Бренд	Lavor
Модель	Express Plus 15
Тип продукту	Миття високого тиску
Живлення	Електричний 230 В - 50 Гц
Номінальна потужність	2100 Вт
Максимальний тиск	150 бар
Витрата води	500 л/год
Регульований тиск	Так, через варіофорсунку
Підключення води	Швидке з'єднання 3/4"
Довжина шланга високого тиску	8 м
Розміри (Д × Ш × В)	400 × 300 × 800 мм
Вага нетто	10 кг
Матеріал корпусу	Армований пластик
Основні функції	Миття високого тиску, промивання, впорскування миючого засобу
Безпека	Автоматичне вимкнення, запобіжний клапан, термовимикач
Обслуговування та очищення	Регулярно промивати вхідний фільтр, видаляти накип з насоса
Запасні частини	Доступні: форсунки, ущільнення, шланги, насос
Ремонтопридатність	Індекс ремонтопридатності: 8/10
Загальна інформація	Інструкцію можна безкоштовно завантажити на сайті виробника
Вміст упаковки	Мийка, пістолет, штанга, обертальна форсунка, пінна форсунка

Часті запитання - Express Plus 15 Lavor

Як запустити мийку високого тиску Lavor Express Plus 15?

Перед запуском переконайтеся, що пристрій правильно підключено до електромережі (230 В) та до водопроводу. Відкрийте кран води, потім натисніть вимикач увімкнення/вимкнення. Натисніть курок пістолета, щоб випустити повітря, перед початком миття.

Який максимальний тиск Express Plus 15?

Максимальний тиск становить 150 бар, ідеально підходить для миття терас, автомобілів та фасадів.

Як використовувати миючий засіб з цією мийкою?

Використовуйте надану пінну форсунку. Наповніть резервуар для миючого засобу (вбудований або окремий залежно від моделі) відповідним засобом. Встановіть низький тиск для нанесення миючого засобу, потім змийте під високим тиском.

Що робити, якщо тиск води слабкий?

Перевірте, чи не засмічений вхідний фільтр води. Переконайтеся, що шланг подачі не перегнутий і кран повністю відкритий. Якщо проблема не зникає, можливо, насос потребує видалення накипу.

Як доглядати за мийкою після використання?

Відключіть пристрій, закрийте подачу води та натисніть курок, щоб скинути залишковий тиск. Очистіть вхідний фільтр, протріть корпус і зберігайте в сухому місці, захищеному від морозу.

Чи оснащена ця модель автоматичним вимкненням?

Так, Express Plus 15 оснащено автоматичним вимкненням, яке вимикає двигун, коли курок не натиснуто, що економить енергію та подовжує термін служби насоса.

Яка довжина шланга високого тиску?

Шланг високого тиску має довжину 8 метрів, що забезпечує хороший радіус дії для зовнішнього очищення.

Чи можна використовувати гарячу воду з цією мийкою?

Ні, Express Plus 15 призначений для використання лише з холодною водою. Гаряча вода може пошкодити насос та ущільнення.

Як видалити накип з насоса мийки?

Використовуйте спеціальний засіб для видалення накипу для мийок високого тиску. Дотримуйтесь інструкцій до засобу: зазвичай, пропустіть розчин через насос через всмоктувальний шланг, потім ретельно промийте чистою водою.

Де знайти повну інструкцію з експлуатації?

Повну інструкцію можна безкоштовно завантажити у форматі PDF на сайті notice-facile.com або безпосередньо на сайті виробника Lavor.

ПОСІБНИК КОРИСТУВАЧА Express Plus 15 Lavor

ЗМІСТ стор.
ЗАГАЛЬНІ ВКАЗІВКИ 116
СИМВОЛИ 116
ПРАВИЛА БЕЗПЕКИ 116
ЕКСПЛУАТАЦІЯ 117
ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ	119
СПОСОБИ УСУНЕННЯ НЕПОЛАДОК У РОБОТІ	119
ГАРАНТІЙНІ УМОВИ 119
УТИЛІЗАЦІЯ	119
ІЛЮСТРАЦІЇ	120-123

ЗАГАЛЬНІ ВКАЗІВКИ

> ОБЛАСТЬ ЗАСТОСУВАННЯ

• Апарат можна використовувати для миття поверхонь на вулиці, а також при необхідності використання води під тиском для усунення забруднень.
• При використанні додаткових аксесуарів його можна застосувати для пінної, піскоструминної обробки та миття за допомогою щітки, що насаджується на пістолет і обертається.
• Завдяки своїм характеристикам і простоті в експлуатації, апарат є придатним для НЕПРОФЕСІЙНОГО використання.

> ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (див. етикетка " ТЕХНІЧНІ ХАРАКТЕРИСТИКИ")

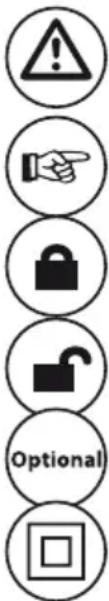

СИМВОЛИ

УВАГА! Будьте уважні – можлива небезпека.

Важливе зауваження

не випущено, закрито

розлоковано, відкритий

ЯКЩО ПРИСУТНЯ

Подвійна ізоляція (якщо є): служить додатковим захистом від електричної ізоляції.

ПРАВИЛА БЕЗПЕКИ

> ЗАГАЛЬНІ ЗАСТЕРЕЖЕННЯ

⚠️01УВАГА: Апарат можна використовувати лише на вулиці.

⚠️02 УВАГА: Після закінчення роботи не забудьте від'єднати апарат від електро- та водомережі.

03 УВАГА: Не користуйтеся апаратом при пошкодженні електрошнуру або таких його важливих компонентів, як пристрої безпеки, шланг високого тиску і т.ін..

04 УВАГА: Цей апарат передбачає використання миючого засобу, наданого або рекомендованого його виробником, типу нейтрального очисного шампуня на основі аніонових біорозкладних поверхнево-активних речовин. Застосування інших миючих засобів або хімічних речовин може негативно вплинути на безпеку апарату.

⚠ YBAΓA:

05a- Забороняється користуватися апаратом в присутності інших осіб, не вдягнених в захисний одяг.

05b- На роботі не дозволяє іншим людям чи тваринам зупинитися на відстані 5 метрів.

05c- Завжди працювати з відповідний одяг для захисту від можливого відскоку матеріал видаляється струменем води під високим тиском.

05d- Ніколи не торкайтеся до приладу мокрими руками і босими ногами.

05e- Носити відповідні захисні окуляри і взуття з гумовими підошвами.

06 УВАГА: Струмінь пістолета не повинен бути направлений на механічні частини, що мають мастильні матеріали: в противному разі мастило розчиниться й потрапить на землю. Шини та повітряні клапанишиннеобхідномити притримуючимінімальну відстань в 30 см; в противному разі вони можуть бути ушкоджені струменем води високого тиску. Першим сигналом такого пошкодження є вицвітання шини. Ушкоджені шини та повітряні клапани шин небезпечні для життя.

⚠️07 УВАГА: Струмень високого тиску може стати небезпечним при неправильному використанні.

Забороняється спрямовувати струмень на людей, тварин або на електроапаратуру та на сам апарат.

08 УВАГА: Шланги, аксесуари і фітінги високого тиску грають важливу роль в забезпеченні безпеки апарату. Застосовуйте лише шланги, аксесуари та фітінги, рекомендовані виробником (не забудьте дбати про цілісність цих компонентів, не допускаючи їх неправильного використання, а також згинання, ударів та тертя).

⚠️09 УВАГА: Апарати без А.С.С. – Automatic Stop System (Системи автоматичного зупинення): їх не можна використовувати протягом більш ніж 2 хвилин при ввімкненому пістолеті. Вода під тиском значно нагрівається, що може призвести до пошкодження помпи.

⚠️ 10 AUTOMATIC A.S.S. STOP SYSTEM

A.S.S – Automatic Stop

System (Системою автоматичного зупинення): рекомендується не залишати їх в режимі очікування більш ніж на 5 хвилин.

⚠ 11 УВАГА: Повністю вимкайте апарат (встановивши головний вимикач в положення (0)OFF) щоразу, коли залишаєте його без нагляду.

⚠ 12 УВАГА: Кожен апарат проходить випробування в робочих умовах. Отже, наявність в ньому кількох крапель води є нормальним явищем.

⚠ 13 УВАГА: Не допускайте пошкодження електрошнура. Якщо мережний кабель виявився пошкодженим, то його необхідно замінити. З метою уникнення ризику, zamіна кабелю проводиться виробником, сервісним центром або кваліфікованим персоналом.

⚠ 13b УВАГА: Шнур живлення не повинні бути використані для тягнути або піднімати прилад.

⚠ 14 УВАГА: Машина з рідиною під тиском. Міцно тримайте пістолет, щоб не допустити його виривання з рук. Використовуйте лише сопло високого тиску, що входить до комплекту машини.

⚠ 16 УВАГА: Забороняється користуватися апаратом дітям і особам з обмеженими фізичними або розумовими можливостями, а також особам, які не володіють необхідним досвідом та знаннями і не пройшли відповідний курс навчання.

⚠ 17 УВАГА: Забороняється гра дітей з апаратом, навіть під наглядом дорослих.

⚠ 18 УВАГА: Не вмикайте гідроочищувач, повністю не розкрутивши шланг високого тиску.

⚠ 19 УВАГА: При розкрученні та закрученні шлангу будьте надзвичайно обережні, намагаючись не опрокинути гідроочищувач.

20 УВАГА: Перш ніж розкрутити або закрутити шланг, вимкніть прилад і випустіть тиск з шлангу (неробочий режим).

⚠️ 21 УВАГА: Ризик вибуху. Не розпилювати горючих рідин.

22 УВАГА: Для забезпечення безпеки машині, використовуйте тільки оригінальні запчастини від виробника або затвердженого виробника

23 ВАГА:Забороняється спрямовувати струмень на себе або на інших людей для очищення одягу або взуття.

24 ВАГА: Не дозволяйте користуватися апаратом дітям або не навченому персоналу.

△XZ BAGA: Вода, що пройшла через системний сепаратор, вважається непридатною для пиття.

△XX BAGA: Перш ніж приступати до проведення будьякого типу догляду або обслуговування від'єднати апарат від електромережі.

⚠️ XY УВАГА: Використання непридатних подовжувачів може бути небезпечним.

⚠️ХЛ УВАГА: Якщо ви користуєтеся подовжувачем, вилка апарату і розетка подовжувача мають бути захищені від попадання води.

Пристрої безпеки:

⚠ УВАГА: Пістолет має запобіжник. Щоразу, при перериванні використання машини, ви повинні вмикати запобіжник, який запобігне раптовому ввімкненню апарату.

- Пристрої безпеки: пістолет має запобіжник, машина оснащена захистом від електричних перевантажень (КЛ. I), помпа оснащена байпасним клапаном або стопорним пристроєм.

- Запобіжна кнопка пістолету служить не для блокування курка під час роботи апарату, а для запобігання його випадкового ввімкнення.

⚠ УВАГА: Прилад оснащений запобіжником двигуна: у випадку спрацьовування запобіжника зачекайте декілька хвилин або, в альтернативі, від'єднайте прилад від електромережі та повторно приєднайте його до мережі живлення. При повторі проблеми або при перебоях в увімкненні, здайте прилад у найближчий сервісний центр.

УМОВИ ДЛЯ ЗАБЕЗПЕЧЕННЯ СТІЙКОСТІ

⚠УВАГА: Стійкість приладу гарантована лише у тому випадку, коли його встановлено на рівній поверхні.

ЕКСПЛУАТАЦІЯ

СЕРІЙНЕ ОБЛАДНАННЯ

Див. "Посібник з інструкції конкретний", що входить в включених у додаток.

ІНСТРУКЦІЇ З МОНТАЖУ

Див. "Посібник з інструкції конкретний", що входить в включених у додаток.

УСТАНОВКА

Див. fig. A

ПУСК

Див. fig. B

пістолет вИсокоГО тИскУ

Див. fig.

всмоктування мИЮчоГо ЗасобУ

Див. fig.

шланГ вИсокоГО тИскУ

Див. fig.

водопостачання

Під'єднання води

УВАГА: пристрій не підходить для підключення до питної води.

Мийка високого тиску може бути приєднана безпосередньо до водопровідної міської мерех

тільки в тому випадку, коли на шлангу под води встановлений запірний клапан зі зливом в відповідності до вимог чинних нормативів.

Упевнитися, щоб шланг мав діаметр не менше мм та був армованим.

⚠УВАГА: Вода, що пройшла через системний сепаратор, вважається непридатною для пиття.

Всмоктувати тільки фільтровану або ч воду. Водозабірний кран повинен гарантувати подачу води у два рази більше максимальної пропускної спроможності насоса.

- Мінімальна пропускна спроможність:15л/хв.

- Максимальна температура води на вході: 40°C

- Максимальний тиск води на вході: 1 МПа Розміщати мийку високого тиску як найближче до мережі постачання води.

Не виконання зазначених умов приводить до серйозних механічних пошкоджень насоса й припиняє дію гарантії.

Подача води від водопроводу

• Приєднати гнучкий шланг подачі води (не входить в комплект) до з'єднувальної муфти на апараті та до крану подачі води.
  • Відкрити кран.

Подача води із відкритого резервуара

• Відкрутити з'єднувальну муфту для подачі води.
- Прикрутити усмоктувальну трубу з фільтром (не входить в комплект) до з'єднання для води на апаратові.
- Опустити фільтр у резервуар.
• Перед експлуатацією випустити повітря з апарата.
- Відкрутити гнучкий шланг високого тиску від з'єднання високого тиску апарата.

• Увімкнути апарат і залишити його працювати доти поки вода не почне виходити із з'єднання високого тиску без повітря.
• Виключити апарат і приєднати шланг високого

ТИСКУ.

> ЕЛЕКТРОПОСТАЧАННЯ

- Під'єднання апарату до електромережі має виконуватися відповідно до стандарту IEC 60364-1.

Перш, ніж під'єднати апарат, перевірте дповідність даних, наведених на його заводській бличці характеристикам електромережі, а кож захищеність розетки диференційним рмомагнітним вимикачем "ЗАПОБІЖНИКОМ" з тливістю спрацьовування не більше, ніж 0,03 А жі - 30ms. одаУі разі несумісності електророзетки і вилки ом апарату, зверніться до кваліфікованого персоналу . для заміни розетки.

13 ЯкщоапаратмаєшнурзПВХ(HVV-F),забороняється користуватися ним при навколишній температурі нижче 0°C.

⚠️ XY УВАГА: Використання непридатних подовжувачів ту може бути небезпечним.

⚠️ХЛ УВАГА: Якщо ви користуєтеся подовжувачем, вилка апарату і розетка подовжувача мають бути захищені від попадання води, а шнур повинен мати вказані у наведеній нижче таблиці розміри.

	<16 A	<25 A
<20 m	1,5 mm ^2 14 AWG	2,5 mm ^2 12 AWG
20 m - 50 m	2,5 mm ^2 12 AWG	4,0 mm ^2 10 AWG

A.S.S.

AUTOMATIC STOP SYSTEM (якщо присутня)

сИстема автоматично Го ЗУпИнення

Цей гідроочищувач оснащений системою A.S.S. (Automatic Stop System – Системою автоматичного зупинення), яка вимикає гідроочищувач під час фази байпасу. Отже, для запуску гідроочищувача необхідно встановити вимикач на (I)"ON", потім натиснути на курок пістолета. Система A.S.S. ввімкне апарат і знов його автоматично вимкне при відпущенні курку. Рекомендуємо вмикати встановлений на курку пістолета запобігач щоразу, коли зупиняється машина, для запобігання можливості її раптового ввімкнення.

• Автоматичне ввімкнення машини без натиснення на курок пістолету пояснюється наявністю бульбашок повітря в воді і не свідчить про брак виробу. • Не залишайте машину в режимі очікування без нагляду більш ніж на 5 хвилин. Якщо необхідно залишити її на довший час, для безпеки

апарату встановіть вимикач у положення (0)“OFF”.

- Перевірти правильність під'єднання, тобто відсутність витоків води, між шлангом високого тиску, машиною та пістолетом.

ЗАКІНЧЕННЯ РОБОТИ

Див. fig.

ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

Див. fig. D

Апарат не має потреби у догляді.

⚠️XX Перш ніж приступати до проведення будь-якого типу догляду або обслуговування від'єднати апарат від електромережі.

⚠️ ВАГА: Не розпилювати блок з водою використовуйте миючі засоби або розчинники.

Чистота зовнішності одиничного сухою тканиною.

ЗБЕРІГАННЯ

Див. fig.

• Прилад тягти за ручку для транспортування.

- Скласти кабель живлення від електромерех приналежності на пристрої. Зберігати пристрій в сухих приміщеннях. Берегти від дітей.

СПОСОБИ УСУНЕННЯ НЕПОЛАДОК У РОБОТІ

Апарат не працює

• Перевірити напругу в мережі.
- Упевнитися в тому, що шнур не ушкоджений.

Апарат не створює тиск

Випустити повітря з апарата: Відкрутити шланг від з'єднання високого тиску апарата.

- Увімкнути апарат і залишити його працювати без гнучкого шланга високого тиску доти ,поки вода не почне виходити із з'єднальної муфти високого тиску без повітря. Потім приєднати шланг високого тиску.

- Очистіть фільтр на кріпленні гнучкого шлангу високого тиску (у разі наявності).

- Прочистити фільтр на місці приєднання води.

- Перевірити кількість подавання води Перевірити герметичність або можливу наявність засмічень у всіх шлангах подачі води на насос.

Сильні перепади тиску

- Прочистити голкою форсунку високого тиску, видалити забруднення з отвору й промити його водою з передньої сторони.

Витік у насосі

. Допускається до десяти крапель у хвилину. У

випадку більшої втрати звертатися в сервісне обслуговування.

Запасні частини

- Застосовуйте тільки вироблені на заводі-постачальнику запасні частини або запчастини схвалені виробником.

ГАРАНТІЙНІ УМОВИ

Усі наші апарати піддаються ретельним випробуванням і мають гарантію на усунення заводських дефектів відповідно до чинного законодавства. Дія гарантії починається з моменту придбання апарату. У разі необхідності проведення гарантійного ремонту гідроочищувача або його аксесуарів, . Гарантія не поширюється на: - Деталі, які вийшли із ладу через природне зношування. - Шланг високого тиску та додаткове обладнання. - Випадкове пошкодження внаслідок перевезення, необережного або неправильного поводження, невиконання положень інструкції з установки та експлуатації. - Гарантія не передбачає чистку робочих органів. Гарантійний ремонт передбачає заміну бракованих деталей, але не покриває кошти упаковки та відправлення. Не допускається можливість заміни апарату і подовження терміну гарантії після проведення гарантійного ремонту. Виробник не несе відповідальності за шкоду, заподіяну речам або особам, внаслідок неправильної установки або експлуатації апарату.

Важливе: Такі дефекти як забиті форсунки, локування машини через залишки вапнякового накипу, ушкоджені аксесуари (наприклад перетиснена труба) і/або машини, які не мають дефектів, НЕ ПОКРИТІ ГАРАНТІЄЮ. Машина призначається винятково для аматорського а НЕ ПРОФЕСІЙНОГО ВИКОРИСТАННЯ: ГАРАНТІЯ НЕ РОЗПОВСЮДЖУЄТЬСЯ НА ІНШІ ТИПИ ВИКОРИСТАННЯ, ЯКІ ВІДРІЗНЯЮТЬСЯ ВІД АМАТОРСЬКОГО.

УТИЛИЗАЦІЯ

Якщо ви являєтесь власником електричного або електронного приладу, закон (відповідно до директиви ЄС 2002/96/ЄС від 27 січня 2003 року щодо утилізації старих відходів від електричних та електронних приладів та, згідно державних законодавств держав-членів ЄС, які справили цю директиву) забороняє утилізовувати цей виріб або його електричні / електронні приладдя, як звичайне тверде побутове сміття, а, навпаки, зобов'язує збирати його у відповідних збірних пунктах. Користувачам надається можливість на утилізацію виробу напряму у дистриб'ютора за допомогою купівлі нового виробу, рівноцінного тому, який перебував в експлуатації.

A
1.

1.

Мийку високого тиску використовувати тільки при цілком розгорнутому шлангу. Звернути увагу: шланг може бути використаний навіть якщо зовнішня чорна оболонка буде зношена.

Alessia

cod.7.100.1468 rev.08 11-2012
