ПОСІБНИК КОРИСТУВАЧА MS-2020 Sven

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому Керівництві.

3MICT

RUS....2

UKR....10

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ 10
2. КОМПЛЕКТНІСТЬ ..... 11
3. ЗАХОДИ БЕЗПЕКИ.... 11
4. ТЕХНІЧНИЙ ОПИС.... 11
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ.... 14
6. РЕЖИМИ РОБОТИ .... 15
7. УСУНЕННЯ НЕСПРАВНОСТЕЙ ...... 17
8. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..... 17
   ENG....18

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залишилося яке- небудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено притранспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам'ятайте, що при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний ремонт.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на увесь період користування.
  • Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

2. КОМПЛЕКТНІСТЬ

• Сабвуфер — 1 шт.
• Сателіти — 2 шт.
• Пульт дистанційного управління (ПДУ) — 1 шт.
• Елементи живлення типу AAA — 2 шт.
• Сигнальний кабель — 1 шт.
  • Антенний провід — 1 шт.
• Керівництво з експлуатації — 1 шт.
  • Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

CAUTION RISK OF ELECTRICAL SHOCK DO NOT OPEN

Увага! Усередині корпусу на елементах без ізоляції є ви- сока напруга, що може викликати ураження електричним струмом.

• Щоб уникнути ураження електричним струмом, не розбирайте АС і не ремонтуйте самостійно. Обслуговування і ремонт повинні здійснювати лише кваліфіковані фахівці сервісного центру. Перелік авторизованих сервісних центрів дивіться на сайті www.sven.fi
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підсилювача.
• Забороняється торкатися до штирів мережної вилки апаратури протягом 2 сек. з моменту вилучення вилки з розетки.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: встановлюйте її не ближе ніж 1 м від нагрівальних приладів. Не піддавайте впливу прямих сонячних променів.
• Не розміщуйте на АС, а також поблизу системи жодних джерел відкритого полум'я.
• Не встановлюйте АС в місцях з недостатньою вентиляцією. Мінімальний доступ повітря — 10 см. Під час експлуатації АС не ставте на неї будь-які пристрої, не вкривайте серветками або подібними предметами, що заважають охолодженню.
• Не застосовуйте хімічні реагенти для чищення АС, використовуйте м'яку суху тканину.

4. ТЕХНІЧНИЙ ОПИС

Акустична система 2.1 (AC) MS-2020 призначена для відтворення музики і озвучування ігор, фільмів тощо. АС оснащена вмонтованим підсилювачем потужності і акустичними кабелями, завдяки чому вона може бути підключена практично до будь-яких джерел аудіосигналу (телевізора, ПК тощо) без використання додаткового підсилювача потужності. АС має вмонтовані FM-радіо, Bluetooth-модуль і програвач аудіофайлів. В комплекті ПДУ.

Особливості АС

• Акустична система сумісна з PC, DVD/Media-програвачами, мобільними телефонами та іншими джерелами звуку.
• Безпровідна передача сигналу через Bluetooth.
• Вмонтований програмач аудіофайлів з носіїв пам'яті.
  • Вмонтовані FM-радіо.
• Роз'єми для підключення USB flash, SD card.
• LED-дисплей.

SVEN®

Мультимедійна

акустична система 2.1

• Пульт дистанційного управління.
• Матеріал корпусу сабвуфера і сателітів — дерево (MDF).

Панелі управління сабвуфера

① LED-дисплей
② ⏻/SOURCE: кнопка перемиканя режимів AUX/PC/Bluetooth/FM/USB/SD (короткочасне натиснення); включение/выключение AC (тривале натискання)
③ : перехід на попередній трек (короткочасне натиснення у режимі Програвач і Bluetooth); попередня станція* (короткочасне натиснення у режимі Радіо)

④ Регулятор рівня гучності
⑤ ▶/SCAN: Відтворення/Пауза (короткочасне натиснення у режимі Програвач); автоматичний пошук Старт/Стоп (тривале натискання у режимі Радіо)

⑥ ➤: перехід на наступний трек (короткочасне натиснення у режимі Програвач і Bluetooth); наступна станція* (короткочасне натиснення у режимі Радіо)

⑦ ANTENNA: роз'єм для підключення антени прий- мача

⑧ AUX/PC: роз'єми для під'єднання до ПК, мобільних пристроїв та інших джерел звукового сигналу

⑨ OUTPUT: роз'єм для під'єднання сателітів

⑩ Шнур живлення

⑪ ON/OFF: вимикач живлення ON/OFF

⑫ SD: роз'єм для встановлення SD карт** з музичними файлами, записаними у форматах MP3, WAV

⑬ USB: роз'єм для встановлення USB flash носия** з музичними файлами, записаними у форматах MP3, WAV

SVEN ① ② ③ ④ ⑤ ⑥

Мал. 1. Панель управління сабвуфера

CAUTION ANTENNA MAX INPUT PC INPUT 10 11 7 8 9

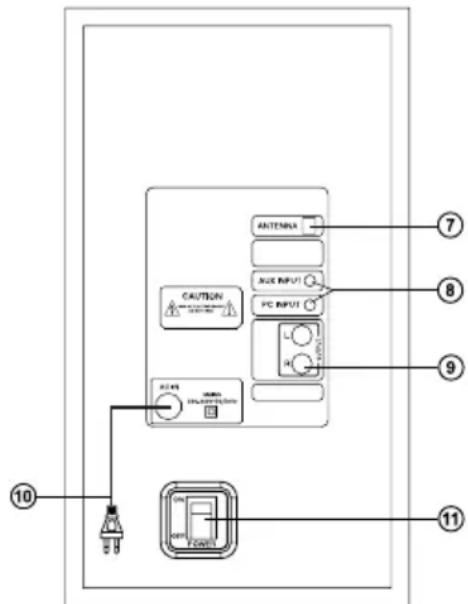

Мал. 3. Бічна панель сабвуфера

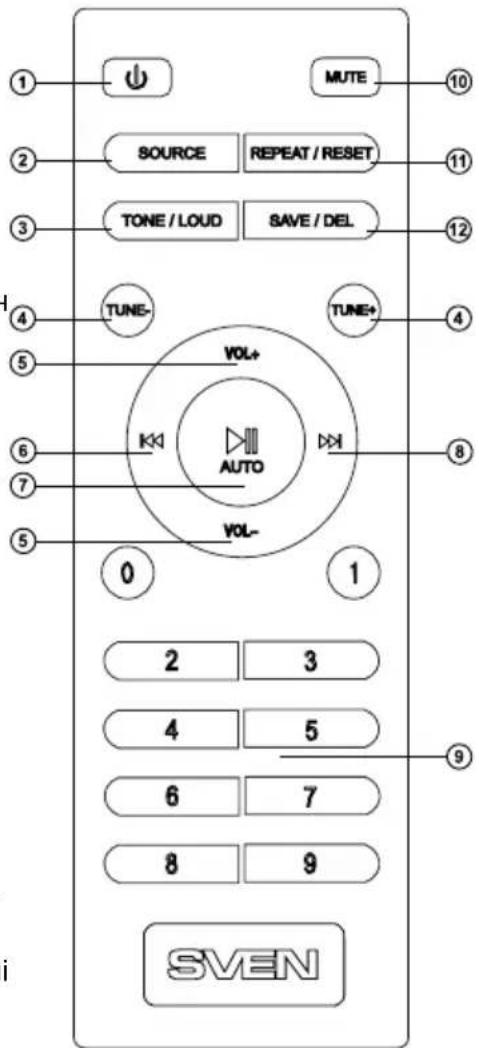

Пульт дистанційного управління

① ⏻вмикання/вимикання АС
② SOURCE: вибір режиму AUX/PC/Bluetooth/FM/USB/SD.
③ TONE/LOUD: регулювання тембру ВЧ і НЧ (короткочасне натиснення);

вмик./вимик. режиму тонкомпенсації (тривале натискання)

④ TUNE-/+: ручне сканування діапазону (у режимі Радіо)

⑤ VOL+/-: регулювання рівня гучності

⑥ «: перехід на попередній трек (у режимі Програвач і Bluetooth);

перехід на попередню станцію** (у режимі Радіо)

⑦ ▶/AUTO: Відтворення/Пауза (у режимі Програвач і Bluetooth);

автоматичний пошук Старт/Стоп (тривале натискання у режимі Радіо)

⑧ ➤: перехід на наступний трек (у режимі Програвач і Bluetooth); наступна станція* (у режимі Радіо)

⑨ 0-9: цифрове поле

⑩ MUTE: вмикання/вимикання звуку

⑪ REPEAT/RESET: кнопка вибору режиму повтору (короткочасне натиснення у режимі Програвач):

ONE — повтор поточного треку; RAND — відтворення треків у випадковому порядку;

ALL — відтворення всіх треків у послідовному порядку; скидання аудіоналаштувань (тривале натискання)

⑫ SAVE/DEL: запам'ятовування обраної частоти (короткочасне натиснення у режимі Радіо);

видалення обраної станції (тривале натискання у режимі Радіо)

1 2 3 4 5 6 7 8 9 0 1 SOURCE REPEAT / RESET TONE / LOUD SAVE / DEL VOL+ AUTO TUNE- TUNE+ VOL- SVEN MUTE 10 11 12 2 3 4 5 6 7 8 9

Мал. 4. Пульт ДУ

Встановлення батарейок у пульт ДУ

• Відкрийте відсік для батарейок на задній стороні пульта ДУ.
• Вставте батарейки типу AAA (з комплекту).
- Закрийте відсік для батарейок.

Примітки. Використовуйте ПДУ під кутом не більше 30° на відстані не більше 7 метрів. Якщо ПДУ не працює, перевірте наявність батарейок або замініть розряджені на нові. Виймайте батареї з пульта, якщо не збираєтеся користуватися ним протягом трива- лого часу (понад тиждень).

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра. Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці кімнати, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

Модель MS-2020 можна підключити практично до будь-яких джерел аудіосигналу: ПК, оутбуку тощо (див. схему на мал. 5)

- Перед підключенням переконайтеся, що АС відключена від мережі. Потім підключіть колонки до роз'ємів OUTPUT L/R ⑨ сабвуфера. Праву колонку за допомогою акустичного кабелю з'єднайте з виходом OUTPUT R сабвуфера, а ліву колонку – з виходом OUTPUT L (див. схему на мал. 5).

Примітка. Перевірте надійність фіксації роз'ємів.

• Для провідного підключення АС використовуйте сигнальний кабель mini-jack до mini-jack (з комплекту). Підключіть сабвуфер до мережі за допомогою шнура живлення ⑩.
• Увімкніть живлення АС вимикачем ON/OFF (⑪, ON) на задній стінці сабвуфера.
• Кнопкой ② нна передній панелі або кнопкою ① на ПДУ увімкніть систему. Оберіть бажане джерело сигналу короткочасним натисненням кнопки SOURCE ② на панелі управління або натисненням кнопки SOURCE ② на ПДУ.
• Оберіть бажаний рівень гучності системи за допомогою регулятора ④ на панелі управління або скористайтеся кнопками VOL+/- ⑤ на ПДУ.


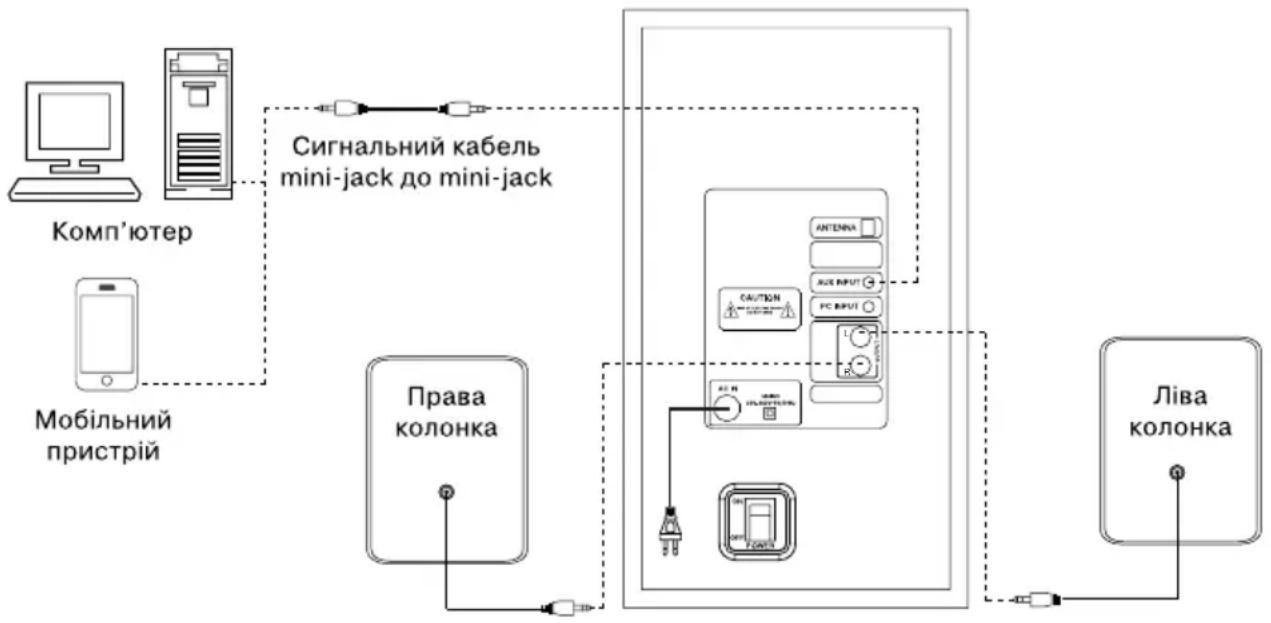

Мал. 5. Схема підключення

• Під час прослуховування радіо зорієнтуйте антену для якісного прийому, попередньо підключивши її до роз'єму ANTENNA ⑦.
• Після закінчення використання АС не забудьте вимкнути пристрій вимикачем ⑪ (положення OFF), а також вийняти шнур живлення ⑩ з розетки.

6. РЕЖИМИ РОБОТИ

Режим Програвач

• Система автоматично перейде у режим програвач, якщо встановити один з носіїв (USB flash або SD card) у відповідні роз'єми ⑫ або ⑬, чи скористатися кнопкою SOURCE ② на передній панелі або натиснути кнопку SOURCE ② на ПДУ.
• Для вибору трека можна безпосередньо ввести його порядковий номер з ПДУ, використовуючи цифрові кнопки ⑨ або вибрати кнопками ③ і ⑥ на передній панелі. На дисплеї ① короткочасно відобразиться порядковий номер трека, а згодом час відтворення від початку.

Режим Bluetooth

• Для передачі сигналу в цьому режимі потрібно заздалегідь встановити зв'язок з джерелом сигналу (див. мал. 6). Для цього виберіть режим Bluetooth за допомогою кнопки SOURCE ② на передній панелі сабвуфера або кнопкою SOURCE ② на ПДУ. АС перейде у режим пошуку, на дисплеї ① відобразиться режим «bt».
• На джерелі сигналу (телефон, ноутбук, смартфон тощо) потрібно вибрати режим пошуку пристроїв Bluetooth. На екрані відобразиться найменування «SVEN MS-2020», з яким потрібно встановити з'єднання*.
• Якщо підключення вдале, «bt» має постійне світіння. Якщо підключення не відбулося, напис «bt» має переривчасте світіння. У цьому випадку слід ще раз перевести систему в режим пошуку (вимкнути і знову ввімкнути режим Bluetooth)**.

Режим Радіо

• Для переходу в режим Радіо необхідно при увімкненій АС скористатися кнопкою SOURCE ② на передній панелі сабвуфера чи кнопкою SOURCE ② на ПДУ. На дисплеї ① відобразиться поточна частота налаштування.
• Для автоматичного сканування та запам'ятовування знайдених станцій натисніть і утримуйте кнопку SCAN ⑤ на передній панелі сабвуфера чи кнопку AUTO ⑦ на ПДУ. Під час сканування на дисплеї ① відображається частота, а під час запам'ятовування станції короткочасно відображається присвоєний їй порядковий номер.
• Для ручного сканування діапазону використовуйте кнопки TUNE -/+ ④ (вниз/вгору за частотою) на ПДУ.
• Для збереження радіостанції в пам'яті AC, короткочасно натисканіть кнопку SAVE ⑫ на ПДУ, потім виберіть комірку кнопками ⑥, ⑧ і повторно короткочасно натисканіть на кнопку SAVE ⑫.
• Якщо в пам'яті пристою вже є запам'ятовані станції, то перемикання здійснюється короткочасним натисканням на кнопки ③, ⑥ на передній панелі сабвуфера або ⑥, ⑧ на ПДУ.

Мал. 6. Схема підключення Bluetooth-модуля

Режим "лінійний вхід" (PC/AUX)

- Для переходу в режим PC/AUX необхідно при увімкненому виробі скористатися кнопкою SOURCE ② на передній панелі сабвуфера чи кнопкою SOURCE ②на ПДУ. На дисплеї ① відображатиметься «PC/AUX»

Примітка. Внаслідок постійного удосконалення програмного забезпечення опис експлуатації АС може відрізнятися від наведеного у цьому Керівництві. Останню версію Керівництва дивіться на сайті www.sven.fi.

1. УСУНЕННЯ НЕСПРАВНОСТЕЙ

Несправність Причина Спосіб усунення
АС не вмикається. Не підключена до мережі живлення.		Перевірте правильність підключення.
		Не увімкнено мережевий вимикач. Увімкніть вимикач.
Немає звуку або в колонках АС занадто тихий звук.	Регулятор гучності встановлено в положення найменшої гучності.	Підкрутіть регулятор гучності.
	Неправильно підключено джерело аудіосигналу.	Підключіть правильно джерела сигналу.
Спотворення звуку. Велика амплітуда вхідного сигналу.		Регуляторами гучності джерела сигналу та АС зменшіть величину вхідного сигналу.
Не функціонує пульт ДУ.	Розряджені батарейки. Замініть батарейки на нові.

Якщо жоден зі вказаних вище способів не вирішує проблему, зверніться за професійною консультацією до найближчого до Вас сервісного центру. Не ремонтуйте АС самостійно.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру Значення
Вихідна потужність (RMS), Вт:сабвуферсателіти	55 (30 + 2 × 12,5)302 × 12,5
Діапазон частот, Гц:сабвуферсателіти	40 – 150150 – 20 000
Діаметр динаміків, мм:сабвуферсателіти	∅ 125∅ 75
Напруга живлення, В/Гц ~230/50
Розміри, мм:сабвуферсателіти (одна колонка)	185 × 298 × 33590 × 137 × 93
Вага, кг 4

Примітки. Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій. Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Приз начення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi. Гарантійний термін: 12 міс. Строк служби: 5 років. Товар сертифіковано/має гігієнічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці. Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.
