РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MS-2020 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом.

Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS....2

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ .... 2

2. КОМПЛЕКТАЦИЯ .... 3

3. МЕРЫ БЕЗОПАСНОСТИ .... 3

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ .... 3

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ.... 6

6. РЕЖИМЫ РАБОТЫ ...... 7

7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ...... 9

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ..... 9

UKR....10

ENG....18

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

2. КОМПЛЕКТАЦИЯ

• Сабвуфер — 1 шт.
• Сателлиты — 2 шт.
• Пульт дистанционного управления (ПДУ) — 1 шт.
• Элементы питания типа AAA — 2 шт.
  • Сигнальный кабель — 1 шт.
• Антенный провод — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный зазор — 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

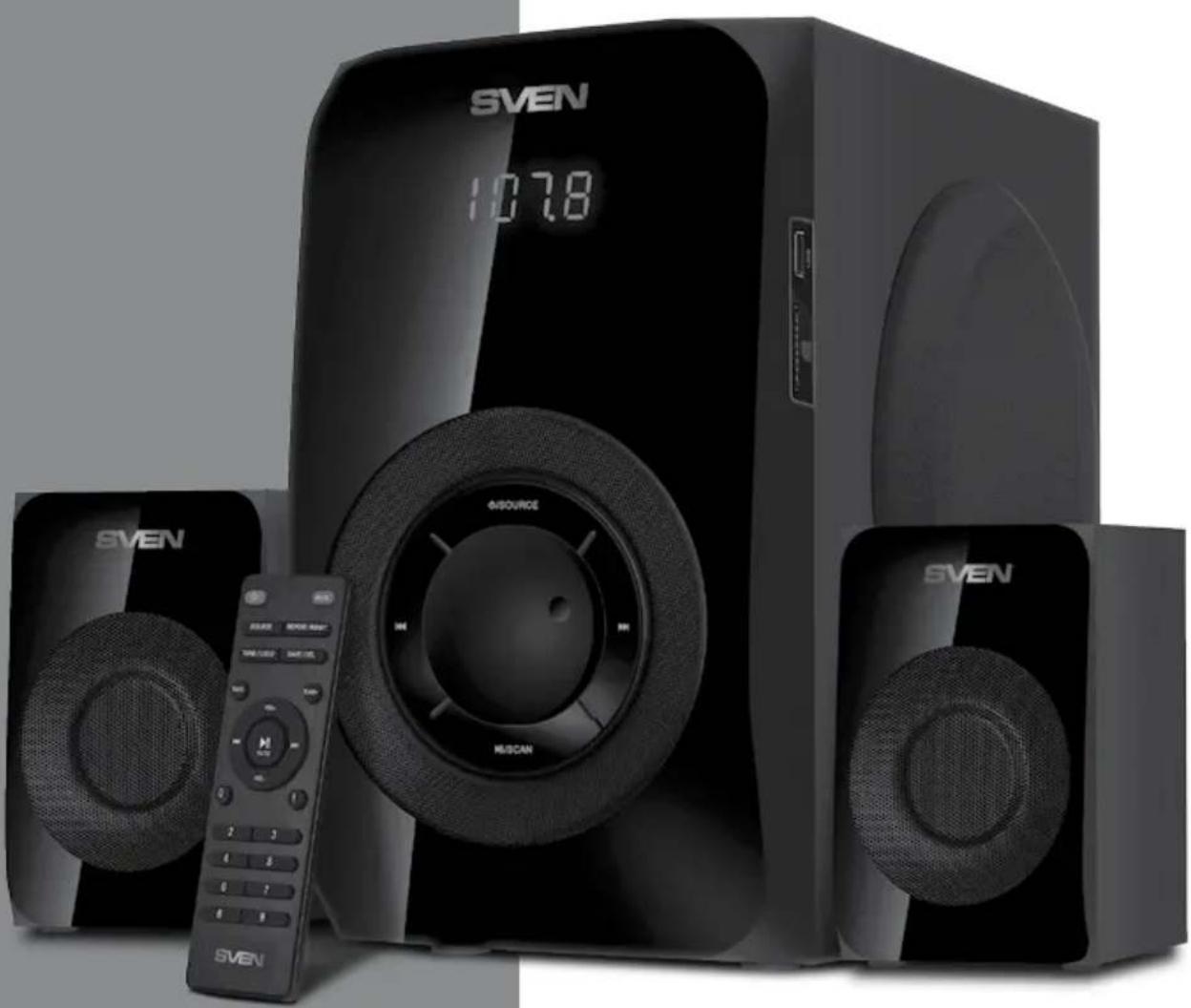

Акустическая система 2.1 (AC) MS-2020 предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. АС оснащена встроенным усилителем мощности и акустическими кабелями, благодаря чему она может быть подключена практически к любым источникам аудиосигнала (телевизору, ПК и т. п.) без использования дополнительного усилителя мощности. АС имеет встроенные FM-радио, Bluetooth-модуль и проигрыватель аудиофайлов. В комплекте пульт ДУ.

Особенности

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука.
• Безпроводная передача сигнала по Bluetooth.
• Встроенный проигрыватель аудиофайлов с носителей памяти.
  • Встроенное FM-радио.

SVEN®

Мультимедийная

акустическая система 2.1

• LED-дисплей.
• Разъемы для подключения USB flash, SD card.
• Пульт дистанционного управления.
• Материал корпуса сабвуфера и сателлитов — дерево (MDF).

Панели управления сабвуфера

① LED-дисплей
② ⏻/SOURCE: кнопка переключения режимов AUX/PC/Bluetooth/FM/USB/SD (короткое нажатие); включение/выключение AC (длительное нажатие)
③ ◀◀: переход на предыдущий трек (кратковременное нажатие в режиме Проигрыватель и Bluetooth); предыдущая станция* (кратковременное нажатие в режиме Радио)

④ Регулятор уровня громкости

⑤ ▶/SCAN: Воспроизведение/Пауза (кратковременное нажатие в режиме Проигрыватель); автоматический поиск Старт/Стоп (долговременное нажатие в режиме Радио)

⑥ ➤: переход на следующий трек (кратковременное нажатие в режиме Проигрыватель и Bluetooth); следующая станция* (кратковременное нажатие в режиме радио)

⑦ ANTENNA: разъем для подключения антенны приемника

⑧ AUX/PC: разъемы для подключения ПК, мобильных устройств и других источников звукового сигнала

⑨ OUTPUT: разъемы для подключения сателлитов ⑩ Шнур питания

⑪ ON/OFF: выключатель питания ON/OFF

⑫ SD: разъем для установки SD карт** с музыкальными файлами в формате MP3, WAV

⑬ USB: разъем для установки USB flash носителя** с музыкальными файлами, записанными в формате MP3, WAV.

SVEN ① ② ③ ④ ⑤ ⑥

Рис. 1. Панель управления сабвуфера

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

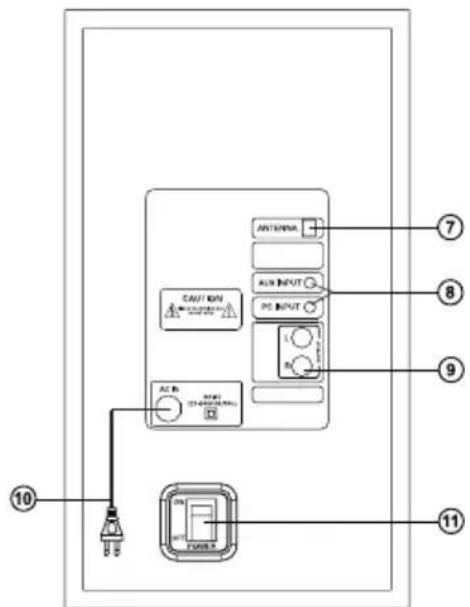

Рис. 2. Задняя панель сабвуфера

⑫ 3D ⑬ USB

Рис. 3. Боковая панель сабвуфера

Пульт дистанционного управления

① ⏻включение/выключение AC
② SOURCE: выбор режимов AUX/PC/Bluetooth/FM/USB/SD
③ TONE/LOUD: регулировка тембра ВЧ и НЧ (кратковременное нажатие);

вкл./выкл. режима тонкомпенсации (длительное нажатие)

④ TUNE-/+: ручное сканирование диапазона (в режиме Радио)

⑤ VOL+/-: регулировка уровня громкости

⑥ : переход на предыдущий трек (в режиме Проигрыватель и Bluetooth);

предыдущая станция** (в режиме Радио)

⑦ ▶/AUTO: Воспроизведение/Пауза (в режиме Проигрыватель и Bluetooth); автоматический поиск Старт/Стоп (длительное нажатие в режиме Радио)

⑧ ➤: переход на следующий трек (в режиме Проигрыватель и Bluetooth); следующая станция* (в режиме Радио)

⑨ 0-9: цифровое поле

⑩ MUTE: включение/выключение звука

⑪ REPEAT/RESET: кнопка выбора режима повтора (в режиме Проигрывателя, кратковременное нажатие):

ONE — повтор текущего трека;

RAND — воспроизведение треков в случайном порядке;

ALL — воспроизведение всех треков в последовательном порядке;

сброс аудионастроек (длительное нажатие)

⑫ SAVE/DEL: запоминание выбранной частоты (кратковременное нажатие в режиме Радио);

удаление выбраной станции (длительное нажатие в режиме Радио)

1 2 3 4 5 6 7 8 9 0 1 SOURCE REPEAT / RESET TONE / LOUD SAVE / DEL VOL+ AUTO TUNE- TUNE+ VOL- SVEN MUTE 10 11 12 2 3 4 5 6 7 8 9

Рис. 4. Пульт ДУ

Установка батареек в пульт ДУ

• Откройте отсек для батареек на задней стороне пульта ДУ.
  • Вставьте батарейки типа AAA (из комплекта).
• Закройте отсек для батареек.

Примечания. Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров. Если ПДУ не работает, проверьте наличие батареек или замените разряженные на новые. Вынимайте батарейки из пульта, если не собираетесь пользоваться им в течение длительного времени (больше недели).

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ Расположение АС

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра. Сабвуфер излучает ненаправленный звук, потому его можно расположить в любом месте комнаты, где сабвуфер звучит наилучшим образом.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Модель MS-2020 можно подключить практически к любым источникам аудиосигнала: ПК, ноутбуку и т. п. (см. схему на рис. 5).

- Перед подключением убедитесь, что AC отключена от сети. Затем, подключите колонки к разъемам OUTPUT L/R ⑨ сабвуфера. Правую колонку при помощи акустического кабеля соедините с выходом OUTPUT R сабвуфера, а левую колонку — с выходом OUTPUT L (см. схему на рис. 5).

Примечание. Проверьте надежность фиксации разъемов.

• Для проводного подключения АС используйте сигнальный кабель mini-jack к mini-jack (из комплекта). Подключите сабвуфер к сети с помощью шнура питания ⑩.
• Включите питание AC выключателем ON/OFF (⑪, ON) на задней стенке сабвуфера.
• Кнопкой ② на передней панели или кнопкой ① на ПДУ включите систему. Выберите желаемый источник сигнала кратковременным нажатием кнопки SOURCE ② на панели управления или кнопкой SOURCE ② на ПДУ.
• Выберите желаемый уровень громкости системы с помощью регулятора ④ на панели управления или воспользуйтесь кнопками VOL+/- ⑤ на ПДУ.


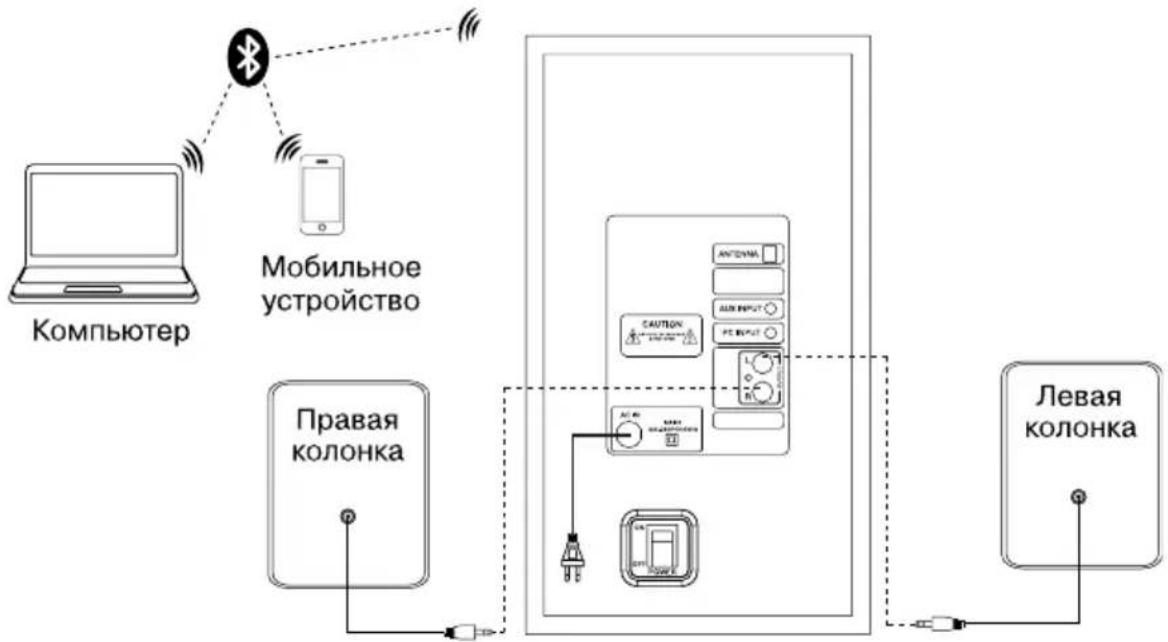

Рис. 5. Схема подключения

• При прослушивании радио расположите антенну в нужном направлении для качественного приема, предварительно подключив ее к разъему ANTENNA ⑦.
• После окончания использования AC не забудьте выключить устройство выключателем ⑪ (положение OFF), а также вынуть шнур питания ⑩ из розетки.

6. РЕЖИМЫ РАБОТЫ

Режим Проигрывателя

• Система автоматически перейдет в режим проигрывателя, если установить один из носителей (USB flash или SD card) в соответствующие разъемы ⑫ или ⑬, или воспользоваться кнопкой SOURCE ② на передней панели либо нажать кнопку SOURCE ② на ПДУ.
• Для выбора трека можно непосредственно ввести его порядковый номер с ПДУ, используя цифровые кнопки ⑨ или выбрать его кнопками ③ и ⑥ на передней панели. На дисплее ① кратковременно отобразится порядковый номер трека, а впоследствии время воспроизведения от начала.

Режим Bluetooth

• Для передачи сигнала в этом режиме необходимо предварительно установить связь изделия с источником сигнала (см. рис. 6). Для этого выберите режим Bluetooth с помощью кнопки SOURCE ② на передней панели сабвуфера или SOURCE ② на ПДУ. АС перейдет в режим поиска, на дисплее ① будет отображаться режим «bt».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN MS-2020», с которым необходимо установить соединение*.
• При удачном подключении «bt» имеет постоянное свечение. Если подключение не состоялось, надпись «bt» имеет прерывистое свечение. Необходимо повторно перевести систему в режим поиска (выключить и снова включить режим Bluetooth)**.

Режим Радио

• Для перехода в режим Радио необходимо при включённой АС воспользоваться кнопкой SOURCE ② на передней панели сабвуфера или кнопкой SOURCE ② на ПДУ. На дисплее ① отобразится текущая частота настройки.
• Для автоматического сканирования и запоминания найденных станций нажмите и удерживайте кнопку SCAN ⑤ на передней панели сабвуфера или кнопку AUTO ⑦ на ПДУ. При сканировании на дисплее ① отображается частота, при запоминании станции кратковременно отображается присвоенный порядковый номер.
• Для ручного сканирования диапазона используйте кнопки TUNE -/+ ④ (вниз/вверх по частоте) на ПДУ.
• Для сохранения станции в память AC, кратковременно нажмите кнопку SAVE ⑫ на ПДУ, затем выберите ячейку кнопками ⑥, ⑧ затем повторно кратковременно нажмите на кнопку SAVE ⑫.
• При наличии в памяти запомненных станций переключение осуществляется кратковременным нажатием кнопок ③, ⑥ на передней панели сабвуфера или ⑥, ⑧ на ПДУ.

Рис. 6. Схема с подключением Bluetooth-модуля

Режим "линейный вход" (PC/AUX)

- Для перехода в режим PC/AUX необходимо при включенном изделии воспользоваться кнопкой SOURCE ② на передней панели сабвуфера или кнопкой SOURCE ② на ПДУ. На дисплее ① отобразится «PC/AUX»

Примечание. По причине постоянного совершенствования программного обеспечения описание управления АС может отличаться от приведенного в данном Руковод - стве. Последнюю версию Руководства можно посотреть на сайте www.sven.fi.

1. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Причина Способ устранения
АС не включается. Не подключена к сети. Проверьте подключение к сети.
Нет звука или в колонках АС слишком тихий звук.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
	Неправильно подключен источник аудиосигнала.	Подключите правильно источник сигнала.
Искажение звука. Большая амплитудавходного сигнала.		Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.
Не функционирует пульт ДУ.	Разряжены батарейки. Замените батарейки на новые.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения Значение
Выходная мощность (RMS), Вт:сабвуферсателлиты	55 (30 + 2 × 12,5)302 × 12,5
Диапазон частот, Гц:сабвуферсателлиты	45 – 150150 – 20 000
Диаметр динамиков, мм:сабвуферсателлиты	∅ 125∅ 75
Напряжение питания, В/Гц ~230/50
Размеры, мм:сабвуферсателлиты (одна колонка)	185 × 298 × 33590 × 137 × 93
Вес, кг 4

Примечания. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий. Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2019. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мал. 2. Задня панель сабвуфера

⑫ ⑬ USB
