OKP6222MH - витяжка Hansa - Безкоштовний посібник користувача

Тип виробу	Витяжка (камінна/універсальна/телескопічна/вбудована)
Модель	OKP6222MH (також OKP6321ZH, OKP6321ZBH, OKP6222MBH)
Бренд	Hansa
Ширина	60 см (типово для цієї серії)
Швидкості вентилятора	3 швидкості (низька, середня, висока)
Управління	Кнопки
Освітлення	Незалежне освітлення (лампи розжарювання/галогенні/LED, змінні)
Режим витяжки	Відведення (потрібен повітропровід) або рециркуляція (потрібен вугільний фільтр)
Жировий фільтр	Алюмінієвий (можна мити в посудомийній машині); чистіть щомісяця
Вугільний фільтр	Активоване вугілля; замінюйте кожні 3-4 місяці (для режиму рециркуляції)
Діаметр повітропроводу	120 або 150 мм
Функції безпеки	Автоматичне вимкнення (якщо застосовно); попередження про захист від полум'я; безпека дітей (8+ років)
Тип встановлення	Настінне, стельове (острівне) або вбудоване в меблі
Електроживлення	220-240 В, 50/60 Гц (типово)
Гарантія	Мінімальний гарантійний термін згідно з національними нормами (деталі в гарантійному талоні)
Сертифікації	CE, UKCA
Мови інструкції з експлуатації	Англійська, румунська та інші (див. інструкцію)
Вага	Прибл. 10-15 кг (типово для витяжки 60 см)

Часті запитання - OKP6222MH Hansa

Як чистити жировий фільтр на моїй витяжці Hansa OKP6222MH?

Алюмінієвий жировий фільтр слід чистити принаймні раз на місяць. Ви можете мити його в посудомийній машині або вручну з використанням м'якого миючого засобу або рідкого мила. Після кількох прань колір може змінитися, але це нормально.

Коли слід замінювати вугільний фільтр?

Вугільний фільтр використовується лише тоді, коли витяжка не підключена до зовнішнього повітропроводу (режим рециркуляції). Його не можна мити, і його слід замінювати кожні 3-4 місяці або частіше при інтенсивному використанні.

Як замінити лампочку на OKP6222MH?

Освітлення використовує модулі розжарювання/галогенні/LED тієї ж специфікації, що й встановлені на заводі. Зверніться до малюнку 7 в інструкції для отримання інструкцій із заміни. Якщо не показано, зверніться до авторизованого сервісу.

Яка мінімальна відстань встановлення між плитою та витяжкою?

Для електричних плит зверніться до технічного паспорта виробу. Якщо інструкції для газової плити вказують більшу відстань, слід дотримуватися її. Як правило, це близько 65-75 см для електрики та 75-85 см для газу.

Чи можна використовувати витяжку в режимі рециркуляції без вугільного фільтра?

Ні, для режиму рециркуляції необхідно встановити активований вугільний фільтр. Без нього витяжка не буде ефективно видаляти запахи. Жировий фільтр завжди потрібен.

Що робити, якщо витяжка не працює?

Спочатку перевірте, чи підключено шнур живлення та чи увімкнено електромережу. Переконайтеся, що жировий фільтр чистий і не засмічений. Якщо проблема не зникає, зверніться до кваліфікованого сервісного центру. Не намагайтеся ремонтувати самостійно.

Чи безпечно готувати з відкритим полум'ям під витяжкою?

Ні, категорично заборонено готувати з відкритим полум'ям (наприклад, фламбе), оскільки це може спричинити пожежу. Завжди слідкуйте, щоб полум'я не виходило за межі каструлі.

Як перемикати між режимом відведення та рециркуляції?

Для універсальних витяжок потрібно вручну змінити режим (див. малюнок 8 в інструкції). Для телескопічних і вбудованих витяжок режим рециркуляції вимагає встановлення витяжного повітропроводу, який виводить фільтроване повітря в кімнату.

Чи можуть діти користуватися витяжкою Hansa?

Цей прилад можуть використовувати діти віком від 8 років під наглядом або після інструктажу з безпечного використання. Діти не повинні гратися з витяжкою. Чищення та технічне обслуговування дітьми лише під наглядом.

Який гарантійний термін для OKP6222MH?

Мінімальний гарантійний термін зазначено в гарантійному талоні, що додається до приладу. Зазвичай він покриває виробничі дефекти. Гарантія втрачає чинність у разі несанкціонованих модифікацій.

ПОСІБНИК КОРИСТУВАЧА OKP6222MH Hansa

ГАРАНТІЯ, ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

ГАРАНТІЯ

ET - Зміст

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ 61

РОЗПАКУВАННЯ 65

УТИЛІЗАЦІЯ ВИКОРИСТАНИХ ПРИСТРОЇВ 65

ЕКСПЛУАТАЦІЯ 66

КЕРУВАННЯ ПОВІТРООЧИСНИКОМ

ЕКСПЛУАТАЦІЯ 67

КЕРУВАННЯ ПОВІТРООЧИСНИКОМ 67

ІНША ВАЖЛИВА ІНФОРМАЦІЯ ЩОДО ВИКОРИСТАННЯ ПОВІТРООЧИСНИКА 68

ЧИЩЕННЯ ТА ОБСЛУГОВУВАННЯ 69

ОБСЛУГОВУВАННЯ 69

ЖИРОВИЙ ФІЛЬТР 69

ВУГІЛЬНИЙ ФІЛЬТР 69

ОСВІТЛЕННЯ 69

ГАРАНТІЯ, ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ 70

ГАРАНТІЯ 70

УК - 3Міст

ВКАЗІВКИ ЩОДО БЕЗПЕКИ ЕКСПЛУАТАЦІЇ 72

РОЗПАКУВАННЯ 76

УТИЛІЗАЦІЯ ЗНОШЕНОГО ОБЛАДНАННЯ КОРИСТУВАЧАМИ 76

ЕКСПЛУАТАЦІЯ 77

УПРАВЛІННЯ ВИТЯЖКОЮ 77

ЕКСПЛУАТАЦІЯ 78

УПРАВЛІННЯ ВИТЯЖКОЮ 78

ІНША ВАЖЛИВА ІНФОРМАЦІЯ ПРО РОБОТУ ВИТЯЖКИ 79

ЧИЩЕННЯ ТА ДОГЛЯД 80

ДОГЛЯД 80

ЖИРОВЛОВЛЮВАЛЬНИЙ ФІЛЬТР 80

ВУГІЛЬНИЙ ФІЛЬТР 80

ОСВІТЛЕННЯ 80

ГАРАНТІЯ, ОБСЛУГОВУВАННЯ ПІСЛЯ ПРОДАЖУ 81

ГАРАНТІЯ 81

SR - Садржај

БЕЗБЕДНОСНЕ НАПОМЕНЕ 83

УКЛАЊАЊЕ ПАКОВАЊА 86

ОДЛАГАЊЕ ИСТРОШЕНИХ УРЕЂАЈА 86

УПОТРЕБА 87

УПРАВЉАЊЕ НАПОМ 87

УПОТРЕБА 88

УПРАВЉАЊЕ НАПОМ 88

ОСТАЛЕ ВАЖНЕ ИНФОРМАЦИЈЕ О УПОТРЕБИ НАПЕ 89

ЧИШЋЕЊЕ И ОДРЖАВАЊЕ 90

ОДРЖАВАЊЕ 90

Фільтр для жиру 90

Вугільний фільтр 90

Освітлення 90

Гарантія, післяпродажне обслуговування 91

Гарантія 91

GEO - gradesนิท

93

97

97

98

98

99

99

100

101

Шановний клієнте,

ГАРАНТІЯ, ПІСЛЯПРОДАЖНЕ ОБСЛУГОВУВАННЯ

Гарантія

Від сьогодні щоденні обов'язки стануть легшими, ніж будь-коли. Цей пристрій Hansa поєднує виняткову легкість у користуванні та досконалу ефективність. Після прочитання цієї інструкції обслуговування не буде проблемою.

Устаткування, випущене з заводу, було ретельно перевірено перед упаковкою з точки зору безпеки та функціональності на контрольно-випробувальних стендах.

Будь ласка, уважно ознайомтеся з даною інструкцією з експлуатації перед ввімкненням пристрою. Дотримання вказівок, що містяться у ній, дозволить уникнути неправильної експлуатації. Інструкцію необхідно зберігати у легкодоступному місці.

Необхідно чітко дотримуватись положень інструкції з експлуатації, щоб уникнути нещасних випадків.

З повагою

Hansa

Побутові прилади

ВКАЗІВКИ ЩОДО БЕЗПЕКИ ЕКСПЛУАТАЦІЇ

Перш ніж користуватися витяжкою, уважно прочитайте цю інструкцію з експлуатації.

Пристрій призначений тільки для побутового використання.

Виробник залишає за собою право вносити в пристрій зміни, що не впливають на його функціонування.

Виробник не несе жодної відповідальності за можливі збитки або пожежі, що виникли в результаті неправильної роботи пристрою внаслідок недотримання вказівок, наведених у цій інструкції.

Кухонна витяжка призначена для видалення кухонних парів. Забороняється використовувати її для інших цілей.

Витяжку, що працює в режимі відводу, необхідно підключити до відповідного вентиляційного каналу (забороняється приєднувати до експлуатованих повітропроводів, димоходів або вентиляційних шахт, до яких під'єднані пристрої горіння). Для витяжки необхідно встановити повітропровід з відтоком повітря назовні. Довжина повітропровода (частіше труба ∅ 120 мм або 150 мм) не повинна бути більше 4-5 м. Повітропровід також потрібен при телескопічних та меблевих витяжках в режимі поглинання.

Для витяжки, яка працює в режимі поглинання, необхідно встановити фільтр з активованим вугіллям. В цьому випадку немає необхідності встановлювати повітропровід з відтоком повітря назовні, але рекомендується монтаж регулятора відтоку повітря (тільки проточні витяжки).

Витяжка обладнана незалежним освітленням і витяжним вентилятором з можливістю вибору однієї з декількох швидкостей роботи вентилятора.

Залежно від версії пристрою, витяжка призначена для стаціонарного монтажу до вертикальної стіни над газовою або електричною плитою (проточні та універсальні витяжки); до стелі над газовою або електричною плитою (острівні витяжки); в шафу на вертикальній стіні над газовою або електричною плитою (телескопічні або вбудовані в шафу). Перед монтажем необхідно переконатися, чи витримає стіна/стеля придбану вами витяжку. Деякі моделі витяжок є дуже важкими.

Висота монтажу пристрою над електричною плитою вказана в паспорті продукту (технічна специфікація пристрою). Якщо в інструкціях з монтажу вказана більша відстань, її слід врахувати (рис. 1).

Під кухонною витяжкою заборонено залишати відкритий вогонь. Під час зняття каструлі, сковороди тощо з конфорки слід зменшити вогонь до мінімуму. Завжди слід обов'язково перевіряти, чи полум'я не виходить за межі каструлі, сковороди тощо, оскільки це призводить до небажаної втрати енергії і небезпечної концентрації тепла.

Потрібно постійно слідкувати за стравами, що готуються на жирах, оскільки розігрітий жир може легко зайнятися.

Перед кожною процедурою з очищення, заміни фільтра або перед початком ремонтних робіт слід від'єднати вилку від розетки.

- Жировий фільтр для кухонної витяжки слід чистити не рідше ніж раз на місяць, оскільки просочений жиром, він є легкозаймистим.

- Якщо у приміщенні окрім витяжки використовується інше обладнання, що споживає енергію, яка не є електричною (напр. печі, що працюють на рідкому паливі, проточні нагрівачі, водонагрівачі), необхідно подбати про відповідну вентиляцію (приплив повітря). Безпечна експлуатація можлива за умови, якщо при одночасній роботі витяжки і пристроїв для спалювання, залежних від повітря у приміщенні, на місці встановлення цих пристроїв вакууметричний тиск не буде перевищувати 0,004 мілібар (це правило не застосовується, якщо кухонна витяжка використовується як поглинач запахів).

совується, якщо кухонна витяжка використовується як поглинач запахів).

- Заборонено використовувати витяжку як опору для осіб, що перебувають на кухні.

- Витяжку необхідно систематично очищувати як ззовні, так і зсередини (НЕ РІДШЕ НІЖ РАЗ В МІСЯЦЬ, із дотриманням вказівок відносно догляду, наведених у цій інструкції). Недотримання принципів, що стосуються очищення витяжки та заміни фільтрів, є причиною виникнення загрози пожежі.

- Якщо провід живлення буде пошкоджено, його необхідно замінити у спеціалізованому сервісному центрі.

- Необхідно забезпечити можливість від'єднання приладу від мережі живлення за допомогою двополюсного вимикача або витягаючи електропровід з розетки.

- Дане обладнання не призначене для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або психічними можливостями, або особами без відповідного досвіду або незнайомими з пристроєм, окрім випадків, коли це відбувається під наглядом або відповідно до інструкції з експлуатації обладнання, переданою особою, відповідальною за їхню безпеку.

- Потрібно звернути особливу увагу на те, щоб діти не змогли скористатися пристроєм, коли залишаться без батьківського нагляду.

- Переконайтесь, що напруга, вказана на щитку відповідає місцевим параметрам живлення.

- Перед монтажем слід розкрутити і випрямити мережевий кабель.

- Пакувальні матеріали (поліетиленові мішки, шматки пінополістиролу і т.д.) у ході розпакування слід тримати у недоступному для дітей місці.

- Перед підключенням витяжки до мережі електроживлення обов'язково слід перевірити чи правильно приєднано кабель живлення і чи під час монтажних дій він НЕ був притиснутий витяжкою. Не підключайте пристрій до електромережі до завершення установки.

• Забороняється користуватися витяжкою без встановлених алюмінієвих жирових фільтрів.
• Строго забороняється готувати страви під витяжкою з використанням відкритого вогню (фламбування).
• В області застосування необхідних технічних засобів та засобів безпеки для відводу відпрацьованого газу потрібно строго дотримуватися положень, виданих компетентними місцевими органами.
• Не до кінця затягнуті гвинти і кріпильні елементи, як це зазначено в даній інструкції, можуть створити небезпеку для життя і здоров'я.
• Підвісні витяжки функціонують тільки в режимі поглинання запахів.
• УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Цей пристрій може використовуватися дітьми у віці 8 років і старше, особами з обмеженими фізичними, сенсорними або розумовими здібностями, а також з відсутністю досвіду і знань, якщо вони перебувають під наглядом або отримали інструкції про те, як використовувати пристрій безпечно, і ознайомлені з ризиком, пов'язаним з використанням пристрою. Діти не повинні гратися з приладом. Очищення і сервісне обслуговування устаткування не повинні виконуватися дітьми, якщо вони молодші восьми років і не перебувають під наглядом компетентної особи.

РОЗПАКУВАННЯ

На час транспортування забезпечено захист пристрою від пошкодження. Після розпакування обладнання, будь ласка, подбайте про утилізацію елементів упаковки безпечним для навколишнього середовища способом.

Усі матеріали, використані для пакування, є безпечними для навколишнього середовища та підлягають 100% переробці і позначені відповідним символом.

Увага! Пакувальні матеріали (поліетиленові мішки, шматки пінополістиролу і т.д.) у ході розпакування слід тримати у недоступному для дітей місці.

УТИЛІЗАЦІЯ ЗНОШЕНОГО ОБЛАДНАННЯ КОРИСТУВАЧАМИ

Даний пристрій відповідно до Європейської директиви 2012/19/ЄС. Це маркування означає, що даний пристрій, після завершення експлуатації, не можна викидати разом з іншими побутовими відходами.

Користувач зобов'язаний здати його у відповідний пункт збору відходів електричного та електронного обладнання. Пункти збору, у т.ч. місцеві та районні пункти, утворюють відповідну систему, що дозволяє здати цей пристрій.

Відповідне поводження з використаним електричним та електронним обладнанням дозволяє уникнути шкідливих для здоров'я людини і навколишнього середовища наслідків, які можуть бути спричинені наявністю небезпечних компонентів та неправильним зберіганням і переробкою такого обладнання.

Місцеві та районні пункти утворюють відповідну систему, що дозволяє здати цей пристрій.

Відповідне поводження з використаним електричним та електронним обладнанням дозволяє уникнути шкідливих для здоров'я людини і навколишнього середовища наслідків, які можуть бути спричинені наявністю небезпечних компонентів та неправильним зберіганням і переробкою такого обладнання.

ЕКСПЛУАТАЦІЯ

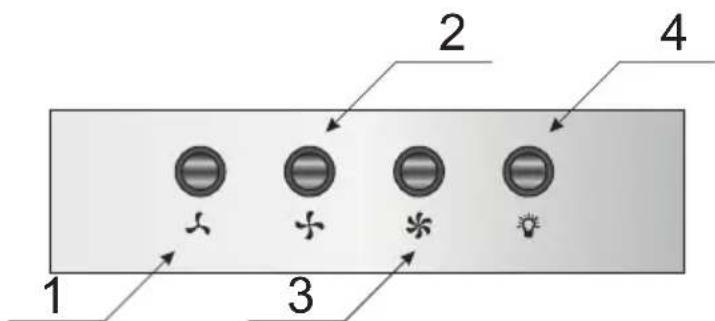

Управління витяжкою

Панель управління витяжкою представлено на малюнку 4, для нагадування її також наведено нижче:

Панель управління оснащено кнопками (isostat).

Для ввімкнення витяжки виберіть один з описаних нижче швидкісних режимів, натиснувши відповідну кнопку:

1- Мінімальна швидкість. Використовуйте цю швидкість при не дуже великій кількості пари. 2- Середня швидкість. Використовуйте цю швидкість при середній кількості пари, наприклад, при приготуванні декількох страв одночасно. 3- Максимальна швидкість. Використовуйте цю швидкість при максимальній кількості пари, наприклад, під час смаження або приготування на грилі. 4- Вимкнення витяжки

Кнопка, позначена символом 📋, призначена для ввімкнення або вимкнення освітлення. Освітлення у витяжці працює незалежно від режиму швидкості.

ЕКСПЛУАТАЦІЯ

Управління витяжкою

Панель управління витяжкою представлено на малюнку 4, для нагадування її також наведено нижче:

Панель управління оснащено кнопками.

Для ввімкнення витяжки виберіть один з описаних нижче швидкісних режимів, натиснувши відповідну кнопку:

1- Мінімальна швидкість. Використовуйте цю швидкість при не дуже великій кількості пари. 2- Середня швидкість. Використовуйте цю швидкість при середній кількості пари, наприклад, при приготуванні декількох страв одночасно. 3- Максимальна швидкість. Використовуйте цю швидкість при максимальній кількості пари, наприклад, під час смаження або приготування на грилі. 4- Кнопка, позначена символом, призначена для ввімкнення або вимкнення освітлення. Освітлення у витяжці працює незалежно від режиму швидкості.

Інша важлива інформація про роботу витяжки

Робота в ролі фільтра-поглинача: У цьому варіанті роботи відфільтроване повітря повертається назад у приміщення через пристосовані для цього отвори. Для роботи в цьому режимі необхідно встановити вугільний фільтр, а також рекомендується встановити випускний повітровід (доступність залежить від моделі, зустрічається, головним чином, у витяжних шафах).

Робота у режимі відведення повітря: Під час роботи пристрою у витяжному режимі повітря відводиться назовні через спеціальний канал. В цьому випадку слід витягти вугільний фільтр з витяжки. Витяжка повинна бути приєднана до отвору відведення повітря назовні за допомогою жорсткого або еластичного шлангу діаметром 150 мм або 120 мм і відповідних затискачів для шлангів, які слід придбати у пунктах продажу монтажних матеріалів. Підключення повинен виконувати кваліфікований спеціаліст з монтажу.

Швидкість вентилятора: Мінімальна і середня швидкості застосовуються за нормальних умов експлуатації, а також при низькій концентрації парів, а максимальну швидкість слід застосовувати лише при високій концентрації кухонних парів, напр. під час смаження або приготування на грилі.

Примітка (стосується лише універсальних витяжок): Конструкція універсальних витяжок вимагає ручної зміни режиму роботи. Спосіб зміни зображено на малюнку 8.

Примітка (стосується лише до телескопічних та вбудованих витяжок): Телескопічні та вбудовані в шафу витяжки, що працюють в режимі поглинання, вимагають приєднання труби для відтоку повітря. Другий кінець труби направити на приміщення, через неї буде виходити очищене повітря.

Увага: Підвісні витяжки функціонують тільки в режимі поглинання запахів.

ЧИЩЕННЯ І ДОГЛЯД

Догляд

Регулярний догляд і чищення пристрою забезпечить ефективну і безаварійну роботу витяжки і продовжить її строк служби. Необхідно слідкувати, щоб жировий фільтр і фільтр з активованим вугіллям очищувались і замінювались згідно із вказівками виробника.

• Заборонено використовувати змочені шматки або губки або потік води.
• Заборонено використовувати розчинники або спирт, оскільки вони можуть зробити тьмяними лаковані поверхні.
• Заборонено використовувати їдкі речовини, зокрема для очищення поверхонь, виготовлених з нержавіючої сталі.
• Заборонено використовувати жорстку шорсткувату шматку
• Рекомендовано використовувати вологу шматку і нейтральні миючі засоби.

Увага: Після того, як декілька разів помити алюмінієвий фільтр в посудомийній машині, його колір може змінитися. Зміна кольору не означає, що фільтр є дефектним або його необхідно замінити.

Жировловлювальний фільтр

Жировий фільтр слід чистити один раз на місяць при нормальній роботі витяжки, в посудомийній машині або вручну, застосовуючи м'який засіб для чищення або рідке мило.

Демонтаж жирового фільтру показаний на малюнку 5.

В деяких моделях застосовується акриловий фільтр. Його необхідно міняти кожні 2 місяці або частіше - у випадку виключно інтенсивного використання.

Вугільний фільтр

Вугільний фільтр застосовується лише у тому випадку, коли витяжка не підключена до вентиляційного каналу. Фільтр з активованим вугіллям має здатність поглинати запахи до моменту свого заповнення. Він не придатний ні до миття, ні до відновлення, тому його слід замінювати щонайменше раз в 3-4 місяці або частіше у випадку екстра-інтенсивної експлуатації.

Демонтаж вугільного фільтру показаний на малюнку 6.

Освітлення

Застосовувати лампи накалювання / галогени / діодні модулі з такими ж параметрами, як лампочки заводської установки. Заміна лампочки показана на малюнку 7. Якщо у даній інструкції немає цього малюнку, заміну модуля освітлення може виконати лише авторизований сервісний центр.

ГАРАНТІЯ,

ОБСЛУГОВУВАННЯ ПІСЛЯ

ПРОДАЖУ

Гарантія

Гарантійні послуги згідно з гарантійним талоном. Виробник не відповідає за жодні збитки, викликані неправильним використанням виробу.

Сервіс

• Виробник устаткування рекомендує, щоб всі ремонтні і регулювальні роботи виконувалися заводською сервісною службою або авторизованою сервісною службою виробника. З міркувань безпеки не дозволяється самостійно ремонтувати пристрій.
• Ремонти, виконані особами, що не мають відповідних кваліфікацій, можуть становити серйозну небезпеку для користувача пристрою.
• Мінімальний гарантійний термін на пристрій, пропонований виробником, імпортером або уповноваженим представником, зазначений у гарантійному талоні.
• Пристрій втрачає свою гарантію в результаті самовільної адаптації, змін, порушення пломб або інших заходів захисту обладнання або його частин, а також інших самовільних втручань в устаткування, які не відповідають інструкції з експлуатації.

Запит на ремонт і допомога в разі несправності

Якщо пристрій потребує ремонту, зверніться в сервісний центр. Адреса сервісного центру і контактний телефон вказані в гарантійному талоні. Перед зверненням необхідно підготувати серійний номер пристрою, він вказаний в заводській табличці. Для зручності запишіть його нижче:
