ПОСІБНИК КОРИСТУВАЧА MK-770 Sven

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю безпровідного мікрофона TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і видавець не несуть жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому Керівництві.

РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Перевезення і транспортування обладнання допускається лише у за- водській упаковці.
- Не вимагає спеціальних умов для реалізації.
- Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

3MICT

RUS 2

UKR 6

ENG 11

ПРИЗНАЧЕННЯ

Мікрофон МК-720/МК-770 призначений для співу в домашніх умовах, спілкування через Інтернет, запису слів і фраз при дистанційному вивченні іноземних мов і контролю правильності їх вимови. Мікрофон можливо підключити як кабелем, так і безпровідним зв'язком, завдяки ресиверу (приймачу) який входить до комплекту.

КОМПЛЕКТНІСТЬ

• Микрофон - 1 шт.
- Антена - 1 шт.
- Ресивер - 1 шт.
- Елементи живлення типу АА – 2 шт.
- Сигнальний кабель (XLR - 6.3mm jack) - 1 шт.
- Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.

ЗАХОДИ БЕЗПЕКИ

• Не встановлюйте в місцях можливого потрапляння рідини, вологи, пилу та впливу високих температур.
• Не відкривайте та не ремонтуйте самостійно. У разі несправності пристрою зверніться за професійною консультацією до найближчого сервісного центру.

ОСОБЛИВОСТІ

• Динамічний мікрофон у пластиковому (МК-720)/ металевому (МК-770) корпусі
- Провідна / безпровідна передача аудіосигналу

ПІДКЛЮЧЕННЯ МІКРОФОНУ

1. Встановіть елемент живлення АА у приймач сигналу. Дотримуйтесь полярності згідно з інформацією на корпусі приймача.
2. Відкрийте кришку батарейного відсіку. Встановіть елемент живлення АА в мікрофон. Дотримуйтесь полярності згідно з інформацією на корпусі мікрофону.
3. Підключіть приймач сигналу до джерела звуку.
4. Підключіть антену до мікрофону.
5. Увімкніть мікрофон і приймач: встановіть перемикач у положення ON.
6. Для підключення мікрофону можете використовувати кабель, що під-ключається безпосередньо до мікрофону. У цьому випадку батарея живлення не потрібна, а мікрофон вмикається встановленням перемикача в позицію MIC.

ЕКСПЛУАТАЦІЯ МІКРОФОНУ

1. Якщо якість звучання мікрофону погіршилась, замініть батареї живлення мікрофону і приймача. Також спробуйте змінити положення антени ресивера до досягнення оптимальної якості роботи.

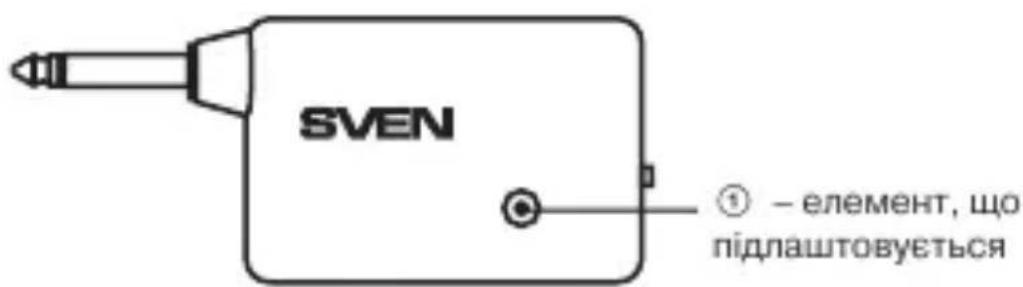

   Увага. Якщо при першому увімкненні якість сигналу незадовільна, то необхідно провести точне налаштування у приймача шляхом регулювання елементу, що підлаштовується ① (мал.1) за допомогою тонкої викрутки.
2. Виймайте батареї живлення, якщо не плануєте використовувати мікрофон тривалий час.
3. При вимкненні мікрофону можлива поява сторонніх шумів.
4. При недостатній якості сигналу або підвищеному рівні шуму, необхідно підлаштувати ресивер за допомогою тонкої діелектричної шліцьової викрутки. Для цього, на корпусі ресивера є спеціальний отвір ①.

Увара!

• Захищайте пристрій від впливу прямих сонячних променів і дощу. Тримайте його подалі від електромагнітних хвиль.
• Не підносьте мікрофони до акустичних колонок і один до одного.

Man. 1.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та од. вимірювання	Значення
Тип мікрофону	провідний/безпровідний
Несуча частота, МГц	87.5-92.0
Потужність передавача, мВт	8
Мембрана, мм	25
Діапазон частот мікрофону, Гц	80-13 000
Імпеданс, Ом	600
Чутливість, дБ	72
Живлення мікрофону	батарея АА 1 шт.
Живлення ресивера	батарея АА 1 шт.
Дальність дії, м	до 15
Інтерфейс	радіо/6,3 мм штекер
Довжина кабелю, м	3
Розміри мікрофону, м	47 × 181
Розміри ресивера, м	110 × 45 × 18
Вага мікрофону, г	100 (МК-720), 200 (МК-770)
Вага ресивера, г	32

Примітки. Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій. Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

Технічна підтримка на сайті www.sven.fi.

USER'S MANUAL

Постачальник/импортер в Україні:

м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31.

тел. [phone]. Призначення, споживчі

властивості та відомості про безпеку товару дивіться

у Керівництва користувача. Умови гарантійного

обслуговування дивіться в гарантійному талоні

або на сайті www.sven.fi.

Гарантійний термін: 12 міс.

Товар сертифіковано/мас гіпіснічний висновок.

Шкідливах речовин не містить. Зберігати в сухому місці.

Виробник: «СВЕН ПТЕ. Лімітед», 175 Джу Чіат Роуд,

№ 02-02, Сінгалур, 427447. Виготовлено під контролем

«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,

Котолахдентіс, 15. Зроблено в Китаї.
