РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MK-770 Sven
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим Вас за покупку беспроводного микрофона TM SVEN!
АВТОРСКОЕ ПРАВО
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть».
Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.
- Перевозка и транспортировка оборудования допускается только в заводской упаковке.
- Не требует специальных условий для реализации.
- Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники
СОДЕРЖАНИЕ
RUS 2
UKR 6
ENG 11
НАЗНАЧЕНИЕ

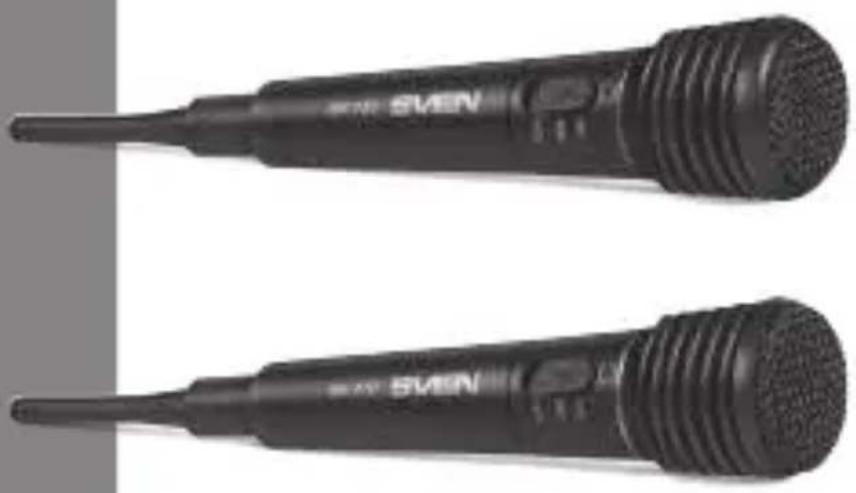

Микрофон МК-720/МК-770 предназначен для пения в домашних условиях, общения через Интернет, записи слов и фраз при дистанционном изучении иностранных языков и контроля правильности их произношения. Микрофон возможно подключить как по кабелю, так и по беспроводной связи, благодаря входящему в комплект ресиверу (приёмнику).
КОМПЛЕКТНОСТЬ
-Микрофон - 1 шт.
- Антенна - 1 шт.
- Ресивер – 1 шт.
- Элементы питания типа АА – 2 шт.
- Сигнальный кабель (XLR - 6.3mm jack) - 1 шт.
- Руководство по эксплуатации – 1 шт.
• Гарантийный талон – 1 шт.
МЕРЫ БЕЗОПАСНОСТИ
- Не устанавливайте в местах возможного попадания жидкости, влаги, пыли и воздействия высоких температур.
- Не вскрывайте и не производите ремонт самостоятельно. В случае неисправности устройства обратитесь за профессиональной консультацией в ближайший сервисный центр.
ОСОБЕННОСТИ
• Динамический микрофон в пластиковом (МК-720)/ металлическом (МК-770) корпусе
- Проводная/беспроводная передача аудиосигнала
ПОДКЛЮЧЕНИЕ МИКРОФОНА
- Установите элемент питания АА в приемник сигнала. Соблюдайте полярность согласно информации на корпусе приемника.
- Открутите крышку отделения для батареи. Установите элемент питания АА в микрофон. Соблюдайте полярность согласно информации на корпусе микрофона.
- Подключите приемник сигнала к источнику звука.
- Подключите антенну к микрофону.
- Включите микрофон и приемник: установите переключатель в положение ON.
- Для подключения микрофона можете использовать кабель, подключаемый напрямую к микрофону. В данном случае батарея питания не требуется, а включение микрофона производится установкой переключателя в позицию MIC.
ЭКСПЛУАТАЦИЯ МИКРОФОНА
- Если качество звучания микрофона ухудшилось, замените батареи питания микрофона и приемника. Также попробуйте изменить положение антенны ресивера до достижения оптимального качества работы.

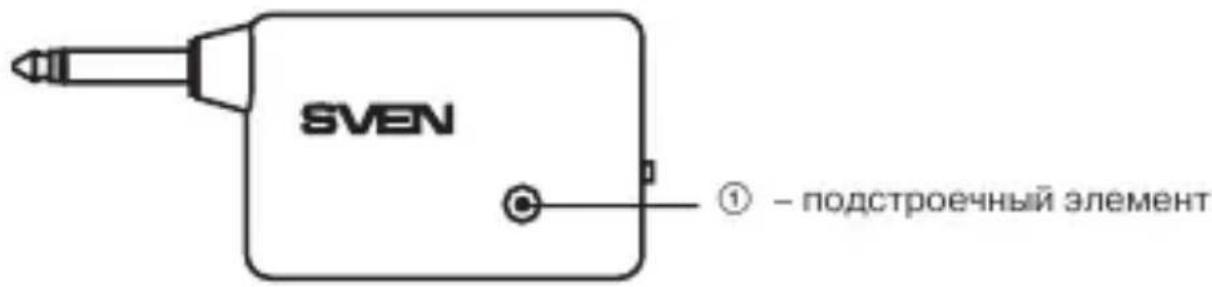

Внимание. Если при первом включении качество сигнала неудовлетворительное, то необходимо провести точную настройку приемника путем регулировки подстроечного элемента ① (рис. 1) с помощью тонкой отвертки. - Вынимайте батареи питания, если не планируете использовать микрофон долгое время.
- При отключении микрофона возможно появление посторонних шумов.
- При недостаточном качестве сигнала или повышенном уровне шума, необходимо подстроить ресивер с помощью тонкой диэлектрический шлицевой отвертки. Для этого, на корпусе ресивера имеется специальное отверстие ①.
Внимание!
- Защищайте устройство от воздействия прямых солнечных лучей и дождя. Держите его вдали от электромагнитных волн.
- Не подносите микрофоны к акустическим колонкам и друг к другу.
Рис. 1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики и ед. измерения | Значение |
| Тип микрофона | проводной/беспроводной |
| Несущая частота, МГц | 87.5-92.0 |
| Мощность передатчика, мВт | 8 |
| Мембрана, мм | 25 |
| Диапазон частот микрофона, Гц | 80-13 000 |
| Импеданс, Ом | 600 |
| Чувствительность, дБ | 72 |
| Питание микрофона | батарея АА 1 шт. |
| Питание ресивера | батарея АА 1 шт. |
| Дальность действия, м | до 15 |
| Интерфейс | радио/6,3 мм штекер |
| Длина кабеля, м | 3 |
| Размеры микрофона, мм | 47 × 181 |
| Размеры ресивера, мм | 110 × 45 × 18 |
| Вес микрофона, г | 100 (МК-720), 200 (МК-770) |
| Вес ресивера, г | 32 |
Примечание. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий. Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.
Техническая поддержка на сайте www.sven.fi.
КЕРІВНИЦТВО КОРИСТУВАЧА
© 2018. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Беспроводной микрофон
SVEN®
Импортер в России: ООО «РЕГАРД», 105082,
г. Москва, ул. Фридрика Энгельса, д. 75, стр. 5.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
а гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингалур, 427447.
Произведено под контролем «Сван Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модели: MK-720/MK-770
ТОВ «СВЕН Центр», 08400, Кийасыка область,
Строк службы: 2 роки.
