Тип продукту	Кухонна витяжка
Марка	Kernau
Модель	KBH 2090 B
Колір	Чорний (скло)
Ширина	90 см (відповідник монтажного розміру)
Розміри монтажного отвору	880 x 275 мм
Живлення	220-240 V, 50 Hz
Потужність освітлення	25 W (LED, DC 12 V)
Тип освітлення	LED (вбудований)
Кількість швидкостей	3 (повільний, середній, швидкий)
Функція таймера	Так, 9 хвилин (автоматичне вимкнення)
Протижировий фільтр	Так, металевий, миючий
Вугільний фільтр	Опціональний (не входить до комплекту)
Діаметр випуску повітря	150 мм
Матеріал корпусу	Нержавіюча сталь
Керування	Сенсорна панель з LED дисплеєм
Монтаж	Для вбудовування в навісну шафу
Рекомендована відстань від плити	65-75 см
Режим роботи	Витяжка (відведення назовні)
Клас захисту	Клас I (заземлення)
Довжина кабелю живлення	Приблизно 1,5 м (стандарт)

Часті запитання - KBH 2090 B Kernau

Як правильно встановити витяжку KBH 2090 B?

Витяжку слід встановити в навісній шафі над кухонною плитою. Виріжте отвір розміром 880 x 275 мм в основі шафи (для шафи 90 см). Дотримуйтесь відстані 65-75 см між плитою та нижнім краєм витяжки. Закріпіть витяжку до шафи за допомогою доданих гвинтів. Переконайтесь, що вентиляційний канал не зігнутий більше ніж на 90 градусів.

Як чистити протижировий фільтр?

Протижировий фільтр можна мити вручну. Замочіть його на 3 хвилини у воді з додаванням знежирювача, а потім обережно почистіть м'якою щіткою. Не вичавлюйте та не виставляйте на сонце. Перед монтажем переконайтесь, що фільтр повністю сухий. Пам'ятайте чистити фільтр регулярно, щотижня або залежно від інтенсивності приготування.

Чи витяжка оснащена вугільним фільтром?

Витяжка KBH 2090 B не оснащена заводським вугільним фільтром. Однак його можна придбати та встановити окремо. Вугільні фільтри використовуються для поглинання запахів, і їх рекомендується замінювати кожні 3-6 місяців. Монтаж: зніміть протижировий фільтр, поверніть новий вугільний фільтр з обох боків двигуна проти годинникової стрілки, а потім встановіть протижировий фільтр.

Як замінити лампочку у витяжці?

Перед заміною вимкніть живлення та від'єднайте витяжку від мережі. Відкрийте скляні дверцята (якщо є), зніміть алюмінієвий фільтр. Обережно витягніть стару LED лампу та замініть на нову з такими ж параметрами: 25 Вт, DC 12 В, тип DSS-25/65-S-650/160. Використовуйте рукавички, щоб уникнути контакту поту з лампою. Встановіть фільтр та підключіть живлення.

Що робити, якщо витяжка не вмикається?

Перевірте, чи вилка правильно підключена до розетки і чи є напруга в розетці. Переконайтесь, що запобіжники не перегоріли. Якщо освітлення працює, а двигун ні, виберіть відповідний рівень витяжки. Якщо проблема не зникає, зверніться до авторизованого сервісного центру.

Яка рекомендована відстань між витяжкою та кухонною плитою?

Рекомендована відстань між решіткою плити та найнижчою частиною витяжки становить 65-75 см. У випадку газової плити мінімальна відстань - 65 см. Дотримання цих значень забезпечує оптимальну продуктивність та безпеку.

Як регулювати швидкість витяжки?

Натискайте іконку 'Швидкість' на панелі керування. Кожне натискання змінює швидкість: 1 (повільна), 2 (середня), 3 (швидка). LED дисплей покаже поточний рівень. Роботу можна змінити в будь-який час.

Чи може витяжка працювати в режимі рециркуляції?

Так, якщо встановити вугільний фільтр (опціональний). У цьому випадку повітря не відводиться назовні, а очищене повертається в приміщення. Слід пам'ятати, що при використанні вугільного фільтра продуктивність всмоктування знижується.

Яких заходів обережності дотримуватися під час чищення витяжки?

Перед чищенням від'єднайте витяжку від живлення. Використовуйте м'яку вологу тканину та нейтральні миючі засоби. Уникайте абразивів, сильних хімікатів та парового чищення. Поверхні з нержавіючої сталі протирайте відповідно до напрямку щіткування. Панель керування чистіть обережно, щоб не пошкодити написи.

Що робити, якщо витяжка здається малопродуктивною?

Перевірте, чи відстань до плити правильна (65-75 см). Переконайтесь, що протижировий фільтр не забитий – почистіть його. Перевірте, чи вентиляційний канал не зігнутий під кутом більше 90 градусів. Якщо використовуєте вугільний фільтр, перевірте, чи не потребує він заміни.

ПОСІБНИК КОРИСТУВАЧА KBH 2090 B Kernau

ИНСТРУКЦІЯ ОБСЛУГОВУВАННЯ

ВИТЯЖКИ

KBH 2090 W GLASS

KBH 2090 B GLASS

Ви стали власником кухонної витяжки найновішої генерації типу КСН 6560 90 В.

Ця витяжка була розроблена та виготовлена з думкою задоволення Ваших очікувань та однозначно стане сучасним оснащенням кухні.

У ній використано сучасні технічні рішення та найнов технології виробництва, які забезпечують високу функціональність та естетику.

Перед тим як розпочати монтаж витяжки, просимо ува ознайомитися зі змістом цієї інструкції. Завдяки цьому Ви уникнете помилок під час встановлення та експлуатації витяжки.

Бажаємо вам отримати задоволення від вибраної витяжк виробництва нашої компанії.

3MICT

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ...... 31

• Ніколи не роби 31
• Завжди роби 32

2. ВСТАНОВЛЕННЯ ОБЛАДНАННЯ 34

• Встановлення 34

3. ПОЧАТОК ЕКСПЛУАТАЦІЇ КУХОННОЇ ВИТЯЖКИ ...... 35

• Сенсорна панель керування зі світлодіодним дисплеєм ......
- Поради під час аварії пристрою 36

4. ОЧИЩЕННЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ...... 37

• ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ 37
- НЕРЖАВІЮЧА СТАЛЬ 37
• ПАНЕЛ УПРАВЛИННЯ 37
• АНТИЖИРОВІ ФІЛЬТРИ 38
• ВУГІЛЬНИЙ ФІЛЬТР - ВИТЯЖКА НЕ ОБЛАДНЕНА ЦИМ ВИДОМ ФІЛЬТРУ 38
• ЗАМИНА ЛАМПОЧКИ 39
- ПРОЦЕС ЗАМІНИ ЛАМПОЧКИ 40

5. ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА 40

• ІНФОРМАЦІЯ, ЩО СТОСУЄТЬСЯ ДЕМОНТАЖУ 4

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Інструкція з експлуатації інформує про правильний монтаж та викор кухонної витяжки. Будь ласка, уважно прочитайте цю інструкцію пе як використовувати обладнання вперше.

Інструкцію слід зберігати в безпечному місці, щоб мати можливість її переглянути при необхідності.

Ніколи не роби:

• Не використовуйте витяжку без встановленого протижирового фільтр коли фільтри занадто брудні для використання.
• Не встановлюйте цей прилад над духовкою, обладнаною високим грилем.
• Не залишайте гарячі каструлі без нагляду, оскільки гарячі жири чи олія можуть запалитися.
• Не залишайте запалені конфоркі під кухонною витяжкою.

• Якщо витяжка пошкоджена, не намагайтеся нею користуватися.
• Не паліть під кухонною витяжкою.

УВАГА:

Доступні частини приладу можуть нагріватися при використанні разом з приладами, призначеними для готування.

• Мінімальна відстань між решіткою та найнижчою частиною витяжки (якщо витяжка була встановлена над газовою плитою) має бути не менше 65 см.
• Повітря не може відвестися до димоходу, який служить видаленн з пристроїв, спалюючих газ або інші палива

Завжди відключайте джерело живлення під час встановлення чи обслуговування пристрою, наприклад, замінюючи лампочку витяжки.

• Витяжка повинна бути встановлена відповідно до інструкцій та в. наведених у цьому документі.
• Всі роботи з монтажу повинен виконувати сервісний технік або кваліфікований технік/монтажник.
• Рекомендується утилізувати всі пакувальні матеріали. Діти піддаються небезпеці.
• Зверніть особливу увагу на гострі краї витяжки всередині приладу чищення та обслуговування обладнання.
  • Переконайтесь, що вентиляційний канал не зігнутий більше 90 гр Більші вигини можуть знизити продуктивність витяжки.

⚠️ УВАГА:

Неправильне підключення або ремонт пристрою збільшує ризик ураження електричним струмом.

⚠️ УВАГА:

Перед тим, як отримати доступ до зажимів, необхідно відключити всі джерела живлення.

• Завжди кладіть кришки на сковорідки або каструлі, коли готуєте на газовій плиті.
• Коли включена опція витягу, повітря з приміщення видаляється через витяжку. Рекомендується враховувати адекватні параметри вентиляції. Витяжка видаляє запахи, але не пар.
• Ця витяжка призначена лише для домашнього використання.

- Якщо кабель підключення пошкоджений, він мусить бути замінений виробником, уповноваженим фахівцем з обслуговування або кваліфікованим фахівцем, щоб уникнути небезпеки.

- Цей пристрій можна використовувати дітям старше 8 років та обмеженими фізичними, сенсорними або розумовими здібностями ає відповідного досвіду та знань, якщо вони залишаються під нагля були поінформовані про правильне використання обладнання та розу наявний ризик небезпеки. Діти не повинні грати з пристроєм. Прибирал та обслуговування обладнання не повинно здійснюватися дітьми без нагляду відповідальної особи.

Перед тим, як отримати доступ до зажимів, необхідно відключити всі дж живлення.

Y!BAGA:

Пристрій та його доступні частини можуть нагріватися під час використання. Будьте обережні, не торкайтеся гарячих частин. Діти до 8 років не повинні користуватися обладнанням, якщо їх не контролюють особи, відповідальні за їх безпеку.

- Приміщення повинно бути належним чином провітрене, коли одночасно будете використовувати витяжку та пристрої, що спалюють газ або інше паливо.

- Існує небезпека, якщо чищення приладу не буде відповідне до інструкції.

- Необхідно враховувати правила про відвод повітря.

- Рекомендується регулярно чистити витяжку, дотримуючись інструкцій у розділі Чистка та консервація.

- 3 міркувань безпеки рекомендується використовувати болти однакового розміру для встановлення або ремонту обладнання.

- Детальну інформацію про очищення та консервацію пристрою див. у розділі Чистка та консервація.

- Чистка та консервація пристрою не повинні здійснюватися дітьми без нагляду.

- Якщо водночас працює витяжка і інші пристрої, поповнювані іншою енергією, ніж електричний струм, рекомендується, щоб підтиснення в приміщенні не переступало 4 ПА (4 x 10-5 бар).

Y!BAGA:

Небезпека пожежі: Не зберігайте вогненебезпечні предмети на варильній поверхні.

- Пароочищення для цього типу пристроїв не рекомендується.

- НІКОЛИ не намагайтеся гасити вогонь водою, вимикати прилад і накривати вогонь, наприклад, кришкою або пожежним полотном.

2. ВСТАНОВЛЕННЯ ОБЛАДНАННЯ

Встановлення

Якщо наявний зовнішній вихід повітря, кухонну витяжку можна під як показано нижче, через витяжний канал (емаль, алюміній, гнучка негорючий матеріал із внутрішнім діаметром 150 мм).

1. Для найкращої продуктивності кухонна витяжка повинна бути встановлена на відстані 65-75 см над кухонною плитою.

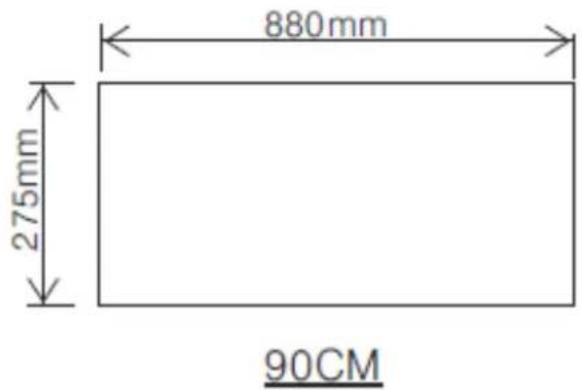

1. Слід вирізати отвір в підставці шафки, яка висить над кухон розміром 880x275мм (шафка шириною 90см). Малюнок нижче.

Переконатися, що між краєм отвору та краєм шафки наявна відстань не менша а 35 мм.

1. Розмістити витяжку в шафці, прикріпити витяжку до шафки за допомог гвинтів, що входять в комплект. Переконатися, що витяжка правильно встановлена.

Дотягнути гвинти в лівий бік.

VBAΓA:

Задля дотримання безпеки слід використовувати лише кріпильні або гвинти того розміру, які рекомендуються в цій інструкції з експлуатації. Встановлення гвинтів або кріпильного обладнання невідповідно до рекомендацій цієї інструкції може призвести до електричної загрози.

3. ПОЧАТОК ЕКСПЛУАТАЦІЇ КУХОННОЇ ВИТЯЖКИ Сенсорна панель керування зі світлодіодним дисплеєм

Таймер

Освітлення

Швидкість

On/Off

1. Натиснути значок «On/Off», кнопка контролює вмикання/вимикання витяжки.
2. Натиснути кілька разів значок «Швидкість» і двигун почне п у повільному / швидкому / повільному / середньому / швидкому.... режимі, а на дисплеї відповідно з'являться цифри 1-2-3-1-2..., залежно від встановленого рівня швидкості.
3. Натиснути значок «Освітлення» - буде увімкнуто лампочку. Для того, щоб вимкнути освітлення, її слід натиснути повторно. Під час роботи можна вмикати та вимикати освітлення. Лампочка освітлення працює окремо і не керується за допомогою кнопки «On/Off».
4. Під час роботи витяжки, після натискання кнопки «Таймер», витяжка буде переключена в режим відліку (час відліку - 9 хвилин) а світ. відраховувати час від 9 хвилин зменшуючи на 1. Коли відлік закінчиться витяжка автоматично вимкнеться, а освітлення погасне. Якщо натиснути кнопку «Таймер», витяжка увійде або вийде у режим «Таймер».

Поради під час аварії пристрою:

Проблема Можно пращина Вирішення проблеми
Освітлення працює, а двигун ні.	Не натиснута кнопка вибору рівня витягу.	Виберіть рівень витягу.
	Пошкоджена кнопка вибору рівня витягу.	Зв’язатися з сервісною службою.
	Пошкоджено двигун.	Зв’язатися з сервісною службою.
Освітлення не працює, двигун не працює.	Перегоріли запобіжники.	Замініть запобіжники.
	Кабель живлення послаблений або від’єднаний.	Підключіть шнур до електричної розетки. Увімкніть розетку живлення.
Витік масла.	Неправильно встановлений шланг відведення.	Слід ще раз під’єднати шланг відведення та ущільнити з’єднання.
	Витік зі з’єднанні між комином та корпусом витяжки.	Демонтувати витяжку та ущільнити з’єднання.
Освітлення не працює.	Перегоріли лампочки.	Замініть лампочку відповідно до наведених нижче інструкцій.
Несфективне всмоктування повітря.	Відстань між витяжкою та плитою надто велика.	Зменшити відстань до відповідної.
Витяжка вигинається.	Кріпильний гвинт не достатньо сильно затягнутий.	Дотягнути гвинт та встановити витяжку горизонитально.

ВАГА:

Будь-який ремонт електричних елементів цього обладнання слід викон відповідно до місцевих та національних правових норм. У випадку виникнення сумнівів перед застосуванням будь-яких з вищезазначених дій слід з сервісним центром. Під час відкривання обладнання завжди слід обладнання від джерела живлення.

4. ОЧИЩЕННЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

!BAΓA:

• Перед проведенням консервації або очищення витяжку необхідно відключити від основного джерела живлення. Переконайтесь, що кухонна витя вимкнута з розетки і витягнута вилка.
• Зовнішні поверхні чутливі до подряпин та потертостей, тому дотримуйтесь інструкцій, щоб забезпечити найкращий можливий ефект без пошкоджень.

ЗАГАЛЬНІ РЕКОМЕНДАЦІЇ

Очищення та технічне обслуговування, а особливо очищення, слід в виключно, коли обладнання холодне. Уникати залишання спиртовмісних речовин або речовин, що містять кислоту (лимонний сік, оцет тощо) на поверхні витяжки.

НЕРЖАВІЮЧА СТАЛЬ

Щоб забезпечити довговічне використання обладнання, витяжку, виготови з нержавіючої сталі, слід регулярно чистити, наприклад, щотижня. Г витяжки слід витирати за допомогою сухої, м'якої ганчірки. Для очищення витяжки можуть використовуватися спеціальні засоби для чищення нержавіючої сталі.

УВАГА:

Слід переконатися, що витирання відбувається в правильному напрями відповідає слідам на поверхні витяжки. Це запобігатиме виникненню неестетичних слідів, що перехрещуються, на поверхні витяжки.

ПАНЕЛ УПРАВЛІННЯ

Панель керування можна чистити теплою водою з милом. Перед очищенням слід переконатися, що ганчірка чиста та добре викручена. Використовувати суху м'яку ганчірку, щоб усунути надмірну вологу, що виникла після очищення

ВАЖЛИВО:

Використовуйте нейтральні миючі засоби та уникайте використання сі чистячих хімікатів, сильних побутових миючих засобів або абразивних засобів. Це може вплинути на зовнішній вигляд витяжки і, можливо, усуне деякі позначки на панелі управління, що позбавить гарантії виробника.

АНТИЖИРОВІ ФІЛЬТРИ

Антижирові фільтри можуть очищуватися вручну. Їх слід вимочувати приблизно 3 хвилини у воді з додаванням знежирювального засобу, а потім в допомогою м'якої щітки. Рекомендується не надто сильно притискати щітку до фільтра, щоб його не пошкодити. Залишити до висихання - не витискати та не сушити на сонці.

Фільтри не слід мити з кухонним посудом та приборами. Не рен

застосовувати поліроль.

Щоб встановити протижировий фільтр, слід поводитися згідно з нижчезгаданими пунктами:

- Розмістіть фільтр під кутом в щілинах ззаду витяжки.

- Натисніть кнопку на рукоятці фільтра.

• Відпустіть ручку, коли фільтр знаходиться в спокої.

• Повторіть описані вище дії для встановлення інших фільтрів.

ВУГІЛЬНИЙ ФІЛЬТР - ВИТЯЖКА НЕ ОБЛАДНЕНА ЦИМ ВИДОМ ФІЛЬТРУ

Вугільні фільтри використовуються для уловлювання запахів під час готування. Зазвичай вугільний фільтр слід міняти через 3 або 6 місяців залежно від частоти готування.

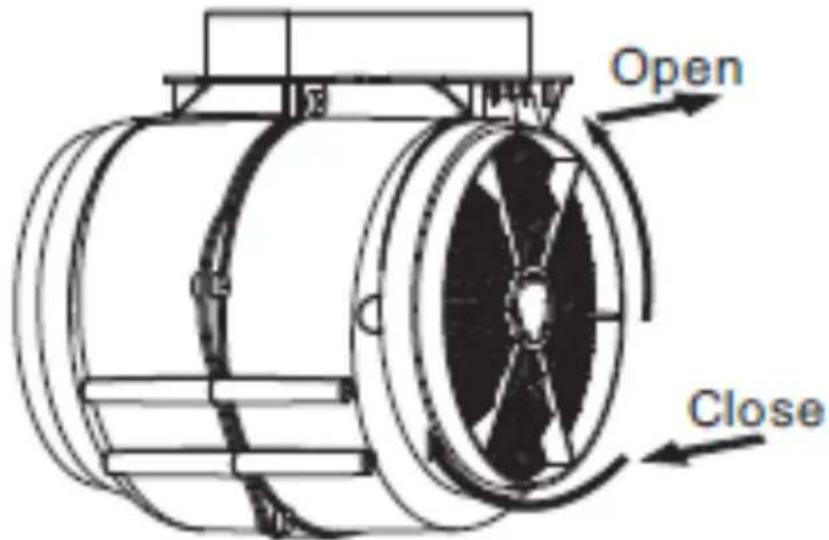

Далі йде процедура установки вугільного фільтра:

- Перед заміною вугільного фільтра рекомендується відключити прилад від джерела живлення.

• Натисніть на фільтр і вийміть протижировий фільтр.
• Поверніть вугільний фільтр з обох сторін двигуна проти годинникової стрілки.
• Замініть зношені вугільні фільтри новими вугільними фільтрами.
• Замініть протижировий фільтр.
  • Підключіть витяжку до електромережі.

УВАГА:

Переконайтесь, що вугільний фільтр правильно встановлений. Існує рі кріплення фільтра ослабне.

Якщо підключений фільтр з активованим вугіллям, потужність всмокт зменшиться.

ЗАМИНА ЛАМПОЧКИ

- Лампочку слід замінити виробником, представником служби або кваліфікованою особою.

- Завжди вимикайте джерело живлення, перш ніж виконувати будь-які дії на пристрої. Заміняючи лампочку, переконайтесь, що вона повністю « перш ніж потрапити в прямий контакт з вашими руками.

- Замінюючи лампу, тримайте її тканиною або рукавичками, щоб піт не торкався головки лампочки, оскільки це може скоротити термін її служби.

УВАГА:

Перш ніж замінити лампочку, переконайтесь, що пристрій відключено від джерела живлення.

Замінюючи лампочку, захистіть себе від небезпеки, наприклад, надягнувши рукавички.

Процес заміни лампочки:

• Вимкніть пристрій і відключіть обладнання від джерела живлення.

• Відкрийте скляні дверцята і зніміть алюмінієвий фільтр.

- Обережно витягніть світлодіодну лампочку і замініть її на нову того ж типу з тими ж параметрами.

Цей продукт позначений символом для вибіркового електронного сортування відходів.

Це означає, що витяжка не може бути утилізована звичайний побутовий відхід, але вона повинна пройти спеціальний процес відповідно до Директиви 2012 / 19EU.

Тоді пристрій буде перероблений або демонтований, щоб мінімізувати негативний вплив на навколишнє середовище.

Електричне та електронне обладнання є потенційного загрозою для навколишнього середовища та здоров'я людини через наявність небезпечних речовин.

Зверніться до адміністрації муніципалітету для отр більш детальної інформації щодо утилізації пристрою.

⚠️ УВАГА:

Нижче показано, як зменшити загальний вплив процесу готування на навколишнє середовище (наприклад, споживання енергії):

1. Встановіть витяжку у відповідному місці, де забезпечується ефек вентиляція.
2. Чистіть кухонну витяжку регулярно, щоб не перекрити вентиляційний канал.
3. Не забудьте вимкнути освітлення витяжки після приготування.
4. Не забудьте вимкнути витяжку після приготування.

ІНФОРМАЦІЯ, ЩО СТОСУЄТЬСЯ ДЕМОНТАЖУ

Не розбирайте пристрій таким чином, який не вказаний у інструкції користувача. Користувач не може демонтувати пристрій. Після використання пристрій не слід утилізувати як побутове сміття. Зверніться до місцевого органу влади або органу, відповідального за консультації щодо переробки.
