HC320VB - плита Freggia - Безкоштовний посібник користувача

Тип продукту	Окремо стояча плита
Бренд	Freggia
Модель	HC320VB
Тип енергії	Газова поверхня, електрична духовка
Розміри (В x Ш x Г)	85 x 60 x 60 см
Вага	50 кг
Електроживлення	230 В, 50 Гц
Конфорки	4 газові конфорки
Об'єм духовки	70 літрів
Функції духовки	Звичайна, Гриль, Вентилятор
Тип керування	Ручки та дисплей
Чищення	Протирати вологою тканиною, уникати абразивів
Функції безпеки	Пристрій контролю полум'я, автоматичне вимкнення духовки
Тип дверцят	Навісні, з холодним склом
Внутрішнє освітлення	Так, 1 лампочка
Доступність запчастин	Авторизовані сервісні центри
Гарантія	2 роки

Часті запитання - HC320VB Freggia

Як чистити духовку?

Використовуйте вологу тканину та м'який миючий засіб. Уникайте абразивних засобів, щоб не пошкодити емалеву поверхню.

Що робити, якщо духовка не нагрівається?

Перевірте електроживлення та переконайтеся, що духовка правильно підключена. Якщо вона все ще не нагрівається, можливо, потрібна заміна нагрівального елемента.

Чи можна використовувати алюмінієву фольгу в духовці?

Так, але не накривайте дно духовки та не блокуйте вентиляційні отвори, оскільки це може перешкоджати циркуляції тепла.

Як запалити газові конфорки?

Поверніть ручку в положення запалювання та натисніть її, одночасно підпалюючи запальничкою або вбудованою іскрою. Відпустіть, коли полум'я стане стійким.

Що робить пристрій контролю полум'я?

Він автоматично перекриває газ, якщо полум'я гасне, забезпечуючи безпеку від витоку газу.

Як часто потрібно замінювати ущільнювач духовки?

Періодично перевіряйте; замінюйте, якщо він розірваний або зношений, щоб підтримувати теплову ефективність. Зазвичай раз на кілька років.

Чи можна використовувати функцію гриля із закритими дверцятами?

Ні, гриль слід використовувати з трохи відчиненими дверцятами відповідно до інструкцій, щоб уникнути перегріву та забезпечити належну вентиляцію.

Як встановити таймер?

Поверніть ручку таймера за годинниковою стрілкою, щоб встановити час приготування. Духовка автоматично вимкнеться після закінчення часу.

Які розміри каструль підходять для варильної поверхні?

Використовуйте каструлі з діаметром дна 10-28 см для найкращого розподілу тепла та стійкості на решітках.

Як замінити лампочку в духовці?

Вимкніть плиту з мережі, зніміть скляну кришку та замініть на термостійку лампочку (наприклад, 25 Вт/300°C).

ПОСІБНИК КОРИСТУВАЧА HC320VB Freggia

Керівництво з експлуатації

Instrukcja obsługi

HC320V, HC640VGT

IT

Дякуємо Вам за те, що Ви придбали варильну поверхню компанії Freggia. Будь ласка, уважно прочитайте керівництво з експлуатації, бо в ньому містяться інструкції з безпечної установки, експлуатації та обслуговування варильної поверхні.

Зберігайте його для подальшого використання.

PL

Радимо уважно прочитати ці інструкції перед установкою та експлуатацією плити. Важливо: зберігайте інструкцію для будь-якої подальшої консультації. Якщо ваш прилад перейде до іншого власника, не забувайте передати йому і цей посібник, щоб новий користувач також завжди міг правильно експлуатувати робочу поверхню.

Цей прилад відноситься до 3-го класу.

EEC 2004/108/CE (електромагнітна сумісність)

EEC 2006/95/CE (низька напруга)

EEC 2004/1935/CE (контакти з продуктами харчування)

• Установка повинна виконуватись кваліфікованим і компетентним персоналом згідно діючих нормативів.
• Цей прилад не призначено для використання особами (включаючи дітей) з обмеженими фізичними або розумовими вадами, без відповідного досвіду та знання, за винятком, якщо буде нагляд або ж інструктаж по експлуатації цього приладу з боку особи, відповідальної за їхню безпеку.
  • Діти повинні бути під наглядом, щоб упевнитись, що вони не граються з приладом.
  • Слідкуйте, щоб діти не знаходились поруч під час роботи плити та не торкались її нагрітих частин.
  • Перед підключенням до газопроводу пересвідчитись, що плита правильно відрегульована для газу, яким ви користуєтесь (див. розділ "Установка").
  • Перед техобслуговуванням або чисткою відключити поверхню з мережі електроживлення.
  • Пересвідчитись, що є добра циркуляція повітря навколо газової поверхні, щоб було достатньо кисню.
• У випадку інтенсивної або тривалої експлуатації може виникнути потреба в додатковій вентиляції, наприклад: відкрити вікно або збільшити потужність механічної витяжки (якщо є).
• Продукти горіння повинні виводитись назовні через витяжку або електровентилятор (див. розділ "Установка").
• Для вірогідних ремонтів або видозмін звертайтесь до уповноважених сервісних центрів та витимагайте, щоб запчастини були оригінальними.

Виробник не відповідає за можливі збитки, викликані неправильною установкою чи експлуатацією приладу.

ОПИС РОБОЧОЇ ПОВЕРХНІ

1 Пальник швидкий - 3000 Вт
2 Пальник стандартний - 1650 Вт
3 Пальник допоміжний - 1000 Вт
4 Пальник Ультра - швидкий - 3500 Вт
8 Ручка управления конфорки

ІНСТРУКЦІЇ ДЛЯ КОРИСТУВАЧА

Увага: слід, щоб всі операції по установці, наладці та регулюванню газу виконувались виключно кваліфікованим персоналом згідно діючих нормативів. Відповідні інструкції наведені у розділі "Установлення"

КОРИСТУВАННЯ ПАЛЬНИКАМИ

Символ біля ручок вказує на пальники, якими вони управляються.

• РУЧНЕ ЗАПАЛЮВАННЯ

Натиснути ручку та повернути її проти годинникової стрілки до позиції "максимум", і запалити пальник з допомогою сірника або запальнички.

• ЕЛЕКТРИЧНЕ ЗАПАЛЮВАННЯ

Натиснути ручку та повернути її проти годинникової стрілки до позиції "максимум", і натиснути кнопку запа- лювання на панелі управління.

В усіх моделях, що оснащені термопарою безпеки (газ-контроль) ручка повинна бути натиснутою принаймні 6 секунд після запалювання пальника.

• ВИКОРИСТАННЯ ПАЛЬНИКІВ

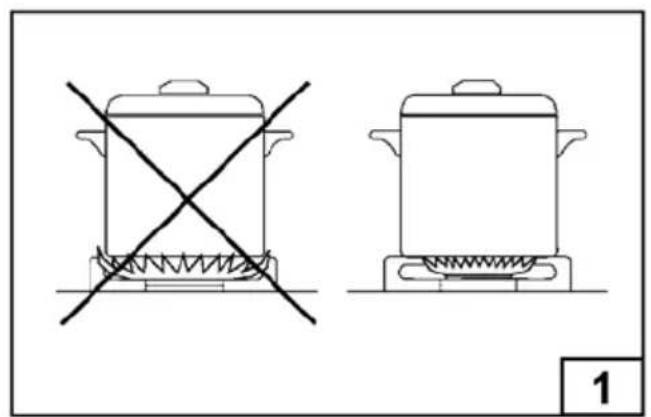

Для досягнення максимального результату без надмірних витрат газу важливо пам'ятати, що діаметр ка- струль повинен відповідати потужності пальників (див. наступну таблицю) таким чином, щоб уникнути виходу полум'я з-під дна каструлі (рис.1).

Використовуйте максимальну продуктивність для швидкого доведення рідини до кипіння, а мінімальну – для розігрівання страв або підтримання стану кипіння. Всі позиції функціонування повинні вибиратись між "максимум" та "мінімум", але ніколи між "максимум" та "виключено".

Для закриття подачі газу повернути ручку за годинниковою стрілкою до позиції "виключено".

Пальники Потужність (Вт) ø
Допоміжний 1000 10 - 14 см
Стандартний 1650 16 - 18 см
Швидкий 3000 20 - 22 см
Ультра - швидкий 3500 24 - 26 см

ІНСТРУКЦІЇ ДЛЯ КОРИСТУВАЧА

• ПОПЕРЕДЖЕННЯ!

• Завжди контролюйте, щоб ручки пальників знаходились в позиції "виключено", коли плита не працює.
- Якщо полум"я випадково погасне, термопара безпеки , після декількох секунд, автоматично перекриє подачу газу. Для відновлення функціонування встановити ручку в позицію запалювання (велике полум'я, мал. 1)
• Під час приготування з жиром та олією уважно слідкуйте, щоб при нагріванні вони не зайнялися.
- Не користуватися спреями поблизу плити, що працює.
- Не ставте на пальники деформовані або нестійкі каструлі, щоб уникнути переливання або перекидання.
• Пересвідчитись, що ручки каструль знаходяться в правильній позиції.
- Коли запалюється пальник, перевірте, чи відрегульовано полум'я; завжди зменшуйте або виключайте пальник перед тим, як зняти каструлю.

ЧИСТКА

Перед будь-якою операцією відключити прилад з мережі електроживлення. Не використовувати парові засоби для чищення приладу.

Радимо виконувати чистку на холодній плиті.

• СКЛЯНА ПОВЕРХНЯ ТА ЕМАЛЬОВАНІ

Скляна поверхня та всі емальовані частини повинні митись губкою і мильною водою або м'яким миючим засобом.

Не використовувати абразивні або корозійні засоби. Уникайте, щоб такі субстанції, як лимонний чи томатний сік, солона вода, оцет, кава і молоко тривалий час залишались на емальованій поверхні.

• ПАЛЬНИКИ ТА РЕШІТКИ

Ці компоненти можна зняти, щоб полегшити чистку.

Пальники потрібно мити губкою та мильною водою або м'яким миючим засобом, добре витерти та встановити на місце. Перевірити, щоб канали відбивачів полум'я були не закупорені. Пересвідчитись, що зонд термопари безпеки і електрод запалювання завжди добре вичищені; це гарантує оптимальне функціонування.

• ГАЗОВІ КРАНИ

Вірогідне змашування кранів повинно виконуватись виключно кваліфікованими спеціалістами.

Якщо рух кранів утруднюється або є інші функціональні відхилення в роботі, слід викликати представника сервісного центру.

ІНСТРУКЦІЇ ДЛЯ СПЕЦІАЛІСТІВ З УСТАНОВЛЕННЯ

ВАЖЛИВЕ ПОПЕРЕДЖЕННЯ:

Наступні операції повинні виконуватись виключно кваліфікованим персоналом згідно діючих нормативів. Виробник не відповідає за вірогідні збитки, викликані недотриманням цього положення.

УСТАНОВЛЕННЯ

• ПРИМИЩЕННЯ

Цей прилад не оснащено пристроєм для видалення продуктів горіння, а, отже, слід виводити їх назовні через витяжку або електровентилятор, які включаються кожного разу, коли працює плита.

ІНСТРУКЦІЇ ДЛЯ СПЕЦІАЛІСТІВ З УСТАНОВЛЕННЯ

Приміщення, в якому встановлюється прилад, повинне мати природний приплив повітря для нормального горіння газу і для вентиляції самого приміщення; об'єм потрібного повітря має бути не менше 20 м³/год. на 1 кВ установленої потужності. Повітря повинне поступати через постійні отвори, виконані у стінах приміщення, що виходять назовні.

Вентиляція може надходити також із примикаючого приміщення.

Отвори повинні мати мінімальний переріз 200 см².

• УСТАНОВКА ПОВЕРХНІ

Прилад виготовлено для вбудування в термостійкі меблі.

Стінки меблів повинні витримувати T=65^ плюс навколишня температура.

Робочі поверхні мають ступінь захисту проти надмірного нагрівання типу Y, отже їх можна встановлювати біля меблів, висота яких не перевищуватиме висоту плити.

Уникайте установлення приладу поблизу легкозаймистих матеріалів, таких як штори, портьєри тощо.

Виконати отвір у меблевій поверхні розміром 550 мм x 470 мм, дотримуючись відстані принаймні 50 мм від краю плити до примикаючих стінок.

Вірогідний підвісний модуль над робочою поверхнею повинен бути установлений на відстані мінімум 760 мм.

Радимо ізолювати плиту від нижчерозташованих меблів з допомогою сепаратора, залишивши принаймні 10 мм для зони зниження тиску (мал. 3).

• КРІПЛЕННЯ ПОВЕРХНІ

Кожна робоча поверхня оснащена спеціальною прокладкою, яку потрібно нанести під край плити якнайближче до самого краю (мал. 4). Уставити робочу поверхню в отвір, зроблений в меблях, та заблокувати її гачками кріплення С (мал. 5).

• ПІДКЛЮЧЕННЯ ДО ГАЗУ

Пересвідчитись, що робоча поверхня відлагоджена для газу, що у вашій мережі (див. етикетку на задній частині приладу). Дотримуйтесь інструкцій наведених в параграфі "Трансформації та регулювання" для вірогідної адаптації до різного типу газу.

Прилад слід підключати до газопроводу за допомогою металевих негнучких труб згідно з місцевими нормативами або металевих гнучких труб на стаціонарній стіні.

Різьба на вході газу плити має 1/2". Підключення не повинно провокувати навантаження на газову рампу.

Після підключення перевірити герметичність з'єднань за допомогою мильного розчину.

• ЕЛЕКТРИЧНЕ ПІДКЛЮЧЕННЯ

Підключення до електромережі повинно бути виконано кваліфікованим спеціалістом згідно діючих нормативів.

Напруга мережі електроживлення повинна відповідати тій, що вказана на етикетці виробу.

Перевірити, чи має ваша електромережа ефективне заземлення згідно діючих нормативів та правил з безпеки. Заземлення є обов'язковим.

Якщо плита поставляється без вилки, приєднати підходящу вилку до шнура живлення.

Для прямого підключення до мережі слід передбачити установку пристрою, що забезпечить відключення від мережі, з таким відкриттям контактів, що сприяє повному відключенню в умовах перенапруги категорії III згідно правил з установлення

ІНСТРУКЦІЇ ДЛЯ СПЕЦІАЛІСТІВ З УСТАНОВЛЕННЯ

ТРАНСФОРМАЦІЇ ТА РЕГУЛЮВАННЯ

• ЗАМИНА ФОРСУНОК

Якщо прилад відрегульовано для іншого типу газу, ніж у вашому газопроводі, потрібно замінити форсунки пальників.

Вибір форсунок для заміни слід зробити згідно таблиці "Технічні характеристики".

Виконати наступні дії:

• Зняти решітки і пальники
• 3 допомогою ключа типу "L" відкрутити форсунку "U" (мал.4) і замінити її на підходящу
• Зафіксувати міцно форсунку

• РЕГУЛЮВАННЯ ПАЛЬНИКІВ

Регулювання "мінімуму" завжди має бути правильним, полум'я не повинно гаснути навіть при різкому переході з позиції "максимум" до позиції "мінімум". Якщо цього не відбувається, слід відрегулювати "мінімум" наступним чином:

• запалити пальник;
• повернути кран до позиції "мінімум" (маленьке полум'я);
• зняти ручку зі штанги крана;
- з допомогою викрутки типу "С" у отворі "F" або біля штанги крана (мал.5) відрегулювати гвинт "by-pass" до "мінімуму".

Для пальників, що працюють на G 30, гвинт "by – pass" потрібно закрутити повністю.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

• ЗАМИНА ШНУРА ЖИВЛЕННЯ

У випадку заміни шнура живлення потрібно використовувати шнур типу H05 VV-F або H05RR-F з перерізом 3x0,75мм²

Виконати підключення до клемної коробки як показано на мал. 6:

• провід коричневий L фаза
• провід голубий N нейтральний
• провід зелено-жовтий заземлення

ПАЛЬНИКИ		ГАЗ	РОБОЧИЙ ТИСКМБАР	СПОЖИ-ВАННЯ		ДІАМЕТР ФОРСУНКИ1/100 мм	ДІАМЕТР BY - PASS КРАНА1/100 мм	ПОТУЖНІСТЬ (Вт)
No	НАЗВА г/			год	л/год			Макс. Мін.
1	ШВИДКИЙ	G30	28-30	218	-	87	42	3000	950
		G31	37	214	-	87	42	3000	950
		G20	20	-	286	129	Reg.	3000	950
2	СТАНДАРТНИЙ	G30	28-30	120	-	65	31	1650	600
		G31	37	118	-	65	31	1650	600
		G20	20	-	157	97	Reg.	1650	600
3	ДОПОМІЖНИЙ	G30	28-30	73	-	50	27	1000	450
		G31	37	71	-	50	27	1000	450
		G20	20	-	95	77	Reg.	1000	450
4	УЛЬТРА- ШВИД-КИЙ	G30	28-30	255	-	94	60	3500	2100
		G31	37	250	-	94	60	3500	2100
		G20	20	-	334	141	Reg.	3500	2100

Цей продукт відповідає Директиві EU 2002/96/EEC.

Символ «перекреслений сміттєвий контейнер» на виробі вказує на те, що після спливання терміну використання цей виріб має бути утилізований окремо від побутових відходів. Виріб необхідно направити до спеціалізованого центру збирання брухту для електричних та електронних пристроїв або відправити дилеру під час купівлі нового аналогічного виробу.

Власник несе відповідальність за належну відправку виробу наприкінці терміну його використання структурам, відповідальним за утилізацію. Чинним законодавством передбачені штрафні санкції за порушення щодо утилізації відходів.

Відокремлений збір виробів, призначених до переробки й утилізації, сумісний із умовами збереження навко- лишнього середовища, робить внесок до запобігання можливим негативним наслідкам для довкілля, здоров'я та безпеки і служить належній переробці матеріалів виробу.

За докладнішою інформацією про доступні системи збору зверніться до місцевої служби утилізації побутових відходів або магазину, в якому було придбано виріб.

• ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ЗАПЧАСТИНИ

Вся наша продукція, перед тим, як залишити фабрику, була налагоджена та випробувана кваліфікованим та досвідченим персоналом з метою забезпечення її найкращих робочих параметрів.

Оригінальні запчастини та аксесуари можна замовити та придбати через торгову мережу або в авторизованих сервісних центрах. Вашу заявку Ви можете зробити звернувшись на нашу інформаційну лінію 0-800-500-514, або до відповідного розділу нашого сайту www.freggia.com

Кожний ремонт або налаштування повинні бути виконані кваліфікованим персоналом та відповідно до вимог торговельної марки Freggia. Виходячи з вищезазначеного, радимо завжди звертатись до авторизованого сервіс-центру (зробивши дзвінок на безкоштовний номер підтримки 0-800-500-514 зі стаціонарних номерів у межах України), зазначивши марку, модель та заводський номер. Уся ця інформація знаходиться на заводській інформаційній етикетці, яка розташована з тильної сторони виробу та на упаковці. Наведена інформація надасть можливість представнику сервіс-центру оформити виклик майстра та підібрати необхідні запчастини і аксесуари і гарантує своєчасне та ефективне обслуговування. Радимо записати ці дані тут, щоб завжди мати їх під рукою, або скористатись стікером з даними вашого виробу із комплекта та наклеїти в рамку, розташовану на обкладинці інструкції.

Фірма-Виробник не відповідає за можливі неточності чи помилки друку або передрукування, що містяться в цій інструкції. Також слід зауважити, що естетичне зображення наведених малюнків є достатньо умовним. Окрім того, Фірма зберігає за собою право в інтересах користувача вносити будь-які зміни у власні вироби, залишаючи незмінними основні функціональні характеристики та надійність у роботі.

Інструкцію в електронному вигляді можна завантажити на сайті www.freggia.com
