Ürün Tipi	Davlumbaz (dolap altı)
Model	HPY6SGTK
Marka	Hoover
Boyutlar (G x D x Y)	525 mm x 275 mm x 202.5 mm
Gerilim ve Frekans	220-240V AC, 50Hz
Toplam Güç	102W (maks.)
Motor Gücü	100W
Aydınlatma	2 x 1W LED modül
Kontrol Tipi	3 hızlı sürgü veya elektronik dokunmatik (versiyona bağlı olarak)
Hava Çıkış Çapı	120 mm
Montaj Boşluğu (Elektrikli Ocak)	Minimum 60 cm
Montaj Boşluğu (Gazlı Ocak)	Minimum 65 cm
Filtre Tipi	Yıkanabilir alüminyum kaset filtre
Karbon Filtre	İsteğe bağlı (devridaim modu için)
Gürültü Seviyesi	Belirtilmemiş; 3 hızda çalışır
Özel Özellikler	5 dakika otomatik kapanma zamanlayıcısı (elektronik kontrollü modeller), uzaktan kumanda (seçili modeller)
Temizlik	Dış yüzeyler sabunlu bezle; alüminyum filtre bulaşık makinesinde yıkanabilir (maks. 60°C)
Lamba Değişimi	Yetkili servise başvurun; LED modül DBR-1-H (IEC 61231)
Garanti	10 yıl yedek parça bulunabilirliği
Uygunluk	WEEE Direktifi 2012/19/EU

Sık sorulan sorular - HPY6SGTK HOOVER

Davlumbaz ile pişirme yüzeyi arasında gereken minimum mesafe nedir?

Elektrikli ocaklar için minimum mesafe 60 cm'dir. Gazlı veya diğer yakıtlı ocaklar için 65 cm'dir. Gazlı ocak kılavuzu daha büyük bir mesafe belirtiyorsa, buna uyun.

Alüminyum filtreyi nasıl temizlerim?

Alüminyum kaset filtreyi yaylı mandala basarak çıkarın. Sıcak sabunlu suyla veya bulaşık makinesinde (maksimum 60°C) yıkayın. Tekrar takmadan önce tamamen kurumasını bekleyin. Her 40 çalışma saatinde veya en az ayda bir kez yıkayın.

Davlumbazı dışarıya kanal olmadan kullanabilir miyim?

Evet, devridaim modunda kullanabilirsiniz. Bir aktif karbon filtre takmanız gerekir (yetkili servisten temin edilebilir). Karbon filtre, kullanıma bağlı olarak her 2-4 ayda bir değiştirilmelidir.

LED lambaları nasıl değiştiririm?

Gücü kesin. Ön camı kaldırın ve alüminyum filtreyi çıkarın. Plastik tırnağı serbest bırakarak lamba konektörlerini ayırın. Lamba tutma tırnaklarını boşluklarla hizalamak için döndürün ve dışarı çekin. Aynı LED modül ile değiştirin (ILCOS D kodu: DBR-1-H, 1W, 220-240V). Yardım için yetkili servise başvurun.

Davlumbaz çalışmazsa ne yapmalıyım?

Fişin takılı olduğunu ve elektrik sigortasının sağlam olduğunu kontrol edin. Açma/kapama düğmesine basıldığından emin olun. Sorun devam ederse, yetkili servise başvurun. Kılavuzdaki sorun giderme tablosuna bakın.

Davlumbazda zamanlayıcı işlevi var mı?

Evet, elektronik kontrollü modellerde 5 dakika otomatik kapanma özelliği vardır. Etkinleştirmek için herhangi bir hız simgesine (1, 2 veya 3) 3 saniyeden fazla basılı tutun. Davlumbaz 5 dakika sonra otomatik olarak kapanacaktır.

Uzaktan kumanda dahil mi?

Evet, davlumbazınız elektronik kontrollü ise, açma/kapama, lamba, hız ayarı ve zamanlayıcı için 1 uzaktan kumanda ile birlikte gelir.

Montaj için hangi tip vidaları kullanmalıyım?

Ürünle birlikte verilen 3.5x16 vidaları kullanın. Verilmemişse, kılavuzda belirtilen doğru çap ve yükseklikte vidalar satın alın. Elektrik risklerini önlemek için uygun olmayan vidaları asla kullanmayın.

Davlumbazı egzoz kanalına nasıl bağlarım?

120 mm çapında bir alüminyum kanal kullanın. Kanalı mümkün olduğunca kısa ve düz tutun, en az bükülme ile. Bağlantıları plastik kablo tutucular veya kelepçelerle sabitleyin, ancak kanatları bloke etmemek için aşırı sıkmayın.

Yedek parça veya servisi nereden alabilirim?

Bölgeniz için listelenen en yakın yetkili servis merkezine başvurun. Yedek parça talep ederken ürün model adını (alüminyum filtrenin arkasındaki etiketten) verin. Üretici, 10 yıl boyunca yedek parça bulunabilirliğini garanti eder.

KULLANIM KILAVUZU HPY6SGTK HOOVER

ÖNEMLİ GÜVENLİK TALİMATLARI DİKKATLİ OKUYUN VE GELECEK REFERANS İÇİN TUTUN

Lütfen önce bu kılavuzu okuyun!

Değerli Müşterimiz,

Ürünü kullanmadan önce kılavuzun tamamını dikkatle okuyun ve bir başvuru kaynağı olarak saklayın. Ürünü bir başkasına devretmeniz halinde kılavuzu da verin.

Üretici, bu el kitabında yer alan talimatlara uyulmaması durumunda kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.

Tüm sorularınız için yetkili servis ile iletişime geçiniz.

Kullanma kılavuzu ürünü doğru ve güvenli bir şekilde kullanmanıza yardımcı olur.

• Ürünü kurmadan ve çalıştırmadan önce kullanma kılavuzunu okuyun.
• Güvenlikle ilgili talimatlara mutlaka uyun.
• Daha sonra da ihtiyacınız olabileceği için kullanma kılavuzunu kolay ulaşabileceğiniz bir yerde saklayın.
• Ürünle birlikte verilen diğer belgeleri de okuyun.

Bu kullanma kılavuzunun başka modeller için de geçerli olabileceğini unutmayın.

Modeller arasında üretici kaynaklı farklılıklar olabilir ancak temizlik ve bakım şartları aynıdır.

Sembol Anlamı
	UYARI - DİKKAT
	ELEKTRİK ÇARPMA TEHLİKESİ
	YANGIN TEHLİKESİ

iÇİNDEKİLER

CİHAZIN TEKNİK ÖZELLİKLERİ 4

UYARI VE EMNİYET TEDBİRLERİ 6

MONTAJ VE AKSESUARLAR....11

DAVLUMBAZIN ÇALIŞTIRILMASI VE KULLANIMI 15

TEMİZLİK VE BAKIM 18

SERVİS, YEDEK PARÇA, GARANTI 20

NOTLAR 23

CİHAZIN TEKNİK ÖZELLİKLERİ

Ürün Kodu D006.52.XXX.XX.Z011
Gerilim & Frekans 220-240VAC 50Hz
Toplam ürün gücü	Min 2W.Maks. 102W.
Motor gücü 100W
Lamba gücü 2 x 1W
Kontrol Paneli 3 Kademeli / Slider Anahtar
Hava çıkış bağlantı çapı ∅120mm
Ürün genişliği 525 mm
Ürün derinliği 275 mm
Ürün yüksekliği 202,5 mm

UYARI VE EMNİYET TEDBİRLERİ

Bu ürün evde kullanılmak üzere ve havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır. Açık havada çalıştırılmak için tasarlanmamıştır.

Bu cihaz, 8 yaşından büyük çocuklar ile fiziksel, algısal veya zihinsel becerileri kısıtlı kişiler tarafından, ancak gözetim altında bulunmaları veya cihazın güvenli bir şekilde kullanımı ile ilgili talimatlar verilmesi ve ilgili tehlikelerin bilincinde olmaları durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır. 8 yaşından büyük olmadıkları ve gözetim altında olmadıkları takdirde, cihazın temizlenmesi ve kullanıcı bakımı çocuklar tarafından yapılmamalıdır. Cihazı ve kablosunu 8 yaşından küçük çocukların erişemeyeceği yerlerde saklayın.

Elektrikli ocak üstü davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığında, odanın havalandırması yeterli olmalıdır. (Havayı yalnızca odaya geri boşaltan cihazlara uygulanmayabilir)

Ambalaj malzemelerini çocukların ulaşamayacağı yerlerde muhafaza ediniz veya imha ediniz. Ambalaj malzemeleriyle çocukların bir araya gelmesi tehlikeli sonuçlara sebep olabilir.

Cihazların güvenliğinden sorumlu bir kişi tarafından, cihazın kullanımı ile ilgili gözetim ve yönetim sağlanmadıkça, bu cihazın, fiziksel, duyu ve zihinsel yetenekleri özgürlü olan (çocuklar dâhil) veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılması amaçlanmamıştır.

Herhangi bir tehlike halinde ürünün elektrik bağlantısını kesebilmek amacıyla fişin kolayca ulaşılabilir bir yerde olmasını sağlayınız.

Elektrikli ürünler çocuklar için tehlikelidir. Cihaz çalışırken çocukları elektrikli ürünlerden uzak tutunuz. Çocukların cihazla oynamalarına izin vermeyiniz.

Şebeke besleme değerleri davlumbazın tip etiketinde belirtilen değerlerle eşleşmelidir. Tip etiketine ulaşmak için cam kapağı kaldırıp filtreyi yerinden çıkartınız.

Kendi güvenliğiniz ve ürünün güvenliği için, davlumbazınızın bağlı olduğu elektrik tesisatında “Maksimum 6A” sigorta kullanınız.

Montaj esnasında, enerji kablosu, bir yere sıkıştırılmaya veya ezilmeye maruz bırakılmamalıdır. Eğer elektrik kablosu hasarlanırsa, yetkili servis veya uzman bir elektrikçi tarafından değiştirilmelidir. Bu durum enerji kablosunun ilerleyen dönemlerde hasarlanması durumu içinde geçerlidir.

Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve uzman bir kişi tarafından yapılmalıdır. Ürünün garantisi yalnızca doğru kurulumdan sonra başlar.

Ürünün montajı yapılmadan fişi prize takmayınız.

Ürününüzün enerji kablosuna topraklı fiş monte edilmiştir. Bu kablo mutlaka topraklı bir prize takılmalıdır.

Temizlik ve bakım öncesi cihazın elektrik bağlantısını kesiniz.(Cihazın fişini prizden çekerek enerjisini kesiniz.)

Uyarı: Vidaların veya sabitleme cihazının talimatlara göre takılmaması elektriksel tehlikelere neden olabilir.

Davlumbazın kurulumu tamamlandığında ürün ile elektrikli ocaklar arasında minimum 60 cm, gazlı veya diğer yakıtlarla çalışan ocaklar arasında minimum 65 cm mesafe olmalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

TR

DİKKAT: Davlumbaz, pişirme cihazları ile birlikte kullanıldığında erişilebilir parçalar ısınabilir.

Alev alabilen yiyecekler, davlumbazın altında pişirilmemelidir.

Açık alev davlumbaz için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir.

Bir alevlenme başlaması halinde, davlumbazın ve pişirme cihazlarının enerjisini kesiniz.(Cihazın fişini prizden çekerek enerjisini kesiniz.)

Ocağınızın üzerine tencere, tava pişirme kaplarını koyduktan sonra davlumbazınızı çalıştırınız. Aksi halde yüksek ısı ürününüzün deforme olmasına sebep olabilir.

Ocağınızın üzerindeki tencere, tava gibi pişirme kaplarını ocağınızın üzerinden almadan önce ocağınızı kapatınız.

Kızgın yağ içeren tencere, tava gibi pişirme kaplarını ocağınızın üzerinde bırakmayınız. İçinde kızgın yağ bulunan kaplar kendiliğinden tutuşmaya sebep olabilir. Kızartma cinsi yemek pişirirken dikkatli olunuz. Yağların kolay alevlenebilme özelliğinden dolayı perde ve örtülerinize dikkat ediniz.

Zamanında temizlenmeyen ve/veya değiştirilmeyen filtreler üzerinde biriken yağlar yangın riski yaratır.

Temizlik, periyodik zamanlarla ve uygun yöntemlerle yapılmaz ise ürününüz yangın riski taşıyabilir. Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (ayda en az bir defa olmak üzere) temizlemek gerekir.

Ürün üzerindeki mevcut filtrenin yerine, sıcaklığa ve aleve dayanıksız filtreleme malzemeleri kullanmayınız. Ürününüzü filtresiz çalıştırmayınız.

Enerji kablosu ocakların yakınından geçirilmemelidir, yüksek sıcaklığa maruz kalabileceği den eriyip yangına sebep olabilir.

Ürünün lambalarını uzun süre çalıştırmanız durumunda lambalara dokunmayınız. Lambalar sıcak olacağından elinizi yakabilir.

Özellikle belirtilmediği takdirde davlumbazı kesinlikle destek yüzeyi olarak kullanmayınız. Üzerine hiçbir ağırlık koymayınız.

Montaj için ürünle tedarik edilen vidaları kullanınız veya tedarik edilmediği takdirde, uygun vida tipini satın alınız. Kurulum için kılavuzda yer alan doğru çap ve uzunluktaki vidaları kullanınız.

Çıkış havasının boşaltılması ile ilgili düzenlemelerin yerine getirilmesi gerekir.

Gaz veya diğer yakıtları kullanan cihazlardan çıkan dumanların dışarı atılması için kullanılan baca içine, hava kesinlikle boşaltılmamalıdır. (havayı yalnızca odaya geri boşaltan cihazlara uygulanmayabilir) Davlumbazın bacası yalnızca davlumbaza ait olmalıdır. Diğer cihazlarla ortak olmamalıdır.

Davlumbazın çıkışı başka tür cihazların bacalarının bulunduğu hava kanallarına bağlanmamalıdır.

Davlumbazınıza baca bağlantısı yaptığınızda 120mm çaplı boru kullanınız. İyi performans için yapılan boru bağlantısı mümkün olduğu kadar kısa, pürüzsüz ve az dirsekli olmalıdır.

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır. Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Davlumbaz ortamdaki havayı dışarı attığı için havayla çalışan diğer aletlerin etkilenmesi söz konusu olabilir. Bu nedenle davlumbaz çalışırken, evin içerisinde temiz hava girmesine izin verilmelidir.

Baca bağlantısı olmadan aktif karbonlu filtre ile kullanımlarda, aktif karbonlu fitreleri kesinlikle yıkamayınız. Bu filtrenin kullanım sıklığına bağlı olarak ortalama 2-4 ayda bir değiştirilmesi tavsiye edilir. Değiştirmek istediğiniz zaman yetkili servis ile görüşünüz.

Bu cihaz, elektrikli ve elektronik cihazlara (WEEE) ilişkin 2012/19/EU sayılı

Atık Elektrikli ve Elektronik Ekipman Yönetmeliği 2013 Avrupa Direktifine uygun olarak etiketlenmiştir. AEEE’ler hem kirletici maddeler (çevre üzerinde olumsuz etkiye sahip olabilecek) hem de temel elementler (yeniden kullanılabilecek) içerir. AEEE’lerin kirletici maddelerden doğru bir şekilde arındırılması ve bertaraf edilmesi ve tüm malzemelerin geri kazanılması için özel işlemlerden geçirilmesi önemlidir. AEEE’lerin çevresel bir sorun haline gelmemesini sağlamada bireyler önemli bir rol oynayabilir; birkaç temel kurala uymak esastır:

- AEEE'ler evsel atık olarak değerlendirilmemelidir; - AEEE'ler belediye veya kayıtlı bir şirket tarafından yönetilen özel toplama alanlarına götürülmelidir.

Birçok ülkede, büyük AEEE’ler için evsel toplama hizmeti sunulabilir. Yeni bir cihaz satın aldığınızda, eski cihaz, satın alınan cihazla eşdeğer tipte ve aynı işlevlere sahip olduğu sürece, bir defaya mahsus olmak üzere ücretsiz olarak kabul etmesi gereken satıcıya iade edilebilir.

Cihazı Ambalajından Çıkarmadan Önce:

Elektrik tesisatınızın uygun olduğundan emin olunuz. Eğer emin değişeniz uzman bir elektrikçi çağırarak gerekli düzenlemeleri yaptırınız. Ürünün montaj edileceği yerin ve ayrıca elektrik tesisatının hazırlanması müşteri sorumluluğundadır. Ürünün kurulumunda, elektrikle ilgili yerel standartlarda belirtilen kurallara uyulmalıdır. Ürünü kurmadan önce üzerinde herhangi bir hasar olup olmadığını kontrol ediniz. Ürün hasarlıysa kurulumunu yaptırmayınız. Hasarlı ürünler güvenliğiniz için tehlike oluşturur.

Ürününüzün güvenli çalışması için iyi bir oda havalandırması şarttır.

Odanın havalandırılması için kullanılabilecek herhangi bir pencere yoksa ilave bir havalandırma (cam üzerinde menfez açılması gibi) sağlanmalıdır. Eğer mutfağınızda menfez var ise kesinlikle kapatmayınız.

Davlumbazın içinde bulunan diğer malzemelerin (örneğin; montaj aksesuarları, kullanma kılavuzu) kutu içerisindeki durumunu kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin. Kesinlikle davlumbazın içerisinde saklamayınız.

Cihazı, fayans, cam veya silikon gibi yüzeylere monte etmeyiniz.

Çocukların ambalaj malzemeleriyle oynamasına izin vermeyin!!!

DAVLUMBAZIN MONTAJI

Ürünün montajını yapmak için aşağıdaki işlem sırasını takip ediniz.

(Şekil 3)

(Şekil 4)

Cihazın Konumu:

Davlumbazın kurulumu tamamlandığında ürün ile elektrikli ocaklar arasında 60cm, gazlı veya diğer yakıtlarla çalışan ocaklar arasında 65cm mesafe olmalıdır.

(Şekil 3)

1) Ürün kutusunun içindeki montaj ekipmanlarının yanında bulunan montaj şablonunu ürünün montaj yapılacağı yüz-eye yapıştırınız.
2) Davlumbazın montaj yapılacağı dolabın alt yüzeyini, davlumbaz teknik çiziminde belirtilen ölçülerde kesiniz.

(Şekil 4)

4) Ürünün lamba soketlerini ayırınız, ürünün ön panelini ve bağlantı elemanlarını çıkararak alınız. (Şekil 6)

(Şekil 7)

3) Alüminyum kaset filtreyi uç taraftaki yaylı mandala basarak yerinden çıkartınız. (Şekil 5)

5) Cihazla birlikte verilen 3.5x16 vida kullanarak, A, B, C, D noktalarından ürünü dolaba monte ediniz. Ürünün dolaba montajını tamamladıktan sonra, ürün panelini gövdeye monte ediniz ve lamba soketlerini takınız. (Şekil 7)

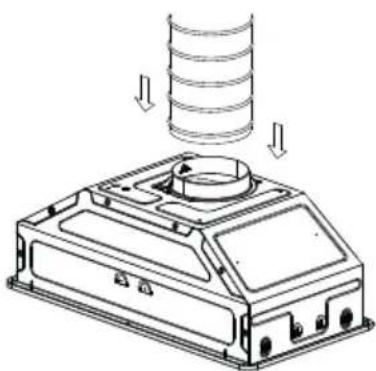

6) Davlumbaz ile alüminyum boru bağlantısını yapınız. Esnek alüminyum boruyu plastik baca üzerine geçirdikten sonra plastik kablo tutucu veya kelepçe vasıtasıyla aşırı sıkmadan sabitleyiniz. Borunun diğer ucunu duvardaki baca deliğine takınız. (Şekil 8-9)

Davlumbazınızın boru bağlantısı yapmadan önce ürün hava çıkış noktasında bulunan plastik klapelerin kontrol edilmesi gerekmektedir. Boru bağlantısını yapmadan önce davlumbazınızı çalıştırın ve klapelerin yukarı doğru hareket ettiğini ve hava çıkışına izin verdiğini tespit edin. Aksi halde klapelerin yönünü değiştirin.

(Şekil 10)

Boru bağlantısını yaparken kullandığınız plastik kablo tutucu veya kelepçenin fazla sıkılması klapelerin çalışmasını engelleyebilir. Bu sebeple bağlantısı yapılan boruyu evinizin bacasına bağlamadan önce klapelerin düzgün şekilde çalıştığını davlumbazınızı çalıştırarak kontrol ediniz.

Davlumbazınızı verimli kullanabilmek için:

Davlumbazın baca bağlantısını yaparken ürününüze göre 120 mm çaplı boru ve mümkün olduğunca az dirsek kullanınız. Alüminyum boruda yükümler ve dirsekler hava emiş gücünde azalmalara neden olacağından fazla dirsek ve yükümlerden mümkün olduğunca kaçınılmalıdır. Boru uzunluğu ne kadar artarsa, ürün performansında bir düşüş yaşanabilir.

(Şekil 11)

Alüminyum kaset filtrenin düzenli aralıklarla temizlenmesine ve karbon filtrelerin değişim sürelerine dikkat ediniz.

Davlumbazı Çalıştırmadan Önce

Davlumbazı çalıştırmadan önce tüm mekanik ve elektrik bağlantılarının yapıldığından emin olunuz.

Davlumbazın içinde herhangi bir yabancı madde bırakmayın. Etrafta ambalaj malzemesi olmadığından emin olun.

Davlumbazdaki yıkanabilir alüminyum kaset filtrenin kenarlarında bulunan mavi koruyucu bandı çıkardığınızdan emin olun. Bu koruyucu bant çıkarılmazsa yanmaz bir malzeme olduğu için yanma riski vardır, lütfen bunu unutmayınız.

Hız Seçimi

Cihazda 3 kademeli havalandırma vardır. Pişirme sırasında oluşan buhara göre düşük (1. devir) – orta (2. devir) – yüksek (3. devir) çalışma aşamalarından birini seçin. Pişirme işleminizi tamamladıktan sonra davlumbazı bir süre çalışır durumda bırakın ki kalan koku ve buhar emilsin.

Mekanik Düğme Kontrolü

Davlumbazı çalıştırmak için yukarıda gösterilen düğmelerden (1, 2 veya 3) birini seçin ve basın. İşlemi sonlandırmak için en soldaki hız sıfırlama (O) düğmesine basın. Lambayı kontrol etmek için en sağdaki lamba açma-kapama düğmesine basın.

Mekanik Kaydırmalı Kontrol

• Lambayı kapatmak için lamba anahtarını 'A' konumuna getiriniz.
• Lambayı açmak için lamba anahtarını 'B' konumuna getiriniz.
• Motoru kapatmak için motor anahtarını '0' konumuna getiriniz.
• Motoru, pişirme buhar yoğunluğuna göre en az 1 en çok 3. hız kademesinde çalıştırabilirsiniz.

Elektronik Kontrol

KumandaAlicisi	CihazAçma/Kapama	1.Devir	2.Devir	3.Devir	LambaAçma/Kapama

Davlumbazı açmak için yukarıdaki resimde bulunan ürün açma/kapama simgesine dokunun. Ardından, pişirme sırasında oluşan buharın yoğunluğuna bağlı olarak yukarıda gösterilen simgelerden (1, 2, 3) birine dokunun. İşlemi sonlandırmak için ürünün güç simgesine tekrar dokunun. Lambayı kontrol etmek için en sağdaki lamba açma/kapama simgesine dokunun.

Not: Cihazın hava tahliye fonksiyonunu kullanabilmek için cihazı açma/kapama sembolü ile açmanız gerekmektedir. Bu sembole dokunmadan cihazın motoru çalıştırılamaz. Ürünün lambası motordan bağımsız olarak çalıştırılabilmektedir.

Kumanda

Ürününüz elektronik kontrollü ise 1 adet uzaktan kumanda ile birlikte verilecektir.

(Şekil 12)

(Şekil 12)

1.Cihaz Açık/Kapalı
2. Lamba Açık/Kapalı
3. Azaltma
4.Hız artışı
5.Zamanlayıcı

Zamanlayıcı kontrolü (otomatik durdurma) 5 dk:

Cihazınız elektronik kontrollü ise pişirme işlemi bittikten sonra ortamda kalan istenmeyen koku ve buharı ortadan kaldırmak ve cihazın bir süre havalanmasını sağlamak ve kendini kapatmak için otomatik kapanma fonksiyonuna sahiptir. Otomatik durdurma işlevini etkinleştirmek için, 5 dakikalık zamanlayıcıyı etkinleştirmek üzere kontrol panelindeki herhangi bir döngü simgesine (1, 2, 3) 3 saniyeden uzun basın. Herhangi bir işlem yapılmazsa, zamanlayıcı etkinleştirildikten 5 dakika sonra cihaz kapanacaktır.

Otomatik durdurma işlevi etkinken aynı hız simgesine dokunursanız, otomatik durdurma işlevi devre dışı kalacak ve çalışmaya devam edecektir. Ayrıca, diğer hız seviyelerine geçtiğinizde bu özelliğin devre dışı bırakılacağını lütfen unutmayın. Cihazınızın otomatik olarak durmasını istiyorsanız, otomatik durdurma özelliğini yeniden etkinleştirmeniz gerekir.

Cihaz özellikleri

Davlumbaz bacalı ve bacasız mutfaklarda kullanılabilir.

Bacali Kullanmda;

Baca bağlantısı ile kullanıldığında davlumbaz bacaya bağlanmalıdır. Davlumbazınızı verimli kullanabilmeniz için bacaya giden boru sistemi en kısa yoldan gitmeli ve hava yolu açık olmalıdır. Ürünümüz bacalı kullanıma uygun olarak üretilmiştir.

Uyari!

Davlumbazın aspiratör açıklıklarına başka hiçbir hava kanalı bağlanamaz.

Bacasız Kullanımda;

Dış ortama bağlantı bacası bulunmayan ortamlarda içerideki koku ve havanın filtre edilerek tekrar iç ortama verilmesinde aktif karbonlu filtre kullanılmalıdır. Aktif karbonlu filtreyi yetkili servisinizden temin etmeniz gerekmektedir.

(Şekil 13)

Aktif karbon filtre değişimi

Üründe 2 adet karbon filtre kullanılmalıdır.

Karbon filtreyi yerine takmak için motor kapağı üzerinde bulunan kanallar ile karbon filtre üzerinde bulunan tırnakları aynı hizaya getirip saat yönünde yarım tur çeviriniz.

Çıkarmak için ise saat yönünün tersine doğru yarım tur çeviriniz.

(Şekil 14)

TEMİZLİK VE BAKIM

Temizlik

Bakım ve temizlik çalışmaları yapılmadan önce elektrik kablosu prizden çekilmeli veya davlumbazın bağlı olduğu şalter kapatılmalıdır.

*Davlumbaz yüzeyleri sabunlu suyla nemlendirilmiş bir bezle silinebilir.

Aşındırıcı veya tehlikeli kimyasallar kullanmayın.

Elektronik parçaların su veya benzeri maddelerle temas etmemesine dikkat ediniz.

Paslanmaz çelik ürünler için piyasada bulunan temizlik ve bakım ürünlerini kullanmak ürününüzün daha uzun ömürlü olmasını sağlar.

Alüminyum kaset filtreler bulaşık makinesinde yıkanabilir.

Alüminyum kaset filtre kullanım yoğunluğuna göre birkaç ayda bir (ortalama 40 saatlik çalışmadan sonra) sıcak sabunlu su ile veya mümkünse sadece bulaşık makinesinde (maksimum 60°C) temizlenmelidir.

Yıkama sonrasında alüminyum kaset filtrenin ve çerçevesinin rengi değişebilir. Bu normaldir ve filtrelerin işlevini etkilemez.

Uçtaki yaylı mandala basarak alüminyum kaset filtreyi çıkarın. Temizledikten sonra kurumaya bırakın. Kurumadan değiştirmeyin.

(Şekil 15)

Yıkanabilir alüminyum kaset filtreler

Alüminyum Kaset Filtrenizi değiştirmek isterseniz lütfen size en yakın Yetkili Servis ile irtibata geçerek talep ediniz. Bunu yapmak için, ürününüzün isim plakasındaki model numarasını vermelisiniz. Piyasada satılan diğer marka ve model filtreler ürününüz ile uyumlu değildir.

Lambalar Hakkında Genel Bilgi ve Lambaların Değişimi

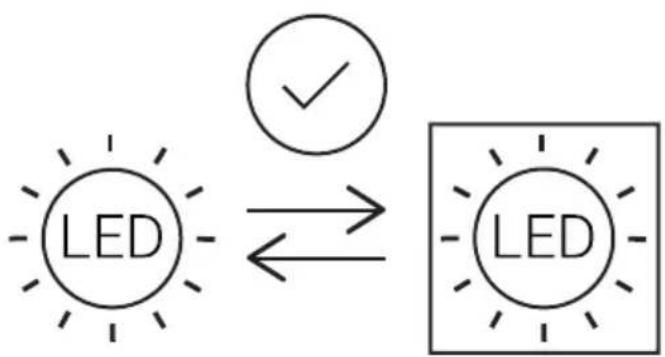

Davlumbaz LED teknolojisine dayalı bir aydınlatma sistemine sahiptir.

LED'ler ideal bir aydınlatma ve normal lambalar ile kıyaslandığında 10 kat daha uzun bir kullanım süresi ve %90 enerji tasarrufu sağlarlar.

Davlumbazın lambasında fiziksel bir deformasyon veya aydınlatması ile ilgili bir problemle karşılaşırsanız lütfen yetkili servis ile irtibata geçiniz.

Lamba yüzeyinde herhangi bir çatlama ya da kırılma meydana gelirse yetkili servisle irtibata geçerek değişimini sağlayınız.

Lambaların değiştirilmesi gerekirse lütfen aşağıdaki bilgileri kontrol edin ve bu teknik özellikleri sağlayan alternatif ile değiştirin.

• ILCOS D kodu: DBR-1-H (IEC 61231 standardına göre ILCOS D kodu)
• LED modülü - Yarı saydam plastik
• Her bir lambanın nominal gücü; 1W
• Potansiyel bir değiştirme için maksimum lamba gücü; 2 x 1W
• Lambanın gerilim aralığı; 220 - 240V
• Ürün ölçüleri; çap: 35,8 mm / yükseklik: 30 mm
  Gerekirse lambalarınızın yenilerini servisinizden temin edebilirsiniz.

Lambaların Değişimi

Lambaların değişimi öncesinde, davlumbazın enerji kablosunu fişten çıkarınız. Ardından ön camı yukarı doğru kaldırarak alüminyum kaset filtreyi yerinden çıkarınız. Daha sonra;

1. Kilitleme mekanizmasını serbest bırakıktan sonra solda gösterildiği gibi arka taraftaki plastik tırnağa basarak lamba duylarını ve fişlerini birbirinden ayırın. (Şekil 16)

1. Lambanın gövdesinden tutarak, lambanın üzerinde bulunan 2 adet tutucu tırnağı, aydınlatma paneli üzerinde bulunan boşluklara denk gelecek şekilde saat yönünde veya saat yönünün tersine doğru çeviriniz. Tutucu tırnaklarını boşluklara denk getirdikten sonra lambanın gövdesinden tutarak dışarı doğru çıkmasını sağlayınız.

(Şekil 17)

SERVİS, YEDEK PARÇA, GARANTI

Garanti İle İlgili Olarak Müşterinin Dikkat Etnesi Gereken Hususlar;

Ürün garanti belgesini muhafaza ediniz. Garanti belgesinin ibraz edilememesi durumunda ürüne garanti dışı işlem uygulanır. Ürün yanında satın alınacak yardımcı elemanlar ve aksesuarlar ürün garantisinin dışında tutulur. Kullanma kılavuzunda zamanla ve kullanıma bağlı olarak değiştirilmesi gerektiği belirtilen malzemelerde garanti dışıdır.

Aşağıdaki durumlar garanti kapsamı dışındadır:

1. Ürünün kılavuzda belirtilenin aksine kurulumu ve kullanım hatalarından meydana gelen hasar ve arızalar,
2. Ürünün müşteriye tesliminden sonraki yükleme, boşaltma ve taşıma sırasında oluşan hasar ve arızalar,
3. Voltaj düşüklüğü veya fazlalığı; hatalı elektrik tesisatı; ürünün tip etiketinde belirtilen voltaj değerinden farklı voltaj değerinde kullanımı sonucu meydana gelecek hasar ve arızalar,
4. Yangın ve/veya yıldırım düşmesi ile meydana gelecek hasar ve arızalar,
5. Ürünün kullanma kılavuzunda yer alan ve kullanıcıının dikkat etmesi gereken hususlara aykırı kullanımdan kaynaklanan arızalar.
6. Cam kırılmaları
7. Yetkili kişiler haricinde herhangi birinin cihaza müdahale etmesi ya da tamir etmeye çalışmasından kaynaklanan hatalar.
8. İmalatçının verdiği parçalar dışında herhangi bir parçanın cihaza monte edilmesinden doğacak sorunlarda.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi sorumluluğu, tüketicinin malı satın aldığı satıcı, bayi, avente ya da temsilciliklerine aittir. Garanti belgesi üzerinde tahrifat yapıldığı, ürün üzerindeki orijinal seri numarası kaldırıldığı veya tahrif edildiği takdirde bu garanti geçersizdir. Davlumbazlarda kullanılan alüminyum filtreler kılavuzda belirtildiği sürede ve şekilde temizlenmelidir. Filtrelerde kullanım neticesinde zamanla kararma, renk değişikliği görülebilir. Bu gibi durumlar normaldir, ürünün görev ve fonksiyonlarını yerine getirmesine engel değildir ve garanti kapsamına girmez. Paslanmaz çelik ürünlerde kılavuzda belirtilen uyarılara dikkat edilmemesi halinde kararma, oksitlenme, yüzeyde dalgalanma görülebilir. Bu gibi durumlar garanti kapsamına girmez.

Nakliye ve Taşıma ile İlgili Uyarılar

- Nakliye esnasında koli üzerinde belirtilmiş olan işaretlere uyunuz.

Eğer nakliye ihtiyacınız olursa;

• Orijinal ambalajını saklayınız.
• Orijinal ambalaj ile taşıyınız, ambalaj üzerindeki taşıma işaretlerine uyunuz.

Orijinal ambalajı yok ise;

- Davlumbazın üzerine ağır cisim koymayınız.

SATIŞ SONRASI SERVİS HİZMETLERİ:

En yakın yetkili servis acentesini öğrenmek için lütfen üretici ile iletişime geçiniz..

Aşağıdaki önlemlere uymanızı rica ederiz.

1. Ürününüzü aldığınızda Garanti Belgesini Yetkili Satıcınıza onaylaştırınız.
2. Ürününüzle ilgili hizmet talebiniz olduğunda, Tüketici Danışma Hattı'ni arayabilirsiniz.
3. Hizmet için gelen teknisyene “teknisyen kimlik kartını” sorunuz.
4. İşiniz bittiğinde servis teknisyeninden "Hizmet Fişi" istemeyi unutmayınız. Alacağınız Hizmet fişi, ilerde ürününüzde meydana gelebilecek herhangi bir sorunda size yarar sağlayacaktır.
5. Kullanım ömrü: 10 yıldır. Bu süre içerisinde üretici ürünün gerekli yedek parçalarını bulundurmayı garanti eder.

Davlumbaz çalışıyor ise:

Servis ile temasa geçmeden önce:

Fişin prize takılı olduğundan ve tesisattaki elektrik sigortasının sağlam olduğundan emin olunuz. Ürüne zarar verebilecek herhangi bir işlem yapmayınız.

Servisle temasa geçmeden önce Tablo 1'e göre davlumbazınızı kontrol ediniz.

Problem devam ediyor ise en yakın yetkili servis ile temasa geçiniz.

Servis ve Yedek Parça:

Gerekli olduğu durumlarda ürününüzün yedek parçalarını yetkili servisinizden temin edebilirsiniz. Servisiniz veya satıcınız ile temas kurduğunuzda yedek parça isteyebilmek için ürün etiketinde görebileceğiniz ürün model adını bildiriniz. Alüminyum kaset filtreyi yerinden çıkardığınızda ürün etiketini görebileceksiniz.

PROBLEM	SEBEBİ ÇÖZÜM YÖNTEMİ
Cihaz çalışmıyor.	Fiş prize takılı olmayabilir.	Fişin prize takılı olduğundan emin olun.
	Açma / Kapama tuşuna basılmamış olabilir.	Açma / Kapama tuşuna basın.
Aydınlatma çalışmıyor.	Fiş prize takılı olmayabilir.	Fişin prize takılı olduğundan emin olun.
	Ürün anahtarı çalışmıyor olabilir.	Düğmeyi kontrol edin.
	Lamba bozulmuş olabilir Lambayı değiştirin
Cihazın performansı yeterli değil veya çalışırken yüksek ses yapıyor.	Davlumbazı bacasız olarak kullanıyorsanız, karbon filtreler 4 aydan eski olabilir.	Karbon filtreleri yenisi ile değiştiriniz.
	Hava akımını sağlamak için mutfağınıza yeterli seviyede temiz hava girişi olmayabilir.	Mutfak camını açarak ortamın havalandırılmasını sağlayınız.
	Hava çıkış yolu kısmı ya da tamamen kapalı olabilir.	Hava tahliye yolunun açık olduğunu kontrol edin.

(Tablo 1)

Bu bölümdeki talimatları uygulamanıza rağmen sorunu gideremezseniz en yakın yetkili servisimize ulaşabilir veya çağrı merkezimizden destek alabilirsiniz.

AEEE Yönetmeliğine Uygundur.

Firmamızla yaşamış olduğunuz anlaşmazlıklar da şikayet ve itirazlarını zı tüketici hakem heyetlerine veya tüketici mahkemelerine başvurarak gerçekleştirilirsiniz.
