Crystal Steel Pro FHCR 755 4G TC - Ocak FRANKE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre Gazlı Ocak
Marka	Franke
Model	Crystal Steel Pro FHCR 755 4G TC
Ölçüler (gen. x der.)	750 x 510 mm
Brüt / Net Ağırlık	18 kg / 15,5 kg
Gerilim ve Frekans	220-240 V, 50/60 Hz
Güç / Elektrik Akımı	0,6 W / 16 A
Toplam Anma Gaz Gücü	10,55 kW
Ocak Sayısı	5
Ocak Tipleri (Anma Gücü)	TC (4 kW), R (3 kW), SR (1,75 kW), SR PLUS (1,9 kW), AUX (1 kW)
Cihaz Kategorisi	II 2H3+
Fabrika Gaz Tipi	G20 (doğalgaz, 20 mbar)
Gaz Değiştirme İmkanı	Evet, meme değişimi ile G30/G31 (LPG)'ye
Minimum Alev Ayarı	Evet, ayar vidası ile (tornavida sette)
Malzeme	Paslanmaz Çelik (Crystal Steel Pro)
Önerilen Tezgah Kalınlığı	50 mm
Oda Havalandırması	Gerekli – en az 100 cm² sabit havalandırma açıklığı
Yangın Koruma Sınıfı	Y
Kurulum	Sadece yetkili personel tarafından
Set İçindeki Aksesuarlar	Elastomer contalar, LPG memeleri, montaj braketleri, tornavida
Elektrik Beslemesi	Üç damarlı kablo (L, N, PE), 16 A fiş

Sık sorulan sorular - Crystal Steel Pro FHCR 755 4G TC FRANKE

Franke Crystal Steel Pro ocakta gaz tipi nasıl değiştirilir?

G20'den G30/G31'e gaz değiştirmek için sette verilen meme değişimi yapılmalıdır. Izgarayı, ocak kapaklarını ve kelebek başlıkları sökün, eski memeleri çıkarın ve tablodaki işaretlere göre yenilerini takın. Ardından ayar vidası ile minimum alevi ayarlayın. Değişiklikten sonra tip etiketine uygun etiketi yapıştırın.

Ankastre gazlı ocak nasıl kurulur?

Kurulum sadece yetkili personel tarafından yapılmalıdır. Kılavuzda belirtilen ölçülerde (bu model için 750x510 mm) tezgahta bir delik açılmalı, gaz ve elektrik bağlantıları yapılmalı, ardından ocak braketler kullanılarak sabitlenmelidir. Oda havalandırması sağlanmalıdır – en az 100 cm² kesitli sabit bir açıklık.

Ocak neden ateş almıyor?

Sebebi gazın olmaması, memelerin tıkalı olması veya düğmenin yanlış ayarlanması olabilir. Gazın açık olduğunu ve düğmenin ateşleme konumuna basılıp çevrildiğini kontrol edin. Bu işe yaramazsa servise başvurun – kendiniz tamir etmeyin.

Gazlı ocak nasıl temizlenir?

Temizlemeden önce cihazı güç kaynağından ayırın. Hafif bir deterjanla nemli bir bez kullanın, aşındırıcı maddelerden kaçının. Izgaralar ve ocak başlıkları bulaşık makinesinde yıkanabilir. Yeniden monte etmeden önce tüm parçaları iyice kurulayın.

Alev dengesiz olduğunda ne yapmalı?

Dengesiz alev, yanlış gaz basıncı veya kirli memelerden kaynaklanabilir. Basınç regülatörünün çalıştığını kontrol edin. LPG kullanıyorsanız memelerin uygun olduğundan emin olun. Ayrıca düğmenin altındaki ayar vidası ile minimum alevi ayarlayabilirsiniz.

Ocağın elektrik güç tüketimi nedir?

Ocak, 220-240 V, 50/60 Hz şebekeye bağlantı gerektirir. Elektrik gücü 0,6 W, akım 16 A'dır. Güç kablosu 3 damarlı (L, N, PE) ve 0,75 mm² kesitli, H05RR-F tipi olmalıdır.

Ocakta gaz kaçağı koruması var mı?

Kılavuzda gaz sensörü belirtilmemiştir, ancak kurulumdan sonra bağlantıların sabunlu su ile sızdırmazlığının kontrol edilmesi önerilir. Ayrıca cihaz, tehlikeyi önlemek için yeterli havalandırmaya sahip bir odaya kurulmalıdır.

Montaj deliği ölçüleri nedir?

FHCR 755 4G TC modeli için tezgahtaki işleme deliği ölçüleri 750 mm genişlik ve 510 mm derinliktir. Tezgahla aynı hizada montajda kenar frezelenmelidir – detaylı ölçüler montaj kılavuzundadır.

Tip etiketi nerede bulunur?

Tip etiketi cihazın alt kısmında bulunur. Teknik verileri, seri numarasını ve gaz kategorilerini içerir.

Ocağı altında fırın olmadan kullanabilir miyim?

Evet, ancak ocağın altına ayırıcı bir bölme monte edilmelidir. Ocak bir fırının üzerine monte ediliyorsa, fırının yeterli havalandırmaya sahip olduğundan ve kablolara erişimi engellemediğinden emin olun.

KULLANIM KILAVUZU Crystal Steel Pro FHCR 755 4G TC FRANKE

Kurulum işlemi geçerli standartlara ve düzenlemelere uygun şekilde gerçekleştirilmelidir.

Kurulum işlemi sadece uzman ve ruhsatlı personel tarafından gerçekleştirilmelidir. Üretici, bu hükümlerin yerine getirilmemesi nedeniyle oluşabilecek yaralanmalara ve hasarlara karşı hiçbir sorumluluk kabul etmez.

Gaz bağlantısı, kurulum sırasında ilgili ülkede yürürlükte olan yönetmeliklere uygun olmak zorundadır.

Tanıtım plakası

Tanıtım plakası ürünün altında bulunur.

Bölme gereksinimleri

Bu el kitapçığı, 3.sınıf bir ankastre gazlı ocak ve Y tipi elektrikli parçaları içindir.

Gaz borusunun ocağın altında bulunan bir fırının yan tarafları ile temas halinde olmayacağı en uygun şekilde açıklık bırakılmalıdır.

Yanıcı malzeme takılıyorsa, düşük gerilimli tesisat ve yangından korunma yönetmelik ve standartlarına harfiyen uyulmalıdır.

Sabit ünitelerde, bileşenler (plastik malzemeler ve kaplamalı ahşap) ısıya dayanıklı yapıştırıcılarla (min. 100°C) monte edilmelidir: Uygun olmayan malzeme ve yapıştırıcılar çarpıklık ve kopmalara yol açabilir.

Mutfak elemanında ürünün elektrik bağlantıları için yeterli yer olmalıdır. Ürünün üzerindeki asılı mutfak elemanları, rahatça iş yapılabilecek bir alan bırakılarak yeterli uzaklığa monte edilmelidir.

Önemli:

Bu ürünler, yangın riskine karşı koruma derecesine açısından „Y“ tipidir. Yan duvarla arasında 50 mm, arka tarafından 30 mm ve yukarıdaki dolaplar ile 700 mm minimum mesafe olacak şekilde ürünün arkasında tezgahın çevresinde dekoratif ahşap kenarlıklar kullanılabilir.

Ürünün 50 mm kalınlıktaki tezgahlara monte edilmesi tavsiye edilir. Boyutların farklı olması durumda, nihai değişiklikler bir teknisyen tarafından ele alınmalıdır.

Odaların havalandırılması

Ürünün monte edildiği odada yeterli hava akışı olmasını sağlamak için, yürürlükteki mevzuata uygun bir şekilde dışarıya doğru kalıcı havalandırma açıklıkları ya da kanalları olduğundan emin olun. Bırakılan tüm açıklıklar:

• En az 100 cm²'lik bir kesite sahip olmalıdır;
• İçeriden veya dışarıdan tıkanmayacak şekilde yapılmalıdır;
• Havalandırma açıklığının küçülmemesi için uygun bir koruma sağlanmalıdır;
• Dumanın çıkmasını engellemeyecek şekilde yerden uygun bir yükseklikte olmalıdır.

Açıklıklar bitişik odanın duvarına yapılırsa, bu odada doğrudan bir havalandırma bulunmalıdır ve şunlardan biri olarak kullanılıyor olmamalıdır:

• Yatak odası
• Binanın ortak kullanım alanı
• Yangın tehlikesi bulunan bir alan

Ürünü test edip incelemeden önce havalandırma açıklığının yapıldığı odada başka bir kullanıcıının çalışması nedeniyle düşük basınç olmadığından ve iki oda arasındaki havalandırmanın örneğin kapının altı ile zemin arasındaki boşluğun artırılması gibi kalıcı çözümler yoluyla garanti edildiğinden emin olun. Duman tahliyesinin bir bacaya ya da boruya bağlantı olan bir başlık vasıtasıyla veya doğrudan dışarıya doğru gerçekleşmesi gerekir.

Kurulum işlemi

Ürün, temin edilen braketler ve aksesuarlar yoluyla üniteye sabitlenir.

Ürünün kurulumundan sonra öndeki iki tespit elemanına rahatça erişilebildiğinden emin olun.

1

▶ Tezgahtaki deliği verilen boyutlara göre hazırlayın.
Ankastre montaj için açılan deliğin etrafı boyunca tezgahı frezeleyin. Verilen boyutlara uyulduğundan emin olun.

2

Ürünün bağlantısını yapmadan önce „Gaz kaynağı bağlantısı“ bölümünde verilen bilgileri okuyun.
▶ Ürünü gaz kaynağına bağlayın.

3

Ürünün bağlantısını yapmadan önce „Elektrik bağlantısı“ bölümünde verilen bilgileri okuyun.
▶ Ürünü güç kaynağına bağlayın.

4

▶ Ürünü tezgaha doğru şekilde monte edin.
Sızdırmazlık şeridini deliğin etrafına uygulayın ve ocağı yerleştirin.
▶ Ürünü vida ve braketlerle sabitleyin.
▶ Sızdırmazlık şeridinin fazlasını temizleyin.

5

Ürün bir fırın üzerine yerleştirilmediyse:

▶ Plakalı bir separatör kullanın.

6

En kısık ateş ayarı

▶ Düğmeleri çıkarın (basmalı tip).
▶ Ocak gözlerini yakın.
En kısık ateşi ayarlamak için, ayar vidasını saat yönünde çevirerek ateşi kısabilir ve saat yönünün tersine çevirerek ateşi artırabilirsiniz. Ayar yapmak için kullanılacak tornavida aksesuarlar ile birlikte verilir.

Gaz kaynağı ile bağlantı

Kullanılacak gaz tipine göre düzenlenmiş olduğundan emin olduktan sonra, ürünü gaz kaynağına yürürlükteki mevzuata uygun olarak bağlayın. Aksi takdirde, „enjektörlerin değiştirilmesi“ bölümünde açıklanan işlemleri uygulayın.

Sıvı gaz için mevcut düzenlemelere uygun basınç regülatörleri kullanın.

Gaz kaynağına bağlantı iki şekilde yapılabilir:

A

Gazlı ocağı 12 mm çaplı sert bakır boru (3) ile bağlayın. İyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın.

B

▶ Ocağı kesintisiz yüzeyi olan, esnek çelik bir boru (2) ile bağlayın.

Bu durumda da iyi bir sızdırmazlık sağlamak için, aksesuar (1) olarak verilen elastomer contayı kullanın.

Gaz sistemleri ile ilgili mevcut mevzuata uyulduğundan emin olun.

Bağlantıyı kurduktan sonra herhangi bir sızıntı olup olmadığını kontrol etmek için sabunlu su kullanın.

Elektrik bağlantısı

FRANKE marka ocak, boş terminalleri olan 3 çekirdekli güç kablosu ile birlikte gelir.

Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum güç ve akım) ürünün özelliklerine uygun olduğundan emin olun.

Ürün güç kaynağına kalıcı olarak bağlanacaksa:

Kategori III aşırı gerilim koşullarında tamamen kesilmeyi temin eden bir kontak açıklığı mesafesine (3 mm) sahip olan, güç kaynağı bağlantısının kesilmesini sağlayan bir cihaz takın.
▶ Aşağıdaki koşulların yerine getirildiğinden emin olun:

• Evinizdeki elektrik sisteminin özelliklerinin (gerilim, maksimum çıkış ve akım) FRANKE marka ocağın özelliklerine uygun olduğundan emin olun.
• Fiş ve priz 16 A akım için uygun.
• Fişe ve prize kolaylıkla erişilebiliyor ve fiş takılıp çıkartılırken akım taşıyan herhangi bir parçaya erişilemeyecek bir konumdalar.
• Fiş zorlanmadan takılmalı ve monte edilen ürünler sonrasında dahi erişilebilir olmalıdır.
• Ürün tezgaha monte edildiğinde fişe dayanmıyor.
• Güç kablosu değiştirilirken tamamen gazlı ocaklar için olan 3 x 0,75 mm² H05RR-F tipi kablo kullanılmalıdır.
• İki ürünün terminalleri aynı fişe bağlı olmamalıdır.
• Boş terminallerin polariteleri (Mavi = Nötr = (1) / Sarı ve Yeşil = Topraklı = (2) / Kahverengi = Canlı = (3)) dikkate alınmalıdır.

Enjektörlerin değiştirilmesi

Önemli: Tüm ürünlerin fabrika ayarları doğalgaz (G20) için yapılmıştır.

Başka bir gaz tipi kullanılacak ise enjektörleri aşağıdaki şekilde değiştirin:

▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
▶ Enjektörleri sökün ve bunların yerine size verilen ve gaz kaynağı için uygun olanlar ile değiştirin ve işaretleme yerlerinin tabloda verilenlerle eşleştiginden emin olun;
▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını yeniden takın;

Bu ocak gözleri için hava ayarı yapılması gerekmez.

Ocağa erişim

Fonksiyonel parçaları içeren tepsiye erişmek için aşağıdaki adımları izleyin:

▶ Izgaraları, ocak gözü kapaklarını ve bek kapaklarını çıkarın;
Düğmeleri pimlerinden kaydırarak çıkarın;
▶ Ocak gözlerini sabitleyen vidaları çıkarın;
▶ Ocağı kaldırın.

Önemli

Ürünü başka bir gaz tipi ile kullanmak üzere dönüştürürken, ilgili etiketi (aksesuar olarak verilir) veri plakasında bulunan özel alana yerleştirin. LPG (G30 veya G31) ile çalıştırmak için, en kısık ateş ayar vidası tamamen sıkıştırılmalıdır. Bu ürünler şu kategoride temin edilir: II 2H3+.

TAMIR

Güç kablosu hasarlıysa, olası risklerden kaçınmak için kablo üretici veya servis tarafından ya da benzeri nitelikleri taşıyan bir kişi tarafından değiştirilmelidir.

Uyarı!

Üründe herhangi bir tamir işlemi gerçekleştirmeden önce güç kaynağıyla bağlantısını kesin.

TEKNIK VERILER

▶ Ürünün alt tarafından bulunan veri plakasına bakın.

Ürün tanımlama

Ürün kategorisi: II 2H3+

Güç ve ocak gözü değerleri

Ocak gözü Nominal güç (kW) Düşük güç (kW)

TC 4 1.8

R 3 0.7

SR 1.75 0.45

SR PLUS 1.9 0.45

AUX 1 0.3

Güç ve ocak gözü değerleri

Ocak gözü Nominal kapasite G20 (m3/ sa)		Enjektörler G20 20 mbar (100/mm)	Nominal kapasite G30 / G31 (g/sa)	Enjektörler G30 / G31 28-30/37 mbar (100/mm)
TC 0,381	E(2x1,01) + I(1x0,68)		291	E(2x0,68) + I(1x0,46)
R	0,286	1,28	218	0,87
SR	0,167	1,03	127	0,67
SR PLUS	0,181	1,06	138	0,69
AUX	0,095	0,78	73	0,5

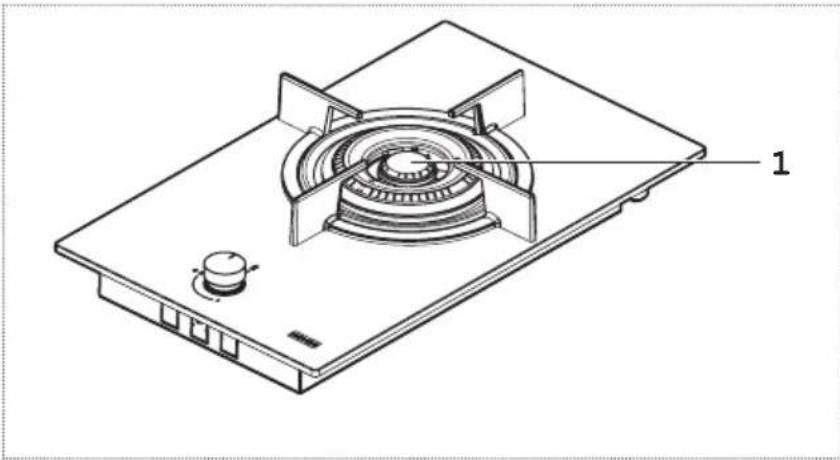

FH CR 301 1TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D)	-	310 x 510
Güç kaynağı gerilimi / frekansı 220-240 V,50/60 Hz		-
Güç / Akım 0,6 W / 16 A
Toplam yüklü gaz nominal gücü 4,00 kW
Toplam nominal güç - gaz G20 0,381 m	^3 /sa
Toplam nominal kapasite - gaz G30 / G31 291 g/sa
Yanma için gerekli hava (yüklü gaz nominalgücünün her kW için 2 m^3 /sa)	8,00

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)		M	7,5 / 6,5	kg
Ocak gözü sayısı			1
Her gözün ısı kaynağı			Gaz

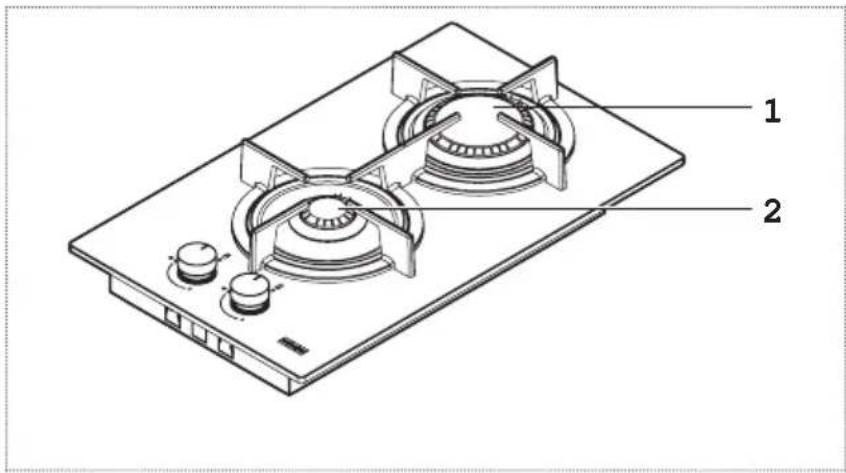

FH CR 302 2G HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D)	-	310 x 510
Güç kaynağı gerilimi / frekansı 220-240 V,50/60 Hz		-
Güç / Akım 0,6 W / 16 A
Toplam yüklü gaz nominal gücü 4,00 kW
Toplam nominal güç - gaz G20 0,381 m	^3 /sa
Toplam nominal kapasite - gaz G30 / G31 291 g/sa
Yanma için gerekli hava (yüklü gaz nominalgücünün her kW için 2 m^3 /sa)	8,00

Parametre Sembol Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	7,5 / 6,5	kg
Ocak gözü sayısı		2
Her gözün ısı kaynağı		Gaz

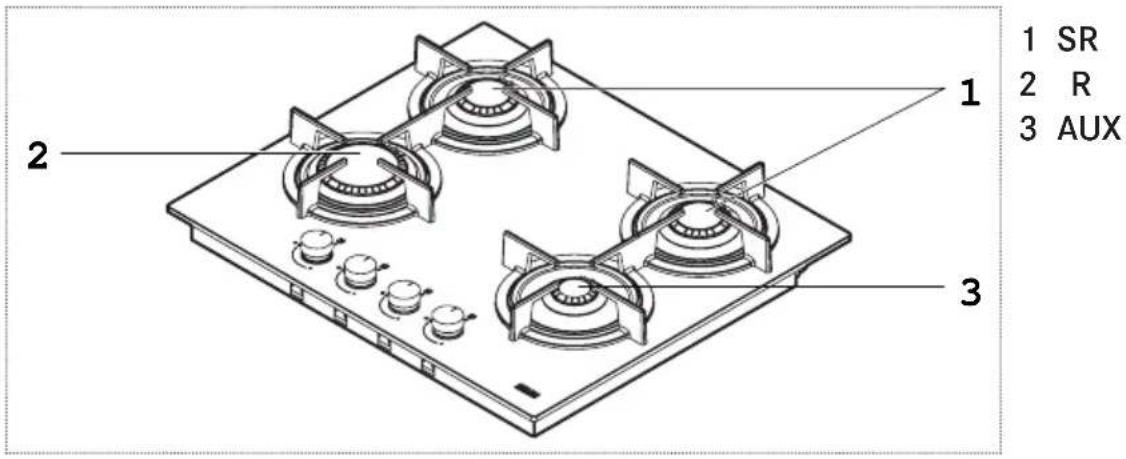

FH CR 604 4G HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 590 x 510

Güç kaynağı gerilimi / frekansı 220-240 V,

50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 7,50 kW

Toplam nominal güç - gaz G20 0,715 m

^3 /sa

Toplam nominal kapasite - gaz G30 / G31 545 g/sa

Yanma için gerekli hava (yüklü gaz

15,00

nominal gücünün her kW için 2 m³/sa)

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	14 / 12	kg
Ocak gözü sayısı		4
Her gözün ısı kaynağı		Gaz

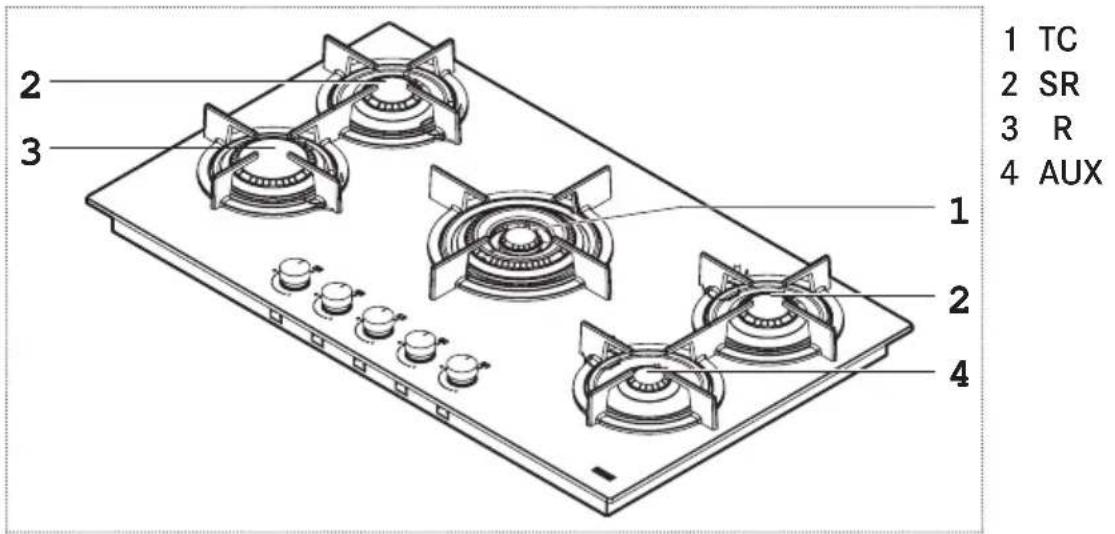

FH CR 755 4G TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 750 x 510

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 10,55 kW

Toplam nominal güç - gaz G20 1,005 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 767 g/sa

Yanma için gerekli hava (yüklü gaz nominal 21,10 gücünün her kW için 2 m³/sa)

Parametre Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	18 / 15,5	kg
Ocak gözü sayısı		5
Her gözün ısı kaynağı		Gaz

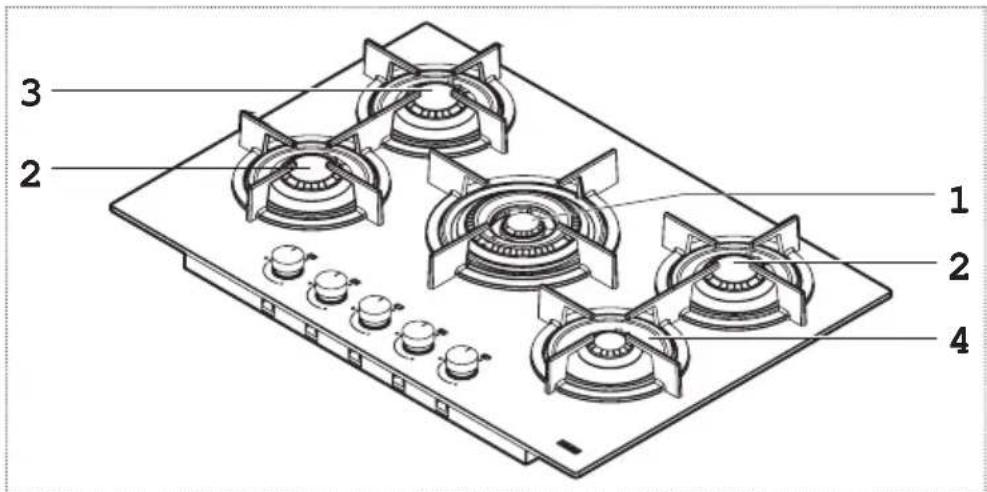

FH CR 905 4G TC HE

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 880 x 510

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 11,50 kW

Toplam nominal güç - gaz G20 1,096 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 836 g/sa

Yanma için gerekli hava (yüklü gaz nominal 23,00 gücünün her kW için 2 m³/sa)

Parametre	Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	19,5 / 17,5	kg
Ocak gözü sayısı		5
Her gözün ısı kaynağı		Gaz

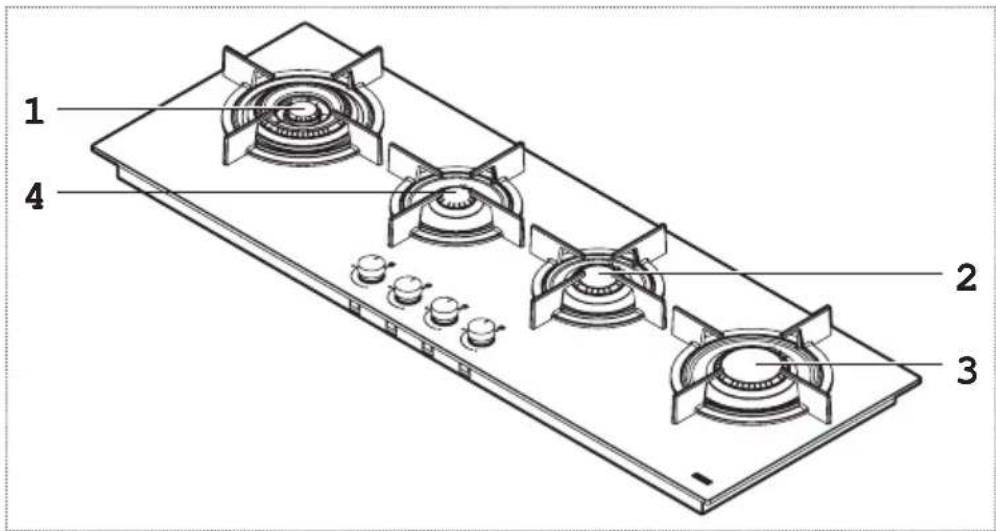

FH CR 1204 3G TC HE

1 TC
2 SR
3 R
4 AUX

Parametre Değer Boyutlar (mm)

Çalışma boyutları (G x D) - 1180 x 410

Güç kaynağı gerilimi / frekansı 220-240 V, 50/60 Hz

Güç / Akım 0,6 W / 16 A

Toplam yüklü gaz nominal gücü 9,75 kW

Toplam nominal güç - gaz G20 0,929 m ^3 /sa

Toplam nominal kapasite - gaz G30 / G31 709 g/sa

Yanma için gerekli hava (yüklü gaz nominal gücünün her kW için 2 m ^3 /sa) 19,50

Parametre	Sembol	Değer	Ölçüm birimi
Ürün ağırlığı (brüt / net)	M	24 / 18,5	kg
Ocak gözü sayısı		4
Her gözün ısı kaynağı		Gaz
