V68FUX4L0 - Ocak NEFF - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ankastre davlumbaz
Marka	Neff
Model	V68FUX4L0
Net Ağırlık	Yaklaşık 25 kg
Elektrik Beslemesi	220-240 V, 50 Hz
Motor Sayısı	1
Yağ Filtresi Türü	Yıkanabilir metal filtre
Koku Filtresi (isteğe bağlı)	Devridaim modu için karbon filtre
Akustik Filtre (isteğe bağlı)	Dış tahliye modu için
Çalışma Modları	Dış tahliye / Hava devridaimi
Tahliye Kanalı Çapı	150 mm (yuvarlak) veya eşdeğer düz
Koruma Sınıfı	1
Kurulum	Tezgaha ankastre
Maksimum Kablo Uzunluğu	2,20 m (servis aracılığıyla temin edilebilir)
Mobilya Maksimum Sıcaklığı	90 °C'ye kadar
Tezgah Taşıma Kapasitesi	Yaklaşık 60 kg
Hava Çıkış Kesiti (devridaim modu)	Süpürgelikte minimum 400 cm²
Ocak Havalandırma Kesiti	Minimum 200 cm²
Yağ Filtresi Bakımı	Bulaşık makinesinde veya elde yıkanabilir
Genel Temizlik	Yumuşak bez, aşındırıcı olmayan ürün
Güvenlik	Elektronik implant taşıyanlar için 10 cm mesafe bırakılması
Yedek Parça Bulunabilirliği	Filtreler, kanallar, adaptör (servis veya bayiler aracılığıyla)

Sık sorulan sorular - V68FUX4L0 NEFF

V68FUX4L0 davlumbaz nasıl kurulur?

Kurulum, yetkili bir uzman tarafından yapılmalıdır. Cihazla birlikte verilen montaj talimatlarını izleyin. Güvenlik mesafelerine, ankastre ölçülerine ve elektrik bağlantı talimatlarına uyun. Dış tahliye modu için 150 mm çapında bir kanal kullanın. Devridaim modu için koku filtresini ve bir difüzörü takın.

Kullanılabilir çalışma modları nelerdir?

Davlumbaz dış tahliye modu (havayı dışarı atar) veya hava devridaim modu (hava filtrelenir ve odaya geri verilir) olarak çalışabilir. Mod, elektronik kontrolün temel ayarları ile seçilebilir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri düzenli olarak temizlenmelidir. Bunları bulaşık makinesinde (yoğun program, maks. 65°C) veya elde fırça ve bulaşık deterjanı ile yıkayabilirsiniz. Tekrar takmadan önce kurulayın.

Ekranda elektrik bağlantı hatası belirirse ne yapmalı?

Ekranda 0400 E851Bume görünüyorsa, elektrik bağlantısı doğru değildir. Cihazı fişten çekin ve bağlantı şemasını (kablolarınıza göre 3N, 2N, 1N veya 2L/2N) kontrol edin. Bakır köprülerin doğru yerleştirildiğinden ve vidaların sıkıldığından emin olun.

Davlumbazı dış kanal olmadan devridaim modunda kullanabilir miyim?

Evet, devridaim modunda hava bir koku filtresi (karbon) tarafından filtrelenir ve odaya geri verilir. Herhangi bir dış kanal gerekmez, ancak mobilya süpürgeliğinde bir hava çıkışı (minimum 400 cm² kesit) ve bir difüzör bulunmalıdır.

Devridaim modu için hangi filtreler gereklidir?

Devridaim modu için yağ filtresi (her zaman mevcut) ve koku filtresi (karbon) kullanmalısınız. Koku filtresi, hava akış yönüne dikkat edilerek cihazın içine yerleştirilir. Periyodik olarak değiştirilmelidir.

Ocak üzerinde uyulması gereken güvenlik mesafesi nedir?

Davlumbaz tezgaha ankastre olduğundan, ocaklara olan mesafe kurulumla belirlenir. Optimum performans için mobilyanın arka duvarı ile duvar arasında en az 50 mm mesafe bırakılmalıdır. Taşma tankı için minimum mesafelere uyun (kılavuzdaki şekil 10-11).

Tahliye ve devridaim arasında görüntüleme modu nasıl değiştirilir?

Geçiş, elektronik kontrolün temel ayarları üzerinden yapılır. Kullanım kılavuzunun 'Temel Ayarlar' bölümüne bakın. Dış tahliye modunda, havalandırmanın doğru çalışması için görüntüleme buna göre ayarlanmalıdır.

Yedek parçaları nereden satın alabilirim?

Yedek parçalar (filtreler, kanallar, adaptör, güç kablosu) Neff servisinden, markanın web sitesinden veya yetkili satıcılardan temin edilebilir. Güvenlik ve performans için orijinal parçalar kullanın.

Davlumbaz tüm ocak türleriyle uyumlu mu?

Evet, bu davlumbaz aynı tezgaha ankastre ocakla birlikte kurulmak üzere tasarlanmıştır. Her tür ocaktan (gaz, indüksiyon, seramik) buharı emer. Ocak için mobilyada minimum 200 cm² havalandırma sağlanmasına dikkat edin.

KULLANIM KILAVUZU V68FUX4L0 NEFF

Klargjøre tilkoblingskontakten

1. Løsne skruen.

→ Fig. 15

1. Løft opp trekkavlastningen med en skrutrekker.

→ Fig. 16

1. Løsne trekkavlastningen.

→ Fig. 17

Ambalajından çıkardıktan sonra tüm parçalarda nakliyeden kaynaklanan hasarlar olup olmadığını ve parçaların eksiksiz olup olmadığını kontrol edin.

→ Sek. 1

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz.

→ Sek.

Cihaz boyutları

Burada cihazın ölçülerini bulabilirsiniz

→ Şek. 3

Düz kanal dirsekleri için montaj ölçüleri

Burada düz kanal dirsekleri için montaj ölçülerine ilişkin bir genel bakış bulabilirsiniz.

Yandan görünüm:

→ Sek. 4, → Sek. 5, → Sek. 6

Önden görünüm:

→ Sek. 7

Kurulum varyantları

Burada çeşitli kurulum varyantlarına ilişkin bir genel bakış bulabilirsiniz.

Hava dolaşımı modu için koku filtresi ve adaptör:

→ Sek. 8

Kirli hava işletimi için akustik filtresi ve conta:

→ Sek. 9

Not: Kurulum için uygun kanalları müşteri hizmetlerinde, web sitemizden veya yetkili satıcıdan temin edebilirsiniz.

Emniyet mesafeleri

Cihazın emniyet mesafelerine uyunuz.

Taşma haznesine yönelik mesafeler:

→ Sek. 10

Taşma haznesinin konumu:

→ Sek. 11

Duvar ile mobilyanın arka paneli arasındaki mesafe 50 mm olduğunda, en iyi performans elde edilir.

Mesafe daha düşük olduğunda performans azalır.

→ Sek. 12

Çalışma tezgahı kesitindeki emniyet mesafelerine dikkat ediniz.

Çekmecenin maksimum yüksekliğini aşan nesneler çekmeceye yerleştirilmemelidir. Bu nesneler cihazın tabanına çarpabilir ve fonksiyonların arızalanmasına neden olabilir.

→ Şek. 13

Genel uyarılar

■ Bu kılavuzu dikkatlice okuyunuz.
■ Sadece eğitimli bir uzman bu cihazın bağlantısını gerçekleştirebilir.
- Tüm çalışmalara başlamadan önce akım beslemesi kesilmelidir.
■ Bu cihaz, teknelerde veya araçlarda kullanılmamalıdır.
- Çalışma tezgahı üreticisinin önerilerine uyulmalıdır.

Emniyetli montaj

Cihazı monte ederken bu güvenlik bilgilerini dikkate alınız.

Kullanım güvenliği sadece montaj kılavuzuna göre yapılmış uzman bir montaj neticesinde sağlanır.

Kurulum yerinde cihazın sorunsuz çalışmasından montajı yapan sorumludur.

Not: Bu cihaz, pişirme alanındaki pişirme kaplarından çıkan buharları yakalamak için tasarlanmıştır. Buharlar diğer cihazlar (mutfak aletleri veya ocaklar gibi) tarafından tutuluyorsa, havalandırma sisteminin verimliliği hava girişi ile buharların kaynağı arasındaki mesafeye bağlıdır.

⚠️ UYARI – Tehlike: Manyetizma!

Cihazda kalıcı mıknatışlar vardır. Bu mıknatışlar elektronik implantları, örneğin kalp pillerini veya insulin pompalarını etkileyebilir.

- Elektronik implant bulunan kişiler cihazla en az 10 cm mesafeyi korumalıdır.

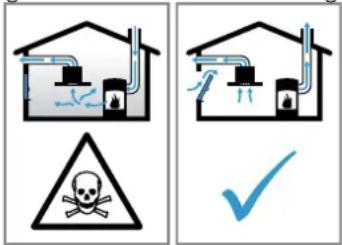

⚠️ UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir. Hava dolaşımlı ateşlikler (örneğin gaz, yağ, odun veya kömürle çalışan sobalar, şofbenler, su ısıticıları) yanma havasını kurulum yerinden alırlar ve atık gazı bir atık gaz sistemi (örneğin baca) kanalıyla dışarıya aktarırlar. Çalışmakta olan davlumbazla birlikte mutfaktan ve komşu odalardan hava çekilir. Yeterli hava girişi sağlanmazsa vakum oluşur. Bu durumda bacadan ve atık gaz kanalından zehirli gazlar emilerek tekrar eve girer.

• Cihaz kirli hava işletiminde aynı zamanda oda havasına bağlı bir ısı kaynağı ile birlikte çalıştırıldığında havalandırmanın her zaman yeterli olmasını sağlayınız.
• Cihaz, ancak ısı kaynağının kurulum yerinde vakumun 4 Pa (0,04 mbar) değerini aşmadığı sürece tehlikesiz bir şekilde işletilebilir. Bu, ancak örneğin hava giriş/çıkış menfezleriyle birlikte kapı ve pencerelerde kapatılması mümkün olmayan hava delikleri veya başka teknik önlemlerle yeterli derecede yanma havası ikmalinin sağlanmasıyla mümkündür. Limit değerlere uymak için, hava giriş/çıkış menfezi tek başına yeterli olmayabilir.
• Binanın komple baca ve havalandırma sistemini değerlendirebilecek ve havalandırma için uygun önerilerde bulunabilecek baca temizleme ustası gibi yetkili kişilere mutlaka danışınız.
  ▶ Cihaz sadece hava dolaşımlı işletimde kullanılırsa, herhangi bir kısıtlama olmadan işletilmesi mümkündür.

⚠️ UYARI – Yangın tehlikesi!

Yağ filtresindeki yağ tortuları tutuşabilir.

• Cihazın yakınında kesinlikle açık ateş ile çalışılmamalıdır (örn. flambe).
• Cihazın katı yakıt (örn. odun veya kömür) kullanılarak ısıtılan bir ısıtma donanımının yakınına kurulmasına sadece, çıkarılamayan kapalı bir kapak mevcut olması halinde izin verilir. Kivilcım saçılmamalıdır.

⚠️ UYARI – Yaralanma tehlikesi!

Elektriksel veya mekanik yapıda değişiklikler yapmak tehlikelidir ve fonksiyon arızalarına neden olabilir.

- Elektriksel veya mekanik yapıda değişiklikler yapmayınız.

Montaj sırasında erişilebilen parçalar keskin kenarlı olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

▶ Koruyucu eldiven giyiniz.

Cihaz ağırdır.

▶ Cihazın hareket ettirilmesi için 2 kişi gereklidir.

- Yalnızca uygun yardımcı malzemeleri kullanınız.

⚠️ UYARI – Boğulma tehlikesi!

Çocuklar ambalaj malzemelerini başlarının üzerine geçirebilir ve ambalaj malzemesine dolanarak boğulabilir.

- Ambalaj malzemesini çocuklardan uzak tutun.

- Çocukların ambalaj malzemeleri ile oynamasına izin vermeyin.

⚠️ UYARI – Zehirlenme tehlikesi!

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

• Atık hava, devrede olan bir duman veya atık gaz bacasına aktarılmamalıdır.
• Atık hava, ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmamalıdır.
• Atık havanın devrede olmayan bir duman veya atık gaz bacasına aktarılması isteniyorsa yetkili baca temizleme ustasının iznini almanız gerekir.

Geri emilen yanıcı gazlar zehirlenmelere neden olabilir.

Aspiratör oda havasına bağlı bir ısı kaynağı ile birlikte kurulduğunda, aspiratörün elektrik beslemesine uygun bir emniyet şalteri takılmalıdır.

Elektrik bağlantısına ilişkin bilgiler

Cihazın elektrik bağlantısının güvenli şekilde sağlanması için bu bilgileri dikkate alınız.

⚠️ UYARI – Elektrik çarpması tehlikesi!

Cihazın elektrik şebekesinden ayrılması her zaman mümkün olmalıdır. Cihaz sadece kurallara uygun olarak monte edilmiş prize takılmalıdır.

• Sabit döşenen elektrik tesisatına aşırı gerilimden koruma kategorisi lll koşullarına ve kurulum yönetmeliklerine uygun olarak çok kutuplu bir kesme tertibatı takılmalıdır.
• Sabit elektrik tesisatının sadece bir elektrik teknisyeni tarafından gerçekleştirmesi gerekir. Güç kaynağının akım devresine kaçak akım koruma şalteri (RCD) montajı yapmanızı öneririz.
• Bağlantı kablosu katlanmamalı veya sıkıştırılmamalı ve keskin cisimlerden uzak tutulmalıdır.
  ■ Bağlantı kablosu, sıcak cihaz gövdelerine temas etmeyecek şekilde döşenmelidir.
  ■ Sadece cihazla teslim edilen veya teknik müşteri hizmetlerinden tedarik edilen bağlantı kablosu kullanılmalıdır.
  ■ Bu cihaz, AB parazitlenme giderme yönetmeliklerine uygundur.
• Cihaz koruma sınıfı 1'e aittir. Bu nedenle yalnızca topraklama kablosu bağlantısı kullanılmalıdır.
  ■ Hatalı bir elektrik tesisatından kaynaklanan işletme arızaları veya olası hasarlarda üretici hiçbir şekilde sorumluluk kabul etmez.

Elektrik bağlantısının hazırlanması

Gereklilik: Yalnızca ilgili eğitimi almış müşteri hizmetleri personeli, cihazın iç kısmındaki çalışmaları yapabilir veya güç kablosunu değiştirebilir.

1. Elektrik bağlantısına yönelik bilgileri dikkate alınız. Hatalı montaj, yanlış kurulum veya bağlantı durumunda garanti geçersizdir.
2. Daha uzun bir güç kablosu gerekiyorsa, müşteri hizmetlerine başvurunuz. Bağlantı kabloları 2,20 m uzunluğa kadar mevcuttur.
3. Ön montajlı kablosu olmayan cihazlarda elektrik kablosunu prize takınız.

Prizin açılması

• Prizin kapağını bir tornavida yardımıyla kaldırınız. → Şek. 14

Prizin hazırlanması

1. Civatayı gevşetiniz. → Şek. 15

2. Çekiş yükünü hafifletme mekanizmasını kaldırmak için bir tornavida kullanınız.

→ Sek. 16

1. Çekiş yükünü hafifletme mekanizmasını gevşetiniz.

→ Sek. 17

Kablonun prize takılması

1. 3 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 18

1. 2 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Şek. 19

1. 1 N'de, kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 20

1. 2 L / 2 N'de kabloyu prize aşağıdaki şekilde gösterildiği gibi bağlayınız.

→ Sek. 21

1. Kablo renklerine dikkat ediniz.

- BN: Kahverengi

- BU: Mavi

- GN/YE: Sarı ve yeşil

- BK: Siyah

- GY: Gri

1. Gerekirse, verilen bakır köprüleri bağlantı şemasına göre kurunuz.

2. Kabloları bağlayın ve ardından prizdeki vidaları sıkınız.

3. 1 N\~ veya 2 L / 2 N bağlantısında, bağlantı şemasına göre 1 vantilatör motoruna karşılık gelir.

4. Bir 2N\~/3N\~ bağlantısında, L1 fazı (Gri) vantilatör motoruna karşılık gelir.

Kablonun prize sabitlenmesi

1. Güç kablosunu çekiş yükünü hafifletme mekanizması ile sabitleyiniz.

2. Vidayı doğru konumda sıkınız.

- Akülü tornavida kullanmayınız.

→ Sek. 22

1. Prizi kapatmayı kolaylaştırmak için kabloları prizin orta kısmına yerleştiriniz.

2. Prizin kapağını kapatınız.

Hava çıkış hattına ilişkin bilgiler

Döşenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

■ Mümkün olduğunca büyük bir boru çapı ile kısa, düz bir hava çıkış borusu kullanılmalıdır.

Uzun, pürüzlü hava çıkış boruları, çok sayıda boru dirseği veya küçük boru çapları havalandırma performansını düşürür ve fanın sesini arttırır.

■ Yanmayan bir malzemeden üretilmiş bir hava çıkış borusu kullanılmalıdır.

■ Yoğuşmanın geri dönüşünü önlemek için hava çıkış borusu cihazdan 1 eğimle monte edilmelidir.

Yassi kanallar

İç kesiti yuvarlak boruların çapına uygun olan yassı kanallar kullanılmalıdır:

■ 150 mm çap yakl. 177 cm²'ye karşılık gelir.

■ Farklı boru çaplarında sızdırmaz şeritler kullanılmalıdır.

- Keskin dirseklere sahip yassı kanallar kullanılmamalıdır.

Yuvarlak borular

150°mm çapında yuvarlak borular kullanılmalıdır.

Kirli hava işletimiyle ilgili bilgiler

Kirli hava işletimi için tek yönlü kapak monte edilmelidir.

Notlar

• Cihazla birlikte tek yönlü kapak verilmediyse, bu parça yetkili satıcıdan temin edilebilir.
  ■ Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.

Mobilyanın kontrol edilmesi

1. Ankastre mobilyanın yatay olup olmadığını ve yeterli taşıma kapasitesine sahip olup olmadığını kontrol ediniz.

Cihazın maksimum ağırlığı yaklaşık 25 kg'dır. Cihazı monte ettiğiniz çalışma tezgahı, yaklaşık 60 kg'lık yüklere dayanabilmelidir.

1. Ankastre mobilyanın sağlamlığının, kesme işleminden sonra bile garanti edildiğinden emin olunuz.
2. Özellikle ince tezgahlarda, uygun alt yapılar sayesinde yük taşıma kapasitesi ve stabilite sağlayınız.

- Ilave dolum miktarı da dahil olmak üzere, cihazın ağırlığını dikkate alınız.

- Isiya ve neme dayanıklı takviye malzemesi kullanınız.

1. Montaj mobilyasının 90 °C'ye kadar ısıya dayanıklı olduğundan emin olunmalıdır.
2. Diğer cihazları altına koymayın, örn. fırınlar, soğutucu cihazlar, bulaşık makineleri veya çamaşır makineleri.
3. Cihazın düzgünlüğünü ancak montaj açıklığına monte edildikten sonra kontrol ediniz.
4. Tezgah üstü dolaba olan mesafeyi istediğiniz gibi seçebilirsiniz. Plakayı kullanırken kullanım kolaylığını ve ergonomiyi göz önünde bulundurunuz.

Mobilyanın hazırlanması

Gereklilik: Ankastre mobilyalar 90°C sıcaklığa dayanıklı olmalıdır.

1. Mobilya kesiti montaj şemasına göre işaretlenmelidir.

→ Sek. 13

1. 6 mm çapında dört delik açılmalıdır.

→ Sek. 23

1. Kesim yüzeyi ile tezgâh arasındaki açısının 90° olduğundan emin olunuz.

→ Şek. 23

Bir çekmece üzerine montaj durumunda, asgari mesafelere uyulması

1. Taşma haznesini kurulu cihazdan çıkarmak için minimum mesafeleri dikkate alınız.

→ Sek. 10

1. Taşma haznesinin konumuna dikkat ediniz.

→ Sek. 11

Adaptör ile mobilyanın havalandırma çalışmasına hazırlanması

Notlar

• Termal yalıtımı olmayan dış duvarlara veya soğuk zeminlerin üzerine kurulum yapılması önerilmemektedir ( ≥ 0,5 W/m ^2 °C).

• Çıkış kısmını doğrudan diğer cihazlara, ayırma panelleri olmadan bağlamayınız. Ayırma panellerini monte edemiyorsanız, diğer montaj seçeneklerine bakınız.

• Adaptör ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

$$ \rightarrow \text { Sek. } 2 4 $$

1. Çalışma tezgahının kalınlığı ölçülmelidir. Ölçü şablona aktarılmalı ve buna uygun bir çizgi çizilmelidir.

$$ \rightarrow \text { Sek. } 2 5 $$

1. Şablon işaretli çizgiden çalışma tezgahı kalınlığı A, kesit orta çizgisi B ve iç hava çıkışı referans çizgisi için kesilmelidir.

2. Kesitin ortası çalışma tezgahında mobilya arka panelinin orta çizgisi olarak işaretlenmelidir.

$$ \rightarrow \text { Sek. } 2 6 $$

1. Şablon mobilya arka panelinin orta çizgisine ve çalışma tezgahının alt kenarına hizalanmalıdır.

2. Arka paneldeki kesit uygun şablon yardımıyla oluşturulmalıdır.

3. Kesme işlemlerinden sonra talaşları temizleyiniz.

4. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

$$ \rightarrow \text { Sek. } \boxed {2 3} $$

Havalandırma

1. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.

- Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.

- Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

- Taban hattını kısaltarak veya uygun bir havalandırma izgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.

1. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

Hava dolaşımı işletimli cihaz ile adaptörün monte edilmesi

Adaptör üzerindeki contanın sabitlenmesi

- Adaptör üzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir.

$$ \rightarrow \text { Sek. } 2 7 $$

Adaptörün yerleştirilmesi

1. Mobilyanın arka panelindeki kesidin etrafındaki yapışkan yüzey temizlenmeli ve yağı alınmalıdır.

2. Adaptör, ocağın arka tarafındani hava çıkışına yerleştirilmelidir.

$$ \rightarrow \text { Sek. } 2 8 $$

1. Yapışkan şeridin koruyucu folyosu adaptörden çıkarılmalıdır.

$$ \rightarrow \mathfrak {S e k}. \boxed {2 9} $$

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.

2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

$$ \rightarrow \text { Sek. } 3 0 $$

Adaptörün sabitlenmesi

1. Adaptör orta braket üzerinde tutulmalı ve yan taraftaki braketlerle alt dolaptaki mobilyanın arka duvarına doğru kaydırılmalı ve yerine yapıştırılmalıdır.

$$ \rightarrow \text { Sek. } \boxed {3 1} $$

1. Gerekirse adaptörü ayrıca vidalarla sabitlenmelidir.

$$ \rightarrow \mathfrak {S e k}. \boxed {3 2} $$

Hava dolaşım kanalı ile mobilyanın havalandırma çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.

2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

$$ \rightarrow \text { Sek. } \boxed {3 3} $$

1. Hava dolaşımı işletiminde, mobilyanın taban çitasında bir hava çıkışı oluşturunuz.

2. Hava çıkışı için öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmiştir.

3. Hava akımını ve gürültüyü düşük tutmak için, taban panelindeki çıkış açıklığını olabildiğince geniş tasarlayınız.

4. Taban hattını kısaltarak veya uygun bir havalandırma izgarası ya da lamelli taban kullanarak çıkış açıklığını oluşturunuz.

5. Cihazın doğru çalışmasını sağlamak için, alt dolaptaki minimum 200°cm² kesitli bir hava çıkışından ocak yeterince havalandırılmalıdır.

6. Kesme işlemlerinden sonra talaşları temizleyiniz.

7. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

$$ \rightarrow \text { Sek. } \boxed {2 3} $$

Hava dolaşımı işletimi için hava dolaşım kanalı ile cihazın monte edilmesi

1. Hava dolaşımlı işletim için conta, hava dolaşım kanalı, difüzör ve koku filtresini kullanınız.
2. Farklı düz kanal dirsekleri için boyutlara dikkat ediniz. → Sayfa 68

Contanın sabitlenmesi

- Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir.

$$ \rightarrow \text { Sek. } 3 4 $$

Yassı kanal dirseğinin yerleştirilmesi

- Yassı kanal dirseği cihazın arka tarafındanı çıkış açıklığına yerleştirilmelidir.

$$ \rightarrow \text { Sek. } 3 5 $$

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz.

$$ \rightarrow \mathfrak {S e k}. \boxed {3 6} $$

Cihaz ile difüzör arasındaki boru bağlantısının yapılması

1. Hava dolaşım kanalının bileşenleri birbirine bağlanmalıdır.

- Düz kanal boru bağlantılarını yerlerine oturtarak sabitleyiniz.

- Ilave sabitleme için, düz kanal konnektörünü plastik PT 4x8 mm için 4 vidayla birlikte vidalayınız.

$$ \rightarrow \text { Sek. } 3 7 $$

1. Düz kanal dirseğine sahip hava dolaşım kanalını ocağın arka tarafına bağlayınız.

$$ \rightarrow \text { Sek. } 3 8 $$

1. Difüzör hava dolaşım kanalına bağlanmalıdır.

$$ \rightarrow \mathfrak {S e k}. \tag {39} $$

Mobilyanın kirli hava çalışmasına hazırlanması

1. Gerekirse mobilya arka duvarı çıkarılmalıdır.
2. Yassı kanal dirseği ile birleştirirken arka duvardaki kesit için ilgili boyutlara dikkat edilmelidir.

$$ \rightarrow \text { Sek. } 4 0 $$

1. Kesme işlemlerinden sonra talaşları temizleyiniz.

2. Kesit yüzeyleri ısıya dayanıklı ve su geçirmez biçimde yalıtılmalıdır.

$$ \rightarrow \text { Sek. } 4 1 $$

Kirli hava işletimi için cihazın takılması

1. Kirli hava işletimi için conta ve akustik filtresi kullanılmalıdır.
2. Hava çıkış hattına ilişkin bilgiler dikkate alınmalıdır. → Sayfa 70

Contanın sabitlenmesi

• Birlikte verilen conta, yassı kanal dirseğine kenardan maksimum 5 mm uzaklıkta sabitlenmelidir. → Şek. 34

Boru hattının oluşturulması

1. Yassı kanal dirseği cihazın arka tarafından çıkış açıklığına yerleştirilmelidir. → Şek. 35

2. Gerekirse daha fazla boru elemanı monte edilmelidir.

Cihazın tesgah kesitine yerleştirilmesi

1. Bağlantı kablosunun cihaza takılı olduğundan emin olunmalıdır.
2. Cihazı dikkatlice tezgah kesitine yerleştiriniz. → Şek. 36

Hava çıkış bağlantısının oluşturulması

1. Hava boşaltma borusu yassı kanal dirseğine sabitlenmelidir.
2. Kirli hava çıkış açıklığına bağlayınız.
3. Bağlantı yerleri uygun şekilde yalıtılmalıdır.

Filtrenin yerine takılması

Not: Hava dolaşımı modunda koku filtresi takılmalıdır.

Kirli hava işletiminde akustik filtre takılmalıdır.

1. Filtrenin hava akış yönü dikkate alınmalıdır.
2. Filtrelerin ikisi cihazın sağına ve soluna yerleştirilmeli, öne doğru itilmelidir. → Şek. 42
3. Diğer filtreler cihazın sağına ve soluna yerleştirilmelidir. → Şek. 43

Yağ filtresinin yerleştirilmesi

▶ Yağ filtresini yerleştiriniz.
→ Sek. 44

Elektik bağlantısının kurulması

1. Tip etiketindeki bağlantı verilerine dikkat ediniz.

2. 3 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Sek. 45

3. 2 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Şek. 46

4. 1 N'de, kabloyu şekilde gösterildiği gibi priza bağlayınız. → Şek. 47

5. 2 L/2 N'de kabloyu şekilde gösterildiği gibi prize bağlayınız. → Şek. 48

6. Kablo renklerine dikkat ediniz.

7. BN: Kahverengi

8. BU: Mavi
9. GN/YE: Sarı ve yeşil
10. BK: Siyah

11. GY: Gri

12. Bağlantı türüne bağlı olarak, fabrika çıkışı teslim edilen kablo uç kovanlarını gerekirse farklı şekilde düzenleyiniz.

13. Gerekirse iki kabloyu bağlamak için bir kablo uç kovanı kullanınız.

14. Kılcal kabloları kısaltınız.
15. İzolasyonu çıkarınız.

Fonksiyon kontrolü

1. Cihazı açınız.

2. ,0408 E0541 raniyorsa cihaz bağlantısı doğru yapılmamıştır. → "Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi", Sayfa 72

3. Cihaz ekranında hiçbir hata görünüyorsa, kullanım kılavuzu yardımıyla havalandırmanın fonksiyonunu kontrol ediniz.

Elektrik bağlantısının kontrol edilmesi ve düzeltilmesi

1. Cihazın elektrik bağlantısını kesiniz.

2. Cihazdaki bağlantının ve bina tarafından bağlantının bu montaj kılavuzundaki bağlantı şemasına uygun olup olmadığını kontrol ediniz. → "Elektrik bağlantısının hazırlanması", Sayfa 69 → "Elektik bağlantısının kurulması", Sayfa 72

3. 3 N için aşağıdaki şekilde dikkat ediniz. → Şek. 49

4. 2 N için aşağıdaki şekle dikkat ediniz. → Şek. 50

5. 1 N için aşağıdaki şekle dikkat ediniz. → Şek. 51

Göstergenin kirli hava işletimi moduna çevrilmesi

1. Kirli hava işletimi için gerekirse elektronik kumandanın göstergesini temel ayarlar içinde uygun biçimde değiştiriniz.
2. Kullanım kılavuzundaki temel ayarlar bölümüne dikkat ediniz.

Cihazın sökülmesi

DİKKAT!

Aletler, cihaz çerçevesine zarar verebilir. ▶ Cihazı yukarıdan bastırarak çıkarmayınız.

1. Cihaz elektrik şebekesinden ayrılmalıdır.
2. Hava çıkış kanalını sökünüz ve havalandırma bağlantılarını gevşetiniz.
3. Cihazı alttan bastırarak dışarı itiniz.

ru

Комплект поставки
