BC-AB1500-X - Kablosuz matkap SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kablosuz Kırıcı Delici
Marka	Scheppach
Model	BC-AB1500-X
Nominal Gerilim	20 V
Boşta Darbe Hızı	3400 dk⁻¹
Darbe Başına Darbe Enerjisi	9 J
Uç Tutucu	SDS-MAX (18 mm)
Ağırlık (pil hariç)	Yaklaşık 4,4 kg
Pil	Lityum-iyon, 20V IXES serisi (verilmez)
Uygun Malzemeler	Beton, duvarcılık, taş, alçı, fayans
Kullanım Amacı	Keski ve ağır yıkım
Garantili Ses Gücü Seviyesi	94 dB(A)
Ses Basıncı Seviyesi	86 dB(A) (K=3 dB)
Titreşim (ana tutamak)	16,93 m/s² (K=1,5 m/s²)
Titreşim (ek tutamak)	10,10 m/s² (K=1,5 m/s²)
Sürekli Çalışma Fonksiyonu	Evet, anahtar kilidi ile
LED Aydınlatma	Dahili çalışma lambası
Ek Tutamak	Evet, 360° döndürülebilir
Keski Sabitleme	Konumlandırma için 360° döndürme
Dahil Olanlar	Montaj anahtarı, düz keski, sivri keski, gres, kullanım kılavuzu
Bakım	Kullanımdan sonra temizlik, şanzımanın verilen gres ile yağlanması
Üretici Garantisi	5 yıl (şartlara bağlı olarak 10 yıla uzatılabilir, pil 12 ay)
Standartlar	EN 62841-1, AB direktifleri 2014/30, 2006/42, 2011/65
Önerilen Depolama Sıcaklığı	5 ila 30 °C

Sık sorulan sorular - BC-AB1500-X SCHEPPACH

BC-AB1500-X kırıcı delicisi ile hangi malzemeleri işleyebilirim?

Kırıcı delici, beton, duvarcılık, taş, alçı ve fayans üzerinde keski ve yıkım işleri için tasarlanmıştır. Delme işleri için uygun değildir.

Keski nasıl takılır ve çıkarılır?

Kilit kancasını (1a) geriye çekin, keskini alet tutucuya (1) takın, ardından kancayı bırakın. Çıkarmak için kancayı tekrar çekin ve keskini çıkarın. Takmadan önce sapı temizleyin ve hafifçe yağlayın.

Bu kırıcı delici ile herhangi bir pil kullanabilir miyim?

Hayır, yalnızca Scheppach'ın 20V IXES serisi pillerini kullanın. Bunları yalnızca bu serinin şarj cihazlarıyla şarj edin. Ayrıntılar için pil kılavuzuna bakın.

Sürekli çalışma nasıl etkinleştirilir?

Açma/Kapama anahtarına (3) basın, ardından anahtarı kilitlemek için kilit tuşuna (3a) basın. Devre dışı bırakmak için anahtara kısaca basın.

Hangi güvenlik önlemlerini almalıyım?

Her zaman koruyucu gözlük ve kulak koruyucu takın. Ek tutamağı kullanın ve aleti iki elinizle tutun. Toz maskesi ve güvenlik ayakkabısı giyin. Bol giysiler giymeyin.

Kırıcı delici bakımı nasıl yapılır?

Aleti her kullanımdan sonra kuru bir bezle veya basınçlı havayla temizleyin. Montaj anahtarıyla kapağı (2) çıkararak şanzımanı yağlayın ve gerekirse biraz gres (10) ekleyin. Çözücü kullanmayın.

Alet çalışmazsa ne yapmalıyım?

Pilin şarjlı ve doğru takıldığından emin olun (bir klik sesi duyulur). Sorun devam ederse, satış sonrası servisi ile iletişime geçin.

Hangi aksesuarlar ve yedek parçalar mevcuttur?

Piller (SBP2.0, SBP4.0), şarj cihazları (SBC2.4A vb.), keskiler (sivri, düz) ve kitler sipariş edebilirsiniz. Referanslar kılavuzda verilmiştir (örneğin: sivri keski SDS-MAX ref. 5908207013).

Kırıcı delici nasıl saklanır?

Pili çıkarın. Aleti temizleyin ve karanlık, kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın. Optimum sıcaklık 5 ila 30 °C arasıdır. Pil şarjını her üç ayda bir kontrol edin.

Bu ürünün garantisi nedir?

Üretici garantisi 5 yıldır (pil için 12 ay). Satın alımdan sonraki 30 gün içinde ürünü Scheppach web sitesinde kaydederek 10 yıla uzatabilirsiniz. Aşınan parçalar hariçtir.

KULLANIM KILAVUZU BC-AB1500-X SCHEPPACH

TR Akülü kırma çekici | Orijinal kullanma kılavuzunun çevirisi 259

1

2

1 Giriş....259 2 Amacına uygun kullanım.... 260 3 Ürün açıklaması (Res. 1-7) 260 4 Teslimat kapsamı (Res. 2) 260 5 Ambalajdan çıkarma 260 6 Teknik veriler....260 7 Güvenlik uyarıları 261 8 İşletime almadan önce 263 9 Kullanım 264 10 Çalışma bilgileri.... 264 11 Temizlik ve bakım 264 12 Depolama ve taşıma 265 13 Onarım ve yedek parça siparişi.... 265 14 Bertaraf ve geri dönüşüm.... 265 15 Arıza giderme....266 16 AB uygunluk beyanı 266 17 Patlatılmış çizim 267

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime alma-dan önce işle-tim kılavuzunu ve güvenlik u-yarılarını oku-yun ve bunları dikkate alın!		Lityum iyon a-kü
	Dikkat! Ürüne takılmış güven-lik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve ça-lıştırma talimat-larına uyulma-ması ciddi ya-ralanmalara ve hatta ölüme neden olabilir.		Ürünün garanti edilen ses gü-cü seviyesi.
	Bir koruyucu gözlük kullanın.		Ürün Avru-pa'da geçerli yönetmeliklere uygundur.
	Bir koruyucu kulaklık kullanın.		Ürün Sırbis-tan'daki geçerli yönetmeliklere uygundur.

Toz oluşan ortamlarda solunum maskesi takın!

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

İKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım

Dikkate almanız gerekenler:

İşletim kılavuzu ürünün bir parçasıdır ve güvenli, tekniğine uygun ve ekonomik işletim için önemli bilgiler içerir. Ayrıca geçerli ulusal talimatları da dikkate alın. Kullanmadan önce tüm kullanım ve güvenlik bilgilerini eksiksiz okuyun ve ürünü sadece açıklandığı şekilde kullanın. Kılavuzu muhafaza edin ve ürünü devrederken birlikte verin.

2 Amacına uygun kullanım

Ürün, ağır hizmet tipi keski ve yıkım işleri için tasarlanmıştır. Ürün aşağıdaki malzemelerde keskileme için uygundur:

• Beton • Duvar • Taş • Alçı
• Fayans

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her türlü hasardan ya da yaralanmalardan operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkan hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal aksesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

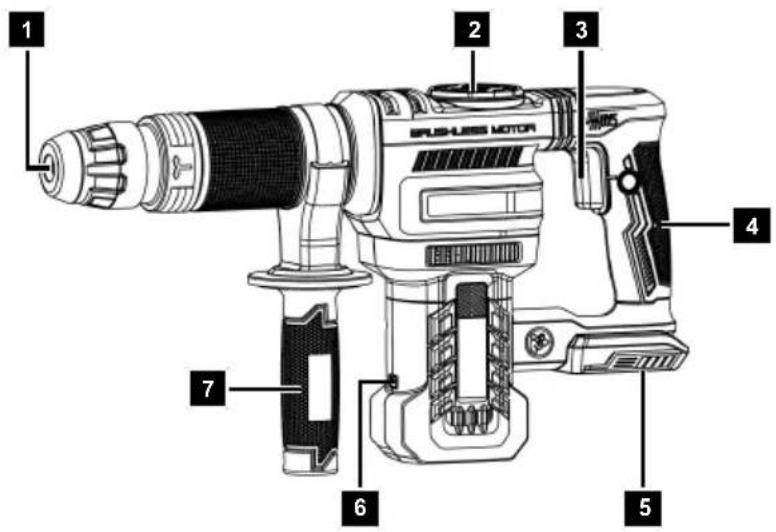

3 Ürün açıklaması (Res. 1-7)

1. Takım tutucusu 1a. Kilitleme manşonu 1b. Keski sabitlemesi
2. Kapak 2a. İki delikli montaj anahtarı
3. Açma/Kapama şalteri 3a. Sabitleme tuşu
4. Tutma yeri
5. Akü yuvası 5a. Akü* 5b. Kilit açma tuşu
6. LED çalışma lambası
7. Ek tutamak
8. Düz keski
9. Sivri keski
10. Yağlama gresi * = teslimat kapsamına dahil değildir!

4 Teslimat kapsamı (Res. 2)

Poz. Adet Tanım

2a. 1 x İki delikli montaj anahtarı

1. 1 x Düz keski
2. 1 x Sivri keski
3. 1 x Yağlama gresi

1 x Akülü kırma çekici 1 x İşletim kılavuzu

5 Ambalajdan çıkarma

UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce işletim kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılını belirtin.

6 Teknik veriler

Anma gerilimi 20 V
Nominal darbe devir sayısı 3400 min	-1
Darbe gücü	9 J
Yuva	SDS-MAX 18 mm
Ağırlık (aküsüz)	Yakl. 4,4 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü ve titreşim değerleri EN 62841-1 uyarınca tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı seviyesi LpA	86 dB
Ölçüm hatası KpA	3 dB
Ölçülen ses gücü seviyesi LwA	91,8 dB
Ses gücü seviyesi garantili LwA	94 dB

Ölçüm hatası K_wA 3 dB

Titreşim karakteristik değerleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Güvenlik uyarıları

Elektrikli aletler için genel güvenlik uyarıları

UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir. b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir. c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır. c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir. d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir. e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz. f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarınızı ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj cihazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü için uygun olan bir şarj cihazı, diğer şarj edilebilir akülerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanımda aküden sıvı sızabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine neden olabilir. f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve aküyü veya akü aletini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme veya izin verilen sıcaklık aralığının dışında şarj etme aküye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız. b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Çekicler için güvenlik talimatları

! UYARI

– Tozlar sağlığa zararlı olabilir. Bir toz koruma maskesi kullanın.

1) Tüm çalışmalar için güvenlik talimatları

a) Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir. b) Elektrikli alet ile birlikte veriliyorsa ek tutamaklar kullanın. Kontrolün kaybedilmesi yaralanmalara sebep olabilir. c) Kullanmadan önce elektrikli aleti güvenli bir şekilde destekleyin. Bu elektrikli alet yüksek bir tork üretir. Elektrikli alet çalışma sırasında güvenli bir şekilde desteklenmezse, kontrol kaybı ve yaralanmalar meydana gelebilir. d) Kullanılan delme alet ile gizli elektrik kabloları veya kendi bağlantı kablosuna isabet edebilen çalışmalar yaptığınızda cihazı izole edilmiş tutma yerlerinden tutun. Gerilim altındaki bir hatla olan temas, metal parçalarını gerilim altına alabilir ve elektrik çarpmasına neden olabilir.

Artık riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve işletim kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Bu işletim kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.

- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli seviyede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

8 İşletime almadan önce

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

Ürünü yalnızca ek tutamak takılıyken kullanın.

Bilgiler:

Ek tutamak ürün üzerinde 360° döndürülebilir ve istenen/gereken herhangi bir konuma getirilebilir.

Güvenliğiniz için, ürün çalışma sırasında sadece tutamak ve ek tutamak ile tutulabilir. Bu sayede kablolara dokunulması durumunda elektrik çarpmasını önler.

1. İlave tutamağın (7) kolunu saat yönünün tersine çevirin.
2. Ek tutamağı (7) rahat ve güvenli bir çalışma konumuna getirin.
3. Sıkmak için ek tutamağın (7) kolunu saat yönünde çevirin.

8.2 Montaj takımının (8/9) yerleştirilmesi (Res. 4)

İKAZ

Ürün çalışırken ellerinizi uygulama takımından uzak tutun.

Bilgi:

Kesici uç takımının milini temizleyin ve hafifçe yağlayın.

1. Kilitleme manşonunu (1a) geriye doğru çekin ve montaj takımını (8/9) takım tutucusuna (1) yerleştirin.
2. Kilitleme manşonunu (1a) serbest bırakın.
3. Montaj takımını (8/9) çekerek sıkı oturup oturmadığını kontrol edin. Montaj takımı (8/9) sistem nedeniyle bir miktar radyal boşluğa sahiptir.

8.3 Montaj takımının (8/9) çıkarılması (Res. 4)

1. Kilitleme manşonunu (1a) geriye doğru çekin ve montaj takımını (8/9) çıkarın.

8.4 Keski sabitlemesi (1b) (Res. 4)

Keski sabitlemesi (1b) tetiklendikten sonra montaj takımı (8/9) 360° döndürülebilir.

1. Keski sabitlemesini (1b) montaj takımı (8/9) yönünde çekin ve bu konumda tutun.
2. Montaj takımını (8/9) öngörülen konuma döndürün.
3. Keski sabitlemesini (1b) serbest bırakın ve montaj takımını (8/9) sıkı oturma yönünden kontrol edin.

8.5 Akünün (5a) akü tutucusuna (5) takılması/çıkarılması (Res. 5)

İKAZ

Yaralanma tehlikesi!

Aküyü sadece ürün kullanıma hazır olduğunda takın.

Akünün takılması

1. Aküyü (5a) akü tutucusunun (5) içine itin. Akü (5a) sesli olarak devreye girer.

Akünün çıkarılması

1. Akünün (5b) kilit açma tuşuna (5a) basın ve akü tutucusundan (5) dışarı çekin.

9 Kullanım

UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

İKAZ

Çalışma sırasında ürünü iki elinizle sıkıca tutun. Her iki kolu da kavrayın.

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sadece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

DİKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

9.1 Ürünü açma / kapatma (Res. 6)

Açma

1. Açma/kapama şalterine (3) basın.

Kapatma

1. Açma/kapama şalterine (3) bırakın.

Sürekli işletimi açma

1. Açma/kapama şalterine (3) basın.
2. Açma/kapatma şalterini (3) kilitlemek için sabitleme tuşuna (3a) basın.

Ürünü çalıştırdıktan sonra sabitleme tuşunu basılı tutmaya gerek yoktur.

Sürekli işletimin kapatılması

1. Sabitleme tuşunu (3a) çözmek ve aralıksız işletimi sonlandırmak için açma/kapama şalterine (3) kısaca basın.

9.1.1 LED çalışma lambası (6) (Res. 1)

Bu ürün, doğrudan çalışma alanını aydınlatmak ve yetersiz aydınlatılmış ortamlarda görünürlüğü artırmak için bir LED çalışma ışığı ile donatılmıştır.

İKAZ

LED çalışma lambasına veya ışık kaynağına doğrudan bakmayın.

1. LED çalışma lambası (6), ürün açılır açılmaz otomatik olarak yanar.

10 Çalışma bilgileri

• Ürüne çok fazla baskı uygulamayın. Bırakın işi ürün yapsın.
• Ürünü çalışmalar sırasında daima iki elle sıkıca tutun. Güvenli bir duruş sağlayın.

11 Temizlik ve bakım

UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

UYARI

Yanlış bakım veya temizlik çalışmaları yaralanmalara neden olabilir!

UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ürün beklenmedik şekilde çalışabilir ve yaralanmalara ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
• Ürünü soğumaya bırakın. – Kesici uç takımını çıkarın.

11.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Bakım

Bu ürünün içinde kullanıcı tarafından onarılabilen parçalar yoktur. Ürünü kontrol ettirmek ve onarmak için kalifiye bir uzmana başvurun.

- Ürünü her kullanımdan önce, hasar, gevşek, yıpranmış veya hasarlı parçalar bakımından kontrol edin.

11.2.1 Dişli kutusunun yağlanması (Res. 7)

1. Kapağı (2) çıkarın. İki delikli montaj anahtarını (2a) kullanın.
2. Dişli kutusunun yağlanması gerekip gerekmediğini kontrol edin ve gerekirse açıklığa biraz yağlama gresi (10) ekleyin.
3. Kapağı (2) kapatın. İki delikli montaj anahtarını (2a) kullanın.

12 Depolama ve taşıma

UYARI

Yaralanma ve yanma tehlikesi!

Ürün beklenmedik şekilde çalışabilir ve bundan dolayı yaralanmaya neden olabilir.

– Tüm temizlik ve bakım çalışmalarından önce motoru kapatın. - Motorun soğumasını bekleyin. - Aküyü çıkarın.

12.1 Depolama

Depolama için hazırlık

1. Uzun süreli depolamadan önce (örn. kış mevsimi) aküyü üründen çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.
3. Aküyü kısmen şarj edilmiş durumda saklayın.
4. Depolama sırasında her üç ayda bir akünün şarj durumunu kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve donmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. İşletim kılavuzunu ürünün yanında saklayın.

12.2 Taşıma

• Ürünü soğumaya bırakın.
• Ürünü, örneğin araçlarda taşıma sırasında çarpmalara, darbelere ve şiddetli titreşimlere karşı koruyun.
• Ürünü kaymaya ve devrilmeye karşı emniyete alın.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanunu uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun. Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708
Akü SBP4.0 ürün no.: 7909201709
Şarj cihazı SBC2.4A ürün no.: 7909201710
Şarj cihazı SBC4.5A ürün no.: 7909201711
Şarj cihazı SDBC2.4A ürün no.: 7909201712
Şarj cihazı SDBC4.5A ürün no.: 7909201713
StarterKit SBSK2.0 ürün no: 7909201720
StarterKit SBSK4.0 ürün no: 7909201721
Sivri uçlu keski SDS-MAX ürün no.: 5908207013
Düz uçlu keski SDS-MAX ürün no.: 5908207014
Sivri uçlu keski/düz uçlu keski SDS-MAX ürün no.:	7907900001

14 Bertaraf ve geri dönüşüm

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihazların bertaraf edilmesine yönelik bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski bataryalar, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

– Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

– Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar yalnızca Avrupa Birliği ülkelerinde kurulan ve satılan ve 2012/19/AB Avrupa Yönetmeliği'ne tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların bertarafı için farklı düzenlemeler geçerli olabilir.

Lityum bataryalar hakkında notlar

Cihazı atmadan önce bataryaları çıkarın!

• Bataryaları evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı bataryalar, zehirli buharlar veya sıvılar sızdırarak çevreye ve sağlığınıza zarar verebilir.
• Bozuk veya bitmiş aküler (AB) 2023/1542 düzenlemesi uyarınca geri dönüşüme gönderilmelidir.
• Bataryayı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.
• Bataryaları deşarj olmuş durumda bertaraf edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Bataryayı açmayın.
• Bataryaları yerel yönetmeliklere uygun olarak bertaraf edin. Şarj edilebilir bataryaları, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Arıza Olası sebep Yardım

Ürün başlatlamıyor. Akü gücü çok zayıf. Aküyü şarj edin.
Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.

16 AB uygunluk beyanı

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

Ürün adı: Akülü kırma çekici - BC-AB1500-X

Ürün no. 5908215900

AB yönetmeliği:

2014/30/AB, 2006/42/EG, 2000/14/EG_2005/88/EG, 2011/65/EU*,

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015+A11:2022;

Uygunluk değerlendirmesi prosedürü:

2000/14/AT_2005/88/AT - Ek: VI

Garanti edilen 94 dB

ses gücü seviyesi ( L_WA ):

Ölçülen 91,8 dB

ses gücü seviyesi ( L_WA ):

Onaylanmış kuruluş: TÜV SÜD

Yetkili dokümantasyon temsilcisi:

Georg Kohler

Günzburger Str. 69

D-89335 Ichenhausen
