KULLANIM KILAVUZU EIV83443CT ELECTROLUX

TR Kullanma Kılavuzu | Ocak 537

Electrolux'e hoş geldiniz! Cihazımızı seçtiğiniz için teşekkür ederiz.

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis ve onarım bilgileri:

www.electrolux.com/support

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

iÇİNDEKİLER

1. GÜVENLİK BİLGİLERİ....537
2. GÜVENLİK TALİMATLARI....539
3. MONTAJ....541
4. ÜRÜN AÇIKLAMASI 544
5. İLK KULLANIMDAN ÖNCE....545
6. GÜNLÜK KULLANIM.... 546
7. İPUÇLARI VE ÖNERİLER....551
8. BAKIM VE TEMİZLİK....554
9. SORUN GİDERME....554
10. TEKNİK VERİLER....556
11. ENERJİ VERİMLİLİĞİ 557
12. TÜKETİCİNİN SEÇİMLİK HAKLARI....558
13. ÇEVREYLE İLGILI BILGILER.... 559

1. ⚠GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış kurulum veya kullanımdan kaynaklanan yaralanma ya da hasarlardan sorumlu değildir. Talimatları, ileride kullanabilmeniz için her zaman güvenli ve kolay ulaşılabilir bir yerde tutun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

- Bu cihaz, gözetim altında bulunmaları veya cihazın güvenli şekilde kullanımı ve oluşabilecek tehlikeler hakkında bilgi verilmesi kaydıyla 8 yaş ve üzeri çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir. 8 yaşından küçük çocuklar ve ileri düzey zihinsel ile fiziksel engellere sahip kişiler gözetim altında bulunmadıkları müddetçe bu ürünü tek başına kullanmamalıdır.

• Çocuklar, cihazlarla içeren mobil cihazlarla oynamadıklarından emin olmak için gözetilmelidir.
• Tüm ambalajları çocuklardan uzak tutun ve uygun şekilde bertaraf edin.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isinabilir. Cihaz kullanılırken ve soğurken, çocukları ve hayvanları cihazdan uzak tutun.
• Ocağın çocuk emniyet sistemi varsa etkinleştirilmelidir.
• Temizlik ve kullanıcı tarafından gerçekleştirilen bakım işlemleri, gözetim altında olmadıkları sürece çocuklar tarafından gerçekleştirilmemelidir.

1.2 Genel Güvenlik

• Bu cihaz sadece pişirme amaçlıdır.
• Bu cihaz kapalı bir ortamda standart ev içi kullanım için tasarlanmıştır.
• Bu cihaz; ofis, otel misafir odası, oda-kahvaltı misafir odası, çiftlik konukevi ve bu tür kullanımın (ortalama) ev içi kullanım seviyelerini aşmadığı diğer benzer konaklama yerlerinde de kullanılabilir.
• UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında isinir. Isıtma elemanlarına dokunmaktan kaçının.
• UYARI: Başında bulunmadığınız durumlarda ocak üzerinde katı veya sıvı yağ kullanarak pişirme yapmanız yangına neden olabilir.
• Duman, aşırı ısınmanın bir göstergesidir. Pişirme esnasında oluşan alev için asla su kullanmayın. Cihazı kapatın ve ateşi bir yangın battaniyesi veya kapak vb. ile örtün.
• UYARI: Cihaz, zamanlayıcı gibi harici bir bağlantı cihazından güç almamalıdır veya yardımcı bir cihaz tarafından düzenli olarak kapatılıp açılan bir devreye bağlanmamalıdır.
• DİKKAT: Pişirme işlemi gözlemlenmelidir. Kısa süreli pişirme süreçleri sürekli olarak kontrol edilmelidir.

• UYARI: Yangın tehlikesi: Pişirme yüzeyleri üzerine eşya koymayın.

• Isınma ihtimali bulunduğundan ocak yüzeyi üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cihazı, uygun ankastre montajı yapmadan kullanmayın.
• Cihazı temizlemek için su spreyi ve buhar kullanmayın.
• Her kullanımdan sonra kontrolleri vasıtasıyla ocağı kapatın ve yalnızca tencere saptama özelliğine güvenmeyin.
• UYARI: Yüzeyde çatlak varsa, elektrik çarpması olasılığını önlemek için cihazı kapatın. Cihazın doğrudan bağlantı kutusu yoluyla elektrik şebekesine bağlanması durumunda, cihazın elektrik bağlantısını kesmek için sigortayı çıkarın. Her iki durumda da Yetkili Servis Merkezi ile iletişim kurun.
• Elektrik kablosunun zarar görmesi durumunda, bir hasarının meydana gelmesine engel olmak için, kablonun değişimi, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından yapılmalıdır.
• UYARI: Sadece pişirme cihazının üreticisi tarafından tasarlanmış veya cihazın üreticisi tarafından talimatlarda kullanıma uygun gösterilmiş ya da cihazdaki dahili ocak korumalarını kullanın. Uygunsuz korumaları kullanmak kazalara neden olabilir.

2. GÜVENLİK TALİMATLARI

2.1 Montaj

UYARI!

Cihazın montajı yalnızca kalifiye bir kişi tarafından yapılmalıdır.

UYARI!

Yaralanma veya cihazın zarar görme riski söz konusudur.

• Tüm ambalajları çıkarın.
• Hasarlı bir cihazı monte etmeyin ya da kullanmayın.
• Cihazla birlikte verilen montaj talimatlarını takip edin.

• Diğer cihazlar ve üniteler arasında olması gereken minimum mesafeyi koruyun.

• Cihazı hareket ettirdiğinizde dikkatli olun, cihaz ağırdır. Her zaman koruyucu eldiven ve koruyuculu ayakkabı kullanın.

• Nemin kabarmaya neden olmasını önlemek için dolabın kesik yüzeylerini yalıtkan malzeme ile kaplayın.
• Cihazın altını buhar ve nemden koruyun.
• Cihazı kapının yanına veya pencere altına monte etmeyin. Böylece, kapı ya da pencere açıldığında sıcak pişirme kaplarının cihazın üstünden düşmesini önleyebilirsiniz.
• Her cihazın altında bir soğutma fanı bulunmaktadır.
• Cihaz bir çekmece üzerine konulursa:
• İçeri çekilebilecek küçük kağıt parçalarını çekmece içinde tutmayın, aksi taktirde soğutucu fanlar zarar

görebilir ya da soğutma sistemi bozulabilir.

– Cihazın altı ile çekmecede saklı parçalar arasında en az 2 cm boşluk kalmasına dikkat edin.

- Cihazın altındaki dolapta bulunan tüm bölme panellerini çıkarın.

2.2 Elektrik Bağlantısı

UYARI!

Yangın ve elektrik çarpması riski.

• Tüm elektrik bağlantıları yetkin bir elektrikçi tarafından yapılmalıdır.
  • , cihaz topraklanmalıdır.
• Cihaz üzerinde herhangi bir müdahale yapmadan önce elektrik bağlantısının kesildiğinden emin olun.
• Anma değeri plakasındaki parametrelerinin ana güç kaynağının elektrik gücüne uygun olduğundan emin olun.
• Cihazın doğru şekilde monte edildiğinden emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin aşırı ısınmasına neden olabilir.
• Kriterlere uygun elektrik kablosu kullanın.
• Elektrik kablosunun dolaşmasına izin vermeyin.
• Bir şok korumasının bulunduğundan emin olun.
• Kablo üzerinde gerilme azaltıcı kelepçe kullanın.
• Cihazı yakındaki prize takarken, elektrik bağlantılarının ve, varsa, fişin sıcak cihazlara ve sıcak pişirme kaplarına temas etmesini önleyin.
• Priz çoğaltıcılarını ve uzatma kablolarını kullanmayın.
• Varsa, elektrik fişine ve elektrik kablosuna hasar vermemeye özen gösterin. Hasarlı bir elektrik kablosunu değiştirmek için Yetkili Servis Merkezimize ya da bir elektrikçiye başvurun.
• Akım taşıyan ve izole edilmiş parçaların darbe koruması araç kullanılmaksızın çıkarılamayacak şekilde takılmalıdır.
• Fişi prize sadece montaj tamamlandıktan sonra takın. Kurulumdan sonra elektrik fişine erişilebildiğinden emin olun.
• Priz gevşemisse fişi takmayın.

- Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

- Sadece doğru yalıtım malzemelerini kullanın: Hat koruyucu devre kesiciler, sigortalar (yuvasından çıkarılan vida tipi sigortalar), toprak kaçağı kesicileri ve kontaktörler.

- Elektrik tesisatı, cihazın ana şebeke bağlantısını tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olmalıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

2.3 Kullanım

UYARI!

Yaralanma, yanma ya da elektrik çarpması riski vardır.

• Cihazın teknik özelliklerini kesinlikle değiştirmeyin.
• İlk kullanımdan önce tüm ambalajları, etiketleri ve (varsa) koruyucu filmi sökün.
• Havalandırma deliklerinin kapalı olmadığından emin olun.
• Çalışır durumdayken cihazı denetimsiz bırakmayın.
• Her kullanımdan sonra pişirme bölgesini "kapalı" konumuna ayarlayın.
• Pişirme bölgesinin üzerinde çatal biçak takımı, saplı tencere ya da kalıp gibi gereçler bulundurmayınız. Pişirme sırasında bu gereçler ısınabilir.
• Cihazı ıslak ellerle veya cihaz suyla temas ettiğinde çalıştırmayın.
• Cihazınızı bir çalışma yüzeyi veya saklama yüzeyi olarak kullanmayın.
• Eğer cihazın yüzeyinde çatlak oluşursa hemen cihazın güç kaynağı ile bağlantısını kesin. Bunu elektrik çarpmasını önlemek için yapmalısınız.
• Kalp pili bulunan kullanıcılar, cihaz çalışırken indüksiyonlu pişirme bölgelerinden minimum 30 cm uzakta durmalıdır.
• Yiyecekleri sıcak yağa koyduğunuzda, yağ sıçrayabilir.
• Bu cihazın üreticisi tarafından aksi belirtilmedikçe, pişirme yüzeyi ve pişirme kabı arasında alüminyum folyo veya başka malzemeler kullanmayın.

- Yalnızca bu cihaz için üretici tarafından önerilen aksesuarları kullanın.

UYARI!

Yangın ve patlama riski söz konusudur.

• Katı ve sıvı yağlar ısıtıldığında yanıcı buhar salabilir. Yağla pişirirken alevleri veya ısıtılmış nesneleri yağdan uzak tutun.
• Çok sıcak yağdan çıkan buhar, kendiliğinden yanmaya neden olabilir.
• Gıda kalıntıları içerebilen kullanılmış yağ, ilk kez kullanılan yağdan daha düşük bir sıcaklıkta yangına neden olabilir.
• Yanıcı veya yanıcı ürünlerle ıslanan nesneleri cihazın içine, yanına veya üstüne koymayın.

UYARI!

Cihazın zarar görme riski söz konusudur.

• Yanma riskini önlemek için kontrol paneli üzerine sıcak pişirme kapları koymayın.
• Sıcak tencere kapağını ocağın cam yüzeyinin üzerine koymayın.
• Pişirme kaplarını boş iken ısıtmayın.
• Cihazın üzerinde nesne veya pişirme kabı bırakmamaya dikkat edin. Yüzey zarar görebilir.
• Pişirme bölgelerini boş pişirme kapları ile veya pişirme kapları olmadan etkinleştirmeyin.
• Döküm demir veya alt kısmı hasarlı pişirme kapları, cam / cam seramik üzerinde çiziklere neden olabilir. Bu nesneleri pişirme yüzeyinde hareket ettirmeniz gerektiğinde daima yukarı kaldırın.

2.4 Bakım ve temizlik

- Yüzey malzemesinin görüntüsünün bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Temizlemeden önce cihazı kapatın ve soğumasını bekleyin.
• Cihazı nemli yumuşak bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aksi belirtilmediği sürece aşındırıcı ürünler, aşındırıcı ovma bezleri, çözücüler veya metal cisimler kullanmayın.

2.5 Servis

• Cihazı onarmak için yetkili bir Servis Merkezine başvurun. Yalnızca orijinal yedek parçaları kullanın.
• Bu ürünün içindeki lamba(lar) ve ayrı satılan yedek parça lambalar ile ilgili olarak: Bu lambaların sıcaklık, titreşim, nem gibi ev aletlerindeki aşırı fiziksel koşullara dayanması ya da cihazın çalışma durumu hakkında bilgi vermesi amaçlanmıştır. Diğer uygulamalarda kullanılmak üzere tasarlanmamışlardır ve ev odası aydınlatması için uygun değillerdir.

2.6 Elden Çıkarma

UYARI!

Yaralanma ve boğulma riski.

• Cihazın nasıl elden çıkarılacağı hakkında bilgi almak için yerel kurumlarla iletişime geçin.
• Cihazın elektrik şebekesi bağlantısını kesin.
• Cihaza yakın şebeke elektrik kablosunu kesin ve atın.

3. MONTAJ

UYARI!

Güvenlik bölümlerine bakın.

3.1 Montaj öncesi

Ocağı kurmadan önce, aşağıdaki bilgileri bilgi etiketinden yazın. Bilgi etiketi ocağın altındadır.

Seri numarası ......

3.2 Ankastre ocaklar

Ankastre ocakları sadece standartlara uygun ankastre bölmelere ve tezgah altlarına yerleştirildikten sonra kullanın.

3.3 Bağlantı kablosu

• Ocakla birlikte bir bağlantı kablosu ve.
• Hasar gören elektrik kablosunu değiştirmek için kullanılacak kablo türü: 90 °C ve daha yüksek sıcaklığa dayanıklı H05V2V2-F. Tek bir kablo, aşağıdaki tabloya göre minimum kesite sahip olmalıdır. Yerel Servis Merkezinizle görüşün. Bağlantı kablosu yalnızca kalifiye bir elektrikçi tarafından değiştirilebilir.

UYARI!

Tüm elektrik bağlantıları kalifiye bir elektrik teknisyeni tarafından yapılmalıdır.

DİKKAT!

Kontak fisleri üzerinden bağlantı kurulması yasaktır.

DİKKAT!

Tel uçlarını delmeyin veya lehimlemeyin. Bu yasaktır.

DİKKAT!

Kabloyu, kablo uç manşonu olmadan bağlamayın.

Tek faz bağlantı

1. Kablo uç manşonunu siyah ve kahverengi tellerden çıkarın.
2. Kahverengi ve siyah kablo uçlarının yalıtım parçasını çıkarın.
3. Siyah ve kahverengi kabloların uçlarını bağlayın.
4. Paylaşılan kablonun ucuna yeni bir kablo ucu manşonu takın (özel alet gereklidir).

N L1 L2

220-240 V~400V2N~ N L

Çift faz bağlantı: 400 V2N\~ Tek faz bağlantı: 220 - 240 V\~

5x1,5 mm ^2 veya 4x2,5 mm ^2 5x1,5 mm ^2 veya 3x4 mm ^2

Yeşil - sarı Yeşil - sarı

N Mavi ve mavi N Mavi ve mavi

L1 Siyah L Siyah ve kahverengi

L2 Kahverengi

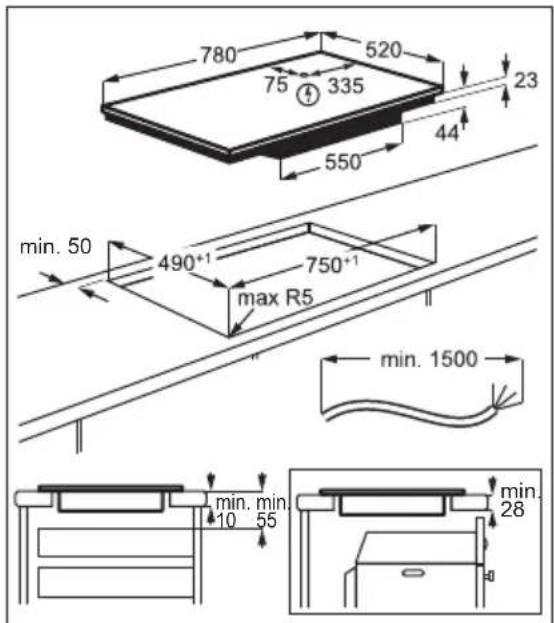

3.4 Montaj

Ocağı bir davlumbazın altına kuracaksanız, lütfen davlumbaz kılavuzundan cihazlar arasındaki minimum mesafeye bakın.

Cihaz bir çekmece üzerine monte edilmişse, ocak havalandırması, pişirme işlemi sırasında çekmecede saklanan eşyaları ısıtabilir.

Aşağıdaki şekilde belirtildiği gibi “Electrolux İndüksiyonlu Ocak nasıl kurulur - Tezgah üzeri kurulum” yazarak video eğitimini bulabilirsiniz.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Pişirme yüzeyi düzeni

1 İndüksiyonlu pişirme bölgesi
2 Kontrol paneli

4.2 Kontrol paneli düzeni

1 6 7 14 0 1 3 5 8 10 14 P :99: 0 1 3 5 8 10 14 P 14 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 12 9

Cihazı çalıştırmak için sensör alanlarını kullanın. Gösterge ekranları, göstergeler ve sesler hangi fonksiyonların çalışmakta olduğunu bildirir.

	Sensör alanı	Fonksiyon Açıklama
1	➊	Açık / Kapalı Ocağı etkinleştirmek ve devre dışı bırakmak içindir.
2	➎	Kilitle / Çocuk Emniyet Cihazı Kontrol panelini kilitlemek / kilidini açmak içindir.
3	‖	Beklet Fonksiyonu etkinleştirmek ve devre dışı bırakmak için-dir.
4	➍	Bridge Fonksiyonu etkinleştirmek ve devre dışı bırakmak için-dir.
5	- Isı ayarı gösterge ekranı Isı ayarını göstermek içindir.
6	- Pişirme bölgeleri zamanlayıcı göstergeleri	Saati hangi bölge için ayarladığınızı göstermek içindir.
7	- Zamanlayıcı göstergesi	Zamanı dakika cinsinden göstermek içindir.
8		Hob ^2 Hood Fonksiyonun manuel modunu etkinleştirmek ve devre dışı bırakmak içindir.
9		- Pişirme bölgesini seçmek içindir.
10	+/-	- Süreyi artırmak veya azaltmak içindir.
11	P	PowerBoost Fonksiyonu etkinleştirmek içindir.
12	- Kontrol çubuğu Isı ayarını yapmak içindir.

4.3 Isı ayarı göstergeleri

Gösterge Açıklaması
0	Pişirme bölgesi devre dışı.
1 - 14	Pişirme bölgesi çalışıyor.
u	Beklet çalışıyor.
A	Otomatik Isıtma çalışıyor.
P	PowerBoost çalışıyor.
E + basamak	Bir arıza vardır.
≡ / Ⓥ -	OptiHeat Control (3 kademeli atıl ısı göstergesi) : pişirmeye devam et / sıcak tut / atıl ISI.
L	Kilitle / Çocuk Emniyet Cihazı çalışıyor.
F	Pişirme kabı uygun değil veya çok küçük ya da pişirme bölgesinin üzerinde pişirme kabı yok.
-	Otomatik Kapanma çalışıyor.

5. İLK KULLANIMDAN ÖNCE

UYARI!

Güvenlik bölümlerine bakın.

5.1 Güç sınırlaması

Güç sınırlaması, evin tesisatındaki sigorta limitleri dahilinde ocağın toplamda ne kadar enerji kullandığını gösterir.

Ocak, varsayılan olarak mümkün olan en yüksek güç seviyesine ayarlanmıştır.

Güç seviyesini azaltmak veya ortırmak için:

1. Ocağı devre dışı bırakın.
2. tuşunu 3 saniye boyunca basılı tutun. Gösterge ekranı yanıp söner.

3. tuşunu 3 saniye boyunca basılı tutun. b0 veya b delirir.

4. ögesine basın. P72 belirir.

5. Güç seviyesini ayarlamak için zamanlayıcının 7 tuslarına basın.

Güç seviyeleri

"Teknik veriler" bölümüne bakın.

DİKKAT!

Seçilen gücün, evin sigorta tesisatına uygun olduğundan emin olun.

• P72 — 7200 W
• P15 — 1.500 W
• P20 — 2.000 W
• P25 — 2.500 W
• P30 — 3.000 W
• P35 — 3.500 W
• P40 — 4.000 W
• P45 — 4.500 W
• P50 — 5.000 W
• P60 — 6.000 W

6. GÜNLÜK KULLANIM

UYARI!

Güvenlik bölümlerine bakın.

6.1 Etkinleştirme ve devre dışı bırakma

Ocağı etkinleştirmek veya devre dışı bırakmak için ①tuşuna 1 saniye süreyle basın.

6.2 Otomatik Kapanma

Fonksiyon, aşağıdaki durumlarda ocağı otomatik olarak devre dışı bırakır:

• tüm pişirme bölgeleri kapalı olduğunda,
• ocağı açtıktan sonra ısı ayarını yapmadığınızda,
• kontrol paneli üzerine 10 saniyeden daha uzun süre bir nesne (tava, bez vb.) koyduğunuzda ya da bir sıvı döküldüğünde. Bir sesli sinyal duyuluyor ve ocak devre dışı kalıyor. Nesneyi çıkarın ve kontrol panelini temizleyin.
• ocak çok ısındığında (örn. tencere içinde su kalmadığında). Ocağı tekrar kullanmadan önce pişirme bölgesinin soğumasını bekleyin.
• uygun olmayan pişirme kabı kullandığınızda. F sembolü belirir ve 2 dakika sonra pişirme bölgesi otomatik olarak kapanır.
• bir pişirme bölgesini kapamadığınızda veya ısı ayarını değiştirmediğinizde. Bir süre sonra yanar ve ocak devre dışı kalır.

Isı ayarı ile ocağın devre dışı birakılmasından sonraki zaman arasındaki ilişki:

Isı ayarı Ocak, sıralanan sü- reden sonra devre dışı kalır
u, 1 - 3	6 saat
4 - 7 5 saat
8 - 9 4 saat
10 - 14 1,5 saat

6.3 Isı ayarı

Isı ayarını yapmak ya da değiştirmek için:

Doğru ısı ayarındaki kontrol çubuğuna dokunun ya da doğru ısı ayarına ulaşana kadar parmağınızı kontrol çubuğu üzerinde hareket ettirin.

14 0 1 3 8 10 14 P

6.4 OptiHeat Control (3 kademeli atıl ısı göstergesi)

! UYARI!

☐ / ☐ Gösterge güründüğü sürece atıl ısı nedeniyle yanma riski vardır.

İndüksiyonlu pişirme bölgeleri pişirme için gerekli ısının doğrudan pişirme kabının

tabanına yayılmasını sağlar. Cam seramik, pişirme kaplarının ısısı ile ısınır.

Pişirme bölgesi sıcak olduğunda göstergeler yanar. Kullanmakta olduğunu pişirme bölgelerinin atıl ısı seviyesini gösterir:

• pişirmeye devam edin,
• sicak tutma,
• atil isi.

Gösterge aşağıdaki durumlarda yanabilir:

• kullanmıyor ölsanız bile yandaki pişirme bölgeleri sebebiyle,
• soğuk pişirme bölgesine sıcak pişirme kabı yerleştirildiğinde,
• ocak devre dışı bırakıldığında ancak pişirme bölgesi hala sıcak olduğunda.

Pişirme bölgesi soğuduğunda gösterge kaybolur.

6.5 Pişirme bölgelerinin kullanımı

Pişirme kaplarını seçilen bölgenin ortasına yerleştirin. İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar.

i

Optimum ısı transferi için alt çapı, pişirme bölgesinin boyutuna (yani "Teknik veriler" > "Pişirme bölgeleri özelliği" menüsündeki maksimum pişirme kabı çapı değeri) benzer olan pişirme kapları kullanın. Pişirme kabının indüksiyon ocakları için uygun olduğundan emin olun. Tencere türleri hakkında daha fazla bilgi için "İpuçları ve yararlı bilgiler" kısmına bakın.

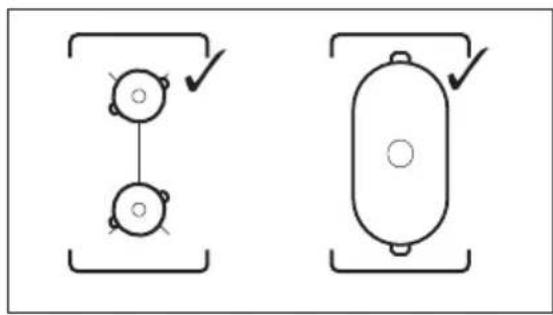

Büyük pişirme kabıyla iki pişirme bölgesi üzerinde aynı anda pişirme yapabilirsiniz. Pişirme kabı, her iki bölgenin merkezini kaplamalı ancak alan işaretlemesinin ötesine geçmemelidir. Pişirme kapları iki merkez arasında bulunuyorsa, Bridge fonksiyonu etkinleştirilmeyecektir.

Tencere, iki bölgenin merkezini kapladığında bu fonksiyon etkinleşir. Pişirme kaplarının doğru yerleşimi hakkında daha fazla bilgi edinmek için "Pişirme bölgelerinin kullanımı" bölümüne bakınız.

Bu işlev, sol taraftaki iki pişirme bölgesini birbirine bağlar ve tek olarak çalışırlar.

Önce sol taraftaki pişirme bölgelerinden biri için ısı ayarını ayarlayın.

Bu işlevi etkinleştirmek için: ■luşuna basın. Isı ayarını ayarlamak veya değiştirmek için kontrol sensörlerinden birine basın.

Bu işlevi devre dışı bırakmak için: ■] tuşuna dokunun. Pişirme bölgeleri bağımsız olarak çalışır.

6.7 Otomatik Isıtma

İstenen ısı ayarını daha kısa sürede sağlamak için bu fonksiyonu kullanın. Bu fonksiyon açıkken pişirme bölgesi başta en yüksek ayarda çalışır, ardından istenen ısı ayarında çalışmaya devam eder.

i

Fonksiyonu etkinleştirmek için pişirme bölgesinin soğuk olması gerekir.

Bir pişirme bölgesi için fonksiyonu etkinleştirmek üzere: P düğmesine dokunun (Ryanar). Hemen istenen ısı ayarına dokunun. 3 saniye sonra Ryanar.

Fonksiyonu devre dışı bırakmak için: ISI ayarını değiştirin.

6.8 PowerBoost

Bu fonksiyon, indüksiyon pişirme bölgelerinin gücünü artırır. Bu fonksiyon indüksiyonlu pişirme alanında yalnızca sınırlı bir süre için etkinleştirilebilir. Bu sürenin ardından indüksiyon pişirme bölgesi otomatik olarak en yüksek ısı ayarına geri döner.

i

"Teknik veriler" bölümüne bakın.

Kullandığınız pişirme alanında bu fonksiyonu etkinleştirmek için: Pogesine dokunun. Ryanar.

Fonksiyonu devre dışı bırakmak için: ISI ayarını değiştirin.

6.9 Zamanlayıcı

- Geri Sayım Sayacı

Tek pişirme işleminin uzunluğunu ayarlamak için bu fonksiyonu kullanabilirsiniz.

İlk olarak pişirme bölgesi için ısı ayarını ardından fonksiyonu ayarlayın.

Pişirme bölgesini ayarlamak için: Pişirme bölgesinin göstergesi görünene kadar arka arkaya tüşuna basın.

Fonksiyonu etkinleştirmek için:

zamanlayıcının tuşuna dokunarak süreyi ayarlayın (00 - 99 dakika). Pişirme bölgesinin gösterge lambası yanıp sönmeye başladığında, süre geri sayımı başlar.

Kalan süreyi görmek için: ⚠ tuşuna basarak pişirme bölgesini ayarlayın. Pişirme bölgesinin göstergesi yanıp sönmeye başlar. Gösterge ekranı kalan süreyi gösterir.

Süreyi değiştirmek için: ⓣtuşuna basarak pişirme bölgesini ayarlayın. Fonksiyonu etkinleştirmek için +ıveya . -

Fonksiyonu devre dışı bırakmak için: ⏻ tuşuna basarak pişirme bölgesini ayarlayın ve ardından tuşuna basın. Kalan süre 00 değerine doğru geri sayar. Pişirme bölgesinin göstergesi kaybolur.

i

Geri sayım bittiğinde, sesli bir sinyal duyulur ve 00yanıp sönmeye başlar. Pişirme bölgesi devre dışı kalır.

Sesi durdurmak için:

- CountUp Timer

Pişirme bölgesinin ne kadar süre çalıştığını izlemek için bu fonksiyonu kullanabilirsiniz.

Pişirme bölgesini ayarlamak için: Pişirme bölgesinin göstergesi görünene kadar arka arkaya ⚠ tuşuna basın.

Fonksiyonu etkinleştirmek için:

zamanlayıcının tuşuna basın. görünür. Pişirme bölgesinin gösterge lambası yanıp sönmeye başladığına süre sayımla başlar. Gösterge ekranı ve geçen süre (dakika) arasında geçiş yapar.

Pişirme bölgesinin ne kadar süre

çalışacağını izlemek için: ①tuşuna basarak pişirme bölgesini ayarlayın. Pişirme bölgesinin göstergesi yanıp sönmeye başlar. Gösterge ekranı bölgenin ne kadar çalışacağını gösterir.

Fonksiyonu devre dışı bırakmak için:

ve ardından veya tuşuna basın. Pişirme bölgesinin göstergesi kaybolur.

• Zaman Ayarı

Ocak etkinleştirildiğinde ve pişirme bölgeleri çalışmadığında bu fonksiyonu kullanabilirsiniz. Isı ayarı gösterge ekranı

Fonksiyonu etkinleştirmek için:

zamanlayıcının ve ardından veya tuşuna dokunarak süreyi ayarlayın. Süre bittiğinde, sesli bir sinyal duyulur ve 00 yanıp söner.

Sesi durdurmak için: ⏻

i

Fonksiyonun pişirme bölgelerinin çalışması üzerinde herhangi bir etkisi yoktur.

6.10 Beklet

Bu fonksiyon tüm pişirme bölgelerini en düşük ısı ayarında çalıştırır.

Fonksiyon çalıştığında, kontrol panellerindeki diğer semboller kilitlenir.

Fonksiyon, zamanlayıcı fonksiyonlarını durdurmaz.

1. Bu işlevi etkinleştirmek için: || tuşuna basın.

□ yanar. Isı ayarı 1'e düşer.

1. Bu işlevi devre dışı bırakmak için: tuşuna basın.

Bir önceki ısı ayarı belirir.

6.11 Kilitle

Pişirme bölgeleri çalışırken kontrol panelini kilitleyebilirsiniz. Bu, ısı ayarının kazara değiştirilmesini engeller.

Öncelikle ısı ayarını yapın.

Fonksiyonu etkinleştirmek için: ögesine dokunun. 4 saniye boyunca yanar. Zamanlayıcı açık kalır.

Fonksiyonu devre dışı bırakmak için: öğesine dokunun. Önceki ısı ayarı gelir.

i

Ocağı devre dışı bıraktığınızda, bu fonksiyonu da devre dışı bırakırsınız.

6.12 Çocuk Emniyet Cihazı

Bu fonksiyon, ocağın kazara çalışmasını önler.

İşlevi etkinleştirmek için: ile ocağı etkinleştirin. Hiçbir ısı ayarı yapmayın. düğmesine 4 saniye dokunun. görünür. ile ocağı devre dışı bırakın.

İşlevi devre dışı bırakmak için: Ⓛle ocağı etkinleştirin. Hiçbir ısı ayarı yapmayın. ☐ düğmesine 4 saniye dokunun. ⓖ görünür. Ⓖ ile ocağı devre dışı bırakın.

Fonksiyonu sadece bir pişirme süresi için geçersiz kılmak için: ① ile ocağı etkinleştirin. Lyanar. dığmesine 4 saniye dokunun. Isı ayarını 10 saniye içinde yapın. Ocağı çalıştırabilirsiniz. ② ile ocağı devre dışı bıraktığınızda işlev tekrar çalışır.

6.13 OffSound Control (Seslerin devre dışı bırakılması ve etkinleştirilmesi)

Ocağı devre dışı bırakın. ① düğmesine 3 saniye dokunun. Ekran yanıp söner. düğmesine 3 saniye dokunun. veya belirir. Aşağıdaki ayarlar arasından seçim yapmak için zamanlayıcının tuşuna dokunun:

• -sesler kapalı
• -sesler açık

Seçiminizi onaylamak için, ocağın otomatik olarak devre dışı kalmasını bekleyin.

Fonksiyon bolarak ayarlandığında, cihazın seslerini yalnızca şu durumlarda duyabilirsiniz:

• tuşuna dokunduğunuzda,
• Zaman Ayarı kapandığında
• Geri Sayım Sayacı kapandığında
• kumanda paneli üzerine bir nesne koyulduğunda.

6.14 Güç yönetimi

Birden fazla pişirme bölgesi kullanılırken; güç tüketimi güç kaynağının sınırını aştığında; bu fonksiyon devreye girerek kaynaktan gelen sınırlı gücü orantılı bir şekilde aynı faza bağlı olan tüm pişirme bölgelerine dağıtır. Ocak, evin sigorta tesisatını korumak için ısı ayarlarını kontrol eder.

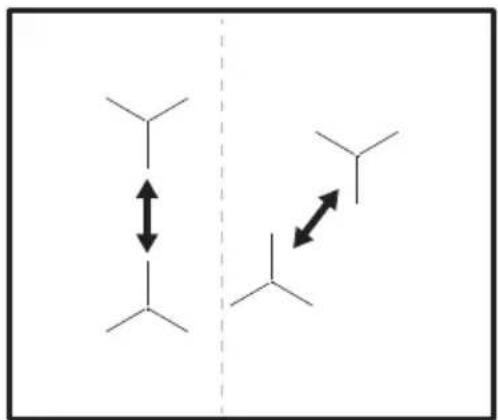

- Pişirme bölgeleri ocaktaki fazların konumuna ve sayısına göre gruplandırılmıştır. Her fazın maksimum elektrik yükü vardır (3700 W). Eğer ocak, bir fazda maksimum kullanılabilir güç

sınırına ulaşırsa, pişirme bölgelerinin gücü otomatik olarak azaltılır.

• Her zaman, son seçilen pişirme bölgesinin ısı ayarına öncelik verilir. Kalan güç, seçimin tersi sırayla önceden etkinleştirilmiş pişirme bölgeleri arasında bölüştürülür.
• Isı ayarı düşürülen alanların göstergesinde, ayarlanan kademe ve düşürülmüş olan kademe sırayla gösterilir.
• Gösterge ekranının yanıp sönmesi durana kadar bekleyin ya da son seçilen pişirme bölgesinin ısı ayarını azaltın. Pişirme bölgeleri, azaltılmış ısı ayarıyla birlikte çalışmaya devam eder. Gerektiğinde pişirme bölgelerinin ısı ayarlarını manuel olarak değiştirin.

Gücün pişirme bölgeleri arasında dağıtıldığı olası kombinasyonlar için görsele bakın.

Aynı fonksiyona sahip ocak ve davlumbazın iletişim kurarak uyumlu çalışmalarını sağlayan teknolojidir. Hem ocakta hem de davlumbazda kızıl-ötesi sinyal iletici bulunmaktadır. Fan hızı, ocaktaki en sıcak pişirme kabının mod ayarı ve sıcaklığına göre otomatik olarak belirlenir. Davlumbazı ocak üzerinden manuel olarak da çalıştırabilirsiniz.

Davlumbazların çoğunluğunda uzaktan kontrol sisteminin varsayılan ayarı etkindir. Devre dışı bırakılırsa, fonksiyonu kullanmadan önce etkinleştirin. Daha fazla bilgi için davlumbaz kullanma kılavuzuna bakın.

Fonksiyonun otomatik olarak çalıştırılması Fonksiyonu otomatik çalıştırmak için otomatik modu H1 – H6 olarak ayarlayın. Ocak normalde H5 olarak ayarlanmıştır.

Davlumbaz, ocağı çalıştırdığınız zaman tepki verir. Ocak, pişirme kabının sıcaklığını otomatik olarak ölçer ve fan hızını ayarlar.

Otomatik modlar

Otomatik aydınlat-ma	Kayna-ma1)	Kızart-ma2)
H0 Kapalı Kapalı Kapalı
H1 Açık Kapalı Kapalı
H23)	Açık Fan hızı 1 Fan hızı 1
H3 Açık Kapalı Fan hızı 1
H4 Açık Fan hızı 1 Fan hızı 1
H5 Açık Fan hızı 1 Fan hızı 2
H6 Açık Fan hızı 2 Fan hızı 3
1) Ocak, kaynatma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.2) Ocak, kızartma işlemini tespit eder ve fan hızını otomatik moda göre etkinleştirir.3) Bu mod, fanı ve ışığı etkinleştirir ve sıcaklığa bağlı değildir.
Otomatik modun değiştirilmesi1. Ocağı devre dışı bırakın.2. ögesini 3 saniye basılı tutun. Gösterge ekranı yanıp söner.3. ögesini 3 saniye basılı tutun.4. yanana kadar tuşuna birkaç kere basın.5. Otomatik modlardan birini seçmek için Zamanlayıcidaki tuşuna basın.
iDavlumbazı doğrudan davlumbaz panelinden çalıştırmak için fonksiyonla ilgili otomatik modu devre dışı bırakın.

Pişirmeyi tamamlayıp ocağı kapattıktan sonra davlumbaz fanı belli bir süre çalışmaya devam edebilir. Belirlenen bu süreden sonra sistem, fanı otomatik olarak devre dışı bırakır ve fanı yanlışlıkla etkinleştirmenizi 30 saniye boyunca engeller.

Fan hızının otomatik olarak çalıştırılması Bu fonksiyonu manuel olarak da

çalıştırabilirsiniz. Bunun için ocak aktifken tuşuna basın. Bu işlem bu fonksiyonun otomatik çalışma özelliğini devre dışı bırakır ve fan hızını manuel olarak ayarlamanıza imkan verir. Tuşuna bastığınızda fan hızını bir kademe artırısınız. En yüksek hız ayarına ulaştıktan sonra tuşuna tekrar bastığınızda, fanın hız ayarını 0 konumuna

getirerek davlumbazı kapatmış olursunuz. Fanı tekrar fan hızı 1 seviyesinde çalıştırmak için Tuşuna basın.

Fonksiyonun otomatik çalışma özelliğini etkinleştirmek için, ocağı kapatının ve sonra tekrar çalıştırın.

Aydınlatmanın etkinleştirilmesi

Fırın içi aydınlatma, ocak çalıştığı zaman otomatik olarak çalışacak şekilde ayarlayabilirsiniz. Bunun için otomatik modu H1 – H6 olarak ayarlayın.

Davlumbazın ışığı ocak devre dışı kaldıktan 2 dakika sonra söner.

7. İPUÇLARI VE ÖNERİLER

UYARI!

Güvenlik bölümlerine bakın.

7.1 Pişirme Kapları

İndüksiyonlu pişirme bölgeleri için güçlü bir elektromanyetik alan pişirme kabında çok hızlı şekilde ısı oluşturur.

İndüksiyonlu pişirme bölgelerini uygun pişirme kapları ile kullanın.

• Aşırı ısınmayı önlemek ve bölgelerin performansını artırmak için pişirme kapları mümkün olduğunca kalın ve düz olmalıdır.
• Ocak yüzeyine yerleştirdiğiniz pişirme kaplarının tabanları temiz ve kuru olmalıdır.
• Pişirme kaplarının camın kenarlarına veya köşelerine sürtünmemesine veya kaymamasına dikkat edin, aksi takdirde cam yüzeyi yontabilir veya zarar verebilir.

Pişirme kaplarının malzemesi

- uygun: dökme demir, çelik, emaye çelik, paslanmaz çelik, çok katmanlı taban

(üretici tarafından uygun olduğuna dair işaret taşıyan).

- uygun değil: alüminyum, bakır, pirinç, cam, seramik, porselen.

Şu durumlarda pişirme kabı indüksiyonlu ocak ile kullanıma uygundur:

• Kap içine doldurulan su, en yüksek ısı kademesi seçilerek pişirme alanına yerleştirildiğinde çok hızlı şekilde kaynıyorsa.
• Pişirme kabının altına tutulan miknatis yapışıyorsa.

Pişirme kabı boyutları

- İndüksiyonlu pişirme bölgeleri, pişirme kabının alt kısmının boyutlarına otomatik olarak uyum sağlar. Doğru pişirme kabı boyutları için "Teknik veriler" > "Pişirme bölgelerinin özellikleri" bölümüne bakın. Pişirme kaplarını seçilen pişirme bölgesinin ortasına yerleştirin.

- Pişirme yüzeyinin verimliliği, pişirme kabının çapı ile orantılıdır. Optimum ısı transferi için alt çapı, pişirme bölgesinin boyutuna (yani "Teknik veriler" > "Pişirme bölgeleri özelliği" menüsündeki maksimum pişirme kabı çapı değeri) benzer olan pişirme kapları kullanın.

– Belirtilen pişirme yüzeyinin boyutundan daha küçük çaplı pişirme kapları, pişirme bölgesinin ürettiği gücün yalnızca bir kısmını alır ve bu da daha yavaş ısınmaya neden olur.
– Hem güvenlik nedeniyle hem de en iyi pişirme sonuçlarını elde etmek için, "Pişirme bölgelerinin özellikleri" bölümünde belirtilenden daha büyük pişirme kapları kullanmayın. Pişirme işlemi sırasında pişirme kaplarını kontrol paneline yakın tutmaktan kaçının. Bu, kumanda panelinin çalışmasını etkileyebilir veya yanlışlıkla farklı ocak fonksiyonlarını etkinleştirebilir.

i

Bkz. "Teknik veriler".

7.2 Çalışma sırasında oluşan gürültüler

i

Bu sesler normaldir ve herhangi bir arıza belirtisi değildir. Pişirme kaplarından gelen sesler, pişirme kabı malzemesine ve seçilen güç seviyesine bağlı olarak değişebilir.

Pişirme kapları ile ilgili sesler:

- çatlama sesi: pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.

• ıslık sesi: pişirme bölgesi yüksek güç seviyesinde kullanılıyorordur ve pişirme kapları farklı materyallerden (sandviç yapı) yapılmıştır.
• uğultu: yüksek güç seviyesi kullanıyorsunuzdur.

Ocakla ilgili sesler:

• tıkırtı: elektrik anahtarlama oluşur.
• tıslama, viziltı: fan çalışıyordu.
• ritmik ses: pişirme kabı algılandı.

7.3 Öko Timer (Eco Timer)

Enerji tasarrufu amacıyla, pişirme bölgesinin ıstıcısı, geri sayım zamanlayıcısının sesli sinyalinden önce kapanır. Çalışma süresindeki farklılık, pişirme işleminin süresine ve ısı ayarı seviyesine bağlıdır.

7.4 Basitleştirilmiş pişirme kılavuzu

İsı ayarı ile pişirme bölgesi güç tüketimi arasındaki ilişki doğrusal değildir. İsı ayarlarını artırdığınızda, bu durum güç tüketimindeki artış ile orantılı olmaz. Bu durum, orta ısı ayarlanmış pişirme bölgesinin gücünün yarısından azını kullanması anlamına gelir.

i

Tablodaki veriler sadece yol göstermek için verilmiştir.

Isı ayarı kullanım yerleri: Süre		İpuçları (dk.)
- 1	Pişmiş yemeği sıcak tutun. gerektiğinde	Tencereyi kapakla kapatın.
1 - 3 Hollandez sosu, eritme: tereyağı, çikolata, jelatin.		5 - 25 Ara sıra karıştırın.
2 - 3 Katılaştırma: yumuşak omlet, fırında yumurta.		10 - 40 Üzerine bir kapak kapatarak pişirin.
3 - 5 Pirinç ve süt ihtiva eden yemekleri hafif ateşte pişirme, hazır yemekleri ısıtma.		25 - 50 Pirincin iki katı su ekleyin, sütlü ye-mekleri pişirme süresinin ortalarında karıştırın.
5 - 7 Buharda sebze, balık, et. 20 - 45 Birkaç yemek kaşığı su ekleyin. İşlemsırasında su miktarını kontrol edin.
7 - 9 Buharda patates ve diğer sebzeler. 20 - 60 Tencerenin alt kısmını 1-2 cm su ile kaplayın. İşlem sırasında su seviyesini kontrol edin. Tencerenin kapağını ka-patın.
7 - 9 Çok miktarda yemek ve çorba pişirin. 60 - 150 En fazla 3 l sıvı ve diğer malzemeler.
9 - 12 Hafifçe kızartma: eskalop, dana cordon bleu, külbastı, köfte, sosis, meyane, yumurta, pancake, donat.	gerektiğinde	Gerektiğinde ters çevirin.
12 - 13 Uzun kızartma, baharatlı patates, bon-file, biftek.	5 - 15 Gerektiğinde ters çevirin.
14 Su kaynatın, makarna pişirin, et kavurun (gulaş, güveç), yağda patates kızartın.
P	Bol miktarda su kaynatın. PowerBoost etkin.

7.5 Hob ^2 Hood için ipuçları ve öneriler

Bu fonksiyonla ocağı çalıştırırken:

• Davlumbaz panelini doğrudan güneş ışığından koruyun.
• Davlumbaz paneline halojen lamba takmayın.
• Davlumbaz kontrol panelinin üstünü kaplamayın.

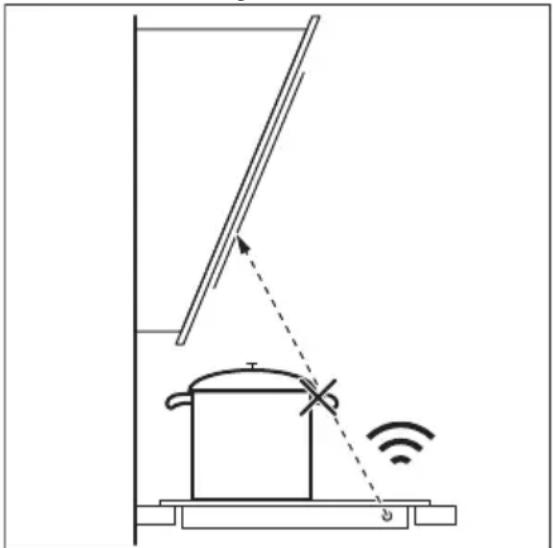

• Ocakla davlumbaz arasındaki sinyali (ör., el, fırın tutucu veya uzun tencere ile) engellemeyin. Resme bakınız.

Aşağıda resmedilen başlık yalnızca örnekleme amaçlıdır.

Uzaktan kumandalı diğer cihazlar da sinyali engelleyebilir. Hob ^2 Hood açıklken ocağın yakınında bu tür cihazları kullanmayın.

Hob ^2 Hood fonksiyonlu davlumbazlar

Bu fonksiyona uygun davlumbaz yelpazesi hakkında bilgi edinmek için tüketici web sitemizi inceleyin. Bu fonksiyon ile çalışan Electrolux davlumbazları sembolüne sahip olmalıdır.

8. BAKIM VE TEMİZLİK

UYARI!

Güvenlik bölümlerine bakın.

8.1 Genel bilgiler

• Her kullanımdan sonra ocağı temizleyin.
• Daima temiz tabanlı pişirme kapları kullanın.
• Cam yüzeyin günlük temizliği ve kurulum sonrası temizlik ve kalan tutkalın temizlenmesi için sadece hafif aşındırıcı temizlik kremi ve çizilmeyi önleyici, hassas sünger kullanın. Kirlenme derecesine bağlı olarak, cam yüzeyi küçük dairesel hareketlerle ve orta seviyede basınçla temizleyin. Cam yüzeyi bir mikrofiber bezle kurulayın.

UYARI!

Alüminyum partiküller cama zarar verebileceği ve rengini değiştirebileceği için klasik sarı ve yeşil süngeri kullanmayın.

Önerilenlerden farklı temizlik araçlarının kullanılması etkili olmayacaktır, aynı zamanda cam yüzeye zarar verebilir veya yüzeyin rengini bozabilir.

- Her zaman cam yüzeyli ocaklar için önerilen kazıyıcıyı kullanın. Standart

temizleme prosedüründen sonra camı temizlemek için kazıyıcıyı sadece ek bir alet olarak kullanın.

UYARI!

Cam yüzeyi temizlemek için bıçak veya başka herhangi bir keskin metal alet kullanmayın.

8.2 Ocağın cam yüzeyinin temizlenmesi

• Şu lekeleri bekletmeden temizleyin: erimiş plastik, plastik folyo, tuz, şeker ve şekerli yiyecekler; aksi halde kir ocaklara zarar verebilir. Yanmamak için dikkatli olun. Ocak kazıma jiletini camın üzerine dar bir açıyla tutup, bıçağını yüzeyin üzerinde kaydırın.
• Bu lekeleri ocak yeterince soğuduktan sonra temizleyin:kireç halkaları, su halkaları, yağ lekeleri, parlak metalik renk atmaları. Ocağı hafif aşındırıcı temizlik kremi ve çizilmeyi önleyici, hassas bir süngerle temizleyin (bkz. Genel bilgiler). Temizlik sonrasında, ocağı yumuşak bir mikrofiber bezle kurulayın.
• Kalıcı izler ve lekeler: Orta derecede basınç uygulayın ve lekeler artık görülmeyene kadar yüzeyi çizilmeye karşı etkili, hassas bir sünger (bkz. Genel bilgiler) ve hafif aşındırıcı temizlik kremi ile ovun.

9. SORUN GİDERME

UYARI!

Güvenlik bölümlerine bakın.

9.1 Bu durumlarda ne yapmalı...

Sorun Olası sebep Çözüm

Ocağı açamadınız veya çalıştıramadınız.	Ocak, elektrik beslemesine bağlanmamıştır ya da elektrik bağlantısı doğru şekilde yapılmamıştır.	Ocağın elektrik beslemesine doğru bir şekilde bağlı olup olmadığını kontrol edin.
Sorun Olası sebep Çözüm
Sigorta atmıştır. Arızaya sigortanın neden olmadığını-		dan emin olun. Sigortanın tekrar tekraratması halinde, kalifiye bir elektrikçiyedanışın.
10 saniye içerisinde ısı ayarını yap-madınız.		Ocağı tekrar açın ve 10 saniyeden da-ha kısa bir süre içinde ısı ayarını ya-pın.
Aynı anda 2 veya daha fazla sensöralanına dokundunuz.		Sadece bir sensör alanına dokunun.
Beklet çalışıyor. "Duraklat" bölümüne bakın.
Kontrol panelinde su veya yağ leke-leri var.		Kontrol panelini temizleyin.
Sürekli bir bip sesi duyabilirsiniz. Elektrik bağlantısı doğru değil. Ocağın elektrik beslemesini kesin. Te-sisatı kontrol etmesi için kalifiye birelektrikçiye başvurun.
Sesli bir sinyal duyuluyor ve ocakdevre dışı kalıyor.Ocak devre dışı kalırken sesli birsinyal duyuluyor.	Bir veya daha fazla sensör alanınabir şeyler koymuşsunuz.	Nesneleri sensör alanından kaldırın.
Ocak devre dışı kalıyor. Sensör alanının üzerinde bir nesneduruyordur ^1		Nesneleri sensör alanından kaldırın.
Atıl sıcaklık göstergesi yanmıyor. Bölge, sadece kısa bir süreliğine ça-lıştırıldığı için sıcak olmayabilir veyasensor hasar görmüş olabilir.		Bölge sıcak olmaya yetecek kadaruzun süre çalıştırıldıysa, Yetkili ServisMerkezi ile görüşün.
Hob ^2 Hood çalışmıyor. Kontrol panelinin üstü örtülüdür. Nesneyi kontrol panelinden kaldırın.
Pişirme alanına yerleştirilen çokuzun bir tencere sinyalleri engelliyorolabilir.		Daha küçük bir tencere kullanın, pişir-me bölgesini değiştirin veya davlumba-zı manuel olarak çalıştırın.
Otomatik Isıtma çalışmıyor. En yüksek ısı ayarı seçilmiştir. En yüksek ısı ayarı işlev ile aynı gücesahiptir.
Bölge sıcak. Bölgeyi yeterince soğumaya bırakın.
Isı ayarı iki seviye arasında değiş- siyor.	Güç yönetimi çalışıyor. "Günlük kullanım" bölümüne bakın.
Kontrol paneli dokunulamayacakkadar ısındı.	Pişirme kabı çok büyüktür veya kon-trol paneline çok yakın yerleştirilmiş-tir.	Mümkünse büyük pişirme kaplarını ar-ka bölgelere koyun.
Kontrol paneli dokunmatik sensöralanlarına basıldığında ses gel-miyor.	Sesler devre dışı bırakılmıştır. Sesleri etkinleştirin. "Günlük kullanım"bölümlüne bakın.
^3 yanıyor.	Çocuk Emniyet Cihazı veya Kilitleçalışıyor.	"Günlük kullanım" bölümüne bakın.
^4 yanıyor.	Bölgede hiçbir pişirme kabı yok. Bölgeye pişirme kabı yerleştirin.

Sorun Olası sebep Çözüm
Kullanılan pişirme kabı uygun değil-dir.	İndüksiyonlu ocaklara uygun pişirme kapları kullanın. Bkz. "İpuçları ve öneriler".
Pişirme kabının taban çapı bu bölge için çok küçük.	Doğru ölçülere sahip pişirme kabını kullanın. Bkz. "Teknik veriler".
Isıtma işlemi uzun sürer. Pişirme kabı çok küçüktür ve pişirme bölgesinin ürettiği gücün yalnızca bir kısmını alır.	Optimum ısı transferi için alt çapı, pişirme bölgesinin boyutuna (yani "Teknik veriler" > "Pişirme bölgeleri özelliği" menüsündeki maksimum pişirme kabı çapı değeri) benzer olan pişirme kapları kullanın.
ve bir sayı yanıyor.Ocakta bir hata var. Ocağı kapatın ve 30 saniye sonra yeniden çalıştırın. tekrar yanarsa, ocağın elektrik beslemesi bağlantısını kesin. 30 saniye sonra ocağın elektrik bağlantısını tekrar sağlayın. Sorun devam ederse, Yetkili Servis ile iletişime geçin.

9.2 Eğer bir çözüm bulamadıysanız...

Soruna kendiniz bir çözüm bulamadığınız takdirde, satıcınıza veya bir Yetkili Servis Merkezine başvurun. Bilgi etiketindeki verileri verin. Cam seramiğin üç haneli harf kodunu (cam yüzeyin köşesindeki) ve gösterilen hata

mesajını verin. Ocağı doğru çalıştırdığınızdan emin olun. Doğru çalıştırmadığınız takdirde servis teknisyeni veya satıcı tarafından yapılacak servis işlemi, garanti süresi içinde dahi olsa ücretlendirilecektir. Garanti süresi ve Yetkili Servis Merkezleri ile ilgili bilgiler garanti kitapçığındadır.

10. TEKNİK VERİLER

10.1 Bilgi etiketi

Model EIV83443CT PNC 949 599 529 00

Tip 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

İndüksiyon 7.2 kW Üretildiği Yer: Almanya

Seri No 7.2 kW

ELECTROLUX

10.2 Pişirme bölgelerinin özellikleri

Pişirme bölgesi Nominal güç (maksimum ısı ayarı) [W]	PowerBoost [W] PowerBoost maksimum süre [dk]	Pişirme kabı çapı [mm]
Sol ön 2300 3200 10 125 - 210
Sol arka 2300 3200 10 125 - 210
Orta ön 1400 2500 4 125 - 145
Sağ arka 2300 3600 10 205 - 240

Pişirme bölgelerinin gücü tablodaki verilerden biraz farklı olabilir. Tencerenin malzemesi ve boyutlarına göre değişir.

Optimum ısı transferi ve pişirme sonuçları için alt çapı, pişirme bölgesinin boyutuna (yani

tablodaki maksimum pişirme kabı çapı değeri) benzer olan pişirme kapları kullanın. Pişirme bölgesinin çapından daha büyük pişirme kapları kullanmayın.

11. ENERJİ VERİMLİLİĞİ

11.1 Ürün BilgileriAB EkoTasarım Düzenlemelerine göre

Model tanımlaması EIV83443CT
Ocak tipi Ankastre Ocak
Pişirme bölgelerinin sayısı 4
Isıtma teknolojisi İndüksiyon
Dairesel pişirme bölgelerinin çapı (Ø) Sol ön	Sol arka	21.0 cm
	Orta ön	21.0 cm
	Sağ arka	14.5 cm
		24.0 cm
Pişirme bölgesi başına enerji tüketimi (EC electric cooking)	Sol ön	179.6 Wsa/kg
	Sol arka	177.0 Wsa/kg
	Orta ön	180.2 Wsa/kg
	Sağ arka	174.6 Wsa/kg
Ocağın enerji tüketimi (EC electric hob) 177.9 Wsa/kg

IEC / EN 60350-2 - Ev tipi elektrikli pişirme cihazları - Bölüm 2: Ocaklar - Performans ölçüm yöntemi.

Pişirme alanına dair enerji ölçümleri ilgili pişirme bölgesinin işaretleriyle belirlenmiştir.

11.2 Enerji tasarrufu

Aşağıda belirtilen ipuçlarını takip ederseniz günlük pişirmeleriniz sırasında enerji tasarrufu sağlayabilirsiniz.

• Su ısıttığınızda sadece ihtiyacınız olan miktarı kullanın.
• Mümkünse pişirme kaplarının üzerine daima kapakları koyun.
• Pişirme kaplarını doğrudan pişirme bölgesinin merkezine koyun.
• Yiyeceğinizi sıcak tutmak veya eritmek için daha önce pişirme yapılan bölgelerde kalan sıcaklığı kullanın.

11.3 Uygun düşük güç moduna ulaşmak için güç tüketimi ve maksimum süre ile ilgili Ürün Bilgileri

Kapalı modda güç tüketimi 0.3 W

Ekipmanın otomatik olarak uygun düşük güç moduna ulaşması için gereken maksimum süre 2 dk

12. TÜKETİCİNİN SEÇİMLİK HAKLARI

1. Malın ayıplı olduğunu anlaşılması durumunda tüketici;

a. Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b. Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c. Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,
d. İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.

1. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir. Bu fikradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesinden sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.

2. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri, ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip etmeyeceği gibi hususlar dikkate alınır.

3. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi durumunda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş günü, konut ve tatil amaçlı taşınmazlarda

ise altmış iş günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58 inci maddesi uyarınca çıkarılan yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını kullanmakta serbesttir.

1. Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlarda, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade edilir.

2. Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarihli ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.

Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Üretici / İhracatçı :

İthalatcı: Electrolux Day. Tük. Mam. San. Tic. A.Ş.

Adres: İnci Çıkmazı No:3 İnci Ofis Zemin Kat

Daire:6 Altunizade 34662

Üsküdar, İstanbul-Türkiye

Müşteri Hizmetleri : 0 850 2503589

[e-mail]

WEB: www.electrolux.com.tr

Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

AEEE Yönetmeliğine Uygundur.

13. ÇEVREYLE İLGILI BILGILER

Şu sembole sahip malzemeler geri

dönüştürülebilir Ambalajı geri dönüşüm için uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının korunmasına

yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.
