KULLANIM KILAVUZU ATL OS20 GK ATLANTIC

Beklentinizin üzerinde ürün sunmayı amaç edinen, modern tesislerde özenle üretilen ve titiz bir kalite kontrolünden geçirilen ürünleri kullanımınıza sunmaktadır.

Kullanma kılavuzunuz en yeni teknoloji ile imal edilmiş olan cihazınızı, güvenle ve en yüksek verimle kullanmanızayardımcı olmak amacıyla hazırlanmıştır.

Cihazınızı kullanmadan önce, doğru ve güvenli yerleştirme, bakım ve kullanım için temel bilgileri içeren bu kılavuzu dikkatlı bir şekilde okuyunuz ve ürününüzün montajı için, size en yakın Yetkili Servisi' e müracaat ediniz.

iÇİNDEKİLER

1. Ürün Tanıtımı ve Özellikleri
2. Uyarılar
3. Kurulum ve Kullanıma Hazırlık
4. Firinin Kullanımı
5. Fırının Temizlik ve Bakımı

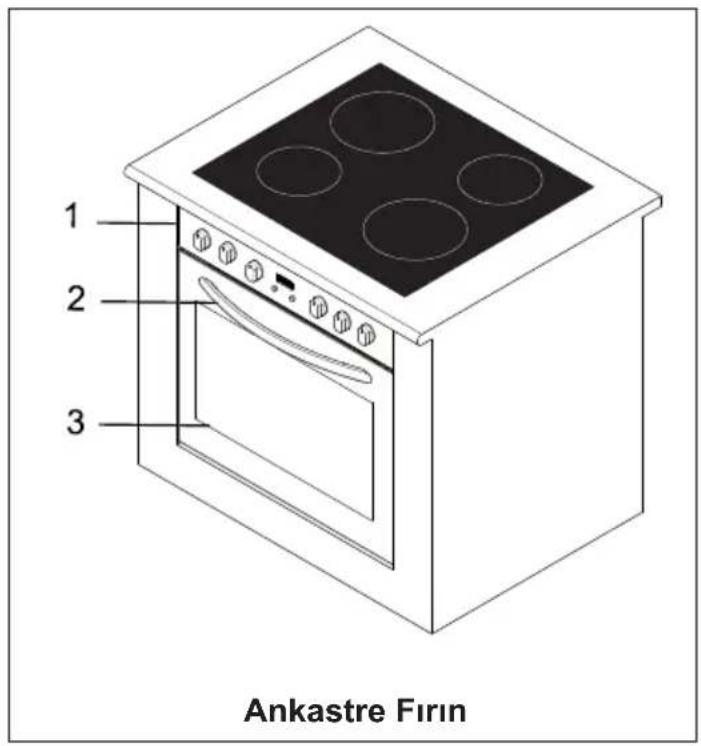

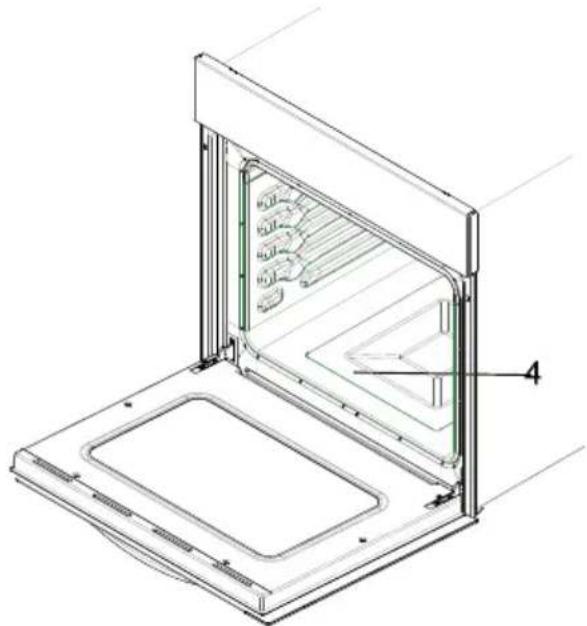

1 2 3 Ankastre Firin

1- Kontrol Paneli
2- Fırın Kapak Kulbu
3- Fırın Ön Kapak
4- Alt Isitici
5- Üst Isitici
6- Tel Izgara
7- Raflar
8- Fırın Lambası

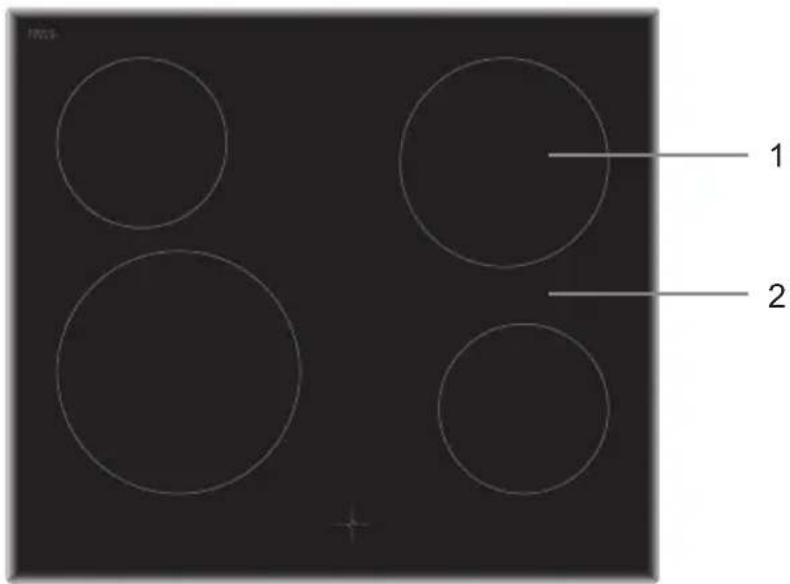

Vitroseramik Ocak

1 2

1 Elektrikli Isitici
2 Vitroseramik yüzey

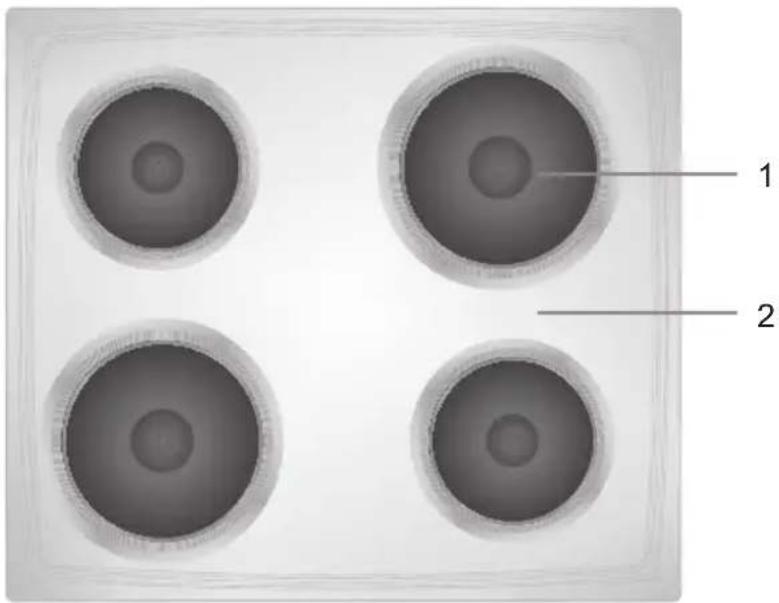

Elektrikli Ocak

1 2

1 Elektrikli Isitici
2 Emaye/inox yüzey

BÖLÜM 2: UYARILAR

CİHAZINIZI KULLANMADAN ÖNCE AÇIKLAMALARI DİKKATLİCE VE TAMAMINI OKUYUNUZ VE GEREKTİŞİNDE BAŞVURMAK İÇİN UYGUN BİR YERDE SAKLAYINIZ.

CiHAZ KILAVUZU BİRDEN FAZLA MODEL BİLGİSİ İÇİN OLUŞTURULMUŞTUR.

CİHAZINIZ, KILAVUZ İÇERİSİNDE BAHSEDİLEN ÖZELLİKLERİ İÇERMİYÖR OLABİLİR.

OPERASYON KILAVUZUNDA ŞEKİLLİ İFADELERİ OKURKEN DİKKAT EDİN.

Genel Güvenlik Uyarılar:

Bu cihaz, denetim sağlanması veya cihazın güvenli bir şekilde kullanılması ve karşılaşılan tehlikelerin anlaşılması ile ilgili bilgi verilmesi durumunda, yaşları 8 ile üzerinde olan çocuklar ve fiziksel, işitsel veya akli yetenekleri azalmış veya tecrübe ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizleme ve kullanıcı bakımı çocuklar tarafından denetimsiz olarak yapılmamalıdır.

Cihaz ve erişilebilir bölümleri, kullanım esnasında sıcakır. Isıtma elemanlarına dokunmaktan kaçınmak için özen gösterilmelidir. Sürekli gözetim sağlanmıyorsa 8 yaş altındaki çocuklar uzak tutulmalıdır.

UYARI: Yangın tehlikesi: Malzemeleri pişirme yüzeyinde muhafaza etmeyiniz.

UYARI: Yüzey çatlak ise, elektrik çarpması ihtimalini önlemek için cihazın devresini kapatınız.

Cihaz harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemi ile çalışmak üzere tasarlanmamıştır.

Kullanım sırasında, cihaz ısınır. Fırın içersinde yer alan ısıtıcılara dokunmamaya özen gösterilmelidir.

Kullanım sırasında, kulp normal bir kullanım için kısa süre içersinde ısınabilir.

Fırın kapı camını ve diğer yüzeyleri sert aşındırıcı temizleyiciler ve keskin metal spatula ile temizlemeyiniz.

Bu işlemler yüzeylerin çizilmesine sebep olabilir. Bu çizikler camların kırılması veya yüzeylerin zarar görmesine sebep olabilir.

Cihazı temizlemek için buharlı temizleyici kullanmayınız.

UYARI: Elektrik çarpması riskini yok etmek için lamba değiştirilmeden önce cihazın elektrik bağlantısının kesildiğinden emin olunmalıdır.

DİKKAT: Pişirme veya izgaranın kullanımı sırasında ulaşılabilen kısımlar sıcak olabilir. Küçük çocuklar uzak tutulmalıdır.

UYARI: Katı veya sıvı yağ ile ocakta dikkatsizce yapılan pişirme işlemi tehlikeli olabilir veya yangına

sebep olabilir, ASLA yangını su ile söndürmeye çalışmayınız, ancak cihazın devresi kapatılır ve sonra örneğin bir kapak veya bir yangın battaniyesi ile alev örtülür.

Ocak kapağı bulunan ocaklar için talimatlar, açılmadan önce kapaktaki herhangi bir döküntünün giderilmelidir. Ve kapak kapatılmadan önce ocak yüzeyinin soğuması beklenmelidir.

Ürününüz tüm kabul edilebilir yerel ve uluslararası standartlara ve yönetmeliklere uygun üretilmiştir.

Bakım ve onarım çalışmaları sadece yetkili servis teknisyenleri tarafından yapılır. kurulumun ve bakımın yetkili olmayan teknisyenler tarafından yapılması sizin için tehlikeli olabilir. Herhangi bir şekilde cihazın özelliklerini değiştirmek veya düzenlemek tehlikelidir.

Kurulum öncesi ürününüzün yerel dağıtım koşullarının (doğal gaz ve gaz basıncının ya da voltaj ve frekansının) ve cihazın ayarlarının uygun olduğundan emin olun. Bu cihaz için uygun koşullar etikette belirtilmiştir

DİKKAT: Bu cihaz sadece yemek pişirmek ve ev tipi cihaz olarak tasarlanmıştır ve başka herhangi bir amaç ya da başka bir cihaz ile kullanılmamalıdır. Ticari şekilde ve ev tipi olmayan kullanım gibi ve oda ısıtmada kullanım gibi.

Ürünü kapı kulbundan tutarak çekmeye ya da kaldırmaya çalışmayın.

Güvenliğinizi sağlamak için tüm olası güvenlik önlemleri alınmıştır. Cam kırılabileceğinden temizlik yaparken çizilmeleri önlemek için dikkatli olunmalıdır. Aksesuarlar ile cihaza darbe uygulamaktan kaçınılmalıdır.

Kurulum sırasında elektrik kablosunun zarar görmediğinden emin olunmalıdır. Eğer elektrik kablosu zarar görürse,üretici (servis veya yetkili kişi) tarafından kaza riskini önlemek için değiştirilmelidir.

Fırın kapısı açık iken çocukların kapıya tırmanmasına ve üzerine oturmasına izin verilmemelidir.

Kurulum Uyarıları:

Cihazı, kurulumu tamalanmadan çalıştırmayınız.

Bu cihaz yetkili bir tesknisyen tarafından kurulmalı ve kullanıma alınmalıdır. Yetkisiz kişiler

tarafından yapılmış hatalı yerleşim ve kurulumdan kaynaklanacilecek herhangi bir zarardan üretici firma sorumlu değildir.

Cihazı açtığınızda, taşınma sırasında herhangi bir zarar görmediğinden emin olunuz. Herhangi bir kusur olması durumunda cihazı kullanmayınız ve derhal yetkili servisini arayın. Paketlemede (naylon,zimba, strafor... vs) çocuklar zararlı olabilecek malzemeler kullanıldığından bu malzemeler toplanmalı ve derhal atılmalıdır.

Cihazı atmosferik etkilerden koruyunuz. Güneş, yağmur, kar ve benzeri etkilere maruz bırakmayınız.

Cihazın bulunduğu kabinin malzeme dayanım sıcaklığı en az 100°C olmalıdır.

Kullanım Sırasında :

Cihazı ilk kez çalıştırdığınızda izolasyon malzemesi ve ısıticılardan keskin bir koku gelecektir. Bu sebeple, fırını kullanmadan önce 45 dakika boyunca maximum sıcaklıklıkta çalıştırın ve aynı zamanda cihazın kurulu olduğu odayı havalandırın.

Kullanımı sırasında, fırının iç ve dış yüzeyleri isınır. Fırın kapağını açarken, fırından çıkan sıcak buhardan kaçınmak için geri çekilin. Yanma riski olabilir.

Yanıcı veya patlayıcı maddeleri cihaz kullanım sırasındayken yakınına koymayın.

Her zaman fırına yiyecek koymak ve fırından yiyecek almak için fırın eldiveni kullanın.

Katı veya sıvı yağlar ile pişirirme yaparken pişiriciyi yalnız bırakmayın. Yağlar aşırı ısınma durumuna yangına neden olabilir. Yağdan kaynaklanan alevlere su dökmeyin. Böyle bir durum meydana geldiğinde; alevi boğmak amacıyla; tencereyi veya tavayı kapak ile kapatın.

Eğer uzun süre cihazı kullanmayacaksanız, cihaz fişini çekiniz. Kontrol düğmelerini kapalı tutun. Ayrıca, cihazı kullanmadığınızda; gaz vanasını her zaman kapalı tutun.

Cihazı kullanmadığınızda kumanda düğmelerinin her zaman "0" (durdur) konumunda olduğundan emin olun.

Tepsiler çıkarılırken eğim yapabilir. Sıcak sıvının dökülmesine izin vermemek için dikkatlı olun.

Fırın kapı veya çekmece açıklken, üzerine herhangi bir şey bırakmayın. Cihazınızın dengesi bozulabilir veya kapak kırılabilir.

Çekmece içine ağır veya yanıcı şeyler (naylon, plastik torba, kağıt, kumaş ... vb) koymayın.

Cihaza veya tutamaçlara havlu, bulaşik bezi veya giysi asmayınız.

Temizlik ve bakım sırasında:

Her zaman, temizleme ya da bakım gibi işlemleri önce cihazı kapatın. Cihaz fişi takılmadan veya ana kumanda anahtarları kapatıldıktan sonra temizlik ve tamir işlemlerini yapabilirsiniz.

Kontrol kumanda panelini temizlemek için kontrol düğmelerini sökmeyin.

CİHAZINIZIN VERİMLİLİĞİ VE GÜVENLİK BAKIMI İÇİN, BİZ DAİMA ORİJİNAL YEDEK PARÇA KULLANIMINI VE İHTİYAÇ HALİNDE SADECE BİZİM YETKİLİ SERVİSLERİN ÇAĞRILMASINI TAVSİYE EDİYORUZ.

BÖLÜM 3: KURULUM VE KULLANIMA HAZIRLIK

En kaliteli parçalar ve malzemeler ile üretilen bu modern, fonksiyonel ve pratik fırın; ihtiyaçlarınıza her bakımdan cevap verecektir. İlerleyen zamanlarda herhangi bir sorun yaşamamanız ve başarılı sonuçlar alabilmeniz için mutlaka bu kılavuzu okumalisınız. Aşağıdaki bilgiler, doğru yerleştirme ve servis işlemleri için gerekli olan kurallardır. Özellikle cihazı yerleştirecek teknik kişi tarafından okunmalıdır.

FIRININIZIN MONTAJI İÇİN YETKİLİ SERVİSE BAŞVURUNUZ!!!

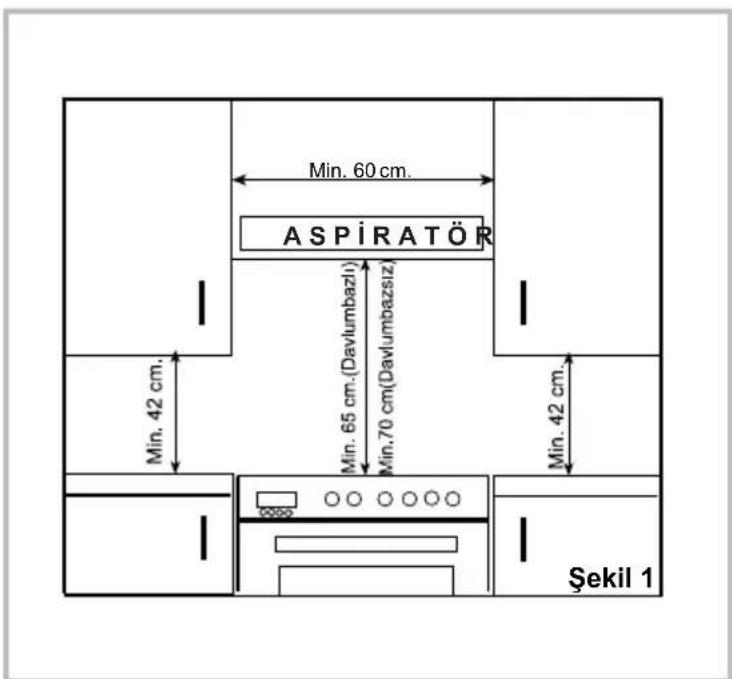

3.1 FIRININ YERLEŞTİRİLMESİ:

Fırınınızı yerleştirirken dikkat edilmesi gereken bazı hususlar vardır. Daha sonra ortaya çıkabilecek sorunların ve tehlikeli durumların önüne geçebilmek için mutlaka aşağıdaki önerilerimizi dikkate alın!

■ Fırının yeri seçilirken, buzdolabı yanında olmamasına, yakınında çabuk tutuşacak perde, muşamba v.b. yanıcı ya da parlayıcı maddeler olmamasına dikkat edilmelidir.
■ Fırının yakınındaki mobilyalar 90° C üzerindeki sıcaklığa dayanıklı malzemeden yapılmış olmalıdır.
Ocağınızı monte edeceğiniz tezgah ve kullanım sırasında sıcak tencerelerin yakın durup etkileyebileceği arka ve yan duvarlar, ısıya dayanıklı malzemeden yapılmış olmalıdır, değilse de ısının etkileyebileceği kısımlara bunu sağlayacak ilave tedbir düşünülmelidir. Ayrıca kaplama yüzeylerde, kaplamanın atmaması için, kullanılan yapıştırıcı da 100 C sıcaklığa ° kadar dayanıklı olmalıdır. Özellikle PVC kaplı yüzeyler tavsiye edilmese de, kullanılması durumunda ısıya dayanıklı olduğundan emin olunuz. Ayrıca bu tip malzemeleri seçerken sıcaklıktan dolayı sararma ile karşılaşmamak için koyu renkleri tercih ediniz.
- Ankastre fırınınızı bir ocakla kombine ettiyseniz, ocağın üzerinde bulunan duvar dolapları ve aspiratörler için gerekli olacak değişiklik ve ocak tablasından olan minimum yükseklikler, Şekil 1' de gösterilmiştir. Buna göre, aspiratör ocak tablasından minimum 65cm yükseklikte olmalıdır. Aspiratör yok ise bu yükseklik 70cm' den az olmamalıdır.

Min. 60 cm. ASPIRATÖR Min. 42 cm. Min. 65 cm.(Davlumbazlı) Min.70 cm(Davlumbazsüz) Min. 42 cm. Şekil 1

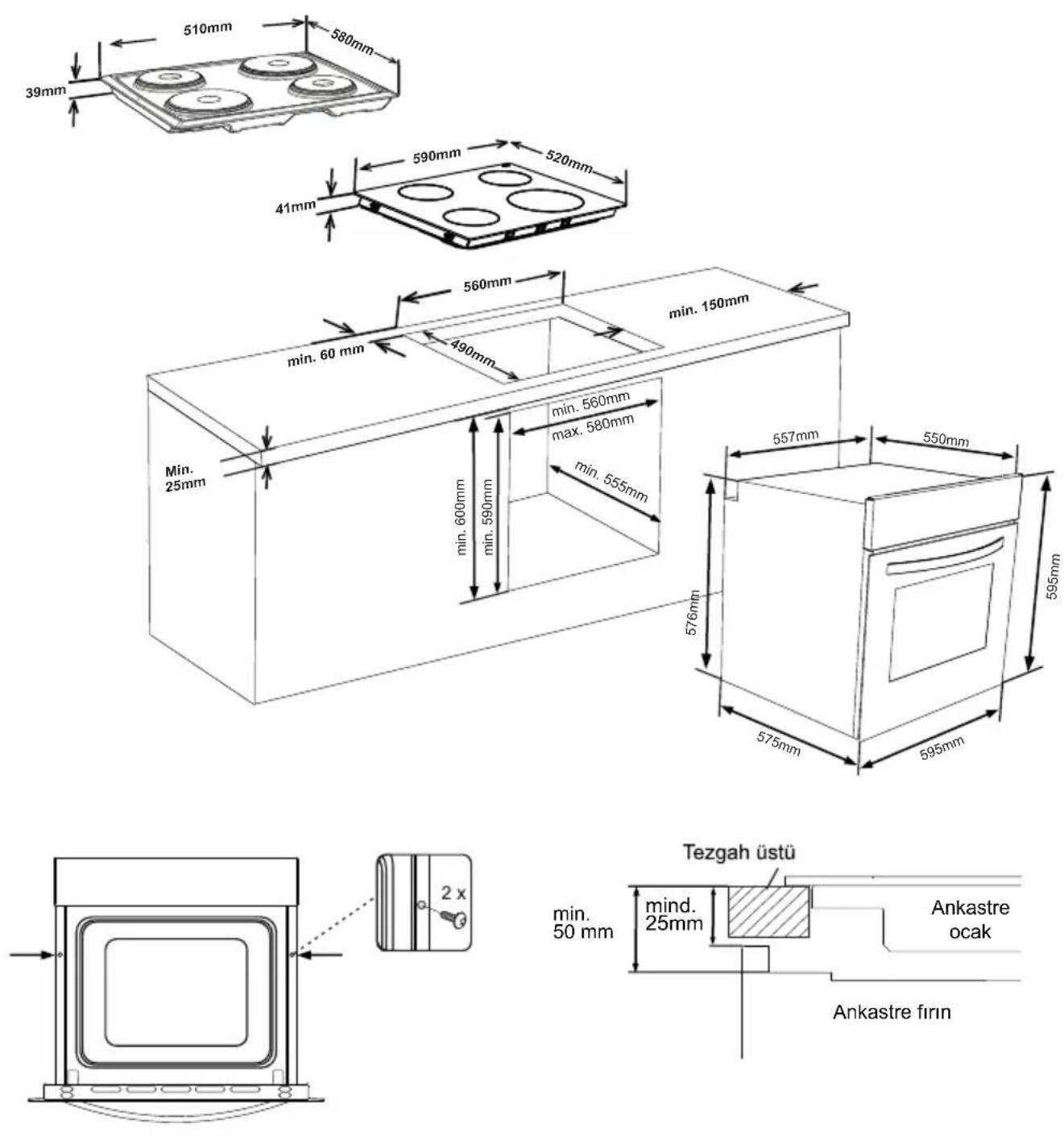

3.2. ANKASTRE FIRIN MONTAJI

Fırın kapağını açın ve fırın gövdesinde bulunan deliklere 2 vidayı takın. Fırın kapağını açın ve fırın gövdesinde bulunan deliklere 2 vidayı takın. Ürün gövdesi kabinin ahşap yüzeyine temas ederken vidaları sıkın.

Fırın bir ocak altına monte ediliyorsa tezgah üstü ile fırının üst paneli arasındaki mesafe en az 50 mm ve tezgah üstü ile kontrol panelinin üstü arasındaki mesafe en az 25 mm olmalıdır.

Fırınının montajının yapılacağı dolabın ölçülerinin ve malzemesinin doğru olması ve sıcaklık artışına dayanması gerekir. Doğru bir montaj işleminde; elektrikli parçalarla veya izole edilmiş parçalarla temasın önlenmiş olması gerekmektedir. İzolasyonu sağlayan parçaların, hiçbir alet kullanılarak çıkarılmayacak şekilde takılması sağlanmalıdır.

Cihazı buzdolabı veya derin dondurucu yakınına kurmanız tavsiye edilmez. Aksi halde yayılan ısı nedeniyle bu cihazların performansı olumsuz yönde etkilenecektir.

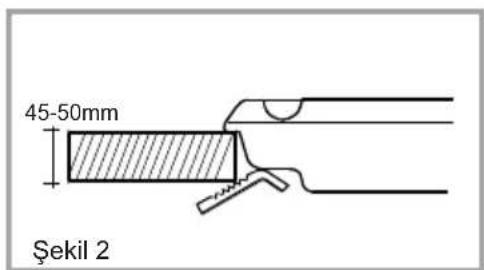

3.3 ANKASTRE OCAĞIN MONTAJI

Mutfak tezgahının altına sıvı sizmasını önlemek adına ürününüzle birlikte sızdırmazlık macunu/süngeri verilmiştir. Şekil 5a' da montaj detayı verilen ürün için sızdırmazlık malzemesi aşağıdaki şekillerde gösterildiği gibi banko boşaltması etrafına uygulanmalıdır. Daha sonra ocak banko boşaltması üzerine yerleştirilmeli ve yine resimlerde belirtildiği gibi braketlerle sabitlenmelidir. Bu işlem sonunda sızdırmazlık macununun ocak etrafına taşan kısmı bir spaula yardımıyla Şekil 3'teki gibi temizlenmelidir. Eğer banko kalınlığı 40 mm'den küçük ise braket Şekil 4'teki gibi monte edilmelidir.

Şekil 5b de montaj detayı verilen ürün için sızdırmazlık süngeri ocağın etrafına uygulanmalıdır. Daha sonra ocak banko boşaltması üzerine yerleştirilmeli ve braketlerle bankonun yan yüzeylerine sabitlenmelidir.

Elektrik bağlantısı sırasında, kesinlikle aşağıdaki talimatlara uyulmalıdır:

• Topraklama kablosu, mutlaka(±) topraklama işareti olan vidayla bağlanmalıdır. Besleme kablosunun bağlantısı Şekil 6'deki gibi olmalıdır. Eğer cihazın kurulacağı yerde, yönetmeliklere uygun topraklı priz mevcut değilse, derhal Yetkili Servisi arayın.
• Topraklı priz cihazın yakınında olmalıdır. Kesinlikle uzatma kablosu kullanılmamalıdır.
• Besleme kablosu ürünün sıcak yüzeyine temas etmemelidir.
  Besleme kablosunun zarar görmesi halinde, mutlaka Yetkili Servisi arayın. Kablo, Yetkili Servis tarafından değiştirilmelidir.
  Cihazın elektrik bağlantısı Yetkili servis tarafından yapılmalıdır. H05VV-F tipi besleme kablosu kullanılmalıdır.
• Yanlış elektrik bağlantısı cihaza zarar verebilir. Böyle bir zarar garanti kapsamında değildir.
  Cihaz 220-240V\~ elektriğe bağlantı yapılabilecek şekilde ayarlanmıştır. Şebeke elektriği, verilen bu değerden farklı ise derhal Yetkili Servisi arayınız.

Üretici Firma Güvenlik Normlarına Uymamaktan Kaynaklanan Hertürlü Hasar ve Zarara Karşı Hiçbir Sorumluluk Taşımadığını Beyan Eder !!!

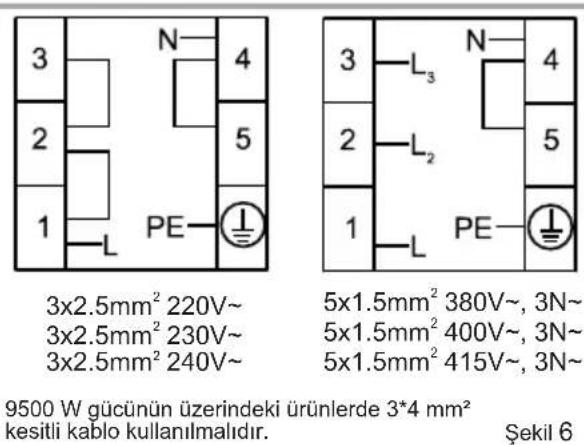

3.5 KOMBİNE ANKASTRE FIRIN ELEKTRİK BAĞLANTISI VE EMNİYETİ

Cihazınızın elektrik bağlantısı Yetkili Servis tarafından yapılmalıdır.

Cihaz 220-240V\~ ve 380-415V 3N\~ bağlantı yapılabilecek şekilde tasarlanmıştır. Şebeke elektriği bu değerden farklı ise derhal Yetkili Servisi arayınız.

Cihazınızın bağlantısı şekil 4'teki gibi yapılmalıdır. Cihaz şebekeye sabit bağlantı yapılacak şekilde tasarlanmıştır. Cihazın bağlantı girişine 25A kontak aralığı en az 3 mm olan sigorta bağlanmalıdır.

3x2.5mm² 220V\~

3x2.5mm² 230V\~

3x2.5mm² 240V\~

5x1.5mm² 380V\~, 3N\~

5x1.5mm² 400V\~, 3N\~

5x1.5mm² 415V\~, 3N\~

9500 W gücünün üzerindeki ürünlerde 3*4 mm² kesitli kablo kullanılmalıdır.

Şekil 6

Ocağın Kullanımı

İsıtıcılar kontrol panelindeki 7 kademeli düğme ile kontrol edilir. Kademelerden '0' kapalı konumdur. Diğer 6 kademeye karşılık gelen kullanım alanları ise şöyledir;

0 6 1 5 2 4 3

0 6 1 5 2 4 3

0 6 1 5 2 4 3

0 6 1 5 2 4 3

1 Sıcak tutma konumu 2-3 Düşük sıcaklıkta ısıtma konumları 4-5-6 Pişirme, kızartma ve kaynatma konumları

Yapacağınız pişirme işlemine göre düğme konumunu belirledikten sonra düğmeyi çevirip ocağınızın kullanımına geçebilirsiniz.

Sıcak yüzey ikaz lambası kullandığınız ısıtıcı için sıcaklık 60°C ye çıktığında yanmaya başlayacak ve sıcaklık bu sıcaklığın altına inmediği müddetçe yanmaya devam edecektir.

Vitroseramik Ocağınızın Kullanımı

Vitroseramik camın ısıya ve aşırı sıcaklık değişikliklerine karşı dayanıklılığı çok yüksektir. Isının yüzeyde zaman içinde kırmızılık gözlenir. Herhangi bir ısıtma ünitesi çalıştırıldığında hafif bir ses duyulabilir, bu normal olup sistemin teknik yapısıyla ilgilidir. Kalite açısından herhangi bir problem teşkil etmemektedir. Keskin köşeli tencerelerin vitroseramik cama sürtmesi yada üzerine sertçe bırakılması halinde yüzey zarar görebilir. Dikkatli olunması tavsiye edilir.

DOĞRU

YANLIŞ

YANLIŞ YANLIŞ

Kullanılacak tencere çapları enerjinin boşa harcanmaması için, ocak yüzeylerinde küçük yada büyük olmamalıdır. Çalışma konumunda ısıtıcı yüzeyi sıcak olduğundan, küçük çocukların yüzeye yaklaşması önlenmelidir. Kızgın yağın tutuşabilme özelliğinden ötürü, kızartma gibi işlemler kapalı bir kapta yapılmalıdır. Camın üzerinde ekmek vb. bir kesme işlemi yapmayınız. Alüminyum tabanlı tencereler kullanmayınız. Ocağınızın üzerine aşırı ağırlık koymaktan kaçının. Vitroseramik yüzey üzerine plastik alüminyum gibi malzemeler koymayınız. Eğer herhangi bir sebeple üzerinde plastik yada alüminyum bir malzeme erimişse hemen spatula ile temizleyiniz. Bulaşık bezi yada sünger gibi malzemelerle seramik yüzeyi silmeyiniz. Deterjan kalıntıları yangına ve cam renginin solmasına sebep olabilir. Vitroseramik ocak yüzeyinde herhangi bir çatlak görüldüğü taktirde, cihazınızı hemen besleme kaynağından ayırınız.

Enerji Tasarrufu

Elektrikli ocakta pişirme yapılırken düz tabanlı tencere kullanılmalıdır. Kullanılan tencere tabanının büyüklüğüne uygun olan ocak gözü tercih edilmelidir. Pişirme süresini düşürmek için tencerenin üstüne kapak konulmalıdır. Pişirme süresinin uzun olmaması için gereken miktardan fazla su yada yağ kullanılmamalıdır. Yiyecek kaynama başladıktan sonra sıcaklık ayarı düşürülmelidir.

UYARILAR

İlk kullanımda veya elektrikli ocak uzun süre kullanılmadıysa, elektrikli ocağı yaklaşık 20 dakika en düşük ayarda çalıştırarak, ocağın içinde oluşmuş olabilecek nemin giderilmesi gerekmektedir.

• Yanlızca ocak çaplarına uygun tencereler kullanınız.
• Tencereyi ocak üzerine koymadan önce tencere tabanının ıslak olmadığından emin olunuz.

- Elektrikli ocağı asla boşken çalıştırmayınız.

Tencere sıcaklıkları cihaz kullanımdayken yüksek olabilir. Dolayısıyla çalışma sırasında ve sonrasında, çocukları ve evcil hayvanları ocağınıza erişebilecekleri yerlerden uzak tutmanız tavsiye edilir.

- Elektrikli ocak üzerinde bir çatlak farkederseniz, ocak derhal kapatılmalı ve Yetkili Servis tarafından değiştirilmelidir.

- Kullanımdan sonra, sürekli etkili şekilde çalışmasını ve uzun ömürlü olmasını sağlamak amacıyla, elektrikli ocağınız uygun temizlik malzemeleri ile iyice temizlenmelidir. Pas oluşumunu engellemek ve ilk durumunu korumak için, elektrikli ocağın çok az yağ damlatılmış bir bezle ovularak temizlenmesi tavsiye edilir. Buharlı temizleyiciler asla kullanmayınız.

- Kullanımdan sonra, elektrikli ocak uzun süre sıcaklığını korur, ocağa dokunmayınız ve üzerine herhangi birşey koymayınız.

Elektrikli Ocağınızın Kullanımı

Ocağınızda 2 çeşit ısıtıcı bullunmaktadır.

1. Standart isitici
2. Hızlı ıstıci(Kırmızı ıstıci)

Isıtıcılar 6 kademeli düğmeler ile kontrol edilebilir.

Cihazın ilgili ısıtısıya ait düğmesini 1-6 kademeleri arasında değiştirerek çalıştırınız. Kontrol düğmeleri altında bulunan ikaz lambasının yanması, cihazın çalışır durumda olduğunu gösterir.

Konum ve pişirme açıklamaları

0 Yağ eritmek ve az miktarda sivının ısıtılması için kullanılır.

1 Daha çok miktarda sivının ısıtılması ve uzun sürede pişecek kremalar ve soslar hazırlamak için kullanılır.

2 Dondurulmuş gıdaların pişirilmek üzere buzların çözülmesi için kullanılır.

3 Az miktarda et ve balık pişirmek için kullanılır.

4 Et ve biftek pişirmek için kullanılır.

5 Kızartmalar için, büyük miktarda sıvı kaynatmak için kullanılır.

6 Kızartmalar için, büyük miktarda sıvı kaynatmak için kullanılır.

Tavsiyeler

Cihazın ıstıcıları ısıya dayanıklı koruyucu maddeyle kaplıdır. İlk kullanımda olası kötü kokuyu gidermek ve koruyucu tabakayı sertleştirmek için düğmeyi '1' konumuna getirerek 20 dakika kadar boş olarak çalıştırınız.

Cihazı her zaman tabanı düz ve kalın tencereler ile çalıştırın.

Cihazı ısıtıcı yüzeye uygun boyutlarda olan tencereler ile kullanın.

Cihazı çalıştırırken tencereyi ısıtıcı yüzeyinin tam merkezine yerleştirin.

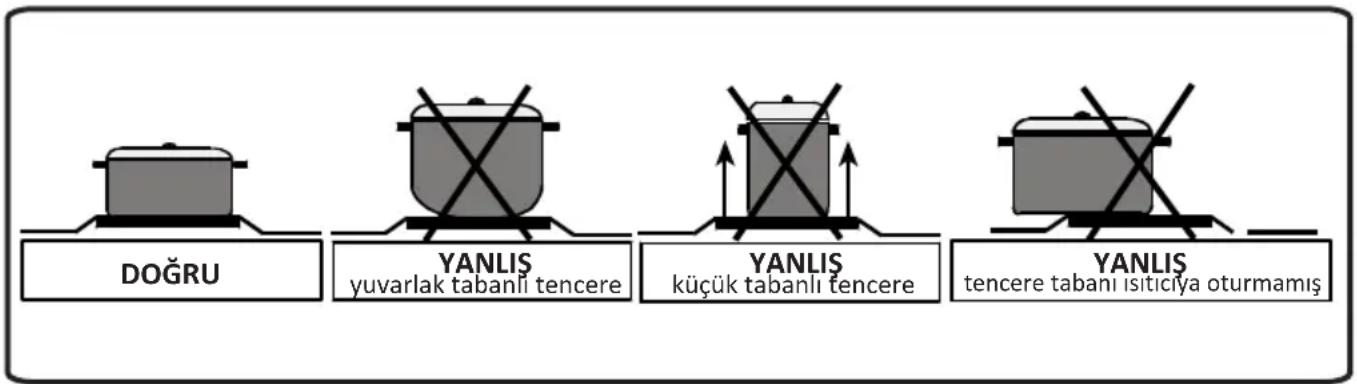

DOĞRU YANLİŞ yuvarlak tabanlı tencere YANLİŞ küçük tabanlı tencere YANLİŞ tencere tabanlı isiticiya oturmamış

- Cihazı asla boş tencere ile çalıştırmayın.

Isıtıcılar üzerinde bir çatlak yada kırık oluştuğunda, cihazı derhal kapatın ve • kullanımını durdurun.

Cihazın uzun ömürlü olması için her kullanımdan sonra yumuşak sünger veya bez • ile ovarak temizleyin. Buharlı ısıtıcı ile temizlemeyiniz.

Cihazınız çalışırken dış yüzeyleri oldukça ısınır. Cihaz kapatılmış olsa dahi, bu • kısımlar belli bir süre daha sıcaklığını muhafaza eder. Sıcak yüzeylere kesinlikle dokunmayın ve üzerinde hiçbir cisim bırakmayın. Çocukları uzak tutun.

- Tencereyi ısıtıcı yüzey üzerine yerleştirmeden önce tabanının kuru olduğundan emin olun.**Inox yüzeylerin bakımı ve temizliği için kullandığınız maddeler bazı kimyasal bileşikler içerir. Bu maddelerle yüzey temizliği yapıldığında kalıntı bırakmayacak şekilde silinmelidir. Aksi durumlarda yüzeyde kalan kimyasal artıkları ürünün kullanımı sırasında (yüksek sıcaklık gibi etkenlerden dolayı) yüzeyde yanarak ocak tablasında kalıcı sararmaya sebep olabilir."

"Inox tablanız üzerinde beklemiş artıklar ( taşan yemek, süt vb artıklar) da yüksek ısıya maruz kaldığında yüzeyde yanarak yapışabilirler ve bu durumda inox tablanızda kalıcı hasar oluşabilir. Bu duruma sebebiyet vermemek için düzenli olarak temizlik yapın ve taşan artıkları bekletmeden silin."

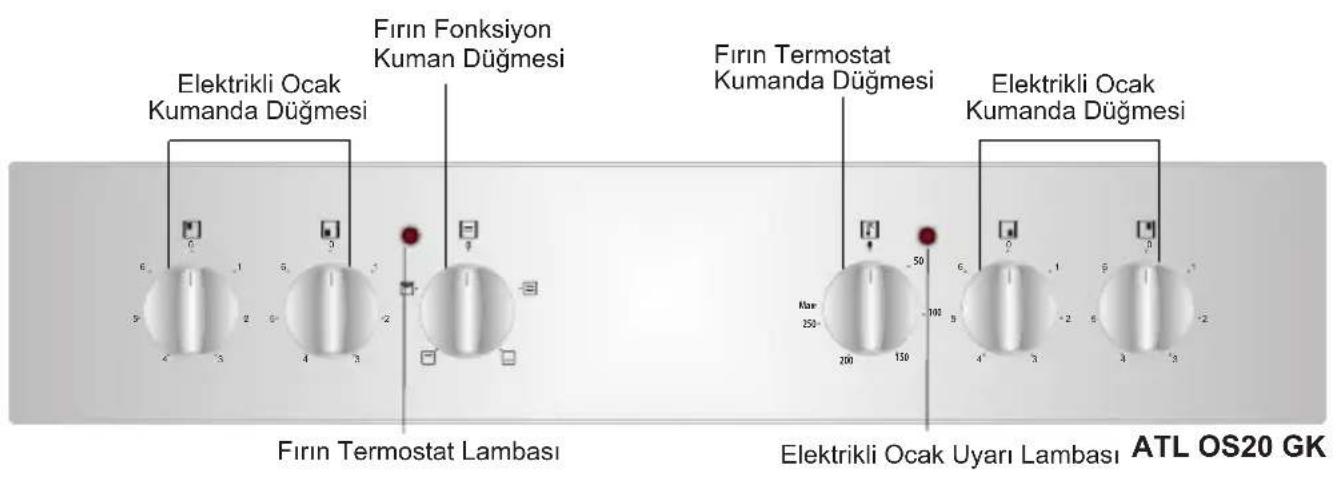

Kontrol Panelleri

ATL OS20 GK

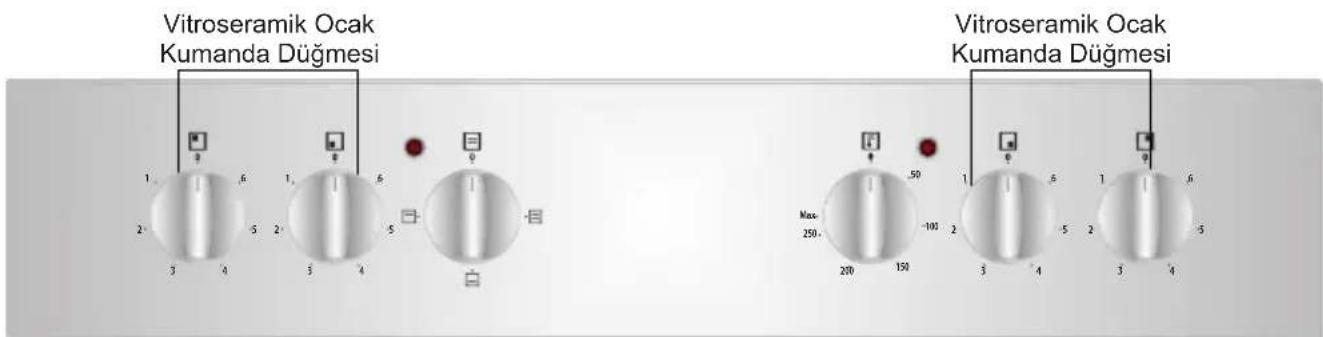

Vitroseramik Ocak Kumanda Düşmesi Vitroseramik Ocak Kumanda Düşmesi

ATL OS10 IN

Firin kısmının kullanımı

Fırın Fonksiyon Kumanda Düğmesi

Fırın fonksiyonlarını seçmenizi sağlar (Şekil 7). Bir sonraki bölümde fonksiyonlar açıklanmıştır. Fonksiyon seçici düğme ile birlikte fırın termostat düğmesini de seçtiğiniz bir sıcaklık değerine getirmeniz gerekmektedir. Aksi halde seçtiğiniz fonksiyon kademesi çalışmaz.

Fırın Termostat Düğmesi

Fırın sıcaklığını seçmenizi sağlar (Şekil 8). Fırın fonksiyon kumanda düğmesi ile kullanılır. Fırınınızın içindeki sıcaklık, ayarladığınız değere ulaştığında termostat devreyi keser ve termostat ışığı söner. Sıcaklık ayarlanan değerin altına düştüğünde ise, termostat tekrar devreye girer ve termostat ışığı yanar..

* Aşağıda anlatılan fonksiyonların varlığı ürün modeline göre değişir.

Alt - Üst Isıtıcı Fonksiyonu (statik pişirme)

Geleneksel yöntem olarak tanımlanan bu pişirmede; alt ve üst rezistanslardan eşit olarak fırının içerisinde yayılan ısı pişirdiğiniz yiyeceğin alt ve üstünün eşit olarak pişmesini sağlar. Fırınınızın termostat düğmesini, yapacağınız pişirme için pişirme tablosunda tavsiye edilen dereceye ayarlayın. Fırına 10 dakika kadar ön ısıtma yapılması tavsiye edilir. Uygun pişirme kabına konmuş olan yiyeceği tavsiye edilen süre boyunca pişmeye bırakın. Bu konum; kek, pandispanya, börek, fırında makarna, lazanya, pizza pişirilmesinde tercih edilen bir fonksiyondur. Pişirme işlemi sonunda, fırın fonksiyon kumanda düğmesini ve termostat düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından uzak durun ve çocuklarınızı uzak tutun.

Alt Isitici Fonksiyonu

Bu fonksiyon pizza pişirmek ve yiyecekleri sıcak tutmak için uygundur. Fırın fonksiyon kumanda düğmenizi bu fonksiyon işaretine getirin ve tepsiyi yerleştirin. Bu işlem sonucunda, fırın fonksiyon kumanda düğmesini kapatın ve varsa saat fonksiyonunu iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak soğumasını sağlayın.

Üst Isitici Fonksiyonu

Bu fonksiyon yemek pişirmek için değil, pişirilmiş yiyeceklerin üst kısmının kızartılması için uygundur. Fırınızın fonksiyon kumanda düğmesini bu fonksiyon işaretine getirin ve tepsiyi yerleştirin. Bu işlem sonucunda, fırın fonksiyon kumanda düğmesini kapatın ve varsa saat fonksiyonunu iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak soğumasını sağlayın.

Gril Fonksiyonu:

Bu fonksiyon yiyeceklerin üst kısmını pişirmek ya da pişmiş yiyeceklerin üst kısmını kızartmak için kullanılır. Özgara yapmak için; yiyecekleri izgaraya, izgarayı da en üst seviyedeki rafa yerleştirin. Fırın tepsisini 3. rafa yerleştirdikten sonra izgara işlemine başlayabilirsiniz. 2. rafa yerleştirilmiş olan yiyeceklerden damlayan yağların toplanmasını sağllayacaktır. Fırınınızın termostat düğmesini bu sıcaklığı gösterecek şekilde çevirin. 5 dakikalık ön ısıtma süresinden sonra yiyeceklerinizi fırınınıza yerleştirin. Pişirme işlemi sonunda, fırın fonksiyon kumanda düğmesini ve ısı ayar düğmesini kapatın ve varsa saat programını iptal edin. Pişirdiğiniz yiyeceği fırından alıp, güvenli bir yere koyun ve fırın kapağını açık tutarak fırının tamamen soğumasını sağlayın. Bu sırada fırın sıcak olacağından; fırından fırından uzak durun ve çocuklarınızı fırından uzak tutun.

FONKSİYON/YEMEKLER	ALT-ÜST			GRiLL
	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)	Termostat Konumu(°C)	Raf Konumları	Pişirme Süresi(dk)
Yufka böreği	170 - 190	2 - 3	35 - 45
Kek(Kek kalıbında)	170 - 190	2 - 3	30 - 40
Kek(Derin tepside)	170 - 190	2 - 3	30 - 40
Kurabiye	170 - 190	2 - 3	30 - 40
Izgara köfte				200	5	10 - 15
Sulu yemek	175 - 200	3	40 - 50
Tavuk	200	2 - 3	45 - 60	200	4 - 5	50 - 60
Pirzola				200	4 - 5	15 - 25
Biftek				200	5	15 - 25

4.5. FIRINDA KULLANILAN AKSE SUARLAR

Fırınızda pişireceğiniz yiyeceğin özelliğine bağlı olarak pişirme tablosunda belirtilmiş olan pişirme kaplarının kullanılması tavsiye edilir. Fırınızla birlikte verilen fırın tepsileri, tutacaklı küçük tepsi seti ve iç izgara dışında, piyasadan temin edebileceğiniz, fırında kullanıma uygun olan cam kaplar, kek kalıpları, özel fırın tepsilerini de kullanabilirsiniz. Konuya ilişkin olarak imalatçı firmanın vermiş olduğu bilgilere dikkat edin.

Küçük boyutlu kapların kullanılması durumunda, bu kabı iç ızgara teli üzerine, telin tam orta yerine gelecek şekilde yerleştirin. Emaye kaplar için de aşağıda verilen bilgilere uyulması gerekmektedir.

Eğer pişirilecek yiyecek fırın tepsisini tamamen kaplamıyorsa, yiyecek derin dondurucudan çıkmışsa veya tepsi ızgara işlemi sırasında akan yiyecek sularını toplanması için kullanılıyororsa, pişirme ya da kızartma esnasında oluşan yüksek ısı sebebiyle tepside şekil değişmeleri gözlenebilir. Ancak pişirme sonrasında tepsi soğuyunca tekrar eski halini alacaktır. Bu; ısı transferi sırasında ortaya çıkan normal fiziksel bir olaydır.

Cam tepside ya da kapta pişirme yaptıktan hemen sonra bu tepsiyi ya da kabı soğuk ortama bırakmayın. Soğuk ve ıslak zeminler üzerine koymayın. Kuru bir mutfak bezi ya da üzerine yerleştirerek yavaş yavaş soğumasını sağlayın. Aksi halde cam tepsi ya da kap kırılabilir. Fırınızda izgara yapacaksanız; ürün ile beraber tepsi içinde verilen izgarayı kullanmanızı tavsiye ederiz (ürününüz bu malzemeyi içeriyorsa). Böylece sıçrayan ve akacak olan yağlar fırının içini kirletmeyecektir. Eğer, büyük tel izgarayı kullanacaksanız; yağların toplanmaması için alt raflardan birine tepsi koyunuz. Temizlik kolaylığı açısından da içine bir miktar su koyunuz.

İzgara yaparken 3. veya 4. rafı kullanınız ve izgara yapacağınız malzemenin izgaraya yapışmaması için izgarayı yağlayınız.

Aksesuarlar modellere göre değişmektedir.

Sığ Tepsi
	Börek ve pasta gibi yiyecekleri pişirmede kullanılır.Tepsiyi doğru rafa yerleştirerin ve yukarı doğru sonuna kadar itin.

Tel Izgara
	Izgara için ya da farklı mutfak eşyaları yerleştirmek için kullanılır.

5.1.TEMİZLİK

Fırınınızı temizlemeden önce bütün kontrol düğmelerinin kapalı olduğundan ve cihazınızın soğuduğundan emin olun. Cihazın fişini çekin. Fırınınızın emaye ve boyalı kısımlarını çizebilecek, tanecikler içeren temizlik maddelerini kullanmayın. Tanecik içermeyen krem veya sıvı temizleyiciler kullanın. Yüzeylere zarar verebileceği için; kostik kremler, aşındırıcı temizlik tozları, kaba tel yükü veya sert aletler kullanmayın. Ocağınızın etrafına taşan sıvıların yanması halinde emaye zarar görebilir. Taşan sıvıları hemen temizleyin.

5.1.1. FIRININ İÇININ TEMIZLENMESI

Temizliğe başlamadan önce fırının fişini prizden mutlaka çekin. Emaye fırının içini, fırın ilikken temizlerseniz en iyi sonucu alırsınız. Fırını her kullanımdan sonra sabunlu suya batırılmış yumuşak bir bezle silin. Daha sonra ıslak bir bez ile bir kez daha silerek, ardından kurulayın. Zaman zaman sıvı bir temizlik maddesi kullanarak komple bir temizlik yapmak gerekebilir. Temizleme işlemini kuru ve toz temizleyicilerle yapmayın.

Katalitik Temizleme: Fırının iç gövdesinde bulunan katalitik paneller pişen yemeklerden sıçrayan yağları tutarak, fırınınızın iç yüzeyini temiz tutar, fırın içindeki oluşabilecek kötü kokuları engeller.

5.1.2. VİTROSERAMİK CAM OCAĞIN TEMİZLİĞI

Temizlik sırasında fışı prizden çekin.

Temizliği başlamadan önce vitroseramik camın tam olarak soğumasını bekleyin. Temizlik için kullanacağını temizlik malzemelerinin camı çizebilecek partiküller içermemesine dikkat edin. Krem ya da sıvı deterjanlar kullanın. Vitroseramik yüzey üzerinde temizleme maddeleri kalmayacak şekilde soğuk su ile silinmeli ve yumuşak bir bez ile kurulanmalıdır.

Dökülen yiyeceklerin ve artıkların temizlenmesi için ürününüzle birlikte verilen temizleme spatulasını kullanabilirsiniz. Tatlı cinsi yiyecekler döküldükten hemen sonra vitroseramik camın soğuması beklenmeden temizlenmelidir. Çelik temizleme telleri ile fırçalama vitroseramik camın yüzeyine zarar verebilir. Yüzey üzerinde oluşacak tozlanmalar nemli bir bez ile temizlenmelidir. Seramik cam üzerinde oluşabilecek renk değişiklikleri vitroseramik camın fonksiyonel yapısını ve kalıcılığını etkilemez. Renk değişikliğinin sebebi malzemenin değişmesi olmayıp, yüzey üzerinde oluşan yanmış artıkların temizlenmemesinden, kullanılan tencerelerin cam yüzeyi aşındırmalarından ve uygun olmayan temizlik maddelerinin kullanılmasından olabilir.

Temizleme spatulası, daima kimyasal temizleme maddelerinden önce kullanılmalıdır. Bu spatula sayesinde vitroseramik yüzey üzerindeki en ufak kirleri bile temizleyebilirsiniz. Erimiş plastik, ağır yağlar, şekerli maddeler gibi temizlenmesi zor kirler spatula sayesinde kolayca temizlenebilir.

Spatulanız keskin kenarlı olduğu için tehlikelidir ve çocukların ulaşabileceği yerlerden uzak tutulmalıdır. Spatula ile temizlik esnasında cam kenarlarında yer alan slikon yapıştırıcıların kazınmamasına dikkat edin.

5.2. BAKIM

Fırın Lambasının Değiştirilmesi

Bu işlemi Yetkili Servise yaptırmanız önerilir. Önce fırının fişini prizden çekin ve fırının soğuk olmasına dikkat edin. Lambanın önündeki kapağı çıkardıktan sonra ampulü de yerinden çıkarın. Yetkili Servislerden temin edeceğiniz, 30°C'ye dayanıklı yeni ampulü çıkardığınız ampulün yerine takın. Daha sonra lamba koruma camını tekrar yerine yerleştirin. Bu işlemden sonra fırınınız kullanıma hazır olacaktır.

Diğer Kontroller

Cihazın çalışması veya ocak ve fırın kumanda düğmeleri ile ilgili en ufak bir anormallik sezdiğinizde yetkili servis ile iletişime geçin.

BÖLÜM 6: SERVİS VE NAKLİYE

Servise Başvurmadan Önce Yapılması Gerekenler

Fırın Çalışmıyor ise;

Fırının fişi çekilmiş, sigorta atmış olabilir. Saatli modellerde ise saat ayarlanmamış olabilir.

Fırın Isıtmıyor ise;

Fırın ısıtıcı kumanda düğmesi ile sıcaklık ayarı yapılmamış olabilir.

İç Aydınlatma Lambası Yanmıyor ise;

Elektriklerin olup olmadığını kontrol edin. Lambanın arızalı olup olmadığını kontrol edin.

Arızalı ise servis çağırın.

Pişirme(alt + üst kısım eşit pişmiyor ise);

Kullanım kılavuzuna göre raf konumlarını, pişirme süresi ve sıcaklık değerlerini kontrol edin.

Bunların dışında ürününüzde hala problem varsa lütfen ‘Yetkili Servisi’ arayın.

Nakliye ile İlgili Bilgiler

Eğer nakliye ihtiyacınız olursa;

Ürünün orjinal kutusunu saklayın ve taşınması gereken durumlarda orjinal kutusu ile taşıyın. Kutu üzerindeki taşıma işaretlerine uyun.

Ocak tablasındaki gazlı ocak, şapka kafalarını ve ocak izgaralarını ocak tablasına bantlayın.

Ocak kapağı ve ocak tablası arasına kağıt yerleştirerek ocak kapağını kapatıp, fırının yan yüzeylerine bantlayın.

Fırınınızın içindeki iç ızgara ve tepsilerin nakliye sırasında fırın kapağına zarar vermemeleri için, fırın kapağı iç camı üzerine tepsilere denk gelecek şekilde mukavva ya da kağıt bantlayın.

Orjinal kutusu yok ise;

Fırının dış yüzeylerine(cam ve boyalı yüzeyler) gelebilecek darbelere karşı önlem alın.

Taşıtma sırasında fırınınızı dik konumda tutun ve üzerine hiçbir yük koymayın.

Marka		ATLANTIC
Model ATL OS20 GK
Fırın Tipi ELEKTRİK
Ağırlık kg 27,8
Enerji Verimliliği Endeksi - geleneksel 103,8
Enerji Verimliliği Endeksi - hava dolaşımlı -
Enerji Sınıfı A
Enerji Tüketimi (elektrikli) - geleneksel kWh/çe vrim 0,85
Enerji Tüketimi (elektrikli) - fanlı kWh/çevrim -
İç Hacim Sayısı 1
Enerji Kaynağı		ELEKTRİK
Hacim	I	64
Bu fırın EN 60350-1 ile uyumludur

Enerji Tasarrufu Önerileri

Firin

• Mümkünse, yiyecekleri birlikte pişirin.
• Ön ısıtma zamanını kısa tutun.
• Pişirme süresini uzatmayın.
• Pişirme işlemi tamamlandığında fırını kapatmayı unutmayın.
• Pişirme esnasında fırın kapağını açmayın.

Marka		ATLANTIC
Model ATL OS20 GK
Ocak Tipi Elektrik
Pişirme Bölgesi Sayısı 4
Isıtma Teknolojisi-1 Radyant
Çap-1	cm	14,5
Enerji Tüketimi-1	Wh/kg	192,0
Isıtma Teknolojisi-2 Radyant
Çap-2	cm	14,5
Enerji Tüketimi-2	Wh/kg	192,0
Isıtma Teknolojisi-3 Radyant
Çap-3	cm	18,0
Enerji Tüketimi-3	Wh/kg	192,0
Isıtma Teknolojisi-4 Radyant
Çap-4	cm	18,0
Enerji Tüketimi-4	Wh/kg	192,0
Ocağın Enerji Tüketimi	Wh/kg	192,0
Bu ocak EN 60350-2 ile uyumludur

Enerji Tasarrufu Önerileri

Ocak

• Düz tabana sahip mutfak eşyaları kullanın.
• Uygun boyutlu mutfak eşyaları kullanın.
• Kapaklı mutfak eşyaları kullanın.
• Sıvı veya yağ miktarını en azına indirin.

- Sıvı kaynamaya başladığında, sıcaklık seviyesini düşürün.

Marka		ATLANTIC
Model ATL OS10 IN
Fırın Tipi ELEKTRİK
Ağırlık kg 27,8
Enerji Verimliliği Endeksi - geleneksel 103,8
Enerji Verimliliği Endeksi - hava dolaşımlı -
Enerji Sınıfı A
Enerji Tüketimi (elektrikli) - geleneksel kWh/çevrim 0,85
Enerji Tüketimi (elektrikli) - fanlı kWh/çevrim -
İç Hacim Sayısı 1
Enerji Kaynağı		ELEKTRİK
Hacim	I	64
Bu fırın EN 60350-1 ile uyumludur

Enerji Tasarrufu Önerileri

Firin

• Mümkünse, yiyecekleri birlikte pişirin.
• Ön ısıtma zamanını kısa tutun.
• Pişirme süresini uzatmayın.
• Pişirme işlemi tamamlandığında fırını kapatmayı unutmayın.
• Pişirme esnasında fırın kapağını açmayın.

Marka		ATLANTIC
Model		ATL OS10 IN
Ocak Tipi Elektrik
Pişirme Bölgesi Sayısı 4
Isıtma Teknolojisi-1 Taş Isıtıcı
Çap-1	cm	14,5
Enerji Tüketimi-1	Wh/kg	193,0
Isıtma Teknolojisi-2 Taş Isıtıcı
Çap-2	cm	14,5
Enerji Tüketimi-2	Wh/kg	193,0
Isıtma Teknolojisi-3 Taş Isıtıcı
Çap-3	cm	18,0
Enerji Tüketimi-3	Wh/kg	193,0
Isıtma Teknolojisi-4 Taş Isıtıcı
Çap-4	cm	18,0
Enerji Tüketimi-4	Wh/kg	194,0
Ocağın Enerji Tüketimi	Wh/kg	193,3
Bu ocak EN 60350-2 ile uyumludur

Enerji Tasarrufu Önerileri

Ocak

• Düz tabana sahip mutfak eşyaları kullanın.
• Uygun boyutlu mutfak eşyaları kullanın.
• Kapaklı mutfak eşyaları kullanın.
• Sıvı veya yağ miktarını en azına indirin.
• Sıvı kaynamaya başladığında, sıcaklık seviyesini düşürün.

Ürün veya paketi üzerindeki bu sembol, ürünün ev atığı gibi muamele görmemesi gerektiğini gösterir. Bunun yerine elektrikli ve elektronik donanımın geri dönüşümünü yapan geçerli toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesini sağlayarak, ürünün yanlış atık muamelesi kaynaklı çevre ve insan sağlığı ile ilgili potansiyel olumsuz sonuçlarını önlemeye yardımcı olursunuz. Malzemelerin geri dönüşümü, doğal kaynakları korumaya yardımcı olacaktır. Bu ürünün geri dönüşümü ile ilgili daha ayrıntılı bilgi için lütfen yerel belediye, ev atıkları imha servisi veya ürünü satın aldığınız mağaza ile temasa geçin.

52176060 11/15
