KULLANIM KILAVUZU FXSQ80A2VEB DAIKIN

Montaj ve kullanım kılavuzu VRV Sistemi klimaları

English

Deutsch

Français

Nederlands

Español

Italiano

Ελληνικά

Portugues

Русский

Türkçe

FXSQ15A2VEB

FXSQ20A2VEB

FXSQ25A2VEB

FXSQ32A2VEB

FXSQ40A2VEB

FXSQ50A2VEB

FXSQ63A2VEB

FXSQ80A2VEB

FXSQ100A2VEB

FXSQ125A2VEB

CE - DECLARATION-OF-CONFORMITY	CE - DECLARACION-DE-CONFORMIDAD	CE - DECLARAÇÃO-DE-CONFORMIDADE	CE - ERKLÆRING OM-SAMSVAR	CE - IZJAVA-O-USKLADENOSTI	CE - IZJAVA O SKLADNOSTI	CE - ATITIKTIES-DEKLARACIJA
CE - KONFORMITÄTSERKLÄRUNG	CE - DICHIARAZIONE-DI-CONFORMITA	CE - ЗАЯВЛЕНИЕ-O-COOTBETCTВИИ	CE - ILMOITUS-YHDENMUKAISUUDESTA	CE - MEGFELELŐSEGI-NYILATKOZAT	CE - VASTAVUSDEKLARATSIOON	CE - ATBilstÍBAS-DEKLARÁCIJA
CE - DECLARATION-DE-CONFORMITE	CE - ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ	CE - OVERENSSTEMMELSESERKLÆRING	CE - PROHLÁŠENÍ-O-SHODĚ	CE - DEKLARACJA-ZGODNÓSCI	CE - ДЕКЛАРАЦИЯ-ЗА-СЬОТВЕТСТВИЕ	CE - VYHLÁSENIE-ZHODY
CE - CONFORMITEITSVERKLARING		CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE		CE - DECLARAȚIE-DE-CONFORMITATE		CE - UYGUNLUK-BEYANI

Soğutucu kullanımı hakkında önemli bilgiler 2

Montaj konumunun seçimi 2

Montaj öncesi hazırlıklar 2

İç ünitenin montajı 3

Kanalın montajı 3

Soğutucu akışkan borularının bağlantısı 4

Drenaj borularının bağlanması....5

Elektrik tesisatı işi....6

Kablo bağlantı örneği ve uzaktan kumandanın ayarlanması ..... 7

Kablo örneği 8

Saha ayarları 8

Dekoratif panelin montaji.... 10

Test işletmesi.... 10

Bakım 10

Bertaraf gereksinimleri 11

Kablo şeması 12

MONTAJDAN ÖNCE BU KILAVUZU DİKKATLE OKUYUN. BU KILAVUZU, İLERİDE BAŞVURMAK ÜZERE KOLAY BULUNABİLECEK BİR YERDE SAKLAYIN.

CİHAZIN VEYA AKSESUARLARININ YANLIŞ KURULMASI VEYA TAKILMASI ELEKTRİK ÇARPMASINA, KISA DEVREYE, KAÇAKLARA, YANGINA VEYA BAŞKA CİHAZ HASARLARINA NEDEN OLABİLİR. YALNIZCA DAIKIN TARAFINDAN ÜRETİLEN VE İLGİLİ CİHAZLA BİRLİKTE KULLANIM İÇİN ÖZEL OLARAK TASARLANMIŞ AKSESUARLARIN KULLANILDİĞINDAN VE BU AKSESUARLARIN PROFESYONEL BİR KİŞİ TARAFINDAN MONTE EDİLDİĞINDEN EMİN OLUN.

KURULUM VEYA KULLANIM PROSEDÜRLERİNDEN EMİN DEĞİLSENİZ, GEREKLİ TAVSİYELER VE BİLGİLER İÇİN DAIKIN DAĞITICINIZA BAŞVURUN.

Kılavuzun aslı İngilizce metindir. Diğer diller asıl kılavuzun çevirileridir.

Montaj mutlaka lisanslı bir montör tarafından yapılmalıdır. Malzeme ve montajla ilgili tercihler yürürlükteki ulusal ve uluslararası yönetmeliklere uyumlu olmalıdır.

Montaj öncesi

Montaj konumuna taşınana kadar cihazın ambalajında kalması gerekir. Cihazın mutlaka ambalajından çıkartılması gerekiyorsa, kaldırmak için yumuşak malzemelerden imal edilmiş bir askı veya koruyucu levhalar ve bir halat kullanın, böylece cihazı olası hasarlara ve çizilmelere karşı korumuş olursunuz.
Cihazı ambalajından çıkartırken veya ambalajından çıkarttıktan sonra taşırken, cihazın yalnızca askı kelepçelerinden tutularak taşındığından ve diğer parçalara hiç basınç uygulanmadığından emin olun.
Bu kılavuzda ele alınmayan konular için dış ünite montaj kılavuzuna bakın.
R410A serisi soğutucu akışkanlara ilişkin uyarılar: Bağlanacak dış üniteler mutlaka R410A için özel olarak tasarlanmış olmalıdır.

Dış ünitenin hemen yakınına herhangi bir nesne yerleşştirmeyin ve ünite çevresinde yaprak ve başka kalıntıların birikmemesini sağlayın.

Yapraklar, ünitenin içerisinde girmesi muhtemel olan küçük böcekler için yaşam alanlarıdır. Bunlar ünite içerisinde girdiğinde, elektrikli parçalarla temas ettikleri zaman bozulmalara, dumana veya yangına neden olabilirler.

Önlemler

Üniteyi aşağıda belirtilen odalara monte etmeyin veya bu tür odalarda kullanmayın.

• Madeni yağ veya mutfaklar vb. gibi yağ buhari veya spreyi bulunan yerler. (Plastik parçalar bozulabilir.)
• Sülfür gazı vb. gibi korozif gazların bulunduğu yerler. (Bakır tüpler ve lehim noktaları korozyona uğrayabilir.)
• Tiner veya benzin gibi uçucu, yanıcı gazların bulunduğu yerler.
• Elektromanyetik dalgalar üreten makinelerin bulunduğu yerler. (Kontrol sistemi bozulabilir.)
• Okyanus yakınındaki hava gibi havanın yüksek seviyede tuz içerdiği yerler ve voltaj dalgalanmalarının yüksek olduğu (fabrikalar gibi) yerler. Ayrıca, araçlar ve tekneler.

Aksesuarları doğrudan gövde üzerine monte etmeyin. Gövdedeki montaj delikleri, elektrik kablolarına zarar verebilir ve neticesinde yangına neden olabilir.
Bu cihaz, güvenliklerinden sorumlu bir kimse tarafından cihazın kullanımıyla ilgili nezaret veya talimat sağlanmadıkça çocuklar dahil düşük fiziksel, duyusal veya zihni yeteneklere sahip veya deneyimden ve bilgiden yoksun kişilerin kullanımına yönelik değildir.

Cihazla oynamadıklarının garantiye alınması için çocuklar gözetim altında bulundurulmalıdır.

Bu cihaz mağazalarda, hafif endüstriyel tesislerde ve çiftliklerde uzmanlar veya eğitimli kullanıcılar tarafından veya ticari alanlarda normal kullanıcılar tarafından kullanılmak üzere tasarlanmıştır.
■ Ses basıncı seviyesi 70 dB(A)'nın altındadır.

Aksesuarlar

Üniteyle birlikte aşağıdaki aksesuarların eksiksiz şekilde verilip verilmediğini kontrol edin.

	Drenaj hortumu1 parça	Askı kelepçesi pulu8 parça	Ortamsızdırmazlık pedi2 parça
	Montaj parçası için yalıtımsıvı borusu için1 parçagaz borusu için1 parça	Uzunsızdırmazlık2 parça	Montaj ve kullanım kılavuzu
			4 bağlantı kelepçesi

Tespit paneli vidaları, hava giriş paneline takılır.

Opsiyonel aksesuarlar

■ İki tip uzaktan kumanda mevcuttur: kablolu ve kablosuz. Müşterinin taleplerine uygun bir uzaktan kumanda seçin ve bunu uygun bir yere monte edin.
Uygun bir uzaktan kumanda seçmek için, kataloglara ve teknik literatüre bakın.
- Alttan emişi monte ederken: hava giriş paneli ve hava giriş paneli kanvas bağlantısı.

Aşağıdaki hususlar için, inşaat sırasında özel dikkat gösterilmesi ve montaj tamamlandıktan sonra kontrol gerçekleştirilmesi gerekir.

Kontrol edilenleri işaretleyin √
	İç ünite sağlam şekilde takıldı mı?Üniteler düşebilir, titreyebilir veya gürültü çıkartabilir.
	Gaz sızıntısı testi bitti mı?Yetersiz soğutmaya veya ısltmaya neden olabilir.
	Ünite tamamen yalıtıldı ve hava kaçaklarına karşı kontrol edildi mı?Yoğuşma suyu damlayabilir.
	Drenaj düzgün akıyor mu?Yoğuşma suyu damlayabilir.
	Güç girişi voltajı, isim plakasında gösterilene eşit mı?Ünite arızalanabilir veya bileşenler yanabilir.
	Kablo ve boru bağlantıları düzgün mü?Ünite arızalanabilir veya bileşenler yanabilir.
	Ünite güvenli bir biçimde topraklanmış mı?Elektrik kaçağı durumunda tehlikelidir.
	Kablo boyutu özellikleri uygun mu?Ünite arızalanabilir veya bileşenler yanabilir.
	İç veya dış ünitenin birisinin hava giriş veya çıkışını tıkayan herhangi bir şey var mı?Yetersiz soğutmaya veya ısltmaya neden olabilir.
	Soğutucu borusunun uzunluğu ile ek soğutucu yükü not edilmiş mı?Sistemdeki soğutucu yükü temizlenmemiş olabilir.
	Hava filtreleri (arka kanalla birlikte monte edilirken) doğru şekilde takıldı mı?Hava filtrelerinin bakımı imkansız hale gelebilir.
	Cihaz dışı statik basınç ayarlandı mı?Yetersiz soğutmaya veya ısltmaya neden olabilir.

Montöre notlar

Doğru montajı sağlamak için kılavuzu dikkatlice okuyun. Müşteriye iç ünitenin kullanım kılavuzu üzerinden sistemi nasıl doğru şekilde çalıştırabileceği öğrettiğinizden emin olun.
Müşteriye sahada monte edilen sistem hakkında bilgi verin. Dış ünite kullanım kılavuzunun "Kullanım öncesi yapılması gerekenler" bölümündeki ilgili montaj özelliklerini doldurduğunuzdan emin olun.

Soğutucu kullanımı hakkında önemli bilgiler

Bu ürün, Kyoto Protokolü kapsamında bulunan florinli sera etkisi gazları içermektedir.

Soğutucu akışkan tipi: R410A

GWP ^(1) değeri: 1975

(1) GWP = küresel ısınma potansiyeli

Avrupa mevzuatı ve ilgili ulusal mevzuat uyarınca düzenli aralıklarla soğutucu kaçaklarının kontrol edilmesi gerekebilir. Daha fazla bilgi için lütfen yetkili servise başvurun.

Montaj konumunun seçimi

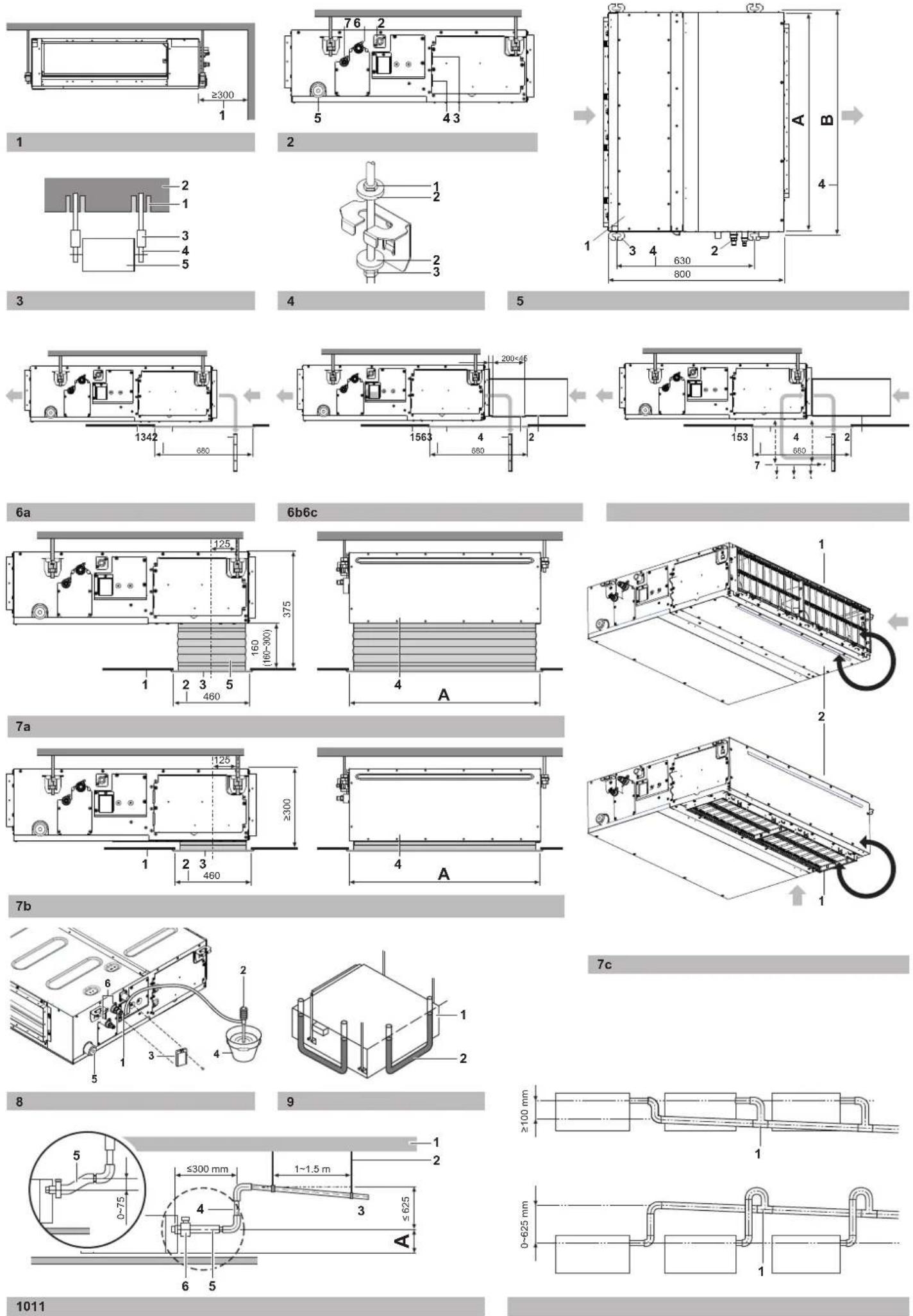

(Bkz. şekil 1 ve şekil 2)

1 Aşağıda sıralanan koşulların sağlandığı ve müşterinin onayladığı bir montaj konumu seçin.

• Mükemmel bir hava dağılımı sağlanmalıdır.
• Hava geçişini hiçbir şey engellememelidir.
• Yoğuşma suyu uygun şekilde tahliye edilebilmelidir.
• Asma tavanda fark edilir bir eğim olmamalıdır.
• Bakım ve servis için yeterli boşluk bırakılabilmelidir.
• Yanıcı gaz sızıntısı riski bulunmamalıdır.

- Cihaz, patlama potansiyeli bulunan bir atmosferde kullanılmak için tasarlanmamıştır.

- I ç ve dış ünitelerin arasında izin verilebilir sınır dahilinde boru bağlantıları kurulabilmelidir. (Dış ünitenin montaj kılavuzuna bakın.)

- İç ünite, dış ünite, güç kaynağı kabloları ve iletim kablolarını televizyon ve radyolardan en az 1 metre uzakta tutun. Bu, ilgili elektrikli aletlerdeki resim ve gürültü etkileşimlerini önlemek içindir. (1 metrelik mesafe olsa bile, elektrik dalgalarının üretildiği koşullara bağlı olarak ses çıkabilir.)

- Kablosuz uzaktan kumanda kiti monte edilirken, odada elektrikli açılıp kapatılan flüoresan lambalar varsa kablosuz uzaktan kumanda ile iç ünite arasındaki mesafe belirtilenden kısa olabilir. İç ünite mutlaka flüoresan lambalardan mümkün olduğunca uzağa monte edilmelidir.

- İç veya dış ünitelerin doğrudan alt kısmına neme karşı duyarlı olan nesneler yerleştirmeyiniz. Belli başlı koşullarda, ana ünitedeki veya soğutucu borulardaki nemlilik, hava filtresindeki kirlilik veya drenaj sisteminin bloke olmasından dolayı damlama ortaya çıkabilir ve bundan dolayı da ilgili nesne bozulabilir veya hasar görebilir.

2 Fan bıçaklarına veya ısı eşanjörüne dokunulmasını önlemek için, hava emiş ve hava çıkış tarafına bir koruyucu muhafazanın takıldığından emin olun.

Bu koruma mutlaka ilgili Avrupa yönetmeliklerine ve ulusal yönetmeliklere uygun olmalıdır.

3 Montaj için askı civataları kullanın. Temelin iç ünite ağırlığını taşıyabilecek sağlamlıkta olup olmadığını kontrol edin. Bu hususla ilgili herhangi bir risk varsa, cihazı monte etmeden önce tavanı güçlendirin.

1 Servis boşluğu
2 Drenaj borusu
3 Güç besleme kablosu portu
4 İletim kablosu portu
5 Bakım drenaj çıkışı
6 Gaz borusu
7 Sivi borusu

Montaj öncesi hazırlıklar

1 Tavan açıklığının üniteye ve askı civatası konumuna göre konumu. (Bkz. Şekil 5)

Model	A (mm)	B (mm)
15~32	550	588
40~50	700	738
63~80	1000	1038
100~125	1400	1438

1 İç ünite

2 Boru

4 Askı civatası basamak mesafesi

Montaj için, aşağıda listelenen alternatiflerden birini seçin.

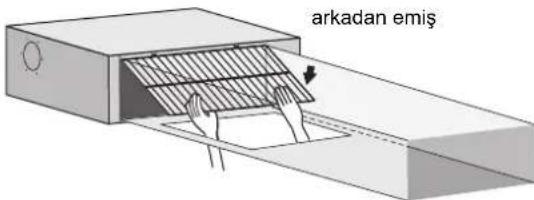

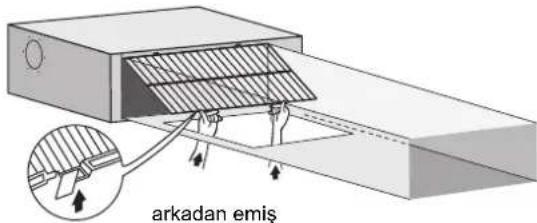

Standart arkadan emiş (Bkz. Şekil 6a)

1 Tavan yüzeyi
2 Tavan açıklığı
3 Servis erişim paneli (opsiyonel aksesuar)
4 Hava filtresi
5 Hava girişi kanalı
6 Kanal servis açıklığı
7 Değiştirilebilir plaka

Arka kanal ve kanal servis açıklığıyla montaj (Bkz. Şekil 6b)

Kanal servis açıklığı olmadan arka kanallı montaj (Bkz. Şekil 6c)

NOT

Üniteyi monte etmeden önce (kanal servis açıklığı olmadan, yalnızca kanalla montaj): hava filtrelerinin konumunu değiştirin.

1 Ünitenin üst tarafından hava filtresini (filtrelerini) çıkartın.
2 Değiştirilebilir plakayı çıkartın
3 Hava filtresini (filtrelerini) ünitenin içine takın
4 Değiştirilebilir plakayı geri takın

1 2 3 4

NOT

Hava giriş kanalını takarken, hava filtresinin bakım sırasında hasar görmesini engellemek için tespit vidalarını flaşın iç tarafına maksimum 5 mm girecek şekilde seçin.

1 Hava girişi kanalı
2 Flanş içi
3 Tespit vidası

Hava filtresi panelinin bir kanvas bağlantıyla takılması (Bkz. Şekil 7a)

Hava filtresi panelinin doğrudan takılması (Bkz. Şekil 7b)

1 Tavan yüzeyi
2 Tavan açıklığı
3 Hava giriş paneli (Opsiyonel aksesuar)
4 İç ünite (Arka taraf)
5 Hava giriş paneli kanvas bağlantısı (Opsiyonel aksesuar)

Model A (mm)

15~32 610

40~50 760

63~80

1060

100~125

1460

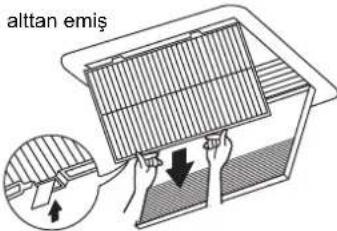

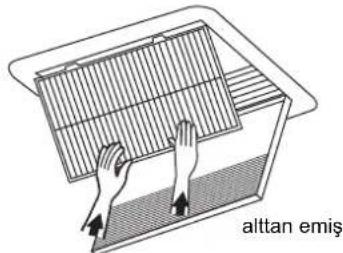

Alttan emiş (Bkz. Şekil 7c)

NOT

Ünite, değiştirilebilir levhanın hava filtresi tespit plakasıyla değiştirilmesiyle alttan emiş yapacak şekilde kullanılabilir.

1 Hava filtresi (filtreleri) ile hava filtresi tespit plakası
2 Değiştirilebilir plaka

NOT

Standart montaj haricindeki tüm montaj çalışmalarında ayrıntılı bilgi için Daikin bayinize danışın.

2 Bu iç ünitenin fan devri, standart cihaz dışı statik basıncı sağlayacak şekilde önceden ayarlanmıştır.
3 Askı civatalarını takın.

(Askı civatası olarak M10 boyutu civata kullanın.) Mevcut tavanlar için ankraj civataları kullanın; yeni tavanlarda ise cihazın ağırlığını taşıması için gömülü saplamalar, gömülü ankraj civataları veya sahada tedarik edilen diğer bağlantı elemanlarını kullanın.

Montaj örneği

(Bkz. Şekil 3)

1 Ankraj civatası
2 Tavan
3 Uzun somun veya gerdirme donatısı
4 Aski civatası
5 İç ünite

NOT

■ Yukarıda belirtilen tüm parçalar sahada tedarik edilir.
■ Standart montaj haricindeki tüm montaj çalışmalarında ayrıntılı bilgi için bayiinize danışın.

İç ünitenin montajı

Opsiyonel aksesuarları (hava giriş paneli hariç) monte ederken, opsiyonel aksesuarların montaj kılavuzunu da okuyun. Saha koşullarına bağlı olarak, opsiyonel aksesuarların iç üniteden önce monte edilmesi daha kolay olabilir.

1 İç üniteyi geçici olarak monte edin.

- Askı kelepçesini askı civatasına takın. Askı kelepçesinin üst ve alt kenarlarından bir somun ve pul kullanarak sağlam şekilde sabitlendiğinden emin olun. (Bkz. Şekil 4)

1 Somun (sahada tedarik edilir)
2 Askı kelepçesi pulu (üniteyle birlikte verilir)
3 Sıkın (ikili somun)

2 Cihazın yatay olarak düz olup olmadığını kontrol edin.

• Cihazı eğik monte etmeyin. İç ünitede bir yerleşik drenaj pompası ve şamandıralı anahtar bulunmaktadır. (Ünite, yoğuşma akışına göre eğimli monte edilirse, şamandıralı anahtar bozulabilir ve su damlamasına neden olabilir.)
• Ş ekil 9'de gösterildiği gibi, bir su terazisi veya suyla dolu bir vinil tüp yardımıyla cihazın düz olup olmadığını dört köşesinden kontrol edin.

1 Su terazisi
2 Vinil tüp

3 Üst somunu sıkın.

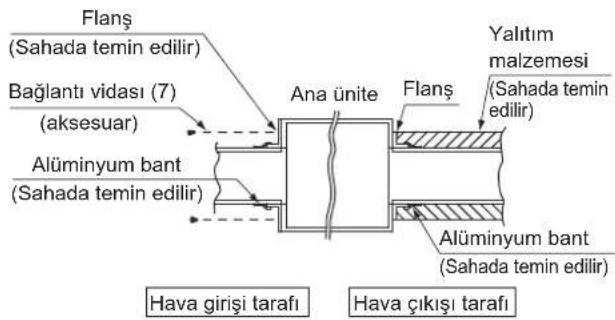

Kanalın montajı

Sahada temin edilen kanalı bağlayın.

Hava girişi tarafı

• Kanalı ve giriş tarafı flanşını (sahada temin edilir) takın.
• Flanşı aksesuar vidaları (7) yardımıyla ana üniteye bağlayın.
• Giriş tarafı flanşını ve kanal bağlantı alanını alüminyum bantla veya hava kaçağını önleyebilecek başka bir malzemeyle sarın.

Giriş tarafına bir kanal takılacaksa, giriş tarafından hava geçişinin içerisinde bir hava filtresi taktığınızdan emin olun. (Toz toplama verimliliği yer çekimi tekniğiyle ölçüldüğünde en az 50% olan bir hava filtresi kullanın.) Giriş kanalı takılacaksa ürünle verilen filtre kullanılamaz.

Flanş (Sahada temin edilir) Bağlantı vidası (7) (aksesuar) Alüminyum bant (Sahada temin edilir) Ana ünite Yalıtım malzemesi (Sahada temin edilir) Flanş Alüminyum bant (Sahada temin edilir) Hava girişi tarafı Hava çıkışı tarafı

Hava çıkışı tarafı

• Kanalı, dış taraftaki flavşın içindeki havaya göre bağlayın.
• Çıkış tarafı flanşını ve kanal bağlantı alanını alüminyum bantla veya hava kaçağını önleyebilecek başka bir malzemeyle sarın.

• Yoğuşma oluşumunu önlemek için kanalın yalıtımını sağladığıınızdan emin olun. (Malzeme: cam yükü veya polietilen köpük, 25 mm kalınlığında)
• Ahşap binalarda metal kanalları ağ veya çit şeklindeki metal izgaralardan veya metal levhalardan geçirirken kanal ile duvar arasında elektrik yalıtımı sağlayın.
• Müşterinize sahada satın alınan parçaların (hava filtresi, izgara (hem hava çıkışı, hem emiş izgarası) vb.) parçaların bakımının nasıl yapılacağını açıkladığınızdan emin olun.

Soğutucu akışkan borularının bağlantısı

Dış ünitenin soğutucu akışkan borularının bağlantısı için, dış üniteyle birlikte verilen montaj kılavuzuna bakın.

Tüplerin bağlantısını yapmadan önce, kullanılan soğutucu akışkan tipini kontrol edin.

Montaj işlemi lisanslı bir soğutucu akışkan teknisyeni tarafından yapılmalı ve malzeme ve montaj seçimleri mutlaka ilgili ulusal ve uluslararası yönetmeliklere uygun olmalıdır. Avrupa'da EN378 sayılı standart dikkate alınmalıdır.

Kullanılan soğutucu akışkan tipine uygun bir boru kesici ve genişletme kullanın.
Boruya toz, nem veya başka yabancı madde girmesini önlemek için borunun ucunu sıkarak veya bantla kapatın.
■ Bakır alaşım dikişsiz boru kullanın (ISO 1337).
■ Dış üniteye soğutucu dolmuştur.
Su sızıntılarını önlemek için, hem gaz boruları, hem de sıvı boruları tarafından ısı yalıtımı çalışmasını eksiksiz tamamlayın. Bir ısı pompası kullanılırken, gaz borusu sıcaklığı yaklaşık 120°C'ye kadar ulaşabilir, bu nedenle yeterince dirençli yalıtım kullanın.
■ Borulara üniteye bağlarken/üniteden ayırırken, bir lokma takımıyla tork anahtarını birlikte kullandığınızdan emin olun.

1 Tork anahtarı
2 Somun anahtari
3 Boru birleşimi
4 Konik somun

Soğutucu akışkan devresine belirtilen soğutucu akışkan dışında hava vb. gibi hiçbir şeyin girmemesine dikkat edin.
■ Sırlı malzemeleri yalnızca konik bağlantılar için kullanın.
Konik somun boşlukları ve uygun sıkma torku için Tablo 1'e bakın. (Aşırı sıkılması, koniğe zarar verebilir ve kaçaklara neden olabilir.)

Tablo 1

Boru göstergesi (mm)	Sıkma torku (N·m)	Konik boyut A (mm)	Konik şekli
∅6,4 15~17	8,7~9,1
∅9,5 33~39	12,8~13,2
∅12,7 50~60	16,2~16,6
∅15,9 63~75	19,3~19,7

Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.

Çalışma sırasında soğutucu gaz kaçağı meydana gelirse, ortamı havalandırın. Ateşe maruz bırakılması durumunda, soğutucu gazından toksik bir gaz çıkar.
Soğutucu gazı kaçağı olmadığından emin olun. İç ortama sızan ve ısıtici, fırın vb. gibi alanlarda alevlere maruz kalan soğutucu gazından toksik gazlar çıkabilir.
Son olarak, aşağıdaki şekillerde gösterildiği gibi yalıtım uygulayın.

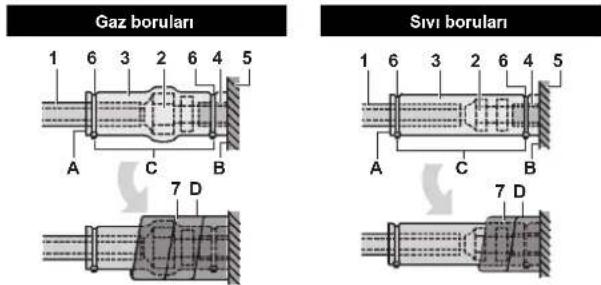

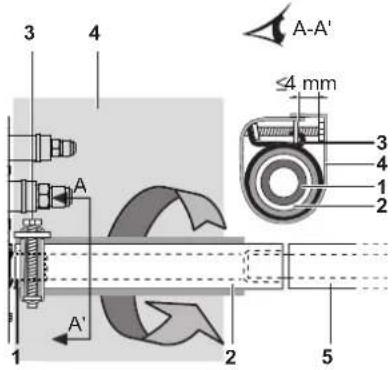

Boru yalıtım prosedürü

Gaz boruları Sivi boruları 1 6 3 2 6 4 5 A C B 7 D 1 6 3 2 6 4 5 A C B 7 D

1 Boru yalıtım malzemesi (sahada temin edilir)
2 Konik somun bağlantısı
3 Bağlantı yalıtımı (üniteyle birlikte verilir)
4 Boru yalıtım malzemesi (ana ünite)
5 Ana ünite
6 Kablo bagi (sahada tedarik edilir)
7 Gaz boruları için ortam 1 sızdırmazlık pedi (üniteyle birlikte verilir) Sıvı boruları için ortam 2 sızdırmazlık pedi (üniteyle birlikte verilir)
A Dikişler yukarı gelir
B Tabana sabitleyin
C Boru yalıtım malzemesi dışındaki parçayı sıkın.
D Ünitenin tabanından konik somun bağlantısının üzerine kadar sarın.

Yerel yalıtım için, yerel boruların ünite içerisindeki boru bağlantılarına kadar yalıtıldığından emin olun.

Açıkta kalan borular yoğuşmaya veya dokunulması durumunda yanıklara neden olabilir.

Lehimlemeyle ilgili uyarılar

Lehimleme sırasında nitrojen üfleme yapıldığından emin olun. Nitrojen değişimini veya boruya nitrojen üfleme yapılmadan gerçekleştirilen lehimleme çalışmalarında borular içerisinde yüksek miktarda oksitli film meydana gelebilir ve bu da soğutucu akışkan sistemindeki vanaları ve kompresörleri olumsuz etkileyebilir ve normal çalışmalarını engelleyebilir.
Boruya nitrojen üflenerek lehimleme yapılırken, nitrojen mutlaka bir basınç düşürme vanası yardımıyla 0,02 MPa değerine (= cilde tutulduğunda belli belirsiz hissedilir) ayarlanmalıdır.

1 2 3 4 5 6 6

1 Soğutucu akışkan boruları
2 Lehimlenecek parça
3 Konik bağlantı
4 El vanasi
5 Basınç düşürme vanası
6 Nitrojen

Drenaj borularının bağlanması

Drenaj borularının montajı

Drenaj borularını şekilde gösterildiği şekilde monte edin ve yoğuşmaya karşı gerekli önlemleri alın. Doğru şekilde monte edilmeyen borular, kaçaklara ve nihayetinde mobilyalarınızın ve eşyalarınızın ıslanmasına neden olabilir.

1 Askı demiri

■ Drenaj borularının döşenmesi.

• Boruları mümkün olduğunca kısa tutun ve borulara eğimi en az 1/100 olacak şekilde aşağı doğru eğim verin, böylece boru içerisinde hava ceplerinin oluşması engellenebilir.
• Boru boyutunu bağlanan borunun (25 mm nominal çapa ve 32 mm dış çapa sahip vinil borular) boyutuna eşit veya daha geniş tutun.
• Ürünle verilen drenaj hortumunu drenaj girişine sonuna kadar ittirin.

1 2

1 Drenaj girişi (üniteye sabittir)
2 Drenaj hortumu (üniteyle birlikte verilir)

- A şağıdağekilde gösterildiği gibi, metal kelepçeyi vida baş ile metal kelepçe parçası arasında 4 mm'den daha kısa bir mesafe kalana kadar sıkın.

3 4 A-A' ≤4 mm 3 4 1 2 A A' 1 2 5

1 Drenaj girişi (üniteye sabittir)
2 Drenaj hortumu (üniteyle birlikte verilir)
3 Metal kelepçe (üniteyle birlikte verilir)
4 Geniş sızdırmazlık pedi (üniteyle birlikte verilir)
5 Drenaj borusu (sahada tedarik edilir)

• Ürünle verilen geniş sızdırmazlık pedini metal kelepçe ve drenaj hortumu üzerine sarın ve ardından kelepçelerle sabitleyin.
• Bina içindeki (sahada temin edilen) tüm drenaj borularını yalıtın.
• Drenaj hortumu bir eğim üzerine doğru şekilde döşenemiyorsa, hortumu drenaj yükseltme hortumu (sahada temin edilir) yardımıyla sabitleyin.

■ Drenaj borularının döşenmesi

(Bkz. Şekil 10)

1 Tavan
2 Askı kelepçesi
3 Ayarlanabilir aralık
4 Drenaj yükseltme borusu
5 Drenaj hortumu (üniteyle birlikte verilir)
6 Metal kelepçe (üniteyle birlikte verilir)

1 Drenaj hortumunu drenaj yükseltme borularına bağlayın ve ardından yalıtım gerçekleştirin.
2 Drenaj hortumunu iç ünite üzerindeki drenaj çıkışına bağlayın ve ardından kelepçeyle sıkın.

Kurulum A (mm)
Arkadan emiş kurulumu 231
Kanvas kanal takılırsa	350-530
Doğrudan hava giriş paneli takılırsa	231

Önlemler

• Drenaj yükseltme borularını 625 mm'den daha düşük bir yüksekliğe monte edin.
• Drenaj yükseltme borularını cihazla dik açı yapacak ve cihazla arasında en fazla 300 mm mesafe olacak şekilde monte edin.
• Hava kabarcıklarını önlemek için, drenaj hortumunu düz veya hafif yukarı eğimli (≤75 mm) monte edin.
• Bu üniteye monte edilen drenaj pompası yüksek kaldırma tipindedir. Bu pompanın özelliği, pompa ne kadar yüksekfe monte edilirse, tahliye sesleri o kadar düşer. Bu nedenle, drenaj pompasının 300 mm'ye monte edilmesi önerilir.

NOT

Monte edilen drenaj hortumunun eğimi 75 mm veya daha düşük olmalıdır, böylece drenaj çıkışının ilave bir kuvvete maruz kalması engellenir.

Aşağı yönlü 1:100 oranında bir eğim elde etmek için, her 1 ila 1,5 m'de bir askı çubukları yerleştirin.

Birden fazla drenaj borusunu birleştirmek için, boruları Şekil şekil 11'de gösterildiği şekilde monte edin. Boyutları cihazın çalışma kapasitesine uygun redüksiyon drenaj boruları kullanın.

1 T bağlantıı redüksiyon drenaj boruları

Drenaj borularının test edilmesi

Boruların bağlanmasıından sonra, tahliyenin sorunsuz şekilde gerçekleşip gerçekleşmediğini kontrol edin.

Yaklaşık 1 I suyu hava çıkışından kademeli olarak doldurun. Su kaçağı olup olmadığını kontrol edin.
Su ekleme yöntemi. Bkz. şekil 8.

1 Su girişi

2 Taşınabilir pompa
3 Su girişi kapağı
4 Kova (suyun, su girişinden eklenmesi)
5 Bakım için drenaj çıkışı (kauçuk drenaj tapalı)
6 Soğutucu akışkan boruları

Drenaj soketiyle ilgili uyarı

Drenaj borusu tapasını çıkarmayın. Aksi takdirde, su kaçakları meydana gelebilir.

Drenaj çıkışı yalnızca, drenaj pompasının kullanılmaması durumunda veya bakım öncesinde suyun tahliye edilmesi için kullanılır. Drenaj tapasını dikkatlice takın ve çıkarın. Aşırı kuvvet uygulanması durumunda, drenaj tavasının drenaj soketi hasar görebilir.

Tabanın çekilmesi

1 Drenaj tapası

Tapayı yukarı ve aşağı oynatmayın

Tabanın takılması

1 Drenaj tapası 2 Yıldız uçlu tornavida

Tabayı yerleştirin ve yıldız uçlu bir tornavida yardımıyla yerine oturtun.

Öncelikle "Elektrik tesisatı işi", sayfa 6'da açıklandığı gibi elektrik kablolarının bağlantısını tamamlayın ve "Kablo bağlantı örneği ve uzaktan kumandanın ayarlanması", sayfa 7'de açıklandığı gibi uzaktan kumandayı ayarlayın.

Elektrik kablolarının döşenmesi tamamlandığında

"Test işletmesi", sayfa 10'da açıklandığı gibi, SOĞUTMA çalışması sırasında drenaj akışını kontrol edin.

Elektrik kablolarının döşenmesi tamamlanmamışsa

Anahtar kutusu kapağını çıkartın ve monofaze güç beslemesini ve uzaktan kumandayı terminallere bağlayın. (Anahtar kutusunun takılması/sökülmesi için bkz. "Elektrik tesisatı işi", sayfa 6.) (Bkz. şekil 12 ve şekil 14)

1 Anahtar kutusu kapağı
2 İletim kablosu portu
3 Güç besleme kablosu portu
4 Kablo şeması
5 Anahtar kutusu
6 Plastik kelepçe
7 Uzaktan kumanda kablosu
8 Ünite iletim kabloları için terminal kartı
9 Güç besleme kablosu
10 İç ünite PC kartı 1
11 Güç besleme terminal kartı
12 Üniteler arası iletim kablosu
13 İç ünite PC kartı 2
14 Uzun sızdırmazlık parçası
15 Kablo bağlantısı

Ardından, uzaktan kumandadaki kontrol/test işletmesi düğmesine basin. Ünite, test işletmesi moduna geçecektir. Çalışma modu seçim düğmesine basin ve ardından fan çalışması seçimini yapın. Açma/kapatma düğmesine basin. İç ünite fanı ve drenaj pompası çalışır. Suyun üniteden tahliye olduğunu kontrol edin. İlk moda geri dönmek için düğmesine basin.

Elektrik tesisatı işi

Genel talimatlar

Sahadaki tüm kablo ve komponent tesisat işlemleri ehliyetli bir elektrikçi tarafından yapılmalı ve ilgili Avrupa ve ulusal yönetmeliklere uygun olmalıdır.
■ Sadece bakır tel kullanım.
■ Dış üniteyi, iç üniteleri ve uzaktan kumandayı bağlamak için ünite gövdesine yapıştırılan "Kablo şemasını" takip edin. Uzaktan kumandanın bağlanması için ayrıntılı bilgi için, "Uzaktan kumanda montaj kılavuzuna" bakın.
Bütün kablolama yetkili elektrikçi tarafından yapılmalıdır.
Güç besleme hattına bir toprak kaçağı devre kesicisi ve sigorta takın.
Bir ana anahtar veya tüm kutuplarında bir kontak ayırma mevcut diğer bağlantı kesme araçları mutlaka ilgili yerel ve ulusal yönetmeliklere uygun olarak sabit kablolara bağlanmalıdır. Ana güç beslemesi kesildikten sonra tekrar açık konuma getirildiğinde çalışmanın otomatik olarak başlayacağına dikkat edin.
■ Dış üniteye bağlanan güç besleme elektrik kablosunun ebadı, topraklama kaçağı kesicisi ve sigorta kapasitesi ile kablo tesisatı talimatları için dış ünitenin montaj kılavuzuna bakın.
■ Klimayı mutlaka topraklayın.
■ Topraklama telini şunlara bağlamayın:
- gaz boruları: gaz kaçaklarında patlamalara veya yangına neden olabilir.
- telefon topraklama telleri veya paratonerler: gök gürültülü fırtınalar sırasında topraklamada aşırı derecede yüksek elektrik potansiyeline neden olabilir.
- musluk boruları: sert vinil borular kullanılmışsa topraklama etkisi yok olur.

Çekme boşaltma elemanı ile terminal arasındaki topraklama telinin diğer tellerden uzun olduğundan emin olun.
Güç besleme kablosunun ve diğer kabloların ünite girişinden önceki şekillerinin bu şekilde gösterildiği gibi olduğundan emin olun.
■ Üniteye giren tüm kablolar mutlaka bağlantı kelepçeleriyle (aksesuar) sabitlenmelidir.
■ Anahtar kutusu girişini tıkmak için uzun sızdırmazlık parçasını (aksesuar) şekil 12'de gösterildiği gibi kullanın.

Elektrik özellikleri

Güç beslemesi
Model	Hz	Volt	Gerilim aralığı	MCA	MFA
15	50/60	220-240/220	±%10	0,4	16 A
20				0,4
25				0,4
32				0,4
40				0,8
50				0,8
63				0,9
80				1,0
100				1,5
125				2,0

Ayrıntılı bilgi için, teknik veri kitabındaki "Elektrik verileri" bölümüne bakın.

Sahada temin edilen sigorta ve kabloların özellikleri

Güç besleme kablosu
Model	Saha sigortaları	Kablo	Boyut
15~125	16 A	H05VV-U3G	Yerel kodlar
Model	Kablo		Boyut
15~125	Blendajlı kablo (2)		0,75-1,25 mm^2

NOT

Ayrıntılı bilgi için, bkz. "Kablo örneği", sayfa 8.

İç ve dış üniteler arasında ve iç ünite ile uzaktan kumanda arasında izin verilen iletim kablosu uzunluğu şu şekildedir:

1. Dış ünite - iç ünite: maks. 1000 m (toplam kablo uzunluğu: 2000 m)
2. İç ünite - uzaktan kumanda: maks. 500 m

Kablo bağlantı örneği ve uzaktan kumandanın ayarlanması

Kabloların bağlanması

Anahtar kutusu kapağını şekil 12'te gösterildiği gibi açın ve bağlantıları yapın.

1 Anahtar kutusu kapağı
2 Anahtar kutusu alçak gerilim kablosu girişi
3 Anahtar kutusu yüksek gerilim kablosu girişi
4 Kablo şeması
5 Anahtar kutusu

Önlemler

1. Güç kaynağı terminal kartında kablolama yaparken aşağıdaki notlara dikkat edin.

- Ünitelerin bağlanması için terminal bloğuna bağlantı sırasında yalıtım bileziği için yuvarlak bükülü tipte bir terminal kullanın. Bu mümkün değilse, aşağıdaki talimatları takip edin.

1 Yuvarlak kablo pabucu
2 Yalıtım bileziğini takın
3 Kablo bağlantısı

• Aynı güç besleme terminaline farklı büyüklükteki kablolar bağlamayın. (Bağlantıdaki gevşeklikler aşırı isınmaya neden olabilir.)
• Aynı ölçüde kablolarını bağlarken, bağlantıya aşağıdaki şekilde göre gerçekleştirin.

Belirtilen elektrik kablolarını kullanın. Kabloyu terminale sağlam şekilde bağlayın. Terminale aşırı güç uygulamadan kabloyu bastırarak sabitleyin. Aşağıdaki tabloya uygun bir tork uygulayın.

Sıkma torku (N•m)
Uzaktan kumanda terminal bloğu	0,79~0,97
Güç beslemesi terminal bloğu	1,18~1,44

• Kontrol kutusu kapağını takarken, hiçbir kablonun sıkışmadığından emin olun.

• Tüm kablo bağlantıları gerçekleştirildikten sonra, gövde kablo deliklerinde boşlukları macun veya yalıtım malzemesi (sahada temin edilir) kullanarak kapatın, bu şekilde küçük hayvanların veya pisliklerin dışarıdan üniteye girerek kontrol kutusunda kısa devreye neden olmasını engellemiş olursunuz.

• Aynı topraklama terminaline farklı büyüklükteki kablolar bağlamayın. Bağlantıdaki gevşeklikler korumayı zayıflatabilir.

• Uzaktan kumanda kablosu ve üniteleri bağlayan kablolar güç besleme kablosundan en az 50 mm uzağa döşenmelidir. Aksi halde elektrik gürültüsüne bağlı olarak bozukluklar ortaya çıkabilir.
• Uzaktan kumanda kablosu için, uzaktan kumandayla birlikte verilen "Uzaktan kumanda montaj kılavuzu"na bakın.

NOT

Müşteri, uzaktan kumanda termistörünü seçebilir.

1. Güç besleme kablosunu kesinlikle iletim kablosu terminal kartına bağlamayın. Bu hata, tüm sisteme zarar verebilir.
2. Yalnızca belirtilen kabloları kullanın ve kabloları terminallere sağlam şekilde bağlayın. Kabloların terminaller üzerinde harici baskı uygulamadığından emin olun. Kabloları düzenli şekilde döseyin, böylece anahtar kutusu kapağı açılırken vb. diğer cihazları engellememiş olursunuz. Kapağın sağlam şekilde kapandığından emin olun. Yanlış veya eksik bağlantılar aşırı ısınmaya ve daha da kötüsü elektrik çarpmasına veya yangına neden olabilir.

İç üniteler arasındaki geçiş kablosunun toplam akımını 12 A'nın altında tutun. 2 mm ^2 (Ø1,6) değerinin üzerinde bir ölüye sahip iki güç kablosu kullanılıyorsa, ünite terminal bloğu dışındaki hattı elektrikli cihaz standartlarına uygun olarak döşeyin.

Branşman, güç beslemesi kablosuyla aynı veya daha üstün bir yalıtım sağlaması için blendajlı olmalıdır.

Kablo örneği

Her bir ünitenin güç besleme kablosuna şekil 16'da gösterildiği gibi bir anahtar ve sigorta takın.

1 Güç beslemesi

2 Ana anahtar

3 Güç besleme kablosu

4 iletim kablosu

5 Anahtar

6 Sigorta

7 BS ünitesi yalnızca REYQ

8 İç ünite

9 Uzaktan kumanda

Tüm sistem örneği (3 sistem)

1 iç ünite için 1 uzaktan kumanda kullanıldığında (Normal çalıştırma) (Bkz. Şekil 15)

Grup kontrolü veya 2 uzaktan kumandalı kullanım için (Bkz. Şekil 17)

BS ünitesi dahil edildiğinde (Bkz. Şekil 13)

1 Diş ünite

2 iç ünite

3 Uzaktan kumanda (opsiyonel aksesuarlar)

4 En alttaki iç ünite

5 2 uzaktan kumandalı kullanım için

6 BS ünitesi

NOT

Grup kontrolü kullanılırken iç ünite adresinin belirlenmesine gerek yoktur. Güç beslendiğinde adres otomatik olarak ayarlanacaktır.

Önlemler

1. Aynı sistemdeki ünitelere güç beslenmesi için, tek bir anahtar kullanılabilir. Ancak, branşman anahtarları ve branşman devre kesicileri mutlaka dikkatlı bir şekilde seçilmelidir.

2. Grup kontrolü için kullanılacak uzaktan kumandayı en çok işleve sahip olan iç üniteye uygun olarak seçin.

3. Uzaktan kumanda kabloları dışında tüm iletim kabloları terminaldeki sembolle uyuşmalıdır.

4. Grup kontrolü durumunda, eşzamanlı çalışan sisteme bağlantı yapılierken uzaktan kumanda kablosunu ana üniteye bağlayın (bağımlı üniteye bağlantıya gerek yoktur).

5. Eşzamanlı çalışan sistemler 2 uzaktan kumandayla kontrol ediliyorsa, ana üniteye bağlantı yapın (bağımlı üniteye bağlantıya gerek yoktur).

6. Grup kontrolünde e ş zamanlı çalışan çoklu tipte bir bağlantı yapılırken, kabloları ana üniteye bağladığınızdan emin olun.

7. Cihazı gaz borularına, su borularına, aydınlatma direklerine veya telefon hatlarına topraklamayın. Yanlış topraklama elektrik çarpmasına neden olabilir.

Saha ayarları

Saha ayarları, montaj koşullarına uygun olarak uzaktan kumandadan yapılmalıdır.

Ayarlar "Mod numarası", "İlk kod numarası" ve "İkinci kod numarası'nın değiştirilmesiyle gerçekleştirilebilir.

Ayarlar ve çalıştırma için, kumanda montaj kılavuzundaki "Saha ayarları" bölümüne bakın.

Saha ayarlarının özeti

Mod Numarası (Not 1)	İlk kod numarası	Ayar tanımı		İkinci kod numarası (Not 2)
				01 02 03 04
10 (20)	0	Filtre kirlenmesi - Ağır/Halif = 2 filtre temizleme ekran uyarısı arasındaki süroyi tanımlayan ayardır. (Kirlenme ağrışa, 2 filtre temizleme ekran uyarısı arasındaki süre yarıya düğürülecek şekilde ayarlanabilir.)	Ultra uzun ömürlü filtre	Halif	±10000 saat	Agr	±5000 saat	—	—
				Uzun ömürlü filtre	±2500 saat		±1250 saat
				Standart filtre	±200 saat		±100 saat
	2	Termostat sensörü seçimi		Hem ünite sensörünü (veya takılmışa, uzak sensör), HEM DE uzaktan kumanda sensörünü kullanın. (Bkz. Not 5+6)		Yatnızca ünite sensörünü (veya takılmışa, uzak sensör) kullanın. (Bkz. Not 5+6)	Yatınızca uzaktan kumanda sensörünü kullanın. (Bkz. Not 5+6)	—
	3	2 filtre temizleme ekran uyarısı arasındaki süre ayarı		Ekran Görüntüleme — —
	6	Grup kontrolünde termostat sensörü		Yatnızca ünite sensörünü (veya takılmışa, uzak sensör) kullanın. (Bkz. Not 6)		Hem ünite sensörünü (veya takılmışa, uzak sensör), HEM DE uzaktan kumanda sensörünü kullanın. (Bkz. Not 4+5+6)	—	—
12 (22)	0	Opsiyonel KRP1B PCB kit için X1-X2 çıkış sinyali		Termostat açık + kompresör çalışıyor		—	Çalıştırma	Arıza
	1	Dışandan AÇIK/KAPALI girişi (T1/T2 girişi) = Zorlamalı AÇIK/KAPALI dışandan çalıştırıldığı zaman geçerli ayar.		Zorlamalı KAPALI		AÇIK/KAPALI işlemi	—	—
	3	Isıtma modunda termostat KAPALI konumdayken geçerli fan ayarı		LL Ayarlanan devir			KAPALI (Bkz. not 3)	—
	4	Fark otomalik geçişi		0°C		1°C	2°C	3°C (Bkz. not 7)
	5	Güç kesintisi sonrası otomatik başlatma		Devre dışı		Etkin	—	—
	9	Sabit soğutma/isıtma master		Devre dışı		Etkin	—	—
15 (25)	3	Bağlantılı drenaj pompası çalışması + nemlendirici		Teçhiz edilmiş		Teçhiz edilmemiş	—	—

Not 1: Ayar işlemi grup modunda gerçekleştirilir, ancak, parantez içerisindeki mod numarası seçilirse, iç üniteler aynı zamanda bağımsız olarak da ayarlanabilir.
Not 2: İkinci kod numarası fabrika ayarları gri arkaplanla işaretlenmiştir.
Not 3: Yalnızca opsiyonel uzak sensör ile birlikte veya 10-2-03 ayan kullanıldığında kullanın.
Not 4: Grup kontrol seçildiginde ve Remocon kumanda sensörü kullanıldığında, 10-6-02 ve 10-2-03 ayarını gerçekleştirin.
Not 5: 10-6-02 + 10-2-01 veya 10-2-02 veya 10-2-03 ayarı aynı anda yapıldığında, 10-2-01, 10-2-02 veya 10-2-03 ayan önceliklidir.
Not 6: 10-6-01 + 10-2-01 veya 10-2-02 veya 10-2-03 ayarı aynı anda yapıldığında, grup bağlantısı 10-6-01 ayarı önceliklidir ve bağımsız bağlantı için 10-2-01, 10-2-02 veya 10-2-03 ayarı önceliklidir.
Not 7: Sıcaklıkların fark otomatik değişimi için daha fazla ayar mevcuttur.
Ikinci kod numarası 05 4°C
06 5°C
07 6°C
08 7°C

Cihaz dışı statik basınç ayarları

Cihaz dışı statik basınç ayarları 2 şekilde gerçekleştirilebilir:

Otomatik hava üfleme ayar işlevinin kullanımı

Otomatik hava üfleme ayarı, üflenen hava hacminin anma miktarına göre otomatik olarak ayarlanmasına karşılık gelir.

1 Test işletmesinin kuru serpantinle gerçekleştirildiğinden emin olun.

Serpantin kuru değilse, serpantini kurutmak için üniteyi yalnız fan modunda 2 saat çalıştırın.

2 Klima ünitesine bağlı güç besleme kablosunun kanal kurulumuna doğru şekilde döşendiğini kontrol edin.

Klima ünitesine bir kapatma damperi monte edilmişse, bunun açık olduğundan emin olun.

Ayrıca, hava filtresinin, klima ünitesinin hava emiş tarafından hava geçişine doğru şekilde takılı olduğunu kontrol edin.

3 Birden fazla hava girişi ve çıkışı mevcutsa, damperleri her bir hava girişi ve çıkışının hava üfleme hızları, tasarlanan hava üfleme hızına uygun olacak şekilde ayarlayın.

Klima ünitesinin fan modunda olduğundan emin olun. Hava üfleme hızını Y veya D konuma değiştirmek üzere, uzaktan kumandadaki hava üfleme ayar düğmesine basın.

4 Otomatik hava üfleme ayarlarının yapılandırılması.

Klima ünitesi fan modunda çalışıyorsa, şu adımları gerçekleştirin:

- klima ünitesini durdurun,

- alan ayar moduna gidin,

- mod numarası 21'yi (veya grup ayarı için 11'i) seçin,

- ilk kod numarasını "7" olarak ayarlayın,

- ikinci kod numarasını "03" olarak ayarlayın.

Bu ayarları yapılandırdıktan sonra normal çalışma moduna geri dönün. ve AÇMA/KAPAMA düğmesine basın. Çalışma lambası yanar ve klima ünitesi, otomatik hava üfleme ayarıyla fan modunda çalışmaya başlar.

Otomatik hava üfleme ayarı için damperleri fan modu sırasında ayarlamayın.

1 ila 8 dakika sonra, otomatik hava üfleme ayarı için fan çalışması başladığında klima ünitesinin çalışması otomatik olarak durur ve çalışma lambası söner.

Mod No.	İlk kod numarası	İkinci kod numarası	Ayar içeriği
11 (21) 7		01 Hava	üfleme ayarı KAPALI
		02	Hava üfleme ayarı sonlandırma
		03	Hava üfleme ayarı başlatma

5 Klima ünitesinin çalışması durduğunda, mod numarası 21'in ikinci kod numarasının "02" olarak ayarlandığından emin olmak için iç üniteyi kontrol edin.

Klima ünitesinin çalışması durmazsa veya ikinci kod numarası "02" olarak ayarlanmazsa, 4. adımı tekrarlayın.

Dış ünite açık konumda değilse, uzaktan kumanda ekranında "UH" veya "UH" görüntülenir (bkz. "Test işletmesi", sayfa 10). Ancak, bu mesajlar yalnızca dış üniteler için geçerli olduğundan bu işlevi ayarlamaya devam edebilirsiniz.

Bu işlevi ayarladıktan sonra, dış ünitede test işletmesi gerçekleştirilmeden önce dış üniteyi açık konuma getirdiğinizden emin olun.

Uzaktan kumanda ekranında başka bir hata göstergesi görüntüleniyorsa, "Test işletmesi", sayfa 10'a ve dış ünitenin kullanım kılavuzuna bakın. İlgili sorunu ortadan kaldırın.

Cihaz dışı statik basınç değeri 100 Pa'nın üzerindeyse, otomatik hava üfleme ayar işlevini kullanmayın.

Havalandırma yollarında hava üfleme ayarı yapıldıktan sonra hiçbir değişiklik meydana gelmezse, otomatik hava üfleme ayarını yeniden uygulayın.

Havalandırma yollarında hava üfleme ayarı yaptıktan ve dış ünite test işletmesi gerçekleştirdikten veya klima ünitesini başka bir konuma taşıdıktan sonra bir değişiklik olmazsa bayinize danışın.

Buster fanlar, %100 taze havayla çalışabilen ünite veya kanallı HRV kullanılıyorsa, uzaktan kumandayla otomatik hava üfleme ayarı gerçekleştirmeyin.

Havalandırma yolları değiştirilirse, otomatik hava üfleme ayarını yukarıda açıklanan prosedürü 3. adımından itibaren takip ederek tekrarlayın.

Uzaktan kumandanın kullanımı

Mod numarası 21'in ikinci kod numarasının "01" (= fabrika ayarı) olarak ayarlandığından emin olmak için iç üniteyi kontrol edin. İkinci kodu tablo 2'de gösterildiği gibi, bağlanacak kanalın cihaz dışı statik basıncına göre değiştirin.

NOT

İkinci kod numarası, varsayılan durumda "01" olarak ayarlıdır.

Tablo 2

ModNo.	1.kodnumarası	2.kodnumarası	Cihaz dışı statik basınç (Pa)
			FXSQ
			15	20	25	32	40	50	63	80	100	125
13(23)	6	01	30	30	30	30	30	30	40	40	50
		02	-	-	-	-	-	-	-	-	-	-
		03	30	30	30	30	30	30	-	-	-
		04	40	40	40	40	40	40	40	40	-
		05	50	50	50	50	50	50	50	50	50
		06	60	60	60	60	60	60	60	60	60
		07	70	70	70	70	70	70	70	70	70
		08	80	80	80	80	80	80	80	80	80
		09	90	90	90	90	90	90	90	90	90
		10	100	100	100	100	100	100	100	100	100	100
		11	110	110	110	110	110	110	110	110	110	110
		12	120	120	120	120	120	120	120	120	120	120
		13	130	130	130	130	130	130	130	130	130	130
		14	140	140	140	140	140	140	140	140	140	140
		15	150	150	150	150	150	150	150	150	150	150

2 Uzaktan Kumandayla Kontrol (1 iç ünitenin 2 uzaktan kumandayla kontrolü)

2 uzaktan kumanda kullanılıyorsa, bu kumandalardan biri mutlaka "ANA" kumanda ve diğer "ALT" kumanda olarak ayarlanmalıdır.

ANA/ALT KUMANDA DEĞİŞİMİ

Uzaktan kumandanın üst ve alt kısımları arasındaki aralığa bir tornavida sokup 2 konumdan çalışarak üst kısmı ayırın. (Bkz. Şekil 18)

(Uzaktan kumanda bilgisayar kartı, uzaktan kumandanın üst bölümüne takılıdır.)

Uzaktan kumandalardan birinin bilgisayar kartı üzerindeki ana/alt kumanda değiştirme düğmesini "S" konumuna getirin. (Bkz. Şekil 19)

(Diğer uzaktan kumandanın düğmesini "M" konumunda bırakın.)

1 Uzaktan kumanda bilgisayar kartı

2 Fabrika ayarı

3 Yalnızca bir uzaktan kumandanın değiştirilmesi gerekir

Bilgisayarlı kontrol (zorlamalı kapama ve açma/kapama işlemi)

1 Kablo özellikleri ve kabloların bağlanması

- Dışarıdan gelen girişi terminal kartının T1 ve T2 terminallerine (uzaktan kumanda - iletim kablosu) bağlayın.

Kablo özelliği	Blendajlı vinil kordon veya kablo (2 telli)
Boyutu	0,75-1,25 mm^2
Uzunluk Maks. 100 m
Harici terminal	15 V DC, 10 mA değerindeki minimum uygulanabilir yük sağlayabilen kontak

2 Etkinleştirme

- Aşağıdaki tabloda A girişine yanıt olarak "zorlamalı kapama" ve "acma/kapama işlemleri" açıklanmıştır.

Zorlamalı kapatma	açma/kapama işlemi
"Açık" girişi, çalışmayı başlatır	giriş kapalı → açık: üniteyi çalıştırır (kumandadan çalıştırılamaz)
"Kapalı" girişi, kumandayı etkinleştirir	giriş açık → kapalı: üniteyi kapatır uzaktan kumandadan kapatır

3 Zorlamalı kapama ve açma/kapama işleminin seçimi

• Gücü açın ve ardından çalışma için uzaktan kumandayı kullanın.
• Uzaktan kumandayı saha ayar moduna getirin. Ayrıntılı bilgi için, uzaktan kumanda kılavuzundaki "Saha ayarları" bölümüne bakın.
• Saha ayarı modunda, 12 numaralı modu seçin ve ardından birinci kod numarasını "1" olarak ayarlayın. Ardından, ikinci kod (konum) numarasını zorlamalı kapama için "01" ve açma/kapama işlemi için "02" olarak ayarlayın. (fabrikada zorlamalı kapama ayarı yapılmıştır.) (Bkz. Şekil 20)

1 İkinci kod numarası
2 Mod No.
3 lik kod numarası
4 Saha ayar modu

Merkezi kumanda

Merkezi kumanda için, grup numarasının atanması gerekir. Ayrıntılı bilgi için, merkez kumanda için kullanılan her bir opsiyonel kumandanın kılavuzuna bakın.

Dekoratif panelin montajı

Dekoratif panelle birlikte verilen montaj kılavuzuna bakın.

Dekoratif paneli monte ederken, ünite gövdesi ile dekoratif panel arasında boşluk kalmadığından emin olun.

Test işletmesi

Dış ünitenin montaj kılavuzuna bakın.

Uzaktan kumanda çalışma lambası bir hata meydana geldiğinde yanıp sönmeye başlar. Sorunu tespit etmek için, LED üzerindeki hata kodunu kontrol edin.

Hata kodu Anlam
R8	İç ünitede güç beslemesi hatası
C1	Fan sürücüsü PCB'si ile iç ünitenin kumanda PCB'si arasında iletim hatası
C6	Yanlış iç ünitenin fan sürücüsü PCB'si kombinasyonu veya kontrol PCB'si tipinde ayar hatası
U3	İç ünitenin test işletmesi tamamlanmamıştır

Uzaktan kumandada aşağıdaki tablodaki öğelerden biri görüntüleniyorsa, kabloyla veya güçle ilgili bir sorun olabilir; kabloyu tekrar kontrol edin.

Hata kodu Anlam
	Zorlamalı kapalı terminallerinde (T1, T2) bir kısa devre vardır.
UЧ veya UH	- Dış ünite gücü kapalı konumdadır- Dış ünitenin güç besleme bağlantısı yapılmamıştır- Zorlamalı kapalı kabloların iletimi hatalıdır
görüntü yok	- İç ünite gücü kapalı konumdadır- İç ünitenin güç besleme bağlantısı yapılmamıştır- Hatalı iletim kablosu, zorlamalı kapalı kablo veya uzaktan kumanda kablosu

Bakım

ikaz

Bakım sadece yetkili servis personeli tarafından yapılabilir.
■ Terminal cihazlarında çalışma yapılmadan önce, tüm güç besleme devreleri kapatılmalıdır.
Hava filtrelerini ve dış panelleri temizlemek için 50°C veya daha sıcak su veya hava kullanmayın.
İsı eşanjörünü temizlerken kumanda kutusu, fan motoru, yardımcı elektrikli ısıtıcı ve drenaj pompasını mutlaka sökün. Su veya deterjan, elektrikli parçaların izolasyonunu zayıflatabilir ve bu parçaların yanmasına neden olabilir.
- İşletim sırasında ana güç beslemesi kesilirse, güç geri geldiğinde işletim otomatik olarak tekrar başlayacaktır.

Hava filtresinin temizlenmesi

Ekranda " [icon] " (HAVA FILTRESI TEMIZLEME ZAMANI) yazısı görüntülendiğinde hava filtresini temizleyin.

Havanın aşırı kirlendiği bir odada ünite kullanılıyorsa, temizleme sıklığını arttırın.

Kiri temizlemek mümkün değilse, hava filtresini değiştirin. (Değişim için hava filtresi opsiyoneldir.)

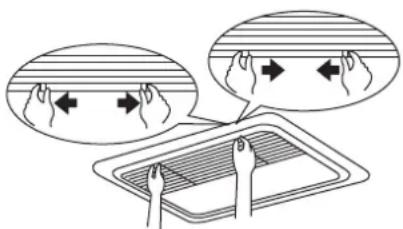

1 Emme izgarasını açın. (Yalnızca alttan emiş.)

Şekilde gösterildiği gibi her iki düğmeyi aynı anda kaydırın ve ardından aşağı doğru çekin.

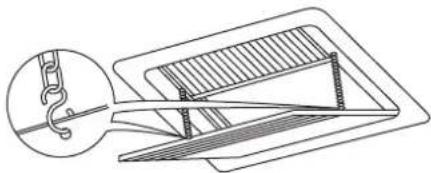

Zincirler varsa, çıkartın.

2 Hava filtrelerini kaldırın.

Hava filtrelerini bez parçayı yukarı (arkadan emiş) veya geriye (alttan emiş) çekerek çıkartın.

arkadan emiş

alttan emiş

3 Hava filtresini temizleyin.

Elektrik süpürgesi kullanın (A) veya hava filtresini suyla yıkayın (B).

(A) Elektrik süpürgesi kullanma

(B) Suyla yıkama

Hava filtresi çok kirli olduğunda yumuşak fırça ve nötr deterjan kullanın.

Suyunu akıtın ve gölgede kurutun.

4 Hava filtresini geri yerine takın.

arkadan emiş

alttan emiş

İki askı kelepçesini hizalayın ve iki klipsin yerine oturmasını sağlayın (gerekirse, bez parçadan çekin).

Dört askının da sabitlendiğini doğrulayın.

5 Hava girişi izgarasını kapatın. (Yalnızca alttan emiş.) Bkz. madde numarası 1.

6 Gücü açıktan sonra, FİLTRE İŞARETİ SIFIRLAMA düğmesine basın.

"HAVA FILTRESI TEMİZLEME ZAMANI" göstergesi kaybolur.

Hava çıkışı ve dış panellerin temizlenmesi

■ Yumuşak bezle temizleyin.
■ Lekeleri temizlemek zor olduğunda, su veya nötr deterjan kullanın.
Kapattıktan sonra hava girişi ızgarasını temizleyin.

NOT

Benzin, benzen, tiner, parlatma tozu veya sıvı böcek ilacı kullanmayın. Rengin solmasına veya deformasyona neden olabilir.

İç üniteyi ıslatmayın. Elektrik çarpmasına veya yangına neden olabilir.

Uzun aradan sonra çalıştırma

Aşağıdakileri onaylayın:

Hava girişi ve çıkışının tıkalı olmadığını kontrol edin. Engel varsa kaldırın.
■ Topraklamanın bağlanmış olup olmadığını kontrol edin.

Hava filtresini ve dış panelleri temizleyin.

■ Hava filtresini temizledikten sonra, takmayı unutmayın.

Ana güç besleme anahtarını açın.

Güç açıldığında, kumanda paneli ekran ışıkları yanar.
Üniteyi korumak için sistem çalıştırılmaya başlamadan 6 saat önce açın.

Sistem uzun süre çalıştırılmayacağı zaman yapılacaklar

FAN İŞLETİMİ'ni yarım gün çalıştırın ve üniteyi kurutun.
■ Dış ünitenin kullanım kılavuzuna bakın.

Güç beslemesini kesin.

■ Ana güç anahtarı açıldığında, sistem çalışmasa bile bir miktar elektrik tüketimi olur.
■ Ana güç anahtarı kapatıldığında uzaktan kumanda ekranı kapanır.

Ürünlerimizin kullanım ömrü on (10) yıldır

Bertaraf gereksinimleri

Ünitenin demonte edilmesi ve soğutucu, yağ ve diğer parçalarla ilgili işlemler yerel ve ulusal mevzuata uygun olarak gerçekleştirilmelidir.

Kablo şeması

: SAHA KABLOSU BLK : SIYAH PNK : PEMBE

: KONEKTÖR BLU : MAVİ RED : KIRMIZI

: VIDALI TERMINAL

BRN : KAHVERENGİ WHT : BEYAZ

GRN : YEŞİL YLW : SARI

ORG : TURUNCU

A1P......BASKILI DEVRE KARTI

A2P......BASKILI DEVRE KARTI (FAN)

C1......KAPASİTÖR

C105......KAPASITÖR

R2.....DİRENÇ (AKIM SENSÖRÜ)

R1T......TERMİSTÖR (EMİŞ)

R2T......TERMİSTÖR (SIVI)

R3T......TERMİSTÖR (SERPANTİN)

S1L ......\$AMANDIRALI ANAHTAR

V1R......DİYOT KÖPRÜSÜ

V2R......GÜÇ MODÜLÜ

X1M ......TERMİNAL ŞERİDİ (GÜÇ BESLEMESİ)

X2M ...... TERMINAL ŞERİDİ (KONTROL)

Y1E......ELEKTRONİK GENLEŞME VANASI SERPANTİNİ

Z1C......FERRIT ÇEKİRDEK

Z2C ......FERRIT ÇEKİRDEK

Z1F ......PARAZIT FILTRESI

KONEKTÖR (OPSİYONEL AKSESUAR)

X28A......KONEKTÖR (KABLO BAĞLANTISI İÇİN GÜÇ BESLEMESİ)

X33A......KONEKTÖR (KABLO BAĞLANTISI İÇİN)

X35A......KONEKTÖR (KABLO BAĞLANTISI İÇİN GÜÇ BESLEMESİ)

X38A....KONEKTÖR (KABLO BAĞLANTISI İÇİN)

WIRED REMOTE CONTROLLER	:	Kablolu kumanda
(OPTIONAL ACCESSORY)	:	(Opsiyonel aksesuar)
SWITCH BOX (INDOOR)	:	Anahtar kutusu (iç ünite)
TRANSMISSION WIRING	:	İletim kablosu
CENTRAL REMOTE CONTROLLER	:	Merkezi kumanda
INPUT FROM OUTSIDE	:	Dişaridan giriş
COMMON POWER SUPPLY	:	Ortak güç beslemesi

NOT

1. YALNIZCA BAKIR İLETKENLER KULLANIN.
2. MERKEZİ KUMANDA KULLANILIYORSA, ÜNİTE BAĞLANTISI KILAVUZUNA BAKIN.
3. DIŞARIDAN GELEN GİRİŞ KABLOLARINI BAĞLARKEN, UZAKTAN KUMANDAYLA ZORLAMALI "KAPALI" VEYA "AÇIK/KAPALI" SEÇİMİ YAPILABİLİR. DAHA AYRINTILI BİLGİ İÇİN MONTAJ KILAVUZUNA BAKIN.
4. MONTAJ KILAVUZUNA BAKIN.
