KULLANIM KILAVUZU PKP 7.2 LI - REV 7-2010 BOSCH

Bütün uyarıları ve talimat hükümlerini okuyun.

Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Kullanımını bilmeyen veya bu konuda gerekli talimatı almayan kişilerin sıcak yapıştırma tabancasını kullanmasına izin vermeyin.
▶ Çocukların sıcak yapıştırma tabancasını gözetiminiz dışında kullanmasına izin vermeyin. Çocuklar kendilerini yaralayabilirler.
Zihinsel veya fiziksel engelli kişiler sıcak yapıştırmatabancasını ve şarj cihazını sadece gözetim ve denetim altında veya bu konuda gerekli talimatı aldıktan sonra kullanabilirler. Dikkatli bir yönlendirme hatalı kullanım ve yaralanma tehlikesini azaltır.
Her kullanımdan önce sıcak yapıştırmama tabancasını, şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz sıcak yapıştırmama tabancasını ve şarj cihazını kullanmayın. Sıcak yapıştırmama tabancasını veya şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile kalifiye bir uzmana onartın. Hasarlı sıcak yapıştırmata tabancaları, şarj cihazları, kablolar ve fişler elektrik çarpma tehlikesini artırır.
▶ Açık durumdaki sıcak yapıştırma tabancasını gözetim dışı bırakmayan.

Sıcak yapıştırma tabancasını sıcakın koruyun; örneğin sürekli gelen güneş ışınından, ateşten ayrıca sudan ve nemden koruyun. Patlama tehlikesi vardır.

▶ Kızgın memeye dokunmayın. Yaralanma tehlikesi vardır.
▶ Sıcak yapıştırma tabancasını sadece üretici tarafından tavsiye edilen şarj cihazları ile şarj edin. Aksi takdirde yangın tehlikesi vardır.
▶ Sıcak yapıştırma tabancası ve şarj cihazındaki kontak yerlerini köprüleme yapabilecek büro ataçlarından, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya benzeri nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangın çıkmasına neden olabilir.
▶ Sıcak yapıştırma tabancasını ve şarj cihazını orijinal yedek parça kullanma koşulu ile sadece kalifiye uzmanlara onartın. Bu yolla ürünün güvenliğini sağlarsınız.
Kullandıktan sonra sıcak yapıştırma tabancasını güvenli biçimde elinizden bırakın ve ambalajına yerleştirmeden önce tam olarak soğumasını bekleyin. Kızgın meme hasarlara ve/veya yaralanmalara neden olabilir.

Türkçe | 105

Fişi prizden çekmek için kabloyu kullanmayın. Kabloyu aşırı sıcaklık ve yağdan uzak tutun. Hasar görmüş veya sarılmış kablo elektrik çarpma tehlikesini artırır.
Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlışıklıta temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmarala neden olabilir.

Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır.

▶ Sadece Bosch lityun iyon aküleri veya Bosch ürünlerine takılı teknik veriler bölümünde belirtilen gerilime sahip aküleri şarj edin. Aksi takdirde yangın ve patlama tehlikesi oluşur.
▶ Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkar.
▶ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
▶ Çocuklara dikkat edin ve şarj cihazı ile oynamadıklarından emin olun.

Fonksiyon tanımı

Usulüne uygun kullanım

Sıcak yapıştırma tabancası, örneğin kağıt, karton, mantar, ahşap, deri, tekstil ürünü, küpüklü maddeler, plastik, seramik ve porsenel gibi malzemenin çözümü madde olmaksızın yapıştırılması için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfalarındaki sıcak yapıştırma tabancası şekli üzerinde gösterilen numaralarla aynıdır.

1 Damlama kabı
2 Şarj cihazı
3 Besleme tuşu
4 Meme
5 Çubuk yapışkan*
6 Isıtma göstergesi
7 Açma/kapama tuşu

106 | Türkçe

8 Akü şarj durumu göstergesi
9 Şarj kontakları (şarj cihazı)
10 Şarj kontakları (sicak yapıştırma tabancası)
11 Çubuk yapışkan deposu

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Akülü sıcak yapıştırma tabancası		PKP 7,2 LI
Ürün kodu		3 603 B64 0..
Isıtma süresi	s	yak. 15
Yapıştırma sıcaklığı	°C	yak. 200
Çubuk yapışkan çapı	mm	7
Çubuk yapışkan uzunluğu	mm	100–150
Ağırlığı EPTA-Procedure 01/2003’e göre	kg	0,3
Akü		Li-lonen
Anma gerilimi	V=	7,2
Kapasitesi	Ah	1,3
Akü hücrelerinin sayısı		2
Bir akü şarımı ile işletme süresi (sürekli işletim)	dak	yak. 45
Lütfen sıcak yapıştırma tabancanızın tip etiketindeki ürün koduna dikkat edin. Münferit sıcak yapıştırma tabancalarının ürün kodları değişiklik gösterebilir.

Şarj cihazı
Ürün kodu
- AB		1 600 A00 0 DG
- BK		1 600 A00 0 DH
Akü şarj gerilimi	V=	9
Şarj akımı	mA	1000
Müsaade edilen şarj sıcaklık aralığı	°C	0–40
Şarj süresi	h	2,0
Ağırlığı EPTA-Procedure 01/2003’e göre	kg	0,5
Koruma sınıfı		☐/II

Türkçe | 107

Montaj

Akünün şarji (Bakınız: Şekil A)

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işaretli şarj cihazları 220 V ile de çalıştırılabilir.

Akü kısmı şarjlı olarak teslim edilir.

Akünün tam performansından yararlanabilmek için ilk kullanımdan önce aküyü tam olarak şarj edin (asgari 1,5–2 saat).

Sıcak yapıştırma tabancası şarj işlemi esnasında kullanılamaz; şarj işlemi esnasında işlev görmeyen sıcak yapıştırma tabancası arızalı değildir.

Li-lonen aküler kullanım ömürleri kısılmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Li-lonen akü “Electronic Cell Protection (ECP)” sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında sıcak yapıştırmata tabancası bir koruyucu devre yardımı ile kapatılır: Yapışkan artık ısıtılmaz.

DIKKAT Sıcak yapıştırma tabancası otomatik olarak kapandıktan sonra açma/kapama tuşuna bir kez

daha basmayın. Aksi takdirde akü hasar görebilir.

Akü şarj göstergesi
Kırmızı	Yeşil	Anlamı
-	●	Akü şarj oluyor
-	○	Akü tam olarak şarj olmuş durumda
●	-	Akünün kapasitesi %30’un altına düşmüş durumda; akü şarj edilmelidir
○	-	Akü tam olarak boşalmış durumda

• Yanıp sönme O Sürekli yanma

- Şarj cihazının fişini 2 prize takın. Daha sonra sıcak yapıştırma tabancasını şarj cihazı yuvasına yerleştirin.

Uzun süre kullanmayacaksanız şarj cihazını şebekeden ayırın.

▶ Şarj cihazını suya ve neme karşı koruyun!

Tasfiye konusundaki talimat hükümlerine uyun.

108 | Türkçe

işletim

işletime alma

Açma

- Sıcak yapıştırma tabancasını işletme almak için açma/kapama tuşuna 7 ısıtma göstergesi 6 yeşil olarak yanıncaya kadar basın.

Isıtma göstergesi
Yeşil	Anlamı
yak. 15 saniye için	Yapışkan ısıtılıyor
○	Sıcak yapıştırma tabancası işletme hazır

• Yanıp sönme O Sürekli yanma

Kapama

- Sıcak yapıştırma tabancasını kapatmak için açma/kapama tuşuna 7 ısıtma göstergesi 6 sönünceye kadar basın.

Otomatik kapama:

Açıklama: Sıcak yapıştırma tabancası 15 dakikadan daha uzun bir süre kullanılmazsa, otomatik olarak kapanır.

- Bu gibi durumlarda sıcak yapıştırmia tabancasını tekrar açın ve akü şarj durumu göstergesini 8 kontrol edin. Akü şarj durumu göstergesi sürekli kırmızı olarak yanarsa aküyü şarj etmelisiniz.

Kullandıktan sonra sıcak yapıştırma tabancasını güvenli biçimde elinizden bırakın ve ambalajına yerleştirmeden önce tam olarak soğumasını bekleyin. Kızgın meme hasarlara ve/veya yaralanmalara neden olabilir.

Çalışırken dikkat edilecek hususlar

- Kişileri ve hayvanları kızgın yapıskandan ve meme ucundan koruyun. Yapışkan ve meme ucu 200 °C'ye kadar ısınabilir, yanma tehlikesi vardır. Kızgın yapışkan cildinize temas edecek olursa, temas yerini birkaç dakika soğuk su altında tutun. Yapışkanı cildinizden çıkarmayı denemeyin.

Sadece sıcak yapıştırma tabancası üreticisinin tavsiye ettiği yapışkanları kullanın (Bakınız: Sayfa 112).

Yapışmalı bağlantılar nem etkisi ile çözülebilir.

Türkçe | 109

Yapıştırma işlemine hazırlık

Yapıştırma yapılacak yüzeyler temiz, kuru ve yağsız olmalıdır.

Yapıştırılacak malzeme ve yapıştırma yapılacak yüzey çabuk alevlerin veya yanıcı olmamalıdır.

Çalışmaya başlamadan önce ısıya duyarlı malzemeyi bir deneme iş parçası üzerinde test edin.

Ortam ve yapıştırılacak iş parçalarının sıcaklığı +5 dereceden soğuk ve +50 dereceden sıcak olmamalıdır.

Yapıştırıcı maddeyi hızla soğutan malzemeler, örneğin metaller, her zaman önceden bir sıcak hava tabancası ile ısıtılmalıdır.

Yapıştırma

• Malzemeye uygun çubuk yapışkanı 5 arka taraftan yapıştırma tabancası içine sürün.
• Sıcak yapıştırma tabancasını açın ve ısıtma yapmasını bekleyin (Bakınız: “Açma”, sayfa 108).
  Yaklaşık 15 saniye sonra sıcak yapıştırma tabancası işletme hazırlıdır.
• Uygun ve makul bir bastırma kuvveti ile besleme tuşuna 3 basın.
• Yapıştırıcı maddeyi tek taraflı olarak sürün (Bakınız: “Uygulama tavsiyeleri”, sayfa 109).
• Yapıştırıcı maddeyi sürdürkten sonra yapıştırılacak malzemeyi hemen birbirine bastırın. Bu durumda yapışma yerinin biraz düzeltilmesi mümkündür.
  Yaşlaşık 2 dakika sonra yapışma yerine tam olarak yük birdirilebilir.

Uygulama tavsiyeleri

Malzeme/İş parçası	Tavsiye
Geniş yüzeyli, uzun iş parçaları	Yapıştırıcı maddeyi noktasal olarak sürün
Sert köpüklü malzeme (örneğin stiropor)	Yapıştırıcı maddeyi striporun üstüne değil arka tarafına sürün
Esnek malzemeler (örneğin tekstil)	Yapıştırıcı maddeyi çizgisel olarak sürün

Yapışma yeri soğuduktan sonra yapıştırıcı madde kalıntılarını keskin kenarlı bir nesne ile temizleyin. Yapışma yerleri gerektiğinide tekrar ısıtılmak suretiyle ayrılabilir.

▶ Yapıştırılacak yüzeyleri temizlemek için yanıcı çözücü madde kullanmayın. Çözücü madde kalıntıları kızgın yapışkan nedeniyle alevlenebilir veya sağlığa zararlı buharlar çıkarabilirler.

Giysiler üzerindeki yapıştırıcı madde kalıntıları tekrar çıkarılamaz. Yapıştırılan yerler laklanabilir.

110 | Türkçe

Çubuk yapışkan deposu (Bakınız: Şekil B)

Şarj cihazının 2 alt tarafından bir depo 11 bulunur, burada dört adede kadar çubuk yapışkan 5 saklayabilirsiniz.

Bakım ve servis

Bakım ve temizlik

Dikkat! Bakım ve temizleme çalışmalarından önce sıcak yapıştırma tabancasını kapatın.
▶ İyi ve güvenli biçimde çalışabilmek için sıcak yapıştırma tabancasını temiz tutun.

Yerleştirilmiş bulunan bir çubuk yapışkan 5 sıcak hava tabancasının arkasından çıkarılamaz.

Dikkatli üretim ve test yöntemlerine rağmen sıcak yapıştırma tabancası ve şarj cihazı arıza yapacak olursa, onarım Bosch elektrikli el aletleri için yetkili bir müşteri servisinde yaptırılmalıdır.

Damlama kabı 1 temizlenmek üzere şarj cihazından 2 alınabilir. Yapıştırıcı madde sertleştikten sonra keskin olmayan bir nesne ile kazınabilir. Temizlik için çözücü madde kullanmayın.

Bütün başvuru ve yedek parça siparişlerinizde sıcak yapıştırmata tabancasının veya şarj cihazının tip etiketindeki 10 haneli ürün kodunu mutlaka belirtin.

Müşteri servisi ve müşteri danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Müşteri Danışmanı: [phone]

Müşteri Servis Hattı: [phone]

Türkçe | 111

Tasfiye

Sıcak yapıştırma tabancası, şarj cihazı, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla geri dönüşüm merkezine gönderilmelidir.

Sıcak yapıştırma tabancasını, şarj cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/AT yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine gönderilmek zorundadır.

Aküler/Bataryalar:

▶ Alete entegre aküler sadece tasfiye amacıyla aletten çıkarılabilir. Gövdenin açılması suretiyle sıcak yapıştırma tabancası dağıtılabilir.

Akü şarj durumu göstergesi 8 kırmızı olarak yanıncaya kadar aküyü boşaltın. Gövdedeki bütün vidaları sökün ve gövde kapağını açın. Akü bağlantılarını ayırın ve aküyü çıkarın.

Li-Ion Li

Li-Ion:

Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 111.

Nakliye

Aküleri sadece gövdeleri hasar görmemiş halde gönderin. Açık kontak yerlerini yapışıcı malzeme ile kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin.

Lityum iyon aküler gönderilirken etiketleme zorunluluğu olabilir, lütfen bu konuda bulunduğunuz ülkedeki ulusal yönetmeliklere uyun.

Değişiklik haklarımız saklıdır.

112 |

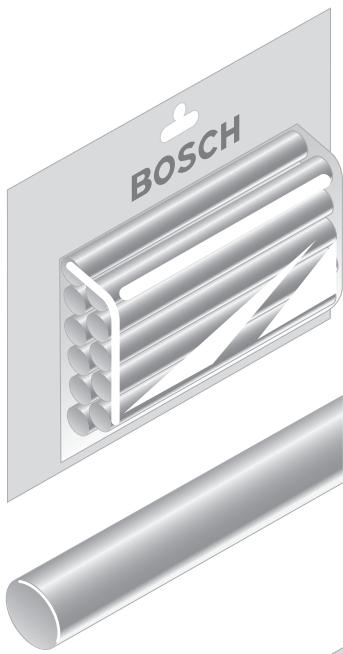

g

∅ 7 mm

2 609 256 A03
