KULLANIM KILAVUZU KD-65X89K SONY

leşire audio: 10 W + 10 W

Tehnologie wireless

Protocol IEEE 802.11a/b/g/n/ac Bluetooth® versiunea 4.2

Gama de frecvență Putere de ieșire
LAN wireless (Televizor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televizor)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Mufe intrare/ieşire

Bu televizyon aşağıdaki kılavuzlarla birlikte gelir. Lütfen kılavuzları ileride başvurmak üzere saklayın.

Kurulum Kılavuzu

- Televizyon montajı ve kurulumu.

Başvuru Kılavuzu (bu kılavuz) / Güvenlik Belgeleri

- Güvenlik bilgileri, uzaktan kumanda, sorun giderme, duvara askı montajı, spesifikasyon vb.

Yardım Kılavuzu (Ekran üstü Kılavuz)

• Ayarlar, işlevler, internet bağlantısı, sorun giderme vb.
• Açmak için uzaktan kumandada bulunan (Giriş seçimi) düğmesine basın ve [Yardım] öğesini seçin. [Yardım] mevcut değilse [Düzenle] öğesini seçin ve [Yardım] öğesini ekleyin.

- Yardım Kılavuzuna akıllı telefonunuz ile başvurabilirsiniz.

• Televizyonu çalıştırmadan önce lütfen okuyun: "Güvenlik Bilgileri".
• Ek güvenlik bilgileri için birlikte verilen güvenlik belgelerini okuyunuz.
• Kurulum Kılavuzu'nda ve kılavuzda kullanılan resimler ve çizimler yalnızca başvuru amaçlıdır ve gerçek üründen farklı olabilir.
• Model adındaki "x"/"xx", tasarım, renk veya televizyon sistemi farkı ile ilgili bir rakama karşılık gelmektedir.

ÖNEMLİ NOT

Radyo Ekipmanı Beyanı

İşbu belge; Sony Corporation telsiz ekipmanı tipinin KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K 2014/53/AB sayılı Direktif'e uygun olduğunu beyan eder. AB uygunluk beyanının tam metni aşağıdaki internet adresinde mevcuttur: https://compliance.sony.eu

Bu radyo ekipmanı için kullanıma alma hususunda aşağıdaki kısıtlamalar veya kullanım yetkisi gereksinimleri şunlar için geçerlidir: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosova : 5150 - 5350 MHz bandı, sadece iç mekan işlemleriyle sınırlandırılmıştır.

Güvenlik Bilgileri

Nakliye

• Televizyon setini taşımadan önce, tüm kablolarını sökünüz.
• Büyük bir televizyon setini taşımak için iki veya daha fazla kişi (214,8 cm (85 inç) ve üzeri televizyon için üç veya daha fazla kişi) gereklidir.
• Televizyon elle taşınırken aşağıda gösterildiği şekilde tutun. Panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.
• Televizyon setini kaldırırken veya taşırken, alt kısmından sıkıca tutun.

KD-85X8xK

• Televizyon setini taşırken, sarsıntılar ve aşırı titreşimlere maruz bırakmayınız.
• Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

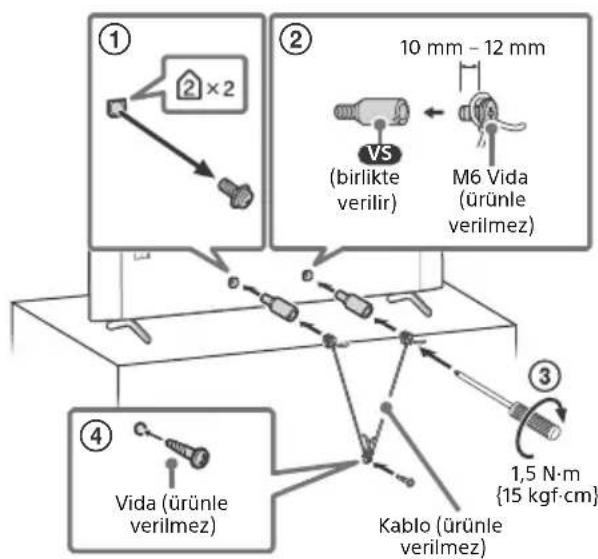

Devrilmenin önlenmesi

Uzaktan Kumanda ve Televizyon

Uzaktan kumandanın şekli, düzeni, bulunabilirliği ve uzaktan kumanda düğmesinin çalışma şekli bölgeye/ülkeye/televizyonun modeli/televizyonun ayarlarına göre değişir*1.

1 TV MIC 2 123 + - CH - + - YouTube NETFLIX Disney+ private video 4

1 ⏻(Güç)

TV: Televizyon kanal listesini görüntüleyin veya girişe geçiş yapın.

(Hızlı Ayarlar): Hızlı Ayarları Görüntüleyin.
(Giriş seçimi): Giriş kaynağıni vs. görüntüleyin ve seçin.

123 (Kontrol menüsü): Kontrol menüsünü gösterir.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Ekran üzeri menü navigasyonu ve seçimi.

(Geri)

(Ana Sayfa)

• (Google Asistan) / ↓(Mikrofon): Google Asistan ^23 veya sesle arama ^*3 kullanınız.

3 +1 - (Ses)

(Sessiz)*4

CH + / - (Kanal)

/

(Rehber): Televizyon veya kablolu/uydu kutusu ^*5 dijital program kılavuzunu görüntüleyin.

4 Uygulama düğmeleri

5 BUILT-IN MIC SWITCH (Dahili Mikrofon düğmesi) ^2 : Dahili MIC'yi açmak kapatmak.
6 (Güç)
7 Uzaktan kumanda sensörü / Işık sensörü / LED
8 Dahili mikrofon ^236 : Dahili mikrofonu etkinleştirmek için uzaktan kumanda üzerindeki Google Asistan/mikrofon düğmesine basın ve ekrandaki talimatları takip edin.

*1 Diğer uzaktan kumanda modelleri için ayrıntılar için çevrimiçi Yardım Kılavuzuna başvurun.
*2 Sadece kısıtlı bölgede/ülkede/modelde/dilde.
*3 Google Asistan veya sesle arama bir internet bağlantısı gerektirir.
*4 Erişilebilirlik kısayolu (Sessiz) düğmesine basılı tutularak kullanılabilir.
*5 [Kablolu/uydu kutusu ayarı] ayarı gereklidir.
*6 Sürekli dinlemede olduğundan yerleşik MIC etkinleştirildiğinde güç tüketimi artacaktır.

Daha fazla bilgi için, Yardım Kılavuzuna başvurun.

Uzaktan kumandada bulunan (Giriş seçimi) düğmesine basın ve [Yardım] öğesini seçin.

[Yardım] mevcut değilse [Düzenle] öğesini seçin ve [Yardım] öğesini ekleyin.

İsteğe Bağlı Kamera ve Mikrofon Ünitesi (ürünle verilmez) Kablo Yönetimi

Siyah ekran, ses yok, donmuş görüntü, televizyon yanıt vermiyor ya da ağ kaybedildi gibi sorunlar için genel sorun giderme amacıyla aşağıdaki adımları izleyin.

1 Uzaktan kumandanın güç düğmesine yaklaşık beş saniye basarak televizyonunuzu yeniden başlatın. Televizyon yeniden başlatılacaktır. Televizyon düzelmezse, elektrik kablosunu prizden çıkarın ve ardından televizyonun güç düğmesine basın ve bırakın. İki dakika bekleyin ve güç kablosunu prize takın. Veya televizyonun güç düğmesine, televizyon kapanana kadar yaklaşık 40 saniye basın.
2 Aşağıda gösterilen Yardım menüsüne başvurun.
3 Televizyonunuzu İnternete bağlayın ve bir yazılım güncellemesi gerçekleştirin. Sony, televizyonunuzun yazılımını hep güncel tutmanızı tavsiye eder. Yazılım güncellemeleri, televizyon performansınızı geliştirir ve yeni özellikler ekler.
4 Sony destek web sitesini ziyaret edin (bilgiler bu kılavuzun sonunda verilmiştir).

Televizyonun fişini takıp tekrar çıkarttığınızda, uzaktan kumandadaki veya televizyondaki güç düğmesine bassanız bile televizyon bir süre açılmayabilir.

Sistemin başlatılması zaman alır. Yaklaşık bir dakika bekleyip tekrar çalıştırın.

Uzaktan kumanda çalışmıyor.

• Pilleri değiştirin.
  Ebeveyn kilidi şifresi unutuldu.
• PIN için 9999 sayısını girin ve yeni PIN girin.

Sorun giderme hakkında daha fazla bilgi için Yardım Kılavuzuna bakın.

Uzaktan kumandada bulunan

(Giriş seçimi) düğmesine basın ve [Yardım] öğesini seçin.

[Yardım] mevcut değilse

[Düzenle] öğesini seçin ve

[Yardım] öğesini ekeleyin.

Spesifikasyonlar

Sistem

Panel Sistemi: LCD (Sıvı Kristal Ekran) Panel, LED'li arkadan aydınlatma

Televizyon Sistemi: Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: B/G, D/K, I

Dijital: DVB-T/DVB-C/DVB-T2

Uydu: DVB-S/DVB-S2

Renk Sistemi: PAL/SECAM/NTSC3.58 (Sadece video)/NTSC4.43 (Sadece video)

Kanal kapsamı: Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: UHF/VHF/Kablolu

Ses çıkışı: 10 W + 10 W

Kablosuz teknolojisi

IEEE 802.11a/b/g/n/ac protokolü

Bluetooth® Sürümü 4.2

Frekans aralığı Çıkış	Gücü
Kablosuz LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth®(RMF-TX800U)
2400-2483,5 MHz < 10,0 dBm

Giriş/Çıkış jakları

Anten/kablo

VHF/UHF için 75 ohm harici terminal

Uydu anteni

Dişi F tipi Konektör, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V ve 22 kHz ton, Tek

Kablo Dağıtımı EN50494.

→ / → AV IN

Video/Ses girişi (mini jak)

HDMI IN 1/2/3/4 (HDCP 2.3-uyumlu)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24Hz)^1,3840× 2160p(50,60Hz)^2,3840×

Ayrıntılar için çevrimiçi Yardım Kılavuzuna bakınız.

eARC modu hariç

5,1 kanal doğrusal PCM: 32/44,1/48/88,2/

96/176,4/192 kHz 16/20/24 bit, Dolby

Audio, Dolby Atmos, DTS

Ayrıntılar için çevrimiçi Yardım Kılavuzuna bakınız.

ARC modunda

İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

Dijital optik jak (İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Audio, DTS)

1, 2(HDD REC)* 6

USB cihaz portu (2 Kayıt özelliği için USB HDD cihazı)

1 USB portu High Speed USB'yi (USB 2.0) destekler

2 USB portu Super Speed USB'yi (USB 3.2

Gen 1) destekler

↓

CAM (Koşullu Erişim Modülü) yuvası

LAN

10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. İletişim hızı ve iletişim kalitesi garanti edilmez.)

Güç, Ürün Fışı ve diğerleri

Güç gereksinimleri

220 V - 240 V AC, 50 Hz

Ekran boyutu (çarpraz ölçü) (yakl.)

KD-85X8xK: 214,8 cm / 85 inç

KD-75X8xK: 189,3 cm / 75 inç

KD-65X8xK: 163,9 cm / 65 inç

KD-55X8xK: 138,8 cm / 55 inç

KD-50X8xK: 125,7 cm / 50 inç

KD-43X8xK: 108,0 cm / 43 inç

Güç tüketimi

[Standart] modunda

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Bekleme modunda güç tüketimi ^7*8

0,50 W (Yazılım/EPG güncelleme modunda 25 W)

Görüntü çözünürlüğü (yatay × dikey) (piksel)

3840 × 2160

Nominal çıkış

500 mA (USB 1 için), 900 mA (USB 2 için)

Boyutlar (yakl.) (g × y × d) (cm)

Masa Üstü Sehpası ile

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

Masa Üstü Sehpası olmadan

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Sehpa genişliği (yakl.) (cm)

Standart konum:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

Ağırlık (yakl.) (kg)

Masa Üstü Sehpası ile

KD-85X89K / 85X85K: 46,2

KD-75X89K / 75X85K: 33,8

KD-65X89K / 65X85K: 23

KD-55X89K / 55X85K: 18,1

KD-50X89K / 50X85K: 13,3

KD-43X89K / 43X85K: 10,7

Masa Üstü Sehpası olmadan

KD-85X8xK: 44,7

KD-75X8xK: 32,6

KD-65X8xK: 22

KD-55X8xK: 17,1

KD-50X8xK: 12,7

KD-43X8xK: 10,2

Diğer

Opsiyonel aksesuarlar

Duvar Askı Aparatı: SU-WL850 (yalnızca

Duvar Askı Aparatı: SU-WL450

Vida çapı ve uzunluğu:

10 mm - 12 mm

Vida (M6)

Duvar Aski Aparati

Kamera ve Mikrofon Ünitesi: CMU-BC1

Çalışma sıcaklığı: 0 °C ila 40 °C

Çalışma nemi: %10 ila %80 bağlı nem

(yoğuşmasız)

*1 Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir. 4096 × 2160p olarak görüntülemek için [Geniş Mod]'i [Full 1] veya [Full 2] olarak ayarlayın.

*2 [HDMI sinyal formatı]'ni ayarlamak için ekran üzeri menüye bakın.

*3 Ayrıntılar için çevrimiçi Yardım Kılavuzuna bakınız.

*4 Sadece HDMI IN 3 & 4. Bağlamak için Ultra Yüksek Hızlı HDMI Kablosunu kullanın.

*5 Ses sisteminize televizyonun sesini bağlamak için ses sisteminizi HDMI IN 3'ye bağlayın.

*6 Fonksiyon İtalya'da geçerli değildir.

*7 Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır.

*8 Televizyon ağa bağlandığında bekleme modundaki güç tüketimi artar.

Not

• Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/stok durumuna göre bulunur.
• Tasarım ve spesifikasyonlarda bilgi vermeksizin değişiklik yapılabilir.
• Hizmetler ve uygulamalar için abonelik gerekebilir ve Google Asistan'ı kullanırken ek şartlar, koşullar ve/ veya ücretler geçerli olabilir.
• Bu kılavuzdaki ürün tanıtımı 1062/2010 numaralı YETKİ DEVRİNE DAYANAN KOMİSYON TÜZÜĞÜ (AB) içindir. (AB) 2019/2013 ile ilgili bilgi almak için ilgili web sitesine bakın.

Ürün kayıt numarası

(YETKİ DEVRİNE DAYANAN KOMİSYON TÜZÜĞÜ (AB) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518), KD-75X89K (1034517), KD-75X85K (1034516), KD-65X89K (1034513), KD-65X85K (1034512), KD-55X89K (1034511), KD-55X85K (1034507), KD-50X89K (1034506), KD-50X85K (1034503), KD-43X89K (1034501), KD-43X85K (1034500).
