BRUKSANVISNING KD-65X89K SONY

Följande manualer medföljer denna TV. Spara manualerna för framtida referensbehov.

Startguide

- Installation och inställning av TV:n.

Referensmaterial (denna manual) / Säkerhetsdokumentation

- Säkerhetsinformation, fjärrkontroll, felsökning, väggmontering, specifikationer m.m.

Hjälpguide (skärmmanual)

• Inställningar, funktioner, internetanslutning, felsökning m.m.
• Öppna den genom att trycka på (Ingångsväljare) på fjärrkontrollen och välj [Hjälp]. Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

- Du kan ta fram Hjälpguiden med din smartmobil.

• Innan du använder TV:n ska du läsa "Säkerhetsinformation".
• Läs medföljande säkerhetsdokumentation för ytterligare information om säkerhet.
• De bilder och illustrationer som används i Startguiden och i denna handbok är bara referenser och kan skilja sig från utseendet på den faktiska produkten.
• "x"/"xx" som visas i modellnamnet motsvarar en numerisk siffra som har med design, färg eller TV-system att göra.

VIKTIGT MEDDELANDE

Meddelande för radioutrustning

Härmed försäkrar Sony Corporation att denna typ av radioutrustning KD-85X89K, KD-85X85K, KD-75X89K, KD-75X85K, KD-65X89K, KD-65X85K, KD-55X89K, KD-55X85K, KD-50X89K, KD-50X85K, KD-43X89K, KD-43X85K överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

För denna radioutrustning tillämpas följande begränsningar för uppstart eller behörighetskrav för användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet är begränsat till inomhusanvändning endast.

Säkerhetsinformation

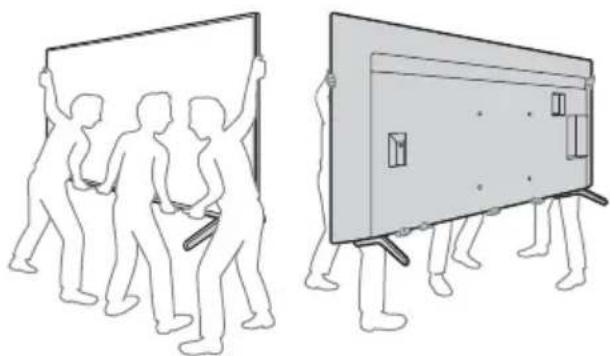

Transport

• Lossa alla kablar från TV:n innan du transporterar den.
• Det krävs två eller fler personer (tre eller fler personer för 214,8 cm (85 tum) eller större TV) för att bära en stor TV-apparat.
• När TV:n ska transporteras bör den hållas enligt nedan. Tryck inte på panelen eller ramen runt bildskärmen.
• När du lyfter eller flyttar TV:n ska du hålla den ordentligt i undersidan.

KD-85X8xK

• Se till att TV:n inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in TV:n för reparation eller om du flyttar.

Förebyggande av fall


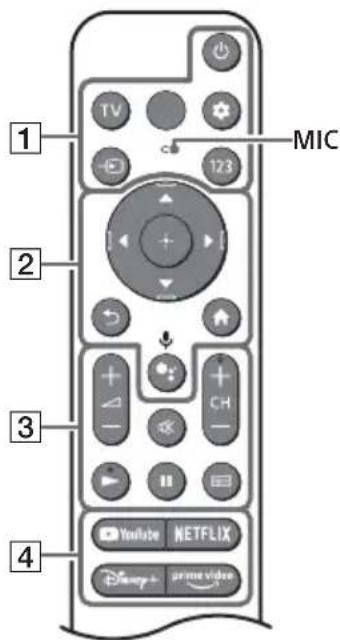

Fjärrkontroll och TV

Fjärrkontrollens form, layout, tillgänglighet och fjärrkontrollknapparnas funktioner kan variera beroende på region/land/TV-modell/TV-inställningar*1.

1 TV MIC 2 123 + - CH - + - YouTube NETFLIX Disney+ prime video 4

1 ⏻(Ström)

TV: Visa TV-kanallistan eller växla till ingång.

(Snabbinställningar): Visa snabbinställningar.

(Ingångsväljare): Visa och välj ingångskällan, osv.

123 (Kontrollmeny): Visa Kontrollmenyn.

2 ▲ / ▼ / ◀ / ▶ / ⊕: Menynavigering och -val på skärmen. ↔ (Tillbaka) ↑ (Hem) •: (Google Assistent) / ↓(Mikrofon): Använd Google Assistent*2*3 eller röstsökning*3.

3 +/-(Volym) ※(Ljudlöst)*4 CH+/--(Kanal ▶/||

(Guide): Visa den digitala programguiden för TV eller kabel/satellit/extern box*5.

4 Appknappar

5 BUILT-IN MIC SWITCH (Inbyggd MIC-switch)*2: Sätt på/stäng av den inbyggda mikrofonen.

6 ⏻(Ström)

7 Fjärrkontroll-sensor / Ljussensor / LED

8 Inbyggd mikrofon ^236 : För att aktivera den inbyggda mikrofonen, tryck på Google Assistent/mikrofonknappen på fjärrkontrollen och följ instruktionerna på skärmen.

*1 Se Hjälpguiden på nätet för närmare detaljer om andra fjärrkontrollmodeller.
*2 Endast för begränsad region/land/modell/språk.
*3 En internetanslutning krävs för Google Assistent eller röstsökning.
*4 Genom att (Ljudlöst) intryckt nås en åtkomlighetsgenväg.
*5 [Kabel / satellit / extern box-inställning]-inställning krävs.
*6 Energiförbrukningen kommer att öka när den inbyggda mikrofonen är aktiverad eftersom den alltid lyssnar.

Se Hjälpguiden för mer information.

Tryck på → (Ingångsväljare) på fjärrkontrollen och välj [Hjälp].

Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

Kabeldragning för tillbehörs kamera och mikrofonenhet (medföljer ej)

För allmän felsökning för problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och släpp den sedan. Vänta i två minuter och anslut sedan strömsladden.
Eller tryck på strömbrytarknappen på TV:n i ungefär 40 sekunder tills TV:n stängs av.

2 Se Hjälpmenyn som visas nedan.

3 Anslut din TV till Internet och utför en programvaruuppdatering. Sony rekommenderar att du alltid håller programvaran till din TV uppdaterad. Programuppdateringar ger nya funktioner och prestandaförbättringar.

4 Gå in på Sonys supportwebbplats (information finns i slutet av denna manual).

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Fjärrkontrollen fungerar inte.

- Bytut batterierna.

Lösenordet till barnlåset har glömts av.

- Ange 9999 för PIN-koden och ange en ny PIN-kod.

Se Hjälpguide för mer information om felsökning.

Tryck på → (Ingångsväljare) på fjärrkontrollen och välj [Hjälp].

Om [Hjälp] inte finns, så välj [Ändra] och lägg till [Hjälp].

Specifikationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning

TV-system: Beroende på val av land/område/ TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellit: DVB-S/DVB-S2

Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)

Kanaltäckning: Beroende på val av land/område/TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellit: Mellanfrekvens 950-2150 MHz

Ljudutgång: 10 W + 10 W

Trådlös teknik

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® version 4.2

Frekvensområde Utgångseffekt
Trådlöst LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth®(TV)
2400-2483,5 MHz < 10,0 dBm

Frekvensområde Utgångseffekt

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms externt uttag för VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton,

Distribution via enkel kabel-TV EN50494.

→ / → AV IN

Video/Ljudingång (Mini Jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

Se Hjälpguiden på nätet för närmare detaljer.

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24-bitars, Dolby

Audio, Dolby Atmos, DTS

Se Hjälpguiden på nätet för närmare detaljer.

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars,

Dolby Audio, Dolby Atmos, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz 16-bitars, Dolby Audio, DTS)

1, 2(HDD REC)*

USB-enhetsport (2 USB HDD-enhet för

REC-funktion)

USB-port 1 har stöd för High Speed USB

(USB 2.0)

USB-port 2 har stöd för Super Speed USB

(USB 3.2 Gen 1)

↓

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på

nätverkets funktionsmiljö, kan

Kommunikationshastighet och -kvalitet

garanteras inte.)

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Skärmstorlek (diagonalt uppmätt) (Ca.)

KD-85X8xK: 214,8 cm / 85 tum

KD-75X8xK: 189,3 cm / 75 tum

KD-65X8xK: 163,9 cm / 65 tum

KD-55X8xK: 138,8 cm / 55 tum

KD-50X8xK: 125,7 cm / 50 tum

KD-43X8xK: 108,0 cm / 43 tum

Energiförbrukning

I [Standard]-läge

KD-85X8xK: 242 W

KD-75X8xK: 225 W

KD-65X8xK: 181 W

KD-55X8xK: 137 W

KD-50X8xK: 94 W

KD-43X8xK: 79 W

Energiförbrukning i standbyläge ^78

0,50 W (25 W i uppdateringsläge för

programvara/EPG-uppdateringsläge)

500 mA (för USB 1), 900 mA (för USB 2)

Mått (Ca.) (b × h × d) (cm)

med bordsstativ

KD-85X89K / 85X85K: 190,1 × 117,8 × 45,7

KD-75X89K / 75X85K: 167,5 × 104,1 × 41,2

KD-65X89K / 65X85K: 145,2 × 90,6 × 33,9

KD-55X89K / 55X85K: 123,3 × 78,3 × 33,9

KD-50X89K / 50X85K: 111,9 × 71,6 × 28,8

KD-43X89K / 43X85K: 96,4 × 62,9 × 28,8

utan bordsstativ

KD-85X8xK: 190,1 × 109,0 × 7,3

KD-75X8xK: 167,5 × 96,2 × 7,3

KD-65X8xK: 145,2 × 83,6 × 7,2

KD-55X8xK: 123,3 × 71,1 × 7,2

KD-50X8xK: 111,9 × 64,9 × 7,0

KD-43X8xK: 96,4 × 56,3 × 6,9

Stativets bredd (Ca.) (cm)

Standardposition:

KD-85X89K / 85X85K: 153,2

KD-75X89K / 75X85K: 132,9

KD-65X89K / 65X85K: 120,9

KD-55X89K / 55X85K: 106,1

Väggfäste: SU-WL850 (KD-75X8xK / 65X8xK /

55X8xK endast)

Väggfäste: SU-WL450

Skruvdiameter och -längd:

10 mm - 12 mm Skruv (M6) Väggfäste VS

Kamera och mikrofonenhet: CMU-BC1

Användningstemperatur: 0 °C – 40 °C

Luftfuktighet vid användning: 10 % - 80 %

relativ luftfuktighet (icke-kondenserande)

*1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2].

*2 Se menyn på skärmen för att ställa in [HDMI-signalformat].

*3 Se Hjälpguiden på nätet för närmare detaljer.

*4 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahög hastighet för att ansluta.

*5 Anslut ditt ljudsystem till HDMI IN 3 för att sända TV-ljud till ditt ljudsystem.

*6 Funktionen ej tillgänglig i Italien.

*7 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

*8 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Obs!

- Tillgången på valfria tillbehör beror på land/region/TV-modell/lager.

- Design och specifikationer kan ändras utan förvarning.

- Abonnemang på tjänster och program kan krävas och ytterligare villkor, förutsättningar och/eller avgifter kan gälla vid användning av Google Assistent.

- Informationsbladet i denna manual är för KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 1062/2010. Se dess webbplats för information om (EU) 2019/2013.

Produktregistreringsnummer

(KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518),

KD-75X89K (1034517), KD-75X85K (1034516),

KD-65X89K (1034513), KD-65X85K (1034512),

KD-55X89K (1034511), KD-55X85K (1034507),

KD-50X89K (1034506), KD-50X85K (1034503),

Produktregistreringsnummer

(KOMMISSIONENS DELEGEREDE FORORDNING (EU) 2019/2013)

KD-85X89K (1034519), KD-85X85K (1034518),

KD-75X89K (1034517), KD-75X85K (1034516),

KD-65X89K (1034513), KD-65X85K (1034512),

KD-55X89K (1034511), KD-55X85K (1034507),

KD-50X89K (1034506), KD-50X85K (1034503),

- Du kan se Hjelpeveiledningen med en smarttelefon.
