KULLANIM KILAVUZU ATXN25NV1B DAIKIN

1. Zincirin sonundaki halkayla uzaktan kumandanın arkasındaki vida deliğini eşleştirin ve vidayla sabitleyin.
2. Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca alınabileceği yerin üzerine yerleştirin.
3. Zinciri tutucunun arkasından geçirin ve zincirin sonundaki halkayı tutucunun üst deliği ile eşleştirin. Tutucuyu her iki vidayı içinden geçirerek duvara sabitleyin.

Battery

Bertaraf gereksinimleri

Kumandayla birlikte verilen piller bu sembole işaretenmiştir. Bu, pillerin sınıflandınılmamış ev atığı olarak karışınılmaması gerektiği anlamına gelir. Sembolün altında bir kimyasal sembol varsa, bu kimyasal sembol pilin belirl bir konsantrasyonun üstünde ağır bir metal içerdiği anlamına gelir.

Olası kimyasal semboler şunlardır:

■ Pb: kunşun ( >%0,004 )

Atık pillar yenidon kullanım için özel bir işlem tesisinde işlemden geçirilmaldir. Doğru atılmasını sağlayarak çevre ve insan sağlığı için olan olumsuz sonuçların örlenmesine yardımcı olacaksız. Daha fazla bilgi için kılıfen yerel makamlarla temasa geçiniz.

OPERATING GUIDE

- Sinyalin iletileceği kaynak.

2. Sinyal iletim göstergesi

- Son ayarın üniteye iletildiğini bildirmek için yanıp söner.

3. "ON/OFF" (AÇMA/KAPAMA) Düğmesi

- Klima ünitesini çalıştırmak için bir kez basın.

- Uniteyi durdurmak için tekrar basın.

4. Fan hızının seçilmesi

- Aşağıdaki sırada fan hızını değiştirmek için♣ düğmesine sürekli basın:

Düşük → Orta Yüksek → Otomatik →

- İstenen fan hızı ekranda görünürken basmaya devam etmeyin.

5. Çalıştırma modu

- Çalıştırma modu tipini seçmek için MODE düğmesine basın.

- Yalnızca soğutmalı ünite için, kullanılabilen modlar: COOL (*) (SOĞUK), DRY (♠) (KURU) ve FAN (♣) (FAN) 'dır.

- Isimali-Soğutmalı ünite için, kullanılabilen modlar: AUTO (△) (OTOMATİK), COOL (*) (SOĞUK), DRY (♠) (KURU), FAN (♣) (FAN) ve HEAT (★) (SICAK).

- AUTO (△) (OTOMATİK) mod, 4 borulu sistem hariç donmuş su sisteminde bulunmaz.

6. Otomatik Hava Yönlendirme

- Otomatik hava yönlendirme fonksiyonunu harekete geçirmek için SWING (SALINIM) düğmesine basın.

- Havayı belirli bir yönde dağıtmak için, SWING (SALINIM) düğmesine basın ve kanat istenilen yöne hareket edene kadar bekleyin ve düğmeye tekrar bir kez basın.

Salınım modu seçim yöntemi (modele bağlıdır)

- Alan ayarlama moduna girmek için SWING (☐) (SALINIM) düğmesine 4 saniye boyunca basın. Alan ayarı modundayken sadece SWING MODE (☐) (SALINIM MODU'NU) gösterecektir.

- SWING MODE (SALINIM MODU'NU) Salınım Modu 1'den Salınım Modu 3'e geçirmek için sıcaklık ▲ ve ▼ düğmesine basın.

- 3 farklı SWING MODE (SALINIM MODU'NU) vardır, bunlar:

Salınım modu 1 Salınım modu 2 Salınım modu 3

SWING MODE, SWING (SALINIM MODU'NU, SALINIM) etkin olmadıkça devreye girmeyecektir.

Salınım yandaki logo ile gösterilir:

- Mod 4 saniye içinde değişmezse, ünite seçili SWING MODE (✗) (SALINIM MODU'NU) göre çalışacaktır.

7. Turbo İşlevi (modele bağlıdır)

- Hızlı soğutma veya ısıtma işlemi için basin.

- Fan hızı maksimum hıza geçer.

- İşlevi devre dışı bırakmak için tekrar basın.

- Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.

- Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.

8. KAPAMA zamanı ayarı

• Kapama zamanı fonksiyonunu etkin hale getirmek için OFF TIMER düğmesine basın.
• OFF TIMER düğmesine sürekli basarak, istenilen kapama zamanını ayarlayın.
• Kapama zamanı ayarını iptal etmek için CANCEL düğmesine basın.

9. Sessiz çalışma (modele bağlıdır)

• Sessiz çalıştırma için düğmesine basın.
• Fan hızı minimum hıza geçer.
• İşlevi devre dışı bırakmak için tekrar basın.
• Yalnızca HEAT (SICAK) ve COOL (SOĞUK) modlarında kullanılabilir.
• Fan hızındaki herhangi bir değişim bu işlevi devre dışı bırakacaktır.

10. Saat zaman ayari

- Saati ayarlamak için ⏻ düğmesine basılı tutun.

11. AÇILMA zamanı ayarı

• Açılma zamanı fonksiyonunu etkin hale getirmek için ON TIMER düğmesine basın.
• ON TIMER düğmesine sürekli basarak istenilen açılma zamanını ayarlayın. Zamanlayıcı 7.30am'e(sabah) ayarlanırsa, klima tam 7.30am'da (sabah) çalışacaktır.
• Açılma zamanı ayarını iptal etmek için CANCEL düğmesine basın.

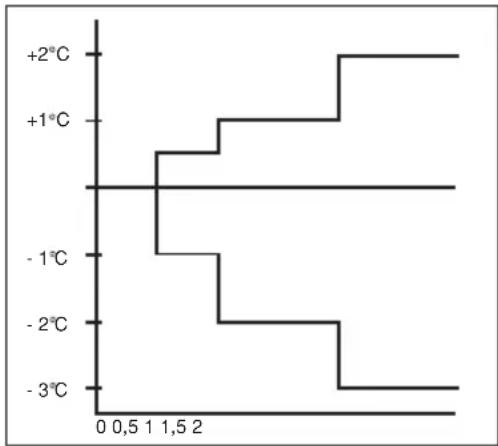

12. Uyku modu ayarı

• Uyku modu işlevini etkin hale getirmek için★düğmesine basın.
• Bu bir enerji tasarrufu seçeneğidir. Ünite soğutma modunda çalışırken, ilk yarım saat

geçtikten sonra ayarlı sıcaklık 0,5°C artırılır, ikinci yarım saat geçtikten sonra bir 0,5°C daha artırılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha artırılır.

- Ünite ısıtma modunda çalışırken, ilk yarım saat geçtikten sonra ayarlı sıcaklık 1°C azaltılır, ikinci yarım saat geçtikten sonra bir 1°C daha azaltılır ve bunun üzerinden 1 saat daha geçtikten sonra ise 1°C daha azaltılır.

- Bu işlev COOL (SOĞUK), HEAT (SICAK) ve AUTO (OTOMATİK) modlarında kullanılabilir.

• İstenilen oda sıcaklığına ayarlamak üzere, ayarlanan sıcaklığı arttırmak ya da azaltmak için ▲ ya da ▼ düğmesine basın.
• Sıcaklık ayar aralığı 16°C'dan 30°C 'a kadardır. (İsteğe bağlı ayar 20°C ile 30°C arasındadır.)
• °C' dan °F ayarına geçmek için ▲ ve ▼ düğmelerinin her ikisine de aynı anda basın.

ARIZA TEŞHİSİ (Sadece Invertör için)

UZAKTAN KUMANDAYLA ARIZA TEŞHİSİ

Sıcaklık gösterge bölümleri ilgili kodları gösterir.

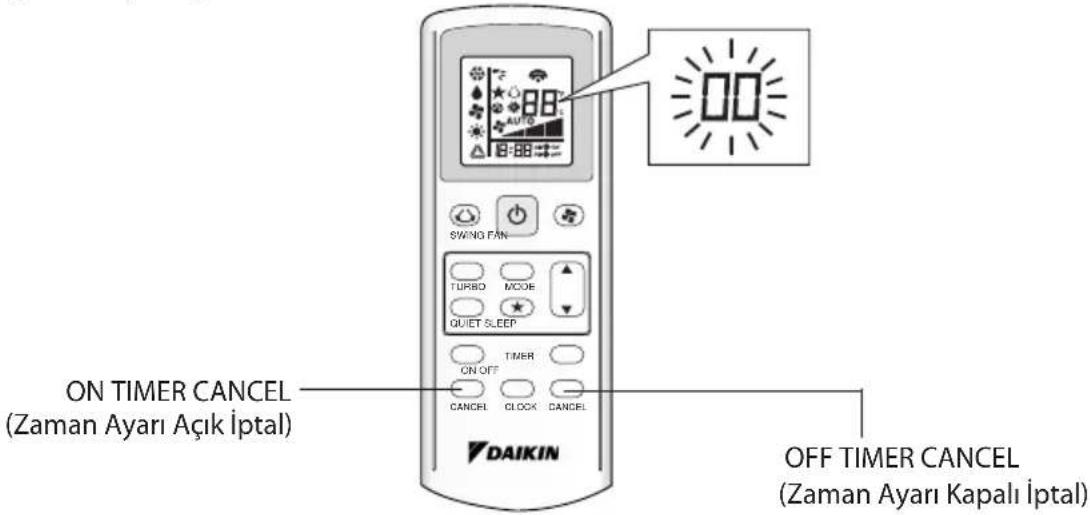

1. ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesi 5 saniye basılı tutulduğunda, sıcaklık gösterge bölümünde “☐☐” işareti yanıp sönmeye başlar.

ON TIMER CANCEL (Zaman Ayari Açık İptal) OFF TIMER CANCEL (Zaman Ayari Kapalı İptal)

1. Sürekli bir uyarı sesi çıkana kadar ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesine veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesine aralıksız olarak basın.

- Kod göstergesi aşağıda gösterildiği şekilde değişir ve uzun bir uyarı sesi çıkarak bildirir.

HATA KODU ANLAMI
00 NORMAL
A1 DAHİLİ PCB HATASI
A3 TAHLİYE POMPASI ANORMAL
A5 ANTİFRİZ (SOĞUTMA) / IŞI EŞANJÖRÜ AŞIRI ISINDI (ISITMA)
A6 DAHİLİ FAN MOTORU ANORMAL
AH ELEKTRİKLI HAVA TEMİZLEYİCİSİ ANORMAL
C4 DAHILI ISI ESANJÖRÜ (1)TERMİSTÖR KISA/AÇIK
C5 DAHILI ISI ESANJÖRÜ (2)TERMİSTÖR KISA/AÇIK
C7 PANJUR LİMİT DÜĞMESİ HATASI
C9 DAHİLİ ODA TERMİSTÖRÜ KISA/AÇIK
E1 DIŞ BDP HATASI
E3 YÜKSEK BASINÇ KORUMASI
E4 DÜŞÜK BASINÇ KORUMA
E5 KOMPRESÖR MOTORU KİLİDİ/KOMPRESÖR AŞIRI YÜKLENDİ
E6 KOMPRESÖR ÇALIŞTIRMA HATASI
E7 DIŞ DC FAN MOTORU KİLİDİ
E8 AC GİRİŞİNDE AŞIRI AKIM
E9 EXV HATASI
EA 4 YOLLU VALF HATASI
F3 BOŞALTMA BORUSU AŞIRI ISINDI
F6 ISI EŞANJÖRÜ AŞIRI ISINDI
HO KOMPRESÖR SENSÖR SİSTEMİ HATASI
H3 YÜKSEK BASINÇ DÜĞMESİNDE HATA
H6 KOMPRESÖR GERİBİLDİRİM ALGILAMA HATASI
H7 FAN MOTORU AŞIRI YÜKLÜ/AŞIRI AKIM/SENSÖR ANORMAL
H8 AC AKIMI SENSÖRÜ HATASI
HATA KODU ANLAMI
H9 DIŞ HAVA TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J1 BASINÇSENSÖRÜNDE HATA
J3 KOMPRESÖR BOŞALTMA BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK/YANLIŞ YERLEŞTİRDİ
J5 EMME BORUSU TERMİSTÖRÜ KISA/AÇIK
J6 DIŞ ISI ESANJÖRÜ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J7 ALT SOĞUTMA ISI ESANJÖRÜ TERMİSTÖRÜ KISA/AÇIK
J8 SIVI BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
J9 GAZ BORUSU TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
L1 İNVERTÖR DIŞ ÜNİTE PCB HATASI
L3 DIŞ KONTROL KUTUSU AŞIRI ISINDI
L4 ISI HAZNESİ AŞIRI ISINDI
L5 IPM HATASI/IGBT HATASI
L8 İNVERTÖR KOMPRESÖRÜNDE AŞIRI AKIM
L9 KOMPRESÖR AŞIRI AKIM ÖNLEME
LC İLETİŞİM HATASI (DIŞ KONTROL PCB'Sİ VE İNVERTÖR PCB'Sİ)
P1 AÇIK FAZ VEYA VOLTAJ DENGESİZLİĞİ
P4 ISI HAZNESİ TERMİSTÖRÜ KISA DEVRE YAPTI/AÇIK
PJ KAPASİTE AYARI HATASI
U0 YETERSİZ GAZ
U2 DC GERİLİMİ ARALIK DIŞI
U4 İLETİŞİM HATASI
U7 İLETİŞİM HATASI (DIŞ KONTROL BDP VE IPM BDP)
UA KURUL UM HATASI
UF	BORU VE KABLO TERTİBATI UYUŞMUYOR/YANLIŞ KABLO TERTİBATI/YETERSİZ GAZ
UH ANTİFRİZ (DİĞER ODALAR)

NOT

1. Kısa bir uyarı sesi ve sonra ardarda iki uyarı sesi uygun olmayan kodları gösterir.
2. Kod göstergesini iptal etmek için, ON TIMER CANCEL (Zaman Ayarı Açık İptal) düğmesini veya OFF TIMER CANCEL (Zaman Ayarı Kapalı İptal) düğmesini 5 saniye basılı tutun. Ayrıca, kod göstergesi düğmeye 1 dakika basılı tutulduğunda kendini iptal eder.
