ECHO 300C - Sonar GARMIN - Ücretsiz kullanım kılavuzu

Ürün Türü	Renkli ekranlı balık bulucu
Marka	Garmin
Model	ECHO 300C
Boyutlar (U x Y x D)	Yaklaşık 14,2 x 9,4 x 5,6 cm
Ağırlık	Yaklaşık 0,5 kg
Güç Kaynağı	10-20 VCC, tipik tüketim 5 W
Ekran Boyutu	11,4 cm (4,5 inç) diyagonal
Ekran Çözünürlüğü	480 x 272 piksel
Dönüştürücü	Çift ışın 77/200 kHz
İletim Gücü	300 W RMS
Maksimum Derinlik	Yaklaşık 457 m (1500 ft)
Temel İşlevler	Derinlik göstergesi, su sıcaklığı, işaretleyicilerle balık tespiti, yakınlaştırma, sığlık alarmları
Bakım ve Temizlik	Ekranı yumuşak ve kuru bir bezle temizleyin. Kimyasal maddelerden kaçının. Tuzlu suda kullanımdan sonra dönüştürücüyü tatlı suyla durulayın.
Güvenlik	Karaya oturmaları önlemek için derinlik verilerini tek referans olarak kullanmayın. Dahili pil ile ilgili kılavuzdaki uyarılara uyun.
Yedek Parçalar ve Onarılabilirlik	Dahili pil kullanıcı tarafından değiştirilemez. Herhangi bir onarım için yetkili bir Garmin servis merkezine başvurun. Dönüştürücü değiştirilebilir.
Genel Bilgiler	1999/5/EC direktifine uygundur. Bir yıl sınırlı garanti. Garmin tarafından üretilmiştir.

Sık sorulan sorular - ECHO 300C GARMIN

ECHO 300C balık bulucuyu tekneye nasıl kurarım?

Verilen braketi düz ve sağlam bir yüzeye sabitleyin, ardından cihazı yerleştirin. Dönüştürücüyü teknenin arkasına, su hattının altına, tabana paralel olacak şekilde monte edin. Ayrıntılı talimatlar için kılavuza bakın.

Ekran derinlik göstermiyorsa ne yapmalıyım?

Dönüştürücünün doğru şekilde suya daldırıldığından ve kablonun düzgün takıldığından emin olun. Teknenin çok sığ bir bölgede olmadığını kontrol edin. Cihazı yeniden başlatın.

Ekrandaki balık yaylarını nasıl yorumlamalıyım?

Balık yayları, balıkların varlığını gösteren kemer şeklindeki sinyallerdir. İyi oluşturulmuş bir yay, orta ila büyük boy balık anlamına gelir. Yatay çizgiler, küçük balık sürülerini veya döküntüleri gösterebilir.

Balık bulucuyu tuzlu suda kullanabilir miyim?

Evet, Garmin ECHO 300C tatlı ve tuzlu suda kullanılmak üzere tasarlanmıştır. Korozyonu önlemek için denizde her kullanımdan sonra dönüştürücüyü ve cihazı tatlı suyla durulamak önemlidir.

Ekranı zarar vermeden nasıl temizlerim?

Hafif nemli (temiz su) yumuşak, tüy bırakmayan bir bez kullanın. Asla aşındırıcı temizleyiciler, alkol veya solvent kullanmayın. Çizilmeleri önlemek için nazikçe silin.

Balık bulucu beklenmedik şekilde kapanırsa ne yapmalıyım?

Güç bağlantısını ve akü voltajını kontrol edin. Cihaz 10-20 VDC arasında çalışır. Pil zayıfsa şarj edin. Sorun devam ederse Garmin desteğiyle iletişime geçin.

ECHO 300C yazılımını nasıl güncellerim?

Garmin ECHO 300C bir bilgisayar aracılığıyla güncellenebilir. Garmin Express aracını indirin, cihazı bir USB kablosuyla (verilmez) bağlayın ve mevcut yazılım güncellemelerini yüklemek için talimatları izleyin.

Bu modelde GPS işlevi var mı?

Hayır, Garmin ECHO 300C, entegre GPS alıcısı olmayan sadece bir balık bulucudur. Yol noktaları kaydedemez veya hız gösteremez. Navigasyon için kağıt harita veya ayrı bir GPS kullanın.

Daha iyi okuma için hassasiyeti nasıl ayarlarım?

Balık bulucu ayarlar menüsüne gidin. Yeterli ayrıntı görmüyorsanız hassasiyeti artırın veya aşırı gürültü varsa azaltın. Ayrıca frekansı ayarlayın: daha fazla derinlik için 77 kHz, daha fazla ayrıntı için 200 kHz.

ECHO 300C'nin ulaşabileceği maksimum derinlik nedir?

Belirtilen maksimum derinlik ideal koşullarda yaklaşık 457 metredir (1500 feet). Pratikte tuzluluk, dip yapısı ve parazitlere bağlı olarak değişebilir. Sert diplerde menzil optimaldir.

KULLANIM KILAVUZU ECHO 300C GARMIN

Önemli Güvenlik ve Ürün Bilgileri

UYARILAR

Calistirma Uyarisi

Bu urunden elde edilen derinlik verileri, karaya oturmayi veya caripismay onlemek icin birincil arac olarak kullanlImamahdir.Derinlik verisi olumlerini ilgili basili haritalardan ve gorsel gastegelerden ede edilen bilgilerle tamamlayin. Sug sudan veya batk cisimlerden kuskulanyorsaniz, tekneyi daima dusuk hizda kullanin. Bu uyariya dikkat edilmemesi teknde hasara veya kijsel yaralanmalara neden olabilir.

Pil Uyarilari

Cihaziniz, ceseitli amaclarla, orneigin gerek zamanl saat icin, kullanici tarafindan degistirilmeyen dahil bir pil kullanabilir.

• Kullancı tarafindan degistirilemeyen piliçkarmayin vyaçkarmayi denemeyin.
• Birimi atmak istediginzide, pili sekskarmak ve geri kazamak uzere atik elektronik malzeme islemte tesisi gibi bir profesyonel hizmet birimine goturin.

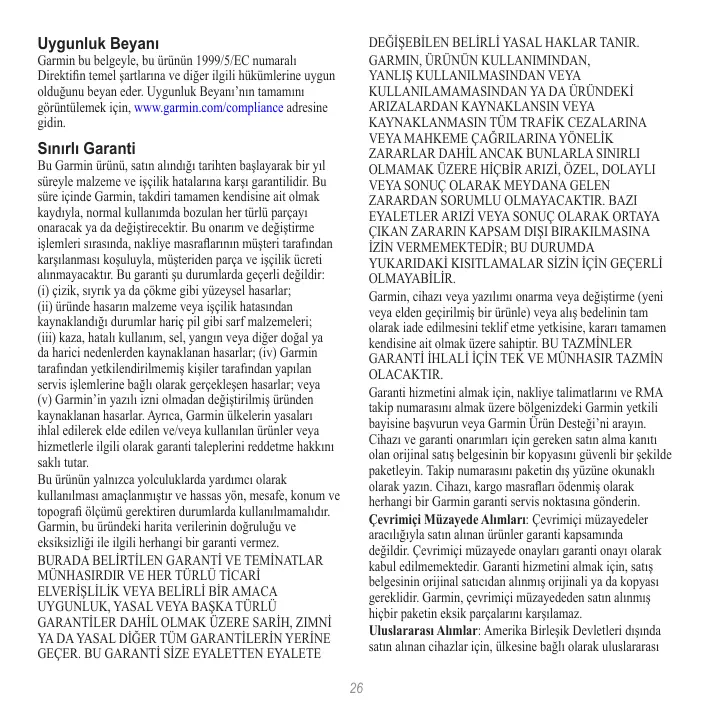

Uygunluk Beyani

Garmin bu belgeyle, bu urünün 1999/5/EC numarali Direktfin temel sartlarina ve diger ilgili hukumlmerine uygun oldugu n bu eder. Uygunluk Bani'n tamammi gortintulemek icin, www.garin.com/compliance adresine gidin.

Sinri Garanti

Bu Garmin urinun, satin alindigi tarihen baslayarak bir yil sureyle malzeme ve iscilik hatalarna karsi garantilidir. Bu sire icinde Garmin, taktdir tamamen kendinisce ait olmak kaydryla, normal kullaninda bozulan her turlu parcayi onaracak ya da degistirecekbir. Bu onarim ve degistirme islemleri sirasinda, nakiyile masraflarin musteri tarafindan karslanmasi kosuluyla, musteridenar pera va iccilik ureti alinnayacaktir. Bu garanti su durumlarda geceri degildir: (i) cizik, syrk ya da cokme gibi yuzeysel hasarlar; (ii) urinde hasarin malzeme veya iccilikhasatindan kaynaklandigi durumlur haric lil gibi sarf malzemeleri; (iii) kaza, hatah kullanim, sel, yangin vya diger doval ya da harici nedenlerden kaynaklanan hasarlar; (iv) Garmin tarafindan yetkilendirilmemis kisiler tarafindan yaplan servisi lemlerine bagl iolar agarcelesen hasarlar; vya (v) Garmin in yazili izni olmadan degistirilmis urunden kaynaklanan hasarlar. Ayrica, Garmin ulikelerin yasalaril ihlal edilerek elde edilen ve/veya kullanlan urtinler vya hizmetlerle ilgili olarak garanti taleplerini reddetme hakkinci sikl tutar.

Bu urunun yalinza yolculuklarda yardinci olarak
kullanilmasi amalanmistir ve hassas yon, mesafe, konum ve
topografi olcumu gerekitiren durumlarda kulanilmamaldir.
Garmin, bu urundeki harita verilerinin dokruluğ ve
eksiksziligi ile ilgili herangi bir garanti vermez.
BURADA BELIRTILE GARANTI VE TEMINATLAR
MUNHASIRDIRVE HER TURLU TICARI
ELVERISLILIK VEYA BELIRLI BIR AMAÇA
UYGUNLUK, YASAL VEYA BASKA TURLU
GARANTILER DAHIL OLAMU KÜZERE SARIH, ZIMNI YA DA YASAL DIGER TÜM GARANTILER YERINE GECER. BU GARANTI SIZE EYALETTEN EYALETE

DEGISEBILEN BELIRLI YASAL HAKLAR TANIR. GARMIN, URUNUN KULLANIMINDAN, YANLIS KULLANILMASINDAN VEYA KULLANILAMAMASINDAN YA DA URUNDEKI ARIZALARDAN KAYNAKLANSIN VEYA KAYNAKLAMASIN TUM TRAFIK CEZALARINA VEYA MAHKEME CAGRILARINA YONELIK ZARARLIN DAHIL ANCAK BUNLARLA SINIRLI OLMAMAK UZERE HICBIR ARIZI, OZEL, DOLAYLI VEYA SONUC OLARAK MEYDANA GELEN ZARARDAN SORUMLU OLMYACAKTIR. BAZI EYALETLER ARIZI VEYA SONUC OLARAK ORTAYA CIKAN ZARARIN KAPSAM DISI BIRAKILMASINA IZIN VERMEMEKTEDIR; BU DURUMDA YUKARIDAKI KISITLAMALAR SIZIN ICIN GECERLI OLMAYABILIR.

Garmin, cihazi veya yazilmi onarma veya degişirme (yeni veya elden gecirilmbrisirūnle) veya als bedelinim tam olarık aide edilmesis teklif éme yetkisine, karar tamamen kendisine it olmak izere sahiptir. BU TAZMINLER GARANTI IHLALI IÇİN TEK V MUNHASIR TAZMIN OLACAKTIR.

Garanti hizmetini almak icin, nakliye talimatlarmi ve RMA takip numarasimi almak üzer bolgenizdeki Garmin yetkil bilayisine basvurun vya Garmin Ürin Destegni ni arayin. Cihazi ve garantı onarimlari icin gereken satin alma kanınl olan original satu belgesinin bir kopyasmi güveni bir sekilde pakteleyin. Takip numarasimi paketin diz yüzün okunakl olarak yazin. Cihazi, kargo masraflari odemmi olarak herhangi bir Garmin garantı servisi noktasina goderin.

Cevrimici Muzayede Alumlari: Cevrimici muzayeder alarılgylà satın alanı urunler garanti kapşaminda degildir. Cevrimici muzayede onalaryl garanti onayı olarak kabul edilmemektedir. Garanti hizmetini almak icin, satıngelbegsinin orjinali saticidan almış orjinali ya da kopyası gereklidir. Garmin, cevrimici muzayeden satün almunı hicenspaketin eksik parçalarini karsilamaz.

Uluslararasi Ahmilar: Amerika Birlesik Devletleri disunda satin alinan cihazlar icin, ulkesine baglı olarak uluslararasi

dagitmicar tarafindan ayir bir garanti saglanabilir.Boylebir garanti varsa, bu garanti ulke icindeki yerel dagitmicarafindan saglanre ve ba dagitmici cihazimzin yerel servis hizmeteleri verin. Dagitmici gerantileri yalinca dagitmin soz konusu oldugu bolge icinGPCerlidir.Amerika Birlesik Devletleri veya Kanada'da satin alman cihazlarin servisin icin Ingiltere,Amerika Birlesik Devletleri, Kanada vya Tayvan'daki Garmin servis merkezine gonderilmesi gerekir.

CE

GARMIN
