KULLANIM KILAVUZU JARO Dup 4003 CT BRENNENSTUHL

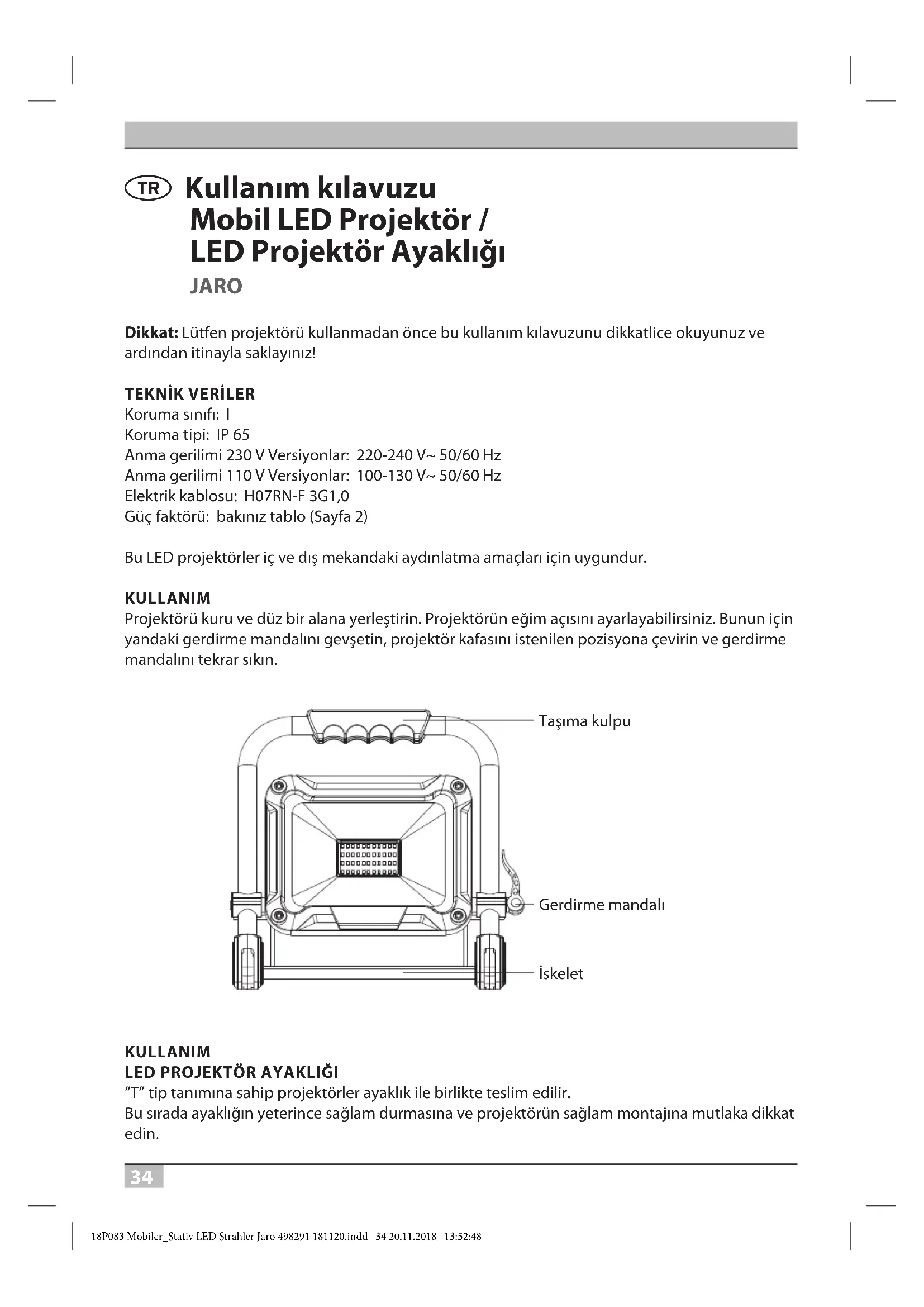

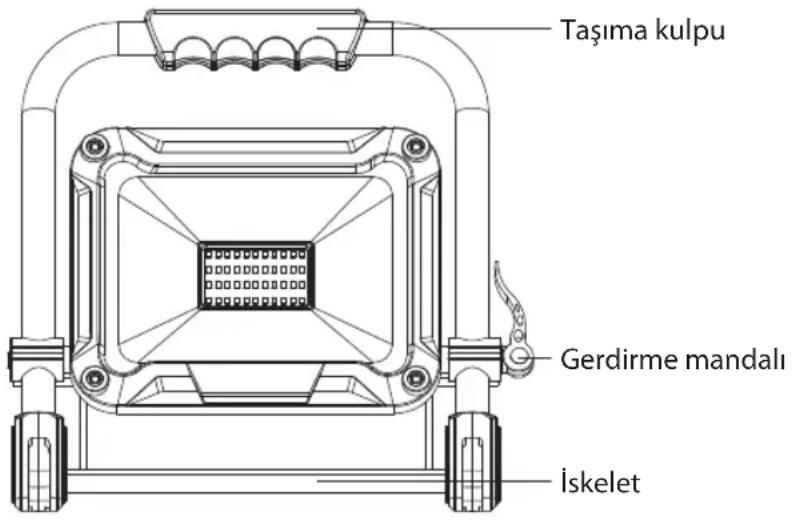

Koruma sınıfı: I Koruma tipi: IP 65 Anma gerilimi 230 V Versiyonlar: 220-240 V~ 50/60 Hz Anma gerilimi 110 V Versiyonlar: 100-130 V~ 50/60 Hz Elektrik kablosu: H07RN-F 3G1,0 Güç faktörü: bakınız tablo (Sayfa 2) Bu LED projektörler iç ve dış mekandaki aydınlatma amaçları için uygundur. KULLANIM Projektörü kuru ve düz bir alana yerleştirin. Projektörün eğim açısını ayarlayabilirsiniz. Bunun için yandaki gerdirme mandalını gevşetin, projektör kafasını istenilen pozisyona çevirin ve gerdirme mandalını tekrar sıkın. Gerdirme mandalı İskelet Taşıma kulpu KULLANIM

LED PROJEKTÖR AYAKLIĞI

“T” tip tanımına sahip projektörler ayaklık ile birlikte teslim edilir. Bu sırada ayaklığın yeterince sağlam durmasına ve projektörün sağlam montajına mutlaka dikkat edin. 18P083 Mobiler_Stativ LED Strahler Jaro 498291 181120.indd 34 20.11.2018 13:52:4835 JARO Kullanım kılavuzu

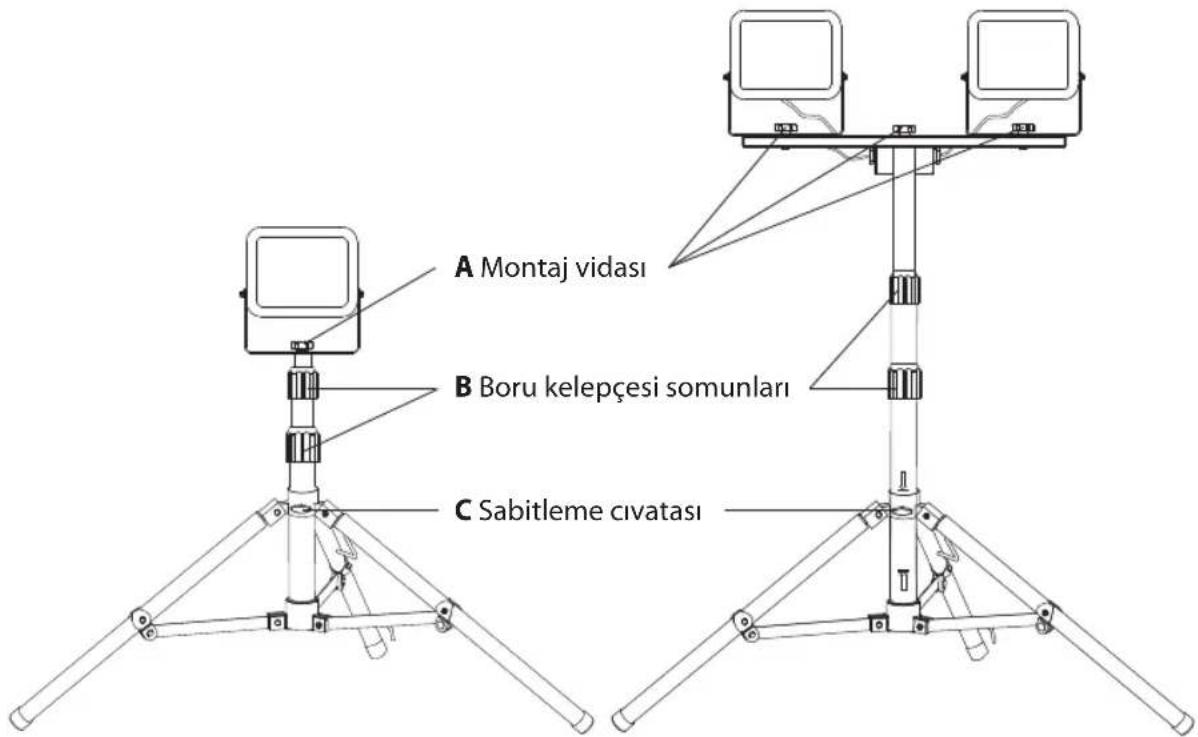

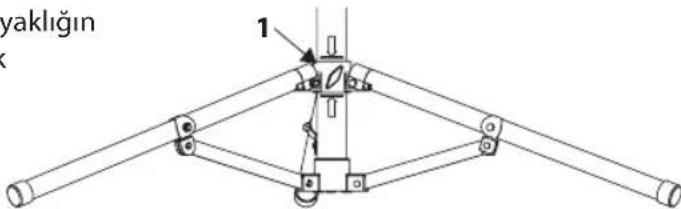

Tekli projektör 20 W için ayaklık: 75 cm ile 160 cm arası uzatılabilir Tekli projektör 30/50 W için ayaklık: 86 cm ile 152 cm arası uzatılabilir Çiftli projektör 2 x 20 W için ayaklık: 82 cm ile 142 cm arası uzatılabilir LED PROJEKTÖRÜN AYAKLIĞA MONTAJI Sabitleme cıvatalarını (C) gevşetin. Ayakları tamamen açın. Ardından sabitleme cıvatasını (C) tekrar sıkın. Borunun üzerinde iki ok bulunur. Bunlar, ayaklığın yeterli sağlamlığını garanti etmek için ayak tutacaklarının (1) bulunması gerektiği yeri işaretler. Bu nedenle ayak tutacağının (1) okların arasındaki alanda bulunmasını sağlayın. LED projektörü montaj vidası (A) yardımıyla ayaklığın sabitleme çubuğunun orta deliğinde sabitleyin. Ayaklık yüksekliğini değiştirmek için boru kelepçesi somunlarını (B) gevşetin. Ayaklığı istenilen yüksekliğe kadar çıkarın ve boru kelepçesi somunlarını (B) tekrar sıkın.

1. Her kullanımdan önce projektörü ve elektrik bağlantı hattını olası hasarlara dair kontrol edin.

Herhangi bir hasar tespit ettiğinizde projektörü asla kullanmayın. Dikkat! Hasarlı bir projektör veya hasarlı elektrik bağlantı hattı nedeniyle elektrik çarpmasıyla hayati tehlike oluşturabilir! A Montaj vidası B Boru kelepçesi somunları C Sabitleme cıvatası

Kullanım kılavuzu JARO

2. Bu lambanın esnek kablosunun dışı değiştirilemez; kablo hasar gördüğünde lamba hurdaya

çıkarılmalıdır. 2.1. Makaleler için geçerli JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Tehlikeleri önlemek için bu lambanın hasar görmüş esnek bir dış kablosu sadece üretici, servis temsilcisi veya benzeri bir kaliye eleman tarafından değiştirilebilir.

3. Projektör kurallara uygun topraklanmalıdır.

4. Projektör, tüm salmastra halkaları kurallara uygun takılmadan kullanılamaz!

5. LED projektörler son derece aydınlıktır. Lütfen asla doğrudan ışığa bakmayınız.

6. Projektörü kullanmaya devam etmeden, hasarlı bir koruma kapağı orijinal Brennenstuhl

koruma kapağı ile değiştirilmelidir.

7. Projektörün emniyetli ve sağlam durduğundan emin olun.

Kablonun ezilmemesine veya başka bir şekilde hasar görmemesine dikkat edin.

8. Çocukları projektörden uzak tutun. Çocuklar elektrik akımı nedeniyle oluşan tehlikeyi tahmin

edemez. BAKIM Bu projektörün ampulü değiştirilemez; ampul ömrünün sonuna ulaştığında projektörün tamamı değiştirilmelidir.

Çözücü maddeler, aşındırıcı temizleme maddeleri veya benzerlerini kullanmayın. Temizleme için sadece kuru veya haf nemlendirilmiş bir bez kullanın.
