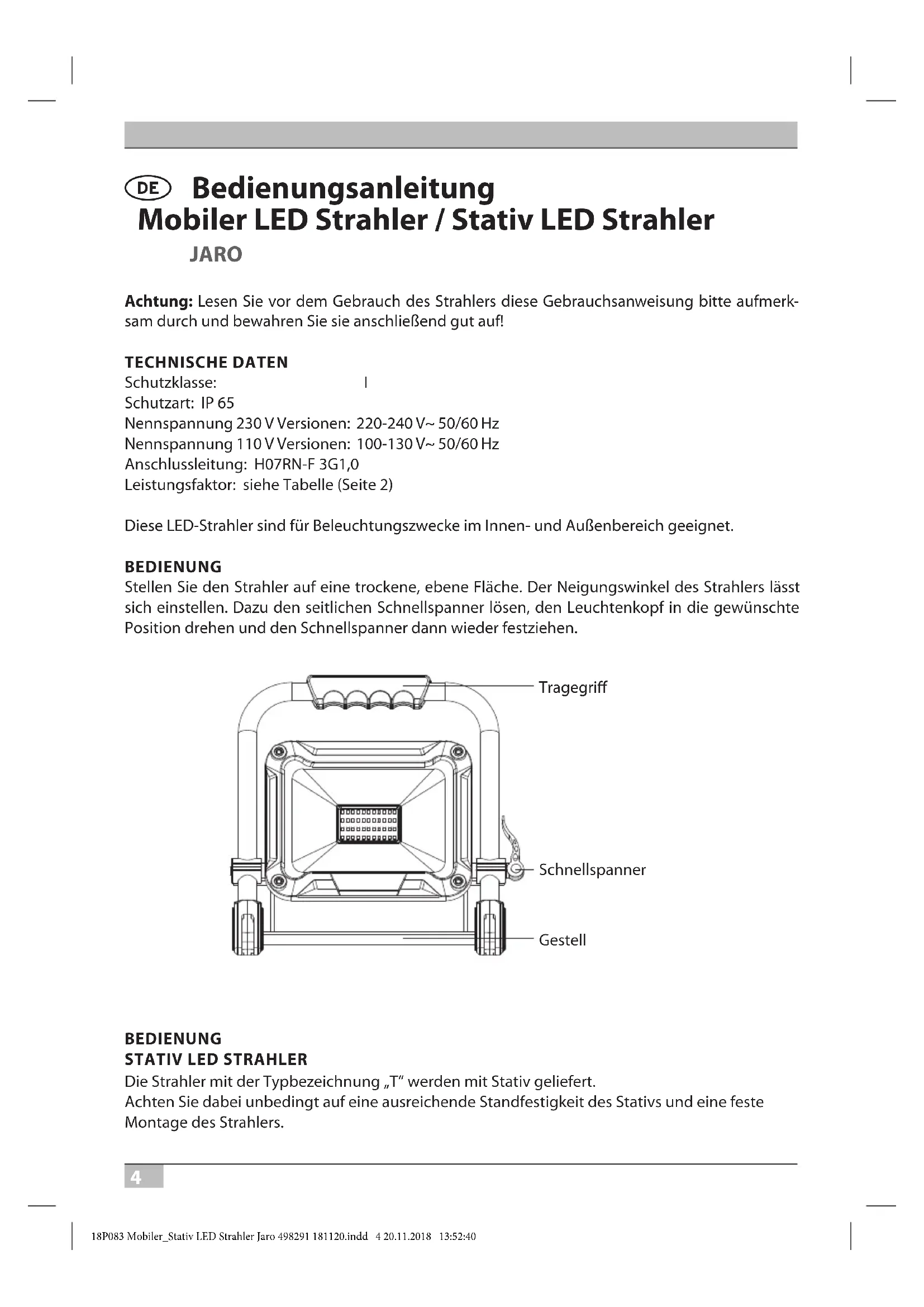

Notice BRENNENSTUHL JARO Dup 4003 CT - page 4
4 / 64
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Marke Brennenstuhl
Modell JARO Dup 4003 CT
Kategorie Tragbarer LED-Strahler mit Teleskopstativ
Steckertyp CEE (Industriestecker)
Nennleistung 40 W (2 x 20 W)
Nennspannung 100-130 V~ 50/60 Hz
Max. Strom 2 x 0,16 A
Leistungsfaktor > 0,9
IP-Schutzart IP65
Lichtquelle Integrierte LED, nicht austauschbar
Abmessungen des Strahlers (LxBxH) 1070 x 55 x 1627,5 mm
Abmessungen der Schutzscheibe 153,6 x 121,6 x 4 mm
Gewicht 4,32 kg
Maximale projizierte Fläche 2 x 341,3 cm²
Höhe des Teleskopstabs 82 cm bis 142 cm
Verwendung Innen- und Außenbereich
Reinigung Trockenes oder leicht feuchtes Tuch, ohne Lösungsmittel
Sicherheit Nicht direkt in den Strahl blicken; Erdung erforderlich
Ersatzteile Ersatz-Schutzscheibe erhältlich
Allgemeine Informationen Bedienungsanleitung aufbewahren; Entsorgung gemäß WEEE

Häufig gestellte Fragen - JARO Dup 4003 CT BRENNENSTUHL

Welche Leistung hat der Strahler JARO 4003 CT?
Der Strahler hat eine Nennleistung von 40 W, verteilt auf zwei LED-Quellen mit je 20 W.
Welche Versorgungsspannung wird benötigt?
Die Nennspannung beträgt 100-130 V~ 50/60 Hz. Bitte überprüfen Sie, ob Ihre Installation damit übereinstimmt.
Ist der Strahler für den Außeneinsatz geeignet?
Ja, die Schutzart IP65 ermöglicht den Einsatz im Freien, geschützt vor Spritzwasser und Staub.
Wie stelle ich die Höhe des Teleskopstabs ein?
Lösen Sie die Klemmringe (B), stellen Sie den Stab auf die gewünschte Höhe (zwischen 82 und 142 cm) ein und ziehen Sie die Ringe wieder fest.
Kann ich die LED-Lampe austauschen?
Nein, die LED-Lichtquelle ist nicht austauschbar. Am Ende der Lebensdauer muss der gesamte Strahler ersetzt werden.
Was tun, wenn das Netzkabel beschädigt ist?
Das externe Kabel kann nicht ersetzt werden. Bei Beschädigung muss der Strahler gemäß den Vorschriften entsorgt werden.
Wie reinige ich den Strahler?
Verwenden Sie ein trockenes oder leicht feuchtes Tuch ohne Lösungsmittel oder Scheuermittel, um die Oberfläche zu reinigen.
Muss der Strahler geerdet werden?
Ja, die Erdung ist für die elektrische Sicherheit erforderlich. Die Installation muss konform sein.
Kann ich eine Ersatz-Schutzscheibe erhalten?
Ja, wenn die Schutzscheibe beschädigt ist, ersetzen Sie sie durch ein Original-Ersatzteil von Brennenstuhl, erhältlich beim Hersteller.
Wie entsorge ich den Strahler am Ende seiner Lebensdauer?
Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer WEEE-Sammelstelle oder geben Sie es bei einem Händler zurück.

Benutzerfragen zu JARO Dup 4003 CT BRENNENSTUHL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Lampe kostenlos im PDF-Format! Finden Sie Ihr Handbuch JARO Dup 4003 CT - BRENNENSTUHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JARO Dup 4003 CT von der Marke BRENNENSTUHL.

BEDIENUNGSANLEITUNG JARO Dup 4003 CT BRENNENSTUHL

Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschliebend gut auf!

TECHNISCHE DATEN

Schutzklasse:

1

Schutzart: IP 65

Nennspannung 230 V Versionen: 220 - 240V 50 / 60Hz

Nennspannung 110 V Versionen: 100 - 130V 50 / 60Hz

Anschlussleitung: H07RN-F 3G1,0

Leistungsfaktor: siehe Tabelle (Seite 2)

These LED-Strahler sind für Beleuchungszwecke im Innen- und Außenbereich geeignet.

BEDIENUNG

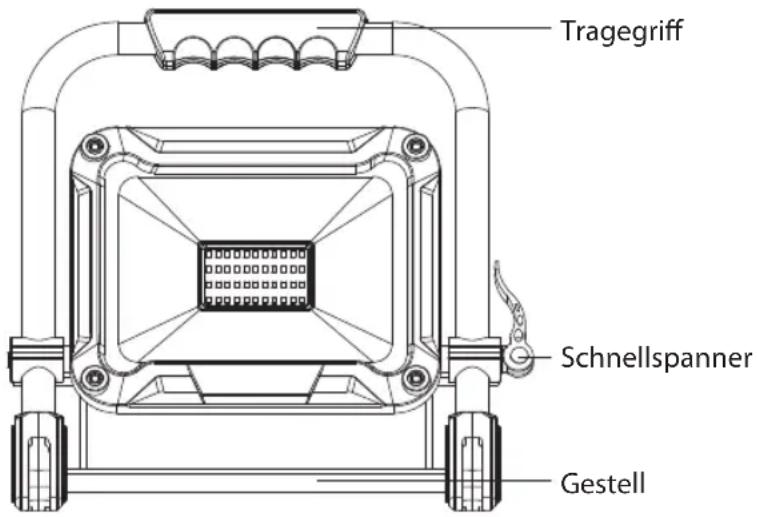

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lässt sich einstellen. Dazu den seitlichen Schnellspanner losen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.

BRENNENSTUHL JARO Dup 4003 CT - BEDIENUNG - 1

BEDIENUNG

STATIV LED STRAHLER

Die Strahler mit der Typbezeichnung „T“ werden mit Stativ geliefert.

Achten Sie damit unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm
Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm
Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

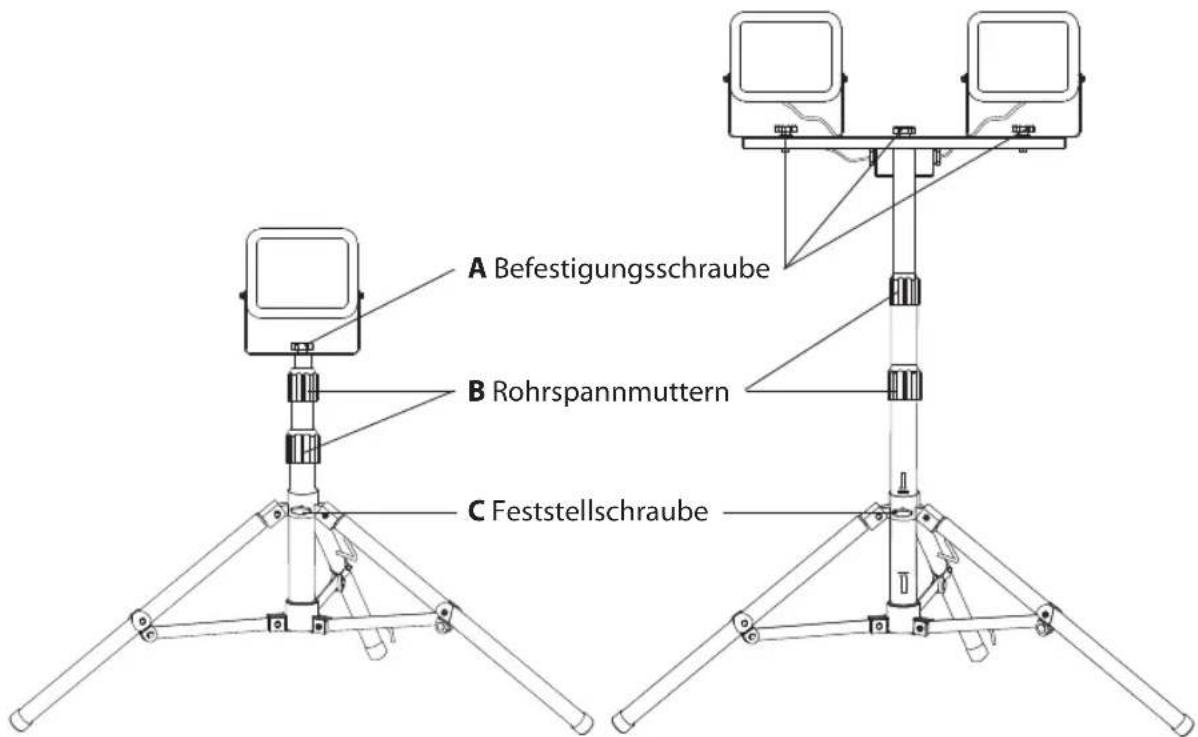

MONTAGE DES LED STRAHLERS AUF DEM STATIV

BRENNENSTUHL JARO Dup 4003 CT - MONTAGE DES LED STRAHLERS AUF DEM STATIV - 1

Feststellschraube (C) losen. Die Standfuße vollständig ausklappen. Anschließend die Feststellschraube (C) wieder anziehen.

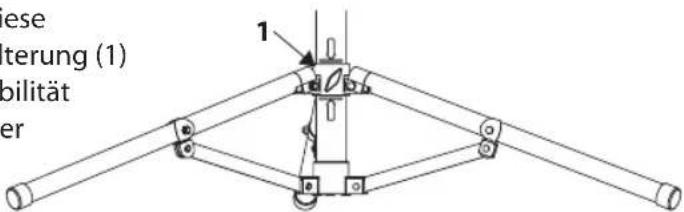

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stätigkeit des Stativs sicherzustellen. Stellen Sie daher sicher, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.

BRENNENSTUHL JARO Dup 4003 CT - MONTAGE DES LED STRAHLERS AUF DEM STATIV - 2

Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.

Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.

SICHERHEITSHINWEISE

  1. Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bei Lebensgefahr durch elektrischen Schlag!

  2. Die äußere flexible Leitung dieser Leuche kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuche verschrottet werden.
    2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

  3. Der Strahler muss ordnungsgemäß geerdet werden.
  4. Der Strahlerarf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
  5. LED-Strahler sind extrem hell.itte niemals direkt in das Licht schauen.
  6. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

BRENNENSTUHL JARO Dup 4003 CT - SICHERHEITSHINWEISE - 1

  1. Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
    Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
  2. Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.

WARTUNG

Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnlich. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

BRENNENSTUHL JARO Dup 4003 CT - ENTSORGUNG - 1

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklung ist beim Hersteller hinterlegt.

Adressen

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Operating Instructions Mobile LED Light / Tripod LED Light

JARO

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - Operating Instructions Mobile LED Light / Tripod LED Light - 1

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - Operating Instructions Mobile LED Light / Tripod LED Light - 2

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubinga

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - Operating Instructions Mobile LED Light / Tripod LED Light - 3

Bruksanvisning

MobilLED-strålkastare/ LED-strålkastare med stativ

JARO

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - MobilLED-strålkastare/ LED-strålkastare med stativ - 1

Návod k obssluze

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - Návod k obssluze - 1

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

GR OdeltaXpnoKivntoc npofoaç LED / Ppofoaac oε tpiioδo LED

JARO

Ppoooyn: Napakaaloue diaaote e npooyn piv ano tn xpno ton Tou npofoea tic napouoe c odnyiec xponc kai otn ouvexia pfuaTe tic!

TEXNIKEI NPOADIAPAE

Katnyopia npoostaoia: I

Pooostoaia:IP65

Ovoaotikn taon 230 V Ekdoeic: 220-240 V~50/60 Hz

Ovoaotikn taon 110 V Ekdoeic: 100-130 V~50/60 Hz

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - TEXNIKEI NPOADIAPAE - 1

PykoBoDCTBO NO 3KcPnyaTaunn IpeeBnXHOn CBeToNDnHbIn n3LyuataJIb / CBeToNDnHbIn n3LyuataJIb Ha uTaNBE JARO

BHMaHHe: Ipeed nCNoIb3OBAHnEm n3nyaTeTn HxKHO BHMaTeIbHO O3HaKOMtBcra C HaCToIzIM pyKOBoDCTBOM NO 3KcPnLyatauN, a BnOCJeDCTBnXpaHNT b erO B HaDeXHOM MeCTe!

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

EE Kasutusjuhend TeisaldatavLED-valgusti/ Statiivil LED-valgusti

JARO

Vöimsustegur: vt tabelist (Ik 2)

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

SI Navodilo za uporabo LED - prenosni reflektor/ LED - reflleftrona stojalu

JARO

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Lietošanas instrukcija Mobilais LED prožektors / LED prožektora stativs JARO

Uzmanibu: pirms prozektora lietoanas rupigi izlasiet so lietoanas instrukciju un pienacigi glabajiet to turpmakai izmantoisanai!

TEHNISKIE DATI

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen

www.brennenstuhl.com

L Naudojimo instrukcija Mobilus LED prozektorius / Stovas LED prozektoriaus

JARO

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

BRENNENSTUHL JARO Dup 4003 CT - L Naudojimo instrukcija Mobilus LED prozektorius / Stovas LED prozektoriaus - 1

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com
