Ürün Tipi	Duvar Tipi Davlumbaz
Marka	Haier
Model	HATS6DS2XWIFI
Önerilen Kurulum Mesafesi	Pişirme yüzeyinin 65-75 cm üzerinde
Hız Sayısı	5 (düşük, orta, yüksek, Boost 1, Boost 2)
Boost Fonksiyonu	Evet, 4. ve 5. hız
Aydınlatma	LED, maks. 1,5 W (tek tek değiştirilemez)
Bağlantı	Wi-Fi 802.11 b/g/n, 2,4 GHz bandı, maks. 100 mW güç
Uyumlu Uygulama	hOn
Tahliye Tipi	Dışarıya (Ø 150 mm kanal) veya karbon filtre ile devridaim
Yağ Filtresi	Aylık temizlik zorunludur
Karbon Filtre	Yıllık değişim (devridaim modunda)
Elektrik Beslemesi	230 V ~ 50 Hz, Sınıf I, topraklama zorunludur
Ağ Bekleme Tüketimi	2 W
Hava Çıkış Çapı	150 mm
Malzeme	Paslanmaz çelik, cam
Kurulum	Duvara montaj, verilen aparat ile
Sertifikasyon	AB Uyumlu (2014/53/AB), UKCA

Sık sorulan sorular - HATS6DS2XWIFI HAIER

Davlumbaz için önerilen montaj yüksekliği nedir?

Davlumbaz, optimum verimlilik için pişirme yüzeyinin 65-75 cm üzerine monte edilmelidir.

Yağ filtresi nasıl temizlenir?

Yağ filtresi her ay ev deterjanı ile veya bulaşık makinesinde temizlenmelidir. Kirli bir filtre yangın riski oluşturabilir.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre yılda en az bir kez veya davlumbaz çok kullanılıyorsa daha sık değiştirilmelidir. Devridaim modunda kullanılır.

Davlumbaz Wi-Fi'ye nasıl bağlanır?

hOn uygulamasını indirin, Wi-Fi simgesi yanıp sönene kadar basılı tutun, ardından uygulamadaki talimatları izleyin. Bağlandıktan sonra simge yanık kalır.

Vantilatör çalışmıyor ancak aydınlatma yanıyorsa ne yapmalıyım?

Bu, sıkışmış bir fan kanadı veya hasarlı bir motordan kaynaklanıyor olabilir. Cihazı kapatın ve kalifiye bir teknisyene başvurun. Kendiniz tamir etmeye çalışmayın.

Boost fonksiyonu nasıl etkinleştirilir?

1. yapılandırma için, 4. hız (Boost 1) için B'ye veya 5. hız (Boost 2) için B^+'ya basın. 2. yapılandırma için, 4. hıza gelene kadar B'ye basın: 5 dakika çalışır, ardından yavaşlar.

Ampulü kendim değiştirebilir miyim?

Hayır, LED aydınlatma entegredir ve blok olarak (ampul, duy ve kablo) değiştirilmelidir. Değişim için kalifiye bir teknisyene başvurun.

Davlumbaz önemli ölçüde titreşiyor, ne yapmalıyım?

Ünitenin duvara iyice sabitlendiğinden ve konsolun doğru takıldığından emin olun. Sorun devam ederse, fan kanadı veya motor hasarlı olabilir; bir profesyonele başvurun.

Davlumbaz harici tahliye olmadan kullanılabilir mi?

Evet, devridaim modunda: verilen aktif karbon filtreleri takın. Hava filtrelenir ve mutfağa geri gönderilir.

Wi-Fi maksimum gücü nedir?

Maksimum güç, 2,4 GHz bantlarında 100 mW'dır, 802.11 b/g/n standardına uygundur.

KULLANIM KILAVUZU HATS6DS2XWIFI HAIER

TEKNİK ÖZELLİKLER 24

KURULUM (DIŞ HAVALANDIRMA) 25

KURULUM (İÇ HAVALANDIRMA) 32

PARÇALARIN TANITIMI 33

ÇALIŞTIRMA 33

BAKIM 36

SORUN GİDERME 37

YÖNERGELERE UYUM 38

ÇEVREYİ KORUMA 38

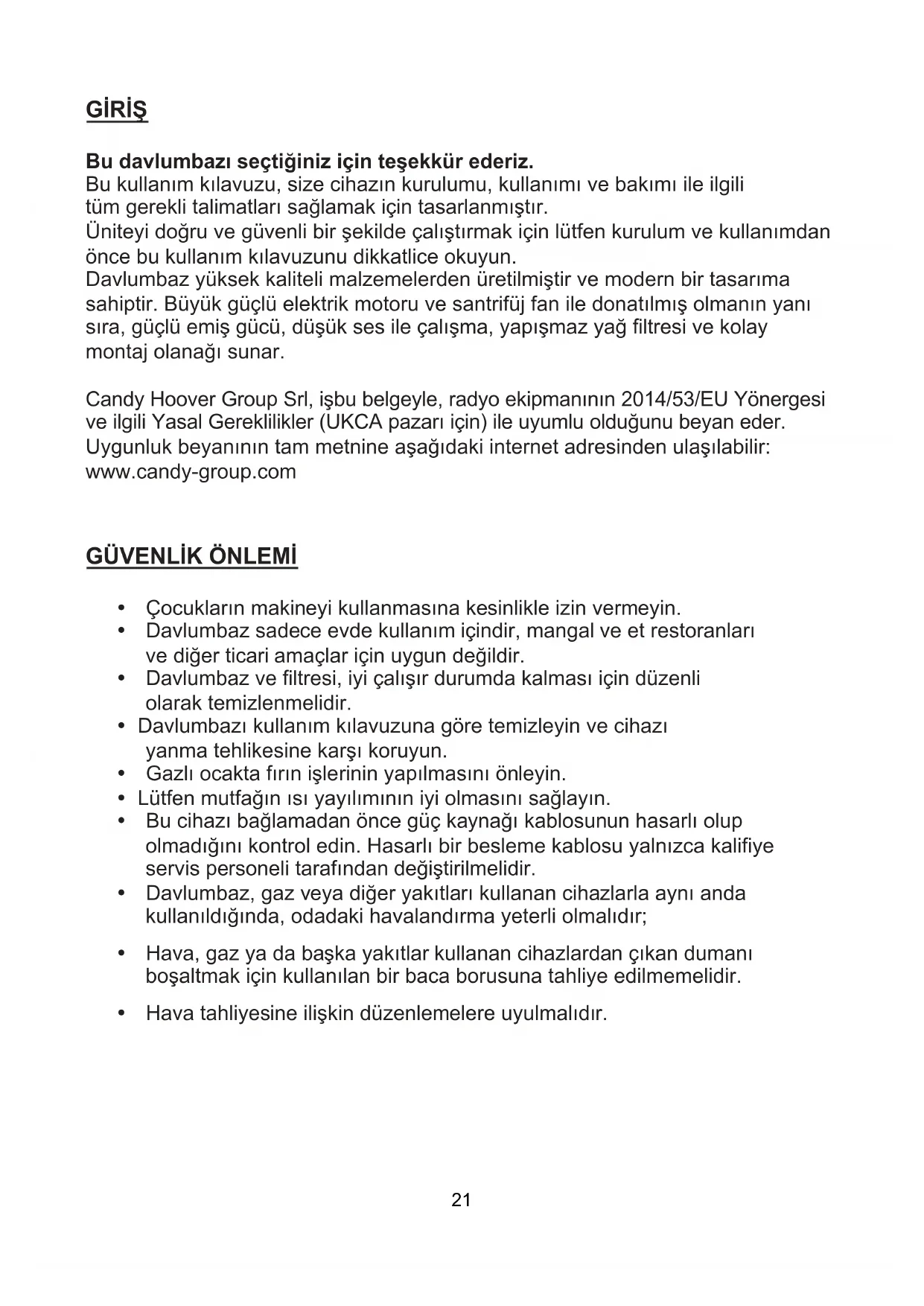

GİRİŞ

Bu davlumbazı seçtiğiniz için teşekkür ederiz.

Bu kullanım kılavuzu, size cihazın kurulumu, kullanımı ve bakımı ile ilgili tüm gerekli talimatları sağlamak için tasarlanmıştır.

Üniteyi doğru ve güvenli bir şekilde çalıştırmak için lütfen kurulum ve kullanımdan önce bu kullanım kılavuzunu dikkatlice okuyun.

Davlumbaz yüksek kaliteli malzemelerden üretilmiştir ve modern bir tasarıma sahiptir. Büyük güçlü elektrik motoru ve santrifüj fan ile donatılmış olmanın yanı sıra, güçlü emiş gücü, düşük ses ile çalışma, yapışmaz yağ filtresi ve kolay montaj olanağı sunar.

Candy Hoover Group Srl, işbu belgeyle, radyo ekipmanının 2014/53/EU Yönergesi ve ilgili Yasal Gereklilikler (UKCA pazarı için) ile uyumlu olduğunu beyan eder.

Uygunluk beyanının tam metnine aşağıdaki internet adresinden ulaşılabilir: www.candy-group.com

GÜVENLİK ÖNLEMİ

• Çocukların makineyi kullanmasına kesinlikle izin vermeyin.
• Davlumbaz sadece evde kullanım içindir, mangal ve et restoranları ve diğer ticari amaçlar için uygun değildir.
• Davlumbaz ve filtresi, iyi çalışır durumda kalması için düzenli olarak temizlenmelidir.
• Davlumbazı kullanım kılavuzuna göre temizleyin ve cihazı yanma tehlikesine karşı koruyun.
• Gazlı ocakta fırın işlerinin yapılmasını önleyin.
• Lütfen mutfağın ısı yayılımının iyi olmasını sağlayın.
• Bu cihazı bağlamadan önce güç kaynağı kablosunun hasarlı olup olmadığını kontrol edin. Hasarlı bir besleme kablosu yalnızca kalifiye servis personeli tarafından değiştirilmelidir.
• Davlumbaz, gaz veya diğer yakıtları kullanan cihazlarla aynı anda kullanıldığında, odadaki havalandırma yeterli olmalıdır;
• Hava, gaz ya da başka yakıtlar kullanan cihazlardan çıkan dumanı boşaltmak için kullanılan bir baca borusuna tahliye edilmemelidir.

• Hava tahliyesine ilişkin düzenlemelere uyulmalıdır.

• Çocuklar, cihazla oynamadıklarından emin olmak için gözetim altında tutulmalıdır.

• Davlumbazın altında yemekleri alevlendirerek pişirmeyin. Davlumbaz, dörtten fazla ocak elemanı bulunan bir ocak üzerine kurulmak üzere tasarlanmamıştır
• Davlumbaz, gaz veya diğer yakıtları yakan cihazlarla aynı anda kullanıldığında, odadaki havalandırma yeterli olmalıdır (sadece havayı odaya geri veren cihazlar için geçerli değildir);
• temizleme yöntemi ve sıklığı ile ilgili ayrıntılar.
• talimatlara uygun temizlik yapılmazsa yangın riski mevcuttur;
• davlumbazın altında aleve neden olmayın;
• DİKKAT: Erişilebilir parçalar, pişirme cihazlarıyla birlikte kullanıldıklarında ısınabilir.

Elektrik Çarpması Tehlikesi

\~ Bu üniteyi yalnızca uygun şekilde topraklanmış bir prize takın.
Şüpheniz varsa, uygun vasıflara sahip bir mühendisten tavsiye alın.
\~ Bu talimatlara uyulmaması ölüme, yangına veya elektrik çarpmasına neden olabilir.

Bu lambanın amacı, ürünün kullanımı için aydınlatma sağlamaktır.

Elektrik Tesisatı

Tüm kurulum, yetkili bir kişi veya kalifiye bir elektrikçi tarafından yapılmalıdır. Şebeke beslemesini bağlamadan önce, şebeke geriliminin anma değeri plakasındaki gerilimle aynı olduğundan emin olun.

Doğrudan Bağlantı

Cihaz, kontaklar arasında minimum 3 mm açıklığa sahip çok kutuplu bir devre kesici kullanılarak doğrudan şebekeye bağlanmalıdır.

Montajı yapan kişi, doğru elektrik bağlantısının yapıldığından ve bağlantı şemasına uygun olduğundan emin olmalıdır.

Kablo bükülmemeli veya sıkıştırılmamalıdır.

Elektrik fişini ve elektrik kablosunu hasara karşı düzenli olarak kontrol edin.

Besleme kablosu hasarlıysa, üretici veya servis acentesinden temin edilebilen özel bir kablo veya tertibat ile değiştirilmelidir.

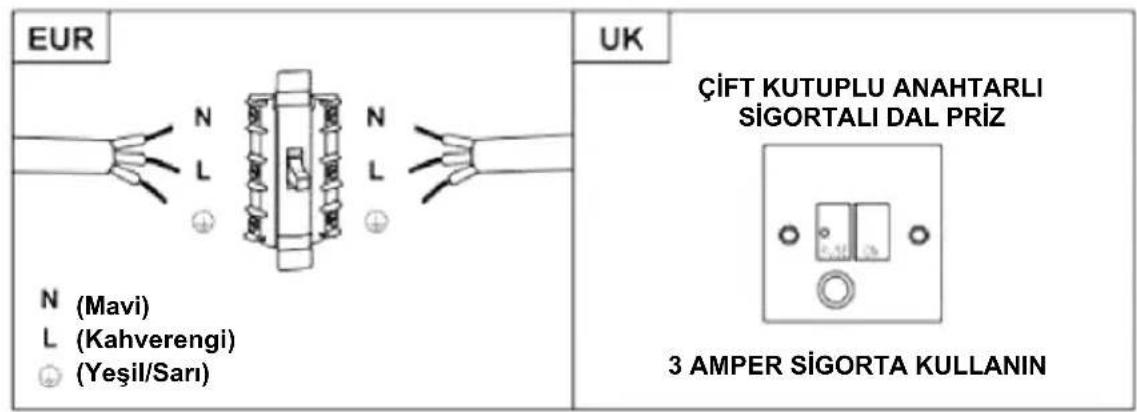

UYARI: Bu bir Sınıf I cihazdır ve TOPRAKLANMALIDIR

Bu cihaz, aşağıdaki renklere sahip 3 damarlı bir elektrik kablosuyla birlikte gelir:

Kahverengi = L veya Yüklü

Mavi = N veya Nötr

Yeşil ve Sarı = E veya Topraklama

EUR N (Mavi) L (Kahverengi) (Yeşil/Sarı) UK ÇİFT KUTUPLU ANAHTARLI SİGORTALI DAL PRİZ 3 AMPER SİGORTA KULLANIN

Sigorta 3 Amper değerinde olmalıdır.

Standart Kurulum Aksesuarları Listesi

Teknik Özellik	İllüstrasyon Resim	Adet
Kasa		1
Üst Baca		1
Alt Baca		1
Alt baca braketi		1
Üst baca braketi		1
Asma Levhası		1
φ8 dübel φ8×φ6 beyaz renk		9
Vida ST4.0×30		9
φ7.2vida ST4.0×8		2
Hava çıkışı		1
Karbon filtre		2

KURULUM (duvara montaj)

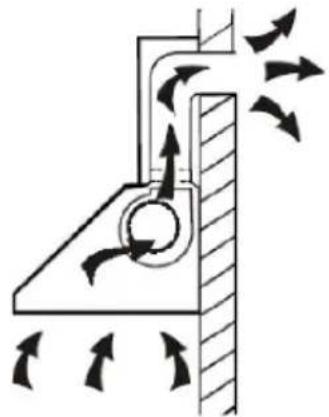

Dışarıya bir çıkışınız varsa davlumbazınız bir çekme hava kanalı (iç çapı 150 mm olan emaye, alüminyum, alev almaz esnek boru) vasıtasıyla aşağıdaki resimdeki gibi bağlanabilir

1. Kurulumdan önce üniteyi kapatın ve fişini prizden çekin.

1. Davlumbaz, en iyi etki için pişirme düzleminin 65\~75 cm yukarısına yerleştirilmelidir.

65cm 75cm

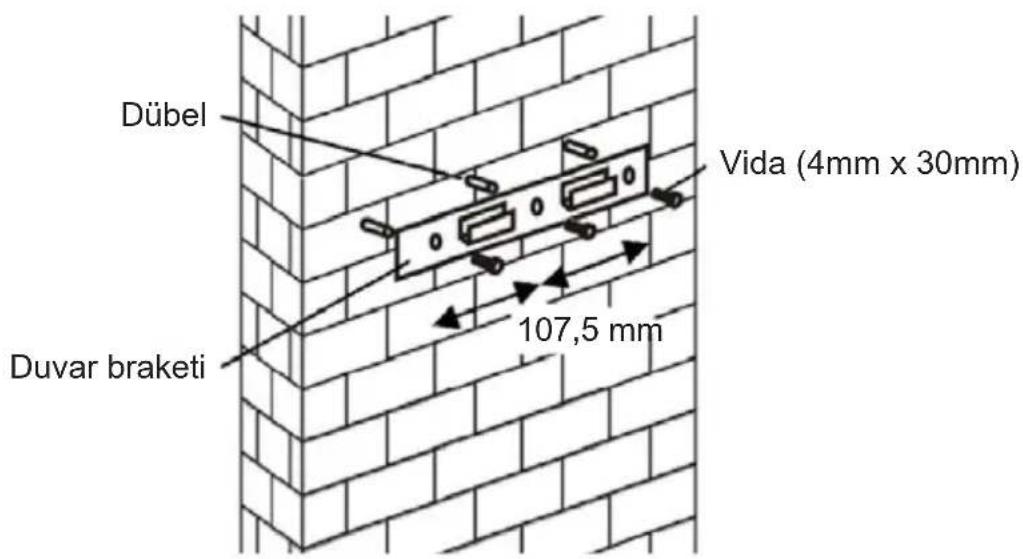

1. Braketi yerleştirmek için 3 x 8 mm'lik delikler açın. Braketi verilen vidalarla duvara vidalayın ve sıkın.

Dübel Vida (4mm x 30mm) 107,5 mm Duvar braketi

1. Davlumbazı kaldırın ve duvar braketi kancasına asın.

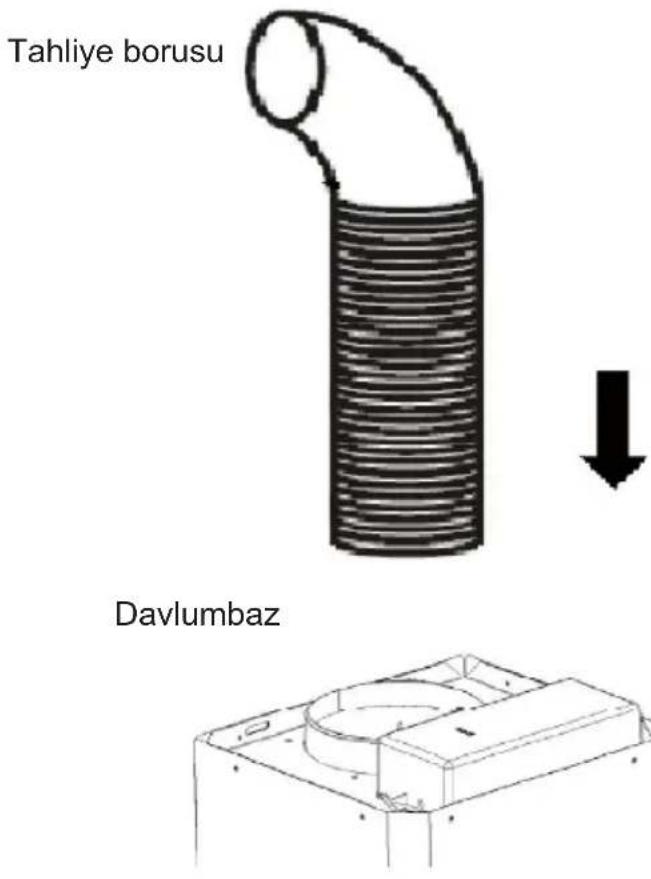

1. Tek yönlü valfi davlumbazın hava çıkışına sabitleyin. Ardından egzoz borusunu aşağıda gösterildiği gibi tek yönlü valfe takın.

Tahliye borusu Davlumbaz

6.

i. Camı davlumbazın üstünde uygun konuma yerleştirin.

ii. 4 vida ve rondela ile sabitleyin. Camın çatlamasını önlemek için lütfen vidaları çok fazla sıkmayın.

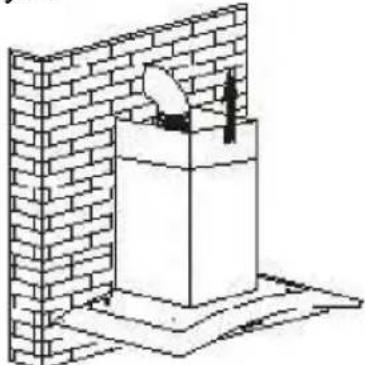

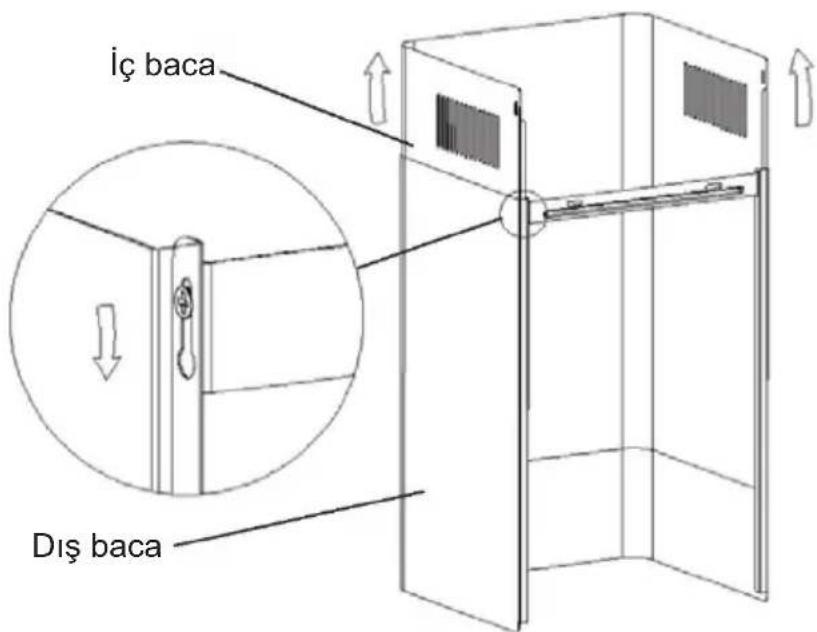

i. Dış bacanın içine iç bacayı yerleştirin. Ardından iç bacayı yukarı doğru çekerek çıkarın. Gerekli yüksekliğe ulaşacağı şekilde ayarlayın.

ii. Baca yüksekliğini ayarlamak için bacayı kaydırın. İstediğiniz yüksekliğe ulaşıldığında, aşağıdaki resimlerde gösterildiği gibi sabitleme deliğini sabitleme vidalarına asın.

iç baca Diş baca

8.

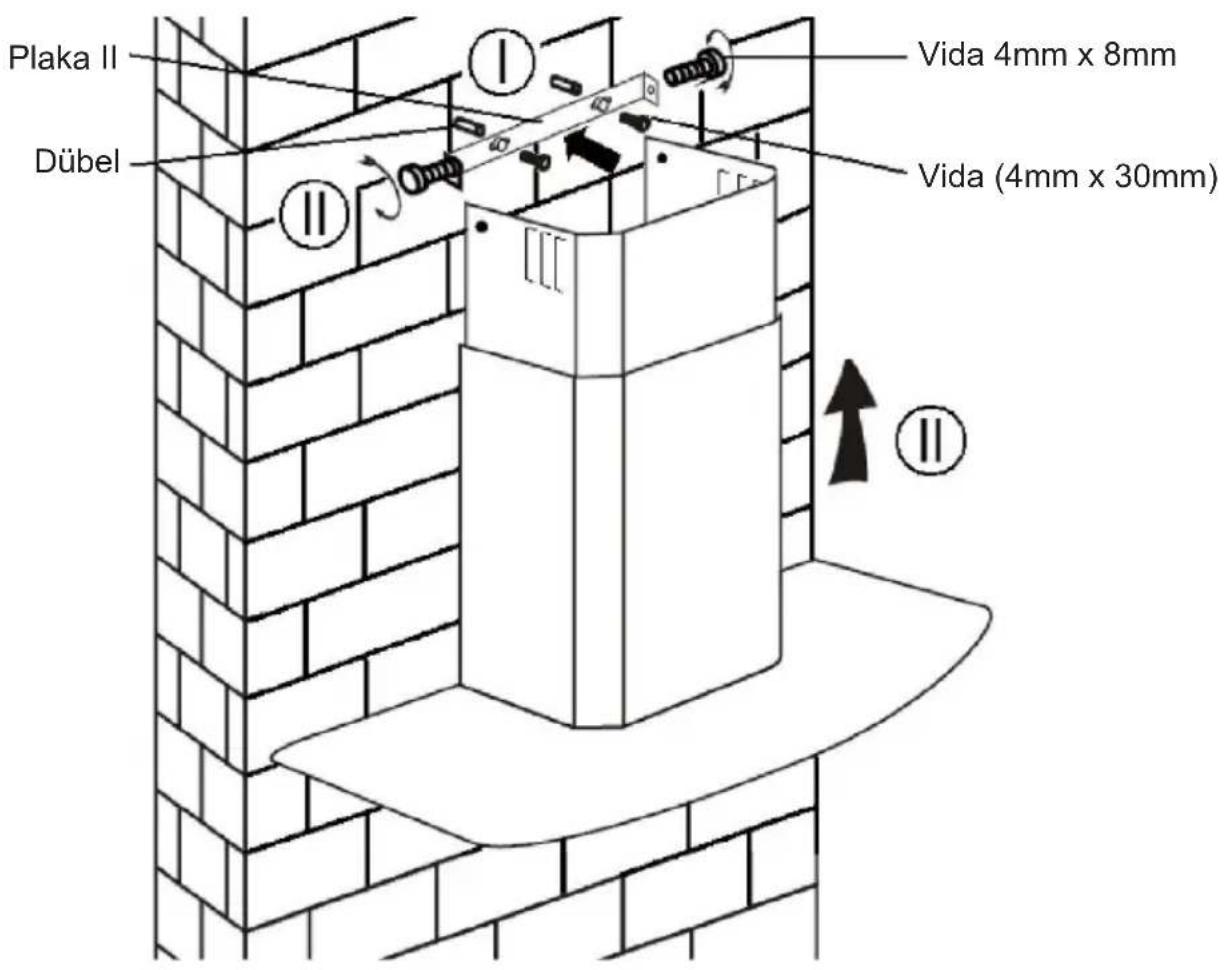

i. Plaka Il'yi yerleştirmek için 2 x 8 mm'lik delikler açın. Plaka Il'yi verilen 2 vidayla duvara vidalayın ve sıkın.

ii. Bacayı üniteye monte edin ve 2 vida ile sabitleyin.

Standart Kurulum Aksesuarları Listesi

Teknik Özellik	İllüstrasyon Resim	Adet
Hava Deflektörü		1
Braket		1
φ8 dübel φ8×φ6 beyaz renk		2
Vida ST4.0×30		2
Vida ST3.5×12		2

KURULUM (HAVA DEFLEKTÖRÜ):

Hava deflektörü isteğe bağlı değil, birlikte verilen olarak belirtilmiştir.

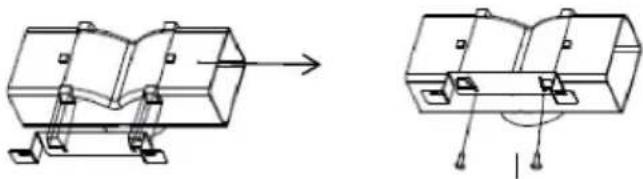

1. Kurulumdan önce, braketin her iki ucunu aşağıda gösterildiği gibi eğin:

1. Braketi, verilen 2 adet ST3.5×12mm vida ile T şeklindeki plastik çıkışa sabitleyin.

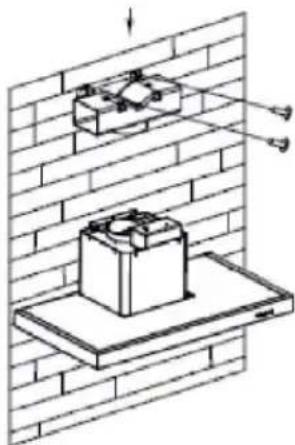

1. Dübelleri yerleştirmek için 2 delik açın, ardından braketi verilen 2 adet ST4x30mm vidayla duvara vidalayın ve sıkın.

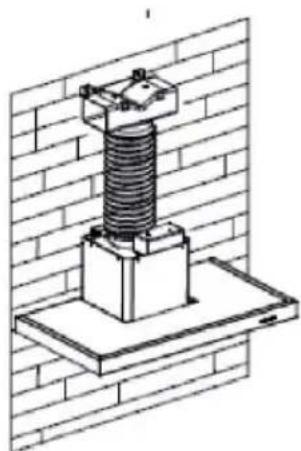

1. Tahliye borusunu aşağıda gösterildiği gibi davlumbazın hava çıkışına takın:

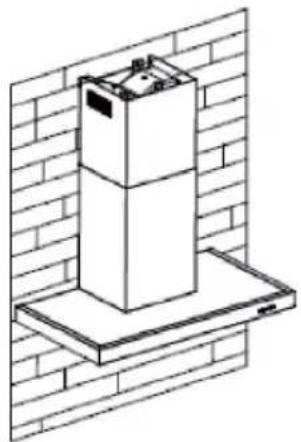

1. Bacayı üniteye takın ve sabitleyin.

o "Lütfen dikkat: T şeklindeki plastik çıkış ve v kanatçıklar aynı anda kullanılamaz. Bunları iki şekilde kullanabilirsiniz:

1) Mevcut çıkışa v-kanatçığı ekleyin;
2) T şeklinde plastik çıkış kullanın, v-kanatçığı eklemyin."

- “Not: Ürün v-kanatçık aksesuarı ile birlikte verilmektedir. Bu aksesuar ürünün kurulumu, çalıştırılması ve kullanımı için zorunlu değildir.”

KURULUM (İÇ HAVALANDIRMA)

Dışarı bir çıkışınız yoksa, tahliye borusu gerekli değildir ve kurulum "KURULUM (DIŞ HAVALANDIRMA)" bölümünde gösterilene benzer.

Kokuları hapsetmek için aktif karbon filtre kullanılabilir. Aktif karbon filtreyi takmak için önce yağ filtresinin sökülmesi gerekir. Kilidi bastırın ve aşağı doğru çekin.

Aktif karbon filtreyi üniteye takın ve saat yönünde çevirin. Diğer tarafta da aynısını tekrarlayın.

○ Filtrenin güvenli bir şekilde kilitlendiğinden emin olun. Aksi takdirde gevşer ve tehlikeli hale gelir.
○ Aktif karbon filtre takıldığında emiş gücü düşecektir

KONFİGÜRASYON 1

1

2

3

B

B ^+

[Non-Text]

[Non-Text]

ÇALIŞTIRMA

1

Düşük Hız düğmesi

Mutfakta Havalandırma için kullanılır. Fazla buhar yapmayan haşlama ve pişirme işlemleri için uygundur.

2

Orta Hız düğmesi

Hava akış hızı, standart pişirme işleminde havalandırma için idealdir.

3

Yüksek Hız düğmesi

Yüksek yoğunlukta duman veya buhar oluştuğunda, yüksek etkili havalandırma için yüksek hız düğmesine basın.

B

Boost 1(hız 4)

Hız b düğmesine 1 basın, hız B düğmesinin arkadan aydınlatması açık ve davlumbaz boost modunda çalışıyor;

B ^+

Boost 2(hız 5)

Hız b düğmesine 2 basın, hız B ^+ düğmesinin arkadan aydınlatması açık ve davlumbaz boost modunda çalışıyor;

[Non-Text]

Işık

Aydınlatmayı açıp kapatmak için kısa süreyle basın

Hızlı zamanlayıcı: Işık düğmesini 3 saniye basılı tutun, fan hızı düğmeleri yanıp sönecek ve 5 dakika geri sayım yapacaktır, 5 dakika sonra motor ve ışık üç Uyarı sesiyle otomatik olarak kapatılacaktır.

Wi-Fi Bağlantısı

WiFi simgesine uzun basın ve bağlantı moduna girer: WiFi simgesinin arka ışığı bağlantı kurulmaya çalışıldığını göstermek için sürekli yanıp söner, bağlantı kurulduğunu göstermek için WiFi simgesinin arka ışığı sürekli yanmaya başlar, aynısı bekleme modu için de geçerlidir, WiFi simgesine tekrar uzun basın, bağlantı durdurulacaktır.

KONFİGÜRASYON 2

1

2

3

B

#

[Non-Text]

BEKLEME MODU.

Fişi taktıktan sonra, tüm aydınlatma, sistem BEKLEME MODUNDA.

1 Düşük Hız düğmesi

Mutfakta Havalandırma için kullanılır. Fazla buhar yapmayan haşlama ve pişirme işlemleri için uygundur.

2 Orta Hız düğmesi

Hava akış hızı, standart pişirme işleminde havalandırma için idealdir.

3 Yüksek Hız düğmesi

Yüksek yoğunlukta duman veya buhar oluştuğunda, yüksek etkili havalandırma için yüksek hız düğmesine basın.

B Güçlü Çalışma İşlevi

Bu davlumbazda bir güçlü çalışma işlevi bulunmaktadır. Güçlendiriciyi etkinleştirmek için, davlumbaz kullanımdayken hız 4'e ulaşmak için B düğmesine basın; davlumbaz tekrar yavaşlamadan önce 5 dakika boyunca hızı artıracaktır.

Işık

Aydınlatmayı açıp kapatmak için kısa süreyle basın

Hızlı zamanlayıcı: Işık düğmesini 3 saniye basılı tutun, fan hızı düğmeleri yanıp sönecek ve 5 dakika geri sayım yapacaktır, 5 dakika sonra motor ve ışık üç Uyarı sesiyle otomatik olarak kapatılacaktır.

Wi-Fi Bağlantısı

WiFi simgesine uzun basın ve bağlantı moduna girer: WiFi simgesinin arka ışığı bağlantı kurulmaya çalışıldığını göstermek için sürekli yanıp söner, bağlantı kurulduğunu göstermek için WiFi simgesinin arka ışığı sürekli yanmaya başlar, aynı bekleme modu için de geçerlidir, WiFi simgesine tekrar uzun basın, bağlantı durdurulacaktır.

hOn uygulamasını indir

Öncelikle, hOn APP'i indirip taşınabilir cihazınıza kurmalısınız.

Ardından davlumbazınızı kaydedin.

Davlumbaz resmi yalnızca tanıtım amacıyla verilmiştir. tam olarak ürünü temsil etmeyebilir.

1- Simge yanıp sönmeye başlayana kadar WiFi düğmesine basın Eşleştirme tamamlandığında WiFi simgesi yanar.

BAKIM

Temizlemeden önce cihazı kapatın ve fişini çekin.

I. Düzenli Temizlik

Elinizin dayanabileceği sıcaklıkta, ılık hafif sabunlu su veya ev temizlik deterjanı ile nemlendirilmiş yumuşak bir bez kullanın. Üniteyi temizlemek için asla metal tel sünger, kimyasal, aşındırıcı malzeme veya sert fırçalar kullanmayın.

II. Aylık Yağ Filtresi Temizliği

GEREKLİ: Filtreyi her ay temizlemek yangın riskini önleyebilir.

Filtre yağ, duman ve tozu toplar ...... bu nedenle, filtre doğrudan davlumbazın verimini etkilemektedir. Temizlenmediği takdirde, yağ kalıntısı (potansiyel yanıcı) filtrenin üzerini dolduracaktır. Bu parçayı ev temizlik deterjanı ile temizleyin.

III. Aktif Karbon Filtre için Yıllık Temizlik

YALNIZCA resirkülasyon ünitesi olarak kurulan üniteye uygulayın (açık havaya tahliye olmadığında). Bu filtre kokuları hapseder ve yılda en az bir kez davlumbazın ne sıklıkta kullanıldığına bağlı olarak değiştirilmelidir.

IV. Ampul değiştirme

Camdaki vidaları sökün, davlumbaz camını çıkarın. Değiştirilmesi gereken ampulü bulun, bu ampul, cam bölmesinin açıkta kalan kısmındaki aydınlatma armatüründe bulunur.

Işık kablolama noktasını ayırın, ampul duylarını ve kabloları davlumbazdan çıkarın. Önemli: Ampulleri tek tek değiştirmek mümkün değildir, ampulleri, duyları ve kabloları komple bir parça olarak temin etmek gerekecektir. (LED ışığı: MAKS 1.5W)

Yedek ampulleri, ampul duylarını ve kabloları orijinalleri ile aynı şekilde takın. Ardından ışık kablolama noktasını yeniden bağlayın.

SORUN GİDERME

Arıza	Neden	Çözüm
Işık açık, ancak fan çalışmıyor	Fan kanadı sıkışmıştır.	Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın.
	Motor hasarlıdır.
Hem ışık hem de fan çalışmıyor	Halojen ampulü yanmıştır.	Ampulü doğru derecelendirmede ampulle değiştirin.
	Güç kablosu gevsektir.	Güç kaynağına tekrar takın.
Yüksek Düzeyde Ünite Titreşimi	Fan kanadı hasarlıdır.	Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın.
	Fan motoru sıkıca sabitlenmemiştir.	Üniteyi kapatın ve yalnızca yetkili servis personeli tarafından onarılmasını sağlayın.
	Ünite brakete düzgün şekilde asılmamıştır.	Üniteyi indirin ve braketin doğru yerde olup olmadığını kontrol edin.
Emiş performansı iyi değil	Ünite ve pişirme düzlemi arasındaki mesafe çok fazladır	Mesafeyi 65-75cm olarak yeniden ayarlayın

Teknoloji	Wi-Fi
Standart	802.11 b/g/n
Frekans Bantları [MHz]	2400 MHz - 2483,5 MHz
Maksimum Güç [mW]	100 mW

Ağ bağlantılı donanım için ürün bilgileri
Tüm kablolu ağ bağlantı noktaları bağlı ve tüm kablosuz ağ bağlantı noktaları etkin ise, ağ bağlantıı beklemedeki ürünün güç tüketimi:	2W
Kablosuz ağ bağlantı noktası nasıl etkinleştirilir:	Davlumbaz, APP'e kayıtlıysa, kablosuz ağ bağlantı noktasını etkinleştirmek için Davlumbaz'ı açın.
Kablosuz ağ bağlantı noktası nasıl devre dışı bırakılır:	Davlumbaz, APP'e kayıtlıysa, kablosuz ağ bağlantı noktasını devre dışı bırakmak için Davlumbaz'ı kapatın.Davlumbaz, APP'e kayıtlı değilse, Davlumbaz açık olsa bile kablosuz ağ bağlantı noktası devre dışı bırakılır.

Çalışma anormallığinin nedenini belirleyemiyorsanız, cihazı kapatın ve Destek Hizmeti ile iletişime geçin.

ÜRÜN SERİ NUMARASI. Bunu nereden bulabilirim?

Ürün kodunuz ve seri numarası (3 ile başlayan 16 karakterlik bir kod) ile Yardım Servisine bilgi vermeniz önemlidir; bu bilgiler, garanti belgesinde veya cihazın üzerindeki ürün bilgi etiketinde bulunmaktadır.

Bu, teknisyenlerin boşu boşuna gidip gelmesinin önlenmesine yardımcı olacak ve böylece (ve en önemlisi) ilgili servis çağırma ücretlerinden tasarruf etmenizi sağlayacaktır.

Bu cihaz, elektrikli ve elektronik cihazlar ile ilgili Atık Elektrikli ve Elektronik Ekipman (AEEE) Düzenlemeleri 2013'e yönelik 2012/19/EU sayılı Avrupa Yönergesine uygun olarak etiketlenmiştir. AEEE hem kirletici maddeleri (çevre üzerinde olumsuz etkisi olabilecek) hem de temel elementleri (yeniden kullanılabilecek) içerir.

AEEE'nin kirleticileri doğru şekilde uzaklaştırmak ve bertaraf etmek ve tüm malzemeleri geri kazanmak için özel işlemlerden geçmesi önemlidir.

Bireyler, AEEE'nin bir çevre sorunu haline gelmemesini sağlamada önemli bir rol oynayabilir; birkaç temel kurala uymak önemlidir:

• AEEE evsel atık olarak muamele görmemelidir;
• AEEE, belediye meclisi veya tescilli bir şirket tarafından yönetilen özel toplama alanlarına götürülmelidir.

Birçok ülkede, büyük AEEE'ler için yerel toplama hizmetleri mevcut olabilir. Yeni bir cihaz satın aldığınızda, eski cihaz satıcıya iade edilebilir ve satıcı, ancak cihaz eşdeğer tipte olduğu ve satın alınan cihazla aynı işlevlere sahip olduğu sürece bunu bir defaya mahsus olarak ücretsiz olarak kabul etmelidir.

MANUEL D'INSTALLATION ET D'UTILISATION

SOMMAIRE

INTRODUCTION 40

MESURES DE SÉCURITÉ 40

INSTALLATION ELECTRIQUE 42

INSTALLATION 44
