KULLANIM KILAVUZU BM3125EG Profilo

Onarim ipuçları - Bulaşık makinesi

1 Bu dokumen hakkinda 951

1.1 Onemli bilgi 951

1.1.1 Amaci 951
1.2 Sembollerinin aciklamasi 951
1.2.1 Tehlike kademeleri 951
1.2.2 Tehike sembolleri 951
1.2.3 Izaz bilgilerinin yapisi 952
1.2.4 Genel semboller 952

Güvenlik. 953

2.1 Genel Güvenlik bilgileri 953
2.1.1 Tum ev gerecleri 953

Ekipman veyardim 954

Onarim 955

4.1 Ust tablanin degistirilmesi 955

4.1.1 Ust tablanin sokulmesi 955
4.1.2 Ust tablanin monte edilmesi 955

4.2 Sepetlerin monte edilmesi 956

4.2.1 86 cmlik modeller icin 614935 kodlu malzemenin takilmasi.. 956
4.2.2 Gecme parcanin takilmasi 956
4.2.3 Buhar unitesinin takilmasi 957

4.3 varioDrawer'in degistirilmesi 958

4.3.1 varioDrawer'in gikanlmasi 958
4.3.2 varioDrawer'n takilmasi 959

4.4 Puskurtme kollarin deqistirmesi 960

4.4.1 Puskurtme kolun un gikartilmasi 960
4.4.2 Puskurtme kolunun takilmasi 960

4.5 Fittrelerin degistirilmesi 961

4.5.1 Filtrenin cikartilmasi 961
4.5.2 Filtrelin takilmasi 961

4.6 FInn tepisi puskurtme kafasinin takilmasi 962

4.7 Guc kablosunu degistime 963

4.7.1 Gug kablosunu cikarma 963
4.7.2 Guc kablosunu takma 963

4.8 Deterjan kapaginin degistirilmesi 964

4.8.1 Deterian kabinin cikarilmasi 964
4.8.2 Yay takma 964
4.8.3 Deterjan kabi kapaginin takilmasi 964

4.9 Atik su pompa kapaginin degistirilmesi 965

4.9.1 Atik su pompa kapaginin cikartilmasi 965
4.9.2 Atik su pompa kapaqinin takilmasi 965

4.10 Yan panelin degistirlmesi 966

4.10.1 Yan paneli cikarma 966
4.10.2 Yan panelin takilmasi 967

4.11 Dis kapinin degistirimesi 968

4.11.1 Dis kapinin sokulmesi 968

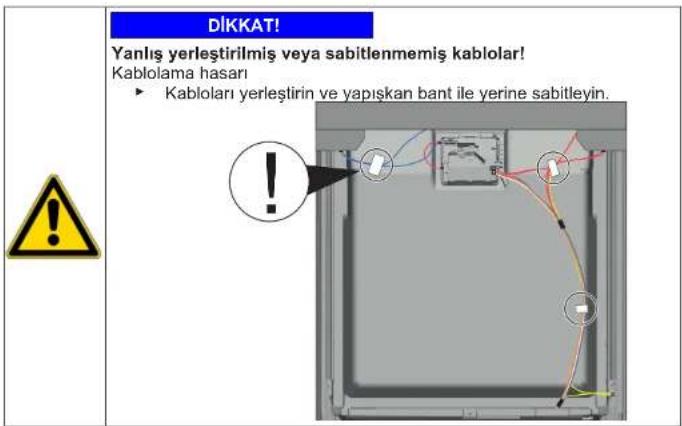

4.11.2 Dis kapinin takilmasi 968

4.12 Kontrol panelin degistirlmesi 970

4.12.1 Kontrol panelini sokme 970
4.12.2 Kontrol panelini takma 970

4.13 Kapi yaylarinin sabitlenmesi 971

4.14 Ayak panelin degistirilmesi 973

4.14.1 Ayak panelinin sokulmesi 973
4.14.2 Ayak panelin takilmasi 973

4.15 Taban soket plakasinin degistirlimesi 974

4.15.1 Taban sokel plakasini cikarma 974
4.15.2 Taban soket plakasin takilmasi 974

4.16 Tasma borusunun degistirilmesi 975

4.16.1 Taşma kanalinin seksülmesi 975
4.16.2 Tasma borusunun takilmasi 976

4.17Igkapinindegistirlmesi 978

4.17.1 ic kapinin cikartilmasi 978
4.17.2 ic kapinin takilmasi 978

4.18 Kapi mentesinin degistirlimesi 979

4.18.1 Kapi mentesinin sokulmesi 979
4.18.2 Kapi menteşesinin takilmasi 979

4.19 Kapi contasinin (alt) degistirilmesi 981

4.19.1 Kapi contasinin cikartilmasi 987
4.19.2 Kapi contasin takilmasi 982

4.20 Kapi contasinin (ust) degistirimesi 983

4.20.1 Kapi contasinin sokulmesi 983
4.20.2 Kapi contasinin takilmasi 983

Onarim ipuçları - Bulaşık makinesi

4.21 EmotionLight iginin degistirmesi.. 984

4.21.1 EmotionLight isiginin cikartilmasi 984
4.21.2 EmotionLight isiginin takilmasi 984

4.22 TimeLight in (Zaman gostergesi) Deigi sterimesi 987

4.22.1 TimeLight in dokulmesi 987
4.22.2 TimeLight kurulumu 987

4.23 Gapillumination (ayginlatma) degistirimesi 988

4.23.1 Gapillumination'un (ayginlatma) sokulmesi 988
4.23.2 Gapillumination'in (ayginlatma) kurulumu 989

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerektigi gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sıçak yüzeylerden kaynaklanan tehlike
	Gülçül elektromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnaside VDE 0701 veya ulkeye ozel duzenlemeler uyarinca bir güvenik testi陉çleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikes!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.

Elektrostatik hassaiyeti olan bilegenlerde hasar tehlikesi (ESD)!

Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylare Gırkıntüler
Delik boşluklu Torx T20 tornavida [00340764]	100 mm. emniyet pimli vidalar,——in	—
Torx T15 tornavida Üzunluk 80 mm
Düz tornavida Biçak	10 mm x 1,6 mm x 200 mm	①
I)—ne"—u"—pense [00340871]	Uzunluk: 200 mm,)—z	—

Onarim

4.1 Üst tablanin degişirilmési

Onkopul:

Cihazin guc kaynagile baglantisi kesildi.
Cihaza kolayca ulasilabilir.

4.1.1 Üst tablanin sökülmesi

1. Arkadan taftan iki vidayi dokun (1) (opsyonel).
2. Üst tablanin altindaki her iki kolu yukari itin (2).

1. Ust tablay onden haficke kalirin (3).
2. Üst tablay Arkayadoğan itin (4).
3. Ust tablayi gikarin.

4.1.2 Üst tablanin monte edilmesi

1. Ost tablanin arka kismindaki timaklari yuvalarina oturtun (1).

1. Ost tablay one dogru itin (2).
2. Her iki tutma kolu duyulur sekilde yerine oturana kadar tezgahin onunu asagir dogru bastrin (3).
3. Iki vidayi tekrar takin (4) (istege bagli).

Onarim

4.2 Sepetlerin monte edilmesi

On kopul:

Igili basket, cihazdan cikarilmis.

4.2.1 86 cm'lik modeller icin 614935 kodlu malzemenin takilmasi

Özel yardımcı ekipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]

1. 614935 kodlu malzemeyi sepetin onune capraz olarak yerleştinir.
2. Sekme kanalini ortalayin ve yerine oturtun.

4.2.2 Geçme parçanin takilması

Parcalar yikanirken, bu parca katlanabilir. Verilen ekstra aci, parcalarin altindaki su toplanmasini azaltir. Uzun bardaklar yikandigi durumda bu parcanin asagi kalmanası tasyide edilir. Egerust sepete opsoiyone plastik uclar varsa bu ckartilmalidir.

1. Plastik ucu cikarin.

1. Geçme parçayı yerine olurtun.

1. Klipsi disari dogrk katlayin.

Onarim

1. Yikanacak camaşrlari yerleştinir.

4.2.3 Buhar unitesinin takilmasi Özel yardymcy ekipman:

Sekme Klavuzu [00614935]
Gearme parca [00618565]

Buhar unitesi ile sepet systemin altndaki uç parçaları sikırın.

Onarim

4.3 varioDrawer'in degistirlmesi

4.3.1 varioDrawer'in cikarilmasi

1. Tutamak kanatlarni ige dogru bukun.

1. Tutamacini yukari dokarin.

2. Plastik yan ekleri di sà doğru bastrin ve bunlari Çerçeveden yukari doğru bastirn.

Onarim

1. Kilavuz tırnaklari dikkatliche disa dokru bukun.

1. Kivriml parcalar tirnaklardan diari gekin.

2. Tutuculardan ayirarak on tarafaki metal cergeveye bastirin.

1. Metal cergeveyi kilavuzdan ger itin.

4.3.2 varioDrawer'in takilmasi

Ters sira ile monte edin.

Onarim

4.4 Puskurtme kollarin deigistirilmesi

4.4.1 Puskurtme kolun n cikartilmasi

1. Üst piskürtmekolunu gevsetin (1) veçikartmak icin asagiyadoğru cekin (2).

1. Alt piskurme kolun cikartmak icin asagiya dogru cekin.

4.4.2 Puskurme kolunun takilmasi

1. Alt piskurtme kolunu yerleştinr.
   Puskurtme kolu yerine oturur.
2. Üst piskürzte kolunu yerleştin ve sikica yerine vidalayin.

Onarim

4.5 Filtrelerin degistirlmesi

4.5.1 Filtrenin cikartilmasi

1. Kaba filtreyi saat donus yonun tersine cevirin (1) ve filtreystemini cikartin (2).

Pompa kabina yabanci cisimlerin duşmedigi nktrol edin.

1. Mikro filtreyi cikartmak icin asagi cekin.

4.5.2 Filtrelerin takilmasi

1. Filtre sistemi mini tekar barlestirin.
   Kaba filtredekii kilitleme tirnaklarinin yerlerine oturdugundan emin olun.
2. Filtre sistemi cihaza yerlestirin ve kaba filtrevi saat donus yonunde cevirin.
   Ok isarellerinin ayni hizada oldugundan emin olun.

Onarim

4.6 Firin tepsi puskurtme kafasinin takilmasi

1. Ost sepeti qikartin.
2. Firin tepisi piskurtm kafasin tutucuya (1) yerlestitir ve saga dogru cevirin (2).

Firin tepisi puskurtme kafasi yerine oturur.

Onarim

4.7 Guc kablosunu degistirme

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.

4.7.1 Güç kablosunu*cikarma

Guc kablosunun fisini dikkatice yukari ve asagihareket ettinve elektrik prizinden cekin.

4.7.2 Gug kablosunu takma

DIKKAT!

Sebeke baglantisinda asiri isnma!

Yangin riski

Fisi sesi duyulana kadar elektrik prize itin.

Fi s duyulur sekilde yerine oturana kadar guc kablosunun fisini elektrik prisine takin.

Onarim

4.8 Deterjan kapaginin degistirilmesi

Kaldiracaraclarakkucikbirtornavida kullanilabilir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrilir.
Kapi acik olmaldir.
Deterjan kapagi acidi.

4.8.1 Deterjan kabinin cikarilmasi

1. Deterjan kapagiri 5 mm kaydirin.
2. Altaraftaki deterjan kapagini kilavuz raylarin disina kaldirin ve ust taraftaki deterjian kapagini kilavuz raylarin disina cikarin.
3. Yayi cikartin.

4.8.2 Yay takma

1. Yayin uzun ucunu deterjan kabinin montaj deligine dokun (1).

1. Yayin kisa ucunu deterjan kapaginn montaj deligine dokun (2).
2. Kapaga bastirarak yerine oturtun.

4.8.3 Deterjan kabi kapaginin takilmasi

1. Deterjian kapaçıni tamamen açık konumdan 5 mm once bir tarafakti kilavuz rayarına yereşiririn. Hafifbir kuvvet uygulayarak karsi tarafi kilavuz raylara bastirir.
2. Hafif bir kuvvet uygulayarak karsi tarafi kilavuz raylara bastirin.

Onarim

4.9 Atik su pompa kapaginin degistirilmesi

Onkopul:

Sepet cikartilmisir.
Filtreler cikartilmistir.961

4.9.1 Atik su pompa kapaginin qikartilmasi

1. Mevcut suyu bosaltin.

Gerekirse bir sunger kullanin.

1. Pompa kapaçini bir kaskla kaldirarççikartin veçapraz parçayla tutun.

1. Pompa kappa' beiiri bir acyla iceri dogru kaldirin ve cikartin.

4.9.2 Atik su pompa kapağınin takilması

Pompa kapagini yerlestirin (1) ve asagi dokru bastirin (2).

Pompa kapagi yerine oturur.

Onarim

4.10 Yan panelin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Solo cihazlar: ust tabla sokulmug olmail.955

4.10.1 Yan paneli cikarma

1. Yan paneldeki vidalarikun (1).

Resim 1: Tam ankastre

1. Yan paneli halife disagree egin (2).
2. Yan paneli indirin ve taban olugundan cekin (3).

Onarim

4.10.2 Yan panelin takilmasi

1. Yan paneli taban plakasin yerleşirin.

Resim 2: Tam ankastre

1. Yan paneli cihaza bastirin (2).
2. Yan paneli vidalarla sabitleyin (3).

Onarim

4.11 Dis kapinin degistirilmesi

On kopul:

Cihazin fişi cekilir.
Cihaz, su beslemesinden ayrirr.

4.11.1 Dis kapinin dokulmesi

Asgida anlatilmis gibi vidalari dokun.

1. Kapiyi acin.
   2.4 adet vidayi sokun.

3

Kapiyi bir tarafindan tutarak sabitleyin.

2 adet vidayi dokun.

4.11.2 Dis kapinin takilmasi

Onarim

Onkopul:

Yalitim kecesi,dis kapinin ic kismina dogru sekilde yerleistirilmis ve sabitlenmistir.
Menteşeler dis kapiya yerleştirilr.
1. lq kapiyi sert bir sekilde kapatmayin.
2. Diskapag kontrol panelin inaltina dogru itin (1).

1. Dis kapaigic kappa dogu bastirn ve basili tutun (2).

4

Kapiyi bir tarafindan tularak sabitleyin.

Kapaçı açın ve onu iki adet vida ile emniyetete aln (4 x 11 mm metal vidalar).

1. Dis kapagi dort adet vida ile emniyete alin (4 x 11 mm metal vidalar).

Onarim

4.12 Kontrol panelin degistirilmesi

Isletim karti anizaliya, tum kontrl panelin degiistirmesi gerekir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmal.
Dis kapi dokulm ulmal.

4.12.1 Kontrol panelini sökme

1. Elektrik böglantilarin kontrol panelinden ve parlatici eksiklik sensörunden (1, 2) ayirin.

1. Toprak kablosunu (3) ayirin (istege bagli).
   3.Cihazkapaginiacn.
2. Kontrol panelini dusmemesi icin tutun.

5.6 adet vidayi sokun.

1. Kontrol panelini cikarin.

4.12.2 Kontrol panelini takma

4× 16mm vidalar kullanin.

Ters sira ile monte edin.

Onarim

4.13 Kapi yaylarinin sabitlenmesi

1. Germe ipi koruyucu kapağinçıkartin.

2.1.Kapiyi hafifge aqin(1).

1. Taşiyici tabandaki oluga sabitleyin (2).
2. Kapiyi yavaşa kapatin (3).

Ip sistemi, otomatik olarak kapi mentalgesine baglanir.

Onarim

3.1.Kapihi hafifge kapatin (4).

1. Oluğu arkaya kaydirin ve kapimentedesini (5) serbest birakin. 3. Kapaçın acın (6).

1. Islemi, cihazin diger tarafinda tekrarlayin.

Ayaklar birebir ayndir ve birbirileriye degistirilebilir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrlir.
Dis kapi sakulmug olmail.
Dis kapi dokulm ulmal.

4.14.1 Ayak panelinin sikulmesi

1.

Hatali dokme.
Ayak parmagi panei yan tarafaan geşetilir ve cikananlira, iki braket kirlabilir. Yalnizca bir braket hasar gormusse, braketler birbiriyle ayin oldugu icin taraf deigistirebilir.
Tampon cikananlirken tabanin on kismini ayaginz ile desteklemeniz onerilir. Bu sekilde tabanin arka kismina asiri yuk binmesi engellenmis olur.

1. Yataklara (1) bir tornavida sukun ve tirmaklan asagiya bastirarak serbest birakin.

1. Paneli kaldirin.

2. Ayaklan one dokurikarin (1).

4.14.2 Ayak panelin takilmasi

1. Ayaklan yerleştinir.
2. Ayak panelini üstten takin (1) ve duyulur sekilde yerine oturana kadar asagi dokru bastirin (2).

Onarim

4.15 Taban toket plakasinin degistirilmesi

Taban soketi plakasi on kisimin alfindaki alanda bulunur.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden ayrlir.
Panel (opsiyonel) sikulmug olmaldir.
Dis kapi sakulmus olmal.
Dis kapi sokulmus olmal.
Uc panel siklmu olmalidir (opsiyonel).973

4.15.1 Taban suket plakasini sikarma

1.2 adet vidayi dokun (1).

1. Tirmak baglantilarini ayirin (2).

2. Taban suket plakasini dikkatice one dogru einn (1).

4.

Model serisine bagli olarak, EmotionLight in fis iha tabana sabitlenmistir.

Itici tiraktaki fisin kilidini acin ve arkaya dogru cekin (opsiyonel) (2).

4.15.2 Taban Soket plakasinin takilmasi

Taban soket plakasin sikmenin tersi sirayla takin.

Onarim

4.16 Taşma borusunundehyişirilmesi

Taśma borusu, cihazin on kisminda alt tarafa bulunur.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrir.
Panel sokulmog olmalidir (opsiyoneI).
Dis kapi dokulm ulmal.
Uc panel sokulmus olmalidir (opsiyonel).→973
Taban suket saci dokulm ulmal.974

4.16.1 Taşma kanalinin seksülmesi

Kalan su

• Bosaltma hortumu sökülduğunde kalan su tabana akabilir.
  Siringa yardimi ile su kekilebilir

• Timak mekanizmasini ust tarafan cikartin (1, 2).

1. Ost tarafa timişi serbest birakin.

3.1.Metal klipsin alta bir tornavida tokun (1).

1. Metal klipsi dikkatlice serbest birakin (2).

Onarim

1. Tāṣma borusunu kaldirarak qikartin.

4.16.2 Taşma borusunun takilması

Tāsma borusunun yanlīs takilmasi sonucu su hasari meydana geblebilir!

Tasa borusunu alt tarafta taigiic taban kilavuzuna dogru sekilde

yerlestitin.

Tasa borusunu ust tarafta dokru bir sekilde yerine oturtun.

1. 1. Tasa borusunu yerleistirin (1).

2. Tāsma bʊrsūn u contanīn içine kaydirin (2).

3. Tāsma borusunu containin kilavuzuna bastrin (3).
4. Tāsma bʊrusunu dikkatlice yerleşṭirin (4).
5. Tāsma borusunu oturtun (5).

Onarim

1. Sol ve sag tarafta montaji kontrol edin. 3. Siki oturdugunu kontrol edin.

1. Sol ve sag tarafa metal klipsi takin.

Onarim

Cihazin fişi kekilir.
Cihaz, su beslemsinden ayrilir.

4.17.1 ic kapinin cikartilmasi

1. Vidalari sokun (1).
2. lç kapiyi yukariya dokun (2).

1. Kapi mentesgesini vidalarla sabitleyin.
2. i capi yi kapi mentesesine yerlestirin.
3. i capiyi vidalarla sabitleyin.

4.17.2 ig kapinin takilmasi

1. Kapi contasini one dogru katlayin.
2. lç kapiyi kapi contasinin arkasina getirin.
3. iç kapiyi kapatin
4. Kapi contasini yukariya dogru katlayin. Yan parcalar yukari baker.
5. Kapi mentalgesini yukariya dogru hareket etttirin.

Onarim

4.18 Kapi menteşsin degişirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Cihaza serbest erisim mumkun.
Yan panel qikartilmisir. 966
Dis kapi sakulmug olmal.
ic kapi cikartilmistir
Kontrol paneli sokulm ulmal, 970
Kapi yaylan sabitlenmistir.971
Uc panel sokulmus olmalir. 973
Taban soket saci doklmus olmal, 974
Taşma kanali cikartilm,stir.-975

4.18.1 Kapi mentalesinin sokulmesi

1. 1. Tutma kancasin bir tomavida ile serbest birakin (1).

2. Kapi mentalesini one dogru cekin (2).

1. Kapi menteşindeki topraklama baglantusini serbest birakin.

4.18.2 Kapi menteşesinin takilmasi

Onarim

1. 1. Menteşeyi cihaza yerfeşkın (1).

2. Menteşeyi cihaza kilitlenene dek asagiyá dogru hareket ettinir (2).

2.

Topraklama baglantsinin eksik olmasi, kapida sebeke potansiyeline neden olabilir.

Topraklama baglantisinikurun.

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Dis kapi doklums olmal
Taban suket saci sikulmug olmal.974
Uc panel sokulmog olmalidir (opsiyonel).→973
Kapi yalari sokulmog olmali
Kontrol paneli sökülmös olmalı
Sag alt bolumdeki kablo demeti tutucusu cikartilmisitr.

4.19.1 Kapi contasinin seksartilmasi

1. Alt kapi contasindaki iki tespit klipsini qikartin (1, 2).

1. Tāgma kanalini ayirin.

1. Taşma olugunu kaldirarıkıkartin.

Onarim

1. Alt kapi contasini ic kapidan gikartin.

4.19.2 Kapi contasinin takilmasi

1. Conta kapaklarin kapi contasi ile birlikte conta rayinin soluna ve sağina takin.

1. Kapi contasin menfez kapaigile birlikte ic kapiya yerleştinr.
2. Kapi contasin iki tesisip klipsiyse sabitleyin.

Onarim

4.20 Kapi contasinin (üst) degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

4.20.1 Kapi contasinin sokulmesi

Kapi contasini ic cergeveden cikartin.

4.20.2 Kapi contasinin takilmasi

Kapi contasi, takilmadan once keserek doku uzunlu getirilmelidir. Uzunluk, 81 cm yuksekliginde cihazlar icin 1750 mm ve 86 cm yuksekliginde cihazlar icin 1850 mm'dir.

1. Uygun kapi contasini hazirlayin.
2. Sizdirmazlik profilinin dokru montaj konumunda oldugundan emin olun.

1. Beyaz nokta, sizdirmaz yatak seridi ile ayin seviyede olmaldir.

4

Conta, kosererde dalgali veya gerilmis durumda olmamalidir. Conta, uclarda capraz olarak kesilir ve on tarafta kabin alt tarafinaogrudincehir.

Conta ucunu, ic kapinin alta on tarafa duz sekilde yerlestitin. Conta, kabin yan tarafina mumkun oldugunca uzak durmaldir.

Dogru takilmis kapi contasi:

Onarim

4.21 EmotionLight isgindeigistirlimesi

EmotionLight isigi, durulama tankinin üst on dis bolgesinde yer almaktadir.

Onkopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrirr.
Cihaza serbest erisim mumkun.
Ust tabla dokulmog olmal (opsiyonel).
Sag yan panel cikartilmistir (istege bagli)→966

4.21.1 EmotionLight isiginin cikartilmasi

1. Arkadaki tutma kancasini ayirin (1).

1. Tutucuyu yukariya dokru cikartin (2).

2. Fisi konnektorden cekin (cilazin on tarafinda sag alta).

3. Elektrik baglantisini gug modulunden ayirin.

1. EmotionLight 1sigini cihazdan cikartin.

4.21.2 EmotionLight isginin takilmasi

1. Tutucuyu durulama tanki cerevesine yerlestitin (1).

Onarim

1. Tutma kancasini takin (2).

3.

Kabloyu sag alt tarafa takin.

Onarim

Resim 3: Düz kablo

1. Fisi takin.

Onarim

4.22 TimeLight'in (Zaman gostergesi) Degistirilmesi

TimeLight isigin yalnizca komple parca olarak degistirin. TimeLight modulu, taban soket plakasin arkasina monte edilmiistr.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden ayrlir.
Uc panel sokulmus olmalidir. 973
Taban sukot plakasi cikartilmis ve dondurulmus durumda.974

4.22.1 TimeLight'in sikulmesi

1. Timaklan (1) hafifge daogrdu bukun.

1. TimeLight modul yukari dokere cihazdan disari cikarin (2).

4.22.2 TimeLight kurulumu

1. Tirmaklari (1) tekar gerije dokru bukun.

1. TimeLight modulü ger ilerek yerine yerleştin (2).
2. Elektrik baglantisini baglayin.

Onarim

4.23 Gap illumination (ayginlatma) degistirilmesi

Onkopul:

Cihazin fişi cekilir.
Cihaz, su beslemsinden ayrilir.
Dis kapi dokulmustur.
Kumanda paneli cikartimistir.

4.23.1 Gap illumination'un (ayginalatma) sökülmesi

1. 1. Kabloyu tinnaktan (1) kurtarin.

2. Elektrik baglantisini isletim modulunden sokun (2).

2.1. Arkadaki tutma kancasini (1) ayirin.

1. Isik plakasini cirakarin (2).

Onarim

3.1.Tutma kancasini sokunuz.(1).

1. PCB'yi kat yuvasi ile birilkke kaldirin ve isletim modulu cergevesinden ickarin (2).

4.23.2 Gap illumination in (ayginlatma) kurulumu

1. PCB kart yuvasin isletim modulun cerevesine yerlestitin.

1. Bir "klik" sesiyle sikistirin.

1. Fiber optik isik kumasini yerleştin ve bir "klik" sesiyle sikistirin.

1. Kabloyu isletme modulne baglayin.
