INSTRUKCJA OBSŁUGI BM3125EG Profilo
4.7.1 Vytażeni napajeciho kabelu
- Opatné pohybjte zăstrčkou napajeciho kabelu nahoru a dolu a vytnhne ji ze zăsuvky.

4.7.2 Pripojeni napajecho kabelu

POZOR!
Wskazówki naprawy - Zmywarka
1 Informace dotyczade dokumentu 663
1.1 Wazne informace 663
1.1.1 Cel dokumentu 663
1.2 Objasnienie symbolo ostrzegawczych 663
1.2.1 Oznaczenia poziomów niebezpieczeNSTwa 663
1.2.2 Symbole ostrzegawcze 663
1.2.3 Budowa ostrzeżen 664
1.2.4 Ogolne symbole 664
Bezpieczeinsteinwo. 665
2.1 Ogoline informace dotyczace bezpieczernstwa 665
2.1.1 Wszystkie sprzetygospodarstwa domowego 665
Narzedzia i pomoce techniczne 666
667
4.1 Wymiana blatu roboczego.. 667
4.1.1 Demonta2 blatu roboczego 667
4.1.2 Montaż blatu roboczego 667
4.2 Montaz systemu koszy 668
4.2.1 Montaz prowadnicny na tabletke w modelach 86 cm.. 668
4.2.2 Montaż wiktadki podtrzymujacej filizanki 668
4.2.3 Monta podporki na parowar.. 669
4.3 Wymiana szuflady varioDrawer 670
4.3.1 Wyjmowanie szuflady varioDrawer 670
4.3.2 Montaz szuflady varioDrawer 671
4.4 Wymiana ramion spryskujacych 672
4.4.1 Demontaz ramienia natryskujacego.. 672
4.4.2 Montaz ramieniaspryskujacego 672
4.5 Wymiana filtrow.. 673
4.5.1 Demontaz filtra 673
4.5.2 Montaz filrow 673
4.6 Montaž glowicy spryskujacej do mycia blach 674
4.7 Wymiana przyzewodu zasilajacego 675
4.7.1 Odlaczanie przewodu zasilajacego 675
4.7.2 Podlaczanie przyewodu zasilajacego 675
4.8 Wymiana klapki dozownika detergentu 676
4.8.1 Demontaz klapki dozownika detergentu 676
4.8.2 Montaz sprezyny 676
4.8.3 Monta klapki dozownika detergentu 676
4.9 Wymiana oslony pompy odpradowazajacej 677
4.9.1 Demontaž oslony pompy odpradowazajace 677
4.9.2 Montaž oslony pompy odpradowazajacej 677
4.10 Wymiana panelu bocznego 678
4.10.1 Demontaz scianki bocznej 678
4.10.2 Montaš scianki bocznej 679
4.11 Wymiana drzwieczek zewétrznych 680
4.11.1 Demonta drzwickek zewnetrznych 680
4.11.2 Montaž drzwickek zewétrznych 680
4.12 Wymiana panelu sterowania 682
4.12.1 Demontaž panelu obstugowego.. 682
4.12.2 Montaç panelu sterowania 682
4.13 Mocowanie sprezyn drzwiczek 683
4.14 Wymiana blendy cokolowej 685
4.14.1 Demontaz blendy cokolowej 685
4.14.2 Montaz blendy cokolowej 685
4.15 Wymiana blachy cokolowej 686
4.15.1 Demontaž blachy cokolowej 688
4.15.2 Montaž blachy cokolowej 686
4.16 Wymiana kanalu prunelewowego 687
4.16.1 Demontaż kanalu przyelegewoego 687
4.16.2 Montaž kanalu prunelewowego 688
4.17 Wymiana drzwieczek wewnetrznych 690
4.17.1 Demontaz drzwickek wewnetrznych 690
4.17.2 Montaž drzwickek wewnetrznych 690
4.18 Wymiana zawiasu drzwickzek 691
4.18.1 Demontaz zawiasu drzwiczek 691
4.18.2 Montaz zawiasu drzwiczek 691
4.19 Wymiana (dolnej) uszczelki drzewiczek 693
4.19.1 Demontaż uszczelki drzwiczek 693
4.19.2 Montaž uszczelki drzwiczek 694
4.20 Wymiana (gomej) uszczelki drzwiczek 695
4.20.1 Demontaż uszczelki drzwiczek 695
4.20.2 Montaz uszczelki drzwiczek 695
Wskazówki naprawy - Zmywarka
4.21 Wymiana oswietenia EmotionLight 696
4.21.1 Demontaz EmotionLight 696
4.21.2 Montaz EmotionLight 696
4.22 Wymiana wskaznika TimeLight 699
4.22.1 Demontaz TimeLight 699
4.22.2 Montaz TimeLight 699
4.23 Wymiana Gap illumination 700
4.23.1 Demontaz Gap illumination 700
4.23.2 Montaz Gap illumination 701
Informacja dotycznej Dokumentu
1.1 Wazne informace
1.1.1 Cel dokumentu
Niniejsze wskazówski naprawcze są na celu zapewniedie uzytkowników pomocy w samodzielnej naprawie posiadnych urzadźewi w spośb zgodny z obwiatujacymi przypepisami w sprawie ekoprojectu (stan na 03/2021).
Zawieraja one informacja na temat wymiany okreslonych czeci zamiennych oraz ostrzezenia i informacja o zagrozeniaiach.
W razine pytah nalezy sie skontaktowac z naszym dzialem serwisowym. Odpowiedzianosc za szkody ponsomy tylko pod warunkiem prawidlowego stosowania sie do wskazowek naprawczych.
1.2 Objasnienie symboli ostrzegawczych
1.2.1 Oznaczenia poziomów niebezpiecześćstwa
Poziom rzyka jest okreslany przy pomocy symbolu oraz wyrazu. Wyraz okresla po-ziom rzyka.
| Symbol Znaczenia | |
| NIEBEZPIECZENSTWO | Bezpośrednio zagrażajace niebezpiecznych, któ przy niedachowaniu od-powiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć. |
| OSTRZEJEZNIE | Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaźnych obrażć. |
| WA[ZNE] | Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do powstania lekkich obrażć. |
| UWAGA! | Ostrzeżenie dot. moźliwość powstania szkody materialnej. |
Tabela 1: Oznaczenia poziomów niebezpiecześćstwa
1.2.2 Symbole ostrzegawcze
Symbole ostrzegawcze representuja graficnie zrodlo potencjalnego rzyka. W poniszym dokumencie uzyto nastupujacych symboli:
| Symbole ostrzejagwće Znaczenia | |
| ! | Ogólne ostrzejenia |
| Niebezpiecznychwo od napięcia elektrycz- nego | |
| Rzyzyk wybuchu | |
Informacja dotycznej Dokumentu
| Symbole ostrzejagwće Znaczenia | |
| Rzyzyko obrażć (rozȩćć) | |
| Rzyzyko zmieźędźenia | |
| Rzyzyko oparzenia | |
| Silne pole magnetyczne | |
| Promieniowanie nie-jonizujiangce | |
Tabela 2: Symbole ostrzegawcze
1.2.3 Budowa ostrzeż
Ostrzeżenia podane w dokumencie major standardowa budowe.


NIEBEZPICCZENSTWO
Typi zrodlo rzyka!!
Konsekwencje zignorowania.
Srodki ochonne.
Kolejne ostrzezenia wskazuje, jak zorodu do mozliwość porazenia przem. Wskazano czynnosci, ktore majora za zadanie ograniczenia ryzyka.


NIEBEZPICCZENSTWO
Rzyko porazenia pradem, ze wzgledu na elementy bedace pod na
pieciem!
Zagrozenie zycia poprzej porazenie pradem
Odlaczyc urzadzenie od zasilania sieciowego na 60 sekund przyed
rozpoczechiem naprawy
1.2.4 Ogólne symbole
Ponijsze symbole sa uzywane w dokumentaci:
| Symbol Znaczenia | |
| i | Identifikacja speczjalnej wskazówki (tekst lub grafika) |
| 1 | Identifikacja prostej wskazówki (tylko tekst) |
| Identifikacja linku do pliku video | |
| Identifikacja narȩźdi | |
| Identifikacja wstepnych warunkowy | |
| if | Identifikacja warunku (jeźeli) |
| Identifikacja rezultatu | |
| Start|Identifikacja przycisku | |
| [00123456] Identifikacja numeru materiały | |
| Status Identifikacja wyświetylanego tekstu / munikatu (na wyświetylaczu) | ko-munikatu (na wyświetylaczu) |
Tabela 3: Ogólne symbole
Bezpieczenstwo
2.1 Ogólne informacja dotyczne bezpieczność
2.1.1 Wszystkie sprezy gospodarstwa domowego
Rzyko porazenia pradem elektrycznym wskutek kontaku z elementami znajdujacymi sie pod napieciem!
Błędna naprawa czȩci elektrycznych są spegowodstaw porazenie prądem elektrycznym!
Co najmiej 60 sekund przystapleniem do pracy odlaczyc urzadzenie od sieci elektrycznej.
- Po naprawie naleź przyȩpedrowadzic test bezpieczędstwa zgodnzy z przypisami my VDE 0701 (Niemcy) lub odpowiednimi przypisami obwiążacym w kraju uzytkowania.
Rzyko zranienia o ostre krawedzie!
Uzywac rekawic ochronnych.
Rzykzo zmiadźenia podcas naprawy, obsprugi lub diagnozy, ze względu nacieżkie i ruchome elementy
Stosowac obuwie ochonne.
Zabezpieczycciezkie elementy przyd upadkiem.
- Nie dotykać ruchomych elementów podczas przyzadzenia.
Zagrozenie dla bezpiecznych uzytkowania i dzialania urzadzenia!
Uzywac tlyko oryginlnych czeci zamiennych.
Rzyko uszkodzenia komponentów wraiłowych na wyładowania elekrostatyczne (ESD)!
- Nie dotykać modulów, wącznie ze zȩczami i sceżkami przyzewodźacymi.
Naręździa i pomоce techniczne
| Przeznaczenia Detale Zdjęcía | |
| Śrubokrét typu Torx T20 z gniazdem [00340764] | 100 mm, do wkrétów z trzpie-niem zabeepieczajycym |
| Śrubokrét typu Torx T15 | Dlugość 80 mm |
| Śrubokrét z koń-cłowka plaska | Końciewka 10 mm x 1,6 mm x 200 mm |
| Szczypce iglowe [00340871] | Dlugość: 200 mm, proste |
4.1 Wymiana blatu roboczego
Warunek:
Urzadzenie jest odłaczone od zródría zasilania.
Urzadzenie jest wyjete z zabadowy.
4.1.1 Demontazblaturoboczego
- Odkrecic s Ruby z tyu (1) (opcjonalnie).
- Wcinsac do gory dwie dzwignie zatrzaskow znajdujace sie pod blatem (2).

3.Uniec blat lekdo gory od frontu (3).
4. Pchnac blat do tylu (4).
5. Zdjac poza urzadzenie.
4.1.2 Montaz blatu roboczego
- Blat roboczwy wsunac od tyfu, wpwadzajac zatraski na prowadnice (1).

- Pchnac w strone frontu (2).
- Docisnac przyd blatu do dolu, az oba zatrzaski sie zslyszalinie ablokuja na swoim miejscu (3).
- Przykrecic dwie s Ruby (4) (opcjonalnie).

Naprawy
4.2 Montaz systemu koszy
Warunek:
Odpowiedni kosz zostal wyjety z urzadzenia.
4.2.1 Montaz prowadnicy na tabletke w modelach 86 cm Pomoce specjalne
Prowadnica (do tabletek) [00614935]
Klips podtrzymujacy fili2anki [00618565]
1. Wsdzic prowadnic po przekatnej z przodu kosza.
2. Wysrodkowac i zakliknac na miejsce.
4.2.2 Montaz wkladki podtrzymujucej filizanki Pomoce specjalne
Pomoce specjalne
Prowadnica (do tabletek) [00614935]
Klips podtrzymujacy filizanki [00618565]

Podczas mycia kubkow moza rozlozy ochwyt podtrzymujacy. Dodatkowy kat zmniejsa gromadzenie wody na spodzie kubkow. W przypadku wysockich szklanekazole sie zologenie klipsow podtrzymujacy filizanki. Jesli gorne kosze sa wyposazone w opcjonaile plastikowe wiktadki, naleye je njapiw usunac.
- Wyjadc plastikowa wiktadke.

- Zakliknac klips na koszu.

- Zlozycklips


Naprawy
- Ustawic przydmioty do zmywania.

4.2.3 Montaz podpörki na parowar
Pomoce specialne
Prowadnica (do tabletek) [00614935]
Klips podtrzymujacy filizanki [00618565]
- Weisnac zakończenia podporki do mycia blach pod dolny kosz.


Naprawy
4.3 Wymiana szuflady varioDrawer
4.3.1 Wyjmowanie szuflady varioDrawer
- Przechylic zacepy uchwytu do wewnqtz.

-
Wyjac uchwyt do gory.
-
Nacisnac plastikowe wkladki do zewnatrz i wypchnac je do gory z ramki.


Naprawy
- Ostrożnie odgiąc zaczepy prowadnicy do zewnatrix.

-
Wyciagnac skladane polki z zaczepow.
-
Wypchnac metalowramke od przodu zuchwyto.

- Wypchnac metalowa ramke do tyu z prowadnicy.
4.3.2 Montaz szuflady varioDrawer
Montaż w odwrotnej kolejnosci.

Naprawy
4.4 Wymiana ramion spryskujacych
4.4.1 Demontaż ramienia natryskujacego
- Odrekćić góre ramie spryskujace (1) i wyjac je do dolu (2).

- Aby wyjac ramiq spryskujace, pociagnac je na dol.

4.4.2 Montaz ramenia spryskujacego
- Wlozyc dolne ramie spryskujace.
Rami spryskujace blokuje sie we walsciwej pozycji. - Włozć góme ramię pryszkujace i stabilnej przykrećci.
Naprawy
4.5 Wymiana filtrów
4.5.1 Demontaż filtra
- Obróćic filtr zgrubny w kierunku przyciwny do kierunku ruchu wskazowej zegara (1) i wyjac system filtrów (2).

Sprawdzić,czydo otworu nie wpadly zadnecia na obce.
- Aby wyjáć mikrofiltr, pociagnć go na dól.

4.5.2 Montaz filtrów
- Ponownie zmontowa system filtrów. Upewnic sie, ze zatrzaski filtra zgrubnego zatrzasnely sie we wlasciwych po-zycjach.
- Wozyc system filtrow do urzadzenia i obróc filtr zgrubny w kierunku ruchu wskazówek zegara. Upewnic sie, ze strzalki sa ze soba zbieźne.

Naprawy
4.6 Montaz glowicy spryskujacej do mycia blach
- Wyjc górný kosz.
- Wsunac glowice spryskujaca do mycia blach do uchwtyu (1) i obrcic w prawo (2).

Glowica spryskujaca do mycia blach blokuje sie we walsciwej pozycji.

Naprawy
4.7 Wymiana przywodu zasilajacego
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zrodla wody.
Urzadzenie jest swobodnie dostepne.

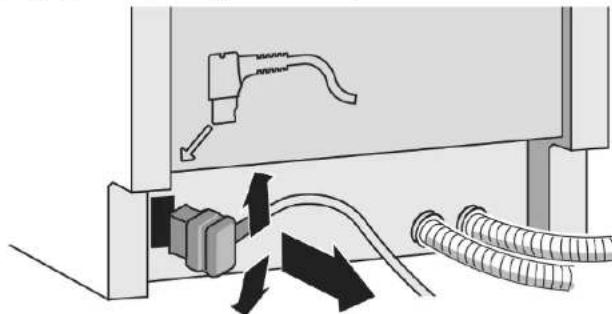

4.7.1 Odlaczanie przyzewodu zasilajczygo
Wciagnac przewod poruszajac nim delikatie gora/doi.

4.7.2 Podlączanie przywodu zasilajacego

UWAGA!
Przegrzanie zlacza sieciowego!
Rzyko pozaru
Zdecydowanym ruchem wsunać wkladke tak, by zablokowa sie
ze slyszalnym kliknieciem.
Podlączyc wtyczke przyewodu zasilajćego do gniażda sieciwogo tak, by zostala slyszalnie zablokowana.


Naprawy
4.8 Wymiana klapki dozownika detergentu

Do podwazenia elementu所提供 uzyc malego srbokreTu.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenia jest odłaczone od zrodla wody.
Zostaly otwarte drzwiczki.
Klapka dozownika detergentu została otwarta.
4.8.1 Demontaz klapki dozownika detergentu
- Opusci klapke o ok. 5 mm.
- Podwazyc和完善,z dozwnika i wyjac z prowadnic a nastepnie wyjac górnca和完善 klapki dozwnika z prowadnic.
- Wyjac sprezyne.
4.8.2 Montaz sprezyny
- Wsadzic dluszysz koniec sprezyny w otwor montaizowy w dozowniku detergentu

- Wsdzic krotsy konie sprzyny w otwor montazowy w klapie dozownika (2).
- Wcisnac oslonna dozownik detergentu (3).
4.8.3 Montaz klapki dozownika detergentu
- Wsadzic klapke dozownika w boczné prowadnice ok. 5 mm przyczę wodny otwartą poźycja. Lekko docisćné przechiwna strone aby klapka wskoczymi prowadnice.
- Sprawdzić dzialanie klapki dozownika

Naprawy
4.9 Wymiana oslony pompy odpwadzajcej
Warunek:
Zostal zdemontowany kosz.
Zostaly zdemontowane filtry.673
4.9.1 Demontaz oslony pompmy odpwadzajcej
- Wybrać cala wode.
Wrazie potrzeby uzyc gajki.
- Podwazyc Iyzka Pokrywe pompy i chwycic ja za krzyzac.

- Podnieszć oslone pompy pod katem do wewnatrz i zdjacć.
4.9.2 Montaz olsony pompy opdrowadzajacej
WlozycPokrywepompy(1)idocisnacwd2

Pokrywa pompy blokuje sie we wlasciwej pozycji.

Naprawy
4.10 Wymiana panelu bocznego
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródla wody.
Urzadzenie jest swobodnie dostepne.
Urzadzenia wolnostojace: Blat robocz jest zdemontowy.667
4.10.1 Demontaz scianki bocznej
- Odkreć Šruby z paneli bocznych (1).


Rys. 1: Do zabudowy
- Odchylic panel od gory (2).
- Zwolnic panel z zatrzasków i wyjac poza podstawe (3).

Naprawy
4.10.2 Montaz scianki bocnej
- Wsunac panel w wyciecie w podstawie (1).

Rys. 2: Do zabudowy

- Docisnac panel boczny do urzadzenia (2).
- Przykrećic panel srbami (3).

Naprawy
4.11 Wymiana drzewiczek zewnetrznych
Warunek:
Urzadzenie odłaczone od zródia zasilania.
Urzadzenie jest odłaczone od zrodla wody.
4.11.1 Demontaz drzwickezewétrznych

Wykrecic tylko s Ruby wymienione w opisie kolejnych krokow.
- Otworzyc drzwiczki.
- Wykrecic czterny s Ruby.

3.

Zabepieczy drzwczki przytrzymujac je z jegnej strony.
Wykrcić dwie sm Ruby.

4.11.2 Montaž drzewiczek zewétrznych


Naprawy
Warunek:
Mata izolacyjna zostala poprawnie ulożona i przymocowan do wewnetrnezji plaszczyzny drzwiczek zewnetrzych.
Zawiasy sa przymocowane do drzwiczek wewnetrznych.
-
Zamknać drzewiczki wewnetrzne, nie pozwalajac na ich zatrzasniecie.
-
Nacisnac drzwiczki zewnetrze do gory ponizej panelu obslugowej (1).

- Docisnac drzwczki zewnetrze do drzwicek wewnetrznych i przytrzymac (2).
4.

Zabepieczyc drwpi przytrzymujac je z jegnej strony.
Otworzyc drzwiczki i zabepezicyc je, przykreçajc dwie szuby (s Ruby metalowa 4 x 11 mm).

- Zabezpieczy drzwiczki zewnetrzne czterema szubami (s Ruby metalowe 4 x 11 mm).


Naprawy
4.12 Wymiana panelu sterowania

Jesli modul sterujacy jest uzzkodzony, nalezy wymiemic caly panel sterowania.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenia jest odłaczone od zrodla wody.
Drzwi zewnetrze zostaly zdemontowane.
Drzwi zewneltzne zostaly zdemontowane (w pelni zintegrowane/zintegrowane).
4.12.1 Demontaż panelu obslugowego
- Odlaczyc zlacza elektryczne 2 panelu sterowania oraz czujnika braku nablyszcza-cza (1, 2).

- Odlaczyc uziemienie (3) (opcjonalnie).
- Otworzyc drzwi urzadzenia.
- Zabepieczyc panel sterowania przed upadkiem (przytrzyma go).
5.Odkrecic6srb.

- Zdemontowac panel sterowania.
4.12.2 Montaz panelu sterowania

Uzyc srb 4 x 16 mm.
Montaz w odwrotnej kolejnosci.

Naprawy
4.13 Mocowanie sprežyn drzewiczek
- Wjac oslone prowadnicy linki naciagowej.

2.1.Lekkouchylicdrzwiczki(1).
- Unieruchomic uchwyt linkw podstawie urzadzenia (2)
- Powoli zamknac drzwiczki (3).

System linki automatycznie polczy sie z zawiasem drzwiczek.
Naprawy
3.1.Lekko przymknac drzwiczki (4).
2. Przesunac uchwyt linki do tyfu i zwolnic zawias drzwiczek (5).
3. Otworzyc drzwiczki (6).
- Powtórzyc opisane czynnosci po drugiej stronie urzadzenia.

Naprawy
4.14 Wymiana blendy cokołowej

Obie stopy sā takie same i moga zostac zamienione pozycjami.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenia jest odłaczone od zrodla wody.
Drzwi zewnetrze zostaly zdemontowane.
Drzwi zewneltzne zostaly zdemontowane (w pelni zintegrowane/zintegrowane).
4.14.1 Demontaż blendy cokołowej
1.

Nieprawidlowy demontaž.
Nieprawidlowy demontazbove spowodowac uszkodzenie dwoch uchwytow. Jezeli tlyko jeder uchwyt zostanie uszkodzony, moza go zamienic stronami. Zaleca sie podlozyc cos pod przod urzadzenia, aby odciazyc blende cokolowa.
- Wzoyc srbokret w prowadnice (1) i poluzowac zatrzaski w doi.

3.Uniescblende.
- Stop demontujie sie w kierunku frontu (1).

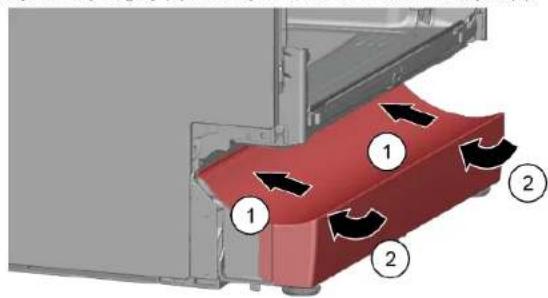

4.14.2 Montaz blendy cokolowej
- Wsunac stopy.
- Zalozyc blending od gory (1) iwcisnc w do momentu zakliknięcia (2).


Naprawy
4.15 Wymiana blachy cokolowej

Blacha cokolowa jest zlokizowana w dolnej przyedniaji czosci urzadze-nia.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródia wody.
Front mebla zostal zdemontowany (opcjonalnie).
Drzwi zewnetrzne zostaly zdemontowane.
Drzwi zewnetrzne zostaly zdemontowane (w pelni zintegrowane/zintegrowane).
Blenda cokolowa zostala zdemontowana (opcionalnie). 685
4.15.1 Demontaż blachy cokołowej
- Odkrecic dwie s Ruby (1).

-
Zwolnic zalrzaski (2).
-
Odchylic blache do srodka (1).

4.

Zaleznie od modelu, wyczka od EmotionLight jest przytwierdzona do podstawy.
Odblokowac wtyczke z zatrzasku (opcjonalnie) (2).
4.15.2 Montaz blachy cokołowey
Montaž wykonywač w odwrotnej kolejnosci.

Naprawy
4.16 Wymiana kanalu prunelewowego

Kanal przyelewowy jest zlokazowany w dolnej przyedniaj czeci urzadzenia.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenia jest odłaczone od zrodla wody.
Front mebla zostal zdemontowany (opcjonalnie).
Drzewiczki zewnetrzne zostaly zdemontowane.
Blenda cokolowa zostafa zdemontowana (opcionalnie), 685
Plyta cokolowa zostala zdemontowana. 686
4.16.1 Demontaz kanalu prunelewowego

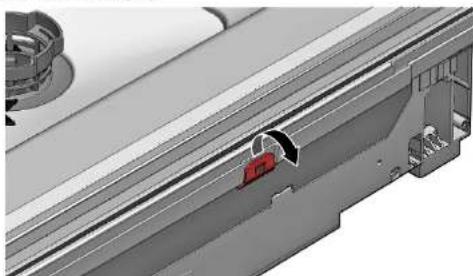

Pozostalosci wody
-
Podczas odłuczania węza odplywowego moga wylac są z niego resztki wody.
Nalezy ja wylapać lub usunać z panelu dennego przy pomoczy strzykawki. -
Wysunac mechaniz zatrzaskowy u góry (1, 2).

- Zwolnić zatrzask u góry.


Naprawy
3.1. Wsunac srbokret pod metalowy zaczep (1). 2. Delikatie zwolnic metalowy zatrzask (2).

- Podniaść i zȩdźćkanal przelebowy.

-
- Umiescić kanat przelewowy we wlasciwej pozycji (1).
-
Wsunac kanaf przelewowy w uszczelke (2).
- Wcisnac kanal przelewowy w prowadnicz uszczelki (3).
- Scisle zamocowac kanal przelewowy (4).
- Przypićkanalprzelewowy zatrzaskami (5).

4.16.2 Montaz kanalu prunelewowego

Szkody powodowane przy zease wskutek nieprawidlowego montazu kanalu przyelegewo!
Kanal przelewowy nalezy prawidlowo zamocowac u dofu w prowadnicy w podstawie urzadzenia.
Prawidlowo zatrzasnac kanal prunelewowy we walsciwej pozycji u gory.

Naprawy
- Sprawdzić zamocowanie z leewi prawej strony. 3. Sprawdzić stabilnosć zamocowania.


- Zatrzasnac metalowy zatrzask po lewej i prawej stronie.


Naprawy
4.17 Wymiana drzewiczek wewnetrznych
Warunek:
Urzadzenie odćzzone od zrodla zasilania. Urzadzenie jest odćzzone od zrodla wody
4.17.1 Demontaz drzwickek wewnetrznych
- Wykrecic s Ruby (1). 2. Wyjać drzewiczki wewnetrze do góry (2).

- Zabepieczycz zawias drzwickek srbami.
- Umieciec drzwickzki wewnetrze na zawiasie.
- Zabepieczycz drzwickzki wewnetrze srbami.
4.17.2 Montaž drzwickek wewétrznych
- Przełoźć uzszczelk drzwickzek do przyodu.
- Przesunac drzewiczki wewnetrzne za uzszczelk drzwiczek.
- Zamknac drzewiczki wewnetrzne.
- Przełoźć uzszczelk drzwickzek do góry.
Czȩsci boczne są skierowania do góry. - Przesunac zawias drzwickek do góry.

Naprawy
4.18 Wymiana zawiasu drzwickek
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone odźórda wody.
Urzadzenie jest swobodnie dostepne.
Zostafa zdemontowana lewa scianka boczn.678
Drzewiczki zewétrzne zostaly zdemontowane.
Zostaly zdemontowane drzwiczki wewnetrzne.
Panel sterowania zostal zdemontowany. 682
Zostaly zmontowane sprezyny drzwiczek. 683
Blenda cokolowa zostala zdemontowana,→685
Plyta cokolowa zostafa zdemontowana,→686
Zostal zdemontowany kanal przelewowy. 687
4.18.1 Demontaż zawiasu drzwiczek
-
- Zwolnic zaczep zatrzaskowy srbokretem (1).
-
Pociagnac zawias drzwiczek do przodu (2).

- Odłaczyc uziemienie od zawiasu drzwickzek.

4.18.2 Montaz zawiasu drzwickek


NIEBEZPICCENSTWO
Rzyko pozażenia pradem elektrycznym wskutek kontaktu z elementari znajdujacymi sie pod napieciem!
Nieberpieczencstwo utraty zycia wskutek paraZenia pradem elektrycznym w przypadku niepradwidowej naprawy
Czeci elektryczne powinny byc naprawiane przy wykwalifikowy nych elektrykwy.
- P0 naprawie nalezy przempowadzic test bezpieczentwa zgodny z przemipi si normy VDE 0701 (Niemcy) lub odpowiednimi przemipi si obowiazujacymi w kraju uzytkowania.

Naprawy
-
- Umiescić zawias na urzadzeniu (1).
-
Przesuwac zawias na dol (2) tak, by zostal zamocowany do urzadzenia.

2.
Niepodłaczenia zȩcza uziemienia要去 spowodowej obecność napiecie siediociego na drzwczkach.
Podłaczyc zlokce uziemienia.

4.19 Wymiana (dolnej) usszcelki drzwickek
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródla wody.
Drzewiczki zewnetrzone zostaly zdemontowane.
Plyta cokolowa zostala zdemontowana. 686
Blenda cokolowa zostala zdemontowana (opcjonalnie). 685
Sprezyny drzwiczek zostaly zdemontowane.
Panel sterowania zostaf zdemontowany.
Zostafa zdemontowana wiazka kabli u dolu z prawej strony.
4.19.1 Demontaz usczelki drzewiczek
- Wymontowac dwa zatrzaskimocujace na dolnej uszczelce drzwiczek (1, 2).

- Odlaczyc kanal pruneleowy.

- Podnieszć i zdjadc rynne przelewowa


Naprawy
- Zdemontowac dolna usczelke drzwickek z drzwickek wewnetrznych.

4.19.2 Montaz uszczelki drzwickek
- Zamocowac lewaj prawa nasadke uszczelniajaca do szyny uszczelniajacej z uszczelka drzwiczek.

- Wsunac usczcelke drzwickek z wypustem uszczelniajacym do drzwickek we-wnetrznych.
- Zabepieczyuszczelk drzwiczek dwoma zatrzaskami mocujacymi.

Naprawy
4.20 Wymiana (gornej) usczcelki drzewiczek
Warunek:
Urzadzenie odćzzone od zrodla zasilania. Urzadzenie jest odćzzone od zrodla wody
4.20.1 Demontaz usczelki drzewiczek
Wyjac usczelke drzwickek z ramy wewnetrznej.
4.20.2 Montaz uszczelki drzwiczek
Przed montaem uzczelke drzwickek nalezy przyciac na odpowiednia dlugosc. Wynosi ona 1750 mm dla urzadzen o wysokoosci 81 cm i 1850 mm dla urzadzen o wysokoosci 86 cm.
- Przygototowac odpowiednia uszczelke drzwiczek.
- Sprawdzić prawidlowość poźycji montażowej profilu uzczelniajȩcego.

- Biala kropka musi sie znajdowac na jegnym poziomie z paskiem gniazda uszczelki.

4.

Uszczelka nie要去c pofaldowana ani scijsneta w naroznikach. Uszczelka jest przycieta ukoosnie na koncach, a jej konice sa odigierte z przodu na boki w strone komory.
Wyprostowac uzczelke pod drzwickkami wewnetrzyni. Uszczelka powinna sieznajdowac jak najblzej scianki bocznej komory.

Prawidlowo zmontowana usczelka drzwickek:


Naprawy
4.21 Wymiana oswietlenia EmotionLight

EmotionLight znajduje sie w gómej przyednie jęwnétrznej czȩsci zbiornika pluczȩcego.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenia jest odłaczone od zrodla wody.
Urzadzenie jest swobodnie dostepne.
Zostal zdemontowany blat roboczny (opcjonalny).
Zostafa zdemontowana prawa oslona boczna (opcjonalna).→678
4.21.1 Demontaz EmotionLight
- Zwolnić znajdujacy sie z tylu zaczep (1).

- Wyjac uchwyt do gory (2).
-
Odlaczyc wtyczke zla cza (u dolu z prawej strony z przodu urzadzenia).
-
Odlaczyc zlacze elektryczne od moduluzasilajacego.

- Wyjac EmotionLight z urzadzenia.
4.21.2 Montaz EmotionLight
- Wsunac uchwytwrame zbiornika placzacego (1).


Naprawy
- Zaccepiczaczep (2).
3


Zamontowac kabel u dolu z prawej strony.


Naprawy

Rys. 3: Kabel plaski
- Podączyć wtyczke.

Naprawy
4.22 Wymiana wskaznika TimeLight

Wskaznik TimeLight nalezy wymiennieć tylko jako kompletny podzespol. Modul TimeLight jest zamoccowany do tylnej strony pltyc kokołowej.
Warunek:
Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródia wody.
Blenda cokolowa zostala zdemontowana. 685
Plyta cokolowa zostala zdemontowana i obrocona.686
4.22.1 Demontaž TimeLight
- Lekko odgiac zatrzaski do zewnatrz (1).

- Wyciagnac modui TimeLight do gory z prowadnicy (2).
4.22.2 Montaz TimeLight
- Odegić zatrzaski z powrotem (1).

- Wcisnac modul TimeLight do gory w prowadnicce (2).
- Podlączycz zlacze elektryczne.

Naprawy
4.23 Wymiana Gap illumination
Warunek:
Urzadzenie odłaczone od zródia zasilania.
Urzadzenie jest odłaczone od zrodla wody.
Zostaly zdemontowane drzwiczki zewnetrzne.
Zostal zdemontowany panel obslugowy.
4.23.1 Demontaz Gap illumination
1.1.Zwolnic zatrzask (1).
- Odlaczyc zlacze elektryczne od modulu obslugowego (2).

2.1.Zwolnicznajdujacysiztyluzacep(1).
- Wyjac swiatlowod (2).



Naprawy
3.1. Zwolnic zaczep zatrzaskowy (1).
- Podniieszec uzychy tychy elektronicznej i wyjać go z ramki modulu oblsugowego (2).

- Wsunac uchwyt plytki elektronicznej do ramki modulu obstugowego.

- Zablokowac go tak, by nastapilo "kliknięcie".

- Włoźcy swiatłowód i zamocstaw go tak, by nastAPO "klikniść".

- Podlączyć przyzwód do moduł obstrugowej.
Dicas de resolution - Maquina de lavar loça
Sobre este documento. 704
1.1 Informacao importante 704
1.1.1 Finalidade 704
1.2 Explicacao dos simbolos 704
1.2.1 Niveau de perigo 704
1.2.2 Simblos de perigo 704
1.2.3 Estrutura dos avisos 705
1.2.4 Simbolosgerais 705
A Seguranta. 706
Purtalj mnuji de protecje.
Pericol de zdrobire in timpul lucarrior de reparatie, intreitrinene, depanare si service, din cauza componentel grele si mobile
Purtati incaltamnte de protectie.
Fixati componentele grele impotrivacaaderi.
- Nu vā sprijiniti cu parti ale corpului de componenteile mobile.
4.8 Vymena krytu na praci prostriedok 799
4.8.1 Odstränenie krytu na praci prostriedok 799
4.8.2 Vlozenie pruziny 799
4.8.3 Montaz krytu na praci prostriedok 799
4.9 Vymena viecka cerpadla na odpadovu vodu 800
4.9.1 Odoberanie viecka cerpadla na oppadovu vodu 800
4.9.2 Montaz viecka cerpadla na odpadovu vodu 800
4.10 Vymena boceho panela 801
4.10.1 Odstranenie boceho panelu 801
4.10.2 Montaz boceho panelu 802
4.11 Vymena vonkajsch dvierok 803
4.11.1 Odoberanie vonkajsch dvierok 803
4.11.2 Montaz vonkajschdvierok 803
4.12 Vymena ovladacieho panelu 805
4.12.1 Odstranenie ovladacieho panelu 805
4.12.2 Montazovladacieho panelu 805
4.13 Zaistenie pruzin dvierok 806
4.14 Vymena spodneho panelu 808
Riziko poranenia na ostrzych hranach!
Noste ochranné rukavice.
Riziko pomliażdenia poças opravy, udržby, riesenia problémov a servisu na tázkych a pohybućích sa componentoch
Noste ochrannu obuv.
Zaistite tazke komponenty protipadyu.
- Nesiahajte konçatinami do pohybjucich sa componentov.
Riziko ohrozenia bezpečnosti/funkčnosti spotrebíca!
Použivajte len originé nahradné diely.
Riziko poškodenia elektrostaticy citlivych componentov (ESD)!
Nedotykajte sa modulov vratane pripojok a vedeni vodičov.

Nástroje a pomôcky
| Oznacenie Detaily Snímky | ||
| Skrutkovač Torx T20 s olvorom [00340764] | 100 mm, pre skrutky s bezpeč-nostnám Čapom | |
| Skrutkovač Torx T15 | Dlžka 80 mm | |
| Plochý skrutkovač Čepef 10 mm x 1,6 mm x 200 mm | ||
| Kliešte Špicaté [00340871] | Dlžka: 200 mm, rovné | |
2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 789 z 989

Oprava
4.1 Vymena pracovnej plochy
Požiadavka:
- Ulozte predymety na umytie.

4.8.1 Odstranenie krytu na praci prostriedok
- Posuhte kryt na pracif prostriedok o 5 mm.
- Vypáčě kray na proci prostriedok na spodnéj strane von z vodiacich kofajnic a mezvlte kray na proci prostriedok na homej strane von z vodiacich kofajnic.
- Vyberte pruzinu.
4.8.2 Vlozenie pruziny
- Vlozte dlhy koniec pruziny do otvoru davkovacieho zariadenia (1).

4.19.1 Odoberanie tesnenia dvierok
- Z vnutornych dvierok odmontujte spodne tesnenie dvierok.

4.19.2 Montáz tesnenia dvierok
- Napasujte tesniaci kryt s tesnenim na dvierka na favej a pravej strane do dražky na tesnenie.

- Vlozte lesenie dvierok spolu suzatvaracou klapkou do vnutornych dvierok.
- Zaistite tesnenie dvierok pomocou dvoch zachytavacich uchytiek.

Oprava
4.20 Vymena (horného) tesnenia dvierok
Požiadavka:
4.20.1 Odoberanie tesnenia dvierok
Z vnutorneho ramu odmontujte tesnenie dvierok.
4.20.2 Montáz tesniena dvierok
Tesnenie dvierok sa musi orezat na spravnu dlzku pred montaizou. To je 1750 mm pre spotrebice s vskou 81 cm a 1850 mm pre spotrebice s vskou 86 cm.
Koniec tesnenia umiestnite rovno doprodu pod vnutorné dvierka. Tesnenie by malo opierat o bok nadoby do maximnej moznej miery.

| Splošni simbol Pomen | |
| i | Identifikacja posebnega nasveta (besedi- lo in/ali silka) |
| f | Identifikacja preprostega nasveta (samo besedilo) |
| Identifikacja povezave na video vadniko |
| Splošni simbol Pomen | |
| Identifikacja potrebnih orodij | |
| Identifikacja potrebnih predpogojev | |
| Identifikacja pogoja (çe ..., potem...) | |
| Identifikacja realizata | |
| [Zaćetak]Identifikacja tipke ali gumba | |
| [00123456]Identifikacja stevilke dela | |
| Slanje Identifikacja prikazanega besedila/ | knna (na zaslunu aparata) |
Preglednica 3: Splosni symboli
Varnost
2.1 Splośna varnostna navodila
2.1.1 Vsi gospodinjski aparati
Nevarnost elektricega udara zaradi delov pod napetostjo!
