KULLANIM KILAVUZU DF1033LEVV Profilo

Onarim ipuçları - Dondurucu

1 Bu dokumen hakkinda 523

1.1 Onemli bilgi 523

1.1.1 Amaci 523

1.2 Sembollerinin aciklamasi 523

1.2.1 Tehlike kademeleri 523
1.2.2 Tehlike sembolleri 523
1.2.3 kaz bilgilerinin yapisi 524
1.2.4 Genel semboller 524

Güvenlik 525

2.1 Genel Güvenlik bilgileri 525

2.1.1 Tum ev gereçleri 525

Ekipman ve yardim 526

Onarim 527

4.1 Kapi contasin degistirilmesi 527

4.1.1 Kapi contasinin cikartilmasi 527
4.1.2 Kapi contasinin takilmasi 527

4.2 Kapi tutamaginin degistirilmesi 530

4.2.1 Kapi tutamaginin cikartilmasi 530
4.2.2 Kapi tutamaigin takilmasi 530

4.3 Easy opening handle tutamagin degistirimesi 531

4.3.1 Easy opening handle tutamağın seksülmesi 531
4.3.2 Easy opening handle tutamaigin takilmasi 531

4.4 Kapinun ust mentesesinin degistirilmesi 532

4.4.1 Kapi mentesinin sokiulmesi 532
4.4.2 Kapi mentegesinin takilmasi 534

4.5 Kapinin ust menteşesinin degistirilmesi (gostergeli kapi) 535

4.5.1 Kapi menteşesinin sokulmesi 536
4.5.2 Kapi menteşesinin takilmasi 537

4.6 Kapin alt mentesesinin degistirimesi 538

4.6.1 Kapinin alt menteşesinin degistirilmesi 538
4.6.2 Kapinin alt menteşesinin takilmasi 538

4.7 Raf yuzeyinin degistirilmesi 539

4.7.1 Raf yuzeyinin cikartilmasi 539
4.7.2 Raf yüseyinin takilmasi 539

4.8 Dondurulacak gida kabinin degistirilmesi 540

4.8.1 Dondurulacak gida kabinin cikartilmasi 540
4.8.2 Dondurulacak gida kabinin takilmasi 540

4.9 Buzmatigin degistirilmesi 541

4.9.1 Buzmatigin cikartilmasi 541
4.9.2 Buzmatiqin takilmasi 541

4.10 LED Üst aydinlatmanin degistirilmesi 542

4.10.1 LED Lambanin sokulmesi 542
4.10.2 Ust LED isigin takilmasi 543

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Bu dokūman hakkinda

Tehlike sembolū Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

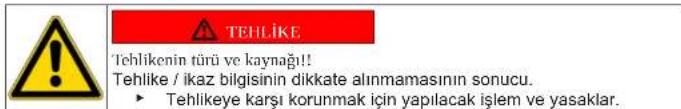

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

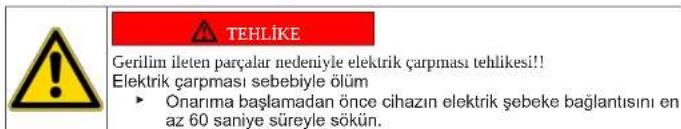

Asagidaki omekte, gerilim ileten parcalar nedeniyle olusabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgisiti gesterilmisir. Tehlikeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel sembol Anlami
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir güvenilik testiGPCKEsTIRilmilar.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilime riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanımlama Detaylár Gırkınlçın
Koruyucu bez [00342013]	60 cm x 50 cm
Yildiz Tornavida PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Düz tornavida Biçak	2,4 mm x 0,4 mm x 60 mm, [00341820] numarlı kit icinde

1. Kapi contasin sag ve sol kosedeki oluklardan kurtarin.

1. Kapi contasin oluktan disani cekin.

Kap contasi gikartilmistir.

4.1.2 Kapi contasinin takilmasi

i	Yeni kapi kontasin kaliniği, eskapi kontasin kaliniğindan biraz farkli olalilir. Bu, kapinin kapanma özelligi ne uzun surelı ilevini etkilemez.
i	Cihazinizda ayarlanabilir menteşeler vya menteş ekleri varsa, kapinin kapanma özelligi daha sonra optimize edebilirsiniz.
i	Kapi kontasindaki;kucukyan delikler,islevseldir(havalandirma icin gereklidir). Bunlar üretim hatasi degildir.

Onarim

1. Conta icin olugu hasar bakimindan kontrol edin.

1. Conta icin oluk hasarili ise,
2. Müstperi hizmetleriyle irtibata gecin.
3. Kapiutasinda hafif deformasyon normalir ve containin islevini

Kapi contaginda haif deformasyon normalir ve containin islevini

etkilemez. Kapi contasiin cinaza yerlestirmed once containin duizletilmesi onerilir.

Kapi contasini bir sac kurutma makinesi veya sicak suyla isitin ve manuel olarak

sekillendirin.

1. Contanin koseelerini utten ve alltan oluga itin.

Onarim

1. Contanin tamamini adim adim olugun injine bastirn.

Kap contasi takilmsti.

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Duz tornavida Biçak 10 mm x 1,6 mm x 200 mm

Ön kopul:

Cihazin fişçekilir.
Kaplaçık.

4.2.1 Kapi tutamaginin cikartilmasi

1. lki vidali kapagi sikartin (1).
2. Vidalar sokun (2).
3. Kapi tutamagini cikartin (3).

Kapi tutamagi cikartilmisir.

4.2.2 Kapi tutamaginin takilmasi

Tersiraile montedein.

Onarim

4.3 Easy opening handle tutamagin degistirilmesi

Özel yardımcyar ekipman:

Yildiz Tornavida PH2
Onkopul:
Cihazin fisi gekilir.
Kapaiacik.

4.3.1 Easy opening handle tutamagin dokulmesi

1. Easy opening handle tutamağınin kapagıni cikarin (1).
2. Vidualar sokun (2).

Easy opening handle tutamaigi sokuldu.

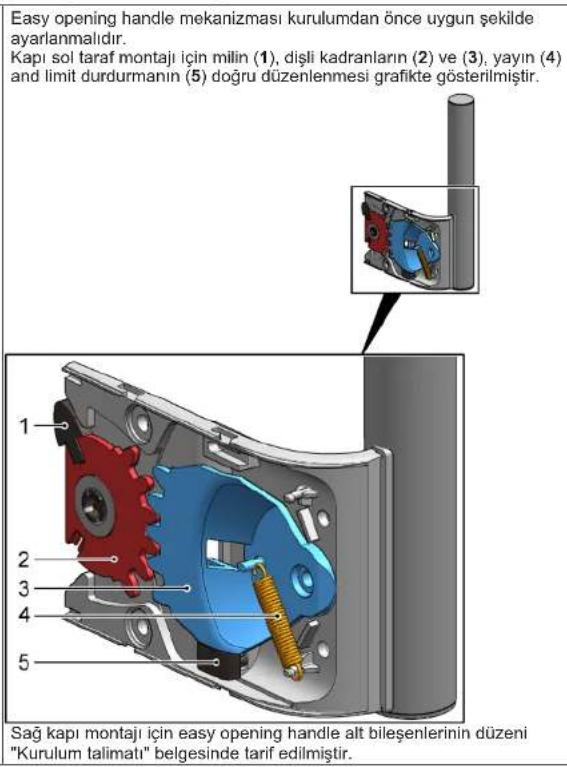

4.3.2 Easy opening handle tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin ust menteşesinin degiistirlimesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Onkopul:

Cihazin fisi cekilir.
Cihazin ic donanimlari cikartilmisir.

4.4.1 Kapi menteşsein sokulmesi

Onarim

1. Cihazi arka tarafina yatirn.

2.1. Ust menteş Kapagimi iki tarafa da bastirin (1).

1. Ust menteş Kapaginci cikartin (2).
2. Üst menteşekapagimi dokun (3)

Onarim

3.1. Vidalari sokun (1).

1. Ust menteşeyi Çikartin (2).

Kapinin ust menteşesiçikartilmistr.

4.4.2 Kapi mentalesinin takilmasi

Tersiraile montedin.

Onarim

4.5 Kapinin ust menteşesinin degiistirilmesi (göstergeli kapi)

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

UYARI

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirmeldir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

A DIKKAT

Keskin koser!

Kesik yaralanmalari

Koruyuc eldiven kullanimalidir.

UYARI

Egilmi cihazlarin kaymasi!

Kemik kiriilmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

DIKKAT

Vidalarin geşetilmesi nedeniyle parçalarin duşme tehlikesi!

isen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

DIKKATI

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri duşmeye kırkı emniyete alin.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikesill! Onarimin dizgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrikl parcalarin onarimi kalifiye bir elektrik uzmani tarafindan geckelteitrilmelidir.
Onarim sonrasida VDE 0701 vya likebye duzenlemeler uyarinca bir gvenlik testi gergelekrilmedelir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik carpmasi tehlikes!!

Elektrik carpmasi sebebyle olum

Onarima baglamadan once cihazin elektrik sebeke baglantusini en az 60 saniye sureyle sikun.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlar cikartilmustir.

Onarim

4.5.1 Kapi menteşisin sökülmesi

1. Cihazi arka tarafina yatirin.

Onarim

2.1 Üst menteşepağıni iki tarfıda bastirin (1).

1. Ust menteş kapaçıni Çikartin (2).
2. Üstmentede kapagini dokun (3).

3.1.Kablo kutusu kapagini qikartin (1). 2.Kablo korumasini qikartin (2).

1. Elektrik kablo/soket baglantisini sokunuz (3).
2. Vidalari sokun (4)
3. Ust menteşeyi cikartin (5).

Kapinun ust menteşesiçikartilmıstir.

4.5.2 Kapi mentessein takilmasi

Ters sira ile monte edin.

Onarim

4.6 Kapinin alt menteşesinin degistirilmesi

Özel yardımcyar ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Aig, buyuk cihazlar!

Sirt ve kas yaralanmalari

Cihaz kapisini ckarma islemi sadece egilimi uzmanlar tarafindan gereglekstirmeldir.
Cihazi hareket ettirmek icin iki kisi gereklidir.
Sadece uygun aletler ve ekipmanlar kullanin.

Keskin koser!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

Egilmi cihazlarin kaymasi!

Kemik kirlmalar / carpma sonucu yaralanmalar

Cihazlari kaymaya karşi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin du smtehlikesi!

sen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete aln.

Vidalarin gesetilmesi nedeniyle parcalarin duşme tehlikesil

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

BileşenleriDFSmeye karsi emniyete alin.

Onkopul:

Cihazin fisi gekilir.
Cihazin ic donanimlari cikarilmistr.
Cihaz arka tarafina yatirimistir.
Ust mentese cikarilr.535

4.6.1 Kapin in alt menteşsin degişirilmesi

1. Kapiyi dokun.

2.1.Vidayi sokun (1).

1. Alt menteseyi (2) cevirin.
2. Alt menteseyi (3) cikarin.

Alt menteşçikartilmistr.

4.6.2 Kapinin alt mentessein takilmasi

Ters sira ile monte edin.

Onarim

4.7 Raf yüzeyinin degişirilmesi

Onkopul:
Kaplaçık.

4.7.1 Raf yüseyinçikartilmasi

Raf yuzeyini disari cekin.

Raf yuzeyi cikartilmisir.

4.7.2 Raf yüzeyinin takilması

Ters sira ile monte edin.

Onarim

4.8 Dondurulacak gida kabinin degistirilmesi

Onkopul:
Kaplaçık.

4.8.1 Dondurulacak gida kabinin cikartilmasi

1. Dondurulacak gida kabini tamamen disari cekin (1).
2. Dondurulacak gida kabini cikartin (2).

Dondurulacak gida kabi cikartilmstir.

4.8.2 Dondurulacak gida kabinin takilmasi

Tersiraile montedein.

Onarim

4.9 Buzmatigin degistirilmesi

Onkopul:
Kaplaçık.

4.9.1 Buzmatigin cikartilmasi

1. Dondurulacak gida kabinin raf yuzeyini buzmatik ile birlikte disari cekin (1).

2. Buzmatigi cikarlin (3).

Buzmatik cikartilmisir.

4.9.2 Buzmatigiin takilmasi

Tersiraile monte edin.

C

Onarim

1. LED isigni ileri hareket ettirerek sokun.

LEDisigsokuldu.
4.10.2 Üst LED İsinin takilması
Ters sira ile monte edin.
