Tekniset tiedot	Uppokaappi pakastin, tilavuus 330 litraa, energialuokka F, melutaso 42 dB
Mitat	Korkeus: 185 cm, Leveys: 70 cm, Syvyys: 70 cm
Käyttö	Sähköinen lämpötilansäätö, LED-valaistus, läpinäkyvät laatikot paremman näkyvyyden takaamiseksi
Huolto	Käsin sulatus, sisäpuolen puhdistus suositellaan 6 kuukauden välein
Turvallisuus	Lukitusjärjestelmä, lämpötilahälytys, ylikuormitussuoja
Yleiset tiedot	2 vuoden takuu, vuotuinen energiankulutus 300 kWh

Usein kysytyt kysymykset - DF1033LEVV Profilo

Miksi Profilo DF1033LEVV -pakastimeni ei jäädy kunnolla?

Tarkista, että lämpötila on säädetty oikein välille -18b0C e4e4n -20b0C. Varmista myös, ettei ruoka este4 ilman kiertoa pakastimen sise4lle4.

Kuinka sulatan Profilo DF1033LEVV -pakastimeni?

Irrota laite pistorasiasta ja anna jään sulaa luonnollisesti. Käytä astiaa sulamisveden keräämiseen ja puhdista sisäosa puhtaalla liinalla.

Onko pakastimen melutaso normaali, jos se on kova?

Kevyt ääni on normaalia, mutta jos melu on kovaa tai epätavallista, tarkista, että pakastin on tasapainossa eikä kosketa muita esineitä.

Mitä teen, jos Profilo DF1033LEVV -pakastin ei käynnisty?

Tarkista, että pakastin on oikein kytketty ja pistorasia toimii. Testaa toisella laitteella varmistaaksesi.

Kuinka puhdistan pakastimeni sisäosan?

Käytä seosta kuumaa vettä ja mietoa saippuaa. Vältä voimakkaita kemikaaleja, jotka voivat vahingoittaa pintoja.

Voinko säilyttää kuumia ruokia pakastimessa?

On suositeltavaa antaa ruokien jäähtyä huoneenlämpöisiksi ennen pakastimeen laittamista, jotta sisälämpötila ei nouse.

Kuinka kauan ruoka säilyy pakastimessani?

Se riippuu ruoan tyypistä, mutta yleisesti useimmat ruoat säilyvät 3-12 kuukautta. Katso säilytysohjeet lisätietoja varten.

Miten tiedän, onko pakastimen ovi kunnolla kiinni?

Tarkista, että oven tiiviste on puhdas ja hyvässä kunnossa. Vinkki on laittaa paperinpala oven ja pakastimen väliin; jos sitä on vaikea vetää pois, tiiviste on kunnossa.

Onko Profilo DF1033LEVV -pakastimessa energiansäästötila?

Tarkista käyttöohjeesta, onko mallissasi eco-tila. Muussa tapauksessa vältä oven avaamista liian usein ja pidä lämpötila vakaana.

Mitä teen pitkäaikaisen sähkökatkon aikana?

Jos katko kestää yli 24 tuntia, pidä pakastimen ovi suljettuna lämpötilan säilyttämiseksi. Tarkista ruoka pilaantumisen varalta virran palautumisen jälkeen.

KÄYTTÖOHJE DF1033LEVV Profilo

Tööristad ja abinoud. 142

Remont. 143

4.1.1 Uksetihendi eemaldamine 143
4.1.2 Uksetihendi paigaldamine 143

4.2 Kaepideme vahetamine 146

4.2.1 Kaepideme eemaldamine 140
4.2.2 Kaepideme paigaldamine 149

4.3 Lihtsalt avatata kaepideme easy opening handle vahetamine 147

4.3.1 Lihtsalt avatava kaepideme easy opening handle eemaldamine... 147
4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine... 147

4.9.1 Jäakuubikute resti eemaldamine 157
4.9.2 Jäakuubikute resti paigaldamine 157

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
- Kinnitage rasked osad allakukkumise vastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Määramine Üksikasjad Kujutised
Kailserie [00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend poorest paremast jaVASAKUST nurgast.

4.1.2 Uksetihendi paigaldamine

Soojendageuksetihenditfoi voi sooja veega ja vormige seda kasitsi.

Kukkuvalest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

Kinnitage osa allakukkumise vastu.

Noue:

4.9.1 Jäkuubikute resti eemaldamine

4.9.2 Jäkuubikute resti paigaldamine

Paigaldage vastupidises jarejekorras.

Remont

Liikuvatest osadest tingitud elektrilögi oht!

Korjausvinkit - Pakastin

Tämä asiakirja 161

1.1 Tärkeita tietoja 161

1.1.1 Tarkoitus 161
1.2 Symboleiden merkitys 161
1.2.1 Vaaratasot 161
1.2.2 Varoitusmerkit 161
1.2.3 Varoitusten rakenne 162
1.2.4 Yleiset symbolit 162

A Turvallisuus. 163

2.1 Yleiset turvallisuusohjeet 163
2.1.1 Kaikki kotitalouskoneet 163

Tyokalut ja apuvalineet. 164

Korjaus. 165

4.1 Oven tiivisteen vaihtaminen 165

4.1.1 Oven tiivisteen poistaminen 165
4.1.2 Oven tiivisteen asennus 165

4.2 Ovenkahvan vaihtaminen 168

4.2.1 Ovenkahvan poistaminen 168
4.2.2 Ovenkahvan asennus 168

4.3 Easy opening handle -kahvan vaihtaminen 169

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen ... 169
4.3.2 Easy opening handle -kahvan asennus 169

4.4Oven ylasaranan vaihtaminen 170

4.4.1 Oven saranan poistaminen 170
4.4.2 Oven saranan asennus 172

4.5 Oven ylasaranan vaihtaminen (naytolla varustettu ovi) 173

4.5.1 Oven saranan poistaminen 174
4.5.2 Oven saranan asennus 175

4.6Oven alasaranan vaihtaminen 176

4.6.1 Oven alasaranan vaihtaminen 176
4.6.2 Oven alasaranan asennus 176

4.7 Hyllyn vaihtaminen 177

4.7.1 Hyllyn poistaminen 177
4.7.2 Hyllyn asennus 177

4.8 Pakastelokeron vaihtaminen 178

4.8.1 Pakastelokeron poistaminen 178
4.8.2 Pakastelokeron asennus 178

4.9 Jaapala-automaatin vaihtaminen 179

4.9.1 Jäpala-automaatin poistaminen 179
4.9.2 Jäpala-automaatin asennus 179

4.10 LED-ylaloron vaihtaminen 180

4.10.1 LED-valon poistaminen 180
4.10.2 LED-ylalion asennus 181

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjamaan laitteita itse ekologista sunnuellua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisinn.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisalvii esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

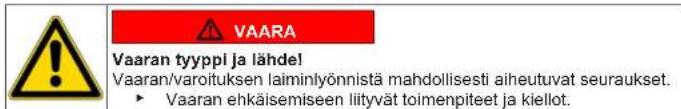

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

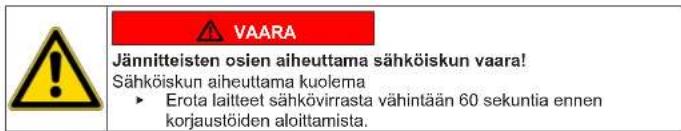

Seuraavassa esimerkissä naytetaan varoitus, joka varoittaa jannitteisten osien aiheuttamasa sakhokusta. Vaaran valltamiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbol

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäineita.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkia
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisä vaaraosia.

Staattiselle sahkolle herkklen componentlien (ESDS) vaurloitumisen risikl
- Alä koske moduleihin, liitannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
Phillips- ruvimmunei PHI2
Torx-kärki TX20 [00340865]	6,3 mm (1/4")
Uraruimmunei Tera	2,4 mm x 0,4 mm x 60 mm, pakkauskessa [00341820]	1

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 164 alkaa 543

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:
Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Inrota oven tiiviste urasta oikeassa ja vasemassa nurkassa.

1. Veda oven tiiviste ulos urasta.

Oven tiiviste on poistetu.

4.1.2 Oven tiivisteen asennus

i	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkān aikavällin toimintaan.
j	Jos laitteessa on säädettävät saranat tai saranan kinnittimet, voit optimoida sulkeutumista myöhemmin.
i	Oven tiivisteen sivuilla olevat pienet reliät ovat toiminollisia (tarvitaan ilmanvaithoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, etta tiivistettä varten oleva ura e i ole voittunut.

1. Jos tiivisteen ura on vioittunut.

2. Ota yhteytä asiakspalveluun.

3. Oven tiivisteen pienet vaantymat ovat normaaleja eikia nillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteesen.

Kuumenna oven tiivistetta hiustenkuiivaajalle tai kuumalla vedellä ja muotoile se kasin uudelleen.

1. Työnnä tiivisteen nurkat yihäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vahitellen uraan.

Oven tiiviste on asennetu.

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 167 alkaa 543

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]
Uraruuvimeisseli Tera 10 mm x 1.6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierra kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistettu.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järestykssaa.

Korjaus

4.3 Easy opening handle -kahvan vaihtaminen

Erikoistyökalut:

Phillips-ruuvimeisselli PH2
Vaatimus:
Kone on erotetu teholahteestä.
Ovi on auki.

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen

1. Poista Easy opening handle -kahvan suojus (1).
2. Kierrä kaksi ruuvia auki (2).

Easy opening handle -kahva on poistettu.

4.3.2 Easy opening handle -kahvan asennus

Asenna vastakkaisessa jarestyksessaa.

Korjaus

4.4 Oven ylasaranan vaihtaminen

Erikoistyökalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettu jannmattilaisten tulisi suorittaa laitteen oven poistamisen littyvat vaihiee.
Laitteen siirtamiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia tyokaluja ja valineita.

Terayat reunat!

Viltovammat

Kayta suojakaseiteita.

Kallistetun koneen luiskahtaminen!.

unmurtumat/murskavammat

Estä koneiden luiskahtaminen.

Ruuvienavaamisestaaiheutuvaosiputoamisenriski!

ukkaantuminen putoavien osien vuoksi
- Estä componentinutoaaminen.

Ruuiven avamisesta aineutuva osien putaismen riski

Vauriot koneen mulle osille tai asiakkaan kodille, esim. lattia.

• Estä componentin putoaminen.

Vaatimus:

Kone on erolettu teholahhteest.
Laitteen sisälä olevat lisävarusteet on poistetu.

4.4.1 Oven saranan poistaminen

Korjaus

1. Aseta laite selalleeen.

2.1. Paina ylasaranan suojusta kummallakin puolella (1).

1. Ota ylasaranan suojus ulos (2).
2. Poista ylasaranan suojus (3).

Korjaus

3.1. Kierra kaksi ruuvia uaki (1). 2. Poista ylasarana (2).

Oven ylasarana on poistetu.

4.4.2 Oven saranan asennus

Asenna vastakkaisessa järestykssaa.

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 172 alkaa 543

Korjaus

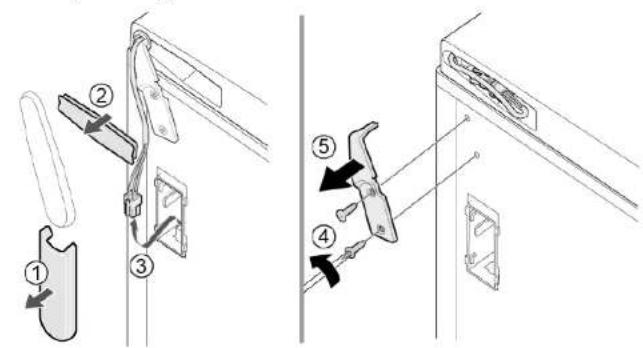

4.5 Oven ylasaranan vaihtaminen (naytollva varustetu ovi)

Erikoistyökalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selan ja lihasten yammad

Vain koulutettuwen ammattilaisten tulisi suorittaa laitteen oven oponistameen littyvat vaihiee.
Laitteen siirtamiseen tarvitaan kahta ihmistä.

Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Terayat reunat!

Viltovammat

Kayta suojakaseita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

ukkaantuminen putoavien osien vuoksi

Estä componentinutoaaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä componentinutoaaminen.

VAARA

Jannitteisten osien aiheuttama sahköiskun vaara!

Sahköiskusta aiheutuva hengenvaara vaarän koriauksen tapauksessa

Sahkooisien korjaus tulisi antaa patevien sahkooasentajien

suoritettavaksi.

Pyydä kɔjauksen jälkeen suorittamaan VDE 0701-saadoksen tai

maakohjaisten saadosten mukainen turvallssuustesti

VAARA

Jannittelsten osien alheuttama sahköiskun vaara!

hköiskun aiheuttama kuolema

Erotalaitteet sahkovirrasta vahintaan 60 sekuntia ennen

koraustoiden aloittamista

Vaatimus:

Kone on erotetu teholähteestä.
Laitteen sisallä olevat lisavarusteet on poistetu.

Korjaus

4.5.1 Oven saranan poistaminen

1. Aseta laite selalleeen.

Korjaus

2.1. Paina ylasaranan suojusta kummallakin puolella (1).

1. Ota ylasaranan suojus ulos (2).
2. Poista ylasaranan suojus (3).

3.1. Poista kaapelirasian suoju (1).

1. Poista kaapelisuojus (2).
2. Irrota sahkolitantä (3).
3. Kierrä kaksi ruuvia auki (4).
4. Poista ylasarana (5)

Oven ylasarana on poistetu.

4.5.2 Oven saranan asennus

Asenna vastakkaisessa järistyksessä.

Korjaus

4.6 Oven alasaran vaihtaminen

Erikoistyökalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selan ja lihasten yammad

Vain koulutettu jammattlaisten tulisi suorittaa laitteen oven oponstamisen littyvat valiehe.
Laitteen siirtamiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Terayat reunat!

Viltovammat

Käytä suojakaseiita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Junmurtumat/murskavammat

Estakoneidenluiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

pukkaantuminen puloavien osien vuoksi

Estäkomponentinutoaaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä componentin putoaminen.

Vaatimus:

Kone on erotetlu teholalteest.
Laitteen sisälä olevat lisāvarusteet on poistetu.
Laite on asetetu selalleeen.
Yljasara on poistetu.173

4.6.1 Oven alasaranan vaihtaminen

1. Poista ovi.

2.1. Kierrruuvi auki (1).

1. Kierr alasarana ulos (2).
2. Poista alasarana (3).

Alasarana on poistetu.

4.6.2 Oven alasaran asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.7 Hyllyn vaittaminen

Vaatimus:
Ovi on auki.

4.7.1 Hylyn poistaminen

Vedahyilly ulos.

Hilly on poistettu.

4.7.2 Hylyn asennus

Asenna vastakkaisessa jarjestyksessa.

Korjaus

4.8 Pakastelrokeron vaihtaminen

Vaatimus:
Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Veda pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistelu.

4.8.2 Pakastelokeron asennus

Asenna vastakkaisessa järéstjysksessä.

Korjaus

4.9 Jaapala-automaatin vaihtaminen

Vaatimus:
Ovi on auki.

4.9.1 Jäpala-automaatin poistaminen

1. Veda ulos pakastelokero jäpala-automaatin kanssa (1).
2. Avaa lukitukset (2).
3. Poista jaapala-automaatti (3).

Jäapala-automaatti on poistetu.

4.9.2 Jaapala-automaatin asennus

Asenna vastakkaisessa järrestykssessä.

Korjaus

4.10 LED-ylavalon vaihtaminen

Erikoistyokalut:

Uraruuvimeisseli Tera 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaailla LED-valolla.
Vain huoltopalvelu tai valtuutetut teknikot savat korjata namā valot!

VAARA

Jännitteisten osien aiheuttama sähköskun vaara!
Sähköskusta aiheutva hengenuva värän korjauksen tapauktessa Sähköosien korjaus tulisi antaa patevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädoksen ta maakohätaisten saädösten mukainen turvallisuustesti.

VAARA lanniteocten oien aiboutama

Sahköskun alheuttama kuoilema
Erotla iatteet sahkovirrasta vahintaan 60 sekuntia ennnen
korjaustöden aloitammista.

HUOMAA

Teravat reunat!
Viltovammat
Kätya suojakāsineita.

Vaatimus:

Kone on erotettu teholahteesta.
Ovi on auki.
Sisällä olevat ylemmat lisavarusteet on poistettu.

4.10.1 LED-valon poistaminen

1. Siirä LED-valo vasemmalle sivulle.

LED-valon sahkiitänä on erotetu.

1. Avaa LED-valon lukitukset.

Korjaus

1. Poista LED-valo siirtamalla sita etusuuntaan.

LED-valo on pointettu.

4.10.2 LED-ylavalon asennus

Asenna vastakkaisessa järestyksessä.

1.2.1 Pavojaus lygiai
