KULLANIM KILAVUZU CD639250 CONSTRUCTA

tr Kullanma ve montaj kılavuzu

de Seite 3–17

en page 18 – 32

fr pages 33 - 47

nl pagina 48–62

tr Sayfa 63 - 77

Abb. 1

GAS

ELECTRO

min. 650

min. 550

Çevrenin korunması hakkında bilgiler 64

İlk kez kullanmadan önce 64

Güvenlik bilgileri 65

Amaca uygun kullanım 65

Teknik güvenlik 65

Gazlı ocaklar için özel bilgiler 66

Gerektiği şekilde kullanma 67

Gerektiği şekilde montaj 67

İşletme türleri (modları) 68

Atik hava modu 68

Dolaşimli hava modu 68

Kullanım 69

Temizleme ve koruma 70

Yağ filtrelerinin sökülmesi ve takılması 71

Metalik yağ filtrelerinin sökülmesi ve takılması 71

Aktif karbon filtresinin takılması ve sökülmesi 71

Ampullerin değiştirilmesi 72

Montaj bilgileri 73

Boru bağlantısı 73

Elektrik bağlantısı 74

Montaj 75

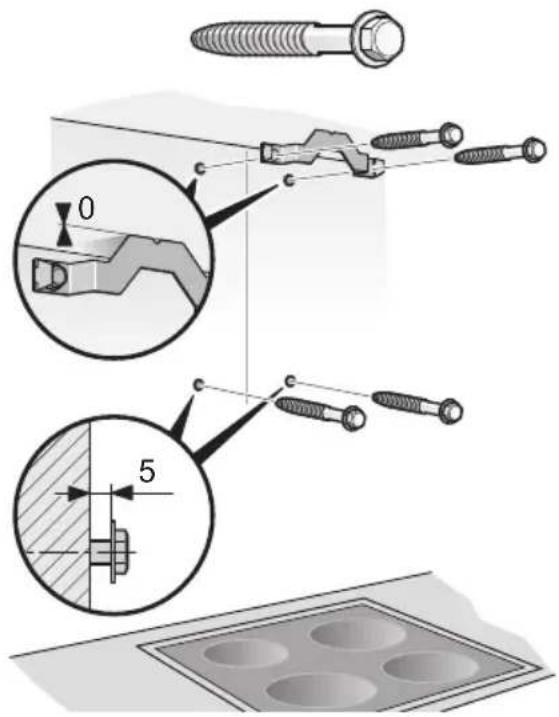

Montaj çalışmasının hazırlanması 75

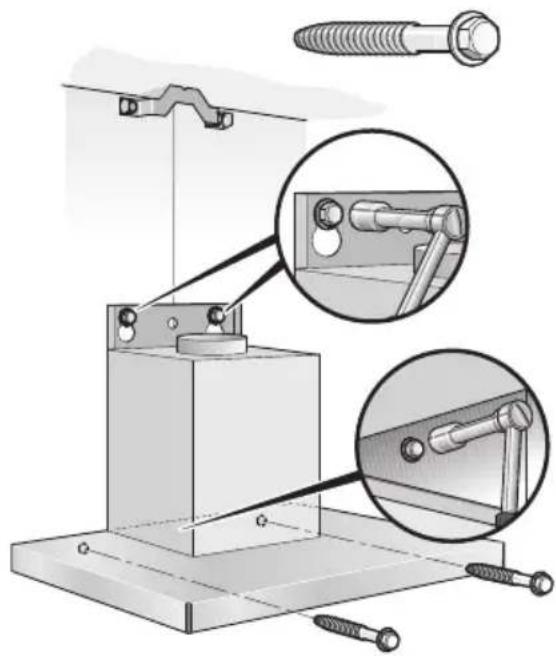

Sabitleme 76

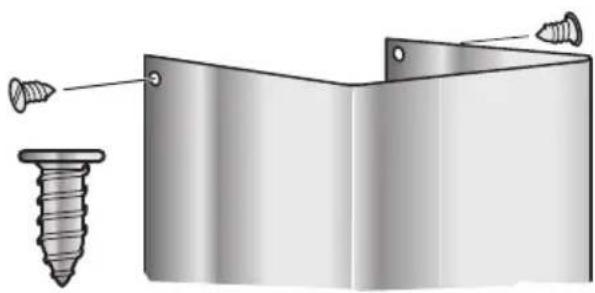

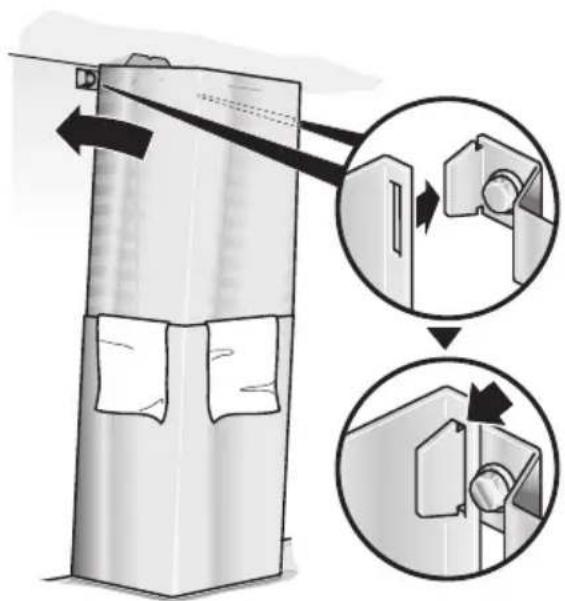

Baca kaplamasının montajı 77

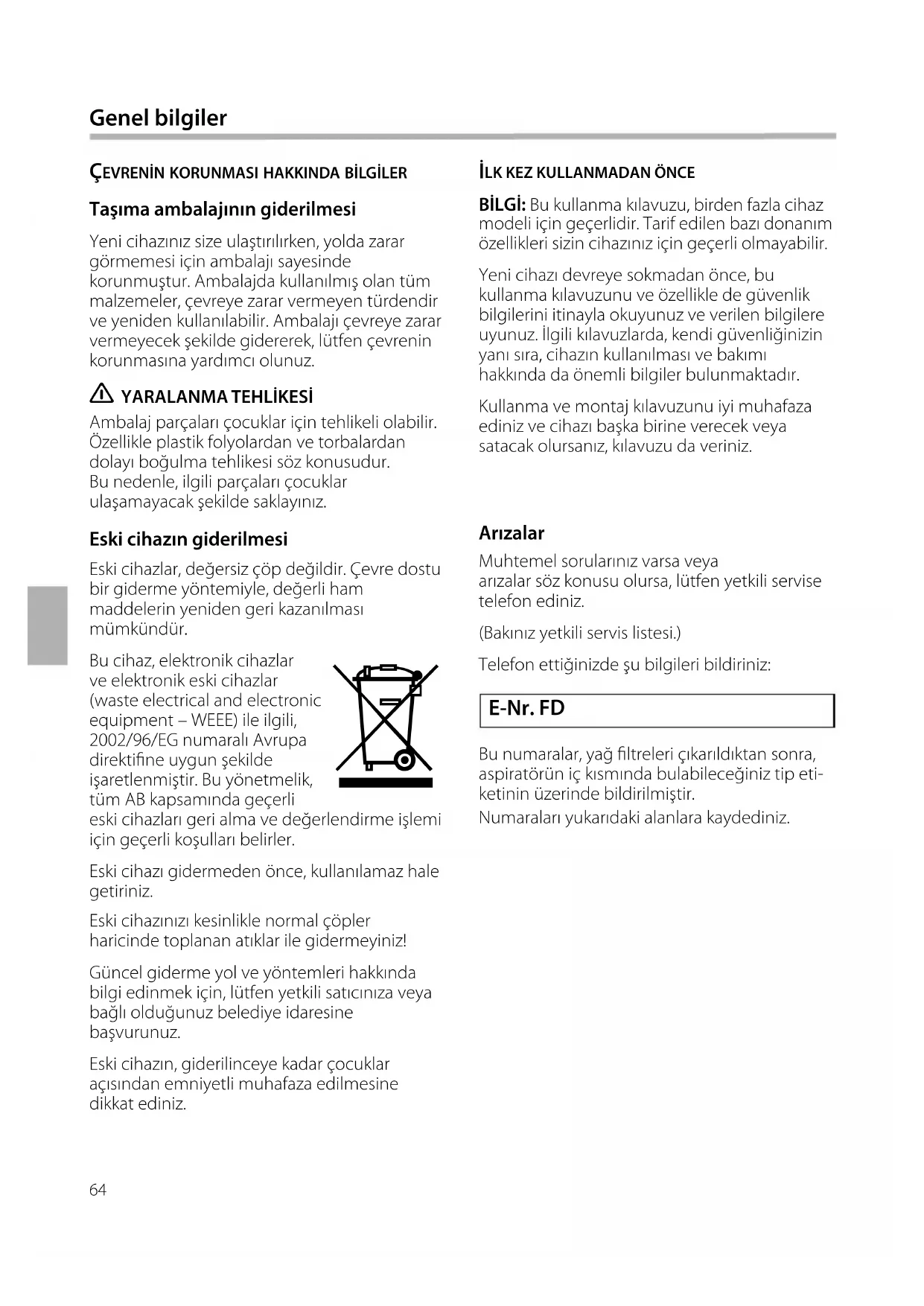

ÇEVRENİN KORUNMASI HAKKINDA BİLGİLER

Taşıma ambalajının giderilmesi

Yeni cihazınız size ulaştırılırken, yolda zarar görmemesi için ambalajı sayesinde korunmuştur. Ambalajda kullanılmış olan tüm malzemeler, çevreye zarar vermeyen türdendir ve yeniden kullanılabilir. Ambalajı çevreye zarar vermeyecek şekilde gidererek, lütfen çevrenin korunmasına yardımcı olunuz.

YARALANMA TEHLİKESİ

Ambalaj parçaları çocuklar için tehlikeli olabilir. Özellikle plastik folyolardan ve torbalardan dolayı boğulma tehlikesi söz konusudur. Bu nedenle, ilgili parçaları çocuklar ulaşamayacak şekilde saklayınız.

Eski cihazın giderilmesi

Eski cihazlar, değersiz çöp değildir. Çevre dostu bir giderme yöntemiyle, değerli ham maddelerin yeniden geri kazanılması mümkündür.

Bu cihaz, elektronik cihazlar ve elektronik eski cihazlar (waste electrical and electronic equipment – WEEE) ile ilgili, 2002/96/EG numaralı Avrupa direktifine uygun şekilde işaretlenmiştır. Bu yönetmelik, tüm AB kapsamında geçerli eski cihazları geri alma ve değer için geçerli koşulları belirler.

Eski cihazı gidermeden önce, kullanılamaz hale getiriniz.

Eski cihazınızı kesinlikle normal çöpler haricinde toplanan atıklar ile gidermeyiniz!

Güncel giderme yol ve yöntemleri hakkında bilgi edinmek için, lütfen yetkili satıcınıza veya bağlı olduğunu bezlediye idaresine başvurunuz.

Eski cihazın, giderilinceye kadar çocuklar açısından emniyetli muhafaza edilmesine dikkat ediniz.

İLK KEZ KULLANMADAN ÖNCE

BİLGİ: Bu kullanma kılavuzu, birden fazla cihaz modeli için geçerlidir. Tarif edilen bazı donanım özellikleri sizin cihazınız için geçerli olmayabilir.

Yeni cihazı devreye sokmadan önce, bu kullanma kılavuzunu ve özellikle de güvenlik bilgilerini itinayla okuyunuz ve verilen bilgilere uyunuz. İlgili kılavuzlarda, kendi güvenliğinizin yanı sıra, cihazın kullanılması ve bakımı hakkında da önemli bilgiler bulunmaktadır.

Kullanma ve montaj kılavuzunu iyi muhafaza ediniz ve cihazı başka birine verecek veya satacak olursanız, kılavuzu da veriniz.

Arızalar

Muhtemel sorularınız varsa veya arızalar söz konusu olursa, lütfen yetkili servise telefon ediniz.

(Bakınız yetkili servis listesi.)

Telefon ettiğinizde şu bilgileri bildiriniz:

E-Nr. FD

Bu numaralar, yağ filtreleri çıkarıldıktan sonra, aspiratörün iç kısmında bulabileceğiz tip etiketinin üzerinde bildirilmiştir.

Numaraları yukarıdaki alanlara kaydediniz.

Amaca uygun kullanım

▷ Bu aspiratör, şart koşulmuş güvenlik yönetmeliklerine uygundur. Gerektiği gibi yapılmayan bir kullanım, insanlar ve eşyaların zarar görmesine neden olabilir.
▷ Bu aspiratör sadece evde kullanılmalıdır. Üretici, gerektiği gibi yapılmayan kullanım veya hatalı kullanım sonucunda sebep olunan hasarlar için herhangi bir sorumluluk kabul etmez.
▷ Üretici, güvenlik bilgi ve kurallarına uyulmamasından kaynaklanan hasarlar için herhangi bir sorumluluk üstlenmez.

YARALANMA TEHLİKESİ

Çocukların aspiratör ile oynamasına izin vermeyiniz! Aşağıdaki durumlarda gelişkinler ve çocuklar cihazı kesinlikle denetimsiz çalıştırmamalıdır:

– bedensel veya ruhsal açıdan cihazı kullanabilecek durumda degillerse,
– veya cihazı doğru ve güvenli kullanabilmek için yeterli bilgi ve tecrübeye sahip degillerse.

Teknik güvenlik

▷ Aspiratör, fabrikamızdan kusursuz bir durumda çıkmıştır. Yine de cihazı monte etmeden önce, gözle görünür hasarlar olup olmadığını kontrol ediniz. Herhangi bir hasar varsa, cihazı kurmayınız veya monte etmeyiniz!
Aspiratörün elektrik bağlantı kablosu zarar görürse, herhangi bir tehlikeye olanak tanımamak için, kablonun üretici, üreticinin yetkili servisi veya benzeri ustalık özelliklerine sahip başka bir kişi tarafından değiştirilmesi gerekir.
▷ Aspiratörün montajı (elektrik bağlantısı dahil), bakımı veya onarımı sadece uzman bir eleman tarafından yapılmalıdır.

Bu işlemler esnasında, cihazın elektrik fışı çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir!

▷ Gerektiği gibi yapılmayan montaj, bakım veya onarım çalışmaları, kullanıcı için ciddi tehlikelere neden olur ve bu durumlar için üretici herhangi bir sorumluluk kabul etmez.
▷ Cihazın elektriksel veya mekanik yapısında değişiklikler yapılması tehlikelidir ve yapılmamalıdır! Bu tür değişiklikler, aspiratörün hatalı çalışmasına neden olabilir.

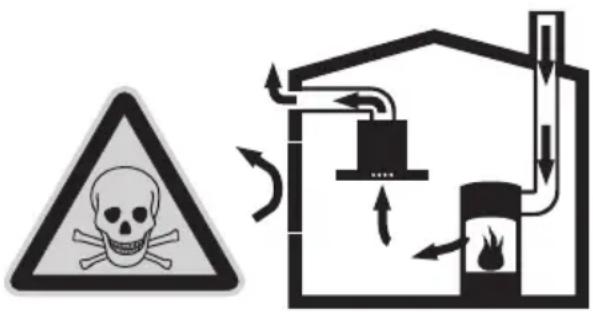

Aspiratörün, ilgili mekan havasına bağlı bir ısı kaynağı ile aynı anda kullanılması

Aspiratörün kurulmuş olduğu mekandan yanma havası alan ve atık gazları bir baca üzerinden açık havaya aktarılan, örn. gaz, gaz yağı veya kömür yakılarak ısıtılan cihazlar, anında su ısıtan cihazlar, sıcak su hazırlama cihazları, ocak bekleri veya fırınlar gibi cihazlar, mekan havasına bağlı ısı kaynaklarıdır.

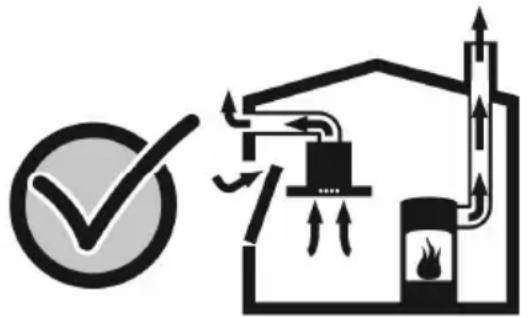

⚠ ZEHİRLENME TEHLİKESİ

Aspiratörün, ilgili mekan havasına bağlı bir ısı kaynağı ile aynı anda kullanılması halinde, geri emilen yanıcı gazlardan dolayı zehirlenme tehlikesi söz konusudur.

▷ Isı kaynağının kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmadığı sürece, tehlikesiz bir işletme mümkündür.

Kapılardaki veya pencerelerdeki, hava giriş/çıkış duvar kasaları veya başka teknik önlemler sayesinde, kapatılamayan delikler üzerinden gerekli havanın takviyesinin sağlanması halinde, böyle bir tehlikesiz kullanım mümkündür.

▷ Bu nedenle daima yeterli besleme havası olması sağlanmalıdır.
▷ Sadece bir giriş/çıkış havası duvar kasası mevcut olması, sınır değerlere uyulması için yeterli değildir.

BİLGİ: Mevcut durumun değerlendirilmesinde, daima evin veya dairenin tüm hava bağlantıları dikkate alınmalıdır. Bu değerlendirmede, baca temizleme işleminden sorumlu yetkili ustanın önerisini de dikkate alınız.

Aspiratör sadece dolaşımlı hava modunda kullanılırsa, sınırsız bir işletme mümkündür.

Gazlı ocaklar için özel bilgiler

Aspiratör gazlı ocaklar üzerine kurulursa, yerel geçerli yasal yönetmelikler (örn. Almanya'da: Technische Regeln Gasinstallation TRGI (gaz kurulumu teknik kuralları)) dikkate alınmalıdır.
Gazlı cihaz üreticisinin ilgili geçerli montaj kuralları ve bilgileri dikkate alınmalıdır.
Montaj işleminde, aspiratörün sadece bir tarafının yüksek bir dolabın veya bir duvarın hemen yanında olmasına izin verildiğine dikkat edilmelidir. Aksi halde ısı yiğılması tehlikesi söz konusudur. Duvara veya yüksek dolaba olan asgari mesafe 50 mm olmalıdır.

YANGIN TEHLİKESİ

Aynı anda azamı 2 beki azm. 15 dakika boyunca en yüksek ısı gücü ile çalıştırınız. Gövde yüzeyine dokunulması halinde, ısının etkisi ile yanma tehlikesi söz konusudur!

▷ 5 kW güçten (Vok) daha fazla güce sahip bir büyük brülörün, 2 bekin gücüne eşit güce sahip olduğunu dikkate alınız.
▷ Aspiratör, güçlü ısı etkisi nedeniyle zarar görebilir.
Bir gaz ocağını (beki) kesinlikle üzerine pişirme gereçleri koymadan çalıştırmayınız. Alevi, pişirme gerecinden dışa taşmayacak şekilde ayarlayınız.

Gerektiği şekilde kullanma

▷ Aspiratörü, ilk kez kullanmaya başlamadan önce itinayla temizleyiniz.

▷ Aspiratörün her temizlenmesi ve koruma işlemine tabi tutulması öncesinde, elektrik fışı çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.

▷ Lambalar (özellikle de halojen lambalar) işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!

Her ampul değiştirme işleminden önce, aspiratörün elektrik ile beslenmesi kesilmeli ve ampullerin soğumuş olması gerekir!

▷ Aspiratörü sadece ampul ve lambaları takılı şekilde çalıştırınız.

Bir ocak veya bek kullanıldığında, aspiratörü daima devreye sokunuz. Aspiratör devreye sokulmamışsa, yoğuşuk su oluşabilir. Bu nedenle cihazda korozyon hasarları oluşabilir.

▷ Aspiratörün üzerine herhangi bir cisim koymayınız.

Aspiratörün altında alevlendirerek pişirme yöntemi (alevli yemek, flambe) uygulamayınız veya açık alev ile çalışmayınız.

Devreye sokulmuş aspiratör, alevleri filtrenin içine çeker. Yağ filtresindeki artıklardan dolayı yangın tehlikesi söz konusudur!

Örn. patates kızartması gibi likit veya katı yağ ile hazırlanan yemekler pişirirken, ilgili tencereleri, tavaları ve fritözleri denetleyiniz. Aşırı isnmış likit veya katı yağlar çabuk alevlenebilir!

Yağ filtrelerinin muntazam aralıklar ile temizlenmesi ve aktif karbon filtresinin zamanında değiştirilmesi sayesinde, muhtemel bir yangın tehlikesine karşı önlem almış olursunuz.

▷ Aspiratörü kesinlikle yağ filtresiz çalıştırmayınız.

Gerektiği şekilde montaj

▷ Ocak üreticisinin verdiği bilgilere dikkat ederek, üzerinde bir aspiratörün çalıştırılmasının mümkün olup olmadığını kontrol ediniz.
▷ Ocak üreticisi tarafından daha fazla güvenlik mesafeleri öngörülmemişse, müteakip asgari mesafeler geçerlidir:

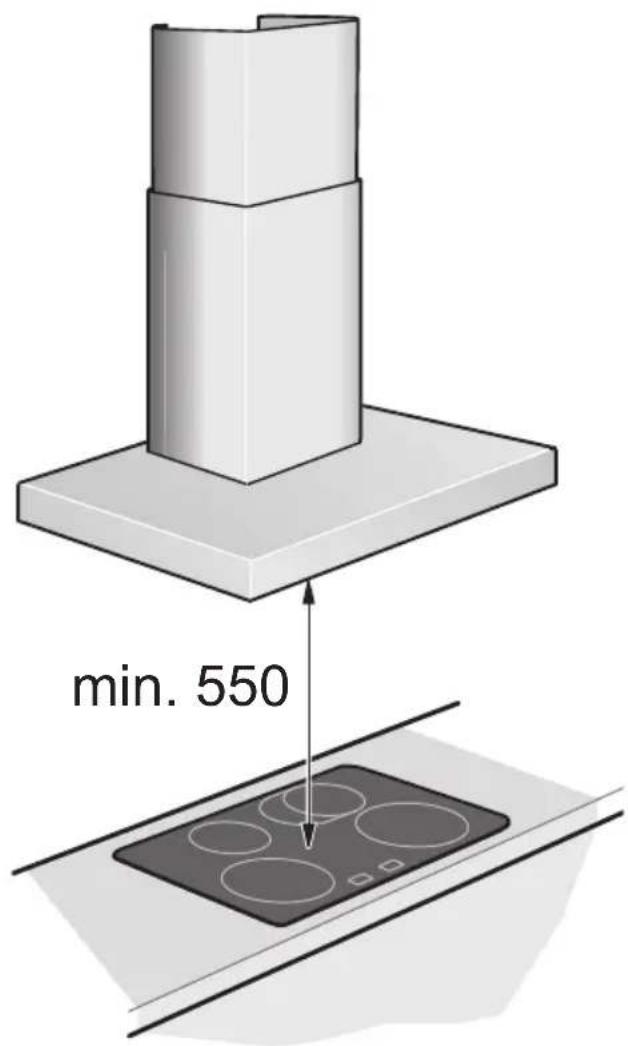

– Elektrikli ocaklar ve aspiratörün alt kenarı arasında

550 mm

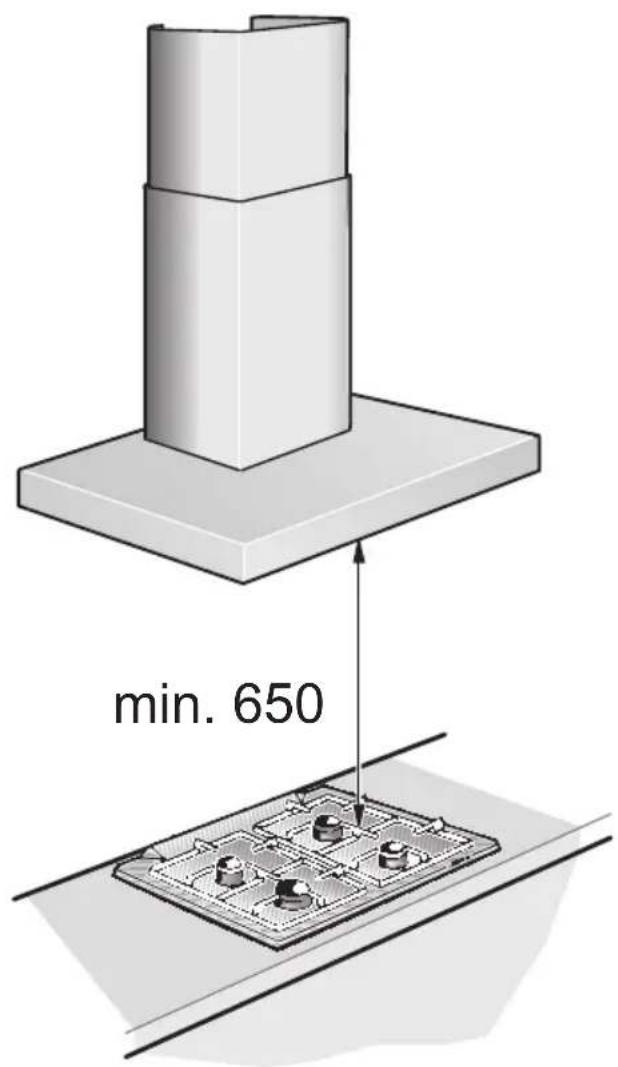

– Gazlı ocaklar/bekler (tencere izgarasının üst kenarı) ve aspiratörün alt kenarı arasında

650 mm

(2. sayfadaki resimlere bakınız)

▷ Farklı ocaklar kullanılıyorsa, bildirilmiş olan en büyük mesafe geçerlidir.
▷ Aspiratörün genişliği, ocağın genişliğine uygun olmalıdır.
Yangın tehlikesine sebep olabilecek (örn. uçuşan kıvılcımlar) katı yakıtlar için tasarlanmış ısıtma kaynakları üzerine aspiratörün monte edilmesine sadece, ısı kaynağı kapalı, çıkarılamayan bir kapağa sahipse ve ülkeye özel yönetmeliklere uygulmuşsa izin verilir.

Bu kısıtlama, gazlı fırınlar ve gazlı ocaklar için geçerli değildir.

Ocakta herhangi bir hasar oluşmasını önlemek için, aspiratör monte edilirken ocağın üzeri uygun şekilde örtülmelidir.

▷ Aspiratör, atık hava ve dolaşımlı hava modlarında kullanılabilir.

Atık hava modu

Emilen hava, yağ filtreleri tarafından temizlenir ve bir boru sistemi üzerinden dışarı iletilir.

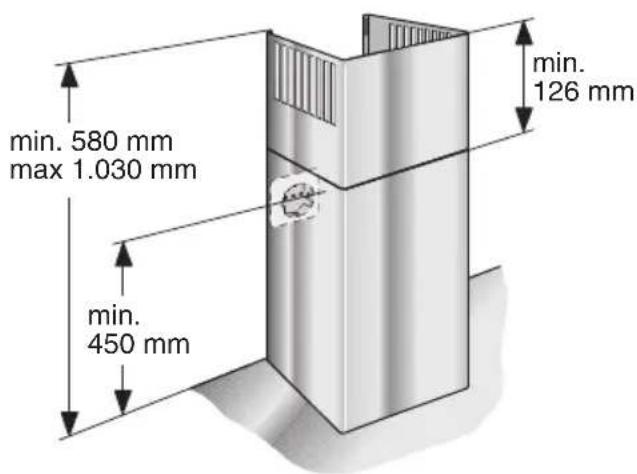

Cihaz boyutları Atık hava

Emilen hava, yağ filtreleri ve bir aktif karbon filtresi tarafından temizlenir ve tekrar mutfağa geri aktarılır.

Dolaşımlı hava modunda kokuya neden olan maddeleri bağlamak için, bir aktif karbon filtresi takılmalıdır (bakınız "Yağ filtrelerinin sökülmesi ve takılması").

Komple montaj setini ve yedek filtreleri yetkili satıcılar, yetkili servis veya çevrimiçi satış merkezleri üzerinden alabilirsiniz. Aksesuar numaraları için, kullanma kılavuzunun sonuna bakınız.

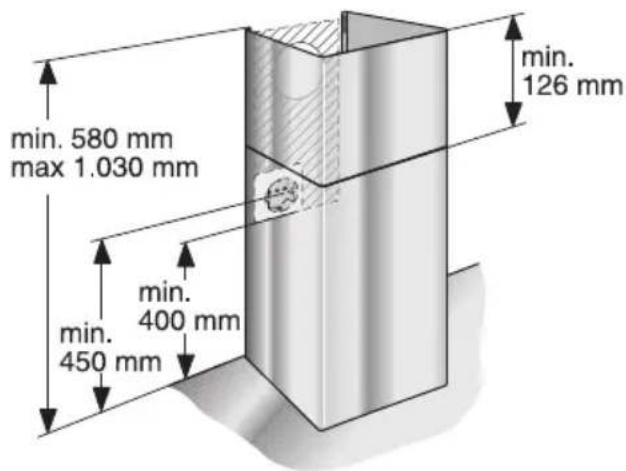

Cihaz boyutları Dolaşımlı hava

min. 580 mm max 1.030 mm min. 450 mm min. 126 mm

Kullanım tarifi, birden fazla cihaz modeli için geçerlidir. Tarif edilen bazı donanım özellikleri sizin cihazınız için geçerli olmayabilir.

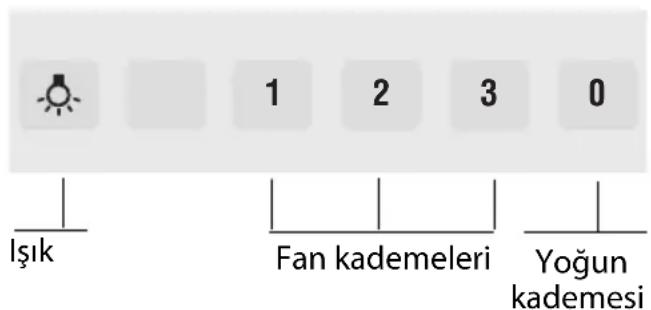

Işık Fan kademeleri 0 1 2 3

Işık 0 1 2 3 Fan kademeleri

Işık 1 2 3 0 Fan kademeleri Yoğun kademesi

NOT: Fanın, pişirme işlemine başlanınca açılması ve ancak pişirme işleminin sona ermesinden birkaç dakika sonra tekrar kapatılması önerilir. Mutfaktaki buhar en etkili bu şekilde giderilir.

Fanın açılması ve fan kademelerinin ayarlanması

▷ 1 tuşuna basınız. Mutfaktaki buhar miktarı fazla olduğu zaman, 2 veya 3 kademesini açınız.

Fanın kapatılması

▷ 0 tuşuna basıniz.

Aydınlatma

Aydınlatma, fandan bağımsız olarak açılabilir veya kapatılabilir.

Yoğun kademesi olan cihazlar

Yoğun kademesi P sayesinde, azami güce ulaşılır. Bu fonksiyon, geçici olarak yoğun buhar ve koku oluşması halinde çalıştırılabilir.

YARALANMA TEHLİKESİ

Aspiratörün her temizlenmesi ve koruma işlemine tabi tutulması öncesinde, elektrik fışı çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.

Cihaz yüzeyleri

BİLGİ: Ekteki servis kılavuzunda verilen, garanti yönetmeliği ile ilgili bilgilere dikkat ediniz.

▷ Cihaz yüzeyleri ve kumanda üniteleri çizilmeye karşı hassastır. Bu nedenle aşağıdaki temizleme bilgi ve uyarlarına dikkat ediniz:
– Aspiratörü, kuru bezler, çizme ihtimali olan süngerler, ovalama gerektiren malzemeler, kum, soda, asit ya da klor içeren veya başka tesirli temizleme maddeleri ile temizlemeyiniz.
– Cihaz yüzeylerini ve kumanda ünitelerini sadece yumuşak, nemli bir bez, bulaşık deterjanı veya fazla tesirli olmayan bir cam silme maddesi ile temizleyiniz.
– Kuruyup yapışmış pislikleri kazımayınız, nemli bir bez ile yumuşatınız.
– Kumanda üniteleri bölgesini, elektronik bölümüne su girmesinin önlenmesi için dikkatli temizleyiniz.

BİLGİ: Paslanmaz çelik yüzeyleri sadece taşlama yönüne doğru temizleyiniz!

Kumanda tuşları için paslanmaz çelik temizleme maddesi kullanmayınız!

Cihazın korunması için bilgiler

▷ Cihazınız için uygun temizleme ve koruma maddelerini, (acil) yardım hattı veya çevrimiçi satış merkezi (kapak kısmına bakınız) üzerinden alabilirsiniz.

Metalik yağ filtreler

Kullanılmış olan metalik yağ filtreleri, mutfakta oluşan nem ve buharın içerdiği yağlı parçacıkları tutar.

▷ Filtre tabakaları, yanmayan metaldendir.

YANGIN TEHLİKESİ

Filtrelerin yağ içeren artıklar ile doyum seviyesi arttıkça, alevlenme özelliği de yükselir. Ayrıca aspiratörün işlevi negatif etkilenebilir.

Metalik yağ filtreleri zamanında temizlenerek, yangın tehlikesine karşı önlem alınmış olur.
▶ Yağ filtrelerini temizlerken, ulaşılabilen gövde parçalarını da nemli bir bez ile silerek, bulaşmış yağ artıklarından arındırınız.

Metalik yağ filtrelerinin temizlenmesi ...

▷ Normal işletme modunda (günde 1–2 saat), metalik yağ filtreleri ayda 1 kez temizlenmelidir.

... bulaşık makinesinde

Metalik yağ filtreleri bulaşık makinesinde yıkanarak temizlenebilir. Bu esnada hafif renk değişmeleri olabilir, fakat bunun yağ filtrelerinin işlevi açısından bir etkisi yoktur.
▷ Filtreler bulaşık makinesinin içine serbest (bol) şekilde yerleştirilmelidir. Sıkıştırılmamış olmasına dikkat ediniz.
▷ Kenardan emmeli filtreler, paslanmaz çelik tarafı yukarıda olacak şekilde bulaşık makinesine yerleştirilmelidir.

BİLGİ: Yoğun doyum derecesine ulaşmış metalik yağ filtreleri, bulaşıklar ile birlikte yıkamayınız.

... elden

Elden yıkama işleminde, yağ filtrelerini sıcak bulaşık deterjanlı su içinde yumuşatınız, fırçalayınız, iyice durulayınız ve durulama suyunun akmasını sağlayınız.
Aşırı tesirli, asitli veya lavgali temizleyiciler kullanmayınız.
▷ Çok inatçı kirlerde, özel bir yağ çözücü sprey kullanmanızı öneriyoruz. Bu tür bir spreyi, çevrimiçi satış merkezi üzerinden alabilirsiniz.

YARALANMA TEHLİKESİ

Yağ filtreleri takılmadan ve sökülmeden önce, elektrik fışı çekilip prizden çıkarılarak veya bağlı olduğu sigorta kapatılarak, aspiratörün elektrik bağlantısı kesilmelidir.

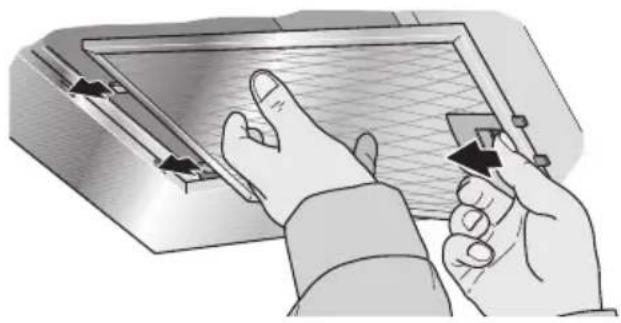

Metalik yağ filtrelerinin sökülmesi ve takılması

1. Kilit düzenini açınız ve yağ filtresini aşağı doğru açınız.

Bu esnada diğer eliniz ile yağ filtrelerini alttan tutunuz.

1. Yağ filtrelerini temizleyiniz.

2. Temizlenmiş yağ filtrelerini tekrar yerlerine takınız.

Aktif karbon filtresi

▶ Aktif karbon filtreleri, dolaşımlı hava modunda koku maddelerini bağlar.
▷ Normal işletme modunda (günde 1–2 saat), aktif karbon filtreler yılda yaklaşık 2 kez değiştirilmelidir.
▶ Aktif karbon filtresini yetkili satıcılar, yetkili servis veya çevrimiçi satış merkezleri üzerinden alabilirsiniz (bakınız özel aksesuarlar). Sadece orijinal filtreler kullanınız.
▶ Aktif karbon filtre zararlı madde içermez. Normal ev çöp kutusuna atarak giderebilirsiniz.

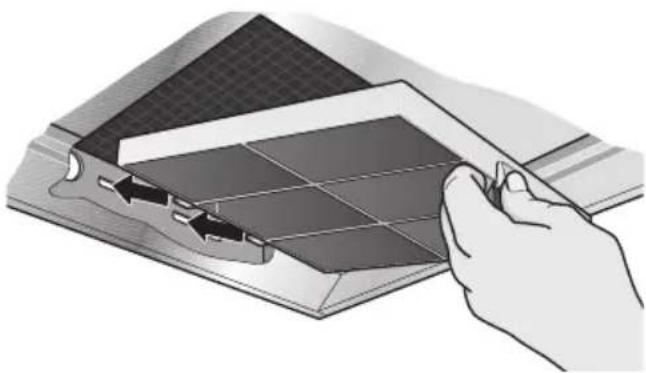

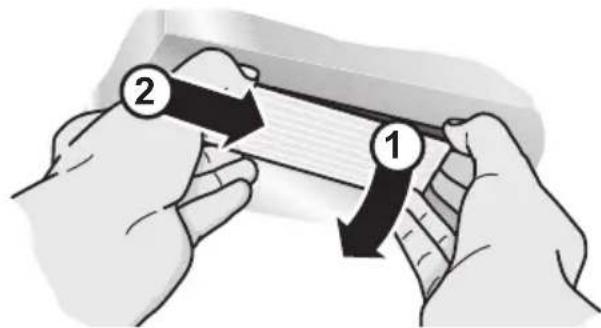

Aktif karbon filtresinin takılması ve sökülmesi

1. Yağ filtrelerini sökünüz (bakınız metalik yağ filtrelerinin sökülmesi ve takılması).

1. Aktif karbon filtresini takınız.
2. Dili yerine oturtunuz.
3. Yağ filtrelerini tekrar yerine takınız (bakınız metalik yağ filtrelerinin sökülmesi ve takılması).

▶ Ampulleri değiştirmeden önce, kesinlikle "Güvenlik bilgi ve uyarıları" bölümündeki bilgi ve uyarılara dikkat ediniz!
▷ Ampul değiştirme tarifi, birden fazla cihaz modeli için geçerlidir.

BİLGİ: Ekteki servis kılavuzunda verilen, garanti yönetmeliği ile ilgili bilgilere dikkat ediniz.

Halojen lambaların değiştirilmesi

YARALANMA TEHLİKESİ

Halojen lambalar işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!

▷ Halojen lambalar, değiştirilmeden önce tamamen soğumuş olmalıdır.

1. Lamba halkasını dikkatli bir şekilde, uygun bir alet ile söküp çıkarınız.

1. Bozuk lambanın yerine, aynı tipten ve aynı güce sahip (tip etiketine bakınız) yeni bir lamba takınız.

BİLGİ: Halojen lambalar takılırken, cam tüp kısmına dokunulmamalıdır. Bunun için, lambayı takarken temiz bir bez kullanınız.

1. Lamba kapağını tekrar yerine takınız.
2. Elektrik fişini prize takarak veya sigortayı devreye sokarak, elektrik akımı beslemesini yeniden sağlayınız.

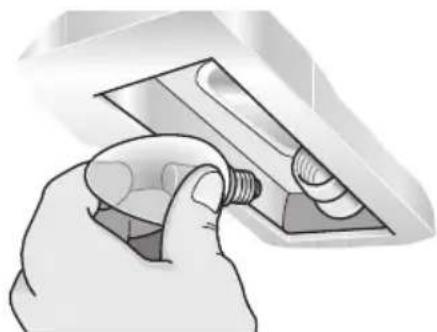

Ampullerin değiştirilmesi

YARALANMA TEHLİKESİ

Ampuller işletme esnasında çok ısınır. Cihaz kapatıldıktan belli bir süre sonra dahi, bu sıcak parçalara dokunulması halinde yanma tehlikesi söz konusudur!

▶ Ampullerin değiştirilmeden önce tamamen soğumasını bekleyiniz.

1. Lamba kapağını hafifçe kaldırınız.
2. Lamba kapağını cihazın ortasına doğru itiniz.

1. Bozuk lambanın yerine, aynı tipten ve aynı güce sahip (tip etiketine bakınız) yeni bir lamba takınız.

1. Lamba kapağını tekrar yerine takınız.
2. Elektrik fişini prize takarak veya sigortayı devreye sokarak, elektrik akımı beslemesini yeniden sağlayınız.

BİLGİ: Aydınlatma çalışmayacak olursa, ampulün doğru takılmış olup olmadığını kontrol ediniz.

▷ Bozuk ampuller, diğer ampullerde aşırı yüklenme olmasının önlenmesi için derhal yenilenmelidir.

Montajdan önce, kesinlikle "Güvenlik bilgi ve uyarıları" bölümündeki bilgi ve uyarılara dikkat ediniz!

Atık hava modu

Atık hava, bir hava bacası üzerinden yukarı doğru veya doğrudan dış duvar üzerinden dışarı iletilir.

BİLGİ: Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalıdır.

Atık havanın devrede olan bir duman veya atık gaz bacasına aktarılması isteniyorsa, yetkili baca temizleme ustanının iznini almanız gerekir.

Atık havanın akatarılmasında, resmi kurumların ve yasal yönetmeliklerin (örn. ülke inşaat nizamnameleri) dikkate alınması gerekir.

Atık hava dış duvar üzerinden dışarı aktarılırsa, bir teleskopik duvar kasası kullanılmalıdır.

Aspiratör en ideal performasına şu durumlarda ulaşır:

- kısa, düz bir atık hava borusu ve - mümkün olduğu kadar büyük bir boru çapı.

▶ Boru dirsekleri kullanılması kaçınılmazsa, yarıçapların mümkün olduğu kadar büyük olmasına dikkat ediniz.

BİLGİ: Uzun, kaba (düz olmayan) yüzeyli atık hava boruları, birçok boru dirseği veya 150 mm'den küçük boru çapları kullanılması, en ideal hava performansından sapmalara ve ses emisyonunun yüksek olmasına neden olur.

Atık hava hattının döşenmesi için sadece yanmayan malzemelerden üretilmiş borular ve hortumlar kullanılmalıdır.

▶ Boru hattının planlanması ve uygulanması ile ilgili şikayetler için, aspiratör üreticisi herhangi bir garanti sorumluluğu üstlenmez.

Boru bağlantısı

Atık hava borularının çapı, 150 mm'den küçük olmamalıdır.
▷ Yuvarlak borular:

Boru iç çapının 150 mm olmasını öneriyoruz; fakat iç çap en az 120 mm olmalıdır.

▷ Yassi kanallar, yuvarlak borulara eş değerde bir iç kesite sahip olmalıdır.

Keskin köşeli dirsek kısımları olmamalıdır. ∅ 150 mm yakl. 177 cm² ∅ 120 mm yakl. 113 cm²

▷ Bu ebatlardan farklı boru çaplarında:

Sızdırmazlık şeritleri (conta) takınız.

Atık hava ∅ 150 mm (tavsiye edilen ebat) bağlantısı

Atık hava borusunu doğrudan hava borusu ağzına sabitleyiniz ve uygun şekilde sızdırmaz kılınız. Bir alüminyum boru kullanılması halinde, bağlantı alanını önceden pürüzsüz ve çapaksız hale getiriniz.

Atık hava ∅ 120 mm bağlantısı

▷ Çap küçültme parçasını doğrudan hava deliği parçasına sabitleyiniz.
▷ Atık hava borusunu çap küçültme parçasına sabitleyiniz.
▷ Her iki bağlantı yerini uygun şekilde sızdırmaz kılınız.

ELEKTRİK BAĞLANTISI

▶ Elektrik bağlantısından önce, kesinlikle "Güvenlik bilgi ve uyarıları" bölümündeki bilgi ve uyarılara dikkat ediniz!
▷ Aspiratör sadece sizin bölgenizden sorumlu elektrik santralinin yönetmeliklerini iyi bilen, uzman bir elektrikçi tarafından bağlanmalıdır.

YARALANMA TEHLİKESİ

Aspiratörün elektrik bağlantı kablosu zarar görürse, herhangi bir tehlikeye olanak tanımamak için, kablonun üretici, üreticinin yetkili servisi veya benzeri ustalık özelliklerine sahip başka bir kişi tarafından değiştirilmesi gerekir.

▷ Aspiratör sadece yönetmeliklere uygun şekilde monte edilmiş, toprak hattına sahip bir elektrik prizine bağlanmalıdır.
▷ Toprak hattına sahip elektrik prizi, mümkünse doğrudan baca kaplamasının arka kısmına monte edilmelidir.

• Toprak hattına sahip elektrik prizinin, kendine ait bir elektrik devresine bağlanması gerekir.
  – Eğer aspiratör monte edildikten sonra toprak hattına sahip elektrik prizine ulaşmak mümkün değilse, sabit bağlantıński gibi bir ayırma tertibati mevcut olmalıdır.

Sabit bir bağlantı gerekli olması halinde

▷ Cihazın kurulacağı tarafta bir ayırma tertibatı öngörülmelidir. Ayırma tertibatı olarak, 3 mm'den daha fazla temas aralığı olan ve tüm kutuplarda kapatma sağlayan şalterler kabul edilir. LS şalterler, sigortalar ve kontaktörler bu tür şalterlerdir.

Elektriksel veriler

Gerekli bağlantı verileri, yağ filtreleri çıkarıldıktan sonra, cihazın iç kısmında bulabileceğiz tip etiketinin üzerinde bildirilmiştir.

Bağlantı hattının uzunluğu: yakl. 1,30 m

Bu aspiratör, AB parazitlenme giderme yönetmeliklerine uygundur.

Emniyet teknigi belgesi VDE kontrol ve sertifika enstitüsü tarafından tanzim edilir:

VDE Prüf- und

Aspiratör, duvara monte edilmek için öngörülmüştür.

Montaj işleminde, monte edilmesi gerekli olabilecek özel aksesuarları da dikkate alınız, örn. dolaşımlı hava modu için start seti. Ek olarak verilen montaj talimatlarına dikkat ediniz.
Ocak ve aspiratör arasında olması gereken asgari mesafeye dikkat ediniz (bakınız "Güvenlik bilgi ve uyarıları, Gerektiği şekilde montaj")!
▷ Hassas yüzeylerde hasar oluşmasını önleyiniz!

Duvarın hazırlanması

⚠ YARALANMA TEHLİKESİ, MAL ZARARI TEHLİKESİ

Delik açmadan önce, öngörülmüş montaj yerinde, sıva altına yerleştirilmiş olabilecek elektrik hatlarının veya başka tesisatların mevcut olup olmadığını kontrol ediniz.

▷ Duvar düz ve dik konumda olmalıdır.
Ekteki civatalar ve dübeller, sağlam yekpare duvarlar için kullanılmaya uygundur. Başka duvar konstrüksiyonları için (örn. alçı plaka, gözenekli beton, proton duvar tuğlaları) ilgili uygun sabitleme malzemeleri kullanınız. Duvarın yeterince sağlam ve gerekli taşıma gücüne sahip olmasına dikkat ediniz.
Delik derinliklerinin, civata uzunluklarına uygun olmasına dikkat ediniz.
▷ Dübellerin sıkıca sabitlenmesini sağlayınız.

Aspiratörün azami ağırlığı (kg): 40

Teknik geliştirme çalışmaları çerçevesinde konstrüksiyon değişiklikleri yapma hakkımız saklıdır.

Montaj çalışmasının hazırlanması

1. Tavandan, aspiratörün alt kenarına kadar, duvara bir orta konum çizgisi çiziniz.
2. Ekteki şablonun yardımı ile, civataların konumunu duvara işaretleyiniz ve cihazı daha rahat asabilmek için, asma alanının kesitini hafifçe çiziniz. Şablonun alt kenarı, aspiratörün alt kenarına eşittir.
3. 8 mm çapında, aspiratörün asma düzeneği için 4 ve baca kablaması tutturma köşebendi için 2 delik açınız ve deliklerin içine dübelleri duvar ile aynı hizada olacak şekilde bastırınız.
4. Baca kablaması tutturma köşebendini vidalayınız.
5. 2 orta civatayı montaj yardımı olarak yakl. 5 mm dışarıda kalıncaya kadar vidalayınız.

1. Koruyucu folyoyu aspiratörden çekip çıkarınız. Aspiratörü yerine asınız, pozisyonunu ayarlayınız ve civatalar ile sabitleyiniz.

1. Boru bağlantısını kurunuz (bkz. "Boru bağlantısı").
2. Elektrik bağlantısını kurunuz (bkz. "Elektrik bağlantısı").

Baca kaplamalarının montajı

YARALANMA TEHLİKESİ

Baca kaplamalarının iç tarafları keskin kenarlı olabilir. Montaj işleminde koruyucu eldiven kullanımızı tavsiye ediyoruz.

1. Baca kaplamalarını birbirinden ayırınız. Bunun için, yapışkan bandı çekip çıkarınız.
2. Her iki baca kaplamasından koruyucu folyoyu çekip çıkarınız.
3. Baca kaplamalarını iç içe itiniz.

BİLGİ: Baca kaplamalarını birbirlerinin içine iterken, çizik oluşmamasına dikkat ediniz; bunun için alt (dış) baca kaplamasının kenarı üzerine örn. montaj şablonunu koruyucu olarak yerleştiriniz.

▷ Baca kaplamasının içindeki deliklerin konumuna dikkat ediniz.

- Atık hava modu: İç baca kaplamasının delikleri aşağı doğru olmalıdır.

– Dolaşımlı hava modu: İç baca kaplamasının delikleri yukarı doğru olmalıdır.

1. Baca kaplamalarını aspiratörün üzerine takınız; iç baca kaplamasını yukarı itiniz, sol ve sağ tarafta tutturma köşebendine takınız.

1. İç baca kaplamasını 2 civata ile yandan tutturma köşebendine vidalayınız.
