Bravia KD70X8505B - Televizyon SONY - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU Bravia KD70X8505B SONY

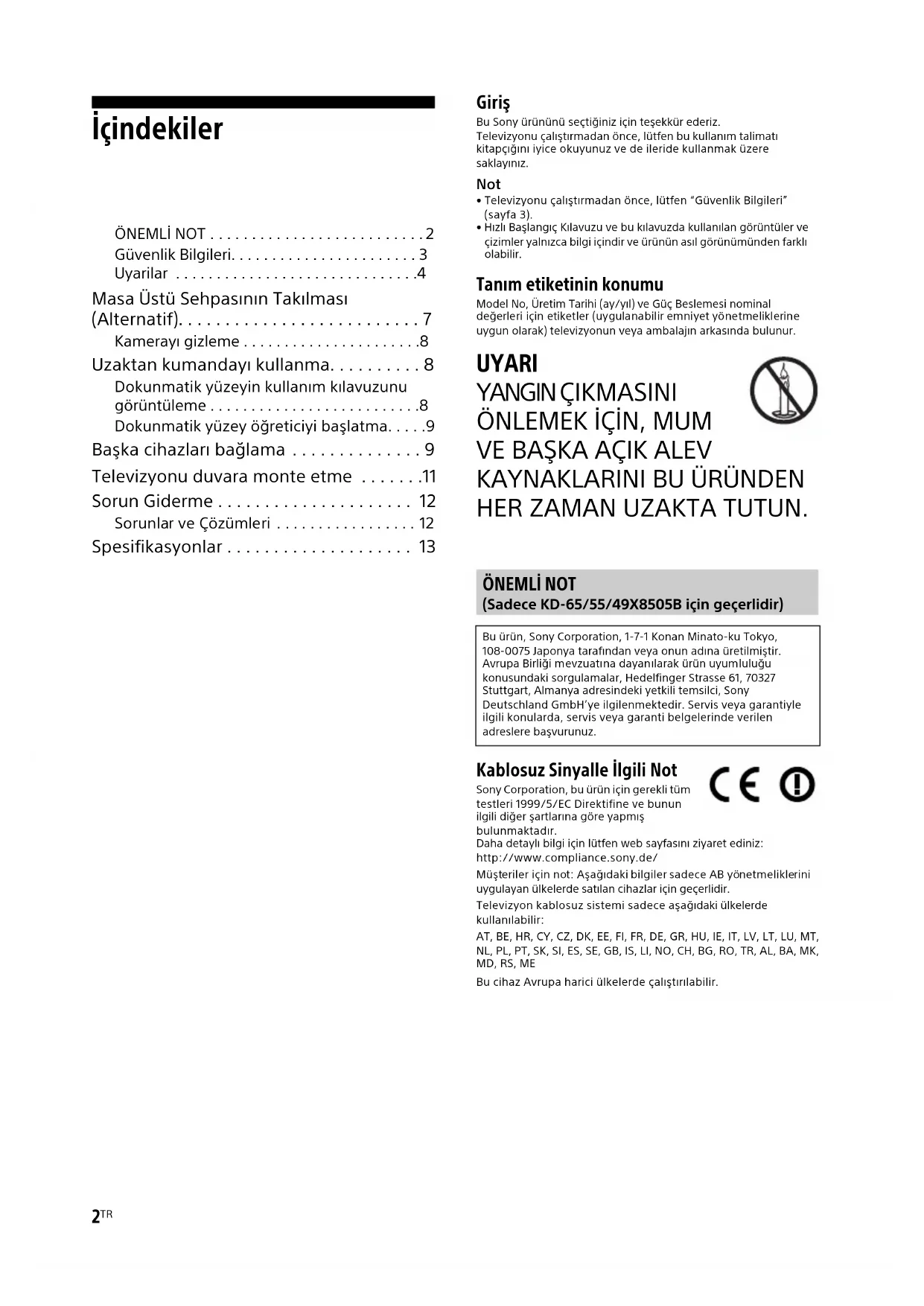

• İçindekiler ÖNEMLİ NOT p. 2
• Güvenlik Bilgileri p. 3
• Uyarilar p. 4
• Masa Üstü Sehpasının Takılması (Alternatif) p. 7
• Kamerayı gizleme p. 8
• Uzaktan kumandayı kullanma p. 8
• Dokunmatik yüzeyin kullanım kılavuzunu görüntüleme p. 8
• Dokunmatik yüzey öğreticiyi başlatma p. 9
• Başka cihazları bağlama p. 9
• Televizyonu duvara monte etme p. 11
• Sorun Giderme p. 12
• Sorunlar ve Çözümleri p. 12
• Spesifikasyonlar Giriş Bu Sony ürününü seçtiğiniz için teşekkür ederiz. Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve de ileride kullanmak üzere saklayınız. Not p. 13

• Televizyonu çalıştırmadan önce, lütfen “Güvenlik Bilgileri” (sayfa 3). • Hızlı Başlangıç Kılavuzu ve bu kılavuzda kullanılan görüntüler ve çizimler yalnızca bilgi içindir ve ürünün asıl görünümünden farklı olabilir. Tanım etiketinin konumu Model No, Üretim Tarihi (ay/yıl) ve Güç Beslemesi nominal değerleri için etiketler (uygulanabilir emniyet yönetmeliklerine uygun olarak) televizyonun veya ambalajın arkasında bulunur. UYARI YANGIN ÇIKMASINI

HER ZAMAN UZAKTA TUTUN. Kablosuz Sinyalle İlgili Not Sony Corporation, bu ürün için gerekli tüm testleri 1999/5/EC Direktifine ve bunun ilgili diğer şartlarına göre yapmış bulunmaktadır.Daha detaylı bilgi için lütfen web sayfasını ziyaret ediniz:http://www.compliance.sony.de/ Müşteriler için not: Aşağıdaki bilgiler sadece AB yönetmeliklerini uygulayan ülkelerde satılan cihazlar için geçerlidir.Televizyon kablosuz sistemi sadece aşağıdaki ülkelerde kullanılabilir:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, MEBu cihaz Avrupa harici ülkelerde çalıştırılabilir. ÖNEMLİ NOT (Sadece KD-65/55/49X8505B için geçerlidir)Bu ürün, Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonya tarafından veya onun adına üretilmiştir. Avrupa Birliği mevzuatına dayanılarak ürün uyumluluğu konusundaki sorgulamalar, Hedelfinger Strasse 61, 70327 Stuttgart, Almanya adresindeki yetkili temsilci, Sony Deutschland GmbH’ye ilgilenmektedir. Servis veya garantiyle ilgili konularda, servis veya garanti belgelerinde verilen adreslere başvurunuz.GB

UYARI Piller güneş ışığı, ateş ve benzeri aşırı ısı kaynaklarına maruz bırakılmamalıdır. Montaj/Kurulum Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki talimatlara uygun olarak monte ediniz ve kullanınız. Montaj

• Televizyon seti, erişimi kolay bir prizin yakınına monte edilmelidir.

• Televizyonun düşüp yaralanma veya maddi hasara yol açmasını önlemek için televizyonu sabit, düz bir yüzeye yerleştirin.

• Televizyonu çekilemeyeceği, itilemeyeceği veya devrilemeyeceği bir yere kurun.

• Televizyonu televizyonun Masa Üstü Sehpası televizyon sehpasından (birlikte verilmez) dışarı çıkmayacak şekilde kurun. Masa Üstü Sehpası televizyon sehpasından dışarı çıkarsa, televizyon setinin devrilmesine, düşmesine ve ciddi yaralanmalara veya televizyonun hasar görmesine neden olabilir.

• Duvara montaj işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.

• Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir: Duvar Askı Aparatı SU-WL450

• Duvar Askı Aparatını televizyona takarken, Duvar Askı Aparatı ile verilen vidaları kullandığınızdan emin olun. Ürünle verilen vidalar, şekilde gösterildiği gibi Duvar Askı Aparatının bağlantı yüzeyinden itibaren ölçülerek tasarlanmıştır. Vidaların çapı ve uzunluğu, duvara-montaj braketinin modeline bağlı olarak değişiklik gösterir. Temin edilmiş vidaların haricinde başka vidaların kullanılması, TV setinin iç kısmının zarar görmesine veya düşmesine vs. neden olabilir. Nakliye

• Televizyon setini taşımadan önce, tüm kablolarını sökünüz.

• Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.

• Televizyon elle taşınırken aşağıda gösterildiği şekilde tutun. LCD panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.

• Televizyon setini taşırken, sarsıntılara ve aşırı titreşimlere maruz bırakmayınız.

• Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz. Devrilmeye karşı koruma

• Televizyon ağırlığını taşıyabilecek kadar bir sağlam kordon kullandığınızdan emin olun. Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.

• Televizyon setinin etrafında, aşağıda gösterildiği gibi boş alan bırakınız.

• Yeterli hava sirkülasyonu sağlamak için mutlaka bir Sony Duvar Askı Aparatı kullanmanızı öneririz. Duvara monte edildiğinde Stand ile monte edildiğinde

• Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için: Televizyon setini düz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz. Televizyon setini bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz. Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz. Televizyon setini aşa ğıda gösterildiği gibi monte etmeyiniz. Ana elektrik kablosu Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla, elektrik kablosu ve fişi ile ilgili olarak aşağıdaki hususlara riayet ediniz: Sadece Sony tarafından temin edilen elektrik kablolarını kullanınız, farklı tedarikçilerden temin edilenleri kullanmayınız. Fişi elektrik prizine tam olarak sokunuz. Televizyon setini sadece bir 220-240 V AC elektrik kaynağı ile çalıştırınız. Güvenlik Bilgileri Vida (Duvar Askı Aparatıyla verilir) Duvar Askı Aparatı 8 mm - 12 mm Televizyonun arkası 30 cm 10 cm 10 cm 10 cm Setin etrafında en az bu kadar boşluk bırakınız. 30 cm 10 cm 10 cm Setin etrafında en az bu kadar boşluk bırakınız. 6 cm Hava sirkülasyonu tıkalı. Duvar Duvar4

Kablo bağlantılarını yaparken, güvenliğiniz için elektrik fişini çekmeyi unutmayınız ve ayaklarınızın kablolara dolaşmamasına dikkat ediniz. Televizyon seti ile ilgili bir iş yapmadan veya taşımadan önce, elektrik fişini prizden çekiniz. Ana elektrik kablosunu ısı kaynaklarından uzak tutunuz. Elektrik fişini prizden çekiniz ve fişi düzenli olarak temizleyiniz. Eğer fiş tozla kaplanırsa ve nemlenirse, yalıtımı bozularak bir yangına neden olabilir. Not

• Ürünle birlikte verilen ana elektrik kablosunu başka bir cihazda kullanmayınız.

• Ana elektrik kablosunu aşırı derecede sıkıştırmayınız, bükmeyiniz veya kıvırmayınız. İçindeki iletkenler açığa çıkabilir veya kırılabilir.

• Ana elektrik kablosunda bir değişiklik yapmayınız.

• Ana elektrik kablosunun üzerine ağır bir şey koymayınız.

• Elektrik fişini prizden çekerken kablosundan tutarak çekmeyiniz.

• Birden fazla cihazı aynı prize takmayınız.

• Gevşek durumdaki elektrik prizlerini kullanmayınız. Yasaklanmış Kullanım Televizyon setini, aşağıda belirtilenler gibi yerlerde, ortamlarda veya durumlarda kullanmayınız/monte etmeyiniz, aksi halde televizyon seti arıza yapabilir ve yangına, elektrik çarpmasına, hasara ve/veya yaralanmaya neden olabilir. Ye r :

• Dış mekanlara (direk güneş ışığı altına), deniz kıyısına, bir gemiye veya başka bir tekneye, bir aracın içine, medikal kurumlara, dengesiz yerlere, suyun, yağmurun, nemin veya dumanın olduğu yerlerin yakınına.

• Televizyon bir halka açık hamamın veya kaplıcanın soyunma odasına yerleştirilirse, havadaki sülfür vb. sebebiyle televizyon zarar görebilir.

• En iyi resim kalitesi için, ekranı aydınlatmalara veya güneş ışığına doğrudan maruz bırakmayın.

• Televizyonu soğuk bir yerden sıcak bir yere taşımaktan kaçının. Ani oda sıcaklığı değişimleri nem yoğunlaşmasına yol açabilir. Bu, televizyonun görüntüleri ve/veya renkleri kötü görüntülemesine yol açabilir. Böyle durumlarda televizyonu açmadan önce nemin tamamen buharlaşmasını bekleyin. Ortam:

• Sıcak, nemli veya aşırı tozlu yerler; böceklerin girebileceği yerler; mekanik titreşime maruz kalabilecek yerler, yanıcı maddelerin yanı (mumlar, v.s.). Televizyon setine su damlaları veya su sıçramaları gelmemelidir ve vazo gibi içi sıvı dolu eşyalar televizyonun üzerine konulmamalıdır.

• Televizyonu nemli veya tozlu bir yere veya yağlı dumanın veya buharın bulunduğu bir odaya (yemek pişirme tezgahı veya nemlendirme cihazların yakınına) yerleştirmeyin. Aksi taktirde yangın, elektrik çarpması veya deforme olma riski oluşur.

• Televizyonu doğrudan güneş ışığı, bir radyatörün arkası veya bir ısıtma kanalı gibi, aşırı sıcaklıklara maruz kalacağı yerlere monte etmeyin. Televizyon, kasasının deforme olmasına ve/veya televizyonunu arızalanmasına sebep olacak kadar aşırı ısınabilir. Durum:

• Elleriniz ıslakken, cihazın kasası açıkken veya üretici tarafından önerilmeyen aksesuarlar takılıyken cihazı kullanmayınız. Yıldırımlı havalarda televizyon setinin elektrik ve anten bağlantısını çekiniz.

• Televizyonu, açık bir alana taşacak biçimde monte etmeyin. Televizyona çarparak yaralanma veya maddi hasar oluşabilir. Kırık parçalar:

• Televizyon setine herhangi bir şey fırlatmayınız. Ekran camı çarpma etkisi ile kırılabilir ve ciddi yaralanmalara neden olabilir.

• Eğer televizyon setinin yüzeyinde çatlama olursa, elektrik kablosunu prizden çekinceye kadar dokunmayınız. Aksi halde elektrik çarpabilir. Kullanılmadığında

• Eğer televizyon setini uzunca bir süre kullanmayacaksanız, çevresel ve emniyet nedenlerinden ötürü televizyon setinin fişi prizden çekilmelidir.

• Televizyon setini sadece kapatmış olduğunuzda elektrik beslemesi kesilmiş olmayacağından, televizyon setinin elektriğini tamamen kesmek için fişini prizden çekiniz.

• Bununla birlikte bazı televizyon setleri, düzgün çalışabilmesi için bekleme durumunda bırakılmasını gerektiren özelliklere sahip olabilir. Çocuklar için

• Çocukların televizyon setine tırmanmalarına izin vermeyiniz.

• Küçük aksesuarları, çocukların yanlışlıkla yutmaması için, çocukların ulaşamayacağı yerlere kaldırınız. Aşağıdaki problemler ortaya çıkarsa... Aşağıdaki problemlerden birinin olması durumunda, televizyon setini kapatınız ve fişini prizden çekiniz. Satıcınızdan veya Sony yetkili servisinden, kalifiye servis personelince kontrol edilmesini talep ediniz. Eğer: Elektrik kablosu hasarlıysa. Elektrik prizi gevşek durumdaysa. Düşmeden, darbelerden veya bir şeyin çarpmasından ötürü televizyon seti hasar görmüşse. Herhangi bir sıvı veya katı cisim kasadaki menfezlerden içeri düşerse. LCD Monitör Sıcaklığı Hakkında LCD Monitör uzun süre kullanıldığında panelin çevresi ısınır. Ellediğinizde sıcaklığı hissedebilirsiniz. Televizyonu seyretme

• Bazı kişiler 3D video görüntülerini izlerken veya stereoskopik 3D oyunlar oynarken rahatsızlık (gözlerin yorulması, baş dönmesi veya mide bulantısı gibi) duyabilirler. Sony, tüm izleyicilerin 3D video görüntülerini izlerken veya stereoskopik 3D oyunlar oynarken düzenli molalar vermesini önerir. Gerekli olan molaların süresi ve sıklığı kişiden kişiye değişir. Sizin için hangisinin en uygun olduğuna kendiniz karar vermeniz gerekir. Rahatsızlık duyduğunuzda, rahatsızlığınız sona erinceye kadar 3D video görüntülerini izlemeye veya stereoskopik 3D oyunları oynamaya ara vermeniz gerekir; gerekli olduğuna inanıyorsanız bir doktora danışın. En yeni bilgiler için, bu televizyonla kullandığınız diğer cihazların ve medyaların kullanım kılavuzlarını da okumanız (i) ve web sitemize (http://support.sony-europe.com/) bakmanız (ii) gereklidir. Küçük çocukların (özellikle altı yaşın altındakilerin) görme duyuları halen gelişmektedir. Çocuğunuzun 3D video görüntülerini izlemesine veya stereoskopik 3D oyunlar oynamasına izin vermeden önce bir doktora (örn. çocuk doktoru veya göz doktoru) danışın. Yetişkinler yukarıdaki önerilere uymaya özen göstererek küçük çocuklarını gözetmelidir.

• 3D gözlüğü doğrudan güneş ışığı altı veya güneşte ısınmış araba gibi yüksek sıcaklıktaki bir yerde kullanmayın, saklamayın veya bırakmayın. UyarilarGB

• Simüle 3D fonksiyonunu kullanırken, televizyon tarafından gerçekleştirilen dönüştürme işlemi sebebiyle görüntülenen resmin orijinale göre değişik olduğuna lütfen dikkat edin.

• Televizyonun zayıf ışık altında veya uzunca bir süre seyredilmesi gözlerinizi yoracağından, televizyonu orta dereceli bir ışık altında seyrediniz.

• Kulaklık kullanırken, işitme hasarına neden olabileceğinden sesi aşırı seviyelerde olmayacak şekilde ayarlayınız. LCD Ekran

• LCD ekran yüksek duyarlılık teknolojisiyle yapılmış ve piksellerin %99,99’u veya daha fazlası etkin olmasına rağmen, LCD ekranda devamlı olarak siyah noktalar veya parlak ışık noktaları (kırmızı, mavi, veya yeşil) görülebilir. Bu, LCD ekranın yapısal bir özelliği olup bir arıza değildir.

• Ön filtreye bastırmayınız veya çizmeyiniz yada bu televizyon setinin üzerine eşyalar koymayınız. Görüntü düzgün gözükmeyebilir veya LCD ekran hasar görebilir.

• Bu televizyon seti soğuk bir yerde kullanılıyorsa, görüntüde bir lekelenme oluşabilir veya görüntü koyulaşabilir. Bu bir arıza belirtisi değildir. Bu olay, sıcaklığın yükselmesiyle birlikte ortadan kalkar.

• Hareketsiz görüntüler devamlı görüntülendiğinde gölgeler oluşabilir. Birkaç dakika sonra yok olabilir.

• Televizyon seti kullanımdayken ekran ve kasa ısınabilir. Bu, bir fonksiyon bozukluğu değildir.

• LCD ekran, az miktarda bir sıvı kristal içermektedir. İmha ile ilgili olarak yerel kanun ve tüzüklere riayet ediniz. Ekran yüzeyi veya televizyon kasasının kullanımı ve temizliği Temizlik işlemlerinden önce, televizyon setine bağlı olan elektrik kablosunun fişini prizden çekiniz. Malzeme aşınmasını veya ekran kaplamasının aşınmasını önlemek için aşağıdaki önerilere riayet ediniz.

• Ekranın/kasanın tozunu almak için, yumuşak bir bez ile nazikçe siliniz. Eğer toz çıkmıyorsa, çok seyreltilmiş bir deterjan solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bezle siliniz.

• Kesinlik TV’ye doğrudan su ve deterjan püskürtmeyin. Ekranın altına veya dış parçalara sızabilir ve TV’nin içine girebilir, bu TV’de olası hasara neden olabilir.

• Aşındırıcı bir bez, alkali/asitli bir temizleyici, aşındırıcı temizlik tozu veya alkol, benzin, tiner veya böcek ilacı gibi uçucu çözücüler kullanmayınız. Bu tür materyallerin kullanılması kauçuk ya da vinil malzemelere uzun süreli temas etmesi ekran yüzeyine veya kasa malzemesine zarar verebilir.

• Uygun bir havalandırma sağlamak için havalandırma deliklerine periyodik olarak vakum uygulanması önerilmektedir.

• Hasarları önlemek için temizleme veya bakım sırasında hoparlörlere aşırı güç uygulamayın. Opsiyonel Ekipmanlar

• Elektromanyetik radyasyon yayan opsiyonel bileşenleri veya herhangi bir ekipmanı televizyon setinden uzak tutunuz. Aksi halde görüntü bozulması ve/veya seste parazitlenme olabilir.

• Bu ekipman test edilmiştir ve 3 metreden kısa bir bağlantı sinyal kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür. F tipi fiş önerisi İç tel, bağlantı parçasından azami 1,5 mm dışarı çıkmalıdır. Uzaktan kumandayı kullanımla ilgili not

• Pilleri takarken kutupları doğru yerleştirdiğinizden emin olunuz.

• Farklı tipte pilleri bir arada veya eski ve yeni pilleri karıştırarak kullanmayınız.

• Pilleri, çevreye saygılı bir şekilde imha ediniz. Belirli bölgelerde pillerin imhasıyla ilgili düzenlemeler olabilir. Lütfen yerel makamlarınıza danışınız.

• Uzaktan kumandayı dikkatli kullanınız. Düşürmeyiniz veya üzerine basmayınız ya da üzerine herhangi bir sıvı dökmeyiniz.

• Uzaktan kumandayı bir ısı kaynağı yakınına veya direk güneş ışığı alan bir yere ya da nemli bir odaya koymayınız. Ünitenin Kablosuz Fonksiyonu

• Tıbbi cihazın çalışmasını etkileyebileceğinden, bu üniteyi tıbbi cihazların (kalp pili vb.) yakınında çalıştırmayın.

• Bu birim şifreli sinyaller gönderip/almakla birlikte, dışarıdan izinsiz müdahalelere karşı dikkatli olun. Bu konuyla ilgili karşılaşılabilecek sorunlarda şirketimiz sorumluluk kabul etmemektedir. Televizyon setinin imhası Eski Elektrikli ve Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama sistemleriyle uygulanmaktadır) Ürünün veya ambalajı üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen ilgili belediye birimi veya ürünü satın aldığınız satıcı ile temasa geçiniz. Atık pillerin bertaraf edilmesi (Avrupa Birliği’nde ve ayrı toplama sistemleri bulunan diğer Avrupa ülkelerinde uygulanan) Pil veya ambalajın üzerindeki bu sembol, bu ürünle birlikte teslim edilen pilin evsel atık olarak değerlendirilmemesi gerektiğini belirtmektedir. Bazı piller için bu sembol, kimyasal bir sembolle birleştirilerek kullanılmış olabilir. Eğer piller %0,0005 cıva veya %0,004 kurşun‘dan fazla içerikteyseler, o zaman bu kimyasal semboller cıva (Hg) veya kurşun (Pb) için eklenir. Bu pillerin doğru şekilde bertaraf edilmesini sağlamakla, pillerin uygunsuz şekilde bertaraf edilmesi neticesinde çevre ve insan sağlığında meydana gelebilecek olan potansiyel zararların engellenmesine de katkıda bulunmuş olacaksınız. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Ürünlerin güvenlik, performans veya veri entegrasyon gibi sebeplerden dolayı beraberlerindeki pille sürekli bir bağlantı gerektirdikleri durumlarda pilin yalnızca kalifiye servis personeli tarafından değiştirilmesi zorunludur. Pilin uygun bir şekilde değerlendirilmesini sağlamak amacıyla ürünü, kullanım süresinin sonunda elektrikli ve elektronik ekipmanların geri dönüştürülmesine ilişkin yürürlükte olan toplama noktasına teslim ediniz. Diğer tüm piller için lütfen pillerin üründen güvenli bir şekilde çıkarılmasına ilişkin bölümü inceleyiniz. Pili, atık pillerin geri dönüştürülmesine yönelik yürürlükteki toplama noktasına teslim ediniz. Bu ürünün veya pilin geri dönüştürülmesine ilişkin daha ayrıntılı bilgi için lütfen yerel Yetkili Dairenizle, evsel atık bertaraf servisinizle veya ürünü satın aldığınız mağazayla irtibat kurunuz. Azami 1,5 mm (F tipi fişin referans çizimi) Azami 7 mm6

Üretici Firma: Sony Corporation 1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan Türkiye İrtibat Numaraları: Tel: 0216-633 98 00 Faks: 0216-632 70 30 email: bilgi@eu.sony.com AEEE Yönetmeliğine Uygundur PCB içermez

Masa Üstü Sehpasının Takılması (Alternatif) Aşağıdaki yönergelere başvurarak Masa Üstü Sehpasını kenardan orta pozisyona değiştirebilirsiniz.

5 Sol taraf için de 1 ila 4 numaralı adımları izleyin. Not

• Bu kurulum işlemi için iki veya daha fazla kişi gerekir.• Televizyonun önünde herhangi bir nesne bulunmadığından emin olun. Orta pozisyon Kalın yastık 1,5 N∙m {15 kgf∙cm} Kızılötesi sensörü 3D Sync vericisi (Sadece KD-70X8505B)8

Kabloları toplamak için

• Masa Üstü Sehpası orta pozisyona takılmışsa, kablo tutucuyu takmak için herhangi bir deliği seçebilirsiniz.Kamerayı kullanmak istemiyorsanız resimde gösterildiği gibi gizleyin. Uzaktan kumandayı kullanma Televizyonu birlikte verilen Dokunmatik Yüzeyli Uzaktan Kumanda veya IR (kızılötesi) Uzaktan Kumandayla çalıştırabilirsiniz. Not
• Dokunmatik Yüzeyli Uzaktan Kumanda ancak televizyona tanıtıldıktan sonra kullanılabilir. Dokunmatik Yüzeyli Uzaktan Kumandayı HOME tuşuna basıp ardından [Ayarlar] t [Sistem Ayarları] t [Dokunmatik Yüzeyli Uzaktan Kumanda Ayarı] öğesini seçerek tanıtabilirsiniz.Dokunmatik yüzey kullanım kılavuzu, o anki televizyon ekranı için geçerli olan ana el hareketi komutlarını görmenizi sağlar. 1 Dokunmatik yüzey kullanım kılavuzunu görüntülemek için parmağınızı dokunmatik yüzeyin ortasına dokundurun ve orada tutun. Kamerayı gizleme

Dokunmatik yüzeyin kullanım kılavuzunu görüntüleme Dokunmatik Yüzeyli Uzaktan KumandaIR Uzaktan Kumanda9

1 HOME düğmesine basın. 2 [Yardım] öğesini seçmek için kaydırın, ardından dokunmatik yüzeye basın. 3 [Dokunmatik Yüzey Öğreticisi] öğesini seçmek için yukarı/aşağı kaydırın, ardından dokunmatik yüzeye basın. Ekranındaki yönergeleri takip edin. Not

• Dokunmatik Yüzey Öğreticisini HOME düğmesine basıp ardından [Ayarlar] t [Sistem Ayarları] t [Dokunmatik yüzey yapılandırmalarıı] t [Öğreticiyi Başlat] öğesini seçerek de başlatabilirsiniz. Başka cihazları bağlama Bağlantılarla ile ilgili daha fazla bilgi için i-Manual’e başvurun. Not

• HDMI bağlantısı için, telif hakkı korumalı içeriklerin keyfini sürmek üzere 4K cihazları (4K Medya Oynatıcı, 4K Alıcı vb.) televizyonun HDMI IN 2 veya HDMI IN 1 jakına bağlayın. MHL cihazını bağlamak için Televizyon fotoğraf/müzik/video dosyaları oynatırken MHL uyumlu bağlı cihazı eşzamanlı olarak şarj eder. Bağlı MHL uyumlu cihazı denetlemek için televizyonun uzaktan kumandasını kullanabilirsiniz. Dokunmatik yüzey öğreticiyi başlatma 900 mA MAX 5 V 900 mA MAX 5 V MHL logolu, onaylı MHL 3 KABLOSU (birlikte verilmez) kullanınMHL 3 cihazMHL logolu, onaylı MHL 2 KABLOSU (birlikte verilmez) kullanınMHL 2 cihaz10

• [Otomatik Giriş Değişimi (MHL)] [Açık] olarak ayarlanırsa, televizyon MHL uyumlu cihaz HDMI IN 2/ MHL veya HDMI IN 4/MHL jakına bağlandığında diğer girişten otomatik olarak HDMI IN 2/MHL veya HDMI IN 4/MHL’ye geçer. [Otomatik Giriş Değişimi (MHL)]’nin kullanılabilirliği MHL uyumlu cihazın bu özelliği destekleyip desteklemediğine bağlıdır.

• [Bekleme modundayken MHL’yi Şarj Etme] [Açık] olarak ayarlanırsa, televizyon bekleme modunda olduğunda MHL uyumlu cihazı şarj etmeye devam edebilirsiniz.

• 4K akıllı telefonu veya mobil cihazları HDMI IN 2/MHL jakına bağlayın.

• 4K akıllı telefon veya mobil cihazlar için MHL onaylı MHL 3 KABLOSU kullanın.11

Televizyonu duvara monte etme Bu televizyonun kullanım kılavuzu sadece televizyonu duvara monte etmeden önceki montaj adımlarını gösterir. Müşterilere: Ürün koruması ve güvenlik nedenleriyle, Sony televizyonunuzun montajının kesinlikle Sony bayileri veya lisanslı yüklenicileri tarafından yapılmasını önerir. Cihazı kendiniz monte etmeye çalışmayın. Sony Bayilerine ve Yüklenicilerine: Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin. Televizyonu duvara monte etmek için SU-WL450 Duvar Askı Aparatını (ürünle verilmez) kullanın. Duvar Askı Aparatını monte ederken, Duvar Askı Aparatıyla birlikte verilen kullanım kılavuzuna ve montaj kılavuzuna da başvurun. Not

• Sökülen vidaları, çocuklardan uzakta ve güvenli bir yerde sakladığınızdan emin olun. 1 Vidaları televizyonunun arkasından sökün. TV modelinize ait Duvar Askı Aparatının kurulumuna dair talimatlar için şu web sitesine başvurunuz:www.sony.eu/tv/wall-mount-bracket-manual Bu ürünü kurmak, özellikle de duvarın televizyonun ağırlığına dayanacak güçte olduğunu belirlemek için yeterli uzmanlık gereklidir. Bu ürünün duvara montajını mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve montaj sırasında emniyete gerekli dikkati gösterin. Yanlış taşımanın veya hatalı montajın neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.

Sorun Giderme Aydınlatma LED'i kırmızı renkte yanıp sönerken, kaç kez yanıp söndüğünü sayın (aralık üç saniyedir). Aydınlatma LED’i kırmızı renkte yanıp sönüyorsa, güç kablosunu televizyondan iki dakika boyunca ayırarak televizyonu sıfırlayın, ardından televizyonu açın. Sorun devam ederse, satıcınızla veya Sony servis merkeziyle temasa geçin ve aydınlatma LED’inin kırmızı renkte yanıp sönme sayısını da belirtin (yanıp sönme aralığı üç saniyedir). Televizyonu kapatmak için üzerindeki / düğmesine basın, güç kablosunu ayırın ve satıcınızı veya Sony servis merkezini bilgilendirin. Aydınlatma LED'i yanıp sönmüyorsa, aşağıdaki tablodaki öğeleri kontrol edin. i-Manual’de [Sorun Giderme] öğesine başvurabilir veya [Yardım] t [Müşteri Desteği] t [Kendini Tanılama] öğesini seçerek kendini tanılama işlemini yürütülebilirsiniz. Sorun devam ederse, televizyonunuzu yetkili bir servis personeline gösterin. Sorunlar ve Çözümleri Görüntü yok (ekran siyah) ve ses yok. Anten/kablo bağlantılarını kontrol edin. Televizyonu AC gücüne bağlayın ve televizyonda veya uzaktan kumanda üzerindeki / düğmesine basın. Bazı programlar ayarlanamıyor. Anteni kontrol edin. Uydu kablosu kısa devre olmuş veya kabloda bağlantı hatası olabilir. Kablo bağlantısını kontrol edin ve ardından televizyonu ana güç açma/ kapatma düğmesinden kapatın ve tekrar açın. Girdiğiniz frekans aralığın dışındadır. Alınan uydu yayın şirketine danışın. Kablolu televizyon hizmeti (programlar) bulunamadı. Kablo bağlantısını veya ayarlama yapılandırmasını kontrol edin. [Kablo] yerine [Karasal] seçeneğini seçerek [Dijital Otomatik Ayar] işlemini deneyin. Uzaktan kumanda çalışmıyor. Pilleri değiştirin. Televizyonunuz SYNC modunda olabilir. Kontrol çubuğuna (….) basın ve [SYNC MENU] öğesini seçmek için sola/sağa kaydırın; ardından dokunmatik yüzeye dokunun. [TV Kontrolü] öğesini seçin, ardından televizyonu kumanda etmek için [Home (Menü)] veya [Seçenekler] öğesini seçin. Kızılötesi uzaktan kumanda kullanırken SYNC MENU düğmesine basın, [TV Kontrolü] öğesini seçin, ardından televizyonu kumanda etmek için [Home (Menü)] veya [Seçenekler] öğesini seçin [Ebeveyn Kilidi] parolası unutulmuştur. PIN kodu olarak 9999 girin. (PIN kodu olarak 9999 her zaman kabul edilir.) Televizyonun çevresi ısınıyor. Televizyon uzun süre kullanıldığında, televizyonun çevresi ısınır. Buraya elle dokunduğunuzda sıcaklığı hissedebilirsiniz. Ses veya görüntü donuyor, ekran boş veya televizyon uzaktan kumanda veya televizyon düğmelerinin komutlarına tepki vermiyor. AC güç kablosunu prizden ayırıp iki dakika sonra tekrar bağlayarak basit bir televizyon testi yapın.

, CH+/–, +/–, ///, , ve HOME düğmeleri televizyonda bulunamıyor. Düğmelerin televizyondaki yeri için aşağıdaki çizime bakın. Aydınlatma LED’i yanıyor. Aydınlatma LED’inin yanmasını istemiyorsanız, kapatabilirsiniz. HOME düğmesine basın, ardından [Ayarlar] t [Sistem Ayarları] t [Genel Ayar] t [Aydınlatma LED’i] t [Kapalı]. Ayrıca OPTIONS düğmesine basıp, [Aydınlatma LED’i] t [Kapalı] öğesini seçebilirsiniz. Televizyonun arkası13

WPS ile bir kablosuz yönlendiriciye bağlanamıyor. WEP güvenliği kullanıyorsanız, [Kolay] t [Wi-Fi] t [Tarama listesi ile bağlan] öğesini seçin. Ardından, bağlanmak istediğiniz ağ adını (SSID) girin. Ağ ayarında gerekli ağ adı bulunamıyor. [[Manuel Giriş]] öğesini seçin ve ağ adını girmek için düğmesine basın. Spesifikasyonlar Sistem Panel Sistemi LCD (Sıvı Kristal Ekran) Panel, LED’li arkadan aydınlatma Televizyon Sistemi Analog: Ülke/alan seçiminize bağlı olarak: B/G, D/K, L, I, M Dijital: DVB-T/DVB-C DVB-T2 Uydu: DVB-S/DVB-S2 Renk/video Sistemi Analog: PAL, SECAM, NTSC3.58, NTSC4.43 Dijital: i-Manual’e başvurun. Kanal kapsamı Analog: Ülke/alan seçiminize bağlı olarak UHF/ VHF/Kablolu yayın. Dijital: Ülke/alan seçiminize bağlı olarak UHF/ VHF/Kablolu yayın. Uydu: IF Frekansı 950-2.150 MHz Ses çıkışı 10 W + 10 W Kablosuz teknolojisi IEEE802.11a/b/g/n protokolü Giriş/Çıkış jakları Anten kablosu VHF/UHF için 75 ohm harici terminal Uydu anteni MAIN/SUB Dişi F tipi Konektör IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V ve 22 kHz ton, Tek Kablo Dağıtımı EN50494. /AV1 21-pinli scart konektörü (CENELEC standart), ses/video girişi, RGB girişi ve televizyon ses/video çıkışı da dahil. / COMPONENT IN YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ses girişi (RCA jaklar)

AV2 Video girişi (Y girişli ortak RCA pini)14

• sadece HDMI IN 2 Ses: 5,1 kanallı doğrusal PCM: 32, 44,1 ve 48 kHz, 16, 20 ve 24 bit, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Dijital optik jak (İki kanal doğrusal PCM, Dolby Digital) AUDIO OUT/ Ses çıkışı (stereo minijak) Kulaklık jakı (Subwoofer çıkışını destekler) 1, 2 (HDD REC), 3 USB HDD cihaz bağlantı noktası (sadece 2), USB portu CAM (Koşullu Erişim Modülü) yuvası LAN 10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. Bu TV için 10BASE-T/100BASE-TX iletişim hızı ve iletişim kalitesi garanti edilmemektedir.) Diğer Opsiyonel aksesuarlar Duvar Askı Aparatı: SU-WL450 Kablosuz Subwoofer: SWF-BR100 MHL Kablosu: DLC-MC10/DLC-MC20/DLC-MC30 Aktif 3D Gözlük: TDG-BT500A (KD-70X8505B) Pasif 3D Gözlük: TDG-500P (KD-65/55/49X8505B) Çalışma sıcaklığı 0 °C ila 40 °C Çalışma nemi %10 ila %80 bağıl nem (yoğuşmasız) Güç ve diğerleri Güç gereksinimleri Giriş 220 V - 240 V AC, 50 Hz Enerji Verimliliği Sınıfı KD-70X8505B: A KD-65X8505B: A KD-55X8505B: B KD-49X8505B: B Ekran boyutu (diyagonal olarak ölçülen) (Yaklaşık) KD-70X8505B: 70 inç / 176,6 cm KD-65X8505B: 65 inç / 163,9 cm KD-55X8505B: 55 inç / 138,8 cm KD-49X8505B: 49 inç / 123,1 cm Güç tüketimi [Standart] modunda KD-70X8505B: 187 W KD-65X8505B: 157 W KD-55X8505B: 139 W KD-49X8505B: 122 W [Canlı] modunda KD-70X8505B: 330 W KD-65X8505B: 310 W KD-55X8505B: 282 W KD-49X8505B: 224 W Ortalama yıllık enerji tüketimi*

0,3 W (Yazılım / EPG güncelleme modunda 25 W) Görüntü çözünürlüğü

3.840 nokta (yatay) × 2.160 satır (dikey)15

Televizyonun 365 gün boyunca günde 4 saat çalıştırıldığındaki enerji tüketimi baz alındığında enerji tüketimidir. Gerçek enerji tüketimi televizyonun nasıl kullanıldığında bağlı olarak değişecektir.

Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır. Not

• Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/stok durumuna göre bulunur.• Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.• Bu televizyon setinde HDMI IN 4/MHL için MHL 2 ve HDMI IN 2/MHL için MHL 3 bulunur. Dijital TV fonksiyonu hakkında

• Dijital TV ( ) ile ilgili her fonksiyon, sadece DVB-T/DVB-T2 (MPEG-2 ve H.264/ MPEG-4 AVC) dijital yer sinyallerin yayınlandığı ülkelerde ve bölgelerde veya uyumlu bir DVB-C (MPEG-2 ve H.264/ MPEG-4 AVC) kablolu yayın servisine erişiminizin olması durumunda çalışır. Oturduğunuz semtte bir DVB-T/DVB-T2 sinyalini alıp alamayacağınızı yerel satıcınıza veya sunduğu DVB-C kablolu yayın servisi eğer bu televizyon ile entegre kullanım için uygunsa, kablolu yayın sağlayıcınıza sorunuz.

• Kablolu yayın sağlayıcınız verdiği hizmet için bir ücret talep edebilir veya ticari şart ve koşullarına uymanız gerekebilir.

• Bu televizyon seti DVB-T/DVB-T2 ve DVB-C spesifikasyonlarına uymaktadır fakat gelecekteki DVB-T/DVB-T2 dijital yerden ve DVB-C dijital kablolu yayınlara uyumluluk garanti edilemez.

• Bazı Dijital TV fonksiyonları bazı ülkelerde/ alanlarda mevcut olmayabilir ve DVB-C kablosu bazı hizmet sağlayıcıları ile uygun şekilde çalışmayabilir. Ticari markaya ilişkin bilgi

• HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing LLC şirketinin Amerika Birleşik Devletleri’nde ve diğer ülkelerde ticari markaları veya tescilli ticari markalarıdır.

• DLNA®, DLNA Logosu ve DLNA CERTIFIED®, Digital Living Network Alliance şirketinin ticari markaları, hizmet markaları veya sertifikalama markalarıdır.

• Dolby Laboratories lisansı altında üretilmiştir. Dolby ve çift D sembolü, Dolby Laboratories'ın ticari markalarıdır.

• “BRAVIA” VE Sony Corporation’un ticari markalarıdır.

• TrackID, Sony Mobile Communications AB şirketinin ticari markası veya tescilli ticari markasıdır.

Devletleri ve/veya diğer ülkelerde tescilli ticari markaları veya ticari markalarıdır.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct ve Miracast, Wi-Fi Alliance’ın ticari markaları veya tescilli ticari markalarıdır.

• “Sony Entertainment Network logosu” ve “Sony Entertainment Network” Sony Corporation’ın ticari markalarıdır.

• MHL, Mobile High-Definition Link ve MHL Logosu, MHL Licensing, LLC şirketini ticari markaları veya tescilli ticari markalarıdır.

• DTS patentleri için, http://patents.dts.com adresini ziyaret edin. DTS Licensing Limited’ın lisansı altında üretilmiştir. DTS, Sembol, & DTS ve Sembol birlikte tescilli ticari markalardır ve DTS Digital Surround DTS, Inc.’ın ticari markasıdır. © DTS, Inc. Tüm Hakları Saklıdır.

• Bluetooth® kelime markasının ve logolarının sahibi Bluetooth SIG, Inc. şirketidir ve bu tip markalar Sony Corporation tarafından lisansla kullanılmaktadır. Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.

• DiSEqC™ EUTELSAT şirketinin bir ticari markasıdır. Bu televizyon DiSEqC 1.0’ı destekler. Bu televizyon motorlu antenleri kumanda etmek için tasarlanmamıştır.

• N işareti NFC Forum, Inc. şirketinin ABD ve diğer ülkelerdeki ticari markaları veya tescilli ticari markalarıdır.2
