Örn. kap∂lardaki, pencerelerdeki

kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ

duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit

sistemleri gibi baµka teknik önlemler veya

benzeri donan∂mlar sayesinde yeni yanma

havas∂ giriµi saπlan∂rsa, söz konusu

tehlikeli iµletme elde edilebilir.

Yeterince hava giriµi saπlanmazsa, geri

emilen yanma gazlar∂ndan dolay∂

zehirlenme tehlikesi söz konusudur.

Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek

baµ∂na s∂n∂r deπere uyulmas∂na yetmez.

Not: Deπerlendirmede daima evin tüm

havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn.

ocak ve gaz ocaklar∂ gibi ocaklar∂n

kullan∂lmas∂nda bu kural uygulanmaz.

Eπer aspiratör dolaµ∂ml∂ hava modunda

(aktif karbon filtresi ile) kullan∂l∂rsa,

herhangi bir s∂n∂rlama olmadan iµletme

Dolaµ∂ml∂ hava modu:

❑ Bu fonksiyon için bir aktif karbon filtresi

tak∂lmal∂d∂r (filtre ve bak∂m bölümüne

bak∂n∂z). Aktif karbon filtresi, özel

aksesuar olarak YETK∑L∑ SATICI

üzerinden sat∂n al∂nabilir.

∑lgili aksesuar numaralar∂n∂ bu kullanma

k∂lavuzunun sonunda bulabilirsiniz.

❑ Aspiratörün fan∂, mutfaktaki havay∂

emer, yaπ ve aktif karbon filtresinden

geçirir ve temizlenmiµ µekilde d∂µar∂ya

❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂

 Eπer aspiratöre aktif karbon filtresi

tak∂lmazsa, mutfak buhar ve duman∂ndaki

kokuya sebep olan maddelerinin tutulmas∂

 Aspiratör at∂k hava modundan

dolaµ∂ml∂ hava moduna deπiµtirildiπinde,

at∂k hava deliπi kapat∂larak, muhtemel bir

tehlike önlenmelidir.

alan∂n∂ büyütmek için

❑ Aspiratörün fan∂, mutfaktaki havay∂

emer ve yaπ filtresinden geçirerek

❑ Yaπ filtresi, mutfak havas∂ndaki yaπl∂

❑ Mutfak yaπ ve kokudan hemen hemen

tamamen ar∂nd∂r∂lm∂µ olur.

D Aspiratörün hava ç∂k∂µ modunda

kullan∂lmas∂ ve ayn∂ zamanda bacaya

su cihazlar∂, s∂cak su haz∂rlama cihazlar∂

gibi) durumunda, ilgili soba ve yakma

cihazlar∂n∂n yanmas∂ için ihtiyac∂ olan

yeterli hava giriµi olmas∂ saπlanmal∂d∂r.

∑lgili soba veya cihaz∂n kurulduπu yerdeki

vakum 4 Pa (0,04 mbar) deπerini

aµmazsa, tehlikesiz bir iµletme mümkün

∑lk kez kullanmadan önce

❑ Bu kullanma talimat∂ birden fazla cihaz

modeli için geçerlidir.

Cihaz∂n∂za uymayan baz∂ donan∂m

özellikleri tarif edilmiµ olabilir.

❑ Bu aspiratör genel güvenlik

yönetmeliklerine uygundur.

Muhtemel onar∂mlar sadece yetkili

elemanlar taraf∂ndan yap∂lmal∂d∂r.

Gerektiπi gibi yap∂lmayan onar∂mlar,

kullan∂c∂ için önemli tehlikelere

 Ocaklar∂n üzerinde daima uygun

 Aspiratörün kat∂ yak∂t maddesi (kömür,

odun ve benzeri) yak∂lan ocak veya

sobalar üzerinde kullan∂lmas∂na sadece

belli durumlarda izin verilir (montaj

talimat∂na bak∂n∂z).

Gaz bekleri / Gazl∂ ocaklar

 Gaz beklerinin hepsini uzun bir süre

(azam. 15 dakika) ayn∂ anda en yüksek ∂s∂

ayar∂ ile çal∂µt∂rmay∂n∂z, aksi halde,

cihaz∂n d∂µ yüzeyine dokunuluca yanma

tehlikesi söz konusudur ya da aspiratör

zarar görebilir. Aspiratörün bir gaz ocaπ∂

üzerine kurulup çal∂µt∂r∂lmas∂ halinde, eπer

üç veya daha fazla gaz ocaπ∂ ayn∂ anda

aç∂l∂rsa, aspiratör azami güç kademesinde

❑ Yeni cihaz∂ kullanmadan önce, lütfen

kullanma talimat∂n∂ itinayla okuyunuz.

Kullanma talimat∂nda kendi

güvenliπiniz, cihaz∂n kullan∂m∂ ve

bak∂m∂ ile ilgili önemli bilgiler

❑ Kullanma ve montaj talimat∂n∂, cihaz∂

sonradan baµka birine vereceπiniz veya

satacaπ∂n∂z zaman yeni sahibine

vermek üzere itinayla saklay∂n∂z.

 Cihaz hasarl∂ ise, çal∂µt∂rmay∂n∂z.

 Cihaz∂n baπlant∂s∂ ve iµletmeye

al∂nmas∂ sadece yetkili bir eleman

taraf∂ndan yap∂lmal∂d∂r.

 Eπer bu cihaz∂n baπlant∂ hatt∂ zarar

görürse, herhangi bir tehlike oluµmas∂n∂

önlemek için, bu hat cihaz üreticisi veya

yetkili servis taraf∂ndan ya da ayn∂ yetki ve

olanaklara sahip baµka bir uzman eleman

taraf∂ndan deπiµtirilmelidir.

 Cihaz∂n ambalaj malzemesi gerektiπi

µekilde giderilmelidir (montaj talimat∂na

 Bu aspiratör ticari kullan∂m için deπil,

evde kullan∂lmak için üretilmiµtir.

 Aspiratörü ancak lambalar∂ (ampulleri)

tak∂l∂ µekilde çal∂µt∂r∂n∂z.

 Bozuk ampuller, çal∂µ∂r durumdaki

diπer ampullerin aµ∂r∂ yüklenmesinin

önlenmesi için derhal deπiµtirilmelidir.

 Aspiratör hiçbir zaman yaπ filtresi

olmadan çal∂µt∂r∂lmamal∂d∂r.

 Aµ∂r∂ ∂s∂nan kat∂ veya s∂v∂ yaπlar çok

çabuk alevlenebilir.

Bunun için, örn. patates k∂zartmas∂ gibi

kat∂ ve s∂v∂ yaπlar ile besin haz∂rlarken

ocaπ∂n baµ∂ndan ayr∂lmay∂n∂z.

 Aspiratörün alt∂nda alevlenen besinler

Yükselen alevlerden dolay∂ yaπ

filtresinin yanma tehlikesi söz

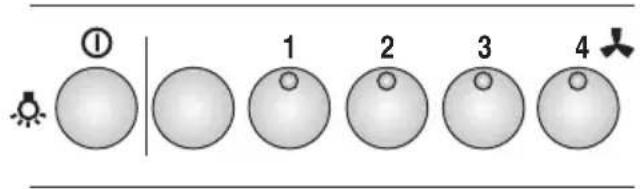

Ayd∂nlatma Fan kademeleri

Ayd∂nlatma Fan kademeleri

Ayd∂nlatma Fan kademeleri

Aç∂k / Kapal∂ Yoπun kademesi

Mutfakta oluµan duman ve buhar∂n

içerdiπi yaπl∂ maddeleri tutmak için, farkl∂

yaπ filtreleri kullan∂l∂r.

Filtrenin yaπl∂ madde art∂klar∂ ile dolmas∂

ile, tutuµma özelliπi de artar ve aspiratörün

fonksiyonu etkilenebilir.

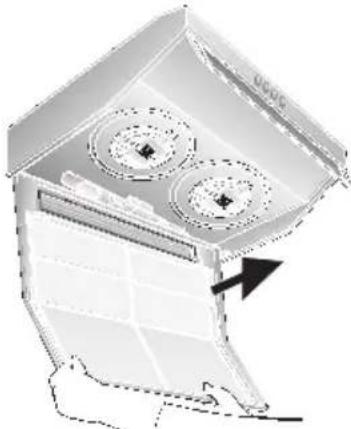

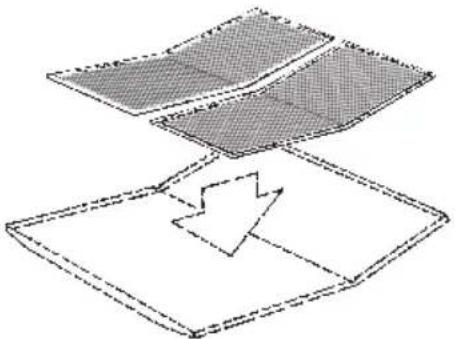

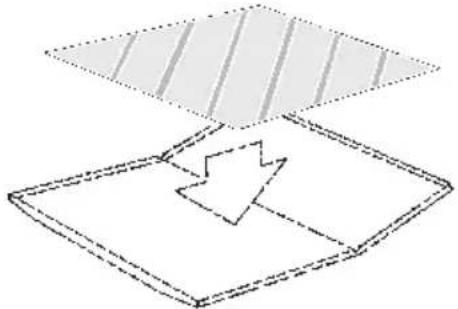

Tabaka pamuk yaπ filtresi zaman∂nda

deπiµtirilerek, k∂zg∂n yaπ içinde k∂zartma

yap∂l∂rken veya tava içinde k∂zartma

yap∂l∂rken oluµan ∂s∂ yoπunlaµmas∂ndan

kaynaklanabilecek yang∂n tehlikesi önlenir.

tabaka pamuk yaπ filtresi 8-10 hafta

sonra deπiµtirilmelidir.

Üzerine renkli bask∂ uygulanm∂µ tabaka

pamuk yaπ filtresi, en geç renkli bask∂

ak∂nca deπiµtirilmelidir.

❑ Sadece orijinal filtre kullan∂lmal∂d∂r.

Böylelikle güvenlik yönetmeliklerine

uyulmuµ ve en iyi iµlev saπlanm∂µ olur.

Eski tabaka pamuk yaπ filtresinin

❑ Tabaka pamuk yaπ filtreleri zararl∂

madde içermez. Bu filtreler biyolojik

gübre olarak muhafaza edilebilir ve

biyolojik çöp olarak giderilebilir.

 Mutfaktaki kötü hava en etkili µu

erdikten birkaç dakika sonra

Aspiratörün kullan∂m∂111

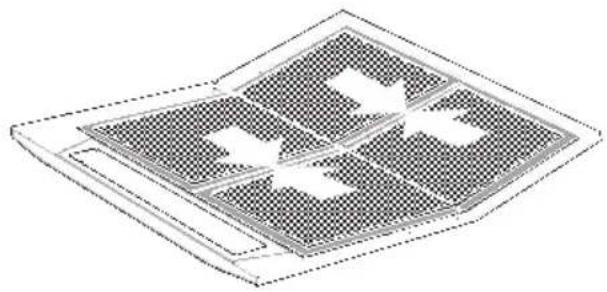

2. Filtre ∂zgaras∂n∂ ç∂kar∂n∂z.

4. Filtre ∂zgaras∂n∂ temizleyiniz ve yeni

 Kilit düzeni sol ve saπ tarafta yerine

Filtrenin yaπ art∂klar∂ ile gittikçe dolmas∂

ile, alevlenme özelliπi de artar ve

aspiratörün fonksiyonu etkilenebilir.

Metal yaπ filtresi zaman∂nda temizlenerek,

k∂zg∂n yaπ içinde k∂zartma yap∂l∂rken veya

tava içinde k∂zartma yap∂l∂rken oluµan ∂s∂

yoπunlaµmas∂ndan kaynaklanabilecek

yang∂n tehlikesi önlenir.

Metal yaπ filtrelerinin temizlenmesi:

❑ Normal iµletmede (günde 1 – 2 saat),

metal yaπ filtreleri 8 – 10 hafta sonra

❑ Temizleme iµlemi bulaµ∂k makinesinde

yap∂labilir. Bu esnada filtrelerde hafif

renk deπiµmesi olabilir.

❑ Filtre bol bir µekilde bulaµ∂k makinesine

Çok dolmuµ metal yaπ filtreleri baµka

bulaµ∂klar ile birlikte y∂kamay∂n∂z.

❑ Elden temizleme durumunda, yaπ

filtreleri s∂cak deterjanl∂ su içinde

yumuµat∂lmal∂d∂r. Ard∂ndan f∂rçalanmal∂,

iyice durulanmal∂ ve suyunun akmas∂

kilit düzenine bas∂n∂z.

aktif karbon filtreleri y∂lda 1 kez

❑ Aktif karbon filtresi YETK∑L∑

SATICILAR üzerinden al∂nabilir

(özel aksesuarlar bölümüne bak∂n∂z).

❑ Sadece orijinal filtreler

Bu sayede, mümkün olana en iyi iµlev

Eski aktif karbon filtresinin giderilmesi:

❑ Aktif karbon filtreleri zararl∂ madde

içermez. Bu filtreler normal çöp gibi

3. Aktif karbon filtresini arka tarafa

ve sol ve saπ taraftan kelebek somunlar

 Aktif karbon filtresindeki sol ve saπ

dil 50 cm geniµlikte aspiratör için

60 cm ve 90 cm geniµlikteki aspiratörler

için aç∂lmalar∂ gerekir.

Metal yaπ filtrelerinin sökülmesi ve

yerlerine yerleµtiriniz ve tel ∂zgara ile

s∂k∂µt∂r∂p sabitleyiniz.

Orta k∂s∂mda hava boµluπu

oluµmamas∂na dikkat ediniz.

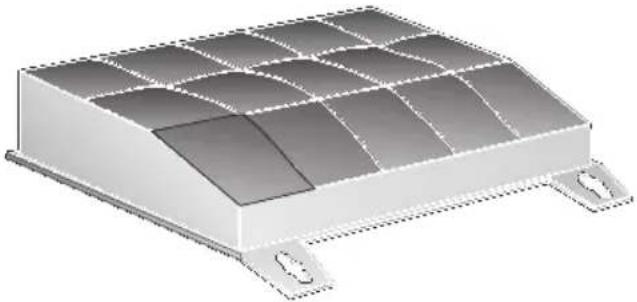

Aktif karbon filtresi:

Dolaµ∂ml∂ hava modunda koku

maddelerinin tutulmas∂ için kullan∂l∂r.

(Takma ve sökme iµlemi için, tabaka

pamuk yaπ filtresine bak∂n∂z)

1. C∂vatalar∂ sokup, kelebek somunlardan

ve kovanlardan geçiriniz; c∂vatalar∂ sol

ve saπ tarafta çevirerek ara tabana

vidalay∂n∂z (sadece ilk montajda

lar aktif karbon filtresine ilave edilmiµtir.

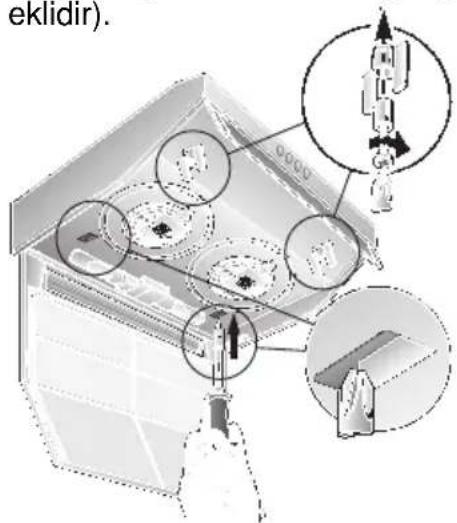

2. Tornavida veya benzeri bir alet ile,

kasadaki iki dili bast∂rarak içeriye doπru

bükünüz (sadece ilk montajda ger

Temizlenmesi ve bak∂m∂

Elektrik fiµini çekip prizden ç∂kararak

veya ilgili sigortay∂ kapatarak,

aspiratörün elektriπini kesiniz.

❑ Yaπ filtrelerini temizlerken, ulaµ∂labilen

mahfaza parçalar∂ndaki yaπ tortular∂n∂

temizleyiniz. Böylelikle yang∂n tehlikesi

önlenmiµ olur ve iµlevin en iyi µekilde

❑ Aspiratörü temizlemek için s∂cak

deterjanl∂ su veya keskin olmayan bir

pencere temizleme maddesi kullan∂n∂z.

❑ Kurumuµ pislikleri kaz∂y∂p ç∂karmay∂n∂z,

nemli bir bez ile yumuµat∂n∂z.

❑ Ovalama gerektiren madde veya

çizebilecek süngerler kullanmay∂n∂z.

❑ Bilgi: Plastik yüzeyler için alkol (ispirto)

kullanmay∂n∂z; mat yüzeyler

oluµmas∂na sebep olabilir.

Dikkat! Mutfaπ∂ yeterince

havaland∂r∂n∂z, aç∂k ateµ olmamas∂na

 Kumanda tuµlar∂n∂ sadece keskin

olmayan bir deterjanl∂ su ve yumuµak,

nemli bir bez ile temizleyiniz.

Kumanda tuµlar∂ için paslanmaz çelik

temizleme maddeleri kullanmay∂n∂z.

Paslanmaz çelik yüzeyler:

❑ Keskin olmayan, ovalama

gerektirmeyen bir paslanmaz çelik

temizleme maddesi kullan∂n∂z.

❑ Sadece taµlama izleri yönünde

 Paslanmaz çelik yüzeyleri, çizebilecek

süngerler ve kum, soda, asit veya klor

ihtiva eden temizleme maddeleri ile

Alüminyum, boyal∂ ve plastik yüzeyler:

❑ Yumuµak ve tiftiklenmeyen bir pencere

bezi veya mikro elyaf bez kullan∂n∂z.

❑ Kuru bez kullanmay∂n∂z.

❑ Keskin olmayan bir pencere temizleme

❑ Tesirli, asit veya lavga ihtiva eden

temizleme maddeleri kullanmay∂n∂z.

❑ Ovalama gerektiren maddeler

Lambalar∂n deπiµtirilmesi

1. Aspiratörü kapat∂n∂z ve elektrik fiµini

çekip prizden ç∂kararak veya ilgili

sigortay∂ kapatarar, aspiratörün elektrik

baπlant∂s∂n∂ kesiniz.

2. Yaπ filtrelerini ç∂kar∂n∂z

(filtre ve bak∂m bölümüne bak∂n∂z).

ampuller, azm. 40 Watt, E 14 soket).

4. Yaπ filtrelerini tekrar tak∂n∂z.

5. Elektrik fiµini prize tak∂n∂z veya ilgili

sigortay∂ açarak, aspiratörün elektrik

baπlant∂s∂n∂ yeniden aç∂n∂z.

Herhangi bir sorunuz varsa veya bir ar∂za

durumunda, yetkili servisi aray∂n∂z.

(Yetkili servis merkezleri listesine bak∂n∂z).

Yetkili servisi aray∂nca µu bilgileri bildiriniz:

E-Nr. FD Bu numaralar∂ yukar∂daki kutu içine

yaz∂n∂z. Numaralar, yaπ filtresi

ç∂kar∂ld∂ktan sonra aspiratörün iç

k∂sm∂ndaki tip levhas∂ veya tip etiketi

Gaz bekli cihazlar için ek bilgiler:

 Gazl∂ ocaklar∂n montaj∂nda yerel

kanuni yönetmeliklere (örn. Almanya’da:

Gaz kurulumu teknik kurallar∂ TRG!)

 Geçerli olan ilgili montaj kurallar∂na ve

gazl∂ cihaz üreticisinin montaj bilgilerine

 Aspiratörün kurulacaπ∂ yerde sadece

bir tarafta bir yüksek dolap veya duvar

olabilir. Mesafe asg. 50 mm olmal∂d∂r.

 Gazl∂ ocaklarda, ocaπ∂n tencere

konulan ∂zgaras∂n∂n üst kenar∂ ile

aspiratörün alt kenar∂ aras∂ndaki asgari

mesafe: 650 mm, Res. 1.

 Eski cihazlar deπersiz çöp deπildir.

Çevre dostu giderme yöntemi ile deπerli

hammaddeler tekrar kazan∂labilir.

Eski cihaz∂ gidermeden önce, eski cihaz∂

kullan∂lamaz hale gitiriniz.

 Yeni cihaz∂n∂z size sevk edilirken

ambalaj∂ sayesinde korunmuµtur.

Kullan∂lm∂µ olan tüm malzemeler çevreye

zarar vermeyen türdendir ve tekrar

deπerlendirilebilir. Lütfen siz de yard∂mc∂

olup, ambalaj∂n çevreyi kirletmeyecek

µekilde giderilmesini saπlay∂n∂z.

Güncel giderme yollar∂ hakk∂nda bilgi

almak için lütfen yetkili sat∂c∂n∂za veya

belediye idarenize baµvurunuz.

 Aspiratör at∂k hava ve dolaµ∂ml∂ hava

modu için kullan∂labilir.

 Aspiratörü daima ocaπ∂ ortalayarak

 Elektrikli ocak ile aspiratörün alt kenar∂

aras∂ndaki asgari mesafe 650 mm,

 Yang∂n tehlikesi (örn. uçuµan k∂v∂lc∂m)

söz konusu olan, kat∂ yan∂c∂ madde

kullan∂lan ocak veya sobalar üzerinde

aspiratör ancak ilgili ocak veya soba

üzerinde kapal∂ ve sökülemeyen bir

kapak olmas∂ ve yerel yönetmeliklere

uyulmas∂ µart∂ ile kullan∂labilir.

Bu s∂n∂rlama gaz bekleri ve gaz ocaklar∂

için geçerli deπildir.

 Aspiratör ile ocak aras∂ndaki mesafe

ne kadar az olursa, yükselen su

buhar∂ndan dolay∂ aspiratörün alt

taraf∂nda su damlac∂klar∂ oluµma ihtimali

de o kadar fazlad∂r.

Emniyet teknigi belgesi VDE

kontrol ve sertifika enstitüsü

taraf∂ndan tanzim edilir:

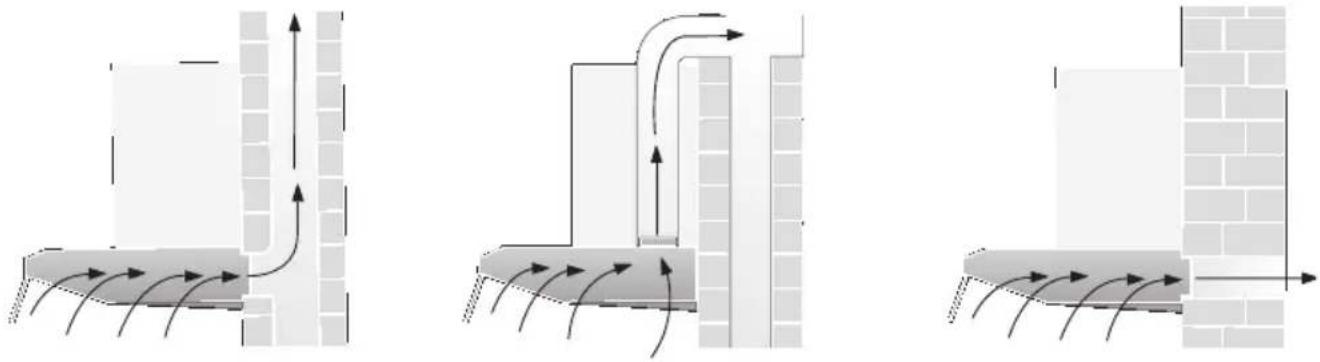

At∂k hava bir havaland∂rma bacas∂

üzerinden yukar∂ya veya doπrudan

d∂µar∂ya aç∂k alana at∂l∂r.

D At∂k hava ne devrede olan bir duman

veya at∂k gaz bacas∂na, ne de ocak veya

soba kurulmuµ olan yerlerin hava ç∂k∂µ∂na

yarayan bir bacaya aktar∂lmamal∂d∂r.

At∂k havan∂n d∂µar∂ ç∂k∂µ saπlayan bir

sisteme iletilmesinde resmi ve yasal

yönetmeliklere (örn. eyalet bina

yönetmeliπi) dikkat edilmelidir.

Havan∂n devrede olmayan bir duman

veya at∂k gaz bacas∂na aktar∂lmas∂ için,

yetkili baca kontrol ustas∂n∂n izni

D Aspiratörün hava ç∂k∂µ modunda

s∂cak su cihazlar∂, s∂cak su haz∂rlama

cihazlar∂ gibi) durumunda, ilgili soba ve

yakma cihazlar∂n∂n yanmas∂ için ihtiyac∂

olan yeterli hava giriµi olmas∂

∑lgili soba veya cihaz∂n kurulduπu yerdeki

vakum 4 Pa (0,04 mbar) deπerini

aµmazsa, tehlikesiz bir iµletme mümkün

Örn. kap∂lardaki, pencerelerdeki

kapat∂lamayan delikler ve hava giriµ/ç∂k∂µ

duvar baπlant∂lar∂ veya karµ∂l∂kl∂ kilit

sistemleri gibi baµka teknik önlemler veya

benzeri donan∂mlar sayesinde yeni

yanma havas∂ giriµi saπlan∂rsa, söz

konusu tehlikeli iµletme elde edilebilir.

Yeterince hava giriµi saπlanmazsa, geri

emilen yanma gazlar∂ndan dolay∂

zehirlenme tehlikesi söz konusudur.

Bir hava giriµ/ç∂k∂µ duvar baπlant∂s∂ tek

baµ∂na s∂n∂r deπere uyulmas∂na yetmez.

Not: Deπerlendirmede daima evin tüm

havaland∂rmas∂ dikkate al∂nmal∂d∂r. Örn.

ocak ve gaz ocaklar∂ gibi ocaklar∂n

kullan∂lmas∂nda bu kural uygulanmaz.

Eπer aspiratör dolaµ∂ml∂ hava modunda

(aktif karbon filtresi ile) kullan∂l∂rsa, her-

hangi bir s∂n∂rlama olmadan iµletme

At∂k hava modunda, eπer at∂k hava boru-

sunda veya duvardaki baca baπlant∂s∂nda

bir y∂π∂lma kapaπ∂ mevcut deπilse, aspi-

ratörün bir y∂π∂lma kapaπ∂ ile donat∂lm∂µ

olmas∂na dikkat edilmelidir.

Cihaza bir y∂π∂lma kapaπ∂ ilave edilme-

miµse, yetkili sat∂c∂lar üzerinden temin

edilebilir (kullanma k∂lavuzunun özel

aksesuarlar bölümüne bak∂n∂z).

 At∂k hava aπz∂n∂n iç parças∂n∂ kesip

d∂µar∂ ç∂karmay∂n∂z.

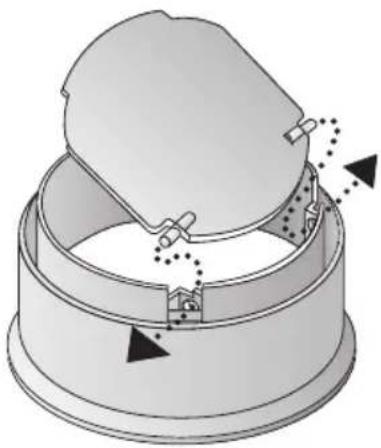

Y∂π∂lma kapaπ∂n∂n monte edilmesi:

❑ Y∂π∂lma kapaπ∂n∂n iki küçük ucunu, at∂k

hava aπz∂ndaki deliklere tak∂n∂z.

Aspiratörün en yüksek rand∂man∂ için:

K∂sa, düzgün yüzeyli at∂k hava borusu.

Mümkün olduπu kadar az boru dirseπi.

Mümkün olduπu kadar büyük boru çap∂

(120 mm çap idealdir) ve büyük boru

Uzun, kaba yüzeyli at∂k hava

borular∂, çok miktarda boru dirseπi

veya küçük boru çap∂ kullan∂l∂rsa, en

yüksek rand∂mandan sapma ve ayn∂

zamanda daha fazla ses, yani

gürültü söz konusu olur.

∑ç çap olarak asg. 100 mm tavsiye

Uzun at∂k hava borusu:

∑ç çap olarak asg. 120 mm tavsiye

eµdeπerde bir iç kesite sahip olmas∂

Keskin veya dik aç∂l∂ dönüm

At∂k hava modunda, yeterince temiz

hava girmesi saπlanmal∂d∂r.

At∂k hava d∂µ duvardan d∂µar∂ya

iletilecekse, bir teleskopik duvar kutusu

Boru çap∂: 100 veya 120 mm

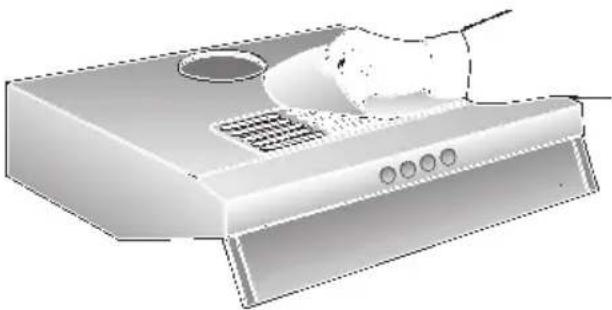

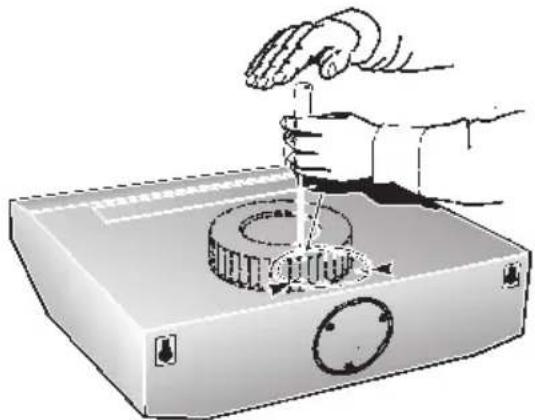

❑ Aspiratörün üst taraf∂ndaki kapaπ∂ k∂r∂p

aç∂n∂z. Bunun için, uygun bir alet ile

tutturma noktalar∂na k∂saca vurunuz.

 Fana zarar gelmesini önlemek için,

❑ K∂r∂p açt∂π∂n∂z delikten sac kapaπ∂

ç∂kar∂n∂z (bu parça ç∂kar∂lmazsa,

gürültüye ve ar∂zaya sebep olabilir).

❑ 120 mm boru çap∂nda, at∂k hava

 Fana zarar gelmesini önlemek için,

❑ K∂r∂p açt∂π∂n∂z delikten sac kapaπ∂

ç∂kar∂n∂z (bu parça ç∂kar∂lmazsa,

gürültüye ve ar∂zaya sebep olabilir).

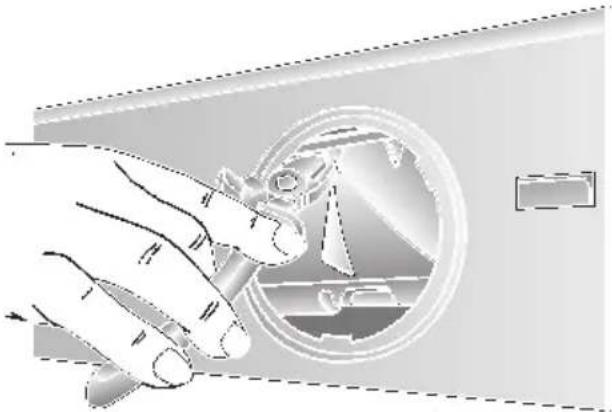

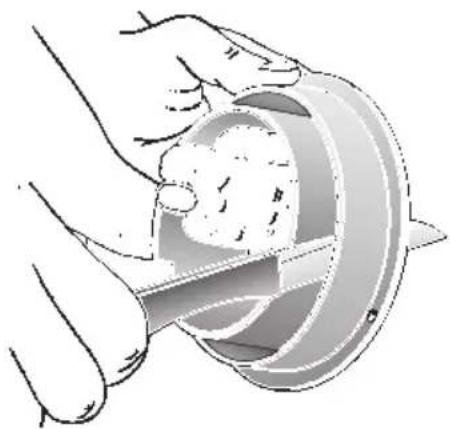

Plastik parçada delik arkaya doπru

aç∂lmal∂d∂r. Bunun için, 3 dilim kesilmeli

❑ Aspiratörün arka yüzündeki kapaπ∂

k∂r∂p aç∂n∂z. Bunun için, uygun bir alet

ile tutturma noktalar∂na k∂saca

❑ At∂k hava aπz∂n∂n d∂µ k∂sm∂n∂ kesip

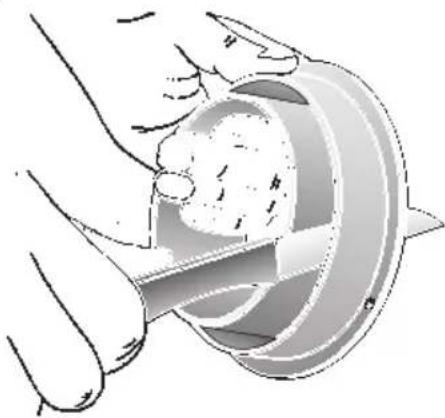

❑ At∂k hava aπz∂n∂n iç parças∂n∂ tak∂n∂z ve

sonuna kadar çeviriniz.

Eπer at∂k hava modu için herhangi bir

olanak yoksa, dolaµ∂ml∂ hava modu için

bir aktif karbon filtresi tak∂lmal∂d∂r.

❑ Ek bir aktif karbon filtresinden geçerek

temizlenen hava, tekrar aspiratörün

kurulu olduπu yere geri verilir.

❑ Aktif karbon filtresinin tak∂lmas∂ iµlemi

için, kullanma k∂lavuzuna bak∂n∂z.

❑ Eπer aspiratör at∂k hava modundan

dolaµ∂ml∂ hava moduna al∂n∂rsa, at∂k

hava deliπi kapat∂larak, herhangi bir

tehlike oluµmas∂ önlenmelidir.Elektrik baπlant∂s∂

Aspiratör sadece yönetmeliklere uygun

kurulmuµ, toprak hatt∂na sahip bir prize

baπlanmal∂d∂r. Toprak hatt∂na sahip priz,

aspiratöre mümkün olduπu kadar yak∂n ve

ulaµ∂labilecek µekilde monte edilmelidir.

Toprak hatt∂na sahip priz, kendine ait

bir elektrik ak∂m devresine

Elektrik ile ilgili veriler, filtre çerçevesi

ç∂kar∂ld∂ktan sonra cihaz∂n iç k∂sm∂ndaki

tip levhas∂ veya tip etiketi üzerindedir.

 Onar∂m durumlar∂nda genel olarak

aspiratörün elektrik beslemesini kesiniz.

Baπlant∂ hatt∂n∂n uzunluπu: 1,30 m.

Sabit baπlant∂ gerekmesi durumunda:

Aspiratör kesinlikle sadece baπl∂

bulunduπunuz yetkili elektrik besleme

iµletmesinde kay∂tl∂ bir elektrikçi

taraf∂ndan baπlanmal∂d∂r.

Elektrik baπlant∂s∂ kurulan tarafta bir

ay∂rma tertibat∂ öngörülmelidir. Ay∂rma

tertibat∂ olarak, 3 mm’den daha fazla

kontak aç∂kl∂π∂ olan ve tüm kutuplar

üzerinden kapanan µalterler kabul edilir.

LS µalterler ve kontaktörler de bu µalterler

 Eπer bu cihaz∂n baπlant∂ hatt∂ zarar

görürse, herhangi bir tehlikeye yer

vermemek için, bu hat üretici veya yetkili

servisi veya benzeri kalitede bir kiµi

taraf∂ndan deπiµtirilmelidir.

Bu aspiratör, AB parazitlenmeyi önleme

yönetmeliklerine uygundur.

60 cm geniµlikte aspiratör:

90 cm geniµlikte aspiratör:

50 cm geniµlikte aspiratör:

(kullanma k∂lavuzuna bak∂n∂z).

5. Aspiratörü as∂n∂z.

6. Alt c∂vata, bir pul tak∂larak aspiratörün

iç taraf∂ndan tak∂larak vidalanmal∂d∂r.

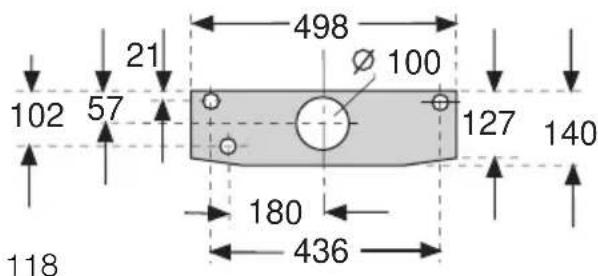

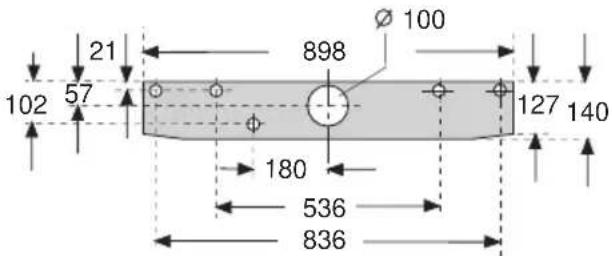

1. Sabitleme delikleri iµaretlenmelidir.

Ölçüler çizim veya resimlerden al∂nmal∂

veya µablon kullan∂lmal∂d∂r.

2. Delikler 8 mm çap∂nda delinmeli (sol ve

saπ) dübeller deliklere tamamen duvar

hizas∂na gelinceye kadar bast∂r∂l∂p

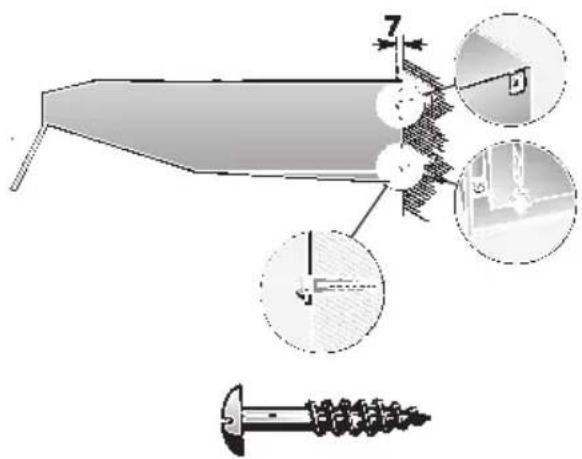

3. Üst c∂vatalar (sol ve saπ), c∂vata kafas∂

duvara yakl. 7 mm mesafe kal∂ncaya

kadar vidalanmal∂d∂r.119

Üst dolaba sabitleme

50 cm geniµliπe sahip aspiratör:

90 cm geniµliπe sahip aspiratör:

60 cm geniµliπe sahip aspiratör:

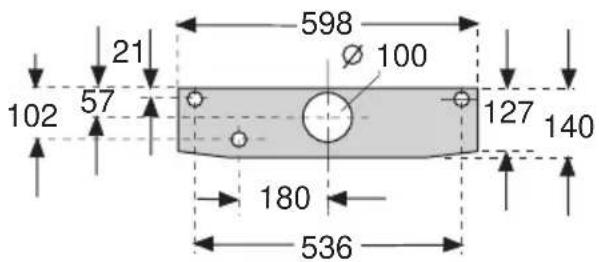

1. Sabitleme deliklerinin ölçüler çizim

veya resimlerden al∂nmal∂ veya µablon

üst dolab∂n taban∂na tutulmal∂d∂r.

2. Sabitleme delikleri çizilerek iµartlenmeli

ve bir delme çivisi ile ön delik

Yukar∂ doπru at∂k hava modunda, at∂k

hava deliπi çizilmeli ve kesilip

❑ Elektrik kablosunun konumu dikkate

al∂nmal∂d∂r; gerekirse dolap gerektiπi

µekilde kesilmelidir.

3. Filtre ∂zgaras∂ ç∂kar∂lmal∂d∂r

(kullanma k∂lavuzuna bak∂n∂z).

4. Aspiratör dolab∂n taban∂na iyice

Teknik geliµtirmeler çerçevesinde tasar∂m deπiµiklikleri

yapma hakk∂ sakl∂d∂r.

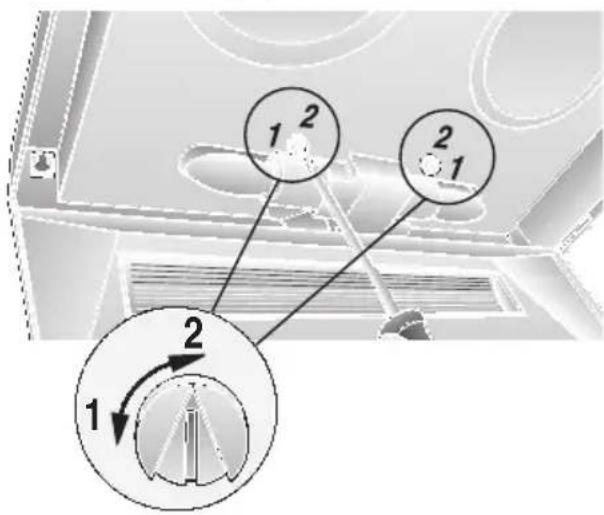

2 motorlu aspiratörde

∑µletme modunun ayarlanmas∂:

❑ At∂k hava modu: Pozisyon 1

❑ Dolaµ∂ml∂ hava modu: Pozisyon 2

❑ Ayarlama, sol ve saπ tarafta bir

tornavida ile yap∂l∂r.

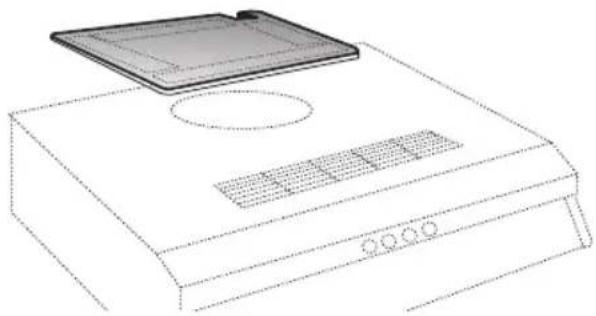

❑ Ekteki kapatma folyosu, aspiratörün

üst taraf∂na, hava ç∂k∂µ ∂zgaras∂

üzerine yap∂µt∂r∂lmal∂d∂r.

Bu iµlemde yüzeyin temiz olmas∂na

dikkat edilmelidir.121
