KULLANIM KILAVUZU LU10122 SIEMENS

Aspiratorun fani, mutfaktaki havayi emer ve yag filtresindenGPCirerek disariya atar.
Yag filtresi, mutfak havasindaki yagli maddeleri tutar.
MUTFAK YAG VE KOKUDAN HEMN HEMN tamamen arindirilmis olur.
Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagli yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimi sicak su cihazları,sicak su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarin yanması icin ihtiyaci olan yeterli hava girisi olması saglanmalidir. Ilgili soba veya cihazın kuruldugu yerdeki vakum 4 Pa (0,04 mbar) degerini asmazsa, Tehlikesiz bir isletme mumkun olur.

Isletme türleri

Örn. kapilardaki, pencerelerdeki
kapatlamayan delikler ve hava seksişduvar böglantilar veya karsilikl kilitsistemleri gibi baska teknik onlemler veyabenzeri donanimlar sayesinde yeti yanmahavasi,girişi saglanirsa,söz konusutehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez. Not: Degerlendirmede daima evin tum havalandirmasi dikkate alinmalidir. Orn. ocak ve gaz ocaklari gibi ocaklarin kullanilmasinda bu kural uygulanmaz. Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilrsa, herhangi bir sinirlama olmadan isletme mumkundur.

Dolasilhavamodu:

Bu fonksiyon icin bir aktif carbon filtresi takilmaldir (filtre ve bakim bolumune bakiniz). Aktif carbon filtresi, ozel aksesuar olarak YETKILI SATICI uzerinden satin alanabilir. Ilgili aksesuar numaralarini bu kullanma kulavuzunun sonunda bulabilirsiniz.
Aspiratorun fani, mutfaktaki havayi emer,yag ve aktif karbon filtresindenGPCirir ve temizlenmis sekilde disariya atar.
Yag滤resi, mutfak havasindaki yaglmaddeleritutar.
Aktif carbon filtresi koku maddelerini tutar.

Eger aspiratore aktif carbon filtresi takilmazsa, mutfak buhar ve dumanindaki kokuya sebep alan maddelerinin tutulmasi mumkun degildir.

Aspirator atik hava modundan dolasimi hava moduna degistirildiginde, atik hava deligi kapatilarak, muhtemel bir tehlike onlenmelidir.

Önemli bilgiler:

Bu kullanma talimati birden fazla cihaz modeli icin gelerlidir. Cihaziniza uymayan bazi donanim ozellikleri tarif edilmis olabilir.
Bu aspirator genel guvenlik yonetmeliklerine uygundur. Muhtemel onarimlar sadece yetkili elemanlar tarafindan yapilmalidir. Gerektigi gibi yapilmayan onarimlar, kullanici icin onemli tehlikelere sebep olabilir.

Cihaz hasarli ise, calistirmayiniz.
Cihazin baglantisi ve isletmeye alinmasi sadece yetkili bir eleman tarafindan yapilmaldir.
Eger bu cihazin baglanti hatti zarar görürse, herhangi bir tehlike olusmasini onlemek icin, bu hat cihaz üreticisi vya yetkili servis tarafindan ya da ayni yetki ve alanaklara sahip baska bir uzman eleman tarafindan degistirilmelidir.
Cihazın ambalaj malzemesi gerektigi sekilde giderilmelidir (montaj talimatina bakıniz).
Bu aspirator ticari kullanim icin degil, evde kullanilmak icin ureilmistir.
Aspiratoru ancak lambarli (ampulleri) takili sekilde calistiriniz.
Bozuk ampuller, calisir durumdaki diger ampullerin asiri yuklenmesinin onlenmesi icin derhal degistirilmelidir.
Aspirator hiçbir zaman yag filtresi olmadan calistirilmamalidir.
Asiri isinan kat i veya siv i yaglar cok cabuk alevlenebilir. Bunun icin, orn. patates kizartmasi gibi kat ve siy i yaglar ile besin hazirlarken ocaqin basindan ayrilmayiniz.
Aspiratorun altoa alevlenen besinler hazirlamayiniz.

Yükselen alevlerden dolayi yag
!滤resinin yanma tehlikesi sö
!kONUSudur.

Yeni cihazı kullanmadan olne, lüften kullanma talimatı itinayla okuyunuz. Kullanma talimatinda kendi güvenliginiz, cihazın kullanı ve bakim ile ilgili onemli bilgiler bulunmaktadir.
Kullanma ve montaj talimatini, cihazi sonradan baska birine vereceginiz veya satacaginiz zaman yeti sahibine vermek uzere itinayla saklayiniz.

Ocaklarin uzerinde daima uygun kaplar olmalidir.
Aspiratorun kat yakit maddesi (komur, odun ve benzeri) yakilan ocek veya sobalar uzerinde kullanilmasina sadece belli durumlarda izin verilir (montaj talimatina bakiniz).

Gaz bekleri / Gazl oçaklar

Gaz beklerinin hepsini uzun bir sure (azam. 15 dakika) aynianda en yuksek isi ayarile calistirmayiniz,aksi halde, cihazin diyuzeyine dokunulca yanma tehlikesisi soz konusudur ya da aspirator zarar gorebilir. Aspiratorun bir gaz ocaig uzerine kurulup calistirilmasi halinde, eger uces veya daha fazla gaz ocaigi aynianda acilirsa, aspirator azami guc kademesinde calistirilmalidir.

Aspiratorun kullanimi

MUTFaktaki kottu hava en etkili sekilde giderilir:

Aspirator piirme islemine baslanilirken aqlmalidir.
Aspirator anecdik pişirme ilemi sona erdikten birkac dokika sonra kapatilmaldir.

Ayandinlatma		Fan kademeleri
Kapali	0	1	Zayif
Açık	1	0	Kapali
		2	Güçlü

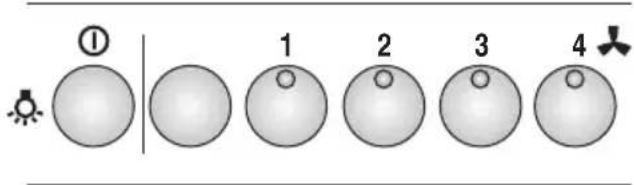

Aydinlatma Fan kademeleri

Aydinlatma Fan kademeleri Açık / Kapali Yalık kademesi

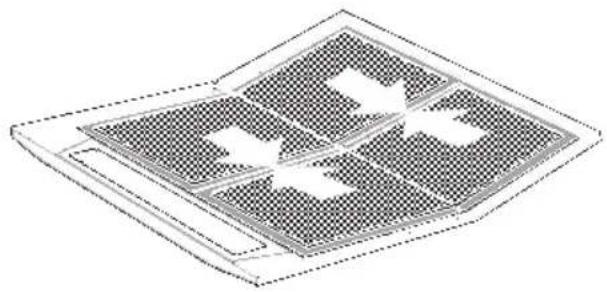

Filtre ve bakim

Mufkta olusan duman ve buharin icerdigi yagl maddeleri tutmak icin, farkli yag filtreleri kullanilr.

Tabaka pamuk yag filtresi:

Filtre tabakasi, zor tutusan malzemenen olusmaktadir.

Dikkat:

Filtrenin yağlı madde artiklari ile dolması ile, tutusma Özelligi de artar ve aspiratorün fonksiyonu etkilenebilir.

Önemli:

Tabaka pamuk yag filtresi zamaninda\ değistirilerek, kizgin yag icinde kizartma\ yapilirken vya tava icinde kizartma\ yapilirken olusan isi yogunlasmasindan\ kaynaklanabilecek yangin tehlikesi onlenir.

Tabaka pamuk yag filtresinin degistirilmesi:

Normal kullanimda (gunde 1-2 saat), tabaka pamuk yag filtresi 8-10 hafta sonra degistirilmelidir. Üzerine renkli baskı uygulanmigi tabaka pamuk yag filtresi, enGPC renkli baskı akinca degistirilmelidir.
Sadece originale kullanilmaldir. Böylelikle güvenlik yönemeliklerine uyulmş ve en iyi ilev saglanmis olur.

Eski tabaka pamuk yağ filtresinin giderilmesi:

Tabaka pamuk yag filtreleri zararli madde icermez. Bu filtrreler biyolojik gubre olarak muhafaza edilebilir ve biyolojik cop olarak giderilebilir.

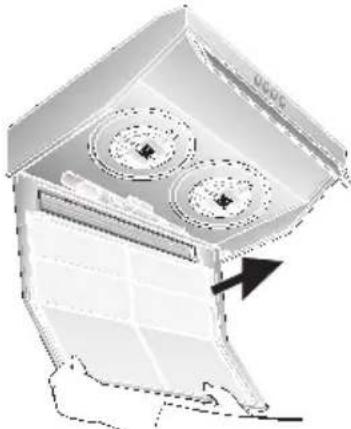

Tabaka pamuk yag filtresinin dokulmesi ve takilması:

1. Filtre izgarasinda sol ve sag tarafaki kilit duzenine basiniz.

1. Filtre izgarasini cikariniz.

1. Tel izgarayi cikariniz ve dolmugas filtre tabakasini aliniz.

1. Filtre izgarasini temizleyiniz ve yeti filtre tabakasini takiniz.
2. Filtre tabakasin tel ozgara ile sikistirip sabitleyiniz.
3. Filtre Izgarasini yeniden takiniz.

Kilit duzeni sol ve sag tarafa yerine oturmalidir.

Metal yag filtresi:

Filtre tabakari yanmayan malzemeden olusmaktadir.

Dikkat:

Filtrenin yag artiklar ile gittikce dolmasi ile, alevlenme ozelligi de artar ve aspiratorun fonksiyonu etkilenebilir.

Önemli:

Metal yag滤resi zamaninda temizlenerek, kizgin yag icinde kizartma yapilirken veya tava icinde kizartma yapilirken olusan isi yogunlasmandan kaynaklanabilecek yangin tehlikesi onlenir.

Metal yag filtrerinin temizlenmesi:

Normal isletmede (gunde 1-2 saat), metal yag filtreleri 8-10 hafta sonra temizlenmelidir.
Temizleme islemi bulasik makinesinde yapilabilir. Bu esnada filtrelerde hafif renk degismesi olabilir.
Filtre bol bir sekilde bulasik makinesine yerleşirilmelidir. Sıkışirilmamalidir.

Önemli:

Cok dolmus metal yaq filtrerleri baska bulasiklar ile birlikte yikamayiniz.

Elden temizleme durumunda, yag filtrleri sicism deterjanl su icinde yumusatilmalir. Ardindan fircalanmali, iyice durulanmali ve suyunun akmasi beklenmelidir.

Filtre ve bakim

Metal yag filtrelerinin dokulmesi ve takilmasi (tabaka pamuk yag filtresine bakiniz):

1. Filtre izgarasini ve filtreetabakalarin temizleyiniz.
2. Temizlenmis滤tre tabakalarini yine yerlerine yerleştiniz ve tel ozgara ile sikistrip sabitleyiniz. Orta kismda hava boşluğu olusmamasina dikkat ediniz.

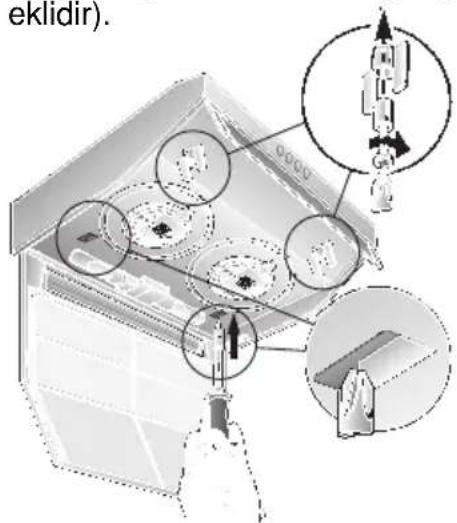

Aktif karbon滤resi:

Dolaşimi hava modunda kokumaddelerinin tutulmasi yüz kullanilir.

(Takma ve sökme islemi icin, tabaka pamuk yag filtresine bakiniz)

1. Civatalari sukup, kelebek somunlardan ve kovanlardan geleiriniz; civatalari sol ve sag tarafa cevirerek ara tabana vidalayiniz (sadece ilk montajda gereklidir). Civatalar, kelebek somunlar ve kovanlar aktif karbon filtresine ilave edilmistir.
2. Tornavida veya benzeri bir alet ile, kasadaki iki dili bastirarak iceriyeogrubukunuz (sadece ilk montajda gereklidir).

1. Aktif carbon filtrresini arka tarafa yerleştiniz, yukariya.Doğru kaldırıniz ve sol ve sag tarafan kelebek somunlar ile sabitleyiniz.

Aktif carbon filtrresindeki sol ve sag dil 50 cm genislikte aspirator icin katlanmistir. 60 cm ve 90 cm genislikteki aspiratörler icin açilmaları gerekir.

Aktif carbon filtrésinin degişirilmesi:

Normal isletmede (gunde 1-2 saat), aktif karbon filtreleri yilda 1 kez degistirilmelidir.
Aktif carbon filtresi YETKI LI SATICILAR uzerinden alinabilir (ozel aksesuarlar bolumune bakiniz).
Sadece orijinal filtrer
kullanilmalidir.
Bu sayede, mumkun olana en iyi islev
saglanir.

Eski aktif karbon filtresinin giderilmesi:

Aktif carbon filtrerleri zararl madde icermez. Bu filtrer normal cop gibi giderilebilir.

Temizlenmesi ve bakimi

Elektrik fişini çekip prisden çikararak veya ilgili sigortayı kapatarı, aspiratorün elektrigi nisiniz.

Yag filtrerini temizlerken, ulasilaben mahfaza parçalarindaki yag tortularini temizleyiniz. Böylelikle yangin tehlikesi önlenmis olur ve islevin en iyi sekilde kalması saglanir.
Aspiratoru temizlemek icin sicak deterjanl su veya keskin olmayan bir pencere temizleme maddesi kullaniniz.
Kurumu pislikleri kaziip cikarmayiniz, nemli bir bez ile yumusatiniz.
Ovalama gerektiren madde veya cizebilecek sengerler kullanmayiniz.
Bilgi: Plastik yüzeyler icin alkol (ispirto) kullanmayiniz; mat yüzeyler olusmasina sebep olabilir.

Dikkat! Mutfagi yeterince
havalandiriniz, açık ates olmamasina
dikkat ediniz.

Kumanda tuşlarini sadece keskin olmayan bir deterjanl su ve yumusak, nemli bir bez ile temizleyiniz.

Kumanda tuşlari,—çin paslanmaz)—çelik temizleme maddeleri,—kullanmayıniz.

Paslanmaz celik yüzeyler:

Keskin olmayan, ovalama gerektirmeyen bir paslanmaz celik temizleme maddesi kullaniniz.
Sadece taşlama izleri yönundet temizleyiniz.

Paslanmaz Çelik yüzeyleri, Çizebilecek süngerler ve kum, soda, asit vya klor ihtiva eden temizleme maddeleri ile temizlemeyiniz.

Aluminyum, boyali ve plastik yüeyler:

Yumusak ve tiftiklenmeyen bir pencere bezi veya mikro elyaf bez kullaniniz.
Kuru bez kullanmayiniz.
Keskin olmayan bir pencere temizlememaddesi kullaniniz.
Tesirli, asit veya lavga ihtiva edentemizleme maddeleri kullanmayiniz.
Ovalama gerektiren maddeler kullanmayiniz.

Lambalarin degistirilmesi

1. Aspiratorü kapatıniz ve elektrik seksiçekip prisden Çıkararak veya ilgili sigortayı kapatarar, aspiratorün elektrik baglantısinı kesiniz.
2. Yaq filtrelerini cikariniz (filtre ve bakim bolumune bakiniz).
3. Lambayi degistiriniz (bilinen uygun ampuller, azm. 40 Watt, E 14 soket).

1. Yag filtrerini tekrar takiniz.
2. Elektrik fisini prize takiniz veya ilgili sigortayi acarak, aspiratorun elektrik böglantisini yeniden açıniz.

Arizalar

Herhangi bir sorunuz varsa veya bir ariza durumunda, yetkili servisi arayiniz.

(Yetkili servis merkezleri listesine bakiniz).

Yetkili servisi arayinca su bilgileri bildiriniz:

E-Nr.

FD

Bu numaraları yukarıkaki kutu icineYZaZiNz. Numaralar, yağ filtresi cikarildiktan sonra aspiratorun ic kismindaki tip levhası veya tip etiketi Üzerindeder.

Önemli bilgiler

Eski cihazlar degersiz cop degildir. Cevre dostu giderme yontemi ile degerli hammaddeler tekrar kazanilabilir. Eski cihazi gidermeden once, eski cihazi kullanilamaz hale gitiriniz.
Yeni cihaziniz size sevk edilirken ambalaji sayesinde korunmustur. Kullanilmis olan tum malzemeler cevreye zarar vermeyen turdendir ve tekrar degerlendirilebilar. Lutfen siz de yardimci olup, ambalajn cevreyi kirtmeyecek sekilde giderilmesini saglayiniz. Guncel giderme yolları hakkinda bilgi almak icin lutfen yetkili saticiniza veya belediye idarenize basvurunuz.
Aspirator atik hava ve dolasimi hava modu icin kullanilabilir.
Aspiratoru daima ocaigi ortalayar monte ediniz.
Elektrikl ocek ile aspiratorun alt kenariarasindaki asgari mesafe 650 mm,Res.1.
Yangin tehlikesi (orn. uçusan kılıçim)** soz konusu alan, katı yanıci madde kullanıan oçak veya sobalar üzerinde aspirator ancak ilgili oçak veya soba üzerinde kapali ve sökulemeyen bir kapak olması ve yerel)yonetmeliklere uyulmasıartzı ile kullanı bilir. Bu sinirlama gaz bekleri ve gaz ocakları iocin geleçdir.
Aspirator ile ocekarasindaki mesafe ne kadar az olursa, yukselen su buharindan dolayi aspiratorun alt tarafinda su damlaciklar olusma ihtimali de o kadar fazladir.

Gaz bekli cihazlar icin ek bilgiler:

Gazl ocalarin montajinda yerel kanuni yonetmeliklere (orn. Almanya'da: Gaz kurulumu teknik kurallari TRG!) dikkat edilmelidir.
Geçerli olan ilgili montaj kuralları ve gazlı cihaz üreticisin montaj bilgilerine dokkat edilmelidir.
Aspiratorun kurulacagi yerde sadece bir tarafta bir yuksek dolap veya duvar olabilir. Mesafe asg. 50 mm olmalidir.
Gazl ocalarda, ocagin tencere konulan izgarasinin ust kenari ile aspiratorun alt kenariarasindaki asgari mesafe: 650 mm, Res. 1.

Emniyet tekniq belgesi VDE
kontrol ve sertifika enstitusu
tarafindan tanzim edilir:
VDE Prüf- und
Zertifizierungsinstitut
Merianstrasse 28
D-63069 Offenbach
Tel. [phone]

Montajdan once

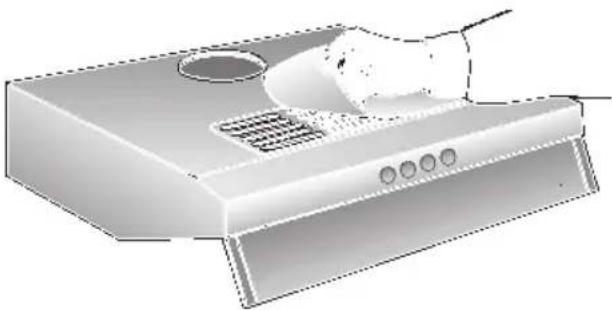

Atik hava modu

Atik hava bir havalandirma bacasi uzerinden yukariya veyaogrudan disariya aqik alana atilir.

Atik hava ne devrede olan bir duman veya atik gaz bacasina, ne de ocak veya soba kurulmus olan yerlerin hava cikisina yarayan bir bacaya aktarilmamalidir.

Atik havanin disari cikis saglayan bir系統e iletilmesinde resmi ve yasal yonetmeliklere (orn. eyalet bina yonetmeligi) dikkat edilmelidir.

Havanin devrede olmayan bir duman veya atik gaz bacasina aktarilmasi icin, yetkili baca kontrl ustasinin izni gereklidir.

Aspiratorun hava cikis modunda kullanilmasi ve ayni zamanda bacaya bagl yakma islemi (orn. havagazi, akaryakit veya komur sobaları,daimisicak su cihazları, sican su hazirlama cihazları gibi) durumunda, ilgili soba ve yakma cihazlarinin yanması icin intiyaci olan yeterli hava girisi olması saglanmaldir.

Ilgili soba veya cihazin kuruldugu yerdekivakum 4 Pa (0,04 mbar) degeriniasmazsa, tehlikesiz bir isletme mumkunolur.

Orn. kapilardaki, pencerelerdeki
kapatilamayan delikler ve hava giris/çikis
duvar böglantilar veya karsiliki kilit
sistemleri gibibara teknik onlemler vya
benzeri donanimlar sayesinde yeti
yanma havasi girisi saglanirsa, szoz konusu tehlikeli isletme elde edilebilir.

Yeterince hava girişi saglanmazsa, geri emilen yanma gazlarindan dolayi zehirlenme tehlikesi sos konusudur.

Bir hava giris/çikis duvar baglantisi tek basina sinir degere uyulmasina yetmez.

Not: Değerlendirmede daima evin Tür havalandirmasi dikkate alınmalidir. Örn. ocak ve gaz ocakları gibi ocakları kullanilmasinda bu kural uygulanmaz.

Eger aspirator dolasimi hava modunda (aktif carbon filtresi ile) kullanilirsa, herhangi bir sinrlama olmadan isletmemumkundur.

Atik hava modunda, eger atik hava borusunda veya duvardaki baca baglantisinda bir yigilma kapaigi mevcut degilse, aspiratorun bir yigilma kapaigi ile donatilmis olmasina dikkat edilmelidir.

Cihaza bir yigilma kapaig ilave edilmemeisse, yetkili saticilar uzerinden temin edilebilir (kullanma kilavuzunun ozel aksesuarlar bolumune bakiniz).

Atik hava agzinin ic parcasini kesip disari cikarmayiniz.

Yigilma kapaiginin monte edilmesi:

Yiğilma kapainen iki kucuk ucu, atik hava aşzindaki deliklere takiniz.

Atik hava dis duvardan disariya iletilecekse, bir teleskopik duvar kutusu kullanilmaldir.

Aspiratorun en yuksek randimanicin:

Kisa, duzgün yüzeyli atik hava borusu.
Mumkun oldugu kadar az boru dirsegi.
Mümkür olduğu kadar��k boru capi (120 mm cap idealdir) ve��k boru dirsekleri.

Uzun, kaba yüzeyli atık havaboruları,çok miktarda bor dirsegiveya kucuk boru capi kullanilirsa,enyüksek randimandan sapma ve�能izamanda daha fazla ses,yanigürultu soz konusu olur.

Yuvarlak borular

Kisa atik hava borusu:

Ic cap olarak asg. 100 mm tavsiye edilir.

Uzun atik hava borusu:

Ic cap olarak asg. 120 mm tavsiye edilir.

Yassi kanallarin, yuvarlak borulara esdegerde bir ic kese sahip olmasi gerekir.

Keskin veya dik acili donum noktalar olmamalidir.

Bildirilen degerlerdenapan borucaplarinda:Sizdirmaz (conta) seritlerkullanilmaldir.
Atik hava modunda, yeterince temiz hava girmesi saglanmaldir.

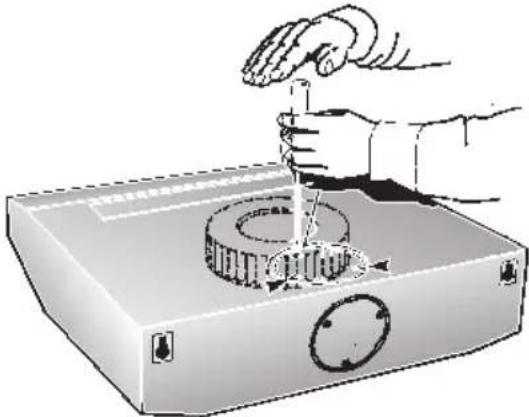

Atik hava yukari:

Borupapi:100veya120mm

Aspiratorun ust tarafindaki kapagi kiri p aciniz. Bunun icin, uygun bir aleit tutturma noktalarina kisaca vurunuz.

Fana zarar gelmesini onlemek icin, aleti dik tutunuz.

Kiriip actiginiz delikten sac kapaig cikariniz (bu parca cikarilmazsa, gurultuye ve arizaya sebep olabilir).

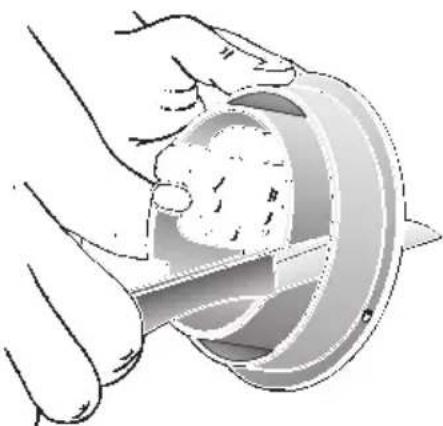

120 mm boru capinda, atik hava ağzinin ic kismini kesip seksariniz.

Atik hava agzini takiniz ve sonuna kadar ceviriniz.

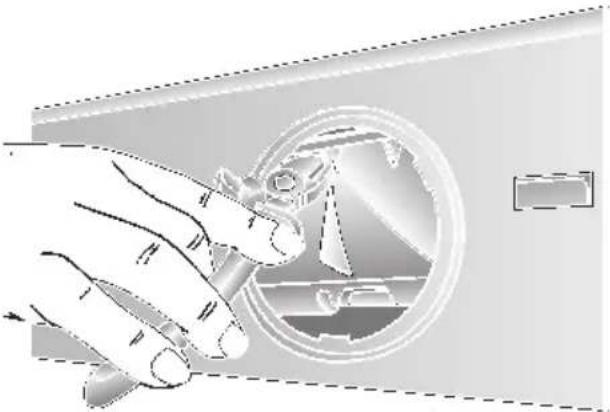

Atik hava arkaya:

Borucap:100mm

Aspiratorun arka yuzundeki kapagi kiriip açıniz. Bunun icin, uygun bir alet ile tuturma noktaları nisisACA vurunuz.

Fana zarar gelmesini onlemek icin, aleti dik tutunuz.

Kiriip actiginiz delikten sac kapagi cikariniz (bu parca cikarilmazsa, gurultuye ve arizaya sebep olabilir).

2 motorlu model:
Plastik parçada delik arkayaogrupsilmalir. Bunun icin, 3 dilim kesilmeli ve kesisilp ayrilmış olan parca disariçkarilmalir.

Atik hava agzinin dis kismini kesip cikariniz.

Atik hava ağzinin ic parçasini takiniz ve sonuna kadar ceviriniz.

Dolaspimli hava modu

Eger atik hava modu icin herhangi bir olanak yoksa, dolasimi hava modu icin bir aktif carbon filtresi takilmalidir.
Ek bir aktif karbon filtresinden gelecerek temizlenen hava, tekrar aspiratorun kurulu oldugu yere geri verilir.
Aktif carbon filtrésinin takilmasi islemi icin, kullanma kilavuzuna bakiniz.
Eger aspirator atik hava modundandolaşimi hava moduna alinirsa, atik hava deligi katatilarak, herhangi bir tehlike olusmasi onlenmelidir.

Elektrik böglantı

Aspirator sadece yonetmeliklere uygun kurulmus, toprak hattina sahip bir prize baglanmaldir. Toprak hattina sahip pris, aspiratore mumkun oldugu kadar yakin ve ulasilabilecek sekilde monte edilmelidir.

Toprak hattina sahip pris, kendine ait bir elektrik akim devresine baglanmaldir.

Elektrik verileri:

Elektrik ile ilgili veriler, filtrereçergevesi ickarildiktan sonra cihazin ic kismindaki tip levhasi veya tip etiketi uzerindeir.

Onarim durumlarda genel olarak aspiratorun elektrik beslemsini kesiniz.

Baglanti hattinin uzunluğu: 1,30 m. Sabit baglanti gerekmesi durumunda:

Aspirator kesinlikle sadece®, bulundugunuz yetkili elektrik besleme istletmesinde kayit bilr elektrikci tarafindan baglanmaldir.

Elektrik böglantı kurulan tarafa bir ayirma tertibatı ongörülmelidir. Ayirma tertibatı olarak, 3 mm'den daha fazla kontak acikligi alan ve:tüm kutuplar üzerinden kapanan salterler kabul edilir. LS salterler ve kontaktörler de bu salterler grubuna girer.

Eger bu cihazin baglanti hatti zarar gürse, herhangi bir tehlikeye yer vermemek icin, bu hat üretici veya yetkili servisi veya benzeri kalitede bir kisi tarafindan degistirilmelidir.

Bu aspirator, AB parazitlenmeyi onleme yonetmeliklerine uygundur.

Sabitlenmesi

Duvara sabitlenmesi

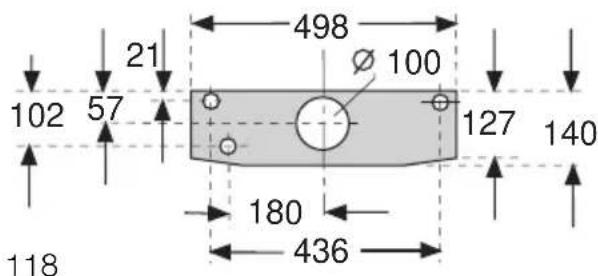

50 cm genislikte aspirator: 3 civata ile.

Sabitlenmesi

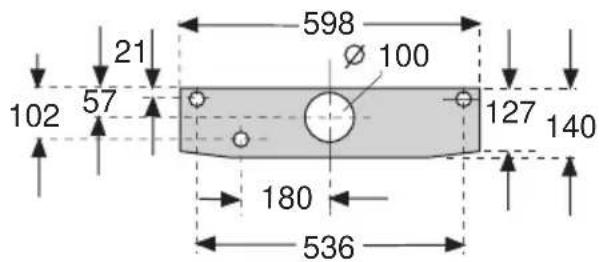

60 cm genislikte aspirator: 3 civata ile.

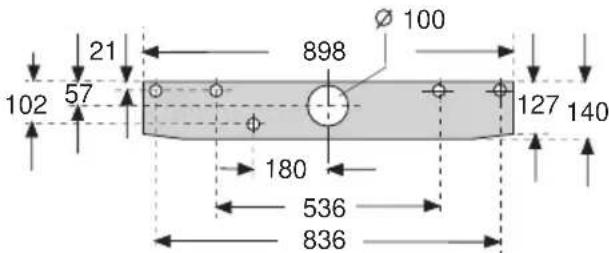

90 cm genislikte aspirator: 5 civata ile.

1. Sabitlme delikleri isaretlenmelidir. Ölcüler cüzim veya resimlerden alnmalı veya sablon kullanilmalidir.
2. Delikler 8 mm capinda delinmeli (sol ve sag) dubeller delikere tamamen duvar hizasina gelinceye kadar bastirlip sukulmalidir.

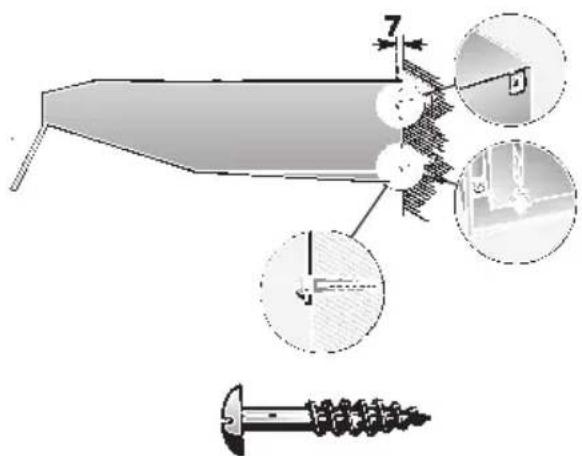

3. Üst civatalar (sol ve sag), civata kafasi duvara yakl. 7 mm mesafe kalincaya kadar vidalanmalidir.

1. Filtre izgarasi dokulmelidir (kullanma kilavuzuna bakiniz).
2. Aspiratoru asiniz.
3. Alt civata, bir pul takilarak aspiratorun ic tarafindan takilarak vidalanmalidir.

Sabitlenmesi

Ust dolaba sabitleme

50 cm genislige sahip aspirator: 4 civata ile.

60 cm genislige sahip aspirator: 4 civata ile.

90 cm genislige sahip aspirator: 6 civata ile.

1. Sabitleme deliklerinin olçüler Çizim veya resimlerden alınmali veya sablon üst dolabin tabanina tutulmalidir.
2. Sabitlme delikleri cizilerek isartlenmeli ve bir delme civisi ile on delik açilmalidir. Yukariogruto atik hava modunda, atik hava deligi cizilmeli ve kesilip açilmalidir.
   Elektrik kablosunun konumu dikkate alinmaldir; gerekirse dolap gerektigi sekilde kesilmelidir.
3. Filtre izgarasi cikarilmalidir (kullanma kilavuzuna bakiniz).
4. Aspirator dolabin tabanina iyice vidalanmalidir.

Son montaj

Atik hava modu:

Ektekikapatma folyosu, aspiratorun ust tarafina, hava cikis izgarasi uzerine yapistirilmalidir. Bu islemde yuzeyin temiz olmasina dikkat edilmelidir.

Borubagliantisikurulmalidir.

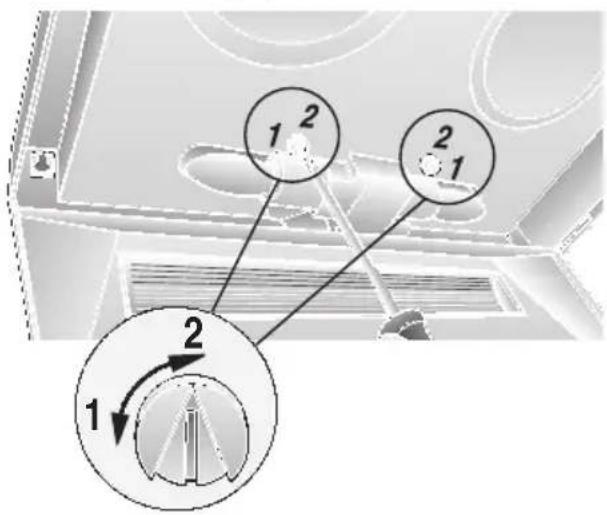

2 motorlu aspiratörde istletme modunun ayarlanması:

Atik hava modu: Pozisyon 1
Dolasiml hava modu: Pozisyon 2
Ayarlama, sol ve sag tarafta bir tornavida ile yapilir.

Elektrik baglantisi kurulmalidir.
Filtre izgarasi takilmalidir (kullanma kilavuzuna bakiniz).

Ağırlik (kg):

Teknik gelistirmeler cergevesinde tasarim degisiklikleri yapma hakki saklidir.

Notizen

LZ 23000

60 cm: LZ 16010

90 cm: LZ 22010

LZ 11000

266657

084848
