KULLANIM KILAVUZU LE46B553 SAMSUNG

N Ta plošča TFT LCD uporablja ploščo, ki je sestavljena iz osnovnih slikovnih pik, za izdelavo katerih je potrebna posebna tehnologija. Kljub temu je lahko na zaslonu nekaj svetlih ali temnih slikovnih pik. Te svetlobne pike ne bodo vplivale na delovanje izdelka. Slovenščina - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:02:43 ¦ Specifikacije Ime modela Velikost zaslona (diagonala) Ločljivost računalnika (optimalno) Zvok (Izhod) Dimenzije (Š x G x V) Osrednji del S stojalom Teža S stojalom Okoljski vidiki Delovna temperatura Delovna vlažnost Temperatura shranjevanja Vlažnost pri shranjevanju Vrtenje stojala (levo/desno) Ime modela Velikost zaslona (diagonala) Ločljivost računalnika (optimalno) Zvok (Izhod) Dimenzije (Š x G x V) Osrednji del S stojalom Teža S stojalom Okoljski vidiki Delovna temperatura Delovna vlažnost Temperatura shranjevanja Vlažnost pri shranjevanju Vrtenje stojala (levo/desno) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 palcev 37 palcev 1920 x 1080 pri 60 Hz 1920 x 1080 pri 60 Hz 10 W x 2 10 W x 2 794 x 77 x 524 mm 794 x 240 x 570 mm 917 x 79 x 592 mm 917 x 255 x 658 mm 13 kg 16 kg 10°C do 40°C (50°F do 104°F) 10% do 80%, brez kondenzacije -20°C do 45°C (-4°F do 113°F) 5 % do 95 %, brez kondenzacije -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 palcev 46 palcev 1920 x 1080 pri 60 Hz 1920 x 1080 pri 60 Hz 10 W x 2 10 W x 2 982 x 79 x 626 mm 982 x 255 x 676 mm 1116 x 79 x 706 mm 1116 X 275 X 770 mm 18 kg 23 kg 10°C do 40°C (50°F do 104°F) 10% do 80%, brez kondenzacije -20°C do 45°C (-4°F do 113°F) 5 % do 95 %, brez kondenzacije -20˚ ~ 20˚ N Zasnovo in specifikacije lahko spremenimo brez obvestila. N Naprava je digitalni aparat razreda B. N Za napajanje in porabo energije si oglejte nalepko na izdelku. Slovenščina - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:02:43 Bu Kullanıcı Kılavuzundaki şekiller ve resimler yalnızca referans amaçlı verilmiştir ve gerçek ürünün görünümünden farklı olabilir. Ürün tasarımı ve belirtimleri herhangi bir bildirim yapılmaksızın değiştirilebilir. ❑ Dijital TV Uyarılar 1. Digital TV(DVB) ile ilgili olan işlevler, yalnız DVB-T (MPEG2 ve MPEG4 AVC) dijital yer üstü sinyallerinin yayınlandığı ya da uyumlu bir DVB-C(MPEG2 ve MPEG4 AAC) kablolu TV servisine erişiminizin olduğu ülkelerde/alanlarda kullanılabilir. Lütfen bölgenizdeki DVB-T ya da DVB-C sinyallerinin alınma olasılığı hakkında yerel bayiniz ile görüşünüz. 2. DVB-T; dijital yer üstü televizyonların yayını için bir DVB Avrupa Birliği standardıdır ve DVB-C ise, kablolu dijital TV'lerin yayını içindir Ancak, EPG (Elektrikli Program Kılavuzu), VOD (Talep üzerine video) ve diğerleri gibi bazı ayrıştırılmış özellikler, bu spesifikasyona dahil edilmemiştir. Bu nedenle, şu anda desteklenmemektedirler. 3. Bu TV seti [Ağustos, 2008] itibarıyla geçerli DVB-T ve DVB-C standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın ve DVB-C dijital kablo yayınları ile uyumluluğu garanti edilemez. 4. Bu TV setinin kullanıldığı ülkelere bağlı olarak bazı kablolu TV sağlayıcıları, bu tür bir hizmet için ek ödeme talep edebilirler ve onların koşullarına ve durumlarına uymanız gerekebilir.

5. Bazı Dijital TV fonksiyonları, bazı ülkelerde ya da bölgelerde kullanımda olmayabilir ve DVB-C, kablolu hizmet

sağlayıcılarından bazıları ile doğru şekilde çalışmayabilir.

6. Daha fazla bilgi için lütfen yerel SAMSUNG müşteri hizmetleri merkeziniz ile iletişim kurun.

❑ Sabit Görüntünün Gösterilmesiyle ilgili Önlemler Sabit görüntü TV ekranında kalıcı hasara neden olabilir ● Ekranda görüntü takılmasına neden olabileceğinden LCD panelde tamamı veya bir bölümü sabit görüntüyü 2 saatten fazla tutmayın. Bu görüntü takılmasına 'ekran yanması' da denir. Bu tür bir görüntü takılmasını önlemek için hareketsiz bir görüntü ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayın.

• LCD televizyonu uzun süre 4:3 formatında izlemek, farklı ışık emisyonundan dolayı ekranın solunda, sağında ve ortasında çizgi şeklinde izler bırakabilir. DVD ya da oyun konsolunu oynatmak da ekranda benzer etkiye yol açabilir. Yukarıdaki etkinin neden olduğu hasarlar Garanti kapsamında değildir. Video oyunlarından ve bilgisayardan uzun süre durağan resimlerin görüntülenmesi kısmi görüntü izi oluşturabilir. Bu etkiyi önlemek için, durağan görüntüleri görüntülerken 'parlaklık' ve 'kontrast' derecelerini azaltın. © 2009 Samsung Electronics Co., Ltd. Tüm hakları saklıdır. [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:02:43 İçindekiler Media Play (USB) TV'nizin ayarlanması ■ Kontrol Paneline Bakış p. 2
• ■ Aksesuarlar p. 3
• ■ Bağlantı Paneline Bakış p. 4
• ■ Uzaktan Kumandaya Bakış p. 6
• ■ Uzaktan Kumandaya Pil Takma p. 7
• ■ Menülere bakış p. 7
• ■ Televizyonunuzun Bekleme Moduna Alınması p. 8
• ■ Plug & Play Özelliği p. 8
• ■ Monitöre Bakış p. 9
• ■ Bir USB Aygıtını Bağlama p. 28
• ■ Media Play İşlevi p. 29
• ■ Fotoğraf Listesi Seçenek Menüsü p. 30
• ■ Fotoğraf ya da Slayt Gösterisi İzleme p. 31
• ■ Slayt Gösterisi Seçenek Menüsü p. 32
• ■ Müzik Listesi Seçenek Menüsü p. 33
• ■ Müzik Çalma p. 34
• ■ Müzik Çalma Seçenek Menüsü p. 35
• ■ Kurulum Menüsünü Kullanma p. 35
• ANYNET+ KANAL ■ Kanal Menüsü p. 9
• ■ Kanalları Yönetme p. 12
• RESİM ■ Resim Menüsünü Yapılandırma p. 14
• ■ TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma p. 18
• ■ TV'nizin PC'nizle Ayarlanması p. 19
• SES ■ Ses Menüsünü Yapılandırma p. 20
• ■ Ses Modunun Seçilmesi p. 21
• Kurulum ■ Kurulum Menüsünün Yapılandırılması p. 22
• ■ Saati Ayarlama p. 24

Not Tek Basmalı Düğme TOOLS Düğmesi Basın Türkçe - [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:02:44 TV'nizin ayarlanması ¦ Kontrol Paneline Bakış N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. N Ön panel düğmeleri parmağınızla dokunarak etkinleştirilebilir.

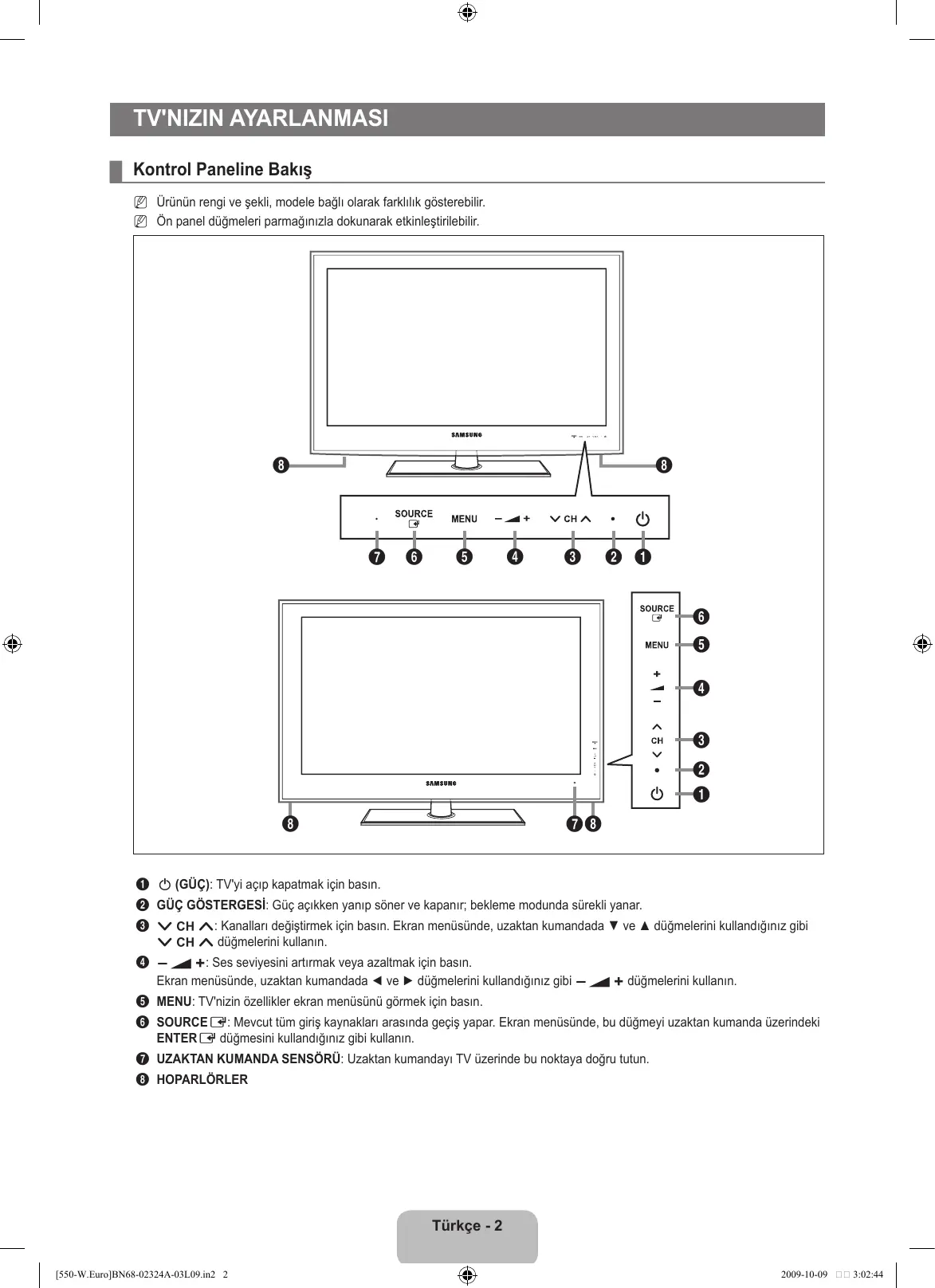

1 P (GÜÇ): TV'yi açıp kapatmak için basın. 2 GÜÇ GÖSTERGESİ: Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar. 3 z: Kanalları değiştirmek için basın. Ekran menüsünde, uzaktan kumandada ▼ ve ▲ düğmelerini kullandığınız gibi z düğmelerini kullanın. 4 Y: Ses seviyesini artırmak veya azaltmak için basın. Ekran menüsünde, uzaktan kumandada ◄ ve ► düğmelerini kullandığınız gibi Y düğmelerini kullanın. 5 MENU: TV'nizin özellikler ekran menüsünü görmek için basın. 6 SOURCEE: Mevcut tüm giriş kaynakları arasında geçiş yapar. Ekran menüsünde, bu düğmeyi uzaktan kumanda üzerindeki ENTERE düğmesini kullandığınız gibi kullanın. 7 UZAKTAN KUMANDA SENSÖRÜ: Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun. 8 HOPARLÖRLER Türkçe - [550-W.Euro]BN68-02324A-03L09.in2 2 2009-10-09 3:02:44 ¦ Aksesuarlar Uzaktan Kumanda ve Piller (AAA x 2) Güç Kablosu Kullanıcı Talimatları Kapak-Alt Temizleme Bezi Tutucu-Tel Kablo (Modele bağlı olarak) (M4 X L16) Garanti Kartı / Güvenlik Kılavuzu (Her yerde yoktur) Stand Vida X 4 (Modele bağlı olarak) N LCD TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse bayinizle görüşün. N Öğelerin rengi ve şekli, modele bağlı olarak farklılık gösterebilir. Türkçe - [550-W.Euro]BN68-02324A-03L09.in3 3 2009-10-09 3:02:45 ¦ Bağlantı Paneline Bakış [TV Yan Paneli]

Güç Girişi N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 COMPONENT IN Komponent video / sesi bağlar.

2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

HDMI çıkışlı bir cihazın HDMI jakına bağlanır. N HDMI - HDMI bağlantıları için ses bağlantısı gerekmez. N HDMI nedir? HDMI(Yüksek Tanımlı Multimedya Arayüzü), dijital ses ve video sinyallerinin tek bir kablo kullanılarak iletilmesini sağlayan bir arayüzdür. HDMI ve DVI arasındaki fark, HDMI cihazının DVI cihazından daha küçük olmasıdır. N 1.3'ten daha eski HDMI sürümlerini destekleyen DVD/Blu-ray oynatıcı/Kablo TV alıcısı/Uydu alıcısı (Set Üstü Kutusu) bağlandığında TV'den ses gelmeyebilir ve resimlerin rengi anormal olabilir. Eski bir HDMI kablosu bağlandığında ses gelmezse, HDMI kablosunu HDMI IN 3(DVI) jakına ve ses kablolarını TV'nin arka tarafındaki DVI AUDIO IN jaklarına takın. Böyle bir durumda, HDMI sürümünü doğrulamak için DVD/Blu-ray oynatıcı/Kablo TV Alıcısı /Uydu alıcısı (Set Üstü Kutusu) sağlayan şirkete başvurun ve ardından güncelleme isteğinde bulunun. N Harici bir cihaza DVI bağlantısı yapmak için HDMI IN 3(DVI) jakını kullanın. Video bağlantısı için bir DVI - HDMI kablosu ya da DVI - HDMI adaptörü (DVI'dan HDMI'a) kullanın, ses için ise DVI AUDIO IN jaklarını kullanın. HDMI / DVI kablo bağlantısı kullanırken HDMI IN 3(DVI) jakını kullanmalısınız. N 1.3 olmayan HDMI kabloları sinir bozucu yanıp sönmelere veya ekranda görüntünün kaybolmasına neden olabilir.

3 PC IN [PC] / [AUDIO]

PC'nizin üzerindeki video ve ses çıkış jaklarına bağlanır. N PC'niz bir HDMI bağlantısını destekliyorsa, bunu HDMI IN 1, 2, 3(DVI) ya da 4 terminaline bağlayabilirsiniz. N PC'niz bir DVI bağlantısını destekliyorsa, bunu HDMI IN 3(DVI) / DVI AUDIO IN terminaline bağlayabilirsiniz. 4 ANT IN Bir antene ya da kablolu TV sistemine bağlanır. 5 KENSINGTON KİLİDİ (modele bağlıdır) Kensington kilidi, (isteğe bağlı) halka açık bir ortamda kullanıldığında sistemi fiziksel olarak sabitlemek için kullanılan bir aygıttır. Bir kilitleme cihazı kullanmak isterseniz, TV'yi satın aldığınız bayi ile görüşün. N Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir. Türkçe - [550-W.Euro]BN68-02324A-03L09.in4 4 2009-10-09 3:02:46 6 H(KULAKLIK) Kulaklık, cihazınızın kulaklık çıkışına takılabilir. Kulaklık takılıyken, dahili hoparlörlerden gelen ses kapatılacaktır. N Kulaklıklar TV'ye bağlandığında ses işlevi kısıtlanır. N Yüksek ses seviyesinde uzun süre kulaklık kullanmak, işitmenize zarar verebilir. N TV’ye kulaklık taktığınızda, hoparlörlerden ses duymazsınız. N Kulaklık ses düzeyi ve TV ses düzeyi ayrı olarak ayarlanır. 7 DIGITAL AUDIO OUT (OPTICAL) Ev sineması alıcısı gibi bir Dijital Ses bileşenine bağlanır. N DIGITAL AUDIO OUT (OPTICAL) jakına bir Dijital Ses Sistemi bağlandığında: TV'nin sesini kısın ve ses seviyesini sistemin ses kontrolü ile ayarlayın. N TV, 5.1CH destekleyen bir harici aygıta bağlandığında 5.1CH ses alınabilir. N Alıcı (ev sineması) Açık olarak ayarlandığında TV’nin Optik jakından çıkan sesi duyabilirsiniz. TV bir DTV (karasal yayın) sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD / Blu-ray oynatıcı / Kablo TV alıcısı / Uydu alıcısı (Set-Üstü Kutusu) gibi dijital bir bileşen olduğunda ve TV'ye HDMI ile bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır. 5.1 kanal ses dinlemek istiyorsanız, DVD / Blu-ray oynatıcı / Kablo TV alıcısı / Uydu alıcısı (Set-Üstü Kutusu) üstüdeki dijital ses çıkışı jakını TV'ye değil doğrudan bir Amplifikatör ya da Ev Sinemasına bağlayın. 8 SERVICE Yalnızca servis için konnektör

9 AUDIO OUT [R-AUDIO-L]

Amplifikatör/Ev sinemanızdaki ses giriş jaklarına bağlanır. Bir ses amplifikatörü AUDIO OUT [R-AUDIO-L] jaklarına bağlandığında: TV'nin sesini kısın ve ses seviyesini Amplifikatörün ses kontrolü ile ayarlayın. 0 EXT1, 2 VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları. N EXT modunda; DTV Out, yalnız MPEG SD Video ve Audio'yu destekler. • Giriş/Çıkış Özellikleri Konektör Harici1 Harici2 Video

Giriş Ses (Sol / Sağ)

Çıkış Video + Ses (Sol / Sağ) Yalnızca TV veya DTV çıkışı kullanılabilir. Seçebileceğiniz çıkış.

! AV IN [VIDEO] / [R-AUDIO-L]

Kamera veya VCR gibi harici cihazlar için video kamera ve ses girişleri. @ USB Yazılım yükseltmeleri ve Media Play, vb için konektör. # COMMON INTERFACE Yuvası • Bazı kanallara ‘CI(CI+) KARTI’ yerleştirilmediğinde, ekranda ‘Karışmış Sinyal’ görüntülenir. • Bir telefon numarası, ‘CI(CI+) KARTI’ Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün. • Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten 'Güncelleme Tamamlandı' mesajı görüntülenir. • Modele bağlı olarak, CI Kartını tekrar taktığınızda Ebeveyn Kilidi parolanızı isteyen bir mesaj belirebilir. • Modele bağlı olarak, Ebeveyn Kilidi Tmn İzn Vr olarak ayarlanmış olsa da, yetişkinlere (18 yaş ve üzeri) yönelik programlar için parolanızı isteyen bir mesaj belireblir. N Yerel bir kablo hizmet sağlayıcısından bir ‘CI(CI+) KARTI’ kimliği edinmeniz gerekir. ‘CI(CI+) KARTI’ düştüğünde hasar görebileceğinden, ‘CI(CI+) KARTI’nı elinizle dışarı doğru çekerek dikkatlice çıkarın. N ‘CI(CI+) KARTI’nı üzerinde belirtilen yönde yerleştirin. N COMMON INTERFACE Yuvasının yeri, modeline bağlı olarak farklılık gösterebilir. N Bazı ülkelerde, bölgelerde, radyo istasyonlarında ‘CI(CI+) CARD’ desteklenmez yetkili bayinize danışın. N CI+ işlevi yalnızca LE********P modeline uygulanabilir. Eğer sorun yaşarsanız, lütfen servis sağlayıcınız ile irtibat kurun. Türkçe - [550-W.Euro]BN68-02324A-03L09.in5 5 2009-10-09 3:02:46 ¦ Uzaktan Kumandaya Bakış N Uzaktan kumandayı TV'den en fazla 23 fit kadar uzakta kullanabilirsiniz. N Uzaktan kumandanın performansı parlak ışıktan etkilenebilir. N Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir. 1 POWER: TV'yi açar ve kapatır. 2 SAYISAL DÜĞMELER: Kanalı değiştirmek için basın. 3 FAV.CH: Ekranda Favori Kanal Listelerini görüntülemek için kullanılır. 4 Y: Ses seviyesini artırmak veya azaltmak için basın. 5 SOURCE: Kullanılabilir video kaynaklarını görüntülemek ve seçmek için basın. 6 INFO : TV ekranında bilgi görüntülemek için basın. 7 TOOLS: Sık kullanılan işlevleri hızla seçmek için kullanın. 8 CH LIST: Ekranda Kanal Listelerini görüntülemek için kullanılır. ! DUAL: Ses efekti seçimi @ Bu düğmeleri Kanal Listesi, Media Play ve Anynet+ içinde kullanın. (∏: Bu uzaktan kumanda, Anynet+ özelliği olan Samsung kaydedicilerde kaydı kontrol etmek için kullanılabilir) # TV: Doğrudan TV modunu seçer. $ PRE-CH: Önceki izlediğiniz kanala dönmenizi sağlar. % MUTE M: Sesi geçici olarak kesmek için basın. ^ > P <: Kanalları değiştirmek için basın. & MENU: Ana ekran menüsünü görüntüler. ( RETURN: Önceki menüye geri döner

) YUKARI▲ / AŞAĞI▼ /

SOL◄ / SAĞ► / ENTERE : Ekran üzerindeki menü öğelerini seçmek ve menü değerlerini değiştirmek için kullanın.

b P.SIZE: Resim boyutu seçimi

c MEDIA.P: Müzik dosyalarınızı ve resimlerinizi oynatabilirsiniz.

a EXIT: Menüden çıkmak için basın. d SUBT. : Dijital altyazı görünümü e AD: Sesli Açıklama seçimi.

Teletekst İşlevleri 5 0: Teletekst modu seçimi (LIST / FLOF) 6 5: Teletekst gösterimi

8 8: Teletekst hafızaya alma

0 /: Alternatif olarak Teletekst, Çift ya da Karışık seçin.

7 4 : Teletekst boyutu seçimi 9 Fastekst konu seçimi

9 RENKLİ DÜĞMELER: Bu düğmeleri, Kanal listesi, Media Play menüsü, vs.'de kullanın.

• GUIDE: Elektronik Program Kılavuzu (EPG) ekranı

# : : Teletekst gösteriminden çıkış $ 1: Teletekst alt sayfası ^ 2: Teletekst sonraki sayfa 3: Teletekst önceki sayfa & 6 : Teletekst dizini ( 9 : Teletekst tutma a 7 : Teletekst iptal Türkçe - [550-W.Euro]BN68-02324A-03L09.in6 6 2009-10-09 3:02:46 ¦ Uzaktan Kumandaya Pil Takma

1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın.

2. İki AAA boyutunda pil takın.

N Pil uçlarındaki '+' ve '–' işaretlerinin bölme içindeki şekille eşleşmesine dikkat edin.

N Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin, kuru bir yerde saklayın. (Normal TV kullanımına göre piller yaklaşık bir yıl dayanmalıdır.) N Uzaktan kumanda çalışmazsa, aşağıdakileri kontrol edin: TV açık mı? Pillerin artı ve eksi uçları ters olarak mı takılmış? Piller bitmiş mi? Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı? Yakınlarda özel flüoresan lambası veya neon işareti var mı? OPERATION ¦ Menülere bakış TV'yi kullanmadan önce, değişik fonksiyonları seçmek ve ayarlamak için menüde nasıl dolaşılabileceğini öğrenmek amacıyla aşağıdaki adımları izleyin. MENU Düğmesi Ana ekran menüsünü görüntüler. INFO RETURN Düğmesi Önceki menüye geri döner. ENTERE / DIRECTION düğmeleri İmleci hareket ettirir ve öğeyi seçer. Geçerli olarak seçili olan öğeyi seçer. Ayarları onaylar. EXIT Ekran menüsünden çıkar. ❑ OSD'yi (Ekran Görünümü) Çalıştırma Erişim adımı seçilen menüye göre farklılık gösterebilir.

1. MENU düğmesine basın.

2. Ana menü ekranda görünür. Menünün sol tarafında simgeler bulunur: Görüntü, Ses,

Kanal, Kurulum, Giriş, Uygulama, Destek. Modu : Standart Arka Aydınlatma Kontrast Parlaklık Netlik Renk Ton (G/R) Gelişmiş INFO Ayarlar

3. Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın.

4. Ardından simgenin alt menüsüne erişmek için ENTERE düğmesine basın.

6. Belirli bir öğenin değerini azaltmak veya artırmak için ◄ ya da ► düğmesine basın. OSD

ayarlama işlemi seçilen menüye göre farklılık gösterebilir.

7. Yapılandırmayı tamamlamak için ENTERE düğmesine basın. Çıkmak için EXIT

düğmesine basın. Görüntü

5. Simgenin alt menüsünü seçmek için ▲ ya da ▼ düğmesine basın.

Kontrast Parlaklık Netlik Renk Ton (G/R) Gelişmiş Ayarlar Resim Seçenekleri : 95 : 45 : 50 : 50 : G50 / R50

U Taşı L Ayarla E Giriş R Geri Yardım simgesi: Türkçe - [550-W.Euro]BN68-02324A-03L09.in7 7 2009-10-09 3:02:47 ¦ Televizyonunuzun Bekleme Moduna Alınması Cihazınız, güç tüketimini azaltmak için bekleme moduna alınabilir. Bekleme modu izlemeyi geçici olarak (örneğin yemek sırasında) kesmek istediğinizde yararlı olur.

1. Uzaktan kumandadaki POWERP düğmesine basın.

N Ekrandaki görüntü kapanır ve cihazınızın üzerinde bir bekleme göstergesi yanar.

2. Ayarınızı eski durumuna getirmek için sadece POWERP yeniden basın.

N Cihazınızı uzun süre (örneğin, tatile gittiğinizde) bekleme modunda bırakmayın. Cihazı elektrik şebekesinden ve anten bağlantılarından ayırmak en doğru işlemdir. ¦ Plug & Play Özelliği (Modele bağlı olarak) TV ilk kez açıldığında, temel ayarlar otomatik olarak başlar ve birbiri ardına devam eder.

1. Uzaktan kumandadaki POWER düğmesine basın.

N Ayrıca TV'deki POWERP düğmesini de kullanabilirsiniz. N Select the OSD Language. mesajı gösterilir.

2. ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak uygun dili seçin. Seçiminizi

onaylamak için ENTERE düğmesine basın. Plug & Play Select the OSD Language.

3. ◄ ya da ► düğmesine basarak Dükkan Demo veya Evde Kullanım seçimini yapın,

Menu Language : English ardından ENTERE düğmesine basın. N Ev ortamınızda en iyi resim için TV'yi Evde Kullanım moduna ayarlamanızı öneririz. E Enter N Dükkan Demosu modu yalnızca satış ortamlarında kullanmak içindir. N Cihaz yanlışlıkla Dükkan Demosu moduna alınmışsa ve Evde Kullanım (Standart) moduna geri dönmek istiyorsanız: TV'deki ses düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesiniINFO5 saniye boyunca basılı tutun.

4. ENTERE düğmesine basın. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTERE

düğmesine basın. N Ülke menüsünden ülkeyi seçtikten sonra, bazı modeller pin numarasını ayarlamak için ek bir seçenek içerebilir. N PIN numarasını girdiğinizde, 0-0-0-0 kullanılabilir değildir.

5. Dış Anten veya Kablo seçimini yapmak için ▲ veya ▼ düğmesine ve ardından ENTERE düğmesine basın.

N Dış Anten: Dış anten sinyalidir. N Kablo: Kablolu anten sinyalidir.

6. ▲ veya ▼ düğmesine basarak hafızaya alınacak kanal kaynağını seçin. Başlama öğesini seçmek için ENTERE düğmesine

basın. N Anten kaynağını Kablo olarak ayarladığınızda, dijital kanal araması için bir değer ayarlamanızı sağlayan bir adım belirir. Daha fazla bilgi için, Kanal → Otomatik kayıt kısmına bakın. N Dijital ve Analog: Dijital ve Analog kanallar. Dijital: Dijital kanallar. Analog: Analog kanallar. N Kanal arama otomatik olarak başlatılır ve sonlandırılır. N Kayda alma işlemini herhangi bir anda kesmek için ENTERE düğmesine basın. N Kullanılabilir tüm kanallar hafızaya alındıktan sonra, Saat Modunu ayarlayın. mesajı gösterilir.

7. ENTERE düğmesine basın. Oto seçimini yapmak için ▲ veya ▼ düğmesine ve adından ENTERE düğmesine basın.

N Manuel seçeneğini seçerseniz, Geçerli tarih ve zamanı ayarlayın gösterilir. N Bir dijital sinyal alırsanız, zaman otomatik olarak ayarlanacaktır. Ayarlanmazsa, saati ayarlamak için Manuel seçeneğini seçin.

8. En iyi HD ekranını sağlayan bağlantı yönteminin açıklaması görüntülenir. Açıklamayı kontrol edin ve ENTERE düğmesine

9. TV'nizden keyif alın. mesajı görüntülenir. Bitirdiğinizde ENTERE düğmesine basın.

Bu özelliği sıfırlamak istiyorsanız...

2. Plug & Play seçeneğini seçmek için ENTERE düğmesine tekrar basın.

3. 4 basamaklı PIN numaranızı girin. Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır.

N PIN numarasını değiştirmek istiyorsanız, PIN Değiştir işlevini kullanın. N Plug & Play özelliği yalnızca TV modunda kullanılabilir. Kurulum

1. Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçimini yapmak için

▲ ya da ▼ düğmesine, ardından ENTERE düğmesine basın. Tak ve Çalıştır Menü Dili Zaman Yayın Güvenlik Genel

: Türkçe Türkçe - [550-W.Euro]BN68-02324A-03L09.in8 8 2009-10-09 3:02:47 ¦ Monitöre Bakış Ekran, geçerli kanalı ve bazı belirli ses-video ayarlarının durumunu tanımlar. O Bilgileri görüntülemek için INFO düğmesine basın. Uzaktan kumandadaki INFO düğmesine basın. TV; kanalı, sesin türünü ve belirli görüntü ve ses ayarlarının durumunu görüntüleyecektir. ● ▲, ▼: Diğer kanal bilgilerini görüntüleyebilirsiniz. Geçerli durumda seçili kanala gitmek istediğinizde, ENTERE düğmesine basın. ● ◄, ►: Geçerli kanalda istenen programın bilgilerini görüntüleyebilirsiniz. abc1 18:11 Thu 6 Jan Life On Venus Avenue DTV Air

Unclassified No Detaild Information 18:00 ~ 6:00 ' Information N INFO düğmesine bir kez daha basın veya yaklaşık 10 saniye bekleyin, ekran otomatik olarak kaybolur. INFO KANAL ¦ Kanal Menüsü ❑ Ülke

Analog Kanal Analog kanallar için ülkeyi değiştirebilirsiniz. Dijital Kanal Dijital kanallar için ülkeyi değiştirebilirsiniz. N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. Ülke

Otomatik kayıt Elle kayıt Kablolu Arama Seçeneği Tam Kılavuz Mini Kılavuz Varsayılan Kılavuz : Tam Kılavuz Kanal Listesi ❑ Otomatik kayıt Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (ve kullanılabilirlik ülkenize göre değişir). Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaralarına uymayabilir. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Anten / Kablo Hafızaya alınacak anten kaynağıdır ● Dijital ve Analog: Dijital ve Analog kanallar. ● Dijital: Dijital kanallar. ● Analog: Analog kanallar. ‘Kablo → Dijital ve Analog’ ya da ‘Kablo → Digital’ seçeneklerini yaparken: Kablo kanallarını taramak için bir değer girin. ● Arama Modu → Tam / Ağ / Hızlı N Hızlı Network ID: Ağ kimliği kodunu görüntüler. Frekans: Kanalın frekansını görüntüler. (Her ülkede farklıdır) Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler. Simge Hızı: Kullanılabilir sembol hızlarını görüntüler. N Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV'nin hafızasına kaydeder. N Otomatik Kayıt işlemini durdurmak istiyorsanız, ENTERE düğmesine basın. Otomatik kayıt durdurulsun mu? mesajı gösterilecektir. ◄ ya da ► düğmesine basarak Yes seçeneğini seçin, ardından ENTERE düğmesine basın. Türkçe - [550-W.Euro]BN68-02324A-03L09.in9 9 2009-10-09 3:02:47 ❑ Elle kayıt N Bir kanalı elle tarar ve bunu TV'nin hafızasına kaydeder. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Dijital Kanal Dijital kanalların elle kaydedilmesi. N Dijital Kanal yalnızca DTV modunda geçerlidir. ● Kanal: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak Kanal numarasını ayarlayın. ● Frekans: Sayı düğmelerini kullanarak frekansı ayarlayın. ● Bant genişliği: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak bant genişliğini ayarlayın. N Tamamlandığında, kanal listesindeki kanallar güncellenir.

Analog Kanal Analog kanalların elle kaydedilmesi. ● Program (Kanala atanacak program numarası): ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak program numarasını ayarlar. ● Renk Sistemi → Oto / PAL / SECAM / NTSC4.43: ▲ veya ▼ düğmesini kullanarak renk sistemi değerini ayarlar. ● Ses Sistemi → BG / DK / I / L: ▲ veya ▼ düğmesini kullanarak ses sistemi değerini ayarlar. ● Kanal (Kaydedilecek kanal numarasını biliyorsanız): ▲ veya ▼ düğmesine basarak C (Karasal kanal) ya da S (Kablo kanalı) seçimini yapın. ► düğmesine basın, ardından gerekli numarayı seçmek için ▲, ▼ ya da sayı (0~9) düğmelerine basın. N Kanal numarasını, sayı (0~9) düğmelerine basarak da doğrudan seçebilirsiniz. N Normal olmayan bir ses varsa veya ses yoksa, gerekli ses standardını yeniden seçin. ● Ara (Kanal numaralarını bilmediğinizde): Aramayı başlatmak için ▲ veya ▼ düğmesine basın. Kanal ayarcısı ilk kanal ya da sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar. ● Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde): ENTERE düğmesine basarak Tamam ayarına getirin. N Kanal modu • P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki konum numaralarına atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz. • C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. • S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz. ❑ Kablolu Arama Seçeneği (ülkeye göre değişir) Kablo TV şebekesi araması için frekans ve simge hızı gibi ek arama seçeneklerini ayarlar. ● Başlangıç Sıklığı (Frekans Başlatma): Başlangıç frekansını ayarlayın (Her ülke için farklıdır) ● Bitiş Sıklığı (Frekans Durdurma): Bitiş frekansını ayarlayın (Her ülke için farklıdır) ● Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler. ● Simge Hızı: Kullanılabilir sembol hızlarını görüntüler. ❑ Tam Kılavuz / Mini Kılavuz EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle boş veya güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir. O Kılavuz menüsünü görüntülemek için GUIDE düğmesine basmanız da yeterlidir. (Varsayılan Kılavuz öğesini yapılandırmak için açıklamalara bakın.)

Tam Kılavuz Program bilgilerini zamana göre sıralanmış Bir saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen iki saatlik program bilgileri görüntülenir.

Mini Kılavuz Her programın bilgisi geçerli kanalın Mini Kılavuz ekranının her satırında geçerli programdan ileriye doğru program başlangıç zaman sırasına doğru gösterilir. Türkçe - 10 [550-W.Euro]BN68-02324A-03L09.in10 10 2009-10-09 3:02:47 ❑ Varsayılan Kılavuz → Tam Kılavuz / Mini Kılavuz Uzaktan kumandadaki GUIDE düğmesi basıldığında Tam Kılavuz ya da Mini Kılavuz görüntülemeyi seçebilirsiniz. ❑ Kanal Listesi Kanal Listesi kullanma hakkında ayrıntılı prosedürler için ‘Kanalları Yönetmek’ talimatlarına bakın. O Uzaktan kumanda üzerindeki CH LIST düğmesine basarak bu seçenekleri belirleyebilirsiniz. ❑ Kanal modu P >/< düğmesine basıldığında, Kanallar seçilen kanal listesi içerisinde değiştirilir.

Eklenen Kanallar Kanallar hafızaya alınan kanal listesi içerisinde değiştirilir.

Favori Kanallar Kanallar sık kullanılan kanal listesi içerisinde değiştirilir. ❑ İnce Ayar Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir. N İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafında bir yıldız '*' işareti bulunur. N İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTERE düğmesine basın. N Yalnızca Analog TV kanallarında ince ayar yapılabilir. Tam / Mini Kılavuz Kullanımı Tam Kılavuz DTV Cable 900 f tn 2:10 Sal 1 Haz Freshmen On Campus 2:00 - 2:30 No Detailed Information

E İzle Bilgi Sayfa Mini Kılavuz +24 Saat Çıkış Amaç... EPG listesindeki bir programı seyretmek Kılavuzdan çıkmak 2:00 2:30 5:00 DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain E İzle Bilgi Sayfa Tam Kılavuz Çıkış İşlem... ▲, ▼, ◄, ► düğmesine basarak bir program seçin. Mavi düğmeye basın Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. Eğer ENTERE düğmesine tekrar basılırsa, ◄, ► düğmesine basarak Prgrmlr Dğştrm seçeneğini seçin, saat simgesinin kaybolması ile zamanlama işlemi iptal edilir. Program bilgilerini izlemek ▲, ▼, ◄, ► düğmesine basarak istediğiniz bir programı seçin. Ardından istediğiniz program vurgulandığında INFO düğmesine basın. Program başlığı, ekran merkezinin üst kısmındadır. Ayrıntılı bilgi için INFO düğmesine basın. Ayrıntılı bilgi içinde Kanal Numarası, Çalışma Süresi, Durum Çubuğu, Ebeveyn Seviyesi, Video Kalitesi Bilgileri (HD / SD), Ses Modları, Altyazı veya Teletekst, Altyazı veya Teletekst dilleri ve vurgulanan programın kısa özeti bulunur. ‘...’ özet uzunsa görüntülenecektir. Tam Kılavuz ile Mini Kılavuz arasında geçiş yapma Kırmızı düğmeye art arda basın. Tam Kılavuz'da Geriye hızlı hareket (24 saat). Yeşil düğmeye art arda basın. İleriye hızlı hareket (24 saat). Sarı düğmeye art arda basın. Türkçe - 11 [550-W.Euro]BN68-02324A-03L09.in11 11 2009-10-09 3:02:48 ¦ Kanalları Yönetme Bu menüyü kullanarak favori kanalları ekleyebilir / silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu kullanabilirsiniz.

Tüm Kanallar O anda mevcut tüm kanalları gösterir. Eklenen Kanallar Tüm eklenmiş kanalları gösterir. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- A 7 C -A 8 C --

Favori Tüm favori kanalları gösterir. O Ayarladığınız favori kanalları seçmek için uzaktan kumandadaki FAV.CH düğmesine basın.

Programlandı Tüm geçerli rezerv edilmiş kanalları gösterir. N Tüm Kanallar, Eklenen Kanallar ya da Favori ekranında ▲ / ▼ düğmelerine ve ENTERE düğmesine basarak bir kanal seçin. Ardından seçilen kanalı izleyebilirsiniz. N Kanal Listesinde Renk düğmelerinin kullanılması • Kırmızı (Kanal Tipi): TV, Radyo, Veri/Diğer ve Tümü seçenekleriniz arasında geçiş yapın. • Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür. • Sarı (Seç): Birden fazla kanal listesi seçer. Aynı anda birden fazla kanal için ekleme / silme, favorilere ekleme / favorilerden silme işlevlerini gerçekleştirebilirsiniz. Tüm seçilmiş kanalları aynı anda ayarlamak için gerekli kanalı seçin ve Sarı düğmeye basın. Seçilen kanalların solunda c işareti görünür. • TOOLS (Araçlar): Sil (veya Ekle), Sık Kullanılanlara Ekle (veya Sık Kullanılanlardan Sil), Kilit (veya Kilit aç), Zmnlycyl Syrtm, Kanal Adı Düzenleme, Kanal Numarası Düzenleme, Sınıflama, Tümünü Seç (veya Tüm seçimleri kaldır), Otomatik kayıt menüsü. (Seçenekler menüleri duruma göre değişebilir.) N Kanal Durum Ekranı Simgeleri A : Bir Analog kanal. c : Sarı düğmeye basılarak seçilen bir kanal.

• : Favori olarak ayarlanmış bir kanal. ( : Geçerli olarak yayınlanmakta olan bir kanal. \ : Kilitlenmiş bir kanal. ) : Rezerv edilmiş bir program Tümü Kanal Tipi Zoom Seçim T Araçlar Kanal Listesi Seçenek Menüsü (Tüm Kanallar / Eklenen Kanallar / Favori) N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. N Seçenek menüsü öğeleri kanal durumuna göre değişebilir. Ekle / Sil İstediğiniz kanalları görüntülemek için bir kanalı silebilir ya da ekleyebilirsiniz. N Silinen tüm kanallar Tüm Kanallar menüsünde gösterilecektir. N Gri renkli bir kanal, kanalın silindiğini gösterir. N Ekle menüsü yalnızca silinmiş kanallar için görünür. N Ayrıca bir kanalı Eklenen Kanallar ya da Favori menüsünde de aynı şekilde silebilirsiniz. Tüm Kanallar

824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- Sil Sık Kullanılanlara Ekle Kilit Zmnlycyl Syrtm Kanal Adı Düzenleme Sınıflama

A 7 C -A 8 C - Tümü Kanal Tipi Zoom Seçim T Araçlar

Sık Kullanılanlara Ekle / Sık Kullanılanlardan Sil Sık seyrettiğiniz kanalları favoriler olarak ayarlayabilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Favorilerde yapılan ekleme (ya da silme) işlemini Araçlar → Sık Kullanılanlara Ekle (ya da Sık Kullanılanlardan Sil) öğelerini seçerek de yapabilirsiniz. N '*' sembolü gösterilecek ve kanal bir favori olarak ayarlanacaktır. N Tüm favori kanallar Favori menüsünde gösterilecektir.

Kilit / Kilit aç Bir kanalı kilitleyebilirsiniz, böylece kanal seçilemez ve izlenemez. N Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında kullanılabilir. N PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz. N '\' sembolü gösterilecek ve kanal kilitlenecektir. Türkçe - 12 [550-W.Euro]BN68-02324A-03L09.in12 12 2009-10-09 3:02:48

Zmnlycyl Syrtm İzlemek istediğiniz bir programı rezerv ettiyseniz, başka bir kanal izliyor olsanız bile kanal otomatik olarak Kanal Listesindeki rezerv edilmiş kanala geçecektir. Bir programı rezerv etmek için önce geçerli zamanı ayarlayın. N Yalnızca hafızaya alınmış kanallar rezerv edilebilir. N Uzaktan kumanda üzerindeki numara düğmelerine basarak kanal, gün, ay, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz. N Bir programın rezerv edilmesi Programlandı menüsünde gösterilecektir. N Dijital Program Kılavuzu ve İzleme Rezervasyonu Bir dijital kanal seçildiğinde ve ► düğmesine bastığınızda kanalın Program Kılavuzu görünür. Yukarıda anlatılan prosedürlere göre bir programı rezerve edebilirsiniz.

Kanal Adı Düzenleme (yalnızca analog kanallar) Kanallar çağrı harfleri kanal seçildiğinde görünecek şekilde etiketlenebilir. N Dijital yayın kanallarının adları otomatik olarak atanır ve yeniden adlandırılamaz.

Kanal Numarası Düzenleme (yalnızca dijital kanallar) Uzaktan kumanda üzerindeki numara düğmelerine basarak da kanal numarasını düzenleyebilirsiniz.

Sınıflama (yalnızca analog kanallar) Bu işlem, kayıtlı kanalların program numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra gerekli olabilir.

Tümünü Seç / Tüm sçimleri kaldır ● Tümünü Seç: Kanal listesindeki tüm kanalları seçebilirsiniz. ● Tüm sçimleri kaldır: Seçilmiş kanalların hepsini seçilmemiş konuma getirebilirsiniz. N Ancak seçilmiş bir kanal olduğunda Tüm sçimleri kaldır seçimini yapabilirsiniz.

Otomatik kayıt N Seçeneklerin ayarlanması hakkındaki ayrıntılı prosedürler için ‘Kanal Menüsü’ talimatlarına bakın. N Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür. Kanal Listesi Seçenek Menüsü (Programlandı içinde)

Bilgileri Değiştirme Bir izleme rezervasyonunu değiştirmek için seçin.

Prgrmlr Dğştrm Bir izleme rezervasyonunu iptal etmek için seçin.

Bilgi Bir izleme rezervasyonunu izlemek için seçin. (Ayrıca rezervasyon bilgisini de değiştirebilirsiniz.)

Tümünü Seç Tüm rezerv edilmiş programları seçin. Programlandı Bir rezervasyonu görüntüleyebilir, değiştirebilir ya da silebilirsiniz. N Seçenek menüsünü kullanmak için TOOLS düğmesine basın. Tümü 1 / 1 / 2009 13:59 5 TV1 ) Bilgileri Değiştirme Prgrmlr Dğştrm Equalizer 18:59 2 TV3 ) The Bilgi 20:59 2 TV3 ) McMillan Wife Tümünü& Seç 21:59 2 TV3 ) M.Spillane’s mike Zoom Seçim T Araçlar E Bilgi Türkçe - 13 [550-W.Euro]BN68-02324A-03L09.in13 13 2009-10-09 3:02:48 RESİM ¦ Resim Menüsünü Yapılandırma ❑ Modu

Dinamik Aydınlık bir odada artırılmış tanımlamalı görüntü için resim türünü seçer.

Standart Normal bir odada en iyi görüntü için resim türünü seçer.

Doğal En iyi ve göze en rahat görünen görünüm için resimleri seçer. N Bu işlev PC modunda kullanılamaz.

Sinema Karanlık bir odada film izlemek için görüntü türünü seçer. Görüntü İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Resim Modu seçimini yaparak resim modunu ayarlayabilirsiniz. Modu : Standart Arka Aydınlatma Kontrast Parlaklık Netlik Renk Ton (G/R) Gelişmiş Ayarlar

❑ Arka Aydınlatma / Kontrast / Parlaklık / Netlik / Renk / Ton (G/R) Televizyonunuzda, resim kalitesini kontrol etmenizi sağlayacak çeşitli ayar seçenekleri Arka Aydınlatma bulunmaktadır. ● Arka Aydınlatma: LCD arka aydınlatmanın parlaklığını ayarlar. U Taşı L Ayarla E Giriş R Geri ● Kontrast: Resmin kontrast seviyesini ayarlar. ● Parlaklık: Resmin parlaklık seviyesini ayarlar ● Netlik: Resmin kenar tanımlamasını ayarlar. ● Renk: Resmin renk doygunluğunu ayarlar. ● Ton (G/R): Resmin renk tonunu ayarlar. N PAL sistemin analog TV,Harici, AV modlarında Ton (G/R) İşlevini kullanamazsınız. N Arka Aydınlatma, Kontrast, Parlaklık, Netlik, Renk ya da Ton (G/R) öğelerinde değişiklik yaptığınızda OSD buna uygun şekilde ayarlanır. N PC modunda, yalnızca Arka Aydınlatma, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Resmin parlaklık düzeyi azaltılırsa kullanım süresince tüketilen enerji önemli ölçüde azaltılabilir ve bu, toplam çalışma maliyetini düşürür. ❑ Gelişmiş Ayarlar Gelişmiş Ayarlar Samsung'un yeni TV'leri önceki modellere göre daha hassas resim ayarları yapmanıza izin verir. N Gelişmiş Ayarlar menüsü, Standart veya Sinema modunda kullanılabilir. N PC modunda Gelişmiş Ayarlar öğeleri arasından yalnızca Dinamik Kontrast, Gamma ve Beyaz Dengesi öğelerinde değişiklik yapabilirsiniz.

Siyah Tonu → Kapalı / Koyu / Daha Koyu / En Koyu Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz.

Dinamik Kontrast → Kapalı / Düşük / Orta / Yüksek En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz.

Gamma Birincil renk (kırmızı, yeşil, mavi) yoğunluğunu ayarlayabilirsiniz. Siyah Tonu : Kpalı Dinamik Kontrast : Orta Gamma

Kenar Geliştirme : Açık U Taşı E Giriş R Geri Türkçe - 14 [550-W.Euro]BN68-02324A-03L09.in14 14 2009-10-09 3:02:49

Renk Alanı Renk alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz renk alanını seçin. ● Oto: Auto Colour Space, program kaynaklarına dayalı en doğal renk tonunu otomatik olarak ayarlar. ● Doğal: Native Colour Space, derinliği olan zengin bir renk tonu sunar. ● Özel: Renk aralığını tercihinize göre ayarlar. N Ayar değerinin değiştirilmesi ayarlanmış ekranı yenileyecektir. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. Örneğin HDMI 1'e bağlanmış bir DVD oynatıcınız varsa ve o anda seçiliyse, ayarlar ve düzenlemeler DVD oynatıcı için kaydedilecektir. • Renk: Kırmızı, Yeşil, Mavi, Sarı, Cam Göbeği ya da Macenta N Renk, Renk Alanı öğesi Özel olarak ayarlandığında kullanılabilir. N Renk içinde seçilen rengin RGB değerlerini ayarlayabilirsiniz. N Ayarlanan RGB değerini sıfırlamak için Sıfrl seçeneğini seçin. • Kırmızı: Seçilen rengin kırmızı doygunluk seviyesini ayarlar. • Yeşil: Seçilen rengin yeşil doygunluk seviyesini ayarlar. • Mavi: Seçilen rengin mavi doygunluk seviyesini ayarlar. • Sıfrl: Renk alanını varsayılan değerlere sıfırlar.

Beyaz Dengesi Daha doğal resim renkleri için renk sıcaklığını ayarlayabilirsiniz. ● R-Ofseti: Kırmızı renk karanlık seviyesini ayarlar. ● G-Ofseti: Yeşil renk karanlık seviyesini ayarlar. ● B-Ofseti: Mavi renk karanlık seviyesini ayarlar. ● R-Kazanımı: Kırmızı renk parlaklık seviyesini ayarlar. ● G-Kazanımı: Yeşil renk parlaklık seviyesini ayarlar. ● B-Kazanımı: Mavi renk parlaklık seviyesini ayarlar. ● Sıfrl: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir.

Ten Tonu Resimdeki pembe 'cilt tonu'nu vurgulayabilirsiniz. N Ayar değerinin değiştirilmesi ayarlanmış ekranı yenileyecektir.

Kenar Geliştirme → Kapalı / Açık Resimdeki nesne sınırlarını vurgulayabilirsiniz.

xvYCC → Kapalı / Açık xvYCC modunu açık konuma getirmek HDMI veya Parça giriş jaklarıyla bağlanan harici cihazlardan (örn: DVD çalar) film seyrederken detay ve renk alanını artırır. N xvYCC, resim modu Sinema olarak ayarlandığında ve harici giriş HDMI ya da Komponent moda ayarlandığında kullanılabilir. N Bu işlev harici cihaza bağlı olarak desteklenmeyebilir. Türkçe - 15 [550-W.Euro]BN68-02324A-03L09.in15 15 2009-10-09 3:02:49 ❑ Resim Seçenekleri N PC modunda Resim Seçenekleri öğeleri arasından yalnızca Renk Tonu ve Boyut ayarlarında değişiklik yapabilirsiniz.

Renk Tonu → Mavi / Normal / Kırmızı1 / Kırmızı2 / Kırmızı3 N Kırmızı1, Kırmızı2 ya da Kırmızı3 yalnızca resim modu Sinema olduğunda etkinleşir. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. Resim Seçenekleri Renk Tonu : Normal Boyut : Oto Geniş Ekran Modu : 16:9 Dijital azal : Oto HDMI Siyahlık Düzeyi : Normal Film modu : Kpalı Yalnızca Mavi Modu : Kpalı

Boyut U Taşı E Giriş R Geri Ara sıra ekrandaki görüntü boyutunu değiştirmek isteyebilirsiniz. TV'niz çeşitli ekran boyutu seçenekleri ile birlikte gelir, bunların her biri belirli video giriş türleriniz ile en iyi çalışacak şekilde tasarlanmıştır. Kablo TV alıcınız/uygu alıcınızın da kendi ekran boyutu ayarları olabilir. Bununla birlikte genel olarak TV'yi olabildiğince 16:9 modun da izlemeniz gerekir. O Uzaktan kumanda üzerindeki P.SIZE düğmesine basarak bu seçenekleri belirleyebilirsiniz. ● Oto Geniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar. ● 16:9: Resim boyutunu, DVD'ler ya da geniş yayınlar için uygun 16:9 oranına getirir. ● Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür. ● Zoom: 16:9 geniş resmi büyüterek (dikey yönde) ekran boyutuna sığdırır. ● 4:3: Video filmleri ya da normal yayın için bu varsayılan ayardır. ● Ekrana Sığdır: HDMI (720p/1080i/1080p) veya Parça (1080i/1080p) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam görüntüyü görmek için bu işlevi kullanın. N Giriş kaynağına bağlı olarak, resim boyutu farklılık gösterebilir. N Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir. N PC Modunda, yalnızca 16:9 ve 4:3 modu ayarlanabilir. N Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir. N Cihazda iki saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir. N Geniş Yknlştrm: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTERE düğmesine basın. Resmi yukarı / aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N Zoom: ► düğmesine basarak Position seçeneğini seçin ve ardından ENTERE düğmesine basın. Resmi yukarı ve aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. ► düğmesine basarak Boyut seçeneğini seçin ve ardından ENTERE düğmesine basın. Resim boyutunu dikey yönde büyütmek ya da küçültmek için ▲ veya ▼ düğmesine basın. Ardından ENTERE düğmesine basın. N HDMI (1080i / 1080p) ya da Parça (1080i / 1080p) modunda Ekrana Sığdır seçeneğini seçtikten sonra: ◄ veya ► düğmesine basarak Konum seçeneğini belirleyin. Resmi hareket ettirmek için ▲, ▼, ◄ veya ► düğmesini kullanın. • Sıfrl: ◄ ya da ► düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTERE düğmesine basın. Ayarları başlatabilirsiniz. N HDMI 720p girişiyle Ekrana Sığdır işlevini kullanırsanız, overscan işlevinde olduğu gibi 1 satır üstten, alttan, soldan ve sağdan kesilir.

Ekran Modu → 16:9 / Geniş Zoom / Zoom / 4:3 Resim boyutunu 16:9 geniş açı TV'de Oto Geniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Avrupa ülkesi farklı resim boyutu gerektirir, dolayısıyla bu işlev kullanıcıların seçmesi için tasarlanmıştır. ● 16:9: Resmi 16:9 geniş moduna ayarlar. ● Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür. ● Zoom: Resmin boyutunu ekranda dikey olarak büyütür. ● 4:3: Resmi 4:3 normal moduna ayarlar. N Bu işlev Oto Geniş modunda kullanılabilir. N Bu işlev PC, Komponent veya HDMI modunda kullanılamaz.

Dijital NR → Kapalı / Düşük / Orta / Yüksek / Oto TV'nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü Azaltma özelliği kullanılabilir. N Sinyal zayıfsa, en iyi resmi elde edinceye kadar diğer seçenekleri deneyin.

HDMI Siyahlık Düzeyi → Normal / Düşük Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz. N Bu işlev, yalnızca harici cihaz TV'ye HDMI (RGB sinyalleri) yoluyla bağlıysa etkinleşir. Türkçe - 16 [550-W.Euro]BN68-02324A-03L09.in16 16 2009-10-09 3:02:49

Film Modu → Kapalı / Otomatik 1 / Otomatik2 TV, tüm kaynaklardan film sinyallerini otomatik olarak algılamak ve işlemek ve en iyi kalite için resmi ayarlamak üzere ayarlanabilir. N Film modu TV, AV, COMPONENT (480i / 1080i) ve HDMI (480i / 1080i) tarafından desteklenir. ● Kpalı: Film Modu işlevini kapatır. ● Oto1: Film seyrederken resmi en iyi kaliteye otomatik olarak ayarlar. ● Oto2: Bir film seyrederken ekrandaki video metnini (altyazılar hariç) otomatik olarak en iyi duruma getirir.

Yalnızca Mavi Modu → Kapalı / Açık Bu işlev AV cihazı ölçüm uzmanları içindir. DVD çalar, Ev Sinema, vb. gibi video cihazlarının Color ve Tint'lerini ayarlamakta kullanılan bir Blue Filter etkisi sağlamak için, bu işlev mavi sinyali sadece kırmızı ve yeşil sinyaller video sinyallerinden silindiğinde ekrana getirir.Bu işlevi kullanarak, Color ve Tint'i, Kırmızı / Yeşil/Mavi / Cam Göbeği / Macenta Color Bar Patterns'i kullanan her video cihazının sinyal düzeyine uygun tercih edilen değerlere ayarlayabilirsiniz. N Yalnızca Mavi Modu, resim modu Sinema ya da Standart olarak ayarlandığında kullanılabilir. ❑ Resim Sıfırlama → Resim Modunu Sıfırla / İptal Tüm resim ayarlarını varsayılan değerlere sıfırlar. N Resim Modunu Sıfırla: Mevcut resim değerleri varsayılan ayarlara döner. Türkçe - 17 [550-W.Euro]BN68-02324A-03L09.in17 17 2009-10-09 3:02:49 ¦ TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma PC Yazılımınızın Ayarlanması (Windows XP'ye göre) Tipik bir bilgisayarın Windows ekran ayarları aşağıda gösterilmektedir. Kullandığınız Windows'un sürümüne ve video kartınıza bağlı olarak PC'nizin gerçek ekranı büyük olasılıkla bundan farklıdır. Ancak, sizin bilgisayarınızda açılan ekranlar farklı görünse de, çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

1. İlk olarak Windows başlat menüsünden 'Denetim Masası'nı tıklatın.

2. Denetim masası penceresi göründüğünde, 'Görünüm ve Temalar' öğesini tıklatın, bir

iletişim kutusu açılır.

3. Denetim masası penceresi göründüğünde, 'Ekran'ı tıklatın, bir ekran iletişim kutusu açılır.

4. Ekran iletişim kutusunda 'Ayarlar' sekmesine gidin.

Doğru boyut ayarı (çözünürlük) - En iyi: 1920 X 1080 piksel Ekran ayarları iletişim kutunuzda düşey frekans seçeneği varsa, doğru değer '60' ya da '60 Hz'dir. Yoksa, 'TAMAM' düğmesini tıklatın ve iletişim kutusundan çıkın. Ekran Modları Sistemden gelen sinyal, standart sinyal moduyla aynıysa, ekran otomatik olarak ayarlanır. Sistemden gelen sinyal, standart sinyal moduna eşit değilse, Videokart kullanıcı kılavuzuna bakarak modu ayarlayın, aksi halde görüntü gelmeyebilir. Sonraki sayfada listelenen görüntü modları için ekran görüntüsü üretim sırasında en iyi duruma getirilmiştir.

640 x 350 720 x 400 640 x 480 832 x 624 1152 x 870 720 x 576 1152 x 864 1280 x 720 1280 x 720 1280 x 960 640 x 480 640 x 480 640 x 480 800 x 600 800 x 600 800 x 600 1024 x 768 1024 x 768 1024 x 768 1152 x 864 1280 x 1024 1280 x 1024 1280 x 800 1280 x 800 1280 x 960 1360 x 768 1440 x 900 1440 x 900 1680 x 1050 1280 x 720 1280 x 1024 Yatay Frekans (KHz) 31,469 31,469 35,000 49,726 68,681 35,910 53,783 44,772 56,456 75,231 31,469 37,861 37,500 37,879 48,077 46,875 48,363 56,476 60,023 67,500 63,981 79,976 49,702 62,795 60,000 47,712 55,935 70,635 65,290 52,500 74,620 Modu HDMI / DVI kablo bağlantısı kullanırken HDMI IN 3(DVI) jakını kullanmalısınız. Geçmeli tarama modu desteklenmemektedir. Standartlara uymayan bir video biçimi seçilirse cihaz normal olarak çalışmayabilir. Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir. Çok uzun veya düşük kaliteli VGA kablosu yüksek çözünürlük modlarında (1920x1080) resimde parazite yol açabilir. Türkçe - 18 [550-W.Euro]BN68-02324A-03L09.in18 18 2009-10-09 3:02:49 ¦ TV'nizin PC'nizle Ayarlanması N Ön ayar: PC modunu seçmek için SOURCE düğmesine basın. ❑ Otomatik Ayarlama Parlaklık Netlik Görüntü TV'nin aldığı video sinyallerini otomatik ayarlaması için Otomatik Ayarlama işlevini kullanın. İşlev ayrıca ayarların ince ayarlamalarını da yapar ve frekans değerleri ile konumlarını düzenler. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Auto Adjustment değerini ayrıca Araçlar → Otomatik Ayarlama öğesini seçerek de ayarlayabilirsiniz. N Bu işlev DVI-HDMI modunda çalışmaz. : 45 : 50 Otomatik Ayarlama

Ekran Gelişmiş Ayarlar Resim Seçenekleri Resim Sıfırlama ❑ Ekran

Kaba / İnce Resim kalitesi ayarının amacı, resimdeki parazitleri ortadan kaldırmak veya azaltmaktır. Parazitleri yalnızca İnce ayarıyla ortadan kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (Kaba) ve yeniden İnce ayar işlemi yapın. Parazit azaldığında, görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın. PC Konumu TV ekranına sığmıyorsa, PC'nin ekran konumunu ayarlayın. Dikey Konum ayarlaması için ▲ veya ▼ düğmesine basın. Yatay Konum ayarlaması için ◄ veya ► düğmesine basın. Ekran Kaba

PC Konumu Görüntü Sıfırla U Taşı E Giriş R Geri Görüntü Sıfırla Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz. Türkçe - 19 [550-W.Euro]BN68-02324A-03L09.in19 19 2009-10-09 3:02:49 SES ¦ Ses Menüsünü Yapılandırma ❑ Mod → Standart / Müzik / Sinema / Sesi Netleştir / Kişisel Ses T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Ses Modu seçimini yaparak da ses modunu ayarlayabilirsiniz. ● Standart: Normal ses modunu seçer. ● Müzik: Müziği diğer seslerin üstünde vurgular. ● Sinema: Filmler için en iyi sesi sağlar. ● Sesi Netleştir: İnsan sesini diğer seslerin üstünde vurgular. ● Kişisel: Kişiselleştirilmiş ses ayarlarınızı geri çağırır. Modu Ekolayzer SRS TruSurround HD Ses Dili Ses Biçimi Sesli Açıklama Oto ses ayar Hoparlörü Seçin : Kişisel

: Kpalı : ---: ---: Kpalı : TV Hoparlörü ❑ Ekolayzer Ses ayarları kişisel tercihlerinize göre değiştirilebilir. ● Modu: Ön tanımlı ayarlar arasından ses modunu seçer. ● Balans L/R: Sağ ve sol hoparlör arasındaki dengeyi ayarlar. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bant Genişliği Ayarı): Farklı bant genişliği frekanslarının seviyelerini ayarlamak için. ● Sıfrl: Ekolayzır ayarlarını varsayılan değerlere sıfırlar. ❑ SRS TruSurround HD → Kpalı / Açık SRS TruSurround HD, 5.1 çok kanallı içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir. TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla tam uyumludur. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → SRS TS HD öğesini seçerek de SRS TruSurround HD'yi ayarlayabilirsiniz. ❑ Ses Dili Ses dillerinin varsayılan ayarını değiştirebilirsiniz. Gelen akışın dil bilgilerini görüntüler. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yalnızca gerçekte yayınlanan diller arasından dil seçebilirsiniz. ❑ Ses Biçimi → MPEG / Dolby Digital Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın. N Bir dijital kanal izlerken bu işlev seçilebilir. N Yayın sinyaline göre Ses Biçimi görüntülenir. ❑ Ses Açıklaması Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Audio Description) için, yayıncıdan gelen ana sesle birlikte gönderildiğinde Audio Stream'i kullanır. Kullanıcılar Sesli Açıklama değerini Açık veya Kpalı konumlarına getirebilirler ve sesi kontrol edebilirler. O Kapalı or Açık ayarına getirmek için uzaktan kumandadaki AD düğmesine basın.

Ses Açıklaması → Kapalı / Açık Ses açıklaması işlevini açar ya da kapatır.

Düzey Ses açıklama seviyesini ayarlayabilirsiniz. N Düzey ayarı, Sesli Açıklama öğesi Açık olarak ayarlandığında etkindir. N Bir Dijital kanal izlerken bu işlev seçilebilir. ❑ Otomatik Ses Seviyesi → Kapalı / Açık Her yayın istasyonunun kendi sinyal koşulları vardır ve kanal her değiştiğinde ses seviyesini ayarlamak kolay değildir. Bu özellik modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın ses düzeyini otomatik olarak ayarlamanızı sağlar. Türkçe - 20 [550-W.Euro]BN68-02324A-03L09.in20 20 2009-10-09 3:02:50 ❑ Hoparlör Seçimi TV'yi bir Ev sinemasına bağlayarak izlediğinizde, TV hoparlörlerini kapatın, bu sayede Ev sinemasının (harici) hoparlörlerinden gelen sesi dinleyebilirsiniz. ● Harici Hoparlör: Harici (Ev Sineması) Hoparlörlerinin sesini dinlemek için kullanılır. ● TV Hoparlörü: TV Hoparlörlerinin sesini dinlemek için kullanılır. N Ses düğmeleri ve MUTE düğmeleri, Hoparlör Seçimi öğesi Harici Hoparlör olarak ayarlandığında çalışmaz. N Hoparlör Seçimi menüsünde Harici Hoparlör seçeneğini seçerseniz ses ayarları sınırlandırılacaktır. TV Hoparlörü Harici Hoparlör Video Sinyali Yok TV'nin Dahili Hoparlörleri RF / AV / Parça / PC / HDMI Ses Çıkışı Sessiz Sessiz Ses Sistemine Ses Çıkışı (Optik, Sol / Sağ Çıkış) RF / AV / Parça / PC / HDMI Ses Çıkışı Ses Çıkışı Sessiz ❑ Ses Sıfırlama → Tümünü Sıfırla / Ses Modunu Sıfırla / İptal Ses ayarlarını fabrika varsayılan değerlerine geri yükleyebilirsiniz. N Ses Modunu Sıfırla: Mevcut ses değerleri varsayılan ayarlara döner. Ses Sıfırlama Ses sıfırlama seçeneklerini belirleyin. Tümünü Sıfırla Ses Modunu Sıfırla İptal L Taşı E Giriş R Geri ¦ Ses Modunun Seçilmesi DUAL düğmesine basarak ses modunu ayarlayabilirsiniz. Bastığınızda, ekranda o anda geçerli ses modu gösterilir. A2 Stereo NICAM Stereo Ses Türü Mono Stereo Çift Mono Stereo Çift Çift 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ Stereo MONO ↔ DUAL 1 ÇİFT 2 Varsayılan Otomatik değiştirme ÇİFT 1 Otomatik değiştirme ÇİFT 1 N Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa mono moduna geçin. N Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır. N Bu işlev sadece TV modunda kullanılabilir. Türkçe - 21 [550-W.Euro]BN68-02324A-03L09.in21 21 2009-10-09 3:02:50 Kurulum ¦ Kurulum Menüsünün Yapılandırılması ❑ Menü Dili Plug & Play Kurulum Menü dilini ayarlayabilirsiniz. ❑ Zaman Seçeneklerin ayarlanması hakkındaki ayrıntılı prosedürler için ‘Saati Ayarlama’ talimatlarına bakın. Menü Dili : Türkçe

Zaman Yayın Güvenlik Genel ❑ Yayın

Altyazı Altyazıları etkinleştirebilir veya devre dışı bırakabilirsiniz. Altyazı Modunu ayarlamak için bu menüyü kullanın. Menü altındaki Normal, temel altyazı, İşitme engelli seçeneği ise işitme engelli kişilere yönelik altyazıdır. ● Altyazı → Kapalı / Açık Altyazıları açar ya da kapatır. ● Modu → Normal / İşitme engelli Altyazı işlevi modunu ayarlar. ● Altyazı Dili Altyazı dilini ayarlar. O Seyrettiğiniz program İşitme engelli işlevini desteklemiyorsa, İşitme engelli modu seçilse bile otomatik olarak Normal ayarı etkinleşir. O Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir. O Uzaktan kumanda üzerindeki SUBT. düğmesine basarak da bu seçenekleri belirleyebilirsiniz.

Dijital Metin → Devre Dışı / Etkinleştir (yalnızca İngiltere) Program dijital metinle yayınlanırsa bu özellik etkinleştirilir. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır. Bu, hareketsiz görüntü, karakter hizmeti, animasyon, grafik ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (Video-OnDemand), ITV (Interactive TV), EC (Electronic Commerce), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu çeşitli ortamlara uygulanır.

Teletekst Dili Dil türünü seçerek teletekst dilini ayarlayabilirsiniz. N Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir.

Tercih ● Birinci Yayın Dili / İkinci Yayın Dili / Birinci Altyazı Dili / İkinci Altyazı Dili / Birinci Teletekst Dili / İkinci Teletekst Dili Bu özelliği kullanarak kullanıcılar dillerden birini seçebilir. Kullanıcı bir kanal seçtiğinde, burada seçilen dil varsayılan olarak kullanılır. Dil ayarını değiştirirseniz, Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili ayarları otomatik olarak seçilen dile geçer. Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir listesini gösterir ve seçim vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o anki kanal için geçerlidir. Değiştirilen ayar, Tercihler menüsünün Birinci Altyazı Dili, Birinci Yayın Dili veya Birinci Teletekst Dili ayarını değiştirmez. Türkçe - 22 [550-W.Euro]BN68-02324A-03L09.in22 22 2009-10-09 3:02:50

Genel Arayüz ● CI Menüsü Bu, kullanıcının CAM sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına göre CI Menü'yü seçin. ● Uygulama Bilgisi. Bu, CI'ya takılı CAM hakkındaki bilgileri içerir ve görüntüler. Uygulama Bilgileri ‘CI(CI+) KARTI’ hakkındadır. TV ON ya da OFF da olsa her an CAM öğesini yükleyebilirsiniz.

1. En yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın.

2. ‘CI(CI+) KARTI’nı yerine oturana kadar CAM birimine ok yönünde yerleştirin.

3. ‘CI(CI+) KARTI’ takılı olan CAM birimini genel arayüz yuvasına yerleştirin. (CAM'ı yuvayla paralel olacak şekilde ucuna doğru ok yönünde yerleştirin.)

4. Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin.

❑ Güvenlik (Modele bağlı olarak) N Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin. N Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0' dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz. N Bazı modeller Plug & Play ‘ı çalıştırırken, ayarlanan PIN numarasının seçimini gerektirebilir.

Çocuk Kilidi → Kapalı / Açık Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi sağlar. N Kanal Listesi'ndeki bazı kanalları kilitleyebilirsiniz. N Çocuk Kilidi yalnızca TV modunda kullanılabilir.

Ebeveyn Kilidi Bu özellik, kullanıcının belirlediği 4 haneli PIN (Kişisel Kimlik Belirleme Numarası) kodu sayesinde çocuklar gibi izin verilmeyen kullanıcıların uygunsuz programları izlemesini engellemenizi sağlar. N Ebeveyn Kilidi öğesi ülkeye göre değişir. N Ebeveyn Kilidi ayarlandığında, ‘\’ sembolu görüntülenir. N Tmn İzn Vr: Tüm TV derecelendirmelerinin kilidini kaldırmak için basın. Tmn Engll: Tüm TV derecelendirmelerini kilitlemek için basın.

PIN Değiştir TV'nin kurulumu için gereken kişisel kimlik numaranızı değiştirebilirsiniz. N PIN kodunu unutursanız, PIN'in '0-0-0-0' olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın: POWER (Kapalı)→ MUTE → 8 → 2 → 4 → POWER (Açık). ❑ Genel

Oyun Modu → Kpalı / Açık PlayStation™ ya da Xbox™ gibi bir oyun konsoluna bağladığınızda, oyun menüsünü seçerek daha gerçekçi bir oyun deneyiminin keyfini çıkartabilirsiniz. N Oyun modundaki kısıtlamalar (Dikkat) • Oyun konsoluyla bağlantıyı kesip başka bir harici cihaza bağlanmak için, ayar menüsünde Oyun Modu öğesini Kpalı olarak ayarlayın. • Oyun Modu işlevinde TV menüsünü görüntülerseniz, ekran hafifçe sallanır. N Oyun Modu, normal TV, PC ve Ext. modunda kullanılamaz. N Harici cihaz TV'ye bağlandığında resim kalitesi çok kötüyse Oyun Modu işlevinin Açık olarak ayarlanıp ayarlanmadığını kontrol edin. Oyun Modu öğesini Kpalı olarak ayarlayın ve harici aygıtları bağlayın. N Oyun Modu Açıksa: • Resim modu otomatik olarak Standart ayarına getirilir ve değiştirilemez. • Ses modu otomatik olarak Kişisel ayarına getirilir ve değiştirilemez. Ekolayzırı kullanarak sesi ayarlayın. N Sesi Sıfırla işlevi etkinleştirilir. Ekolayzırı ayarladıktan sonra Sıfırla işlevinin seçilmesi, ekolayzırı fabrika ayarlarına getirir. Türkçe - 23 [550-W.Euro]BN68-02324A-03L09.in23 23 2009-10-09 3:02:50

Enrj. Tasarrufu → Kpalı / Düşük / Orta / Yüksek / Resim Kapalı / Oto Bu özellik, güç tüketimini azaltmak için TV'nin parlaklığını ayarlar. Gece TV izlerken Enrj. Tasarrufu modu seçeneğini Yüksek ayarına getirerek, gözlerinizin yorulmasını engelleyebilir ve güç tüketimini azaltabilirsiniz. Resim Kapalı seçeneğini seçerseniz, ekran kapanır ve yalnızca sesi duyabilirsiniz. Resim Kapalı’dan çıkmak için herhangi bir düğmeye basın. O Araçlar menüsünde, Resim Kapalı işlevi desteklenmez. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Enerji Tasarrufu seçeneğini ayrıca Araçlar → Enrj. Tasarrufu öğesini seçerek de ayarlayabilirsiniz.

Menü Saydamlığı → Parlak / Koyu Menünün Şeffaflığını ayarlayabilirsiniz.

Melodi → Kpalı / Düşük / Orta / Yüksek TV Açıldığında veya Kapandığında bir melodi sesi çıkması sağlanabilir. N Melodi aşağıdaki durumlarda çalışmaz • MUTE düğmesine basıldığı için TV'den hiç ses gelmediğinde. • Ses, ses (–) düğmesi ile minimuma düşürüldüğünden TV'den hiç ses gelmediğinde. • TV, Uyku Zamanlayıcısı işlevi yoluyla kapatıldığında. ¦ Saati Ayarlama ❑ Zaman

Saat Modu Geçerli saati elle ya da otomatik olarak ayarlayabilirsiniz. ● Oto: Geçerli saati, dijital yayından gelen saat ile otomatik olarak ayarlayın. ● Manuel: Geçerli saati belirli bir saate elle ayarlayın. N Yayın istasyonuna ve sinyale bağlı olarak, otomatik saat doğru olarak ayarlanabilir. Bu durumda saati elle ayarlayın. N Saati otomatik olarak ayarlamak için anten veya kablo bağlı olmalıdır. Kurulum TV'nin çeşitli saat özelliklerini kullanabilmek için saatin ayarlanması gereklidir. N INFO düğmesine her basışınızda geçerli zaman görüntülenecektir. N Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir. Plug & Play Menü Dili : Türkçe Zaman

Yayın Güvenlik Genel Zaman Saat

Zamanlayıcı 1 : Etkin değil Zamanlayıcı 2 : Etkin değil Zamanlayıcı 3 : Etkin değil Saat Ayarı U Taşı E Giriş R Geri Geçerli saati elle ayarlayabilirsiniz. N Bu işlev yalnızca Saat Modu öğesi Manuel olarak ayarlandığında kullanılabilir. N Uzaktan kumanda üzerindeki sayı düğmelerine basarak gün, ay, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz. ❑ Kapanış Ayarı Önceden ayarlanan zaman (30, 60, 90, 120, 150 ve 180 dakika) geçtiğinde uyku zamanlayıcısı TV'yi otomatik olarak kapatır. T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Uyku zamanlayıcısını ayrıca Araçlar → Kapanış Ayarı öğesini seçerek de ayarlayabilirsiniz. N Kapanış Ayarı işlevini iptal etmek için Kpalı ayarını seçin. ❑ Zamanlayıcı 1 / Zamanlayıcı 2 / Zamanlayıcı 3 Zamanlayıcı 1 Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Önce saati ayarlamanız gerekir.

Devre Dışı Bırak Kapanış Zamanı Açılış Zamanı Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayarla etkinleştirmek için Etkinleştir ayarına getirin.) Kapanış Zamanı Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayarla etkinleştirmek için Etkinleştir ayarına getirin.)

Tekrarla Devre Dışı Bırak Anten

Ses İstenilen ses düzeyini seçin.

Kaynak → TV / USB TV otomatik olarak açıldığında oynatılacak olan TV veya USB kaynağını seçebilirsiniz. TV ya da USB seçin. (Bir USB cihazının TV'nize bağlı olduğundan emin olun.)

Anten (Kaynak öğesi TV olarak ayarlandığında) ATV ya da DTV'yi seçin.

Kanal (Kaynak öğesi TV olarak ayarlandığında) İstediğiniz kanalı seçin.

İçerik(KaynağınUSB olarak ayarlanması durumunda) TV otomatik olarak açıldığında USB Cihazı üzerinde müzik ya da fotoğraf dosyalarının oynatılacağı bir klasör seçebilirsiniz. N USB üzerinde hiç müzik dosyası yoksa veya bir müzik dosyası içeren klasör seçilmediyse, Zamanlayıcı işlevi doğru bir şekilde çalışmaz. N USB'deyalnız bir görüntü dosyası varsa, Slide show yürütülmeyecektir. N Klasör adı çok uzunsa, seçilemeyebilir. N İçerik fonksiyonu tarafından yapılandırılacak olan klasör adı çok uzunsa, seçilemez.

Tekrarla Bir Kez, Her gün, Pts~Cum, Pts~Cts, Cts~Paz ya da Manuel seçeneğini seçin. N Manuel seçildiğinde, haftanın istenilen gününü seçmek için ► düğmesine basın. İstenilen gün üstünde ENTERE düğmesine basın, c işareti görünecektir. N Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saat, dakika ve kanalı ayarlayabilirsiniz. N Otomatik Kapanma Zamanlayıcıyı açık olarak ayarlandığınızda, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda kullanılmadığında televizyon kapatılır. Bu işlev yalnızca zamanlayıcı açık modundayken kullanılabilir ve TV'nin çok uzun süre açık kalmasından kaynaklanabilecek aşırı ısınmayı önler. Türkçe - 25 [550-W.Euro]BN68-02324A-03L09.in25 25 2009-10-09 3:02:50

¦ Giriş Menüsü ❑ Kaynak Listesi

Giriş TV'yi ya da DVD / Blu-ray oynatıcılar / Kablo TV alıcısı / Uydu alıcısı (Set Üstü Kutu) gibi TV'ye bağlanacak diğer harici giriş kaynaklarını seçmek için kullanın. Tercih ettiğiniz giriş kaynağını seçmek için kullanın. O Bir harici sinyal kaynağını izlemek için uzaktan kumandadaki SOURCE düğmesine basın. TV modu, TV düğmesine basılarak seçilebilir. İsim Değiştir TV / Harici1 / Harici2 / AV / Parça / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 N Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz. Kaynak Listesi listesinde bağlanan girişler vurgulanacak ve üstte sıralanacaktır. Bağlanmamış girişler altta sıralanacaktır. N Ext. ve PC her zaman etkin durumda kalır. N Kaynak listesinde uzaktan kumandadaki Renk düğmelerinin kullanılması • Kırmızı (Yenile): Bağlanan harici cihazları yeniler. Kaynak bileşeniniz açık ve bağlıysa, ancak listede görünmüyorsa buna basın. • TOOLS (Araçlar): İsim Değiştir ve Bilgi menülerini görüntüler. Kaynak Listesi

Yenile T Araçlar Video / DVD / Kablolu Alıcı / Uydu Alıcısı / PVR Setüstü Kutusu / Receiver / Oyun / Video Kamera / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin. N 1920 x 1080@60 Hz çözünürlüğü olan bir PC HDMI IN 3 (DVI) bağlantı noktasına takıldığında, Giriş modu, İsim Değiştir menüsündeki HDMI3/DVI modunu DVI PC olarak ayarlamanız gerekir. N HDMI IN 3(DVI) bağlantı noktasına bir HDMI/DVI kablosu bağlandığında, Giriş modunun İsim Değiştir bölümünde HDMI3/ DVI modunu DVI veya DVI PC olarak ayarlamanız gerekir. Bu durumda, ayrı bir ses bağlantısı gereklidir. ¦ Destek Menüsü ❑ Kendi Kendini Tanıma

Görüntü Testi Resim sorunu olduğunu düşünüyorsanız, resim testini gerçekleştirin. Sorunun devam edip etmediğini görmek için ekrandaki renk desenini kontrol edin. ● Evet: Test deseni görünmüyorsa veya test deseninde parazit varsa, Evet öğesini seçin. TV'de bir sorun olabilir. Bu nedenle yardım almak için Samsung'un çağrı merkeziyle görüşün. ● Hayır: Test deseni düzgün olarak görüntülenirse, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın. Kendi Kendini Tanıma

Yazılım Yükseltme HD Bağlantısı Kılavuzu Samsung'a Başvurun Kendi Kendini Tanıma Ses Testi Görüntü Testi Ses sorunu olduğunu düşünüyorsanız, ses testini gerçekleştirin. TV'nizde yerleşik melodi sesini Ses Testi Sinyal Bilgileri çalarak sesi kontrol edebilirsiniz. U Taşı E Giriş R Geri N Ses testini gerçekleştirmeden önce TV hoparlörlerinden ses işitmezseniz, Sound menüsündeki Hoparlör Seçimi değerinin TV Hoparlörü olduğundan emin olun. N Hoparlör Seçimi, Harici Hoparlör olarak ayarlansa veya MUTE düğmesine basılarak ses kapatılsa bile melodi test sırasında duyulacaktır. ● Evet: Ses testi sırasında sesi tüm hoparlörlerden değil de yalnızca bir hoparlörden duyuyorsanız, Evet seçimini yapın. TV'de bir sorun olabilir. Bu nedenle yardım almak için Samsung'un çağrı merkeziyle görüşün. ● Hayır: Hoparlörlerden ses duyabiliyorsanız, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın. Türkçe - 26 [550-W.Euro]BN68-02324A-03L09.in26 26 2009-10-09 3:02:51

Sinyal Bilgileri (yalnızca dijital kanallar) 'Net olmayan'dan nete alış kalitesi değişebilen analog kanallardan farklı olarak, dijital (HDTV) kanallar mükemmel alım kalitesine sahiptir veya hiç almazsınız. Bu yüzden, analog kanallardan farklı olarak, bir dijital kanala ince ayar yapamazsınız. Ancak, kullanılabilir dijital kanalların alımını artırmak için anteninizi ayarlayabilirsiniz. N Sinyal gücü ölçer sinyalin zayıf olduğunu gösteriyorsa, sinyal gücünü artırmak için anteninizi fiziksel olarak ayarlayın. En güçlü sinyale sahip en iyi konumu buluncaya kadar anteninizi ayarlamaya devam edin. ❑ Yazılım Yükseltme Samsung, gelecekte TV yerleşik belleği için yükseltmeler sunabilir. Bu yükseltmeler Internet'e bağlandığında TV aracılığıyla da ya da yeni yerleşik belleği samsung.com adresinden bir USB bellek aygıtına alarak gerçekleştirilebilir. N Geçerli Sürüm, TV'nizde yüklü olarak gelen yazılımdır. N Alternatif Yazılım (Yedek) değiştirilecek olan önceki sürümü gösterir. N Yazılım ‘Yıl/Ay/Gün_Sürüm’ şeklinde sunulur. Tarih ne kadar yakınsa yazılım sürümü o kadar yenidir. En son sürümün yüklenmesi önerilir .

Çevrimiçi olarak samsung.com adresinden indirilen yerleşik bellek yükseltmesini içeren bir USB sürücüyü TV'ye takın. Yükseltmeler uygulanırken lütfen güç bağlantısını kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin. Yerleşik bellek yükseltmesinin tamamlanmasından sonra TV otomatik olarak kapanıp açılacaktır. Yükseltmeler tamamlandıktan sonra lütfen yerleşik bellek sürümünü kontrol edin (yeni sürümün eski sürümden daha büyük bir numarası olacaktır). Yazılım yükseltildiğinde yaptığınız görüntü ve ses ayarları varsayılan (fabrika) ayarlarına geri dönecektir. Ayarlarınızı bir yere yazmanızı öneririz, bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz. TV Yan Paneli USB Drive Yazılım Yükseltme Geçerli Sürüm 2009/01/18_000001 USB ile

Kanal yoluyla Yazılımı yayın sinyalini kullanarak yükseltir. N İşlev, yazılım iletimi süresinde seçilirse, bu fonksiyon mevcut yazılımı arar ve yazılımı indirir. N Yazılımın indirilmesi için gereken süre siyal durumuna göre belirlenir.

Bekleme Modunda Yükseltme Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ veya ▼ düğmesine basarak On seçeneğini belirleyin. Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür. Cihazın gücü içerden açıldığı için, LCD ürünün ekranı hafifçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir.

Alternatif Yazılım(Yedekleme) Yeni yerleşik bellek ile ilgili bir sorun oluşursa ve bu çalışmayı engelliyorsa, yazılımı önceki sürümü ile değiştirebilirsiniz. N Yazılım değiştirilmişse mevcut yazılım görüntülenir. N Alternatif Yazılım’ seçeneğini kullanarak geçerli yazılımı alternatif yazılım ile değiştirebilirsiniz. ❑ HD Bağlantısı Kılavuzu Bu menü, HD TV'de en yüksek kaliteye ulaşmak için gereken bağlantı yöntemini sunar. TV'ye harici cihazlar bağlarken buradaki bilgilere başvurun. ❑ Samsung'a Başvurun TV'niz doğru çalışmadığında ya da yazılım yükseltmesi istediğinizde bu bilgilere göz atın. Çağrı merkezi, ürün ve yazılım dosyası indirme yöntemi konusundaki bilgilere göz atabilirsiniz. Türkçe - 27 [550-W.Euro]BN68-02324A-03L09.in27 27 2009-10-09 3:02:51 Media Play (USB) ¦ Bir USB Aygıtını Bağlama

1. POWER düğmesine basarak, TV'yi açın.

2. Fotoğraf ve müzik dosyalarını içeren bir USB aygıtını TV'nin yan tarafındaki USB jakına takın.

3. Uygulama seçimi ekranda görüntülendiğinde, Media Play (USB) seçimini yapmak için

ENTERE düğmesine basın. N MTP (Media Transfer Protocol) desteklenmez. USB Drive N Dosya sistemi FAT16, FAT32 ve NTFS'yi destekler. N Bazı USB Dijital fotoğraf makinesi ve ses aygıtları bu TV ile uyumlu olmayabilir. N Media Play yalnızca USB Yığın Depolama Sınıfı aygıtlarını (MSC) destekler. MSC, bir Yığın Depolama Sınıfı Salt Yığın Aktarma aygıtıdır. MSC'ye örnek SUM olarak, Thumb sürücüler, Flash Kart Okuyucular ve USB HDD (USB HUB desteklenmemektedir) verilebilir. PHOTO N Lütfen doğrudan TV'nizin USB bağlantı noktasına bağlayın. Ayrı bir kablo bağlantısı kullanıyorsanız, bir USB uyumluluk sorunu oluşabilir. N Aygıtınızı TV'nize bağlamadan önce, dosyalarınızın hasar görmesini ya da kaybolmasını önlemek için yedekleyin. SAMSUNG, veri dosyası hasarı ve veri Photo Music Setup kaybından sorumlu değildir. R Geri Aygıt SUM N Yükleme işlemi devam ederken, USB aygıtını çıkarmayın. N Görüntünün çözünürlüğü arttıkça ekranda görüntülenme süresi de artacaktır. N Desteklenen maksimum JPEG çözünürlüğü 15360X8640 pikseldir. N Desteklenmeyen ya da bozuk dosyalar için, 'Not Supported File Format' (Desteklenemeyen Dosya Formatı) mesajı görüntülenir. N Ücretli bir siteden indirilen DRM'li MP3 dosyaları yürütülemez. Dijital Haklar Yönetimi (DRM) faturalandırma ve ödemeleri yönetmenin yanı sıra içerik sağlayıcıların hak ve çıkarlarının korunması ve içeriklerin yasa dışı yollarla kopyalanmasının engellenmesi ile birlikte içeriğin tümleşik ve kapsamlı bir şekilde oluşturulmasını, dağıtılmasını ve yönetilmesini destekleyen bir teknolojidir. N Bir fotoğraf taşınırken, yükleme işlemi birkaç saniye sürebilir. Bu noktada, ekranda yükleme simgesi görüntülenir. N Birden fazla MSC aygıtı bağlıysa, bazıları tanınmayabilir. Aygıt yüksek güç (500mA veya 5V'den fazla) gerektiriyorsa, USB aygıtı desteklenmeyebilir. N Bir USB aygıtı bağlanırken veya kullanılırken aşırı güç uyarı mesajı görüntülenirse, aygıt tanınmayabilir veya yanlış çalışabilir. 851.86MB/993.02MB Boş Media Play Menüsünde Uzaktan Kumanda Düğmesini Kullanma Düğme ENTERE RETURN TOOLS

İşlemler İmleci hareket ettirir ve öğeyi seçer. Geçerli olarak seçili olan öğeyi seçer. Bir slayt gösterisi, film ya da müzik dosyası oynatırken: - Oynatma sırasında ENTERE düğmesine basıldığında, oynatma işlemi duraklatılır. - Duraklama sırasında ENTERE düğmesine basıldığında, oynatma işlemi devam eder. Slayt Gösterisini, müziği durdurur ya da oynatır. Önceki menüye geri döner. Fotoğraf ve Müzik menülerindeki çeşitli işlevleri çalıştırır. Mevcut slayt gösterisini veya müzik dosyasını durdurur. Bir önceki gruba atlar/Bir sonraki gruba atlar. Dosya bilgilerini görüntüler. Media Play modundan çıkar. Media Play modunu durdurur ve TV moduna geri döner. Türkçe - 28 [550-W.Euro]BN68-02324A-03L09.in28 28 2009-10-09 3:02:51 ¦ Media Play İşlevi Bu işlev, bir USB Yığın Depolama Sınıfı (MSC) aygıtında kayıtlı olan fotoğraf müzik ve/veya film dosyalarınızı izlemenize ve dinlemenize olanak sağlar. N Lisanslı olmayan multimedya dosyaları ile düzgün çalışmayabilir. Media Play (USB) Menüsüne girme SUM

1. MENU düğmesine basın. Uygulama seçeneğini seçmek için ▲ veya ▼

düğmesine, ardından da ENTERE düğmesine basın. 851.86MB/993.02MB Boş INFO PHOTO

2. ▲ ya da ▼ düğmesine basarak Media Play (USB) i seçin, ardından ENTERE

düğmesine basın. N Media Play (USB) menüsü görüntülenir. Photo Music Setup R Geri Aygıt SUM O Media Play menüsünü görüntülemek için uzaktan kumandadaki MEDIA.P düğmesine basın.

O Kaynak listesini görüntülemek için uzaktan kumandadaki SOURCE düğmesine basın. Ardından USB'yi seçmek için ▲ veya ▼ düğmesine basın.

3. Kırmızı düğmeye basın, ardından USB Hafızasını seçmek için ▲ ya da ▼

düğmelerine basın. ENTERE düğmesine basın. N Bu işlev, USB hafızasına dayanarak farklılık gösterebilir. N Seçilen USB aygıtının adı, ekranın sol alt köşesinde görüntülenir. INFO

4. Bir simge seçmek için (Photo, Music, Setup) ◄ veya ► düğmesine basın, ardından ENTERE düğmesine basın.

N Media Play modundan çıkmak için, uzaktan kumandadaki MEDIA.P düğmesine basın. USB Bellek Aygıtını Güvenle Ayırma Aygıtı TV'den güvenle ayırabilirsiniz.

1. Media Play dosya listesi ekranındayken veya bir Slayt Gösterisi ya da müzik

oynatılırken, TOOLS düğmesine basın.

2. Güvenli Kaldır seçeneğini seçmek için ▲ ya da ▼ düğmesine basın, ardından

ENTERE düğmesine basın. 5/15 1231.jpg

3. USB aygıtını TV'den ayırın.

Seçim T Araçlar R Üst Klasör Grup Listesi Bölümü

1 Seçln Dsylr Seçim T Araçlar R Üst Klasör Yukarı ve Aşağı düğmelerini kullanarak 'Grup Listesi Bölümü' ya da 'Dosya Listesi Bölümü' kısmına ilerleyin. Bir bölüm seçtikten sonra, öğe seçmek için ◄ veya ► düğmelerine basın. Türkçe - 29 [550-W.Euro]BN68-02324A-03L09.in29 29 2009-10-09 3:02:54 1 Grupları Göster: Geçerli olarak seçili dosyayı içeren sıralama grubu vurgulanır. 2 Geçerli olarak seçili olan dosya: Seçili dosya artık denetleyebileceğiniz dosyadır. Fotoğraf dosyaları küçük resimler olarak görüntülenir. 3 Geçerli Aygıt: Geçerli olarak seçili olan aygıt adını görüntüler. Bir aygıt seçmek için Kırmızı düğmeye basın. Kırmızı (Aygıt) düğme: Bağlı bir aygıtı seçer. 4 Öğe Seçim Bilgileri: Sarı düğmeye basılarak seçilen dosyaların sayısını görüntüler. 5 Yardım Öğeleri Sarı (Seçim) düğme: Dosya listesinden dosya seçer. Seçilen dosyaların yanında c işareti görüntülenir. Dosya seçimini iptal etmek için tekrar Sarı düğmeye basın. TOOLS (Araçlar) düğmesi: Seçenek menülerini görüntüler. (Seçenek menüsü geçerli duruma göre değişir.) ¦ Fotoğraf Listesi Seçenek Menüsü

1. MEDIA.P düğmesine basın.

2. Photo öğesini seçmek için ◄ veya ► düğmesine basın, sonra ENTERE

3. İstediğiniz fotoğraf dosyasını seçmek için ◄ veya ► düğmesine basın.

N Birden Çok Fotoğraf Seçme • İstediğiniz fotoğraf dosyasını seçmek için ◄ veya ► düğmesine basın. Ardından Sarı düğmeye basın. • Birden çok fotoğraf dosyasını seçmek için yukarıdaki işlemi tekrar edin. • Seçili fotoğraf dosyalarında c işareti görünür.

5/15 1231.jpg 1232.jpg 1233.jpg 1234.jpg Slayt Gösterisi Geçerli Grubu Oynat Bilgi Güvenli Kaldır 1235.jpg 1236.jpg 1237.jpg ../Fotoğraf/ SUM Seçim T Araçlar R Üst Klasör Aygıt

4. TOOLS düğmesine basın.

N Seçenek menüsü geçerli duruma göre değişir. ❑ Slayt Gösterisi Bu menüyü kullanarak, USB bellek aygıtındaki fotoğraf dosyalarından oluşan bir Slayt Gösterisi oynatabilirsiniz. ❑ Geçerli Grubu Oynat Bu menüyü kullanarak, yalnızca geçerli olarak seçili olan sıralama grubundaki fotoğraflardan oluşan bir Slayt Gösterisi oynatabilirsiniz. ❑ Tüm seçimleri kaldır (En az bir dosya seçiliyken) Tüm dosyaların seçimini kaldırabilirsiniz. N İlgili dosyanın seçildiğini gösteren c işareti gizlidir. ❑ Bilgi Ad, boyut, çözünürlük, değiştirildiği tarih ve yol dahil olmak üzere, fotoğraf dosyası bilgileri görüntülenir. N Bir Slayt Gösterisi sırasında da aynı yöntemleri kullanarak, fotoğraf dosyalarının bilgilerini görüntüleyebilirsiniz. O Bilgileri görüntülemek için INFO düğmesine basın. INFO ❑ Güvenli Kaldır Aygıtı TV'den güvenle ayırabilirsiniz.

Türkçe - 30 [550-W.Euro]BN68-02324A-03L09.in30 30 2009-10-09 3:02:56 ¦ Fotoğraf ya da Slayt Gösterisi İzleme Slayt Gösterisi İzleme

1. Dosya Listesi Bölümünü seçmek için ▼ düğmesine basın.

2. TOOLS düğmesine basın.

3. Slayt Gösterisi öğesini seçmek için ▲ veya ▼ düğmesine, ardından ENTERE

düğmesine basın. N Slayt Gösterisi için Dosya Listesi Bölümündeki tüm dosyalar kullanılır. N Slayt gösterisi sırasında, dosyalar geçerli olarak gösterilen dosyadan başlayarak sıra ile görüntülenir. N Slayt Gösterisi, Dosya Listesi Bölümündeki sıralamaya göre ilerler.

5/15 1231.jpg 1232.jpg 1233.jpg 1236.jpg 1235.jpg 1234.jpg 1237.jpg INFO ../Fotoğraf/ SUM Slayt Gösterisi Geçerli Grubu Oynat Bilgi Güvenli Kaldır Seçim T Araçlar R Üst Klasör Aygıt ▶ Normal 1234.jpg 580x765 2009/01/02 5/15 N Fon Müziği ayarı Açık olarak ayarlandıysa, Slayt Gösterisi sırasında müzik dosyaları otomatik olarak oynatılır. O Bir fotoğraf listesi görüntülenirken, slayt gösterisini başlatmak için uzaktan kumandadaki ∂(Oynat)/ENTERE düğmesine basın. E Duraklat ◀▶ Önc / Snrk

SUM T Araçlar R Geri N Slayt Gösterisi Kontrol Düğmeleri Düğme ENTERE

TOOLS İşlemler Slayt Gösterisini başlatır/duraklatır. Slayt Gösterisini başlatır. Slayt Gösterisini duraklatır. Slayt Gösterisinden çıkar ve fotoğraf listesine geri döner. Slayt Gösterisinin oynatma hızını değiştirir. Fotoğraf menülerindeki çeşitli işlevleri çalıştırır. Geçerli grubu oynatma

1. Grup Listesi Bölümüne gitmek için ▲ düğmesine basın.

2. ◄ ve ► düğmelerini kullanarak bir grup seçin.

3. ∂ (Oynat) düğmesine basın. Seçili gruptaki dosyaları içeren bir slayt gösterisi

1. Dosya Listesi Bölümünde, istenilen grubu içeren dosyaları seçin.

N Önceki/sonraki gruba geçmek için, π (Geri) ya da µ (Hızlı İleri) düğmesine basın.

2. TOOLS düğmesine basın.

3. Geçerli Grubu Oynat öğesini seçmek için ▲ veya ▼ düğmesine, ardından ENTERE düğmesine basın.

N Slayt Gösterisi için seçili dosyalar dahil olmak üzere, sadece sıralama grubundaki fotoğraflar kullanılır. Yalnızca seçili dosyalardan oluşan bir Slayt Gösterisi gerçekleştirmek için

1. Dosya Listesi Bölümünü seçmek için ▼ düğmesine basın.

2. Dosya Listesi bölümündeki istediğiniz fotoğrafı seçmek için ◄ ya da ► düğmesine basın.

3. Sarı düğmeye basın.

4. Birden çok fotoğraf seçmek için yukarıdaki işlemi tekrar edin.

N Seçilen fotoğrafın solunda c işareti görüntülenir. N Bir dosya seçerseniz, Slayt Gösterisi gerçekleştirilmez. N Seçili tüm dosyaların seçimlerini kaldırmak için TOOLS düğmesine basın ve Tüm seçimleri kaldır öğesini seçin.

5. ∂ (Oynat)/ENTERE düğmesine basın.

N Slayt Gösterisi için seçilen dosyalar kullanılır. Türkçe - 31 [550-W.Euro]BN68-02324A-03L09.in31 31 2009-10-09 3:02:59

1. Dosya Listesi bölümündeki istediğiniz fotoğrafları seçmek için Sarı düğmeleri tıklatın.

2. TOOLS düğmesine basın.

3. Slayt Gösterisi öğesini seçmek için ▲ veya ▼ düğmesine, ardından ENTERE düğmesine basın.

N Slayt Gösterisi için seçilen dosyalar kullanılır. ¦ Slayt Gösterisi Seçenek Menüsü

1. Bir slayt gösterisi (veya bir fotoğraf görüntülerken) sırasında, seçeneği ayarlamak

için TOOLS düğmesine basın.

2. İstenilen seçeneği seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTERE

düğmesine basın. ❑ Slayt Gösterisini Durdur / Slayt Gösterisini Başlat Bir Slayt Gösterisini başlatabilir ya da durdurabilirsiniz. Araçlar Slayt Gösterisini Durdur Slayt Gösterisi Hızı

Normal Döndür Zoom Fon Müziği Resim Ayarı Ses Ayarları Bilgi Güvenli Kaldır U Taşı E Giriş e Çıkış ❑ Slayt Gösterisi Hızı → Yavaş / Normal / Hızlı Slayt gösterisinin hızını seçebilirsiniz. N Bu işlev yalnızca bir slayt gösterisi sırasında kullanılabilir. N Slayt Gösterisinin hızını, Slayt Gösterisi devam ederken π (Geri) ya da µ (Hızlı İleri) düğmesine basarak da değiştirebilirsiniz. ❑ Döndür USB bellek aygıtında bulunan fotoğrafları döndürebilirsiniz. N ◄ düğmesine bastığınızda, fotoğraf sırasıyla 270˚, 180˚, 90˚ ve 0˚ döner. N ► düğmesine bastığınızda, fotoğraf sırasıyla 90˚, 180˚, 270˚ ve 0˚ döner. N Döndürülen dosya kaydedilmez. ❑ Zoom USB bellek aygıtında bulunan fotoğrafları büyütebilirsiniz. (x1 → x2 → x4) N Büyütülen fotoğraf görüntüsünü taşımak için, önce ENTERE düğmesine, ardından da ▲/▼/◄/► düğmelerine basın. Büyütülen resim orijinal ekran boyutundan küçük olduğunda konum değiştirme işlevinin çalışmadığını unutmayın. N Büyütülen dosya kaydedilmez. ❑ Fon Müziği Bir Slayt Gösterisini izlerken, fon müziğini seçebilirsiniz. N Bu özelliği kullanabilmek için, USB aygıtında kayıtlı müzik ve fotoğraf dosyaları olmalıdır.

Fon Müziği → Kpalı / Açık ● Kpalı: Fon müziği çalınmaz. ● Açık: Fon müziği kullanılabilirken Açık seçimini yaparsanız müzik çalınır.

Müzik Dosyası Seç (0 Seçilen Dosyalar) Yalnızca seçilen müzik dosyası fon müziği olarak ayarlanır. ❑ Resim Ayarı / Ses Ayarları Resim ve ses ayarlarını seçebilirsiniz. ❑ Bilgi Fotoğraf dosyası bilgileri görüntülenir. ❑ Güvenli Kaldır Aygıtı TV'den güvenle ayırabilirsiniz. Türkçe - 32 [550-W.Euro]BN68-02324A-03L09.in32 32 2009-10-09 3:03:00 ¦ Müzik Listesi Seçenek Menüsü

1. MEDIA.P düğmesine basın.

2. Music öğesini seçmek için ◄ veya ► düğmesine basın, sonra ENTERE

3. İstenen Müzik dosyasını seçmek için ◄ veya ►düğmesine basın.

N Birden Fazla Müzik Dosyasını Seçme • İstediğiniz müzik dosyasını seçmek için ◄ veya ► düğmesine basın. Ardından Sarı düğmeye basın. • Birden fazla müzik dosyasını seçmek için yukarıdaki işlemi tekrar edin. • Seçili müzik dosyalarında c işareti görünür.

Geçerli Grubu Oynat Bilgi Güvenli Kaldır HaHaHa Gold Shine ../Müzik/ SUM Seçim T Araçlar R Üst Klasör Aygıt

4. TOOLS düğmesine basın.

N Seçenek menüsü geçerli duruma göre değişir. ❑ Geçerli Grubu Oynat Bu menüyü kullanarak, sadece geçerli olarak seçili olan sıralama grubundaki müzik dosyalarını çalabilirsiniz. ❑ Tüm seçimleri kaldır (En az bir dosya seçiliyken) Tüm dosyaların seçimini kaldırabilirsiniz. N İlgili dosyanın seçildiğini gösteren c işareti gizlidir. ❑ Bilgi Ad, boyut, değiştirildiği tarih ve yol da dahil olmak üzere, müzik dosyası bilgileri görüntülenir. N Aynı yöntemleri kullanarak Geçerli Grubu Oynat sırasında müzik dosyası bilgilerini görüntüleyebilirsiniz. O Bilgileri görüntülemek için INFO düğmesine basın. ❑ Güvenli Kaldır INFO Aygıtı TV'den güvenle ayırabilirsiniz.

Türkçe - 33 [550-W.Euro]BN68-02324A-03L09.in33 33 2009-10-09 3:03:00 ¦ Müzik Çalma Müzik dosyası çalma

1. Dosya Listesi Bölümünü seçmek için ▼ düğmesine basın.

2. Çalınacak müzik dosyasını seçmek için ◄ veya ►düğmesine basın.

▶ 00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa

3. ∂ (Oynat)/ENTERE düğmesine basın.

N Bu menü sadece MP3 dosya uzantılı dosyaları gösterir. Başka dosya uzantılarına sahip dosyalar, aynı USB aygıtına kaydedilmiş olsalar bile görüntülenmez. N Seçili dosya, oynatma süresi ile birlikte en üstte görüntülenir. E Duraklat ◀▶ Önc / Snrk T Araçlar R Geri SUM N Müziğin sesini ayarlamak için, uzaktan kumandadaki ses düğmesine basın. Sessiz moda almak için, uzaktan kumandadaki MUTE düğmesine basın. N MP3 dosyalarını çalarken ses garip geliyorsa, Ses menüsünde Ekolayzer ve SRS TruSurround HD ayarını yapın. (Aşırı değiştirilmiş MP3 dosyalarında ses sorunu olabilir.) N Dosyanın başlangıcında oynatma süresi bilgisi bulunamazsa, bir müzik dosyanın oynatma süresi '00:00:00' olarak görüntülenebilir. N π (Geri) ya da µ (Hızlı ileri) düğmeleri, oynatma işlemi sırasında çalışmaz. N Müzik Çalma Kontrol Düğmeleri Düğme ENTERE

TOOLS İşlemler Müzik dosyasını başlatır/duraklatır. Müzik dosyasını çalar. Müzik dosyasını duraklatır. Çalma modundan çıkar ve müzik listesine geri döner. Müzik menülerindeki çeşitli işlevleri çalıştırır. N Müzik işlevi bilgisi simgesi

Klasördeki tüm müzik dosyaları (veya seçili dosya) tekrarlandığında. Tekrar Modu Açık ayarındadır. Klasördeki tüm müzik dosyaları (veya seçili dosya) bir kez çalındığında. Tekrar Modu Kpalı ayarındadır. Müzik grubunu çalma

1. Grup Listesi Bölümüne gitmek için ▲ düğmesine basın.

2. ◄ ve ► düğmelerini kullanarak bir grup seçin.

3. ∂ (Oynat) düğmesine basın. Seçili gruptaki dosyalar oynatılmaya başlar.

1. Dosya Listesi Bölümünde, istenilen grubu içeren dosyaları seçin.

N Önceki/sonraki gruba geçmek için, π (Geri) ya da µ (Hızlı İleri) düğmesine basın.

2. TOOLS düğmesine basın.

3. Geçerli Grubu Oynat öğesini seçmek için ▲ veya ▼ düğmesine, ardından ENTERE düğmesine basın.

N Seçili dosya da dahil olmak üzere, sıralama grubundaki müzik dosyaları çalınır. Seçili müzik dosyalarını çalma

1. Dosya Listesi Bölümünü seçmek için ▼ düğmesine basın.

2. İstediğiniz müzik dosyasını seçmek için ◄ veya ► düğmesine basın.

3. Sarı düğmeye basın.

4. Birden fazla müzik dosyasını seçmek için yukarıdaki işlemi tekrar edin.

N Seçilen müzik dosyasının solunda c görüntülenir. N Seçili tüm dosyaların seçimlerini kaldırmak için TOOLS düğmesine basın ve Tüm seçimleri kaldır öğesini seçin.

5. ∂ (Oynat)/ENTERE düğmesine basın.

N Seçili dosyalar çalınır. Türkçe - 34 [550-W.Euro]BN68-02324A-03L09.in34 34 2009-10-09 3:03:00 ¦ Müzik Çalma Seçenek Menüsü Müzik Çalma Seçenek Menüsü Araçlar ❑ Tekrar Modu → Açık / Kapalı Tekrar Modu ◀ Açık ▶ Resim Ayarı Müzik dosyalarını tekrar tekrar çalabilirsiniz. Ses Ayarları Bilgi Güvenli Kaldır ❑ Resim Ayarı / Ses Ayarları Resim ve ses ayarlarını yapılandırabilirsiniz. U Taşı L Ayarla e Çıkış ❑ Bilgi Müzik dosyası bilgileri görüntülenir. ❑ Güvenli Kaldır Aygıtı TV'den güvenle ayırabilirsiniz. ¦ Kurulum Menüsünü Kullanma Kurulum Menüsü Media Play menüsünün kullanıcı ayarlarını gösterir. SUM

1. MEDIA.P düğmesine basın.

2. Setup öğesini seçmek için ◄ veya ► düğmesine basın, sonra ENTERE

düğmesine basın. 851.86MB/993.02MB Boş SETUP

3. İstediğiniz seçeneğin seçmek için ▲ veya ▼ düğmesine basın.

4. İstediğiniz seçeneğin seçmek için ◄ veya ► düğmesine basın.

N Media Play modundan çıkmak için, uzaktan kumandadaki MEDIA.P düğmesine basın.

Photo SUM Modu müzik Tekrarlama → Açık / Kpalı Müzik dosyalarını tekrar tekrar oynatmak için seçin. Aygıt Modu müzik Tekrarlama Ekr Kryc Çalışma Zmn

Ekr Kryc Çalışma Zmn → 2 saat / 4 saat / 8 saat Ekran koruyucu çalışmaya başlamadan önceki bekleme süresini belirleyin.

Bilgi Bağlı aygıtın bilgilerini görüntülemek için seçin.

Güvenli Kaldır Aygıtı TV'den güvenle ayırabilirsiniz. Music Setup e Çıkış ◀ Açık ▶ : 2 saat Bilgi Güvenli Kaldır SUM Aygıt U Taşı L Ayarla R Geri Türkçe - 35 [550-W.Euro]BN68-02324A-03L09.in35 35 2009-10-09 3:03:01 ANYNET+ ¦ Anynet+ Cihazlarına Bağlanma Anynet+ nedir? Anynet+, Anynet+ özelliğini destekleyen bağlı tüm Samsung cihazlarını Samsung TV'nizin uzaktan kumandası ile kumanda etmenizi sağlar. Anynet+ sistemi yalnızca Anynet+ özelliği olan Samsung cihazları ile kullanılabilir. Samsung cihazınızda bu özelliğin olup olmadığından emin olmak için üstünde bir Anynet+ logosu olup olmadığını kontrol edin. Bir TV'ye bağlamak için

Anynet+ Aygıt 1 HDMI 1.3 Kablosu Anynet+ Aygıt 2 HDMI 1.3 Kablosu Anynet+ Aygıt 3 HDMI 1.3 Kablosu Anynet+ Aygıt 4 HDMI 1.3 Kablosu 1. TV'deki HDMI IN (1, 2, 3(DVI) ya da 4) jakı ile Anynet+ aygıtında karşılık gelen HDMI OUT jakını bir HDMI kablosu kullanarak bağlayın. Ev Sinemasına bağlamak için

Anynet+ Aygıt 1 Ev Sineması HDMI 1.3 Kablosu Optik Kablo HDMI 1.3 Kablosu Anynet+ Aygıt 2 HDMI 1.3 Kablosu HDMI 1.3 Kablosu Anynet+ Aygıt 3 Anynet+ Aygıt 4 HDMI 1.3 Kablosu 1. TV'deki HDMI IN (1, 2, 3(DVI) ya da 4) jakı ile Anynet+ aygıtında karşılık gelen HDMI OUT jakını bir HDMI kablosu kullanarak bağlayın.

2. HDMI kablosunu kullanarak ev sinemasının HDMI IN jakını ve karşılık gelen Anynet+ cihazının HDMI OUT jakını bağlayın.

N TV'nizdeki DIGITAL AUDIO OUT (OPTICAL) jakı ile Ev Sinemasındaki Dijital Ses Girişi arasına optik kablo bağlayın. N Yukarıdaki bağlantıyı izlerken Optik jak yalnızca 2 kanal ses çıkışı verir. Yalnızca Ev Sineması'nın Ön Sol ve Sağ hoparlörleri ile subwoofer'dan ses duyacaksınız. 5.1 kanal ses dinlemek istiyorsanız, DVD / Uydu Alıcısındaki (örn. Anynet Cihazı 1 ya da 2) DIGITAL AUDIO OUT (OPTICAL) jakını TV'ye değil doğrudan Amplifikatör ya da Ev Sinemasına bağlayın. N Yalnızca bir Ev Sineması bağlayın. N Bir Anynet+ cihazını HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. N Anynet+ sistemini destekleyen AV cihazı, Standby veya On durumdayken Anynet+ çalışır. N Anynet+ toplamda en fazla 12 AV cihazını destekler. Aynı türden en fazla 3 cihazı bağlayabileceğinizi unutmayın. Türkçe - 36 [550-W.Euro]BN68-02324A-03L09.in36 36 2009-10-09 3:03:02 ¦ Anynet+ Media Play (USB) Uygulama T Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Anynet+ menüsünü ayrıca Araçlar → Anynet+ (HDMI-CEC) öğesini seçerek de görüntüleyebilirsiniz. Anynet+ (HDMI-CEC) ❑ Kurulum

Anynet+(HDMI-CEC) → Kapalı / Açık Anynet+ İşlevini kullanmak için, Anynet+ (HDMI-CEC), Açık olarak ayarlanmalıdır. N Anynet+ (HDMI-CEC) işlevi devre dışı olduğunda, tüm Anynet+ ile ilgili işlemler devre dışı bırakılır. Otomatik Kapatma → Hayır / Evet TV Kapanınca bir Anynet+ Cihazını Otomatik Olarak Kapatma. N Anynet+ işlevinin kullanılması için etkin kaynağın TV uzaktan kumandasında TV olarak ayarlanması gerekir. N Otomatik Kapatma öğesini Evet olarak ayarlarsanız, TV kapandığında bağlanan harici aygıtlar da kapanır. Bir harici cihaz hala kayıt yapmaya devam ediyorsa, kapanabilir de kapanmayabilir de. Kurulum Anynet+ (HDMI-CEC) : Açık Otomatik Kapatma : Evet

U Taşı E Giriş R Geri ¦ Anynet+ Cihazları arasında geçiş yapma

1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE

2. Cihaz Listesi seçeneğini seçmek için ▲ ya da ▼ düğmesine basın, ardından ENTERE

düğmesine basın. N TV'ye bağlı Anynet+ aygıtları listelenir. N İstediğiniz bir cihazı bulamıyorsanız cihazları taramak için kırmızı düğmeye basın. TV'yi görüntüle Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum

3. ▲ veya ▼ düğmesine basarak belirli bir cihazı seçin ve ardından ENTERE düğmesine

basın. Seçilen cihaza geçiş yapılır. U Taşı E Giriş R Geri N Yalnızca Uygulama menüsünde Anynet+ (HDMI-CEC) öğesini Açık olarak ayarladığınızda, Cihaz Listesi menüsü görünür. N Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz. N Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir. N Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez. N TV, güç düğmesiyle açıldığında otomatik olarak cihazları arasa da, TV'ye bağlanan cihazlar her zaman cihaz listesinde otomatik olarak görüntülenmeyebilir. Bağlanan cihazları aramak için kırmızı düğmeye basın. N Harici giriş modunu SOURCE düğmesine basarak seçtiyseniz, Anynet+ işlevini kullanamazsınız. Cihaz Listesi seçeneğini kullanarak bir Anynet+ cihazına geçiş yaptığınızdan emin olun. Anynet+ Menüsü Anynet+ menüsü, TV'ye bağlı Anynet+ cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir. Anynet+ Menüsü TV'yi görüntüle Cihaz Listesi (cihaz_adı) MENU (cihaz_adı) INFO Kaydediliyor: (*kaydedici) Kaydı Durdur: (*kaydedici) Alıcı Açıklama Anynet+ modu TV yayın modu olarak değişir. Anynet+ cihaz listesini görüntüler. Bağlı cihaz menülerini gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin disk menüsü görünecektir. Bağlı cihazın oynatma menüsünü gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin oynatma menüsü görünecektir. Hemen kaydediciyi kullanarak kaydı başlatır. (Bu yalnızca kayıt işlevini destekleyen cihazlar için geçerlidir.) Kaydı durdurur. Ses alıcıdan çalınır. N Birden fazla kayıt cihazı bağlı ise, bunlar (*kaydedici) olarak gösterilir ve yalnızca bir kayıt cihazı bağlıysa (*cihaz_adı) şeklinde temsil edilir. Türkçe - 37 [550-W.Euro]BN68-02324A-03L09.in37 37 2009-10-09 3:03:03 Anynet+ Modunda Kullanılabilir TV Uzaktan Kumanda Düğmeleri Cihaz Türü Çalışma Durumu Anynet+ Cihazı Cihaza geçiş yaptıktan sonra, karşılık gelen cihazın menüsü ekranda görüntülendiğinde. Dahili Kanal Arayıcılı cihaz Ses Cihazı Cihaza geçiş yaptıktan sonra, dosya oynatırken. Cihaza geçiş yaptıktan sonra, TV programı izlerken. Alıcı etkinleştirildiğinde. Kullanılabilir Düğmeler Sayısal düğmeler ▲/▼/◄/►/ ENTERE düğmeleri Renk düğmeleri / EXIT düğmesi π(Geri arama) / μ(İleri arama) / ∫(Durdur) / ∂(Oynat) / ∑(Duraklat) P > / P < düğmesi Y / MUTE düğmesi N Anynet+ işlevi yalnızca TV uzaktan kumandasında etkin kaynak TV olarak ayarlandığında çalışır. N ∏ düğmesi yalnızca kaydedilebilir durumdayken çalışır. N Anynet+ cihazlarını, TV'nin düğmelerini kullanarak kontrol edemezsiniz. Anynet+ cihazlarını yalnızca TV uzaktan kumandasını kullanarak kontrol edebilirsi niz. N TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet+ cihazını yeniden seçin. N Anynet+ işlevleri diğer üreticilerin ürünleri için çalışmaz. N π, μ işlemleri aygıta göre değişebilir. ¦ Kaydediliyor Bir Samsung kaydedici kullanarak bir TV programının kaydını yapabilirsiniz.

1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE

2. Hemen Kaydetmeyi seçmek için ▲ ya da ▼ düğmesine ve ENTERE düğmesine basın.

Kayıt başlar. N Birden fazla kayıt cihazı olduğunda Birden çok kayıt cihazı bağlandığında, kayıt cihazları listelenir. ▲ veya ▼ düğmesine basarak bir kayıt cihazı seçin ve ardından ENTERE düğmesine basın. Kayıt başlar. N Kayıt cihazı görüntülenmediğinde Device List seçeneğini seçin ve cihazları aramak için Kırmızı düğmeye basın TV'yi görüntüle Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum U Taşı E Giriş R Geri

3. Çıkmak için EXIT düğmesine basın.

N Kaynak akışlarını Kaydediliyor seçeneğini seçerek kaydedebilirsiniz: (cihaz_adı) seçimini yaparak kaydedebilirsiniz. N ∏ düğmesine basıldığında o anda izlediğiniz şey kaydedilecektir. Başka bir cihazdan video izliyorsanız cihazdaki video kaydedilir. N Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Bir anteni bir kayıt cihazına doğru şekilde bağlamak için kayıt cihazının kullanıcı kılavuzuna başvurun. ¦ Bir Alıcı (Ev sineması) üzerinden dinleme TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz.

1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçeneğini seçmek için ENTERE

2. Alıcı seçimini yapmak için ▲ ya da ▼ düğmesine basın. Açık ya da Kapalı seçeneğini

seçmek için ◄ veya ► düğmesine basın. TV'yi görüntüle Cihaz Listesi Kaydediliyor: DVDR DVDR MENU DVDR INFO Alıcı: Kpalı Kurulum

3. Çıkmak için EXIT düğmesine basın.

N Alıcınız yalnızca sesi destekliyorsa cihaz listesinde görünmeyebilir. N Alıcı, alıcının optik giriş jakını TV'nin DIGITAL AUDIO OUT (OPTICAL) jakına doğru U Taşı E Giriş R Geri şekilde bağladığınızda çalışacaktır. N Alıcı (ev sineması) Açık olarak ayarlandığında TV’nin Optik jakından çıkan sesi duyabilirsiniz. TV bir DTV (karasal yayın) sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD gibi bir dijital bileşen olduğunda TV'ye HDMI aracılığıyla bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır. N Alıcı is set to Açık olarak ayarlandığında televizyona gelen elektrik kesilirse (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik kesintisi nedeniyle), TV'yi tekrar açtığınızda Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlanmış olabilir. Türkçe - 38 [550-W.Euro]BN68-02324A-03L09.in38 38 2009-10-09 3:03:03 ¦ Anynet+ Sorun Anynet+ çalışmıyor.

Anynet+ sistemini başlatmak istiyorum.

Anynet+ sisteminden çıkmak istiyorum.

Ekranda 'Anynet+ cihazına bağlanılıyor...' mesajı görünür. Anynet+ cihazı oynatılmıyor. Bağlanmış cihaz görüntülenmiyor.

TV programı kaydedilemiyor. TV sesi alıcıdan çıkmıyor. ● Olası Çözüm Cihazın bir Anynet+ cihazı olup olmadığını kontrol edin. Anynet+, yalnızca Anynet+ cihazlarını destekler. Yalnızca bir alıcı (ev sineması) bağlayın. Anynet+ cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin. Anynet+ cihazının Video/Ses/HDMI 1.3 kablo bağlantılarını kontrol edin. Anynet+ (HDMI-CEC) seçeneğinin Anynet+ kurulum menüsünde Açık ayarında olup olmadığını kontrol edin. TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin. Cihazın Anynet+ özel uzaktan kumandası olup olmadığını kontrol edin. Anynet+ belirli koşullarda çalışmaz. (Kanallar aranırken, Media Play, Plug & Play Çalışırken, vb.) HDMI 1.3 kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya TV'nizi yeniden başlatın. Anynet+ cihazının Anynet+ İşlevinin açık olduğunu kontrol edin. Anynet+ cihazının TV'ye doğru bağlandığını ve Anynet+ (HDMI-CEC) öğesinin Anynet+ Kurulum menüsünde Açık olarak ayarlandığını kontrol edin. TV'ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından Anynet+ menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın. Anynet+ menüsünde TV’yi görüntüle seçimini yapın. TV uzaktan kumandasındaki SOURCE düğmesine basın ve Anynet+ cihazlarından başka bir cihaz seçin. TV modunu değiştirmek için P >/<, PRE-CH ve FAV.CH düğmelerine basınız. (Kanal düğmesinin yalnızca kanal ayarcısı gömülü Anynet+ cihazı bağlı olmadığında çalıştığını unutmayın.) Anynet+ yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı kullanamazsınız. Anynet+ ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın. Tak ve Çalıştır yürütülüyorken oynatma işlevini kullanamazsınız. Cihazın Anynet+ işlevlerini destekleyip desteklemediğini kontrol edin. HDMI 1.3 kablosunun düzgün bağlanıp bağlanmadığını kontrol edin. Anynet+ (HDMI-CEC) öğesinin Anynet+ kurulum menüsünde Açık olarak ayarlandığını kontrol edin. Anynet+ cihazlarını yeniden arayın. Bir Anynet+ cihazını yalnızca HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet+ işlevlerini desteklemeyebilir. HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın. Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin. TV ve alıcı arasına optik kabloyu bağlayın. Türkçe - 39 [550-W.Euro]BN68-02324A-03L09.in39 39 2009-10-09 3:03:03 ÖNERİLER ¦ Teletekst Özelliği Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri belirleyebilirsiniz. N Teletekst bilgilerinin doğru görünmesi için kanal alışının düzenli olması gerekir. Aksi takdirde bilgiler eksik olabilir ya da bazı sayfalar görüntülenmeyebilir. 1 0 (mod) Teletekst modunu seçmek için basın (LIST/FLOF). LIST modundayken basarsanız, Liste kaydetme moduna geçer. Liste kaydetme modunda, 8 (kaydet) düğmesine basarak teletekst sayfasını listeye kaydedebilirsiniz. 2 5 (göster) Gizli metinleri (örneğin test oyunları yanıtlarını) göstermek için kullanılır. Normal ekranı görüntülemek için yeniden basın. 3 4 (boyut) Ekranın üst yarısında çift boyutlu harfleri görüntülemek için basın. Ekranın alt yarısı için yeniden basın. Normal ekranı görüntülemek için bir kez daha basın. 4 8 (kaydet) Teletekst sayfalarını kaydetmek için kullanılır. 5 Renkli düğmeler (kırmızı/yeşil/sarı/ mavi) Yayın şirketi FASTEKST sistemini kullanıyorsa, Teletekst sayfasında yer alan çeşitli konuların renkleri farklıdır ve bu konular renk düğmeleri basılarak seçilebilir. İstediğiniz sayfaya karşılık gelen renk düğmesine basın. Görünen sayfa, aynı biçimde seçilebilecek diğer renklere ayrılmış bilgiler içerir. Önceki ya da sonraki sayfayı görüntülemek için ilgili renk düğmesine basın. 6 / (Teletekst açık/karışık) Teletekst hizmeti sağlayan kanalı seçtikten sonra Teletekst modunu etkinleştirmek için bu düğmeye basın. Teleteksti, normal yayın ekranının üzerine bindirmek için iki kez basın.

7 : (çıkış) Teletekst gösteriminden çıkış. 8 1 (alt sayfa) Varsa alt sayfayı görüntülemek için kullanılır. 9 2 (sayfa yukarı) Bir sonraki Teletekst sayfasını görüntülemek için kullanılır. 0 3 (sayfa aşağı) Bir önceki Teletekst sayfasını görüntülemek için kullanılır. ! 9 (tut) Seçilen sayfada, otomatik olarak takip eden başka sayfalar bağlıysa, bulunduğunuz sayfayı tutmak için kullanılır. Devam ettirmek için yeniden basın.

@ 6 (dizin) Teleteksti görüntülerken istediğiniz zaman dizin (içindekiler) sayfasını görüntülemek için kullanılır. # 7 (iptal) Sayfa aranırken yayını göstermek için kullanılır. N Uzaktan kumandanın sayısal tuşlarına basarak Teletekst sayfalarını değiştirebilirsiniz. Türkçe - 40 [550-W.Euro]BN68-02324A-03L09.in40 40 2009-10-09 3:03:03 Teletekst sayfaları altı kategoriye göre düzenlenmiştir: Bölüm

İçindekiler Seçilen sayfa numarası. Yayın yapan kanalın adı. Geçerli sayfa numarası ya da arama göstergeleri. Tarih ve saat. Metin. Durum bilgileri. FASTEKST bilgileri. N Teleteks bilgileri çoğunlukla art arda sıralanmış birden çok sayfaya bölünmüştür ve bunlara: • Sayfa numarasını girerek • Listeden bir konu seçerek • Renklere göre ayrılmış başlık seçerek (FASTEKST sistemi) erişilebilir N TV'nin desteklediği Teletekst düzeyi ek grafik ve metin de görüntüleyebilen sürüm 2.5'tir. N Aktarıma bağlı olarak, Teletekst görüntülenirken boş yan paneller oluşabilir. N Bu gibi durumlarda, ek grafik veya metin aktarılmaz. N Sürüm 2.5'i desteklemeyen eski TV'lerin Teletekst aktarımına bakılmaksızın ek grafik veya metin görüntüleme özelliği yoktur. O Teletekst ekranından çıkmak için TV düğmesine basın. ¦ Standı Takma N Ön ayar: Standın üzerine Stand Kılavuzunu ve Kapak Başlığını yerleştirin ve vidaları kullanarak sıkıştırın. Yalnızca 32 inç modeller için geçerlidir. Arka ÖnINFO

1. LCD TV'nizi standa takın.

N TV'yi iki veya daha fazla kişi taşımalıdır. N Standı takarken standın önü ve arkasını karıştırmamaya dikkat edin. N TV'nin standa düzgün bir seviyede takıldığından emin olmak için, TV'nin üst sol veya sağ kenarına aşağı doğru aşırı güç uygulamayın.

2. 1 konumuna vidaları sıkıştırın ve sonra 2 konumuna iki vidayı sıkıştırın.

N Ürünü yukarı kaldırın ve vidaları sıkıştırın. LCD TV aşağı yerleşmişken vidaları sıkıştırırsanız bir tarafa eğilebilir.

1. TV’nin arkasındaki vidaları çıkarın.

2. Standı TV'den ayırın.

N TV'yi iki veya daha fazla kişi taşımalıdır.

3. Alt deliği kapakla örtün.

¦ Duvara Montaj Kitinin Takılması Duvara montaj öğeleri (ayrı satılır) ile TV'yi duvara monte edebilirsiniz. Duvara Montaj kitinin takılmasıyla ilgili daha fazla bilgi için, Duvara Montaj öğeleriyle birlikte verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle görüşün. Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına vereceğiniz hasarlardan sorumlu değildir. Duvara Montaj Kitinizi TV'niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel yaralanmaya neden olabilir. ¦ Kabloların Montajı Tutucu-Tel Kablo içindeki kabloları, saydam standdan görülmeyecek şekilde sarın. ¦ Hırsıza Karşı Kensington Kilidi Kensington Kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi fiziksel olarak sabitlemek için kullanılan bir cihazdır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi resimde gösterilenden farklı olabilir. Doğru kullanım için Kensington Kilidiyle birlikte verilen kılavuza başvurun. N Kilitleme cihazının ayrıca satın alınması gerekmektedir. N Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

1. Kilitleme cihazını LCD TV'deki Kensington yuvasına takın (1) ve kilitleme yönünde

3. Kensington Kilidini masa veya ağır bir sabit nesneye sabitleyin.

Türkçe - 42 [550-W.Euro]BN68-02324A-03L09.in42 42 2009-10-09 3:03:07 ¦ Kurulum Alanının Sabitlenmesi Uygun havalandırma için, ürün ve diğer nesneler (duvar gibi) arasında gerekli mesafeyi bırakın. Buna dikkat edilmemesi ürünün dahili sıcaklığında gerçekleşecek artış nedeniyle yangına veya üründe bir soruna neden olabilir. Ürünü şekilde gösterildiği mesafeyi bırakarak monte edin. N Bir stand veya duvar montajı kullanırken, yalnızca Samsung Electronics tarafından sağlanan parçaları kullanın. Başka bir üretici tarafından sağlanan parçaların kullanılması, ürünün düşmesi nedeniyle üründe bir soruna veya yaralanmaya neden olabilir. Başka bir üretici tarafından sağlanan parçaların kullanılması, yetersiz havalandırma nedeniyle ürünün dahili sıcaklığı artacağından üründe bir soruna veya yangına neden olabilir. N Görünüm ürüne bağlı olarak değişiklik gösterebilir. Ürünü bir standla monte ederken Ürünü bir duvar montajıyla monte ederken 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm ¦ TV'yi Duvara Sabitleme Dikkat: TV'yi çekme, itme veya üzerine çıkma TV'yi düşürebilir. Özellikle çocuklarınızın TV'ye asılmamasına veya TV'nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notundaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli durması için, güvenlik amacıyla aşağıdaki talimatları uygulayarak düşmeyi önleyici cihazı takın.

TV'nin düşmesini önlemek için:

1. Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların,

duvara sağlam bir şekilde takıldıklarını onaylayın. N Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir. N Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen bunları ayrı olarak satın alın.

2. TV'nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha

sonra, yeniden TV'ye takıp sıkıştırın. N Vidalar ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere uygun vidaları alın. N Vida Özellikleri • 17 ~ 29 İnç LCD TV için: M4 X L15 • 32 ~ 40 İnç LCD TV için: M6 X L15

3. TV'ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha

sonra, bağı sıkı bir şekilde bağlayın. N TV'yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin. N Bağı, duvardaki sıkıştırıcı parçalar, TV'ye sabitlenen sıkıştırıcı parçalarla aynı hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz. N TV'yi taşımadan önce bağı çözün. Duvar Duvar

4. Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda

yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün. Türkçe - 43 [550-W.Euro]BN68-02324A-03L09.in43 43 2009-10-09 3:03:09 ¦ Sorun Giderme TV'ye ilişkin herhangi bir sorunuz varsa, öncelikle bu listeye başvurun. Bu sorun giderme ipuçlarının hiçbiri işe yaramazsa, lütfen ‘www.samsung.com’ sitesini ziyaret edin ve ardından Destek düğmesini tıklatın veya son sayfa listesindeki Çağrı Merkezi ile iletişime geçin. Sorun Çözüm Görüntü Kalitesi TV görüntüsü mağazada olduğu kadar iyi görünmüyor. Öncelikle, lütfen TV'nizin test görüntüyü düzgün bir şekilde görüntülediğini onaylamak için, Görüntü Testi işlemini gerçekleştirin. ● MENU - Destek - Kendi Kendini Tanıma - Görüntü Testi Test görüntü düzgün bir şekilde görüntüleniyorsa, bozuk resmin nedeni kaynak veya sinyal olabilir.

Resim bozuk : makroblok, küçük blok, noktalar, piksellenme

Analog bir Kablo/Set üstü kutuya sahipseniz, Kutuya yükseltin. HD resim kalitesi elde etmek için HDMI veya Komponent kabloları kullanın. Kablolu TV/Uydu aboneliği : Kanal hattındaki HD (Yüksek Tanımlı) istasyonlarını deneyin. Anten bağlantısı: Otomatik program işlemi gerçekleştirdikten sonra HD istasyonlarını deneyin. N Pek çok HD kanalı SD (Standart Tanımlı) içeriğinden daha yüksek kalitededir. Kablo/Set üstü kutu video çıkış çözünürlüğünü 1080i veya 720p olarak ayarlayın. TV'yi görüntülemekte olduğunuz sinyalin boyutuna ve tanımına bağlı olarak önerilen minimum mesafede izlediğinizi onaylayın. Video içeriklerinin sıkıştırılması özellikle de spor programları ve aksiyon filmleri gibi hızlı hareket eden görüntüler üzerinde resim bozulmasına yol açabilir. Düşük sinyal düzeyi veya kötü kalite, resim bozulmasına yol açabilir. Bu TV'yle ilgili bir sorun değildir. Komponent bağlantısında yanlışlık veya kayıp renk.

Komponent kablolarının doğru jaklara takıldığından emin olun. Yanlış veya gevşek bağlantılar renk sorunlarına yol açabilir veya ekran boş olur. Bozuk renk veya parlaklık.

TV menüsünde Görüntü seçeneklerini ayarlayın. (Görüntü modu, Renk, Parlaklık, Netlik) Kurulum menüsünde Enrj. Tasarrufu seçeneğini ayarlayın. Varsayılan resim ayarını görüntülemek için resmi sıfırlamayı deneyin. (MENU - Görüntü - Resim Sıfırlama bölümüne gidin) Ekranın kenarında noktalı satır.

Resim boyutu Ekrana Sığdır olarak ayarlandıysa, 16:9 olarak değiştirin. Kablo/set üstü kutu çözünürlüğünü değiştirin. Resim yalnızca AV (Kompozit) girişi sırasında siyah beyaz.

Video kablosunu (Sarı) TV'nin 1 numaraları Yeşil komponent girişi jakına takın. Kanallar değiştirilirken resim donuyor veya bozuluyor ya da resim gecikiyor.

Kablo kutusuyla birlikte bağlandıysa, lütfen kablo kutusunu sıfırlamayı deneyin. (AC kablosunu tekrar bağlayın ve kablo kutusu yeniden yükleninceye kadar bekleyin. Bu 20 dakika kadar sürebilir) Kablo kutusunun çıkış çözünürlüğünü 1080i veya 720p olarak ayarlayın.

Ses Kalitesi Öncelikle, lütfen TV'nizin ses seviyesinin düzgün bir şekilde çalıştığını onaylamak için, Ses Testi işlemini gerçekleştirin. ● MENU - Destek - Kendi Kendini Tanıma - Ses Testi Ses seviyesi Tamamsa, ses sorunu kaynaktan veya sinyalden kaynaklanıyor olabilir. Hiç ses yok veya maksimum ses düzeyinde ses çok düşük.

Lütfen TV'nize bağlı harici cihazın ses düzeyini kontrol edin ve ardından TV ses düzeyini uygun şekilde ayarlayın. Resim iyi ancak ses yok.

Hoparlörü Seçin seçeneğini ses menüsünde TV Hoparlörü olarak ayarlayın. Harici cihazdaki ses kablolarının TV'deki doğru ses giriş jaklarına bağlandığından emin olun. Bağlı cihazın ses çıkış seçeneğini kontrol edin. (örn: TV'nize bağlı bir HDMI varsa, kablo kutunuzun ses seçeneğini HDMI olarak ayarlamanız gerekebilir. DVI - HDMI kablosu kullanıyorsanız, ayrı bir ses kablosu gerekir. Ses seviyesini 30 değerinin üzerine ayarlıyorsanız, SRS işlevini devre dışı bırakın. Fişi kulaklık jakından çıkarın. (TV'nizde mevcutsa)

Hoparlörden ses geliyor.

Kablo bağlantılarını kontrol edin. Ses girişine bir video kablosu bağlanmadığından emin olun. Anten/Kablo bağlantısı için, sinyal kuvvetini kontrol edin. Düşük sinyal seviyesi ses bozukluğuna yol açabilir. Türkçe - 44 [550-W.Euro]BN68-02324A-03L09.in44 44 2009-10-09 3:03:10 Sorun Çözüm Resim Yok, Video Yok TV açılmıyor.

TV otomatik olarak kapanıyor.

AC güç kablosu fişinin duvardaki prize ve TV'ye düzgün bir şekilde takıldığından emin olun. Prizin çalıştığından emin olun. Uzaktan kumandanın düzgün bir şekilde çalıştığından emin olmak için, TV'deki POWER düğmesine basın. TV açılırsa, bu durum Uzaktan Kumandadan kaynaklanıyor olabilir. Uzaktan Kumanda sorununu çözmek için, aşağıdaki 'Uzaktan kumanda çalışmıyor' bölümüne bakın. Kapanış Ayarı ayarının Kurulum menüsünde Açık olarak ayarlanıp ayarlanmadığını kontrol edin. TV, PC'nize bağlanmışsa PC güç ayarlarınızı kontrol edin. AC güç kablosu fişinin duvardaki prize ve TV'ye düzgün bir şekilde takıldığından emin olun. Anten/Kablo bağlantısından yaklaşık 10 ~ 15 dakika boyunca hiçbir sinyal alınmazsa, TV kapatılır. Kablo bağlantılarını kontrol edin (TV'nin ve harici cihazların tüm kablolarını çıkarın ve tekrar takın). Harici cihazınızın (Kablo/Set Üstü Kutu, DVD, Blu-ray vb.) video çıkışını TV girişine yapılan bağlantılarla eşleşecek şekilde ayarlayın. Örneğin, harici cihazın çıkışı: HDMI, TV'nin girişi: HDMI. Bağlanan cihazınızın açık olduğundan emin olun. TV uzaktan kumandasının SOURCE düğmesine basarak TV'nin doğru kaynağını seçtiğinizden emin olun. RF (Kablo/Anten) Bağlantısı Tüm kanalları alamıyor.

Resim bozuk : makroblok, küçük blok, noktaralar, piksellenme

Anten kablosunun doğru bir şekilde bağlandığından emin olun. Kanal listesine mevcut kanalları eklemek için, lütfen Plug & Play işlemini deneyin. MENU - Kurulum - Plug & Play bölümüne gidin ve mevcut tüm kanallar kaydedilinceye kadar bekleyin. Antenin düzgün bir şekilde konumlandırıldığını onaylayın. Video içeriklerinin sıkıştırılması özellikle de spor programları ve aksiyon filmleri gibi hızlı hareket eden görüntüler üzerinde resim bozulmasına yol açabilir. Düşük sinyal resim bozukluğuna yol açabilir. Bu TV'yle ilgili bir sorun değildir. PC Bağlantısı ‘Desteklenmeyen Mod’ mesajı.

PC'nizin çıkış çözünürlüğünü ve frekansını TV tarafından desteklenen çözünürlüklere uygun olacak şekilde ayarlayın. PC bağlı olmasa bile her zaman kaynak listesinde gösterilir.

Bu normaldir; PC, bir PC bağlı olmasa bile her zaman kaynak listesinde gösterilir. HDMI bağlantısıyla video düzgün, ancak hiç ses yok.

PC'nizdeki ses çıkış ayarını kontrol edin. Türkçe - 45 [550-W.Euro]BN68-02324A-03L09.in45 45 2009-10-09 3:03:10 Sorun Çözüm Diğerleri Resim tam ekran olarak görüntülenmiyor.

Yüksek kalitede SD (4:3) içerikleri görüntülenirken, HD kanallarında her bir kenar üzerinde siyah çubuklar görüntülenir. TV'nizden farklı açı oranlarına sahip filmlerde Üst ve Alt kısımda siyah çubuklar görüntülenir. Harici cihazınızdaki ve TV'nizdeki resim boyutu seçeneğini tam ekran olarak ayarlayın. Uzaktan kumanda çalışmıyor.

Uzaktan kumanda pillerini doğru polaritede (+ -) olacak şekilde değiştirin. Uzaktan kumandanın üzerinde bulunan iletim penceresini temizleyin. Uzaktan kumandayı TV'den 1,5-2 m uzaktayken kullanmayı deneyin. TV gücü veya ses düzeyi Kablo/Set üstü kutusu uzaktan kumandasıyla kontrol edilemiyor.

Kablo/Set üstü kutusu uzaktan kumandasını TV'yi çalıştıracak şekilde programlayın. SAMSUNG TV kodu için, Kablolu TV/Uydu kullanıcı kılavuzuna bakın. ‘Desteklenmeyen Mod’ mesajı.

TV'nin desteklenen çözünürlüğünü kontrol edin ve harici cihazın çıktı çözünürlüğünü uygun şekilde ayarlayın. Bu kılavuzdaki çözünürlük ayarlarına bakın. TV'den gelen plastik kokusu.

Bu koku normaldir ve zaman içinde geçecektir. TV Sinyal Bilgileri, Self Diagnostic Test menüsünde mevcut değil.

Bu işlev yalnızca Anten (RF/Koaks) bağlantılı dijital kanallar için mevcuttur. TV sağ veya sol tarafa eğiliyor.

Stand tabanını TV'den çıkarın ve tekrar takın. Stand tabanı takılamıyor.

TV'nin düzgün bir yüzeyde konumlandırıldığından emin olun. Vidalar TV'den çıkarılamıyorsa, lütfen mıknatıslı tornavida kullanın. Kanal menüsü gri. (mevcut değil)

Kanal menüsü yalnızca TV kaynağı seçili olduğunda mevcuttur. Ayarlarınız her 30 dakikada bir veya her TV kapatıldığında kaybolur.

TV Dükkan Demo modundaysa, ses ve resim ayarlarını her 30 dakikada bir sıfırlar. Lütfen Dükkan Demo modunu, Plug & Play prosedüründeki Evde Kullanım moduyla değiştirin. TV modunu seçmek için, SOURCE düğmesine basın, MENU → Kurulum → Plug & Play → ENTERE bölümüne gidin. Geçici ses veya görüntü kaybı.

Kablo bağlantılarını kontrol edin ve tekrar bağlayın. Çık sıkı veya ince kablo kullanımı nedeniyle olabilir. Kabloların uzun süreli kullanım için yeterince esnek olduğundan emin olun. Duvar montajıysa, 90 derecelik konektörlere sahip kablolar kullanmanızı öneririz. TV ekranını çevreleyen çerçevenin kenarlarına yakından baktığınızda küçük partiküller görebilirsiniz.

Bu ürün tasarımının bir parçasıdır ve kusur değildir. CAM CARD(CI/CI+) ile ‘Karışmış sinyal’ veya ‘Sinyal yok/Güçsüz sinyal’.

CAM'ın genel arayüz yuvasına takılı CI(CI+) Kartı olduğundan emin olun. CAM'ı TV'den çekin ve yuvaya tekrar takın. Kapatıldıktan 45 dakika sonra, TV kendiliğinden açılıyor.

Bu normaldir, TV izleme sırasında yüklenen güvenlik duvarını güncellemek için OTA (Over The Air) işlevini kendiliğinden çalıştırır. Tekrarlanan resim/ses sorunu.

Sinyali/kaynağı kontrol edin ve değiştirin.

N TFT LCD paneli, karmaşık bir üretim teknolojisi gerektiren iç piksellerden oluşan bir panel kullanmaktadır. Bununla birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin ürünün performansına olumsuz etkisi olmaz. Türkçe - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:03:10 ¦ Teknik Özellikler Model Adı Ekran Boyutu (Çapraz) PC Çözünürlüğü (En iyi) Ses (Çıkış) Boyutlar (GxDxY) Gövde Standla Ağırlık Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı Döner Stand (Sol / Sağ) Model Adı Ekran Boyutu (Çapraz) PC Çözünürlüğü (En iyi) Ses (Çıkış) Boyutlar (GxDxY) Gövde Standla Ağırlık Standla Çevre Koşulları Çalışma Sıcaklığı Çalışma Nem Oranı Saklama Sıcaklığı Saklama Nem Oranı Döner Stand (Sol / Sağ) LE32B550A5WXXC, LE32B551A6WXXC LE32B553M3WXXC, LE32B554M2WXXC LE40B550A5WXXC, LE40B551A6WXXC LE40B553M3WXXC, LE40B554M2WXXC 32 inç 40 inç 1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz 10W X 2 10W X 2 794 X 77 X 524 mm 794 X 240 X 570 mm 982 X 79 X 626 mm 982 X 255 X 676 mm 13 kg 18 kg 10°C ila 40°C %10 ile %80 arası, yoğunlaşmayan -20°C ila 45°C %5 ile %95 arası, yoğunlaşmayan -20˚ ~ 20˚ LE46B550A5WXXC, LE46B551A6WXXC LE46B553M3WXXC, LE46B554M2WXXC 46 inç 1920 x 1080 @ 60 Hz 10W X 2 1116 X 79 X 706 mm 1116 X 275 X 770 mm 23 kg 10°C ila 40°C %10 ile %80 arası, yoğunlaşmayan -20°C ila 45°C %5 ile %95 arası, yoğunlaşmayan -20˚ ~ 20˚ N Tasarım ve özellikler önceden haber verilmeden değiştirilebilir. N Bu cihaz, bir Sınıf B dijital cihaz aparatıdır. N Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın. Türkçe - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:03:10 İthalatçı Firma ANADOLU ELEKTRONiK ANADOLU ELEKTRONİK ALETLER PAZARLAMA VE TİCARET A.Ş. Esentepe Mah. Anadolu Cad. No: 5 PK38 34870 Kartal-İstanbul/TÜRKİYE Tel: +90 (216) 586 78 00 Fax: +90 (216) 473 60 32 bilgi@anadoluelektronik.com.tr EEE Yönetmeliğine Uygundur. Bu ürünün ortalama yaşam süresi 10 yıldır. İmalatçı SAMSUNG ELECTRONICS CO., LTD. 416 Maetan-3 Dong, Yeongtong-Gu, Suwon City Gyeonggi-Do, Korea, 443-742 Tel: +82-2-2255-0114 / Fax: +82-2-2255-0117 Model code LVD EMC LE32B550A5WXXC / LE32B553M3WXXC /
