Ürün Tipi	Davlumbaz
Marka	Franke
Modeller	LINE FLI 625, LINE FLI 905 XS
Genişlik	60 cm (LINE FLI 625), 90 cm (LINE FLI 905 XS)
Yaklaşık Ağırlık	12-15 kg
Besleme	220-240 V, 50/60 Hz
Motor Gücü	Belirtilmemiş (tahmini 150-250 W)
Hız Sayısı	3 hız
Aydınlatma	LED (ampul servis tarafından değiştirilebilir)
Yağ Filtreleri	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir (her 2 ayda bir)
Aktif Karbon Filtre	Yıkanamaz, her 4 ayda bir değiştirilmelidir (filtrasyon versiyonu)
Hava Çıkış Çapı	120 mm (redüksiyon ile 150 mm)
Ocak yüzeyine minimum mesafe	650 mm (bazı modeller daha düşük yüksekliğe izin verir)
Kurulum	Duvara montaj, dış tahliye veya karbon filtre ile geri dönüşüm
Kontrol Tipi	5 dokunmatik tuş (açma/kapama, hızlar, aydınlatma)
Topraklama	Zorunlu (Sınıf I)
Bakım	Nemli bir bez ve nötr deterjanla temizleyin
Onarılabilirlik	Ampul ve diğer parçaların değiştirilmesi için servis ile iletişime geçin
Paket İçeriği	Davlumbaz gövdesi, teleskopik baca, redüksiyon flanşı, bağlantı parçası, vidalar, dübeller, kılavuz

Sık sorulan sorular - LINE FLI 625 - LINE FLI 905 XS FRANKE

Ocağın üzerinde minimum kurulum yüksekliği nedir?

Güvenlik mesafesi, ocak yüzeyi ile davlumbaz arasında en az 650 mm olmalıdır. Bazı modeller daha düşük yüksekliğe monte edilebilir (kılavuza bakın).

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Her 2 ayda bir veya yoğun kullanımda daha sık temizlenmesi önerilir. Tekrar yerine takmadan önce kurumalarını bekleyin.

Aktif karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanmaz ve her 4 ayda bir veya davlumbaz çok kullanılıyorsa daha sık değiştirilmelidir.

Davlumbaz geri dönüşüm modunda çalışabilir mi?

Evet, filtrasyon versiyonunda. O zaman bir aktif karbon filtre (birlikte verilmez) takılmalı ve havanın yukarı yönlendirilmesi için birlikte verilen hava çıkış bağlantısı kullanılmalıdır.

Davlumbazın ampulü nasıl değiştirilir?

Aydınlatmanın değiştirilmesi için lütfen servis ile iletişime geçin. Ampul özeldir ve yetkili bir profesyonel tarafından değiştirilmelidir.

Davlumbaz çalışmazsa ne yapmalı?

Önce elektrik beslemesini (sigorta, devre kesici) kontrol edin. Güç kablosu konnektörünün difüzör prizine iyi takıldığından emin olun. Sorun devam ederse servisi arayın.

LINE FLI 625 ve LINE FLI 905 XS modelleri arasındaki fark nedir?

Temel fark genişliktir: 625 için 60 cm, 905 XS için 90 cm. İşlevler aynıdır.

Davlumbazı tahliye modunda karbon filtre olmadan kullanabilir miyim?

Evet, davlumbaz harici bir tahliyeye bağlıysa karbon filtre gerekli değildir. Geri dönüşüm modunda zorunludur.

Tavan yüksekse davlumbaz nasıl kurulur?

Teleskopik baca uyum sağlayabilir. Montaj talimatlarını izleyin: üst braketi tavana yakın sabitleyin, ardından alt bacanın yüksekliğini ayarlayın.

Davlumbaz ses çıkarıyor, bu normal mi?

Hafif bir ses normaldir, özellikle yüksek hızda. Ses aşırıysa, filtrelerin yerinde olduğundan ve kanalı tıkayan bir şey olmadığından emin olun. Kirli bir filtre sesi artırabilir.

KULLANIM KILAVUZU LINE FLI 625 - LINE FLI 905 XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în gelerlidir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da görebilirsiniz.

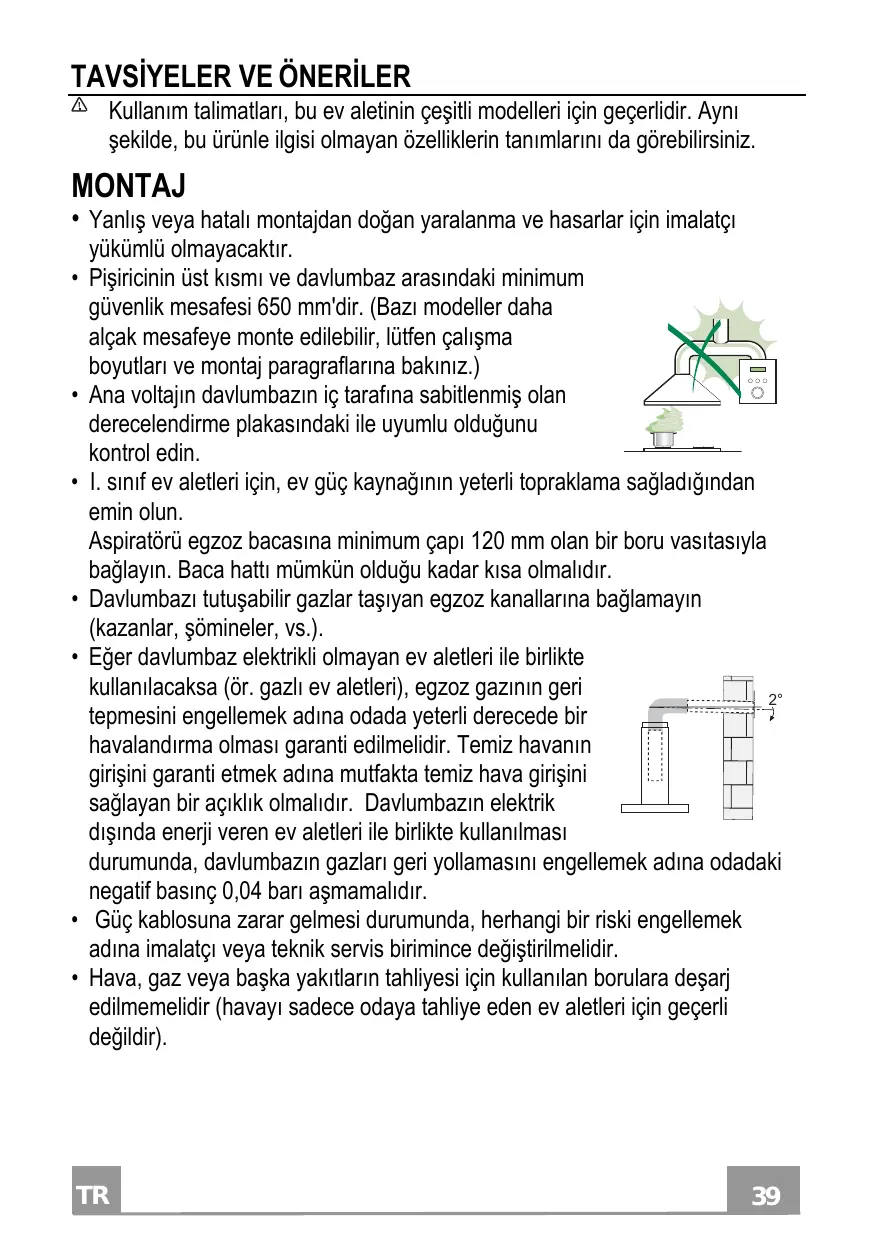

MONTAJ

• Yanlş vya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kismi ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daha alçak mesafeye monte edilebilir, lütfen calisma boyutları ve montaj paragraflarina bakıniz.)
• Ana voltajin davlumbazin ic tarafina sabitlenmiş olan derecelendirme plakasindaki ile uyumlu olduguṇu kontrol edin.
• I. sinif ev aleleri icin, ev güç kaynăgün yeterli topraklama sagladiğindan emin olun.

Aspiratori ü egzoz bacasina minimum capi 120 mm olan bir boru vasitasıyla baglayin. Bacahatti mumkün oldugu kadar kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarına®, baglamayın (kazanlar, Şömineler, vs.).
• Eigner davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adina odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanı girisinci garanti etmek adina mutfakta temiz hava girisinci-SAğlayan bir acıklik olmalı. Davlumbazın elektrik disinda enerji veren ev aletleri ile birlakte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adın odadaki negatif basınç 0,04 barı asmamaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adina imalatçı veya teknik servis birimincedehyşirilmelidir.
• Hava, gaz veyaΒακa yakıltrarin tahiyesi icin kullananan borulara deşarj edilmemelidir (havayı sadece odaya tahiye eden ev aletleri icinGPCerlidehyildir).

• Gaz ocağınin montaj talimatlarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna.dkikat edilmesi gerekir. Havadehyşarı ile ilgili yönnetmeliklere uyulması gerekir.
• Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın.

Uyari: Isbu talimatlar uyarinca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularinī gidermek adina ev kullanimi yüz tasarlanmistr.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayın.
• Ateş yoğunluğunu sadece tencere alginda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasinda surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstücocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılızerce bu kılılerin güvenliginden sorumlu olan kılılerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindococuklarca yapilmayacaktı.

• "DiKKAT: Pişirme aletleri ile kullanıldiklarinda temas edilebilir parçalarıninabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini kapatin veya ana güç kaynagindan fişini Çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veyadehyegristirin (Yangin tehlikesi).
• Yaq filtreleri her 2 ayda bir veya yüzung kullanim olması durumunda daha seks Olarak temizlenmelidir ve bulasık makinesinde yicanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yüzün kullanım olması durumunda daha seks olarak degistirilmelidir.
• "Temizlügen talimatlara uygun olarak yapilmadiği durumlarda yangın risiki yardir."
• Davlumbazi nemli bir bez ve notr sivi deterjanla temizleyin.

Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğinin gõstergesidir. Elektrikli ve elektronik ekipmanın geri DONUŞümü icin uygun toplama noktasina teslim edilmelidir. Bu ürününogrupsekilde bertaraf edildüzinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAKÇEyre ve insan sagligi icin potansiyel olumsuz sonuclarin engellenmesine yardıncı olacaksıniz. Bu ürünün geri DONUŞümü ile ilgili daha detayl bilgi icin lüften yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya ürünün satn aldınlçıniz mağaza ile irtibata gezıniz.

Boyutlar

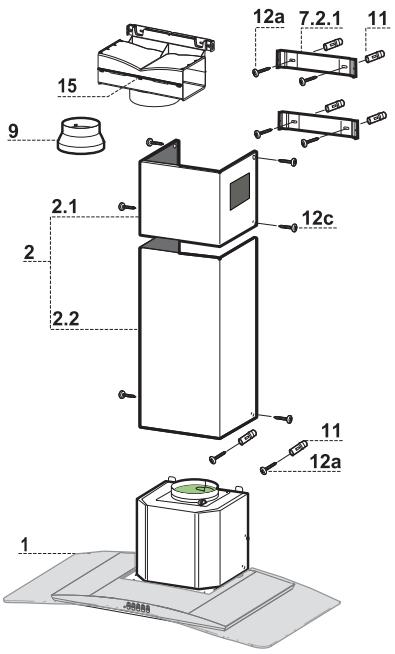

Parçalar

Ref. Adet Urunun parcalari

1	1	Sunlardan olusan davlumbaz güvdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Sunlardan olusan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansı 0 150-120 mm
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
11	6	Dübeller
12a	6	Vidaral 4,2 x 44,4
12c	6	Vidaral 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzu

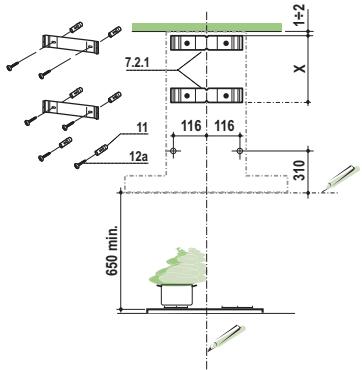

Devarin Delinmesi ve Baglanti Elementlerinin Tespiti

Duvarda;

• Davlumbazin monte edilecegi bolgenin merkezinde tavana veya ust sinira kadar dikey bir cizgi ile;
• Piširme hattindan itibaren min. 650 mm ustände yatay bir cizgi cizin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey Çizgiye hizalayarak (yarik kismini) tavandan veya üst sinirdan 1-2 mm mesafeye yaslayin.
• Baglanti elementleri delik merkezlerini isaretleyin.
• 7.2.1 böglanti elementini gosterildigi gibi merkezini referans dikey Çizgiye hizalayarak (yarik kismimi) ilk böglanti elementinin X mm alta yaslayin (X=Verilen Üst Bacanin Yüksekligi).
• Baglanti elementinin Delik merkezlerini isaretleyin.
• Gösterildigi gibi Dikey referans Çüzgün 116 mm mesafede ve Yatay referanshattindan 310 mm)yükbseklique bir referans noktası,isaretleyin.
• Ayni islemi karstaraf iin de tekarrlayin.
• Isaretlenen noktaları 08 mm uç ile delin.
  11 dubellerini deliklere yerlestirin.
• Verilen 12a (4,2 x 44,4) vidalarimi kullanmak sureti ile baglanti elementerini tespit edin.
• Davlimbaz govdesinin tespiti icin verilen 2 adet 12a (4,2 x 44,4) vidasini, vida kafalari ile duvararasinda 5 - 6mm mesafe birtakacak sekilde sikin.

Davlumbaz Govdesi Montaji

• Davlumbaz Gövdesini kancelara takmadadan once govde üzerindeki kancelama noktalarinda bulunan 2 adet viday1 Vr siki-niz.
• Davlumbaz Gövdesini vidalara 12a takınüz.
• Destek vidalarini 12a nihai olarak sikiniz.
• Vr vidalarina mūdahale ederek Davlumbaz Gövdesi seviyesini hizalayiniz.

Baglantilar

ASPIRATÖRLÜ MODEL HAVA ÇIKİSİ

Aspiratorlu modelin montaji icin, davlumbaz, montorun sececegi 150 yada 120mm capinda sert veya esnek bir boru ile cikis kana-lina baglanmaldir.

• 0120 mm capinda boru ile baglanti icin, reduksiyon flansini (9) davlumbaz govdesi cikisina yerlestiriniz.
• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtlerini seksarıniz.

FILTRELI SISTEMDE HAVA GIKIŞİ

• Alt askiy1 7.2.1 sabitleyen iki viday1 yerinden sökünuz.
• Hava Çişis Baglantınsı 15 daha önceden Çiçarılmışı olan 2 vida ile yerine sabitleyin.
• 15 no.lu Baglantiyi, montaj gorevlisinin sekimine gore 150 mm capinda sert veya esnek bir hortum ile Davlumbaz Góvdesi Çɪkɪsina baglayiniz.
• Aktif Karbonlu Koku önleyici Filtrenin bulundugundan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı sebeke cereyanina böglarken aray temas aralı,en az 3 mm對於 gift kutuplu bir elektrik anahtarı koyunuz.
• Yag tutucu filtrreleri Çikarınüz (bakınüz "Bakır" paragrafi) ve besleme kablosu doketinin aspirator prizine iyice takilmş oludgünandan emin olunuz.

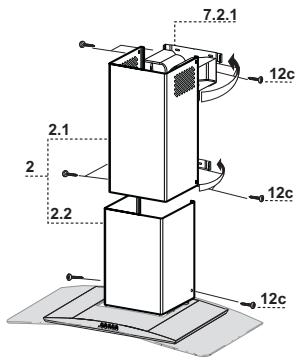

Bacanin montaji

Ust baca

• Iki yan kenari haficce aciniz, bunlari braketlerin 7.2.1 arkasina geçiriniz ve tam dayanana kadar tekrar kapatiniz.
• Cihaz donaniminda verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafarindan braketlere sabitleyiniz.
  Rakor uzantilarinin cikisinin baca aigizlarina denk gelmesine dikkat ediniz.

Alt baca

• Bacanin iki yan kenarini hafifce aqiniz, Üst baca ile duvar arasinaGPCirip tam dayanana kadar kapatiniz.
• Cihaz donaniminda verilen 2 adet vidayla 12c (2,9 x 9,5) alt tarafini davlumbaz govdesine sabitleyiniz.

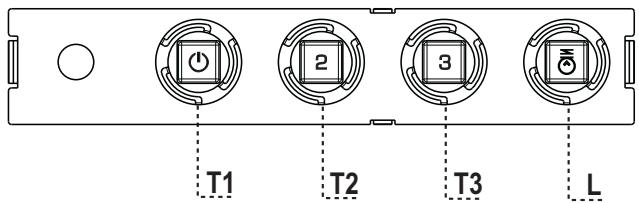

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru Çalıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru Çalıştırı.
T3 Hz	Sabit	Hafıfaction basınca, üçuncü yüzda motoru Çalıştırı.
L Işık		Işık tesisatkıçıp kapatır.

Dikkat: T1 tuşu daima ilk hizdanGPCerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarnda iki ayda bir, yogun kullanim halinde isa希望大家能顺利进行。
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asaig doogrucekerek tektek ickariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen dhe tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESININ DEGIŞTİRLMESİ

• Yɪkanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha seksadehyişi sirilir.
  Metalik Yag Filtrelerini cikariniz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kancalarim serbest birakarak seksariniz.
• Yeni filtrreyi yuvasina takimiz.
• Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun ("Edinmek icin teknik servisle baglanti kurun").

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

991.0443.218_ver2 - 171019

D00002654_01
