Produkttyp	Dunstabzugshaube
Marke	Franke
Modelle	LINE FLI 625, LINE FLI 905 XS
Breite	60 cm (LINE FLI 625), 90 cm (LINE FLI 905 XS)
Ungefähres Gewicht	12-15 kg
Stromversorgung	220-240 V, 50/60 Hz
Motorleistung	Nicht angegeben (geschätzt 150-250 W)
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten
Beleuchtung	LED (Lampe durch Kundendienst austauschbar)
Fettfilter	Selbsttragend aus Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate austauschen (Umluftbetrieb)
Luftauslassdurchmesser	120 mm (150 mm mit Reduzierung)
Mindestabstand zur Kochfläche	650 mm (einige Modelle erlauben geringere Höhe)
Installation	Wandmontage, Abluft nach außen oder Umluft mit Aktivkohlefilter
Steuerungstyp	5 Touch-Tasten (Ein/Aus, Geschwindigkeiten, Beleuchtung)
Erdung	Erforderlich (Klasse I)
Wartung	Mit feuchtem Tuch und mildem Reiniger reinigen
Reparierbarkeit	Wenden Sie sich an den Kundendienst zum Austausch der Lampe und anderer Teile
Lieferumfang	Haubenkörper, Teleskopschornstein, Reduzierstutzen, Verbindungsstück, Schrauben, Dübel, Anleitung

Häufig gestellte Fragen - LINE FLI 625 - LINE FLI 905 XS FRANKE

Wie hoch ist der Mindestabstand der Haube über dem Kochfeld?

Der Sicherheitsabstand zwischen Kochfeld und Haube beträgt mindestens 650 mm. Einige Modelle können in geringerer Höhe installiert werden (siehe Anleitung).

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinenfest. Es wird empfohlen, sie alle 2 Monate zu reinigen, bei intensiver Nutzung häufiger. Lassen Sie sie vor dem Wiedereinsetzen trocknen.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate ausgetauscht werden, bei häufiger Nutzung öfter.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, als Umluftversion. Dazu muss ein Aktivkohlefilter (nicht im Lieferumfang) installiert und der mitgelieferte Luftauslassstutzen verwendet werden, um die Luft nach oben umzuleiten.

Wie wechsle ich die Lampe der Haube?

Zum Austausch der Beleuchtung wenden Sie sich bitte an den Kundendienst. Die Lampe ist spezifisch und muss von einem autorisierten Fachmann gewechselt werden.

Was tun, wenn sich die Haube nicht einschaltet?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass der Stecker des Netzkabels richtig in der Steckdose des Diffusors sitzt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Was ist der Unterschied zwischen den Modellen LINE FLI 625 und LINE FLI 905 XS?

Der Hauptunterschied ist die Breite: 60 cm für das Modell 625, 90 cm für das Modell 905 XS. Die Funktionen sind identisch.

Kann ich die Haube ohne Aktivkohlefilter im Abluftbetrieb verwenden?

Ja, wenn die Haube an einen Abluftkanal nach außen angeschlossen ist, ist kein Aktivkohlefilter erforderlich. Im Umluftbetrieb ist er obligatorisch.

Wie installiere ich die Haube bei hoher Decke?

Der Teleskopschornstein kann angepasst werden. Befolgen Sie die Montageanleitung: Befestigen Sie die obere Halterung nahe der Decke und passen Sie dann die Höhe des unteren Schornsteins an.

Die Haube macht Geräusche, ist das normal?

Ein leises Geräusch ist normal, besonders bei hoher Geschwindigkeit. Bei übermäßigem Lärm überprüfen Sie, ob die Filter richtig sitzen und ob der Kanal frei ist. Ein verschmutzter Filter kann den Lärm verstärken.

BEDIENUNGSANLEITUNG LINE FLI 625 - LINE FLI 905 XS FRANKE

EMPFEHLUNGEN UND HINWEISE 30
CHARACTERISTIKEN 33
MONTAGE 34
BEDIENUNG 37
WARTUNG 38

ICERIKLER

TR

TAVSYELERVEONERILER 39
ÖZELLIKLER 42
MONTAJ. 43
KULLANIM 46
BAKIM 47

These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das hämischere Versorgungszeta korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. D Küche muss eine direkte Öffnung nach Außen aufweisen,

dämit ein ausreichender Luftauistausch gewährleistet wird. Wird die

Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Die Luftarf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sümttliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die HaubearfurdfieihrzugedachtenZweckebenutztwerden.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt{lassen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.
  Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen)dürfen nicht mit dem Gerät umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerätherumspielen * -nommen. Reinigungsa- und Wartungsarbeiten * ufen nicht von unbeaufsichtigten Kindern durchgefuhrt werden.

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss these ausgeschaltet und spanningslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgebung).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung später zu reinigen und können in der Spülmaschine gesetzt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgebung".
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

Platzbedarf

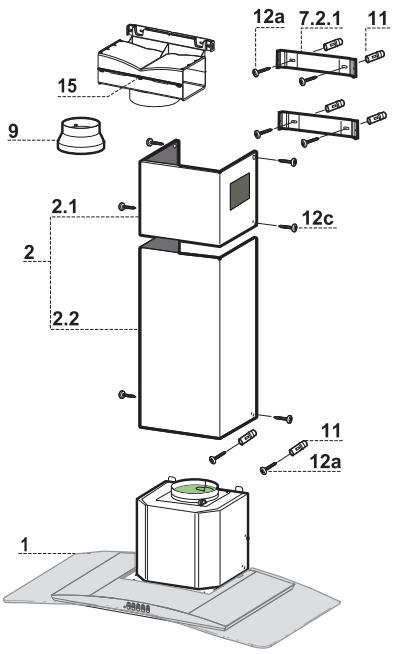

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüssegruppe, Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
9	1	Reduzierflanschø 150-120 mm
15	1	Luftaustritt-Anschlussstück
Pos.	St.	Montagekomponenten
7.2.1	2	Befestigungsbügel oberer Kaminteil
11	6	Dübel
12a	6	Schrauben 4,2 x 44,4
12c	6	Schrauben 2,9 x 9,5
	St.	Dokumentation
	1	Bedienungsanleitung

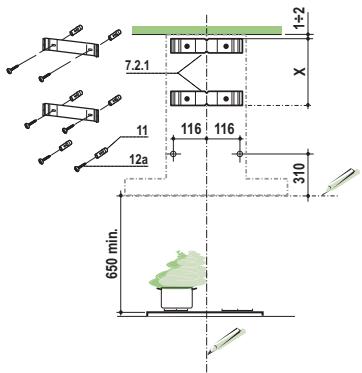

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw. in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• eine horizontale Linie mit einem minimalen Abstand von 650~mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1 - 2mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnittte) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezuglinie ausrichten.
  Die Mitte der Bügellocher an der Wand markieren.
• Wie beschreiben einen Bezugspunkt 116mm von der vertikalen Bezugslinie und 310mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer 0.8 ~mm die markierten Punkte bohren.
  Die Dübel 11 in die Bohrungen einfugen.
  Die Bugel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

• 2 der mitgelieferten Schrauben 12a (4,2 x 44,4) bei den Befestigungslöchern des Hauben-körpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

• Bevor der Haubenkorper eingehakt wird, die 2 Schrauben Vr bei den Haubenkorper-Anhakpunkten festziehen.

• Den Haubenkorper bei den Schrauben 12a einhängen.
  Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkorper mit Hilfe der Schrauben Vr ausrichten.

Anschluss im Abluftbetrieb

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120mm ) an die Außen- rohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnahmen.

LUFTAUSTRITT BEI DER UMLUFTVERSION

• Die beiden Befestigungsschrauben des oberen Bügels 7.2.1. aufschrauben.
• An ihrer Stelle mit den zuvor entfernten Schrauben ein Anschlussstück an die Abzugsöffnung 15 anschrauben.
• Den Anschluss 15 mittels eines starren oder flexiblen Rohrs mit 150 ~mm , das vom Installateur ausgewählt wird, an den Austritt des Haubenkörpers anschließen.
• Sicherstellen, dass der Aktivkohlefilter zur Geruchsbinding vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschäftet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

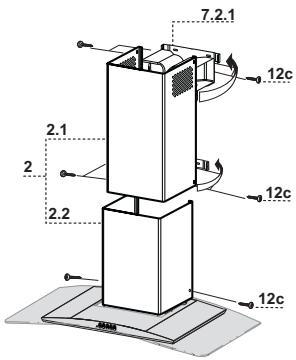

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkorper mit 2 der mitgelie-ferten Schrauben 12c fixieren.

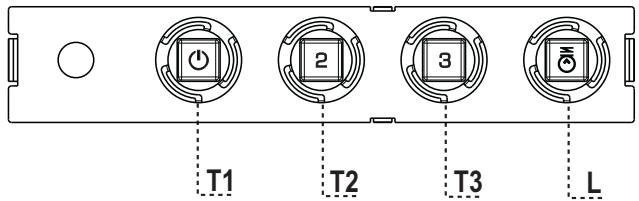

Schalttafel

TASTE	LED	FUNKTIONEN
T1	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
			Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Betriebsgeschwindigkeit	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
L	Licht		Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
• Die Filter nachtinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früiger auszutauschen.
  Die Metallfettfilter entfernen.
• Den gesattigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken.
  Die Metallfettfilter wieder montieren.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
