Ürün tipi	Davlumbaz
Marka	FRANKE
Model	SIRIO FDS 654 OA
Kategori	Bulaşık makinesi
Elektrik beslemesi	220-240 V ~ 50 Hz
Toplam güç	180 W
Motor gücü	140 W
Aydınlatma gücü	2 lamba x 20 W maks (akkor 40 W)
Hava çıkış çapı	150 mm veya 120 mm (verilen redüktör ile)
Ocak ile minimum mesafe	650 mm
Filtrasyon tipi	Yıkanabilir metal yağ filtreleri + isteğe bağlı aktif karbon filtre
Yağ filtresi temizleme sıklığı	Her 2 ayda bir (bulaşık makinesinde yıkanabilir)
Karbon filtre değiştirme sıklığı	Her 4 ayda bir
Kumandalar	Tuşlar: L (ışık), S (durdur), V1 (düşük hız), V2 (orta hız), V3 (yüksek hız)
Emiş / filtrasyon versiyonu	Tersinir: dış emiş veya karbon filtre ile geri dönüşüm
Verilen bileşenler	Davlumbaz gövdesi, teleskopik baca (üst ve alt), 150-120 mm redüksiyon flanşı, hava çıkış bağlantısı, kelepçeler, dübeller, vidalar, kılavuz
Güvenlik	Topraklama zorunludur, 3 mm iki kutuplu anahtar, açık alevle kullanmayın
Bakım	Yüzeyleri nemli bez ve nötr deterjanla temizleyin. Bakım öncesinde fişi çekin.
Garanti ve geri dönüşüm	WEEE uyumlu - evsel atıklarla atmayın, toplama noktasında geri dönüştürün

Sık sorulan sorular - SIRIO FDS 654 OA FRANKE

Davlumbazın minimum montaj yüksekliği nedir?

Ocak ile davlumbaz arasındaki minimum mesafe en az 650 mm olmalıdır.

Davlumbazı geri dönüşüm modunda kullanabilir miyim?

Evet, davlumbaz, aktif karbon filtreler (verilmez) takılarak ve verilen hava çıkış bağlantısı kullanılarak geri dönüşüm modunda çalışabilir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Her 2 ayda bir veya yoğun kullanımda daha sık yıkanması önerilir.

Karbon filtreleri ne sıklıkta değiştirmeliyim?

Aktif karbon filtreler yıkanamaz ve yaklaşık her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Davlumbazın aydınlatması var mı?

Evet, davlumbaz 2 lamba (her biri maksimum 40 W, akkor tip) ile donatılmıştır ve L tuşu ile kontrol edilir.

Emiş hızları nelerdir?

Davlumbaz 3 hıza sahiptir: V1 (minimum hız, sessiz), V2 (orta hız), V3 (maksimum hız) + bir durdurma (S).

Davlumbaz emiş versiyonunda nasıl kurulur?

Davlumbazı, verilen redüktör ile 150 mm veya 120 mm çapında bir hava çıkış borusuna kelepçeler (verilmez) kullanarak bağlayın. Karbon filtrelerin çıkarıldığından emin olun.

Davlumbaz açılmazsa ne yapmalıyım?

Önce priz ve iki kutuplu anahtarın çalıştığını kontrol edin. Sorun devam ederse bir profesyonele başvurun.

Davlumbazı gazlı ocakla kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmasını sağlamalısınız. Davlumbaz altında asla açık alevi gözetimsiz bırakmayın.

Davlumbaz lambası nasıl değiştirilir?

Yağ filtrelerini çıkarın, arızalı lambayı sökün ve maksimum 40 W (akkor) bir lamba ile değiştirin. Filtreleri geri takın.

KULLANIM KILAVUZU SIRIO FDS 654 OA FRANKE

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.

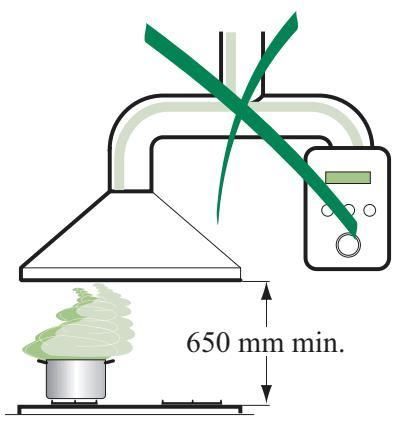

• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm.dir.
• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletleri için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün oldu- günca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski
• Davlumbaz çocuklar veya doğru kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve / veya değiştirin.
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

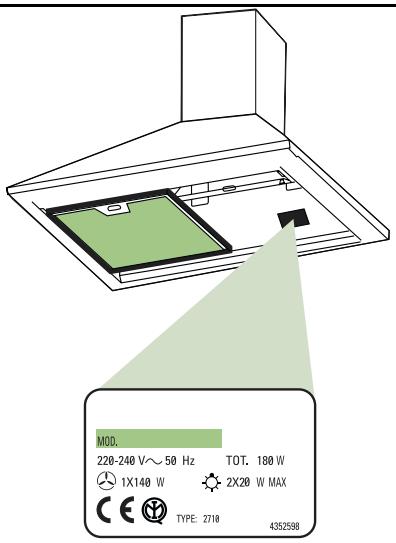

MOD. 220-240 V～50 Hz TOT. 180 W 1X140 W 2X20 W MAX TYPE: 2718 4352598

650 mm min.

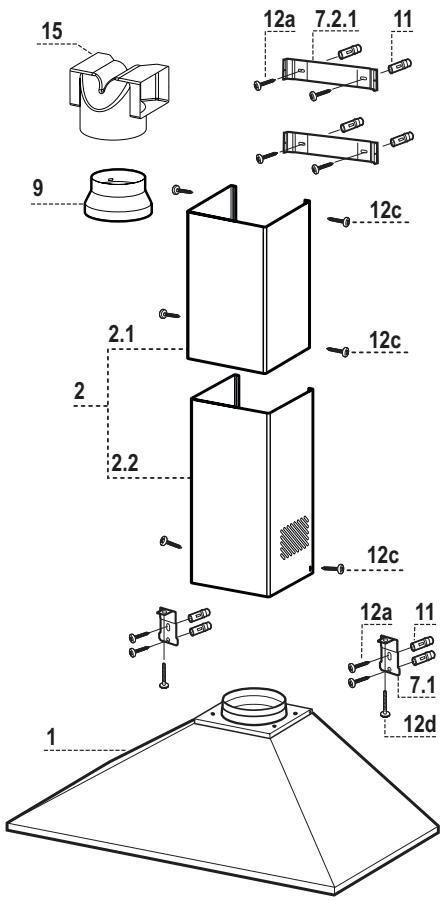

Rif.	adet	Ürün parçaları
1	1	Kumandalar, Işıklar ve Filtrlerle komple halde davlumbaz gövdesi
2	1	Şunlardan oluşan teleskopik baca:
2.1	1	Üst Baca
2.2	1	Alt Baca
9	1	Redüksiyon Flanşı ø 150-120 mm
15	1	Hava Çıkış Rakoru

Rif.	adet	Montaj parçaları
7.1	2	Davlumbaz Gövdesi için Tesbit Braketleri
7.2.1	2	Üst Baca için Tesbit Braketleri
11	8	Dübeller
12a	8	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
12d	2	Vidalar M4 x 25

adet	Belgeler
1	Kullanım El Kitabı

15 12a 7.2.1 11 9 2.1 12c 2 2 2.2 12c 12a 11 7.1 12d 1

Duvar Delme İşlemi ve Braketlerin Sabitlenmesi

7.2.1 1÷2 X 7.1 95 95 210 650 min. H

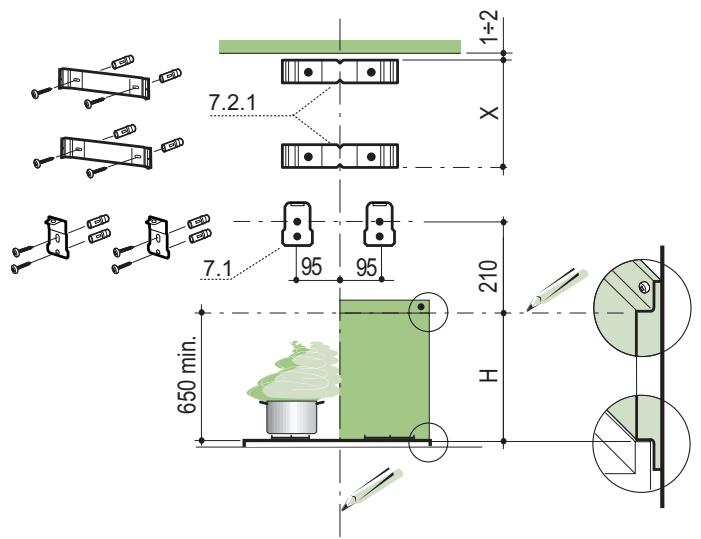

Duvara şunları çizerek işaretleyiniz:

• Tavana yada üst sınırı kadar uzanan dikey bir çizgi; bu davlumbazın monte edileceği alanın tam ortasından geçmelidir.
• Setüstü ocağın 650 mm. üzerinden geçen yatay bir çizgi; bu, taban kısmı (zemin) olmadan yapılan montaj içindir; H yüksekliği ise (H=tabanın görülen kısmının yüksekliği) tabanla (zeminle) yapılacak montaj içindir.
• 7.2.1 no'lu braketi resimde görüldüğü gibi tavandan veya üst sınırdan 1-2 mm mesafeye yerleştiriniz, merkezini (çentiklerin olduğu) referans alınan dikey çizgiye merkezleyerek hizalayınız.
• Braket deliklerinin merkezlerini duvara işaretleyiniz.
• 7.2.1 no'lu braketi resimde görüldüğü gibi birinci braketten X mm mesafeye yerleştiriniz (X = Davlumbaz üst bacasının yüksekliği, bunun da merkezini (çentiklerin olduğu) referans alınan dikey çizgiye hizalayınız.
• Braket deliklerinin merkezlerini duvara işaretleyiniz.
• 7.1 no'lu braketi resimde görüldüğü gibi dikey referans çizgisinden 95 mm mesafeye, yatay referans çizgisinin üstünden de 210 mm mesafeye yerleştiriniz.
• Braket deliklerinin merkezlerini duvara işaretleyiniz.
• Bu işlemi karşı tarafta da tekrarlayınız.

TABAN (İSTEĞE BAĞLI)

Taban (yada zemin) davlumbaz gövdesi monte edilmeden önce takılır ve hem üst hem de alt noktasından duvara sabitlenmesi isteniyorsa, kaideler monte edilmeden önce doğru yüksekliğe sabitlenir. Bu operasyon oldukça karmaşık olduğundan, sadece mutfak montörü veya mutfak mobilyalarının ölçülerini bilen vasıflı personel tarafından yapılmalıdır.

Eğer sadece üst tarafı sabitlenecekse şu şekilde hareket edilmelidir:

• Tabanı kaide üzerine yaslayınız ve alt çeperini duvar ile üzt yüzey arasına yerleştiriniz, bu arada dikey referans çizgisine merkezlemeyi unutmayınız.
• Üst kenar çeperinin iki deliğini duvara işaretleyiniz.
• İşaretlenen yerlere 8 mm çapında delik açınız.
  • 11 adet dübeli deliklere geçiriniz.
• 12a vidaları (4,2 x 44,4) kullanarak braketleri sabitleyiniz.

• Eğer mevcutsa tabanı (zemini) 12a vidaları (4,2 x 44,4) kullanarak sabitleyiniz.

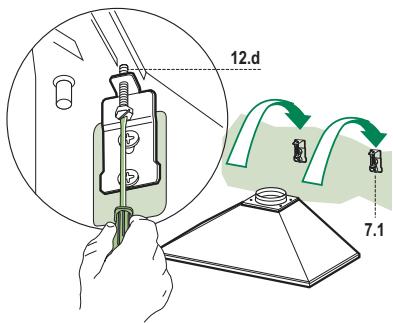

• Braketleri (7.1) davlumbazla verilen, 2 adet vidayla (12d) vidalayınız.

• Davlumbaz gövdesini dikey çizgiye merkezleyerek braketlere 7.1 takınız.
• Davlumbaz gövdesi seviyesini ayarlamak için, davlumbazın alt kısmından vidalara (12d) müdahale ediniz.

Bağlantılar

ASPIRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kana-lına bağlanmalıdır.

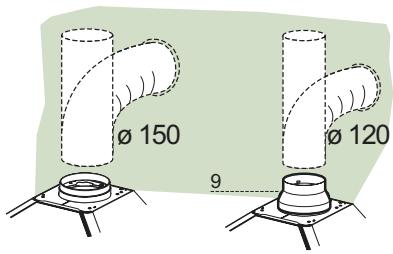

• 120 ~mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

12.d 7.1

Ø 150 Ø 120 9

FİLTRELİ MODEL HAVA ÇIKIŞI

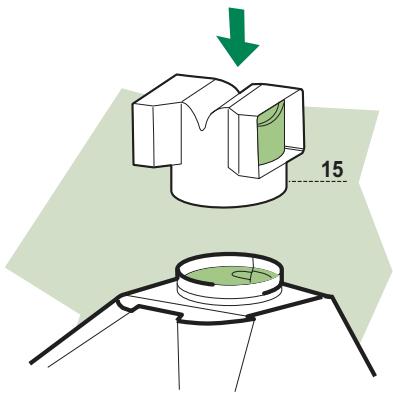

• Hava Çıkış Rakorunu (15) davlumbaz gövdesi çıkışına bastırarak takınız.
• Aktif karbonlu koku alma filtresinin mevcut olduğunu kontrol ediniz.

15

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.

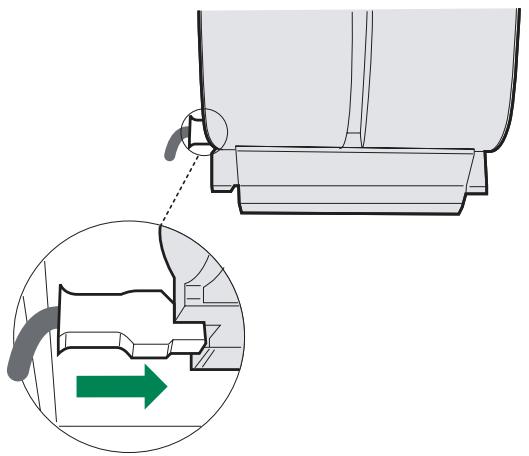

• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

• İki yan kenar çeperini hafifçe genişletiniz, braketlerin (7.2.1) arkasına geçirip son noktasına kadar bastırınız.
• Braketlere yan tarafından davlumbaz donanımındaki 4 adet vidayla 12c (2,9 x 9,5) sabitleyiniz.

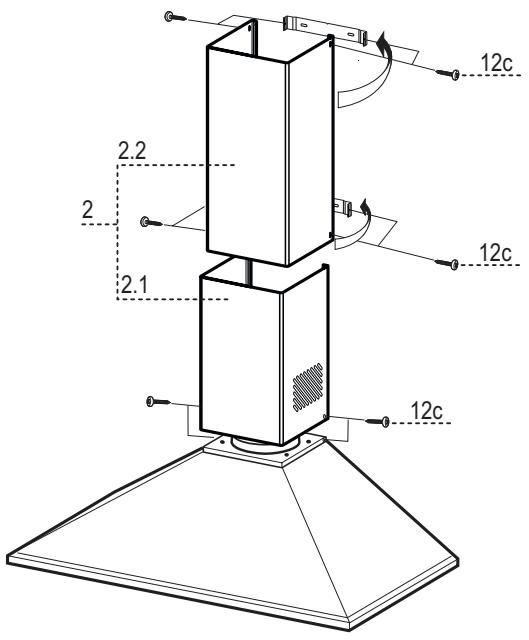

Alt baca

• Bacanın iki yan kenar çeperini hafifçe genişletiniz, üst baca ile duvar arasına geçiriniz ve son noktasına kadar bastırınız.
• Alt kısmını yan tarafından davlumbaz donanımındaki 2 adet vidayla 12c (2,9 x 9,5) davlumbaz gövdesine sabitleyiniz.
• Rakor çıkışının (15) baca ağızlarına tekabül ediyor olmasını kontrol ediniz.

12c 2.2 2 2.1 12c 12c

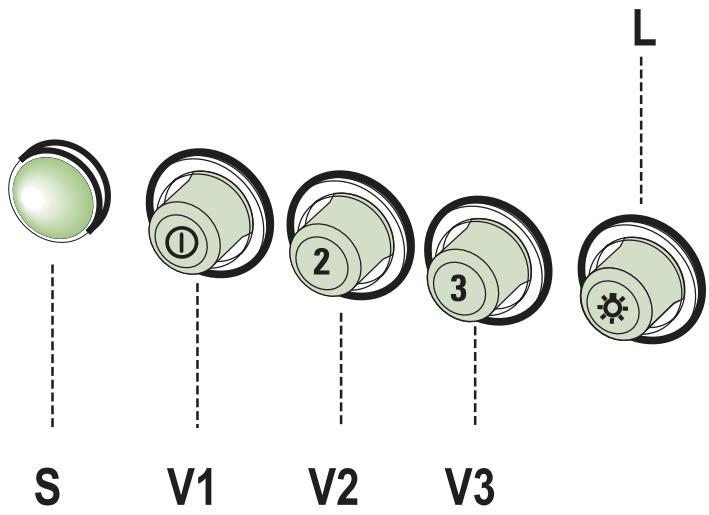

L	Lambalar	Aydınlatma sistemini yakar ve söndürür
S	Led	Motorun çalışmakta olduğunu bildiren led lambası
V1	Motor	Aspiaratör motorunu minimum hızda açar ve kapatır ; minimum hız sessizce çalışarak aşırı pişirme buharı olmadığında sürekli hava dolaşımı sağlar.
V2	Hız	Orta hız, kullanımın büyük kısmında yararlanılan hızdır, ses düzeyi ile hava dolaşımı arasındaki oran optimumdur.
V3	Velocità	Yüksek (maksimum) hız, uzun süreli olan ve çok fazla buhar açığa çıkaran pişirme işlemlerinde kullanılmak içindir.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.

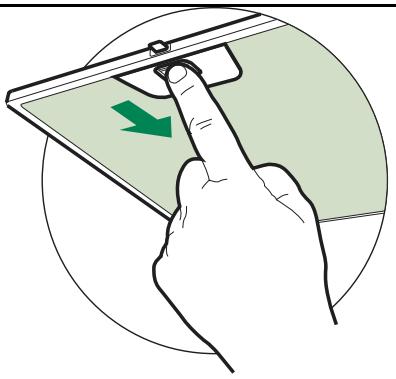

• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Aktif karbonlu koku giderici filtre yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sıkça değiştirilmesi gerekir.

DEĞİŞTİRİLMESİ

• Yağ tutucu filtreleri çıkarınız.

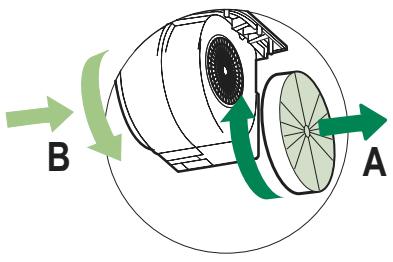

• Doyum noktasına ulaşmış aktif karbonlu koku giderici filtreleri (A) şeklinde gösterildiği gibi çıkarınız
• Yeni filtreleri (B) şeklinde gösterildiği gibi takınız.
• Yağ tutucu filtreleri tekrar monte ediniz.

B A

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

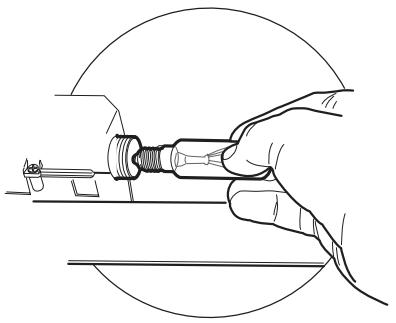

• Metalik yağ tutucu filtreleri çıkarınız.
- Ampulleri gevşetip çıkarınız ve aynı özellikleri sahip yenileriyle değiştiriniz.
- Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili diaresine, atık yoketme servisine veya ürünün satıcısına danışınız.
