KULLANIM KILAVUZU EAP110 OUTDOOR TP-LINK

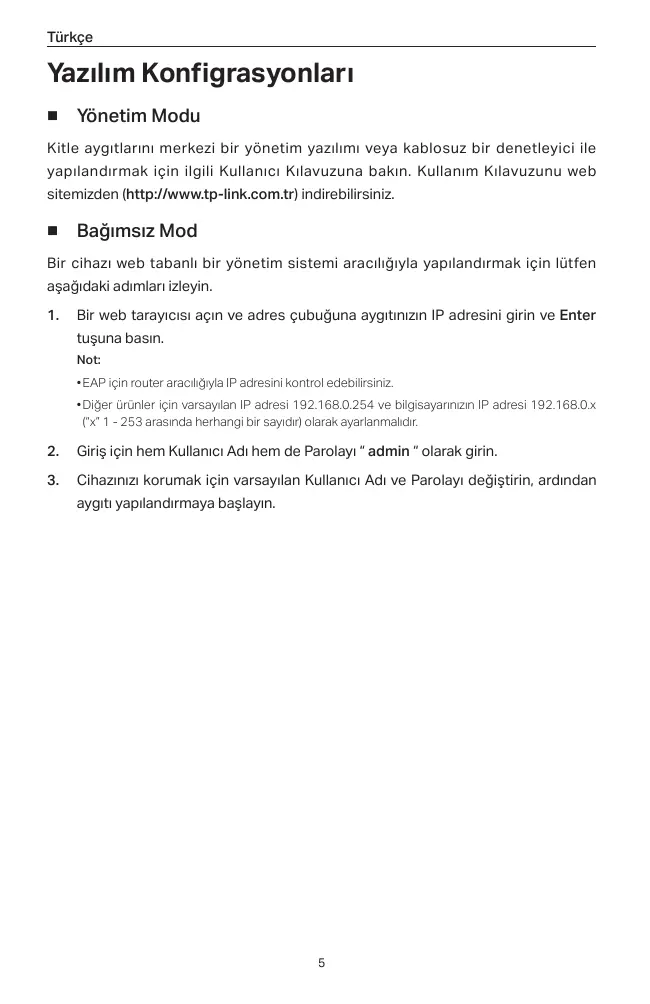

Yazılım Konfigrasyonları

■ Yönetim Modu

Kitle aygıtlarını merkezi bir yönetim yazılımı veya kablosuz bir denetleyici ile yapılandırmak için ilgili Kullanıcı Kılavuzuna bakın. Kullanım Kılavuzunu web sitemizden (http://www.tp-link.com.tr) indirebilirsiniz.

■ Bağımsız Mod

Bir cihazı web tabanlı bir yönetim sistemi aracılığıyla yapılandırmak için lütfen aşağıdaki adımları izleyin.

1. Bir web tarayıcısı açın ve adres çubuğuna aygıtınızın IP adresini girin ve Enter tuşuna basın.

Not:

- EAP için router aracılığıyla IP adresini kontrol edebilirsiniz.

- Diğer ürünler için varsayılan IP adresi 192.168.0.254 ve bilgisayarınızın IP adresi 192.168.0.x ("x" 1 - 253 arasında herhangi bir sayıdır) olarak ayarlanmalıdır.

1. Giriş için hem Kullanıcı Adı hem de Parolayı "admin" olarak girin.

2. Cihazınızı korumak için varsayılan Kullanıcı Adı ve Parolayı değiştirin, ardından aygıtı yapılandırmaya başlayın.

Donanım Kurulumu

Cihazı monte etmek için bir yöntem seçin.

■ Cihazı uca Bağlamak

Seçilen bölgede, cihazı direğin uygun bir noktasına takın ve ardından cihazı çevirdiğiniz yönde yaklaşık olarak hizalayın.

■ Aygıtı Duvara Montajlama (montaj dirsekli ürün için)

Montaj braketini duvardaki tercih edilen konuma monte edin. Cihazı yerine oturtmak için itin ve kaydırın. Daha sonra antenleri cihaza bağlayın.

■ Cihazı Bir Anten üzerine Takma (WBS için)

Cihazı, montaj dirseği ile antene monte edin. RF kablolarını cihazdan antendeki ilgili konektörlere bağlayın. Koruyucu kapağı takın.

Cihazı aksesuarlara göre bağlamak için bir yöntem seçin.

■ Poe Switch ile

p-p-link Poe Switch 1 2

■ Poe Adaptör ile

tp-link 1 3 Poe LAN \ Ethernet 2

Not: Resim gerçek üründen farklı olabilir.

Tipik Network Topolojisi

■ Yönetim Modu

Merkezi Yönetim Yazılımı İle

AP'lerle aynı veya farklı alt ağda olabilen merkezi yönetim yazılımını çalıştıran bir bilgisayar, AP'leri merkezi olarak yönetmek için kullanılır.

İlgili yazılımı http://www.tp-link.com.tr web sitemizden edinebilirsiniz.

Kablosuz Denetleyiciler ile (yalnızca CAP için)

Kablosuz denetleyicisi AP'ler ile aynı veya farklı alt ağda olabilir. Yönetim ana makinesi AP'leri merkezi olarak yönetmek için kablosuz denetleyiciye oturum açmak için kullanılır.
