TAMAYA PB BL A/90 - Davlumbaz ELICA - Ücretsiz kullanım kılavuzu

Marka	Elica
Model	TAMAYA PB BL A/90
Ürün Tipi	Piramit davlumbaz
Renk	Siyah
Boyutlar (G x D x Y)	900 x 500 x 750 mm
Net Ağırlık	22 kg
Elektrik Beslemesi	220-240 V, 50/60 Hz
Motor Gücü	200 W
Maks. Hava Debisi	600 m³/sa
Maks. Ses Seviyesi	65 dB(A)
Hız Sayısı	3
Aydınlatma Tipi	LED (2 x 3 W)
Kumandalar	Dokunmatik
Boost Fonksiyonu	Evet
Yağ Filtresi	Yıkanabilir Alüminyum
Karbon Filtre (Opsiyonel)	Evet, yeniden doldurulabilir
Tahliye Modu	Dış tahliye veya devridaim
Çıkış Çapı	150 mm
Bakım	Yağ filtrelerini ayda bir temizleyin
Güvenlik	24 saat sonra otomatik kapanma
Yedek Parçalar	Filtreler ve ampuller mevcuttur
Garanti	2 yıl

Sık sorulan sorular - TAMAYA PB BL A/90 ELICA

Elica TAMAYA davlumbazın yağ filtreleri nasıl temizlenir?

Alüminyum yağ filtreleri yıkanabilir. Çıkarın ve hafif bir deterjanla elde veya bulaşık makinesinde yıkayın. Geri takmadan önce iyice kurulayın.

LED ampuller nasıl değiştirilir?

Davlumbazın fişini çekin. LED ampuller klipslidir. Çıkarmak için konektöre hafifçe itin. Aynı tipte (3 W) ampullerle değiştirin.

Davlumbazım çok ses çıkarıyor, bu normal mi?

Maksimum ses seviyesi 65 dB(A)'dır. Gürültü anormalse, filtrelerin tıkalı olmadığını ve tahliye borusunun tıkanmadığını kontrol edin.

Davlumbaz devridaim modunda nasıl kurulur?

Bir karbon filtre ekleyin (kutu içeriğinde yoktur) ve hava çıkışının dışarıya bağlı olmadığından emin olun. Karbon her 3 ila 6 ayda bir değiştirilmelidir.

Uzaktan kumanda çalışmıyor, ne yapmalıyım?

Uzaktan kumandanın çalışan pilleri olduğunu kontrol edin. Sorun devam ederse, davlumbazı 5 dakika fişten çekerek sıfırlayın.

Elica TAMAYA davlumbazın garantisi nedir?

Üretici garantisi satın alma tarihinden itibaren 2 yıldır. Faturanızı saklayın.

Karbon filtresiz davlumbaz kullanabilir miyim?

Dış tahliye modunda karbon filtre gerekli değildir. Devridaim modunda kokuları emmek için gereklidir.

Hızlar nasıl ayarlanır?

Dokunmatik kumandaları kullanın: 1, 2 veya 3 hıza karşılık gelen düğmeye basın. Boost fonksiyonu 10 dakika boyunca maksimum gücü etkinleştirir.

Davlumbaz yanmazsa ne yapmalıyım?

Elektrik beslemesini, devre kesiciyi ve davlumbazın fişinin takılı olduğunu kontrol edin. Hiçbiri çalışmazsa, satış sonrası servisiyle iletişime geçin.

Karbon filtre nasıl değiştirilir?

Davlumbazın fişini çekin. Erişim panelini açın, eski karbon filtreyi çıkarın ve yenisini takın. Paneli kapatın.

KULLANIM KILAVUZU TAMAYA PB BL A/90 ELICA

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz.

Üretici, bu el kitabında yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma tâlimatı, bakımı ve montajı aynı şekilde kalıyor.

! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.

! Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal tadilatlar yapmayızınız.

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlarz olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

Dikkat

UYARI! Kurulum işlemi tamamlanöncaya kadar cihazö fişe takmayônöz.

Her türlü temizlik veya baköm işleminden önce, davlumbazôn fişini çekmek veya evin ana şalterine olan bağlantışönö kesmek

suretiyle davlumbazôn elektrik bağlantôsônõ kesiniz.

Cihaz, gözetim altönda bulunmadöklarō veya güvenliklerinden sorumlu bir şahös taraföndan cihazön kullanömöyla ilgili eğitim almadöklarō sürece, çocuklar veya yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahöslar taraföndan kullanölacak şekilde tasarlanmamöştör.

Çocuklar, cihazla oynamadöklarändan emin olmak için izlenmelidir.

Rahatsöz edici bir sürtünme sesi duyulmaksözön takölan davlumbazlarö asla kullanmayônöz!

Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi olarak kullanölmamalödör.

Mutfak davlumbazō, diğer yanma gazlarō veya yakōtlarō kullanan cihazlarla birlikte kullanöldöğğında oda yeterli şekilde havalandörölmalödör.

Emilen hava, gaz veya diğer yakötlarō yakan cihazların ürettiği dumanlaron atölmaso için kullanılan bir boruya verilmemelidir.

Davlumbazôn altında alevli pişirme kesinlikle yasaktör.

Açõğa çökan alevlerin filtrelere zarar vermesi ve yangôn riski açösöndan açık alevden sakönönöz.

Her türlü közartma, yağôn aşörö közmasönö ve alevlenmesini engelleyecek şekilde dikkatle yapölmalödör.

Erişilebilir parçalar, pişirme cihazları ile kullanıldıklarında sıcak olabilirler.

Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler söz konusu olduğunda, yetkili makamlar tarafından sunulanlarö yaköndan takip etmek önemli bir husustur.

Davlumbaz, hem içten hem döştan düzenli olarak temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabönda sunulan baköm talimatlarö ile uyum içinde ilerlemek için gereklidir).

Davlumbaz ve filtre ile ilgili talimatlara uyulmamasō yangôn riskine neden olur.

Olasõ elektrik şoklarõndan kaçõnmak için lamba düzgün biçimde takõlmadan davlumbazõ kullanmayõnöz veya bu durumda börakmayõnöz.

Üretici, bu el kitabõnda yer alan talimatlara uyulmamasõndan kaynaklanan cihaz arözalarõ, hasarlarõ ve yangönlara karşõ sorumluluk kabul etmez.

Bu cihaz, 2002/96/EC say: Avrupa At:k Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştır. Bu ürünün uygun bir şekilde at:lmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi jine işaret eder. Cihaz, bu tip elektrikli ve elektronik rın atıldığı dönüşümlü toplama noktasına teslim idir. Atıkları yok etme işlemi, atık yok etme konusunda ile ilgili mevcut yerel düzenlemeler doğrultusunda eştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğu ne belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.

Aspiratörlü model

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye borusu sayesinde dışarıya atırlar.

Tahliye borusunun çapı bağlantı halkasının çapına eşit olmalıdır.

Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).

Eğer davlumbazın karbon filtreleri var ise bunlar ç:kartılmal:d:r.

Davlumbazı duvardaki çıkış borularına ve ağızlarına bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlant halkası).

Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde arttırır.

Dolay1s1yla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın

! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°).
! Borunun kesitinin ( genişliğinin) ani olarak değişmesinden kaçının.
! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden olmalıdır.

Filtreli model

Aspire edilen hava, odaya tekrar aktarlmadan önce içerdiği kokusundan ve yağdan antılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdır (verilmemiştir).

Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısitıcılardan 50cm, gaz veya gazla-elektrikle çalışan ocaklardan 65cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun şekilde prize takıp erişilebilir bir alana yerleştiriniz. Cihaz, fiş ile bağlanmışorsa (doğrudan şebeke bağlantısı) veya fiş erişilebilir bir yerde değilse, aşırın akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanınız.

Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılp takılmad scho denetleyiniz.

Davlumbaz özel bir elektrik kablosuna sahiptir; Bu kablonun hasar görmesi durumunda yetkili teknik servise başvurun.

Montaj

Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığın kontrol edin.
• Montajı kolaylaştırmak için, burada izin verilen ve açıklanan yağ filtrelerini ve diğer parçaları çıkarın, sökün ve monte edin.
  Sökmek için de ilgili bölümlere bakınz.
• Varsa aktif karbon (*) filtresini çıkarın-z (ilgili paragrafa bakınız). Bu/bunlar sadece davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir.

• (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi (*), garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir yerde muhafaza edin.

• Mümkünse, arka duvara / tavana daha kolay ulaşmak için kabin kapısından bağımsız veya sürgülü ocağı ayırın ve kenara çekin. Bu olmazsa, hasar ve pislikten korumak için tezgah, ocak veya från üstüne kalın koruyucu bir örtü örtün. Cihazı kurmak için düz bir yüzey seçin. Yüzeyi koruyucu bir örtü ile örtün ve bütün tenteli davlumbaz parçalarını ve hırdavatı içine koyun.

• Ayrıca, davlumbazın monte edildiği alanda (ayrıca davlumbaz monte edildikten sonra erişilebilen alanda) bir prizin bulunup bulunmadığını ve davlumbazı dışarıya bağlamanın (sadece aspiratörlü model) mümkün olup olmadığını kontrol edin.
• Gerekli bütün duvar işlerini bitirin (örn. prizin takılması ve/veya tahliye borusunun geçmesi için delik bırakılması).

Davlumbazın birçok duvar/tavan tipinde sıkılmasın: sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalı.d.r. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından yararlanınız. Yemek pişirmeye başlamadan önce ocak davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika daha çalışr durumda bırakılması önerilir.

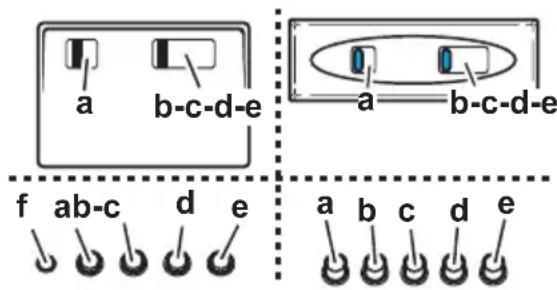

Tuş takımlı modellerin çalışması

A. ışık anahtarı açık/kapalı
B. emme anahtarı ve minimum güç seçeneği açık/kapalı
B+C. orta kademede güç seçeneği aspirasyon anahtarı
B+D. maksimum güç seçeneği aspirasyon anahtarı

a. Işıklar AÇIK/KAPALI

b. Motorlar KAPALI

c. - d. - e. Minimum emme gücü (c.), orta (d.), maksimum (e.).

f. Çalışma uyarı 1 sığı (varsa).

Not: Baz ₁ modeller sadece tek bir emme Gücüne sahiptir.

Dikkat! elektrik valfl: modeller 3 anahtarla birlikte verilir:

(a) Işık AÇIK/KAPALI, (b) Elektrik Valfın: Kapama ve (c) Açma.

Bakım

DİKKAT! Herhangi bir bakım işlemini gerçekleştirmeden önce, davlumbaz: elektrik şebekesinden ayırınız.

Cihaz bir fiş ve soketle bağlı ise, fiş prizden çekilmelidir.

Temizleme

Ocak davlumbazının içi ve dışı düzenli olarak (en az yağ filtrelerinin bakımcı için gerçekleştirdiğiniz sıklıkta) temizlenmelidir. İlk suya batırlmış bir bez ve nötr sıvı deterjanla temizleyiniz. Aşındıncı ürünler kullanmayınız.

ALKOL KULLANMAYINIZ!

Uyarı: Ocak davlumbazına ilişkin temel temizleme talimatlarının yerine getirilmemesi ve filtrelerin değiştirilmemesi yangına neden olabilir.

Bu nedenle, söz konusu talimatlara uymanızı öneririz.

Üretici, uygun olmayan bakımdan veya yukarıda belirtilen güvenlik tavsiyelerine uymamaktan kaynaklanan motor veya yangın hasarı konusunda sorumluluk kabul etmez.

Yağ filtresi

Şekil 9-24

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir (veya filtre dolum gösterge sistemi – satın alınan modelde varsa – bu zorunluluğu gösterir) asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir.

Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Kömür filtresi (yalnızca filtreli modellerde)

Şekil 23

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yükanmaz ve yeniden kullanılabilir hale getirilemez.

Anti-yağ filtresini çıkartınız.

Motörü kaplayan filtrelerin montajını yapın:z.

Konveyörün üzerinde bulunan R çivilerinin S halkalar:yla denk gelip gelmediğini kontrol ediniz, ve sabitleşene kadar saat yönünde çeviriniz.

Demontaj için işlemi aksi yönde gerçekleştiriniz.

Anti-yağ filtrelerini yeniden yerleştiriniz.

Lambaları değiştirme

Şekil 25

Davlumbazın elektrik bağlantısını kesiniz.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olunuz.

Halojen lambal: model

1. Normal uçlu küçük bir tornavida yada benzer bir alet yardımı ile korumalığı kaldırarak çekin.
2. Yanmış lambayı yenisi ile değiştirin. Sadece 12V -20W max - G4 halojen lambalar kullanın, Lambaya el ile dokunmamaya özen gösterin.
3. Korumay ₁ önceki gibi yerleştirerek kapatın. (Yerine geçerek oturduğundan emin olun).

Telli lambal model:

1. Yağ filtresini yerinden çıkartın.
2. Yeni bir lamba ile - Max 40W (E14) yanmış lambayı değiştirin.
3. Yağ filtresini yerine geri takın.

Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde oturduklarından emin olunuz.
