TAMAYA PB BL A/90 - Digestor ELICA - Bezplatný návod na obsluhu

Značka	Elica
Model	TAMAYA PB BL A/90
Typ produktu	Pyramidálny digestor
Farba	Čierna
Rozmery (Š x H x V)	900 x 500 x 750 mm
Čistá hmotnosť	22 kg
Elektrické napájanie	220-240 V, 50/60 Hz
Výkon motora	200 W
Maximálny prietok vzduchu	600 m³/h
Maximálna hladina hluku	65 dB(A)
Počet rýchlostí	3
Typ osvetlenia	LED (2 x 3 W)
Ovládanie	Dotykové
Boost funkcia	Áno
Tukový filter	Hliníkový umývateľný
Uhlíkový filter (voliteľný)	Áno, vymeniteľný
Spôsob odvodu	Vonkajší odvod alebo recirkulácia
Priemer vývodu	150 mm
Údržba	Čistiť tukové filtre každý mesiac
Bezpečnosť	Automatické vypnutie po 24 hodinách
Náhradné diely	K dispozícii filtre a žiarovky
Záruka	2 roky

Často kladené otázky - TAMAYA PB BL A/90 ELICA

Ako čistiť tukové filtre digestora Elica TAMAYA?

Hliníkové tukové filtre sú umývateľné. Vyberte ich a umyte ručne jemným čistiacim prostriedkom alebo v umývačke riadu. Dôkladne ich osušte pred vložením späť.

Ako vymeniť LED žiarovky?

Odpojte digestor. LED žiarovky sú zacvaknuté. Jemne zatlačte na konektor, aby ste ich vybrali. Nahraďte žiarovkami rovnakého typu (3 W).

Môj digestor je veľmi hlučný, je to normálne?

Maximálna hladina hluku je 65 dB(A). Ak je hluk neobvyklý, skontrolujte, či nie sú filtre upchaté a či odvodný kanál nie je zablokovaný.

Ako nainštalovať digestor v režime recirkulácie?

Pridajte uhlíkový filter (nie je súčasťou dodávky) a uistite sa, že výstup vzduchu nie je pripojený von. Uhlík sa musí meniť každé 3 až 6 mesiacov.

Diaľkové ovládanie nefunguje, čo robiť?

Skontrolujte, či má diaľkové ovládanie funkčné batérie. Ak problém pretrváva, resetujte digestor odpojením na 5 minút.

Aká je záruka na digestor Elica TAMAYA?

Záruka výrobcu je 2 roky od dátumu nákupu. Uschovajte si faktúru.

Môžem používať digestor bez uhlíkového filtra?

V režime vonkajšieho odvodu nie je uhlíkový filter potrebný. V režime recirkulácie je nevyhnutný na absorbovanie pachov.

Ako nastaviť rýchlosti?

Použite dotykové ovládanie: stlačte tlačidlo zodpovedajúce rýchlosti 1, 2 alebo 3. Boost funkcia aktivuje maximálny výkon na 10 minút.

Čo robiť, ak sa digestor nezapne?

Skontrolujte elektrické napájanie, istič a či je digestor správne zapojený. Ak nič nefunguje, kontaktujte zákaznícky servis.

Ako vymeniť uhlíkový filter?

Odpojte digestor. Otvorte prístupový panel, vyberte starý uhlíkový filter a vložte nový. Zatvorte panel.

NÁVOD NA OBSLUHU TAMAYA PB BL A/90 ELICA

Prísne sa dodržiavať návodom uvedenými v tejto príručke. Vyhýba sa každej zodpovednosti za prípadne nespôsobilosti, škody alebo nehody spôsobenė nedodržiavaním návodov uvedených v tejto príručke.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

! Je potrebné uchovat' si tento návod, aby sa mohlo podľa neho riadiť v každej chvíli. V prípade predaja, odstúpenia alebo st’ahovania, ubezpečit' sa, aby bola spolu s výrobkom.
! Prečítať si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti.
! Neuskutočňovať elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpitelné.

Upozornenia

Upozornenie! Nenapojiť zariadenie na elektrickú siet' skôr ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Zariadenie nie je určené na používanie so strany detí alebo osôb so sníženými fizickými, zmyslovými alebo duševnými schopnostiami a s nedostatočnou skúsennosťou a znalosťou, iba za predpokladu, že sú pod dohladom alebo poučení o užívaní zariadenia osobou zodpovednou o ich bezpečnosť.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horlavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovat jedlá na plameni.

Použtie volného plameňa poškodzuje filtry, čo može byt' príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovat'.

Vyprážanie potravín sa musí vykonávat' pod kontrolou a treba sa vyhnút' tomu, aby prepálený olej začal horiet'.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa

presne predpismi stanovenými príslušnými miestnými úradmi. Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokol'vek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívať alebo nenechat' odsávač pary bez správne namontovaných žiaroviek kôli možnému nebezpečenstvu elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke.

Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovaž s priemerom spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byt zakúpené.

Na vodorovnej (horizontálnej) časti, potrubie musí mat' mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l'ahšie odvádzal smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť odstránené.

Napojit' odsávač pary o odvodové trubice a otvory pre múry s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Použit potrubie dlhé, ktoré je minimálne nevyhnutné.
! Používať potrubie s najmenším možným počtom ohnutím (maximálny uhol ohnutia: 90°).
! Vyhnút sa drastickým zmenám sekcií potrubia.
! Používať potrubie s čím viac hladkou vnútornou stranou.
! Materiál potrubia musí byť zákonom schválený (v norme).

Filtračná verzia

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Montáž

Minimálna vzdialenost' medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byt kratšia ako 50cm v prípade elektrického sporáka a ako 65cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenost', je ptrebné s tým počítať.

Napätie siete musí zodpovedať s napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie.

UPOZORNENIE: pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, skontrolovať stále, aby kábel siete bol správne namontovaný.

Odsávač pary je vybavený špecialnym napájacím káblom; v prípade poškodenia kábla, vyžiadajte is ho u servirne technickej asistencie.

Montáž

Skôr ako sa začína s inštaláciou:

• Persvedčit sa či zakúpený výrobok je rovnakého rozmeru ako piestor určený na inštaláciu.
• Kôli ul'ahčeniu inštalácie sa odporúča odmontovať dočastné tukové filtre a ostatné prípustné časti a ako je tu opísané, zmontovanie a namontovanie.
  Tento/tieto sa znovu namontuje/jú po dokončení inštalácie.
  Kôli odmontovaniu, pozriet sa na relatívne paragrafy v príručke.
• Odmontovať uhoľno aktíny/e filter/filtre ak sú vo výbave (pozriet' sa aj na relativny paragraf v príručke). Tento/tieto sa znovu namontuje/ú iba v prípade, ked' sa žiada používať odsávač pary vo filtračnej verzii.
• Presvedčit'sa, aby sa vo vnútri odsávača pary nenachádzali (kôli dôvodu dopravy) priložené materiály (napríklad sáčok so závitmi, záruka, atd'), za týchto predpokladov odstránit' ich a uchovať ich.
• Ak je možné, odpojit' a dočastne odstránit' nábytok pod a okolo priestoru inštalácie odsávača pary takým spôsobom, aby sa ul'ahčil prístup k stropu/stene ku ktorému odsávač pary bude namontovaný. V opačnom prípade,podľa možnosti, ochránit' nábytky a každé časti týkajúce sa inštalácie. Určiť jednu rovnú plochu a pokryt' ju nejakou ochranou, kde sa potom oprie odsávač pary a jednotlivé časti vybavenia.
• Presvedčit' sa, okrem toho, či v blízkosti inštalácie odsávača pary (na prístupnom mieste aj s namontovaným odsávačom pary) je k dispozícii elektrická zástrčka a či je možné napojiť sa na jedno zariadenie slúžiace na odvod dymov vonkajším smerom (iba Odsávacia verzia).
• Uskutočnit' každé nevyhnutné murárske práce (napríklad: instalácia elektrickej zástrčky a/alebo otvor pre prechod odvodovej trubice).

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre văčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsoblivost materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnost odsávača pary.

Činnost'

V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlost. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne d'alších 15 minút po ukončení varenia.

Prevádzka – Model s Klávesnicou

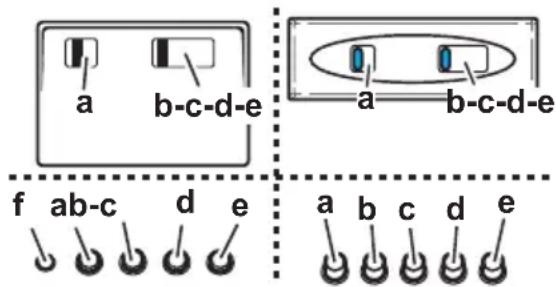

Opis kontrolného panela a činnosť odsávača pary

A. Vypínač svetla ON/OFF.
B. Vypínač ON/OFF a vol'ba rýchlosti 1 v prípade málo pary a dymu)
B+C. SVoľba rýchlosti 2 (v prípade stredneho množstva pary a dymov)
B+D. Vol'ba rýchlosti 3 ( v prípade veľa pary a dymov)

a. ON/OFF svetlá

b. OFF motory

c. - d. - e. Odsávacia výkonnost' minimálna (c.), stredná (d.), maximálna (e.).

f. Svetelné označenie činnosti (kde je zaopatrené).

Poznámka: Niektoré modely sú zaopatrené iba s jednou Výkonnostou odsávania.

Upozornenie: modely s elektrickrickou poistkou sú vybavené 3 tlačidlami: (a)Svetlo ON/OFF, (b)Uzatvorenie a (c)Otvorenie Elektronickej Poistky.

Údržba

Skôr ako začína ktorákol'vek údržba, odpojit' odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používať vlhké plátno s neutrálnymi tekutými čistiacími prostriedkami.

Vyhnút sa používania prostriedkov obsahujúcich škrabacie látky.

NEPOUŽIVAT ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Odmietá sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 9-24

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtelnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Na odpojenie filtru tukov, potiahnút' rukovät' pružinového háku.

Uholný filter (iba pre filtračnú verziu)

Obr. 23

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtel'nosť uholného filtru sa odhaľuje iba po viac-menej predlženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace.

NEMÔŽE byť umývaný alebo regenerovaný.

Skontrolovať, aby kolíky R na doprovode zodpovedali otvorom S, nakoniec pootočit’ smerom hodinových ručičiek až po zablokovanie alebo

na zmontovanie postupovat' opačným smerom.

Znovu namontovat' protitukové filtre.

Výmena žiaroviek

Obr. 25

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Model s halogénovou žiarovkou

1. Vytiahnút ochranu pomocou malého plochého skrutkovača alebo iného podobného rezného nástroja.
2. Vymenit' poškodenú žiarovku.

Používat' iba halogénové žiarovky 12V – 20W max – G4, s pozornosťou, aby sa jej nedotýkalo s rukami.

1. Zavriet ochranu (upevnenie na spúšť).

Model so žiarivkou

1. Vybrat' protitukový filter.
2. Vymenit' poškodenú žiarovku s použitím žiaroviek max 40W (E14).
3. Znovu namontovať protitukový filter.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overit' správne nasadenie žiaroviek do sedla.
