IHP 6.5 C M IX - Davlumbaz INDESIT - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	Indesit
Model	IHP 6.5 C M IX
Boyutlar (Y x G x D)	61-82 x 59.8 x 50 cm
Hava Çıkış Çapı	150 mm (12/15 uyarlanabilir)
Ağırlık	Belirtilmemiş (yaklaşık 10-15 kg)
Elektrik Beslemesi	230 V ~ 50 Hz
Toplam Güç Tüketimi	160 W
Aydınlatma	2 x 25 W halojen (G9 duylu)
Hız Kademeleri	3 mekanik hız
Tahliye Modu	Dışarıya tahliye veya devridaim (opsiyonel karbon filtre kiti)
Yağ Filtresi	Metal, yıkanabilir (ayda en az 1 kez)
Karbon Filtre	Opsiyonel, her 20 ayda bir değiştirilmeli
Minimum Güvenlik Mesafesi (ocak)	65 cm (gaz) / 55 cm (elektrik)
Kurulum Tipi	Duvar tipi, kanal ile tahliye
Kumandalar	Mekanik basmalı düğmeler (hız ve aydınlatma)
Sertifikalar	CE (Alçak Gerilim ve EMC Direktifleri)
Enerji Verimlilik Sınıfı	Belirtilmemiş (tahmini B-C sınıfı)
Ses Seviyesi	Belirtilmemiş (hıza bağlı olarak tahmini 55-65 dB)
Bakım	Düzenli dış temizlik, yağ filtrelerinin yıkanması, ampul değişimi
Onarılabilirlik	Yedek parçalar mevcut (filtreler, ampuller, motor) - Indesit teknik servis

Sık sorulan sorular - IHP 6.5 C M IX INDESIT

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe gazlı ocak için 65 cm, elektrikli ocak için 55 cm'dir. Ocağınızın kullanım kılavuzunda daha yüksek bir mesafe belirtilmişse her zaman ona uyun.

Davlumbazı kanalsız devridaim modunda kullanabilir miyim?

Evet, aktif karbon filtre kiti (verilmez) ve bir hava yönlendirici takılmalıdır. Karbon filtre kokuları tutar ve hava odaya geri verilir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri ayda en az bir kez, elde agresif olmayan bir deterjanla veya düşük sıcaklıkta bulaşık makinesinde yıkanır. Çıkarmak için yaylı tutamaktan çekin.

Karbon filtre ne zaman değiştirilmelidir?

Karbon filtre, kullanıma bağlı olarak yaklaşık her 20 ayda bir değiştirilmelidir. Yıkanmaz: 90° çevirerek sökün.

Halojen ampul nasıl değiştirilir?

Davlumbazı fişten çekin, yağ filtrelerini çıkarın, ardından kapağı çıkarmak için küçük bir tornavida ile kaldırın. Aynı ampulle (G9, maks. 25W) değiştirin. Kapağı klik sesiyle kapatın.

Davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle elektrik kesintisi olmadığını ve bir hız seçildiğini kontrol edin. Sorun devam ederse, cihazı 5 saniye fişten çekip tekrar takın. Gerekirse teknik servisi arayın.

Davlumbazım neden iyi çekmiyor?

Seçilen hızın uygun olduğundan, karbon filtrenin doymamış olduğundan (devridaim versiyonu) ve mutfağın yeterince havalandırıldığından (hava girişi) emin olun. Ayrıca yağ filtrelerini temizleyin.

Davlumbazı kendim kurabilir miyim?

Kurulum, elektrik ve güvenlik normlarına uygun olarak yetkili personel tarafından yapılmalıdır. Duvar, davlumbazın ağırlığını taşımalıdır.

Davlumbaz kullanım sırasında kendi kendine kapanıyor, ne yapmalıyım?

Bu, aşırı ısınma veya atan bir sigortadan kaynaklanabilir. Elektrik panosunu kontrol edin ve cihazın soğumasını bekleyin. Sorun devam ederse teknik servise başvurun.

Hangi tip LED ampul kullanabilirim?

Davlumbazınız LED aydınlatmalıysa, değişim için teknik destek servisine başvurun. LED'ler halojenlerle değiştirilemez.

KULLANIM KILAVUZU IHP 6.5 C M IX INDESIT

Kullanım talimatları

OCAK DAVLUMBAZ

İçindekiler

Kullanım talimatları,2

Uyarılar,19

Teknik Servis,29

Kurulum,59

PYRAMID kumandaları,60

Bakım ve Temizlik,61

Sorun Giderme,62

RS

Русский

! Bu kılavuzu ileride başvurmak üzere saklayın. Uniteyi satarsanız, başkasına verirseniz veya başka bir yere taşırsanız, kılavuzun da ürünle birlikte verildiğinden/ taşındığından emin olun.
! Talimatları dikkatle okuyun - talimatlar, kurulum, kullanım ve güvenlikle ilgili önemli bilgiler içerir.
! Ürünün mekanik donanımını veya çıkış borularını kurcalamayın.

Genel güvenlik bilgileri

- Pişirme cihazının en üst kısmındaki pişirme aracı destek yüzeyi ile davlumbaz arasındaki mesafe en az şu kadar olmalıdır: Davlumbaz bir gazlı set üstü ocağın üzerine kurulmuşsa 65 cm Davlumbaz bir elektrikli set üstü ocağın üzerine kurulmuşsa 55 cm Gazlı ocağın kurulum talimatlarında daha fazla bir mesafe belirtilmişse o mesafeye uyulmalıdır.

- Davlumbaz, pek çok duvar/tavan ile kullanılmaya uygun ankraj tapalarıyla verilmektedir.

Ancak, ünite ağırlığını kaldırabileceğiğinde, bu malzemelerin montaj yapılacak duvara/tavana uygun olup olmadığı konusunda mutlaka yetkili bir teknisyene danışmanız gerekir.

- Dikkat! Kurulum tamamlanana kadar üniteyi elektrik kaynağına bağlamayın.

- Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

- Üniteyi kurarken veya bakım yaparken mutlaka iş eldiveni kullanın.

- Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatlar kendilerine öğretilmeden veya bu kişinin gözetimi altında olmadan fiziksel, ruhsal veya akli durumları yeterli olmayan kişiler (çocuklar dâhil) ya da gerekli bilgi ve tecrübeye sahip olmayan kişiler tarafından kullanılmamalıdır.

- Çocukların üniteyle oynamadıklarından emin olun.

- Uniteyi yağ filtresi takılı değilken asla çalıştırmayın!

- Açıkça bu şekilde bir talimat verilmemişse, davlumbazı asla bir destek olarak KULLANMAYIN.

- Davlumbaz gaz veya diğer yakıtlarla çalışan başka bir ekipmanla aynı anda kullanılıyororsa oda yeterince havalandırılmalıdır.

- Çekilen gaz, gazlı veya diğer yakıtlı ekipmanların yanma gazlarını tahliye etmek için kullanılan bir kanala verilmemelidir.

- Hava çekme ile ilgili tüm talimatlara uyun.

- Davlumbazın aşağısında alev olacak biçimde asla yemek PİŞİRMEYİN; alev filtrelere hasar verebilir ya da yangına neden olabilir. Bunu asla yapmayın.

- Kızgın yağın alev almadığını kontrol etmek için kızartma işleri sırasında ocağın başında durun.

- Duman çekme konusundaki teknik ve güvenlik tedbirleriyle ilgili tüm yerel yönetmeliklere uyun.

- Ürünün içini ve dışını sık sık temizleyin (AYDA ENAZ BİR DEFA ve bu kılavuzda verilen talimatlara uygun olarak).

- Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir.

- Ampulleri doğru takılı değilken davlumbazı asla çalıştırmayın - elektrik çarpması riski!

- İmalatçı, bu kılavuzda yer alan talimatlara uyulmaması nedeniyle meydana gelebilecek sorunlardan, hasardan veya yangından sorumlu tutulamaz.

- Dikkat! Ünitenin erişilebilir parçaları pişirme ekipmanıyla birlikte kullanıldığında çok ısınabilir.

RS

Предупреждения

! Bu durumda teknik destek müdahalesi gerekir.

Teknik desteğe başvurmadan önce:

• Arızanın bağımsız olarak çözülebildiğini kontrol ediniz;
• Aksaklığın giderilip giderilmediğini kontrol etmek için programı yeniden başlatınız;
• Giderilmediği takdirde, Yetkili Teknik Destek Servisine başvurunuz.

! Yetkili olmayan teknisyenlerden asla yardım almayınız.

Bu durumda şu bilgileri veriniz:

• arıza tipi
• SiCAKIIK ekranı üzerinde görülen mesaj
  • cihazın modeli (Mod.)
• seri numarası (S/N)

Bu bilgiler, soğutucu bölmesi içinde aşağıda solda bulunan teknik veriler etiketi üzerinde bulunmaktadır.

Cihazın ömrü 10 yıldır.

servis

0212444 50 10

INDESIT COMPANY BEYAZ EŞYA PAZARLAMA A.Ş.

Karahasan Sok. No:11 Balmumcu 34349 Beşiktaş/İstanbul

TEL: [phone]

FAKS: ([phone]

WEB: www.hotpointariston.com.tr

RS

Kurulum prosedürü, bu kılavuzun ilk sayfalarında çizimle gösterilmiştir.

Kurulum kalifiye bir teknisyen tarafından yapılmalıdır.

Elektrik bağlantısı

Şebeke gerilimi, davlumbazın iç kısmındaki derecelendirme etiketlerinde gösterilen değerlere uygun olmalıdır. Davlumbazın fişi varsa, bu fişi kolay erişilebilen bir prize takın. Fişi yoksa (doğrudan şebeke bağlantısı) veya prize erişmek çok güçse, kurulum yönetmeliklerine uygun bir şekilde, Kategori III yüksek gerilim durumunda tüm bağlantının kesilebileceği çift kutuplu bir düzenleme anahtarı bağlayın.

Dikkat! Davlumbazı şebeke elektriğine bağlamadan önce, şebeke kablosunun düzgün bağlandığını ve sorunsuz çalıştığını kontrol edin.

Hava Tahliyesi (kanallı üniteler için)

Davlumbazı, hava çıkış flanşının çapına eşit çapta bir duvar tahliye deliğine ve kanala bağlayın. Daha küçük çapta kanal ya da tahliye deliği kullanılması davlumbazın kapasitesini düşürür ve çalışma gürültüsünü artırır.

Buna aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

! Amaca uygun en kısa kanalı kullanın.
! Olabildiğince az bükülen bir kanal seçin.
! Kanal çapının aniden değişmesini önleyin.
! Kanal olabildiğince düz bir iç yüzeye sahip olmalıdır.
! Kanal, düzenleyici malzemeden üretilmiş olmalıdır.
! Davlumbazı, diğer ekipmanların (boyler, fırın vs.) yanma gazlarını taşıyan bacalara bağlamayın.
! Hava tahliyesi konusundaki yerel yönetmeliklere uyun. Çekilen hava, söz konusu açıklık bu amaca uygun bir tasarıma sahip değilse duvar açıklığından tahliye edilemeyebilir.
! Davlumbazın oda içinde emme basıncı (0,04 mbar'ı aşmamalıdır) oluşturmasını önlemek için, odada hava emme delikleri oluşturun.
! Bu talimatlara aykırı hareket etmenin doğurabileceği sonuçlardan üretici sorumlu değildir.

Filtre mi kanallama mi?

! Davlumbazınız kanallı ünite olarak tedarik edilmektedir.

Üniteyi filtreli ünite olarak kullanmak isterseniz AKSESUAR SETİ takmanız gerekir.

Not: Üniteyle birlikte verilmişse, aktif karbon filtresi takılabilir.

Kanallı üniteden filtreli üniteye nasıl geçileceği hakkında talimatlar bu kılavuzda mevcuttur (bkz. "Filtreli Model").

Kanalli model

Davlumbaz havayı aritir ve çıkış flanşına bağlı bir tahliye kanalı (150 mm çapında) üzerinden dışarıya atar. Tahliye borusunun çapı, çıkış flanşının çapına eşit olmalıdır.

Dikkat! Tahliye kanalı birlikte verilmez ve ayrıca satın alınmalıdır.

Yatay döşendiği takdirde, boru hafif yukarı doğru açıyla (yaklaşık 10°) konumlandırılmalı ve bu sayede havanın dışarıya daha kolay verilmesi sağlanmalıdır. Davlumbazla birlikte karbon filtreleri verilmişse, öncelikle bunlar çıkarılmalıdır.

Filtreli model

Davlumbaz havayı arıtır ve tekrar odanın içine verir. Bu davlumbaz modelinde, yardımcı bir aktif karbon filtresi ünitesinin takılması gereklidir.

Bu modelde ayrıca deflektöre, azaltım adaptörüne ve karbon filtresine/filtrelerine ihtiyaç duyulur. Üst boru, en üst kısımda kendine ait hava çıkış yuvalarına sahip olmalıdır.

Teknik Veriler

Model	Yükseklik (cm)	Genişlik (cm)	Derinlik (cm)	tahliye borusu çapı (cm)
PYRAMID 60cm 6	1-82 59,8 50	15/12
PYRAMID 70cm 6	1-82 69,8 50	15/12
PYRAMID 90cm 6	1-82 89,9 50	15/12

Model kodu	Ampul (V)	Ampul çekişi (W)	Toplam çekiş (W)
IHP 6.5 C M IXIHP 6.5F C M IXIHP 6.5F C M KIHP 9.5F C M IXIHP 9.5 C M IXIHP 7.5 C M IX	Halojen 2	x 25 160

	Güç Gerilim	Bağlantı	Ebatlar
Halojen 25 W	2 x 25 W	230 V	G9	L40x∅14
Halojen 20 W	2 x 20 W	12 V	G4	L30x∅10

LED ^*

EN 62471 Standardına göre Risk Grubu 1

Davlumbazlar, şu AT Direktiflerine uygundur: • "Düşük Voltaj" Direktifi 2006/95/EC (12-12-2006) • "EMC" Direktifi 2004/108/EC (15-12-2004)

Sadece bazı modellerde mevcut

PYRAMID kumandaları

Mekanik tuş takımlı modeller

IHP 6.5 C M IX - IHP 6.5F C M IX

Davlumbaz çalışıyorken düğmeye basılınca ünite kapanır (OFF).

T2 Hiz 1

Düğmeye basılnca davlumbazın hızı 1 olarak ayarlanır.

T3 Hiz 2

Düğmeye basılnca davlumbazın hızı 2 olarak ayarlanır.

T4 Hiz 3

Düğmeye basılnca davlumbazın hızı 3 olarak ayarlanır.

T5 Işıklar AÇIK/KAPALI

Bakım ve Temizlik

Dikkat! Üniteyi temizlemeden veya bakım yapmadan önce ünitenin fişini prizden çekin veya ana devre kesici bağlantısını kesin.

İlk temizleme

• Koruyucu filmi çıkarın
• Nemli sünger ve az miktarda doğal sabunla temizleyin
• Nemli bir bezle durulayın
• Yumuşak bir bezle kurulayın; davlumbaz paslanmaz çelikten imal edilmişse, metal parçaları da temizleyin

Düzenli temizleme

Davlumbazın içi ve dışı düzenli olarak (en az yağ filtresine uyguladığınız bakım sıklığı kadar) temizlenmelidir. Nemli bir bez ve ılık suyla seyreltilmiş nötr sıvı deterjan kullanın. Aşındırıcı ürünler kullanmayın.

Uyarı: Davlumbaz temizleme/parça değiştirme talimatlarına uymamanız yangına neden olabilir. Talimatlara harfiyen uyun. Hatalı bakım yapılması veya yukarıdaki talimatlara uyulmaması nedeniyle motorun hasar görmesinden ya da yangın çıkmasından üretici sorumlu tutulamaz.

Yağ filtresine bakım uygulanması (A)

Yağ filtresi, yemek pişirme sırasında ortaya çıkan yağ parçacıklarını tutar; aşındırıcı olmayan bir deterjan kullanılarak elle veya düşük sıcaklıkta kısa bir bulaşık makinesi programında ayda en az bir kez yıkanmalıdır. Yağ filtresini çıkarmak için yaylı kolu çekin. Bulaşık

makinesinde yıkandığı takdirde metal filtrenin rengi değişebilir, ancak bu durum filtre performansını etkilemez.

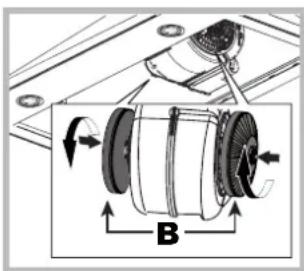

Karbon filtresine bakım uygulanması (B)

Karbon filtresi, yemek pişirme sırasında çıkan istenmeyen kokuları tutar. Filtre, yağ filtresinin kullanılma sıklığına ve yemek pişirme alışkanlığına bağlı olarak belli bir süre sonra dolar (doyuma ulaşır). Filtre kartuşu en az yirmi ayda bir yenisiyle değiştirilmelidir.

Bu filtre YIKANAMAZ ve TEKRAR KULLANILAMAZ

Sökme: Filtreyi emme tertibatından çıkarmak için 90° döndürün.

Takma: Aktif karbon filtreyi emme tertibatına takın ve 90° döndürerek yerine sabitleyin.

Ampullerin değiştirilmesi

Ünitenin fişini çekin ve yağ filtresini çıkarın.

Dikkat! Dokunmadan önce ampullerin soğuk olduğundan emin olun.

1. Düz uçlu küçük bir tornavida vb. ile bastırıp dışarı iterek koruyucuyu sökün.
2. Arızalı ampulü değiştirin. Sadece aynı tipte ampuller kullanım (detaylı bilgi için, aşağıdaki kılavuzda verilen teknik verilere bakın).
3. Koruyucuyu tekrar takın (içeri doğru bastırın).

Lambaların değiştirilmesi LED \*

Davlumbaz, LED teknolojili bir aydınlatma sistemiyle donatılmıştır. LED lambalar konvansiyonel lambalara göre daha uzun hizmet ömrü, daha iyi aydınlatma ve daha az elektrik sarfiyatı sunar. Bunların değiştirilmesi için lütfen Teknik Destek Servisine başvurun.

Elektrik kablosu

Elektrik kablosu hasar görmüşse, olası risklerin önlenmesi için sadece üretici veya yetkili teknik servis tarafından değiştirilmelidir.

TR

ISKARTAYA ÇIKARMA

Bu cihaz, 2012/19/EC Atık Elektrikli ve Elektronik Ekipman (WEEE) direktifine uygun olarak işaretlenmiştır. Uniteyi doğru bir şekilde iskartaya çıkaran bir kullanıcı, çevrenin ve halka sağlığının korunmasına katkıda bulunmuş olacaktır.

AEEE Yönetmeliğine uygundur

Ürün veya ürünle verilen dokümanlar üzerinde bulunan

■ sembolü, ürünün sıradan bir evsel atık olarak değerlendirilmemesi, elektrikli ve elektronik ekipmanlar için atık toplama hizmeti sunan bir tesise teslim edilmesi gerektiğini ifade etmektedir. Ürünü, atık imhası konusundaki yerel yönetmeliklere uygun bir şekilde elden çıkarın. Bu ürünün elleçlenmesi, geri kazanılması veya geri dönüştürülmesi hakkında detaylı bilgi almak için, yerel makamlara, evsel atık imha hizmeti sunan tesislere veya ürünü aldığını yetkili satıcıya danışın.

Sorun Giderme

Kullanım sırasında herhangi bir sorun yaşamanız halinde, Teknik Servis'e başvurmadan önce aşağıdaki basit kontrolleri yapın:

Davlumbaz hiç çalışmıyorsa:

Şunları kontrol edin:

• üniteye güç verildiğini.
• bir hızı seçimi yapıldığını.

Davlumbaz verimli çalışmıyorsa:

Şunları kontrol edin:

• seçili motor hızının ortaya çıkan duman ve buhar miktarını işleyebilecek kapasitede olduğunu.
• mutfağın, ünitenin hava çekebileceği şekilde yeterince havalandırıldığı.
• karbon filtresinin sağlam olduğunu (filtreli modelde).

Davlumbaz normal çalışma sırasında kapanıyorsa (duruyorsa):

Şunları kontrol edin:

• üniteye güç verildiğini.
• devre kesicinin tetiklenmediğini.

Arızalı çalışma halinde, Teknik Servis'e başvurmadan önce makinenin fişini çekin ve 5 saniye bekledikten sonra tekrar takın. Arıza devam ederse Teknik Servis'e başvurun.

Монтаж
