IHP 6.5 C M IX - Exaustor INDESIT - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Indesit
Modelo	IHP 6.5 C M IX
Dimensões (A x L x P)	61-82 x 59.8 x 50 cm
Diâmetro de saída de ar	150 mm (12/15 adaptável)
Peso	Não especificado (aproximadamente 10-15 kg)
Alimentação elétrica	230 V ~ 50 Hz
Potência total absorvida	160 W
Iluminação	2 x 25 W halogênio (base G9)
Velocidades	3 velocidades mecânicas
Modo de evacuação	Evacuação externa ou recirculação (kit carvão opcional)
Filtro anti-gordura	Metálico, lavável (pelo menos 1 vez por mês)
Filtro de carvão	Opcional, substituir a cada 20 meses
Distância mínima de segurança (fogão)	65 cm (gás) / 55 cm (elétrico)
Tipo de instalação	Parede, evacuação por duto
Comandos	Botões de pressão mecânicos (velocidade e iluminação)
Certificações	CE (Diretivas de Baixa Tensão e EMC)
Classe de eficiência energética	Não especificado (estimativa classe B-C)
Nível sonoro	Não especificado (estimativa 55-65 dB conforme velocidade)
Manutenção	Limpeza externa regular, lavagem dos filtros anti-gordura, substituição das lâmpadas
Reparabilidade	Peças de reposição disponíveis (filtros, lâmpadas, motor) - SAC Indesit

Perguntas frequentes - IHP 6.5 C M IX INDESIT

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 65 cm para um fogão a gás e de 55 cm para um fogão elétrico. Respeite sempre as indicações do manual do seu fogão se forem maiores.

Posso usar a coifa em modo de recirculação sem duto?

Sim, é necessário instalar um kit de filtragem de carvão ativado (não fornecido) e um defletor de ar. O filtro de carvão retém os odores e o ar é devolvido ao ambiente.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura metálicos são limpos pelo menos uma vez por mês à mão com um detergente não agressivo ou na máquina de lavar louça em temperatura baixa. Puxe a alavanca de mola para removê-los.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 20 meses aproximadamente, conforme o uso. Não é lavável: desmonte-o girando 90°.

Como substituir uma lâmpada halógena?

Desconecte a coifa, remova os filtros anti-gordura, então faça alavanca com uma pequena chave de fenda para retirar a tampa. Substitua por uma lâmpada idêntica (G9, 25W máx). Feche com um clique.

O que fazer se a coifa não ligar?

Verifique primeiro se não há corte de energia e se uma velocidade está selecionada. Se o problema persistir, desconecte o aparelho por 5 segundos e reconecte. Contate o SAC se necessário.

Por que minha coifa aspira mal?

Verifique se a velocidade escolhida é adequada, se o filtro de carvão não está saturado (modo recirculação) e se a cozinha está suficientemente arejada (entrada de ar). Limpe também os filtros anti-gordura.

Posso instalar a coifa eu mesmo?

A instalação deve ser realizada por um profissional qualificado para respeitar as normas elétricas e de segurança. A parede deve suportar o peso da coifa.

A coifa desliga sozinha durante o uso, o que fazer?

Isso pode ser devido a superaquecimento ou disjuntor desarmado. Verifique o quadro elétrico e deixe o aparelho esfriar. Se o problema persistir, contate o serviço pós-venda.

Que tipo de lâmpada LED posso usar?

Se sua coifa possui iluminação LED, entre em contato com o serviço de assistência técnica para a substituição. As LED não são intercambiáveis com as halógenas.

MANUAL DE UTILIZADOR IHP 6.5 C M IX INDESIT

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Advertências,14

Assistência,28

Instalação,47

Comandos PYRAMID,48

Manutenção e cuidado,49

Anomalias e soluções,50

DE

Deutsch

Bedienungsanleitung

DUNSTABZUGSHAUBE

Inhaltsverzeichnis

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

- A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:

65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem filtro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.

• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

DE

Hinweise

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

DE

Kundendienst

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualificado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
IHP 6.5 C M IXIHP 6.5F C M IXIHP 6.5F C M KIHP 9.5F C M IXIHP 9.5 C M IXIHP 7.5 C M IX	Halogénea 2 x 25 160

	Potência	Tensão	Engate	Medidas
Halogénea 25 W	2 x 25 W	230 V	G9	L40x∅14
Halogénea 20 W	2 x 20 W	12 V	G4	L30x∅10

LED*	Grupo de risco 1 de acordo com a norma EN 62471

CE Os exaustores estão em conformidade com as seguintes Directivas EC:• Directiva “Baixa tensão” 2006/95/EC (12-12-2006)• Directiva “EMC” 2004/108/EC (15-12-2004)

* Há somente em alguns modelos

Comandos PYRAMID

Modelos com painel de botões mecânico

IHP 6.5 C M IX - IHP 6.5F C M IX

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF Iuzes

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas.

Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

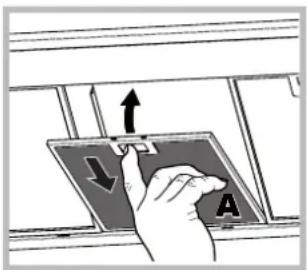

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de

gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é

necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NÃO pode ser lavado ou regenerado.

Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.

Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fixá-lo.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, presentes no manual seguinte

3. Volte a fechar a protecção (fixação por encaixe).

Substituição das lâmpadas LED \*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

* Há somente em alguns modelos

PT

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo.

Caso a anomalia ainda se verifique, contacte o serviço de assistência.
