KULLANIM KILAVUZU VL-V700TK PANASONIC

Kurulum ve Kullanım Talimatları

Apartman Daireleri için Video Interkom Sistemi Model No. VL-V900TK ve VL-V700TK Serisi

Türkçe

Panasonic ürünü satın aldığınız için teşekkür ederiz.

Lütfen bu belgedeki tüm talimatları takip edin ve belgeyi ileride kullanmak üzere saklayın.

Bu sistem yardımcı bir sistemdir; maddi zarara karşı tam koruma sağlamak için tasarlanmamıştır. Panasonic, bu sistem çalışırken oluşabilecek maddi zararlardan sorumlu tutulmaz.

- Model numaralarının yanında bulunan TK harfleri bu modellerin Türkiye Pazarı için üretildiklerini gösterir.

1. Giriş

1.1 Sisteme genel bakış ....3

2. Önemli Bilgiler

2.1 Önemli güvenlik bilgileri 6
2.2 Gizlilik ve fotoğraf gizliliği 6
2.3 Veri güvenliği 6
2.4 Diğer bilgiler 7
2.5 Avrupa İçin 8

3. Hazırlık

3.1 Dahil olan öğeler 9
3.2 Cihaz diyagramları 12
3.3 Teknik özellikler 15

4. Kurulum

4.1 Kurulum uyarıları 19
4.2 Güç Kaynağı Ünitesinin Kurulumu .....19
4.3 Lobi Istasyonu Kurulumu .....21
4.4 Kumanda Kutusu/Dağıtım Kutusu/Asansör Kumandası/Uzatma Kutusu Kurulumu .....24
4.5 Kablo Bağlantıları 26
4.6 Diğer cihazların bağlanması .....37
4.7 Temel ayarlar 38

5. Programlama

5.1 Programlamaya genel bakış .....39

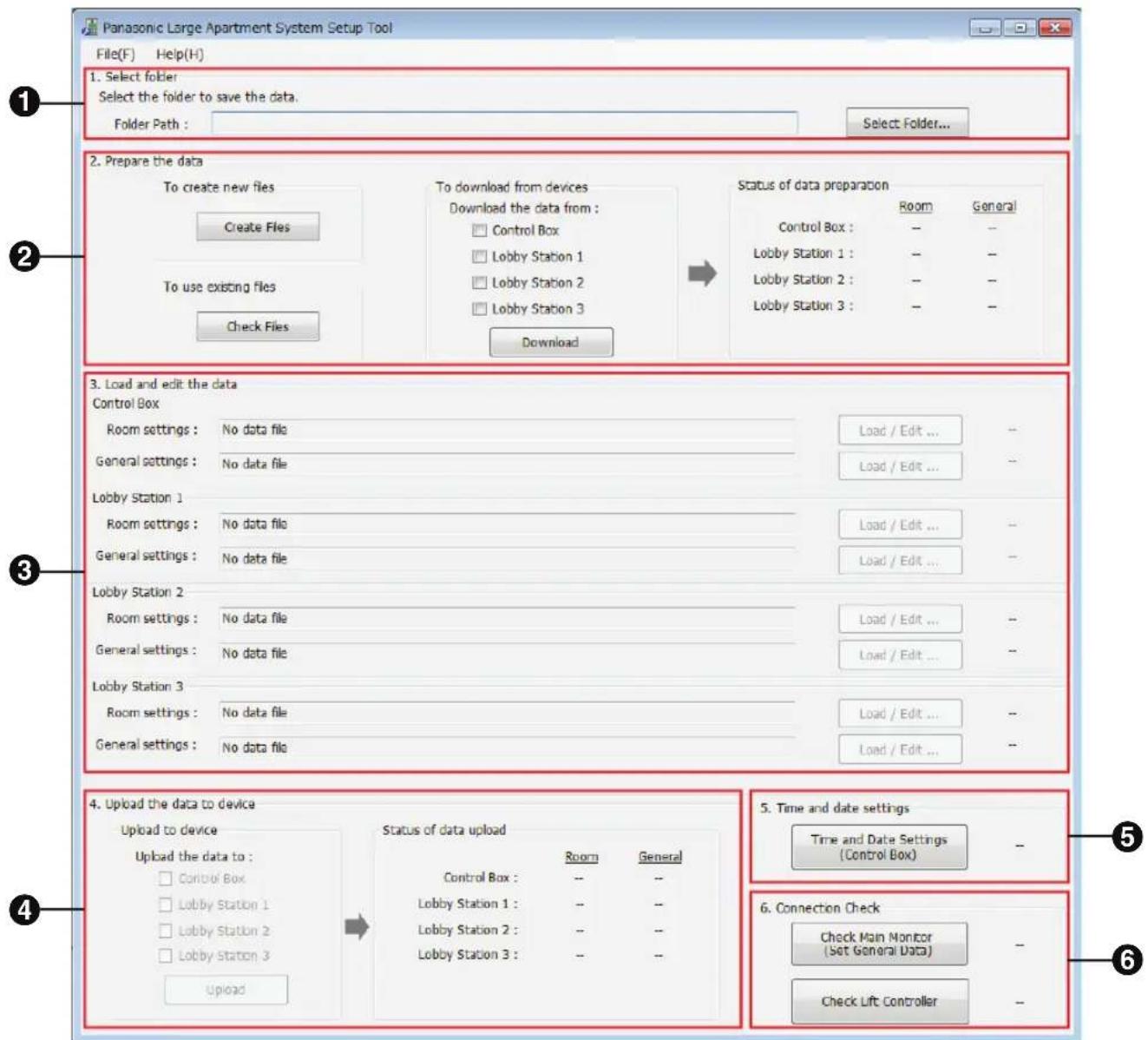

5.2 Bilgisayarla programlama ....39
5.3 Lobi istasyonu programlama ....45
5.4 Telefon programlama 49
5.5 Ana monitor programlama ....50
5.6 Uzatma kutusu programlama ....53
5.7 Sistem günlük .....55
5.8 Dijital PBX'ler için sistem yazılımının yükseltilmesi 56
5.9 Bir cihazın yeniden başlatılması .....56
5.10 POWER ve ACCESS göstergeleri .....56

6. Temel İşlemler

6.1 Sistem koşulları ve sınırlamaları .....59
6.2 Lobi istasyonu işlemleri .....59
6.3 Tesis personeli işlemleri 60

7. Diğer Bilgiler

7.1 Temel sorun giderme ....61
7.2 Temizlik 63
7.3 Ticari markalar ....63
7.4 Bu belgedeki terimler ve çizimler .....63

1.1 Sisteme genel bakış

Bu belge aşağıdaki cihazlardan oluşan bir Apartman Daireleri için Video İnterkom Sistemi ürününün kurulumunu ve yapılandırılması açıklamaktadır.

- VL-V900 Lobi Istasyonu

- VL-V700 Kumanda Kutusu

- VL-V701 Dağıtım Kutusu

- VL-V702 Asansör Kumandası

- VL-V703 Uzatma Kutusu

Ek olarak, diğer cihazları sisteme bağlamak için genel bilgiler verilmiştir.

1.1.1 Ana özellikler

Geniş kapasite, genişletilebilir

• Sistem azami 560 oda ünitesi (ana monitor) ve 3 lobi istasyonunu destekler.
• Kamera, erişim kumandaları (kapı açıcılar, anahtarlı şalterler, kart tarayıcılar vb.), elektrikli kilitler ve TV monitörü gibi isteğe bağlı cihazlar bağlanabilir.
• Sistem tesis personeli tarafından kullanılan PBX sistemi ile entegre edilebilir.
• Sistemde kullanılabilen lobi istasyonlarının sayısını artırmak üzere uzatma kutuları kullanılabilir. Kumanda kutusuna azami 3 uzatma kutusu bağlanabilir ve her bir uzatma kutusuna azami 6 lobi istasyonu bağlanabilir.

Kolay yapılandırma ve bakım

• Sistem ayarları bilgisayar vasıtasıyla önceden yapılandırılabilir ve USB bağlantısıyla yerinde yüklenebilir.
• Sistem ayarları bir lobi istasyonu, ana monitor ve PBX dahili telefonu kullanılarak yerinde yapılandırılabilir.
• Sistem olayları isteğe bağlı bir SD karta kaydedilebilir.

Daire sakinleri, ziyaretçiler ve tesis personeli için kullanışlı özellikler

• Sistem "oda modu" (ziyaretçiler odaları doğrudan arayabilir) veya "resepsiyon modu"nda (ziyaretçi aramaları bir resepsiyonist kanalıyla yönlendirilir) kullanılabilir.
• Ziyaretçiler daire sakinlerini veya tesis personelini aramak için bir lobi istasyonunu kullanabilir.
• Daire sakinleri lobi istasyonlarını ve isteğe bağlı kameraları izlemek için oda ünitelerini (ana monitörler) kullanabilir ve ziyaretçilerin lobi ve asansöre girmelerini sağlayabilir.
• Daire sakinleri tesis personeline acil durum aramaları yapmak için ana monitörlerini kullanabilir. (VL-MVN511 veya diğer uyumlu bir ana monitör gereklidir.)
• Tesis personeli daire sakinleri ve ziyaretçilere arama yapabilir ve onlardan arama kabul edebilir.

1.1.2 Sistem yapılandırması

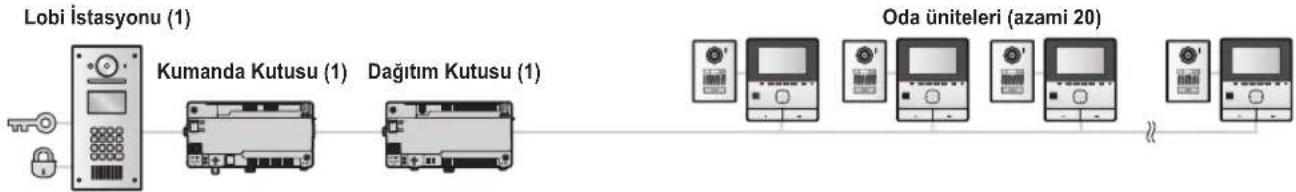

Temel sistem örneği (azami 20 oda ünitesi)


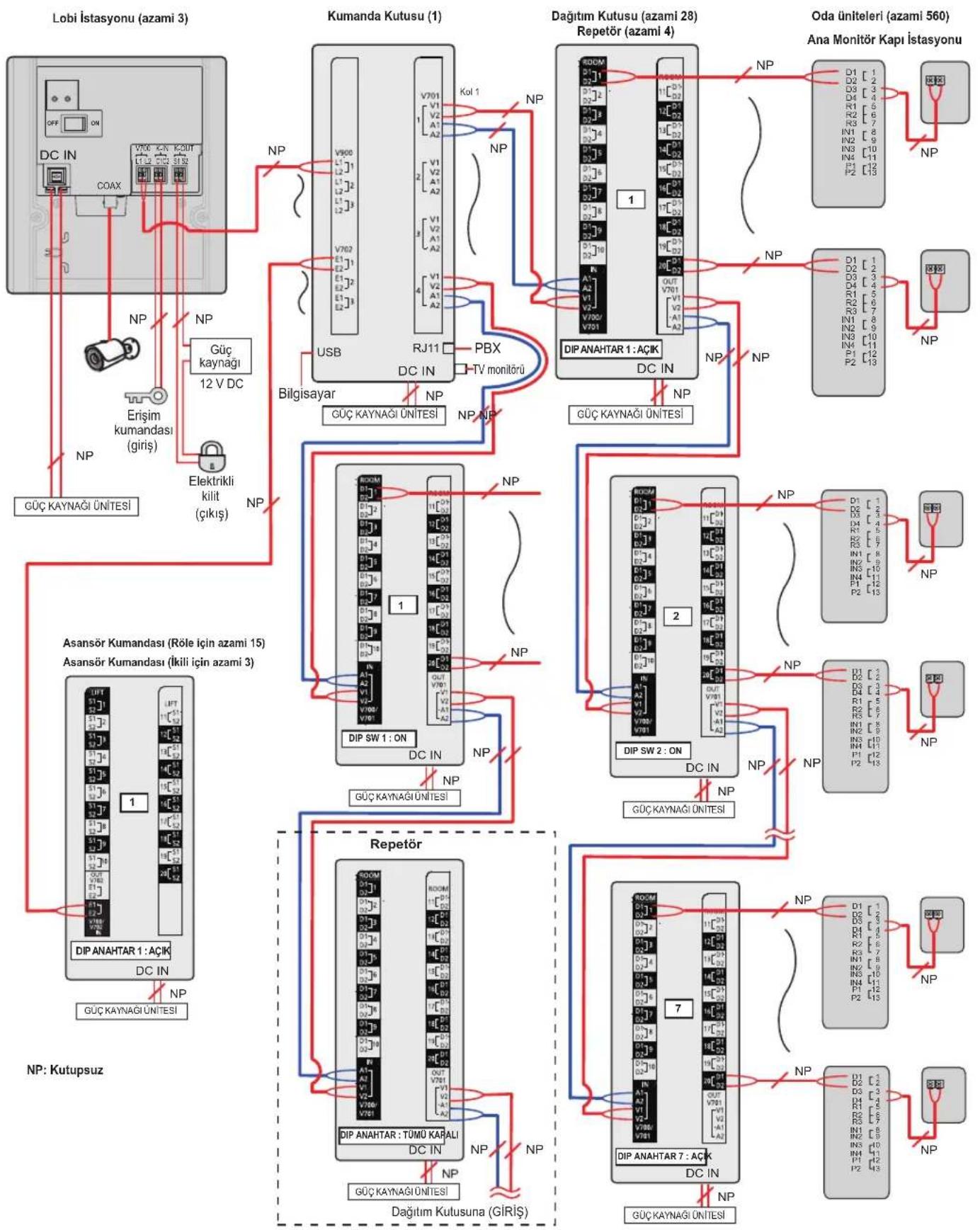

Tamamen genişletilmiş sistem örneği

Uzatma kutusu ile tamamen genişletilmiş sistem örneği

*1 Lobi istasyonları uzatma kutularına bağlandığında:
– Ana monitörler dışarıyı lobi istasyonuyla izleyemez.
- Lobi istasyonundan bir arama geldiğinde, oda ünitelerinin ana monitörlerinde lobi istasyonlarından görüntüler gösterilir ve lobi istasyonunun lobi istasyonu grup numarası resimde görüntülenir. Örneğin VL-MVN511 ile, lobi istasyonu grup 1'deki bir lobi istasyonundan gelen görüntüler gösteriliyorsa, resimde ⚠OL1 öğesi görüntülenir.

2.1 Önemli güvenlik bilgileri

Ürünün düzgün ve güvenli bir şekilde çalışmasını sağlamak, ağır yaralanma ve can veya mal kaybını önlemek için, ürünü kullanmadan önce bu bölümü dikkatlice okuyun.

UYARI

Yangının ve elektrik çarpmasının önlenmesi

• Ürünün kurulumu nitelikli servis personeli tarafından yapılacaktır.
• Sadece VL-PS240 güç kaynağı ünitesi kullanın.
• Güç kablosunun üstüne herhangi bir nesne koymayın. Ürünü kimsenin kabloya basmayacağı ve takılmayacağı bir yere kurun.
• Güç kablosunun aşırı gergin, bükük veya ağır nesnelerin altında olmasına izin vermeyin.
• Güç kaynağından güç kaynağı ünitesine giden tüm bağlantıların güvenli olduğundan emin olun.
• Güç kaynağı ünitesine asla ıslak elle dokunmayın.
• Güç kaynağı ünitesini dış mekan kurulumları için kullanmayın (ürün sadece iç mekanda kullanım içindir).
• Ürünü demonte etmeyin. Servis gerektiğinde yetkili bir servis merkeziyle irtibata geçin. Kapakları açmak ya da sökmek sizi tehlikeli voltajlara veya başka risklere maruz bırakabilir.
• Şimşekli havalarda ürüne ve güç kaynağı ünitesine dokunmayın. Uzaktan simşek çarpma riski olabilir.
• Ürünün üzerindeki boşluklara herhangi bir nesne sokmayın.
• Aşağıdaki durumlar gerçekleşirse, ürünün güç kaynağıyla bağlantısını kesin ve yetkili bir servis merkeziyle irtibata geçin:

– Duman ve anormal bir koku yaydığı veya alışilmadık bir ses çıkardığında.

– Güç kablosu hasar gördüğüünde veya yıprandığında.

– Ürünün içine metal nesneler girdiğinde.

Kazaların önlenmesi

- SD kartlar boğulma tehlikesi riski oluşturabilir. SD kartları çocukların ulaşamayacağı yerlerde saklayın. Eğer bir çocuğun SD kart yuttuğunu anlarsanız, hemen doktora başvurun.

DİKKAT

• Herhangi bir kablolama işlemi gerçekleştirmeden önce devre kesicideki gücü kapattığınızdan emin olun.
• AC ve DC kablolarını her zaman doğru bağlantı terminallerine bağlayın. AC ve DC kablolarının yanlış bağlanması güç kaynağı ünitesine hasar verebilir.
• Güç kablolarının bağlantılarının kesilmesini ve elektrik çarpmasını önlemek için güç kablolarını kablo tutucularla (aksesuar) sabitleyin ve kablo kapaklarını takın.

• Güç kablolarını terminallere sıkı bir şekilde tamamen takın. Eğer kablolar tamamen takılı değilse ısı oluşabilir.

• Eğer kablolama dış mekandaysa, bir koruma borusu veya akım koruyucu kullanın.

• Eğer kablolama yer altındaysa, bir koruma borusu kullanım ve yer altına herhangi bir bağlantı yapmayın.
• Ürünün duvardan düşmesini önlemek için kurulumu bu kılavuzdaki talimatlara uyarak güvenli bir şekilde yapın. Alçı panel, hafif gaz beton (ALC), beton blok veya tahta panel gibi düşük dayanımlı duvarlara (18 mm'den ince) kurulumdan kaçının.
• Güç kaynağı ünitesi ana şalter olarak kullanılır. Güç kaynağının ürünün yanında ve kolay erişebilir olduğundan emin olun.
• Yüksek ses, işitme kaybına neden olabileceğinden kulaklarını zı hoparlöre yaklaştırmayın.

• Ürünü kullanırken yangın, elektrik çarpması veya kişisel yaralanma risklerini azaltmak için temel güvenlik önlemleri daima takip edilmelidir.

• Ürünü su yanında (lobi istasyonu hariç) kullanmayın. Örneğin banyo küveti, lavabo, mutfak lavabosu yanında veya nemli bir bodrum katında, havuz kenarında vb.

• Sadece bu belgede belirtilen güç kaynağı ünitesini kullanın.

BU TALİMATLARI SAKLAYIN

2.2 Gizlilik ve fotoğraf gizliliği

Ürünü kurarken veya kullanırken, lütfen gizlilik hususunda diğer kişilerin haklarını göz önünde bulundurun.

- "Gizlilik" genel olarak bir birey ya da topluluğun kendi bilgilerinin kendi seçtikleri kişilerin dışındaki kişilerce öğrenilmesini engelleme hakkıdır. "Fotoğraf gizliliği" fotoğrafınızın ayrım gözetilmeksizin rızanız olmadan çekilmesi ve kullanılmasını önleme hakkı anlamına gelir.

2.3 Veri güvenliği

Sistemi güvenli ve doğru bir şekilde kullanmak için veri güvenliği esaslarına (aşağıda sıralanan) uyulmalıdır. Aksi takdirde aşağıdaki sonuçlar doğabilir.

• Kullanıcı bilgilerinde sızıntı, çalıntı veya tahrif olabilir ya da bilgiler kaybolabilir.
• Sistem üçüncü bir kişi tarafından yetkisiz veya yasa dışı bir şekilde kullanılabilir.
• Üçüncü bir kişi tarafından sisteme müdahale edilebilir veya sistem kullanım dışı bırakılabilir.

Kullanıcı bilgileri nedir?

Kullanıcı bilgileri aşağıdaki bilgi türleridir.

1. SD hafıza kartında depolanan bilgiler

– Sistem olay bilgileri
– Kapı telefonu kamera görüntüleri

1. Kumanda kutusu ve lobi istasyonunda depolanan bilgiler

– Daire sakini isimleri ve daire numaraları
– Sistem ayarları

1. Kurulum aracı tarafından kullanılan bilgisayarda depolanan bilgiler

– Daire sakini isimleri ve daire numaraları
– Sistem ayarları

Veri güvenliği esasları

- Kumanda kutusuna ve SD hafıza kartına yetkisiz erişime izin vermeyin.

Kumanda kutusunun, sadece yetkili personelin özel bir araç, anahtar ve kilit veya diğer güvenlik araçlarıyla erişebileceği kısıtlı bir erişim yerinde kurulması gerekir.

Tüm sistem olay bilgilerinin günlük kayıtlarını barındıran SD hafıza kartının, kumanda kutusuna erişimi olan herhangi biri tarafından silinebileceğini unutmayın.

- Şifre, erişim kodlarını vb. doğru bir şekilde yönetim.

Erişim kodları; sistemi, kapı açılmalarını vb. programlamak için kullanılabilir. Tahmin etmesi zor kodlar seçin, kodları sık sık değiştirin ve gizli tutun.

- Kumanda kutusunu veya lobi istasyonunu tamire göndermeden veya üçüncü kişilere teslim etmeden önce kullanıcı bilgilerini korumaya alın.

SD hafıza kartını kumanda kutusundan çıkarın. Tekrar ihtiyaç olana dek güvenli bir yerde saklayın.

Kumanda kutusu ve lobi istasyonunda depolanan tüm verileri kurulum aracı kullanarak indirin. (Bu işlem tüm verileri yedekler ve bilgisayarınıza kaydeder.) Ardından, kurulum aracını kullanarak kumanda kutusu veya lobi istasyonuna boş bir yapılandırma dosyası (ör. kullanıcı bilgisi barındırmayan dosyalar) yükleyin.

- Sistemi yapılandırmak için kullanılan bilgisayarda depolanan kullanıcı bilgilerini koruyun.

Bilgisayarda depolanan kullanıcı bilgileri gönderildiğinde, bilgilerin gizliliği müşterinin sorumluluğu altına girer. Bilgisayarı imha etmeden önce, sabit diski formatlayarak ve/veya fiziksel olarak kullanılamaz hale getirerek verileri geri getirilemeyeceğinden emin olun.

- Kumanda kutusu veya lobi istasyonunu imha ederken kullanıcı bilgilerini koruyun.

SD hafıza kartını kumanda kutusundan çıkarın. Fiziksel olarak kullanılamaz hale getirin ve imha edin.

Kurulum aracını kullanarak kumanda kutusu veya lobi istasyonuna boş bir yapılandırma dosyası (ör. kullanıcı bilgisi barındırmayan dosyalar) yükleyin.

2.4 Diğer bilgiler

• Ürünü kullanmayı bırakırsanız, düşmesini önlemek için duvardan sökün.
• Ürün elektrik kesintisi sırasında kullanılamaz.
• Panasonic, elektrik kesintisi gibi dış faktörlerden kaynaklı hasarlardan sorumlu tutulamaz.
• Kaydedilen görüntüler şu durumlarda kaybolabilir:

– Kötü kullanıldığında.
– Elektrik şoku veya radyo dalgası paraziti oluştuğunda.
– Kullanım sırasında güç kapatıldığında.

- Panasonic, yasaların izin verdiği en geniş ölçüde, bu belgeyle bağdaşmayan hatalı kurulum veya çalıştırma sonucunda oluşan yaralanmalardan ve mal hasarlarından sorumlu değildir.

Eski Ekipmanın İmhası (Sadece Avrupa Birliği ve geri dönüşüm sistemlerinin olduğu ülkeler için)

Ürünler, ambalajlar ve/veya ilgili belgelerdeki bu sembol (①), kullanılmış elektrikli ve elektronik ürünlerin genel evsel atıklarla karıştırılmaması gerektiği anlamına gelir.

Eski ürünlerin uygun şekilde işlem görmesi, geri kazanılması ve geri dönüşümü için, bunları ulusal yönetmeliklerle uyumlu olarak geçerli toplama noktalarına götürün.

Bunları doğru şekilde imha ederek, değerli kaynaklardan tasarruf etmeye ve insan sağlığı ve çevre üzerindeki negatif etkilerin önlenmesine yardımcı olabilirsiniz. Toplama ve geri dönüşüm hakkında daha fazla bilgi için, yerel belediyenize başvurun.

Ulusal mevzuat ile uyumlu olarak bu atıkların yanlış imhası nedeniyle ceza kesilebilir.

Avrupa Birliği Dışındaki Diğer Ülkelerde İmhaya ilişkin Bilgiler

Yukarıdaki bu sembol (①) sadece Avrupa Birliği'nde geçerlidir. Bu ürünü imha etmek isterseniz, yerel makamlara ya da bayinize başvurun ve doğru imha metodunu öğrenin.

2.5 Avrupa İçin

Çevreci tasarım bilgileri

AB Mevzuatı No. 801/2013 (AB) uyarınca, 1275/2008 nolu AB Mevzuatı (EC)

olan çevreci tasarım mevzuatına uyumludur. 1 Ocak 2015 tarihi itibarıyla.

Lütfen bu adresi ziyaret edin: http://www.ptc.panasonic.eu/erp

[Downloads] öğesine tıklayın → [Energy related products information (Public)]

Ağ bekleme modundaki güç tüketimi ve kılavuzlara, yukarıdaki web sitesinden erişebilirsiniz.

Yetkili AB Temsilcisi:

3.1 Dahil olan öğeler

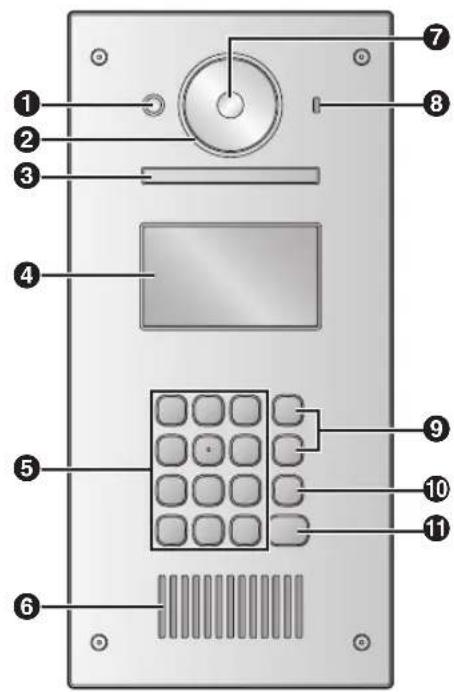

3.1.1 Lobi Istasyonu

Kurulum için gereken ilave öğeler için bkz. sayfa 11.

Öğe Adet
Gömme montaj kutusu	1
Vida (lobi istasyonunu gömme montaj kitusuna yerleştirmek için)4 mm × 25 mm	4
Altıgen anahtar	1
Güç kaynağı ünitesiVL-PS240	1
Vida (güç kaynağı ünitesini monte etmek için)4 mm × 40 mm[IMAGE]	2
Kablo tutucu (AC ve DC kabloları sabitlemek için)[IMAGE]	2

3.1.2 Kumanda Kutusu

Öğe Adet
Vida (kutuyu monte etmek için)3,8 mm × 20 mm	2
Kablo tutucu (bağlı data kablolarını sabitlemek için)	1
Güç kaynağı ünitesiVL-PS240	1
Vida (güç kaynağı ünitesini monte etmek için)4 mm × 40 mm[IMAGE]	2
Kablo tutucu (AC ve DC kabloları sabitlemek için)	2

3.1.3 Dağıtım Kutusu

Öğe Adet
Vida (kutuyu monte etmek için)3,8 mm × 20 mm	2
Kablo tutucu (bağlı data kablolarını sabitlemek için)	1
Güç kaynağı ünitesiVL-PS240	1
Vida (güç kaynağı ünitesini monte etmek için)4 mm × 40 mm[IMAGE]	2
Kablo tutucu (AC ve DC kabloları sabitlemek için)	2

3.1.4 Asansör Kumandası

Öğe Adet
Vida (kutuyu monte etmek için)3,8 mm × 20 mm	2
Kablo tutucu (bağlı data kablolarını sabitlemek için)	1
Güç kaynağı ünitesiVL-PS240	1
Vida (güç kaynağı ünitesini monte etmek için)4 mm × 40 mm	2
Kablo tutucu (AC ve DC kabloları sabitlemek için)	2

3.1.5 Uzatma Kutusu

Öğe Adet
Vida (kutuyu monte etmek için)3,8 mm × 20 mm	2
Kablo tutucu (bağlı data kablolarını sabitlemek için)	1
Güç kaynağı ünitesiVL-PS240	1
Vida (güç kaynağı ünitesini monte etmek için)4 mm × 40 mm[IMAGE]	2
Kablo tutucu (AC ve DC kabloları sabitlemek için)	2

3.1.6 İlave öğeler

Aşağıdaki öğeler kurulum için ayrıca gereklidir ve içeriğe dahil değildir.

– Elektrik kabloları

Güç kaynağı ünitelerini lobi istasyonlarına, kumanda kutusuna, dağıtım kutularına ve asansör kumandalarına bağlamak için kullanılır. Detaylar için, bkz. sayfa 31.

– Sinyal kabloları

Lobi istasyonlarını, kumanda kutusunu, dağıtım kutularını, asansör kumandasını, ana monitörleri ve diğer cihazları bağlamak için kullanılır. Detaylar için, bkz. sayfa 31.

- SD kart

Sistem olay bilgilerini günlüke kaydetmek için kullanılır. Detaylar için, bkz. sayfa 55.

3.2 Cihaz diyagramları

3.2.1 Lobi Istasyonu

Önden görünüm

① Isı sensörü Bir ziyaretçi algılandığında ekranı açar.
② Mercek kapağı
3 Işık Karanlık ortamlarda nesneleri aydınlatır.
4 Ekran
⑤ Tuş takımı
⑥ Hoparlör
⑦ Kamera merceği
8 Mikrofon
⑨ Arama düğmeleri (▲ ve ▼ Ekranda gösterilen öğeleri seçmek için kullanılır.
⑩ iptal düğmesi (X)
⑪ Arama düğmesi (△)

① Sifirlama düğmesi ( ) Lobi istasyonunu yeniden başlatırken kullanılır.
② İşlev düğmesi ( •••) Yalnızca dahili kullanım için.
③ Güç anahtarı
④ DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
⑤ Güç kaynağı için bağlantı terminalleri
⑥ USB bağlantı noktası Yalnızca dahili kullanım için.
⑦ Harici kamera için eşeksenli konektör
⑧ Elektrikli kilit için bağlantı terminalleri (çıkış) (K-OUT) Elektrikli kilide sinyal göndermek için kullanılır.
⑨ Erişim kumandası için bağlantı terminalleri (giriş) (K-IN) Erişim kumandasından sinyal almak için kullanılır.
⑩ Kumanda kutusu için bağlantı terminalleri (V700)

3.2.2 Kumanda Kutusu

① Güç göstergesi (POWER) Bkz. 5.10.1 Kumanda kutusu göstergeleri (sayfa 57).
② Erişim göstergesi (ACCESS) Bkz. 5.10.1 Kumanda kutusu göstergeleri (sayfa 57).
③ Lobi istasyonları için bağlantı terminalleri
④ Asansör kumandaları için bağlantı terminalleri
⑤ USB bağlantı noktası (tozdan koruyucu kapağın altında) USB 2.0, standart-B konektör. Bilgisayarla programlama için kullanılır.
⑥ SD kart yuvası Sistem günlükünü kaydetmek için kullanılır.
⑦ Dağıtım kutuları için bağlantı terminalleri
⑧ PBX'e bağlantı için RJ11 jak
⑨ Harici TV monitorü için eşeksenli konektör
10 Sifirlama düğmesi ( • ) Kumanda kutusunu yeniden başlatırken kullanılır.
İşlev düğmesi ( ••) Yalnızca dahili kullanım için.
⑫ Güç anahtarı
⑬ DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
14 DC güç kaynağı için bağlantı terminalleri

3.2.3 Dağıtım Kutusu

① Güç göstergesi (POWER) Bkz. 5.10.2 Dağıtım kutusu göstergeleri (sayfa 57).
② Erişim göstergesi (ACCESS) Bkz. 5.10.2 Dağıtım kutusu göstergeleri (sayfa 57).
③ Ana monitörler için bağlantı terminalleri
4 Kumanda kutusu veya dağıtım kutusu için bağlantı terminalleri (giriş)
⑤ DIP anahtarlar Bkz. sayfa 32.
⑥ Ana monitörler için bağlantı terminalleri
⑦ Dağıtım kutusu için bağlantı terminalleri (çıkış)
⑧ Sonlandırma anahtarı Bkz. sayfa 32.

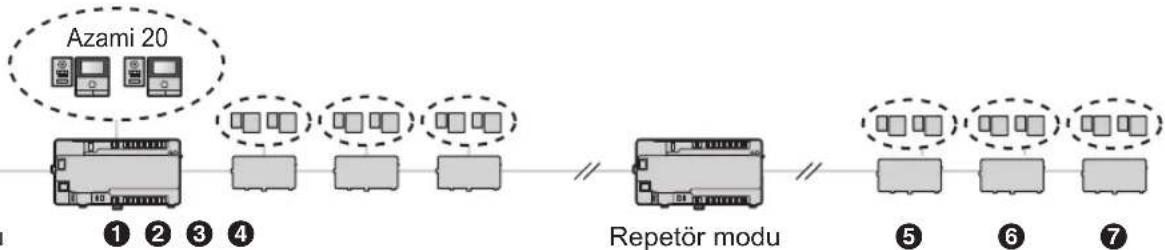

⑨ Repetör anahtarı Bkz. sayfa 32.
10 Sıfırlama düğmesi ( •) Dağıtım kutusunu yeniden başlatırken kullanılır.
İşlev düğmesi ( •••) Yalnızca dahili kullanım için.
⑫ Güç anahtarı
⑬ DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
14 DC güç kaynağı için bağlantı terminalleri

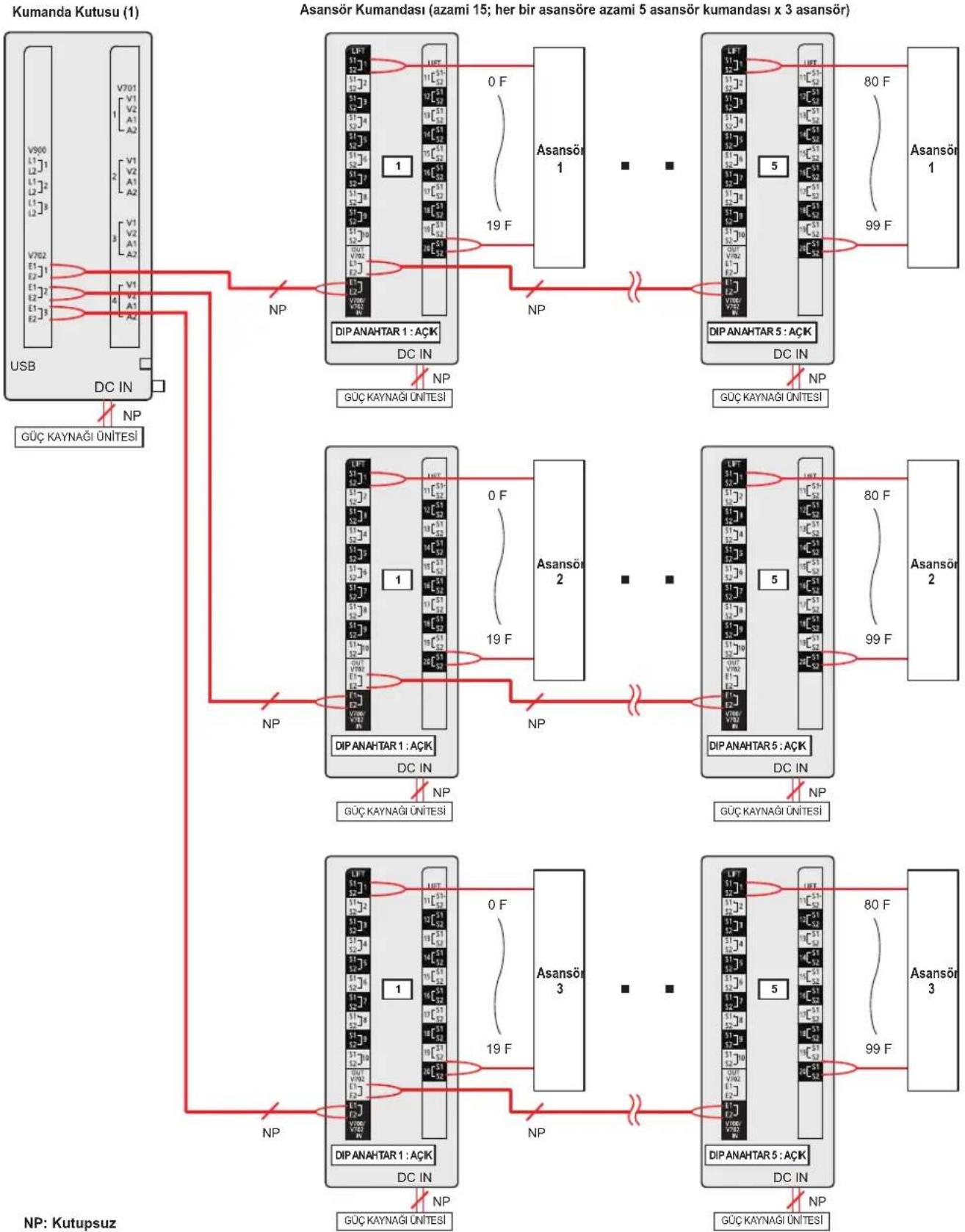

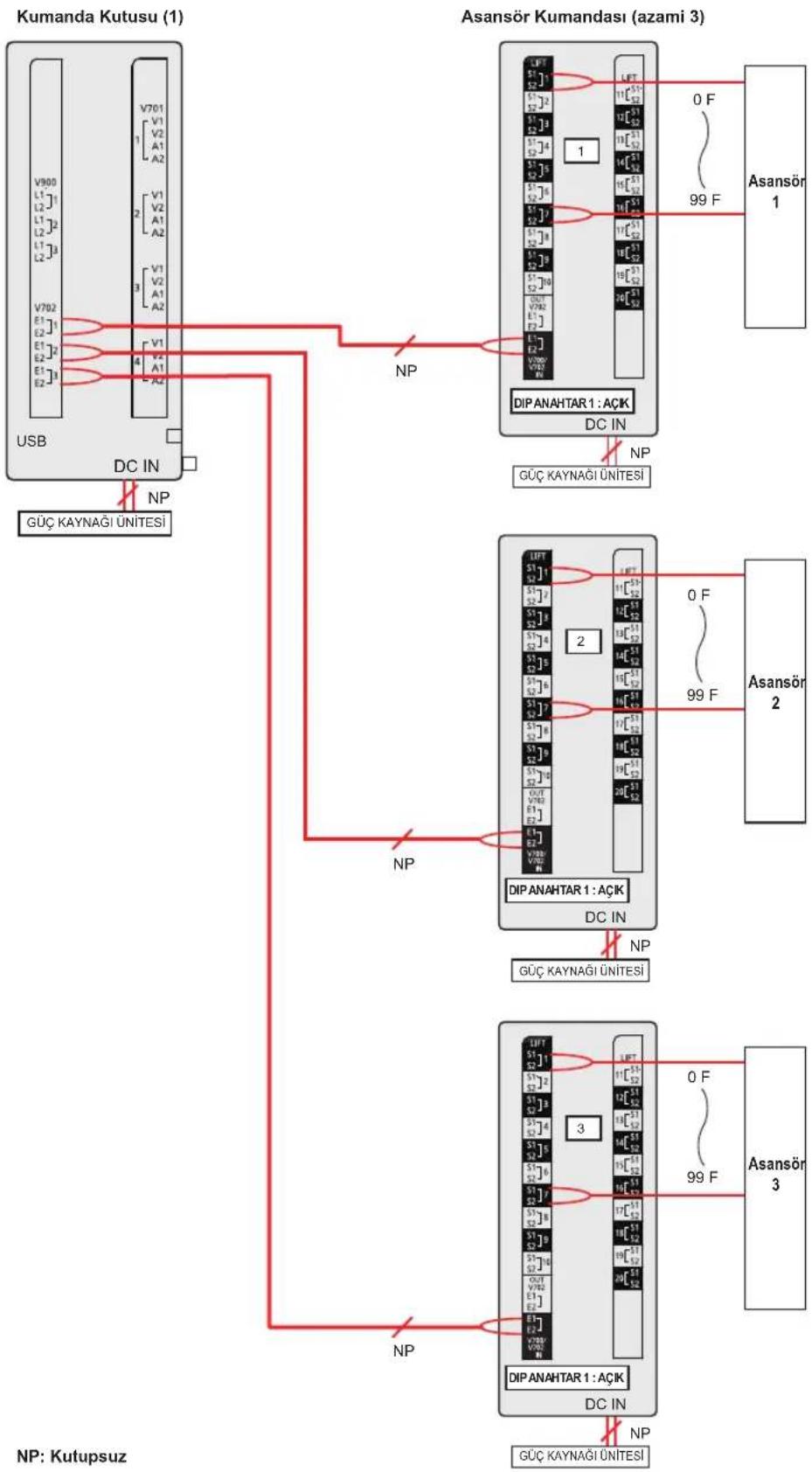

3.2.4 Asansör Kumandası

① Güç göstergesi (POWER) Bkz. 5.10.3 Asansör kumandası göstergeleri (sayfa 57).
② Erişim göstergesi (ACCESS) Bkz. 5.10.3 Asansör kumandası göstergeleri (sayfa 57).
③ Asansörler için bağlantı terminalleri
4 Asansör kumandası için bağlantı terminalleri (çıkış) Asansör kumandasına sinyal göndermek için kullanılır.
⑤ Kumanda kutusu veya asansör kumandası için bağlantı terminalleri (giriş) Kumanda kutusu veya asansör kumandasından sinyal almak için kullanılır.
⑥ DIP anahtarlar Bkz. sayfa 35.
⑦ Asansörler için bağlantı terminalleri
⑧ Sıfırlama düğmesi ( • ) Asansör kumandasını yeniden başlatırken kullanılır.
⑨ İşlev düğmesi ( •••) Yalnızca dahili kullanım için.
⑩ Güç anahtarı
DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
⑫ DC güç kaynağı için bağlantı terminalleri

3.2.5 Uzatma Kutusu

① Güç göstergesi (POWER) Bkz. 5.10.4 Uzatma kutusu göstergeleri (sayfa 58).
② Erişim göstergesi (ACCESS) Bkz. 5.10.4 Uzatma kutusu göstergeleri (sayfa 58).
③ Lobi istasyonları için bağlantı terminalleri
4 DIP anahtarlar Bkz. sayfa 36 ve sayfa 55.
⑤ Kumanda kutusu için bağlantı terminalleri
⑥ Yalnızca dahili kullanım için
⑦ Sifirlama düğmesi ( • ) Uzatma kutusunu yeniden başlatırken kullanılır.
⑧ İşlev düğmesi ( ••) Yalnızca dahili kullanım için.
⑨ Güç anahtarı
10 DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
fı DC güç kaynağı için bağlantı terminalleri

3.3 Teknik özellikler

Lobi Istasyonu (VL-V900)

Güç kaynağı Güç kaynağı ünitesi	(VL-PS240: 220 – 240 V AC, 0,2 A, 50 / 60 Hz)24 V DC, 0,2 A
Güç tüketimi Bekleme: Yaklaşık	1,9 WÇalışma: Yaklaşık 4,5 W
Boyutlar (mm)(yükseklik × genişlik × derinlik)	Yaklaşık 373 × 179 × 2,5 (duvara gömülü kısımlar hariç)
Kütle (ağırlık) Yaklaşık 2,0 kg
Çalışma ortamı Lobi istasyonu için ortam sıcaklığı: yaklaşık -10 °C ila +55 °CGüç kaynağı ünitesi için ortam sıcaklığı: yaklaşık 0 °C ila +50 °CBağıl nem: azami %90 (yoğuşmasız)(dış mekan kurulumu mevcuttur; güç kaynağı ünitesi yalnızca iç mekanda kullanım içindir)
Ekran Yaklaşık 10,92 cm (4,3 inç)	monokrom ekran (beyaz arka aydınlatmalı LCD)Tarih, ziyaretçiler tarafından girilen oda numarası, kullanımı, daire sakinlerinin adını veözel öğeyi görüntüler
Kurulum şekli Gömme montaj (gömme montaj kutusu sağlanır)
Harici malzeme Paslanmaz çelik	(kısmen ABS ve PC)
Konuşma şekli Eller serbest
Isı sensörü	Piroelektrik sensör kuruludur (insan vücudunu algılar, istasyonların bir bölümü aydınlanır)
Görüntü sensörü 6,35 mm (1/4 inç) CMOS sensör (yaklaşık 1M piksel)
Görüş açısı Süper geniş görüş (Y: yaklaşık 170^ / D: yaklaşık 115^ )
Minimum aydınlatma 1 lx
Aydınlatma şekli Beyaz renkli LED ışıklar
Su geçirmezlik özelliği IP55
Vandalizme dayanıklılık özel-liği	IK07 ile uyumlu
Ekran dilleri	Türkçe

Kumanda Kutusu (VL-V700)

Güç kaynağı Güç kaynağı ünitesi	(VL-PS240: 220 – 240 V AC, 0,2 A, 50 / 60 Hz)24 V DC, 0,2 A
Güç tüketimi Bekleme: Yaklaşık	3,5 WÇalışma: Yaklaşık 3,7 W
Boyutlar (mm)(yükseklik × genişlik × derinlik)	Yaklaşık 210 × 108,5 × 52,5 (çıkıntı yapan kısımlar hariç)
Kütle (ağırlık) Yaklaşık 400 g
Çalışma ortamı Ortam sıcaklığı:	yaklaşık -10 °C ila +50°CGüç kaynağı ünitesi için ortam sıcaklığı: yaklaşık 0 °C ila +50°CBağıl nem: azami %90 (yoğuşmasız)Yalnızca iç mekanda kurulum
Kurulum şekli Duvara monte edilir veya DIN rayına takılır
Harici malzeme ABS (alev geciktirici ABS reçine)
Günlük Metin günlük
Desteklenen işlevler • USB 2.0	bağlantısı (bilgisayara)Desteklenen işletim sistemleri: Microsoft® Windows® 7, Windows 8, Windows 8.1, Windows 10Tarih ve saat ayarı (SS:DD GG/AA/YYYY)Daire sakinlerinin adı, oda numarası ve monitor ayarının indirilmesi/yüklenmesiSistem yapılandırma verisinin dışa aktarılmasıSistemdeki ekipman durumu tahminiKullanım ayarı (Terminal, terminal ve kamera adı, şifre ve daha fazlası)Desteklenen dil: İngilizce (yöneticiler için)Azami 1 video çıkışı (NTSC)RJ-11 PBX terminal işlevi (istasyonu korumak için PBX sistemine bağlanır)
Bağlanırlık Lobi istasyonlarına
Dağıtım kutusunaAsansör kumandasınaMonitörePBX’eUSB	Bağlanabilir istasyon sayısı: 3Data kablosu: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)Bağlanabilir istasyon sayısı: doğrudan 4 (repetörler dahil)Kablo: 2 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)Bağlanabilir istasyon sayısı: doğrudan 3Kablo: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)Bağlanabilir istasyon sayısı: 1 (NTSC)Mesafe: kamera özelliğine bağlıdırRJ-11 jakMesafe: PBX özelliği ile uyumludurUSB 2.0, standart-B konektör
SD kart	4–64 GB SDHC / SDXC hafıza kartı desteklenir
Tüm sistem kapasitesi ● Lobi istasyonu (VL-V900): azami 3● Ana monitor (VL-MW251, VL-MVN511, VL-MV26): azami 560(Maksimum, her kol icin, 7 dağıtım kutusu, 1 repetör ve 140 ana monitor bağlanabilir.)● Asansör kumandası (VL-V702): azami 3 şube, toplam azami 15 asansör kumandası● Koruma istasyonları: azami 4 (PBX sistemine bağlanması durumunda)

Dağıtım Kutusu (VL-V701)

Güç kaynağı Güç kaynağı ünitesi	(VL-PS240: 220 – 240 V AC, 0,2 A, 50 / 60 Hz)24 V DC, 0,1 A
Güç tüketimi Bekleme: Yaklaşık	1,2 WÇalışma: Yaklaşık 2,0 W
Boyutlar (mm)(yükseklik × genişlik × derinlik)	Yaklaşık 210 × 108,5 × 52,5 (çıkıntı yapan kısımlar hariç)
Kütle (ağırlık) Yaklaşık 400 g
Çalışma ortamı Ortam sıcaklığı:	yaklaşık -10 °C ila +50 °CGüç kaynağı ünitesi için ortam sıcaklığı: yaklaşık 0 °C ila +50 °CBağıl nem: azami %90 (yoğuşmasız)Yalnızca iç mekanda kurulum
Kurulum şekli Duvara monte edilir veya DIN rayına takılır
Harici malzeme ABS (alev geciktirici ABS reçine)
Bağlanırlık Ana monitöre	Bağlanabilir istasyon sayısı: 20Data kablosu: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)Kumanda kutusunaBağlanabilir istasyon sayısı: 1Data kablosu: 2 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)Dağıtım kutusunaBağlanabilir istasyon sayısı: 1Data kablosu: 2 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)

Asansör Kumandası (VL-V702)

Güç kaynağı Güç kaynağı ünitesi	(VL-PS240: 220 – 240 V AC, 0,2 A, 50 / 60 Hz)24 V DC, 0,2 A
Güç tüketimi Bekleme: Yaklaşık 0,4 WÇalışma: Yaklaşık 4,4 W
Boyutlar (mm)(yükseklik × genişlik × derinlik)	Yaklaşık 210 × 108,5 × 52,5 (çıkıntı yapan kısımlar hariç)
Kütle (ağırlık) Yaklaşık 400 g
Çalışma ortamı Ortam sıcaklığı: yaklaşık -10 °C ila +50 °CGüç kaynağı ünitesi için ortam sıcaklığı: yaklaşık 0 °C ila +50 °CBağıl nem: azami %90 (yoğuşmasız)Yalnızca iç mekanda kurulum
Kurulum şekli Duvara monte edilir veya DIN rayına takılır
Harici malzeme ABS (alev geciktrici ABS reçine)

3. Hazırlık

Bağlanırlık Kumanda kutusuna

Bağlanabilir istasyon sayısı: 1Data kablosu: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırMesafe: azami 200 m (1,2 mm kalınlık durumunda)AsansöreAsansöre giden çıkış sayısı: 20Asansör kumandasınaAsansör kumandasına giden çıkış sayısı: 1

Uzatma Kutusu (VL-V703)

Güç kaynağı Güç kaynağı ünitesi	(VL-PS240: 220 – 240 V AC, 0,2 A, 50 / 60 Hz)24 V DC, 0,1 A
Güç tüketimi Bekleme: Yaklaşık	1,5 WÇalışma: Yaklaşık 1,5 W
Boyutlar (mm)(yükseklik × genişlik × derinlik)	Yaklaşık 210 × 108,5 × 52,5 (çıkıntı yapan kısımlar hariç)
Kütle (ağırlık) Yaklaşık 350 g
Çalışma ortamı Ortam sıcaklığı: yaklaşık -10 °C ila +50 °CGüç kaynağı ünitesi için ortam sıcaklığı: yaklaşık 0 °C ila +50 °CBağıl nem: azami %90 (yoğuşmasız)Yalnızca iç mekanda kurulum
Kurulum şekli Duvara monte edilir veya DIN rayına takılır
Harici malzeme ABS (alev geciktirici ABS reçine)
Bağlanırlık Lobi istasyonlarına	Bağlanabilir istasyon sayısı: 6Data kablosu: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırKumanda kutusunaBağlanabilir istasyon sayısı: 1Data kablosu: 1 çift PE yalıtımı, bir iletkenin kalınlığı 0,65 – 1,2 mm arasındadırNot:● Bir uzatma kutusu bağlandığında, lobi istasyonundan kumanda kutusuna giden mak-simum data kablosu uzunluğu değişmez.

4.1 Kurulum uyarıları

DİKKAT

• Herhangi bir kablolama işlemi gerçekleştirmeden önce devre kesicideki gücü kapattığınızdan emin olun.
• AC ve DC kablolarını her zaman doğru bağlantı terminallerine bağlayın. AC ve DC kablolarının yanlış bağlanması güç kaynağı ünitesine hasar verebilir.
• Güç kablolarının bağlantılarının kesilmesini ve elektrik çarpmasını önlemek için güç kablolarını kablo tutucularla (aksesuar) sabitleyin ve kablo kapaklarını takın.
• Eğer kablolama dış mekandaysa, bir koruma borusu veya akım koruyucu kullanın.
• Eğer kablolama yer altındaysa, bir koruma borusu kullanın ve yer altına herhangi bir bağlantı yapmayın.
• Ürünün duvardan düşmesini önlemek için kurulumu bu belgedeki talimatlara uyarak güvenli bir şekilde yapın. Alçı panel, hafif gaz beton (ALC), beton blok veya tahta panel gibi düşük dayanımlı duvarlara (18 mm'den ince) kurulumdan kaçının.

4.2 Güç Kaynağı Ünitesinin Kurulumu

Kurulum için aşağıdaki 2 yöntem kullanılabilir.

– DIN rayina monte etme

– duvara doğrudan takma

Kurulum konumu hakkında

• Cihaz bir elektrik paneli veya kabini içerisinde kurulmalıdır.
• Kolayca erişilebilir bir bağlantı kesme aygıtı ekipmanın dışına konulmalıdır.
  – Harici devre kesici cihaz onaylı olmalıdır ve 3 mm veya daha fazla kaçak ve açıklık mesafesi bulunmalıdır.

Elektrik kablolarının bağlanması (AC ve DC kablolar)

Güç kaynağı ünitesini (aksesuar) ve AC ve DC kabloları (kullanıcı tedarik eder) bağlayın.

1. AC ve DC kabloları aşağıdaki gibi sıyırın:

AC kablo DC kablo
45 mm 7 mm	25 mm 7 mm

1. Vidalari (①) çıkarın ve sonra kablo kapaklarını (②) çıkarın.

1. AC kabloyu güç ünitesinin üstündeki AC IN terminaline ve DC kabloyu güç kaynağı ünitesinin altındaki DC OUT terminaline bağlayın, ardından sağlam bir şekilde vidaları sıkın (③).

Önden görünüm*1

*1 Kablo kapakları çıkarıldığındaki görünüm.

- Önerilen tork:

- AC terminali: 0,4 N·m {4,1 kgf·cm}

- DC terminali: 0,45 N·m {4,6 kgf·cm}

DİKKAT

- AC ve DC kabloları terminallere sıkı bir şekilde tamamen takın. Eğer kablolar tamamen takılı değilse ısı oluşabilir.

1. AC ve DC kabloları (çift kaplamalı alan) güç kaynağı ünitesine sıkıca yerleştirmek için kablo tutucuları (aksesuar) kullanın.
2. Kablo kapaklarını (②) tekrar takmayı unutmayın ve sonra vidaları sağlam bir şekilde sıkın (①).

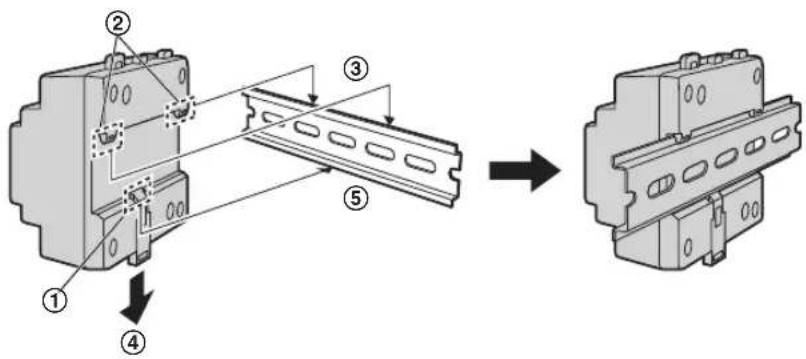

DIN rayina monte etme

Kanca (①) alt kısımda olacak şekilde aşağıdaki prosedürde anlatılan sırayı izleyin.

1. Üst kancaları (②) DIN rayına (③) takın.
2. Mandalı aşağıya çekip tutun (④).
3. Alt kancayı (①) DIN rayına (⑤) yerleştirin.

Duvara doğrudan takma

Verilen 2 vidayı (①) kullanarak güç kaynağı ünitesini duvara sağlam bir şekilde takın.

4.3 Lobi Istasyonu Kurulumu

Kurulum öncesinde

• Lobi istasyonunu aşağıdaki konumlara kurmayın. Arıza veya iletişim bozukluğu riski oluşabilir.
  – Titreşim, darbe veya yankı oluşan yerler.
  – Yoğun şekilde toz, hidrojen sülfür, amonyak, sülfür veya zehirli gazların yanındaki yerler.
  – Aşırı duman, toz ve yüksek sıcaklığın bulunduğu yerler.
  – Doğrudan güneş ışığına maruz kalan yerler.
  – Arka planın çoğunun gökyüzü olduğu yerler.
  – Arka planın beyaz duvar olduğu veya doğrudan güneş ışığının üstünden yansıma yapacağı yerler.

Lobi istasyonunun kurulum konumu ve kamera mesafesi

Kamera 0° ile ileriye doğru bakarken görüntüler. Örnek: Kurulum yüksekliği 1500 mm.

- Burada gösterilen ölçüler ve açılar referans amaçlıdır ve ortama bağlı olarak değişebilir.

Yandan görünüm

Üstten görünüm (yukarıdan bakıldığında görünüm)

Not:

- Lobi istasyonunu, lobi istasyonu kuvvetli ışığa maruz kalmayacak şekilde kurun. Lobi istasyonu üzerinde güçlü bir ışık parıldaması varsa, ziyaretçinin yüzü ayırt edilmeyebilir.

Kurulum

1. Gömme montaj kutusu için duvarda bir delik açın.

- Gömme montaj kutusunun duvar yüzeyinin delik açma boyutlarına dikkat edin.

Yandan görünüm

1. Gömme montaj kutusunun çıkarma deliklerini açın ve ardından bu deliklerden gerekli tüm kabloları ve data kablolarını (DC kablo, kumanda kutusu, erişim kumandası, elektrikli kilit vb için data kabloları) geçirin.

4.Data kablolarını ve kabloları lobi istasyonuna takın.

• Data kablolarını ve kabloları aşağıda gösterildiği gibi sıyırın.
• Kablolama şematik diyagramı için bkz. 4.5.1 Kablo şematikleri (sayfa 26).

① DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
② Güç kaynağı ünitesinden gelen DC kablo
③ DC kabloyu sağlamlaştırmak için kanca- lar
④ Harici kameradan gelen eşeksenli kablo
⑤ Kumanda kutusundan gelen data kablo-lari
⑥ Erişim kumandasından gelen data kab- loları
7 Elektrikli kilitten gelen data kabloları
⑧ Data kablosu serbest bırakma düğmesi
⑨ Bağlantı terminali

• Güç kaynağı ünitesinden gelen DC kabloyu bağlamak için kabloyu bağlantı terminallerine yerleştirirken kablo serbest bırakma düğmesine basın. (Kabloyu çıkarmak için dışarı doğru çekerken, düğmeye basın.) Kabloyu sıkıca yerleştirmek için kancaları kullanın.
• Data kablolarını bağlamak için, data kablosunu bağlantı terminaline yerleştirirken tornavida gibi sivri uçlu bir nesne ile data kablosu serbest bırakma düğmesine basın. (Data kablosunu çıkarmak için dışarı doğru çekerken, düğmeye basın.)
• Kullanılabilecek data kablolarının tipi ve uzunluğu hakkında bilgi için bkz. 4.5.2 Data kablosu tipi ve maksimum kablo uzunluğu (sayfa 31).

5.Lobi istasyonunu gömme montaj kutusuna takın.

4. Kurulum

1. Verilen 4 vidayı kullanarak lobi istasyonunu gömme montaj kutusuna sağlam bir şekilde yerleştirin. Vidaları sıkmak için verilen altıgen anahtarı kullanın.

Not:

- Su tahliye deliklerini kapatmayın.

Lobi istasyonunun kaydedilmesi

Kumanda kutusuna bağlandıktan sonra her lobi istasyonu için bu prosedürü bir defa yürütün.

1. Herhangi bir numara tuşuna basın.

2.【△】öğesine basın.

• Lobi istasyonu sisteme kaydedilir.
• Bir hata görüntülenirse, lobi istasyonu yine de sisteme kayıtlı olacaktır.

4.4 Kumanda Kutusu/Dağıtım Kutusu/Asansör Kumandası/Uzatma Kutusu Kurulumu

Kurulum için aşağıdaki 2 yöntem kullanılabilir.

– DIN rayina monte etme

– duvara doğrudan takma

Not:

• Kumanda kutusunu floresan lambalar ve motorlar gibi elektriksel parazit üreten cihazlardan uzakta tutun.
• Kurulum sırasında kumanda kutusunun USB bağlantı noktasını (sayfa 13) örten tozdan koruyucu kapağı çıkarmayın ve USB bağlantı noktasının içine herhangi bir döküntü düşmesini önlemek için USB bağlantı noktasını tamamen kapladığından emin olun.

DIN rayina monte etme

Kumanda kutusunu kancaları (②) kullanarak DIN rayına (①) monte edin.

Duvara doğrudan takma

Verilen 2 vidayı (①) kullanarak üniteyi duvara sağlam bir şekilde takın.

4.5 Kablo Bağlantıları

4.5.1 Kablo şematikleri

Not:

• Dağıtım kutusu anahtar ayarları hakkında bilgi için bkz. 4.5.4 Dağıtım kutusu anahtar ayarları (sayfa 32, 33 ve 34).
• Temel sistem örneği için gerekli dağıtım anahtar ayarları aşağıdaki gibidir.

– DIP anahtar: yalnızca 1 numaralı anahtarı "açık" konumuna getirin
– Sonlandırma anahtarı: "açık" konumuna getirin
– Repetör anahtar: "kapali" konumuna getirin

• Asansör kumandası DIP anahtar ayarları hakkında bilgi için bkz. sayfa 35.
• Data kablolarını bağlantı terminallerine tamamen yerleştirin. Data kablolarını yerleştirdikten sonra, sağlam bir şekilde bağlandığından emin olmak için her kabloyu hafifçe çekin.

Temel sistem örneği

Genişletilmiş sistem örneği

Uzatma kutusu ile genişletilmiş sistem örneği

    subgraph Asansör Kumandası (Röle için azami 15)
        O["DIP ANAHTAR 1: AÇIK DC IN"] --> P["GÜÇ KAYNAĞI ÜNTESİ"]
        P --> Q["LP"]
        Q --> R["GÜÇ KAYNAĞI ÜNTESİ"]

    subgraph Dağitim Kutusu (azami 28) Repetör (azami 4)
        S["DIP ANAHTAR 1: AÇIK DC IN"] --> T["GÜÇ KAYNAĞI ÜNTESİ"]
        T --> U["LP"]
        U --> V["GÜÇ KAYNAĞI ÜNTESİ"]

        W["DIP ANAHTAR 1: AÇIK DC IN"] --> X["GÜÇ KAYNAĞI ÜNTESİ"]
        X --> Y["LP"]
        Y --> Z["GÜÇ KAYNAĞI ÜNTESİ"]

        AA["DIP ANAHTAR: TÜMÜ KAPALU DC IN"] --> AB["GÜÇ KAYNAĞI ÜNTESİ"]
        AB --> AC["LP"]
        AC --> AD["GÜÇ KAYNAĞI ÜNTESİ"]

        AE["DAPITIM KUTUSUNA (GİRİŞ)"] --> AF["LP"]
        AF --> AG["GÜÇ KAYNAĞI ÜNTESİ"]

    end

    subgraph Oda üniteleri (azami 560)
        AH["Ana Monitor Kapı İstasyonu"] --> AI["NP"]
        AI --> AJ["NP"]
        AJ --> AK["NP"]
        AK --> AL["NP"]
        AL --> AM["NP"]
        AM --> AN["NP"]
        AN --> AO["NP"]
        AO --> AP["NP"]
        AP --> AQ["NP"]
        AQ --> AR["NP"]
        AR --> AS["NP"]
        AS --> AT["NP"]
        AT --> AU["NP"]
        AU --> AV["NP"]
        AV --> AW["NP"]
        AW --> AX["NP"]
        AX --> AY["NP"]
        AY --> AZ["NP"]
        AZ --> BA["NP"]
        BA --> BB["NP"]
        BB --> BC["NP"]
        BC --> BD["NP"]
        BD --> BE["NP"]
        BE --> BF["NP"]
        BF --> BG["NP"]
        BG --> BH["NP"]
        BH --> BI["NP"]
        BI --> BJ["NP"]
        BJ --> BK["NP"]
        BK --> BL["NP"]
        BL --> BM["NP"]
        BM --> BN["NP"]
        BN --> BO["NP"]
        BO --> BP["NP"]
        BP --> BQ["NP"]
        BQ --> BR["NP"]
        BR --> BS["NP"]
        BS --> BT["NP"]
        BT --> BU["NP"]
        BU --> BV["NP"]
        BV --> BW["NP"]
        BW --> BX["NP"]
        BX --> BY["NP"]
        BY --> BZ["NP"]
        BZ --> CA["NP"]
        CA --> CB["NP"]
        CB --> CC["NP"]
        CC --> CD["NP"]
        CD --> CE["NP"]
        CE --> CF["NP"]
        CF --> CG["NP"]
        CG --> CH["NP"]
        CH --> CI["NP"]
        CI --> CJ["NP"]
        CJ --> CK["NP"]
        CK --> CL["NP"]
        CL --> CM["NP"]
        CM --> CN["NP"]
        CN --> CO["NP"]
        CO --> CP["NP"]
        CP --> CQ["NP"]
        CQ --> CR["NP"]
        CR --> CS["NP"]
        CS --> CT["NP"]
        CT --> CU["NP"]
        CU --> CV["NP"]
        CV --> CW["NP"]
    end

*1 Uzatma kutusundan kumanda kutusuna data kablolarını bağlarken yalnızca bağlantı noktası 1'e bağlayın.

Asansör kumandası kablolama örneği (röle sinyalleşmesi)
        direction TB
        NP -->|NP| D["DIP ANAHTAR 1 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| E["Asansör 1"]
        NP -->|NP| F["DIP ANAHTAR 5 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| G["Asansör 1"]
        NP -->|NP| H["DIP ANAHTAR 1 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| I["Asansör 2"]
        NP -->|NP| J["DIP ANAHTAR 5 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| K["Asansör 2"]
        NP -->|NP| L["DIP ANAHTAR 1 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| M["Asansör 3"]
        NP -->|NP| N["DIP ANAHTAR 5 : ACIK DC IN"]
        NP -->|GUC KAYNAĞI UNITESİ| O["Asansör 3"]
    end

Asansör kumandası kablolama örneği (ikili sinyalleşme)
4.5.2 Data kablosu tipi ve maksimum kablo uzunluğu

Kablolama yolu Data kablosu çapı Maks. uzunluk
Kumanda kutusu		Lobi istasyonu	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Kumanda kutusu		Dağıtım moduEn uzaktaki dağıtım kutusu	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Kumanda kutusu		Repetör moduRepetör olarak çalışan dağıtım kutusu	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Repetör modu Dağıtım modu
Repetör olarak çalışan dağıtım kutusu		En uzaktaki dağıtım kutusu	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Dağıtım kutusu		Ana monitor	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Kumanda kutusu		En uzaktaki asansör kumandası	0,65 mm (22 AWG) yaklaşık 100 m
			1,2 mm (17 AWG) yaklaşık 200 m
Güç kaynağı ünitesi		Lobi istasyonuKumanda kutusuDağıtım kutusuAsansör kumandası	0,65 mm (22 AWG) yaklaşık 10 m
			2 mm (12 AWG) yaklaşık 20 m
Güç kaynağı ünitesi		AC güç kaynağı	1,2 mm (17 AWG)
			2 mm (12 AWG)
Lobi istasyonu		Elektrikli kilit	0,5 mm (24 AWG)
			1,2 mm (17 AWG)

Kablolamayı seçerken aşağıdaki dilere dikkat edin

• PE (polietilen) yalıtımlı PVC kılıfı bulunan 2 iletkenli (katı bakır) kablolama kullanın. Orta kapasiteli, korumasız kablo önerilir.
• Bu ekipmanla onaylı bir güç kaynağı kablo sistemi kullanılmalıdır. İlgili ulusal kurulum ve/veya ekipman düzenlemeleri göz önüne alınmalıdır. IEC 60227'ye göre, normal polivinil klorür esnek kablo sisteminden daha hafif olmayan onaylı bir güç kaynağı kablo sistemi.
• Elektrikli kilidi elektrikli kilit bağlantı terminaline (K-OUT) bağlarken, aşağıdaki kurallara uyan bir cihaz seçin.
• N/C [N/K] veya N/O [N/A] kuru kontak
• 12 V AC/DC, 1 A'den az
• Bir uzatma kutusu bağlandığında, lobi istasyonundan kumanda kutusuna giden maksimum data kablosu uzunluğu değişmez.

Kumanda kutusunu PBX'e bağlarken

Analog dahili telefonları bağlamak için PBX özelliklerine başvurun.

4.5.3 Kumanda Kutusu/Dağıtım Kutusu/Asansör Kumandası/Uzatma Kutusu için kablo bağlantısı

Data kablolarını ve kabloları bağlarken aşağıdaki dilere başvurun.

• Data kablolarını ve kabloları aşağıda gösterildiği gibi sıyırın.
• Kablolama şematik diyagramı için bkz. 4.5.1 Kablo şematikleri (sayfa 26).

① Data kablosu serbest bırakma düğmesi
② Bağlantı terminali
③ Diğer cihazlardan/cihazlara data kablo-su bağlantıları
4 DC güç kaynağı kablosu için kablo serbest bırakma düğmesi
⑤ Güç kaynağı ünitesinden gelen DC kablo
⑥ Kablo tutucu (aksesuar)

• Güç kaynağı ünitesinden gelen DC kabloyu bağlamak için kabloyu bağlantı terminallerine yerleştirirken kablo serbest bırakma düğmesine basın. (Kabloyu çıkarmak için dışarı doğru çekerken, düğmeye basın.) Kabloyu sıkıca yerleştirmek için kancaları kullanın.
• Data kablolarını bağlamak için, data kablosunu bağlantı terminaline yerleştirirken tornavida gibi sivri uçlu bir nesne ile data kablosu serbest bırakma düğmesine basın. (Data kablosunu çıkarmak için dışarı doğru çekerken, düğmeye basın.)
• Kullanılabilecek data kablolarının tipi ve uzunluğu hakkında bilgi için bkz. 4.5.2 Data kablosu tipi ve maksimum kablo uzunluğu (sayfa 31).

4.5.4 Dağıtım kutusu anahtar ayarları

Dağıtım kutusunda, dağıtım kutusunun nasıl çalışacağını belirleyen 3 tip anahtar bulunur.

DIP anahtarlar

DIP anahtarlar koldaki her dağıtım kutusunun dağıtım kutusu numarasını (1–7) belirler.

Sonlandırma anahtarı

Koldaki en son dağıtım kutusu için bu anahtarı "açık" konumuna getirin. Koldaki diğer tüm dağıtım kutuları için bu anahtarı "kapalı" konumuna getirin.

Repetör anahtarı

Dağıtım kutusunun dağıtım modu veya repetör modunda kullanılmasını belirler.

Dağıtım modunda, dağıtım kutuları seri olarak bağlanır (her kol için azami 7) ve her dağıtım kutusuna azami 20 ana monitör bağlanabilir. Repetör modunda, dağıtım kutuları seri olarak bağlanır (her kol için azami 7) ve koldaki bir dağıtım kutusu yalnızca sinyalleri bir dağıtım kutusundan diğerine aktarabilir. Bu durum 2 dağıtım kutusu arasındaki maksimum mesafeyi uzatmak istediğinizde yararlıdır. Repetör modunda kullanılan bir dağıtım kutusuna ana monitör bağlanamaz.

Not:

• Çalışma sorunlarını veya diğer sorunların oluşmasını önlemeye yardımcı olmak için, kablolamayı tamamladıktan sonra anahtar ayarlarını tekrar kontrol edin.
• Kurulum sonrasında sorunlar oluşursa, 7.1 Temel sorun giderme (sayfa 61) kısmına veya aşağıdaki web sitesine başvurun. http://panasonic.net/pcc/support/intercom/v900

Dağıtım modu örneği

Dağıtım kutusu	DIP anahtar*1	Repetör anahtari*2	Sonlandırma anahtari*3
1	ONOFF
2	ONOFF
3	ONOFF
4	ONOFF
5	ONOFF
6	ONOFF
7	ONOFF

*1 Her DIP anahtar ayarı, her kol için yalnızca bir kez kullanılabilir.

8 numaralı anahtar her zaman "kapalı" olarak ayarlanmalıdır.

Yalnızca bir DIP anahtarı "açık" konumundadır. Diğer tüm anahtarlar "kapalı" konumundadır.

*2 Dağıtım modunda, koldaki tüm dağıtım kutularının repetör anahtarları "kapalı" konumuna alınır.

*3 Koldaki son dağıtım kutusunun sonlandırma anahtarı "açık" konumuna alınır. Diğer tüm anahtarlar "kapalı" konumundadır.

Repetör modu örneği

Dağıtım kutusu	DIP anahtar*1	Repetör anahtari*2	Sonlandırma anahtari*3
1	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
2	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
3	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
4	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
Repetör modu*4	ONOFF1 2 3 4 5 6 7	(açık) (açık)
5	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
6	ONOFF1 2 3 4 5 6 7	(kapalı) (kapalı)
7	ONOFF1 2 3 4 5 6 7	(kapalı) (açık)

*1 Her DIP anahtar ayarı, her kol için yalnızca bir kez kullanılabilir.
8 numaralı anahtar her zaman "kapalı" olarak ayarlanmalıdır.
Yalnızca bir DIP anahtarı "açık" konumundadır. Diğer tüm anahtarlar "kapalı" konumundadır.
*2 Repetör modunda, koldaki bir dağıtım kutusunun repetör anahtarı "açık" konumuna alınır. Diğer tüm anahtarlar "kapalı" konumundadır.
Her kol için yalnızca bir dağıtım kutusu repetör modunda kullanılabilir.
Repetör moduna ayarlanan bir dağıtım kutusuna ana monitörler bağlanamaz.
*3 Koldaki son dağıtım kutusunun sonlandırma anahtarı "açık" konumuna alınır. Diğer tüm anahtarlar (repetör modunda çalışan dağıtım kutusu hariç) "kapalı" konumundadır.
*4 Repetör modunda çalışan dağıtım kutusu, kumanda kutusu ve dağıtım kutusu arasına veya 2 dağıtım kutusu arasına yerleştirilebilir.

4.5.5 Asansör kumandası DIP anahtar ayarları

Asansör kumandası asansöre sinyalleri göndermek için aşağıdaki yöntemleri destekler. Asansör kumandasının DIP anahtarlarını asansörün teknik özelliklerine göre ayarlayarak, sinyalleşme yöntemini seçin.

Röle sinyalleşmesi

Asansör kumandasının her bir bağlantı noktası asansörün bir katını kontrol eder. Her bir asansör kumandası 20 farklı katı kontrol edebilir; azami 5 asansör kumandası azami 100 farklı katı kontrol etmek için kullanılabilir.

Röle sinyalleşmesi kullanıldığında, DIP anahtarlar koldaki her bir asansör kumandasının asansör kumandası numarasını belirler.

İkili sinyalleşme

Bir asansör kumandası azami 100 farklı katı kontrol edebilir.

Normalde açık ve normalde kapalı bağlantılar

Hem röle sinyalleşmesi hem de ikili sinyalleşme için 8 numaralı DIP anahtar, bağlantıların normalde açık mı yoksa normalde kapalı mı olduğunu belirler.

Not:

- DIP anahtarları ayarladıktan sonra, röle sinyalleşmesi veya ikili sinyalleşmeyi kullanmak için sistemi de yapılandırmalısınız. [Lift Signal Mode] ayarını yapılandırmak için bilgisayarla programlama (sayfa 39), veya “ASANSÖR SİNYAL MODU” ayarını yapılandırmak için lobi istasyonu programlamayı (sayfa 45) kullanın.

Röle sinyalleşmesi örneği

Asansör kumandası	DIP anahtar*1	Katlar
1	ONOFF21 3 4 5 6 7 8	0–19(0 zemin kattır)
2	ONOFF1 2 3 4 5 6 7 8 8	20–39
3	ONOFF1 2 3 4 5 6 7 8 8	40–59
4	ONOFF1 2 3 4 5 6 7 8 8	60–79
5	ONOFF1 2 3 4 5 6 7 8 8	80–99

*1 1–5 anahtarları için, her bir anahtar ayarı bir kol için yalnızca bir kez kullanılabilir.
6 ve 7 numaralı anahtarlar her zaman "kapalı" olarak ayarlanmalıdır.
8 numaralı anahtar, bağlantıların normalde açık mı (anahtar "kapalı" konumdadır) veya normalde kapalı mı (anahtar "açık" konumdadır) olduğunu belirler.

İkili sinyalleşme örneği

Asansör kumandası	DIP anahtar*1	Katlar
1	ONOFF21 3 4 5 6 7 8	0–99(0 zemin kattır)

*1 2–7 numaralı anahtarlar her zaman "kapalı" olarak ayarlanmalıdır.

8 numaralı anahtar, bağlantıların normalde açık mı (anahtar "kapalı" konumdadır) veya normalde kapalı mı (anahtar "açık" konumdadır) olduğunu belirler.

4.5.6 Uzatma kutusu anahtar ayarları

Uzatma kutusunun DIP anahtarları yalnızca uzatma kutusu ve uzatma kutusuna bağlı lobi istasyonları için ayarları yapılandırırken kullanılır.

Ayarlar tamamlandığında, tüm DIP anahtarların "kapalı" konuma alındığından emin olun.

Uzatma kutusu ayarlarını yapılandırırken DIP anahtar ayarları hakkında bilgi için bkz. 5.6.2 Uzatma kutusu DIP anahtar ayarları (sayfa 55).

4.6 Diğer cihazların bağlanması

4.6.1 Elektrikli kilitlerin bağlanması

Bir elektrikli kilit lobi istasyonunun (sayfa 12) arka kısmında bulunan elektrikli kilit bağlantı terminaline bağlanabilir.

• Her bir lobi istasyonuna bir elektrikli kilit bağlanabilir.
• Bir elektrikli kilidi lobi istasyonuna bağladıktan sonra, ana monitörü kullanarak kapının uygun şekilde kilitlendiğini ve kilidinin açıldığı n onaylayın.

4.6.2 PBX'e bağlanılması

Kumanda kutusu bir Panasonic PBX'e bağlanabilir. Kumanda kutusunu PBX'in analog uzatma bağlantı noktasına bağlamak için, kumanda kutusunun (sayfa 13) yan kısmında bulunan RJ11 jakını kullanın. Daha fazla bilgi için yetkili Panasonic bayinize başvurun.

• Kumanda kutusu yalnızca bir Panasonic PBX'e bağlanabilir.
• PBX'e dahili telefonların nasıl bağlanacağı hakkında bilgi edinmek için PBX ile verilen kullanım talimatlarına bakın.
  – Tesis personeli, resepsiyonistler vb. tarafından kullanılmak üzere kumanda kutusuna PBX'in 4 dahili numarası kaydedilebilir.
• PBX'in bir dahili numarası, acil durum terminali olarak kullanılmak üzere kumanda kutusuna kaydedilebilir.
• Dijital bir PBX kullanıldığısa, dijital PBX'lerin sistem yazılımı indirilmeli ve kumanda kutusuna yüklenmelidir.
  – İndirme bilgileri aşağıdaki web sitesinde bulunur.
  http://panasonic.net/pcc/support/intercom/v900
• Sistem yazılımının yükseltilmesi hakkında bilgi için 5.8 Dijital PBX'ler için sistem yazılımının yükseltilmesi (sayfa 56) kısmına bakın veya yetkili Panasonic bayinize başvurun.

4.6.3 Asansörlere bağlantı

Bir asansör, asansör kumandasının (sayfa 14) yan kısmında bulunan asansör bağlantı terminallerine bağlanabilir. Asansörlerin asansör kumandasına nasıl bağlanacağı hakkında bilgi edinmek için asansör ile verilen kullanım talimatlarına bakın.

- Azami 3 asansöre kumanda edilebilir.

4.6.4 Kameraların bağlanması

Bir kamera lobi istasyonunun (sayfa 12) arka kısmında bulunan eşeksenli konektöre bağlanabilir.

• Her bir lobi istasyonuna bir konektör bağlanabilir.
• Uyumlu kameralar:
• PAL ve NTSC video sinyallerini destekleyen kameralar. Daha fazla bilgi için yetkili Panasonic bayinize başvurun.

4.6.5 Bir TV monitorünün bağlanması

Bir TV monitorü kumanda kutusunun (sayfa 13) yan kısmında bulunan eşeksenli konektöre bağlanabilir.

• Kumanda kutusuna bir TV monitorü bağlanabilir.
• Kumanda kutusunun TV monitörüne yalnızca NTSC video sinyallerini verebileceğini göz önünde bulundurun.
• Uyumlu TV monitorleri:
• NTSC video sinyallerini destekleyen TV monitörleri. Daha fazla bilgi için yetkili Panasonic bayinize başvurun.

4.7 Temel ayarlar

Sistemi kullanmadan önce yapılandırmanızı önerdiğimiz temel ayarların bir listesi aşağıda verilmiştir. Çoğu öğe bilgisayarla programlama kullanılarak yapılandırılabilir fakat başka programlama yöntemleri de mevcut olabilir. Ayrıntılar için programlama bölümüne (sayfa 39) bakın.

- Kumanda kutusu için

– Tarih ve saat

Bilgisayarla programlamayı kullanarak yapılandırın (5.2.7 Kumanda kutusunun tarih ve saat ayarı (sayfa 42))

– Oda numarası ve her oda için diğer bilgiler

Bilgisayarla programlamayı kullanarak yapılandırın (Control Box — Room settings (sayfa 42))

– Genel sistem ayarları

Bilgisayarla programlamayı kullanarak yapılandırın (Control Box — General settings (sayfa 43))

- Lobi istasyonları için

- Her bir lobi istasyonunda depolanan genel ayarlar

Bilgisayarla programlamayı kullanarak yapılandırın (Lobby Station 1–3 — General settings (sayfa 44))

- Her bir lobi istasyonunda depolanan oda numarası ve ad

Bilgisayarla programlamayı kullanarak yapılandırın (Lobby Station 1–3 — Room settings (sayfa 44))

- Dağıtım kutuları için

– DIP anahtar ayarları

Cihazın DIP anahtarlarını kullanarak yapılandırın (4.5.4 Dağıtım kutusu anahtar ayarları (sayfa 32))

- Asansör kumandaları için

– DIP anahtar ayarları

Cihazın DIP anahtarlarını kullanarak yapılandırın (4.5.5 Asansör kumandası DIP anahtar ayarları (sayfa 35))

– Her bir oda için asansör erişim izinleri

Bilgisayarla programlamayı kullanarak yapılandırın (Control Box — Room settings (sayfa 42))

– Bağlantının onaylanması

Kurulum aracını kullanarak gerçekleştirin (5.2.9 Kumanda kutusunun asansör kumandalarına bağlantısının onaylanması (sayfa 42))

- Ana monitörler için

– Oda numarası ve her oda için diğer bilgiler

Başlangıç ayarları için bilgisayarla programlamayı kullanmanızı öneririz (Control Box — Room settings (sayfa 42).

Gerekirse ana monitör programlamayı kullanarak bu ayarları oda bazında değiştirebilirsiniz (5.5 Ana monitör programlama (sayfa 50)).

– Ana monitörlere oda ayarlarının uygulanması

Kurulum aracını kullanarak gerçekleştirin (5.2.8 Ana monitörlerin yapılandırılması (sayfa 42))

- Elektrikli kilitler ve erişim kumandaları için

– Kapı açılma saatleri, kodlar, sinyal tipleri ve diğer çeşitli ayarlar

Bilgisayarla programlamayı kullanarak yapılandırın (Lobby Station 1–3 — General settings (sayfa 44))

- Terminaller için

– Dahili numaralar, terminal adları ve diğer çeşitli ayarlar

Bilgisayarla programlamayı kullanarak yapılandırın (Control Box — General settings (sayfa 43))

5.1 Programlamaya genel bakış

Sistemi yapılandırmak için 2 yöntem bulunur.

– Sistemi yapılandırmak için bir bilgisayar kullanılması. Bu yönteme "Bilgisayarla programlama" denir.
- Sistemi yapılandırmak için bireysel istasyon cihazlarının (lobi istasyonları, ana monitörler ve PBX dahili telefonları) kullanılması. Bu yönteme "lobi istasyonu programlama" (sayfa 45), "ana monitör programlama" (sayfa 50) ve "Telefon programlama" (sayfa 49) denir.

İhtiyaçlarınıza göre bu yöntemleri birleştirebilirsiniz. Örneğin, sistemi ilk kez yapılandırırken bilgisayar kullanabilir ve daha sonra bir istasyon cihazı kullanarak sistemde küçük değişiklikler yapabilirsiniz.

5.2 Bilgisayarla programlama

Bilgisayarla programlama çevrimdışı iken sistem verilerini oluşturmak ve düzenlemek, ve ardından sahada iken verileri sisteme yüklemek için bir bilgisayar ve Panasonic Large Apartment System Setup Tool kullanmanızı sağlar.

Önemli:

• Sisteme bir dijital PBX entegre edilmişse, sistem verilerini bilgisayarla programlama ile düzenlemeden önce dijital PBX'ler için sistem yazılımını kullanmak üzere sistem yazılımını yükselttiğinizden emin olun. Sistem yazılımının yükseltilmesi ile ilgili bilgi için bkz. 5.8 Dijital PBX'ler için sistem yazılımının yükseltilmesi (sayfa 56).
• Sistemle haberleşmek için kurulum aracını kullandıktan sonra kumanda kutusunu yeniden başlatın (sayfa 56).

Not:

- Bu belgede Panasonic Large Apartment System Setup Tool öğesi "kurulum aracı" olarak geçmektedir.

Sistem gereksinimleri

– İşletim sistemi: Microsoft Windows 7, Windows 8, Windows 8.1, Windows 10
– ilave çerçeve: .Net Framework 4.0 veya üzeri

5.2.1 Kurulum aracı ve USB sürücüsünün yüklenmesi

1 Yükleyiciyi indirin.

- İndirme bilgileri aşağıdaki web sitesinde bulunur. http://panasonic.net/pcc/support/intercom/v900

2 Yükleyiciye çift tıklayın.
3 Ekrandaki talimatları takip edin, aracı ve USB sürücüsünü yükleyin.

5.2.2 Bilgisayarın kumanda kutusuna bağlanması

1 Bilgisayarınızın USB bağlantı noktasına bir USB kablo bağlayın.
- Kumanda kutusuna bağlamak için standart-B konektörlü bir USB 2.0 kablo kullanın.

2 Kumanda kutusunun USB bağlantı noktasını koruyan toz kapağını yukarı kaldırın.

- Tozdan koruyucu kapağı çıkarmayın.

3 USB bağlantı noktasına döküntü düşmediğinden emin olun.
4 USB kabloyu kumanda kutusunun USB bağlantı noktasına bağlayın.

Not:

- USB kabloyu kumanda kutusundan çıkarırken, içine döküntü düşmesini engelleyen tozdan koruyucu kapağın USB bağlantı noktasını tamamen kapladığından emin olun.

5.2.3 Kurulum aracına genel bakış

Kurulum aracı aşağıdaki bölümlere ayrılmıştır.

Yapılandırma dosyalarınızı kaydetmek istediğiniz klasörü seçmenizi sağlar. Yapılandırma dosyaları CSV biçiminde kaydedilir.

② Prepare the data

Yeni yapılandırma dosyaları oluşturmanızı, mevcut yapılandırma dosyalarını kullanmanızı veya sistem cihazlarından mevcut verileri indirmenizi sağlar.

Yapılandırma dosyalarında kaydedilmiş verileri düzenlemek için kurulum aracına yüklemenizi sağlar.

Yapılandırma dosyalarında kaydedilmiş verileri sistem cihazlarına yüklemenizi sağlar.

Kumanda kutusunun tarih ve saat ayarlarını yapmanızı sağlar (sistem günlüküne kaydedilen zaman damgaları için kullanılır).

6 Connection check

Kumanda kutusunun ana monitörlere ve asansör kumandalarına olan bağlantısını onaylamanızı sağlar.

5.2.4 Verileri düzenlemek için kurulum aracının kullanılması

1 Kurulum aracını başlatın.

2 [Prepare the data] bölümünde [Check Files] öğesine tıklayın.

- Her yapılandırma dosyasının yolu [Load and edit the data] bölümünde görüntülenir.

3 [Load and edit the data] bölümünde, düzenlemek istediğiniz yapılandırma dosyasının yanındaki [Load / Edit ...] öğesine tıklayın.

- Dosyaların ayrıntıları görüntülenir.

4 Lobi istasyonları 1–3 için [Room settings] için

a. Yapılandırma dosyasını açmak için [Edit ...] öğesine tıklayın.

- Yapılandırma dosyasını açmak için üçüncü taraf bir metin editörü veya elektronik tablo programı kullanın.

b. Uygun sütunlardaki değerleri değiştirin ve ardından dosyayı kaydedin.

c. Kurulum aracında [Reload] öğesine tıklayın.

- Yapılandırma içeriği yeniden yüklenir ve görüntülenir.

d. [Close] öğesine tıklayın.

Diğer tüm ayarlar için

a. İstenen ayarı seçin.

b. [Edit Data] bölümünde istenen değeri girin.

- Kabul edilebilir değerler metin alanına fare ile geldiğinizde bir açılır pencerede görüntülenir.

c. Ayarları yapılandırma dosyasına kaydetmek için [Apply / Save] öğesine tıklayın.

d. [Close] öğesine tıklayın.

5 Düzenlemek istediğiniz her yapılandırma dosyası için 3 adımından başlayarak tekrar edin.

- Yüklenmeye hazır dosyalar [Load and edit the data] bölümünün sağ kısmında görüntülenen [OK] öğesi ile gösterilir.

6 [Upload the data to device] bölümünde, veri yüklemek istediğiniz cihazları seçin ve ardından [Upload] ögesine tıklayın.

Not:

- Her bir parametre hakkında bilgi için bkz. 5.2.10 Bilgisayarla programlama parametre listesi (sayfa 42).

5.2.5 Verilerin indirilmesi ve yedeklenmesi

Sistem cihazlarında kaydedilmiş verileri indirebilir ve bilgisayarınıza yedekleyebilirsiniz.

1 Kurulum aracını başlatın.

2 [Prepare the data] bölümünde, [Download the data from] altında listelenen cihazlardan istenilenlerin onay kutusunu işaretleyin.

3 [Download] öğesine tıklayın.

- Seçilen cihazlardaki veriler bilgisayarınıza indirilir ve bilgisayarınızda kaydedilmiş yapılandırma dosyalarının üzerine yazılır.

- [Select folder] bölümüne bakın ve yapılandırma dosyalarının konumuna dikkat edin.

4 Yapılandırma dosyalarını gerektiği gibi yedekleyin.

5.2.6 Yapılandırma dosyalarının doğrudan düzenlenmesi

Yapılandırma dosyalarını doğrudan düzenleyerek büyük miktarda veri düzenleyebilirsiniz.

1 Kurulum aracını başlatın.

2 [Select folder] bölümüne bakın ve mevcut yapılandırma dosyalarının konumuna dikkat edin.

- Farklı bir klasörde yeni yapılandırma dosyaları oluşturmak istiyorsanız, bilgisayarınızda klasörü oluşturun, [Select folder] bölümünde klasörü seçin ve sonra [Prepare the data] bölümünde [Create Files] öğesine tıklayın.

3 Bilgisayarınızın dosya gezginini kullanarak mevcut yapılandırma dosyalarını içeren klasörü açın.

4 İstenen yapılandırma dosyasını açın.

- Yapılandırma dosyasını açmak için üçüncü taraf bir metin editörü veya elektronik tablo programı kullanın.

5. Programlama

5 [Data] sütunundaki değerleri istenildiği gibi değiştirin ve ardından dosyayı kaydedin.

• Kabul edilebilir değerler [Data Note] sütununda açıklanmıştır.
• Her bir ayarın açıklaması ve diğer bilgiler [Item Note] sütununda açıklanır.
• Her bir parametre hakkında bilgi için bkz. 5.2.10 Bilgisayarla programlama parametre listesi (sayfa 42).

6 Kurulum aracını kullanarak, [Prepare the data] bölümünde [Check Files] ögesine tıklayın.

- Her yapılandırma dosyasının yolu [Load and edit the data] bölümünde görüntülenir.

7 [Load and edit the data] bölümünde, yüklemek istediğiniz yapılandırma dosyasının yanındaki [Load / Edit ...] ögesine tıklayın.

- Dosyaların ayrıntıları görüntülenir.

8 [Close] öğesine tıklayın.

9 Yüklemek istediğiniz her yapılandırma dosyası için 7 adımından başlayarak tekrar edin.

- Yüklenmeye hazır dosyalar [Load and edit the data] bölümünün sağ kısmında görüntülenen [OK] öğesi ile gösterilir.

10 [Upload the data to device] bölümünde, veri yüklemek istediğiniz cihazları seçin ve ardından [Upload] ögesine tıklayın.

5.2.7 Kumanda kutusunun tarih ve saat ayarı

1 Kurulum aracını başlatın.
2 [Time and date settings] bölümünde [Time and Date Settings (Control Box)] ögesine tıklayın.
3 Tarih ve saati ayarlayın ve sonra [Set to Control Box] öğesine tıklayın.

5.2.8 Ana monitörlerin yapılandırılması

[Control Box — Room settings] kısmında ayarları yapılandırdıktan sonra, bu ayarları ana monotörlere uygulamak için aşağıdaki prosedürü kullanın.

1 Kurulum aracını başlatın.
2 [Connection check] bölümünde [Check Main Monitor (Set General Data)] ögesine tıklayın ve sonra [Execute] ögesine tıklayın.

5.2.9 Kumanda kutusunun asansör kumandalarına bağlantısının onaylanması

1 Kurulum aracını başlatın.
2 [Connection check] bölümünde [Check Lift Controller] ögesine tıklayın.

5.2.10 Bilgisayarla programlama parametre listesi

Bilgisayarla programlama kullanıldığında aşağıdaki parametreler mevcuttur.

Parametre Açıklama ve mevcut ayarlar	Varsayılan
Room No. Karşılık gelen kumanda kutusu	bağlantı noktası, dağıtım kitusu numarası ve dağıtım kutusu bağlantı noktasına bağlı ana monitörün oda numarasını belirler.(1–99999; oda yapılandırılmadığında 0 gösterilir)	—
Floor No. Karşılık gelen oda numarasının	kat numarası ayarını belirler.(0–99; 0 zemin kattır)	0
Lift access permission (Lift 1–3) Her bir lobi istasyonu için hangi asansörlerin ziyaretçilerce kullanılabileceği belirler.		0(Hiçbir asansör kullanılamaz)

Parametre Açıklama ve mevcut ayarlar	Varsayılan
Monitor Time Out Bekleme ekranı gösterilmeden önce kamera görüntülerini iz-lerken geçen süreyi belirler.[0]: 180 SEC[1]: 90 SEC[2]: 60 SEC[3]: 30 SEC	0(180 SEC)
Talk Time Out Bekleme ekranı gösterilmeden önce konuşurken geçen sü-reyi belirler.[0]: 90 SEC[1]: 60 SEC[2]: 30 SEC[3]: 180 SEC[4]: 300 SEC	0(90 SEC)
Camera Signal Harici kamera tarafından hangi sinyal biçiminin kullanıldığını sisteme söyler.[0]: PAL[1]: NTSC	0(PAL)
Lift Signal Mode Asansörle iletişim kurmak için asansör kumandası tarafından kullanılan sinyalleşme yöntemini belirler. Asansörün teknik özelliklerine göre sinyal tipini seçin.[0]: RELAY[1]: BINARY	0(RELAY)
Lift Signal Time Ziyaretçi kabul edildikten sonra, karşılık gelen katı ziyaret et-mek amacıyla ziyaretçinin asansörü kullanabileceği süreyi bu ayar belirler.Asansörde de benzer bir ayar varsa, bu parametreyi "0" ha-ricinde bir değere ayarlayın; önceliği asansör ayarı alacaktır.(1–900 SEC, veya devre dışı bırakmak için 0)	300(300 SEC)
Visitor Call Mode Ziyaretçilerin odaları doğrudan arayıp arayamayacağını veya aramalarının bir resepsiyon terminaline yönlendirilip yönlendirilmeyeceğini belirler.[0]: ROOM MODE[1]: RECEPTION MODE	0(ROOM MODE)
Terminal 1–4 Extension Number Terminal 1–4 için sisteme dahili numarayı söyler.(24 basamak maks.)	—
Terminal 1–4 Name Code Terminal 1–4 için adı belirler.[1]: TERMINAL #[2]: RECEPTION[3]: GATE[4]: CONTROL ROOM[5]: RESTAURANT[6]: HALL[7]: POOL[8]: SECURITY OFFICE[9]: ENTRANCE[10]: GYM[11]: GUEST ROOM[12]: KID'S ROOM[13]: PARKING[14]: TERRACE[15]: LIFT LOBBY	1(TERMINAL #)

5. Programlama

Parametre Açıklama ve mevcut ayarlar	Varsayılan
Terminal 1–4 Reception Code Terminal 1	4’ün bir resepsiyon terminali mi veya normal terminal mi (yani, resepsiyon terminali olarak kullanılayan) olduğunu belirler.[0]: NORMAL TERMINAL[1]: RECEPTION TERMINAL	0(NORMAL TERMINAL)
Emergency Terminal Extension Number	Acil durum terminali için sisteme dahili numarayı söyler.(24 basamak maks.)	—
Emergency Terminal Emergency Mode	Acil durum terminalinin bir acil durum araması sırasında (acil durum konuşma modu) daire sakinleri ile konuşup konuşma-mayacağını veya acil durum terminalinin yalnızca bir anons mu alacağını (acil durum bildirim modu) belirler.[0]: EMERGENCY TALK[1]: EMERGENCY NOTICE	0(EMERGENCY TALK)

Parametre Açıklama ve mevcut ayarlar	Varsayılan
Room No. Oda numarasını belirler.	(1–99999; oda yapılandırılmadığında 0 gösterilir)	—
Resident Name Karşılık gelen oda numarası için daire sakini adını belirler.(20 karakter maks., yalnızca büyük harfler)		—

Parametre Açıklama ve mevcut ayarlar	Varsayılan
Door Key Open Time Kapının açık kalabileceği süreyi belirler. 0 SEC olarak ayarlanırsa, kapı açılamaz.(1–20 SEC, veya devre dışı bırakmak için 0)		5 SEC
Door Key Out Signal Elektrikli kilide gönderilen sinyalin kapalı sinyal mi (yani, sinyal normalde açıktır) veya açık sinyal mi (yani sinyal normalde kapalıdır) olacağını belirler.[0]: CLOSE[1]: OPEN		0(CLOSE)
Door Key Open Code Kapı açma kodunu belirler. Devre dışı bırakılırsa, kapı bir kod kullanılarak açılamaz.(4 basamak, veya devre dışı bırakmak için ######)		######(DISABLE)
Door Key External In Sisteme bir erişim kumandasının (kapı açıcı, anahtarlı şalter, kart okuyucu vb.) lobi istasyonuna bağlı olup kapının kilidini açmak için kullanılıp kullanılamayacağını söyler.[0]: NO[1]: YES		0(NO)
Door Key In Signal Erişim kumandasından alınan sinyalin kapalı sinyal mi (yani, sinyal normalde açıktır) veya açık sinyal mi (yani sinyal normalde kapalıdır) olacağını belirler.[0]: CLOSE[1]: OPEN		0(CLOSE)
Camera Connection Sisteme bir kameranın bağlı olup olmadığını söyler.[0]: NO[1]: YES		0(NO)
Camera Name Kamera adını belirler.	[1]: CAMERA #[2]: RECEPTION[3]: GATE[4]: CONTROL ROOM[5]: RESTAURANT[6]: HALL[7]: POOL[8]: SECURITY OFFICE[9]: ENTRANCE[10]: GYM[11]: GUEST ROOM[12]: KID'S ROOM[13]: PARKING[14]: TERRACE[15]: LIFT LOBBY	1(CAMERA #)
Camera Display Priority İzleme başladığında hangi kamera görüntüünün gösterileceğini belirler.[0]: LOBBY[1]: CAMERA[2]: CAMERA ONLY	0(LOBBY)
Camera Switching Image Ziyaretçilerin (lobi istasyonu kullanıcıları) lobi istasyonu kamerası ve harici kamera arasında geçiş yapıp yapamayacağını belirler.[0]: NO[1]: YES	0(NO)
Wide/Zoom İzleme başladığında kamera görüntülerinin geniş modda mı veya yakınlaştırma modunda mı gösterileceğini belirler.[0]: WIDE[1]: ZOOM	0(WIDE)
Zoom Position Kamera yakınlaştırma konumunu belirler.[1]: UPPER LEFT[2]: UPPER SIDE[3]: UPPER RIGHT[4]: LEFT[5]: CENTRE[6]: RIGHT[7]: LOWER LEFT[8]: LOWER SIDE[9]: LOWER RIGHT	5(CENTRE)
Power Frequency Lobi istasyonuna hangi güç frekansının besleneceğini sisteme söyler.[0]: 50 HZ[1]: 60 HZ	0(50 HZ)
Access Code Sistemi yapılandırmak amacıyla lobi istasyonlarını kullanmanıza izin veren erişim kodunu belirler.(6 basamak)	123456

5.3 Lobi istasyonu programlama

Çeşitli sistem ayarlarını yapılandırmak için bir lobi istasyonunu kullanabilirsiniz.

1 Lobi istasyonunu kaydedin (sayfa 24).

- Lobi istasyonunu zaten kaydettiyseniz, bu adımı atlayın.

2 【#】 öğesine basın → erişim kodunu girin → [△].

- Varsayılan erişim kodu: "123456". Gerekirse, erişim kodunu değiştirebilirsiniz (Erişim kodunun değiştirilmesi (sayfa 46)).

3 Parametrelerin her birini ayarlayın.

• 【▲】 ve 【▼】 öğelerine basarak parametrelere göz atabilir ve 【△】 öğesine basarak bir parametre seçebilirsiniz.
  • [X] ögesine basarak önceki ekrana dönebilirsiniz.
• Her bir parametre hakkında bilgi için bkz. 5.3.1 Lobi istasyonu programlama parametre listesi (sayfa 46).

4 Bittiğinde【X】ögesine basın.

- Lobi istasyonu programlama modundan çıkar ve bekleme ekranı görüntülenir.

Rakamların ve karakterlerin girilmesi

Rakamları ve karakterleri girmek için tuş takımını kullanabilirsiniz.

• Tuşa atanan karakterler arasında gezmek için tuşa tekrar tekrar basın.
• Ekranın alt kısmında gösterilen ipuçlarını takip edin.

– Tüm rakamları ve karakterleri silmek için, [ ^* ] öğesine basın.

• İmleci ilerletmek için, [#] öğesine basın.
  – İptal etmek için, [ X ] öğesine basın.
  – Girilen rakamları veya karakterleri onaylamak veya kaydetmek için [ ] öğesine basın.

Erişim kodunun değiştirilmesi

Lobi istasyonu programlamayı kullanmak için erişim kodu gereklidir.

1. 【#】 öğesine basın → erişim kodunu girin → [Δ].
2. Varsayılan erişim kodu: "123456".
3. “ERİŞİM KODU AYAR.” → [Δ] öğesini seçin.
4. İstenen 6 basamaklı kodu girin → [Δ].
5. [ X ] düğmesine basın.

5.3.1 Lobi istasyonu programlama parametre listesi

Lobi istasyonu programlama kullanıldığında aşağıdaki parametreler mevcuttur.

Not:

- Her bir ana monitor için bu ayarları yapılandırmak üzere bilgisayarla programlamayı da kullanabilirsiniz. Parametre adları bilgisayarla programlama parametre adlarından kısmen farklıdır.

Parametre Açıklama ve mevcut ayarlar	Varsayılan
ODA NO. BELİRLE	Oda numarası ve daire sakini adını belirler.(1–99999, 20 karakter maks., küçük harfler kullanılamaz)● Daha fazla bilgi için bkz. Rakamların ve karakterlerin girilmesi (sayfa 46).	—
ODA NO. SİL	Oda numarası ve daire sakini adını siler.(1–99999)	—
ODA ANAH. BELİRLE
KAPI ANH. AÇIL. ZAM.	Kapının açık kalabileceği süreyi belirler. 0 SN olarak ayarlanırsa, kapı açılamaz.(01–20 SN, veya devre dışı bırakmak için 00)	05(5 SN)
KAPI ANH. ÇIK. SİN.	Elektrikli kilide gönderilen sinyalin kapalı sinyal mi (yani, sinyal normalde açıktır) veya açık sinyal mi (yani sinyal normalde kapalıdır) olacağını belirler.[00]: KAPAT[01]: AÇ	00(KAPAT)
KAPI ANH. AÇIL. KODU	Kapı açma kodunu belirler. Devre dışı bırakılırsa, kapı bir kod kullanılarak açılamaz.(4 basamak, veya devre dışı bırakmak için ######)	######(DEVREDİŞIBIR.)

Parametre Açıklama ve mevcut ayarlar		Varsayılan
	KAPI ANH. HARC. GİR.	Sisteme bir erişim kumandasının (kapı açıcı, anahtarlı şalter, kart okuyucu vb.) lobi istasyonuna bağlı olup kapının kilidini açmak için kullanılıp kullanılamayacağını söyler.[00]: HAYIR[01]: EVET	00(HAYIR)
	KAPI ANH. GİR. SİN.	Erişim kumandasından alınan sinyalin kapalı sinyal mi (yani, sinyal normalde açıktır) veya açık sinyal mi (yani sinyal normalde kapalıdır) olacağını belirler.[00]: KAPAT[01]: AÇ● Yalnızca “KAPI ANH. HARC. GİR.” öğesi “EVET” ola- rak ayarlandığında kullanılabilir.	00(KAPAT)
KAMERA AYARLA
	KAMERA BAĞLANTISI	Sisteme bir kameranın bağlı olup olmadığını söyler.[00]: HAYIR[01]: EVET	00(HAYIR)
	KAMERA ADI	Kamera adını belirler.[01]: KAMERA #[02]: RESEPSİYON[03]: KAPI[04]: KONTROL ODASI[05]: RESTORAN[06]: SALON[07]: HAVUZ[08]: GÜVENLİK OFİSİ[09]: GİRİŞ[10]: SPOR SALONU[11]: MİSAFİR ODASI[12]: ÇOCUK ODASI[13]: OTOPARK[14]: TERAS[15]: ASANS. LOBİSİ	01(KAMERA #)
	EKRAN ÖNCELİĞİ	İzleme başladığında hangi kamera görüntüüsünün gösterileceğini belirler.[00]: LOBİ[01]: KAMERA[02]: SADECE KAMERA	00(LOBİ)
	GÖRÜNTÜ DEĞİŞTİR.	Ziyaretçilerin (lobi istasyonu kullanıcıları) lobi istasyonu ka- merası ve harici kamera arasında geçiş yapıp yapamaya- cağını belirler.[00]: HAYIR[01]: EVET	00(HAYIR)
GENİŞ/ZOOM AYARLA
	GENİŞ/ZOOM AYARLARI	İzleme başladığında kamera görüntülerinin geniş modda mı veya yakınlaştırma modunda mı gösterileceğini belirler.[00]: GENİŞ[01]: ZOOM	00(GENİŞ)

1. Programlama

Parametre Açıklama ve mevcut ayarlar		Varsayılan
	ZOOM KONUMU	Kamera yakınlaştırma konumunu belirler.[01]: SOL ÜST[02]: ÜST[03]: SAG ÜST[04]: SOL[05]: MERKEZ[06]: SAG[07]: SOL ALT[08]: ALT[09]: SAG ALT	05(MERKEZ)
GÜÇ FREK. AYARLA		Lobi istasyonuna hangi güç frekansının besleneceğini sisteme söyler.[00]: 50 HZ[01]: 60 HZ	00(50 HZ)
KAM. SİNY. AYAR.		Harici kamera tarafından hangi sinyal biçiminin kullanıldığını sisteme söyler.[00]: PAL[01]: NTSC	00(PAL)
TARİH&SAAT AYARLA		Sistemin saat ve tarih ayarlarını belirler.	1/JAN/201500:00
ZAMAN AŞIMI AYAR.
	MONİTÖR ZAMAN AŞIMI	Bekleme ekranı gösterilmeden önce kamera görüntülerini izlerken geçen süreyi belirler.[00]: 180 SN[01]: 90 SN[02]: 60 SN[03]: 30 SN	00(180 SN)
	KONUŞMA ZAMAN AŞIMI	Bekleme ekranı gösterilmeden önce konuşurken geçen süreyi belirler.[00]: 90 SN[01]: 60 SN[02]: 30 SN[03]: 180 SN[04]: 300 SN	00(90 SN)
ASANSÖR AYAR.
	ASANSÖR SİNYAL MODU	Asansörle iletişim kurmak için asansör kumandası tarafından kullanılan sinyalleşme yöntemini belirler. Asansörün teknik özelliklerine göre sinyal tipini seçin.[00]: RÖLE[01]: İKİLİ	00(RÖLE)
	ASANSÖR SİNYAL ZAM.	Ziyaretçi kabul edildikten sonra, karşılık gelen katı ziyaret etmek amacıyla ziyaretçinin asansörü kullanabileceği süreyi bu ayar belirler.Asansörde de benzer bir ayar varsa, bu parametreyi "0" haricinde bir değere ayarlayın; önceliği asansör kutusu ayarı alacaktır.(001-900 SN, veya devre dışı bırakmak için 000)	300(300 SN)
ERİŞİM KODU AYAR.		Sistemi yapılandırmak amacıyla lobi istasyonlarını kullanmazıza izin veren erişim kodunu belirler.(6 basamak)	123456

5.4 Telefon programlama

Aşağıdaki ayarları yapılandırmak için bu prosedürü kullanın.

• Terminaller 1–4 ve acil durum terminali olarak kullanılacak PBX dahili numaraları
  – Terminaller 1–4'e atanan adlar
• Terminaler 1–4'ün resepsiyon terminali olarak kullanılıp kullanılamayacağı
  – Acil durum terminalinin bir acil durum araması esnasında ana monitör ile konuşup konuşamayacağı

1 Kumanda kutusuna atanan dahili numarayı çevirin.

2 Atayacağını terminali belirtmek için bir özellik numarası girin.

Özellik numarası Tanım
# # * 0 # Acil durum terminali
# # * 1 # TERMİNAL 1
# # * 2 # TERMİNAL 2
# # * 3 # TERMİNAL 3
# # * 4 # TERMİNAL 4

3 Atamak istediğiniz terminal dahili numarasını girin → ve # ögesine basın.

- Örnek: 101 dahili numarası için, 101 girin.

4 Acil durum terminali

Bu adımı atlayın.

Terminaller 1–4

Terminalin adını belirtmek için bir özellik numarası girin.

- Bu ad terminali aramak için kullanılabilir ve istasyona terminalden bir arama geldiğinde görüntülenebilir.

Özellik numarası Tanım
01# (varsayılan) TERMINAL #
02# RESEPSİYON
03# KAPI
04# KONTROL ODASI
05# RESTORAN
06# SALON
07# HAVUZ
08# GÜVENLİK OFİSİ
09# GİRİŞ
10# SPOR SALONU
11# MİSAFİR ODASI
12# ÇOCUK ODASI
13# OTOPARK
14# TERAS
15# ASANS. LOBİSİ

5 Terminalin çalışma modunu belirtmek için bir özellik numarası girin.

Özellik numarası Tanım
00# (varsayılan) Acil durum terminali içinEMERGENCY TALK modunu seçer. Bir acil durum araması sırasında, ana monitor acil durum terminali ile konuşabilir (azami 10 dakika).Terminaler 1–4 içinNORMAL TERMINAL modunu seçer. Terminal bir resepsiyon terminali olarak kullanılamaz.
01# Acil durum terminali içinEMERGENCY NOTICE modunu seçer. Bir acil durum araması sırasında, acil durum terminali tekrar eden bir acil durum anonsu alır.Terminaler 1–4 içinRECEPTION TERMINAL modunu seçer. Terminal bir resepsiyon terminali olarak kullanılabilir.

6 Telefonu kapatın.

Not:

- Acil durum terminaline acil durum aramaları yapmak için, VL-MVN511 gibi uyumlu bir ana monitor gereklidir.

Bir terminal atamasının silinmesi

Bir terminalin sistem ile birlikte kullanımını durdurmak için bu prosedürü kullanın.

1. Kumanda kutusuna atanan dahili numarayı çevirin.
2. Silinecek terminali belirtmek için bir özellik numarası girin.

Özellik numarası Tanım
# # * 0 # # Acil durum terminali
# # * 1 # # TERMİNAL	1
# # * 2 # # TERMİNAL	2
# # * 3 # # TERMİNAL	3
# # * 4 # # TERMİNAL	4

3. Telefonu kapatın.

Aşağıdaki ayarları yapılandırmak için bu bölümdeki prosedürleri kullanın. Bu prosedürü her bir ana monitor için yürütün.

– Ana monitörü daire moduna ayarlayın
– Oda numarasını ayarlayın
– Kat numarasını ayarlayın
– Ziyaretçiler için asansör izinlerini ayarlayın

Not:

• Her bir ana monitor için bu ayarları yapılandırmak üzere bilgisayarla programlamayı da kullanabilirsiniz.
• İşlemler ana monitorün model numarasına göre değişiklik gösterir.

VL-MVN511 programlanırken

1. Soldan ikinci programlanabilir tuş düğmesi, [ OFF] ve [ ( ) ] tögesini aynı anda basılı tutun (toplam 3 düğme).
2. Düğmeleri basılı tutmaya devam edin ve sonraki adımı yürütün.
3. 【RESET】 düğmesini yaklaşık 3 saniye basılı tutun ve sonra yalnızca [RESET] düğmesini bırakın.
4. Ana monitör başlar ve programlama moduna girer.

5. Ekran ışıkları yandığında tüm düğmeleri bırakın.

6. Navigasyon tuşunu kullanarak “Apartment mode” öğesini seçin → OK.

7. Ana monitor ayarlarını başlatır.

8. Sonraki adımları yürütürken,【OFF】öğesine basarak ayarlarını zı kaydetmeden iptal edebilirsiniz.

9. Oda numarasını girin.

a. İstenen numarayı seçmek için navigasyon tuşunu kullanın.
b. Girilen numarayı kabul etmek ve imleci ilerletmek için navigasyon tuşunu kullanın.
c. Bittiğinde OK ögesine basın.

1. Kat numarasını girin.

a. İstenen numarayı seçmek için navigasyon tuşunu kullanın.
b. Bittiğinde OK ögesine basın.

1. Ziyaretçiler için asansör izinlerini ayarlayın.

a. Her bir lobi için ziyaretçilerin asansör kullanımına izin vermek veya bunu yasaklamak için navigasyon tuşunu kullanın.
b. Sonraki lobi istasyonunu seçmek için navigasyon tuşunu kullanın.
c. Bittiğinde OK ögesine basın.

1. Görüntülenen ayarları onaylayın.

- Geri gitmek ve istenen ayarları tekrar girmek için EDIT öğesine basın.

1. Mükerrer oda numarası olup olmadığını kontrol etmek için SET öğesine basın.

- Mükerrer oda numarası bulunursa, mevcut oda numarası ayarlarının üzerine yazmak için Yes, ayarları kaydetmeyi iptal etmek için No ögesine basın.

Mükerrer numara bulunmazsa, ayarlar kumanda kutusuna kaydedilir.

Not:

- SAVE ögesine basarsanız, ayarlar yalnızca ana monitöre kaydedilecektir ve ana monitör yeniden başlayacaktır. Ayarları kumanda kutusuna kaydetmek için SET ögesine basın.

VL-MW251 programlanırken

1. [OFF], [TALK] ve [MENU] düğmelerine aynı anda basılı tutun (toplam 3 düğme).

- Düğmeleri basılı tutmaya devam edin ve sonraki adımı yürütün.

1. 【RESET】 düğmesini yaklaşık 3 saniye basılı tutun ve sonra yalnızca [RESET] düğmesini bırakın.

- Ana monitor başlar ve programlama moduna girer.

1. Ekran ışıkları yandığında tüm düğmeleri bırakın.

2. ▲ veya ▼ programlanabilir tuşlarına basarak seçin: "APARTMENT MODE" → OK.

3. Ana monitor ayarlarını başlatır.

4. Sonraki adımları yürütürken, [OFF] öğesine basarak ayarlarını zı kaydetmeden iptal edebilirsiniz.

5. Oda numarasını girin.

a. İstenen numarayı seçmek için + veya öğesine basın.
b. Girilen numarayı kabul etmek ve imleci ilerletmek için ögesinebasın.
c. Bittiğinde öğesine basın.

1. Kat numarasını girin.

a. İstenen numarayı seçmek için + veya öğesine basın.
b. Bittiğinde öğesine basın.

1. Ziyaretçiler için asansör izinlerini ayarlayın.

a. Her bir lobi için ziyaretçilerin asansör kullanımına izin vermek veya bunu yasaklamak için YES veya öğesine basın.
b. Sonraki lobi istasyonunu seçmek için ▼ öğesine basın.
c. Bittiğinde öğesine basın.

1. Görüntülenen ayarları onaylayın.

- Geri gitmek ve istenen ayarları tekrar girmek için EDIT öğesine basın.

5. Programlama

1. Mükerrer oda numarası olup olmadığını kontrol etmek için dieses basın.

- Mükerrer oda numarası bulunursa, mevcut oda numarası ayarlarının üzerine yazmayı seçip seçmemek için YES veya NO öğesine basın.

Mükerrer numara bulunmazsa, ayarlar kumanda kutusuna kaydedilir.

Not:

- SAVE ögesine basarsanız, ayarlar yalnızca ana monitöre kaydedilecektir ve ana monitör yeniden başlayacaktır. Ayarları kumanda kutusuna kaydetmek için SET ögesine basın.

VL-MV26 programlanırken

1. [ ⓐ TALK/OFF], [☐] ve [☐] düğmelerine aynı anda basılı tutun (toplam 3 düğme).

- Düğmeleri basılı tutmaya devam edin ve sonraki adımı yürütün.

1. 【RESET】 düğmesini yaklaşık 3 saniye basılı tutun ve sonra yalnızca [RESET] düğmesini bırakın.

- Ana monitor başlar ve programlama moduna girer.

1. Ekran ışıkları yandığında tüm düğmeleri bırakın.

2. Oda numarasını girin.

a. İstenen numarayı seçmek için + veya öğesine basın.
b. Girilen numarayı kabul etmek ve imleci ilerletmek için ögesinbasın.
c. Bittiğinde öğesine basın.

1. Kat numarasını girin.

a. İstenen numarayı seçmek için + veya öğesine basın.
b. Bittiğinde öğesine basın.

1. Ziyaretçiler için asansör izinlerini ayarlayın.

a. Her bir lobi için ziyaretçilerin asansör kullanımına izin vermek veya bunu yasaklamak için YES veya ötjesine basın.
b. Sonraki lobi istasyonunu seçmek için öğesine basın.
c. Bittiğinde öğeske basın.

1. Görüntülenen ayarları onaylayın.

- Geri gitmek ve istenen ayarları tekrar girmek için EDIT ögesine basın.

1. Mükerrer oda numarası olup olmadığını kontrol etmek için SET öğesine basın.

- Mükerrer oda numarası bulunursa, mevcut oda numarası ayarlarının üzerine yazmayı seçip seçmemek için YES veya NO ögesine basın.

Mükerrer numara bulunmazsa, ayarlar kumanda kutusuna kaydedilir.

Not:

- SAVE ögesine basarsanız, ayarlar yalnızca ana monitöre kaydedilecektir ve ana monitör yeniden başlayacaktır. Ayarları kumanda kutusuna kaydetmek için SET ögesine basın.

5.5.1 Ana monitor programlama parametre listesi

Ana monitor programlama kullanıldığında aşağıdaki parametreler mevcuttur.

Not:

- Her bir ana monitör için bu ayarları yapılandırmak üzere bilgisayarla programlamayı da kullanabilirsiniz. Parametre adları bilgisayarla programlama parametre adlarından kısmen farklıdır.

Parametre Tanım Varsayılan
ROOM NUMBER	Ana monitörün hangi odaya kurulacağını sisteme söyler. (1–99999)	—
FLOOR NUMBER	Ana monitörün hangi kata kurulacağını sisteme söyler. (0–99; 0 zemin kattır)	—
LIFT 1	Her bir lobi istasyonu için hangi asansörlerin ziyaretçilerce kullanılabileceğini belirler.	No(Hiçbir asansör kullanılamaz)
LIFT 2
LIFT 3	(Yes, No)

5.6 Uzatma kutusu programlama

Sistemde kullanılabilen lobi istasyonlarının sayısını artırmak için uzatma kutuları kullanılır. Kumanda kutusuna azami 3 uzatma kutusu bağlanabilir ve her bir uzatma kutusuna azami 6 lobi istasyonu bağlanabilir.

Uzatma kutuları ve bağlı lobi istasyonları için kurulum ve kablolama tamamlandıktan sonra, lobi istasyonları aşağıdaki 2 yöntem ile yapılandırılabilir.

– Ayarları yapılandırmak için bir bilgisayar kullanılması (Bilgisayarla programlama (sayfa 53)).
- Ayarları yapılandırmak için bireysel istasyon cihazlarının (lobi istasyonları (sayfa 45), ana monitörler (sayfa 50) ve PBX dahili telefonları (sayfa 49)) kullanılması.

5.6.1 Uzatma kutularına bağlı lobi istasyonlarının yapılandırılması

Önemli:

- Aşağıdaki ayarlar aynı uzatma kutusuna bağlı tüm lobi istasyonları için aynı değerlere yapılandırılmalıdır.

- Resepsiyon modu uzatma kutularına bağlı lobi istasyonları ile kullanılamaz.

Bilgisayarla programlama

Aşağıdaki prosedür uzatma kutularına bağlı lobi istasyonlarını bilgisayarla programlama ile yapılandırmak için temel akışı açıklamaktadır.

1. Uzatma kutusu: Yapılandırılacak lobi istasyonu için uzatma kutusunun DIP anahtarlarını ayarlayın (sayfa 55).
2. Bilgisayar kurulum aracı: Kurulum aracını başlatın ve gerekli [Room settings] ve [General settings] öğelerini yapılandırın.

- Bilgisayarla programlama hakkında daha fazla bilgi için bkz. sayfa 39.

1. Bilgisayar kurulum aracı: Ayarların yükleneceği lobi istasyonlarını seçin ve [Upload] öğesine tıklayın.

2. Burada belirtilen lobi istasyonu, uzatma kutularının bağlandığı kumanda kutusunun bağlantı noktasına işaret etmektedir. Örneğin, kumanda kutusunun 2 numaralı bağlantı noktasına bağlanmış bir uzatma kutusuna bağlı lobi istasyonuna ayarları yüklemek için [Lobby Station 2] öğesini seçin.

3. Aynı uzatma kutusuna birden fazla lobi istasyonu bağlı ise, uzatma kutusuna bağlı her bir lobi istasyonu için 1 ve 3 adımlarını tekrarlayın.

4. Uzatma kutusu: Tüm lobi istasyonlarını yapılandırdıktan sonra, uzatma kutusunun tüm DIP anahtarlarını "kapalı" konumuna getirin (sayfa 55).

Kumanda kutusunun 1 numaralı bağlantı noktasına bağlı kumanda kutusu örneği (Kurulum aracında [Lobby Station 1] seçilmelidir)

Aşağıdaki prosedür, aşağıdaki çizimdeki sistem için ayarların nasıl yapılandırılacağı hakkında örnektir.

Lobi istasyonu 1 grubu

Lobi İstasyonu
(Azami 18: maksimum 3 uzatma kutusuyla, her bir uzatma kutusu için 6 lobi istasyonu)

Önemli:

• Uzatma kutusuna bağlı her bir lobi istasyonu için ayarlar ayrı ayrı yapılandırılmalıdır.

• Uzatma kutusundaki DIP anahtarlar ayarların yükleneceği lobi istasyonunu belirlemek için kullanılır. 6 - 8 numaralı anahtarlar her zaman "kapalı" olarak ayarlanmalıdır. (DIP anahtar ayarları listesi için, bkz. sayfa 55.)

• Uzatma kutusunun DIP anahtar ayarı:

DIP anahtarların ayarlarını "① 1. lobi istasyonu 1"de gösterildiği gibi ayarlayın.

1. Bilgisayar kurulum aracı: Verileri yükleyin ve düzenleyin

Kurulum aracını başlatın. [Load and edit the data] bölümünde, [Lobby Station 1] için gereken [Room settings] ve [General settings] öğelerini yapılandırın.

1. Bilgisayar kurulum aracı: Verileri cihaza yükleyin

[Upload the data to device] bölümünde, "bilgisayar kurulum aracı" altındaki "②" öğesinin yanında gösterildiği gibi [Lobby Station 1] öğesini seçin ve ardından "bilgisayar kurulum aracı" altındaki "③" öğesinin yanında gösterildiği gibi [Upload] öğesine tıklayın.

1. Uzatma kutusunun DIP anahtar ayarı:

DIP anahtarların ayarlarını "④ 2. lobi istasyonu 1"de gösterildiği gibi ayarlayın.

1. Bilgisayar kurulum aracı: Verileri cihaza yükleyin

3 adımını tekrarlayın.

1. Uzatma kutusunun DIP anahtar ayarı:

DIP anahtarların ayarlarını "⑤ 3. lobi istasyonu 1"de gösterildiği gibi ayarlayın.

1. Bilgisayar kurulum aracı: Verileri cihaza yükleyin

3 adımını tekrarlayın.

1. Uzatma kutusunun DIP anahtar ayarı:

Tüm lobi istasyonlarını yapılandırdıktan sonra, uzatma kutusunun tüm DIP anahtarlarını "⑥" şeklinde gösterildiği gibi "kapalı" konumuna getirin.

5.6.2 Uzatma kutusu DIP anahtar ayarları

Ayarları yüklemek için DIP anahtar ayarları

Uzatma kutusunun DIP anahtarları, lobi istasyonu ayarlarını yapılandırırken ayarların yükleneceği lobi istasyonunu belirlemek için kullanılır.

DIP anahtar Ayarların yükleneceği lobi istasyonu
	1. lobi istasyonu
	2. lobi istasyonu
	3. lobi istasyonu
	4. lobi istasyonu
	5. lobi istasyonu
	6. lobi istasyonu

DIP anahtarların kapatılması

Normal işlemler altında, ayarların lobi istasyonlarına yüklenmesi tamamlandıktan sonra, tüm DIP anahtarları aşağıda gösterildiği gibi "kapalı" olarak ayarlayın.

5.7 Sistem günlük

Kumanda kutusuna bir SD kart takabilir ve sistem olay bilgilerini günlüke kaydetmek için kullanabilirsiniz. Aşağıdaki bilgiler kaydedilebilir.

– Arayan ve aranan taraf bilgileri (lobi istasyonu numarası, oda numarası, terminal numarası vb.)
- 2 tarafından konuşup konuşmadığı
– Bir kapı kilidinin açılıp açılmadığı veya bir asansörün kullanılıp kullanılmadığı
– Tüm olaylar için tarih ve saat
– Lobi istasyonu kameralarından gelen görüntüler (lobi istasyonu bir oda numarasını aradığında yakalanır)

Önemli:

• Bu özelliği kullanmak için kumanda kutusuna bir SD kart takılmalıdır.
• Kumanda kutusuna bir SD kart takmadan önce, "SD kartın biçimlendirilmesi" kısmında anlatılan aracı kullanarak kartı biçimlendirin.
• Sistem kurulup çalışmaya başladıktan sonra, bilgilerin kaydedildiğini onaylamak amacıyla sistem günlükünü görüntüleyin.

Not:

- Yeni resim dosyaları eskilerinin üzerine yazılarak azami 90000 resim dosyası günlüke kaydedilebilir.

SD kart özellikleri

• SDHC veya SDXC
• Kapasite: 4 GB veya daha büyük.

SD kartın biçimlendirilmesi

Kumanda kutusuna bir SD kart takmadan önce, bilgisayarınızı ve aşağıda verilen web sayfasında bulunan SD biçimlendirme aracını kullanarak SD kartı biçimlendirin.

- Kumanda kutusu ile kullanmadan önce kartı biçimlendirmezseniz Bilgiler uygun şekilde günlüke kaydedilmeyebilir ve yeni resim dosyaları eskilerin üzerine yazılmayabilir.

Sistem günlükünün görüntülenmesi

SD kartı bir bilgisayara takarak günlük güntüleyebilirsiniz.

Not:

• SD kart dosyalarını veya klasörlerini değiştirmek için bir bilgisayar kullanırsanız
  SD kartı kumanda kutusuna bir sonraki takışınızda, günlük veri tabanı tekrar oluşturulacaktır. Bu işlem azami 1 saat sürebilir. Bu süre zarfında, hiçbir bilgi günlüke kaydedilmeyecektir.
• Bilgisayar, dijital kamera veya başka bir cihaz kullanarak karta veri eklerseniz
  Bilgiler uygun şekilde günlüke kaydedilmeyebilir ve yeni resim dosyaları eskilerin üzerine yazılmayabilir.

5.8 Dijital PBX'ler için sistem yazılımının yükseltilmesi

Kumanda kutusunda kaydedilmiş sistem yazılımı yükseltilebilir.

Sistem, analog PBX'ler ile kullanım amaçlı sistem yazılımı ile birlikte gönderilir. Dijital bir PBX kullanıldığısa, dijital PBX'lerin sistem yazılımı indirilmeli ve kumanda kutusuna yüklenmelidir.

Yeni sistem yazılımını indirin

1. Sistem yazılımı güncelleştirme dosyasını indirin.

2. Aşağıdaki web sitesinde verilen bilgilere başvurun. http://panasonic.net/pcc/support/intercom/v900

3. Güncelleştirme dosyasını SD kartın kök yoluna kopyalayın.

Sistem yazılımını yükseltilin

1. Kumanda kutusunu kapatın.
2. Güncelleştirme dosyasının bulunduğu SD kartı kumanda kutusuna takın.
3. 【FUNCTION】 düğmesine basılı tutarken, kumanda kutusunu açın. Düğmeyi henüz bırakmayın.
4. Kumanda kutusunun [POWER] ve [ACCESS] göstergeleri hızla yanıp sönene kadar yaklaşık 20 saniye bekleyin ve sonra [FUNCTION] düğmesini serbest bırakın.
5. Güncelleme tamamlandığında, kumanda kutusunun [ACCESS] göstergesi yanar. (Bu yaklaşık 20 dakika sürebilir.)

Not:

• Sistem ayarlarını yapılandırdiysanız veya düzenlediyseniz, sistem yazılımını yükseltmeden önce aşağıdaki adımlarla mevcut yapılandırma dosyalarını yedekleyin.
• Mevcut durumda kullanılan yapılandırma dosyalarını yedekleyin (sayfa 41).
• Sistem yazılımını yükseltin (sayfa 56).
• Kurulum aracının Upload the data to device işlevini (sayfa 40) kullanarak yapılandırma dosyalarını yükleyin.

5.9 Bir cihazın yeniden başlatılması

Kumanda kutusu, dağıtım kutusu veya asansör kumandasını cihaza ait sıfırlama düğmesine ( ) basarak yeniden başlatabilirsiniz.

5.10 POWER ve ACCESS göstergeleri

Cihazların durumunu kontrol etmek için POWER ve ACCESS göstergelerini kullanabilirsiniz.

• Yeşil yanan tüm göstergeler bir sorun olmadığını gösterir.
• Kırmızı renkte yanıp sönen bir gösterge bir hata olduğunu gösterir.

5.10.1 Kumanda kutusu göstergeleri

Kategori Anlam POWER (yeşil) ACCESS (kırmızı)
Normal çalışma Boşta	Yanıyor Kapalı
	Arama veya izleme sürüyor Yanıyor Yanıyor
	SD karta ulaşıliyor Yanıyor Hızlı şekilde yanıp sönyyor
Sistem kurulumu ve-ya bakımı	Bakım modu Yavaş şekilde yanıp sönyyor Kapalı
	Yazılım güncellemesi sürüyor Hızlı şekilde yanıp sönyyor Hızlı şekilde yanıp sönyyor
	Yazılım güncellemesi tamamlandı	Kapalı Yanıyor
	Bilgisayarla programlama sürüyor	Hızlı şekilde yanıp sönyyor	Kapalı
	Bilgisayarla programlama tamamlandı	Kapalı Yanıyor
	Bilgisayar bağlantısı kontrolü sürüyor	Yavaş şekilde yanıp sönyyor Kapalı
	Bilgisayar bağlantısı kontrolü tamam-landı	Kapalı Yanıyor
	Sıfırlama sürüyor Hızlı şekilde yanıp sönyyor Kapalı
	Sıfırlama tamamlandı	Kapalı Yanıyor
Hata	Mükerrer dağıtım kutusu numarası bu-lundu	Kapalı Yavaş şekilde yanıp sönyyor

5.10.2 Dağıtım kutusu göstergeleri

Kategori Anlam POWER (yeşil) ACCESS (kırmızı)
Normal çalışma Boşta Yanıyor Kapalı
Arama veya izleme sürüyor Yanıyor Yanıyor
Hata DIP anahtar 8 "açık" konumunda	Kapalı	Yavaş şekilde yanıp sönüyor
Tüm DIP anahtarlar "kapalı" konumunda	Kapalı Yavaş şekilde yanıp sönüyor
2 veya daha fazla DIP anahtar "açık" konumunda	Kapalı Yavaş şekilde yanıp sönüyor

5.10.3 Asansör kumandası göstergeleri

Kategori Anlam POWER (yeşil) ACCESS (kırmızı)
Normal çalışma Boşta Yanıyor Kapalı
	Ziyaretçi şu anda asansörü kullanabilir Yanıyor Yanıyor
Hata DIP anahtar 6 veya 7 "açık" konumunda	Kapalı Yavaş şekilde yanıp sönüyor
	2 veya daha fazla DIP anahtar "açık" konumunda	Kapalı Yavaş şekilde yanıp sönüyor

5.10.4 Uzatma kutusu göstergeleri

Kategori Anlam POWER (yeşil) ACCESS (kırmızı)
Normal çalışma Boşta Yanıyor Kapalı
	Arama veya izleme sürüyor Yanıyor Yanıyor
Hata DIP anahtar 4, 6, 7 veya 8 "açık" ko-numunda	Yanıyor Yavaş şeki de yanıp sönüyor

6.1 Sistem koşulları ve sınırlamaları

Lütfen aşağıdaki sistem koşullarına ve sınırlamalarına dikkat edin.

- Aynı anda sadece bir arama ya da izleme gerçekleştirilebilir.

Sonraki aramalar mevcut aramanın bağlantısını kesecek (mevcut aramanın önceliği düşük ise) veya bağlanmayacaktır (mevcut aramanın önceliği yüksek ise).

Düşük öncelik İzleme

Orta öncelik

Genel aramalar (lobiden ana monitöre, ana monitörden terminale vb.)

Yüksek öncelik

Acil durum aramaları

- Önceden programlanmış olan "zaman aşımı" gerçekleştiginde, tüm aramaların ve izlemelerin bağlantısı kesilir. Aramalar için varsayılan süre 90 saniye ve izleme için 180 saniyedir. Acil durum aramaları 10 dakika ile sınırlanmıştır.

6.2 Lobi istasyonu işlemleri

6.2.1 Bir daire sakininin aranması

Bir oda numarasının girilmesi

1. Daire sakininin oda numarasını girin.
2. Aramak için [△] öğesine basın.

Adın ilk harfi ile arama

1. [ * ] düğmesine basın.
2. Daire sakininin adının ilk harfini girmek için tuş takımını kullanın.

- Tuşa atanan harfler arasında gezmek için tuşa tekrar tekrar basın.

- Ekranın alt kısmında gösterilen ipuçlarını dikkate alın.

1. İstenen adı aramak için [▲] veya [▼] düğmesine basın.

2. Aramak için 【】dğesine basın.

Tüm adlardan arama

1. [▼] düğmesine basın.
2. İstenen adı aramak için [ ▲ ] veya [▼] düğmesine basın.
3. Aramak için【△】öğesine basın.

6.2.2 Bir resepsiyonistin aranması

1 [ ▼] düğmesine basın.
2 Resepsiyonisti aramak için [▲] veya [▼] düğmesine basın.
3 Aramak için [ ] öğesine basın.

6.2.3 Kilit açma kodunu girerek kapı açma

1 [#] düğmesine basın.
2 4 basamaklı kilit açma kodunu girin.
3 [ △] düğmesine basın.

6.3 Tesis personeli işlemleri

Tesis personeli çeşitli işlemleri gerçekleştirmek için bir PBX'in dahili telefonunu kullanabilir.

Aramada değilken kullanılabilir işlemler

1. Kumanda kutusuna atanan dahili numarayı çevirin.
2. Çalıştırmak istediğiniz özelliği göre özellik numarasını girin.

Özellik numarası Atama
(oda numarası) # Belirtilen oda numarasını arar
✗1 Lobi istasyonu 1'i arar
✗2 Lobi istasyonu 2'i arar
✗3 Lobi istasyonu 3'i arar
##00# Ziyaretçi	arama modunu oda moduna geçirir
##01# Ziyaretçi	arama modunu resepsiyon moduna geçirir

3. Sesli rehberi takip edin.

Aramadayken kullanılabilir işlemler

Çalıştırmak istediğiniz özelliği göre özellik numarasını girin.

Özellik numarası Atama
*000# Giriş kapısını (kapılarını) açar
*(2 basamaklı kat numarası) #	Giriş kapısını (kapılarını) açar ve asansörün belirtilen katı ziyaretine izin verir
*# Sesli rehberi tekrar eder

Oda modu - resepsiyon modu

Ziyaretçi arama modu ayarı oda modu olarak ayarlandığında, lobi ziyaretçileri belirli bir daire sakinini veya oda numarasını arayabilir ve daire sakinleriyle doğrudan konuşabilir. Daire sakini ziyaretçi ile yaptığı konuşmaya dayanarak giriş kapısını açabilir.

Ziyaretçi arama modu ayarı resepsiyon modu olarak ayarlandığında, lobi ziyaretçilerinden gelen aramalar ziyaretçi belirli bir daire sakini veya oda numarasını arasa bile bir resepsiyon terminaline yönlendirilir. Ziyaretçiler daire sakinleri ile doğrudan konuşmaz. Resepsiyon terminali kullanıcısı daire sakini ile yaptığı konuşmaya dayanarak giriş kapısını açabilir.

7.1 Temel sorun giderme

Gelişmiş sorun giderme için aşağıdaki web sitesinde verilen bilgilere bakın.

http://panasonic.net/pcc/support/intercom/v900

Sistem, özellikle sistemi kurduktan veya değiştirdikten sonra doğru bir şekilde çalışmazsa önce aşağıdaki noktaları kontrol edin.

• Ünitelerin her birine elektrik bağlı olup olmadığı
• Terminalere tüm kabloların doğru bir şekilde ve tamamen takılıp takılmadığı (bkz. sayfa 26 - 32)
• Bağlantıları kontrol etmek için ayrıca kurulum aracının Connection check işlevini (sayfa 41) de kullanabilirsiniz.
• Üniteler arasında giriş/çıkış bağlantılarının doğru olup olmadığı (bkz. sayfa 26 - 30)
• Anahtar ayarlarının doğru olup olmadığı (bkz. sayfa 32 - 36)

Kırmızı renkte yanan veya yanıp sönen göstergeler

Kırmızı renkte yanan veya yanıp sönen göstergeler bir hata olduğunu gösterir. Daha fazla bilgi için bkz. 5.10 POWER ve ACCESS göstergeleri (sayfa 56).

Genel sorunlar

Sorun Neden ve Çözüm Sayfa
Aramaların bağlantısı kesiliyor.	Daha yüksek öncelikli arama (acil durum araması gibi) mevcut aramanın bağlantısının kesilmesine neden oluyor.→ Bekleyin ve tekrar deneyin.Mevcut arama zaman aşımına uğradı ve bağlantısı kesildi.→ Sistem kaynaklarını korumak için tüm aramalar zaman aşımına uğrar ve önceden belirlenmiş süre sonunda bağlantısı kesilir.	59
Lobi istasyonu ekranı boş.	Lobi istasyonu ziyaretçiyi algılamadı.→ Lobi istasyonları, yalnızca bir ziyaretçi algılandığında ekranı açan bir hareket algılama cihazına sahiptir. Kullanırken lobi istasyonunun önünde durun.	12
Lobi istasyonları ana monitörden izlenemiyor.	Uzatma kutularına bağlı lobi istasyonları ana monitörlerden izlenemiyor ola-bilir.	53
Ana monitördeki izleme lis-tesinden seçilen lobi istas-yonları izlenemiyor.	Seçilen lobi istasyonu bir uzatma kutusuna bağlıysa, ana monitörlerden izle-nemiyor olabilir. 53

Kurulum sorunları

Sorun Neden ve Çözüm Sayfa
Sisteme veri yüklenemiyor. ●	Kablolar doğru şekilde bağlanmamış.→ Kablo bağlantılarını kontrol edin ve tüm kabloların terminallere tamamen takıldığından emin olun.– Bağlantıları kontrol etmek için ayrıca kurulum aracının Connection check işlevini (sayfa 41) de kullanabilirsiniz.● Tüm ünitelere elektrik bağlı değil.→ Güç bağlantısını kontrol edin ve gücü tüm ünitelere bağlayın.● Anahtar ayarları yanlış.→ Anahtar ayarlarını kontrol edin.● Üniteler arası giriş/çıkış bağlantıları yanlış.→ Bağlantıları kontrol edin.	26 - 36

Ana monitor ekran sorunları

Görüntü kay-nağı	Ekran Neden ve Çözüm Sayfa
Lobi istasyonu●Hiçbir görüntü yok (mavi ek-ran).● Görüntülerin kalitesi düşük.	●Kablolar doğru şekilde bağlanmamış.→ Kablo bağlantılarını kontrol edin ve tüm kablo-ların terminallere tamamen takıldığından emin olun. Özellikle, kumanda kutusu ve dağıtım ku-tusu arasındaki terminallerin (V1 ve V2) bağlan-tısını kontrol edin.– Bağlantıları kontrol etmek için ayrıca kuru-lum aracının Connection check işlevini (sayfa 41) de kullanabilirsiniz.●Tüm ünitelere elektrik bağlı değil.→ Güç bağlantısını kontrol edin ve gücü tüm üni-telere bağlayın.●Aşağıdaki ayarlar aynı uzatma kutusuna bağlı tüm lobi istasyonları için aynı değerlere yapılandırılma-mış.– Camera Display Priority– Camera Signal– Time and date settings– Monitor Time Out– Talk Time Out– Lift Signal Mode– Lift Signal Time→ Ayarlar için aynı değerleri yapılandırın.	26 - 3253
Kamera Hiçbir görüntü yok (mavi ekran).●Kablo kameraya bağlı değil.→ Kabloyu kameraya bağlayın.●Kameraya elektrik bağlı değil.→ Güç bağlantısını kontrol edin ve gücü kameraya bağlayın.●Kullanılan sinyal biçimi (PAL veya NTSC) doğru değil.→ Sinyal biçimi ayarını (sayfa 43) kamera tarafından kullanılan sinyal biçimiyle eşleştirin.	26 - 28

Ana monitörde gösterilen hata mesajları

Mesaj Neden ve Çözüm Sayfa
Bir PBX'e bağlandığında:Sistem kullanımda	● Başka bir arama sürüyor.→ Bekleyin ve tekrar deneyin.● Kumanda kutusu terminalleri kontrol eden PBX'e (telefon sistemi) doğru bir şekilde bağlanmamış veya kumanda kutusu bir nedenle PBX'i arayamıyor.→ Kumanda kutusu ve PBX arasındaki bağlantıları ve tüm ilgili PBX ayarlarını kontrol edin.	2831
● Bağlanılamıyor● Kurulum başarısız(bir oda numarası üzerine yazmak için seçildikten sonra görüntülenir)	● Kablolar doğru şekilde bağlanmamış.→ Kablo bağlantılarını kontrol edin ve tüm kabloların terminallere tamamen takıldığından emin olun.– Bağlantıları kontrol etmek için ayrıca kurulum aracının Connection check işlevini (sayfa 41) de kullanabilirsiniz.● Kumanda kutusuna elektrik bağlı değil.→ Güç bağlantısını kontrol edin ve gücü kumanda kutusuna bağlayın.	26 - 32
Sistem kullanımda	Kablolar (dahili telefon kablosu hariç) doğru şekilde bağlanmamış.→ Kablo bağlantılarını kontrol edin ve tüm kabloların terminallere tamamen takıldığından emin olun.- Bağlantıları kontrol etmek için ayrıca kurulum aracının Connection check işlevini (sayfa 41) de kullanabilirsiniz.Kumanda kutusuna elektrik bağlı değil.→ Güç bağlantısını kontrol edin ve gücü kumanda kutusuna bağlayın.	26 - 32
boş ekran • Dahili telefon kablosu doğru şekilde bağlanmamış.→ Dahili telefonun kablosunu bağlayın.		2831

7.2 Temizlik

Ürünü yumuşak ve kuru bir bezle silin.

Aşırı kirliyse ürünü hafif nemli bir bezle silin.

Önemli:

- Alkol, parlatma tozu, toz sabun, benzin, tiner, parafin, petrol ürünü içeren bir temizlik ürünü ya da kaynar su kullanmayın. Ayrıca, ürüne böcek ilacı, cam temizleyici ya da saç spreyi sıkmayın. Bu durum ürün rengi veya kalitesinde bir değişime neden olabilir.

7.3 Ticari markalar

• Microsoft ve Windows, Birleşik Devletler ve/veya diğer ülkelerde Microsoft Corporation'ın tescilli ticari markaları veya ticari markalarıdır.
• SDXC, SD-3C, LLC'nin ticari bir markasıdır.

7.4 Bu belgedeki terimler ve çizimler

• SD hafıza kartları "SD kartlar" olarak adlandırılmıştır.
• Model numaralarının son ekleri (ör. "VL-V900TK" için "TK") gerekmedikçe göz ardı edilmiştir.
• Çizimler gerçek üründen biraz farklı olabilir.

- AEEE Yönetmeliğine Uygundur.

AEEE: Waste Electrical and Electronic Equipment (Atık Elektrikli ve Elektronik Eşya)

- Üretici, ürünün kullanım talimatlarına ve ilgili teknik standartlara uyulması koşuluyla, bu ürün için 7 senelik kullanım süresi belirlemiştir.

Ekipmanda kullanılan grafik simgeler ve açıklamaları

1		2		3		4		5		6
7		8		9	[HHZY]	10		11	[9237]	12

1. Alternatif akım (A.C.) 2. Doğru akım (D.C.) 3. Koruyucu topraklama 4. Koruyucu bağlayıcı

(elektrik çarpmasına karşı korumanın Çift yalıtım veya Kuvvetlendirilmiş Yalıtıma dayandığı ekipman) 8. "AÇIK" (güç) 9. "KAPALI" (güç) 10. Bekleme (güç) 11. "AÇIK" / "KAPALI" (güç; basmalı) 12. Dikkat, elektrik çarpma riski

Uygunluğu Değerlendiren kuruluş:

UL Japan, Inc.

4383-326, Asama-cho, Ise-shi, Mie

516-0021 JAPAN

Tel: [phone]

Faks: [phone]
