KULLANIM KILAVUZU TRANS-ATS.D Emko

1.1 Genel Özellikler

Trans-ATS otomatik transfer ünitesi, her iki kaynak için de gerilim izleme ve otomatik transfer özelliği sağlar. Her hangi bir kaynağın her hangi bir fazının hatasını algılayabilir ve eğer gerilim değeri set edilen sınırların dışına çıkarsa, diğer kaynağın start cihazına uzak start sinyali gönderir ve kaynak yükü üzerine almaya hazır olduğunda yükü bir kaynaktan diğerine otomatik olarak transfer eder. Birim üzerinde Otomatik, Manuel ve Test (jeneratörü yüklü ya da yüksüz çalıştırmak için) çalışma modları vardır.

Birimin parametreleri ön panel üzerinden ya da PC arayüz yazılımından Operatör veya Teknisyen şifresi ile programlanabilir (Operator şifresi ile yalnızca operatör parametreleri, Teknisyen şifresi ile tüm parametreler programlanabilir).

Birim bir hata algıladığında, hata LED'ini yakıp söndürür, LCD ekranda ilgili hata mesajını gösterir, korna çıkışını aktif eder ve gerekiyorsa motoru durdurur(jeneratör uygulaması seçildiyse).

1.2 Garanti

Malzeme ve işçilik hatalarına karşı iki yıl süreyle garanti edilmiştir. Bu garanti cihazla birlikte verilen garanti belgesinde ve kullanma kılavuzunda yazılı olan müşteriye düşen görev ve sorumlukların eksiksiz yerine getirilmesi halinde yürürlükte kalır.

1.3 Bakim

Cihazın tamiri eğitimli kişiler tarafından yapılmalıdır. Cihazın dahili parçalarına erişmek için öncelikle cihazın enerjisini kesiniz. Cihazı hidrokarbon içeren çözeltilerle (Petrol, Trichlorethylene gibi) temizlemeyiniz. Bu çözeltilerle cihazın temizlenmesi, cihazın mekanik güvenirliğini azaltabilir. Cihazın dış plastik kısmını temizlemek için etil alkol ya da suyla nemlendirilmiş bir bez kullanınız. Cihazın ortalama kullanım ömrü 10 yıldır.

2. Kurulum

Emko TRANS-ATS.D - Kurulum - 1

Cihazın montajına başlamadan önce kullanım kılavuzunu ve aşağıdaki uyarıları dikkatle okuyunuz.

Taşıma sırasında meydana gelebilecek hasarlara karşı, cihazın montajına başlanmadan göz ile kontrol edilmesi gerekmektedir. Montaj ve devreye alma işleminin mekanik ve elektrik teknisyenleri tarafından yapılması gerekmektedir ve bu sorumluluk alıcıya aittir.

Cihaz üzerindeki herhangi bir hata veya arızadan kaynaklanabilecek bir tehlike söz konusu ise sistemin enerjisini kapatarak cihazın tüm elektriksel bağlantılarını sistemden ayırınız.

Elektrik şoklarını ve benzeri kazaları engellemek için cihazın tüm bağlantıları tamamlanmadan cihaz ve montajın yapıldığı sisteme enerji verilmemelidir.

2.1 Cihaz Ayarları

Birim, ön panel üzerindeki butonlar ve LCD ekran kullanılarak ya da PC arayüz yazılımı kullanılarak programlanabilir.

2.2 Cihazın Panel Üzerine Montajı

Cihaz panel montajına uygun olarak tasarlanmıştır. Sabitleme iki adet sıkma parçası ile yapılır.

1- Cihazı panelin ön tarafından açılan kesite iyice yerleştiriniz.
2- Sıkma parçalarını cihazın iki kenarındaki deliklere geçirdikten sonra, iyice sıkarak cihazın montajı yapınız.

Emko TRANS-ATS.D - Cihazın Panel Üzerine Montajı - 1

Cihazın montajının yapılacağı mekanik aksam üzerinde tehlike yaratabilecek tüm aksam ile ilgili gerekli tedbirlerin alınması gerekmektedir. Bu tedbirler, montajı yapacak personelin güvenliği için gereklidir.

Emko TRANS-ATS.D - Cihazın Panel Üzerine Montajı - 2

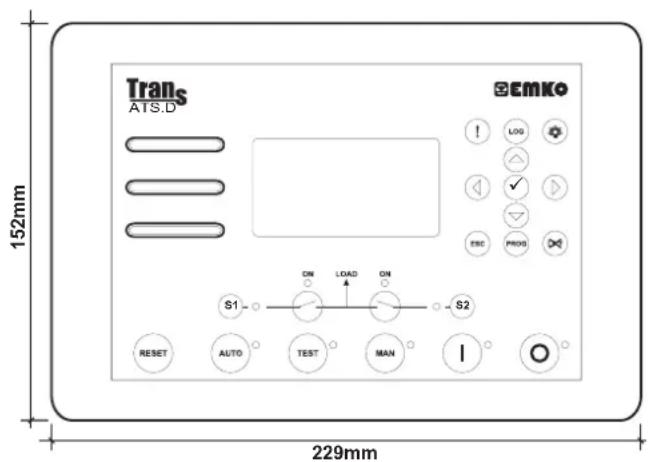

Şekil 2.1 Ön Görünüm Şekil 2.2 Panel Kesiti

2.3 Elektriksel Bağlantı Şeması

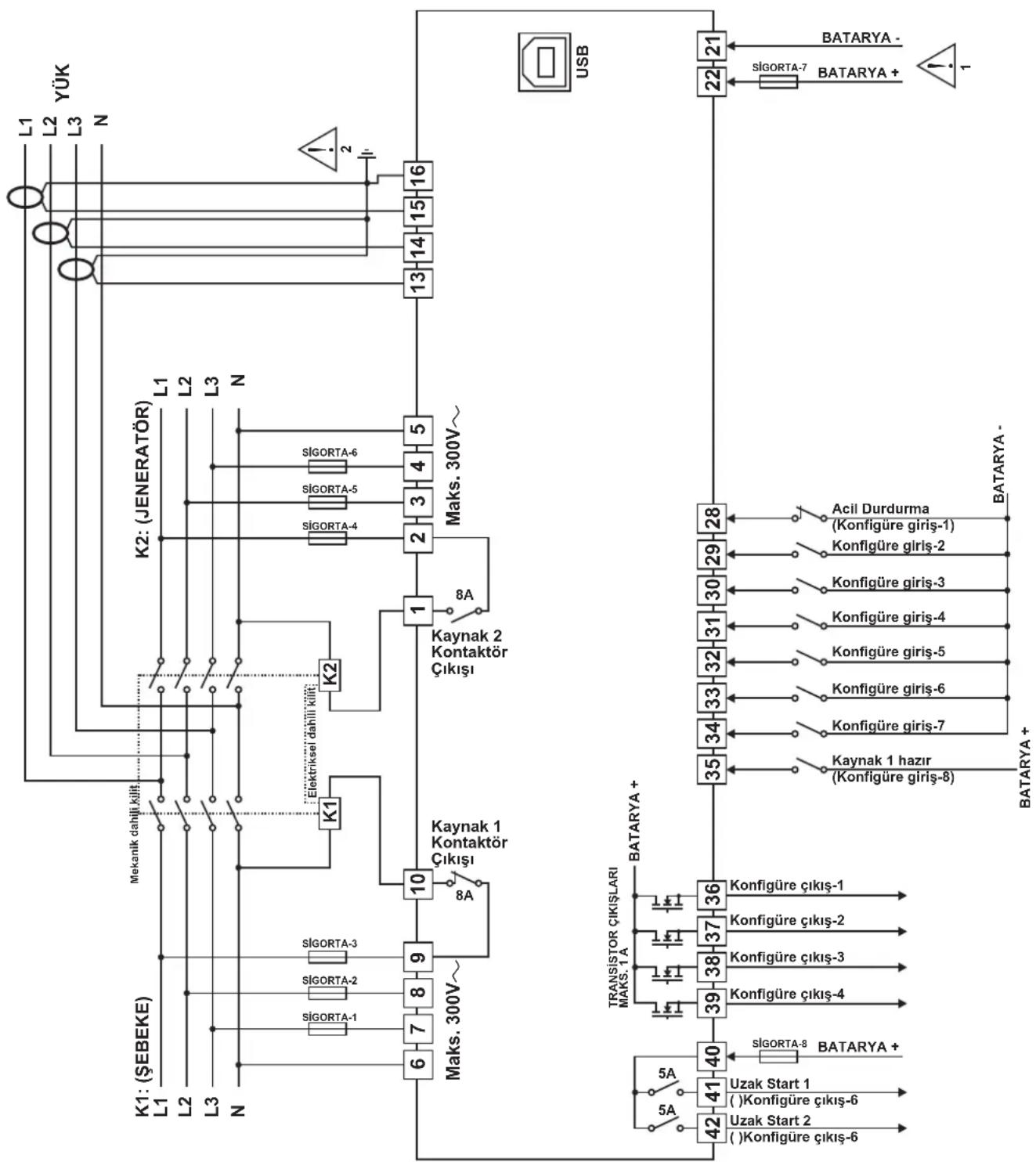

TRANS-ATS.DAna kartı 3 faz 4 kablolu bağlantı şeması
Emko TRANS-ATS.D - Elektriksel Bağlantı Şeması - 1
SIGORTA-1, SIGORTA-2, SIGORTA-5, SIGORTA-6: 2A. T
SÍGORTA-7: 6A.T
SIGORTA-8: Maks. 10A. T
SÍGORTA-3, SÍGORTA-4: 8A.T

Emko TRANS-ATS.D - Elektriksel Bağlantı Şeması - 2

1- Üniteyi yukarıdaki şemada gösterildiği gibi bağlayınız. Batarya uçlarının doğru bağlandığından emin olunuz. Harici sigorta tavsiye edilir. Çok telli kablo kesiti: 1,5mm², Tek telli kablo kesiti: 2,5mm², Kablo soyma uzunluğu 7mm ile 9 mm arasında olmalıdır. Besleme kabloları IEC 60277 veya IEC 60245 gereksinimlerine uygun olmalıdır.

2- Akım trafosunun sekonderi topraklanmalıdır. Akım trafosu 5VA tavsiye edilir. Ünite akım trafosunda 0.5VA yüklemeye sebep olur.

3. Parametrelerin Ayarlanması

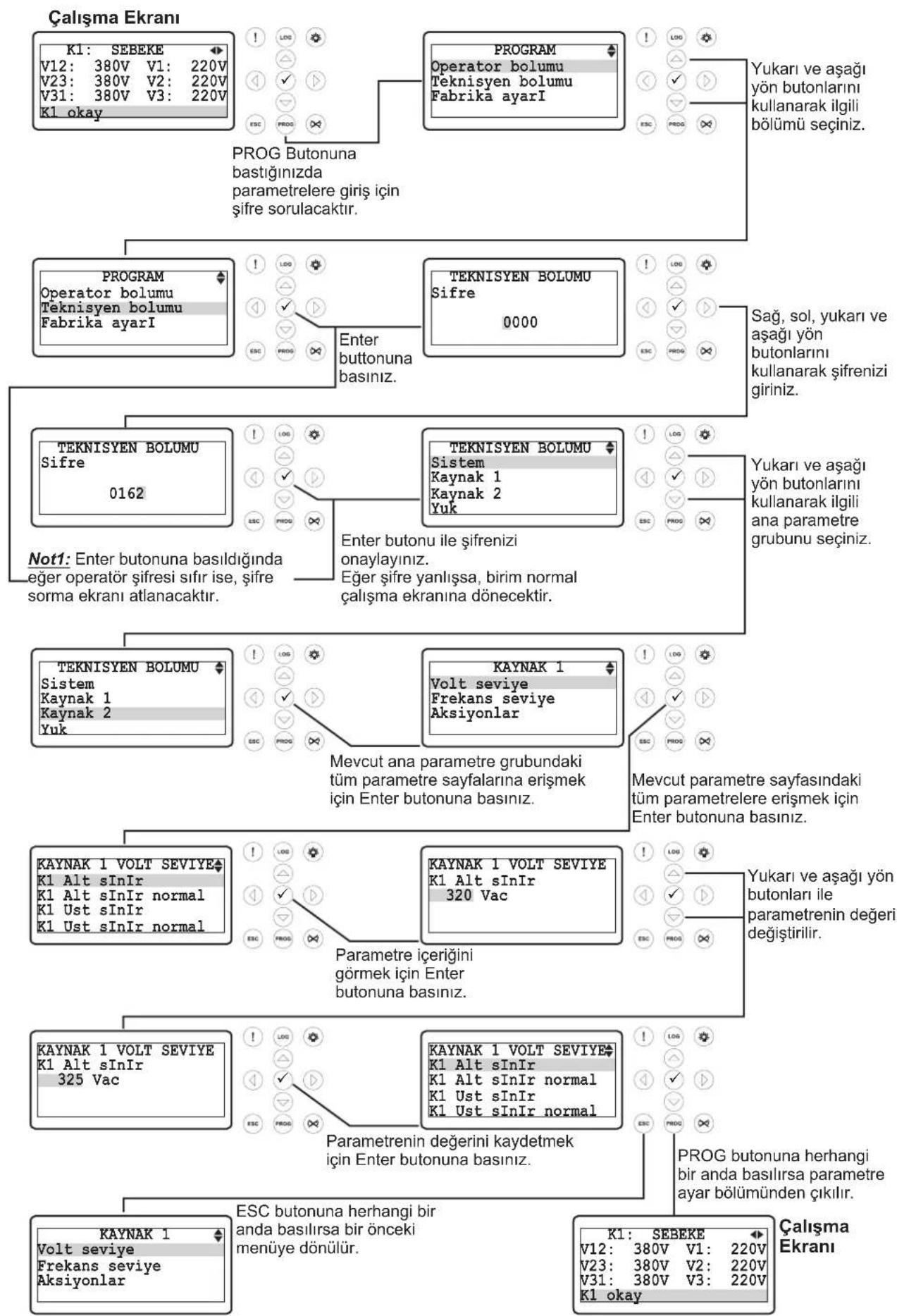

Emko TRANS-ATS.D - Parametrelerin Ayarlanması - 1

4. Parametreler

4.1 Operatör Parametreleri

4.1.1 Kaynak 1

		Min	Max	Default	KIMNA
K1 Alt slnlr	Kaynak 1 Gerilimi Alt Sınırlı	60	600	320	V~
K1 Alt slnlr normal	Kaynak 1 Gerilimi Alt Sınırlı Normal Değeri	60	600	340	V~
K1 Ust slnlr	Kaynak 1 Gerilimi Üst Sınırlı	60	600	440	V~
K1 Ust slnlr normal	Kaynak 1 Gerilimi Üst Sınırlı Normal Değeri	60	600	420	V~

K 1 VOL

		Min	Max	Default	KIMNA
K1 Alt slnlr	Kaynak 1 Frekansı Alt Sınırlı	20.0	75.0	45.0	Hz
K1 Alt slnlr normal	Kaynak 1 Frekansı Alt Sınırlı Normal Değeri	20.0	75.0	48.0	Hz
K1 Ust slnlr	Kaynak 1 Frekansı Üst Sınırlı	20.0	75.0	55.0	Hz
K1 Ust slnlr normal	Kaynak 1 Frekansı Üst Sınırlı Normal Değeri	20.0	75.0	52.0	Hz

K 1 Kay

4.1.2 Kaynak 2

		Min	Max	Default	KIMNA
K2 Alt slnlr	Kaynak Gerilimi Alt Sınırı2	60	600	320	V~
K2 Alt slnlr normal	KaynaR Gerilimi Alt Sınırı Normal Değeri	60	600	340	V~
K2 Ust slnlr	KaynaR Gerilimi Üst Sınırı	60	600	440	V~
K2 Ust slnlr normal	KaynaR Gerilimi Üst Sınırı Normal Değeri	60	600	420	V~

K 2 Kay

		Min	Max	Default	GIMNA
K2 Alt slnlr	KaynaR Frekansı Alt Sınırlı	20.0	75.0	45.0	Hz
K2 Alt slnlr normal	KaynaR Frekansı Alt Sınırlı Normal Değeri	20.0	75.0	48.0	Hz
K2 Ust slnlr	KaynaR Frekansı Üst Sınırlı	20.0	75.0	55.0	Hz
K2 Ust slnlr normal	KaynaR Frekansı Üst Sınırlı Normal Değeri	20.0	75.0	52.0	Hz

K 2 Kay

Not-1 : pas = pasif

4.2 Teknisyen Parametreleri

4.2.1 Sistem

SISTEM NETWORK ( )Sistem->Network		Min	Max	Default	Birim
Aklm trafo oranl	Yük Akım Trafosu Oranı		99995	100
Voltaj trafo oranl	Voltaj Trafo Oranı	1	100	1
Faz secimi	AC Sistem; 0 - 1 faz 2 kablolu1 - 3 faz 4 kablolu2 - 2 faz 3 kablolu L1-L23 - 2 faz 3 kablolu L1-L3	0	3	1
Faz slrasl	Faz Sırası (PASIF, L123 veya L321)	PASIF, L123, L321		PASIF
Jenerator kVA gucu	Jeneratör kVA Gücü	0	9999	300	kVA

SISTEM SECENEKLER ( )Sistem->Secenekler		Min	Max	Default	Birim
Kaynak secimi *1	Kaynak seçimi 0-Şebeke-Jeneratör1-Jeneratör-Jeneratör2-Şebeke-Şebeke	0	2	0
Operasyon secimi	Operasyon seçimi 0-Çalışan-Bekleyen1-Dual	0	1	0
Kaynak onceligi	Kaynak onceligi 0-Kaynak 11-Kaynak 2	0	1	0
Kaynak 1 dual suresi	Kaynak 1 dual süresi	0	9999	60	dak.
Kaynak 2 dual suresi	Kaynak 2 dual süresi	0	9999	60	dak.
Erken start suresi	Erken start süresi	0	999	250	Sn.

Not: *^1 = Bu parametre değiştirildikten sonra cihaz yeniden başlatılmalıdır.

KONTAKTORLER ( )Sistem->Kontaktorler		Min	Max	Default	Birim
Kontaktor tip secimi	Kontaktör Tip Seçimi	0	2	0
K2 kont.kap.clk.tipi	Kaynak 2 Kontaktörü Kapatma Çıkışı Kontak Tipi	NA / NK		0
K2 kont.kap.clk.turu	Kaynak 2 Kontaktörü Kapatma Çıkışı Türü	NOR / DARB		0
K2 kont.kapatma sure	Kaynak 2 Kontaktörü Kapatma Süresi	1	250	5	Sn
K2 kont.acm.clk.turu	Kaynak 2 Kontaktörü Açma Çıkışı Türü	NOR / DARB		0
K2 kont.acma suresi	Kaynak 2 Kontaktörü Açma Süresi	1	250	5	Sn
K1 kont.kap.clk.tipi	Kaynak 1 Kontaktörü Kapatma Çıkışı Kontak Tipi	NA / NK		0
K1 kont.kap.clk.turu	Kaynak 1 Kontaktörü Kapatma Çıkışı Türü	NOR / DARB		0
K1 kont.kapatma sure	Kaynak 1 Kontaktörü Kapatma Süresi	1	250	5	Sn
K1 kont.acm.clk.turu	Kaynak 1 Kontaktörü Açma Çıkışı Türü	NOR / DARB		0
K1 kont.acma suresi	Kaynak 1 Kontaktörü Açma Süresi	1	250	5	Sn
Kont.kapat.darbe sure	Kontaktör Kapama Darbe Süresi	0.0	10.0	0.5	Sn
Kont.acma darbe sure	Kontaktör Açma Darbe Süresi	0.0	10.0	0.5	Sn
Transfer gecikmesi	Transfer Gecikmesi	0	250	2	Sn
Esnek yukleme suresi	Esnek Yükleme Süresi	1	250	3	Sn
Deneme saylsl	Deneme Sayısı	1	250	5

LCD DISPLAY ( )Sistem->LCD display		Min	Max	Default	Birim
Dil secimi	Dil Seçimi	INGILIZCE TURKCE/INGILIZCE
Kontrast	Kontrast	4	9	5
Oto backlight kapa	Otomatik Backlight Kapama	AKTIF/PASIF		PASIF
Oto kaydlrma sure	Otomatik Sayfa Kaydırma Süresi	0 (pas)	250	0	Sn
Oto kaydlrma saylsl	Otomatik Sayfa Kaydırma Sayısı	1	14	5
Hata mesajl gost.sure	Hata Mesajları Dönüşümlü Gösterim Süresi	1	250	2	Sn

SERi HABERLEŞME (Sistem->Seri haberleşme)		Min	Max	Default	Birim
Cihaz adresi	Cihaz Adresi	1	247	1
Haberleşme hızı	Haberleşme Hızı: 0 - 1200 baud1 - 2400 baud2 - 4800 baud3 - 9600 baud4 - 19200 baud5 - 38400 baud	0	5	3
Parite	Parite (0-> Yok, 1-> Tek, 2-> Çift)	0	2	0
Stop bit	Stop Bit (0-> 1 stop bit,1-> 2 stop bit)	0	1	0
Datalog periyot	Datalog Periyodu	0.0(pas)	999.9	1.0	Dak
Zaman aşımı	Zaman Aşımı	0(pas)	999	3	Dak
ASCII/RTU seçimi	ModBus ASCII/RTU Seçimi	ASCII / RTU		ASCII

TARIH & SAAT AYARI (Sistem->Tarih & saat ayarl)		Min	Max	Default	Birim
YII	Yil	0	99
Ay	Ay	1	12
Gun	Gün	1	31
Haftanın gunu	Haftanın Günü	1	7
Saat	Saat	0	23
Dakika	Dakika	0	59
Saniye	Saniye	0	59

Not: NA / NK : Normalde Açık / Normalde Kapalı NOR / DARB : Normal / Darbeli

DEFAULT AYARLARI ( )Sistem->Default ayarlarl		Min	Max	Default	Birim
Default ayarl kaylt	Default Ayarları Kaydet	EVET / HAYIR		HAYIR
Default ayarlna don	Default Ayarlarına Geri Dön	EVET / HAYIR		HAYIR
Fabrika ayarlna don	Fabrika Ayarlarına Geri Dön	EVET / HAYIR		HAYIR

SIFRE AYARLARI ( )Sistem->Sifre ayarlarl		Min	Max	Default	Birim
Operator sifresi	Operatör Şifresi	0	9999	0
Teknisyen sifresi	Teknisyen Şifresi	0	9999	0

4.2.2 Kaynak 1

KAYNAK 1 VOLT. SEVIYE (Kaynak 1->Volt seviye)		Min	Max	Default	Birim
K1 Alt slnlr	Kaynak 1 Gerilimi Alt Sınırlı	60	600	320	V~
K1 Alt slnlr normal	Kaynak 1 Gerilimi Alt Sınırlı Normal Değeri	60	600	340	V~
K1 Ust slnlr	Kaynak 1 Gerilimi Üst Sınırlı	60	600	440	V~
K1 Ust slnlr normal	Kaynak 1 Gerilimi Üst Sınırlı Normal Değeri	60	600	420	V~

KAYNAK 1 FREK. SEVIYE (Kaynak 1->Frekans seviye)		Min	Max	Default	Birim
K1 Alt slnlr	Kaynak 1 Frekansı Alt Sınırlı	20.0	75.0	45.0	Hz
K1 Alt slnlr normal	Kaynak 1 Frekansı Alt Sınırlı Normal Değeri	20.0	75.0	48.0	Hz
K1 Ust slnlr	Kaynak 1 Frekansı Üst Sınırlı	20.0	75.0	55.0	Hz
K1 Ust slnlr normal	Kaynak 1 Frekansı Üst Sınırlı Normal Değeri	20.0	75.0	52.0	Hz

KAYNAK 1 AKSIYONLARI (Kaynak 1) ->Aksiyonlar		Min	Max	Default	Birim
Stop modda K1 arlza	Stop Modda Kaynak 1 Arızası Kontrolü	AKTIF/PASIF		AKTIF
Her zaman donus sure.	Her Zaman Şebeke Dönüş Süresi Bakılması	AKTIF/PASIF		PASIF
K1 donus suresi	Kaynak 1 Dönüş Süresi	0	99	2	sn.
K1 arlza suresi	Kaynak 1 Ar zai Süresi	0	99	2	sn.
Kontaktor hemen acsın	Kontaktör Hemen Açsın	AKTIF/PASIF		AKTIF

4.2.3 Kaynak 2

KAYNAK 2 VOLT. SEVIYE (Kaynak 2->Volt seviye)		Min	Max	Default	Birim
K2 Alt slnlr	Kaynak 2 Gerilimi Alt Sınırlı	60	600	320	V~
K2 Alt slnlr normal	Kaynak 2 Gerilimi Alt Sınırlı Normal Değeri	60	600	340	V~
K2 Ust slnlr	Kaynak 2 Gerilimi Üst Sınırlı	60	600	440	V~
K2 Ust slnlr normal	Kaynak 2 Gerilimi Üst Sınırlı Normal Değeri	60	600	420	V~

KAYNAK 2 FREK. SEVIYE (Kaynak 2->Frekans seviye)		Min	Max	Default	Birim
K2 Alt slnlr	Kaynak 2 Frekansı Alt Sınırlı	20.0	75.0	45.0	Hz
K2 Alt slnlr normal	Kaynak 2 Frekansı Alt Sınırlı Normal Değeri	20.0	75.0	48.0	Hz
K2 Ust slnlr	Kaynak 2 Frekansı Üst Sınırlı	20.0	75.0	55.0	Hz
K2 Ust slnlr normal	Kaynak 2 Frekansı Üst Sınırlı Normal Değeri	20.0	75.0	52.0	Hz

KAYNAK 2 AKSIYONLARI (Kaynak 2->Aksiyonlar)		Min	Max	Default	Birim
Stop modda K2 arlza	Stop Modda Kaynak 2 Arızası Kontrolü	AKTIF/PASIF		AKTIF
Her zaman donus sure.	Her Zaman Şebeke Dönüş Süresi Bakılması	AKTIF/PASIF		PASIF
K2 donus suresi	Kaynak 2 Dönüş Süresi	0	99	2	sn.
K2 arlza suresi	Kaynak 2 Ar zat Süresi	0	99	2	sn.

4.2.4 Yük

JEN. AKIM SEV. & AKS (Yuk->Aklm seviye & aksiyon)		Min	Max	Default	Birim
Dusuk aklm slnlrl	Düşük m S n r l l l	0	9999	1	A~
Dusuk aklm on-alarm	Düşük m S n r l l l Ön Alarm Değeri	0(pas)	9999	pas	A~
Dusuk aklm on-al.norm	D k Ak m S n r l l l Ön Alarm Normal Değeriüşü	0	9999	5	A~
Dusuk aklm aksiyon	Düşük Akım Arıza Davranışı Seçimi0 - Pasif1 - Uyarı (Sadece alarm, durdurma yok)2 - Elektriksel Arıza (Alarm verilir. Soğutma süresi kadar çalıştırıldıktan sonra durdurma)3 - Durdurma (Alarm ve durdurma)	0(pas)	3	pas
Dusuk aklm aks.gecikm	Düşük Akım Alarm Süresi	0	99	2	Sn
Asırl aklm slnlrl	Aşı l l l l ir Ak m S n r	0	9999	9999	A~
Asırl aklm on-alarm	Aşı l l l l l Ön Alarm Değerir Ak m S n r	0(pas)	9999	9990	A~
Asırl aklm on-al.norm	Aşı l l l l l Ön Alarm Normal Değerir Ak m S n r	0	9999	9980	A~
Asırl aklm aksiyon	Aşırı Akım Arıza Davranışı Seçimi0 - Pasif1 - Uyarı (Sadece alarm, durdurma yok)2 - Elektriksel Arıza (Alarm verilir. Soğutma süresi kadar çalıştırıldıktan sonra durdurma)3 - Durdurma (Alarm ve durdurma)	0(pas)	3	pas
Asırl aklm aks.gecikm	Aşırı Akım Alarm Süresi	0	99	2	Sn
Kısa devre slnlrl	Kısa Devre l l l l Ak m S n r	0	9999	9999	A~

GUC SEVIYE (Yuk->Guc seviye)		Min	Max	Default	Birim
Alt slnlr durdurma	Yük Gücü Alt Sınırlı	0(pas)	9999	pas	kVA
Alt slnlr on-alarm	Yük Gücü Alt Sınırlı Ön Alarm Değeri	0(pas)	9999	pas	kVA
Alt slnlr on-alr norm	Yük Gücü Alt Sınırlı Ön Alarm Normal Değeri	0	9999	5	kVA
Ust slnlr durdurma	Yük Gücü Üst Sınırlı	0(pas)	9999	pas	kVA
Ust slnlr on-alarm	Yük Gücü Üst Sınırlı Ön Alarm Değeri	0(pas)	9999	pas	kVA
Ust slnlr on-alr norm	Yük Gücü Üst Sınırlı Ön Alarm Normal Değeri	0	9999	0	kVA
Durdurma gecikme sure	Yük Gücü Durdurma Gecikmesi	0	99	2	Sn
Ters guc slnlrl	Ters Güç Sınırlı	-9999	0	0	kW
Ters guc aksiyon	Ters Güç Arıza Davranışı Seçimi0 - Pasif1 - Uyarı (Sadece alarm, durdurma yok)2 - Elektriksel Arıza (Alarm verilir. Soğutmasüresi kadar çalıştırıldıktan sonra durdurma)3 - Durdurma (Alarm ve durdurma)	0(pas)	3	0(pas)
Ters guc aks.gecikme	Ters Güç Alarm Süresi	0	99	2	Sn

Not: pas = pasif

4.2.5 Besleme

BATARYA VOLTAJI ( )Motor->Batarya		Min	Max	Default	Birim
Alt slnlr	Batarya Gerilimi Alt Sınırlı	6.0(pas)	30.0	10.0	V---
Alt slnlr normal	Batarya Gerilimi Alt Sınırlı Normal Değeri	6.0	30.0	10.5	V---
Alt slnlr gecikme	Batarya Gerilimi Alt Sınırlı Arıza Gecikmesi	0.0	9.9	1.0	Sn
Ust slnlr	Batarya Gerilimi Üst Sınırlı	6.0(pas)	30.0	30.0	V---
Ust slnlr normal	Batarya Gerilimi Üst Sınırlı Normal Değeri	6.0	30.0	29.5	V---
Ust slnlr gecikme	Batarya Gerilimi Üst Sınırlı Normal Değeri	0.0	9.9	1.0	Sn

4.2.6 Motor

MOTOR ÇALIŞM.OPSIYON (Motor->Calışma opsiyonları)		Min	Max	Default	Birim
Marş deneme adedi	Marş Deneme Adedi	1	10	3
Marş basma süresi	Marş Basma Süresi	1	99	5	Sn
Marş bekleme süresi	İki Marş Arasında Bekleme Süresi	5	99	10	Sn

YUKTE TEST (Motor->Yukte test)		Min	Max	Default	Birim
Aktif/Pasif secimi	Pasif, Yüksüz veya Yükte Test Seçimi	0-PASIF1-YUKSUZ TEST2-YUKLU TEST		1-YUKSUZ TEST

EGZERSIZ (Motor->Egzersiz)		Min	Max	Default	Birim
Periyod	Jeneratör egzersiz süresi	0(pas)	99	pas	Dak
Haftanın gunu	Jeneratör egzersiz haftanın günü	1	7	1
Start zamanl	Jeneratör egzersiz başlama zamanı	0.0	23.59	0.00	S.Dak

CALISMA TAKVIMI (Motor->Callsma takvimi)		Min	Max	Default	Birim
Aktif/Pasif secimi	Çalışma Takvimi Aktif/Pasif Seçimi	AKTIF/PASIF		PASIF
Start zamanl (Pazt)	Pazartesi Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Pazt)	Pazartesi Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Sall)	Salı Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Sall)	Salı Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Cars)	Çarşamba Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Cars)	Çarşamba Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Pers)	Perşembe Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Pers)	Perşembe Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Cuma)	Cuma Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Cuma)	Cuma Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Cumt)	Cumartesi Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Cumt)	Cumartesi Günü Stop Zamanı	0.00	23.59	23.59	S.Dak
Start zamanl (Pazar)	Pazar Günü Start Zamanı	0.00	23.59	0.00	S.Dak
Stop zamanl (Pazar)	Pazar Günü Stop Zamanı	0.00	23.59	23.59	S.Dak

MOTOR GENEL ( )Motor->Genel		Min	Max	Default	Birim
Jen. callstl voltajl	Jeneratör çalıştı voltajı	60(dis)	300600 V~
Jen. callstl frekansl	Jeneratör çalıştı frekansı	25.0	30.075.0 Hz
Stop selenoid süresi	Stop Selenoid Süresi	1	99	20	Sn

4.2.7 Girişler

KONF. GIRIS-X ( )Girisler->Konf. giriş-x		Min	Max	Default	Birim
Pasif,kullanlcl,liste	0 - Pasif1 - Kullanıcı Tanımlı2 - Listeden Seçim		20(pas)
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	gir1, 3=1 gir2, 4=0 gir5, 6=0 gir7, 8=0
Indikasyon	Kullanıcı Tanımlı ise, Giriş Tipi0- Durum1- Geçici Uyarı2- Kalıcı Uyarı3- Elektriksel Arıza (Soğutma Yaparak Durdurma)4- Durdurma	0	4	gir1=0 gir2=0 gir3=4 gir4=0 gir5=0 gir6=0 gir7=0 gir8=0
Aktivasyon	Kullanıcı Tanımlı ise, Arızaya Bakma Zamanı0 - Motor çalıştırılacağı andan itibaren,1 - Arıza kontrol gecikme süresi dolduktan sonra,2 - Her zaman.	0	2	gir1, 2=2 gir3, 4=2 gir5, 6=2 gir7, 8=2
Listeden secim	Listeden Seçim ise0-Uzaktan start (Yüklü)1-Uzaktan start (Yüksüz)2-Kaynak 1 Arızası3-Kaynak 2 Arızası4-Korna reset butonu simülasyonu5-Alarm reset butonu simülasyonu6-Oto butonu simülasyonu7-Test butonu simülasyonu8-Manuel butonu simülasyonu9-Start butonu simülasyonu10-Stop butonu simülasyonu11-Kaynak 2 kontaktörü geri besleme girişi12-Yük kaynak 2’den beslenmesin girişi13-Kaynak 1 kontaktörü geri besleme girişi14-Yük kaynak 1’den beslenmesin girişi15-Yükün ana kaynağa geçmesini engelle16-Oto modda jeneratörün çalışmasını engelle17-Ön panelde bulunan start ve mod değiştirme butonlarının kullanımını engelle18-Egzersiz işlemini engelle19-Rezerve20-Yük kaynak 2’ye transfer edilsin girişi21-Yük kaynak 1’e transfer edilsin girişi22-Oto modda jeneratörün çalışmasını engelle23-Kaynak 1 hazır24-Kaynak 2 hazır25-Kaynak 1 yükü alabilir26-Kaynak 2 yükü alabilir27-Acil durdurma (sadece giriş-1 için)	0	gir1=27 gir2=26 gir3=26 gir4=26 gir5=26 gir6=26 gir7=26 gir8=26	gir1=27 gir2=13 gir3=11 gir4=19 gir5=3 gir6=7 gir6=23 gir6=24
Giris aktif gecikme	Giriş Aktif Olma Gecikmesi	0	250	gir1=0 gir2, 3, 4=1 gir5, 6, 7=1 gir8=1	Sn

Not-1 : x = 1(giriş-1, 3( giriş)-25( ), giriş-3labilgiriş(4), 8(giriş-5 giriş-6 giriş-7 giriş-8
Not-2 : 25 - Acil durdurma (Sadece giriş-1 için)
Not-3 : pas = pasif

KONF. EXP. GIRIS-X ( )Girisler->Konf. exp. giris-x		Min	Max	Default	Birim
Pasif,kullanlcl,liste	0 - Pasif1 - Kullanıcı Tanımlı2 - Listeden Seçim	0(pas)	2	1
Donanlm tipi	0-Ş Ve Negatif anahtarlamalı giriş1-Ş Ve Pozitif anahtarlamalı giriş	0	1	0
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Giris tipi	Kullanıcı Tanımlı ise, Giriş Tipi0- Durum1- Geçici Uyarı2- Kalıcı Uyarı3- Elektriksel Arıza (Soğutma Yaparak Durdurma)4- Durdurma	0	4	0
Aktivasyon	Kullanıcı Tanımlı ise, Arızaya Bakma Zamanı0 - Motor çalıştırılacağı andan itibaren,1 - Arıza kontrol gecikme süresi dolduktan sonra,2 - Her zaman.	0	2	2
Listeden secim	Listeden Seçim ise2-Kaynak 1 Arızası3-Kaynak 2 Arızası4-Korna reset butonu simülasyonu5-Alarm reset butonu simülasyonu6-Oto butonu simülasyonu7-Test butonu simülasyonu8-Manuel butonu simülasyonu9-Start butonu simülasyonu10-Stop butonu simülasyonu11-Kaynak 2 kontaktörü geri besleme girişi12-Yük kaynak 2'den beslenmesin girişi13-Kaynak 1 kontaktörü geri besleme girişi14-Yük kaynak 1'den beslenmesin girişi15-Yükün ana kaynağa geçmesini engelle16-Oto modda jeneratörün çalışmasını engelle17-Ön panelde bulunan start ve mod değiştirme butonlarının kullanımını engelle18-Egzersiz işlemini engelle19-Rezerve20-Yük kaynak 2'ye transfer edilsin girişi21-Yük kaynak 1'e transfer edilsin girişi	2	21	2
Giris aktif gecikme	Giriş Aktif Olma Gecikmesi	0	250	5	Sn

Not-1 : x = 1(exp. giriş-1), 2(exp. giriş-2), 3(exp. giriş-3), 4(exp. giriş-4), 5(exp. giriş-5), 6(exp. giriş-6), 7(exp. giriş-7), 8(exp. giriş-8) olabilir.

Not-2 : pas = pasif

4.2.8 Çıkışlar

KONF. CIKIS-1 ( ) Clkıslar->Konf. clkls-1		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kâpalı	0	1	0
Fonksiyon	0-CIKIS KULLANILMAZ1-HAVA FLABI KONTROL2-ALARM RESET3-SESLI ALARM4-OTO START ENGELLE5-GIRISDEN KAYNAK 1 ARIZA6-BATARYA VOLTAJI YUKSEK7-BATARYA VOLTAJI DUSUK8-EGZERSIZ ISLEMI9-GIRISDEN KAYNAK 2 ARIZA10-REZERVE11-REZERVE12-GENEL ALARM13-ELEKTRIKSEL ARIZA14-MOTOR DURDURUCU ARIZA15-UYARI ALARMI16-REZERVE17-REZERVE18-REZERVE19-KAYNAK 1 MARS CIKISI AKTIF (JENERATOR UYGULAMASI ICIN)20-MOTOR SOGUTMA21-KAYNAK 2 MARS CIKISI AKTIF (JENERATOR UYGULAMASI ICIN)22-GEÇIKTIRILMİS ALARM AKTIF23-DIITAL GIRIS 1 ARIZA24-DIITAL GIRIS 2 ARIZA25-DIITAL GIRIS 3 ARIZA26-DIITAL GIRIS 4 ARIZA27-DIITAL GIRIS 5 ARIZA28-DIITAL GIRIS 6 ARIZA29-DIITAL GIRIS 7 ARIZA30-I/O KARTI DIJITAL GIRIS 1 ARIZA31-I/O KARTI DIJITAL GIRIS 2 ARIZA32-I/O KARTI DIJITAL GIRIS 3 ARIZA33-I/O KARTI DIJITAL GIRIS 4 ARIZA34-I/O KARTI DIJITAL GIRIS 5 ARIZA35-I/O KARTI DIJITAL GIRIS 6 ARIZA36-I/O KARTI DIJITAL GIRIS 7 ARIZA37-I/O KARTI DIJITAL GIRIS 8 ARIZA38-DIITAL GIRIS 5 ARIZA39-ACIL DURDURMA40-KAYNAK 2 START ARIZASI (JENERATOR UYGULAMASI ICIN)41-KAYNAK 2 DURMADI (JENERATOR UYGULAMASI ICIN)42-KAYNAK 1 START ARIZASI (JENERATOR UYGULAMASI ICIN)43-KAYNAK 1 DURMADI (JENERATOR UYGULAMASI ICIN)44-REZERVE45-KAYNAK 2 CALİSMIYOR (JENERATOR UYGULAMASI ICIN)46-KAYNAK 2 YUKU ALABILIR47-KAYNAK 2 KONTAKTOR GIRIS BİLGİ48-KAYNAK 2 KONTAKTOR KAPAMA ARIZASI49-KAYNAK 2 KONTAKTOR ACMA ARIZASI50-KAYNAK 2 FREKANS YUKSEK ARIZASI51-KAYNAK 2 ARIZASI52-KAYNAK 2 GERILIM YUKSEK ARIZASI53-REZERVE54-YUK KAYNAK 2 BESLENMESI ENGELLEME GIRISI55-KAYNAK 2 FREKANS DUSUK ARIZASI56-REZERVE57-KAYNAK 2 GERILIM DUSUK ARIZA58-REZERVE59-KAYNAK 2 DURUYOR (JENERATOR UYGULAMASI ICIN)60-KAYNAK 2 KONTAKTOR ACMA61-SUREKLI KORNA62-KESIKLI KORNA63-LED TESTI64-REZERVE65-KAYNAK 1 YUKU ALABILIR66-KAYNAK 1 CALİSMIYOR (JENERATOR UYGULAMASI ICIN)67-KAYNAK 1 DURUYOR (JENERATOR UYGULAMASI ICIN)68-KAYNAK 1 KONTAKTOR GIRIS BİLGİ69-KAYNAK 1 KONTAKTOR KAPAMA ARIZASI70-KAYNAK 1 KONTAKTOR ACMA ARIZASI71-KAYNAK 1 ARIZASI72-KAYNAK 1 FREKANS YUKSEK ARIZA73-KAYNAK 1 GERILIM YUKSEK ARIZA74-YUK KAYNAK 1 BESLENMESI ENGELLEME GIRISI75-KAYNAK 1 FREKANS DUSUK ARIZA76-KAYNAK 1 GERILIM DUSUK ARIZA77-KAYNAK 1 KONTAKTOR ACMA78-KAYNAK 2 YUKTE DEGIL79-KAYNAK 1 YUKTE DEGIL80-KAYNAK 1 ASIRI AKIM ON-ALARM81-KAYNAK 1 ASIRI AKIM82-KAYNAK 1 ASIRI GUC ON-ALARM83-KAYNAK 2 ASIRI AKIM ON-ALARM84-KAYNAK 2 ASIRI AKIM85-KAYNAK 2 ASIRI GUC ON-ALARM86-KAYNAK 2 ASIRI GUC ARIZA87-KAYNAK 1 ASIRI GUC ARIZA88-REZERVE89-BUTONLAR KILITLI90-REZERVE91-REZERVE92-REZERVE93-UZAK START KAYNAK 1 (JENERATOR UYGULAMASI ICIN)94-UZAK START KAYNAK 2 (JENERATOR UYGULAMASI ICIN)95-KAYNAK 1 KISA DEVRE ARIZA96-KAYNAK 2 KISA DEVRE ARIZA97-REZERVE98-KAYNAK 1 STOP CIKISI AKTIF (JENERATOR UYGULAMASI ICIN)99-MARS ILE BAKILAN ARIZALAR100-KAYNAK 2 STOP CIKISI AKTIF (JENERATOR UYGULAMASI ICIN)101-SISTEM OTO MODDA102-SISTEM MANUAL MODDA103-SISTEM STOP MODDA104-SISTEM TEST MODDA105-KAYNAK 2 DUSUK AKIM ON-ALARM106-KAYNAK 2 DUSUK AKIM107-KAYNAK 2 DUSUK GUC ON-ALARM108-KAYNAK 2 DUSUK GUC ARIZASI109-REZERVE110-KAYNAK 1 HAZIR DEGIL (JENERATOR UYGULAMASI ICIN)111-KAYNAK 2 HAZIR DEGIL (JENERATOR UYGULAMASI ICIN)112-REZERVE113-YUK KAYNAK 2 BESLENIR114-YUK KAYNAK 1 BESLENIR115-KAYNAK 1 DUSUK AKIM ON-ALR116-KAYNAK 1 DUSUK AKIM117-KAYNAK 1 DUSUK GUC ON-ALR118-KAYNAK 1 DUSUK GUC ARIZASI119-REZERVE120-REZERVE121-REZERVE122-UZAK KONTROL AKTIF123-KAYNAK 2 TERS GUC124-KAYNAK 1 TERS GUC125-REZERVE126-REZERVE127-REZERVE128-REZERVE129-UZAK CIKIS		1290 43
KONF. CIKIS-2 ( )Clkıslar->Konf. clkls-2		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfügüre çıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	21

KONF. CIKIS-3 ( )Clkslar->Konf. clkls-3		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	62

KONF. CIKIS-4 ( )Clkslar->Konf. clkls-4		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	9

KONF. CIKIS-5 ( )Clkslar->Konf. clkls-5		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	93

KONF. CIKIS-6 ( )Clkıslar->Konf. clkls-6		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	94

KONF. EXP. CIKIS-1 ( )Ciklslar->Konf. exp. clkls-1		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-2 ( )Clkıslar->Konf. exp. clkls-2		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfügüre çıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-3 ( )Clkıslar->Konf. exp. clkls-3		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-4 ( )Ciklslar->Konf. exp. clkls-4		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-5 ( )Clkıslar->Konf. exp. clkls-5		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-6 ( )Clkıslar->Konf. exp. clkls-6		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12
KONF. EXP. CIKIS-7 (Ciklslar->Konf. exp. clkls-7)		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

KONF. EXP. CIKIS-8 (Clkslar->Konf. exp. clkls-8)		Min	Max	Default	Birim
Polarite	0 - Normalde Açık1 - Normalde Kapalı	0	1	0
Fonksiyon	Konfüreçıkış-1 fonksiyon seçenekleri ile aynıdır	0	129	12

4.2.9 Zamanlayıcılar

START ZAMANLAYICI ( )Zamanlaylcllar->Start zamanlaylc		Min	Max	Default	Birim
Jen. start gecikmesi	Jeneratör Start Gecikmesi	0	9999	0	Sn
Uzak start gecikme	Uzak Start Gecikmesi	0	3600	4	Sn
Jen. ariza gecikme	Jeneratör arıza gecikmesi	0	250	45	Sn
Motor Isınma suresi	Motor Isınma Süresi	0	250	5	Sn
Korna suresi	Korna Süresi	0 (pas)	999	60	Sn

STOP SURELERI ( )Zamanlaylcllar->Stop sureleri		Min	Max	Default	Birim
Uzak stop gecikme	Uzak Stop Gecikmesi	0	250	4	Sn
Sogutma suresi	Motor Soğutma Süresi	0 (pas)	3600	60	Sn
Motor durma arlz.sure	Motor Durma Arızası için Bekleme Süresi	15	999	30	Sn

4.2.10 Genişleme Modülleri

IO (1-8) MODUL ( )Genisleme modulleri->IO (1-8)		Min	Max	Default	Birim
Aktif/Pasif secimi	IO Modül Aktif/Pasif Seçimi	AKTIF/PASIF		PASIF
CAN arlza aksiyon	Can Bus Arıza Davranışı Seçimi0 - Pasif1 - Geçici uyarı (Sadece alarm gösterimi, jeneratör durdurulmaz)2 - Kalıcı uyarı (Sadece alarm gösterimi, jeneratör durdurulmaz)3 - Elektriksel Arıza (Alarm verilir. Jeneratör soğutma süresi kadar çalıştırıldıktan sonra durdurulur)4 - Durdurma (Alarm verilir ve jeneratör soğutma süresi beklenmeden durdurulur)	0(pas)	4	0
CAN arlza aktivasyon	Arızaya Bakma Zamanı0 - Motor çalıştırılacağı andan itibaren, 1 - Motor çalışıp arıza kontrol gecikmesi dolduğunda,2 - Her zaman.	0	2	0
CAN arlza gecikmesi	Can Bus arızazı gecikme süresi	3	250	10	Sn

ETHERNET MODUL (Genisleme modulleri->Ethernet)		Min	Max	Default	Birim
Aktif/Pasif secimi	Ethernet Modül Aktif/Pasif Seçimi	AKTIF/PASIF		PASIF
Geri arama secimi	Geri Arama Seçimi	AKTIF/PASIF		PASIF

Not : pas = pasif

GPRS MODÜL (Genişleme modülleri->GPRS)		Min	Max	Default	Birim
Aktif/Pasif seçimi	GPRS Modül Aktif/Pasif Seçimi	0-PASIF1-GPRS SUNUCU2-GPRS ISTEMCI3-SMS		2-GPRS ISTEMCI
Geri arama seçimi	Geri Arama Seçimi	AKTIF/PASIF		PASIF
Hücre bilgisi güncel.	Hücre bilgisi güncelleme	0(pas)	999	15	Dak
Konum bilgisi	Konum bilgisi	AKTIF/PASIF		PASIF
Konum uyarısı	Konum uyarısı	1(pas)	999	1(pas)	Km

GPRS WEB MODÜL (Genişleme modülleri->GPRS Web)		Min	Max	Default	Birim
Aktif/Pasif seçimi	GPRS-Web Aktif/Pasif Seçimi	AKTIF/PASIF		AKTIF

4.2.11 Kullanıcı Ayarı

KAYNAK 1 VOLTAJI OFFSET ( )Kullanlcl ayarl->Kaynak 1 volt. Ofset		Min	Max	Default	Birim
Kaynak 1 V1 ofset	Kaynak V1 Ofset	-20	20	0	V~
Kaynak 1 V2 ofset	Kaynak V2 Ofset	-20	20	0	V~
Kaynak 1 V3 ofset	Kaynak V3 Ofset	-20	20	0	V~

KAYNAK 2 VOLTAJI OFSET ( )Kullanlcl ayarl->Kaynak 2 volt. ofset		Min	Max	Default	Birim
Kaynak 2 V1 ofset	Kaynak 2 V1 Ofset	-20	20	0	V~
Kaynak 2 V2 ofset	Kaynak 2 V2 Ofset	-20	20	0	V~
Kaynak 2 V3 ofset	Kaynak 2 V3 Ofset	-20	20	0	V~

AKIM OFSET ( )KullanlcI ayarl->Aklm ofset		Min	Max	Default	Birim
Aklm l1 ofset	Ak m l1 Ofseti	-20	20	0	A~
Aklm l2 ofset	Ak m l2 Ofseti	-20	20	0	A~
Aklm l3 ofset	Ak m l3 Ofseti	-20	20	0	A~

BATARYA OFSET (Kullanlcl ayarl->Batarya ofset)		Min	Max	Default	Birim
Batarya V ofset	Batarya Voltajı Ofset		5.0	05.0	---

Spesifikasyonlar

Cihaz Türü	: Jeneratör setleri için elektriksel kontrol cihazı.
Fiziksel Özellikler	: 229 mm x 152 mm x 41 mm. (konnektörler dahil). P montajı için plastik koruma.
Panel Kesiti	: 182mm x 135mm.
Mekanik Darbelere Karşı Koruma	: 1Joule (IK06).
Koruma Sınıfı	: Önden IP65.
Ağırlık	: Yaklaşık olarak 530 gr.
Ortam Şartları	: Bediğl is kaidası yıldığın 2000 metre yük nem olmayan ortamlarda.
Stoklama / Ortam Sıcaklığı	: -40°C ile +80°C / -30°C ile +70°C
Stoklama / Ortam Nem Oranı	: Maksimum %95. (yoğunlaşma olmayan ortamlarda)
Titreşim Sinüs Biçimi	: EN 60068-2-6Üç ana eksende on tarama5Hz - 8Hz @ +/-7.5mm, 8Hz - 500Hz @ 2gn.
Mekanik Darbe	: EN 60068-2-27Üç ana eksende üç mekanik darbe15gn @ 11mS.
Önerilen Montaj Tipi	: II, Sabit montaj kategorisi
Önerilen Çalışma Ortamı	: II, Ofis veye iş ortamında, iletken olmayan kirlenmelerde
Çalışma Periyodu	: Sürekli.
Besleme Voltajı ve Gücü === ===	: 8 - 32 V (Pik: 36 V ) - 3.2W
Marş Basma İşlemi Bırakma	: Marş basma işlemi sırasında, batarya gerilimi maksimum 50 milisaniye “0” Volt olabilir (marş basma işleminden önce batarya gerilimi en az nominal değerinde olmalı).
Batarya Voltajı Ölçümü	: 8 - 32 V – Doğruluk: skalanın % 1' i, Çözünürlük: 0,1 V
Kaynak 1 Voltajı Ölçümü	: 10 - 300 V Faz-Nötr, 5 - 99.9 Hz.Doğruluk: skalanın % 1' i, Çözünürlük: 1 V,Harmonik:.11.harmoniğe kadar
Kaynak 1 Frekansı	: 5 - 99.9 Hz. (min 20 V Faz-Nötr)Doğruluk: skalanın % 0,25' i, Çözünürlük: 0,1 Hz.
Kaynak 2 Voltajı Ölçümü	: 10 - 300 V Faz-Nötr, 5 - 99.9 Hz.Doğruluk: skalanın % 1' i, Çözünürlük: 1 V,Harmonik:.11.harmoniğe kadar
Kaynak 2 Frekansı	: 5 - 99.9 Hz. (min 20 V Faz-Nötr)Doğruluk: skalanın % 0,25' i, Çözünürlük: 0,1 Hz.
Akım Trafosu Sekonderi	: 5A.
Haberleşme Arayüzü	: USB, RS-485 (Ops.).
I/O Genişleme Modülü (Ops.)	: 8 giriş ve 8 çıkış içeren I/O genişleme modülü.
Haberleşme Modülleri (Ops.)	: Ethernet, GSM/GPRS, RS-232/485/422, GPRS-Web modülleri.
Röle çıkışları	: Source 1 kontaktörü röle çıkışı 8A@250V~Source 2 kontaktörü röle çıkışı 8A@250V~Konfügüre çıkış-5 5A@250V~Konfügüre çıkış-6 5A@250V~
Transistör Çıkışları	: Konfügüre çıkış-1 DC besleme ile 1AKonfügüre çıkış-2 DC besleme ile 1AKonfügüre çıkış-3 DC besleme ile 1AKonfügüre çıkış-4 DC besleme ile 1ABütün transistor çıkışları 22 numaralı DC besleme terminalinden beslenmektedir.
Uyumlu Standartlar	:CE, UK, EAC

6. Diğer Bilgiler

Üretici Firma Bilgileri:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.)

Ali Osman Sönmez Bulvarı 2. Sokak, No:3

16215 Nilüfer - BURSA / TÜRKİYE

Tel : +90 224 261 19 00

Fax : +90 224 261 19 12

Bakım Onarım Hizmeti Veren Firma Bilgileri:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.)

Ali Osman Sönmez Bulvarı 2. Sokak, No:3

16215 Nilüfer - BURSA / TÜRKİYE

Tel : +90 224 261 19 00

Fax : +90 224 261 19 12

Emko TRANS-ATS.D - Bakım Onarım Hizmeti Veren Firma Bilgileri: - 1

İçindekiler Eri bir başlığa erişmek için tıklayın

Genel Özellikler
Garanti
Bakim
Kurulum
Cihaz Ayarları
Cihazın Panel Üzerine Montajı
Elektriksel Bağlantı Şeması
Parametrelerin Ayarlanması
Parametreler
Operatör Parametreleri
Kaynak 1
Kaynak 2
Teknisyen Parametreleri
Sistem
Kaynak 1
Kaynak 2
Yük
Besleme
Motor
Diğer Bilgiler
Üretici Firma Bilgileri:
Bakım Onarım Hizmeti Veren Firma Bilgileri:

Kılavuz asistanı

Anthropic tarafından desteklenmektedir

Mesajınız bekleniyor

Ürün bilgisi

Marka : Emko

Model : TRANS-ATS.D

Kategori : Kategorize edilmemiş
