KULLANIM KILAVUZU IPERTU Slim Lite Emko

* Program Bellek Alanı : 196K Geçici Bellek Alanı : 27K
* 9 Dijital giriş ( NPN / PNP)
* 6 Dijital Çıkış (Aktif Yüksek)
* Ethernet 10/100 Mbit

WEB QUICK CONNECT ile internet üzerinden kolay erişim IPERTU SCADA ile Web Browser üzerinden modül erişimi

* RS232 ile Modbus RTU haberleşme
* RS485 ile Modbus RTU haberleşme
* USB – Device (Konfigurasyon için)
* Modüler bağlantı (kendisi hariç azami 16 genişleme modülü)
* Led göstergeleri:

  • RUN, USB, RS-485
  • Aktif dijital giriş led göstergeleri
  • Aktif çıkış led göstergeleri

Teknik Özellikler

Modül TipiSPL3P1-02-00-03-00_1SPP3P1-30-00-51-00
Besleme Gerilimi24 VDC ± %20 (19,2 VDC - 28,8 VDC)
Güç Tüketimi1,5W2W
HaberleşmeRS-232, RS-485 Modbus RTU, Ethernet
USB DeviceMini USB, USB 2.0
Kalıcı Bellek Alanı4K, kalıcı bellek ömrü 10 yıl
İşlem HızıLD komut süresi : 30ns/komutMOV komut süresi : 80ns/komutG/Ç güncelleme süresi : ~300μs/modülÇevresel servis süresi : ~10μs/çevrim
Dijital Girişler
Kanal sayısı9
TürNPN / PNP
Nominal giriş gerilimi24 VDC
SeviyeDüşük seviye < 7 VDC, Yüksek seviye > 10 VDC
Giriş empedansı>5,9 kΩ
Maksimum akım6 mA
Maksimum frekans20 kHz(3 adet A/B kanallı enkoder bağlantısı)200 kHz(3 adet A/B kanallı enkoder bağlantısı)
Filtre süresi1-500 msn arası ayarlanabilir
Dijital Çıkışlar
Dijital çıkış sayısı6
Dijital çıkış akımı0,3 A (tek kanal), 1,8 A (toplam COM akımı)
Transistör beslemesiHarici olarak 24 VDC verilmelidir
Maksimum frekans6 kanal için 10 KHz, PWM ve PTO6 kanal için 100 KHz, PWM ve PTO
KorumaYok
Led Göstergeler
RUNRun iken sürekli yeşil yanarStop iken sürekli kırmızı yanarReset iken sürekli sarı yanarHerhangi bir arıza (düşük gerilim, bus haberleşme hatası) var iken kırmızı 1s yanar 1s sönerYazılım boot'ta iken kırmızı 0.2s yanar 2s söner
EthernetSarı : Hız, Yeşil : Link
USBUSB kablosu takılı iken sürekli yanar, veri transferi sırasında yanıp söner
RS485Modbus veri transferi sırasında yanıp söner
Dijital GirişGiriş aktif iken sürekli yanar
Transistör ÇıkışıÇıkış aktif iken sürekli yanar
Çevresel Özellikler
Çalışma Sıcaklığı-10°...+60°C
Depolama Sıcaklığı-20°...+70°C
İzolasyon* Besleme ile RS485 ve USB arasında izolasyon yoktur* Besleme ile dijital girişler arasında 1000 VAC* Besleme ile dijital çıkışlar arasında 1000 VAC

Geçici Bellek Alanı Haritası

Adres İsmiAdres AralığıAdres TipiTanım
X0 – 127BOOLLojik Giriş Bellek Alanı
Y0 – 127BOOLLojik Çıkış Bellek Alanı
AI0 – 31WORDAnalog Giriş Bellek Alanı
AO0 – 31WORDAnalog Çıkış Bellek Alanı
M0 – 79998000 - 8191BOOLBit Bellek AlanıÖzel Bit Bellek Alanı
D0 – 79998000 - 8191WORDVeri Bellek AlanıÖzel Veri Bellek Alanı
S0 – 1023BOOLDurum Bitleri
CV0 – 199200 – 255WORDDWORDSayıcı Bellek Alanı
TV0 – 255WORDZamanlayıcı Bellek Alanı
C0 – 255BOOLSayıcı Bit Bellek Alanı
T0 – 255BOOLZamanlayıcı Bit Bellek Alanı

Geçici Bellek Alanı Modbus Slave Adresleri

RegisterAdres AralığıAdres TipiOkuma Fonk.Yazma Fonk.Modbus AdresiOfset
X0 – 127BOOLF2-1000010
EX0 – 479BOOLF2-1010011000
Y0 – 127BOOLF1F5 / F150060016000
EY0 – 479BOOLF1F5 / F150070017000
S0 – 1023BOOLF1F5 / F1501200112000
T0 – 255BOOLF1F5 / F1501700117000
C0 – 255BOOLF1F5 / F1501800118000
M0 – 8191BOOLF1F5 / F1501900119000
AI0 – 31WORDF4-33600136000
EAI0 – 159WORDF4-33700137000
AO0 – 31WORDF3F6 / F1643800138000
EAO0 – 159WORDF3F6 / F1643900139000
D0 – 8191WORDF3 / F4F6 / F16440001 / 34000140000
CV0 – 199WORDF3F6 / F1645500155000
TV0 – 255WORDF3F6 / F1645600156000
CV32200 – 255DWORDF3F6 / F1645700157000

Özel Bit Bellek Alanı Tanımları

AdresTanımlarKalıcıR / WPower ONSTOP > RUNRUN > STOP
M8000Normalde açık kontak-ROFFONOFF
M8001Normalde kapalı kontak-RONOFFON
M8002RUN dan sonra bir tarama boyunca açık kontak-ROFFONOFF
M8003RUN dan sonra bir tarama boyunca kapalı kontak-RONOFFON
M800410ms clock pulse, 5ms ON / 5ms OFF-ROFF--
M8005100ms clock pulse, 50ms ON / 50ms OFF-ROFF--
M80061s clock pulse, 0.5s ON / 0.5s OFF-ROFF--
M80071 min clock pulse, 30s ON / 30s OFF-ROFF--
M8008Genel Hata-R---
M8009Donanım HatasıXR---
M8010Bellek yönetimi hatasıXR---
M8011Bellek erişim hatasıXR---
M8012Geçersiz komut hatasıXR---
M8013Watchdog zaman aşımıXR---
M8014Genişleme modülü bağlı-R---
M8015Genişleme modülü kurulum hatası-R---
M8016Genişleme modülü tipi hatalı-R---
M8017Genişleme modülü sayısı hatalı-R---
M8018 - M8033Genişleme modülü-1 haberleşme hatası Genişleme modülü-16 haberleşme hatası-R---
M8034 - M8049Genişleme modülü-1 konfigürasyon hatası Genişleme modülü-16 konfigürasyon hatası-R---
M8050Düşük pil-R---
M8051Bitik pil-R---
M8052PLC döngüsü zaman aşımı-R---
M8053PLC zamanlayıcı döngüsü zaman aşımı-R---
M8054Besleme gerilimi düşük-R---
M8055Tüm kalıcı hafıza silindi-R---
M8056Cihaz reset-R / W---
M8057PLC çalışma durumu (RUN = ON / STOP)-R / W---
M8058Rezerve-----
M8059RS232 ayar güncellemesi-R / W---
M8060RS485 ayar güncellemesi-R / W---
M8061Ethernet ayar güncellemesi-R / W---
M8062HSCE ayar güncellemesi-R / W---
M8063HSC0 ayar güncellemesi-R / W---
M8064HSC1 ayar güncellemesi-R / W---
M8065Rezerve-----
M8066Kaydırma/Döndürme taşma bayrağı-ROFF--
M8067Kaydırma/Döndürme sıfır bayrağı-ROFF--
M8068BCD dönüştürme bayrağı-ROFF--
M8069İişlem sonucu taşma bayrağı-ROFF--
M8070Negatif sonuç bayrağı-ROFF--
M8071Sonuç sıfır bayrağı-ROFF--
M8072Bölüm sıfır bayrağı-ROFF--
M8073Geçersiz operand-ROFF--
M8074HSO0 / Y1 darbe üretiyor-ROFF--
M8075HSO1 / Y1 darbe üretiyor-ROFF--
M8076HSO2 / Y2 darbe üretiyor-ROFF--
M8077 - M8191Rezerve-----

Özel Veri Bellek Alanı Tanımları

AdresTanımlarKalıcıR / W
D8000RS232 Haberleşme tipiXR / W
D8001RS232 Slave IDXR / W
D8002RS232 Haberleşme hızıXR / W
D8003RS232 Eşlik bitiXR / W
D8004RS232 Stop bitiXR / W
D8005RezerveXR / W
D8006RS232 Zaman aşımı süresiXR / W
D8007RS232 Tekrar gönderim sayısıXR / W
D8008RS485 Haberleşme tipiXR / W
D8009RS485 Slave IDXR / W
D8010RS485 Haberleşme hızıXR / W
D8011RS485 Eşlik bitiXR / W
D8012RS485 Stop BitiXR / W
D8013RezerveXR / W
D8014RS485 Zaman aşımı süresiXR / W
D8015RS485 Tekrar gönderim sayısıXR / W
D8016HSC0 TipiXR / W
D8017HSC1 TipiXR / W
D8018HSC2 TipiXR / W
D8019 - D8021RezerveXR / W
D8022 - D8025IP (0 ... 3)XR / W
D8026 - D8029Ağ maskesi (0 ... 3)XR / W
D8030 - D8033Ağ geçidi (0 ... 3)XR / W
D8034 - D8078Rezerve--
D8079Saniye-R
D8080Dakika-R
D8081Saat-R
D8082Gün-R
D8083Ay-R
D8084Haftanın günü-R
D8085Yıl-R
D8086Rezerve-R / W
D8087 - D8089MAC adresi (0 ... 2)-R
D8090Yazılım versiyonu-R
D8091Anlık tarama süresi (0.1ms)-R
D8092Minimum tarama süresi (0.1ms)-R
D8093Maksimum tarama süresi (0.1ms)-R
D8094 - D8095Sistem çalışma süresi (düşük değerlikli, yüksek değerlikli)-R
D8096PLC zamanlayıcı süresi (ms)-R
D8097Pil gerilimi (0.01V)-R
D8098Bağlı genişleme modülü sayısı-R
D8099 - D8114Genişleme modülü-1 hata koduGenişleme modülü-16 hata kodu-R
D8115PLC hata kodu-R
D8116 - D8117HSO0 / Y0 toplam darbe sayısı (düşük değerlikli, yüksek değerlikli)XR / W
D8118 - D8119HSO1 / Y1 toplam darbe sayısı (düşük değerlikli, yüksek değerlikli)XR / W
D8120 - D8121HSO2 / Y2 toplam darbe sayısı (düşük değerlikli, yüksek değerlikli)XR / W
D8122 - D8128Rezerve--
D8129HSO0 darbe başlangıç/bitiş frekansı (varsayılan: 100Hz)R / W
D8130HSO1 darbe başlangıç/bitiş frekansı (varsayılan: 100Hz)R / W
D8131HSO2 darbe başlangıç/bitiş frekansı (varsayılan: 100Hz)R / W
D8132HSO0 rampa çıkış/iniş süresi (varsayılan: 100ms)R / W
D8133HSO1 rampa çıkış/iniş süresi (varsayılan: 100ms)R / W
D8134HSO2 rampa çıkış/iniş süresi (varsayılan: 100ms)R / W
D8135HSO0,1,2 için bekleme süresi (varsayılan: 1000ms)R / W
D8136Filtresiz Girişler (I0-I9)R / W
D8137 - D8191Rezerve--

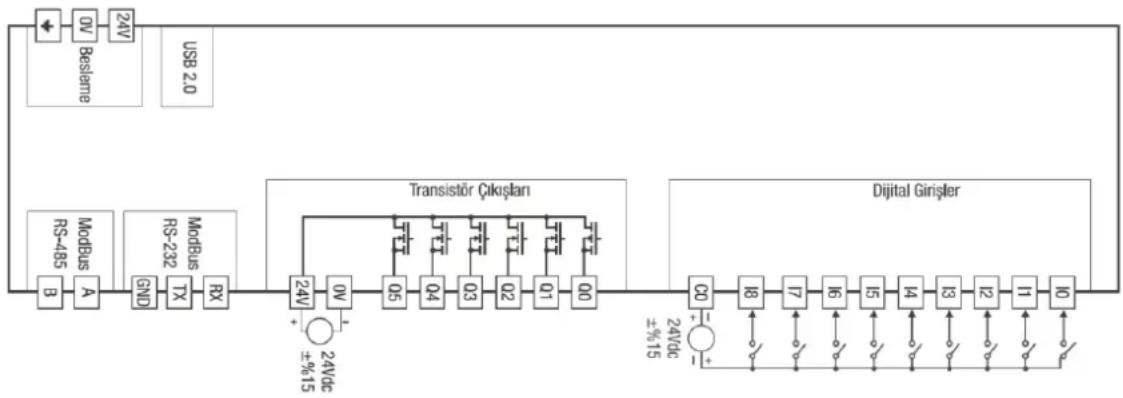

Bağlantı Şeması
Emko IPERTU Slim Lite - 1

* Giriş/Çıkış terminallerine kesinlikle AC besleme bağlamayınız. Aksi halde modül zarar görebilir. Enerji vermeden önce modülün tüm bağlantılarını kontrol ediniz. Elektriksel gürültüyü önlemek için topraklamanın düzgün yapıldığına emin olunuz. Besleme terminalindeki toprak bağlantısını topraklayınız. Enerjili iken modül terminallerine müdahele etmeyiniz.
* Dijital giriş bağlantıları için; Hızlı sayıcı olarak enkoder kullanılması durumunda, enkoderin orijinal kablosunu kullanınız. Kabloları, elektriksel gürültüden etkilenmemek için güç kablolarından uzak tutunuz ve ekran kablolarını cihaz toprağına topraklayınız.
* Dijital giriş hızlı sayıcı (enkoder) bağlantıları için; HSCO için I0 = A, I1 = B; HSC1 için I3 = A, I4 = B ve HSC2 için I6 = A, I7 = B dir.
* RS232 haberleşme bağlantısı için; Haberleşme kablosunu ekranlı (shield) kullanınız. Kablonun ekran bağlantısını topraklayınız.
* RS485 haberleşme bağlantısı için; Terminal direncini, modül grubunun en solundaki CPU (PLC) modülün A & B uçları arasına 120R olacak şekilde bağlayınız. Birden fazla modül grubu olması durumunda ise, haberleşme hattının en sonundaki modül grubunun en solundaki CPU (PLC) modülün A & B uçları arasına bağlayınız. Haberleşme kablosunu ekranlı (shield) ve sarmal çiftli (twisted-pair) kullanınız. Kablonun ekran bağlantısını topraklayınız.

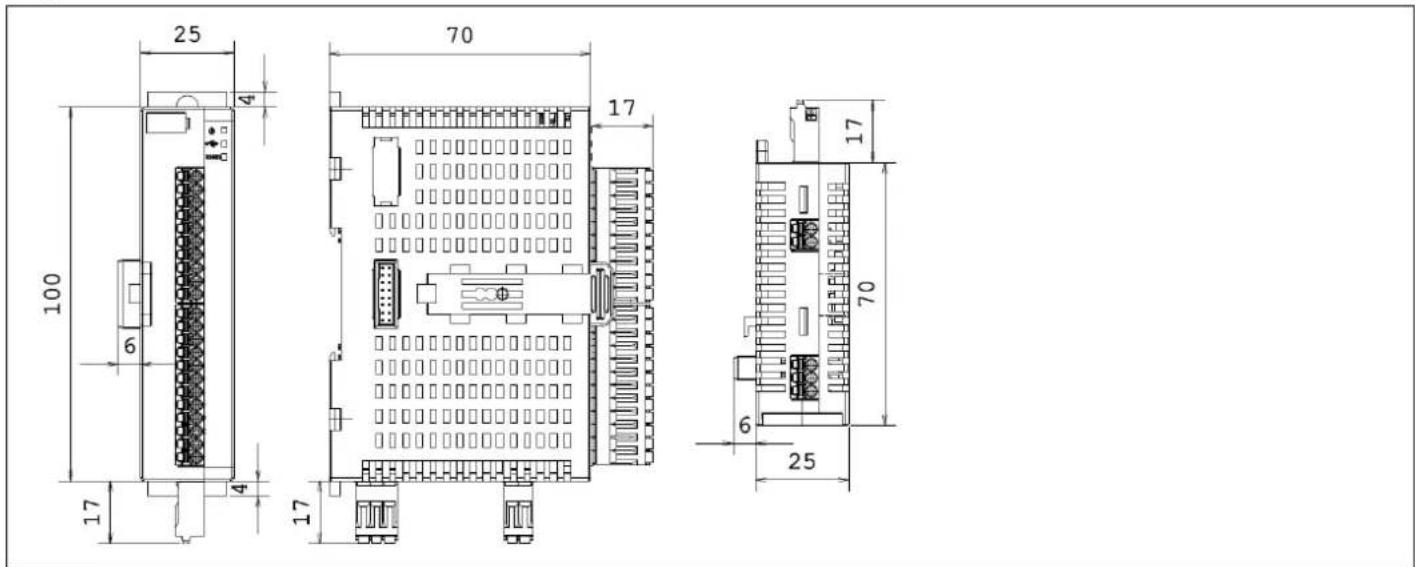

Boyutlar
25 4 70 17 100 6 17 17 70 6 25

Ürün Sipariş Kodu

Dijital Girişli / Çıkışlı Slim CPU ModülüDijital GirişAnalog GirişDijital ÇıkışAnalog ÇıkışETHUSBRS232RS485
Basic : SPL3P1-02-00-03-00_19 x NPN / PNP Mak. 20 kHz-6 x Transistör Maks. 10 kHz-++++
Plus : SPP3P1-30-00-51-00_19 x NPN / PNP Mak. 200 kHz-6 x Transistör Maks. 100 kHz-++++
