KULLANIM KILAVUZU SMR1P-00-01-21-00-1 Emko

* Modül tipine göre; 4 veya 2 adet analog giriş
* Analog giriş tipleri (her analog giriş ayrı tipte seçilebilir) :
- Cu-50, PT100, PT1000, PTC, NTC, mV veya
- V, mA
* ON/OFF kontrol, PID kontrol, AutoTune, SelfTune
* 4 adet Röle NO Çıkışı
* RS485 ile Modbus RTU haberleşme
* USB – Device (Konfigurasyon için)
* Modüler bağlantı (kendisi dahil azami 16 genişleme modül)
* Led göstergeleri:
- Besleme, USB, RS-485
- Analog giriş hata led göstergeleri
- Aktif çıkış led göstergeleri

Teknik Özellikler

Modül Tipi	SMR1P1-00-01-21-00	SMR1P1-00-03-21-00	SMR1P1-00-20-21-00	SMR1P1-00-21-21-00
Besleme Gerilimi	24 VDC ±%20 (19,2 VDC - 28,8 VDC)
Güç Tüketimi	1.5W
Haberleşme	RS-485 Modbus RTU
USB Device	Mini USB, USB 2.0
Analog Girişler
Giriş sayısı	4	2	4	2
Giriş tipi	Cu-50, PT-100, PT-1000, PTC, NTC, mV		V, mA
Ölçüm aralığı / çözünürlük	Cu-50 -200 .... +200 °C / 0.1 °C-328 .... +392 °F / 0.1 °FPT-100 -200 ... +650 °C / 0.1 °C-328 ... +1202 °F / 0.1 °FPT-1000 -200 ... +650 °C / 0.1 °C-328 ... +1202 °F / 0.1 °FPTC -50 ..... +150 °C / 0.1 °C-58 ..... +302 °F / 0.1 °FNTC -50 ..... +100 °C / 0.1 °C-58 ..... +212 °F / 0.1 °FmV 0 ...... +50 mV / 10 μV		V 0 ...... +2V / 1 mV0 ...... +5V / 1 mV0 ...... +10V / 1 mV2 ...... +10V / 1 mVmA 0 ...... +20mA / 1 μA4 ...... +20mA / 1 μA
ADC çözünürlüğü	15 bit
Giriş empedansı	Voltaj tipli girişler için >48 KΩmA tipli girişler için >47 ΩDiğer tipli girişler için ~ 15,4 MΩ
Doğruluk	% 0.2 (tam ölçme aralığında)
Ölçme hızı	Giriş başına 160msn
Ortalama fonksiyon	Belirtilen Ortalama Örnek Sayısı kadar, son alınan ölçümlerin aritmetik ortalaması
Hata durumları	1- kısa devre (short circuit), 2- sensör kopması (sensor break), 3- skala dışı (over range)
Röle Çıkışlar
Röle sayısı	4 x NO
Röle akımı	1,5 A @ 250VAC (tek röle), 6 A @ 250VAC (toplam COM akımı)
Tepki süresi	0 => 1 ~10 ms1 => 0 ~5 ms
Led Göstergeler
Besleme	Normal gerilim seviyesinde sürekli yanar, düşük gerilimde 0.1s yanar 0.1s sönerMaster ile slave arasındaki bus haberleşmesi hiç başlamadıysa 0.5s yanar 0.5s sönerMaster ile slave arasındaki bus haberleşmesi başladıktan sonra kesildiyse 1s yanar 1s sönerYazılım boot'ta iken 0.2s yanar 2s söner
USB	USB kablosu takılı iken sürekli yanar, veri transferi sırasında yanıp söner
RS485	Modbus veri transferi sırasında yanıp söner
Analog Giriş	Sensör koptu, kısa devre veya skala dışı hata durumlarında sürekli yanarPID auto-tune veya self-tune işlemi devam ederken yanıp söner
Röle Çıkışı	Çıkış aktif iken sürekli yanar
Çevresel Özellikler
Çalışma Sıcaklığı	-10°...+60°C
Depolama Sıcaklığı	-20°...+70°C
İzolasyon	* Analog kanallar arası izolasyon yoktur* Besleme ile RS485 ve USB arasında izolasyon yoktur* Besleme ile analog girişler arasında 500 VAC* Besleme ile röle çıkışları arasında 2000 VAC

Parametre Modbus Adresleri

Adres	R/W	Parametre İsmi	Tanımlama	Varsayılan
Modbus Parametreleri
40001	R/W	ID	Modbus ID değeri 1 – 255 arası girilebilir	1
40002	R/W	Haberleşme Hızı (kbps)	0- 1200 3- 9600 6- 576001- 2400 4- 19200 7- 1152002- 4800 5- 38400	6
40003	R/W	Dur Biti	0- 1 Bit 1- 2 Bit	0
40004	R/W	Eşitlik	0- Yok 1- Çift 2- Tek	0
Cihaz Parametreleri
40005	R	Rezerve	Master Cihaz olma durumunda bus’a bağlı Slave sayısını gösterir.	-
40006	R	Tip/Bus Sıra	b15-b8: modül tipini gösterir. Koda göre modül tipleri : SMR1P1-00-01-21-00_1 = 0xA7SMR1P1-00-03-21-00_1 = 0xA5SMR1P1-00-20-21-00_1 = 0xA8SMR1P1-00-21-21-00_1 = 0xA6b7-b0: modül sırasını gösterir : 0- Master modülN- Masterdan sonra gelen N. Slave modül (azm. 15)17- Tek modül var bus yok	-
40007	R	Versiyon	Hardware ve software versiyonlarını bitsel olarak verir.b15-b12: Hardware Versiyonb11-b6: Software Majör Versiyonb5-b0: Software Minör Versiyon	-
40008	R/W	Hata Durumları ^2	Hata durumlarını bitsel olarak verir.b0: Besleme gerilimi düşükb1: Analog değer okunamadıb2: RS485 haberleşme timeout hatası ^1 b8: Slave modül sayısı hatalı ^1 b9: Slave modül tipi hatalı ^1 b10: Slave modüller ile haberleşme hatası ^1 b15-b12: Hata tespit edilen modül numarasıNot-1: Hata bitleri, master modül için geçerlidir.Not-2: Master modül için haberleşme timeout hatası oluşması durumunda, slave modüller ile haberleşme kesilir. ilgili adrese 3083 yazılarak hata biti temizlenir ve slave modüller ile haberleşme tekrar başlatılır.	-
40009	R/W	Timeout Süresi	Master modül için tanımlanır.Değer aralığı : (0 – 60s)	3
Analog Giriş Parametreleri
40011	R/W	Sıcaklık Gösterim Birimi	Analog giriş sensör tipi V veya mA hariç diğer bütün tipler için geçerlidir.0- Celcius (°C)1- Fahrenheit (°F)	0
40012	R/W	AI0 Sensör Tipi	SMR1P1-00-01-21-00_1 SMR1P1-00-20-21-00_1SMR1P1-00-03-21-00_1 SMR1P1-00-21-21-00_1modül tipleri için: modül tipleri için:0- Cu-50 0- 0-2V1- PT100 1- 0-5V2- PT1000 2- 0-10V3- PTC 3- 2-10V4- NTC 4- 0-20mA5- mV 5- 4-20mA	0
40013		AI1 Sensör Tipi
40014		AI2 Sensör Tipi
40015		AI3 Sensör Tipi
40016	R/W	AI0 Sensör Ofset Değeri	Sensör tipine bağlı olarak ölçme aralığının ± %10’ukadar değer aralığında girilebilir. Değer, noktalı tipleri için x10 olarak girilmelidir.	0
40017		AI1 Sensör Ofset Değeri
40018		AI2 Sensör Ofset Değeri
40019		AI3 Sensör Ofset Değeri
40020	R/W	AI0 Ortalama Değer Örnek Sayısı	Analog girişteki ortalama değer için son kaç örneğin ortalamasının alınacağı bilgisini tanımlar. Değer, (1 – 20) arasında girilebilir.	4
40021		AI1 Ortalama Değer Örnek Sayısı
40022		AI2 Ortalama Değer Örnek Sayısı
40023		AI3 Ortalama Değer Örnek Sayısı
40024	R	AI0 Ortalama Değer	Analog girişteki ortalama ölçüm değerini verir.	-
40025		AI1 Ortalama Değer
40026		AI2 Ortalama Değer
40027		AI3 Ortalama Değer
40028	R	AI0 Anlık Değer	Analog girişteki anlık ölçüm değerini verir.	-
40029		AI1 Anlık Değer
40030		AI2 Anlık Değer
40031		AI3 Anlık Değer
40032	R	AI0 Hatalar	Analog ölçümünde hata olduğunda ilgili bit 1 olur.b0 : Sensör Koptu (Sensor Break), Değer : 32767b1 : Kısa Devre (Short Circuit), Değer : 32766b2 : Skala Dışı (Over Sample), Değer : 32765	-
40033		AI1 Hatalar
40034		AI2 Hatalar
40035		AI3 Hatalar
Röle Çıkış Parametreleri
40129	R/W	Röle Çıkışları	Röle çıkışlarının durumunu bitsel olarak gösterir.0 : OFF, 1 : ON’dur.b3-b0 : Q3 - Q0	0

Adres				ON-OFF / PID Kontrol Parametreleri
AI0	AI1	AI2	AI3	R/W	Parametre İsmi	Tanımlama
40041	40063	40085	40107	R/W	Kontrol Tipi	0- Kapalı (Bu seçenek aktif edildiğinde, çıkışlar manuel olarak kullanılabilir)1- PID2- ON-OFF3- PWM	0
40042	40064	40086	40108	R/W	Set	(MinimumSkala – MaksimumSkala) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir.	0
40043	40065	40087	40109	R/W	Set Offset	(-MaksimumSkala/2 – MaksimumSkala/2) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir.	0
40044	40066	40088	40110	R/W	Histerisiz	(0 – (MaksimumSkala – MinimumSkala)/2) değerleri arasında girilebilir. ON/OFF kontrol için geçerlidir. Değer, noktalı tipler için x10 olarak girilmelidir.	0
40045	40067	40089	40111	R/W	Minimum Skala	(ÖlçmeAralığıMinimum – MaksimumSkala) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir.	Ölçme Aralığı Alt
40046	40068	40090	40112	R/W	Maksimum Skala	(MinimumSkala – ÖlçmeAralığıMaksimum) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir.	Ölçme Aralığı Üst
40047	40069	40091	40113	R/W	Isıtma Oransal	Değer aralığı : (0 – 1000)	100
40048	40070	40092	40114	R/W	Isıtma Integral	Değer aralığı : (0 – 3600)	100
40049	40071	40093	40115	R/W	Isıtma Türev	Değer aralığı : (0 – 1000)	250
40050	40072	40094	40116	R/W	Soğutma Oransal	Değer aralığı : (0 – 1000)	100
40051	40073	40095	40117	R/W	Soğutma Integral	Değer aralığı : (0 – 3600)	100
40052	40074	40096	40118	R/W	Soğutma Türev	Değer aralığı : (0 – 9999)	250
40053	40075	40097	40119	R/W	Çıkış Periyodu	Değer aralığı : (1 – 150s)	1
40054	40076	40098	40120	R/W	Isıtma/Soğutma	0- Isıtma1- Soğutma	0
40055	40077	40099	40121	R/W	Konfigürasyon	b0 : PID 0- Stop / 1- Runb1 : Auto Tune 0- Off / 1- Onb2 : Self Tune 0- Off / 1- On	000
40056	40078	40100	40122	R/W	Anlık % Çıkış	PID yüzde çıkışını verir. Kontrol tipi parametresinin PWM olarak seçilmesi durumunda, % çıkış değerini ayarlamak için kullanılır.	-
40057	40079	40101	40123	R/W	Hatalar	İlgili hataları gösterir	-

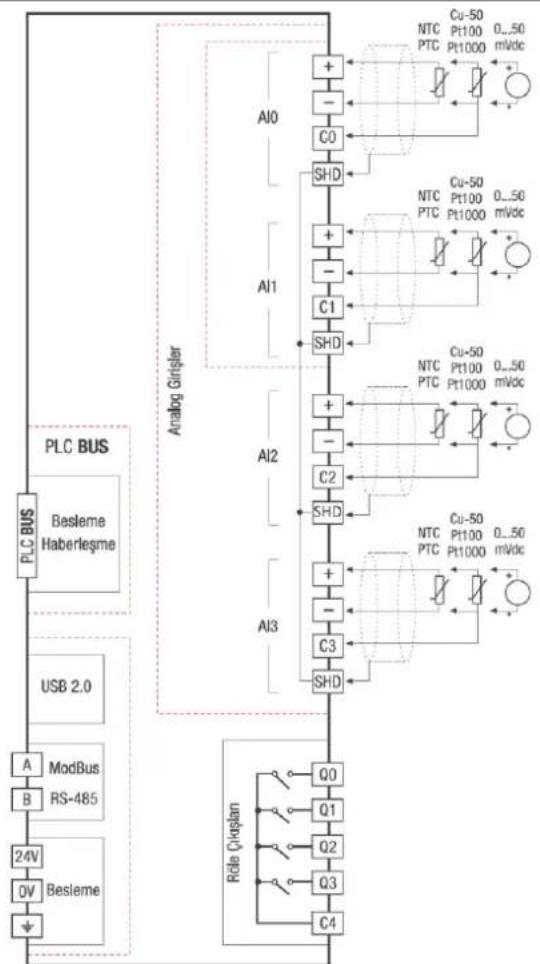

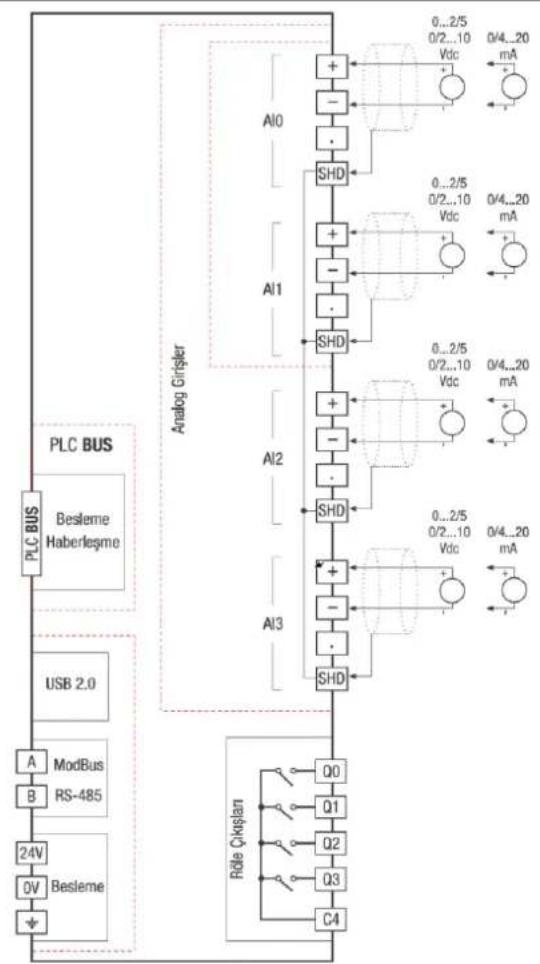

Bağlantı Şemaları

* Giriş/Çıkış terminallerine kesinlikle AC besleme bağlamayınız. Aksi halde modül zarar görebilir. Enerji vermeden önce modülün tüm bağlantılarını kontrol ediniz. Elektriksel gürültüyü önlemek için topraklamanın düzgün yapıldığına emin olunuz. Besleme terminalindeki toprak bağlantısını topraklayınız. Enerjili iken modül terminallerine müdahele etmeyiniz.

* Analog giriş bağlantıları için; Sıcaklık sensörünün orijinal kablosunu kullanınız. Sensör kablolarını, elektriksel gürültüden etkilenmemek için güç kablolarından uzak tutunuz. 3 kablolu RTD sensör, hat direnci kompanzasyonu sağlar.

2 kablolu RTD sensörde hat direnci kompanzasyonu yoktur. Elektriksel gürültüden etkilenmemek için; sensör ekran kablolarını cihaz toprağına (SHD) bağlayınız. Cihaz toprağını topraklayınız.

* RS485 haberleşme bağlantısı için; Terminal direncini, genişleme modül grubunun en solundaki master modülün A & B uçları arasına 120R olacak şekilde bağlayınız. Birden fazla genişleme modül grubu olması durumunda ise, haberleşme hattının en sonundaki modül grubunun en solundaki modülün A & B uçları arasına bağlayınız. Haberleşme kablosunu ekranlı (shield) ve sarmal çiftli (twisted-pair) kullanınız. Kablonun ekran bağlantısını topraklayınız.

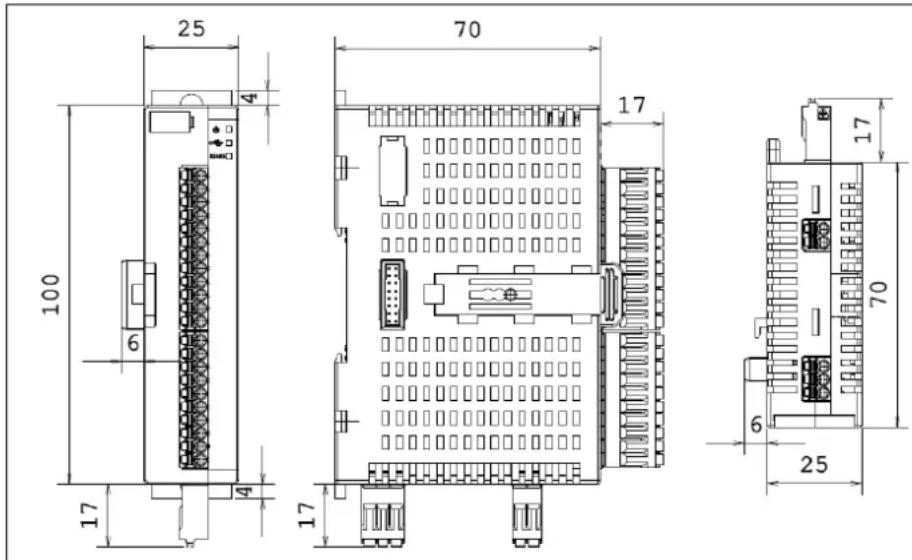

Boyutlar

Ürün Sipariş Kodları

Analog GirişliGenişleme Modülleri	DijitalGiriş	Analog Giriş	Dijital Çıkış	AnalogÇıkış	USB	RS485
SMR1P1-00-01-21-00_1	-	4 x PT100/PT1000/PTC/NTC/mV	4 x Röle	-	+	+
SMR1P1-00-03-21-00_1	-	2 x PT100/PT1000/PTC/NTC/mV	4 x Röle	-	+	+
SMR1P1-00-20-21-00_1	-	4 x V/mA	4 x Röle	-	+	+
SMR1P1-00-21-21-00_1	-	2x V/mA	4 x Röle	-	+	+
