KULLANIM KILAVUZU SMR1P1-00-10-04-00 Emko
Termokupl Girişli ve Transistör Çıkışılı Genişleme Modülleri

* Modül tipine göre; 4 veya 2 adet analog giriş
* Analog giriş tipleri :
- TC (L, J, K, R, S, T, B, E, N, C)
* ON/OFF kontrol, PID kontrol, AutoTune, SelfTune
* 4 adet Dijital Çıkış (Aktif Yüksek)
* RS485 ile Modbus RTU haberleşme
* USB – Device (Konfigurasyon için)
* Modüler bağlantı (kendisi dahil azami 16 genişleme modül)
* Led göstergeleri:
- Besleme, USB, RS-485
- Analog giriş hata led göstergeleri
- Aktif çıkış led göstergeleri
Teknik Özellikler
| Modül Tipi | SMR1P1-00-10-04-00 | SMR1P1-00-12-04-00 | ||
| Besleme | 24 VDC ±%20 (19,2 VDC - 28,8 VDC) | |||
| Güç Tüketimi | 1.5W | |||
| Haberleşme | RS-485 Modbus RTU | |||
| USB Device | Mini USB, USB 2.0 | |||
| Analog Girişler | ||||
| Giriş sayısı | 4 | 2 | ||
| Ölçüm aralığı / çözünürlük | TC (L)*1 | -150 .... +800 °C / 0.1 °C | -238 .... +1472 °F / 0.1 °F | |
| TC (J) | -200 .... +900 °C / 0.1 °C | -328 .... +1652 °F / 0.1 °F | ||
| TC (K) | -200 .... +1300 °C / 0.1 °C | -328 .... +2372 °F / 0.1 °F | ||
| TC (R) | 0 ...... +1700 °C / 0.1 °C | 32 ...... +3092 °F / 0.1 °F | ||
| TC (S) | 0 ...... +1700 °C / 0.1 °C | 32 ...... +3092 °F / 0.1 °F | ||
| TC (T) | -200 .... +400 °C / 0.1 °C | -328 .... +752 °F / 0.1 °F | ||
| TC (B) | 44 ...... +1800 °C / 0.1 °C | 111 .... +3272 °F / 0.1 °F | ||
| TC (E) | -150 .... +700 °C / 0.1 °C | -238 .... +1292 °F / 0.1 °F | ||
| TC (N) | -200 .... +1300 °C / 0.1 °C | -328 .... +2372 °F / 0.1 °F | ||
| TC (C) | 0 ...... +2300 °C / 0.1 °C | 32 ...... +4172 °F / 0.1 °F | ||
| Not-1 : TC (L) tipi sensör GOST R 8.585-2001 dir. | ||||
| ADC çözünürlüğü | 15 bit | |||
| Giriş empedansı | ~ 15,4 MΩ | |||
| Doğruluk | % 0.2 (tam ölçme aralığında) | |||
| Ölçme hızı | Giriş başına 160msn | |||
| Ortalama fonksiyon | Belirtilen Ortalama Örnek Sayısı kadar, son alınan ölçümlerin aritmetik ortalaması | |||
| Hata durumları | 1- kısa devre (short circuit), 2- sensör kopması (sensor break), 3- skala dışı (over range) | |||
| Dijital Çıkışlar | ||||
| Dijital çıkış sayısı | 4 x Aktif Yüksek | |||
| Dijital çıkış akımı | 0,3 A (tek çıkış), 1,2 A (toplam COM akımı) | |||
| Transistor beslemesi | Harici olarak 24 VDC verilmelidir | |||
| Tepki süresi | ~170 μsn | |||
| Koruma | Kısa devre koruması | |||
| Led Göstergeler | ||||
| Besleme | Normal gerilim seviyesinde sürekli yanar, düşük gerilimde 0.1s yanar 0.1s sönerMaster ile slave arasındaki bus haberleşmesi hiç başlamadıysa 0.5s yanar 0.5s sönerMaster ile slave arasındaki bus haberleşmesi başladıktan sonra kesildiyse 1s yanar 1s sönerYazılım boot'ta iken 0.2s yanar 2s söner | |||
| USB | USB kablosu takılı iken sürekli yanar, veri transferi sırasında yanıp söner | |||
| RS485 | Modbus veri transferi sırasında yanıp söner | |||
| Analog Giriş | Sensör koptu, kısa devre veya skala dışı hata durumlarında sürekli yanarPID auto-tune veya self-tune işlemi devam ederken yanıp söner | |||
| Transistör Çıkışı | Aktif çıkış ledi yanar | |||
| Çevresel Özellikler | ||||
| Çalışma Sıcaklığı | -10°...+60°C | |||
| Depolama Sıcaklığı | -20°...+70°C | |||
| İzolasyon | * Analog kanallar arasında 400 VAC* Besleme ile RS485 ve USB arasında izolasyon yoktur* Besleme ile analog girişler arasında 500 VAC* Besleme ile dijital çıkışlar arasında 1000 VAC | |||
Parametre Modbus Adresleri
| Adres | R/W | Parametre İsmi | Tanımlama | Varsayılan |
| Modbus Parametreleri | ||||
| 40001 | R/W | ID | Modbus ID değeri 1 – 255 arası girilebilir | 1 |
| 40002 | R/W | Haberleşme Hızı (kbps) | 0- 1200 3- 9600 6- 576001- 2400 4- 19200 7- 1152002- 4800 5- 38400 | 6 |
| 40003 | R/W | Dur Biti | 0- 1 Bit 1- 2 Bit | 0 |
| 40004 | R/W | Eşitlik | 0- Yok 1- Çift 2- Tek | 0 |
| Cihaz Parametreleri | ||||
| 40005 | R | Rezerve | Master Cihaz olma durumunda bus’a bağlı Slave sayısını gösterir. | - |
| 40006 | R | Tip/Bus Sıra | b15-b8: modül tipini gösterir. Koda göre modül tipleri : SMR1P1-00-10-04-00_1 = 0xAESMR1P1-00-12-04-00_1 = 0xABb7-b0: modül sırasını gösterir :0- Master ModülN- Masterdan sonra gelen N. Slave modül (azm. 15)17- Tek modül var bus yok | - |
| 40007 | R | Versiyon | Hardware ve software versiyonlarını bitsel olarak verir.b15-b12: Hardware Versiyonb11-b6: Software Majör Versiyonb5-b0: Software Minör Versiyon | - |
| 40008 | R/W | Hata Durumları ^2 | Hata durumlarını bitsel olarak verir.b0: Besleme gerilimi düşükb1: Analog değer okunamadıb2: RS485 haberleşme timeout hatası ^1 b8: Slave modül sayısı hatalı ^1 b9: Slave modül tipi hatalı ^1 b10: Slave modüller ile haberleşme hatası ^1 b15-b12: Hata tespit edilen modül numarasıNot-1: Hata bitleri, master modül için geçerlidir.Not-2: Master modül için haberleşme timeout hatası oluşması durumunda, slave modüller ile haberleşme kesilir. İlgili adrese 3083 yazılarak hata biti temizlenir ve slave modüller ile haberleşme tekrar başlatılır. | - |
| 40009 | R/W | Timeout Süresi | Master modül için tanımlanır.Değer aralığı : (0 – 60s) | 3 |
| Analog Giriş Parametreleri | ||||
| 40011 | R/W | Sıcaklık Gösterim Birimi | Analog giriş sensör tipi V veya mA hariç diğer bütün tipler için geçerlidir.0- Celcius (°C)1- Fahrenheit (°F) | 0 |
| 40012 | R/W | AI0 Termokupl Tipi | Termokupl tip seçimi :0- L 3- R 6- B 9- C1- J 4- S 7- E2- K 5- T 8- N | 0 |
| 40013 | AI1 Termokupl Tipi | |||
| 40014 | AI2 Termokupl Tipi | |||
| 40015 | AI3 Termokupl Tipi | |||
| 40016 | R/W | AI0 Sensör Ofset Değeri | Sensör tipine bağlı olarak ölçme aralığının ± %10’ukadar değer aralığında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir. | 0 |
| 40017 | AI1 Sensör Ofset Değeri | |||
| 40018 | AI2 Sensör Ofset Değeri | |||
| 40019 | AI3 Sensör Ofset Değeri | |||
| 40020 | R/W | AI0 Ortalama Değer Örnek Sayısı | Analog girişteki ortalama değer için son kaç örneğin ortalamasının alınacağı bilgisini tanımlar. Değer, (1 – 20) arasında girilebilir. | 4 |
| 40021 | AI1 Ortalama Değer Örnek Sayısı | |||
| 40022 | AI2 Ortalama Değer Örnek Sayısı | |||
| 40023 | AI3 Ortalama Değer Örnek Sayısı | |||
| 40024 | R | AI0 Ortalama Değer | Analog girişteki ortalama ölçüm değerini verir. | - |
| 40025 | AI1 Ortalama Değer | |||
| 40026 | AI2 Ortalama Değer | |||
| 40027 | AI3 Ortalama Değer | |||
| 40028 | R | AI0 Anlık Değer | Analog girişteki anlık ölçüm değerini verir. | - |
| 40029 | AI1 Anlık Değer | |||
| 40030 | AI2 Anlık Değer | |||
| 40031 | AI3 Anlık Değer | |||
| 40032 | R | AI0 Hatalar | Analog ölçümünde hata olduğunda ilgili bit 1 olur.b0: Sensör Koptu (Sensor Break), Değer : 32767b1: Kısa Devre (Short Circuit), Değer : 32766b2: Skala Dışı (Over Sample), Değer : 32765 | - |
| 40033 | AI1 Hatalar | |||
| 40034 | AI2 Hatalar | |||
| 40035 | AI3 Hatalar | |||
| 40036 | R | Ortam Sıcaklığı Değeri | Ortam sıcaklığı değerini verir. | - |
| Dijital Çıkış Parametreleri | ||||
| 40129 | R/W | Dijital Çıkışlar | Dijital çıkışların durumunu bitsel olarak gösterir.b3-b0: Q3 - Q0 (0 : OFF, 1 : ON) | 0 |
| Adres | ON-OFF / PID Kontrol Parametreleri | ||||||
| AI0 | AI1 | AI2 | AI3 | R/W | Parametre İsmi | Tanımlama | |
| 40041 | 40063 | 40085 | 40107 | R/W | Kontrol Tipi | 0- Kapalı (Bu seçenek aktif edildiğinde, çıkışlar manuel olarak kullanılabilir)1- PID2- ON-OFF3- PWM | 0 |
| 40042 | 40064 | 40086 | 40108 | R/W | Set | (MinimumSkala – MaksimumSkala) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir. | 0 |
| 40043 | 40065 | 40087 | 40109 | R/W | Set Offset | (-MaksimumSkala/2 – MaksimumSkala/2) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir. | 0 |
| 40044 | 40066 | 40088 | 40110 | R/W | Histerisiz | (0 – (MaksimumSkala – MinimumSkala)/2) değerleri arasında girilebilir. ON/OFF kontrol için geçerlidir. Değer, noktalı tipler için x10 olarak girilmelidir. | 0 |
| 40045 | 40067 | 40089 | 40111 | R/W | Minimum Skala | (ÖlçmeAralığıMinimum – MaksimumSkala) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir. | ÖlçmeAralığıAlt |
| 40046 | 40068 | 40090 | 40112 | R/W | Maksimum Skala | (MinimumSkala – ÖlçmeAralığıMaksimum) değerleri arasında girilebilir. Değer, noktalı tipler için x10 olarak girilmelidir. | ÖlçmeAralığıÜst |
| 40047 | 40069 | 40091 | 40113 | R/W | Isıtma Oransal | Değer aralığı : (0 – 1000) | 100 |
| 40048 | 40070 | 40092 | 40114 | R/W | Isıtma Integral | Değer aralığı : (0 – 3600) | 100 |
| 40049 | 40071 | 40093 | 40115 | R/W | Isıtma Türev | Değer aralığı : (0 – 1000) | 250 |
| 40050 | 40072 | 40094 | 40116 | R/W | Soğutma Oransal | Değer aralığı : (0 – 1000) | 100 |
| 40051 | 40073 | 40095 | 40117 | R/W | Soğutma Integral | Değer aralığı : (0 – 3600) | 100 |
| 40052 | 40074 | 40096 | 40118 | R/W | Soğutma Türev | Değer aralığı : (0 – 9999) | 250 |
| 40053 | 40075 | 40097 | 40119 | R/W | Çıkış Periyodu | Değer aralığı : (1 – 150s) | 1 |
| 40054 | 40076 | 40098 | 40120 | R/W | Isıtma/Soğutma | 0- Isıtma1- Soğutma | 0 |
| 40055 | 40077 | 40099 | 40121 | R/W | Konfigürasyon | b0: PID 0- Stop / 1- Runb1: Auto Tune 0- Off / 1- Onb2: Self Tune 0- Off / 1- On | 000 |
| 40056 | 40078 | 40100 | 40122 | R/W | Anlık % Çıkış | PID yüzde çıkışını verir. Kontrol tipi parametresinin PWM olarak seçilmesi durumunda, % çıkış değerini ayarlamak için kullanılır. | - |
| 40057 | 40079 | 40101 | 40123 | R/W | Hatalar | İlgili hataları gösterir. | - |

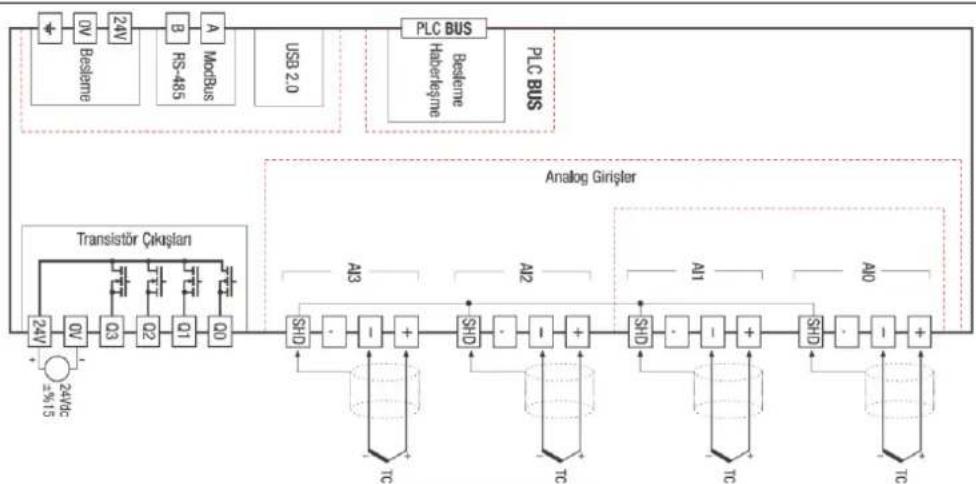

Bağlantı Şemaları
* Giriş/Çıkış terminallerine kesinlikle AC besleme bağlamayınız. Aksi halde modül zarar görebilir. Enerji vermeden önce modülün tüm bağlantılarını kontrol ediniz. Elektriksel gürültüyü önlemek için topraklamanın düzgün yapıldığına emin olunuz. Besleme terminalindeki toprak bağlantısını topraklayınız. Besleme terminalindeki toprak bağlantısını topraklayınız. Enerjili iken modül terminallerine müdahele etmeyiniz.
* Analog giriş bağlantıları için; Sıcaklık sensörünün orijinal kablosunu kullanınız. Sensör kablolarını, elektriksel gürültüden etkilenmemek için güç kablolarından uzak tutunuz. Elektriksel gürültüden etkilenmemek için; sensör ekran kablolarını cihaz toprağına (SHD) bağlayınız. Cihaz toprağını topraklayınız.
* RS485 haberleşme bağlantısı için; Terminal direncini, genişleme modül grubunun en solundaki master modülün A & B uçları arasına 120R olacak şekilde bağlayınız. Birden fazla genişleme modül grubu olması durumunda ise, haberleşme hattının en sonundaki modül grubunun en solundaki modülün A & B uçları arasına bağlayınız. Haberleşme kablosunu ekranlı (shield) ve sarmal çiftli (twisted-pair) kullanınız. Kablonun ekran bağlantısını topraklayınız.

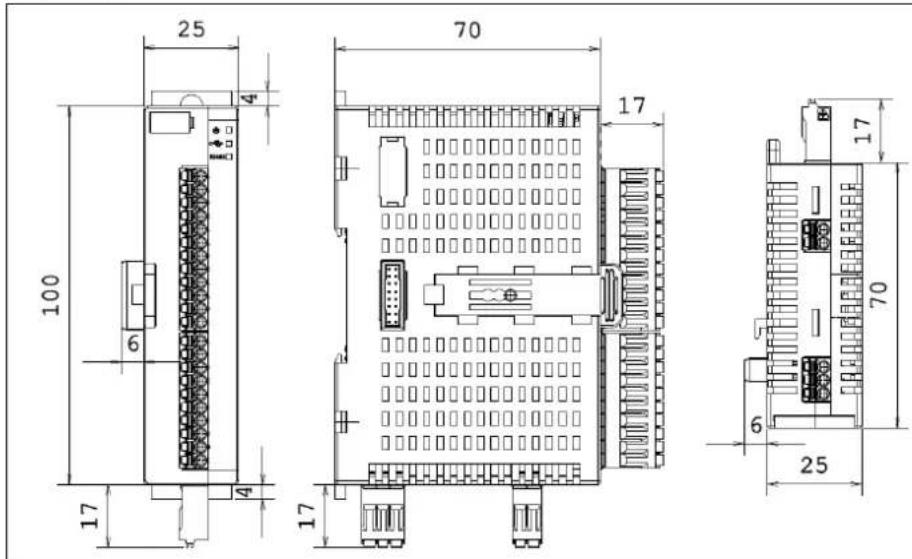

Boyutlar

Ürün Sipariş Kodları
| Analog GirişliGenişleme Modülleri | DijitalGiriş | Analog Giriş | Dijital Çıkış | AnalogÇıkış | USB | RS485 |
| SMR1P1-00-10-04-00_1 | - | 4 x TC | 4 x Transistör | - | + | + |
| SMR1P1-00-12-04-00_1 | - | 2 x TC | 4 x Transistör | - | + | + |
