KULLANIM KILAVUZU Cascad (2017) OPEL

Anahtar, Kapılar ve Camlar ..... 20

Koltuklar, Güvenlik Sistemleri ..... 46

Eşya saklama ve bagaj bölümleri 70

Göstergeler ve kumanda birimleri 79

Aydınlatma 115

Klima Sistemi 129

Sürüş ve kullanım 140

Araç bakımı 194

Servis ve bakım 241

Teknik bilgiler 244

Müşteri bilgilendirme 256

Dizin 266

2 Giriş

Giriş

Yakit

Tanim

Motor yağı

Sinif

Viskozite

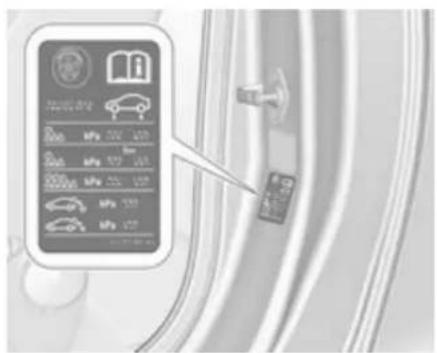

Lastik hava basınçları

Lastik ebadı

Yaz lastikleri

Kış lastikleri

Ön

Arka

Ağırlıklar

Müsaade edilen toplam araç ağırlığı

- Boş ağırlık, temel model

=Yükleme

Araç Bilgileri

Kolay ulaşabilmek amacıyla aracınıza ait bilgileri önceki sayfadaki ilgili yerlere yazın. Bu bilgiler "Servis ve Bakım" ve "Teknik Bilgiler" bölümünde olduğu gibi, araç tip etiketinde ve servis kitapçığında da bulunmaktadır.

Giriş

Aracınız ileri teknolojinin, mükemmel bir emniyet, çevresel uyum ve kullanımda ekonomik olmanın ideal sentezini temsil etmektedir.

Aracınızı güvenle kullanmak ve mükemmel performansını görmek artık sizin elinizde. Sürücü el kitabı bunun için gerekli tüm bilgileri sunmaktadır.

Araçta bulunan yolcuları yanlış kullanım neticesinde meydana gelebilecek muhtemel kaza ve yaralanmalar konusunda bilgilendirin.

Aracınızı kullanmakta olduğunuz ülkenin ilgili kanunlarına ve düzenlemelerine mutlaka uyun. İlgili kanunlar bu sürücü el kitabındaki bilgilerden farklılık gösterebilir.

Bu el kitabında verilen tanımın dikkate alınmaması garantinizi etkileyebilir.

Servis gerektiren durumlarda Opel Yetkili Servisine başvurmanızı tavsiye ederiz.

Tüm Opel Bayileri ve Yetkili Servisleri uygun fiyatlarla birinci sınıf bir servis sunmaktadır. Opel tarafından eğitilmiş tecrübeli teknisyenler özel Opel standartlarına göre çalışmaktadır.

Sürücü el kitabı, Infotainment sistemi kullanma kılavuzu ve servis kitapçığı daima araç içinde hazırlda bulundurulmalıdır.

Kullanım kılavuzundan yararlanın

- Bu el kitabında, bu model için mevcut olan bütün seçenek ve özellikler açıklanmıştır. Ekran ve menü fonksiyonları ile ilgili bilgileri içeren belirli açıklamalar, model farklılıkları, ülkelere özgü modeller, seçime bağlı donanım veya aksesuarlar nedeni ile aracınız için geçerli olmayabilir.

• "Özet bilgiler" bölümü size genel bir bakış sunar.
• Kitabın ve her bölümün başındaki "içindekiler" kısmı aradığınız bilgiyi bulmaya yardımcı olacaktır.
• İstediğinizi bulmada size yardım edecek bir fihrist vardır.
• Bu kullanım kılavuzu soldan direksiyonlu araç modeli için oluşturulmuştur. Sağdan direksiyonlu modellerin kullanımı kitapta anlatılanlara çok benzerdir.
• Sürücü El Kitabı'nda motor tanımlama kodu kullanılır. İlgili satış tanımı ve mühendislik kodu "Teknik bilgiler" bölümündedir.
• Kitap içerisindeki resimlemelerde kullanılan sağ ve sol, ön ve arka gibi yönlendirme bilgileri her zaman sürüş yönü baz alınarak verilmiştir.
• Ekranlar size özel dili desteklemeyebilir.
• Ekran mesajları ve dahili etiketler kalın harfler ile yazılmıştır.

4 Giriş

Tehlike, Uyarı, Dikkat

Tehlike

Üzerinde △Tehlike başlığı olan metinler risk ve hayati tehlikeleri belirtir. Talimatların dikkate alınmaması hayati tehlikeye neden olabilir.

Uyari

Üzerinde △Uyarı başlığı olan metinler muhtemel kaza ve yaralanma tehlikelerini belirtir. Talimatların dikkate alınmaması yaralanmaya sebep olabilir.

Dikkat

Üzerinde Dikkat başlığı olan metinler araç ile ilgili muhtemel hasar tehlikelerini belirtir. Talimatların dikkate alınmaması aracın hasar görmesine sebep olabilir.

Sembollerin anlamları

Sayfa atıfları ↗. ↗ işaretiyle belirtilmiştir.

Sayfa referansları ve dizin girişleri, içindekiler bölümünde verilmiş olan içe girintili başlıklara göndermede bulunmaktadır.

Aracınızı daima keyifle kullanmanızı dileriz.

Adam Opel AG

Giriş 5

6 Özet bilgiler

Özet bilgiler

Aracınızı ilk sürüşünüz ile ilgili önemli bilgiler

Araç kilidinin ve kapının açılması

Kapıların ve bagaj kapağının kilidini açmak için ögesine kısa süreliğine basın. Kapıyı açmak için, kapı kolunu çekin.

Bir kapı açıldığında, cam hafifçe aşağı iner. Kapı kapatıldığında otomatik olarak yukarı çıkar.

Açılır kumaş tavan ➔ 35, Camlar ➔ 32.

Bagaj kapağını açmak için marka ambleminin alt kısmına basın.

◦Õğesine basılması bagaj kapağını açarken araç kilitli kalır.

Uzaktan kumanda ➔ 21, Merkezi kilit sistemi ➔ 23, Bagaj bölümü ➔ 25.

Koltuk ayarı

Boylamasina ayar

Kolu çekin, koltuğu kaydırın, kolu bırakın. Koltuğun yerine oturup kilitlendiğinden emin olmak için koltuğu ileri geri oynatmaya çalışın. Koltuk konumu 48, Manüel koltuk ayarı 49, Elektrikli koltuk ayarı 53.

Sırtlık eğimi

Kolu arkaya doğru çevirin, eğimi ayarlayıp kolu bırakın. Koltuğun hissedilebilir bir şekilde kilitlenmesini sağlayın.
Koltuk konumu 48, Manüel koltuk ayarı 49, Elektrikli koltuk ayarı 53, Koltuk sırlığının yatırılması 51.

Koltuk yüksekliği

Kol pompalama hareketi yukarı doğru : koltuk yükselir aşağı doğru : koltuk alçalır
Koltuk konumu 48, Manüel koltuk ayarı 49, Elektrikli koltuk ayarı 53.

8 Özet bilgiler

Koltuk başlık yüksekliklerin ayarlanması

Açma düğmesine basın, yükseliği ayarlayın.

Koltuk başlıkları ➔ 46.

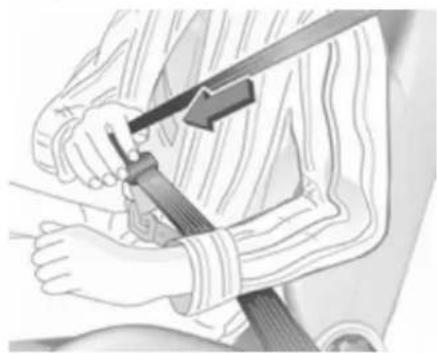

Emniyet kemeri

Emniyet kemerini çekin ve kemer kilidine takın. Kemerler takılırken hiçbir tarafı bükülmemelidir ve gövde üzerinde sıkıca oturmalıdır. Koltuk sırtlıkları geriye doğru çok fazla yatırılmamalıdır (tavsiye edilen açı yaklaşık 25°).

Kemeri açmak için kemer kilidi üzerindeki kırmızı düğmeye basın.

Koltuk pozisyonu ➔ 48, Emniyet kemerleri ➔ 55, Emniyet kemeribaglama yardımcısi ➔ 55, Hava yastığı sistemi ➔ 58.

Ayna ayarı
Dikiz aynası

Aynayı ayarlamak için, ayna mahfazasını istenen yöne oynatın.

Gözlerin kamaşmasını manüel olarak engelleyen ayna ➔ 31.

Gözlerin kamaşmasını otomatik engelleyen ayna ➔ 31.

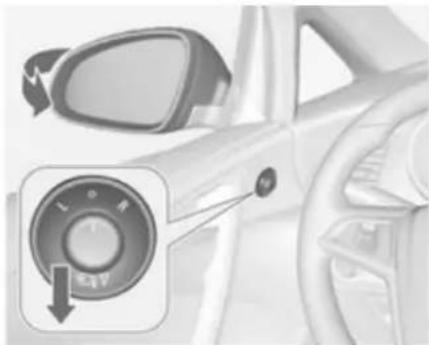

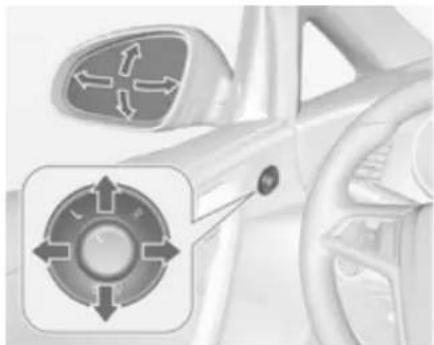

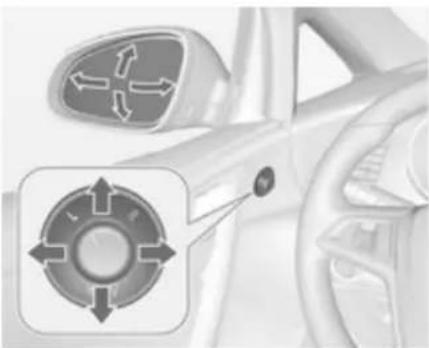

Yan aynalar

Ayarlanması gereken yan aynı seçin ve ayarlayın.

Dışbükey aynalar ➔ 30, Elektrik kumandalı yan aynalar ➔ 30, Yan aynaların katlanması ➔ 30, Isıtmalı yan aynalar ➔ 31.

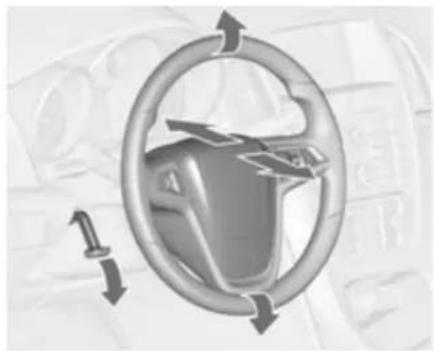

Direksiyon ayarı

Kolu aşağıya doğru yatırım, yüksekliği ve derinliği ayarlayın, kolu yukarıya doğru kaldırın, kilitlenmesini sağlayın.

Direksiyonu sadece araç durağan konumda iken ve direksiyon kilidi açık konumda iken ayarlayın.

Hava yastığı sistemi ➔ 58, Kontak anahtarı konumları ➔ 142.

10 Özet bilgiler

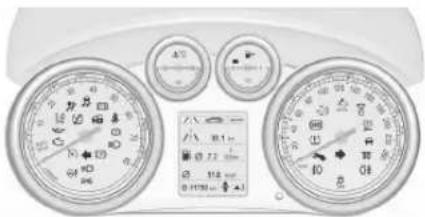

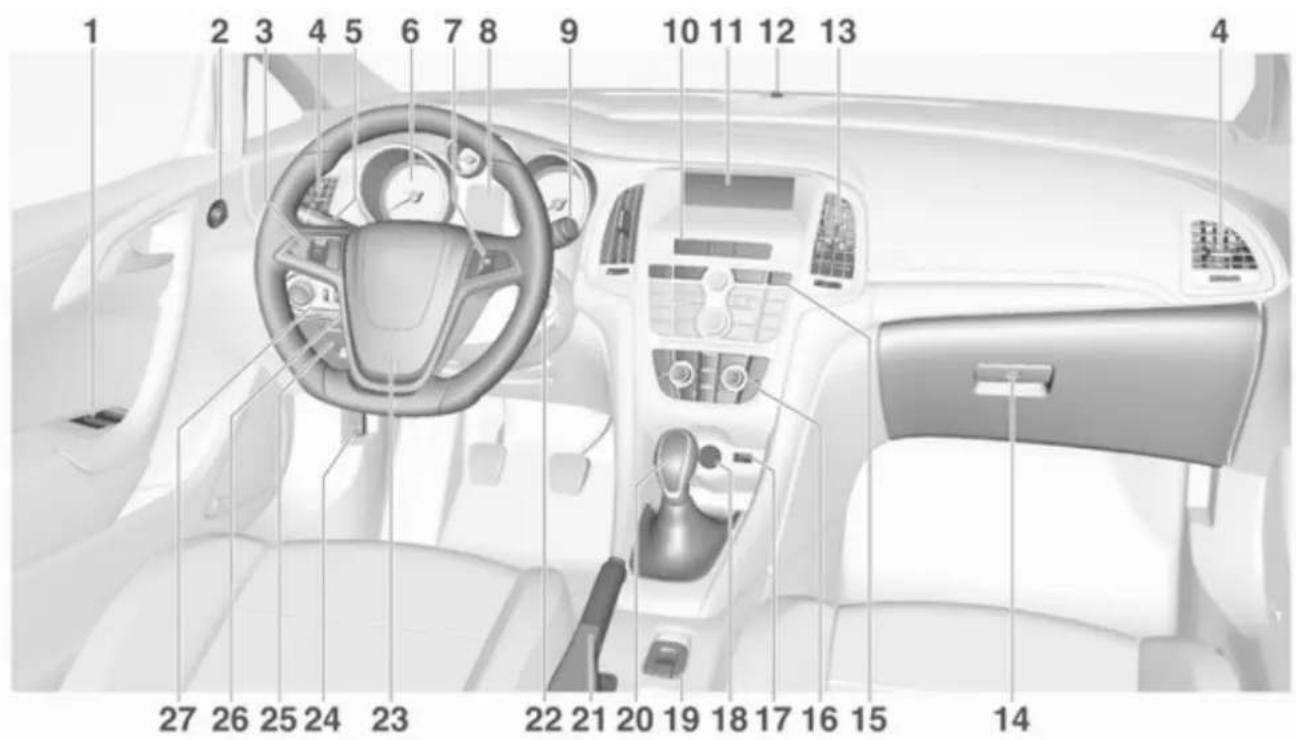

Gösterge paneline genel bakış

Özet bilgiler 11

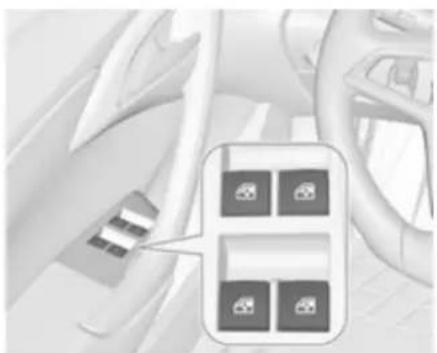

1 Elektrik kumandalı camlar ..... 32

2 Yan aynalar 30

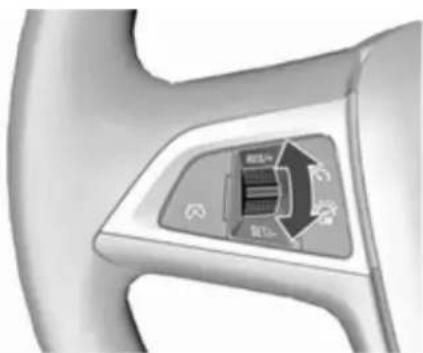

3 Hız Sabitleme Sistemi ..... 163

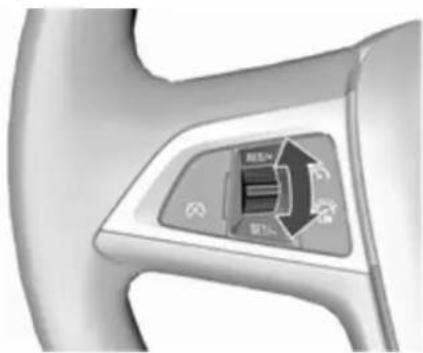

Hız sınırlayıcı 165

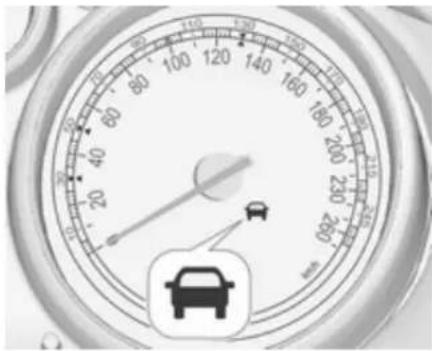

Önden çarpışma alarmı ..... 166

4 Yan havalandırma çıkışları . 137

5 Dönüş ve şerit değiştirme sinyalleri, selektör, kısa huzmeli ve uzun huzmeli far, uzun huzmeli far asistanı .... 123

Araçtan çıkış aydınlatması . 127

Park lambaları 124

Sürücü Bilgi Sisteminin (DIC) Düğmeleri 97

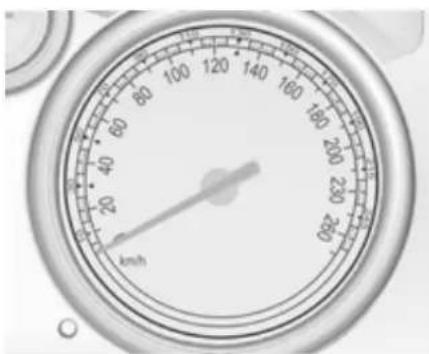

6 Göstergeler 86

7 Direksiyondaki kumanda tuşları 80

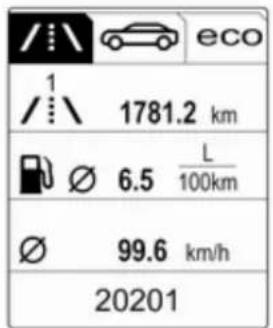

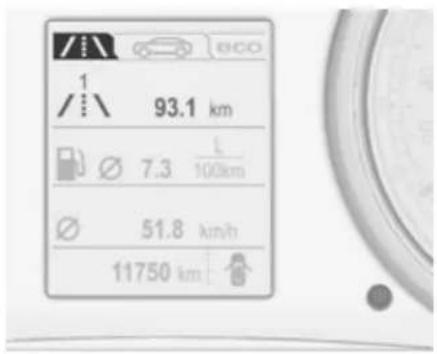

8 Sürücü Bilgi Sistemi 97

9 Cam silecekleri, cam yıkama sistemi, far yıkama sistemi 81

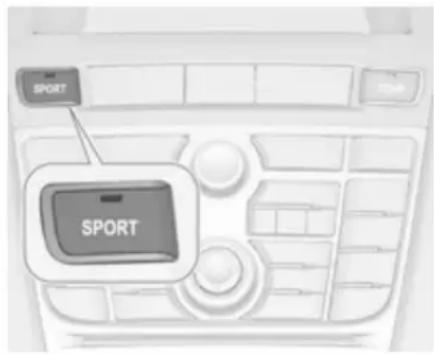

10 Sport sürüş modu ..... 161 Merkezi kilit sistemi ..... 23

Dörtlü ikaz flaşörü 123

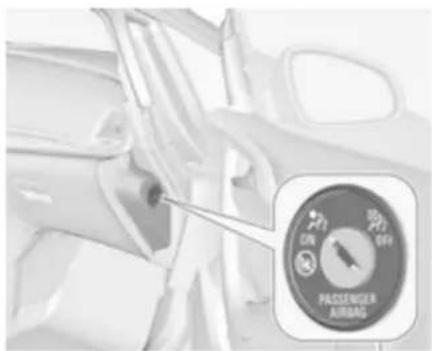

Hava yastığı devre dışı birakma kontrol lambası ..... 91

Ön yolcu emniyet kemerikontrol lambası 91

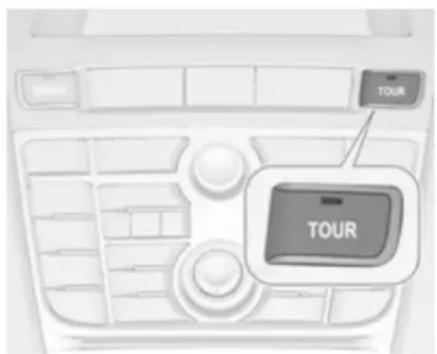

Tour sürüş modu 161

11 Bilgi ekranı 101

12 Hırsızlık alarm sistemi LED lambaları 27

13 Orta havalandırma çıkışları 137

14 Torpido gözü, kilitlenebilir ..... 70

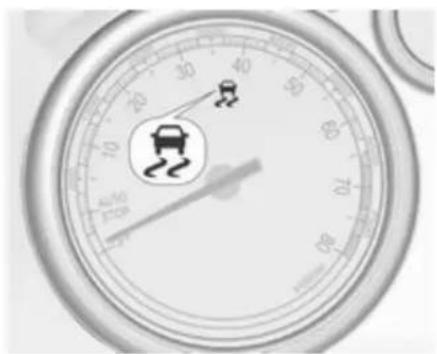

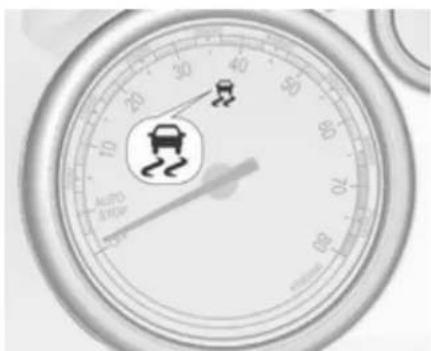

15 Çekiş Kontrol Sistemi (TC) .. 159

Elektronik Stabilite Kontrolü (ESC) 160

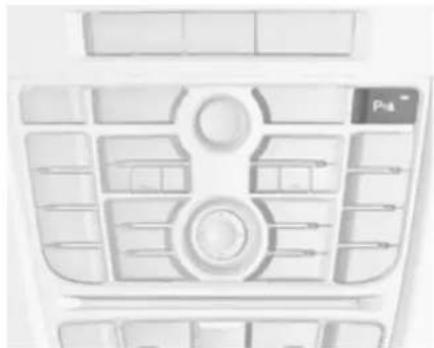

Park asistanı sistemleri ..... 169

Şerit değiştirme uyarısı ..... 183

Stop-start sistemi için Eco düğmesi 143

16 Klima Sistemi 129

17 AUX girişi, USB girişi 10

18 Aksesuar prizi 85

19 Açılır kumaş tavan çalıştırma şalteri ..... 35 Merkezi cam şalteri ..... 32

20 Vites kolu, şanzıman

21 El freni, manuel veya elektrikli çalışma .... 157

22 Direksiyon kilidine sahip kontak kilidi 142

23 Korna 81 Sürücü hava yastığı 62

24 Motor kaputu açma kolu ....197

25 Eşya saklama bölümleri ..... 71 Sigorta kutusu ..... 214

26 Direksiyon simidi ayarı ..... 80

27 Aydınlatma anahtarı ..... 115 Arka sis lambası ..... 124

Gösterge aydınlatması ..... 125

Far seviye ayarlaması ..... 118

Ön sis farları 123

12 Özet bilgiler

Dış aydınlatma

Aydınlatma anahtarı

Aydınlatma anahtarını çevirin:

0 : Işıklar kapalı

∃∈ : Park lambalari

D : Farlar

Otomatik far açma fonksiyonlu aydınlatma anahtarı

AUTO : Otomatik far açma fonksiyonu: farlar otomatik olarak açılır ve kapanır

: Otomatik far kontrolü sisteminin etkinleştirilmesi veya devre dışı bırakılması

: Park lambalari : Farlar

Sis farlari

Aydınlatma düğmesine basın:

D : Ön sis farları

Q‡ : Arka sis lambası

Aydınlatma ↩ 115.

Selektör, uzun huzmeli far ve kısa huzmeli far

Selektör : Kolu direksiyona doğru çekin

Uzun : Kolu ileri doğru itin huzmeli far

Kısa : Kolu direksiyona doğru huzmeli far çekin

Uzun hüzmeli far 117, Selektör 118.

Otomatik far açma fonksiyonu 116, Uzun huzmeli far 117, Sürüse duyarlı ön farlar 119.

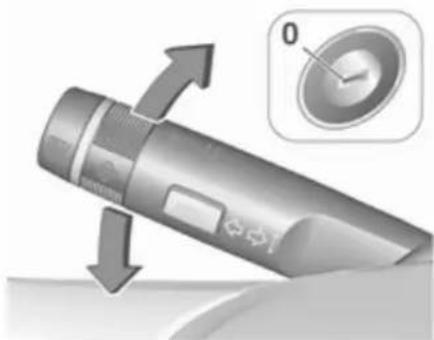

Dönüş ve şerit değiştirme sinyalleri

Kol yukarı : Sağ sinyal doğru

Kol aşağı doğru : Sol sinyal

Dönüş ve şerit değiştirme sinyalleri 123, Park lambaları 124.

Dörtlü ikaz flaşörü

⚠ tuşuna basarak çalıştırılır. Dörtlü ikaz flaşörü 123.

14 Özet bilgiler

Korna

işareti olan kısma bastırın.

Cam silme ve yıkama sistemleri

Ön cam silecekleri

HI : hızlı

LO : yavaş

INT : fasılalı silme

veya

yağmur sensörlü otomatik silme

OFF : kapalı

Ön cam sileceği kapalı konumdayken tek bir silme işlemi için kolu aşağıya doğru 1x konumuna bastırın.

Ön cam silecekleri ➔ 81.

Ön cam ve far yıkama sistemi

Ön cam ve far yıkama sistemi ➔ 81, Yıkama sıvısı ➔ 199.

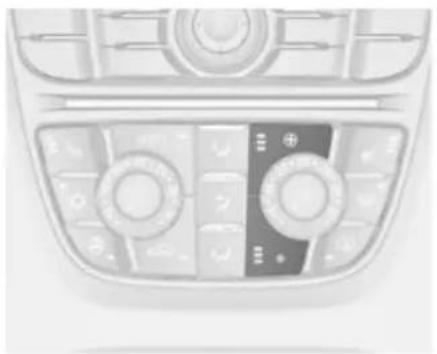

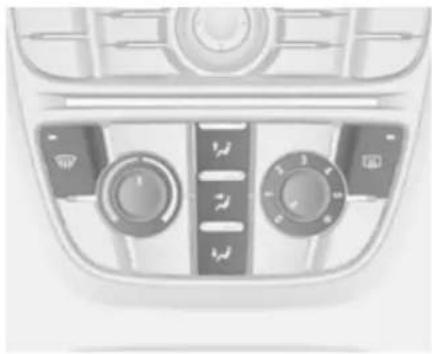

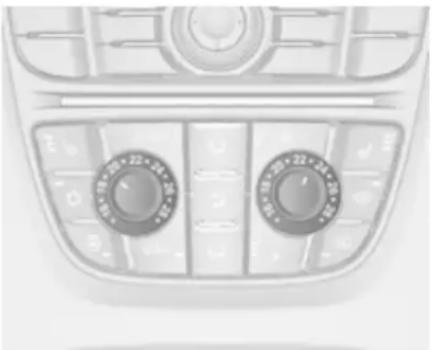

Klima Sistemi

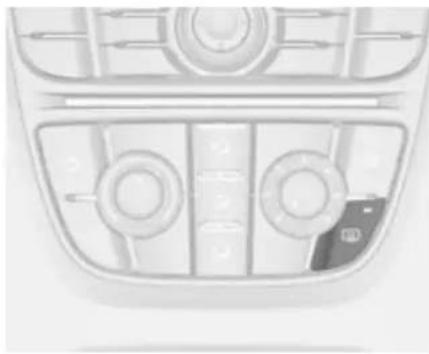

Isitmalı arka cam, isitmalı yan aynalar

Isıtma özelliği tuşuna basılarak çalıştırılır.

Isitmalı arka cam ➔ 35.

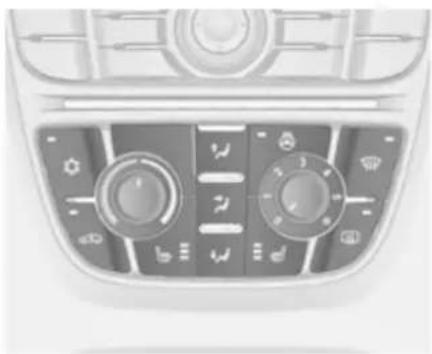

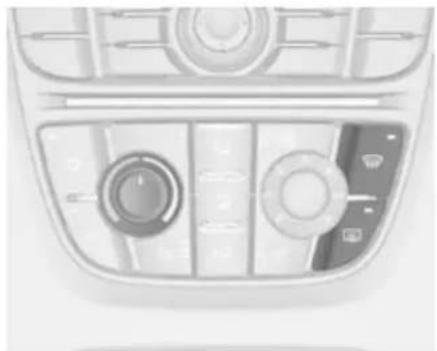

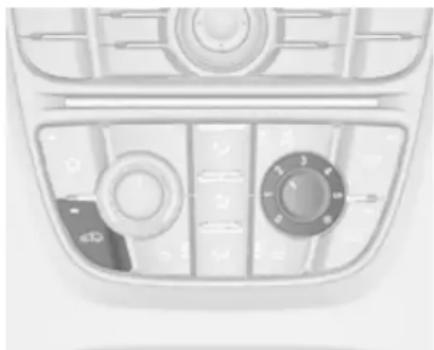

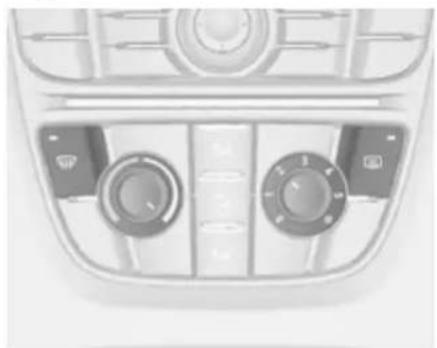

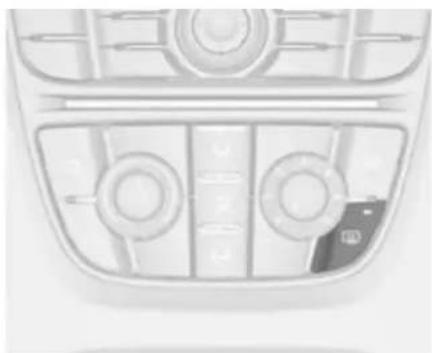

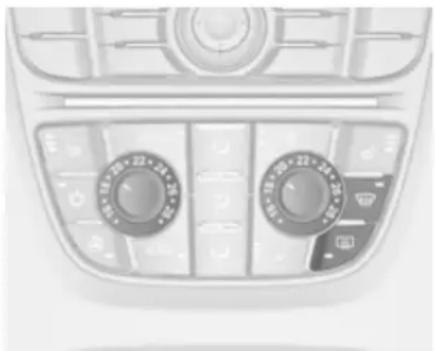

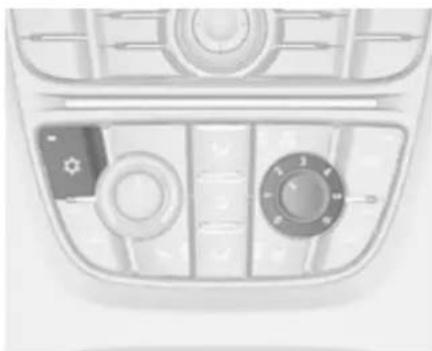

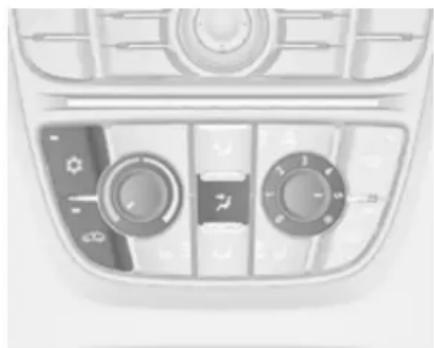

Camların buğusunun ve buzunun çözülmesi. Klima sistemi

Sıcaklık ayar düğmesini en yüksek seviyeye getirin.

Arka cam ıstıcısını açın.

Klima sistemi ➔ 130.

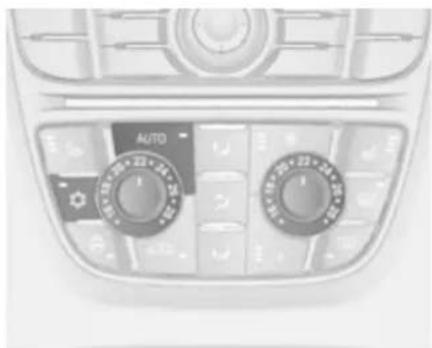

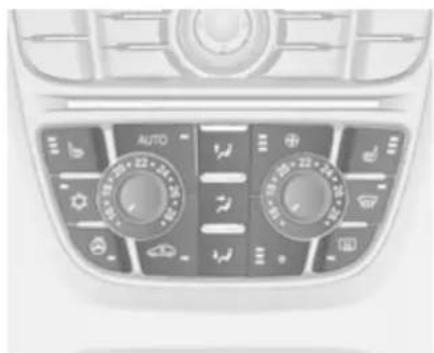

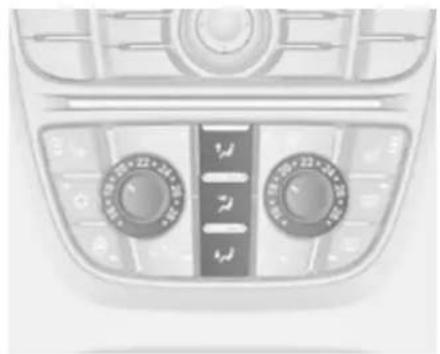

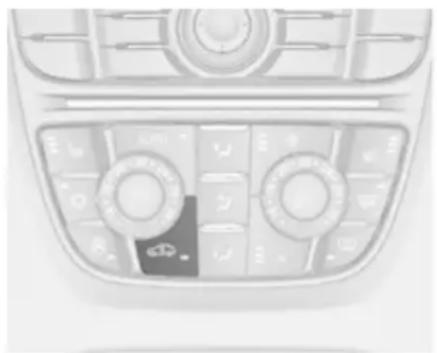

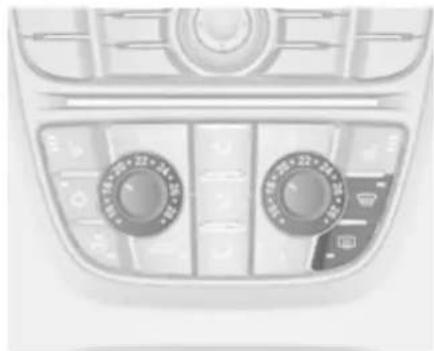

Camların buğusunun ve buzunun çözülmesi. Elektronik klima sistemi

Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek hız kademesinde çalışır.

Arka cam isiticisini açın.

Elektronik klima sistemi ➔ 132.

16 Özet bilgiler

Şanzıman

Manuel şanzıman

Geri vites: Araç durur vaziyetteyken debriyaj pedalına basın, vites kolundaki düğmeye basın, vitesi takın.

Geri vites geçmedi ise, vites boşta iken debriyajı kısa süre bırakın ve tekrar bastıktan sonra yeniden geri vitese takın.

Manuel şanzıman ↗ 155.

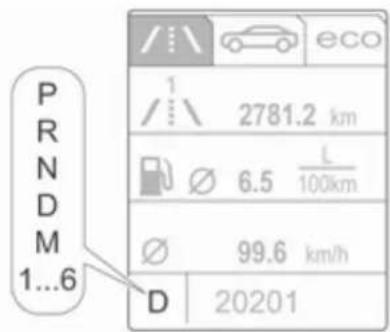

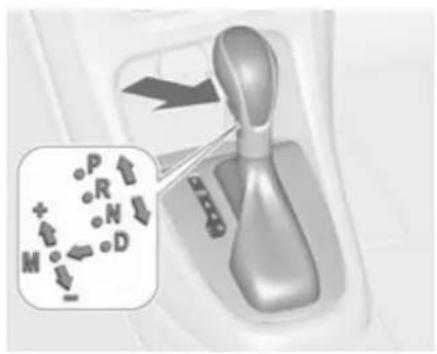

Otomatik şanzıman

N : boş vites konumu

D : otomatik mod

M : manuel sürüş modu: vites kolunu D konumundayken sola doğru çekin.

+ : manuel vites değiştirme modu vites yükseltme

— : manuel vites değiştirme modu vites düşürme

Vites kolu yalnızca kontak açık konumdayken ve fren pedalı basılı iken P konumundan çıkarılabilir. P veya R konumuna geçmek için vites kolundaki düğmeye basın.

Otomatik şanzıman ↗ 151.

Sürüşe başlamak

Hareket etmeden önce yapılması gereken kontroller

• Lastik basınçları ve lastik durumu ⇨ 221,⇨ 255.

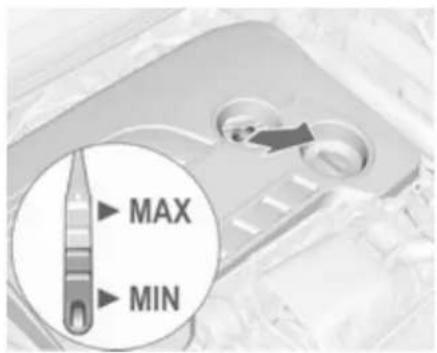

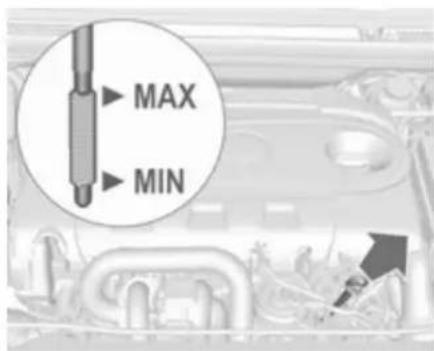

• Motor yağı seviyesi ve sıvı seviyeleri ➔ 197.
• Tüm camlar, aynalar, dış aydınlatma ve araç plakaları temiz olmalı, üzerinde kar ve buz olmamalı ve fonksiyonunu yerine getirecek durumda olmalıdır.
• Koltukların, emniyet kemerinin ve aynaların doğru konuma getirilmiş olması gerekir. ➔ 30, ➔ 48, ➔ 57.
• Açılır kumaş tavan tamamen açık veya kapalı olmalıdır ➔ 35.
• Düşük hızda frenleme fonksiyonu, özellikle frenler ıslak iken.

Motorun çalıştırılması

• Kontak anahtarını 1. konuma çevirin.
• Direksiyon kilidini açmak için direksiyonu biraz hareket ettirin.

• Düz şanzıman: debriyaj ve fren pedalına basın.
  Otomatik şanzıman: fren pedalına basın ve vites kolunu P veya N konumuna getirin.
  • Gaz pedalına basmayın.

• Dizel motorlar: ön ısıtma için anahtarı 2 konumuna çevirin ve 00 kontrol lambası sönene kadar bekleyin.

• Anahtarı 3 konuma çevirin ve bırakın.

Motorun çalıştırılması ↩ 142.

18 Özet bilgiler

Stop-start sistemi

Araç bir düşük hızda ise veya duruyorsa, bazı koşullar yerine getirildiğinde, bir Autostop etkinleştirmek için:

• Debriyaj pedalına basın.
  • Vites boşa alın.
• Debriyaj pedalını bırakın.

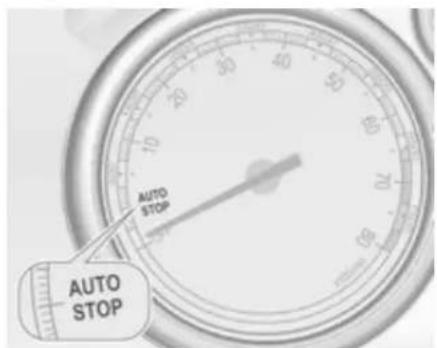

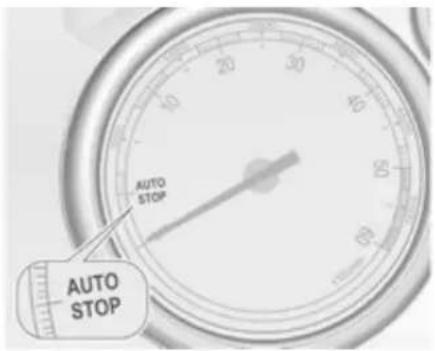

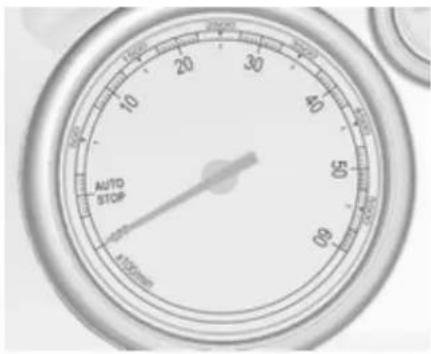

Autostop motor devir saatindeki konumundaki ibrede bir AUTOSTOP ile gösterilir.

Motoru yeniden başlatmak için yeniden debriyaj pedalına basın. Stop-start sistemi ➔ 143.

Park etme

⚠️ Uyarı

• Aracı, kolay tutuşur bir yüzeye park etmeyin. Egzoz sisteminin yüksek sıcaklığı, yüzeyi tutuşturabilir.
• Park frenini daima çekin. Manuel park frenini (el freni) daima, açma düğmesine bastırmadan sıkıca çekin. Yokuş aşağı veya yokuş yukarı durumlarda mümkün olduğunca sıkı çekin. Çalıştırma kuvvetini azaltmak için aynı zamanda da fren pedalına basın.

Elektrikli park frenli araçlarda, © anahtarını yaklaşık bir saniye çekin.

Kontrol lambası (®) yandığında elektrikli park freni uygulanır 92.

• Motoru durdurun.
• Düz yolda veya yokuş yukarı durumda, kontak anahtarını

çıkarmadan önce vitesi birinci vitese alın veya vites kolunu P konumuna getirin. Yokuş yukarı durumda ayrıca ön tekerleklerin kaldırıma doğru bakmamasını sağlayın.

Araç yokuş aşağı duruyorsa, kontak anahtarını çıkarmadan önce aracı geri vitesse alın veya vites kolunu P konumuna getirin. Ön tekerleklerin kaldırıma doğru bakmasını sağlayın.

• Camları ve açılır kumaş tavanı kapatın.
• Kontak anahtarın kontaktan çıkarın. Direksiyon simidi kilidinin yerine oturması hissedilinceye kadar direksiyonu çevirin.

Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites kolu P konumunda çıkartılabilir.

- Aracınızı, uzaktan kumanda üzerindeki ⏻ ile kilitleyin.

Hırsızlık alarm sistemini etkinleştirin ➔ 27.

- Motor soğutma vantilatörü motor stop edildikten sonra da çalışmaya devam edebilir 196.

Dikkat

Yüksek motor devir sayılarından veya yüksek motor yükünden sonra, turbo şarji korumak için motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide çalıştırın.

Anahtarlar, kilitler ➔ 20, Aracı uzun süreliğine park etme ➔ 195.

Anahtar, Kapılar ve Camlar

Anahtarlar, kilitler 20

Anahtarlar 20

Araç kartı 21

Radyo frekanslı uzaktan kumanda 21

Kayıtlı ayarlar 22

Merkezi kilit sistemi 23

Otomatik kilitleme 24

Kapılar 25

Bagaj bölümü 25

Araç güvenliği 27

Hırsızlığı önleyici kilit sistemi ..... 27

Hırsızlık alarm sistemi 27

Elektronik şifreli devre kesici (Immobilizer) 29

Yan aynalar 30

Dış bükey aynalar 30

Elektrik kumandalı yan aynalar . 30

Katlanabilen yan aynalar 30

Isitmalı aynalar 31

Dikiz aynası 31

Gözlerin kamaşmasını engelleyen manuel ayarlı ayna 31

Gözlerin kamaşmasını otomatik engelleyen ayna 31

Camlar 32

Ön cam 32

Elektrik kumandalı camlar ..... 32

Isitmalı arka cam 35

Güneşlikler 35

Tavan 35

Açılır kumaş tavan 35

Rüzgar deflektörü 42

Devrilme koruma sistemi ..... 45

Anahtarlar, kilitler Anahtarlar

Dikkat

Kontak anahtarına ağır veya hacimli cisimler bağlamayın.

Yedek anahtarlar

Anahtar numarası araç kartında veya çıkarılabilir bir etikette belirtilmiştir.

Anahtar elektronik şifreli devre kesicinin bir parçasıdır ve anahtar numarası yedek anahtar sipariş edilirken bildirilmelidir.

Kilitler 237.

Kilitli büjonların adaptörünün kod numarası bir kartta belirtilmiştir. Yeni bir adaptör sipariş ederken bu kod numarası belirtilmelidir.

Tekerlek değiştirme ➔ 228.

Katlanabilir kilit dişine sahip anahtar

Dışarı çıkarmak için tuşa basın. İçeri katlamak için önce tuşa basın.

Araç kartı

Araç kartı güvenliğe dayalı sürüş verileri içermektedir ve bu yüzden güvenli bir yerde muhafaza edilmelidir.

Araç servise götürüldüğünde bazı işlemlerin yapılması için araç kartı gerekmektedir.

Radyo frekanslı uzaktan kumanda

Uzaktan kumanda ile:

• merkezi kilit sistemi
• hırsızlığı önleyici kilit sistemi
• hırsızlık alarm sistemi
• açılır kumaş tavan
  • elektrik kumandalı camlar

Uzaktan kumandanın etki mesafesi yaklaşık 20 metre. Etki mesafesi dış etkenlerden dolayı azalabilir. Dörtlü ikaz flaşörü işlev kontrolü için kısa süreli yanar.

Uzaktan kumanda itinalı kullanılmalı, nem ve yüksek ısidan korunmalıdır. Kumanda gereksiz yere kullanılmamalıdır.

Ariza

Merkezi kilit sistemi radyo frekanslı uzaktan kumanda ile çalıştırılamıyorsa bunun sebepleri şunlar olabilir:

• Menzil dışına çıkıldı.
• Pil gücü çok düşük.
• Radyo frekanslı uzaktan kumandanın etki mesafesinin dışında ardarda çalıştırılması.
• Kısa aralıklarla sık sık çalıştırarak merkezi kilit sistemine aşırı yüklenilmesi sebebiyle akım beslemesinin kısa süreliğine kesilmesi.
• Harici telsiz tesislerinden yüksek güçte radyo dalgalarının alınması sebebiyle meydana gelen parazitler.

Kilidin açılması ➔ 23.

22 Anahtar, Kapılar ve Camlar

Temel ayarlar

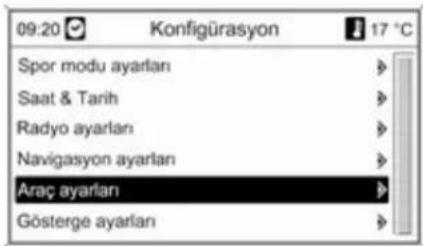

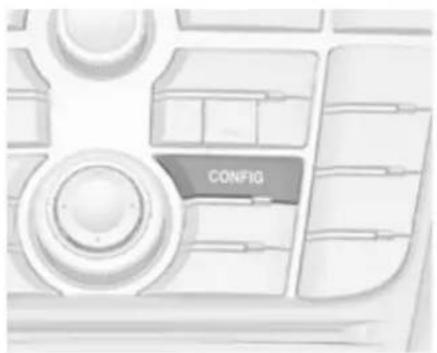

Bazı ayarlar, Bilgi Ekranındaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

Uzaktan kumanda pilinin değiştirilmesi

Pili uzaktan kumandanın çekim alanı azaldığı anda değiştirin.

Kullanılmış aküler ev çöpüne atılmamalıdır. Akülerin uygun bir geri dönüşüm merkezine bırakılması gerekir.

Katlanabilir kilit dişine sahip anahtar

İçe katlanmış anahtarı dışarı çıkartın ve içinde pil olan üniteyi yana doğru açın. Pili değiştirin (pil tipi CR 2032), bu esnada takma konumuna dikkat edin. Üniteyi kapatın ve uzaktan kumandayı senkronize edin.

Radyo frekanslı uzaktan kumandayı senkronize edin

Pil değişiminden sonra sürücü kapısının kilidini kontak anahtarı ile açın. Kontak açıldığında, radyo frekanslı uzaktan kumanda senkronize edilir.

Kayıtlı ayarlar

Anahtar kontak anahtarından çıkarılırken, anahtara aşağıdaki ayarlar otomatik olarak kaydedilir:

• aydinlatma
• Bilgi ve Eğlence Sistemi ön ayarları
• merkezi kilit sistemi
• Sport sürüş modu ayarları
• konfor ayarları

Ayarların kaydedildiği anahtar kontak anahtarına yerleştirildiğinde ve 1. konuma döndürüldüğünde kaydedilen ayarlar otomatik olarak hatırlanarak etkinleştirilir 142.

Grafik bilgi ekranı

Srcü trifından kişiselleştirme seçeneğinin kişisel ayarlarda etkinleştirilmesi bir ön koşuldur. Bu ayar kullanılan her anahtar için yapılmalıdır.

Renkli bilgi ekranı

Kişiselleştirme daimi olarak etkinleştirilmiştir.

Araç ayarlarının kişiselleştirilmesi 105.

Merkezi kilit sistemi

Kapıların, bagaj kapağı ve depo kapağının kilitlenmesi ve kilitlerinin çözülmesini sağlar.

İç kapı kollarından birinin çekilmesi durumunda ilgili kapı kilidi çözülü konuma geçer. Kolun tekrar çekilmesi ile kapı açılır.

Not

Hava yastıklarının açıldığı veya kemer gerdiricilerin devreye girdiği bir kaza sonrasında araç kilitleri otomatik olarak açılır.

Not

Uzaktan kumanda ile gerçekleştirilen bir kilit açma işleminden sonra herhangi bir kapının açılmaması durumunda kapılar otomatik olarak yeniden kilitlenir.

Kilidin açılması

• Her iki kapının, bagaj kapağının ve yakıt deposu kapağının kilidinin çözülmesi için ⚫ tuşuna bir kez kısaca basın.
  düğmesine yeniden basın ve pencereler ile açılır kumaş tavanı açık tutun 32.
• Sadece sürücü kapısının, bagaj kapağının ve yakıt deposu kapağının kilidinin çözülmesi için tuşuna bir kez kısaca basın. Tüm kapıların kilidinin çözülmesi için tuşuna iki kez basın.

Bu ayar, Bilgi Ekranındaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi 105.

Ayarlar kullanılan anahtar içine kaydedilebilir. Kayıtlı ayarlar ➔ 22.

Bagaj kapağının kilidinin açılması ve kapağın açılması ➔ 25.

Kilitlemek

Kapıları, bagaj kapağını ve yakıt depo kapağını kapatın.

tuşuna kısa süreyle basın.

Sürücü kapısı düzgün kapanmadıysa merkezi kilit sistemi çalışmaz.

24 Anahtar, Kapılar ve Camlar

Açılır kumaş tavanı ve camları kapatmak için 📋 tekrar basın ve tutun ✦ 32.

Merkezi kilit tuşları

Her iki kapının, bagaj kapağı ve depo kapağının yolcu bölümünden kilitlenmesi veya kilitlerinin çözülmesini sağlar.

Kilitlemek için ⏻ tuşuna basın. Kilidi açmak için ⏻ tuşuna basın.

Uzaktan kumanda fonksiyonunda arıza

Kilidin açılması

Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısının kilidi manuel olarak çözülür. Kontağı açın, ön yolcu kapısının, bagaj kapağının ve yakıt deposu kapağının kilidini çözmek için merkezi kilit tuşuna basin.

Kontak açıldığında, hırsızlık alarm sistemi de devre dışı bırakılır.

Kilitlemek

Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısı manuel olarak kilitlenir.

Merkezi kilit sisteminde arıza

Kilidin açılması

Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısının kilidi manuel olarak çözülür. Ön yolcu kapısı iç kapı kollarının iki kez çekilmesi ile açılabilir. Bagaj ve yakıt deposu kapağı açılamaz.

Hırsızlık emniyet sistemini devre dışı bırakmak için kontağı çevirin ➔ 27.

Kilitlemek

Ön yolcu kapısını kilitleme düğmesini içeriye bastırın. Sürücü kapısını kapatın ve anahtarı kullanalarak araç dışından kilitleyin. Yakıt depo kapağı ve bagaj kapağı kilitlenemez.

Açılır kumaş tavanın manuel kapatılması

35.

Otomatik kilitleme

Bu güvenlik fonksiyonu, araç belli bir hızın üstüne çıktığı zaman kapılar, bagaj kapağı ve yakıt deposu kapağı otomatik olarak kilitlenecek şekilde ayarlanabilir.

Ayrıca, kontak kapatılıp kontak anahtarı çıkartıldıktan (düz şanzıman) veya vites kolu P konumuna getirildikten (otomatik şanzıman) sonra, sürücü kapısının veya her iki kapının kilidinin açılması konfügüre edilebilir.

Ayarlar, Bilgi Ekranındaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi 105.

Ayarlar kullanılan anahtar içine kaydedilebilir ➔ 22.

Kapılar

Bagaj bölümü

Bagaj kapağı

Açılması

Bagaj kapağını açmak için, kilit açma sonrasında radyo frekanslı uzaktan kumanda üzerindeki düğmesine veya marka ambleminin alt kısmına basın.

öğesine basılması bagaj kapağını açarken araç kilitli kalır. Merkezi kilit sistemi 23. Bagaj bölümü 73.

26 Anahtar, Kapılar ve Camlar

Kapatılması

İç tarafta bulunan tutamağı tutarak kapatın.

Kapatırken marka amblemine dokunmayın, bagaj kapağının kilidi yeniden açılabilir.

Merkezi kilit sistemi ➔ 23.

Bagaj kapağının kilitlenmesi

Bagaj kapağı sadece açılır kumaş tavan tamamen açık veya kapalıken açılabilir. Açılır kumaş tavan kapalı olmalıdır.

Açılır kumaş tavanın manuel kapatılması ➔ 35.

Açılır kumaş tavanın engellenmesi Açılır kumaş tavan sadece bagaj kapağı kapalıyken çalıştırılabilir.

Bagaj kapağını çalıştırmak için genel ipuçları

Tehlike

Bagaj kapağı açık veya aralık konumdayken seyahat etmeyin, örn. büyük nesnelerin taşınmasında gözle görülemeyen ve kokusu alınamayan zehirli egzoz gazları araç içine nüfuz edebilir. Bu durum şuur kaybına sebep olabilir ve hatta ölüm ile sonuçlanabilir.

Dikkat

Bagaj kapağını açmadan önce olası hasarları önlemek için bagaj kapağının açılma alanında garaj kapısı gibi bir engelin olmadığından emin olun. Bagaj kapağının üstünde veya arkasında olan hareketli alanı mutlaka kontrol edin.

Not

Bagaj kapağına aksesuarlar takılması sonucunda bagaj kapağı artık açık konumda tutulamayabilir.

Araç güvenliği

Hırsızlığı önleyici kilit sistemi

Uyari

Aracınızda insanlar varken sistemi kullanmayınız. Kapıların kilidi içerden açılamaz.

Kapılar açılamayacak şekilde emniyet altına alınır. Kapılar kapalı konumda olmalıdır aksi halde sistem etkinleştirilemez.

Aracın kilitlerinin çözülmesi mekanik hırsızlık emniyet sistemini devre dışı bırakır. Merkezi kilit düğmesi ile bu mümkün değildir.

Etkinleştirilmesi

Radyo frekanslı uzaktan kumandanın tuşuna 15 saniye içinde iki kez kısa süreliğine basın. Uzun basma, açılır kumaş tavan kapanmasını etkinleştirecektir.

Hırsızlık alarm sistemi

Hırsızlık alarm sistemi, mekanik hırsızlık emniyet sistemi ile birlikte işlevini yerine getirir.

Aşağıdaki üniteleri denetler:

• kapılar, bagaj kapağı, kaput

• yolcu bölmesi ve bagaj bölümü

• aracın eğimi, örn. araç kaldırılırken

• ateşleme

Etkinleştirilmesi

• Araç kilitlendikten sonra bir kez Üzerine basıldığında 30 saniye içinde kendi kendine etkinleşir.
• ⓣ seçeneğine beş saniye içerisinde iki defa basıldığında, doğrudan. Uzun basma, açılır kumaş tavan kapanmasını etkinleştirecektir.

Not

Yolcu bölümü içindeki değişiklikler, örn. koltuk kılıflarının kullanılması veya camların açık konumda olması, araç içi denetleme fonksiyonunu olumsuz etkileyebilir.

28 Anahtar, Kapılar ve Camlar

Araç iç bölümünü ve eğimini denetlemeksizin çalıştırma

Araç içinde örn. hayvan kalacağı zaman yüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel hareketler alarmı tetikleyeceği için, yolcu bölmesi ve araç eğimi denetleme özelliği kapatılmalıdır. Ayrıca, araç gemi veya tren ile taşındığında da bu özellik kapatılmalıdır.

1. Bagaj kapağını, motor kaputunu ve açılır kumaş tavanı kapatın.

2. üzerine basın. Tuş üzerindeki LED ışığı maksimum 10 dakika yanar.

3. Kapıları kapatın.

4. Hırsızlık alarm sisteminin etkinleştirin.

Yanlış alarmları önlemek için, açılır kumaş tavan açıksa yolcu bölmesi izleme devreden çıkarılır. düğmesindeki LED yanmayacaktır.

Sadece camlar açıksa, yolcu bölmesi izleme işlemi kısıtlanır ve düğmesi içindeki LED yanar.

Sürücü Bilgi Sisteminde (DIC) durum mesajı görüntülenir.

LED ışığı

Hırsızlık alarm sisteminin LED ışığı gösterge paneli üzerindeki sensörün içine entegre edilmiştir.

Alarm sistemini etkinleştirme sürecinde ilgili tuşa basıldıktan sonra ilk 30 saniye içindeki durum:

LED ışığı yandığında

: Sistem kendini denetler, devreye girmek için gerekli bekleme süresi işler

LED hızlı yar söndüğünde

: kapılar, bagaj kapağı, açılır kumaş tavan veya kaput tamamen kapalı değil veya sistem arızası

Sistem devreye girdikten sonraki durum:

LED yavaşça yanıp söndüğünde

: Sistem devreye girmiştir

Eğer bir sistem hatası ortaya çıkarsa, yardım için servise başvurun.

Devre dışı bırakılması

düğmesine basarak aracın kilidinin açılması, hırsızlık alarm sistemini devre dışı bırakır. Uzun basma, açılır kumaş tavan açılmasını etkinleştirecektir.

Anahtarla veya yolcu bölümündeki merkezi kilitleme düğmesine basılarak sürücü kapısının kilidi açıldığında, sistem devre dışı değildir.

Alarm

Alarm devreye girdiğinde korna çalar ve eş zamanlı olarak dörtlü ikaz flaşörleri yanıp söner. Alarmin sayısı ve süresi ilgili kanun ve yönetmeliklere göre ayarlanmıştır.

Radyo frekanslı uzaktan kumandadaki herhangi bir tuşa basarak veya kontağı açarak alarm sesini kesebilirsiniz.

Hırsızlık alarm sistemi ancak tuşuna basılarak veya kontak açılarak devre dışı bırakılabilir.

Tetiklenen bir alarm, sürücü tarafından kesilmedi ise, dörtlü flaşörlerle gösterilir. Araç radyo

frekanslı uzaktan kumanda ile açıldığı gelecek sefer, üç defa hızlı hızlı yanıp sönerler. Ayrıca, kontak açıldıktan sonra Sürücü Bilgi Sisteminde (Driver Information Center) bir uyarı mesajı görüntülenir.

Araç mesajları ➔ 104.

Araç aküsü ayrılacak ise (örneğin bakım işleri için) alarm sireni şu şekilde çalışmaz duruma getirilmelidir: Kontağı açın ve sonra kapatın, sonra araç aküsü bağlantılarını 15 saniye içinde ayırın.

Elektronik şifreli devre kesici (Immobilizer)

Bu sistem kontak anahtarına entegre edilmiştir ve aracın kullanılmakta olan anahtarla çalıştırılmasının uygun olup olmadığını kontrol eder.

Anahtar kontaktan çıkarılır çıkarılmaz elektronik şifreli devre kesici (immobilizer) etkinleşir.

Kontrol lambasının 🔑 kontak açık konumdayken yanması sistemde bir hata olduğuna işaret eder, motor çalıştırılamaz. Kontağı kapatın ve çalıştırmayı tekrar deneyin.

Kontrol lambası yanıp sönmeye devam ederse, ikinci anahtarı kullanarak motoru tekrar çalıştırmayı deneyin ve vakit geçirmeden bir servise başvurun.

Not

Elektronik şifreli devre kesici kapıları kilitlemez. Aracı terk ederken daima kilitlemelisiniz.

Hırsızlık alarm sistemini çalıştırın ⇨ 23,⇨ 27.

Kontrol lambasi 📄 → 96.

30 Anahtar, Kapılar ve Camlar

Yan aynalar

Dış bükey aynalar

Konveks yan aynada kör noktaları azaltan bir yuvarlak alan mevcuttur. Aynanın bombeli yapısından dolayı nesneler aynada daha küçük görülür ve arkada bulunan aracın mesafesini doğru tahmin etme olanağı sınırlanır.

Elektrik kumandalı yan aynalar

Ayar düğmesini sola (L) veya sağa (R) çevirerek istediğiniz yan aynayı seçin. Daha sonra ayar düğmesini hareket ettirerek ilgili aynayı ayarlayın.

0 konumunda hiçbir ayna seçilmemiştir.

Katlanabilen yan aynalar

Yan aynalar yayaların güvenliğini sağlamak amacıyla bir darbeye maruz kaldıklarında içe doğru katlanırlar. Hafifçe bastırarak tekrar normal konumuna getirin.

Elektrikli katlanabilen yan aynalar

Ayar düğmesini 0 konumuna çevirin ve sonra aşağıya doğru itin. Her iki yan ayna da katlanır.

Ayar düğmesine tekrar basın, her iki yan ayna ilk konumunlarına geri döner.

Elektriksel kumanda ile içe doğru katlanmış bir ayna daha sonra manuel olarak açılırsa ayar düğmesi aşağıya doğru bastırıldığında sadece diğer ayna elektriksel kumanda ile açılır.

Isitmalı aynalar

tuşuna basarak çalıştırılır.
Düğmedeki LED, etkinleşmeyi gösterir.
Isıtma fonksiyonu araç çalışır vaziyetteyken devreye girer ve kısa bir süre sonra otomatik olarak kapanır.

Dikiz aynası

Gözlerin kamaşmasını engelleyen manuel ayarlı ayna

Göz kamaşmasını azaltmak için ayna gövdesinin altındaki kolu istenilen yönde hareket ettirerek ayarlayın.

Gözlerin kamaşmasını otomatik engelleyen ayna

Geceleri, arkadaki araçlardan kaynaklanan göz kamaştırıcı far ışıkları otomatik olarak azaltılır.

32 Anahtar, Kapılar ve Camlar

Camlar

Ön cam

Isıyı yansıtan ön cam

Isıyı yansıtan ön camda güneş ışınımını yansıtan bir kaplama mevcuttur. Ayrıca veri sinyalleri, örneğin ücretli geçiş terminallerinin sinyalleri, de yansıyabilir.

Ön camdaki işaretli alanlar kaplama ile kaplanmış değildir. Elektronik veri kaydı ve ücret ödeme cihazları bu alanlara takılmalıdır. Aksi takdirde veri kayıt hataları oluşabilir.

Ön cam çıkartmaları

Ücretli yol veya benzeri çıkartmaları ön camda dikiz aynası yakınlarına yapıştırmayın. Aksi takdirde, sensörün tespit alanı ve ayna gövdesindeki kameranın görüş alanı kısıtlanabilir.

Ön cam değişimi

Dikkat

Araç sürücü destek sistemleri için öne bakan bir kamera sensörüne sahipse, herhangi bir ön cam değişiminin Opel teknik özelliklerine göre doğru şekilde yapılması çok önemlidir. Aksi takdirde bu sistemler düzgün çalışmayabilir ve bu sistemlerin beklenmedik davranış sergileme ve/veya mesajlar gönderme riski söz konusudur.

Elektrik kumandalı camlar

⚠️ Uyarı

Elektronik kumandalı camları kullanırken dikkatli olun. Özellikle çocuklar için yaralanma tehlikesi söz konusudur.

Camları kapanış esnasında yakından takip edin. Camlar hareket halindeyken aralarına bir şey sıkışmadığından emin olun.

Kontak anahtarı 1 veya 2 (kontak açık) ↗ 142 konumundayken çalıştırılabilir.

Korunan güç kapalı 142.

İlgili cam için olan kumanda düğmesini bastırarak camı açabilir veya kumanda düğmesini çekerek camı kapatabilirsiniz.

Düğmenin ilk direnç noktasına kadar bastırılması veya çekilmesi: Düğmenin kullanıldığı süre boyunca cam açılır veya kapatılır.

Düğmenin ikinci direnç noktasına kadar itilmesi veya çekilmesi ve ardından serbest bırakılması: cam emniyet fonksiyonuyla birlikte otomatik olarak tamamen açılır veya kapatılır. Kapanma veya açılma hareketini durdurmak için düğmeyi aynı yönde tekrar kullanın.

Merkezi şalter

Orta konsoldaki düğme bütün camları çalıştırır.

Tüm camları otomatik olarak açmak için ⚙ salterine kısa süreliğine basın.

Tüm camları otomatik olarak kapatmak için ⚙️ şalterini kısa süreliğine çekin.

Koruma fonksiyonu

Cam, otomatik kapanma esnasında orta seviyelerde bir dirençle karşılaşırsa, kapanma işlemi derhal durur ve cam tekrar açılır.

Emniyet fonksiyonunu devre dışı bırakmak

Donma veya benzeri sebeplerden zor kapanırsa, kontağı açın, anahtarı ilk dirence kadar getirin ve bu konumda tutun. Cam güvenlik işlevi etkin olmadan kapanır. Tavan hareketini durdurmak için düğmeyi bırakın.

Otomatik cam indirme

Bu, kapı açıldığında camı otomatik olarak az bir miktar indirir. Kapı kapatılırken, cam tam olarak kalkar.

Not

Soğuk hava şartlarında, buz ve kar kapı açıldığında camın inmesini önleyebilir. Camın düzgün çalışmasını sağlamak için, kapıyı kapatmadan önce camdaki buz ve karı temizleyin.

Aracın gücü kesilirse, camları yeniden programlamanız gerekebilir. Aşağıdaki "Elektrik kumandalı camların hazırlanması" altında yer alan prosedürü izleyin.

34 Anahtar, Kapılar ve Camlar

Uzaktan kumandayla konforlu çalıştırma

Camlar ve açılır kumaş tavan, aracın dışından uzaktan çalıştırılabilir.

• öğesine bir kez kısa süreliğine basın: kapıların kilidi açılır.
• öğesine bir kez daha iki saniyeliğine basın: camlar otomatik olarak aşağı iner. öğesine daha uzun basın: açılır kumaş tavan açılacaktır. Kumaş tavan tamamen açılıncaya kadar basin ve tutun.

Açılır kumaş tavanın açılması sırasında düğmesini bırakın: hareket 10 saniyeliğine durur, düğmesine bir kez daha basılması açılmayı sürdürür.

Kapatılması

• öğesine bir kez kısa süreliğine basın: kapılar kilitlenir.
• öğesine daha uzun süreliğine bir kez daha basın: açılır kumaş tavan ve camlar kapanacaktır. Kumaş tavan tamamen kapanıncaya kadar basin ve tutun.

Açılır kumaş tavanın kapanması sırasında düğmesini bırakın: hareket 10 saniyeliğine durur, düğmesine bir kez daha basılması kapanmayı sürdürür.

- Açılır kumaş tavan zaten kapalı ama camlar açıksa: iki saniyeliğine 😊Õgesine basılması camları kapatacaktır.

Onay

Açılır kumaş tavanın tamamen açılması veya kapanması, dörtlü ikaz flaşörü ile teyit edilir.

Aşırı yüklenme

Kısa aralıklarla sık sık çalıştırıldığında cam kumandası kısa süreliğine iptal edilir.

Elektrikli cam kumandasını yeniden aktif hale getirmek

Camları otomatik olarak kapatmak mümkün değilse (örneğin araç aküsü bağlantısının sökülmesinden sonra) Sürücü Bilgi Sisteminde (Driver Information Center) bir uyarı mesajı görüntülenir.

Araç mesajları ➔ 104.

Arka camlar ile başlayarak, her cam için cam elektroniğini, aşağıdaki gibi, etkinleştirin:

1. Açılır kumaş tavan kapalı olmalıdır.
2. Kapıları kapatın.
3. Kontağı açın.

4. Camlar kapanmaya başlayana kadar şalteri ikinci kilide kadar çekin ve ilave 4 saniye daha tutun.

5. Cam otomatik olarak açılmaya başlayana kadar şaltere ikinci kilide kadar basın.

6. Bu işlemi her cam için uygulayın.

Isitmalı arka cam

tuşuna basarak çalıştırılır.
Düğmedeki LED, etkinleşmeyi gösterir.
Isıtma fonksiyonu araç çalışır vaziyetteyken devreye girer ve kısa bir süre sonra otomatik olarak kapanır.
Açılır kumaş tavan açıldığında ısıtmalı arka cam devreden çıkarılır.

Güneşlikler

Göz kamaşmalarını önlemek için güneşlikler katlanabilir veya yana yatırılabilir.

Sürüş esnasında aynaların kapağı kapalı olmalıdır.

Güneşliklerin arkasında kart tutucu bulunmaktadır.

Tavan

Açılır kumaş tavan

⚠️ Uyarı

Açılır kumaş tavanı kullanırken dikkatlı olun. Yaralanma tehlikesi mevcuttur. Çalıştırma sırasında aracın yukarısı, yan tarafı ve arka tarafındanli hareket bölgesini gözetim altında bulundurun.

Vücudunuzun hiçbir kısmının veya herhangi bir nesnenin sıkışmayacağını emin olun. Açılır kumaş tavan veya açılır kumaş tavan kapağının hareket bölgesinden insanların uzak durduğundan emin olun. Yaralanma tehlikesi mevcuttur.

Açılır kumaş tavanı çalıştırmadan önce mevcut alanın yüksekliğini, uzunluğunu ve genişliğini kontrol edin, ör. garajda iken, otoparkta iken veya bir bisiklet taşıyıcısı takılmışsa.

Araçtaki yolcular konu ile ilgili doğru şekilde bilgilendirilmelidir.

36 Anahtar, Kapılar ve Camlar

Araçtan çıkmadan önce, camların ve açılır kumaş tavanın izinsiz kullanımını önlemek amacı ile kontak anahtarını çıkarın.

Orta konsoldaki şalter ile çalıştırma

Kontak anahtarı 1 veya 2 (kontak açık) ↗ 142 konumundayken çalıştırılabilir.

Açılır kumaş tavan, 50 km/sa. hıza kadar sürerken açılıp kapatılabilir.

Açılır kumaş tavanı açma

Açılır kumaş tavan tamamen açılıncaya ve açılır kumaş tavan kapağı kapanıncaya kadar şalteri çekili tutun. Bu işlem sırasında tüm camlar açılacaktır.

Tüm camları kapatmak için şalterini çekin.

Açılır kumaş tavanı kapatma

Açılır kumaş tavan ve açılır kumaş tavan kapağı tamamen kapanıncaya kadar şalteri basılı tutun. Bu işlem sırasında tüm camlar açılacaktır.

Tüm camları kapatmak için şalterini kısa süreliğine çekin.

Çalışmanın teyidi

Orta konsoldaki şalterle açılır kumaş tavanın tamamen açılması veya kapanması, sesli bir sinyal ile teyit edilir.

Uzaktan kumanda ile çalıştırma

Açılır kumaş tavanı açma

Açılır kumaş tavan tamamen açılincaya ve açılır kumaş tavan kapağı kapanıncaya kadar basin ve tutun. Bu işlem sırasında tüm camlar açılacaktır.

Açılır kumaş tavanı kapatma

Açılır kumaş tavan, açılır kumaş tavan kapağı ve camlar tamamen kapanıncaya kadar basin ve tutun. Bu işlem sırasında önce tüm camlar açılacaktır.

Çalışmanın teyidi

Açılır kumaş tavanın uzaktan kumandayla tamamen açılması veya kapanması, dörtlü ikaz flaşörü ile teyit edilir.

Emniyet stoperi

Açılır kumaş tavan ilgili uç konumuna gelinceye kadar uzaktan kumandadaki düğme veya orta konsoldaki şalter çalıştırılmalıdır. Çalışma sırasında düğmenin veya şalterin bırakılması, açılır kumaş tavan hareketini anında durdurur. Açılır kumaş tavan sadece belirli bir süreliğine ara pozisyonda kalır. Bu süre sonunda bir uyarı sesi çalar, sistemdeki hidrolik basınç düşer ve açılır kumaş tavan kendi başına hareket etmeye başlayabilir. Düğmenin veya şalterin bir kez daha kullanılması, çalışmayı sürdürür.

Çalıştırma gereksinimleri

- Araç hareketsizdir veya 50 km/saate kadar hızla sürülüyordur.

• Bagaj bölümü dışarı katlandığında, geçme kanat kapanır 73.
• Açılır kumaş tavan kapalı konumda kenetlenir.
• Bagaj kapağının tamamen kapalı olup olmadığını.
• Dış sıcaklık açma için -7 °C'den ve kapatma için -10 °C'den daha düşük değildir.
• Araç aküsü gerilimi yeterlidir.
• Sistem, ardı ardına çalıştırma ile aşırı yüklenmemiştir (sıra ile maksimum 5 komple çevrim).

38 Anahtar, Kapılar ve Camlar

Bu gereksinimlerden herhangi birisi karşılanmazsa şalter kullanıldığında bir uyarı sesi çalar ve Sürücü Bilgi Sisteminde (DIC) bir mesaj görünür ve açılır kumaş tavan açılmayacak veya kapanmayacaktır.

- Arka camın önünde, açılır kumaş tavanın ve açılır kumaş tavan kapağının hareket alanında herhangi bir nesne bulunmamalıdır.

Açılır kumaş tavan açıklken otomatik tahrik çalışmazsa manuel bir kapatma işlemi yapın, aşağıdaki

"Sistem arızası durumunda manuel kapatma" içerisindeki talimatlara bakın.

Genel hatırlatmalar

Not

- Açılır kumaş tavanın tamamen açıldığından veya kapandığından emin olmak için sesli sinyal çalıncaya veya dörtlü ikaz flaşörü yanıncaya kadar çalıştırma şalterini daima çalıştırın.

- Kaput alanlarının ve contaların temizliğini kolaylaştırmak için açılır kumaş tavan ara bir konumda tutulabilir. Kontak açıkken çalışmakta olan açılır kumaş tavan hareketini maksimum 7 dakika süreyle ara bir konumda durdurmak için orta konsoldaki şalteri bırakın. Bu süre sonunda bir uyarı sesi çalar, sistemdeki hidrolik basınç düşer ve açılır kumaş tavan, kendi kendine hareket etmeye başlayabilir.

- Islak, donmuş veya kirliyse açılır kumaş tavanı açmayın.

• Açılır kumaş tavanın dengesiz zeminde çalıştırılması, arızalara ve hasara neden olabilir.
• Araç bakımı ➔ 237.

Sistem arızası durumunda manuel kapatma

Elektro-hidrolik çalıştırmanın arızalanması halinde açık bir açılır kumaş tavan manuel olarak kapatılabilir.

Bir uyarı sesi çalar ve Sürücü Bilgi Sisteminde (DIC) bir mesaj görünür.

Dikkat

Açılır kumaş tavanın iki kişi ile manüel olarak kapatılmasını önemli tavsiye ediyoruz.

Açılır kumaş tavanın manuel çalıştırılmasına, sadece kapatma için izin verilir.

İşleme başlamadan önce aşağıdaki açıklamayı tamamen okuyun.

Araç dik bir yokuşta veya eğimlerde park edilmişse manuel kapatma işlemini yapmayın.

İşleme başlamadan önce geniş rüzgar deflektörünü çıkarın.

Kapattıktan sonra, açılır kumaş tavanı bir atölyede tamir ettirin.

Manuel çalıştırma için gereken aşağıdaki aletleri hazırlayın:

• uzun tarafından 4 mm altigeni ve kısa tarafından 6 mm altigeni olan alyan anahtarı, torpedo gözünde bulunur
• iki ip, torpedo gözünde bulunur

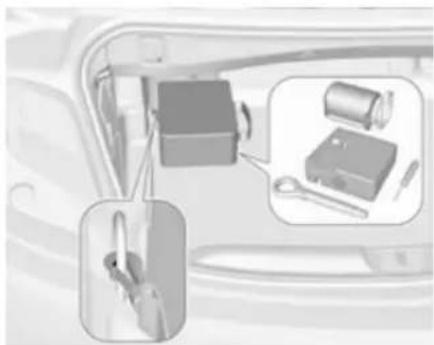

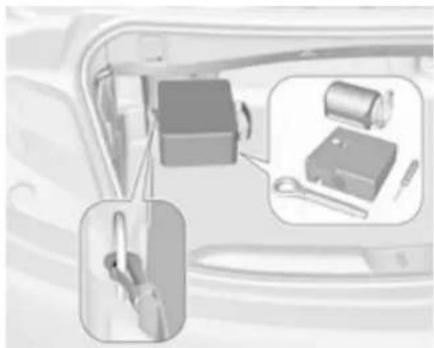

• tornavida, bagaj bölümündeki alet kutusunda bulunur ➔ 216

• Kontağı kapatın.

• Bagaj kapağını açın ve alet kutusundan tornavidayı alın.

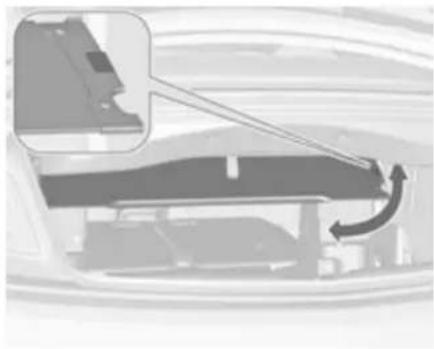

1. Üst bagaj bölümü köşesinin iç tarafından, açılır kumaş tavanı ayırma kolu vardır. Kolu yerleştirin ve kolu aşağı doğru döndürerek mandalını açın.

Not

Bir sonraki adımdan itibaren bagaj kapağı açılamaz.

Diğer işlemler için tornavidayı alet kutusundan çıkarın. Araç atölyeye gidene kadar bagaj bölümünün açılamaması mümkündür. Bu nedenle bagaj bölümünden gerekli nesneleri kaldırın.

1. Bagaj kapağını kapatın.

40 Anahtar, Kapılar ve Camlar

1. Açılır kumaş tavan kapağını her iki tarafta eş zamanlı olarak yaklaşık yarım kalkmış konuma kaldırın.


1. 4 mm alyan anahtarı, kanat-tahrik ünitesinin işaretli konumuna sokun. Yanlardaki kanatların içe doğru dönmesi için alyan anahtarını saat yönünde duruncaya kadar çevirin.

2. Açılır kumaş tavanı uç konumuna kadar açın.

1. İtip geriye doğru kaydırarak her iki taraftaki plastik kapakları çıkarın, çizime bakınız.

1. Her iki taraftaki menteşeler üzerinde görünür işaretler vardır.


Anahtar, Kapılar ve Camlar 41

1. Takılı ipleri her iki taraftaki menteşede işaretli konum çevresine getirin ve ipin ucunu çizimde gösterildiği gibi ilmiştir içinden çekin.

1. İplerin ucunu önde toplayın.

1. Ön yayı (1) yukarı kaldırarak açılır kumaş tavanı ve aynı anda her iki yandaki germe yayını (2) çıkarın.

1. Ön kemeri (1) ön cam çerçevesine doğru hareket ettirin.

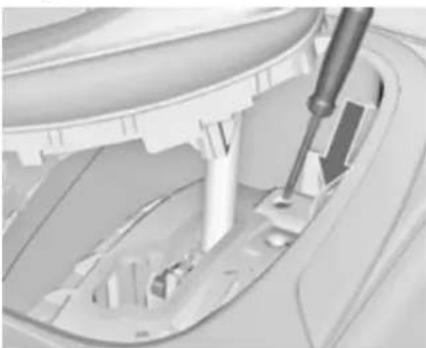

2. Kapağın girintisinde bulunan tornavidayı kullanarak ön cam çerçevesi kaplamasındaki küçük kapağı çıkarın.

1. 6 mm alyan anahtarı bölmeye sokun ve alyan anahtarını saat yönünde uç konumuna kadar çevirerek mandalı kilitleyin.

42 Anahtar, Kapılar ve Camlar

1. Açılır kumaş tavanın germe kemerini (2) her iki tarafta kaldırın. Yaklaşık yarım kalkmış konuma kadar yavaşça iterek açılır kumaş tavanı kaldırın, ardından kapalı konumuna kaymasına izin verin.

2. Açılır kumaş tavanın germe kemerini (2) indirin.

Not

Araç, bu konumda, açılır kumaş tavan revizyonu için atölyeye sürülebilir. Açılır kumaş tavan tamamen su geçirmez değildir ve arkada mandallanmamalıdır.

Açılır kumaş tavanı tamamen mandallamak için aşağıdaki adımı uygulayın.

1. Germe kemerinin her iki tarafını sıkı bir şekilde aşağı bastırın. Eşzamanlı olarak bir tornavidayla ipi çapraz bir şekilde yavaşça ve kesintisiz öne doğru ilmikten çekin. Mümkünse diğer elinizle kendinizi kapı çerçevesinden destekleyin. Açılır kumaş tavanı arkada mandallamak için bu işlemi her iki tarafta yapın.

Son adımdan sonra, bagaj kapağı yeniden açılabilir. İpleri atölyeniz tarafından çıkarılmasını sağlayın.

Açılır kumaş tavan sabit iplerle açılmayabilir.

Rüzgar deflektörü

Arka koltuk sırtlıklarıın arkasındaki bir çantada iki adet rüzgar deflektörü vardır. Arka sırtlıkları aşağı katlayın 73, Velcro tespit elemanlarını açın ve çantayı girintiden çıkarın.

- Küçük rüzgar deflektörü, arka koltuk başlıkları arasına yerleştirilebilir.

- Büyük rüzgar deflektörü, ön koltukların arkasına yerleştirilebilir.

Rüzgar deflektörünün üzerine herhangi bir eşya koymayın.

Deflektörleri takmak için açılır kumaş tavanın açık olması gerekir.

Küçük rüzgar deflektörünün takılması

- Sol arka sırtlığı aşağı katlayın 73.

- Aracın sol tarafına doğru yanlara kaydırarak arka koltuk başlıkları arasındaki kılavuzdan kapağı çıkarın.

• Yükselti, kılavuzun karşı taraftaki girintisinin içinde olacak şekilde deflektörün adaptörünü takın.
• Kenetleninceye kadar aracın sağ tarafına doğru deflektörü kılavuza kaydırın.
• Arka sırtlığı kaldırın.

Deflektörü ters sıralamada çıkarın.

Büyük rüzgar deflektörünün takılması

- Deflektörü çantadan çıkarın.

• Deflektörün dört kilit pimini açın: üst taraftakiler, her iki taraftaki braketlerin pimlerini çevirerek yay yüklü şekilde dışarı fırlar, alttakiler her iki taraftaki sürgülerin kilitlerini kaldırarak dışarı fırlar.
• Rüzgar deflektörünü açın.

44 Anahtar, Kapılar ve Camlar

- Ön koltukların arkasındaki menteşeler ile sağ kilit pimlerini, arka koltuğun yanındaki sağ kaplamanın girintilerine sokun. Deflektörü ortada biraz katlayın ve sol kilit pimlerini, sol kaplamanın girintilerine sokun. Tüm pimlerin doğru şekilde kenetlendiğinden emin olun. Deflektörü ortada aşağı itin.

- Üst parçayı dikey konuma katlayın.

Büyük rüzgar deflektörü monte edilmişken arka koltuklarda yolcuların seyahat etmesine izin verilmez.

Deflektörün dikey parçası kullanılmadığında aşağı katlanabilir.

Açılır kumaş tavan kapatıldığında rüzgar deflektörü monte durumda kalabilir.

Çıkarmak için deflektörün dikey parçasını aşağı katlayın. Deflektörü ortada biraz kaldırın ve her iki taraftaki girintilerden çıkarın.

Rüzgar deflektörünün yuvasına yerleştirilmesi

Deflektörü yuvarına geri yerleştirmek için geriye doğru iterek ve pimleri braketlerin içine doğru çevirerek arka kilit pimlerini içe getirin.

Kenetleninceye kadar ön kilit pimlerinin sürgülerini geriye itin. Deflektörü içe döndürün ve çantasına yerleştirin.

Arka sırlıkları aşağı katlayın. Çantanın sert kapağını bagaj bölümüyle hizalayın. Çantayı, aşağıdaki yukarıya üst çerçevenin girintisindeki yanal kılavuza yerleştirin. Çantalı Velcro tespit

elemanı ve sabitleme halkaları ile her iki tarafta sabitleyin. Arka sırtlıkları kaldırın.

Devrilme koruma sistemi

Devrilme koruma sistemi takviyeli bir ön cam çerçevesi ve arka koltuk başlıklarının arkasında kapaklar altında koruyucu çubuklar içerir.

Bir aracın devrilmesi, önden çarpışması veya yan darbe durumunda koruyucu çubuklar milisaniyelerle ölçülebilecek kadar kısa bir süre içerisinde otomatik olarak yukarı yönde açılırlar. Takviye çubukları (roll-bar) ön ve yan hava

yastığı sistemleriyle birlikte açılırlar ve böylece araç içindeki kişiler için optimum bir koruma sağlarlar.

Not

Koltuk başlıklarının arkasındaki denge çubuklarının kapakları üstüne hiçbir şey koymayın.

Kontrol amacıyla, koruyucu çubukları muhafazalarından çıkmış konumdayken hava yastığı kontrol lambası ✦ yanar.

Sistem, açılır kumaş tavan açık veya kapalı konumdayken devreye girer.

Koruyucu çubuklar açılmış konumdayken açılır kumaş tavan çalıştırılmamalıdır. Şalter çalıştırılırsa kesintisiz bir uyarı çalacak ve Sürücü Bilgi Sisteminde (Driver Information Center) bir mesaj görünür.

46 Koltuklar, Güvenlik Sistemleri

Koltuklar, Güvenlik Sistemleri

Koltuk başlıkları 46

Aktif koltuk başlıkları 48

Ön koltuklar 48

Koltuk pozisyonu 48

Manüel koltuk ayarı 49

Koltuk sırtlığının yatırılması ..... 51

Koltukların elektrik kumandası ile ayarlanması 53

Kol dayanağı 54

Isitma 55

Havalandırma 55

Emniyet kemerleri 55

Üç noktali emniyet kemeri ..... 57

Hava yastığı sistemi 58

Ön hava yastığı sistemi 62

Yan hava yastığı sistemi ..... 62

Hava yastığının devre dışı birakılması 63

Çocuk emniyet sistemi 64

Çocuk emniyet sistemi montaj noktaları 66

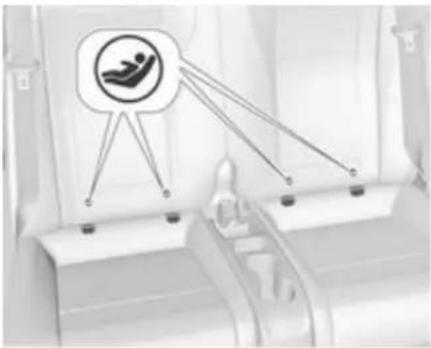

ISOFIX çocuk emniyet sistemleri 69

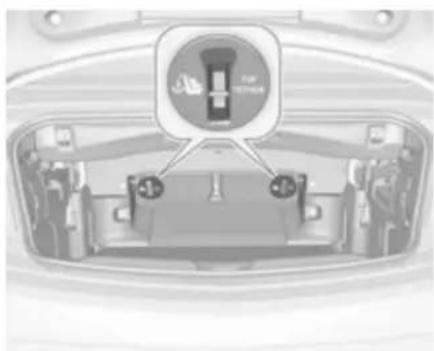

Top-Tether sabitleme halkaları 69

Koltuk başlıkları

Pozisyonu

⚠️ Uyarı

Aracınızı sadece koltuk başlıkları doğru pozisyondayken sürünüz.

Koltuk başlığının üst kenarı üst baş hizasında olmalıdır. Bu durum, uzun boylu kişiler için mümkün değilse, mümkün olan en yüksek konum, çok kısa kişiler için en alt konum ayarlanmalıdır.

Ayar işlemi

Ön koltuklardaki koltuk başlıkları

Açma düğmesine basın, yükseliği ayarlayın.

Yatay ayar

Koltuk başlıklarının desteklerini yavaşça öne doğru çekin. Birden fazla konumda yerine oturur.

En geri konuma geri getirmek için tamamen öne çekin ve serbest bırakın.

Arka koltuklardaki koltuk başlıkları

Koltuk başlıkları yukarıya çekin ve yerlerine oturtun. Aşağıya hareket ettirmek için, mandala basın ve koltuk başlığını aşağıya doğru bastırın.

Arka koltuk başlığının sökülmesi

Örn. bir çocuk emniyet sistemi kullanıldığında ➔ 64.

48 Koltuklar, Güvenlik Sistemleri

Her iki kilit yayını bastırın, başlığı yukarıya doğru çekerek çıkarın. Koltuk başlığını bir net torbaya yerleştirin ve torbanın alt tarafını Velcro bağlantı elemanları ile bagaj bölümü tabanına sabitleyin. Uygun bir net torba satıcınızda mevcuttur.

Aktif koltuk başlıkları

Aracın arkasından gelecek darbelerde aktif koltuk başlıklarının ön parçaları bir miktar ileri doğru hareket eder. Araç içindeki kişilerin başı bu sayede daha iyi desteklenir

ve bu sayede baş ve boyun bölgesinde olabilecek yaralanma tehlikesi azaltılmış olur.

Not

Onaylanmış aksesuarların takılabilmesi için koltuk boş olmalıdır.

Ön koltuklar

Koltuk pozisyonu

△ Uyarı

Sadece doğru koltuk ayarı ile sürüş yapın.

Tehlike

Gerektiğinde hava yastığının emniyetli bir şekilde devreye girebilmesi için direksiyona 25 cm'den daha yakın mesafede oturmayın.

⚠️ Uyarı

Koltukları asla araç seyir halindeyken ayarlamayın. Koltuklar kontrolsüz bir şekilde hareket edebilir.

Uyari

Koltukların altına herhangi bir nesne koymayın.

• Kalçanızı olabildiğince koltuk sırlığına dayayın. Koltuk ve pedallar arasındaki mesafeyi ayarlayın. Pedallara basarken biraz açı bırakın. Ön yolcu koltuğunu olabildiğince arkaya çekin.
• Koltuk yüksekliğini tüm taraflara ve gösterge paneline iyi bir bakış sağlayacak şekilde ayarlayın. Tavan döşemesi ile başınız arasında en az bir el mesafesi

bulunmalıdır. Üst baldırlarınız koltuğa doğru bastırılmadan koltuğa hafifçe dayanmalıdır.

• Omuzlarını zı olabildiğince koltuk sırlığına dayayın. Koltuk sırlığının açısını, kollarınızla rahatça direksiyon simidine ulaşabilecek konuma getirin. Direksiyon simidini çevirirken omuzlarınızın sırtlığa temas ettiğinden emin olun. Sırlığı gereğinden fazla geriye yatırmayın. Maksimum 25°lik bir eğim tavsiye ederiz.
• Koltuk ve direksiyon simidini, kollar tamamen uzatılmış ve omuzlar koltuk sırtlığındayken bilekler direksiyon simidinin tepesinde olacak şekilde ayarlayın.
• Direksiyon simidini ayarlayın ⇨ 80.

• Koltuk başlığını ayarlayın ➔ 46.

• Koltuk üst baldır desteğini ayarlayın, koltuğun köşesi ile diz çukuru arasında iki parmak kadar bir mesafe kalmalıdır.

• Koltuğun omurga desteğini omurganın doğal halini destekleyecek şekilde ayarlayın.

Manüel koltuk ayarı

Sadece koltuklar ve sırtlıkları takılı ise, sürün.

Boylamasına ayar

50 Koltuklar, Güvenlik Sistemleri

Kolu çekin, koltuğu kaydırın, kolu bırakın. Koltuğun yerine oturup kilitlendiğinden emin olmak için koltuğu ileri geri oynatmaya çalışın.

Sırtlık eğimi

Kolu arkaya doğru çevirin, eğimi ayarlayıp kolu bırakın. Koltuk sırtlığının hissedilebilir bir şekilde kilitlenmesini sağlayın.

Koltuk yüksekliği

Kol pompalama hareketi yukarı doğru : koltuk yükselir aşağı doğru : koltuk alçalır

Koltuk eğiminin ayarlanması

Kol pompalama hareketi yukarı doğru : koltuğun ön kısmı yükselir aşağı doğru : koltuğun ön kısmı alçalır

Omurga desteği

Omurga desteğini, dört yönlü düğme ile isteğinize uygun şekilde ayarlayabilirsiniz.

Omurga desteğini yukarı ve aşağı yönde hareket ettirmek: Düğmenin üst veya alt kısmına basın.

Omurga desteğini arttırmak veya azaltmak: Düğmenin ön veya arka kısmına basın.

Ayarlanabilir üst baldır desteği

Kolu çekin ve üst baldır desteğini kaydırın.

Koltuk sırtlığının yatırılması

⚠️ Uyarı

Arka koltuktaki yolcular, koltuk geriye, orijinal konumuna geri giderken ayar mekanizmasına sıkışmamaya dikkat etmelidir.

Dikkat

Koltuk yüksekliği en yüksek konumda ise, koltuk başlıklarını aşağıya bastırın ve koltuk arkalıklarını öne katlamadan önce güneşlikleri yukarıya katlayın.

Elle ayarlanan koltuklarda koltuk sırtlığının yatırılması

Açma kolunu kaldırın ve koltuk arkalığını öne doğru katlayın, daha sonra koltuğu durma noktasına kadar öne doğru kaydırın.

52 Koltuklar, Güvenlik Sistemleri

Önceki durumuna getirmek için koltuğu durana kadar arkaya kaydırın. Herhangi bir kolu hareket ettirmeden koltuk arkalığını dik konuma kaldırın. Koltuk arkalığının geçtiğinden emin olun.

Uyari

Yukarıya kaldırıldığında, aracı sürmeden önce koltuğun yerine güvenli bir şekilde kilitlendiğinden emin olun. Aksi takdirde, sert bir fren veya çarpışma durumunda kişisel yaralanma meydana gelebilir.

Tamamen kenetlendiğinde koltuk tekrar orijinal konumunda olacaktır.

Koltuk sırtlığı ne doğru katlanmış ise, koltuk sırtlığı yatırma kolunu çalıştırmayın.

Elektrikli koltuklarda koltuk sırtlığının yatırılması

Açma kolunu kaldırın ve koltuk sırtlığını öne doğru yatırım. Koltuk otomatik olarak öne doğru durma noktasına kadar kayar.

Koltuğu eski konumuna getirmek için, koltuk sırtlığını kaldırarak dik konuma getirin ve sabitleyin. Koltuk otomatik olarak geriye doğru orijinal pozisyonuna kayar.

Katlanan sırtlığın koltuk başlığı üst ön cam çerçevesince engelleniyorsa polituğun biraz geriye veya hafifçe

aşağı doğru kaymasına izin verin 53 veya koltuk başlığını en alçak konumuna ayarlayın 46.

Koruma fonksiyonu

Elektrikli koltuk, ileriye veya geriye doğru kayarken dirençle karşılaşırsa derhal durdurulur ve ters yönde hareket ettirilir.

Not

Koltuk hareket ederken koltuğa oturmayın.

Elektrik bağlantısının ayrılması

Koltuk, kapı açıkken 10 dakikadan uzun süre ileri konumda kalırsa elektrikli ayar bağlantısı ayrılır. Bu durumda kapıyı kapatın açın veya kontağı açıp elektrikli ayarı yeniden çalıştırın.

Aşırı yüklenme

Eğer katlama işlevi esnasında aşırı elektriksel bir yüklenme olursa güç kaynağı kısa süreliğine kesintiye uğratılır.

Koltukların elektrik kumandası ile ayarlanması

⚠️ Uyarı

Elektronik kumandalı koltuğu kullanırken dikkatli olun. Özellikle çocuklar için yaralanma tehlikesi mevcuttur. Araç içindeki nesneler sıkışabilir.

Ayarlarken koltukları yakından takip edin. Araçtaki yolcular konu ile ilgili doğru şekilde bilgilendirilmelidir.

Boylamasina ayar

Düğmeyi ileri/geri yönde hareket ettirin.

Koltuk yüksekliği

Düğmeyi yukarı/aşağı yönde hareket ettirin.

Koltuk eğiminin ayarlanması

Düğmenin ön kısmını yukarıya/ aşağıya hareket ettirin.

54 Koltuklar, Güvenlik Sistemleri

Sırtlık eğimi

Düğmeyi ileri/geri yönde çevirin.

Omurga desteği

Omurga desteğini, dört yönlü düğme ile isteğinize uygun şekilde ayarlayabilirsiniz.

Omurga desteğini yukarı ve aşağı yönde hareket ettirmek: Düğmenin üst veya alt kısmına basın.

Omurga desteğini arttırmak veya azaltmak: Düğmenin ön veya arka kısmına basın.

Not

Koltuk ayarı elektriksel olarak aşırı yüklenmişse elektrik beslemesi kısa süreliğine otomatik olarak kesilir.

Ayarlanabilir üst baldır desteği

Kolu çekin ve üst baldır desteğini kaydırın.

Kol dayanağı

Kol dayanağı öne doğru 10 cm kaydırılabilir. Kol dayanağının altında eşya saklama gözü bulunmaktadır.

Kol dayanağındaki eşya saklama gözü 72.

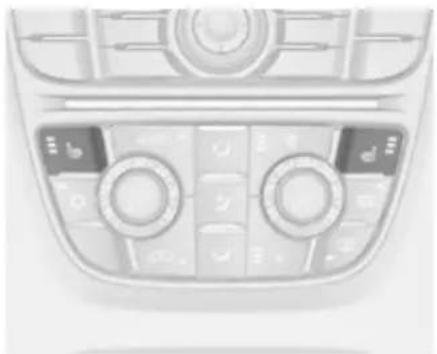

Isitma

İlgili koltuğu istenilen ayara kadar ısıtmak için ⚙️ tuşuna bir veya daha fazla kez basın. Düğmedeki aydınlatma LED'i ayar durumunu gösterir.

Hassas cilde sahip kişilerde koltuk ıslıtmasının sürekli olarak en üst kademede tutulması tavsiye edilmez.

Koltukların ısıtilması motor çalışırken gerçekleşir.

Koltuk ısıtması Autostop sırasında da çalışır.

Stop-start sistemi ➔ 143.

Havalandırma

İlgili koltuğu istenen ayara kadar havalandırmak için ⚙ tuşuna bir veya bir kaç kez basın.

Düğmedeki aydınlatma LED'i ayar durumunu gösterir.

Havalandırmalı koltuklar kontak açıldığında çalışır.

Koltuk havalandırması Autostop sırasında da çalışır.

Stop-start sistemi 143.

Emniyet kemerleri

Aracınızdaki ani hızlanma veya frenlemelerde emniyet kemerleri araç içindeki şahısıları koltuk konumunda sabit tutmak için kilitlenir. Dolayısıyla yaralanma riski büyük oranda azaltılmış olur.

56 Koltuklar, Güvenlik Sistemleri

Uyari

Her sürüşten önce kemerlerinizi bağlayınız.

Emniyet kemeri takmayan yolcular kaza esnasında diğer tüm yolcuları ve kendilerini tehlikeye atmış olurlar.

Emniyet kemerleri aynı anda sadece tek kişi tarafından kullanılmak üzere tasarlanmıştır. Çocuk emniyet sistemi 64.

Belli aralıklarla emniyet kemerisisteminin tüm parçalarını doğru çalışma, kirlenme ve fonksiyon açısından kontrol edin.

Hasarlı bileşenleri bir atölyede değiştirtin. Bir kaza dolayısıyla işlevselliğini yitirmiş olan emniyet kemerlerinin ve kemer gerdiricilerin bir servis tarafından yenileriyle değiştirilmesini sağlayın.

Not

Kemerin, keskin kenarlı cisimlere takılarak veya ayakkabılar nedeniyle hasar görmesini veya sıkışmasını

engelleyin. Kemer sargılarının içine yabancı maddelerin girmesini engelleyin.

Emniyet kemeri bağlama yardımcısı

Emniyet kemeri bağlama yardımcı, ön yolcuların kemeri öne getirerek emniyet kemerlerini rahat bir şekilde bağlamalarını sağlayan bir konfor özelligidir.

Bağlama yardımcısı aşağıdaki durumlarda açığa çıkar:

• İlgili kapı kapanır ve kontak açılır.
• Kontak açılır ve kapı kapanır.

Bağlama yardımcısı aşağıdaki durumlarda geri çekilir:

• İlgili kapı yeniden açılır.
• Anahtar kontaktan çıkarılır.
• İlgili kilit mandalı tokaya takılır.
• 45 saniye süreli zaman aşımı gerçekleşir.
• Araç 15 saniyeden uzun süreliğine 6 km/sa üstü bir hızda sürülür.

Emniyet kemeribla bağlama yardımcı otomatik olarak geri çekilmezse biraz geri itin.

Emniyet kemeri takma uyarısı

Ön koltuklarda emniyet kemeri takma uyarıları bulunur, sürücü koltuğu için motor devir saatinde kontrol lambası 91 ve ön yolcu koltuğu için orta konsolda gösterilir 89.

Emniyet kemeri kuvveti sınırlayıcıları

Tüm koltuklarda yolcuların vücutlarına etki edecek olan gerilim, kemerin kademeli olarak bırakılmasıyla en aza indirilir.

Emniyet kemeri gerdiricileri

Aracın ön veya arka kısmında olabilecek belli bir şiddetin üzerindeki çarpışmalarda tüm emniyet kemerleri gerdirilir.

Uyari

Usulüne uygun olmayan kullanım (örn. kemerlerin sökülmesi veya takılması) kemer gerdiricilerin işlevselliğinin sona ermesine sebep olabilir.

Kemer gerdiricilerin bir defa devreye girmesinin ardından işlevselliğinin sona erdiği 🔺 kontrol lambasının sürekli yanması ile gösterilir ➔ 91.

Devreye girmiş ve bu yüzden tekrar fonksiyonunu yerine getirmeyecek olan kemer gerdiricileri servis tarafından değiştirilmelidir. Kemer gerdiriciler sadece bir defa devreye girer ve fonksiyonlarını bir kez yerine getirirler.

Not

Aksesuarların ve diğer malzemelerin, kemer gerdiricileri etki alanı içinde bir yerde

bulundurmamasına özen gösterin. Kemer gerdiricilerinde herhangi bir modifikasyon yapmayın, aksi takdirde araç kullanma müsaadesi ortadan kalkabilir.

Üç noktalı emniyet kemeri Bağla

Emniyet kemerini sarma tertibatından (gergi makarası) dışarı doğru çekin, bükülmemesine dikkat ederek vücudunuzun üzerinden geçirin. Kemerin ucundaki kilit dilini kilidin içine yerleştirin. Sürüş esnasında

kemerin omzunuzun üzerinden geçen kısmını çekerek, kemerin bel kısmını gerdirin.

Kalın giysiler emniyet kemerinin vücuda sıkı oturmasını olumsuz etkiler. Emniyet kemerı ile vüçudunuz arasında hiçbir nesne, örn. el çantası, cep telefonu, bulunmamalıdır.

Uyari

Emniyet kemeri, elbise ceplerinizin içindeki kırılabilir nesnelere dayanmamalıdır.

Emniyet kemeri takma uyarısı ✿ 91.

58 Koltuklar, Güvenlik Sistemleri

Çöz

Kemeri çıkartmak için kemer kilidi üzerindeki kırmızı düğmeye basın.

Hamilelik esnasında emniyet kemeri kullanımı

Özellikle hamile bayanlarda, karın üzerine basınç gelmesini engellemek için kemerin bel üzerinden gelen kısmı karının olabildiğince altından geçmelidir.

Hava yastığı sistemi

Araç ekipmanlarına bağlı olarak, hava yastığı sistemi birbirinden ayrı birçok sistemden oluşmaktadır.

Etkinleştiklerinde, hava yastıkları milisaniyelik bir zaman zarfında şişer. Hava yastıkları çarpışma anında fark edilemeyecek bir hız ile açılır ve şişerler.

⚠️ Uyarı

Usulüne uygun olmayan kullanım hava yastıklarının patlama şeklinde açılmasına yol açabilir.

Not

Orta konsol bölümünde hava yastığı ve kemer gergi sisteminin kumanda elektroniği bulunmaktadır. Bu bölümde manyetik özellikli eşyalar bulundurmayın.

Hava yastığı kapaklarına herhangi bir şey sabitlemeyin ve başka malzemelerle kaplamayın. Hasarlı kapakları bir atölyede değiştirtin.

Her hava yastığı sadece bir defa açılır. İşlevselliği sona ermiş hava yastığının derhal bir servis tarafından değiştirilmesini sağlayın. Ayrıca direksiyon simidi, gösterge paneli, tüm panel parçaları, kapı contaları, tutamaklar ve ön koltukların değişmesi gerekli olabilir.

Hava yastığı sisteminin elemanlarında bir değişiklik yapmayın, aksi takdirde fabrikanın genel müsaadelerinin ortadan kalkmasına yol açabilirsiniz.

Hava yastıkları açıldığında (patladığında) ortaya çıkan sıcak gazlar yanıklara sebep olabilir.

Ariza

Hava yastığı sisteminde bir arıza varsa, 🔔 kontrol lambası yanar ve Sürücü bilgi sisteminde bir mesaj veya uyarı kodu görünür. Sistem çalışmadığında.

Arızanın bir servis tarafından giderilmesini sağlayın.

Hava yastığı sistemleri için kontrol lambası 91.

Hava yastığı sistemli ön yolcu koltuğunda çocuk emniyet sistemleri

ECE R94.02'ye göre uyarı:

TR: Arkaya bakan bir çocuk emniyet sistemini KESİNLİKLE önünde bir AKTİF HAVA YASTIĞI ile korunmakta olan bir koltukta

kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞEKİLDE YARALANABİLİR.

ECE R94.02 tarafından talep edilen uyarının ötesinde, bir güvenlik nedeni olarak, ön hava yastığı aktif olan bir ön koltukta kesinlikle öne bakan bir çocuk emniyet sistemi kullanılmamalıdır.

Tehlike

Çocuk emniyet sistemini ön hava yastığı etkin durumda ön yolcu koltuğunda kullanmayınız.

Hava yastığı etiketi ön yolcu güneşliğinin her iki tarafından bulunur.

62 Koltuklar, Güvenlik Sistemleri

Hava yastığının devre dışı bırakılması ➔ 63.

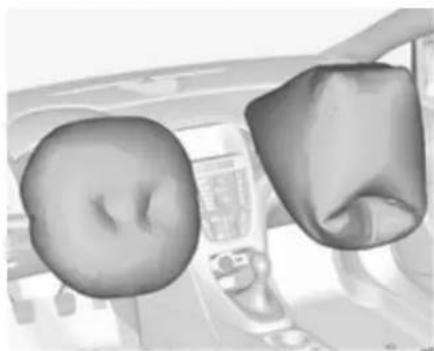

Ön hava yastığı sistemi

Ön hava yastığı sistemi direksiyona ve ön yolcu tarafından gösterge paneline takılmış olan ve şişirme düzeneğine sahip birer hava yastığından oluşur. Bunlar AIRBAG yazısından tanınabilir.

Ayrıca, gösterge panosunun yanında da ön yolcu kapısı açık olduğunda veya ön yolcu güneşliğinde görülebilen bir uyarı etiketi vardır.

Ön hava yastığı önden gelen belli şiddetin üzerindeki darbelerde açılır. Kontağın açılması gerekir.

Açılan hava yastıkları darbeyi sönumler, bu şekilde ön koltukta oturan kişilerin baş ve kalça kısmının yaralanma riskini büyük oranda azaltır.

⚠️ Uyarı

Ön hava yastığı sistemi ile mükemmel bir koruma; koltuklar, koltuk sırtlıkları ve başlıklar doğru bir şekilde ayarlandığı takdirde sağlanır.

Koltuk pozisyonu ➔ 48.

Hava yastıklarının açılma alanına hiçbir eşya yerleştirmeyin.

Emniyet kemerini vüçudunuz üzerinden doğru şekilde çekerek ayarlayın ve kemer kilidinin içine tam olarak sokun. Hava yastığı sistemi ile koruma sadece bu durumda sağlanabilir.

Yan hava yastığı sistemi

Yan hava yastığı sistemi sürücü ve ön yolcu koltuğunun sırtlığında bulunan birer hava yastığından oluşur. Üzerindeki AIRBAG yazısından tanınabilir.

Yan hava yastığı yandan gelen belli şiddetin üzerindeki darbelerde açılır. Kontağın açılması gerekir.

Açılan hava yastıkları darbeyi sönumler, bu şekilde aracın yan taraflarından çarpışmalarda baş ile vücudun üst kısmının yaralanma riskini büyük oranda azaltır.

⚠️ Uyari

Hava yastıklarının açılma alanına hiçbir eşya yerleştirmeyin.

Not

Sadece izin verilen koltuk kılıflarını kullanın. Hava yastıklarının üzerindein örtülmemesine dikkat edin.

Hava yastığının devre dışı bırakılması

Çocuk emniyet sistemi ön yolcu koltuğunda kullanıldığında, ön yolcu için olan hava yastığı sisteminin devre dışı bırakılması gerekir. Yan hava yastıkları, kemer gerdiriciler ve tüm sürücü hava yastığı sistemleri aktif kalmaya devam eder.

Ön yolcu hava yastığı sistemi, gösterge panelinin sağ tarafından düğme ile devre dışı bırakılabilir.

Kontak anahtarını kullanarak gerekli konumu seçin:

^2 OFF : ön yolcu hava yastığı devre dışı konumdadır ve bir çarpışma esnasında açılmayacaktır. Orta konsoldaki kontrol lambası ^2 OFF sürekli olarak yanar. Çocuk emniyet sistemi montaj noktaları tablosundaki bilgilere uygun şekilde bir çocuk koltuğu monte edilebilir 66. Yetişkin olmayanların ön yolcu koltuğuna oturması yasaktır.

_2 ON : ön yolcu hava yastığı etkin konumdadır. Çocuk emniyet sistemi monte edilemez.

64 Koltuklar, Güvenlik Sistemleri

Tehlike

Ön yolcu hava yastığı etkin konumdayken çocuk emniyet sistemi ile ön yolcu koltuğunda seyahat eden çocuk için çok ciddi yaralanma riski mevcuttur.

Ön yolcu hava yastığı devre dışı konumdayken ön koltukta yetişkin bir şahıs seyahat ettiğinde çok ciddi yaralanma riski mevcuttur.

Eğer kontrol lambası 2 yanıyorsa, bir çarpışma anında ön yolcu hava yastıkları açılacaktır.

Her iki kontrol lambası aynı anda yanarsa, sistemde bir arıza var demektir. Sistemin durumu tespit edilemez, bu yüzden ön yolcu koltuğuna kimse oturamaz. Derhal bir servise başvurun.

Değişiklikleri ancak araç hareketsiz ve kontak kapalı konumdayken uygulayın.

Yapılan değişiklik bir sonraki değişikliğe kadar ayarlı kalır.

Hava yastığı devre dışı bırakma kontrol lambası 91.

Çocuk emniyet sistemi

Aracınıza uygun olarak tasarlanmış ocuk emniyet sistemlerini kullanmanızı tavsiye ederiz:

• Grup 0, Grup 0+ OPEL Bebek beşigi, ISOFIX bazı ile veya olmadan, 13 kg'a kadar çocuklar için
• Grup I OPEL Duo, Britax Römer King, 9 kg ile 18 kg arasındaki çocuklar için
• Grup II, Grup III OPEL Kid, OPEL Kidfix, 15 kg ile 36 kg arasındaki çocuklar için

Çocuk emniyet sistemi kullanılırken aşağıda belirtilen kullanma ve montaj talimatlarına ve çocuk emniyet sistemi ile birlikte verilen kullanım kılavuzuna uyun.

Yerel ve ulusal kurallara ve düzenlemelere mutlaka uyun. Bazı ülkelerde çocuk emniyet sistemlerinin ön koltuklarda kullanılmasına müsaade edilmez.

Uyari

Çocuk emniyet sistemi ön yolcu koltuğunda kullanıldığında, ön yolcu için olan hava yastığı devre dışı bırakılmalıdır. Aksi halde hava yastıklarının açılması çocukta çok ağır yaralanmalara sebep olabilir. Bu durum özellikle yüzü sürüş yönünün tersine bakan çocuk emniyet sistemleri ön yolcu koltuğunda kullanıldığında geçerlidir.

Hava yastığının devre dışı bırakılması ➔ 63.

Hava yastığı etiketi ➔ 58.

Uyari

Arka koltuklarda çocuk emniyet sistemi kullanırken sırtlıkların güvenli bir şekilde dik konumda kenetlendiğinden emin olun.

Doğru sistem seçimi

Çocuk emniyet sistemlerin bağlanması için arka koltuklar en rahat yerdir.

Çocuğunuz araç içerisinde mümkün olduğunca yüzü aracın arka kısmına bakacak şekilde taşınmalıdır. Bu durum çocuğun yetişkinlere kıyasla çok zayıf olan bel kemiğinin bir kaza durumunda daha az yüklenmeye maruz kalmasını sağlar.

Geçerli UN ECE kurallarına uygun emniyet sistemleri uygundur. Çocuk emniyet sistemlerinin zorunlu olarak kullanılması ile ilgili olarak yerel yasaları ve talimatları gözden geçirin.

Monte edilecek çocuk koltuğu sisteminin araç tipiyle uyumlu olduğundan emin olun.

Çocuk emniyet sisteminin araç içindeki sabitleme konumunun doğru olduğundan emin olun, bkz. aşağıdaki tablolar.

Çocukların araca, araç trafiğinin olmadığı taraftan binip inmelerini sağlayın.

Çocuk emniyet sistemi kullanılmadığında emniyet kemeriyle sabitleştirin veya araçtan çıkartın.

Not

Çocuk emniyet sistemlerinin üzerine bir şey yapıştırmayın ve başka bir malzeme ile kaplamayın.

Bir kazadan sonra, kazadan etkilenen çocuk emniyet sisteminin değiştirilmesi gerekir.

66 Koltuklar, Güvenlik Sistemleri

Çocuk emniyet sistemi montaj noktaları

Çocuk emniyet sistemleri için müsaade edilen kullanım yöntemleri

Ön yolcu koltuğunda

Ağırlık sınıfı		Arka koltuklardahava yastığı etkin I
Grup 0: 10 kg'a kadar X	U^1	U
Grup 0+: 13 kg'a kadar X	U^1	U
Grup I: 9 - 18 kg arası X	U^1	U^2
Grup II: 15 - 25 kg arası X X U
Grup III: 22 - 36 kg arası X X U

1 : Çocuk emniyet sistemi üç noktalı bir emniyet kemeri kullanarak sabitleniyorsa koltuğu arka ayar alanına getirin ve koltuk yüksekliğini en üst konuma ayarlayın. Emniyet kemerinin kilit tarafından sıkı olduğundan emin olmak için koltuk arkalığını gerektiği kadar dikey bir konuma ayarlayın.
2 : Bu ağırlık grubundaki çocuk emniyet sistemini kullanırken arka koltuk başlığını çıkartın 46.
U : Üç noktalı emniyet kemer ile birlikte çok amaçlı kullanıma uygun.
X : Bu ağırlık grubunda çocuk emniyet sistemine müsaade edilmez.

Bir ISOFIX çocuk emniyet sistemi için müsaade edilen kullanım yöntemleri

Ağırlık sınıfı Ebat sınıfı Sabitleme Ön yolcu koltuğunda Arka koltuklarda

Grup 0: 10 kg'a kadar E ISO/R1 X IL *

Grup 0+: 13 kg'a kadar E ISO/R1 X IL *

D ISO/R2 X IL *

C ISO/R3 X IL *

Grup I: 9 - 18 kg arası D ISO/R2 X IL *

C ISO/R3 X IL *

B ISO/F2 X IL, IUF**

B1 ISO/F2X X IL, IUF**

A ISO/F3 X IL, IUF**

Grup II: 15 - 25 kg arası X IL

Grup III: 22 - 36 kg arası X IL

IL : 'Araca özel', 'kısıtlı' ve 'yarı universal' kategorilerine ait belirli ISOFIX çocuk emniyet sistemleri için uygundur. ISOFIX sistemi aracınızın modeline uygun olmalı ve kullanımına izin verilmiş olmalıdır.

IUF : Bu ağırlık grubunda kullanıma izin verilen universal kategorideki öne doğru bakan ISOFIX çocuk emniyet sistemleri için uygundur.

X : Bu ağırlık grubunda ISOFIX çocuk emniyet sistemine müsaade edilmez.

* : İlgili ön koltuğu, çocuk emniyet sisteminin gerektiği kadar önüne doğru getirin.

** : Bu ebat sınıfındaki çocuk emniyet sistemini kullanırken ilgili arka koltuk başlığını çıkartı 46.

68 Koltuklar, Güvenlik Sistemleri

ISOFIX ebat sınıfı ve koltuk

A - ISO/F3 : 9 -18 kg arasındaki ve maksimum boy uzunluğuna sahip çocuklar için yüzü öne bakan çocuk emniyet sistemi.
B - ISO/F2 : 9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.
B1 - ISO/F2X : 9 -18 kg arasında olan daha küçük çocuklar için yüzü öne bakan çocuk emniyet sistemi.
C - ISO/R3 : 18 kg'a kadar ve maksimum boy uzunluğuna sahip çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.
D - ISO/R2 : 18 kg ağırlığa kadar olan daha küçük çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.
E - ISO/R1 : 13 kg ağırlığa kadar olan genç çocuklar için yüzü arkaya bakan çocuk emniyet sistemi.

ISOFIX çocuk emniyet sistemleri

Aracınız için kullanımına müsaade edilen ISOFIX çocuk emniyet sistemlerini ISOFIX tespit mandalına sabitleyin. Araca özgü ISOFIX çocuk emniyet sistemi konumları çizelgede IL ibaresiyle gösterilmektedir 66.

Çocuk emniyet sistemini monte etmeden önce rüzgar deflektörünü 42 ve gerekirse arka koltuk başlığını çıkarın 66.

ISOFIX tespit mandalları, koltuk sırlığında ISOFIX logosu ile gösterilir.

Top-Tether sabitleme halkaları

Araçta arka sırtlıkların arkasında iki adet sabitleme halkası mevcuttur.

Top-Tether sabitleme halkaları, çocuk koltuğu için ⚫ sembolü ile işaretlenmiştir.

ISOFIX montaja ek olarak Top-Tether kayışı arka koltukların arka tarafındani Top-Tether sabitleme halkalarına tespit edin. Arka koltuk sırtlıklarının katlanması 73.

Çocuk emniyet sistemini monte etmeden önce rüzgar deflektörünü 42 ve gerekirse arka koltuk başlığını çıkarın 66.

Üniversal kategorideki ISOFIX çocuk emniyet sistemleri ilgili çizelgede IUF ibaresiyle gösterilmektedir ➔ 66.

Eşya saklama ve bagaj bölümleri

Eşya saklama bölümleri 70

Torpido gözü 70

İçecek tutucuları 71

Ön kısımdaki eşya saklama gözü 71

Kol dayanağındaki eşya saklama gözü 72

Orta konsoldaki eşya koyma yeri 72

Bagaj bölümü 73

Arka kısımdaki eşya muhafaza bölümü 76

Arka tabandaki eşya saklama gözü kapağı 76

Sabitleme halkaları 76

Üçgen ikaz reflektörü 77

İlk yardım çantası 77

Aracı yükleme talimatı 77

Eşya saklama bölümleri

⚠️ Uyari

Eşya saklama bölümlerinde ağır veya keskin nesneler saklamayın. Aksi takdirde ani fren yapıldığında, ani yön değiştirmelerde veya bir kaza durumunda eşya saklama bölümünün kapağı açılabilir ve etrafa savrulan nesneler araçta bulunan kişilerin yaralanmalarına sebep olabilir.

Torpido gözü

Torpido gözünde bir anahtar yuvası, bir kredi kartı yuvası, bir bozuk para yuvası ve bir de kilitli büjon adaptörü yuvası bulunur.

Sürüş sırasında torpedo gözünü kapatın. Araç anahtarıyla kilitlenebilir.

İçecek tutucuları

İçecek tutucuları orta konsolda bulunmaktadır.

Modele bağlı olarak, bardak tutucular ön konsoldaki kapağın altında bulunmaktadır.

Kapağı arkaya doğru itin. Orta raf çıkarıldıktan sonra şişeler burda muhafaza edilebilir 72.

İlave bardak tutucuları arka koltuklar arasında yer almaktadır.

Ön kısımdaki eşya saklama gözü

Direksiyonun yanında bir eşya saklama gözü bulunmaktadır.

72 Eşya saklama ve bagaj bölümleri

Kol dayanağındaki eşya saklama gözü

Ön kol dayanağının altındaki eşya saklama gözü

Kol dayanağını yukarı kaldırmak için ilgili tuşa basın. Kol dayanağı en geri konuma getirilmiş olalidir.

Orta konsoldaki eşya koyma yeri

Ön konsol

Aracınızın modeline bağlı olmakla birlikte bagaj bölümü örtüsünün altında bir eşya saklama gözü bulunmaktadır.

Kapağı arkaya doğru itin.

Bardak tutucusunun çerçevesini çıkarmak için düğmeye bastırın. Çerçeve torpedo gözünde muhafaza edilebilir.

Orta rafın altında başka bir bölme daha bulunur. Orta rafı yukarı katlayın ve dikey konumda sabitleyin. Bardak tutucusunun çerçevesi, şişelerin muhafazası için tekrar entegre edilebilir.

Arka konsol

Çekmeceyi dışarı çekin.

Dikkat

Kül veya diğer yanan nesneler için kullanmayınız.

Bagaj bölümü

Bagaj bölümünün büyütülmesi

Bagaj bölümü ayırcısının katlanması Açılır kumaş tavan kapandığında yük bölümünü genişletmek için bagaj bölümü ayırcısı içe katlanabilir.

• Açılır kumaş tavanı kapatın ➔ 35.
• Bagaj kapağını açın ➔ 25.

• İçe katlamak için, bagaj bölümü ayırcısını yukarıda ilmik alanında içe doğru itin.

• Bagaj bölümü ayırcısını dışa katlamak için tutma kayışını aşağı arkaya doğru çekin. Geçme kanat Velcro bağlantı elemanları kullanılarak dikey pozisyonda kapatılmalıdır.
  Açılır kumaş tavan çalışması sırasında veya açılırken bagaj bölümü ayırcısı dışa katlanmalıdır.

74 Eşya saklama ve bagaj bölümleri

Açılır kumaş tavanı açmak için şalteri kullanırken bagaj bölümü ayırcısı dışa doğru tam olarak katlanmazsa, arka koltukların arkasındaki geçme kanatlar dahil, bir uyarı sesi çalar ve Sürücü Bilgi Sisteminde bir mesaj görünür.

Arka koltuk sırtlıklarının katlanması Bagaj bölümünü daha da genişletmek veya rüzgar deflektörü çantasına erişim sağlamak için her iki koltuk sırlığı da aşağı katılanabilir.

⚠️ Uyarı

Elektrikle katlanır arka koltuklar üzerinde çalışırken dikkat edin. Koltuk arkalığı oldukça biyik bir güçle katlanır. Özellikle çocuklar için yaralanma tehlikesi söz konusudur.

Arka koltuklara herhangi bir şey bağlanmadığından veya koltuk minderinde herhangi bir şey olmadığından emin olun.

• Takılmışsa büyük rüzgar deflektörünü çıkarın 42.
• Kilit yaylarını aşağıya bastırın ve koltuk başlıkları çekerek çıkarın ➔ 46.

• Koltuk sırtlıklarını koltuk minderi üzerine katlamak için bagaj bölümünün bir tarafından veya her iki tarafından açma şalterini çekin.
• Yukarı katlamak için koltuk sırtlığını kaldırın, sesli bir şekilde kenetleninceye kadar dik bir konuma yönlendirin.

Dikkat

Araca yolcu bölümünden yükleme yapılırken, bagaj bölümü bölmesini katlayın. Aksi takdirde bagaj bölümü bölmesi hasar görebilir.

Eşya saklama ve bagaj bölümleri 75

⚠️ Uyarı

Yukarıya kaldırıldığında, aracı sürmeden önce koltuk arkalıklarının yerlerine güvenli bir şekilde kilitlendiğinden emin olun. Aksi takdirde, sert fren yapıldığında veya bir çarpışma anında yaralanmaya veya yükte ya da araçta hasarlara sebep olunabilir.

Arka koltukların arkasındaki geçme kanat

Bagaj bölümünde uzun nesneleri taşımak için bagaj bölümü ile araç iç kısmı arasındaki geçme kanat açılabilir:

• Takılan büyük rüzgar deflektörünü veya arka koltukların arkasındaki istifli rüzgar deflektörlerini içeren çantayı çıkarın 42.
• Açılır kumaş tavanı kapatın ➔ 35.
• Bagaj bölümü ayırcısını yukarıda ilmik alanında içe doğru itin ➔ 73.

• Kanadı yukarı doğru yatay konuma döndürerek geçme kısmı açın. Kanat, bir Velcro tespit elemanı ile açık veya kapalı konumda sabitlenir.
• Bagaj bölümündeki ⚫ açma şalterlerini çekerek arka sırtlıkları aşağı katlayın.
• Geçme-kısmını kapatmak için kanadı aşağı doğru döndürün ve Velcro tespit elemanı ile dikey konumda sabitleyin.

Açılır kumaş tavanı açmak için, ilmiği aşağı arkaya doğru çekerek bagaj bölümü ayırcısını dışa katlayın. Geçme kanat dikey konumda kapatılmalıdır.

76 Eşya saklama ve bagaj bölümleri

Arka kısımdaki eşya muhafaza bölümü

Çantalar için kancalar

Bagaj bölümünün üst kenarındaki kancaları çanta asmak için kullanabilirsiniz. Maksimum yük taşıma kapasitesi: 5 kg.

Arka tabandaki eşya saklama gözü kapağı

Arka taban kapağı

Arka taban kapağı kaldırılıp çıkarılabilir. Kapağın altında stepne, araç takımları ve lastik onarım seti vardır.

Sabitleme halkaları

Sabitleme halkaları, eşya taşırken, sabitleme kayışlarıyla veya bagaj ağıyla eşyaları kaymaya karşı emniyete almak için tasarlanmıştır.

Üçgen ikaz reflektörü

Üçgen ikaz reflektörü, bagaj kapağının içindeki alanda, kayışların arkasında istiflenmiştir.

İlk yardım çantası

İlk yardım çantası, bagaj bölümünde sağ tarafta, bir kayışın arkasındadır.

Aracı yükleme talimatı

• Bagaj bölümündeki ağır eşyalar mümkün olduğunca ön kısıma yakın olacak şekilde taşınmalıdır. Koltuk sırtlıklarının güvenli bir şekilde sabit konumda ayarlı olduğundan emin olun. Üst üste konulan eşyalarda en ağır olanı en alta yerleştirin.
• Ağır eşyaları sabitleme kayışlarıyla sabitleme halkalarına bağlayın 76.
• Çantaları asmak için bagaj bölümündeki kancaları kullanın
• Maksimum yük taşıma kapasitesi: Kanca başına 5 kg.
• Bagaj bölümündeki gevşek eşyaları kaymaya karşı emniyete alın.
• Bagaj bölümünde yük taşırken arka koltuk sırtlıklarının açısı öne doğru ayarlı olmamalıdır.
• Gösterge paneli üzerine herhangi bir eşya koymayın ve gösterge paneli üzerindeki sensörlerin üzerini örtmeyin.

78 Eşya saklama ve bagaj bölümleri

• Yapılacak yüklemeler pedalların, el freninin ve vites kolunun kullanılmasını engellememelidir ve sürücünün hareket alanını kısıtlamamalıdır. Aracın iç bölümünde sabit olmayan ve gevşek konumda eşya bulundurmayın.
• Koltuk başlıklarının arkasındaki koruyucu çubukların kapakları üstüne hiçbir şey koymayın.
• Bagaj kapağı açık konumda seyahat etmeyin.

Uyarı

Araçtaki yüklerin her zaman emniyetli bir şekilde yerleştirildiğinden emin olun. Aksi halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve araçta veya nesnelerde hasar oluşmasına sebep olabilir.

- Faydalı yük, müsaade edilen toplam ağırlık (Tip etiketine bakın, 244) ve AB'ye göre boş ağırlık arasındaki farktır.

Faydalı yükün hesaplanması için, aracınızın bilgilerini bu kılavuzun ön kısmındaki ağırlıklar tablosuna kaydedin.

EC boş ağırlığı sürücünün ağırlığı (68 kg), bagaj (7 kg) ve tüm sıvıları (yakıt deposu % 90 dolu) içerir.

Özel donanım ve aksesuarlar boş ağırlığı arttırır.

Göstergeler ve kumanda birimleri

Kumanda birimleri 80

Direksiyon ayarı 80

Direksiyondaki kumanda tuşları 80

Isitmalı direksiyon 80

Korna 81

Ön cam silecekleri ve yıkama sistemi 81

Dış hava sıcaklığı 83

Saat 83

Aksesuar prizleri 85

Çakmak 86

Küllükler 86

İkaz lambaları, ekran gösterge- leri ve kontrol lambaları ...... 86

Göstergeler 86

Kilometre saati 86

Kilometre sayacı 87

Seyir kilometre sayacı 87

Motor devir saati 87

Yakıt göstergesi 88

Motor soğutma sıvısı sıcaklık göstergesi 88

Servis ekranı 88

Kontrol lambaları 89

Dönüş sinyalleri 90

Emniyet kemeri takma uyarısı ... 91

Hava yastığı, kemer gerdiriciler ve koruyucu çubuklar 91

Hava yastığının devre dışı bırakılması 91

Ateşleme sistemi 92

Arıza gösterge lambası 92

Fren ve debriyaj sistemi ..... 92

Pedalı çalıştırın 92

Elektrikli park freni 93

Elektrikli park freninde arıza ..... 93

Anti blokaj fren sistemi (ABS) .... 93

Vites yükseltme 93

Servo direksiyon 93

Şerit değiştirme uyarısı ...... 94

Elektronik Stabilite Kontrolü kapalı 94

Elektronik stabilite kontrolü ve çekiş kontrol sistemi 94

Çekiş kontrol sistemi kapalı ..... 94

Ön ısıtma ...... 94

Dizel partikül filtresi 94

AdBlue 95

Lastik basıncı kontrol sistemi ....95

Motor yağ basıncı 95

Düşük yakıt seviyesi 95

Elektronik şifreli devre kesici (Immobilizer) 96

Dış aydınlatma 96

Uzun huzmeli far 96

Uzun huzmeli far asistanı ..... 96

Sürüşe duyarlı ön farlar (AFL) ... 96

Sis fari 96

Arka sis lambası 96

Önde araç tespit edildi 97

Kapı açık 97

Bilgi ekranı 97

Sürücü bilgi sistemi 97

Grafik bilgi ekranı, Renkli bilgi ekranı 101

Araç mesajları 104

Uyarı sesleri 104

Pil gücü 105

Araç ayarlarının

kişiselleştirilmesi 105

Telematik hizmeti 110

OnStar 110

80 Göstergeler ve kumanda birimleri

Kumanda birimleri Direksiyon ayarı

Kolu aşağıya doğru yatırım, yüksekliği ve derinliği ayarlayın, kolu yukarıya doğru kaldırın, kilitlenmesini sağlayın. Direksiyonu sadece araç sabit ve direksiyon kilidi açık konumda iken ayarlayın.

Direksiyondaki kumanda tuşları

Bilgi ve Eğlence Sistemi, bazı sürücü destek sistemleri ve bağlı konumdaki bir cep telefonu direksiyon simidi üzerindeki kumanda birimleri ile çalıştırılabilir.

Daha ayrıntılı bilgiyi Infotainment kullanma kılavuzunda bulabilirsiniz.

Sürücü destek sistemleri ➔ 163.

Isitmalı direksiyon

tuşuna basarak ısıtmayı etkin hale getirin. Basılan tuşun etkinleştirildiği tuş üzerindeki LED ışığının yanması ile anlaşılır.

Direksiyon simidindeki vurgulanmış tutma yerleri, diğer yerlere göre daha yüksek sıcaklıkta ve daha hızlı bir şekilde ıstılır.

Isıtma, motor çalışırken ve bir Autostop esnasında gerçekleşir.

Stop-start sistemi ➔ 143.

Korna

işareti olan kısma bastırın.
Ön cam silecekleri ve yıkama sistemi

Ön cam silecekleri

INT : fasılalı silme

veya

yağmur sensörlü otomatik silme

OFF : kapalı

Ön cam sileceği kapalı konumdayken tek bir silme işlemi için kolu aşağıya doğru 1x konumuna bastırın.

82 Göstergeler ve kumanda birimleri

Ön camın buzlu olması halinde silecekleri kullanmayın.

Araç yıkama tesislerinde kapatın.

Ayarlanabilir fasıları silme

Silecek kolu INT konumunda.

Silme frekansını ayarlamak için ayar çarkını çevirin.

Yağmur sensörü hassaslık derecesinin ayarlanması

Silecek kolu konumundaINT.

Yağmur sensörünün hassasiyetini ayarlamak için ayar çarkını çevirin.

Yağmur sensörü ön camdaki yağmurun miktarını algılar ve silme sıklığı ve hızını otomatik olarak ayarlar.

Silme aktivitesinin olmadığı 20 saniye sonra, silecek kolları yavaşça park konumuna geçer.

Yağmur sensörünün sensör alanını toz, kir ve buzdan uzak tutun.

Ön cam ve far yıkama sistemi

Kolu çekin. Ön cama cam yıkama suyu püskürtülür ve silecekler birkaç silme hareketi yapmak üzere çalıştırılır.

Ön farlar açıksa, kolun yeterince uzun süre çekilmesi kaydıyla, yıkayıcı sıvısı da ön farlar üzerine püskürtülür. Daha sonra, ön far yıkama sistemi 5 yıkama çevrimi boyunca veya motor ya da ön farlar kapatılıp tekrar açılincaya kadar çalıştırılamaz.

Dış hava sıcaklığı

Düşen sıcaklık hemen, artan sıcaklık ise gecikmeli olarak gösterilir.

Resimde Grafik Bilgi Ekranı görülmektedir

Resimde Renkli Bilgi Ekranı görülmektedir

Dış hava sıcaklığı 3 °C'nin altına düştüğünde, Sürücü Bilgi Sisteminde (Driver Information Center) bir uyarı mesajı görünür.

⚠️ Uyarı

Ekranda 0 °C'nin birkaç derece üzerinde olduğu gösterilmesine rağmen zeminde buzlanma oluşmuş olabilir.

Saat

Tarih ve saat bilgi ekranında (Info-Display) gösterilir.

Saat ve tarih ayarları

CD 400plus/CD 400/CD 300

CONFIG tuşuna basın. Ayarlar öğesi görüntülenir.

Saat Tarih menü noktasını seçiniz.

84 Göstergeler ve kumanda birimleri

20136

Diğer ayar seçenekleri:

• Saati ayarla: Ekranda görüntülenen saat bilgisini değiştirir.
• Tarihi ayarla: Ekranda görüntülenen tarih bilgisini değiştirir.
• Saat Biçimini Ayarla: Saat bilgisi gösterimini 12 s ve 24 s arasında değiştirir.

• Tarih Biçimini Ayarla: Tarih bilgisi gösterimini AA/GG/YYYY ve GG.AA.YYYY arasında değiştirir.

• Ekran saati: Ekrandaki saat göstergesini açar/kapatır.

• RDS saat senkronizasyonu: Birçok VHF vericisinin RDS sinyali zamanı otomatik olarak ayarlar. RDS zaman senkranizasyonu birkaç dakika sürebilir. Bazı vericiler doğru zaman sinyali göndermez. Bu durumlarda otomatik zaman ayarlayıcısını kapatmanızı tavsiye ederiz.

Araç ayarlarının kişiselleştirilmesi 105.

Saat ve tarih ayarları

Navi 950/Navi 650/CD 600

İlgili alt menüyü görüntülemek için, Config düğmesine basın ve Saat ve Tarih menü öğesini seçin.

RDS saat senkronizasyonu etkinleştirildiğinde, saat ve tarih sistem tarafından otomatik olarak ayarlanır.

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Saati ayarla

Saat ayarlarını yapmak için, Saati ayarla menü öğesini seçin. İlk ayarı yapmak için çok fonksiyonlu düğmeyi çevirin.

Girişi onaylamak için çok fonksiyonlu düğmeye basın. Renkli arka plan sonraki ayara taşınır.

Tüm ayarlamaları yapın.

Tarih ayarı

Saat ayarlarını yapmak için, Tarihi ayarla menü ögesini seçin. İlk ayarı yapmak için çok fonksiyonlu düğmeyi çevirin.

Girişi onaylamak için çok fonksiyonlu düğmeye basın. Renkli arka plan sonraki ayara taşınır.

Tüm ayarlamaları yapın.

Saat biçimi

İstenilen saat biçimini seçmek için, Saat biçimini ayarla seçin. 12 saat veya 24 saat etkinleştirin.

Araç ayarlarının kişiselleştirilmesi 105.

Aksesuar prizleri

12 Volt aksesuar prizi ön konsolda bulunmaktadır.

Başka bir 12 Volt aksesuar prizi arka konsolda bulunmaktadır. Örtüyü aşağı doğru katlayın.

Prizlere bağlanan elektrikli aksesuarın maksimum akım çekişi 120 Watt üzerine çıkmamalıdır.

Kontak kapatıldığında aksesuar prizleri devre dışı bırakılır. Ayrıca araç akü voltajının düşmesi durumunda da aksesuar prizleri devre dışı bırakılırlar.

Bağlanan elektrikli aksesuarların elektromanyetik dayanıklılığı

DIN VDE 40 839 normuna uygun olmalıdır.

Şarj cihazı veya akü gibi akım sağlayıcı aksesuarları bağlamayın.

Uygun olmayan soketleri takarak prizleri hasara uğratmayın.

Stop-start sistemi ➔ 143.

86 Göstergeler ve kumanda birimleri

Çakmak

Çakmak, ön konsolda bulunmaktadır. Çakmağa bastırın. Rezistansı yeteri kadar kızdığında çakmak otomatik olarak atar. Çakmağı yerinden çıkarın.

Küllükler

Dikkat

Küllüğü sadece kül için kullanın,içerisine yanıcı artık maddeleratmayın.

Portatif küllük bardak tutucularına yerleştirilebilir.

İkaz lambaları, ekran göstergeleri ve kontrol lambaları

Göstergeler

Bazı modellerde göstergelerin kontrol lambaları kontak kapalı olduğunda kısaca son konuma döner.

Kilometre saati

Araç hızını gösterir.

Kilometre sayacı

Alttaki satırda geride bırakılan toplam kilometre gösterilir.

Seyir kilometre sayacı

/:\, en son sıfırlama işleminden itibaren kaydedilen mesafeyi gösterir. Dört farklı seyahat için iki seyir kilometre sayacı seçilebilir. Dönüş sinyal kolundaki ayar çarkını çevirerek sayfa /:\1 ve sayfa /:\2 arasında seçim yapın.

Kontak açıklken her iki seyir kilometre sayacı ayrı ayrı sıfırlanabilir: ilgili sayfayı seçin, sıfırlama düğmesini birkaç saniye basılı tutun veya dönüş sinyal kolundaki SET/CLR düğmesine basın.

Seyir kilometre sayacı en fazla 2000 km'lik bir mesafeyi sayar ve ardından 0'dan tekrar başlar. Sürücü Bilgi Sistemi 97.

Motor devir saati

Motor devrini gösterir.

Yakıt tasarrufu sebepleriyle her bir viteste aracınızı düşük bir motor devrinde sürün.

88 Göstergeler ve kumanda birimleri

Dikkat

İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami motor devrinin aşıldığıni gösterir. Motor için tehlike bulunmaktadır.

Yakıt göstergesi

Yakıt deposundaki yakıt seviyesini gösterir.

Depodaki seviyenin düşük olması durumunda ● kontrol lambası yanar. Lambanın yanıp sönmesi halinde derhal yakıt takviye edin.

Hiçbir zaman depoyu tamamen boşaltmayın.

Depoda artakalan yakıttan dolayı doldurulması gereken yakıt miktarı belirlenmiş olan depo kapasitesinden daha az olabilir.

Motor soğutma sıvısı sicaklık göstergesi

Soğutma sıvısı sıcaklığını gösterir.

Sol kısım : Motor işletme sıcaklığına henüz erişilemedi

Orta : Normal işletim sıcaklığı bölge

Sağ : Sıcaklık çok yüksek kısım

Dikkat

Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve motoru stop edin. Motor ile ilgili bir tehlike söz konusu olabilir.

Soğutma sıvısı seviyesini kontrol edin.

Servis ekranı

Motor yağı kullanım ömrü sistemi motor yağının ve filtresinin ne zaman değiştirilmesi gerektiğini bildirir.

Sürüş şartlarına bağlı olarak ekranda gösterilen motor yağı ve filtresi değiştirme aralığı farklılık gösterebilir.

Kalan motor yağı ömrünü görüntülemek için dönüş sinyali düğmelerini kullanın:

MENU tuşuna basıp Araç Bilgileri Menüsü 📄 öğesini seçin.

Ayar düğmesini çevirerek Kalan Yağ Ömrü.

Geri kalan motor yağı ömrü süresi, Sürücü bilgi sisteminde yüzde cinsinden gösterilir.

Sifirla

Sifırlamak için, dönüş sinyali kolu üzerindeki SET/CLR ögesini birkaç saniye basılı tutun. Kalan motor yağı ömrü sayfası etkin olmalıdır. Kontağı açın, ama motoru çalıştırmayın.

Sistemin düzgün çalışmasını sağlamak için, her yağ değişiminde sistem sıfırlanmalıdır. Bir servise başvurun.

Sonraki servis

Sistem motor yağı kullanım ömrünün azaldığını belirlediğinde, Sürücü Bilgi Sisteminde bir uyarı mesajı görüntülenir. Motor yağını ve filtresini bir serviste bir hafta veya 500 km içerisinde (hangisi önce gelirse) değiştirin.

Sürücü Bilgi Sistemi ➔ 97.

Servis/bakım bilgisi ➔ 241.

Kontrol lambaları

Anlatılan kontrol lambaları her araçta mevcut değildir. Açıklamalar her gösterge modeli için uygundur. Kontrol lambalarının yerleri donanıma bağlı olarak değişebilir. Kontak açıldığında birçok kontrol lambası fonksiyon testi için kısa süreliğine yanar.

Kontrol lambaları renklerinin anlamları:

kırmızı : tehlike, önemli hatırlatma sarı : uyarı, açıklama, arıza yeşil : etkinleştirme onayı mavi : etkinleştirme onayı beyaz : etkinleştirme onayı

Gösterge panelindeki kontrol lambaları

90 Göstergeler ve kumanda birimleri

Orta konsoldaki kontrol lambaları

Genel bakış

Dönüş sinyali 90
4 Emniyet kemeri takma uyarısı 91
Hava yastığı ve kemer gerdiriciler ve koruyucu çubuklar 91
^2 Hava yastığının devre dışı bırakılması ➔ 91
Şarj sistemi ➔ 92
Arıza gösterge lambası ➔ 92

(①) Fren ve debriyaj sistemi ➔ 92
Pedala basin ➔ 92
(P) Elektrikli park freni ➔ 93
Elektrikli park freni arızası → 93
(ABS) Anti blokaj fren sistemi (ABS) → 93

▲ Vites yükseltme ➔ 93
☉! Servo direksiyon ➔ 93
Şerit değiştirme uyarısı ➔ 94
Elektronik Stabilite Kontrolü kapalı ➔ 94
Elektronik Stabilite Kontrolü ve Çekiş Kontrol sistemi ➔ 94
Çekiş Kontrol Sistemi kapalı → 94
Ön isitma ➔ 94
Dizel partikül filtresi ➔ 94
AdBlue 95
Lastik basıncı kontrol sistemi 95

Motor yağ basıncı 95
● Düşük yakıt seviyesi ➔ 95
Elektronik şifreli devre kesici (immobilizer) ➔ 96
∃∈ Dis aydinlatma ➔ 96
≡D Uzun hüzmieli far ➔ 96
≡A Uzun hüzmeli far asistanı ⇒ 96
Sürüşe duyarlı ön farlar (AFL) 96
≠D Sis farı ➔ 96
Q‡ Arka sis lambası ➔ 96
Hiz Sabitleme Sistemi (Cruise control) 96
Önde araç tespit edildi ➔ 97
Kapı açık ➔ 97

Dönüş sinyalleri

Kontrol lambası ⇔➤ yeşil renkte yanar veya yanıp söner.

Kısa süre yanarsa

Park lambaları yanar.

Yanıp sönerse

Dönüş sinyali veya dörtlü ikaz flaşörleri etkin hale gelir.

Hızlı yanıp sönmesi: Bir sinyal lambasında veya ilgili sigortada arıza, karavan/römork sinyal lambasında arıza.

Ampullerin değiştirilmesi ➔ 203, Sigortalar ➔ 211.

Dönüş sinyal lambaları ➔ 123.

Emniyet kemeri takma uyarısı

Ön koltuklarda emniyet kemeri takma uyarısı

Sürücü koltuğu için 🔔 kontrol lambası kırmızı renkte yanar veya yanıp söner.

Ön yolcu koltuğuna oturulduğunda 42 kontrol lambası kırmızı renkte yanar veya yanıp söner.

Yanması durumunda

Kontak açıldıktan sonra emniyet kemeri takılana kadar yanar.

Yanıp sönerse

Motor maksimum 100 saniye çalıştırıldıktan sonra emniyet kemerit takılana kadar.

Hava yastığı, kemer gerdiriciler ve koruyucu çubuklar

Kontrol lambası 🔍 kırmızı renkte yanar.

Kontak açıldığında kontrol lambası yaklaşık 4 saniye yanar. Yanmazsa, 4 saniye sonra sönerse veya sürüş sırasında yanarsa hava yastığı sisteminde, kemer gerdiriciler veya açılabilir koruyucu çubuklarında bir arıza vardır. Bir kaza anında hava yastıkları, kemer gerdiricileri ve koruyucu çubukları tetiklenmeyebilir.

Kemer gerdiricilerin hava yastıklarının veya açılabilir koruyucu çubukların bir defa devreye

girmesinin ardından işlevselliğinin sona ermesi 🔍 kontrol lambasının sürekli yanması ile gösterilir.

⚠️ Uyarı

Arızanın bir servis tarafından en kısa zamanda giderilmesini sağlayın.

Hava yastığı sistemi, kemer gerdiriciler 58, 55.

Devrilme koruma sistemi ➔ 45.

Hava yastığının devre dışı bırakılması

Kontrol lambası ⚠₂ sarı renkte yanar. Ön yolcu hava yastığı etkin konumdadır.

Kontrol lambası ⚠2 sarı renkte yanar. Ön yolcu hava yastığı devre dışı bırakılmıştır ➔ 63.

92 Göstergeler ve kumanda birimleri

Tehlike

Ön yolcu hava yastığı etkin konumdayken çocuk emniyet sistemi ile ön yolcu koltuğunda seyahat eden çocuk için çok ciddi yaralanma riski mevcuttur.

Ön yolcu hava yastığı devre dışı konumdayken ön koltukta yetişkin bir şahıs seyahat ettiğinde çok ciddi yaralanma riski mevcuttur.

Ateşleme sistemi

Kontrol lambası ➕ kırmızı renkte yanar.

Kontak açıldıktan sonra yanar, motor çalıştıktan kısa bir süre sonra söner.

Motor çalışırken yanarsa

Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş olabilir. Bir servise başvurun.

Arıza gösterge lambası

Kontrol lambası 📄 sarı renkte yanar veya yanıp söner.

Kontak açıldıktan sonra yanar, motor çalıştıktan kısa bir süre sonra söner.

Motor çalışırken yanarsa

Emisyon kontrol sisteminde arıza. Müsaade edilen emisyon sınırları aşılmış olabilir. En kısa zamanda bir servise başvurun.

Motor çalışırken yanıp sönerse

Katalitik konvertörde bir hasara yol açabilecek bir arıza. Kontrol lambasının yanıp sönmesi duruncaya kadar ayağınızı gaz pedalından çekin. En kısa zamanda bir servise başvurun.

Fren ve debriyaj sistemi

Kontrol lambası Ⓕ kırmızı renkte yanar.

Fren ve debriyaj hidroliği seviyesi çok düşük ➔ 200.

⚠️Uyari

Aracı durdurun. Seyahate devam etmeyin. Bir servise başvurun.

Kontak açıldığında, park (el) freni çekili ise kontrol lambası yanar 157.

Pedalı çalıştırın

Kontrol lambası ↘ sarı renkte yanar veya yanıp söner.

Yanması durumunda

Elektrikli park frenini çözmek için fren pedalına basılmalıdır ➔ 157.

Autostop modunda motoru çalıştırmak için debriyaj pedalına basılmalıdır. Stop-start sistemi 143.

Yanıp sönerse

Anahtar 17 ile motoru çalıştırmak için debriyaj pedalına basılmalıdır, 142.

Bazı versiyonlarda, Sürücü Bilgi Sisteminde debriyaj pedalına basılmasını belirten bir mesaj çıkar 104.

Elektrikli park freni

Kontrol lambası Ⓐ kırmızı renkte yanar veya yanıp söner.

Yanması durumunda

Elektrikli park freni devrededir → 157.

Yanıp sönerse

Elektrikli park freni tam olarak devreye girmemiş veya indirilmemiştir. Kontağı açın, fren pedalına basın ve elektrikli park frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. (P) yanıp sönmeye devam ederse aracı durdurun ve bir servise başvurun.

Elektrikli park freninde arıza

Kontrol lambası ⚫ sarı renkte yanar veya yanıp söner.

Yanması durumunda

Elektrikli park freni işlevini kısıtlı olarak yerine getirir. ➔ 157.

Yanıp sönerse

Elektrikli park freni servis modundadır. Aracı durdurun, işlevinin sıfırlanması için elektrikli park frenini devreye alın ve tekrar çözün.

⚠️ Uyari

Arızanın bir servis tarafından en kısa zamanda giderilmesini sağlayın.

Anti blokaj fren sistemi (ABS)

Kontrol lambası (ABS) sarı renkte yanar.

Kontak açıldıktan sonra birkaç saniyeliğine kontrol lambası kırmızı renkte yanar. Kontrol lambası söndüğünde sistem artık kullanıma hazırldır.

Kontrol lambasının birkaç saniye sonra sönmemesi veya sürüş esnasında yanması durumunda

ABS'de bir hata var demektir. Fren tertibatı bu durumda, ABS fonksiyonu devrede olmadan çalışır durumdadır. Anti blokaj fren sistemi (ABS) 156.

Vites yükseltme

Yakıt tasarrufu nedeniyle vites büyütme önerildiğinde bir kontrol lambası olarak yeşil yanar veya Sürücü Bilgi Sisteminde (DIC) daha yüksek bir vitesin rakamını belirten bir sembol ▲ gösterilir veya tam sayfa olarak açılır.

EcoFlex sürüş asistanı ➔ 97.

Servo direksiyon

Kontrol lambası Ⓔ! sari renkte yanar.

Direksiyon desteği azaldığında yanar

Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır. Sistem soğuduğunda kontrol lambası söner.

Stop-start sistemi ➔ 143.

94 Göstergeler ve kumanda birimleri

Direksiyon desteği devre dışı ise yanar

Servo direksiyon sisteminde arıza. Bir servise başvurun.

Şerit değiştirme uyarısı

Kontrol lambası lå yeşil yanar veya sarı renkte yanıp söner.

Sistem devrededir ve çalışmaya hazır konumdadır.

Sistem beklenmeyen (öncesinde sinyal verilmeden) şerit değişikliği tespit etmiş demektir.

Elektronik Stabilite Kontrolü kapalı

Kontrol lambası ### sarı renkte yanar. Sistem devre dışı kalır.

Elektronik stabilite kontrolü ve çekiş kontrol sistemi

Kontrol lambası ⚠ sarı renkte yanar veya yanıp söner.

Yanıp sönerse

Sistem etkin şekilde devrededir. Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.

Yanması durumunda

Sistemde arıza söz konusudur. Sürücü Bilgi Sisteminde (Driver Information Center) bir uyarı mesajı görüntülenir. Sürüşe devam edilebilir. Sistem çalışmadığında. Sürüş performansı yol yüzeyi şartlarına bağlı olarak kötüleşebilir.

Arızanın bir servis tarafından giderilmesini sağlayın.

Elektronik Stabilite Kontrolü (ESC) 160, Çekiş Kontrol Sistemi (TC) 159.

Çekiş kontrol sistemi kapalı

Kontrol lambası ⚙ sarı renkte yanar. Sistem devre dışı kalır.

Ön isitma

Kontrol lambası 00 sarı renkte yanar. Ön ısıtma etkinleştirilmiştir. Sadece dış hava sıcaklığının düşük olması durumunda etkinleşir.

Dizel partikül filtresi

Kontrol lambası ➕ sarı renkte yanar veya yanıp söner.

Dizel partikül filtresinin temizlenmesi gerekir.

Aracı ➕ sönene kadar sürmeye devam edin. Mümkünse motor devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.

Yanması durumunda

Dizel partikül filtresi tıkanmıştır. Temizleme işlemini en kısa zamanda başlatın.

Yanıp sönerse

Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini derhal başlatın.

Dizel partikül filtresi ➔ 147, Stop-start sistemi ➔ 143.

AdBlue

kontrol lambası sarı renkte yanıp söner.

AdBlue seviyesi düşük. Motorun çalışmasının engellenmemesi için AdBlue'yu kısa sürede doldurun.

AdBlue ↩ 148.

Lastik basıncı kontrol sistemi

Kontrol lambası (!) sarı renkte yanar veya yanıp söner.

Yanması durumunda

Lastik basınç kaybı. Aracı derhal durdurun ve lastik basıncını kontrol edin.

Yanıp sönerse

Sistemde hata vardır veya basınç sensörüne sahip olmayan bir lastik takılmıştır (örneğin yedek lastik).

60 - 90 saniye sonra kontrol lambası sürekli yanmaya devam eder. Bir servise başvurun.

Lastik basıncı kontrol sistemi ➔ 218.

Motor yağ basıncı

Kontrol lambası 🔔 kırmızı renkte yanar.

Kontak açıldıktan sonra yanar, motor çalıştıktan kısa bir süre sonra söner.

Motor çalışırken yanarsa

Dikkat

Motorun yağlanması kesilmiş olabilir. Bu durum motorun hasar görmesine veya tahrik tekerleklerinin bloke olmasına neden olabilir.

1. Debriyaj pedalına basın.

2. Vitesi boşa alın, seçme kolunu N konumuna getirin.

3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca çabuk şekilde akıcı trafikten uzaklaşın.

4. Kontağı kapatın.

⚠️ Uyari

Kontak kapalı iken frenleme ve direksiyon çevirmek için daha fazla kuvvet uygulamak gerekir. Autostop esnasında fren servo birimi hala çalışır durumda olacaktır.

Araç dururken anahtarı çıkartmayın, aksi takdirde direksiyon simidi kilidi beklenmedik bir şekilde kilitlenecektir.

Servise başvurmadan önce yağ seviyesini kontrol edin ➔ 197.

Düşük yakıt seviyesi

Kontrol lambası ● sarı renkte yanar veya yanıp söner.

96 Göstergeler ve kumanda birimleri

Yanması durumunda

Yakıt deposundaki yakıt seviyesi çok düşüktür.

Yanıp sönerse

Yakıt kalmamıştır. Vakit kaybetmeden yakıt doldurun. Hiçbir zaman depoyu tamamen boşaltmayın.

Dizel yakıt sistemi havasının alınması ⇨ 202.

Elektronik şifreli devre kesici (Immobilizer)

kontrol lambası sarı renkte yanıp söner.

Elektronik şifreli devre kesme sisteminde arıza var demektir. Motor çalıştırılamaz.

Dış aydınlatma

Kontrol lambası ≈0≤ yeşil renkte yanar.

Dış aydınlatma lamları (farlar) açık 115.

Uzun huzmeli far

Kontrol lambasi E D mavi renkte yanar.

Uzun huzmeli far açık iken veya selektör 117 veya uzun huzmeli far akıllı ışık menzili veya uzun huzmeli far asistanı açık iken yanar 119.

Uzun huzmeli far asistanı

Kontrol lambası ≡A yeşil renkte yanar.

Uzun huzmeli far asistanı veya akıllı ışık menzili etkin 117, 119.

Sürüşe duyarlı ön farlar (AFL)

Kontrol lambası ⚫ sarı renkte yanar veya yanıp söner.

Yanması durumunda

Sistemde hata olduğu anlamına gelir. Bir servise başvurun.

Yanıp sönerse

Sistem simetrik kısa huzmeli fara ayarlanmıştır.

Kontrol lambası 🔔 kontak açıldıktan sonra sistemin etkinleştirildiğini hatırlatmak için yaklaşık 4 saniye süresince yanıp söner ❄ 118.

Farın otomatik olarak açılması ⇨ 116.

Sis farı

Kontrol lambası 10 yeşil renkte yanar. Ön sis farları açık 123.

Arka sis lambası

Kontrol lambası 0 ≠ sarı renkte yanar. Arka sis lambası açık ➔ 124.

Kontrol lambası ⚙ beyaz veya yeşil renkte yanar.

Beyaz renkte yanarsa

Sistem etkin konumdadır.

Hız Sabitleme Sistemi aktif.

Cruise control ➔ 163.

Önde araç tespit edildi

Kontrol lambası ☑ yeşil renkte yanar. Önde aynı şeritte bir araç tespit edildi. Önden çarpışma alarmı 166.

Kapı açık

, bir kapı veya bagaj kapağı açıldığında Sürücü Bilgi Sisteminde (Driver Information Center) sembol olarak gösterilir.

Bilgi ekranı

Sürücü bilgi sistemi

Sürücü bilgi sistemi (Driver Information Centre) gösterge panelinde kilometre saati ile motor devir saati arasında bulunmaktadır.

Aşağıdaki ana menüler ekranda gösterilebilir ve dönüş sinyal kolundaki MENU düğmesine basarak seçilebilir. Menü sembolleri ekranın üst satırında gösterilir:

• Araç Bilgileri Menüsü
• Sürüş/Yakıt Bilgileri Menüsü/:\
  • ECO Bilgi Menüsü ECO

Gösterilen işlevlerden bazıları aracın sürüliyor veya duruyor olmasına bağlı olarak değişir. Bazı işlevler sadece araç sürüldüğünde kullanılabilir.

Araç ayarlarının kişiselleştirilmesi 105. Kayıtlı ayarlar 22.

Menü ve fonksiyonların seçimi

Sinyal kolu üzerindeki tuşlar ile menü ve fonksiyon seçilebilir.

Menüler arasında değişiklik yapmak veya bir alt menüden bir üst menüye geçmek için MENU tuşuna basın.

98 Göstergeler ve kumanda birimleri

Bir menü seçeneğini işaretlemek veya rakamsal bir değer ayarlamak için ayar çarkını çevirin.

Bir fonksiyonu seçmek veya bir mesajı onaylamak için SET/CLR tuşuna basın.

Araç Bilgileri Menüsü

MENU tuşuna basıp 📄 öğesini seçin.

Bir alt menüyü seçmek için ayar çarkını çevirin. Onaylamak için SET/CLR düğmesine basın.

İlgili alt menülerde belirtilen talimatları takip edin.

Versiyona bağlı olarak, olası alt menüler şunlardır:

• Birim: ekranda görüntülenen birimler değiştirilebilir
• Lastik Basıncı: sürüş esnasında tüm lastiklerin basınçlarını kontrol eder ➔ 218
• Lastik Yükü: o andaki lastik hava basıncına göre bir lastik hava basıncı kategorisi seçin ➔ 218

• Kalan Yağ Ömrü: motor yağının ve filtresinin ne zaman değiştirilmesi gerektiğini gösterir 88


• Hız Uyarısı: ayarlanmış olan hızın aşılması durumunda uyarı sesi etkinleştirilir
• Trafik işareti asistanı: güncel yol bölümünde tespit edilen trafik işaretlerini gösterir 180
  • Takip Mesaf.: önde giden araca olan mesafeyi gösterir ➔ 168

Sürüş/Yakıt Bilgileri Menüsü/:\

MENU tuşuna basıp / : \ öğesini seçin.

Bir sayfayı seçmek için ayar çarkını çevirin:

Sayfa 1:

• seyir kilometre sayacı 1
• ortalama tüketim 1
• ortalama hiz 1

Sayfa 2:

• seyir kilometre sayacı 2
• ortalama tüketim 2
• ortalama hiz 2

Sayfa 3:

• dijital hiz
• menzil

- anlık tüketim

Sayfa 1 ve sayfa 2 bilgileri kilometre次会议, ortalama tüketim ve ortalama hız için ayrı ayrı sıfırlanabilir, bu da farklı seyir bilgilerinin görüntülenmesini mümkün kılar. Dönüş sinyal kolundaki ayar çarkını çevirerek sayfaları seçin.

Seyir kilometre sayacı 1 veya 2

Seyir kilometre sayacı belirli bir sıfırlamadan sonra kaydedilen mesafeyi gösterir.

Seyir kilometre sayacı en fazla 2000 km'lik bir mesafeyi sayar ve ardından 0'dan tekrar başlar.

Dönüş sinyali kolu üzerindeki SET/CLR düğmesine birkaç saniye basarak veya seçili sayfa 1 veya 2 için hız göstergesi yanındaki sıfırlama düğmesine basarak seyir kilometre sayacını sıfırlayın.

Ortalama tüketim 1 veya 2

Ortalama yakıt tüketimi gösterilir. Ölçüm her zaman sıfırlanabilir ve varsayılan bir değerle yeniden başlar.

Sıfırlamak üzere seçilen sayfa 1 veya 2 için ayrı ayrı SET/CLR düğmesine birkaç saniyeliğine basın.

Ortalama hız 1 veya 2

Ortalama hız gösterilir. Ölçüm her an sıfırlanabilir.

Sırlamak üzere seçilen sayfa 1 veya 2 için ayrı ayrı SET/CLR düğmesine birkaç saniyeliğine basın.

Dijital hız

Anlık hız dijital olarak gösterilir.

Menzil

Menzil, depoda mevcut olan yakıt miktarı ile anlık tüketimden hesaplanır. Ortalama değerler ile gösterilir.

Yakıt ikmalinden sonra menzil kısa bir süre sonra otomatik olarak güncellenir.

Depodaki yakıt seviyesi düştüğünde ekranda bir mesaj görüntülenir.

Deponun hemen yeniden doldurulması gerektiğinide, bir uyarı mesajı görüntülenir.

Ayrıca, yakıt göstergesindeki • kontrol lambası yanar veya yanıp söner ➔ 95.

Anlık tüketim

Anlık yakıt tüketimi gösterilir.

ECO Bilgi Menüsü ECO

MENU tuşuna basıp ECO öğesini seçin.

Bir sayfayı seçmek için ayar çarkını çevirin:

- Vites değiştirme göstergesi: Güncel vites bir ok içinde gösterilir. Üstteki hane, yakıt tasarrufu için vites yükseltmeyi önerir.

Eco indeksi ekranı: Güncel yakıt tüketimi bir segmentli ekranda gösterilir. Tasarruflu bir sürüş için içi dolu bölümleri Eco alanında tutmak için sürüş tarzınızı adapte edin. Ne kadar fazla segmentin içi dolu ise, yakıt tüketimi de o kadar yüksek olur. Aynı anda güncel tüketim değeri de gösterilir.

- Ana Tüketiciler: Güncel olarak çalışmakta olan üst konfor tüketicileri alçalan sırada gösterilir. Yakıt tasarrufu potansiyeli gösterilir. Kapatılan bir tüketici listeden silinir ve tüketim değeri güncelleştirilir. Düzensiz sürüş koşullarında, ıstıtmalı arka cam, motor yükünü artırmak üzere otomatik olarak çalışır. Bu durumda, ıstıtmalı arka cam müşteri tarafından çalıştırılmadan en fazla enerji tüketen öğelerden biri olarak gösterilir.

- Tasarruf Eğilimi: Ortalama tüketimin 50 km'lik bir mesafedeki gelişmesini gösterir. İçi dolu segmentler tüketimi 5 km'lik adımlarla gösterirler ve arazi yapısı ile sürüş davranışının yakıt tüketimine olan etkisini belirtirler.

Grafik bilgi ekranı, Renkli bilgi ekranı

Araç konfigürasyonuna bağlı olarak araçta Grafik Bilgi Ekranı veya Renkli Bilgi Ekranı bulunur.

102 Göstergeler ve kumanda birimleri

Bilgi Ekranı Infotainment sisteminin üst tarafından gösterge tablosunda bulunur.

Grafik bilgi ekranı

Infotainment sistemine bağlı olarak grafik bilgi ekranının iki versiyonu bulunmaktadır.

20153

Grafik bilgi ekranı şu bilgileri görüntüler:

• saat → 83
• dış hava sıcaklığı ➔ 83
  • tarih ➔ 83
  • elektronik klima sistemi ayarları ⇨ 132
• Bilgi ve Eğlence sistemi, bkz. Bilgi ve Eğlence sistemi kullanma kılavuzu
• araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar ➔ 105

Renkli bilgi ekranı

Renkli bilgi ekranı aşağıdaki bilgileri renkli şekilde görüntüler:

• saat → 83
• dış hava sıcaklığı ➔ 83
  • tarih ➔ 83
  • elektronik klima sistemi ayarları ⇨ 132
• arka görüş kamerası ➔ 178
• Bilgi ve Eğlence sistemi, bkz. Bilgi ve Eğlence sistemi kullanma kılavuzu

• navigasyon, bkz. Bilgi ve Eğlence sistemi kullanma kılavuzu

• sistem ayarları

• araç mesajları ➔ 104
• araç ayarlarının kişiselleştirilmesi ile ilgili ayarlar ➔ 105

Bilgi türü ve nasıl gösterildiği aracın donanımına ve yapılan ayarlara bağlıdır.

Ayar ve menülerin seçimi

Menü ve ayarlara ekran vasıtasıyla erişilir.

CONFIG düğmesine basın: Ayarlar menü sayfası görüntülenir.

Aşağıdakileri yapmak için çok fonksiyonlu düğmeyi döndürün:

• Bir ayar veya değer seçmek.
• Bir menü seçeneğini seçmek.

Aşağıdakileri yapmak için çok fonksiyonlu düğmeye basın:

• Bir ayar veya değeri onaylamak.
• İşaretli seçeneği seçmek veya etkinleştirmek.
• Bir sistem fonksiyonunu açmak/kapatmak.

Şunları yapmak için BACK tuşuna basın:

• Değiştirmeden bir menüden veya ayardan çıkmak için.
• Alt bir menüden üst menü seviyesine dönmek.
• Karakter sıralamasındaki son karakteri silmek. Yapılan girişi tamamen silmek için, BACK tuşuna basın ve birkaç saniye basılı tutun.

Ayarlar menüsünden çıkmak için, BACK düğmesine tekrarlı şekilde basın veya değişiklikleri onayladıktan sonra CONFIG düğmesine basın.

Araç ayarlarının kişiselleştirilmesi 105.

Kayıtlı ayarlar ➔ 22.

104 Göstergeler ve kumanda birimleri

Araç mesajları

Mesajlar Sürücü Bilgi Sisteminde, bazı durumlarda uyarı ve sinyal sesi ile birlikte gösterilir.

Bir mesajı onaylamak için SET/CLR, MENU öğesine basın veya ayar düğmesini çevirin.

Sürücü Bilgi Sistemindeki mesajlar

Araç mesajları metin olarak görüntülenir. Metinlerdeki talimatları takip edin.

Renkli bilgi ekranındaki mesajlar

Bazı önemli mesajlar ayrıca Renkli bilgi ekranında da gösterilebilir. Bir mesajı onaylamak için çok fonksiyonlu düğmeye basın. Bazı mesajlar ekranda sadece birkaç saniye görüntülenir.

Uyarı sesleri

Motor çalıştırırken veya sürüş esnasında

Her seferinde sadece bir uyarı sesi duyulur.

Emniyet kemerlerinin bağlanmadığını bildiren uyarı sesi diğerlerine göre daha önceliklidir.

• Emniyet kemerinin takılmadığı uyarısı.
• Sürüşe başlarken bir kapının veya bagaj kapağının tam olarak kapanmadığı tespit edilirse.
• Açılır kumaş tavan tamamen açılmamış veya kapanmamışsa.
• Açılır kumaş tavan tamamen kapanmamışsa.
• Açılır kumaş tavanı çalıştırırken bagaj bölümü ayırcısı içe katlanmışsa.
• El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.
• Açılır kumaş tavanı çalıştırırken belirli bir hız aşılmışsa.

• Programlanmış bir hız değeri veya hız sınırı aşıldığında.

• Sürücü Bilgi Sisteminde bir uyarı mesajı görüntüleniyorsa.

• Park asistanı bir nesne tespit ettiğinde.
• Beklenmedik bir şerit değiştirme olursa.
• Dizel partikül filtresi maksimum dolum seviyesine ulaştığında.

Araç park edildiğinde ve/veya sürücü kapısı açıldığında

- Dış aydınlatma lambaları açık olduğunda.

Autostop esnasında

- Sürücü kapısı açıldığında.

Pil gücü

Araç aküsünün gücü zayıfladığında, Sürücü Bilgi Merkezinde (DIC) bir uyarı mesajı görünür.

1. Derhal, güvenli bir sürüş için gerekli olmayan, örn. koltuk ıstması, ıstmalı arka cam veya diğer ana tüketiciler gibi elektrik tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj cihazı kullanarak aküyü şarj edin.
   Motor, gerilimde bir düşme olmadan arka arkaya iki defa çalışabilirse, uyarı mesajı silinir.
   Araç aküsü şarj edilemiyorsa, arızanın bir servis tarafından giderilmesini sağlayın.

Araç ayarlarının kişiselleştirilmesi

Bilgi ekranında ayarların değiştirilmesi ile araç sürüş ayarları kişiselleştirilebilir.

Farklı sürücüler için olan bazı kişisel ayarlar araç anahtarına tek tek özel şekilde kaydedilebilir. Kayıtlı ayarlar 22.

Araç donanımlarına ve aracın kullanıldığı ülkeye özgü düzenlemelere bağlı olarak, aşağıda belirtilen fonksiyonlardan bazıları mevcut olmayabilir.

Bazı fonksiyonlar sadece motor çalışırken gösterilir veya etkinleştirilir.

Grafik bilgi ekranında kişisel ayarlar

CD 400plus/CD 400/CD 300

106 Göstergeler ve kumanda birimleri

CONFIG tuşuna basın. Ayarlar öğesi görüntülenir.

Çok fonksiyonlu düğmeyi çevirerek veya bastırarak aşağıdaki ayarlar seçilebilir:

• Spor modu ayarları
  • Diller (Languages)
• Saat Tarih
  • Radyo ayarları
• Telefon ayarları
• Araç ayarları

İlgili alt menülerde aşağıdaki belirtilen ayarlar değiştirilebilir:

Spor modu ayarları

Sürücü Sport sürüş modunda etkinleştirilen fonksiyonları seçebilir 161.

• Sportif süspansiyon: Süspansiyon daha sert hale getirilir.

• Sprtif aktrım mknizması perfrmansı: Gaz pedalı ve vites değiştirme daha hassas hale gelir.

• Sportif direksiyon: Direksiyon hidrolik desteği azaltılır.

• Ana cihaz arka ışık rengini değiştir: Gösterge aydınlatma rengini değiştirir.

Diller (Languages)

İstenilen lisan seçilebilir.

Saat Tarih

Bkz. 'Saat' 83.

Radyo ayarları

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Telefon ayarları

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Araç ayarları

• Klima ve hava kalitesi

Otomatik fan hızı: Otomatik modda klima sisteminin kabin hava akışı seviyesini değiştirir.

Klima kontrolü modu: Araç çalıştırılırken soğutma kompresörünün durumunu kontrol eder. Son ayar (önerilen) veya araç çalıştırıldığında daima AÇIK veya daima KAPALI.

Otomatik arka buğu çözme: Isıtmalı arka camı otomatik olarak etkinleştirir.

- Konfor ayarları

Sinyal sesi düzeyi: Uyarı seslerinin yüksekliğini değiştirir.

Srcü trifından kişiselleştirme: Kişiselleştirme fonksiyonunu etkinleştirir veya iptal eder.

- Park yardımı / Çarpişma algıla ması

Park yardımı: Ultrasonik sensörleri etkinleştirir veya iptal eder. Devreye sokma, bağlı römork kaplini var veya yokken seçilebilir.

Yan kör nokta uyarısı: Yan kör nokta alarm sisteminin ayarlarını değiştirir.

- Dış ortam aydınlatması

Arçtan inişte bekleme süresi: Çıkış aydınlatmasını etkinleştirir, iptal eder veya süresini değiştirir.

Kilit açıldığında dış aydınlatma: Giriş aydınlatmasını etkinleştirir veya iptal eder.

- Elektrikli kapı kilitleri

Otomatik kapı kilitleme: Kontağı kapattıktan sonra, otomatik kapı kilidi açma işlevini etkinleştirir veya iptal eder. Kontağı kapattıktan sonra, otomatik kapı kilitleme işlevini etkinleştirir veya iptal eder.

Kapı açıklken kilitlemeyi önle: Sürücü kapısı açık durumdayken otomatik kapı kilitleme fonksiyonunun etkin olup olmayacağını belirler.

Gecikmeli kapı kilitleme: Gecikmeli kapı kilitleme fonksiyonunu etkinleştirir veya iptal eder.

- Uzktn kilitleme, kilit açma, çlıştırma

Uzktn kilit açma geri bildirimi: Kilit açma esnasında dörtlü ikaz

108 Göstergeler ve kumanda birimleri

flaşörünün yanıp sönmesi fonksiyonunu etkinleştirir veya iptal eder.

Kapı kilitlerini uzaktan açma: Kilit açma esnasında sadece sürücü kapısı veya tüm kapıların kilitlerinin açılması arasında seçim yapar.

Kpıları otmtk yeniden kitleme: Kilitlerin çözülmesinden sonra araç kapılarının açılmaması üzerine otomatik tekrar kilitleme fonksiyonunu etkinleştirir veya iptal eder.

- Fabrika ayarlarını geri yükle Fabrika ayarlarını geri yükle: Tüm ayarları varsayılan ayarlara getirir.

Renkli bilgi ekranındaki ayarlar

Navi 950/Navi 650/CD 600

Yapılandırma menüsüne girmek için, Bilgi ve Eğlence sistemi ön yüzü üzerindeki CONFIG tuşuna basın.

Listede yukarı veya aşağı kaydırma için çok fonksiyonlu düğmeyi çevirin. Çok fonksiyonlu düğmeye basın (Navi 950 / Navi 650: dış halkaya basın) bir menü öğesini seçmek için.

• Spor Modu Profili
• Diller (Languages)
• Saat ve Tarih
• Radyo ayarları
• Telefon Ayarı
• Navigasyon Ayarları
• Ekran Ayarları
• Araç ayarları

İlgili alt menülerde aşağıdaki belirtilen ayarlar değiştirilebilir:

Spor Modu Profili

• Spor Performanslı Motor: Gaz pedalı ve vites değiştirme daha hassas hale gelir.
• Ana cihaz arka ışık rengini değiştir: Gösterge aydınlatma rengini değiştirir.
• Sportif süspansiyon: Süspansiyon daha sert hale getirilir.
• Sportif direksiyon: Direksiyon hidrolik desteği azaltılır.

Diller (Languages)

İstenilen lisan seçilebilir.

Saat ve Tarih

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Radyo ayarları

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Telefon Ayarı

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Navigasyon Ayarları

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Ekran Ayarları

• Ana Sayfa Menüsü:

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

- Arka Kamera Opsiyonu:

Arka kamera seçeneklerini ayarlamak için ➔ 178 basın.

- Ekran Kapalı:

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

- Harita Ayarları:

Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.

Araç ayarları

• Klima ve hava kalitesi

Otomatik fan hızı: Otomatik modda klima sisteminin kabin hava akışı seviyesini değiştirir.

Klima kontrolü modu: Araç çalıştırılırken soğutma kompresörünün durumunu kontrol eder. Son ayar (önerilen) veya araç çalıştırıldığında daima AÇIK veya daima KAPALI.

Otomatik arka buğu çözme: Isıtmalı arka camı otomatik olarak etkinleştirir.

- Konfor ayarları

Sinyal sesi düzeyi: Uyarı seslerinin yüksekliğini değiştirir.

Srcü trifından kişiselleştirme: Kişiselleştirme fonksiyonunu etkinleştirir veya iptal eder.

- Park yardımı / Çarpişma algılaması

Park yardımı: Ultrasonik sensörleri etkinleştirir veya iptal eder. Devreye sokma, bağlı römork kaplini var veya yokken seçilebilir.

Yan kör nokta uyarısı: Yan kör nokta alarm sistemini etkinleştirir veya devre dışı bırakır.

- Dış ortam aydınlatması

Kilit açıldığında dış aydınlatma: Giriş aydınlatmasını etkinleştirir veya iptal eder.

Arçtan inişte bekleme süresi: Çıkış aydınlatmasını etkinleştirir, iptal eder veya süresini değiştirir.

- Elektrikli kapı kilitleri

Kapı Kilitlenmesini Aç: Sürücü kapısı açık durumdayken otomatik kapı kilitleme fonksiyonunun etkin olup olmayacağını belirler.

Otomatik kapı kilitleme: Kontağı kapattıktan sonra, otomatik kapı kilidi açma işlevini etkinleştirir veya iptal eder. Kontağı kapattıktan sonra, otomatik kapı kilitleme işlevini etkinleştirir veya iptal eder.

Kapı Kilidi Gecikmesi: Gecikmeli kapı kilitleme fonksiyonunu etkinleştirir veya iptal eder.

- Uzktn kilitleme, kilit açma, çlıştırma

110 Göstergeler ve kumanda birimleri

Uzaktan klitleme geri bildirimi: Kilitleme esnasında dörtlü ikaz flaşörünün yanıp sönmesi fonksiyonunu etkinleştirir veya iptal eder.

Kapı kilitlerini uzaktan açma: Kilit açma esnasında dörtlü ikaz flaşörünün yanıp sönmesi fonksiyonunu etkinleştirir veya iptal eder.

Uzaktan Kapı Açma: Kilit açma esnasında sadece sürücü kapısı veya tüm kapıların kilitlerinin açılması arasında seçim yapar.

Açık Kapıları Uzaktan Yeniden Kilitle: Kilitlerin çözülmesinden sonra araç kapılarının açılmaması üzerine otomatik tekrar kilitleme fonksiyonunu etkinleştirir veya iptal eder.

- Fabrika ayarlarını geri yükle?: Tüm ayarları varsayılan ayarlara getirir.

Telematik hizmeti

OnStar

OnStar, entegre Wi-Fi bağlantı noktasına sahip kişisel bir bağlanırlık ve hizmet yardımcısıdır. OnStar servisi günde 24 saat, haftada yedi gün sunulmaktadır.

Not

OnStar bütün pazarlarda mevcut değildir. Daha fazla bilgi için, yetkili servis ile irtibata geçin.

Not

Mevcut ve kullanılabilir olması için, OnStar'ın geçerli bir OnStar aboneliği, çalışan araç elektrik sistemi, mobil servis ve GPS uydu bağlantısına ihtiyacı vardır.

OnStar servislerini etkinleştirmek ve bir hesap oluşturmak için, ☺ düğmesine basın ve bir danışmanla görüşün.

Aracın donanımına bağlı olarak aşağıdaki servisler mevcuttur:

• Aracın arızalanması halinde acil durum hizmetleri ve desteği
  • Wi-Fi Etkin Noktası

• Akıllı telefon uygulaması

• Uzaktan servisler, örn. aracın konumu, klakson ve ışıkların çalıştırılması, merkezi kilit sisteminin kontrolü
• Çalınan Araç Yardımı
• Araç arıza teşhisleri
• Varış Noktası İndirme

Not

On gün boyunca marşa basılmazsa, araçtaki OnStar modülü devre dışı kalır. Marşa basıldıktan sonra veri bağlantısı gerektiren işlevler tekrar mevcut olacaktır.

OnStar düğmeleri

Araç konumunu aktarılmasını devreye sokmak veya devreden çıkarmak için, ⭕ düğmesini bir mesaj duyulana dek basılı tutun.

Bir danışmandan gelen çağriya yanıt vermek veya böyle bir çağrıyı sonlandırmak için ® düğmesine basın.

Wi-Fi ayarlarına ulaşmak için Ⓧ düğmesine basın.

Hizmet Düğmesi

Bir danışmanla bağlantı kurmak için ® düğmesine basın.

SOS düğmesi

Özel eğitimli bir acil durum danışmanıyla acil durum bağlantısı kurmak için ☑ düğmesine basın.

LED ışığı

Yeşil: Sitem, araç konumu iletimi aktif durumda olacak şekilde hazırldır.

Yanıp sönen yeşil: Sistem çağrı esnasında.

Kırmızı: Bir sorun meydana gelmiş.

Sönük: Sitem, araç konumu iletimi aktif durumda olmayacak şekilde hazırldır veya sistem bekleme modundadır.

Kısa süreyle yanıp sönen kırmızı / yeşil: Araç konumunun iletimi devreden çıkarılmıştır.

OnStar servisleri

Genel hizmetler

Açılma saatleri, ilgi noktaları ve varış yerleri gibi konularda bilgiye veya aracın arızalanması, lastiğin patlaması ve yakıtın bitmesi vb. durumunda desteğe ihtiyacınız olduğu zaman bir danışman ile bağlantı kurmak için ⭕ düğmesine basın.

Acil durum hizmetleri

Acil bir durum olduğunda, düğmesine basın ve bir danışman ile görüşün. Ardından danışman acil durum veya yardım hizmet sağlayıcılarıyla temasa geçer ve onları aracınıza yönlendirir.

Hava yastıkları veya kemer gerdiricilerinin devreye girdiği bir kaza durumunda, otomatik bir acil durum

çağrısı gerçekleştirilir. Danışman, yardım gerekip gerekmediğini öğrenmek üzere derhal aracınızla bağlantıya geçer.

Wi-Fi Etkin Noktası

Aracın Wi-Fi etkin noktası 4G/LTE maksimum hızında bir internet bağlantısı sunar.

Not

Wi-Fi etkin noktası fonksiyonu bütün pazarlarda mevcut değildir.

Yedi adede kadar aygıt bağlanabilir.

Wi-Fi Etkin Noktası ile bir mobil cihaz bağlamak için:

1. düğmesine basın ve ardından Bilgi Ekranında Wi-Fi ayarlarını seçin. Görüntülenen ayarlar Wi-Fi Etkin Noktası adı (SSID), parola ve bağlantı tipini içerir.
2. Mobil cihazınızda bir Wi-Fi ağı araması başlatın.
3. Listeden araç bağlantı noktanızı (SSID) seçin.
4. İstendiğinde, mobil cihazınızdaki parolayı girin.

112 Göstergeler ve kumanda birimleri

Not

SSID veya parolayı değiştirmek için, basın ve bir danışmanla konuşun veya hesabınızda oturum açın.

Wi-Fi Etkin Noktası fonksiyonunu kapatmak için, bir danışmanı aramak üzere ☑ düğmesine basın.

Akıllı telefon uygulaması

myOpel akıllı telefon uygulamasıyla, bazı araç fonksiyonları uzaktan çalıştırılabilir.

Aşağıdaki fonksiyonlar mevcuttur:

• Aracı kilitleme veya kilitlerini açma.
• Klaksonu çalma veya ışıkları yanıp söndürme.
• Yakıt seviyesi, motor yağı ömrü ve lastik basıncını (sadece lastik basıncı kontrol sistemi ile) kontrol etme.
• Tümleşik navigasyon sistemiyle donatılmışsa, navigasyon hedefini aracını gönderme.
• Aracı harita üzerinde konumlandırma.
• Wi-Fi ayarlarını yönetme.

Bu işlevleri kullanmak için

App Store® veya Google Play™ Mağazasından uygulamayı indirin.

Uzaktan kumanda

İstendiği takdirde, herhangi bir telefonla bir danışmanı arayabilirsiniz ve o da belli araç fonksiyonlarını uzaktan çalıştırabilir. İlgili OnStar telefon numarasını ülkeye özel web sitemizde bulabilirsiniz.

Aşağıdaki fonksiyonlar mevcuttur:

• Aracı kilitleme veya kilitlerini açma.
• Araç konumuyla ilgili bilgi sağlama.
• Klaksonu çalma veya ışıkları yanıp söndürme.

Çalınan Araç Yardımı

Eğer araç çalındıysa, hırsızlığı yetkili mercilere bildirme ve OnStar çalınan araç yardımı talep etme. Herhangi bir telefon kullanarak bir danışmanı arayın. İlgili OnStar telefon numarasını ülkeye özel web sitemizde bulabilirsiniz.

Aracın yerini bulmak ve kurtarmak için OnStar destek verebilir.

Hırsızlık Uyarısı

Hırsızlık alarm sistemi tetiklendiğinde, OnStar'a bir bildirim gönderilir. Ardından kısa mesaj veya e-posta yoluyla bu olay hakkında bilgilendirilirsiniz.

Tekrar çalıştırma koruması

Uzaktan sinyaller göndererek, OnStar aracın bir kez kapatıldıktan sonra tekrar çalıştırılmasını önleyebilir.

İsteğe Bağlı Arıza Teşhisi

Herhangi bir zamanda, örn. araçta bir araç mesajı görüntülediği takdirde, bir danışmanla görüşmek ve sorunu doğrudan belirlemek üzere gerçek zamanlı bir arıza teşhisi kontrol yapılmasını istemek için düğmesine basın. Sonuçlara bağlı olarak, danışman size daha fazla destek sağlayacaktır.

Arıza teşhis raporu

Araç arıza teşhisi verilerini otomatik olarak OnStar'a iletir ve o da size ve tercih ettiğiniz atölyeye aylık bir e-posta raporu gönderir.

Not

Atölye bildirim fonksiyonu hesabınızdan devreden çıkarılabilir.

Rapor, aracın motor, şanzıman, hava yastıkları, ABS ve diğer önemli sistemler gibi kilit çalışma sistemlerinin durumunu içerir. Ayrıca, olası bakım öğeleri ve lastik basıncı (sadece lastik basıncı kontrol sistemi ile) ile ilgili bilgiler de sağlar.

Bilgilere daha ayrıntılı bir şekilde bakmak için, e-posta içindeki bağlantıyı seçin ve hesabınızda oturum açın.

Varış Noktası İndirme

İstenen bir hedef navigasyon sistemine doğrudan yüklenebilir.

Bir danışmanı aramak ve hedef veya ilgi noktasını anlatmak için ③ düğmesine basın.

Danışman herhangi bir adresi veya ilgi noktasını arayabilir ve hedefi doğrudan tümleşik navigasyon sistemine gönderebilir.

OnStar ayarları

OnStar PIN

Tüm OnStar servislerine tam erişim sağlamak için dört haneli bir PIN gereklidir. PIN'in, bir danışmanla yapılan ilk görüşmede kişiselleştirilmesi gerekir.

PIN'i değiştirmek için, bir danışmanı aramak üzere Ⓞ düğmesine basın.

Hesap verileri

Bir OnStar abonesinin bütün verilerin depolandığı bir hesabı bulunur. Hesap bilgilerinde değişiklik talep etmek için, düğmesine basın ve bir danışmanla konuşun veya hesabınızda oturum açın.

OnStar servisi başka bir araçta kullanılıyorsa, düğmesine basın ve hesabın yeni araca aktarılmasını talep edin.

Not

Herhangi bir durumda, aracın hurdaya çıkarılması, satılması veya başka bir şekilde nakledilmesi halinde, OnStar'ı derhal değişiklikler hakkında bilgilendirin ve bu araçtaki OnStar servisini sonlandırın.

Araç konumu

Araç konumu, servis talep edildiğinde veya başlatıldığında OnStar'a aktarılır. Bilgi Ekranındaki bir mesaj bu aktarım hakkında bilgi verir.

Araç konumunun aktarılmasını devreye sokmak veya devreden çıkarmak için, düğmesini sesli bir mesaj duyulana kadar basılı tutun.

Devreden çıkma, durum ışığının kısa bir süre kırmızı ve yeşil renkte yanıp sönmesiyle ve araç her çalıştırıldığında belirtilir.

Not

Araç konumunun iletimi devreden çıkarılırsa, bazı servisler kullanılmayabilir.

Not

Acil bir durumda aracın konumuna OnStar'dan her zaman ulaşılabilir.

Gizlilik politikasını hesabınızda bulabilirsiniz.

Yazılım güncellemeleri

OnStar yazılım güncellemelerini başka uyarı veya onay olmaksızın uzaktan gerçekleştirilir. Bu

114 Göstergeler ve kumanda birimleri

güncellemeler, aracın emniyet ve güvenliği veya çalışmasını iyileştirmek veya korumak içindir. Bu güncellemeler gizlilik konularıyla ilgili olabilir. Gizlilik politikasını hesabınızda bulabilirsiniz.

Aydınlatma

Dış aydınlatma 115

Aydınlatma anahtarı 115

Otomatik far açma fonksiyonu . 116

Uzun huzmeli far 117

Uzun huzmeli far asistanı ..... 117

Selektör 118

Far seviye ayarlaması 118

Yurtdışı seyahatinde farlar ..... 118

Gündüz sürüş farları 119

Sürüşe duyarlı ön farlar (AFL) . 119

Dörtlü ikaz flaşörü 123

Dönüş ve şerit değiştirme sinyalleri 123

Ön sis farları 123

Arka sis lambaları 124

Park lambalari 124

Geri vites lambası 124

Buğulu lamba kapakları ..... 124

İç aydınlatma 125

Gösterge paneli aydınlatması .. 125

Dahili lambalar 125

Okuma lambaları 126

Güneşliklerde bulunan aydınlatma lambası 126

Aydınlatma ile ilgili önemli özellikler 126

Giriş aydınlatması 126

Araçtan çıkış aydınlatması ..... 127

Akü boşalma emniyeti 127

Dış aydınlatma

Aydınlatma anahtarı

Aydınlatma anahtarını çevirin:

0 : ışıklar kapalı

: park lambalari

D : farlar

Kontrol lambasi ➞ 96.

116 Aydınlatma

Otomatik far açma fonksiyonlu aydınlatma anahtarı

Aydınlatma anahtarını çevirin:

AUTO : farın otomatik olarak açılması: Araç dışındaki aydınlik durumuna bağlı olarak kısa huzmeli farlar otomatik olarak açılır veya kapatılır.

: otomatik far açma sisteminin etkinleştirilmesi veya devre dışı bırakılması. Düğme AUTO konumuna geri döner.

: park lambalari

≡D : farlar

Sürücü Bilgi Sistemindeki bir durum mesajı, otomatik ışık kontrolünün mevcut durumunu gösterir.

Kontak açıldığında otomatik far açma fonksiyonu etkindir.

Farlar açık olduğunda, yanar. Kontrol lambası 96.

Arka lambalar

Arka lambalar, farlar ve park lambaları ile birlikte yanar.

Bagaj kapağı çerçevesindeki ilave lambalar

Arka lambalar ve dörtlü ikaz flaşörlerinden oluşan ilave arka lamba grupları bagaj kapağı çerçevesinde bulunur. Lambalar etkinleştirildiğinde ve bagaj kapağı açıldığında yanarlar. Ilave arka lambalar sadece bagaj kapağı açıldığında konum lambaları olarak işlev görmek üzere tasarlanmıştır. Sürüş sırasında kullanılmamalıdırlar.

Otomatik far açma fonksiyonu

Otomatik far açma fonksiyonu etkinleştirildiğinde, motor çalışır konumdayken sistem araç dışındaki aydınlık durumuna ve yağmur sensörü sisteminin verdiği bilgilere bağlı olarak gündüz sürüş farı ve kısa huzmeli far arasında seçim yapar.

Gündüz sürüş farı 119.

Kısa huzmeli farın otomatik olarak açılması

Araç dışındaki aydınlık durumu düşük olduğunda kısa huzmeli farlar yanar.

Ayrıca, ön cam silecekleri birden fazla çalıştırılırsa farlar yanar.

Tünel tespit özelliği

Bir tünele girildiğinde, kısa huzmeli farlar derhal yanar.

Sürüşe duyarlı ön farlar (AFL) 119.

Uzun huzmeli far

Kısa huzmeli fardan uzun huzmeli fara geçmek için kolu ileri doğru itin.

Kısa huzmeli fara geçmek için kolu tekrar ileri doğru itin veya direksiyona doğru çekin.

Uzun huzmeli far asistanı

Halojen farlı versiyon için tanım. Sürüşe duyarlı ön farlarla uzun hüzmeli far asistanı 119.

Bu özellik gece sürüşlerde ve araç hızı saatte 40 km/saat'in üzerindeyken uzun huzmeli farın temel araç farı olarak çalışmasını sağlar.

Şu durumlarda kısa huzmeli fara geçilir:

• Bir sensör karşıdan gelen veya öndeki araçları tespit edince.
• Araç hızı saatte 20 km'den daha düşük olduğunda.
• Karlı veya sisli havalarda.
• Şehir içi alanlarda.

Belirtilen bu durumların ortadan kalkması durumunda sistem tekrar uzun huzmeli fara geçer.

Etkinleştirilmesi

Uzun huzmeli far asistanını etkinleştirmek için 40 km/s üzerindeki bir hızda gösterge koluna iki defa basın.

Yeşil kontrol lambası ≡ uzun huzmeli far asistanı etkin durumdayken sürekli yanar, mavi kontrol lambası ≡ uzun huzmeli far açık durumdayken yanar.

Kontrol lambasi ≡ 96.

Devre dışı bırakılması

Gösterge koluna bir defa basın. Ön sis farları çalıştırıldığında da devre dışı bırakılır.

118 Aydınlatma

Uzun huzmeli far açıkken selektör yapılırsa uzun huzmeli far asistanı devre dışı bırakılır.

Uzun huzmeli far kapalıyken selektör yapılırsa uzun huzmeli far asistanı devrede kalır.

Uzun huzmeli far asistanının en son ayarları kontak tekrar açıldığında devam eder.

Selektör

Selektörü ektikleştirmek için kolu direksiyona doğru çekin.

Far seviye ayarlaması

Manuel far seviye ayarlaması

Far seviyesini araç yüküne uyacak şekilde ayarlamak için: Ayar düğmesini İD istenilen konuma çevirin.

0 : ön koltuklar dolu
1 : tüm koltuklar dolu
2 : tüm koltuklar dolu ve bagaj bölmesinde yük var
3 : sürücü koltuğu dolu ve bagaj bölmesinde yük var.

Dinamik otomatik far seviye ayarlaması 119.

Yurtdışı seyahatinde farlar

Asimetrik kısa huzmeli far, yolun ön yolcu tarafından görüş alanını arttırır.

Trafiğin soldan aktığı ülkelerde karşıdan gelen araç sürücülerinin gözlerinin kamaşmaması için far seviyesini ayarlayın.

Halojen far sistemli araçlar

Ön farların ayarlanmaları gerekmez.

Xenon far sistemli araçlar

1. Kontak anahtarı takılı.

2. Dönüş sinyali kolunu çekin ve tutun (ön far selektörü).

3. Kontağı açın.

4. Yaklaşık 5 saniye sonra kontrol lambası ☑ yanıp sönmeye başlar ve akustik bir sinyal duyulur.

Kontrol lambasi ⓕ 96.

Kontak her açıldığında, 8 kontrol lambası hatırlatma amacıyla yaklaşık 4 saniye yanıp söner.

Devre dışı bırakmak için, yukarıda açıklanan aynı işlemi kullanın. Bu işlev devre dışı bırakıldığında kontrol lambası 8 yanıp sönmez.

Gündüz sürüş farları

Gündüz sürüş farı aracın gün ışığında fark edilebilirliğini arttırır.

Kontak açılınca bunlar otomatik olarak yanar.

Araç otomatik far açma fonksiyonu ile donatılmış ise, aydınlatma koşullarına ve yağmur sensörü sistemi tarafından verilen bilgilere bağlı olarak, sistem gündüz sürüş fari ve kısa/uzun huzmeli far arasında otomatik olarak geçiş yapar. Farın otomatik olarak açılması 116.

Sürüşe duyarlı ön farlar (AFL)

Sürüşe duyarlı ön farlar (AFL) fonksiyonu sadece Bi-Xenon farlara sahip modellerde mevcuttur. Far aydınlatma mesafesi, ışık dağılımı ve ışık gücü araç dışındaki aydınlık durumuna, hava şartlarına ve yol şartlarına göre değişkenlik gösterir.

Aydınlatma ayar düğmesi AUTO konumundayken tüm aydınlatma fonksiyonları devrededir.

Pozisyon 📄D aydınlatma anahtarı ile aşağıdaki işlevler mevcuttur:

• dinamik viraj aydınlatması
• manevra lambasi
  • geri vites aydınlatma modu
• dinamik otomatik far seviye ayarlaması

"Playstreet" aydinlatma modu

Saatte yaklaşık 30 km'ye kadar olan düşük hızlarda otomatik olarak etkinleştirilir. Işık huzmesi yola doğru 8°lik bir açıyla çevirilir.

"Town" aydinlatma modu

Saatte yaklaşık 40 ile 55 km arasındaki hızlarda ve ışık sensörü tarafından sokak lambaları tespit edildiğinde yanar. Aydınlatma dağıtımı arttığıında far aydınlatma mesafesi azaltılır.

"Country" aydinlatma modu

Saatte 55 ile 115 km arasındaki hızlarda otomatik olarak etkinleştirilir. Işık huzmesi ve ışığın parlaklığı aracın sol ve sağ tarafından farklı olur.

Saatte 115 km'nin üzerindek hızlarda ve nispeten daha düşük direksiyon hareketleri tespit edildiğinde otomatik olarak etkinleştirilir. Bir gecikmeden sonra veya araç aniden hızlandığında devreye girer. Işık huzmesi daha uzun ve daha parlaktır.

120 Aydınlatma

Kötü hava koşullarında aydınlatma modu

Yağmur sensörü yağmurun yağmaya başladığı n tespit ettiğinde veya silecekler durmadan çalışmaya başladığı, saate yaklaşık 70 km'ye kadar olan hızlarda otomatik olarak etkinleştirilir. Aracın görüş alanının durumuna bağlı olarak far aydınlatma mesafesi, ışık dağılımı ve ışık kuvveti değişkenlik gösterir.

Dinamik viraj aydınlatması

Işık huzmesi, direksiyon simidi konumuna ve hızba bağlı olarak döner ve virajda daha iyileştirilmiş bir aydınlatma sağlar.

Kontrol lambasi ⚫ 96.

Manevra lambası

Dar dönüş alanlarında veya tam tur dönüşlerde direksiyon açısına ve dönüş sinyal lambasına bağlı olarak ilave sol veya sağ reflektör devreye girer. Bu reflektör yolu sağ köşeden sürüş istikametinde aydınlatır. Bu mod saatte 40 km'ye kadar olan hızlarda etkinleştirilir.

Kontrol lambasi ⚫ 96.

Geri vites aydınlatma modu

Farlar açık ve geri vites takılı konumdaysa her iki köşe lambaları yanar. Araç geri vitesten çıkarıldıktan sonra veya ileri yönde saatte 17 kilometreden daha yüksek bir hız ile seyahat edildiğinde lambalar 20 saniye daha yanmaya devam eder.

Uzun hüzmeli far asistanı

Bu özellik gece sürüşlerde ve araç hızı saatte 40 km'nin üzerindeyken uzun huzmeli farın temel araç farı olarak kullanılmasını sağlar.

Şu durumlarda kısa huzmeli fara geçilir:

• Ön camdaki kamera karşıdan gelen veya önden giden başka bir aracın ışığını algıladığında.
• Araç hızı saatte 20 km'den daha düşük olduğunda.
• Karlı veya sisli havalarda.
• Şehir içi alanlarda.

Belirtilen bu durumların ortadan kalkması durumunda sistem tekrar uzun huzmeli fara geçer.

Etkinleştirilmesi

Uzun huzmeli far asistanını etkinleştirmek için 40 km/saat üzerindeki bir hızda gösterge koluna iki defa basın.

Yeşil kontrol lambası ≡ uzun huzmeli far asistanı etkin durumdayken sürekli yanar, mavi kontrol lambası ≡ uzun huzmeli far açık durumdayken yanar.

Kontrol lambasi ≡ 96.

Devre dışı bırakılması

Gösterge koluna bir defa basın. Ön sis farları çalıştırıldığında da devre dışı bırakılır.

Uzun huzmeli far açıkken selektör yapılırsa uzun huzmeli far asistanı devre dışı bırakılır.

Uzun huzmeli far kapalıyken selektör yapılırsa uzun huzmeli far asistanı devrede kalmaya devam eder.

Kontak açıldıktan sonra uzun huzmeli far yardımı daima aktiftir.

Otomatik uzun huzmeli far etkinleştirmeli akıllı ışık yönlendirme

Akıllı ışık menzili ayarı Bi-Xenon farların özelliklerini kullanarak kısa huzmeli farın ışık menzilini 400 m'ye kadar uzatır ve ayrıca öndeki veya karşıdan gelen sürücülerin gözlerini kamaştırmadan veya trafiği rahatsız etmeden otomatik uzun huzmeli farları etkinleştirir.

Ön camdaki ön kamera aşağıda belirtilen kısıtlamaları tespit ettiğinde, göz kamaştırmayı önlemek için uzun huzmeli far kapatılır ve kısa huzmeli farın menzili azaltılır:

• Önde giden bir araç algılandığında.
• Yaklaşmakta olan bir araç algılandığında.
• Şehre girildiğinde.
• Karli veya sisli havalarda.

Belirtilen bu durumların ortadan kalkması durumunda sistem tekrar uzun huzmeli fara geçer.

Sistem etkin ise, ön kamera aracın önündeki alanı denetler ve hemen hemen her koşulda maksimum sürücü görüşü ve optimum ışık dağılımı sağlar.

Otomatik uzun huzmeli far etkinleştirmeli akıllı ışık yönlendirme, dolayısıyla klasik kısa ve uzun huzmeler arasındaki farkı, ışık menzilinde, dağılımında ve yoğunluğunda büyük değişiklikler yapmadan azaltır.

122 Aydınlatma

Özel bir topografik değerlendirme fonksiyonu ile önde hareket eden arka ışığı algılayarak yokuşlarda ve eğimlerde önde giden araçları tespit eder. Sistem ışık seviyesinin yüksekliğini öndeki yolda göz kamaştırmayacak optimum bir aydınlatma sağlayacak şekilde ayarlar.
Etkinleştirilmesi

Gösterge koluna iki kez basıldığında, akıllı ışık yönlendirme ve otomatik uzun huzmeli far etkinleştirme birlikte açılır. Kontak açık iken çalıştırılabilirler.
Otomatik uzun huzmeli far 40 km/saat üzerinde bir hızda çalışır ve 20 km/saat altında kapanır. Akıllı ışık yönlendirme 55 km/saat üzerinde çalışır.
Yeşil kontrol lambası bu işlev etkin durumdayken sürekli yanar, mavi kontrol lambası uzun huzmeli far otomatik olarak çalıştığında yanar.

Devre dışı bırakılması

Gösterge koluna bir defa basın. Ön sis farları çalıştırıldığında da devre dışı bırakılır.

Dinamik otomatik far seviye ayarlaması

Karşıdan gelen araç sürücülerinin gözlerinin kamaşmasının engellenmesi için ön ve arka akslardan ölçülen eğim bilgileri, hızlanma veya yavaşlama ve araç hızı bilgilerine bağlı olarak far yükseklik seviyesi otomatik olarak ayarlanır.

Sürüşe duyarlı ön farlarda (AFL) arıza

Sürüşe duyarlı ön far sisteminde bir hata tespit edildiğinde sistem karşıdan gelen araç sürücülerinin gözlerinin kamaşmasını engellemek için varsayılan ilk ayar konumuna geçer. Eğer bu mümkün değilse ilgili far otomatik olarak kapatılır. Ancak, her şartta en azından bir far açık konumda kalır. Sürücü Bilgi Sisteminde bir uyarı görüntülenir.

Dörtlü ikaz flaşörü

⚠ tuşuna basarak çalıştırılır. Hava yastığının açıldığı bir kaza durumunda dörtlü ikaz flaşörleri otomatik olarak açılır.

Dönüş ve şerit değiştirme sinyalleri

Kol yukarı : Sağ sinyal doğru Kol aşağı doğru : Sol sinyal

Baskı noktasının ötesine doğru bastırıldığında sinyal lambası sürekli olarak çalışır. Direksiyonun geri çevrilmesiyle sinyal lambası otomatik olarak söner.

Örn. şerit değiştirirken üç kez yanıp sönmesi için, kolu direnç hissedene kadar bastırın ve ardından bırakın.

Bir römork bağlandığında, kol direnç hissedilene kadar basılıp bırakıldığında alt adet dönüş sinyali yanıp sönmesi devreye sokulur.

Daha uzun süreli sinyal vermek için kolu hissedilir direnç noktasına kadar bastırın ve bu durumda tutun.

Kolu önceki konumuna getirerek dönüş sinyallerini manuel olarak kapatın.

Ön sis farları

≠D tuşuna basarak çalıştırılır.

124 Aydınlatma

Aydınlatma ayar düğmesi AUTO konumundayken: Ön sis farları açıldığında kısa huzmeli farlar da otomatik olarak açılacaktır.

Arka sis lambaları

Q‡ tuşuna basarak çalıştırılır.

Aydınlatma ayar düğmesi AUTO konumundayken: Arka sis lambaları açıldığında kısa huzmeli farlar da otomatik olarak açılacaktır.

Aydınlatma ayar düğmesi konumundayken: Arka sis lambası sadece ön sis farları ile birlikte açılabilir.

Karavan/römork kullanımında aracın arka sis lambaları devre dışı bırakılır.

Park lambaları

Araç park halindeyken sol veya sağ taraftaki park lambaları devreye sokulabilir:

1. Kontağı kapatın.
2. Dönüş sinyal kolunu tamamen yukarıya (sağ park lambası için) veya aşağıya (sol park lambası için) çekin.

Onay için bir sinyal sesi duyulur ve göstergedeki kontrol lambası yanar.

Geri vites lambası

Geri vites lambası, kontak açıklken ve araç geri vitesteyken yanar.

Buğulu lamba kapakları

Lamba kapaklarının iç kısmı yağmurlu ve soğuk havalarda, aşırı yağmurda veya aracın yıkanmasına bağlı olarak kısa süreli olarak buğulanabilir. Kapaklardaki buğu kısa süre sonra kendiliğinden kaybolur, buğunun kaybolmasını hızlandırmak için aydınlatmayı açın.

İç aydınlatma

Gösterge paneli aydınlatması

Dış aydınlatma lambaları açık olduğunda aşağıdaki lambaların parlaklığı ayarlanabilir:

• gösterge panosu aydınlatması
• ortam ışığı
• tavan lambasi
• Bilgi ekranı
• aydınlatılan düğmeler ve çalışma elemanları

İstenilen parlaklık derecesine ulaşılana kadar ayar düğmesini ⚫ çevirin.

Işık sensörlü araçlarda, parlaklık sadece dış lambalar açık ise ve ışık sensörü gece koşulları tespit ettiğinde ayarlanabilir.

Dahili lambalar

Araca binerken ve araçtan çıkarken ön ve arka aydınlatma lambaları otomatik olarak açılır ve kısa süre sonra söner.

Not

Hava yastığının açıldığı bir kaza durumunda araç içindeki ön aydınlatma lambaları otomatik olarak açılır.

Ön aydınlatma lambası

İki pozisyonlu kumanda düğmesini kullanın:

: otomatik çalışma fonksiyonu kapatılabilir ve açılabilir

işareti olan : açık kısmə basın

işareti olan : kapalı kısmə basın

Tavan lambası

İç aydınlatma ünitesi içinde bulunan spot lamba farlar açıldığında yanar.

126 Aydınlatma

Ortam ışığı

Ortam ışığı, kapılardaki ve vites kolunun çevresindeki dolaylı ışıkları içerir.

Ortam ışığı ve gösterge panosu aydınlatması ⚙ döner tekeri kullanılarak kısılabilir ➔ 125.

Giriş aydınlatması ➔ 126 ve Araçtan çıkış aydınlatması ➔ 127 ile de etkinleştirilebilir.

Okuma lambaları

Aydınlatma lambalarındaki ⚙ ve ⚙ düğmelerine basılarak çalıştırılır.

Güneşliklerde bulunan aydınlatma lambası

Kapak açıldığında yanar.

Aydınlatma ile ilgili önemli özellikler

Giriş aydınlatması

Karşılama aydınlatması

Araç radyo frekanslı uzaktan kumanda ile açıldığında, aşağıdaki lambalar kısa bir süre için yanarlar:

• farlar
• arka lambalar
• plaka lambalari
• gösterge paneli aydınlatması
• iç lambalar
  • zemin aydınlatma lambası

Bazı işlevler sadece karanlıkta çalışır ve aracın bulunmasını kolaylaştırır.

Kontak anahtarı 1. konuma çevrilir çevrilmez ilgili aydınlatma lambaları söner ➔ 142.

Aşağıdaki aydınlatma birimleri sürücü kapısı açıldığında ilaveten yanar:

• bazı düğmelerin yanması

• Sürücü Bilgi Sistemi

• kapı iç cebi aydınlatma lambası

• konsol ışıkları

Bu işlevin etkinleşmesi, devreden çıkarılması ve süresi, Bilgi ekranından değiştirilebilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

Ayarlar kullanılan anahtar içine kaydedilebilir ➔ 22.

Araçtan çıkış aydınlatması

Aşağıda listelenen lambalar anahtar kontaktan çıkarıldıktan sonra yanar:

• iç lambalar
• gösterge panosu aydınlatması (sadece karanlıkta)
• kapı ve konsol ışıkları
  • zemin aydınlatma lambası

Bir gecikme ile otomatik olarak kapanırlar ve sürücü kapısı açıldığında yeniden etkinleşirler.

Farlar, arka lambalar, plaka aydınlatması araçtan çıkıldıktan sonra yolun aydınlatılması için belli bir süre yanar (bu süre ayarlanabilir).

Yol aydınlatma

Farlar, arka lambalar, plaka aydınlatması araçtan çıkıldıktan sonra yolun aydınlatılması için belli bir süre yanar (bu süre ayarlanabilir).

Etkinleştirilmesi

1. Kontağı kapatın
2. Kontak anahtarını çıkarın
3. Sürücü kapısını açın
4. Sinyal kolunu direksiyona doğru çekin
5. Sürücü kapısını kapatın

Sürücü kapısı kapatılmazsa, ışık iki dakika sonra söner.

Anahtarın kontak kilidine sokulması veya sürücü kapısı açık iken dönüş sinyal kolunun direksiyon simidine doğru tekrar çekilmesi ile çıkış aydınlatması derhal kapanır.

Bu işlevin etkinleşmesi, devreden çıkarılması ve süresi, Bilgi ekranından değiştirilebilir. Araç ayarlarının kişiselleştirilmesi 105.

Ayarlar kullanılan anahtar içine kaydedilebilir ➔ 22.

Akü boşalma emniyeti

Araç aküsü şarj durumu fonksiyonu

Bu fonksiyon kontrol edilebilir güç çıkışına ve optimum güç dağılım özelliğine sahip bir jeneratör sayesinde uzun araç aküsü ömrünü garanti eder.

Sürüş esansında araç aküsünün boşalmasını engellemek için aşağıdaki sistemlerin fonksiyonları iki aşamalı olarak kısıtlanır ve son olarak ilgili sistemler devre dışı bırakılır:

• ilave isitici
• ısıtmalı arka cam ve aynalar

128 Aydınlatma

• isitmalı koltuklar
  • fan
  İkinci aşamada, araç aküsü koruyucu mekanizmanın etkinleştirildiğini bildiren mesaj Sürücü Bilgi Sisteminde görüntülenir.

Elektrikli lambaların kapatılması

Kontak kapatıldığında araç aküsünün boşalmasını engellemek için bazı iç aydınlatma lambaları belli bir sürenin ardından otomatik olarak tapatılır.

Klima Sistemi

Klima Sistemi 129

Isıtma ve havalandırma

sistemi 129

Elektronik klima sistemi ..... 132

Ilave isitici 137

Havalandırma çıkışları 137

Ayarlanabilir havalandırma

çıkışları 137

Sabit havalandırma çıkışları .... 138

Bakım 138

Hava girişi 138

Polen filtresi 138

Klimanın düzenli kullanımı ..... 138

Servis 138

Klima Sistemi

Isıtma ve havalandırma sistemi

• sıcaklık
• hava dağıtım
• fan hızı
• buğudan ve buzdan arındırma
  Isitmali arka cam ➕ 35.

Sıcaklık

kırmızı alan : sıcak

mavi alan : soğuk

Isıtma kapasitesi, motor ısınıncaya kadar tamamen temin edilemez.

Hava dağıtım

: ön cama ve ön yan camlara
- : ayarlanabilen havalandırma çıkışları üzerinden baş bölgesine
: ayak boşluğuna ve ön cama

Bütün kombinasyonlar mümkündür.

Fan hızı

Hava akışı kontrol düğmesini istenen hıza getirin.

130 Klima Sistemi

Buğudan ve buzdan arındırma

• tuşuna basın: Fan otomatik olarak en yüksek devir sayısına geçer, hava dağıtımı ön cama yönlendirilir.
• Sıcaklığı en sıcak konuma ayarlayın.
• Arka cam isiticisini açın.
• Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara doğru yönlendirin.

Klima sistemi

Isıtma ve havalandırma sistemine ek olarak klima sistemi ayrıca şu kumanda birimlerine de sahiptir:

: soğutma
: hava sirkülasyonu

Isitmalı koltuklar 📋 55, Isitmalı direksiyon simidi 🔒 80.

Soğutma

Soğutmak için ⚙ üzerine basın.

Düğmedeki LED, aktivasyonu belirtmek için yanar. Soğutma sadece motor çalışıyor ve klima sistemi fanı açık ise çalışır.

Soğutmayı kapatmak için yeniden düğmesine basın.

Klima sistemi, dış hava sıcaklığı donma noktasının hafifçe üzerinde olduğunda havayı soğutur ve nemini alır (kurutur). Bu yüzden aracın altından yoğuşma suyu damlayabilir.

Soğutma veya kurutma gerekmediği zaman, yakıt tasarrufu sağlamak için soğutma sistemini kapatın. Devreye giren soğutma Otomatik Durdurmaları engelleyebilir.

Stop-start sistemi ➔ 143.

Hava sirkülasyon sistemi

Hava sirkülasyonu modunu çalıştırmak için ☑ düğmesine basın. Düğmedeki LED, aktivasyonu belirtmek için yanar.

Hava sirkülasyonu modunu devreden çıkarmak için 📄 tuşuna tekrar basın.

⚠️Uyari

Hava sirkülasyon sistemi açıldığında araç dışındaki taze havanın araç içine girişi en aza indirilir. Soğutma fonksiyonu devreye alınmadan hava sirkülasyon modu seçilirse havadaki nem oranı artar, camlar içerden buğulanabilir. Zaman geçtikçe araç içerisindeki hava kalitesi bozulur, bu durum araç içinde bulunanların yorgunluk belirtileri göstermesine yol açabilir.

Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön cam dışarıdan buğulanabilir. Ön cam dıştan buğulanırsa, ön cam sileceklerini çalıştırıp ■ devre dışı bırakın.

Maksimum soğutma

Isinan havanın dışarı çıkabilmesi için camları kısa süreliğine açın.

• Soğutma modunu ⚙️ açın.
• Hava devirdaim (resirkülasyon) sistemini 📄 açın.
• Hava dağıtım düğmesine basin.
• Sıcaklığı en soğuk konuma ayarlayın.
• Fan hızını en yüksek seviyeye getirin.
• Tüm havalandırma çıkışlarını açın.

132 Klima Sistemi

Camların buğudan ve buzdan arındırılması

• tuşuna basın; fan otomatik olarak en yüksek devir sayısına geçer, hava dağıtımı ön cama yönlendirilir.
• Sıcaklığı en sıcak konuma ayarlayın.
• Arka cam isiticisini açın.
• Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara doğru yönlendirin.

Not

Motor çalışırken tuşuna basılırsa, düğmesine yeniden basılana kadar, Autostop engellenir.

Fan açık ve motor çalışırken düğmesine basılırsa, düğmesine tekrar basılana veya fan kapatılana kadar Otomatik Durdurma engellenir.

Motor Autostop durumunda iken, düğmesine basıldığında, motor otomatik olarak yeniden çalışır.

Motor Autostop durumunda ve fan açıklken düğmesine basılırsa, motor otomatik olarak yeniden çalışır.

Stop-start sistemi ➔ 143.

Elektronik klima sistemi

Çift bölgeli klima sistemi sürücü ve ön yolcu bölümlerine ayrı ayrı iklimlendirme yapılabilmesini sağlar.

Otomatik modda sıcaklık, fan hızı ve hava dağıtımı otomatik olarak düzenlenir.

• sürücü tarafındanı sıcaklık
• hava dağıtım
• fan hızı
• ön yolcu tarafından sıcaklık

: soğutma

AUTO : otomatik mod

: manuel hava devridaim modu (resirkülasyon)

: buğudan ve buzdan arındırma

Isitmalı arka cam ➕ 35, Isitmalı koltuklar ➕ 55, Havalandırmalı koltuklar ➕ 55, Isitmalı direksiyon ➕ 80.

Klima sistemi ayarları grafik bilgi ekranında veya versiyona bağlı olarak renkli bilgi ekranında gösterilir. Ayar değişiklikleri her iki ekranda da kısa bir süre için görünür ve o anda görüntülenmekte olan menünün üzerini kapatır.

Elektronik klima sisteminin tüm fonksiyonları sadece motor çalışırken etkindir.

Otomatik mod AUTO

Maksimum düzeyde konfor için temel ayar:

• AUTO düğmesine basın; hava dağıtım ve fan hızı otomatik olarak ayarlanır.

• Otomatik modda optimum hava dağıtımı sağlamak için tüm havalandırma çıkışlarını açın.

• Optimum soğutma ve buğu giderme için ⚙️ üzerine basın. Düğmedeki LED, aktivasyonu belirtmek için yanar.

• Sürücü ve ön yolcu için olan iki ayrı sıcaklık değerini sol ve sağ döner düğmelerle seçin. Sıcaklığın 22 °C olarak ayarlanması önerilir.

Açılır kumaş tavan açıldığında Klima sistemi otomatik modu değişen iklim ortamına göre uyarlar.

Otomatik moddaki fan hızı ayarları Ayarlar menüsünde değiştirilebilir.

Araç ayarlarının kişiselleştirilmesi 105.

Sıcaklık ön ayarı

Sıcaklıkları istenen değere ayarlayın.

134 Klima Sistemi

Sıcaklık minimum Lo olarak ayarlandığında, soğutma açıldığında, klima sistemi maksimum soğutma seviyesinde çalışır.

Sıcaklık maksimum Hi olarak ayarlandığında klima sistemi maksimum ısıtma seviyesinde çalışır.

Not

✿ açıksa, istenen kabin sıcaklığının azaltılması motorun Autostop'tan yeniden başlamasına veya Autostop'un engellemesine neden olabilir.

Stop-start sistemi ➔ 143.

Camların buğudan ve buzdan arındırılması

• basin. Düğmedeki LED, aktivasyonu belirtmek için yanar.
• Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek hız kademesinde çalışır.
• Arka cam ıstıcısını açın.
• Önceki moda geri dönmek için, tuşuna basın. Yeniden otomatik moduna geçmek için: AUTO tuşuna basın.

Otomatik arka cam ıstması, Bilgi Ekranı'ndaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

Not

Motor çalışırken tuşuna basılırsa, düğmesine yeniden basılana kadar, Autostop engellenir.

Fan açık ve motor çalışırken düğmesine basılırsa, düğmesine tekrar basılana veya fan kapatılana kadar Otomatik Durdurma engellenir.

Motor Autostop durumunda iken, düğmesine basıldığında, motor otomatik olarak yeniden çalışır.

Motor Autostop durumunda ve fan açıklken düğmesine basılırsa, motor otomatik olarak yeniden çalışır.

Stop-start sistemi ↩ 143.

Manuel ayarlar

Klima kontrol sistemi ayarları tuşların ve döner düğmenin kullanılması ile aşağıda anlatılan şekilde değiştirilebilir. Herhangi bir ayar değişikliği otomatik modu iptal edecektir.

Fan hızı

Resimde gösterildiği gibi, fanın hızını azaltmak için alt düğmeye ve yükseltmek için de üst düğmeye basın. Fan hızı kademesi ekranda rakamlar ile gösterilir.

Alt tuşa daha uzun basıldığında: fan ve soğutma kapatılır.

Üst tuşa daha uzun basıldığında: fan maksimum hız ile çalışır.

Otomatik çalıştırma moduna geri dönmek için: AUTO tuşuna basın.

Hava dağıtımı ı, ı, ı

İstenen ayar işlemi için uygun düğmeye basın. Basılan tuşun etkinleştirildiği tuş üzerindeki LED ışığının yanması ile anlaşılır.

: ön cama ve ön kapı camlarına, (camların buğulanmasını önlemek için arka planda klima çalışır)
→: ayarlanabilen havalandırma çıkışları üzerinden baş bölgesine
: ayak boşluğuna ve ön cama Bütün kombinasyonlar mümkündür. Otomatik hava dağıtımına geri dönmek için: AUTO tuşuna basın.

Soğutma

Soğutmak için ⚙ üzerine basın. Düğmedeki LED, aktivasyonu belirtmek için yanar. Soğutma sadece motor çalışıyor ve klima sistemi fanı açık ise çalışır.

Soğutmayı kapatmak için yeniden ❄ düğmesine basın.

Klima sistemi dış hava sıcaklığı belli bir seviyenin üzerinde olduğunda havayı soğutur ve nemini alır (kurutur). Bu yüzden aracın altından yoğuşma suyu damlayabilir.

Soğutma veya kurutma gerekmediği zaman, yakıt tasarrufu sağlamak için soğutma sistemini kapatın. Soğutma sistemi kapatıldığında, klima sistemi bir Autostop esnasında motorun yeniden çalıştırılmasını talep etmez. İstisna: buz çözme sistemi devreye girer ve 0 °C'nin üzerindeki dış hava sıcaklığı yeniden başlatma talep eder.

Stop-start sistemi 143.

Soğutma çalıştırıldığında ekranda ACON veya kapatıldığında ACOFF görüntülenir.

Motor çalıştırıldıktan sonra soğutma işleminin devreye sokulması veya devreden çıkarılması,

Bilgi Ekranı'ndaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

Hava devirdaim (resirkülasyon) modu

Hava sirkülasyonu modunu çalıştırmak için ◎ düğmesine basın. Düğmedeki LED, aktivasyonu belirtmek için yanar.

Sirkülasyon modunu devre dışı bırakmak için 📄 düğmesine yeniden basın.

⚠️Uyari

Hava sirkülasyon sistemi açıldığında araç dışındaki taze havanın araç içine girişi en aza indirilir. Soğutma fonksiyonu devreye alınmadan hava sirkülasyon modu seçilirse havadaki nem oranı artar, camlar içerden buğulanabilir. Zaman geçtikçe araç içerisindeki hava kalitesi bozulur, bu durum araç içinde bulunanların yorgunluk belirtileri göstermesine yol açabilir.

Sıcak ve çok nemli hava koşullarında, üzerine soğuk hava yöneltildiğinde ön cam dışarıdan buğulanabilir. Ön cam dıştan buğulanırsa, ön cam sileceklerini çalıştırıp ♦ devre dışı bırakın.

Temel ayarlar

Bazı ayarlar, Bilgi Ekranındaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

İlave ısitici

Isitici

Quickheat yolcu bölümünün otomatik olarak hızlica ısıtılmasını sağlayan elektrikli ilave bir ısıticıdır.

Havalandırma çıkışları

Ayarlanabilir havalandırma çıkışları

Soğutma aktif konumdayken en az bir havalandırma çıkışı açık olmalıdır.

Havalandırma çıkışını açmak için, ayar çarkını daha büyük ■ sembolüne çevirin. Ayar düğmesini çevirerek havalandırma çıkışından gelen havanın yoğunluğunu ayarlayın.

Kanatçıkları döndürerek ve yatırarak hava akım yönünü ayarlayın.

Havalandırma çıkışını kapatmak için, ayar çarkını daha küçük ■ sembolüne çevirin.

⚠️ Uyarı

Havalandırma çıkışlarına ait kanatların üzerine herhangi bir şey koymayın. Kaza halinde hasar ve yaralanma tehlikesi mevcuttur.

Sabit havalandırma çıkışları

Ön camın önünde, yan camların önünde ve ayak bölgesinde ilave hava çıkışları bulunur.

Bakım

Hava girişi

Motor bölümünde ön camın ön tarafından hava girişleri tıkalı olmamalıdır, hava girişinin sağlanması için temiz tutulmalıdır. Gerektiğinde yapraklar, pislikler veya kar birikintileri temizlenmelidir.

Polen filtresi

Dışarıdan gelen hava içerisindeki toz, kurum, çiçek tozları ve sporlar polen filtresi ile temizlenir.

Klimanın düzenli kullanımı

Klima sisteminin devamlı surette randımanlı çalışmasını temin etmek amacıyla, hava durumuna ve zamana bakılmaksızın klimanın ayda bir kez birkaç dakika çalıştırılması gerekir. Soğutma fonksiyonunun düşük dış hava sıcaklıklarında çalıştırılması mümkün değildir.

Servis

Optimum soğutma performansı için klima sisteminin aracın trafiğe çıkışının üçüncü yıldan itibaren düzenli olarak yılda bir kez kontrol ettirilmesini tavsiye ederiz. Bu kontrol aşağıdaki noktaları da içermelidir:

• fonksiyon ve basınç testi
• isitma fonksiyonu
• kaçak kontrolü
  • v kayışları kontrolü
• yoğusturucu (kondansatör) ve buharlaştırıcının (evaparatör) temizlenmesi
  • performans kontrolü

Not

R-134a soğutma maddesi florlu sera gazları içerir.

Sürüş ve kullanım

Sürüşle ilgili hatırlatmalar ..... 141

Aracın kontrolü 141

Direksiyon kullanımı 141

Yerden yükseklik 141

Çalıştırma ve kullanım ...... 142

İlk sürüş 142

Kontak anahtarı konumları ..... 142

Tutulan güç çıkışı 142

Motorun çalıştırılması ...... 142

Yakıt kesme 143

Stop-start sistemi 143

Park etme 145

Motor egzozu 147

Dizel partikül filtresi 147

Manuel vites değiştirme modu . 153

Elektronik kontrollü sürüş programları 153

Ariza 154

Güç kaynağı kesintisi 154

Manuel şanzıman 155

Frenler 156

Anti blokaj fren sistemi (ABS) .. 156

El freni 157

Fren asistanı 158

Yokuşta kalkış desteği ..... 159

Sürüş kontrol sistemleri ...... 159

Çekiş kontrol sistemi 159

Elektronik Stabilite Kontrolü .... 160

İnteraktif Sürüş Sistemi ..... 161

Sürücü destek sistemleri ..... 163

Hiz Sabitleme Sistemi (Cruise control) 163

Hız sınırlayıcı 165

Önden çarpışma alarmı ...... 166

Öndeki Mesafe Göstergesi ..... 168

Park Asistanı 169

Yan kör nokta alarmı 176

Arka görüş kamerası 178

Trafik işareti desteği 180

Şerit değiştirme uyarısı ...... 183

Yakıt 184

Benzinli motorlar için yakıt ..... 184

Dizel motorlar için yakıt ...... 185

Yakıt doldurma 186

Yakıt tüketimi - CO₂-emisyonları 188

Römork çekme 189

Genel Bilgiler 189

Sürüş özellikleri, çekme ile ilgili

tavsiyeler 189

Römork/karavan çekme ..... 189

Karavan/römork çekme ekipmanı 190

Sürüşle ilgili hatırlatmalar

Aracın kontrolü

Aracı motoru çalıştırmadan rölantide sürmeyin (Autostop esnasında sürülebilir)

Bu takdirde ünitelerden birçoğu (örneğin; fren gücü takviyesi, elektro servo direksiyon) çalışmaz. Bu şekilde sürüş hem sizin için hem de başkaları için tehlikelidir. Autostop esnasında tüm sistemler çalışır, fakat servo direksiyon yardımı kontrollü olarak azaltılır ve hız düşürülür. Stop-start sistemi 143.

Rölanti yükseltme

Akü zayıf olduğundan şarj edilmesi gerekiyorsa, jeneratörün gücünün yükseltilmesi gerekir. Buna duyulabilen bir rölanti yükseltmesi ile erişilir. Sürücü Bilgi Sisteminde bir mesaj görüntülenir.

Pedallar

Pedalların altına kayarak pedal hareketini kısıtlayabilecek herhangi bir eşyayı ayak bölümüne koymayın.

Sadece sürücü tarafına tam oturan ve tespit elemanlarıyla sabitlenen zemin paspasları kullanın.

Direksiyon kullanımı

Motor durduğu için veya bir sistem arızası nedeniyle servo direksiyon kullanım yardımı kesilirse, araç yönlendirilebilir ama daha fazla çaba gerektirebilir.

Kontrol lambasi ⭕! ➔ 93.

Dikkat

Hidrolik servo direksiyonla donatılmış araçlar: Direksiyon tur dönüşünü tamamlayana kadar döndürülür ve 15 saniyeden daha fazla bu konumda tutulursa, hidrolik direksiyon sisteminde hasar oluşabilir ve hidrolik direksiyon yardımcısı kaybı olabilir.

Yerden yükseklik

İndirgenmiş yerden yükseklik nedeniyle, araç yüküne ve şasi görünümüne bağlı olarak araç zarar görebilir. Dik yollarda, otopark giriş ve çıkışlarında, yüksek bordürler ve bozuk yüzeylerde çok dikkatli olun ve aracı yavaş kullanın. Mümkünse, bordür veya bozuk yüzeylerde üzerinde giderken, tekerlekleri birbiri ardına çapraz olarak kullanın.

Çalıştırma ve kullanım

İlk sürüş

İlk sürüslerde gerekmedikçe çok sert frenlemeler yapmayın.

İlk sürüş esnasında egzoz sistemindeki gres ve yağ buharlaşmasından dolayı egzozda duman oluşabilir. İlk sürüşün ardından aracı açık mekanlarda parkedin ve oluşabilecek dumanı solumamaya dikkat edin.

İlk sürüş esnasında yakıt ve motor yağı tüketimi diğer zamanlara kıyasla nispeten daha çoktur ve dizel partikül filtresi temizleme işleminin daha sık yapılması gerekebilir. Araç aküsünün şarj etmesi için Autostop engellenir. Dizel partikül filtresi 147.

Kontak anahtarı konumları

0 : kontak kapalı
1 : direksiyon kilidi açık, ateşleme kapalı
2 : kontak açık, dizel motorda: ön isıtma
3 : motorun çalıştırılması

Tutulan güç çıkışı

Aşağıdaki elektronik sistemler, sürücü kapısı açılncaya kadar veya kontak kapatıldıktan sonra en fazla 10 dakika süreyle çalışabilir:

• elektrik kumandalı camlar
- aksesuar prizleri

Motorun çalıştırılması

Manuel şanzıman: Debriyaj pedalına basın.

Otomatik şanzıman: Fren pedalına basın ve vites kolunu P veya N konumuna getirin.

Gaz pedalına basmayın.

Dizel motorlar: ön ısıtma için anahtarı 🔒 kontrol lambası sönene kadar 2 konumuna çevirin.

Anahtarı 3 konuma çevirin ve bırakın: Motor çalıştığı sürece sistem otomatik bir prosedür olarak marş

motorunu kısa bir bekleme süresinin ardından çalıştırır, bkz. 'Otomatik marş motoru kontrolü'.

Yeniden çalıştırmadan önce veya motoru durdurmak için kontak anahtarını 0 konumuna geri getirin.

Autostop esnasında, motoru çalıştırmak için debriyaj pedalına basılabilir.

Aracın düşük sıcaklıklarda çalıştırılması

Araç ilave ısitıcı olmadan dizel motorlarda -25 °C ve benzinli motorlarda -30 °C'ye kadar çalıştırılabilir. Bunun için doğru viskozitede motor yağı, doğru yakıt, servisi yapılmış ve araç aküsünün şarjının yeterli olması gerekir. Sıcaklık -30 °C'nin altında ise, otomatik şanzımanın ısınması yakl. 5 dakika sürer. Vites kolu P konumunda olmalıdır.

Otomatik marş motoru kontrolü

Bu fonksiyon motor start sürecini kontrol eder. Sürücü kontak anahtarını 3. konumda tutmak zorunda kalmaz. Devreye girdiğinde

motor çalışır konuma gelene kadar sistem otomatik olarak ateşleme yapar. Kontrol prosedürü dolayısıyla motor çalıştırma işlemi kısa bir bekleme süresinin ardından gerçekleşir.

Motorun çalıştırılamama sebepleri şunlar olabilir:

• Debriyaj pedalının basılmaması (manuel şanzımanda).
• Fren pedalına basılmaması ve vites kolunun P veya N konumuna getirilmemesi (otomatik şanzıman).
• Zaman aşımı.

Turbo motor isinması

Motor çalıştırıldığında kullanılabilir torku kısa bir süre için sınırlı olabilir, bu durum özellikle soğuk motor için geçerlidir. Bu sınırlama yağlama sisteminin motoru tamamen koruyabilmesi için gereklidir.

Yakıt kesme

Örneğin uzun rampa inerken araç vitesse takılı ama gaz pedalına basılmıyorsa, aşırı devirlenme sırasında yakıt beslemesi otomatik olarak kesilir.

Sürüş koşullarına bağlı olarak yakıt kesme işlemi aktif olmaktan çıkarılabilir.

Stop-start sistemi

Stop-start sistemi yakıt tasarrufu sağlanması ve egzoz salınımlarının azaltılmasına yardımcı olur. Koşullar izin verirse, araç bir düşük hızda ise veya durduğunda motoru kapatır, örneğin trafik ışıklarında veya trafik sıkışmasında. Debriyaja basılır basılmaz motoru otomatik olarak çalıştırır. Bir araç aküsü sensörü sayesinde Autostop sadece araç aküsünü yeniden marş etmek için yeterli derecede şarlı ise gerçekleşir.

144 Sürüş ve kullanım

Etkinleştirilmesi

Stop-start sistemi motor marş edildiğinde, araç kalktığında ve ileride bu bölümde verilen koşullar yerine getirildiğinde kullanılabilir.

Devre dışı bırakılması

Stop-start sistemini eco düğmesine basarak elle devre dışı bırakın. Düğmedeki LED'in sönmesi devre dışı bırakıldığını gösterir.

Autostop

Araç bir düşük hızda ise veya duruyorsa, bir Autostop etkinleştirmek için:

• Debriyaj pedalına basın.
• Vites değiştirme kolunu boşa getirin.
• Debriyaj pedalını bırakın.

Kontak açık kalır, fakat motor kapanır.

Autostop motor devir saatindeki konumundaki ibrede bir AUTOSTOP ile gösterilir.

Bir Autostop esnasında, ısıtma ve frenleme performansı muhafaza edilecektir.

Dikkat

Bir Autostop sırasında servo direksiyon yardımı azalabilir.

Autostop koşulları

Stop-start sistemi aşağıdaki koşulların her birini kontrol eder:

• Stop-start sistemi manuel olarak devre dışı bırakılmadı.
• Kaput tamamen kapalı.
• Sürücü kapısı kapalı veya sürücü emniyet kemeri bağlı.
• Araç aküsü yeterli derecede şarj edilmiş ve durumu iyi.
• Motor isinmiş.
• Motor soğutma suyu sıcaklığı çok yüksek değil.
• Motor egzozu sıcaklığı yüksek değil, örn. yüksek motor gücünde sürdürkten sonra.
• Ortam sıcaklığı -5 °C'ın üzerinde.
• Klima sistemi Autostop'a izin verir.

• Fren vakumu yeterli.

• Dizel partikül filtresinin kendi kendini temizleme işlevi etkin değil.

• Araç en son Autostop'tan beri en az yürüyüş hızında sürülüyor.

Yerine getirilmezse, Autostop engellenir.

Bazı klima sistemi komponentleri Autostop işlevini önleyebilir. Daha ayrıntılı bilgi için 'Klima sistemi' bölümüne bakınız 132.

Otoyolda sürdükten hemen sonra, bir Autostop önlenebilir.

İlk sürüş ➔ 142.

Araç aküsü boşalma emniyeti Motorda güvenli kalkışlar sağlamak için, stop-start sistemine çeşitli akü boşalmasını önleme özellikleri eklenmiştir.

Güç tasarrufu önlemleri

Autostop esnasında, yardımcı elektrikli ısıtıcı veya arka cam rezistansı gibi çeşitli elektrikli işlevler devre dışıdır veya güç tasarruf moduna getirilir. Güç tassarrufu için klima sistemindeki fanın hızı düşürülür.

Motorun sürücü tarafından yeniden çalıştırılması

Motoru tekrar çalıştırmak için debriyaj pedalına basın.

Motor startı, takometredeki rölanti hızı ibresinin konumu ile gösterilir.

Vites kolu, önce debriyaja basılmadan boştan çıkartılırsa, kontrol göstergesi ↘ yanar veya Sürücü Bilgi Merkezinde (DIC) bir sembol olarak gösterilir.

Kontrol lambasi ↘ 92.

Motorun stop-start sistemi tarafından yeniden çalıştırılması

Otomatik olarak yeniden çalıştırmayı etkinleştirmek için vites kolu boşta olmalıdır.

Autostop esnasında aşağıdaki koşullardan biri oluştuğunda, motor otomatik olarak stop-start sistemi tarafından başlatılır:

• Stop-start sistemi manuel olarak devre dışı bırakıldı.
• Kaput açıldı.

• Sürücü emniyet kemeri çözüldü ve sürücü kapısı açıldı.

• Motor sıcaklığı çok düşük.

• Araç aküsünün şarj seviyesi tanımlanmış bir seviyenin altında.
• Fren vakumu yeterli değil.
• Araç en az yürüme hızında sürüüyor.
• Klima sistemi motorun çalışmasını talep etti.
• Klima elle çalıştırıldı.

Kaput tam olarak kapalı değilse, sürücü bilgi sisteminde (DIC) bir uyarı mesajı görünür.

Güç çıkışına bir elektrikli aksesuar, örneğin CD çalar, bağlı ise, yeniden çalışmada hafif bir güç düşümü algılanabilir.

Park etme

⚠️ Uyarı

- Aracı, kolay tutuşur bir yüzeye park etmeyin. Egzoz sisteminin yüksek sıcaklığı, yüzeyi tutuşturabilir.

• Park frenini daima çekin. Manuel park frenini (el freni) daima, açma düğmesine bastırmadan sıkıca çekin.
  Yokuş aşağı veya yokuş yukarı durumlarda mümkün olduğunca sıkı çekin.
  Çalıştırma kuvvetini azaltmak için aynı zamanda da fren pedalına basın.
  Elektrikli park frenli araçlarda, (P) anahtarını yaklaşık bir saniye çekin.
  Kontrol lambası (P) yandığında elektrikli park freni uygulanır 92.
• Motoru durdurun.
• Düz yolda veya yokuş yukarı durumda, kontak anahtarını çıkarmadan önce vitesi birinci vitesse alın veya vites kolunu P konumuna getirin. Yokuş yukarı durumda ayrıca ön tekerleklerin kaldırıma doğru bakmamasını sağlayın.
  Araç yokuş aşağı duruyorsa, kontak anahtarını çıkarmadan

önce aracı geri vitesse alın veya vites kolunu P konumuna getirin. Ön tekerleklerin kaldırıma doğru bakmasını sağlayın.

- Camları ve açılır kumaş tavanı kapatın.

- Kontak anahtarını çıkarın. Direksiyon simidi kilidinin yerine oturması hissedilinceye kadar direksiyonu çevirin.

Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites kolu P konumunda çıkartılabilir.

• Aracı kilitleyin.
• Hırsızlık alarm sisteminin etkinleştirin.
• Motor soğutma vantilatörü motor stop edildikten sonra da çalışmaya devam edebilir 196.

Dikkat

Yüksek motor devir sayılarından veya yüksek motor yükünden sonra, turbo şarji korumak için motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide çalıştırın.

Not

Hava yastığının açıldığı bir kaza durumunda eğer araç belli bir süre sonra durursa motor otomatik olarak durdurulur.

Motor egzozu

Tehlike

Motor egzoz gazlarında, renksiz ve kokusuz olan karbon monoksit (CO) bulunur. Kesinlikle solunmamalıdır.

Egzoz gazları aracın içine girerse camları açın. Arıza nedeninin bir servis tarafından giderilmesini sağlayın.

Bagaj kapağı açık olarak seyahat etmekten kaçının. Aksi takdirde egzoz gazları araç içerisinde girebilir.

Dizel partikül filtresi

Otomatik temizleme işlemi

Dizel partikül filtresi, motor egzoz gazındaki zararlı kurum partiküllerini filtreler. Sistem, sürüş esnasında kendiliğinden devreye giren otomatik temizleme fonksiyonuna sahiptir. Filtre, filtrelenen kurum partiküllerinin yüksek sıcaklıkta yakılmasıyla belli aralıklarla temizlenir. Bu işlem belirli sürüş koşullarında otomatik olarak çalışmaya başlar ve 25 dakika kadar sürebilir. Bu işlem genelde yedi ile on iki dakika arası sürer. Autostop kullanılamaz ve yakıt tüketimi bu süre içerisinde daha yüksek olabilir. Ortaya çıkan koku ve duman oluşumu normaldir.

Sistemin temizlenmesi gerekiyor

Belirli koşullarda, örn. kısa mesafeli sürüşlerde, sistem kendini otomatik olarak temizlemez.

Filtrenin temizlenmesi gerekiyorsa ve bir önceki sürüş şartları otomatik temizleme için elverişli değilse, bu

durum ➕ öğesinin yanmasıyla gösterilir ve Sürücü Bilgi Sisteminde bir uyarı mesajı görüntülenir.

Dizel partikül filtresi dolduğunda bir uyarı mesajıyla birlikte 33 yanar. Temizleme işlemini en kısa zamanda başlatın.

Dizel partikül filtresi maksimum dolum seviyesine ulaştığında, bir uyarı mesajıyla birlikte 📋 yanıp söner. Motorda hasar oluşmasını engellemek için temizleme işlemini derhal başlatın.

Kendi kendini temizleme işlemini etkinleştirme

Temizleme işlemini başlatmak için, sürüşe devam edin, motor devir sayısını dakikada 2.000 devirin altına düşürmeyin. Gerekirse vites küçültün. Dizel partikül filtresi temizleme işlemi başlar.

Temizleme işlemi yüksek motor devirleri ve yüklerinde daha hızlı tamamlanır.

Otomatik temizleme işlemi sona erdiginde, kontrol lambası 📋 söner. Kendi kendini temizleme işlemi tamamlanana kadar sürmeye devam edin.

Dikkat

Mümkünse, temizleme işlemini yarıda kesmeyin. Atölye tarafından yapılacak servis veya onarım ihtiyacından kaçınmak için, temizleme işlemi tamamlanana dek aracı sürün.

Temizleme işlemi mümkün değil

Herhangi bir nedenden ötürü temizleme mümkün değilse, kontrol göstergesi 📄 yanar ve Sürücü Bilgi Sisteminde bir uyarı mesajı görünür. Motorun gücü azaltılabilir. En kısa zamanda bir servise başvurun.

Katalitik konvertör

Katalitik konvertör, egzoz gazında bulunan sağlığa zararlı maddelerin oranını düşürür.

Dikkat

Sayfa 184, 249'de belirtilen kaliteli yakıtların haricindeki yakıtlar katalitik konvertöre veya elektronik komponentlere hasar verebilir.

Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar görmesine neden olabilir. Bu nedenle marş basma sırasında marş motorunu gereksiz olarak uzun süre çalıştırmaktan, yakıt deposu boşalıncaya kadar aracınızı sürmekten ve aracı iterek veya çekerek motoru çalıştırmaktan kaçının.

Erken ateşleme, soğuk çalıştırmadan sonra düzensiz çalışma, önemli motor gücü kaybı veya başka olağan dışı bir çalışma olması halinde, en kısa zamanda bir servisine başvurmanızı tavsiye ederiz. Acil durumda sürüş kısa süreliğine devam ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.

AdBlue

Genel Bilgiler

Seçici katalitik redüksiyon (BlueInjection), egzoz emisyonundaki azot oksitleri önemli ölçüde azaltmak için kullanılan bir yöntemdir. Bu da, egzoz sistemine bir Dizel Egzoz Sıvısı enjekte edilerek elde edilir. Sıvı tarafından salınan amonyak egzozdan gelen azotlu gazlarla (NO_x) reaksiyona girer ve onu azot ve suya dönüştürür.

Bu sivinin adı AdBlue®dur. % 32 üre ve % 68 sudan oluşan toksik olmayan, parlamaz, renksiz ve kokusuz bir sivıdır.

⚠️ Uyarı

AdBlue'nun gözlerinize veya cildinize temas etmesinden kaçının.

Gözünüz veya cildinize temas etmesi halinde, suyla yıkayın.

Dikkat

AdBlue'nun boyaya temas etmesinden kaçının.

Temas etmesi halinde, suyla yıkayın.

AdBlue, yaklaşık -11 °C sıcaklıkta donar. Araç bir AdBlue ön ıstıcısıyla donatıldığı için, düşük sıcaklıklarda da emisyon azaltımı sağlanır. AdBlue ön ıstıcısı otomatik çalışır.

Tipik AdBlue tüketimi 1000 km başına yaklaşık iki litre olmasına karşın, sürücü davranışına (örn. yüksek yük veya çekme) bağlı olarak daha yüksek de olabilir.

AdBlue deposu

Yaklaşık beş litrelik kalan hacimde, bir sıvı seviye anahtarı bulunur. Uyarı mesajları sadece o eşiğin altında görüntülenir. Tank hacmi ➔ 254.

Seviye uyarıları

Hesaplanan AdBlue menziline bağlı olarak, Sürücü bilgi sisteminde farklı mesajlar görüntülenir. Mesajlar ve kısıtlamalar yasal bir gereklilitir.

İlk olası uyarı AdBlue Menzili: 2400 km'dir.

Bu uyarı, hesaplanan menzille birlikte kısa süreli olarak bir kez çıkacaktır. Sürüş, hiçbir kısıtlama olmaksızın mümkündür.

Bir sonraki uyarı seviyesine, menzil 1750 km'nin altına düştüğünde girilir. Geçerli menzille birlikte mesaj kontak her açıldığında görüntülenecek ve onaylanması gerekecektir 97. Bir sonraki seviyeye girmeden önce AdBlue'yu doldurun.

AdBlue menzili 900 km'nin altına düştüğünde, aşağıdaki uyarı mesajları sırayla görüntülenir ve iptal edilemez:

• AdBlue Az Şimdi Doldur
• Motorun Yeniden Çalış. Önlendi 900 km.

Buna ek olarak, kontrol lambası ■ sürekli olarak yanar.

Not

AdBlue tüketiminin yüksek olması halinde, Sürücü Bilgi Sistemi daha önceki uyarı aşamaları olmadan bu uyarıyı görüntüleyebilir.

Son uyarı seviyesine AdBlue tankı boşaldığında girilir. Motorun yeniden çalıştırılması mümkün değildir.

Aşağıdaki uyarı mesajları sırayla gösterilir ve iptal edilemez:

• AdBlue Boş Şimdi Doldur
• Motor Yeniden Çalışmıyor.

Buna ek olarak, kontrol lambası ■ sürekli olarak yanar.

Motorun çalışması aktif şekilde engellenerek, aşağıdaki mesaj görüntülenir:

Aracı Çalıştırmak için AdBlue Doldurun.

Tank AdBlue ile tamamen doldurulmalıdır, aksi takdirde motorun yeniden çalıştırılması mümkün değildir.

150 Sürüş ve kullanım

Yüksek emisyon uyarılar

Egzoz emisyonu belli bir değerin üzerine çıkarsa, Sürücü bilgi sisteminde menzil uyarlarına benzer uyarılar görüntülenir.

Egzoz sisteminin kontrol ettirilmesi yönünde talepler ve en sonunda da motorun yeniden çalıştırılmasının önlendiğine dair bir duyuru görüntülenir. Bu kısıtlamalar yasal bir zorunluluktur.

Yardım için bir servise danışın.

AdBlue doldurma

Dikkat

Sadece Avrupa standartları DIN 70 070 ve ISO 22241-1 ile uyumlu AdBlue ürünleri kullanın.

Katkı maddesi kullanmayın.

AdBlue'yu sulandırmayın.

Aksi takdirde, seçici katalitik redüksiyon sistemi zarar görebilir.

Not

Bir dolum istasyonunda binek araçlara uygun ağızlı bir dolum pompasının bulunmadığı hallerde, geri sıçrama ve taşmayı önlemek ve tanktan gelen buharların içeride kalıp dışarıya çıkmamalarını sağlamak için, sadece ikmal için sızdırmaz dolum adaptörü olan AdBlue şişeleri veya kutuları kullanın. Şişe ve kutu ambalajlı AdBlue birçok dolum istasyonunda mevcuttur ve örn. Opel bayileri ve diğer perakende satış noktalarında satın alınabilir.

AdBlue'nun dayanıklılığı sınırlı olduğu için, doldurmadan önce son kullanım tarihini kontrol edin.

Not

AdBlue'nun doldurulması, ancak tank içindeki yukarıda bahsi geçen sıvı seviye anahtarının devrede olması halinde tespit edilebilir.

AdBlue ikmalinin başarılı bir şekilde algılanmaması halinde:

1. Aracı, sürekli olarak 20 km/saat hızın üzerinde 10 dakika boyunca kesintisiz şekilde sürün.

2. AdBlue ikmali başarılı şekilde algılandığı takdirde, AdBlue kaynağı sürüş kısıtlamaları ortadan kalkar.

AdBlue ikmali hala algılanmazsa, bir atölyeden yardım isteyin.

-11 °C'ın altındaki sıcaklıklarda AdBlue eklenmesi gerekiyorsa, AdBlue'nun eklenmesi sistem tarafından algılanmayabilir. Bu durumda, AdBlue sıvı hale gelene kadar aracı daha yüksek ortam sıcaklığında bir yere park edin.

Not

Koruyucu kapağı dolum boğazından çevirerek çıkarırken, amonyak buğusu çıkabilir. Buğu nahoş bir kokuya sahip olduğundan solumayın. Buğu solunduğunda zararlı değildir.

AdBlue tankı tamamen doldurulmalıdır. Motorun yeniden çalıştırılmasının önlendiğine dair mesaj halihazırda görüntülenmişse bu yapılmalıdır.

Araç düz bir zeminde park edilmiş olmalıdır.

AdBlue'nun dolum ağzı, aracın sağ arka tarafından bulunan yakıt dolum kapağının arkasında yer alır.

Yakıt deposu kapağının kilidi araç kilitleri açık ise açılabilir.

1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları kapatın.
3. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest konuma getirin ➔ 186.

1. Doldurma ağzındaki koruyucu kapağı açın.

2. AdBlue kutusunu açın.

3. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolum boğazına vidalayın.
4. Kutuyu boşalana veya kutudan sıvı akışı sona erene kadar kaldırın. Bu, beş dakika kadar zaman alabilir.
5. Hortumu boşaltmak için kutuyu yere koyun, 15 dakika bekleyin.
6. Hortumu dolum boğazından çıkarın.
7. Koruyucu kapağı takın ve geçene kadar saat yönünde çevirin.

Not

AdBlue kutusunu çevre yönetmeliklerine uygun şekilde atın. Hortum, AdBlue kurumadan temiz suyla yıkandıktan sonra kullanılabilir.

Otomatik şanzıman

Otomatik şanzıman hem otomatik vites değişimi (otomatik sürüş modu) hem de manuel vites değişimi (manuel sürüş modu) imkanı sağlar.

Manuel vites değiştirme, manuel vites değiştirme modunda vites koluna dokunarak mümkündür ➔ 153.

Şanzıman ekranı

Seçilen mod veya vites şanzıman ekranında gösterilir.

152 Sürüş ve kullanım

Otomatik modda, sürüş programı Sürücü bilgi sisteminde D ile gösterilir.

Manuel vites değiştirme modunda, M ve seçili vitesin rakamı gösterilir.

R, geri vites anlamına gelir.

N boş konum anlamına gelir.

P park konumu anlamına gelir.

Vites kolu

P : park konumu, serbest bırakma düğmesine basın, tekerlekler kilitli durumdadır, bu vitesi ancak araç hareketsiz konumdayken ve park freni devredeyken seçin
R : geri vites, serbest bırakma düğmesine basın, bu vitesi ancak araç hareketsiz konumdayken seçin
N : boş vites konumu
D : otomatik mod
M : manuel sürüş modu: vites kolunu D konumundayken sola doğru çekin.
+ : manuel vites değiştirme modu vites yükseltme: Vites kolunu M konumuna getirin ve yukarıya doğru dokunun
— : manuel vites değiştirme modu vites düşürme: Vites kolunu M konumuna getirin ve geriye doğru dokunun

Vites kolu P konumunda bloke olur ve yalnızca kontak açık konumdayken ve fren pedalı basılı iken bu konumundan çıkarılabilir.

Fren pedalına basıldığında, kontrol lambası yanar.

Kontak kapatıldığında vites kolu P konumunda değilse ☺ ve P kontrol lambası yanıp söner.

P veya R konumuna geçmek için vites kolundaki düğmeye basın.

Motor ancak P veya N konumundayken çalıştırılabilir. N vites konumu seçildiğinde aracı çalıştırmadan önce fren pedalına basın veya park frenini çekin.

Seçim işlemi yapılırken gaz pedalına basmayın. Gaz ve fren pedalına hiçbir zaman aynı anda basmayın.

Araç bir vitese takılı durumdayken fren pedalı serbest bırakılırsa araç yavaşça hareket etmeye başlar.

Motor freni

Rampa inerken motorun frenleme etkisinden yararlanmak için, zamanında daha düşük vitesse geçin, manuel sürüş moduna bakınız.

Aracın saplandığı yerden kurtarılması

Bu işleme sadece racı çamur, kar veya bir çukurdan kurtarmak için izin verilir. Vites kolunu dönüşümlü olarak D ve R konumlarına alın. Motor devir sayısını mümkün olduğu kadar düşük tutun ve ani gaz vermekten kaçının.

Park etme

Aracı terk etmeden önce, el frenini çekin, sonra vites kolunu P konumuna getirin.

Kontak anahtarı ancak vites P konumundayken çıkarılabilir.

Manuel vites değiştirme modu

Manuel vites değiştirme modunu M seçmek için vites kolunu D konumunda sola doğru hareket ettirin.

Vites kolunu tıklatın

ileri + : daha yüksek bir vitesse geçiş

geri — : daha düşük bir vitesse geçiş

Seçilen vites göstergelerde gösterilir.

Araç hızı çok düşük olduğunda normalden büyük vites seçilirse veya araç hızı çok yüksek durumdayken çok düşük bir vites seçilirse, vites

durumunda herhangi bir değişiklik yapılmaz. Bu durumda Sürücü Bilgi Sisteminde bir mesaj görüntülenebilir.

Manuel vites değiştirme modunda, motor devir sayısının yüksek olduğu durumlarda yüksek vites kademesine otomatik olarak geçilmez.

Elektronik kontrollü sürüş programları

• Soğuk çalıştırmadan sonra, çalışma sıcaklığı programı uygun vites kademesine geçerek (arttırılmış motor devir sayısı) gerekli ısıyı katalitik konvertöre otomatik olarak sağlar.
• Otomatik boş vitesse geçme fonksiyonu, araç durdurulduğunda ileri vitesse takılı durumdaysa otomatik olarak vitesi boşa alır ve fren pedalı basılı konuma getirilir.
• SPORT sürüş modu devredeyken vites değişimi yüksek devir sayılarında

154 Sürüş ve kullanım

gerçekleşir (Hız sabitleme sistemi devredeyken değil). SPORT sürüş modu 161.

- Yokuş yukarı veya aşağı aracı sürerken, özel programlar vites geçiş noktalarını otomatik olarak ayarlar.

Kickdown

Otomatik sürüş modundayken gaz pedalına tamamen basıldığında motor devrine bağlı olarak şanzıman daha düşük bir vites kademesine geçer.

Ariza

Bir arıza durumunda, Sürücü Bilgi Sisteminde bir araç mesajı görüntülenir. Araç mesajları 104.

Şanzıman artık otomatik olarak vites değiştirmez. Sürüşe devam etmek mümkündür. Vites değişimi için manuel mod kullanılır.

Sadece en yüksek vites seçilebilir. Arızanın türüne bağlı olarak manuel sürüş modunda 2. vitesi seçmek de

mümkün olabilir. Sadece araç hareketsiz konumdayken vites değiştirin.

Arızanın bir servis tarafından giderilmesini sağlayın.

Güç kaynağı kesintisi

Araç aküsünün boşalması durumunda vites kolu P konumundan çıkarılamaz. Anahtar kontak kilidinden dışarı çıkarılamaz.

Araç aküsü boşaldığında aracınızı ara kablo ➔ 234 yardımıyla çalıştırın.

Eğer sorun boşalmış araç aküsünden kaynaklanmıyorsa, vites kolu kilidini açın.

1. El frenini çekin.

1. Vites kolu kaplamasını orta konsolun ön kısmından çıkarın, yukarı katlayın ve sola doğru yatırım.

1. Resimde gösterilen boşluğa bir tornavidayı girebildiği kadar sokun ve vites kolunu P veya N konumundan çıkarın. P veya N konumuna tekrar getirilirse vites kolu tekrar bu konumda kilitli kalıcaktır. Güç kaynağı kesintisinin sebebinin bir servis tarafından giderilmesini sağlayın.
2. Vites kolu kaplamasını orta konsoldaki yerine oturtun ve eski haline getirin.

Manuel şanzıman

Geri vitese geçmek için, araç durur vaziyetteyken debriyaj pedalına basın, vites kolundaki düğmeye basın ve vitesi takın.

Geri vites geçmedi ise, vites boşta iken debriyajı kısa süre bırakın ve tekrar bastıktan sonra yeniden geri vitese takın.

Debriyajı gereksiz yere kaydırmayın.

Debriyajı kullanırken pedalın sonuna kadar basın. Debriyaj pedalını ayak koyma yeri olarak kullanmayın.

Dikkat

Sürüş esnasında bir elin sürekli sinyal kolu üzerinde olması tavsiye edilmez.

Vites yükseltme göstergesi ➔ 93.

156 Sürüş ve kullanım

Frenler

Fren sistemi birbirinden bağımsız, iki ayrı fren devresine sahiptir.

Fren devrelerinden biri arızalandığı takdirde, araç kalan ikinci fren devresile durdurulabilir. Eğer böyle bir durum olursa, fren etkisi için fren pedalına daha fazla bir basınçla, sonuna kadar basılması gerekir. Bunun için epeyce daha fazla güç gerekir. Fren mesafesi artar. Sürüşe devam etmeden önce bir servisten yardım talep edin.

Motor durdurulduğunda, fren pedalına bir iki defa bastıktan sonra, fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha fazla bir ayak baskısı gerekli olacaktır. Özellikle araç çekilirken bu noktaya dikkat edin.

Kontrol lambasi Ⓕ 92.

Anti blokaj fren sistemi (ABS)

ABS frenlemede tekerleklerin blokajını önler.

Tekerleklerden birisi bloke (kilitlenme) eğilimi gösterir göstermez, ABS söz konusu tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi, direksiyon hakimiyetini korur.

ABS'nin devreye girmesi, fren pedalının titremesi ve ayarlama işleminin gürültüsü ile kendini hissettirir.

Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme süresince fren pedalına, titreyen pedala rağmen, kuvvetlice basın. Basma kuvvetini azaltmayın.

Sürüşe başladıktan sonra, sistem işitilebilen bir kendini sınama testi başlatır.

Sürüşe duyarlı fren lambası

Tam frenleme yapıldığında ABS'nin devrede kaldığı süre boyunca tüm üç fren lambası da yanıp söner.

Ariza

⚠️ Uyarı

ABS sisteminde bir arıza varsa, arka tekerlekler ani bir frenleme anında bloke olma eğilimi gösterebilir. ABS sisteminin getirdiği avantajlar artık mevcut

değildir. Araç bu durumda sert frenleme esnasında kontrol edilemeyebilir ve yoldan çıkabilir.

Arızanın bir servis tarafından giderilmesini sağlayın.

El freni

Manuel park freni (el freni)

Park frenini daima açma düğmesine basmadan sıkıca çekin. Yokuş aşağı veya yokuş yukarı durumlarda park (el) frenini mümkün olduğunca sıkı çekin.

Park frenini çözmek için, kolu hafifçe yukarıya kaldırın, açma düğmesine basın, kolu tamamen aşağıya indirin.

Park freni kolunu daha kolay indirmek için aynı zamanda fren pedalına basın.

Kontrol lambasi Ⓔ 92.

Elektrikli el freni

Sadece araç hareketsiz konumdayken kullanın

⚠️ Uyarı

(P) düğmesini yaklaşık bir saniye çekin, elektrikli el freni otomatik olarak yeterli güçte çalışır.

Maksimum kuvvet için, örneğin karavan/römork ile park ederken veya eğimli bir yerde park ederken (P) düğmesini iki kez çekin.

Kontrol lambası Ⓐ yandığında elektrikli park freni uygulanır ➔ 93.

158 Sürüş ve kullanım

Elektrikli el freni kontak kapalı olsa da her zaman etkinleştirilebilir.

Motor kapalı durumda, elektrikli park frenini çok sık çalıştırmayın, eğer çalıştırırsanız araç aküsünün şarji boşalabilir.

Aracı terk etmeden önce elektrikli park freninin durumunu kontrol edin. Kontrol lambası (®) 93.

Çözülmesi

Kontağı açın. Fren pedalını basılı tutun ve ardından (P) düğmesine basın.

Sürüş ile birlikte frenin devre dışı kalması fonksiyonu

Manuel şanzımana sahip araçlar: Debriyaj pedalına basılması ve debriyaj pedalından hafifçe ayağın çekilmesi ile gaz pedalına hafifçe basılması otomatik olarak elektrikli park frenini serbest bırakır. Aynı zamanda (P) düğmesi çekilirse, bu fonksiyon etkinleşmez.

Otomatik şanzımanlı araçlar: D devreye alma ve daha sonra gaz pedalına basılması otomatik olarak

elektrikli park frenini serbest bırakır. Aynı zamanda Ⓓ düğmesi çekilirse, bu fonksiyon etkinleşmez.

Araç hareket ettiğinde dinamik fren devreye girer

Araç hareket ederken ve Ⓐ düğmesi çekili konumda durduğunda elektrikli park freni sistemi aracı yavaşlatacurrı ancak park freni statik olarak çekili konumda kalmayacaktır.

(P) düğmesi bırakılır bırakılmaz dinamik frenleme sona erdirilir.

Ariza

Elektrikli park freni sistemindeki hatalara 🔒 kontrol lambasının yanması ve Sürücü Bilgi Sisteminde (DIC) bir araç mesajının görüntülenmesi ile işaret edilir.

Elektrikli park freninin etkinleştirilmesi: (P) düğmesini çekin ve 5 saniyeden daha fazla çekili tutun. (P) kontrol lambası yandığında elektrikli park freni devreye girmiş demektir.

Elektrikli park frenini serbest bırakın: Ⓓ düğmesini itin ve 2 saniyeden daha fazla tutun. Ⓓ kontrol lambası söndüğünde elektrikli park freni serbest bırakılmış demektir.

Kontrol lambası (P) yanıp sönerse: Elektrikli park freni tam olarak devreye girmemiş veya indirilmemiştir. Sürekli yanıp sönerse elektrikli park frenini çözün ve tekrar etkinleştirin.

Fren asistanı

Sert frenlemelerde mümkün olan en kısa fren mesafesini elde etmek için, fren pedalına hızlı ve kuvvetli bir şekilde basıldığında, otomatik olarak azami fren gücü takviyesi ile frenleme yapılır (fren asistanı).

Sert frenleme etkisini sürdürmek istediğiniz müddetçe, fren pedalındaki basıncı azaltmayın. Fren pedalından ayağınızı çektiğiniz zaman azami fren gücü takviyesi devre dışı bırakılır.

Yokuşta kalkış desteği

Sistem aracı yokuşlarda sürerken istenmeden yapılan hareketlerin önlenmesine yardım eder.

Bir yokuşta durduktan sonra fren pedalı bırakıldığında, frenler iki saniye daha basılı olarak kalır. Araç hızlanmaya başladığında, frenler otomatik olarak bırakılır.

Yokuşta kalkış desteği bir Autostop esnasında etkin değildir.

Sürüş kontrol sistemleri

Çekiş kontrol sistemi

Çekiş Kontrol Sistemi (TC) Elektronik Stabilite Kontrolü (ESC) sisteminin bir parçasıdır 160.

Çekiş kontrol sistemi (TC)
gerektiğinde yol yüzeyinin tipi ve lastiğin yüzeyde tutunabilirliğinden bağımsız olarak tekerleklerin patinaj yapmasını engelleyerek sürüş dengesini arttırır.

Tahrikli tekerlekler patinaj yapmaya başlar başlamaz motor tork çıkışı azaltılır ve en fazla patinaj yapan tekerlek ayrı olarak frenlenir. Bu özellik, bilhassa karlı, buzlu, ıslak veya kaygan yollarda aracın sürüş performansını önemli ölçüde arttırır.

TC, motor her çalıştırıldıktan sonra kontrol lambası 8 söner sönmez devreye girer.

TC çalıştığında, ■ yanıp söner.

⚠️ Uyari

Ancak bu özel emniyet faktörünün, aracınızı sürerken sizde riskleri göze alma alışkanlığı yaratmamasına dikkat edin.

Seyir hızınızı yol şartlarına uygun hale getirin.

Kontrol lambasi 📋 94.

160 Sürüş ve kullanım

Devre dışı bırakılması

Çekiş tekerleklerinin patinajı gerekiyorsa TC kapatılabilir.

TC'yi devre dışı bırakmak için ögesine kısaca basın, ☑ yanar. Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir durum mesajı ile belirtilir.

½ düğmesine tekrar basıldığında TC sistemi tekrar etkinleştirilir.

Ayrıca kontak tekrar açıldığında da çekiş kontrol sistemi (TC) tekrar devreye alınır.

Elektronik Stabilite Kontrolü

Elektronik stabilite kontrolü (ESC) ihtiyaç duyulduğunda, yol yapısına ve tekerleklerin yolu kavramasına bağlı olmaksızın tüm sürüş koşullarında sürüş performansını iyileştirir. Çekiş tekerleklerinin patinaj yapmasını da önler. ESC, Çekiş Kontrol Sistemi (TC) ile birlikte çalışır 159.

Araç patinaj yapma eğilimi ve savrulma etkisi gösterliğinde hemen motor gücü azaltılır, her bir tekerlek amaca yönelik olarak frenlenir. Bu özellik, bilhassa karlı, buzlu, ıslak veya kaygan yollarda aracın sürüş performansını önemli ölçüde arttırır.

ESC, motor her çalıştırıldıktan sonra kontrol lambası ✘ söner sönmez devreye girer.

ESC çalıştığında, ↗ yanıp söner.

⚠️ Uyarı

Ancak bu özel emniyet faktörünün, aracınızı sürerken sizde riskleri göze alma alışkanlığı yaratmamasına dikkat edin.

Seyir hızınızı yol şartlarına uygun hale getirin.

Kontrol lambasi ➕ 94.

Devre dışı bırakılması

Daha spor bir davranış için, ESC ve TC ayrı ayrı devreden çıkarılabilir:

• seçeneğine kısaca basın: sadece Çekiş kontrol sistemi devrededir, ESC devre dışı kalır, ☑ yanar
• düğmesini en az 5 saniye basılı tutun: TC ve ESC devre dışı kalır, ve yanar.

Ayrıca, seçilen mod Sürücü Bilgi Sisteminde durum mesajı olarak görüntülenir.

Araç ESP devre dışındayken eşige girerse, fren pedalına bir kez basıldığında sistem eşik süresince ESP'yi tekrar devreye sokacaktır.

düğmesine tekrar basıldığında ESC sistemi tekrar etkinleştirilir. Bu işlem öncesinde çekiş kontrol sistemi (TC) kapatıldıysa, işlem sonrasında hem ESC hem de TC etkin konuma gelir.

Ayrıca kontak tekrar açıldığında da ESC sistemi tekrar devreye alınır.

İnteraktif Sürüş Sistemi

Flex Ride

Flex Ride sürüş sistemi sürücüye üç sürüş modu arasında seçim yapabilme imkanı sunar:

• SPORT sürüş modu: SPORT tuşuna basın, LED ışığı yanar.
• TOUR sürüş modu: TOUR tuşuna basın, LED ışığı yanar.
• NORMAL modu: SPORT ve TOUR seçeneklerine basılmamalı ve tuşlardaki LED ışıkları yanmamalıdır.

İlgili tuşlara tekrar basıldığında SPORT ve TOUR sürüş modundan çıkılır.

Her iki sürüş modunda da, Flex Ride aşağıdaki elektronik sistemler arasında bir iletişim ağı kurar:

• Sürekli süspansiyon kontrolü
• Gaz pedalı kontrolü
• Direksiyon kontrolü

• Elektronik Stabilite Kontrolü (ESC)

• Anti blokaj fren sistemi (ABS) ile viraj fren kontrolü

• Otomatik şanzıman.

SPORT sürüş modu

Sistem ayarları daha sport bir sürüş tarzına göre adapte edilir:

• Yol zeminine daha fazla temas sağlanması amacıyla süspansiyon sertleştirilir.
• Motor gaz pedalı hareketlerine daha hızlı cevap verir.
• Direksiyon hidrolik desteği azaltılır.

162 Sürüş ve kullanım

• Otomatik şanzımanın vites değiştirme zamanları daha ileri alınır.
• SPORT modu etkinleştirildiğinde, ana göstergelerin beyaz olan aydınlatma rengi kırmızıya çevrilir.

TOUR sürüş modu

Sistem ayarları daha konforlu bir sürüş tarzına göre adapte edilir:

• Süspansiyon daha yumuşak bir konuma ayarlanır.

• Gaz pedalı standart ayarlar dahilinde çalışır.

• Direksiyon hidrolik desteği standart moddadır.

• Otomatik şanzımanın vites değiştirme zamanları daha konforlu bir hale getirilir.
• Ana göstergelerin aydınlatması beyaz renktedir.

NORMAL sürüş modu Sistemlerin tüm ayarları standart değerlere adapte edilir.

Sürüş modu kontrol sistemi (DMC)

Manuel olarak seçilen SPORT, TOUR veya NORMAL sürüş modlarının her birinde Sürüş Modu Kontrolü), gerçek sürüş özelliklerini, sürücünün tepkilerini ve aracın aktif dinamik durumunu sürekli olarak tespit ve analiz eder. Gerektiğinde Sürüş Modu Kontrolünün kontrol ünitesi seçili sürüş modu dahilinde ayarları otomatik olarak değiştirir veya sürüş modu dahilinde büyük oranda kararsızlık, farklılık ve sapma tespit ettiğinde kararsızlık ve sapmalar sona erene kadar sürüş modunu değiştirir.

Örneğin NORMAL sürüş modu seçildiğinde ve Sürüş Modu Kontrolü daha fazla spor sürüş moduna yatkın bir sürüş karakteristiği tespit ederse, Sürüş Modu Kontrolü NORMAL sürüş modunun birçok özelliğini spor ayarlara yaklaştırır. Sürücü sportif sürüş stilini devam ettirirse Sürüş Modu Kontrolü SPORT sürüş moduna geçer.

Başka bir örnek olarak, TOUR modu seçilmiş durumdayken ve çok virajlı bir yolda sürerken ani ve sert frenleme yapılması gerekirse Sürüş Modu Kontrolü, dinamik araç koşullarını tespit edecek ve aracın dengesini artırmak için süspansiyon ayarlarını SPORT moduna değiştirecektir.

Sürüş karakteristiği veya araç dinamiği önceki duruma dönerse Sürüş Modu Kontrolü bir önceki sürüş moduna geçiş yapar.

SPORT modunda ayarların kişiselleştirilmesi

Sürücü SPORT tuşuna basıldığında, SPORT modu fonksiyonlarını seçebilir. Bu ayarlar, Bilgi Ekranındaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi 105.

Sürücü destek sistemleri

⚠️ Uyari

Sürücü destek sistemleri sürücünün dikkatini azaltmak için değil, onu desteklemek için geliştirilmiştir.

Aracın sürerken, sürücü sorumluluğun tamamını kabul eder.

Sürücü destek sistemlerini kullanırken, daima o anki trafik durumunu göz önünde bulundurarak dikkatli olun.

Hız sabitleme sistemi yaklaşık saatte 30 ile 200 km arasındaki tüm hızları hafızaya alma ve sabit tutabilme imkanını sağlar. Rampa iniş ve çıkışlarda hafızaya alınan hızda sapmalar olabilir.

Emniyet nedenlerinden dolayı hız sabitleme sistemi ancak bir kez fren pedalına basıldıktan sonra aktif hale getirilebilir. Birinci vitesteyken etkinleştirme mümkün değildir.

Eğer hızın sabit tutulması faydalı değilse hız sabitleme sistemini açmayın.

Otomatik şanzımanlı modellerde hız sabitleme sistemi sadece otomatik sürüş modunda etkinleştirilmelidir.

Kontrol lambasi 📋 96.

Etkinleştirilmesi

tuşuna basın: göstergelerdeki kontrol lambası beyaz renkte yanar.

164 Sürüş ve kullanım

Etkinleştirilmesi

İstenilen hıza erişene kadar hızlanın ve ayar çarkını SET/- konumuna çevirin, güncel hız hafızaya alınır ve saklanır. Göstergelerdeki 🔒 kontrol lambası sarı renkte yanar. Gaz pedalı serbest bırakılabilir.

Gaz vererek hızı arttırmak mümkündür. Gaz pedalından ayağınızı çektiğinizde, önceden hafızaya alınmış hız miktarı ile sürüşe tekrar devam edilir.

Vites değiştirilirken hız sabitleme sistemi etkin olarak kalır.

Hizin artırılması

Hız sabitleme sistemi etkin konumdayken ayar çarkını RES/+ konumunda çevrili tutun veya kısaca ve ardı ardına RES/+ konumuna çevirin. Hız sürekli olarak veya kısa kademelerle yükselir.

Alternatif olarak istenilen hıza erişene kadar hızlanın ve ayar çarkını SET/-konumuna çevirerek kaydedin.

Hız sabitleme sistemi etkin konumdayken ayar çarkını SET/- konumunda çevrili tutun veya kısaca ve ardı ardına SET/- konumuna çevirin. Hız sürekli olarak veya kısa kademelerle azalır.

Devre dışı bırakılması

tuşuna basın: göstergelerdeki kontrol lambası beyaz renkte yanar. Hız kontrol sistemi (Cruise control) devre dışı bırakılır. Son kaydedilen hız, daha sonra devam ettirilmek üzere bellekte kalır.

Otomatik olarak devre dışı bırakma:

• Hız saatte yaklaşık 30 km'nin altına düştüğünde.
• Hız saatte yaklaşık 200 km'nin üzerine çıktığında.
• Fren pedalına basıldığında.
• Debriyaj pedalına birkaç saniye basıldığında.
  • Vites kolu N konumundadır.
• Motor hızı çok dar bir aralıkta.
• Çekiş Kontrol Sistemi (TC) veya Elektronik Stabilite Kontrolü (ESC) etkinleştirildiğinde.

Hafızaya alınan hızın etkinleştirilmesi

Ayar çarkını saatte 30 km'nin üzerindeki hızlarda RES/+ konumuna çevirin. Kaydedilmiş hız etkinleştirilir.

Kapatılması

tuşuna basın: göstergelerdeki kontrol lambası söner. Hafızaya alınan hız bilgisi silinir.

Hız sınırlayıcıyı etkinleştirmek için tuşuna basıldığında veya kontak kapatıldığında, Hız Sabitleme Sistemi (Cruise control) da kapanır ve kayıtlı olan hız silinir.

Hız sınırlayıcı

Hız sınırlayıcı sistemi belirlenen bir maksimum hızın aşılmasını engeller.

Maksimum hız 25 km/saat'ın üzerinde bir hıza ayarlanabilir.

Sürücü sadece önceden ayarlanmış olan hıza kadar hızlanabilir. Yokuş aşağı sürerken sınırlandırılmış hızdan sapmalar olabilir.

Eğer etkinse, önceden ayarlanmış olan hız Sürücü Bilgi Sistemi (DIC) ekranının üst satırında da gösterilir.

Etkinleştirilmesi

ögesine basın. Hız Sabitleme Sistemi daha önce etkinleştirilmiş ise, hız sınırlayıcı etkinleştirildiğinde ve kontrol lambası söndüğünde kapanır.

Ayar hızı sınırı

Hız sınırlayıcı etkin durumda, ayar çarkını RES/+ konumunda tutun veya Sürücü Bilgi Sistemi ekranında istenen maksimum hız görünene kadar kısaca RES/+ birkaç kez basın. Başka bir seçenek olarak, istenilen hıza erişene kadar hızlanın ve ayar çarkını kısaca SET/- konumuna çevirin: güncel hız maksimum hız olarak hafızaya alınır. Sürücü Bilgi Sisteminde hız sınırı görüntülenir.

Hız sınırının değiştirilmesi

Hız sınırlayıcı etkin durumda, istenen maksimum hızı artırmak için ayar çarkını RES/+ konumuna ve azaltmak için SET/- konumuna getirin.

Hız sınırının aşılması

Acil bir durumda, pedaldaki var olan direnci aşacak şekilde gaz pedalına güçlü bir şekilde basıldığında hız sınırının aşılması mümkündür.

Sürücü Bilgi Sisteminde (DIC) sınırlandırılmış olan hız yanıp söner ve araca bağlı olarak buna ilaveten bu esnada bir uyarı sesi de duyulur.

Gaz pedalından ayağınızı çektiğinizde, hız sınırının altındaki bir hıza gelindiğinde hız sınırlayıcı fonksiyonu tekrar etkinleştirilir.

Devre dışı bırakılması

✉ tuşuna basın: hız sınırlayıcı devre dışı kalır ve araç hızı sınırlandırılmadan sürülebilir.

Sınırlandırılmış hız kaydedilir ve sürücü bilgi sisteminde ilgili mesaj görüntülenir.

Hız sınırının devam etmesi

Ayar çarkını RES/+ konumuna çevirin. Kaydedilmiş hız sınırı etkinleştirilir.

Kapatılması

tuşuna basın, Sürücü Bilgi Sistemi (Driver Information Center) ekranındaki hız sınırı göstergesi söner. Hafızaya alınan hız bilgisi silinir.

düğmesine basıldığında, hız sabitleme sistemi etkinleşir veya kontak kapatıldığında hız sınırlayıcı da devre dışı bırakılır ve kayıtlı olan hız silinir.

Önden çarpışma alarmı

Önden çarpışma alarmı önden çarpışmalarda olabilecek zararları önleyebilir veya azaltabilir.

Önden çarpışma alarmı sizin yolunuzda ve doğrudan yaklaşık 60 metre önünüzde bulunan bir aracı tespit etmek için ön camda bulunan ön kamera sistemini kullanır.

Öndeki bir araç, kontrol lambası ⚙ ile gösterilir.

Öndeki araca çok hızlı bir şekilde yaklaşıldığında, bir uyarı sesi duyulur ve Sürücü Bilgi Sisteminde (DIC) bir alarm verilir.

Ön koşul ✝ düğmesine basılarak önden çarpışma alarminin devreden çıkarılmamasıdır.

Etkinleştirilmesi

Önden çarpışma alarmı ➕ tuşuna basılarak devre dışı bırakılmadığında, 40 km/sa üzerindeki hızlarda otomatik olarak çalışır, aşağıya bakınız.

Alarm hassasiyetinin seçilmesi

Alarm hassasiyeti yakın, orta veya uzak olarak ayarlanabilir.

tuşuna basın, güncel ayar Sürücü Bilgi Sisteminde (Driver Information Center) gösterilir. Alarm hassasiyetini değiştirmek için tuşuna tekrar basın.

Sürücü uyarısı

Sistem sürüş yolunda bir araç tespit ettiğinde, göstergelerde yeşil önde araç var kontrol lambası 📄 yanar.

168 Sürüş ve kullanım

Önde hareket eden bir araçla olan mesafe fazla kısalır veya başka bir araca fazla hızlı yaklaşılır ve bir çarpışma yakınsa, Sürücü Bilgi Sisteminde bir çarpışma uyarı sembolü yanar.

Aynı anda bir uyarı sesi duyulur. Durum gerektiriyorsa, fren pedalına basın.

Devre dışı bırakılması

Sistem devre dışı bırakılabilir. Sürücü Bilgi Sistemi (Driver Information Center) ekranında aşağıdaki mesaj görünene kadar ✝ düğmesine tekrarlı şekilde basın.

Önden çarpışma alarmı sadece bir uyarı sistemidir ve fren yapmaz. Öndeki bir araca çok hızlı bir şekilde yanaştığınızda, çarpışmayı önlemek için yeterli zaman sağlamayabilir.

Trafik, hava ve görüş koşullarına göre takip mesafesinin doğru olmasından tamamen sürücü sorumludur.

Sürüş esnasında sürücünün tüm dikkati sürüşte olmalıdır. Sürücü daima hazır olmalı ve fren yapmalıdır.

Sistemdeki kısıtlamalar

Sistem sadece araçlara karşı uyarmak için tasarlanmıştır, fakat başka nesneler için de alarm verebilir.

Aşağıdaki durumlarda, önden çarpışma alarmı öndeki bir aracı algılayamayabilir veya performansı sınırlıdır:

• Virajlı yollarda.
• Örneğinsisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı ise.
• Sensörün üstü kar, buz, sulu kar, çamur, pislik ile örtülü ise veya ön cam hasarlı olduğunda.

Öndeki Mesafe Göstergesi

Öndeki Mesafe Göstergesi önde hareket halinde olan araca olan mesafeyi gösterir. Ön camdaki ön kamera aracın yolundaki doğrudan önde giden bir araca olan mesafeyi tespit etmek için kullanılır. 40 km/saat üzerindeki hızlarda etkindir.

Önde giden bir araç tespit edildiğinde, mesafe bir Sürücü Bilgi Sistemi sayfasında saniye olarak gösterilir 97. Araç Bilgileri Menüsü seçeneğini seçmek için dönüş sinyali

kolundaki MENU tuşuna basın ve öndeki mesafe göstergesi sayfasını seçmek için ayar çarkını çevirin.

Gösterilen en az mesafe 0,5 saniyedir.

Önde bir araç yoksa veya öndeki araç menzil dışında ise, iki çizgi gösterilir: -.- s.

Park Asistanı

Arka park sensörleri

⚠️ Uyari

Park manevrası yapmanın tüm sorumluluğu sürücüye aittir.

Geri giderken ve geri park desteği sistemini kullanırken her zaman etraftaki alanı kontrol edin.

Arka park asistanı, aracın arkasında bulunabilecek olası bir engel ile araç arasındaki mesafeyi ölçerek park etmeyi kolaylaştırır. Sürücüyü işitsel sinyaller vererek uyarır ve bilgilendirir.

Sistemde arka tampon üzerinde dört ultrason sensör bulunur.

Etkinleştirilmesi

Geri vites takılı olduğunda sistem otomatik olarak çalışmaya hazırldır.

Park asistanı tuşundaki P▲ LED ışığının yanması sistemin çalışmak için hazır konumda olduğunu gösterir.

Gösterge

Sistem, aracın arkasındaki potansiyel olarak tehlikeli engellere karşı sesli sinyallerle sürücüyü uyarır. Aracın bu engele olan mesafesi azaldıkça akustik sinyal sesi aralıkları da azalır.

170 Sürüş ve kullanım

Aradaki mesafe yaklaşık 30 cm'den daha az kaldığı zaman sürekli bir sinyal sesi duyulur.

Ayrıca, engellere olan mesafe Sürücü Bilgi Sisteminde (Driver Information Center) de gösterilebilir.

Devre dışı bırakılması

Araç geri vitesten çıkarıldığında sistem otomatik olarak kapanır.

Sisteme yeniden geçmek için geri vitese geçin.

Park asistanı düğmesine P▲ basarak manuel olarak ayırmak da mümkündür.

Sistem devre dışı bırakıldığında, düğmesindeki LED ışığı söner.

Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi Sisteminde (DIC) Park Yardımcısı Kapalı mesajı görünür.

Ariza

Sistemde bir arıza olduğunda veya sensörlerin buzla kaplı olması gibi sistem açısından geçici koşullardan ötürü çalışmadığında Sürücü Bilgi Sisteminde (DIC) bir mesaj görüntülenir.

Araç mesajları ➔ 104.

Ön-arka park asistanı

⚠️ Uyarı

Park manevrası yapmanın tüm sorumluluğu sürücüye aittir.

Park asistanı sistemini kullanıken geriye veya ileriye doğru giderken her zaman çevreleyen alanı kontrol edin.

Ön-arka park asistanı aracın önünde ve arkasında bulunan engellerle araç arasındaki mesafeyi ölçer. Sistem işitsel sinyaller verir ve mesajlar görüntüler.

Sistemde her bir arka ve ön tampon üzerinde dört ultrason sensör bulunur.

Ön ve arka denetleme alanları için ses frekansları farklı olan iki akustik uyarı sinyali kullanır. Ön taraftaki engeller için sinyal ön hoparlörlerden gelirken arka taraftaki engeller için ses aracın arka hoparlörlerinden gelir.

Park asistanı düğmesi ve çalışma mantığı

Ön-arka park asistanı, Pââ düğmesi ile donatılmıştır. Araçta gelişmiş park desteği ilave donanımı varsa, (bkz. aşağıdaki ayrı açıklama), sistemââ düğmesiyle donatılmıştır. Her iki sistem deââ düğmesine basılarak çalıştırılır.

P▲ veya □P▲ tuşuna kısaca basıldığında, park asistanı devre dışı bırakılır veya etkinleştirilir.

^1 taşuna uzunca basıldığında (yaklaşık bir saniye) gelişmiş park desteği etkinleştirilir veya devre dışı bırakılır.

Sistemleri çalışmak için düğme mantığı şöyledir:

• Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı devre dışı bırakılır.
• Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun basıldığında gelişmiş park desteği etkinleştirilir.
• Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı etkinleşir.
• Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park desteği devreden çıkar.
• Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her iki sistemi de devre dışı bırakır.

Etkinleştirilmesi

Geri vitese takıldığında, ön ve arka park asistanı çalışmaya hazırldır.

Ön park asistanı aynı zamanda maksimum 11 km/s hızda otomatik olarak etkinleşir.

P▼▲ veya □△park asistanı düğmesindeki LED ışığının yanması sistemin çalışmak için hazır konumda olduğunu gösterir.

Araç 11 km/s üzeri bir hıza sahipse ön park asistanı devre dışı bırakılır. Araç hızı 11 km/saat'ın altına düştüğünde ön park yardımı her zaman tekrar devreye sokulur.

Gösterge

Sistem, aracın arkasındaki ve önündeki potansiyel olarak tehlikeli engellere karşı sesli sinyallerle sürücüyü uyarır. Aracın hangi tarafından engele daha yakın olduğuna bağlı olarak, aracın ilgili tarafından sesli uyarı sinyalleri duyarsınız. Aracın bu engele olan mesafesi azaldıkça akustik sinyal sesi aralıkları da azalır. Aradaki mesafe yaklaşık 30 cm'den daha az kaldığı zaman sürekli bir sinyal sesi duyulur.

Ayrıca engellere olan mesafe Sürücü Bilgi Sisteminde (DIC) ➔ 97 gösterilir.

172 Sürüş ve kullanım

Bir ön ve arka engelle olan mesafe, araç etrafındaki mesafe hatlarını değiştirerek gösterilir.

Arka taraftaki engeller sesle bildirilir ve aynı zamanda görsel olarak da belirtilir.

Ön taraftaki engeller öncelikle görsel olarak belirtilir. 80 cm'den yakın bir mesafede, sesli bir sinyal de duyulur.

Sürücü bilgi sistemindeki mesafe göstergesi daha yüksek öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali kolundaki SET/CLR ögesine basarak mesajı onayladıktan sonra, mesafe göstergesi yeniden görünür.

Devre dışı bırakılması

Araç geri vitesten çıkarıldığında arka park asistanı otomatik olarak kapanır.

Ön park asistanı 11 km/s üzeri hızlarda otomatik olarak devre dışı olur.

P»▲ veya □P△ park asistanı düğmesine kısa süreliğine basarak manuel olarak devreden çıkarmak mümkündür.

Sistem devre dışı bırakıldığında, düğmesindeki LED ışığı söner.

Ayrıca, sistem manuel olarak devre dışı kaldığında Sürücü Bilgi Sisteminde (DIC) Park Yardımcısı Kapalı mesajı görünür.

Manuel olarak devre dışı bırakılmasının ardından, P ^▲ veya park asistanı düğmesine basılması veya geri vitesse geçilmesi durumunda ön park asistanı yeniden devreye girer.

Ariza

Sistemde bir arıza olduğunda veya örn. sensörlerin buzla kaplı olması gibi sistem açısından geçici koşullardan ötürü çalışmadığında Sürücü Bilgi Sisteminde (DIC) bir mesaj görüntülenir.

Araç mesajları ➔ 104.

Gelişmiş park desteği

⚠️ Uyarı

Sistem tarafından önerilen park yerini kabul etmek ve park manevrası yapmak, tamamen sürücünün sorumluluğu altındadır.

Gelişmiş park desteğini kullanırken her zaman çevreleyen alanı tüm yönlerde kontrol edin.

Gelişmiş park desteği, Sürücü Bilgi Sistemindeki talimatlarla ve akustik sinyallerle sürücünün manevra yapmasına yardımcı olur. Sürücünün hızlanmayı, frenlemeyi, direksiyon kullanımını ve vites değiştirmeyi kontrol etmesi gerekir.

Sistem, ön ve arka tamponun her iki tarafından iki ilave sensör ile birlikte ön-arka park asistanının sensörlerini de kullanır.

Park asistanı düğmesi □Pv△ ve çalışma mantığı

Gelişmiş park desteği ve ön-arka park asistanının (bkz. önceki açıklama) her ikisi de □P△ düğmesiyle çalıştırılır.

^25 pu _A tuşuna kısaca basıldığında, park asistanı devre dışı bırakılır veya etkinleştirilir.

puşuna uzunca basıldığında (yaklaşık bir saniye) gelişmiş park desteği etkinleştirilir veya devre dışı bırakılır.

Sistemleri çalışmak için düğme mantığı şöyledir:

• Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı devre dışı bırakılır.
• Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun basıldığında gelişmiş park desteği etkinleştirilir.
• Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı etkinleşir.
• Gelişmiş park desteği etkinse, uzun basıldığında gelişmiş park desteği devreden çıkar.
• Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her iki sistemi de devre dışı bırakır.

Etkinleştirilmesi

Park yeri ararken, ### tuşuna yaklaşık bir saniye basıldığında sistem çalışmaya hazırldır.

Sistem sadece 30 km/saat'e kadar bir hızda devreye sokulabilir ve park yeri arayabilir.

Araç ve park edilmiş otomobillerin sırası arasındaki müsaade edilen mesafe en fazla 1,8 metre'dir.

174 Sürüş ve kullanım

Çalışma prensibi

Araç park halindeki otomobillerin yanından geçerken gelişmiş park desteği sistemi uygun bir park yeri aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi ekranında bir görsel geribildirim ve akustik sinyal verilir.

Bir park yeri önerildikten sonra sürücü 10 metre içinde aracı durdurmazsa, sistem başka bir uygun park yeri aramaya başlar.

"Dur" mesajı verildikten sonra 10 metrelik bir mesafede araç sürücü tarafından durdurulursa, sistemin park önerisi kabul edilmiş olur. Sistem park boşluğu için uygun olan en uygun manevraları hesaplar. Daha sonra, detaylı talimatlar vererek sürücüyü park boşluğuna yönlendirir.

Ekranda gösterilen talimatlar:

• Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
• Bir park yeri tespit edildiğinde, aracı durdurma talebi.
• Park manevrası esnasında sürüş istikameti.
• Park esnasında direksiyon simidinin konumu.
• Bazı talimatlar için ilerleme çubuğu görüntülenir.

Başarılı bir park etme manevrası, 'Son konum' sembolü ile gösterilir. Ön-arka park asistanının seslerine daima dikkat edin. Sürekli ses bir engele olan mesafenin yaklaşık 30 cm'den daha az olduğunu belirtir.

Park yönünün değiştirilmesi Sistem varsayılan olarak ön yolcu tarafından park yerlerini tespit edecek şekilde ayarlanmıştır. Sürücü tarafından park yerlerini tespit etmek için, arama süresince sürücü tarafından dönüş sinyalini yakın. Dönüş sinyali kapanır kapanmaz, sistem yeniden ön yolcu tarafından park yerlerini aramaya başlar.

Görüntü öncelikleri Gelişmiş park desteğini etkinleştirdikten sonra, Sürücü Bilgi Sisteminde (Driver Information Center) bir mesaj görüntülenir. Sürücü bilgi sistemindeki gelişmiş park desteği göstergesi daha yüksek öncelikli araç mesajları tarafından engellenebilir. Dönüş sinyali kolundaki SET/CLR öğesine basarak mesaj onaylandıktan sonra, gelişmiş park desteği talimatları yeniden görünür ve park etme manevrasına devam edilebilir.

Devre dışı bırakılması Sistem şu şekilde devre dışı birakılabilir:

• gelişmiş park desteği ve ön-arka park asistanı devredeyse, ^B_WpA tuşuna kısa basis
• gelişmiş park desteği devredeyse, □Pv△ tuşuna uzun basis
• park manevrasının başarıyla sonlandırılması
• araç saatte 30 km'den daha hızlı sürüldüğünde
• kontağı kapatıldığında

Gelişmiş park yardımının manevra esnasında sürücü veya sistem tarafından devre dışı bırakılması durumu sürücü bilgi sistemindeki Park etme devre dışı ile görüntülenecektir.

Ariza

Sürücü Bilgi Sisteminde (DIC) bir mesaj belirir.

• sistemde bir arıza olduğunda
• sürücü park etme manevrasını başarılı bir şekilde tamamlayamadığında
• sistem çalışmadığında

Park etme talimatları esnasında bir nesne algılanırsa, sürücü bilgi sisteminde Dur görüntülenir. Park etmeye devam etmek için nesneyi ortadan kaldırınız. Nesne kaldırılmazsa, sistem devre dışı kalacaktır. Yeni bir park yeri aramak için _0P_0D_0P_0 tuşuna yaklaşık bir saniye basarak sistemi aktif hale getirin.

Park asistanı sistemleri ile ilgili temel bilgiler

⚠️ Uyarı

Belirli koşullar altında, eşyalar veya giysiler üzerindeki çeşitli yansıtıcı yüzeyler ve harici ses kaynakları, sistemin engelleri algılamamasına yol açabilir.

Tamponun alt kısmına zarar verebilecek alçak engellere özellikle dikkat edilmelidir.

Dikkat

Sistemin performansı üzeri kapanmış konumdayken (örneğin kar ve benzeri sebeplerle) düşer.

Ağır yükler park asistanı sisteminin performansını düşürebilir.

Yüksek araçlar için (örneğin arazi araçları, mini van ve van tipi araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki

nesnelerin algılanması ve gösterilen mesafenin doğru olması garanti edilemez.

Dar veya çok yumuşak nesneler gibi çok küçük refleksiyon kesitine sahip nesneler sistem tarafından algılanmayabilir.

Park yardımı sistemleri algılama menzili dışındaki nesneleri algılamaz.

Not

Park asistanı sistemi, Bilgi Ekranı'ndaki ayarlar değiştirilerek devreye sokulabilir veya devreden çıkarılabilir. Bir römork kaplini bağlıysa, menüden seçilmelidir.

Araç ayarlarının kişiselleştirilmesi ⇒ 105.

Not

Park asistanı sistemi fabrika tarafından takılı olan çekme tertibatını otomatik olarak algılar. Konnektör takıldığında devre dışı kalır.

Sensör, harici bir akustik veya mekanik parazit sebebiyle mevcut olmayan bir nesneyi (akustik parazit) algılayabilir.

Gelişmiş park desteği sistemi paralel park manevrası sonrasında park alanındaki olası değişmelere karşı tepki vermeyebilir.

Not

Kullanımdan sonra gelişmiş park desteği bir kalibrasyon gerektirir. Optimum park kılavuzu için, en az 35 km sürüş mesafesi, bir kaç dönüş sayısı dahil, gereklidir.

Yan kör nokta alarmı

Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ veya sol tarafından bulunan nesneleri tespit eder ve haber verir. İçteki ve diştaki aynalarda görünemeyen nesneler algılandığı zaman sistem her dış aynada görsel bir uyarı gösterir.

Sistemin sensörleri araç tamponunun sağ ve sol tarafından bulunur.

Uyari

Yan kör nokta alarmı sürücünün görüşü yerine kullanılamaz.

Sistemin tespit edemediği nesneler:

• yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta olan araçlar
• yayalar, bisiklet sürücüleri veya hayvanlar

Şerit değiştirmeden önce, daima tüm aynalara bakın, omuz üzerinden bakın ve dönüş sinyalini kullanın.

Araç ileriye doğru hareket ederken, bir aracı geçerken veya araç tarafından sollanırken, sistem yan kör noktada bir araç tespit ettiğinde, ilgili yan aynadaki kehribar renkli „ ^8 uyarı simgesi yanar. Sürücü dönüş sinyalini etkinleştirdiğinde, şerit değiştirilmemesi yönünde br uyarı olarak kehribar rengi „ ^8 uyarı simgesi yanıp sönmeye başlar.

Not

Sollayan araç sollanan araçtan en az 10 km/saat daha hızlıysa, ilgili yan aynalardaki uyarı sembolü „ ^8 yanmayabilir.

Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda etkindir. 140 km/saatten daha hızlı sürüldüğünde sistem devre dışı kalır ve bu durum her iki dış aynadaki ^R^2,6 uyarı sembollerinin yanması ile gösterilir. Hızın tekrar azaltılması uyarı sembollerini söndürecektir. Sonra kör bölgede bir araç tespit edilirse, uyarı sembolü ^R^2,8 normalde olduğu gibi ilgili tarafta yanacaktır.

Araç çalıştırıldığında her iki dış ayna göstergesi kısaca yanarak sistemin çalıştığını gösterir.

Sistem Bilgi Ekranındaki Ayarlar menüsü üzerinden etkinleştirilip devre dışı bırakılabilir. Araç ayarlarının kişiselleştirilmesi ➔ 105.

Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.

Algılama bölgeleri

Sistem sensörü aracın her iki tarafındani yaklaşık 3 metre bir bölgeyi kapsar. Bu bölge her bir yan aynadan başlar ve arkaya doğru yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yaklaşık 0,5 metre ile iki metre arasındadır.

Araç römork çekiyorsa sistem devre dışı kalır.

Yan kör nokta alarmı koruma rayları, direkler, kaldırımlar, duvarlar ve kirişler gibi sabit nesneleri gözardı edecek şekilde tasarlanmıştır. Park eden araçlar veya karşı yönden gelen araçlar tespit edilmez.

178 Sürüş ve kullanım

Ariza

Normal şartlar altında ara sıra atlanmış alarmlar olabilir.

Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz veya sulu kar ile kaplandığında, yan kör nokta alarmı çalışmaz. Temizleme talimatları 237.

Sistemde bir arıza olduğunda veya sistem geçici koşullardan dolayı çalışmadığında, Sürücü Bilgi Sisteminde (Driver Information Center) bir mesaj görüntülenir. Hata geçmiyorsa bir servis atölyesinden yardım alın.

Arka görüş kamerası

Arka görüş kamerası sürücü geriye hareket ettiğinde, aracın arkasındaki alanı görmesine yardım eder.

Kameranın görüntü sü renkli bilgi ekranında gösterilir.

⚠️ Uyari

Arka görüş kamerası sürücünün dikkati yerine kullanılamaz. Kameranın ve gelişmiş park desteğinin görüş alanı dışında, ör. tamponun veya aracın altında bulunan nesnelerim görüntülenmediğini göz önünde bulundurun.

Aracı sadece Bilgi Ekrani'na bakarak geriye doğru sürmeyin ve geri vitesse takmadan önce aracın arkasını ve etrafını iyice kontrol edin.

Etkinleştirilmesi

Arka görüş kamerası geri vites takıldığında otomatik olarak etkinleşir.

Çalışma prensibi

Kamera plaka lambalarının arasına monte edilmiştir ve 130° görüş açısına sahiptir.

Kamera tarafından görüntülenen alan sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden farklıdır.

Kılavuz çizgiler

Dinamik kılavuz çizgiler 1 metre aralıklı olan ve gösterilen nesnelere olan mesafeyi tanımlamak için resim üzerine yansıtılan çizgilerdir.

Aracın yörüngesel şeridi direksiyon açısına göre gösterilir.

Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı bırakılabilir. Araç ayarlarının kişiselleştirilmesi 105.

Uyarı sembolleri

Uyarı sembolleri gelişmiş park desteği arka sensörleri tarafından tespit edilen engelleri gösteren resim üzerinde △ üçgenler olarak gösterilir.

İlave olarak araç çevresini kontrol etme uyarısı ile birlikte Bilgi Ekranının üst satırında △görüntülenir.

Ekranın üst satırı, çok fonksiyonlu düğmeye basarak silinebilir.

Ekran ayarları

Navi 650/Navi 950: Parlaklık, çok fonksiyonlu düğmeye önce basılarak ardından da dış halkası çevrilerek ayarlanabilir.

CD 600: Parlaklık, çok fonksiyonlu düğme basılıp döndürülerek ayarlanabilir.

Devre dışı bırakılması

Belirli bir hız aşıldığında veya yakl. 10 saniye süre ile geri vites takılmadığında, kamera devre dışı bırakılır.

Arka görüş kamerasının devreye sokulması veya devreden çıkarılması, Bilgi Ekranı'ndaki Settings (Ayarlar) menüsünden değiştirilebilir. Araç ayarlarının kişiselleştirilmesi 105.

Ariza

Hata mesajları Bilgi Ekranı'nın üst satırında bir △ile gösterilir.

Arka görüş kamerası aşağıdaki durumlarda doğru çalışmayabilir:

• Etraf karanlık ise.
• Güneş veya far ışıkları doğrudan kamera merceğine parlamaktadır.

180 Sürüş ve kullanım

• Kamera merceği buz, kar, çamur veya başka bir nesne tarafından örtüldüğünde. Merceği yıkayın, suyla durulayıp yumuşak bir bezle silin.
• Araç arkadan kazaya uğradiğında.
• Çok aşırı sıcaklık değişimlerinde.

Trafik işareti desteği

Çalışma prensibi

Trafik işareti asistanı sistemi ön kısımdaki kamera vasıtasıyla mevcut trafik işaretlerini algılar ve sürücü bilgi sisteminde görüntüler.

Algılanacak olan trafik işaretleri şunlardır:

Limit ve sollama yasağı işaretleri

• Hız limiti işaretleri
• Sollama yasağı işaretleri
• Hız limiti sonu işaretleri
• Sollama yasağı sonu işaretleri

Yol işaretleri

Başlangıcı ve sonu:

• otoyollar
  • A yollar
• oyun yolları

Ek işaretler

• trafik işaretleri için ek ipuçları
  • römork/karavan çekmenin kısıtlanması
• çekici engelleri
• yaş uyarısı
• buz uyarısı
• yön okları

Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir sonraki hız sınırı işareti veya hız sınırı

sonu işareti tespi edilene veya tanımlanmış bir işaret zamanaşımına kadar gösterilir.

Ekranda birden fazla işaretin gösterilmesi mümkündür.

Çerçeve içindeki bir önlem işareti, sistem tarafından tanınmayan ek bir işaretin tespit edildiğini gösterir.

Sistem, aydınlatma koşullarına bağlı olarak 200 km/s hıza kadar aktiftir. Sistem geceleri saatte 160 km hıza kadar etkindir.

Araç hızı 55 km/saat'in altına indiği zaman, örn. meskun mahale girerken, ekran sıfırlanır ve trafik işareti sayfasının içeriği silinir. Tespit edilen bir sonraki hız işareti görüntülenir.

İşaret ve sembollerin görüntülenmesi

Trafik işaretleri Sürücü Bilgi Sistemindeki Trafik işareti tespit sistemi sayfasında görüntülenir.

MENU tuşu ile Ayarlar ↻ öğesini seçin ve dönüş sinyali kolunun üzerindeki ayar çarkı ile Trafik işareti tespit sistemi girişini seçin ↗ 97.

Sürücü Bilgi Sistemi menüsünde başka bir sayfa seçilip ardından Trafik işareti tespit sistemi sayfası seçildiğinde, en son algılanan trafik işareti görüntülenir.

Uyarı fonksiyonu

Bir kez etkinleştirildiğinde, hız limiti ve sollama yasağı işaretleri Sürücü Bilgi Sistemi'nde ayrı pencereli uyarılar şeklinde görülür.

182 Sürüş ve kullanım

Uyarı fonksiyonu, trafik işareti asistanı sayfasının ayarlar menüsünden, dönüş sinyali kolu üzerindeki SET/CLR ögesine basılarak devreye sokulur veya devreden çıkarılır.

Ayar sayfası görüntülendiğinde uyarı fonksiyonunu devre dışı bırakmak için Kapalı ögesini seçin. Açık ögesini seçerek yeniden devreye alın.

Kontak açıldığında, uyarı fonksiyonu devre dışıdır.

Ayrı pencere (pop-up) gösterimi sürücü bilgi sisteminde yaklaşık 8 saniye sürer.

Sistem sıfırlama

Trafik işareti belleğinin içeriği, trafik işareti asistanı sayfasının ayarlar menüsünden, dönüş sinyali kolundaki SET/CLR düğmesi basılı tutularak temizlenebilir. Başarılı bir sıfırlama sonrasında bir uyarı sesi çalar ve bir sonraki trafik işareti algılanana dek aşağıdaki sinyal gösterilir.

Bazı durumlarda, trafik işareti asistanı sistem tarafından otomatik olarak sıfırlanır.

Ariza

Aşağıdaki durumlarda trafik işareti asistanı sistemi doğru çalışmayabilir:

• Ön kameranın bulunduğu ön cam temiz olmadığında.

• Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya tamamen kapalı veya işaretler zor tespit edilebilir durumda ise.

• Şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz şartlar oluşabilir. Bu durumda, Sürücü Bilgi Sisteminde Trafik İşareti Algılaması Yok Hava Nedeniyle görüntülenir.

• Trafik işaretleri hatalı monte edildiğinde veya hasarlı olduğunda.
• Trafik işaretleri ile ilgili Viyana Anlaşması'na (Wiener Übereinkommen über Straßenverkehrszeichen) uygun olmayan trafik işaretleri.

Dikkat

Sistem sürücüye belirli hız limitlerinde belirli trafik işaretlerinin tespit edilmesi hususunda yardım eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir hataya düşmeyiniz.

Sistem, hız limiti başlangıcı veya sonunu ifade eden trafik işaretleri dışında diğer trafik işaretlerini tespit etmez.

Aracınızda bu özel emniyet faktörünün olmasının sizde aracınızı riskli sürme eğilimi yaratmasına izin vermeyin. Daima seyir hızınızı yol şartlarına uygun hale getirin.

Sürücü asistanı sistemleri, trafikte doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu ortadan kaldırmaz.

Şerit değiştirme uyarısı

Şerit değiştirme uyarı sistemi aracın içinde bulunduğu yol şeridinin işaretlemelerini ön kamera vasıtasıyla gözlemler. Sistem şerit değiştirmeyi tespit eder ve beklenmeyen şerit değişikliği durumunda sürücüyü görsel ve akustik sinyallerle uyarır.

Beklenmeyen şerit değiştirme kriterleri şunlardır:

• dönüş sinyallerinin çalıştırılmaması

• fren pedalına basılmaması

• gaz pedalına etkin olarak basılmaması veya hız artışının olmaması

• etkin direksiyon kullanımının olmaması

Sürücü bu işlemleri yapıyorsa herhangi bir uyarı yapılmaz.

Etkinleştirilmesi

Şerit değiştirme uyarı sistemi taşuşuna basılarak etkinleştirilir. Tuştaki LED ışığının yanması sistemin çalışmak için hazır konumda olduğunu gösterir. Gösterge

184 Sürüş ve kullanım

panelindeki lâ göstergesi yeşil yanarsa sistem çalışmaya hazır konumdadır.

Sistem ancak saatte 56 km'nin üzerindeki hızlarda ve aracın sürüldüğü güzergahta yol şerit işaretlemeleri mevcut ise etkin şekilde çalışır.

Sistem beklenmeyen bir şerit değişikliği algıladığıında, lâ kontrol göstergesi sarı renkte yanıp sönmeye başlar. Eş zamanlı olarak akustik sinyal duyulur.

Devre dışı bırakılması

Sistem, lâ tuşuna basılarak devre dışı bırakılır, düğmedeki LED söner.

Saatte 56 km'nin altındaki hızlarda sistem çalışmaz.

Ariza

Aşağıdaki durumlarda şerit değiştirme uyarı sistemi doğru çalışmayabilir:

• ön cam temiz olmadığında
• şiddetli yağmur, kar, direk güneş ışığı veya gölgelenme gibi olumsuz şartlar oluşabilir

Şerit işaretleri tespit edilemezse, sistem çalışmaz.

Yakıt

Benzinli motorlar için yakıt

Sadece Avrupa standardı EN 228'e uygun veya eşdeğeri kurşunsuz yakıt kullanın.

Motor, %10'a varan oranda etanol içeren yakıtlə (örn. E10 adı verilen) çalışabilir.

Tavsiye edilen oktan sayısına sahip yakıtları kullanın. Daha düşük bir oktan derecesi motor gücünü ve torkunu azaltabilir ve yakıt tüketimini çok az arttırabilir.

Dikkat

Manganez bazlı katkı maddeleri gibi metalik bileşikler içeren yakıt veya yakıt katkıları kullanmayın. Bunlar motorda hasara yol açabilir.

Dikkat

EN 228 veya eşdeğerine uymayan yakıt kullanılması tortu bırakabilir veya motorda hasara sebep olabilir.

Dikkat

Olanaklı olan dereceden daha düşük bir oktan derecesine sahip yakıt kullanılması kontrolsüz yanmaya ve motor hasarına yol açabilir.

Oktan derecesi ile ilgili motora özgü koşullar motor verilerine genel bakış içinde verilmiştir ➔ 249. Yakıt dolum kapağındaki ülkeye-özel bir etiket bu gereksinimi geçersiz kılabilir.

Avrupa dışındaki yakıt katkı maddeleri

Yakıt, motor ve yakıt sisteminde birikinti oluşmasının önlenmesine yardımcı olan deterjan katkı maddeleri içermelidir. Temiz yakıt enjektörleri ve emme supapları

emisyon kontrol sisteminin düzgün çalışmasına olanak sağlar. Bazı yakıtlar, yakıt enjektörleri ve emme supaplarını temiz tutmaya yetecek miktarlarda katkı maddesi içermez.

Bu deterjan eksikliğini telafi etmek için, her motor yağı değişiminde veya her 15.000 km'de, hangisi önce gelirse, yakıt deposuna Fuel System Treatment PLUS ekleyin. Bu ürünü atölyenizde bulabilirsiniz.

Bazı şehirlerde, eterler ve etanol gibi oksijenatlar içeren yakıtların yanı sıra formüllendirilmiş yakıtlar mevcuttur. Bu yakıtlar daha önce tanımlanan teknik özellikleri uygunsa, bunların kullanılması kabul edilebilir. Ancak, E85 (%85 etanol) ve %15'ten fazla etanol içeren diğer yakıtlar sadece FlexFuel araçlarda kullanılmalıdır.

Dikkat

Metanol içeren yakıt kullanmayın. Yakıt sistemi içindeki metal parçalarda korozyona neden olup aynı zamanda plastik ve kauçuk

parçalara da zarar verebilir. Bu hasar araç garantisi kapsamında yer almaz.

Başta yüksek oktanlı yarış yakıtları gibi bazı yakıtlar, metilsiklopentadienil manganez trikarbonil (MMT) adı verilen bir oktan zenginleştirici katkı maddesi içerebilir. Buji ömrünü kısaltabileceği ve emisyon kontrol sistemi performansını etkileyebileceği için, MMT içeren yakıtlar veya katkı maddeleri kullanmayın. Arıza gösterge lambası 📋 yanabilir ➔ 92. Bu olursa, bir servise başvurun.

Dizel motorlar için yakıt

Sadece EN 590'a uygun ve sülfür konsantrasyonu maks. 10 ppm olan dizel yakıt kullanın.

Hacmen maks. %7'lik biyodizel (EN 14214'e uygun) içeriğine sahip yakıtlar kullanılabilir (örn. B7 adlı yakıt).

186 Sürüş ve kullanım

Avrupa Birliği dışındaki ülkelere seyahat ediyorsanız, ara sıra sülfür konsantrasyonu 50 ppm'nin altında olan Euro-Dizel kullanımı mümkündür.

Dikkat

15 ppm'den fazla sülfür içeren dizel yakıtın sıklıkla kullanılması ciddi motor hasarına yol açar.

Dikkat

EN 590 veya benzerine uymayan yakıt kullanılması motorda güç kaybına, yüksek aşınmaya veya motorda hasara sebep olur ve garanti hakkınızı etkileyebilir.

Deniz motoru dizel yağları, motorin, Aquazole v benzeri dizel-su emülsiyonları kullanmayın. Dizel yakıtların benzinli motorlarda benzinin inceltilmesi için kullanılmasına izin verilmez.

Yakıt doldurma

Tehlike

Yakıt doldurmadan önce kontağı ve eğer mevcutsa yanma odalı ısıtma sistemlerini kapatın. Cep telefonlarını kapatın.

Yakıt dolumu yapılırken ilgili yakıt dolum istasyonunun kurallarına uyunuz.

Tehlike

Yakıtlar yanıcı ve patlayıcı özelliği sahiptir. Sigara içmeyin. Bu tür maddelerin yakınında açık ateş veya kıvılcım oluşmasını engelleyin.

Aracın içinde yakıt buharının kokusu duyulursa, derhal arıza nedeninin bir servis tarafından giderilmesini sağlayın.

Dikkat

Yanlış yakıt doldurulduğunda, aracı çalıştırmayın.

Yakıt deposu doldurma boğazı, aracın sağ arka tarafındandır.

Yakıt deposu kapağının kilidi araç kilitleri açık ise açılabilir. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest konuma getirin.

Açmak için, kapağı yavaşça saat yönü tersine çevirin.

Benzin veya dizel yakıt doldururken yakıt dolum kapağını yakıt depo kapağına (dış kapak) asın.

Yakıt doldurmak için, pompanın ucunu tamamen içeriye sokun ve açın.

Otomatik kesmeden sonra, pompa nozülü kullanılarak tank maksimum iki kere daha tamamen doldurulabilir.

Dikkat

Taşan yakıtı derhal silin.

Kapatmak için, yakıt dolum kapağını bir tık sesi duyulana kadar sağa döndürün.

Kapağı kapatın ve yerine oturmasını bekleyin.

Yanlış yakıt önleyiciye sahip araçlar

⚠️ Uyari

Yanlış yakıt önleyicisi bulunan araçlarda, yakıt dolum boğazının kapağını elle açmaya çalışmayın.

Bunu gözardı ederseniz parmaklarınız sıkışabilir.

Seçici katalitik redüksiyon sistemine sahip araçlar bir yanlış yakıt önleyiciyle donatılmıştır.

Yanlış yakıt önleyicisi, yakıt dolum boğazının kapağının sadece dizel yakıt için özel bir nozul veya acil durumda yakıt ikmali hunisi kullanılarak açılmasını sağlar.

Yakıt deposu dolum kapağını yavaşça saat yönü tersine çevirin.

Benzin veya dizel yakıt doldururken yakıt deposu dolum kapağını yakıt depo kapağına asın.

Nozulu dolum boğazına dik bir hatta yerleştirin ve hafifçe bastırarak içeri sokun.

Acil bir durumda, bir kutu ile tekrar doldurun. Dolum boynu başlığını açmak için bir huni kullanılmalıdır.

Huni, bagaj bölümünde bulunur.

Huniyi dolum boğazına dik bir hatta yerleştirin ve hafifçe bastırarak içeri sokun.

Huniyi kullanarak, dolum boğazından içeri dizel yakıt doldurun.

Doldurduktan sonra, huniyi yeniden plastik torbasına yerleştirin ve eşya saklama bölmesine yerleştirin.

Seçici katalitik redüksiyon sistemi 148.

Yakıt dolum kapağı

Sadece orjinal yakıt dolum kapağı kullanın. Dizel motorlu araçların özel yakıt dolum kapakları vardır.

Yakıt tüketimi - CO₂-emisyonları

Yakıt tüketimi (birleşik) 7,3 ile 5,2 l/100 km arasındadır.

CO _2 emisyonu (birleşik) 172 ile 138 g/km arasındadır.

Aracınıza özel değerler için, araçla birlikte verilen Uyumluluk Sertifikası veya başka ulusal ruhsat belgelerine bakınız.

Genel Bilgiler

Resmi yakıt tüketimi ve özel CO₂ emisyonu rakamları standart donanımlı bir AB baz modeline göre verilmiştir.

Yakıt tüketimi ve CO₂ emisyonu verileri R (EC) No. 715/2007 direktifine (yürürlükteki son versiyon) göre verilmiştir ve direktifte belirtildiği gibi araç ağırlığı çalışma sırasına göre göz önünde bulundurulmuştur.

Bu rakamlar farklı araç modelleri arasında bir karşılaştırma yapabilmek için verilmiştir ve belirli bir aracın gerçek yakıt tüketimini garanti etmezler. Ilave donanımlar belirtilen tüketim ve CO₂ miktarlarından hafifçe daha yüksek değerler oluşmasına sebep olabilir. Bunun yanında yakıt tüketimi şahsi sürüş stili, yol şartları ve trafik durumuna bağlıdır.

Römork çekme

Genel Bilgiler

Sadece aracınız için onaylanmış bir çekme tertibatı kullanın. Çekme tertibatının iyileştirilmesi bir servis tarafından yapılmalıdır. Soğutma sistemi, sıcaklık koruma plakaları veya diğer ünitelerle ilgili olarak, araçta değişikliklerin yapılması gerekebilir.

Römork freni lambasının ampulünün bozuk olduğunu tespit eden fonksiyon, kısmı ampul bozukluğunu tespit edemez, örneğin, 4x 5 Watt ampullerde bozuk ampulü sadece bir 5 Watt lamba kaldığında veya hiç lamba kalmadığında tespit edebilir.

Römork/karavan çekme tertibatının takılması durumunda çekme halkası girişi kapatabilir. Bu durumda çekme işlemi için topuzlu bağlantı çubuğunu kullanın. Topuzlu bağlantı çubuğunu daima araçta bulundurun.

Sürüş özellikleri, çekme ile ilgili tavsiyeler

Karavan/römorku bağlamadan önce çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden yalpalama hareketlerinin sönümlenmesi için bir stabilizatörün kullanılması durumunda, bağlama topuzu yağlanmamalıdır.

Düşük sürüş performansına sahip karavan/römorklar ve müsaade edilen toplam ağırlığı 1200 kg'ın üzerinde olan karavan/römorklarda saatte 80 km hızın aşılmasına müsaade edilmez.

Karavan/römork yalpalamaya başlarsa, daha yavaş sürün, direksiyonu düzeltmeye kalkmayın, acil durumlarda sert fren yapın.

Rampayı çıktığınız vitesle ve çıktığınız hızla inin.

Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın 255.

Römork/karavan çekme

Karavan ve römork yükleri

Müsaade edilen karavan/römork çekme yük değerleri, araç ve motor özelliklerine bağlı azami değerlerdir ve bu değerlerin aşılmaması gerekir. Gerçek karavan/römork yükü, karavan/römorkun gerçek toplam ağırlığı ile bağlı durumdayken bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.

Aracınız için müsaade edilen karavan/römork yükü, araca ait resmi belgelerde belirtilmiştir. Genel olarak, maksimum %12 eğime kadar geçerlidirler.

Müsaade edilen karavan/römork yükü belirtilen eğime ve deniz seviyesinden 1000 metre yüksekliğe kadar geçerlidir. Yüksekliğin artması ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve tırmanma kabiliyeti azalır, Bu nedenle her 1000 metre tırmanışta izin verilen toplam çekme ağırlığının %10 oranında azaltılması gerekir. Hafif rampalı yolların kullanılması

190 Sürüş ve kullanım

durumunda (%8'den küçük, örn. otoyol) toplam çekme ağırlığının azaltılmasına gerek yoktur.

Müsaade edilen toplam çekme ağırlığı aşılmamalıdır. Müsaade edilen toplam çekme ağırlığı tip etiketinde belirtilmiştir ➔ 244.

Dikey bağlama soketi yükü

Karavan/römork tarafından bağlama topuzu üzerine etki eden kuvvet yükünü belirtir. Bu yük, karavani/ römorku yüklerken ağırlık dağılımını değiştirmek suretiyle ayarlanabilir.

Çekme aracının müsaade edilen azami dikey bağlama soketi yükü (75 kg), karavan/römork çekme tertibatı tip etiketinde ve araç belgelerinde belirtilmiştir. Özellikle ağır karavan/römorklar için daima azami bağlama soketi yükünü hedefleyin. Dikey bağlama soketi yükü asla 25 kg'dan daha az olmamalıdır.

Arka aks yükü

Karavan/Römork bağlıyken ve araçtaki tüm yolcular dahil çekici araç tamamen yüklüyken (tip etiketi veya araç belgelerinde belirtilen değerlere bakın) müsaade edilen arka aks yükünün 100 kg ve müsaade edilen toplam araç ağırlığının 100 kg aşılmasına izin verilir. Müsaade edilen arka aks yükü aşıldığında, saatte 100 km'nin üzerinde hız yapılmamalıdır.

Karavan/römork çekme ekipmanı

Dikkat

Römork kullanılmadığı zaman topuzlu bağlama çubuğu sökülmelidir.

Topuzlu bağlama çubuğunun bulunduğu yer

Topuzlu bağlama çubuğu bir çantaya yerleştirilmiştir ve bagaj bölümünde sabitlenmelidir.

Stepneye sahip araç

Topuzlu bağlama çubuğunun çantası, bagaj taban kapağının altında stepnenin yanına yerleştirilmiştir.

Kayışı, jant ve tekerleğin çevresinden yönlendirin, topuzlu bağlama çubuğunun çevresine sarın ve çantayı sabitlemek için kayışı sıkın.

Lastik tamir setine sahip araçlar

Topuzlu bağlama çubuğunun çantası, bagaj taban kapağının altında lastik onarım seti kutusunun yanına yerleştirilmiştir.

Kayış, lastik onarım seti kutusunun altındaki dişli civatanın çevresinden yönlendirilir. Kayışı topuzlu bağlama çubuğunun çevresine sarın ve çantayı sabitlemek için kayışı sıkın.

Düz bagaj bölümü tabanı olan araçlar

Topuzlu bağlama çubuğunun çantası, bagaj bölümü tabanının sağ tarafına yerleştirilmiştir.

Kayışı, sağ arka sabitleme halkalarının içinden geçirin, topuzlu bağlama çubuğunun çevresine iki kez sarın ve çantayı sabitlemek için kayışı sıkın.

Çeki kancası topuzu kolunun yerleştirilmesi

Prizi yerinden çıkartın ve aşağı katlayın. Topuzlu bağlama çubuğu yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma gözünde muhafaza edin.

192 Sürüş ve kullanım

Topuzlu bağlama çubuğunun gerilme konumunun kontrol edilmesi

• Döner düğmenin üzerindeki kırmızı işaret topuzlu bağlama çubuğunun üzerindeki yeşil işarete doğru bakmalıdır.
• Döner düğme ve topuzlu bağlama çubuğunun arasındaki mesafe yaklaşık 6 milimetre olmalıdır.
  • Anahtar konumunda olmalıdır.

Aksi takdirde topuzlu bağlama çubuğu yerleştirilmeden önce gerdirilmelidir:

- Anahtarı konumuna çevirerek topuzlu bağlama çubuğunun kilidini açın.

- Döner düğmeyi çekerek çıkartın ve gittiği kadar saat yönünde döndürün.

Çeki kancası topuzu kolunun yerleştirilmesi

Gerdirilmiş olan topuzlu bağlama çubuğunu deliğin içine yerleştirin ve duyulacak şekilde yerine oturana kadar sıkıca yukarıya doğru bastırın.

Döndürme tutamağı kendiliğinden ilk konumuna geri gelir ve tekrar topuzlu bağlama çubuğu üzerinde kalır (aralık yok).

Uyari

Yerleştirme işlemi esnasında döner düğmeye dokunmayın.

Anahtarı ① konumuna çevirerek topuzlu bağlama çubuğunu kilitli konuma getirin. Anahtarı çıkarın ve koruyucu kapağı yerine bastırın.

Römork fren kablo gözü

Frenli römorklar için, ilgili fren kablosunu çekme halkasına bağlayın.

Topuzlu bağlama çubuğunun doğru monte edildiğini kontrol edin

• Döner düğmenin üzerindeki yeşil işaret topuzlu bağlama çubuğunun üzerindeki yeşil işarete doğru bakmalıdır.
• Döndürme tutamağı ile topuzlu bağlama çubuğu arasında boşluk bulunmamalıdır.
• Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
• Topuzlu bağlama çubuğu kilitli ve anahtarı çekip çıkarılmış olmalıdır.

⚠️ Uyarı

Karavan/Römork kullanımına sadece topuzlu bağlama çubuğu yerine doğru yerleştirildiyse müsaade edilir. Eğer topuzlu bağlama çubuğu doğru şekilde monte edilemiyorsa, bir servise başvurun.

Topuzlu bağlama çubuğunun çıkartılması

Koruyucu kapağı açın ve topuzlu bağlama çubuğunun kilidini açmak için anahtarı konumuna getirin.

Döndürme tutamağını çekerek çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama çubuğunu aşağıya doğru çekerek çıkartın.

Kapama tapasını yuvaya takın. Prizi katlayın.

Topuzlu bağlama çubuğunu yukarıda açıklanan şekilde istifleyip sabitleyin.

194 Araç bakımı

Araç bakımı

Genel Bilgiler 195

Aksesuarlar ve araçta yapılan değişiklikler 195

Aracın depolanması 195

Servis ömrü sonu geri kazanım 196

Araç kontrolleri 196

Çalışma yapılması ...... 196

Kaput 197

Motor yağı 197

Motor soğutma suyu 198

Yıkama sistemi sıvısı 199

Frenler 200

Fren hidroliği 200

Araç aküsü 200

Dizel yakıt sisteminin havasının alınması 202

Silecek lastiğinin değiştirilmesi 202

Ampul değiştirme 203

Halojen farlar 203

Sürüşe duyarlı ön farlar ...... 205

Sis lambaları 206

Ön dönüş sinyali lambaları ..... 206

Arka lambalar 207

Yan dönüş sinyali lambaları ....209

Plaka lambası 210

İç lambalar 210

Gösterge panosu aydınlatması 210

Elektronik sistem 211

Sigortalar 211

Motor bölmesi sigorta kutusu .. 2 1 2

Gösterge panosu sigorta kutusu 214

Bagaj bölmesi sigorta kutusu .. 2 1 5

Araç takımları 216

Jantlar ve lastikler 217

Kış lastikleri 217

Lastik tanımlamaları 218

Lastik hava basıncı denetleme sistemi 218

Lastik hava basıncı 221

Diş derinliği 223

Lastik ve tekerlek ebadının değiştirilmesi 223

Tekerlek kapakları 224

Lastik zincirleri 224

Lastik onarım seti 224

Tekerlek değiştirme 228

Stepne 230

Motorun ara kablo ile çalıştırılması 234

Çekme 235

Aracın çekilmesi 235

Başka bir aracın çekilmesi ..... 236

Araç bakımı 237

Dış bakım 237

İç bakım 240

Genel Bilgiler

Aksesuarlar ve araçta yapılan değişiklikler

Orijinal parça ve aksesuarları ve özellikle kendi aracınızın tipi için piyasaya sürülmüş olan yedek parçaları kullanmanızı öneririz. Yapılan devamlı piyasa kontrollerine rağmen, bu özellikleri başka ürünler için, bu ürünler ilgili makamların onayını almış veya bir başka şekilde garanti edilmiş olsalar dahi, biz takdir ve garanti edemeyiz.

Standart araç özelliklerinde yapılan herhangi bir tadilat, dönüştürme ve başka değişiklikler (bir sınırlama olmaksızın yazılım, tadilatları, elektronik kontrol modüllerinde yapılan tadilatlar dahil olmak üzere) Opel tarafından verilen garantiyi geçersiz bırakabilir. Bu gibi değişiklikler ayrıca sürücü yardım sistemlerini, aracın yakıt tüketimini, CO₂ emisyonlarını ve diğer emisyonlarını etkileyebilir ve aracın tip onayına artık uygun olmamasına yol açarak araç ruhsatınızın geçerliliğini etkileyebilir.

Dikkat

Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar hasar görebilir.

Aracın depolanması

Aracın uzun süre kullanılmaması halinde alınacak önlemler

Eğer araç birkaç ay çalıştırılmayacaksa:

• Aracı yıkayın. Aracın boyalı kısımlarının mumlanması. Dış bakım ➔ 237.
• Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin ve gerekirse onarılmasını sağlayın.
• Kapak ve kapıların plastik contalarını temizleyin ve koruyucu sürün.
• Yakit deposunu tamamen doldurun.
• Motor yağını değiştirin.

• Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.

• Soğutma sıvısı seviyesini kontrol edin.

• Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın.
• Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya geri vitesi seçin, otomatik şanzımanda vites kolunu P konumuna alın. Takoz veya buna benzer bir şey ile aracın hareket etmemesini sağlayın.
• El frenini çekmeyin.
• Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
• Açılır kumaş tavanı kapatın.
• Çevresel etkileri azaltmak için açılır kumaş tavanı örtün.
• Akünün eksi kutup bağlantısını sökerek araç şebekesinden ayırın. Tüm sistemlerin fonksiyonlarının kapalı olduğundan emin olun (örn. hırsızlık alarm sistemi de dahil).

196 Araç bakımı

Aracın tekrar kullanıma alınması

Aracı tekrar çalıştırmadan önce aşağıda belirtilen işlemleri yapın:

• Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın. Elektrikli camların elektronik ünitesini etkinleştirin.
• Lastik basıncını kontrol edin.
• Cam yıkama sistemini doldurun.
• Motor yağ seviyesini kontrol edin.
• Soğutma suyu seviyesini kontrol edin.
• AdBlue'nun dayanıklığı iki yılla sınırlı olduğundan, sıvı çok eskidiyse değiştirilmelidir. Bir servise başvurun.
  • Gerekirse plakayı monte edin.

Servis ömrü sonu geri kazanım

Servis ömrü sonu geri kazanım ve eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili servislerden edinebilirsiniz. Bu işlemler, sadece aracın tekrar değerlendirilmesi ile ilgili yetkili bir merkez tarafından yapılabilir.

Araç kontrolleri Çalışma yapılması

Motor bölmesindeki bütün kontroller sadece kontak kapatıldıktan sonra yapılmalıdır.

Soğutma vantilatörü kontak kapalıyken dahi beklenmedik bir anda çalışmaya başlayabilir.

Tehlike

Ateşleme sistemi ve Xenon far sistemi çok yüksek bir elektrik gerilimi ile çalışır. Bu nedenle elektirikli parçalara dokunmayın.

Kaput

Açılması

Açma kolunu çekin. Açma kolunu orjinal konumuna geri getirin.

Emniyet mandalını aracın sol tarafına doğru getirin ve kaputu açın.

Kaputu açın ve destek çubuğunu dayayın.

Autostop esnasında kaput açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.

Kapatılması

Kaputu kapatmadan önce destek çubuğunu tutamağın içine doğru bastırın.

Kaputu indirin ve düşük bir yükseklikten (20-25 cm) mandal içine düşürün. Kaputun yerleşip yerleşmediğini kontrol edin.

Dikkat

Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.

Motor yağı

Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek motorun hasar görmesini önleyin. Doğru özelliklerdeki yağın kullanıldığından emin olun. Tavsiye edilen sıvılar ve yağlayıcılar 242.

Maksimum motor yağı tüketimi 1000 km başına 0,6 litre'dir.

198 Araç bakımı

Motor yağ seviyesi kontrolü sadece araç düz bir zeminde park edilmiş konumdayken yapılmalıdır. Motor çalışma sıcaklığında olmalı ve en az beş dakika önce kapatılmış olmalıdır.

Yağ seviyesi ölçüm çubuğunu çekin, temizleyin, yerine sokun, tekrar dışarı çekin ve motor yağ seviyesini okuyun. Ölçüm çubuğunu yerine sokun, yarım tur döndürün.

Yağ seviyesi ölçüm çubuğunun rengi motor varyasyonuna göre değişir.

Motor yağı seviyesi MIN işaretine düştüğünde motor yağı ilave edin.

En son kullanılan motor yağının aynısını kullanımızı tavsiye ederiz.

Motor yağı ölçüm çubuğunun üzerindeki MAX seviyesini geçmemelidir.

Dikkat

Doldurulan fazla yağın akıtilması veya emilmesi gerekir.

Kapasiteler 254.

Kapağı oturtun ve sıkın.

Motor soğutma suyu

Soğutma suyu yakl. -28 °C'ye kadar donma koruması sağlar. Çok düşük sıcaklıkların oluştuğu soğuk

bölgelerde fabrikada doldurulan antifriz yakl. -37 °C'ye kadar koruma sağlar.

Dikkat

Sadece onaylanmış antifriz kullanın.

Soğutma suyu ve antifriz ➔ 242.

Soğutma sıvısı seviyesi

Dikkat

Soğutma suyu seviyesinin çok düşük olması motor hasarlarına sebep olabilir.

Sistem soğuk olduğu zaman soğutma sıvısı seviyesi dolum çizgisi işaretinin biraz üzerinde olmalıdır. Seviye düşük ise doldurun.

⚠️ Uyari

Soğutma suyu kapağını açmadan önce motorun soğumasını bekleyin. İçerideki yüksek basıncın yavaşça çıkması için soğutma kapağını dikkatle açın.

Doldurmak için temiz içme suyu ile karıştırılmış 1:1 soğutma sıvısı kullanınız. Eğer soğutma sıvısı yoksa, temiz içme suyu kullanınız.

Kapağı oturtun ve sıkın. Soğutma sıvısı yoğunluğunu kontrol edin ve kayıp durumunda soğutma sıvısı kaybına neden olan arızanın bir servis tarafından giderilmesini sağlayın.

Yıkama sistemi sıvısı

Temiz su ile doldurun ve suya onaylanmış temizleme maddesi ve antifrizden yeterince ilave edin.

200 Araç bakımı

Dikkat

Düşük sıcaklıklarda veya ani bir sıcaklık düşüşü sonrasında, sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısı koruma sağlayabilir.

İzopropanol içeren yıkama sistemi sıvısı kullanımı dış lambalara zarar verebilir.

Cam yıkama sivisi ↩ 242.

Frenler

Fren balatasının minimum kalınlıkta olması durumunda, frenleme esnasında bir gıcırtı sesi gelir.

Sürüşe devam edilebilir. En kısa zamanda fren balatalarının değişmesini sağlayın.

Fren balataları yenilendiğinde ilk kilometrelerde gereksiz sert frenleme yapmayın.

Fren hidroliği

⚠️ Uyarı

Fren hidroliği zehirli ve tahriş edicidir. Gözlere, cilde, kumaşa veya boyalı yüzeylere temas etmesine izin vermeyin.

Fren hidroliği seviyesi MIN ve MAX işaretinin arasında olmalıdır.

Sıvı seviyesi MIN işaretinin altındaysa, yetkili servise başvurun.

Fren ve debriyaj hidroliği ➔ 242.

Araç aküsü

Akü bakım gerektirmez, ancak bunun önkoşulu sürüş tarzının akünün yeterli şarj yapmasına imkan tanımasıdır. Aracın kısa mesafeli kullanımı ve sık sık motor çalıştırma işlemi akünün boşalmasına sebep olabilir. Elektrik tüketen cihazların gereksiz yere kullanılmasından kaçının.

Kullanılmış aküler ev çöpüne atılmamalıdır. Akülerin uygun bir geri dönüşüm merkezine bırakılması gerekir.

Aracın dört haftadan daha uzun bir süre kullanılmaması akünün boşalmasına neden olabilir. Akünün eksi kutup bağlantısını sökerek araç şebekesinden ayırın.

Akünün kutup başlarını sadece kontak kapalı konumdayken bağlayın.

Akü boşalma emniyeti ➔ 127.

Akünün ayrılması

Araç aküsü ayrılacak ise (örneğin bakım işleri için) alarm sireni şu şekilde çalışmaz duruma getirilmelidir: Kontağı açın ve sonra kapatın, sonra araç aküsü bağlantılarını 15 saniye içinde ayırın.

Araç aküsünün değiştirilmesi

Not

Bu bölümde verilen talimatlar dışına çıkılması, stop- start sisteminin geçici olarak devre dışı kalmasına sebep olabilir.

Araç aküsünü değiştirirken, artı kutbun bölgesinde açık hava tahliye deliğin olmamasına dikkat edin. Eğer bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile kapatılmalıdır ve eksi kutup bölgesindeki havalandırma delikleri açılmalıdır.

Sadece, araç aküsünün üstünde sigorta kutusunun sabitlenmesine olanak sunan araç aküleri kullanın.

AGM (Absorptive Glass Mat) akülü araçlarda, akünün başka bir AGM akü ile değiştirildiğinden emin olun.

Bir AGM akü üzerindeki etiketinden anlaşılabilir. Biz orijinal Opel araç aküsü kullanılmasını önermekteyiz.

Not

Orijinal Opel araç aküsünden farklı bir AGM araç aküsü kullanılması stop-start sisteminin performansının düşmesine sebep olabilir.

Araç aküsü değişiminin bir yetkili servis tarafından yapılmasını tavsiye ederiz.

Stop-start sistemi 143.

Araç aküsünün şarj edilmesi

⚠️ Uyari

Stop-start sistemli araçlarda, bir akü şarj cihazı ile şarj yaparken şarj potansiyelinin 14,6 voltu geçmemesine dikkat edin. Aksi takdirde araç aküsünde hasar oluşabilir.

Motorun ara kablo ile çalıştırılması 234.

Uyarı etiketi

Sembollerin anlamları:

• Kivilcim, açık ateş yakılmaz veya sigara içilmez.
• Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya sebep olabilir.
• Araç aküsünü çocukların ulaşamayacağı yerlerde muhafaza edin.
• Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına sebep olabilecek sülfürik asit mevcuttur.
• Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
• Araç aküsü yakınında patlayıcı gaz mevcut olabilir.

Dizel yakıt sisteminin havasının alınması

Yakıt deposunun tamamen boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası alınmalıdır. Kontağı üç defa 15 saniye süreyle açın. Daha sonra motoru maksimum 40 saniye boyunca çalıştırın. Motor çalışmazsa bu işlemi 5 saniye sonra tekrarlayın. Eğer motor bundan sonra çalışmazsa bir servise başvurun.

Silecek lastiğinin değiştirilmesi

Silecek kolunu kalkmış pozisyonda kalıncaya kadar kaldırın, silecek lastiğini söküp çıkartmak için düğmeye basın.

Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana kadar itin.

Silecek kolunu hafifçe indirin.

Ampul değiştirme

Kontağı kapatın ve gerekli düğmeyi veya kapıları kapatın.

Yeni ampulleri sadece soketlerinden tutun. Ampul camını çiplak elle tutmayın.

Değişim esnasında aynı özellikleri ampül kullanın.

Uzun huzmeli far ampullerini motor bölümü içinden değiştirin.

Ampul kontrolü

Bir ampul değiştirildikten sonra, kontağı açın ve lambaları yakarak kontrol edin.

Halojen farlar

Bi-Halojen far (1) kısa ve uzun huzme için bir ampullü.

Park lambaları/Gündüz sürüş farı(2).

Kısa/uzun huzmeli far (1)

1. Kapağı (1) saat yönünün tersine çevirin ve çıkarın.

1. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp alın.

1. Tutucu tırnaklardan bastırarak ampul tutucusunu kablo soketinden çıkarın.

2. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.

3. Ampul tutucusunu, tespit kulakları reflektördeki kanallara oturacak şekilde takın, saat yönünde çevirerek sabitleyin.

4. Kapağı takın ve saat yönünde çevirin.

Park lambaları/Gündüz sürüş farı (2)

1. Ampul duyunu (2) saat yönünün tersine döndürün ve yuvadan çıkmasını sağlayın. Ampul duyunu reflektörden çıkarıp alın.

1. Ampulü çekerek duydan çıkartın.

2. Değiştirin ve yeni ampulü duya takın.

3. Ampul soketini reflektöre yerleştirin ve saat yönünde çevirin.

Sürüşe duyarlı ön farlar

Tehlike

Sürüşe duyarlı ön far sisteminde Xenon farlar kullanılır.

Xenon farlar çok yüksek bir elektrik gerilimi ile çalışır. Bu nedenle elektirikli parçalara dokunmayın. Lamba değişimini sadece bir servise yaptırın.

Ön dönüş sinyali ve manevra lambası ampulleri değiştirilebilir.

Park lambaları/gündüz sürüş farları Işık Saçan Diyotlar (LED'ler) olarak tasarlanmıştır ve değiştirilemez.

Manevra lambası

1. Kapağı saatin tersi yönde çevirin ve çıkarın.

1. Ampul tutucusunu saatin tersi yönde döndürün ve yuvadan çıkmasını sağlayın. Ampul tutucusunu reflektörden çıkarıp alın.

1. Ampulü çekerek fiş konnektörden ayırın.
2. Ampulü değiştirin ve ampul tutucuyu fiş konnektöre bağlayın.
3. Ampul tutucusunu, tespit kulakları reflektördeki kanallara oturacak şekilde takın, saat yönünde çevirerek sabitleyin.
4. Kapağı takın ve saat yönünde çevirin.

206 Araç bakımı

Sis lambaları

Ampullere aracın altından erişilebilir.

1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden çıkarın.

1. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden çıkarın.
2. Ampul soketini ampulle birlikte söküp değiştirin ve fışı takın.
3. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.

Ön dönüş sinyali lambaları

1. Kapağı (1) saatin tersi yönde çevirin ve çıkarın.

1. Resimde halojen farlı versiyon görülmektedir.

Resimde, sürüşe duyarlı ön farlara sahip versiyon görülmektedir.

Ampul soketini saat yönü tersine çevirerek reflektörden ayırın ve çekin.

1. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
2. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
3. Ampul soketini reflektöre yerleştirin ve saat yönünde çevirin.
4. Kapağı takın ve saat yönünde çevirin.

Arka lambalar

1. Bir bozuk parayla vidayı gevşeterek bagaj kapağının içindeki kapağı açıp çıkarın.
2. Fren lambaları, arka lambalar ve sis lambası, Işık Yayan Diyotlar (LED'ler) olarak tasarlanmıştır ve değiştirilemez.

208 Araç bakımı

Saatin tersi yönde çevirerek, ampul duyunu çıkarın.

Sinyal lambaları (1)

Geri vites lambaları (2)

1. Ampulü çıkarıp değiştirin

2. Ampul duyunu arka lamba grubuna yerleştirip saat yönünde çevirin.

1. Önce tespit klipslerini takarak kapağı kapatın. Bir bozuk parayla vidayı saat yönünde çevirerek kapağı kilitleyin.

Bagaj kapağı çerçevesindeki ilave lambalar

1. Bagaj kapağının açılması.

1. Yan kaplama paneldeki kapağı çözün ve çıkarın.

1. Saatin tersi yönde çevirerek, ampul duyunu çıkarın.

Sinyal lambaları (1)

Arka lambalar (2)

1. Ampulü çıkarıp değiştirin.
2. Ampul duyunu muhafazaya yerleştirin ve saat yönünde çevirin.
3. Yan kaplama kapağını takın.

Yan dönüş sinyali lambaları

Ampulü değiştirmek için, lamba gövdesini çıkartın:

1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

1. Ampul tutucuyu saatin tersi yönde çevirin ve gövdeden çıkartın.

1. Ampulü ampul tutucusundan çekin ve değiştirin.

210 Araç bakımı

1. Ampul braketini takın ve saat yönünde çevirin.
2. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.

Plaka lambası

1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.

1. Ampul tutucuyu lamba gövdesinden çıkartmak için saatin tersi yönde çevirin.


1. Ampulü ampul tutucusundan çekin ve değiştirin.

2. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde çevirin.

3. Lambayı tampona takın ve yerine oturtun.

İç lambalar

İç aydınlatma lambası, Okuma lambaları

Lamba değişimini sadece bir servise yaptırın.

Bagaj bölümü aydınlatması

Lamba değişimini sadece bir servise yaptırın.

Gösterge panosu aydınlatması

Lamba değişimini sadece bir servise yaptırın.

Elektronik sistem

Sigortalar

Arızalı sigorta ile sağlam sigorta aynı verilere sahip olmalıdır.

Araçta toplam üç adet sigorta kutusu bulunmaktadır:

• Motor bölümünde ön sol kısımda,
• Soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki kaplamanın içinde veya sağdan direksiyonlu araçlarda torpedo gözünün arkasında,
• Bagaj bölümünde sol taraftaki kapağın arkasında.

Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.

Bir sigortanın arızalı olduğu telinin erimiş olmasından anlaşılır. Yeni bir sigorta ancak arızanın nedeni tespit edilip giderildikten sonra takılmalıdır.

Bazı fonksiyonlar birkaç sigorta aracılığıyla korunur.

Fonksiyonsuz sigortalar yerleştirilmiş olabilir.

Sigorta çıkarıcısı

Sigortaların değişimi için motor bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.

Sigorta çıkarıcısını üstten veya yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.

212 Araç bakımı

Motor bölmesi sigorta kutusu

Sigorta kutusu motor bölümünde sol ön taraftadır.
Kapağı ayırın ve durana kadar yukarıya doğru katlayın. Kapağı dikey olarak yukarıdan çıkartın.

1 Motor kontrol modülü
2 Lambda sensörü
3 Yakıt enjeksiyonu, ateşleme sistemi
4 Yakıt enjeksiyonu, ateşleme sistemi
5 -
6 Ayna isiticisi
7 Fan kontrolü
8 Lambda sensörü, motor soğutma
9 Arka cam sensörü
10 Araç aküsü sensörü
11 Bagaj açma
12 Sürüşe duyarlı ön farlar, otomatik ışık kontrolü
13 ABS Valfleri
14 -
15 Motor kontrol modülü

No. Akım devresi

16 Marş motoru

17 Şanzıman kontrol modülü

18 Isitmalı arka cam

19 Elektrik kumandalı cam, ön

20 Elektrik kumandalı cam, arka

21 Arka elektrik merkezi

22 Sol uzun huzmeli far (Halojen)

23 Far yıkama sistemi

24 Sağ kısa huzmeli far (Xenon)

25 Sol kısa huzmeli far (Xenon)

26 Ön sis farları

27 Dizel yakıt ısırtıcısı

28 Start stop sistemi

29 Elektrikli el freni

30 ABS pompasi

31 -

32 Hava yastığı

No. Akım devresi

33 Sürüşe duyarlı ön farlar, otomatik ışık kontrolü

34 Egzoz gazı devridaimi

35 Elektrik kumandalı camlar, yağmur sensörü, yan ayna

36 Klima Sistemi

37 -

38 Vakum pompası

39 Yakıt sistemi kontrol modülü

40 Cam yıkama sistemi

41 Sağ uzun huzmeli far (Halojen)

42 Radyatör fanı

43 Ön cam silecekleri

44 -

45 Radyatör fanı

46 -

47 Korna

48 Radyatör fanı

No. Akım devresi

49 Yakıt pompası

50 Far seviye ayarı, sürüşe duyarlı ön farlar

51 -

52 Ilave isitici, dizel motor

53 Şanzıman kontrol modülü, Motor kontrol modülü

54 Vakum pompası, gösterge paneli grubu, ısıtma havalandır- ması, klima sistemi

Arızalı sigortayı değiştirdikten sonra sigorta kutusu kapağını kapatın ve bastırarak yerine tam oturmasını sağlayın.

Sigorta kutusu kapağı doğru şekilde kapatılmadığında arıza meydana gelebilir.

214 Araç bakımı

Gösterge panosu sigorta kutusu

Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya saklama gözünün arka kısmında bulunur.

Eşya saklama gözünü açın ve kilidi açmak için sola bastırın. Eşya saklama gözünü aşağı yatırım ve çıkarın.

Sağdan direksiyonlu araçlarda sigorta kutusu torpedo gözündeki kapağın arka kısmındadır. Torpedo gözünü açın, daha sonra kapağı çıkarın ve aşağı yatırım.

1 Göstergeler
2 Gövde kontrol ünitesi, dış aydınlatma
3 Gövde kontrol ünitesi, dış aydınlatma
4 Infotainment Sistemi
5 Bilgi-eğlence sistemi, gösterge
6 Aksesuar prizleri, çakmak
7 Aksesuar prizi
8 Gövde kontrol modülü, sol kısa far
9 Gövde kontrol modülü, sağ kısa far
10 Gövde kontrol modülü, kapı kilitleri
11 Dahili fan
12 Elektrikli sürücü koltuğu
13 Yolcu elektrikli koltuğu
14 Arıza teşhis konnektörü

No. Akım devresi

15 Hava yastığı
16 Bagaj kapağı rölesi
17 Klima sistemi
18 Servis diyagnozu
19 Gövde kontrol modülü, fren lambaları, arka lambalar, iç lambalar

20 -

21 Gösterge paneli
22 Ateşleme sistemi
23 Gövde kontrol modülü
24 Gövde kontrol modülü
25-
26 Bagaj aksesuar elektrik prizi

Bagaj bölmesi sigorta kutusu

Sigorta kutusu bagaj bölümünde sol taraftaki kapağın arkasındadır.

Sigorta tanımlamaları

1 Açılır kumaş tavan kontrol modülü, sağ elektrikli ray
2-
3 Park asistanı
4 Seçici katalitik redüksiyon sistemi
5 -
6-
7 Elektrik kuamndalı koltuk
8 Açılır kumaş tavan kontrol modülü
9 Seçici katalitik redüksiyon sistemi
10 Seçici katalitik redüksiyon sistemi
11 Römork modülü, lastik basıncı izleme ve arka görüş kamerası
12 Açılır kumaş tavan kontrol modülü, arka lambalar
13-

216 Araç bakımı

No. Akım devresi

14 Arka koltuk elektrikli katlama

15 -

16 Koltuk havalandırması, arka görüş kamerası, açılır kumaş tavan kontrol modülü

17 -

18 -

19 Direksiyon ıstıcısı

20 -

21 Koltuk ısitıcısı

22 -

23 Açılır kumaş tavan kontrol modülü, sol elektrikli ray

24 Seçici katalitik redüksiyon sistemi

25 -

26 Lojistik olmayan mod için aktarma sigortası

27 Pasif giriş

No. Akım devresi

28 -

29 Hidrolik ünitesi

30 -

31 -

32 Flex Ride

Araç takımları

Stepneye sahip araçlar

Bagaj taban kapağını açın. Hasarlı tekerleği tamir etmek için gerekli kriko, alet takımları ve kayış, bagaj bölümünde stepnenin altındaki alet kutusunda bulunur.

Bijon anahtarı ve çekme halkası, stepne çukurunda, alet kutusunun yanındaki alet çantasında bulunur. Alet çantası bir bağlama ipiyle bağlama çubuğuna sabitlenmiştir.

Çantadaki aletlere erişmek için alet kutusu ile alet çantası bağlama ipini bağlama çubuğundan sökün.

Stepne ↩ 230.

Lastik tamir setine sahip araçlar

Bazı aletler ve çekme halkası, lastik tamir kitiyle birlikte bagaj bölmesindeki taban kapağının altında yer alan alet kutusunda bulunur.

Lastik onarım seti ve düz bagaj bölümü tabanı olan araçlar

Bazı araç takımları ve çekme halkası, lastik onarım setiyle birlikte bir çantada yer alır, bu çanta da bagaj bölümünde sol ön çekme halkasına sabitlenmiştir.

Jantlar ve lastikler

Tekerlekler

Dizel motorlu araçlarda, çelik jant yoktur ve sadece özel, araç onaylanmış alaşım jantlara izin verilir.

Lastik ve jant durumu

Keskin kenarlar üzerinden yavaşça ve mümkün olduğunca dik açı ile geçin. Keskin kenarların üzerinden geçmek lastik ve tekerleklere zarar verebilir. Park ederken, lastiklerin kaldırım kenarına dayanmamasına dikkat edin.

Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar veya anormal aşınma olması durumunda bir servise başvurun.

Kış lastikleri

Kış lastikleri dışarıdaki sıcaklığın 7 °C'nin altında olduğu durumlarda güvenliği arttırır ve bu nedenle bütün tekerleklere takılmalıdır.

Tüm lastik boyutlarına kış lastikleri olarak izin verilir ➔ 255.

218 Araç bakımı

245/45 R18 lastik boyutunu sadece kış lastiği olarak kullanın.

Dizel motorlu araçlarda, çelik jant yoktur ve sadece özel, araç onaylanmış alaşım jantlara izin verilir.

Ülkelere özgü uygulamalara uygun olarak hız etiketini sürücünün görüş alanına yapıştırın.

Lastik tanımlamaları

Örneğin 235/55 R 17 99 V

235 : Lastik genişliği, mm

55 : Enine kesit oranı (yüzdesel olarak lastik yüksekliğinin lastik genişliğine olan oranı)

R : Lastik kemeri yapı türü: Radyal

RF : Yapı türü: RunFlat

17 : Jant çapı / inç cinsinden

99 : Taşıma kapasitesi tanım numarası, örneğin: 99 değeri 775 kilograma karşılık gelmektedir

V : Hız tanım kodu

Hız tanım kodu:

Q : 160 km/saate kadar

S : 180 km/saate kadar

T : 190 km/saate kadar

H : 210 km/saate kadar

V : 240 km/saate kadar

W : 270 km/saate kadar

Aracınızın maksimum hızına uygun bir lastik seçin.

Maksimum hıza sürücü (75 kg) artı 125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın maksimum hızını düşürebilir.

Performans ↩ 250.

Direksiyonel tabana sahip lastikler

Lastikler, öngörülmüş olan dönme yönü sürüş istikametinde dönecek şekilde monte edilmelidir. Dönme yönü, lastiklerin yanağında bulunan bir sembol (örneğin bir ok) ile belirlenmiştir.

Lastik hava basıncı denetleme sistemi

Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi, sürüş esnasında aracın dört lastiğinin basıncını ve devir sayısını her dakika kontrol eder.

Dikkat

Lastik basıncı denetleme sistemi sadece lastik hava basıncının düşük olduğunu bildirir ve sürücü tarafından yapılması gereken düzenli lastik bakımı yerine kullanılamaz.

Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler de öngörülen basınca sahip olmalıdır.

Not

Lastik basıncı kontrol sisteminin yasalarca gerekli olduğu ülkelerde, basınç sensörü olmayan tekerleklerin kullanılması araç tipi onayını geçersiz kılacaktır.

Güncel lastik hava basıncı sürücü bilgi sistemi tarafından Araç Bilgileri Menüsü menüsünde görüntülenir.

Sinyal kolu üzerindeki tuşlar ile menü seçilebilir.

MENU tuşuna basıp Araç Bilgileri Menüsü 📄 öğesini seçin.

Ayar çarkını çevirerek lastik hava basıncı kontrol sistemini seçin.

Sistem durumu ve basınç uyarıları, ilgili lastiği Sürücü Bilgi Sisteminde belirten bir mesaj eşliğinde gösterilir.

Sistem, uyarılar için lastik sıcaklığını dikkate alır.

Sıcaklık bağımlılığı ➔ 221.

Tespit edilen bir düşük lastik hava basıncı durumu kontrol lambasının (↓ yanmasıyla gösterilir ➔ 95.

Eğer (1) yanarsa, mümkün olduğu kadar kısa bir sürede durun ve lastikleri önerilen basınca kadar şiirin 255.

(1), 60-90 saniye süreyle yanıp söner ve ardından sürekli olarak yanarsa, sistemde bir hata var demektir. Bir servise başvurun.

Şişirdikten sonra, Sürücü Bilgi Sistemindeki lastik basıncı değerlerini güncellemek için aracı sürmek gerekebilir. Bu süre boyunca (1) yanabilir.

(1) düşük sıcaklıklarda yanar ve bir süre sürdükten sonra sönerse, bu, yaklaşan bir düşük lastik basıncı durumu olabilir. Lastik basıncını kontrol edin.

Araç mesajları ↗ 104.

Lastik hava basıncı arttırılması veya azaltılması gerekiyorsa, kontağı kapatın.

Sadece lastik hava basıncı sensörlü lastikleri takın, aksi takdirde lastik hava basıncı gösterilmez ve (1) sürekli olarak yanar.

Stepne veya geçici stepnede basınç sensörü bulunmamaktadır. Lastik basıncı kontrol sistemi bu lastiklerde çalışmaya hazır konumda değildir.

220 Araç bakımı

Kontrol lambası (!) yanar. Geri kalan üç lastik için sistem çalışmaya devam eder.

Piyasada-bulunan sıvı tamir setlerinin kullanımı sistem fonksiyonlarını olumsuz olarak etkiler. Fabrika-onaylı tamir setleri kullanılabilir.

Elektronik cihazların çalıştırılması veya benzer dalga frekanslarını kullanan tesislere yakın olunması lastik basıncı kontrol sistemini bozabilir.

Her zaman lastik değiştirildiğinde, lastik hava basıncı sensörleri sökülerek bakımları yapılmalıdır. Vidalı sensör için: supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör için: komple supab gövdesini değiştirin.

Aracın yüklenme durumu

Lastik hava basıncını lastik bilgi etiketindeki yük durumuna veya lastik hava basıncı çizelgesine göre ayarlayın 255 ve Sürücü Bilgi Sistemindeki Lastik yükü menüsündeki uygun ayarı seçin, 97. Bu ayar, lastik basıncı uyarlarında referans alınır.

Lastik Yükü menüsü sadece araç sabitken ve park freni uygulanmışken görünür. Otomatik şanzımanlı araçlarda vites kolu P konumunda olmalıdır.

• Hafif 3 kişiye kadar konfor basıncı için
• Eko 3 kişiye kadar Eco basıncı için
• Tam yüklenme için Maks

Lastik basınç sensörü eşleştirme işlemi

Her lastik basınç sensörü özgün bir tanımlama koduna sahiptir. Lastik basınç sensörlerinden biri veya daha fazlasının değiştirilmesi durumunda ve tekerleklerin dönmesi veya komple lastik setinin değiştirilmesinin ardından tanımlama kodu ile yeni tekerlek konumu birbiriyle eşleştirilmelidir. Lastik basınç sensörü eşleştirme işlemi, stepneyi lastik basınç sensörü bulunan bir normal tekerlekle değiştirdikten sonra yapılmalıdır.

Arıza lambası Ⓐ ve uyarı mesajı veya kodu bir sonraki kontak açıktan sonra sönmelidir. Sensörler bir yeniden öğrenme aleti ile tekerlek konumlarına eşleştirilir. Burada uyulması gereken sıra şudur: sol ön tekerlek, sağ ön tekerlek, sağ arka tekerlek, sol arka tekerlek. Sensör eşleştirilene kadar, geçerli aktif konumdaki dönüş sinyal lambası yanar.

Servis için yetkili servisinize danışınız. İlk tekerlek konumunu eşleştirmek için iki dakika, dört

tekerlek konumunun tümünü eşleştirmek için toplam beş dakika süre vardır. Daha uzun sürüyorsa eşleştirme işlemi durur ve yeniden başlatılmalıdır.

Lastik basınç sensörü eşleştirme işlemi şöyle gerçekleştirilir:

1. El frenini çekin.
2. Kontağı açın.
3. Otomatik şanzımanlı araçlarda: vites kolunu P konumuna getirin. Manuel şanzımanlı araçlar: boşu seçin.
4. Dönüş sinyali kolundaki MENU düğmesini kullanarak Sürücü Bilgi Sisteminde Araç Bilgileri Menüsü öğesini seçin.
5. Lastik hava basıncı menüsüne geçmek için ayar tekerini çevirin.

6. Sensör eşleştirme işlemine başlamak için SET/CLR öğesine basın. Ekranda işlemin kabul edilmesini isteyen bir mesaj görüntülenmelidir.

7. Seçileni onaylamak için SET/CLR öğesine tekrar basın. Alicının yeniden öğrenme modunda olduğunu belirtmek için klakson iki kez çalar.

8. Sol taraftaki ön tekerlekle başlayın.
9. Yeniden öğrenme aletini lastik yanağına karşı, supap sapının yanına yerleştirin. Ardından lastik hava basıncı sensörünü etkinleştirmek için düğmeye basın. Bir klakson sesi, sensör tanımlama kodunun bu tekerlek konumuna eşleştigini onaylar.
10. Sağ ön tekerlege geçin ve 9. adımdaki prosedürü tekrar edin.
11. Sağ arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar edin.

12. Sol arka tekerleğe geçin ve 9. adımdaki prosedürü tekrar edin. Klakson iki defa çalarak sensör tanımlama kodunun sol arka tekerleğe eşleştigini ve lastik hava basınç sensörü eşleştirme işleminin artık aktif olmadığını gösterir.

13. Kontağı kapatın.

14. Dört lastiği de lastik hava basıncı bilgi etiketinde önerilen lastik basıncına kadar şiirin.
15. Lastik yükleme durumunun seçilen basınca ➔ 97 ayarlandığından emin olun.

Lastik hava basıncı

Lastik hava basınçlarını, en az 14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken kontrol edin. Stepneyi de kontrol etmeyi unutmayın. Bu durum, lastik basıncı kontrol sistemine sahip olan araçlar için de geçerlidir.

Sübap kapağını çevirerek açın.

222 Araç bakımı

Lastik hava basıncı ➔ 255.

Sol ön kapı çerçevesindeki lastik hava basıncı bilgileri etiketi, orijinal donanım lastikleri ve ilgili lastik hava basınçlarını gösterir.

Buradaki lastik hava basıncı bilgileri soğuk lastikler için geçerlidir. Ayrıca bu bilgiler hem yaz hem de kış lastiklerinde dikkate alınmalıdır.

Stepneyi daima azami yük için geçerli olan lastik basıncı ile doldurun.

ECO lastik hava basıncı mümkün olan en düşük yakıt tüketimine ulaşmayı sağlar.

Lastik hava basınçlarının belirtilen değerlerden daha yüksek veya daha düşük olması, güvenliği, aracın kullanımı, rahatlığı ve yakıt tasarrufunu olumsuz yönde etkiler ve lastik aşınmasını hızlandırır.

Lastik basınçları farklı seçeneklere göre değişiklik gösterebilir. Doğru lastik basıncı değeri için, aşağıdaki prosedürü takip edin:

1. Motor tanımlama kodunu belirtin. Motor verileri ➔ 249.

2. İlgili lastiği tanımlayın.

Lastik basıncı tabloları olası tüm lastik kombinasyonlarını gösterir ➔ 255.

Aracınız için onaylanmış lastikler için, araçla birlikte verilen EEC Uyumluluk Sertifikası veya başka ulusal ruhsat belgelerine bakınız.

Lastik hava basıncının doğru olmasından sürücü sorumludur.

⚠️ Uyarı

Lastik hava basıncı öngörülen değerin altında ise, bu durum lastiğin önemli miktarda

ısınmasına ve içten hasara uğramasına neden olarak, yüksek hızlarda lastik tabanının yarılmasına, hatta lastiğin patlamasına yol açabilir.

⚠️ Uyarı

Lastik basıncı tablosunda gösterilen özel lastikler için tavsiye edilen lastik basıncı, lastikte belirtilen maksimum lastik basıncından daha fazla olabilir. Hiç bir zaman lastikte belirtilen maksimum lastik basıncını aşmayın.

Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı düşürülecek veya arttırılacak ise kontağı kapatın. Lastik hava basıncını ayarladıktan sonra kontağı açın ve ilgili ayarı sürücü bilgi sistemindeki Lastik yükü sayfasından seçin 97.

Sıcaklık bağımlılığı

Lastik hava basıncı lastiğin sıcaklığına bağlıdır. Sürüş esnasında, lastiğin sıcaklığı ve basıncı artar. Lastik bilgi etiketi ve lastik basınç tablosunda verilen lastik basıncı değerleri soğuk, yani 20 °C'deki lastikler için geçerlidir.

Basınç, 10 °C'lik bir artış için yaklaşık 10 kPa yükselir. Lastikler sıcakken kontrol yapılırken bu durum dikkate alınmalıdır.

Sürücü Bilgi Sisteminde görüntülenen lastik hava basıncı değeri gerçek lastik şiirme basıncını gösterir. Soğumuş bir lastik daha düşük bir değer gösterecektir ve bu da hava kaçağı olduğunu göstermez.

Diş derinliği

Profil derinliğini düzenli olarak kontrol edin.

Lastikler, profil derinlikleri 2-3 mm olduğu zaman, emniyet açısından yenilenmelidir. (Kış lastiklerinde bu derinlik 4 mm'dir.)

Bir güvenlik gereği olarak, bir aks üzerindeki lastiklerin diş derinliklerinin farkı 2 mm'den fazla olmamalıdır.

Kanunen müsaade edilen asgari profil derinliğine (1,6 mm), lastik aşınma göstergelerine (TWI) kadar aşındığı zaman erişilmiş olur. Göstergelerin yerleştirildiği yerler, lastiğin yanaklarında bulunan işaretlerle gösterilmektedir.

Ön lastiklerde, arkadakilerden daha fazla bir aşınma görüldüğünde, öndeki lastiklerle arkadakilerin yerlerini periyodik olarak değiştirin.

Lastiklerin dönüş yönünün değişiklik öncesi konumdaki gibi olmasına dikkat edin.

Lastikler kullanılmadığı zaman bile yıpranır. Lastikleri, 6 senede bir değiştirmenizi tavsiye ederiz.

Lastik ve tekerlek ebadının değiştirilmesi

Fabrikada takılan lastiklerden daha büyük lastikler kullanıldığında, elektronik kilometre sayacının muhtemelen yeniden programlanması, nominal lastik basıncının ayarlanması veya araçta başka değişikliklerin yapılması gerekebilir.

Lastik büyüklüğünün değiştirilmesi durumunda lastik hava basınçlarını gösteren etiketin de değiştirilmesi gerekir.

224 Araç bakımı

Uyari

Uygun olmayan lastik veya jantların kullanılması, bir kaza ile sonuçlanabilir ve fabrikanın genel işletme izinlerinin ortadan kalkmasına yol açabilir.

Tekerlek kapakları

Sadece Opel tarafından ilgili araç için müsaade edilen ve böylece ilgili tekerlek/lastik kombinasyonu şartlarına uygun olan jant kapakları ve lastikler kullanılmalıdır.

Opel tarafından müsaade edilmeyen jant kapaklarının ve lastiklerin kullanılması durumunda, lastiklerde jant koruma kenarı bulunmamalıdır.

Jant kapakları fren soğutmasına zarar vermemelidir.

Uyari

Uygun olmayan lastiklerin veya jant kapaklarının kullanılması ani hava basıncı kaybına ve böylece kazalara yol açabilir.

Çelik jantlı araçlarda: Kilitli somunlar kullanırken, tekerlek kapaklarını takmayın.

Lastik zincirleri

Lastik zincirlerini sadece ön tekerleklerde kullanın.

Lastik taban ve lastik iç yanakları üzerinden zincir kilidi ile birlikte 10 mm'den fazla taşmayan ince baklalı zincir kullanın.

Uyarı

Hasarlar, lastiğin patlamasına neden olabilir.

225/55 R17 ve 245/45 R18 ebatlarındaki lastiklerde kar zincirlerine izin verilir.

Geçici stepnede lastik zincirlerinin kullanımına müsaade edilmez.

Lastik onarım seti

Lastik tabanında oluşan ufak lastik hasarları lastik tamir seti ile giderilebilir.

Batan maddeyi lastikten çıkarmayın.

Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki hasarlar lastik onarım seti ile onarılamaz.

Uyari

80 km/h'dan hızlı gitmeyin.

Uzun bir süre için kullanmayın.

Direksiyon hakimiyeti ve sürüş kabiliyeti azalabilir.

Lastiğin patlaması durumunda aşağıda belirtilenleri yapın:

Park frenini çekin ve 1. vitese, geri vitese veya P konumuna takın.

Lastik onarım seti bagaj bölümünde taban kapağının altındaki bir kutuda bulunmaktadır.

Başka bir modelde, lastik onarım setini içeren çanta, bagaj bölümünde sol arka sabitleme halkasına sabitlenmiştir.

1. Lastik onarım setini bagaj bölümünden çıkarın.
2. Kompresörü çıkarın.

1. Elektrik bağlantı kablolarını ve hava hortumunu konpresörün alt kısmında muhafaza edildikleri gözlerden çıkarın.


1. Kompresör hava hortumunu sızdırmazlık maddesi şişesindeki bağlantı noktasına çevirerek takın.
2. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun. Kompresörü, sızdırmazlık maddesi şişesi dik duracak şekilde tekerleğin yakınına koyun.

1. Patlak lastiğin supap kapağını çıkarın.

2. Doldurma hortumunu lastik sübabına döndürerek takın.

3. Kompresör üzerindeki düğme O konumunda olmalıdır.

4. Kompresör elektrik kablosunu aksesuar soketine veya çakmak soketine bağlayın. Araç aküsünün boşalmasını önlemek için motorun açık durumda olmasını tavsiye ederiz.

1. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna getirin. Lastik, sızdırmazlık maddesi ile doldurulur.

2. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık 30 saniye) kompresördeki basınç göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından basınç tekrar gösteririlir.

3. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır. Ardından lastik şiirilir.

4. Öngörülen lastik hava basıncına 10 dakika içerisinde ulaşılabilinmelidir. Lastik hava basıncı 255. Doğru basınç değerine ulaşıldığında kompresörü kapatın.

Öngörülen uygun lastik hava basıncına 10 dakika içerisinde erişilmemesi halinde, lastik çok fazla hasar görmüştür. Aracı bundan sonra bir tekerlek devri kadar hareket ettirin. Lastik tamir setini tekrar bağlayın ve dolum işlemini 10 dakika boyunca

devam ettirin. Öngörülen lastik basıncına bundan sonra hala ulaşılamıyorsa, lastik ağır hasar görmüş demektir. Bir servise başvurun.

Aşırı lastik basıncını basınç göstergesinin üzerindeki düğme ile boşaltın.

Kompresörü 10 dakikadan fazla çalıştırmayın.

1. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini tutucudan çıkarırken tutucudaki kilitleme ucuna basın. Lastik dolum bağlantısını sızdırmazlık maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece sızdırmazlık maddesinin sızması engellenmiş olur. Lastik tamir setini bagaj bölümündeki yerine koyun.
2. Akan sızdırmazlık maddesini bir bezle silin.

3. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere yapıştırın.

4. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için hemen sürüşe devam edin. Yaklaşık 10 km (en geç 10 dakika) sonra aracınızı durdurun ve lastik hava basıncını kontrol edin. Bunun için hava hortumunu doğrudan lastik supabına ve kompresöre vidalayın.

Lastik hava basıncı 1,3 bar basınçtan daha fazla ise, basıncı öngörülen değere göre düzeltin. Basınç kaybı oluşmayıncaya kadar işlemi tekrarlayın.

Lastik hava basıncı 1,3 bar basınçtan daha az ise, aracın

kullanılmasına artık müsaade edilmez. Bir servise başvurun.

1. Lastik onarım setini bagaj bölümündeki yerine kaldırın.

Not

Onarılmış lastikler sürüş konforunu oldukça azaltır, bu sebeple bu lastiği en kısa zamanda değiştirin.

Anormal bir ses duyduğunuzda veya kompresör çok ısınırsa, kompresörü en az 30 dakika kapatın.

Entegre edilmiş olan emniyet valfı 7 bar basınçta açılır.

Lastik tamir setinin son kullanma tarihine dikkat edin. Son kullanma tarihinin geçmesinin ardından sızdırmazlık özelliği kalmaz. Sızdırmazlık maddesi şişesi üzerindeki kullanma süresini dikkate alın.

Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik tamir setinin kanuni talimatlara uygun olarak atılmasını sağlayın.

Kompresör ve sızdırmazlık maddesi yaklaşık -30 °C'den itibaren kullanılabilir.

228 Araç bakımı

Birlikte verilen adaptörler örn. top, şişme yatak, bot gibi nesnelerin şiirilmesi için kullanılabilir. Bu parçalar kompresörün alt kısmında bulunur. Çıkarmak için kompresör hava hortumunu çevirin ve adaptörü çekin.

Tekerlek değiştirme

Bir stepne yerine lastik tamir seti konulmuş olabilir ➔ 224.

Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:

• Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park edin. Ön tekerleklerin düz bakması gerekir.
• Park frenini çekin ve 1. vitesse, geri vitesse veya P konumuna takın.
• Stepneyi çıkarın ➔ 230.
• Asla birden fazla tekerleği aynı anda değiştirmeyin.

• Krikoyu yalnız tekerlek patladığında tekerleği değiştirmek için kullanın, yaz ve kış lastiği değişikliklerinde kullanmayın.

• Kriko bakım gerektirmez.

• Krikonun dayandığı zemin yumuşaksa, krikonun altına maksimum 1 cm kalınlığında sağlam bir altlık konulmalıdır.
• Krikoyla kaldırmadan önce ağır eşyaları araçtan indirin.
• Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
• Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
• Araç kriko ile kaldırılmış konumdayken, motoru çalıştırmayın.
• Tekerleği takmadan önce tekerlek somunlarını ve dişleri temiz bir bezle silin.

⚠️ Uyarı

Tekerlek civatasını, somununu ve tekerlek somunu konisini yağlamayın.

1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın. Jant kapağını zorlayarak çıkarın. Araç takımları 216.

Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın. Bu esnada jantları korumak için tornavida ve hafif alaşımı jant arasına yumuşak bir bez koyun.

Orta tekerlek cıvatası kapaklı alaşım jantlar: Çektirmeyi ➔ 216 marka amblemi girintisine takıp çekerek orta kapağı ayırın.

1. Bijon anahtarını üzerine yerleştirin ve bijon civatalarını yarım tur döndürerek gevşetin. Tekerlekler, kilitli büjonlarla korunuyor olabilir. Bu özel somunları gevşetmek için, bijon anahtarını takmadan önce civatanın başına adaptörü takın. Adaptör torpedo gözünde bulunmaktadır.

1. Krikonun doğru noktaya yerleştirildiğinden emin olun.


1. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarak kaymayacağı şekilde kriko

destekleme noktasının altına yerleştirilmelidir.

Bijon anahtarı takın ve kriko doğru hizalanmış konumdayken tekerlek yerden kalkıncaya kadar anahtarı çevirin.

1. Bijon civatalarını gevşetin.
2. Tekerleği değiştirin. Stepne → 230.
3. Bijon civatalarını takın.
4. Aracı indirin.
5. Bijon anahtarını üzerine yerleştirin ve bijon civatalarını çaprazlama sıkın. Sıkma torku 140 Nm'dir.

230 Araç bakımı

1. Jant kapağının arkasındaki supap sembolü jant supabına doğru bakmalıdır.

Bijon kapaklarını takın.

Orta kapağı alaşım jantlara takın.

1. Değiştirilen lastiği ➔ 230, araç takımlarını ➔ 216 ve kilitli büjon adaptörünü ➔ 70 istifleyin.
2. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek bijonlarının sıkma torkunu kontrol edin.

En kısa zamanda hasarlı lastiğin değişmesini sağlayın.

Kaldırma platformu için kriko noktası

Kaldırma platformunun merkezi olarak eşiğin girintisinin altındaki arka kol pozisyonu.

Kaldırma platformunun araç alt gövdesindeki ön kol pozisyonu.

Stepne

Diğer tekerleklerden farklı olan stepne takılıyorsa, bu tekerlek geçici bir stepne olarak sınıflandırılabilir ve hiçbir etikette belirtilmese de ilgili hız limitleri geçerlidir. Geçerli hız limitini kontrol etmek için bir servisten yardım isteyin.

Stepne çelik jantlıdır.

Dikkat

Diğer tekerleklerden daha küçük bir stepnenin kullanımı veya kış lastikleriyle kullanım sürüşe uygunluğu etkileyebilir. En kısa zamanda hasarlı lastiğin değişmesini sağlayın.

Stepnenin çıkarılması ve hasarlı tekerleğin bagaj bölümüne yerleştirilmesi

Stepne, taban kapağının altındaki stepne boşluğunda bulunur.

Stepne yuvası stepne dışındaki başka ebatlardaki lastikler için tasarlanmamıştır.

Çıkartmak için:

1. Açılır kumaş tavanı kapatın ve ilmik alanında içe doğru yukarı iterek bagaj bölümü ayırcısını içe katlayın 73.

1. Taban kapağını çıkarın.


1. Stepne, boşlukta bir kelebek somunla tespit edilmiştir. Somunu gevşetin, koniyi sökün ve stepneyi çıkarın.

Stepnenin altında araç takımlarını içeren bir kutu ve bir çanta vardır. Alet çantası bir bağlama ipiyle bağlama çubuğuna sabitlenmiştir. Çantadaki aletlere erişmek için alet kutusu ile alet çantası bağlama ipini bağlama çubuğundan sökün. Araç takımları 216.

1. Hasarlı tekerleği değiştirin ➔ 228 ve araç takımlarını alet kutusu ile çantaya geri yerleştirin. Kayışı kutudan çıkarıp bir kenara koyun.

232 Araç bakımı

1. Alet çantası bağlama ipini bağlama çubuğuna takın ve çantayı yerine koyun. Konik adaptörü takıp kelebek somunu sıkarak alet kutusunu sabitleyin.
2. Hasarlı tekerleği yukarı bakacak şekilde çukura yerleştirin.

1. Kayışın ilmik ucunu sol arka sabitleme halkasından geçirin.
2. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme halkasına güvenli bir şekilde bağlanana kadar çekin.

1. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.

2. Kancayı sağ arka sabitleme halkasına takın.

3. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
4. Taban kapağını hasarlı tekerleğin üzerine yerleştirin.
5. Varsa, çantadaki topuzlu bağlama çubuğunu, bagaj bölümündeki bir sabitleme halkasına sabitleyin.
6. Açılır kumaş tavanı açmadan önce bagaj bölümü ayırcısını dışa katlayın.

Hasarlı tekerlek değiştirildikten sonra stepnenin yeniden yuvasına yerleştirilmesi

1. Açılır kumaş tavanı kapatın ve bagaj bölümü ayırcısını içe katlayın.
2. Taban kapağını çıkarın, kelebek somunla koniyi gevşetip çıkarın.
3. Araç takımlarını alet kutusu ile çantaya yerleştirin.
4. Stepneyi yukarı bakacak şekilde çukura yerleştirin.

1. Tekerleğin mümkün olduğunca öne doğru yerleştirilebilmesi için eksantrik koniyi takıp stepnenin

girintisinde döndürün. Kelebek somunu saat yönünde çevirerek tekerleği sabitleyin.

1. Taban kapağını takıp kapatın.

Uyarı

Bagaj bölmesinde kriko, tekerlek ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve yaralanmaya yol açabilir. Sabitlenmeyen ekipmanlar araç aniden durduğunda veya bir çarpışma anında, yaralanmalara veya yükte veya araçta hasara sebep olabilir.

Kriko ve diğer takımlarını her zaman ilgili eşya saklama bölümlerinde ve sabitlenmiş şekilde muhafaza edilmelidir.

Bagaj bölümüne yerleştirilen hasarlı tekerlek daima bir kayışla bağlanmalıdır.

Geçici yedek tekerlek

Dikkat

Diğer tekerleklerden daha küçük olan bir stepnenin kullanımı sürüş şartlarını etkileyebilir. En kısa zamanda hasarlı lastiğin değişmesini sağlayın.

Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin. Virajları düşük hızlarla geçin. Geçici stepneyi uzun bir süre kullanmayın.

Aracınız başka bir aracı çekerken arka lastik patlarsa, geçici yedek lastiği öne ve tam boy lastiği arkaya takın.

Lastik zincirleri ➔ 224.

Yönlü lastikli stepne

Lastikler, öngörülmüş olan dönme yönü sürüş istikametinde dönecek şekilde monte edilmelidir. Dönme yönü, lastiklerin yanağında bulunan bir sembol (örneğin bir ok) ile belirlenmiştir.

Aşağıdaki bilgiler dönme yönünün tersine monte edilmiş olan lastikler için geçerlidir:

- Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en kısa zamanda yenileyin veya tamir edin ve yedek lastiğin yerine takın.

- Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatlı sürün.

234 Araç bakımı

Motorun ara kablo ile çalıştırılması

Hızlı şarj cihazı ile çalıştırmayın.

Araç aküsü boşalmış olan bir aracın motorunu, başka bir aracın aküsü ve ara kablo ile çalıştırın.

Uyari

Motorun ara kablo ile çalıştırılması işlemi çok dikkatli bir şekilde yapılmalıdır. Aşağıdaki talimatlardan herhangi bir sapma, akünün patlamasından doğan yaralanmalara ve aynı zamanda her iki araçtaki elektrik donanımının hasarına yol açabilir.

Uyari

Akünün gözlere, cilde, kumaşa veya boyalı yüzeylere temas etmesine izin vermeyin. Akü içindeki elektrolit, direkt temas halinde yaralanma ve hasara neden olabilecek olan sülfürik asit içermektedir.

• Aküyü asla açık alev veya kivilcima yaklaştırmayın.
• Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş olabilir. Donmuş bir aküye marş ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
• Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu elbise kullanın.
• Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı akünün kapasitesi (Ah) şarj edilmekte olan akünün kapasitesinden önemli ölçüde düşük olmamalıdır.
• Kablo uçları izolasyonlu ve kablo kesiti en az 16 mm ^2 , dizel motorlarda 25 mm ^2 , olan marş ara kablosu kullanın.
• Boşalmış olan aküyü araçtan ayırmayın.
• Gereksiz elektrik tüketicilerini kapatın.

• Takviye çalışması yaptığınız süre içinde akünün üzerine eğilmeyin.

• Kablo kutup başlarından birisi diğer kablonun kutup başına değmemelidir.

• Araçlar çalıştırma yardımı esnasında birbirine değmemelidir.
• Park (el) frenini çekin, şanzımanı rölantiye (boş vitesse) alın, otomatik şanzımanda P konumuna alın.
• Her iki akünün de artı kutup koruma kapaklarını açın.

Kablo bağlantı sırası:

1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artı kutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına – örneğin motor bloğuna veya motor bağlantısındaki vida bağlantısına bağlayın. Bağlantıyı boşalan aküden mümkün olduğunca uzak bir yerde (en az 60 cm) gerçekleştirilirin.

Kabloları motor bölmesinde dönen parçalara temas etmeyecek şekilde yerleştirin.

Motorun çalıştırılması:

1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dakika sonra diğer aracın motorunu çalıştırın. Aküsü boşalmış olan araca 1'er dakika

aralıklarla marş basılmalı ve marş basma 15 saniyeden uzun sürmemelidir.

1. Her iki motoru, kablolar bağlı olarak yaklaşık 3 dakika süreyle rölantide çalıştırın.
2. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin aydınlatma, arka cam ıstıcısı) açın.
3. Kabloları sökerken yukarıdaki işlem sırasının tam tersini uygulayın.

Çekme

Aracın çekilmesi

Kapağın alt kısmındaki deliğe bir tornavida sokun. Tornavidayı aşağı doğru hareket ettirerek kapağı dikkatlice çıkarın.

Çekme halkası araç takımları ile birlikte muhafaza edilir ➔ 216.

236 Araç bakımı

Yatay bir konumda duruncaya kadar çekme halkasını saatin tersi yönde sonuna kadar vidalayın.

Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.

Çekme halkası sadece araç çekmek için kullanılmalıdır, araç kurtarma çalışmalarında kullanılmamalıdır.

Direksiyon kilidini açmak ve fren lambalarının, kornanın ve cam sileceklerinin çalışmasını sağlamak için kontağı açın.

Şanzımanı rölantiye alın.

Dikkat

Aracınızın kalkışını yavaşça yapın. Hızlı ve ani kalkış yapmayın. Müsaade edilmeyen yüksek çekme kuvvetleri araca hasar verebilir.

Kontak kapalı iken frenleme ve direksiyon çevirmek için daha fazla kuvvet uygulamak gerekir.

Çekici aracın egzoz gazlarının içeri girmemesi için açılır kumaş tavan kapalıyken hava sirkülasyon sistemini açın ve camları kapatın.

Otomatik şanzımanlı araçlar: Araç ön kısımdan çekilmelidir, saatte 80m km'den daha hızlı sürülmemelidir ve 100 km'den daha uzak mesafeye çekilmemelidir.

Şanzıman arızalıysa, yüksek hızda veya aracın daha da uzağa çekilmesi durumunda aracı ön aksından kaldırın.

Bir servise başvurun.

Çekme işleminin ardından çekme halkasını saat yönünde çıkarın.

Kapağı üste takın ve yerine tam oturmasını sağlayın.

Başka bir aracın çekilmesi

Kapağın alt bükümündeki deliğe bir tornavida sokun. Tornavidayı aşağı doğru hareket ettirerek kapağı dikkatlice çıkarın.

Çekme halkası araç takımları ile birlikte muhafaza edilir ➔ 216.

Yatay bir konumda duruncaya kadar çekme halkasını saatin tersi yönde sonuna kadar vidalayın.

Aracın arka alt tarafından sabit halkanın çekme halkası olarak kullanılmasına kesinlikle müsaade edilmez.

Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.

Çekme halkası sadece araç çekmek için kullanılmalıdır, araç kurtarma çalışmalarında kullanılmamalıdır.

Dikkat

Aracınızın kalkışını yavaşça yapın. Hızlı ve ani kalkış yapmayın. Müsaade edilmeyen yüksek çekme kuvvetleri araca hasar verebilir.

Çekme işleminin ardından çekme halkasını saat yönünde çıkarın.

Kapağı üste takın ve yerine tam oturmasını sağlayın.

Araç bakımı

Dış bakım

Kilitler

Kapı kilitleri fabrika tarafından yüksek değerli bir kilit silindir yağı ile greslenmiştir. Buz çözümü maddeleri sadece mecbur kalınan durumlarda kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerin çalışmasını etkiler. Buz çözümü bir madde kullandıktan sonra kapı kilitlerinin bir servis tarafından yeniden greslenmesini sağlayın.

Yikama

Aracınızın boyası çevresel etkilere maruz kalır, bu yüzden aracınızı düzenli olarak yıkayın.

Otomatik araç yıkamaları kullanırken kumaş fırçası olan bir yıkama ve mum katkı maddesi olmayan bir program seçilmesini tavsiye ederiz.

Elle yıkama kullanırken temiz su ve yumuşak bir fırça kullanın, kumaş kaportanın çizgileri yönünde temizleyin.

238 Araç bakımı

Açılır kumaş tavan veya motor bölmesi için kesinlikle buhar püskürtme veya yüksek basınçlı püskürtme temizleyiciler kullanmayın.

Aracın boyalı kısımlarını düzenli olarak mumlayın.

Kuş pisliği, ölü haşarat, reçine, polen tozu ve benzeri nesneler boyaya nüfuz eden zararlı maddeler içermektedir ve boya ile kumaş hasarına neden olabileceklerinden derhal yıkanarak çıkarılmaları gerekir.

Araç yıkama tesislerini kullandığınız zaman yıkama cihazı imalatçısinin talimatlarını dikkate alın. Ön cam sileceği kapalı olmalıdır. Ilave anten ve harici aksesuarları çıkarın.

Aracınızı elle yıkadığınız takdirde, çamurlukların iç kısımlarını da su ile iyice durulayın.

Açık kapılar üzerindeki kenar ve katlanma yerlerini, kapakları ve bunların örttüğü alanları temizleyin.

Hasar oluşmasını önlemek için, parlak metal çitaları alüminyum için onaylı bir temizleme çözeltisiyle temizleyin.

Dikkat

Daima pH değeri dört ile dokuz arasında olan bir temizlik maddesi kullanın.

Sıcak yüzeylerde temizlik maddesi kullanmayın.

Dikkat

Yıkama veya temizlemeden sonra açılır kumaş tavanın açmadan önce tamamen kuru olması gerekir. Islak bir açılır kumaş tavan uzun süre açık kalırsa su lekeleri ve küf oluşumundan hasar görebilir.

Yüksek basınçlı püskürtme temizleyicisiyle temizlerken yanlışlıkla kilit açmayı önlemek için arka marka amblemine en az 30 cm mesafeyi koruyun.

Aracı iyice durulayın ve güderi ile kurulayın. Güderiyi sık sık çalkalayın. Boya ve cam yüzeyler için ayrı güderi kullanın: Ön cam üzerinde kalabileceği pasta cila kalıntıları görüşü bozabilir.

Tüm kapıların menteşelerinin bir servis tarafından greslenmesini sağlayın.

Zift lekeleri asla sert cisimlerle çıkarılmamalıdır. Bunun yerine zift çıkarma spreyi ile derhal temizlenmelidir.

Dış aydınlatma

Far ve lamba kapakları plastik maddeden yapılmıştır. Buz kazıcı, ovalama gerektiren veya aşındırıcı temizleme maddelerini kullanmayın ve kuru temizleme yapmayın.

Pasta ve cila

Aracın boyalı kısımlarını düzenli aralıklarla mumlayın (en geç su boncuklaşmadığı zaman). Aksi takdirde boya kurur.

Cilalama, sadece boyalı yüzey üzerindeki katı birikintiler kaportaya yapıştığı veya boya matlaşıp kötü bir görüntü kazandığı zaman gerekli olur.

Silikonlu araç cilası, pastalamayı gerektirmeyecek şekilde koruyucu bir tabaka oluşturur.

Açılır kumaş tavan ve plastik gövde parçaları, mum veya cilalama maddeleri ile işlem görmemelidir.

Camlar ve cam silecek lastikleri

Haşere temizleyici ve cam temizleyici ile birlikte yumuşak, iz bırakmayan bir bez veya güderi kullanın.

Arka camı içeriden silerken, her zaman ısıtma elemanına paralel olarak silerek zarar vermeyin.

Buzların mekanik olarak temizlenmesi için keskin kenarlı buz kazıma aleti kullanın. Kazıyıcının altına pislik girmemesi ve camı çizmemesi için kazıyıcıyı cama iyice bastırın.

Yumuşak bir bez ve cam temizleme maddesi kullanarak, silecek lastiklerindeki kirleri temizleyin.

Ayrıca, mum, böcek kalıntıları ve benzeri gibi artıkları da camdan mutlaka temizleyin.

Buz kalıntıları, kirlilik ve camların sürekli kuruyken silinmesi, silecek lastiklerine zarar verir, hatta onları tahrip eder.

Jantlar ve lastikler

Yüksek basınçlı püskürtme aletlerini kullanmayın.

Jantların temizlenmesi için sertlik (pH) değeri nötr olan bir jant temizleyicisi kullanın.

Jantlar boyalı olduğundan, karoseride kullanılan maddeler ile aynı işleme tabi tutulabilirler.

Boya hasarları

Ufak boya hasarları üzerinde paslanma başlamadan önce rötüş boyasının uygulanması gerekir. Daha büyük hasar ve paslanmış alan söz konusu olduğunda bir servise başvurun.

Aracın alt gövdesi

Araç alt gövdesinin bazı bölgeleri PVC ile kaplıyken, kritik olan diğer bölgeler ise sürekli koruyucu bir mum kaplama ile korunmuştur.

Bu nedenle yıkamadan sonra aracınızın altını kontrol ettirin ve gerekirse koruyucu mum kaplama ile kaplatın.

Bitümlü ve kauçuklu maddeler PVC kaplamayı bozabilir. Araç altındaki çalışmaların bir servis tarafından yapılmasını tavsiye ederiz.

Kış mevsiminden önce ve sonra araç alt gövdesini yıkayın ve koruyucu mum kaplamayı kontrol edin.

Karavan/römork çekme ekipmanı

Topuzlu bağlama çubuğunu buhar püskürtücü temizleyiciler veya diğer yüksek basınçlı temizleme cihazları ile temizlemeyin.

240 Araç bakımı

iç bakım

İç bölüm ve döşemeler

Gösterge paneli kaplaması ve trim kaplamalar dahil, aracın içini kuru bir bez ve iç bakım temizleyici maddeleri ile temizleyin.

Deri döşemeyi temiz su ve yumuşak bir bez ile silin. Çok kirli ise, deri bakım seti kullanın.

Gösterge grubu ve ekranların koruyucu camını sadece yumuşak bir nemli bezle temizleyin. Eğer gerekirse zayıf bir sabun solüsyonu kullanın.

Kumaş kaplamaları, elektrik süpürgesi ve fırça ile temizleyin. Lekeleri çıkarmak için döşeme temizleyicisi kullanın.

Giysi kumaşlarının boyaları çıkabilir. Bu durumda özellikler açık renkli döşemelerde gözle görünen renk bozulmaları oluşabilir. Çıkartılabilen lekeler ve renk bozulmaları mümkün olduğu kadar erken giderilmelidir.

Temizleme için ılık su veya iç bakım temizleyici maddeleri yeterlidir.

Dikkat

Giysilerin açık konumdaki amerikan fermuarlarının (cırt bant) koltuk kaplamalarına zarar verebileceğinden dolayı amerikan fermuarlarını (cırt bant) kapatın.

Aynı durum keskin kenarlara sahip (örn. fermuar, kemer) giysiler veya iğne vb. aksesuarlı jeans modelleri için de geçerlidir.

Plastik ve kauçuk parçalar

Plastik ve kauçuk parçalar araç gövdesinin temizliğinde kullanılan aynı temizleme maddesi ile temizlenebilir. Gerekirse iç bakım temizleyici maddesi kullanın. Başka maddeler kullanmayın. Özellikle de çözeltiler veya benzin kullanmayın. Yüksek basınçlı püskürtme aletlerini kullanmayın.

Servis ve bakım

Genel Bilgiler 241

Servis/bakım bilgisi 241

Tavsiye edilen sıvılar, yağlayıcı- lar ve parçalar 242

Tavsiye edilen sıvılar ve yağlayıcılar 242

Genel Bilgiler

Servis/bakım bilgisi

Aracınızın çalışma ve trafik güvenliği için ve aracınızın değerini korumak açısından, tüm bakımların öngörülen aralıklarla yapılması önemlidir.

Aracınıza uygun detaylı, güncel servis çizelgesi yetkili servislerde mevcuttur.

Servis ekranı 88.

Avrupa servis/bakım aralıkları

Servis ekranında farklı bir bilgi gösterilmediği müddetçe, her 30.000 km'de veya 1 yılda bir (hangisi önce tamamlanırsa) aracınıza bakım yapılması gerekmektedir.

Örneğin taksiler ve polis araçları gibi yoğun sürüş alışkanlıkları için daha kısa bir servis aralığı geçerli olabilir.

Avrupa servis planı aşağıdaki ülkeler için geçerlidir:

Andorra, Avusturya, Belçika, Bosna-Hersek, Bulgaristan, Hırvatistan, Kıbrıs, Çek Cumhuriyeti, Danimarka, Estoniaa, Finlandiya, Fransa,

Almanya, Yunanistan, Grönland, Macaristan, İzlanda, Irlanda, İtalya, Letonya, Lihteştayn, Litvanya, Lüksemburg, Makedonya, Malta, Monaco, Karadağ, Hollanda, Norveç, Polonya, Portekiz, Romanya, San Marino, Sırbistan, Slovakya, Slovenya, İspanya, İsveç, İsviçre, İngiltere.

Servis ekranı ↩ 88.

Uluslararası servis/bakım aralıkları

Servis ekranında farklı bir bilgi gösterilmediği müddetçe, her 15.000 km'de veya 1 yılda bir (hangisi önce tamamlanırsa) aracınıza bakım yapılması gerekmektedir.

Aşağıdaki koşulların birisi veya daha fazlası sık şekilde tekrarladığı takdirde ağır çalışma koşulları mevcut olur: Soğuk başlatma, dur ve devam et çalıştırması, römork çalıştırma, dağda sürüş, kötü ve kumlu yol yüzeylerinde sürüş, yüksek hava kirliliği, havada kum ve yüksek toz içeriği bulunması, yüksek rakımda sürüş ve sıcaklıkta çok fazla değişmeler olması. Bu ağır çalışma

242 Servis ve bakım

koşulları altında bazı servis işlerinin normal servis aralığından daha sık şekilde yapılması gerekebilir.

Uluslararası servis/bakım aralıkları Avrupa servis/bakım aralıkları dahilinde belirtilmeyen tüm ülkeler için geçerlidir.

Servis ekranı ➔ 88.

Onaylar

Servis onayı servis ve garanti kitapçığına kaydedilir. Yetkili Servisiniz servis kitapçığında öngörülen yerlere kontrolün yapıldığı tarihi ve araç kilometresini yazıp kaşe vurarak imzalar.

Servis ve garanti kitapçıındaki kayıtların doğru yapıldığından emin olun. Bu husus özellikle garanti ile ilgili olabilecek muhtemel durumlarda bir kanıt niteliğindedir ve aracınızı satarken de size avantaj sağlayacaktır.

Geri kalan motor yağı kullanım ömrüne bağlı servis aralığı

Araçlarda servis aralıkları kullanım koşullarına bağlı birçok parametre yardımıyla belirlenir.

Servis ekranı, motor yağının ne zaman değiştirilmesi gerektiğini size bildirir.

Servis ekranı ➔ 88.

Tavsiye edilen sıvılar, yağlayıcılar ve parçalar

Tavsiye edilen sıvılar ve yağlayıcılar

Sadece önerilen teknik özellikleri sahip ürünleri kullanın.

⚠️ Uyarı

İşletim maddeleri tehlikelidir ve zehirli olabilir. Bu yüzden dikkatlice kullanılmalıdır. Ambalaj üzerinde belirtilen uyarıları dikkate alınız.

Motor yağı

Motor yağları kalitesi ve vizkozitelerine göre sınıflandırılır ve kategorize edilir. Motor yağının kalitesi, yağın vizkozitesinden daha fazla öneme sahiptir. Yağ kalitesi, örn. motorun temizliği, aşınmaya karşı koruma ve yağ ömrü kontrolünü sağlar, viskozite derecesi, belirli bir sıcaklık aralığının üzerindeki yağ kalınlığını belirtir.

Dexos en yeni motor yağı kalitesidir ve benzinli ve dizel motorlar için optimum koruma sağlar. Eğer mevcut değilse, listede bulunan diğer yağ kaliteleri kullanılmalıdır.

Uygun motor yağını kalitesine ve minimum ortam sıcaklığına göre seçin 246.

Motor yağ seviyesinin tamamlanması Farklı marka ve özellikleri yağlar gerekli yağ kalitesi ve viskozite özelliklerine sahip oldukları sürece birbiriyle karıştırılabilir.

Sadece ACEA A1/B1 veya A5/B5 sınıfı motor yağlarının kullanımı, belirli işletim koşulları altında uzun dönemde motora zarar verdiklerinden dolayı yasaklanmıştır.

Uygun motor yağını kalitesine ve minimum ortam sıcaklığına göre seçin ➔ 246.

İlave motor yağı katkı maddeleri İlave motor yağı katkı maddelerinin kullanılması hasarlara ve garanti hakkının silinmesine yol açabilir.

Motor yağı viskozite dereceleri SAE viskozitesi yağın kalınlığı ile ilgili bilgi verir.

Çok-sınıflı yağ, iki rakamla gösterilir, örn. SAE 5W-30. İlk rakamdan sonra gelen W, düşük sıcaklık viskozitesini gösterir ve ikinci rakam ise yüksek sıcaklık viskozitesini gösterir.

Bulunduğunuz bölgenin minimum çevre sıcaklığına göre uygun olan viskozite derecesini seçin ➔ 246.

Önerilen tüm viskozite dereceleri yüksek ortam sıcaklıkları için uygundur.

Soğutma suyu ve antifriz

Sadece araç için onaylanmış organik asit tipi uzun ömürlü soğutucu (LLC) antifriz kullanın. Bir servise başvurun.

Sisteme fabrikada yakl. -28 °C'ye kadar mükemmel korozyon önleme ve donma koruması özelliklerine sahip soğutma suyu doldurulmuştur. Çok düşük sıcaklıkların oluştuğu soğuk bölgelerde fabrikada doldurulan antifriz yakl. -37 °C'ye kadar koruma sağlar. Bu konsantrasyon tüm yıl boyunca sabit

olmalıdır. Ek korozyon koruması veya hafif kaçakların önlenmesi için kullanılan ilave soğutma sıvısı katkıları fonksiyon bozukluklarına sebep olabilir. Bu tür ilave soğutma sıvısı katkılarının kullanılması nedeniyle oluşan zararlardan dolayı hiçbir sorumluluk kabul edilmemektedir.

Cam yıkama suyu

Silecek lastiklerine, boyaya, plastik ve kauçuk parçalara bir zarar gelmemesi için yalnızca araç için onaylanmış yıkama sistemi sıvısı kullanın. Bir servise başvurun.

Fren ve debriyaj hidroliği sıvısı

Fren hidroliği zamanla atmosferden nem emdiğinden dolayı fren etkisi düşebilir. Bundan dolayı güvenliğiniz için, öngörülen servis aralıklarında fren hidrolik sıvısı değiştirilmelidir.

AdBlue

Egzoz emisyonundaki azot oksitleri azaltmak için sadece AdBlue kullanım 148.

244 Teknik bilgiler

Teknik bilgiler

Araç tanım bilgileri 244

Araç tanım numarası ...... 244

Tip etiketi 244

Motor tanımlama 245

Araç bilgileri 246

Önerilen sıvılar ve yağlar ..... 246

Motor verileri 249

Performans 250

Araç ağırlığı 252

Araç ebatları 252

Kapasiteler 254

Lastik hava basıncı 255

Araç tanım bilgileri Araç tanım numarası

Tip etiketi üzerine ve sağ ön kapı ile koltuk arasındaki bir kapağın altında araç tabanına basılı olabilir.

Araç Tanım Numarası, ön camdan görülebilecek şekilde gösterge paneline işlenmiş veya motor bölmesin içinde sağ karoseri paneli üzerinde bulunabilir.

Tip etiketi

Tip etiketi, sağ veya sol ön kapı çerçevesinde bulunmaktadır.

Tip etiketindeki veriler:

1 : Üretici
2 : Tip onay numarası
3 : Araç tanım numarası
4 : İzin verilen brüt araç ağırlığı kg olarak
5 : İzin verilen azami yüklü ağırlık kg olarak
6 : İzin verilen maksimum ön aks yükü kg olarak
7 : İzin verilen maksimum arka aks yükü kg olarak
8 : Araca özel veya ülkelere özel veriler

Ön ve arka aks yüklerinin toplamı müsaade edilen toplam ağırlığı aşmamalıdır. Eğer, örneğin müsaade edilen azami ön aks yükünden yararlanılıyorsa, arka aks yükünün, müsaade edilen toplam araç ağırlığını aşmayacak kadar olması gerekir.

Teknik bilgiler, Avrupa Birliği standartlarına göre tespit edilmiştir. Bu konuda değişiklik yapma hakkını saklı tutmaktayız. Araç belgelerinde belirtilen teknik spesifikasyonlar, bu el kitabında verilen bilgilere göre daima önceliğe sahiptir.

Motor tanımlama

Teknik veriler tabloları motor tanımlama kodunu gösterir. Motor verileri ➔ 249.

İlgili motoru tanımlamak için, araçla birlikte verilen EEC Uyumluluk Sertifikası veya başka ulusal ruhsat belgelerine bakınız.

246 Teknik bilgiler

Araç bilgileri

Önerilen sıvılar ve yağlar

Avrupa Servis Planı

Gerekli motor yağı kalitesi

Avrupa servis aralığı ➔ 241 içerisindeki tüm Avrupa ülkeleri

Motor yağı kalitesi Benzinli motorlar

Dizel motorlar

(CNG, LPG, E85 dahil)

dexos 1 --

dexos 2 √ √

Dexos kalitesinin olmaması durumunda, her bir yağ değişimi arasında bir kez maks. 1 litre motor yağı, kalite ACEA C3 kullanabilirsiniz.

Motor yağı viskozite dereceleri

Avrupa servis aralığı ➔ 241 içerisindeki tüm Avrupa ülkeleri

Dış hava sıcaklığı Benzinli ve dizel motorlar

-25 °C'ye kadar SAE 5W-30 veya SAE 5W-40

-25 °C'nin altında SAE 0W-30 veya SAE 0W-40

Teknik bilgiler 247

Uluslararası Servis Planı
Gerekli motor yağı kalitesi
	Uluslararası servis aralığı ➔ 241 içerisindeki tüm ülkeler
Motor yağı kalitesi Benzinli motorlar	Dizel motorlar(CNG, LPG, E85 dahil)
dexos 1 (mümkünse) √ -
dexos 2 √ √
Dexos kalitesinde yağ mevcut değilse, aşağıdaki listede verilen yağ kaliteleri kullanılabilir:
	Uluslararası servis aralığı ➔ 241 içerisindeki tüm ülkeler
Motor yağı kalitesi Benzinli motorlar	Dizel motorlar(CNG, LPG, E85 dahil)
GM-LL-A-025 √ -
GM-LL-B-025 - √
	Uluslararası servis aralığı ➔ 241 içerisindeki tüm ülkeler
Motor yağı kalitesi Benzinli motorlar	Dizel motorlar(CNG, LPG, E85 dahil)
ACEA A3/B3 √ -
ACEA A3/B4 √ √

248 Teknik bilgiler

	Uluslararası servis aralığı ➔ 241 içerisindeki tüm ülkeler
ACEA C3 √ √
API SM √ -
API SN kaynak koruma √ -
Motor yağı viskozite dereceleriUluslararası servis aralığı ➔ 241 içerisindeki tüm ülkeler
Dış hava sıcaklığı Benzinli ve dizel motorlar
-25 °C'ye kadar SAE 5W-30 veya SAE 5W-40
-25 °C'nin altında SAE 0W-30 veya SAE 0W-40
-20 °C'ye kadar SAE 10W-30 ^1) veya SAE 10W-40 ^1)

1) İzin verilir, fakat dexos kalitesinde SAE 5W-30 veya SAE 5W-40 kullanılması önerilir.

Motor verileri

Satış tanımı 1.4 Turbo 1.4 Turbo 1.6 Turbo 1.6 Turbo1.6 Turbo

Motor tanım kodu B14NEL B14NET A16XHT B16SHTB16SHL

Mühendislik kodu B14NET B14NET A16XHT B16SHTB16SHT

Silindir hacmi [cm3]	1364 1364 1598 15981598
Motor gücü [kW] 88 103	125	125	147
dev/dak.	4200-6000	4900-6000	6000	4750-6000	5500
Tork [Nm]	200	200	260	260	280
dev/dak.	1850-4200	1850-4900	1650-3200	1650-4500	1650-5000
Yakıt türü	Benzin	Benzin	Benzin	Benzin	Benzin
Oktan ihtiyacı (RON)2)
tavsiye edilen	95 95 98	98	98
mümkün olan	98 98 95	95	95
mümkün olan	91 91 91	91	91

2) Yakıt dolum kapağındaki ülkeye-özel bir etiket bu motora özel gereksinimi geçersiz kılabilir.

250 Teknik bilgiler

Satış tanımı 2.0 CDTI 2.0 CDTI

Motor tanım kodu A20DTH B20DTH

Mühendislik kodu A20DTH B20DTH

Silindir hacmi [cm3]	1956 1956
Motor gücü [kW] 121 125dev/dak. 4000 3750
Tork [Nm] 350 400dev/dak. 1750-2500 1750-2500
Yakıt türü Dizel Dizel

Performans

Motor B14NEL B14NET A16XHT B16SHT B16SHL

Azami hiz [km/saat]
Manuel şanzıman	195	207	222	235	-
Otomatik şanzıman	-	-	-	-	219

Teknik bilgiler 251

Motor A20DTH B20DTH

Azami hız [km/saat]

Manuel şanzıman 218 218

Otomatik şanzıman 212 –

252 Teknik bilgiler

Araç ağırlığı

Boş ağırlık, temel model (seçime bağlı donanımlar hariç)

	Motor Manuel şanzıman Otomatik şanzıman
klimasız/klimalı[kg]	B14NEL 1701/1714 –
	B14NET 1701/1714 –
	A16XHT –/1733 –
	B16SHT –/1733 –
	B16SHL – –/1733
	A20DTH –/1816 –/1816
	B20DTH –/1843 –

Özel donanım ve aksesuarlar boş ağırlığı arttırır.

Aracı yükleme talimatı 77.

Araç ebatları

Uzunluk [mm] 4696

Açılır kumaş tavan çalışırken maksimum uzunluk [mm] 4760

Yan aynalar hariç toplam genişlik [mm] 1839

Yan aynalar ile beraber toplam genişlik [mm] 2020

Yükseklik (antensiz) [mm] 1443

Teknik bilgiler 253

Açılır kumaş tavan çalışırken maksimum yükseklik [mm] 2103

Bagaj bölümü uzunluğu [mm] 1121

Arka koltuklar katlandığındaki bagaj bölümü uzunluğu [mm] 1818

Bagaj bölümü genişliği [mm] 978

Açık açılır kumaş tavan ile bagaj bölümü yüksekliği [mm] 246

Kapalı açılır kumaş tavan ile bagaj bölümü yüksekliği [mm] 453

Dingil mesafesi [mm] 2695

Duvardan duvara dönüş dairesi çapı [m] 12,2

254 Teknik bilgiler

Kapasiteler
Motor yağı
Motor B14NEL,	B14NET	A16XHT,B16SHT,B16SHL	B20DTH A20DTH
yağ filtresi değişimi ile birlikte [I] 4,0 5,5 5,25 4,5
MIN ve MAX işaretlemesi arasında [I] 1,0 1,0 1,0 1,0
Yakıt deposu
Benzinli/dizel, doldurma miktarı [I] 46 (ecoFlex versiyonu)	56
AdBlue deposu
AdBlue, tekrar dolum miktarı [I] 7,5

Lastik hava basıncı

3 yolcuya kadar Konfor 3 yolcuya kadar ECO Azami yük basıncı
Motor Lastikler ön arka ön arka ön arka

		[kPa/bar]([psi])	[kPa/bar]([psi])	[kPa/bar]([psi])	[kPa/bar]([psi])	[kPa/bar]([psi])	[kPa/bar]([psi])
B14NEL, B14NET, A16XHT, B16SHT, B16SHL	235/55 R17, 230/2,3 (34)	230/2,3 (34)	280/2,8 (41)	280/2,8 (41)	240/2,4 (35)	280/2,8 (41)
	235/50 R18,
	245/45 R18,
	235/45 R19,
	245/40 R20,
	225/55 R17
A20DTH, B20DTH,	235/55 R17, 250/2,5 (36)	230/2,3 (34)	280/2,8 (41)	280/2,8 (41)	260/2,6 (38)	300/3,0 (44)
	235/50 R18,
	245/45 R18,
	235/45 R19,
	245/40 R20,
	225/55 R17					420/4,2 (61)	420/4,2 (61) – – 420/4,2 (61) 420/4,2 (61)
Tümü Geçici yedek tekerlek		420/4,2 (61)	420/4,2 (61) – – 420/4,2 (61)	420/4,2 (61)
	125/70 R17

Müşteri bilgilendirme

Müşteri bilgileri 256

Uygunluk beyanı 256

Çarpişma hasarı onarımı ..... 259

Yazılım doğrulaması ...... 259

Tescilli ticari markalar 262

Araç verilerinin kaydedilmesi ve gizlilik 263

Veri Toplama Merkezi 263

Radyo Frekansı Tanımlaması (RFID) 264

Müşteri bilgileri

Uygunluk beyanı

Radyo iletim sistemleri

Bu araçta Direktif 1999/5/EC veya 2014/53/EU direktifine tabi olan radyo dalgaları ileten ve/veya alan sistemler bulunmaktadır. Bu sistemler Direktif 1999/5/EC veya 2014/53/EU direktifinin temel gereklerine ve diğer ilgili hükümlerine uygundur. Orijinal Uygunluk Beyanının kopyaları web sitemizden temin edilebilir.

Radar sistemleri

Radar sistemleri hakkında Ülkeye Özgü Uygunluk Beyanları bir sonraki sayfada verilmektedir:

European Union

Orijinal uygunluk beyanının çevirisi

AK Yönergesi 2006/42/EC uyarınca uygunluk beyanı

Beyan ederiz ki ürün:

Ürün tanımı: Kriko

Tip/GM parça numarası: 13348505, 13504504

yönerge 2006/42/EC'nin hükümlerine uygundur.

Uygulanan teknik standartlar:

GMN9737 : Krikolama

GM 14337 : Standart Donanım Krikosu - Donanım Testleri

GMN5127 : Aracın Bütünlüğü - Vinçle Kaldırma ve Servis İstasyonunda Krikolama

GMW15005 : Standart Donanım Krikosu ve Stepne, Araç Testi

ISO TS 16949 : Kalite yönetim sistemleri

İmza sahibi teknik belgeleri derleme yetkisine sahiptir.

Rüsselsheim, 31 Ocak 2014

imzalayan

Hans-Peter Metzger

Mühendislik Grubu Müdürü Şasi ve Yapı

Adam Opel AG

D-65423 Rüsselsheim

Çarpişma hasarı onarımı

Boya kalınlığı

Üretim teknikleri nedeniyle, boyanın kalınlığı 50 ile 400 µm arasında değişebilir.

Bu yüzden, farklı boya kalınlığı çarpışma hasarı onarımının bir göstergesi değildir.

Yazılım doğrulaması

Belli OnStar bileşenleri libcurl ve sıkıştırılmış dosya açma yazılımları ve diğer üçüncü taraf yazılımları içerir. Libcurl ve sıkıştırılmış dosya açma yazılımları ve diğer üçüncü

taraf yazılımları ile ilgili uyarılar ve lisanslar aşağıda yer almaktadır, lütfen bkz. http://www.lg.com/global/support/opensource/index.

Orijinal metnin altında tercüme edilmiş metin vardır.

libcurl

260 Müşteri bilgilendirme

Telif hakkı ve izin uyarısı

Telif hakkı (c) 1996 - 2010, Daniel Stenberg, [e-mail].

Tüm hakları saklıdır.

Bu yazılımı herhangi bir amaç için ücretli veya ücretsiz şekilde kullanma, kopyalama, değiştirme ve dağıtma izni, yukarıdaki telif hakkı uyarısı ve bu iznin tüm kopyalarda görünmesi şartıyla burada verilmektedir.

Yazılım, ticarete elverişlilik, belli bir amaca uygunluk ve üçüncü şahıs haklarının ihlal edilmemesine ilişkin garantiler de dahil fakat bunlarla sınırlı olmamak kaydıyla, açık veya dolaylı hiçbir garanti olmaksızın, "olduğu gibi" sağlanmıştır. Yazılımı hazırlayanlar veya telif hakkı sahipleri, yazılım veya yazılımin kullanımı veya ona ilişkin diğer ilişkilerden kaynaklanan veya bunlarla bağlantıli sözleşme gereği, haksız fiil veya başka türlü eylemde meydana gelmiş hiçbir hak talebi, zarar veya başka türlü mesuliyetten sorumlu tutulamaz.

Bu uyarıda belirtilen durumlar dışında, telif hakkı sahibinin adı, telif hakkı sahibinin önceden verilmiş yazılı izni olmadan, bu Yazılımin reklamının yapılması veya satışı, kullanımı veya başka türlü işlemlerini desteklenmesinde kullanılamaz.

sıkiştirılmış dosya açma

Bu, Info-ZIP telif hakkı ve lisansının 10 Şubat 2005 sürümüdür. Bu belgenin tanımlayıcı sürümü süresiz

olarak ftp://ftp.info-zip.org/pub/infozip/license.html adresinde yer alacaktır.

Telif hakkı (c) 1990-2005 Info-ZIP. Tüm hakları saklıdır.

Telif hakkı ve lisans amaçları doğrultusunda, "Info-ZIP" aşağıdaki şahisların bütünü olarak tanımlanmaktadır:

Mark Adler, John Bush, Karl Davis, Harald Denker, Jean-Michel Dubois, Jean-loup Gailly, Hunter Goatley, Ed Gordon, Ian Gorman, Chris Herborth, Dirk Haase, Greg Hartwig, Robert Heath, Jonathan Hudson, Paul Kienitz, David Kirschbaum, Johnny Lee, Onno van der Linden, Igor Mandrichenko, Steve P. Miller, Sergio Monesi, Keith Owens, George Petrov, Greg Roelofs, Kai Uwe Rommel, Steve Salisbury, Dave Smith, Steven M. Schweda, Christian Spieler, Cosmin Truta, Antoine Verheijen, Paul von Behren, Rich Wales, Mike White.

Bu yazılım, açık veya dolaylı hiçbir garanti olmaksızın, "olduğu gibi" sağlanmaktadır. Info-ZIP veya katkı sağlayıcıları, bu yazılımın

262 Müşteri bilgilendirme

kullanılması veya kullanılamamasından kaynaklanan hiçbir doğrudan, dolaylı, kazara, özel veya mantiki zarardan sorumlu tutulamaz.

Aşağıdaki kısıtlamalara tabi olmak şartıyla, bu yazılımı ticari uygulamalar da dahil herhangi bir amaç için kullanma ve onu değiştirme ve serbestçe dağıtma izni herkese verilmektedir:

1. Kaynak kodunun yeniden dağıtımlarında yukarıdaki telif hakkı uyarısı, tanım, feragatname ve bu şartlar listesi korunmalıdır.
2. İkili formdaki yeniden dağıtımlar (derlenmiş çalıştırılabilir dosyalar) yukarıdaki telif hakkı uyarısı, tanımı, feragatnamesi ve belge halindeki bu şart listesini ve/veya dağıtımla birlikte sağlanmış diğer materyalleri içermelidir. Bu şartın tek istisnası, standart UnZipSFX ikilisinin (SFXWiz dahil) kendi açılan bir arşiv dosyası olarak yeniden dağıtılmasıdır; normal SFX ana başlığı ikiliden

kaldırılmadığı veya devreden çıkarılmadığı sürece bu lisans dahil edilmeden buna izin verilir.

1. Yeni işletim sistemlerine açılan bağlantı noktaları, yeni grafik arabirimleriyle birlikte yeni bağlantı noktaları ve dinamik, ortak veya statik kütüphane versiyonları da dahil fakat bunlarla sınırlı olmamak kaydıyla değiştirilmiş sürümler açık bir şekilde böyle işaretlenmeli ve yanlış şekilde orijinal kaynak olarak sunulmamalıdır. Bu tür değiştirilmiş sürümler, Info-ZIP'in açık izni olmadan, değiştirilmiş sürümlerin Info-ZIP" (veya farklı büyük/küçük harfler de dahil fakat bunlarla sınırlı olmamak kaydıyla her türlü varyasyonu), "Pocket UnZip", "WiZ" veya "MacZip" gibi adlarıyla etiketlenmesi de dahil fakat bunlarla sınırlı olmamak kaydıyla, yanlış olarak Info-ZIP sürümleri şeklinde de sunulmamalıdır. Bu tür değiştirilmiş sürümlerin Zip-Bug veya Info-ZIP e-posta adreslerini

veya Info-ZIP URL'lerini yanlış beyan edici şekilde kullanması da yasaktır.

Apple CarPlay™, Apple Inc. şirketine ait bir ticari markadır.

App Store ^® , Apple Inc. şirketine ait tescilli bir ticari markadır.

iPhone ^® ve iPod ^® , Apple Inc. +'irketine ait tescilli ticari markalardır.

Aupeo! GmbH

AUPEO®, Aupeo! şirketine ait tescilli bir ticari markadır. GmbH.

Bluetooth SIG, Inc.

Bluetooth ^® , Bluetooth SIG, Inc. şirketine ait tescilli bir ticari markadır.

EnGIS Technologies, Inc.

BringGo ^® , EnGIS Technologies, Inc. şirketine ait tescilli bir ticari markadır.

Google Inc.

Android™ ve Google Play™ Store, Google Inc. Şirketine ait ticari markalardır.

Verband der Automobilindustrie e.V. AdBlue®, VDA şirketine ait tescilli bir ticari markadır.

Araç verilerinin kaydedilmesi ve gizlilik

Veri Toplama Merkezi

Araçta bazı araç bilgilerini gözleyip denetleyen birçok gelişmiş sistem mevcuttur. Tespit edilen arızaları gidermek için bazı veriler normal çalışma esnasında kaydedilebilir, diğerleri ise sadece çarpışma veya çarpışmaya yakın durumlarda, aracınızda hava yastığı kontrol modülü gibi olay verileri kaydetme işlevine sahip modüllerde kaydedilir.

Sistemler aracın durumu (ör. yağ seviyesi veya aracın kilometresi) ile ilgili diyagnostik verileri ve aracın nasıl çalıştığı (ör. motor hızı, fren uygulaması ve emniyet kemeri kullanımı) bilgilerini kaydedebilir.

Bu bilgileri okumak için, özel donanım ve araç bilgilerine erişim gereklidir. Bazı arıza teşhis bilgileri aracın servis geçmişini belgelemek için atölyede servis esnasında, Opel küresel sistemlerine elektronik olarak kaydedilir. Bu sayede atölye sizlere, aracınızı atölyeye götürdüğünüzde

her zaman tam aracınıza uygun özel ve daha etkin bir onarım ve bakım sunabilir.

Üretici firma aşağıdaki durumlar haricinde herhangi bir çarpışma ve kaza hakkında sürücü davranışı ile ilgili bir bilgiye erişmez ve bunu başkalarıyla paylaşmaz:

• Araç sahibinin veya, araç kiralanmışsa, kiralayanın izni ile
• Polis veya benzer devlet dairesinin resmi talebi durumunda
• Yasal işlemlerde üreticinin savunmasının bir parçası olarak
• Kanunen talep edildiği takdirde

264 Müşteri bilgilendirme

Ayrıca, üretici firma toplanmış veya elde edilmiş arıza teşhis bilgileri kullanabilir:

• Üreticinin araştırma ihtiyaçları için
• Uygun gizlilik sağlandığı durumlarda ve ihtiyacın belgelenmesi halinde araştırma ve geliştirme çalışmaları için
• Özel bir araca bağlı olmayan özet bilgiyi diğer kurum ve kuruluşlarla araştırma amacıyla paylaşmak için

Radyo Frekansı Tanımlaması (RFID)

RFID teknolojisi bazı araçlarda, lastik hava basıncı izleme ve ateşleme sistemi güvenliği gibi işlevler için kullanılır. Ayrıca, kapı kilitleme/kilit açma için radyo frekanslı uzaktan kumandalarla ve garaj kapısı açıcılar için araç-içi vericiler gibi düzeneklerle birlikte de kullanılır. Opel araçlarındaki RFID teknolojisinde kişisel bilgiler kullanılmaz veya kaydedilmez veya kişisel bilgiler içeren başka bir Opel sistemiyle bağlantı kurmaz.

Müşteri bilgilendirme 265

Dizin

A

Açılır kumaş tavan 35

AdBlue.... 95, 148

Aksesuarlar ve araçta yapılan değişiklikler 195

Aksesuar prizleri 85

Aktif koltuk başlıkları...... 48

Akü boşalma emniyeti 127

Ampul değiştirme 203

Anahtar, kayıtlı ayarlar.... 22

Anahtarlar 20

Anahtarlar, kilitler.... 20

Anti blokaj fren sistemi (ABS) 93, 156

Aracın çekilmesi 235

Aracın depolanması.... 195

Aracın kontrolü 141

Aracı yükleme talimatı 77

Araç ağırlığı 252

Araç aküsü 200

Araç ayarlarının kişiselleştirilmesi...... 105

Araç bakımı 237

Araç Bilgileri 3,246

Araç ebatları 252

Araç güvenliği.... 27

Araç kartı 21

Araç kilidinin ve kapının açılması .. 6

Araç kontrolleri.... 196

Araç krikosu.... 216

Araç mesajları 104

Araç takımları 216

Araçtan çıkış aydınlatması ...... 127

Araç tanım numarası ...... 244

Araç verilerinin kaydedilmesi ve gizlilik.... 263

Ariza 154,235

Arıza gösterge lambası 92

Arka görüş kamerası 178

Arka kısımdaki eşya muhafaza bölümü....76

Arka lambalar 207

Arka sis lambaları 124

Arka sis lambası 96

Arka tabandaki eşya saklama gözü kapağı 76

Ateşleme sistemi 92

Autostop.... 143

Ayarlanabilir havalandırma çıkışları 137

Aydınlatma anahtarı 115

Ayna ayari 8

B

Bagaj bölmesi sigorta kutusu ....215

Bagaj bölümü 25,73

Başka bir aracın çekilmesi ..... 236

Benzinli motorlar için yakıt ...... 184

Bilgi ekranı...... 97

Bluelnjection.... 148

Buğulu lamba kapakları ..... 124

C

Camlar.... 32

Cam silme ve yıkama sistemleri .. 14

C

Çakmak 86

Çalışma yapılması 196

Çalıştırma ve kullanım...... 142

Çarpişma hasarı onarımı...... 259

Çeki demiri.... 189

Çekiş kontrol sistemi 159

Çekiş kontrol sistemi kapalı...... 94

Çekme.... 189, 235

Çocuk emniyet sistemi.... 64

Çocuk emniyet sistemi montaj noktaları 66

D

Dahili lambalar 125

DEF.... 148

Devrilme koruma sistemi.... 45

Dış aydınlatma ...... 12, 96, 115

Dış bakım 237

Dış bükey aynalar 30

Dış hava sıcaklığı 83

Dikiz aynası.... 31

Direksiyon ayarı 9,80

Direksiyondaki kumanda tuşları ... 80

Direksiyon kullanımı...... 141

Diş derinliği 223

Dizel egzoz sivisi.... 148

Dizel motorlar için yakıt ...... 185

Dizel partikül filtresi.... 94, 147

Dizel yakıt sisteminin havasının alınması 202

Dönüş sinyalleri 90

Dönüş ve şerit değiştirme sinyalleri 123

Dörtlü ikaz flaşörü 123

Döşeme...... 240

Düşük yakıt seviyesi 95

E

Elektrik kumandalı camlar ..... 32

Elektrik kumandalı yan aynalar ...30

Elektrikli el freni.... 157

Elektrikli park freni.... 93

Elektrikli park freninde arıza..... 93

Elektronik klima sistemi ..... 132

Elektronik kontrollü sürüş programları 153

Elektronik sistem.... 211

Elektronik Stabilite Kontrolü..... 160

Elektronik Stabilite Kontrolü kapalı 94

Elektronik stabilite kontrolü ve çekiş kontrol sistemi.... 94

Elektronik şifreli devre kesici (Immobilizer) 29, 96

El freni.... 156, 157

Emniyet kemeri 8

Emniyet kemeri takma uyarısı ..... 91

Emniyet kemerleri 55

Eşya saklama bölümleri.... 70

Eşya saklama ve bagaj bölümleri. 70

F

Farlar.... 115

Far seviye ayarlaması 118

Fren asistanı 158

Fren hidroliği 200

Frenler 156,200

Fren ve debriyaj hidroliği sıvısı... 242

Fren ve debriyaj sistemi 92

G

Genel Bilgiler 189

Geri vites lambası 124

Giriş 3

Giriş aydınlatması ...... 126

Göstergeler 86

Gösterge paneli aydınlatması .... 125

Gösterge paneline genel bakış .... 10

Gösterge panosu aydınlatması . 210

Gösterge panosu sigorta kutusu 214

Gözlerin kamaşmasını engelleyen manuel ayarlı ayna 31

Gözlerin kamaşmasını otomatik engelleyen ayna 31

Grafik bilgi ekranı, Renkli bilgi ekranı 101

Güç kaynağı kesintisi 154

Gündüz sürüş farları 119

Güneşlikler 35

Güneşliklerde bulunan aydınlatma lambası 126

H

Halojen farlar 203

Hava girişi 138

Havalandırma.... 55, 129

Havalandırma çıkışları...... 137

Hava yastığı etiketi.... 58

Hava yastığı, kemer gerdiriciler ve koruyucu çubuklar.... 91

Hava yastığının devre dışı bırakılması 63, 91

Hava yastığı sistemi 58

Hırsızlığı önleyici kilit sistemi ..... 27

Hırsızlık alarm sistemi 27

Hızlı ısitma.... 137

Hiz sınırlayıcı...... 165

|

Isitma 55

Isitmalı arka cam 35

Isitmalı aynalar 31

Isitmalı direksiyon 80

Isıtma ve havalandırma sistemi . 129

ISOFIX çocuk emniyet sistemleri . 69

i

İç aydınlatma.... 125

İç bakım 240

İçecek tutucuları 71

İç lambalar 210

İlave ısitici.... 137

İlk sürüş 142

İlk yardım....77

İlk yardım çantası 77

İnteraktif Sürüş Sistemi...... 161

J

Jantlar ve lastikler 217

K

Kapasiteler 254

Kapı açık 97

Kapılar.... 25

Kaput 197

Karavan/römork çekme ekipmanı 190

Kayıtlı ayarlar.... 22

Kış lastikleri 217

Kilometre saati 86

Kilometre sayacı 87

Klimanın düzenli kullanımı ..... 138

Klima Sistemi 15, 129, 130

Kod.... 104

Kol dayanağı.... 54

Kol dayanağındaki eşya saklama gözü 72

Koltuk ayarı 7

Koltuk başlıkları 46

Koltuk başlık yüksekliklerin ayarlanması 8

Koltuk havalandırması.... 55

Koltuk ıstıcısı...... 55

Koltukların elektrik kumandası ile ayarlanması 53

Koltuk pozisyonu 48

Koltuk sırtlığının yatırılması ...... 51

Kontak anahtarı konumları ..... 142

Kontrol lambaları 89

Korna 14,81

Kullanım kılavuzundan yararlanın . 3

Kumanda birimleri.... 80

Küllükler 86

L

Lastik basıncı kontrol sistemi..... 95

Lastik hava basıncı ...... 221, 255

Lastik hava basinci denetleme sistemi 218

Lastik onarım seti 224

Lastik tanımlamaları 218

Lastik ve tekerlek ebadının değiştirilmesi 223

Lastik zincirleri 224

M

Manuel şanzıman 155

Manuel vites değiştirme modu ... 153

Manüel koltuk ayarı.... 49

Merkezi kilit sistemi 23

Motor bölmesi sigorta kutusu ..... 212

Motor devir saati 87

Motor egzozu 147

Motor soğutma sıvısı sıcaklık göstergesi 88

Motor soğutma suyu 198

Motor tanımlama.... 245

Motorun ara kablo ile çalıştırılması 234

Motorun çalıştırılması 142

Motor verileri 249

Motor yağ basıncı 95

Motor yağı 197, 242, 246

N

Nesne tespit sistemleri.... 169

O

Okuma lambaları 126

OnStar.... 110

Orta konsoldaki eşya koyma yeri . 72

Otomatik far açma fonksiyonu ... 116

Otomatik kilitleme 24

Otomatik şanzıman 151

Ö

Ön cam.... 32

Ön cam silecekleri ve yıkama sistemi 81

Önde araç tespit edildi.... 97

Ondeki Mesafe Göstergesi...... 168

Önden çarpışma alarmı...... 166

Ön dönüş sinyali lambaları ..... 206

Önerilen sıvılar ve yağlar...... 246

Ön hava yastığı sistemi 62

Ön isitma 94

Ön kısımdaki esya saklama gözü. 71

Ön koltuklar.... 48

Ön sis farları 123

P

Park Asistanı 169

Park etme 18, 145

Park lambaları.... 115, 124

Partikül filtresi.... 147

Patlak 228

Pedalı calistirin.... 92

Performans 250

Pil gücü 105

Plaka lambası 210

Polen filtresi 138

R

Radyo Frekansı Tanımlaması (RFID).... 264

Radyo frekanslı uzaktan kumanda 21

Römork/karavan çekme 189

Römork bağlantısı.... 189

Rüzgar deflektörü...... 42

S

Saat.... 83

Sabit havalandırma çıkışları ..... 138

Sabitleme halkaları 76

Seçici katalitik redüksiyon...... 148

Selektör 118

Sembollerin anlamları 4

Servis 138,241

Servis/bakım bilgisi 241

Servis ekranı 88

Servis ömrü sonu geri kazanım . 196

Servo direksiyon.... 93

Seyir kilometre sayacı 87

Sigortalar 211

Silecek lastiğinin değiştirilmesi .. 202

Sis farı 96

Sis lambaları 206

Soğutma suyu ve antifriz...... 242

Stepne 230

Stop-start sistemi.... 143

Sürücü bilgi sistemi.... 97

Sürücü destek sistemleri...... 163

Sürüse başlamak 17

Sürüse duyarlı ön farlar.... 205

Sürüşe duyarlı ön farlar (AFL) .. 96, 119

Sürüş kontrol sistemleri...... 159

Sürüşle ilgili hatırlatmalar...... 141

Sürüş özellikleri, çekme ile ilgili tavsiyeler 189

S

Şanzıman 16

Şanzıman ekrani 151

Şerit değiştirme uyarısı...... 94, 183

T

Tavsiye edilen sıvılar ve yağlayıcılar 242

Tehlike, Uyarı, Dikkat 4

Tekerlek değiştirme 228

Tekerlek kapakları 224

Tescilli ticari markalar.... 262

Tip etiketi 244

Top-Tether sabitleme halkaları .... 69

Torpido gözü 70

Trafik işareti desteği.... 180

Tutulan güç çıkışı.... 142

U

Ultrasonik park sensörleri...... 169

Uyarı ışıkları.... 86

Uyarı sesleri 104

Uygunluk beyani.... 256

Uzun huzmeli far 96, 117

Uzun huzmeli far asistanı..... 96, 117

Ü

Üçgen ikaz reflektörü 77

Üç noktalı emniyet kemeri ..... 57

V

Veri Toplama Merkezi...... 263

Vites yükseltme.... 93

Y

Yağ, motor.... 242, 246

Yakıt...... 184

Yakıt doldurma 186

Yakıt göstergesi 88

Yakıt kesme 143

Yakıt tüketimi - CO₂-emisyonları 188

Yan aynalar.... 30

Yan dönüş sinyali lambaları ..... 209

Yan hava yastığı sistemi 62

Yan kör nokta alarmı...... 176

Yazılım doğrulaması...... 259

Yerden yükseklik.... 141

Yıkama sistemi sıvısı 199

Yokuşta kalkış desteği 159

Yurtdışı seyahatinde farlar ..... 118

www.opel.com

Telif hakları ADAM OPEL AG, Rüsselsheim, Almanya'ya aittir.

Busürücü el kitabındaki tüm veriler ve resimler aşağıda tarihi belirtilen boşki anındaki mevcut bilgilere dayanmaktadır. Bu el kitabındaki verilere ve resimlere karşın araçların teknik, donanım ve form olarak değiştirilmesi, aynı zamanda sürücü el kitabında değişikliklerin yapılması hakkı Adam Opel AG tarafından saklı tutulmuştur.

Basım: Ocak 2017, ADAM OPEL AG, Rüsselsheim.

Klorsuz beyozlatılmış kağıt üzerine basılmıştır.

ID-OCAAOLSE1701-tr
