KULLANIM KILAVUZU SGM22INVDMA SIGMA

Ürünlerimizi tercih ettiğiniz için teşekkür ederiz.

Klimanızı kullanmadan önce lütfen bu kullanım kılavuzunu okuyunuz.

Uyarılar

Eski Klimanın Kaldırılması

Kullanılmayan eski bir klimayı demonte etmeden önce, lütfen klimanın çalışmadığından ve güvenli olduğundan emin olun. Çocuklara zarar verme riskinden kaçınmak için klimayı fisinden çıkarın.

Klima sisteminin, özel atık bertarafı gerektiren soğutucular içerldiğini unutmayın. Klimadaki değerli malzemeler geri dönüştürülebilir. Eski klimanızın uygun şekilde bertaraf edilebilmesi için yerel atık bertaraf merkezi ile irtibat kurun ve herhangi bir sorunuz olduğunda yerel makamlara veya İklimsa Merkezine danışın. Lütfen, klimanız ilgili atık bertaraf merkezi tarafından alınmadan önce klimanızın boru sisteminin hasar görmemesine dikkat edin ve uygun, kirlenme yaratmayacak şekilde demonte edilmesi konusunda ısrar ederek çevrenin korunmasına katkıda bulunun.

Güvenlik Talimatları ve Uyarılar

Klimayı çalıştırmadan önce, bu Kullanım Kılavuzunda verilen bilgileri dikkatli bir şekilde okuyun. Kullanım Kılavuzu klimanın kurulumu, çalıştırılması ve bakımı ile ilgili çok önemli bilgi ve gözlemler içermektedir.

Aşağıdaki talimatlara uyulmamasından kaynaklanan herhangi bir hasar için üretici hiç bir sorumluluk kabul etmemektedir.

- Hasar gören klimaların çalıştırılmaması gerekmektedir. Süphelenmeniz durumunda servisinize danışın.

- Klima, Kullanım Kılavuzunda belirtilen ilgili talimatlara tam olarak uyularak kullanılacaktır.

Yeni klimanızın ambalajının atılması

Yeni klimanızın paketinde bulunan tüm ambalaj malzemeleri, çevreye herhangi bir zarar vermeyecek şekilde atılabilir.

Karton kutu küçük parçalar şeklinde bölünebilir veya kesilebilir ve atık kağıt toplama merkezine verilebilir. Polietilen ve polietilen köpük desteklerinden yapılan ambalaj poşeti hiç bir floroklorik hidrokarbon içermemektedir.

Tüm bu değerli materyaller bir atık toplama merkezine götürülebilir ve uygun geri dönüşüm işlemlerinden sonra tekrar kullanılabilir.

Size en yakın olan atık malzeme toplama merkezlerinin adı ve adresi için ve atık kağıt toplama merkezi için yerel makamlara danışın.

- Kurulum yetkili servis tarafından yapılmalıdır, üniteyi kendiniz kurmaya çalışmayın.

• Güvenlik nedeniyle, klimanın talimatlara gore uygun şekilde topraklanması gerekmektedir.
• Klimanızın ön panelini açmadan önce her zaman klimanın fişini çekmeniz gerektiğini unutmayın. Asla güç kablosunu çekerek klimanın fişini çıkarmayın. Her zaman fişi sıkıca kavrayıp, prizinden düz bir şekilde çekin.
• Tüm elektrik tamirlerinin kalifiye elektrikçiler tarafından yapılması gerekmektedir. Uygunsuz yapılan tamirler, klima kullanıcısı için ciddi bir tehlike kaynağı olabilir.
• Klimanızı keskin veya sivri nesnelerle delerek, herhangi bir tübü kırarak veya bükerek veya yüzey kaplamalarını kazıyarak, içinde soğutucu bulunan klimanın herhangi bir parçasına zarar vermeyin. Eğer soğutucu fişkıırı ve

gözlerinize gelirse, ciddi göz yaralanmalarına sebebiyet verebilir.

Uyarılar

• Klimanın havalandırma izgarasını kapatmayın veya engellemeyin. Giriş/çıkış ve hareket kanatlarına parmaklarını zı veya başka herhangi bir şey sokmayın.
• Çocukların klima ile oynamasına izin vermeyin. Hiç bir durumda çocukların dış unite üzerine oturmasına izin verilmemelidir.

Özellikler

- Soğutucu devre sızdırmaz özelliktedir.

Makine aşağıdaki durumlara göre uyarlanabilir.

1. Cihaz, gözetim altında olmadan küçük çocuklar veya yaşlı kişiler tarafından kullanılmamalıdır.
2. Küçük çocukların cihaz ile oynamadığından emin olmak için büyüklerin gözetiminde olmaları gerekir.
3. Lütfen güç kaynağı kablosuna uygun bir fış kullanın.

4. Güç fişi ve bağlantı kablosunun yerel onayları almış olması gerekmektedir.

5. Uygulanabilir ortam sıcaklığı aralığı:

Soğutma	İç ortam	Maksimum: K.H/I.H 32°C/23°CMinimum: K.H/I.H 18°C/14°C
	Dış ortam	Maksimum: K.H/I.H 43°C/26°CMinimum: D.B 18°C
Isıtma	İç ortam	Maksimum: K.H 27°CMinimum: K.H 15°C
	Dış ortam	Maksimum: K.H/I.H 24°C/18°CMinimum: K.H/I.H -15°C

1. Eğer güç kaynağı kablosu hasar görmüşse, servis yetkilisi veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.
2. PC paneli üzerindeki iç ünite sigortası kırılmışsa, lütfen T.3.15A/ 250 V tipinde bir sigorta ile değiştirin. Dış ünite sigortası kırılmışsa, lütfen T.25A/ 250 V tipinde bir sigorta ile değiştirin.
3. Kablolama yöntemi, yerel kablolama standartlarına uygun olmalıdır.
4. Klima kurulduktan sonra, fişi kolayca erişilebilir bir durumda olmalıdır.
5. Uzaktan kumananın biten pil uygun ve ayrı şekilde çöpe atılmalıdır.

Uyarılar

Güvenlik Talimatları

• Lütfen klimayı kullanmadan once aşağıdaki Güvenlik Talimatlarını dikkatlice okuyunuz.
• Talimatlar, muhtemel risk ve hasarların ciddiyetine gore aşağıdaki şekilde, iki seviyede sınıflandırılmıştır; UYARI ve DİKKAT. Güvenli bir kullanım için talimatlara kesin bir biçimde uyulmalıdır.

Kurulum

⚠️ UYARI

Klimayı kendiniz kurmaya çalışmayın, çünkü uygun şekilde yapılmayan montajlar elektrik çarpması, yangın, su sızıntısı ile sonuçlanabilir.

Uygun olmayan yerlerde yapılan montaj kazalara sebebiyet verebilir.

⚠️ DİKKAT

Topraklama kablosunu bağlayın.

Ünite çevresinde herhangi yanıcı bir gaz sızıntısı ihtimali olan yerlere kurmayın. YASAK

Üniteyi buhar veya yağ buharına maruz bırakmayın. YASAK

Drenajın uygun şekilde tesis edildiğini kontrol edin. ZORUNLU UYGULAMA

Uyarılar

LIYARI
Yanık kokusu gelmesi gibi anormal bir durum olduğunda, hemen çalıştırma düğmesini kapatın ve servise başvurun.		Devre kesicilli özel bir güç kaynağı kullanın.
OFF ZORUNLU UYGULAMA
Güç kablosunu prize tam olarak yerleştirin ZORUNLU UYGULAMA	Doğru voltaj kullanın. [XZZZ] ZORUNLU UYGULAMA	Uzatma güç kablosu veya yarım olarak eklenmiş kabloYASAK
Güç kaynağı kablosunu bağlı şekilde kullanmayın. YASAK	YASAK	Hava giriş veya çıkışına nesne sokmavın. YASAK
Güç kablosunu çekerek veya Benzeri şekilde çalışmayı Başlatmayın veya kapatmayın. YASAK	Hava akışını özellikle bebekler veya yaşlı kişilerin üzerine doğrudan yiâncı dilişinin	Bu üniteyi kendi başınıza tamir etmeye veya yeniden kurmaya çalışmayın.

DİKKAT
	Özellikle gazlı bir cihaz çalıştırıldığında zaman zaman temiz hava alın.		Islak elle düğmelere basmayın
Uniteyi şömine veya ıstıci bir cihaz yakınına kurmayın.	Kurulum desteğinin iyi bir konumda olduğunu kontrol edin.		Temizlemek için üniteye su dökmeyin.
YASAK YASAK
Hayvan veya bitkileri hava akışının doğrudan yönü üzerine yerle stirme yin.	Unite üzerine herhangi bir nesne kovmavın veva üniteve tırmanmavin.		Çiçek vazosu veya su kaplarını ünitenin üzerine yerleştirmeyin.

Parçalar ve Fonksiyonları

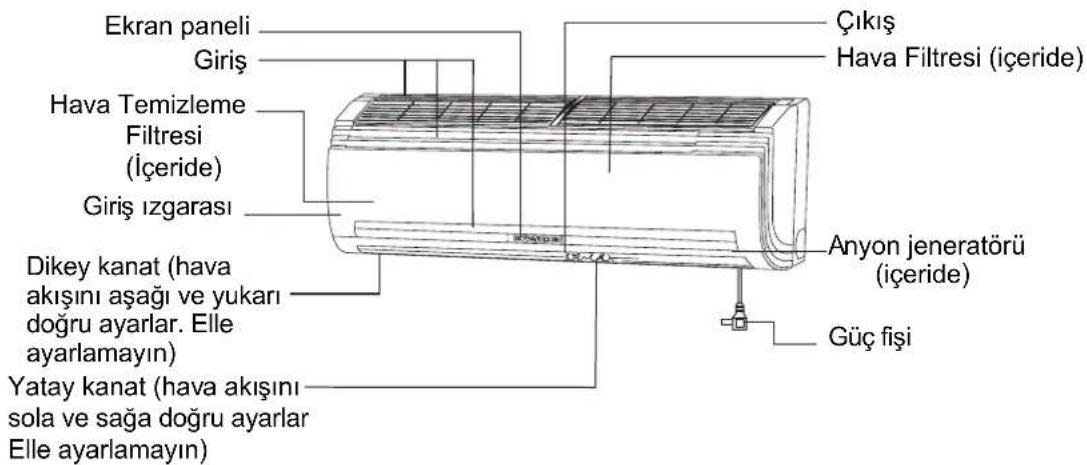

İç ünite

Ekran paneli Giriş Hava Temizleme Filtresi (İçeride) Giriş ızgarası Dikey kanat (hava akışını aşağı ve yukarı doğru ayarlar. Elle ayarlamayın) Yatay kanat (hava akışını sola ve sağa doğru ayarlar Elle ayarlamayın) Çıkış Hava Filtresi (içeride) Anyon jeneratorü (içeride) Güç fışı

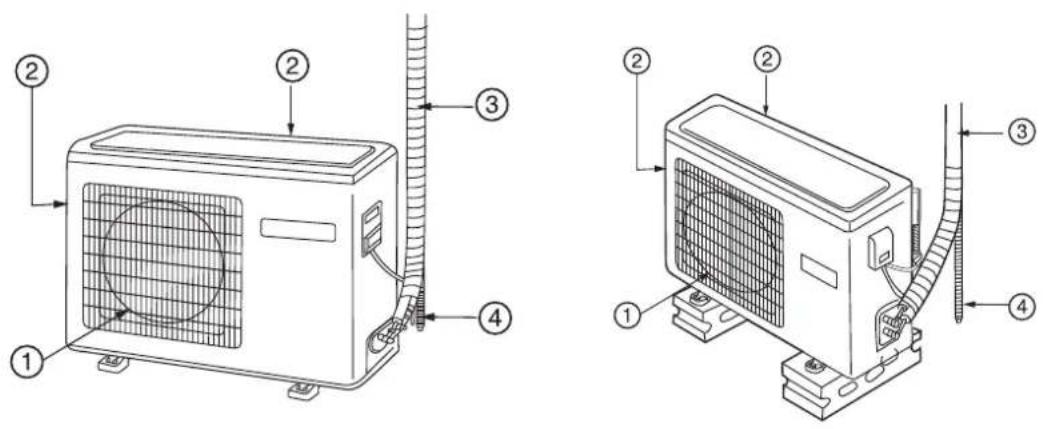

Dış ünite

② HAVA GİRİŞ ④ DİRENAJ BORUSU

Parçalar ve Fonksiyonları

1. Otom.açılma GÖSTERGESİ

2. FAN HIZI göstergesi

1. KİLİT göstergesi

2. AŞAĞI/YUKARI HAREKET göstergesi

3. UYKU göstergesi

4. SAGLIK göstergesi

5. Çalışma modu göstergesi

Çalışma modu	OTO	Soğu	KUR	SICA	FAN
Uzaktan Kumanda
Gösterge paneli

1. SIFIRLAMA

Uzaktan kumanda anormal bir şekilde çalıştığı, uzaktan kumandayı sıfırlamak için sivri uçlu bir nesne kullanarak bu düğmeye basın.

1. IŞIK düğmesi

Dahili LED gösterge panel ışıklararının yanma ve sönmesini kontrol eder.

1. ZAMANLAYICI düğmesi

OTOM. AÇILMA, OTOM. KAPANMA, OTOM. AÇILMA-KAPANMA'nın seçilmesi için kullanılır.

1. SAAT düğmesi

Doğru zamanın ayarlanması için kullanılır.

1. UYKU modu düğmesi

Uyku modunun seçilmesi için kullanılır.

1. MOD düğmesi

2. SAAT düğmesi

Saati ve zamanlayıcıyı ayarlamak için kullanılır.

1. SAĞLIK düğmesi

Sağlıklı çalıştırmanın ayarlanması için kullanılır.

1. AÇMA/KAPAMA düğmesi

Ünitenin açılıp, kapatılması için kullanılır.

1. Sinyal gönderme göstergesi

2. GÜÇLÜ/SESSİZ göstergesi (Yalnız INV modellerde)

3. Sol/sağ hava akışı göstergesi

4. SICAKLIK göstergesi

Uzaktan kumanda: Sıcaklık ayarını göstermek için.

1. Otom. Kapanma göstergesi

2. ZAMANLAYICI göstergesi

3. SICAKLIK düğmesi

İstenen sıcaklığı seçmek için kullanılır.

1. FAN düğmesi

Fan hızını seçmek için kullanılır: DÜŞÜK, ORTA, YÜKSEK, OTOM.

1. SAGLIKLI HAVA AKIŞI düğmesi

2. AŞAĞI/YUKARI HAREKET düğmesi

Hava yönünü aşağı/yukarı doğru seçmek için kullanılır.

1. SOLA/SAĞA HAREKET düğmesi

Sola/sağa hava akışını seçmek için kullanılır.

1. AYAR düğmesi

Saati ve zamanlayıcıyı ayarlarını onaylamak için kullanılır.

1. 1. GÜÇLÜ/ SESSİZ düğmesi göstergesi (Yalnız INV modellerde)

Düğmeye her basıldığında, gösterge aşağıdaki gibi değişir:

1. KİLİT

Düğmeleri ve LCD ekranını kilitlemek için kullanılır. Basıldığında, diğer düğmeler çalışmaz ve kilit durumu göstergesi yanar. Tekrar basıldığında, kilit iptal edilir ve kilit durumu göstergesi kaybolur.

1. Ortam sıcaklığı göstergesi

Uzaktan kumanda sinyali alındığında, ayarlanan sıcaklığı gösterir ve dinlenme zamanında oda sıcaklığı gösterilir ve bu oda sıcaklığı sadece referans amaçlıdır.

Parçalar ve Fonksiyonları

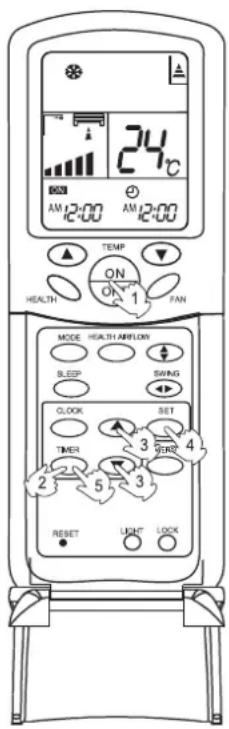

- Saat Ayari

Ünite ilk kez çalıştırıldığında ve uzaktan kumanda pilleri değiştirildikten sonra, saat aşağıdaki şekilde ayarlanmalıdır:

1. SAAT düğmesine basın, "AM" (Sabah) veya "PM" (Akşam) yanar.

2. Doğru zamanı ayarlamak için △ veya ▽ düğmesine basın. Her bastığınızda zaman 1 dak. artacak veya azalacaktır. Düğmeyi basılı tuttuğunuzda, zaman hızlı bir şekilde değişceektir.

3. Zaman ayarı onaylandıktan sonra, SET düğmesine basın. Saat çalışmaya başlayacak, "AM" veya "PM" sönecektir.

• Uzaktan kumandanın kullanımı
• Kullanımdayken, sinyal iletim başını doğrudan iç ünitenin alıcı deligiğine doğru tutun.

Sinyal iletim kafası ile alıcı deliği arasındaki mesafe en fazla 7 m olmalı ve arada herhangi bir engel olmamalıdır.

• Uzaktan kumandayı atmayın veya vurmayın.
• Odada elektronik olarak çalıştırılan floresan lamba veya değiştirmeli tip floresan lamba veya kablosuz telefon bulunuyorsa, alıcının sinyal almasında zorluklar yaşanabilir; bu nedenle iç üniteye olan mesafe daha kısa olmalıdır.
• Pillerin takılması

Sağda gösterildiği gibi 2 R-03 (7#) pillerini takın.

Pil bölmesi kapağını çıkarın.

“▼” alanına hafifçe bastırın ve kapağı resimdeki gibi aşağı doğru itin.

Pili takın.

Pillerin, bölmenin arkasında gösterilen

“+”/“-” işaretlerine uygun olarak takıldığından emin olun.

Kapağı tekrar yerine takın.

Açma/Kapama düğmesine bastıktan sonra, hiç bir gösterge görülmüyorsa, pilleri yeniden takın.

Not:

• Çalışma sırasında tam gösterim veya net olmayan bir gösterim, pillerin bittiğini belirtmektedir. Lütfen pilleri değiştirin.
  • Takarken aynı tipteki yeni pilleri kullanın.
• Eğer uzaktan kumanda normal şekilde çalışmıyorsa, lütfen pilleri çıkarın ve bir kaç dakika sonra tekrar takın. İpuçları:

Ünite uzun süre kullanılmadığında, pilleri çıkarın. Çıkardıktan sonra herhangi bir gösterge gösteriliyorsa, tek yapmanız gereken reset tuşuna basmaktır.

Çalıştırma

24°C

SAĞLIKLI modda çalıştırma

Uzaktan kumanda

AM 12:00 TEMP ON OK TAN HEALTH MODEL HEALTH METER SLIPP SANGO CLOCK SET TMES SCOTATO RESET LIGHT LOOP

1. Uniteyi çalıştırma Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar. Sağlıklı çalıştırma fonksiyonunda sağlıklı anyon fonksiyonu ( Ionizer ), UV ışığını süzme fonksiyonu ve filtre fonksiyonu bulunmaktadır.

2. Sağlıklı anyon (lonizer)fonksiyonu HEALTH düğmesine basın. Her basısta, işareti gösterilecektir. Klima sağlıklı anyon fonksiyonunu çalıştırmaya başlayacaktır. İki kez basıldığında işareti kaybolacak ve çalışma duracaktır.

İç fan motoru çalıştığı, sağlıklı çalışma fonksiyonu çalışacaktır. (Herhangi bir modda mevcuttur) İç fan motoru çalışmadığında, sağlık lambası yanacaktır, fakat ion jeneratorü anyon üretmeyecektir.

Çalıştırma

24℃

Otomatik

Uzaktan kumanda

Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar.

1. Çalışma modunun seçilmesi

MODE düğmesine basın. Her basıldığında, operasyon modu aşağıdaki şekilde değişcektir:

Uzaktan kumanda:

Sonra Otomatik (Auto) çalışma modunu seçin.

Ekran panelinde renkli gösterge çubuğu beyaz olacaktır.

1. Fan hızının seçilmesi

FAN düğmesine basın. Her basıldığında, fan hızı aşağıdaki şekilde değişcektir:

Uzaktan kumanda:

Klima gösterilen fan hızında çalışır. FAN otomatiğe ayarlandığında, klima, oda sıcaklığına göre fan hızını otomatik olarak ayarlar.

1. Ünitenin kapatılması

ON/OFF düğmesine bastığınızda, ünite çalışmayı durdurur.

Otomatik Çalıştırma hakkında

Otomatik çalıştırma modunda, klima, oda sıcaklığına göre otomatik olarak Soğuk veya Sıcak çalıştırmayı seçecektir.

Çalıştırma

Soğutma

Uzaktan kumanda

24°C AM 12:00 TEMP ON OFF 3 HEALTH 1 3 4 MODE HEALTH-AFFLOW 2 3 5 2 3 EEEP SAYING CLOCK SET TIMER START/SATI RESET LIGHT LOCK

1. Üniteyi çalıştırma

Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar.

1. Çalışma modunun seçilmesi

MODE düğmesine basın. Her basıldığında, operasyon modu aşağıdaki şekilde değişecektir: Uzaktan kumanda:

Sonra SOĞUTMA (COOL) modu seçin.

Ekran panelinde renkli gösterge çubuğu mavi olacaktır.

1. Sıcaklık ayarını seçin.

Sıcaklık düğmesine basın.

Düğmeye her basıldığında, sıcaklık ayarı 1°C artacaktır; basılı tutulduğunda hızlı bir şekilde artacaktır.

Düğmeye her basıldığında, sıcaklık ayarı 1°C azalacaktır; basılı tutulduğunda hızlı bir şekilde azalacaktır. İstenen sıcaklığı seçin.

1. Fan hızının seçilmesi

FAN düğmesine basın. Her basıldığında, fan hızı aşağıdaki şekilde değişcektir: Uzaktan kumanda:

Klima gösterilen fan hızında çalışır. FAN otomatiğe ayarlandığında, klima, oda sıcaklığına göre fan hızını otomatik olarak ayarlar.

1. Ünitenin kapatılması

AÇMA/KAPAMA düğmesine bastığınızda ünite çalışmayı durdurur.

Çalıştırma

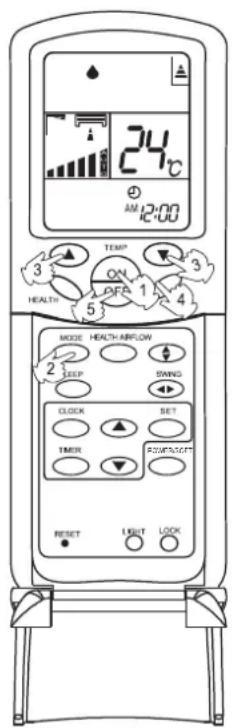

Nem Alma

Uzaktan kumanda

24°C AM 12:00 TEMP ON PFA 3 HEALTH 5 1 4 MODE HEALTH-AIRFLOW 2 STEP SWING CLOCK SET TMEN SUPPORT RESET LIGHT LOCK

1. Üniteyi çalıştırma

Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar.

1. Çalışma modunun seçilmesi

MODE düğmesine basın. Her basıldığında, operasyon modu aşağıdaki şekilde değişcektir: Uzaktan kumanda:

Sonra NEM ALMA (DRY) modu seçin

Ekran panelinde renkli gösterge çubuğu açık mavi olacaktır

1. Sıcaklık ayarını seçin.

Sıcaklık düğmesine basın.

△ Düğmeye her basıldığında, sıcaklık ayarı 1°C artacaktır; basılı tutulduğunda hızlı bir şekilde artacaktır.

Düğmeye her basıldığında, sıcaklık ayarı 1°C azalacaktır; basılı tutulduğunda hızlı bir şekilde azalacaktır. İstenen sıcaklığı seçin.

1. Fan hızının seçilmesi

FAN düğmesine basın. Her basıldığında, fan hızı aşağıdaki şekilde değişcektir:

Uzaktan kumanda:

Klima gösterilen fan hızında çalışır. NEM ALMA modun da iken, oda sıcaklığı, sıcaklık ayarından 2°C daha yüksek olduğunda, FAN ayarı ne olursa olsun, ünite aralıklarla düşük hızda çalışacaktır.

1. Ünitenin kapatılması

AÇMA/KAPAMA düğmesine bastığınızda ünite çalışmayı durdurur.

Çalıştırma

24 ^ c

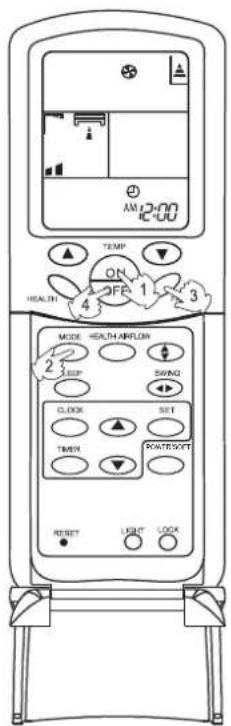

Fan

Uzaktan kumanda

AM 12:00 TEMP ON OFF HEALTH MODE HEALTH AIRFLOW 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Üniteyi çalıştırma

Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar.

1. Çalışma modunun seçilmesi

MODE düğmesine basın. Her basıldığında, operasyon modu aşağıdaki şekilde değişecektir: Uzaktan kumanda:

Sonra FAN modunu seçin.

Ekran panelinde renkli gösterge çubuğu pembe olacaktır.

1. Fan hızının seçilmesi

FAN düğmesine basın. Her basıldığında, fan hızı aşağıdaki şekilde değişecektir: Uzaktan kumanda

1. Ünitenin kapatılması

ON/OFF düğmesine bastığınızda, ünite çalışmayı durdurur.

FAN modu hakkında

FAN çalışma modunda, ünite SOĞUK veya SICAK modda çalışmayacak, sadece FAN modunda çalışacaktır. FAN modunda AUTO modu çalıştırılamaz. Ve sıcaklık ayarı yapılamaz. FAN modunda, UYKU ve GÜÇLÜ/YUMUŞAK çalıştırma mümkün değildir.

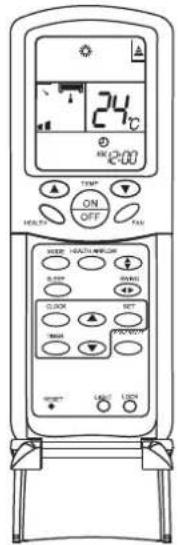

Çalıştırma

Isitma

Uzaktan kumanda

24°C AM 12:00 TEMP ON OFF MODE HEALTH AMFLOW SLEEP SWING CLOCK RET TIMER FAT/LOCK RESET LIGHT LOCK

1. Üniteyi çalıştırma

Uzaktan kumandadaki ON/OFF düğmesine bastığınızda, ünite çalışmaya başlar.

2. Çalışma modunun seçilmesi

MODE düğmesine basın. Her basıldığında, operasyon modu aşağıdaki şekilde değişcektir: Uzaktan kumanda:

Sonra ISITMA (HEAT) modu seçin.

Ekran panelinde renkli gösterge çubuğu kırmızı olacaktır.

3. Sıcaklık ayarını seçin.

Sıcaklık düğmesine basın.

△ Düğmeye her basıldığında, sıcaklık ayarı 1°C artacaktır; basılı tutulduğunda hızlı bir şekilde artacaktır.
∇ Düğmeye her basıldığında, sıcaklık ayarı 1°C azalacaktır; basılı tutulduğunda hızlı bir şekilde azalacaktır.
İstenen sıcaklığı seçin.

4. Fan hızının seçilmesi

FAN düğmesine basın. Her basıldığında, fan hızı aşağıdaki şekilde değişcektir: Uzaktan kumanda:

Klima gösterilen fan hızında çalışır. SICAK modda, kısa bir süre sonra, soğuk hava akımı önleme fonksiyonu nedeniyle ılık bir hava üflenir.

FAN otomatiğe ayarlandığında, klima, oda sıcaklığına göre fan hızını otomatik olarak ayarlar.

5. Ünitenin kapatılması

AÇMA/KAPAMA düğmesine bastığınızda ünite çalışmayı durdurur.

Çalıştırma

Hava Akışı Yönünün Ayarlanması

1. Hava akışı göstergesinin durumu

24°C 2:00 TYP ON OFF HOLD HEATH MOUNT 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.00V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5.12V 5 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12

Vertical flap

Yatay kanatlar

2. Aşağı ve yukarı doğru hava akışı

düğmesine her basıldığında, uzaktan kumandadaki hava akış yönü, farklı çalışma modlarına göre aşağıdaki şekilde gösterilir:

SOĞUTMA/ NEM ALMA/ FAN

uzaktan kumanda: .1 .2 .3 .4 .6

ISITMA:

uzaktan kumanda: Poz.1 Poz.2 Poz.3 Poz.4 Poz.6

OTOMATİK:

uzaktan kumanda: Poz.1 Poz.2 Poz.3 Poz.4 Poz.5 Poz.6

Dikey kanat, yukarıdaki pozisyonlara gore hareket edecektir.

3. Sola ve sağa doğru hava akışı

düğmesine her basıldığında, uzaktan kumanda aşağıdaki şekilde gösterecektir: uzaktan kumanda:

Poz.1 → Poz.2 → Poz.3 → Poz.4 → Poz.5 → Poz.6 → Poz.7 → Poz.8

Yatay kanatlar, yukarıdaki pozisyonlara gore hareket edecektir.

Not: Uzaktan kapatıldıktan sonra, yeniden başlatıldığında, uzaktan kumanda daha önce ayarlanmış olan hareket konumunu otomatik olarak hatırlayacaktır.

Çalıştırma

Uyku Modu

Yatmadan önce, sadece UYKU düğmesine bastığınızda, ünite UYKU modunda çalışmaya başlayacak ve size iyi bir uyku sağlayacaktır.

UYKU modunun kullanımı

Ünite çalıştırıldıktan sonra, çalışma konumunu ayarlayın, mevcut zaman ve saat ayarı yapıldıktan sonra UYKU düğmesine basın.

1. SOĞUTMA, NEM ALMA modda

UYKU modu başlatıldıktan 1 saat sonra, sıcaklık, ayarlanan sıcaklıktan 1°C daha yüksek olacaktır. Bir saat sonra, sıcaklık 1°C daha yükselecektir. Ünite 6 saat daha çalıştıktan sonra duracaktır. Sıcaklık ayarlanan sıcaklıktan daha yüksektir; böylece oda sıcaklığı uyuyabilmeniz için çok düşük olmayacaktır.

Uzaktan Kumanda

AM 12:00 TEMP ON OFF HEALTH TAN MODE HEALTH AIRFLOW SLEEP SWING CLOCK SET TIMER POWER/SCFF RESET LIGHT LOCK

UYKU modunu çalıştırma UYKU modunu kapatma Yaklaşık 6 saat 1 hr Rises 1 °C 1 hr Rises 1 °C Sic. Ayan Ünitenin kapatılması SOĞUK, KURU modda

2. ISITMA modda

UYKU modu başlatıldıktan 1 saat sonra, ayarlanan sıcaklık, 2°C daha düşük olarak çalışacaktır. Bir saat sonra, oda sıcaklığı 2°C daha düşecektir. Takip eden üç saat sonra, ayarlanan sıcaklık otomatik olarak 1°C daha düşecektir. Takip eden 3 saat sonrasında ise otomatik olarak 1°C yükselecek ve bu ayarda 3 saat daha çalıştıktan sonra duracaktır. Böylece oda sıcaklığı uyuyabilmeniz için çok yüksek olmayacaktır.

3. OTOMATİK modda

Ünite, otomatik olarak seçilen çalışma moduna uyarlanan uyku modunda çalışır.

4. FAN modunda

UYKU modu fonksiyonu yoktur.

5. Uyurken, fan hızını ayarlayın.

Uyku modu için ayarlamadan önce fan hızı yüksek veya orta hızda ise, uyuduktan sonra fan hızını düşürecek şekilde ayarlayın.

Eğer düşük fan hızında ise, değişiklik yapılmasına gerek yoktur.

6. Güç kesintisinden sonra yeniden başlatma:

Beş saniye içinde uyku düğmesine on kez basın ve dört ses duyduktan sonra bu foksiyona girin.

Beş saniye içinde uyku düğmesine on kez basın ve iki ses duyduktan sonra bu foksiyondan çıkın.

NOT: Güç kesintisinden sonra çalıştırma fonksiyonu ile, Otom. Açılma, Otom. Kapanma ve Otom. Açılma/kapanma ayarlandığında, güç kesintisi sonrası yeniden clichtırıldığında bu ayarlar hafızaya alınır.

Çalıştırma

Otomatik Açma/Kapama

Uzaktan Kumanda

Zamanlayıcıyı çalıştırmadan önce saati doğru olarak ayarlayın.

1. Ünite çalışmaya başladıktan sonra, istenen çalışma modunu seçin. Çalışma modu LCD ekranda gösterilecektir.

2. Zamanlayıcı modunun seçilmesi

Zamanlayıcı modunu değiştirmek için Zamanlayıcı düğmesine basge Düğmeye her basıldığında, göste aşağıdaki şekilde değişir:

Uzaktan kumanda:
    note1["AM 12:00"]
    note2["AM 12:00"]
    note3["AM 12:00"]
    note4["TIMER ON TIMER OFF TIMER ON-OFF"]

Daha sonra istenen Zamanlayıcı modunu seçin (Otomatik Açılma-Kapanma). "ON" veya "OFF" yanacaktır.

3. Zaman ayarı

SAAT (HOUR) △/▽ düğmesine basın.

△ Düğmeye her basıldığında, zaman ayarı 1 dakika artacaktır; basılı tutulduğunda hızlı bir şekilde artacaktır.
∇ Düğmeye her basıldığında, zaman ayarı 1 dakika azalacaktır; basılı tutulduğunda hızlı bir şekilde azalacaktır.
24 saat süresi içinde ayarlanabilir.

4. Ayarların onaylanması

Doğru zaman ayarlandıktan sonra, onaylamak için AYAR (SET) düğmesine basın. Uzaktan kumandadaki

“CN veya “” sönecektir. Gösterilen zaman: Ünite x saatinde x dakikasında çalışmaya başlayacak veya duracaktır.(OTOMATİK AÇILMA veya KAPANMA)

5. ZAMANLAYICI modunun iptal edilmesi

ZAMANLAYICI modu kayboluncaya kadar ZAMANLAYICI düğmesine bir kaç kez basın.

İpuçları:

Pilleri değiştirdikten sonra veya bir güç kesintisi yaşanması durumunda, zaman ayarının yeniden yapılması gerekmektedir. Uzaktan kumandada hafıza fonksiyonu bulunmaktadır. Zamanlayıcı modunu tekrar kullandığınızda, eğer zaman ayarı bir önceki ile aynı ise, mod seçiminden sonra sadece AYAR düğmesine basın.

Çalıştırma

Otomatik Açma/Kapama

Uzaktan Kumanda

Zamanlayıcıyı çalıştırmadan önce saati doğru olarak ayarlayın.

1. Unite çalışmaya başladıktan sonra, istenen çalışma modunu seçin. Çalışma modu LCD ekranda gösterilecektir.
2. Zamanlayıcı modunun seçilmesi Zamanlayıcı modunu değiştirmek için Zamanlayıcı düğmesine basın. Düğmeye her basıldığında, gösterge aşağıdaki şekilde değişir: Uzaktan kumanda:

Daha sonra istenen Zamanlayıcı modunu seçin (Otomatik Açılma-Kapanma)

"Oyanacaktır. 3.

Zaman ayarı

SAAT (HOUR)△/▽ düğmesine basın.

△ Düğmeye her basıldığında, zaman ayarı 1 dakika artacaktır; basılı tutulduğunda hızlı bir şekilde artacaktır.
Düğmeye her basıldığında, zaman ayarı 1 dakika azalacaktır; basılı tutulduğunda hızlı bir şekilde azalacaktır. 24 saat süresi içinde ayarlanabilir.

1. Otomatik Açılma zamanının onaylanması Doğru zamanı ayarladıktan sonra, onaylamak için ZAMANLAYICI düğmesine basın. Uzaktan kumandadaki “ ON “ göstergesi sönecektir. “ OFF ” yanmaya başlayacaktır. Gösterilen zaman: nite x saatinde x dakikasında çalışmaya başlayacak veya duracaktır.

2. OTOMATİK KAPANMA için Zaman Ayarı Sadece SAAT düğmesine basın ve “OTOMATİK AÇILMA için zaman ayarı”ndaki prosedürün aynısını uygulayın.

3. OTOMATİK KAPANMA için zamanın onaylanması Zaman ayarı yapıldıktan sonra onaylamak için AYAR (SET) düğmesine basın.

"OFF" göstergesi yanıp sönmeyi durduracaktır. Gösterilen zaman: Ünite x saatinde x dakikasında duracaktır.

ZAMANLAYICI modunun iptal edilmesi ZAMANLAYICI göstergesi kayboluncaya kadar ZAMANLAYICI düğmesine bir kaç kez basın. OTOMATİK AÇILMA veya KAPANMA sırasının zaman ayarına göre, Başlatma-Durdurma veya Durdurma-Başlatma işlemi gerçekleştirilecektir.

Çalıştırma

GÜCLÜ/SESSİZ Modda Çalıştırma (Yalnız INV modellerde)

GÜÇLÜ Modda Çalıştırma

Hızlı bir şekilde ısıtma veya soğutmaya ihtiyaç duymanız durumunda bu fonksiyonu kullanabilirsiniz.

GÜCLÜ calıstırma modunun seçilmesi

GÜÇLÜ/SESSİZ (POWER/SOFT) düğmesine basın. Düğmeye her basıldığında, gösterge aşağıdaki şekilde değişir:

“ “göstergesinde durun.

GÜÇLÜ calıstırma konumunda:

ISITMA veya SOĞUTMA modlarında, fan hızı otomatik olarak 15 dakika OTOMATİK modda çalışacak, sonra orijinal konum ayarına geri dönecektir.

GÜÇLÜ çalıştırma modunun iptal edilmesi

GÜÇLÜ/SESSİZ düğmesine iki kez basın. GÜÇLÜ/YUMUŞAK göstergesi kaybolacaktır.

SESSİZ Çalışma Modu

Dinlenmek veya kitap okumak için sessizliğe ihtiyacınız olduğunda bu fonksiyonu kullanabilirsiniz.

SESSİZ çalışma modunun seçilmesi

GÜÇLÜ/SESSİZ (POWER/SOFT) düğmesine basın. Düğmeye her basıldığında, gösterge aşağıdaki şekilde değişir:

“ ↘ “ göstergesinde durun. SESSİZ çalışma modunda, fan hızı otomatik olarak “OTOMATİK” olacaktır.

SESSİZ çalışma modunu iptal etmek için GÜÇLÜ/SESSİZ düğmesine iki kez basın. GÜÇLÜ/SESSİZ göstergesi kaybolacaktır.

İpuçları:

GÜÇLÜ çalışma sırasında, hızlı ISITMA veya SOĞUTMA modunda, odada homojen olmayan sıcaklık dağıtımı olacaktır. Uzun süreli Yumuşak çalıştırma, fazla sıcak veya fazla soğuk olmayan bir etki yaratacaktır.
