KULLANIM KILAVUZU SGM09INVDMG SIGMA

İç Ünite Model İsimleri

SGM09INVDMG

SGM12INVDMG

SGM18INVDMG

SGM24INVDMG

Ürünümüzü seçtiğiniz için teşekkür ederiz.

Doğru kullanım için, lütfen bu kılavuzu dikkatlice okuyun ve saklayın.

Eğer bu kılavuzu kaybederseniz lütfen yerel satıcınız ile iletişime geçin.

İçindekiler

İşletim Bildirimleri

Soğutucu Akışkan 5

Önlemler 6

Parçaların Adı 11

Ekran Kullanım Kılavuzu

Uzaktan Kumanda Düğmeleri 12

Ekrandaki Simgeler İçin Giriş. 12

Uzaktan Kumandadaki Düğmelere Giriş 13

Kombinasyon Düğmeleri İçin Fonksiyon Tanıtımı 20

Çalışma Kılavuzu 21

Uzaktan Kumandadaki Pillerin Değiştirilmesi 21

Acil Durum Operasyonu 22

Bakım

Temizlik Ve Bakım 23

Ariza

Arıza Analizi 25

Kurulum Notları

Yanıcı Soğutucunun Emniyetli Çalışması 29

Kurulum Boyut Diyagrami 31

Ünitenin Takılması Ve Taşınması İçin Güvenlik Önlemleri 32

Kurulum Aletleri 33

Kurulum Yeri Seçimi 33

Elektrik Bağlantısı İçin Gerekenler 34

Kurulum

İç Ünite Montajı 35

Kurulum Sonrası Kontrol 40

Test İşlemi

Test İşlemi 40

Ek

Konfigürasyon ve bağlantı borusu 41

Boru geliştirme yöntemi 43

Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri azalmış kişiler (çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişiler tarafından, güvenlik önlemlerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili denetim veya talimatlar verilmediği sürece kullanım için tasarlanmamıştır.

Cihazla oynamadıklarından emin olmak için çocuklar denetlenmelidir.

1) Telsiz ekipmanının çalıştığı frekans bantları: 2400MHz - 2483.5MHz

2) Radyo ekipmanının çalıştığı frekans bantlarında iletilen maksimum radyo frekansı gücü: 20dBm

Bu işaret, bu ürünün AB genelindeki diğer evsel atıklarla birlikte atılmaması gerektiğini gösterir. Kontrolsüz atık bertarafından çevreye veya insan sağlığına zarar gelmesini önlemek için, maddi kaynakların sürdürülebilir yeniden kullanımını teşvik etmek için sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı satıcıya başvurun. Bu ürünü çevre güvenli geri dönüşüm için alabilirler.

R32: 675

Klimayı kurması, taşıması veya bakımı gerekiyorsa, lütfen ilk başta yapmak için bayinize veya yerel servis merkezinize başvurun. Klima, atanan ünite tarafından kurulmalı, taşınmalı veya bakımı yapılmalıdır. Aksi takdirde, ciddi hasara veya kişisel yaralanmalara veya ölüme neden olabilir.

Sembollerin Açıklaması

TEHLİKE

Engellenmediği takdirde ölüm veya ciddi yaralanma ile sonuçlanacak tehlikeli bir durumu belirtir.

UYARI

Engellenmediği takdirde ölüm veya ciddi yaralanma ile sonuçlanabilecek tehlikeli bir durumu belirtir.

DİKKAT

Önlenmezse küçük veya orta dereceli yaralanmayla sonuçlanabilecek tehlikeli bir durumu belirtir.

BÍLDÍRÍ

Maddi hasar riskini belirtmek için kullanılan, ancak tehlikeyle ilgili olmayan önemli bilgileri gösterir.

UYARI veya DİKKAT adlı bir uyarı kelimesi atanacak bir tehlikeyi belirtir.

İstisnai Durumlar

Aşağıdaki nedenlerden dolayı kişisel yaralanma veya mal kaybına neden olduğu zaman üretici hiçbir sorumluluk kabul etmeyecektir.

1. Ürünün yanlış kullanılması nedeniyle ürünün zarar görmesi;
2. Üreticinin kullanım kılavuzuna uymadan ürünü diğer ekipmanlarla değiştirmek, bakımını yapmak veya kullanmak;
3. Doğrulamanın ardından, ürünün kusuruna doğrudan aşındırıcı gaz neden olur;
4. Doğrulamanın ardından, kusurlar ürünün nakliyesi sırasında yanlış işlemlerden kaynaklanır;
5. Doğrulamanın ardından, sorun ya da anlaşmazlık, diğer üreticiler tarafından üretilen parçaların ve bileşenlerin kalite özelliklerinden ya da performansından kaynaklanmaktadır;
6. Hasar, doğal felaketlerden, çevreyi kötü kullanmaktan veya mücbir sebeplerden kaynaklanır.

İstisnai Durumlar

Yanıcı gaz dolu cihaz R32.

Cihazı kullanmadan önce, önce kullanım kılavuzunu okuyun.

Cihazı kurmadan önce, ilk önce montaj kılavuzunu okuyun.

Cihazı tamir etmeden önce, önce servis kılavuzunu okuyun.

Soğutucu Akışkan

- Klima ünitesinin işlevini gerçekleştirmek için sistemde özel bir soğutucu akışkan dolaşır. Kullanılan soğutucu akışkan, özel olarak temizlenmiş olan florür R32'dir. Soğutucu yanıcı ve kokusuzdur. Ayrıca, belirli koşullar altında patlamaya neden olabilir. Ancak soğutucu akışkanın yanıcılığı çok düşüktür. Sadece ateşle tutuşabilir.

- Yaygın soğutucu akışkanlarla karşılaştırıldığında, R32 ozonosferde zarar vermeyen, kirletici olmayan bir soğutucu akışkandır. Sera etkisi üzerindeki etkisi de daha düşüktür. R32 çok yüksek bir enerji verimliliğine yol açan çok iyi termodinamik özellikleri sahiptir. Bu nedenle üniteler daha az doldurmaya ihtiyaç duyar.

UYARI:

Buz çözme işlemini hızlandırmak veya imalatçı tarafından önerilenler dışında temizlemek için araçlar kullanmayın. Onarım gerekliyse, yetkili ikinci Servis Merkezinize başvurun. Kalifiye olmayan personel tarafından yapılan her türlü onarım tehlikeli olabilir. Cihaz, sürekli ateşleme kaynakları olmadan bir odada muhafaza edilmelidir. (örneğin: açık alevler, çalışan bir gaz cihazı veya çalışan bir elektrikli ısıtıcı.) Delmeyin veya yakmayın.

Cihaz, X m²'den büyük zemin alanına sahip bir odaya kurulmalı, çalıştırılmalı ve depolanmalıdır. (Lütfen Alan X için "Yanıcı Soğutucu Güvenliği Çalışma" bölümündeki "a" tablosuna bakın.)

Yanıcı gaz dolu cihaz R32. Onarımlar için, yalnızca üreticinin talimatlarını kesinlikle izleyin. Dondurucuların koku içermediğine dikkat edin. Uzman kılavuzunu okuyun.

UYARI

İşletim ve Bakım

• Bu cihazın güvenli bir şekilde kullanılmasıyla ilgili denetleme veya talimat verilmişse ve bununla ilgili tehlikeleri anlaşılmış ise, 8 yaş ve üstü çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azaltılmış veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir.
• Çocuklar cihazla oynamamalıdır.
• Temizlik ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.
• Klimayı çok amaçlı prize bağlamayın. Aksi takdirde, yangın tehlikesine neden olabilir.
• Klimayı temizlerken güç kaynağını çıkarın. Aksi halde, elektrik şokuna neden olabilir.
• Elektrik kablosu hasar görürse, bir tehlikeyi önlemek için üretici, servis temsilcisi veya benzer şekilde kalifiye kişiler tarafından değiştirilmelidir.
• Elektrik çarpmasını önlemek için klimayı suyla yıkamayın.
• İç üniteye su püskürtmeyin. Elektrik çarpmasına veya arızaya neden olabilir.
• Filtreyi çıkardıktan sonra, yaralanmaları önlemek için kanatçıklara dokunmayın. Deformasyon veya yangın tehlikesini önlemek için filtreyi kurutmak için ateş veya saç kurutma makinesi kullanmayın.

UYARI

• Bakım yalnızca kalifiye profesyoneller tarafından gerçekleştirilmelidir. Aksi halde kişisel yaralanma veya hasara sebep olabilir.
• Klimayı kendiniz tamir etmeyin. Arızaya veya elektrik şokuna sebep olabilir. Klimayı tamir etmeniz gerektiğinide satıcınızla iletişime geçin.
• Hava giriş veya çıkış yerlerine parmaklarınızu uzatmayın. Kişisel yaralanma veya hasara sebep olabilir.
• Hava çıkışıni veya hava girişini kapatmayın. Arızaya sebep olabilir.
• Kumandaya su dökmeyin, aksi halde kumanda bozulabilir.

Aşağıdaki durumlar meydana geldiğinde lütfen klimayı kapatın, gücünü derhal kesin ve satıcınız veya kalifiye profesyonel kişiler ile servis için iletişime geçin.

• Güç kablosu, aşırı isinmıştır ya da hasar görmüştür.
• Çalışma sırasında anormal ses vardır.
• Devre kırıcı sürekli hata vermektedir.
  • Klimadan yanık kokusu gelmektedir.

• İç ünitede kaçak mevcuttur.

• Eğer klima anormal koşullarda çalışıyor ise arıza, elektrik şoku veya yangın tehlikesine sebep olabilir.

• Birimi acil operasyon anahtarından açıp kapatırken lütfen metalden başka bir yalıtımlı nesne ile basın.
• Dış ünitenin üzerine basmayın veya üzerine ağır nesneler koymayın. Kişisel yaralanma veya hasara sebep olabilir.

UYARI

Ek

• Kurulum yalnızca kalifiye profesyoneller tarafından gerçekleştirilmelidir. Aksi halde kişisel yaralanma veya hasara sebep olabilir. Ünite kurulurken elektrik güvenliği yönetmelikleri takip edilmelidir.
• Yerel güvenlik yönetmelikleri uyarınca kalifiye güç kaynağı devresi ve devre kesici kurun. Yoksa arızaya neden olabilir.

Yeterli kapasitede devre kapatıcıyı içeren aşağıdaki tabloya dikkat edin. Hava anahtarında magnet toka ve ısıtma toka işlevi bulunmalıdır, kısa devre ve aşırı yüke karşı koruma sağlar.

- Klima uygun biçimde topraklanmalıdır. Yanlış topraklama elektrik şokuna neden olabilir. Kalitesiz güç kablosu kullanmayın.

Güç kaynağının klimanın gereksinimleri ile eşleştigine emin olun.

Stabil olmayan güç kaynağı ve yanlış bağlama veya arıza konularıyla karşılaşabilirsiniz. Lütfen klimayı kullanmadan önce uygun güç kaynağı kablolarını kurun.

• Elektrikli tel, nötr tel ve topraklama telini uygun biçimde bağlayın.
• Elektrik ve güvenliğe dair bir işe başlamadan önce güç kaynağını kapattığınıza emin olun.

UYARI

• Kurulumu bitirmeden önce güç vermeyin. Eğer güç kablosu hasarlı ise tehlikeyi önlemek için üretici, servis veya benzer kalifiye kişiler tarafından değiştirilmelidir.
• Soğutucu devresinin sıcaklığı yüksek olacaktır, lütfen ara bağlantı kablosunu bakır tüpten uzak tutun.
• Cihaz ulusal kablolama yönetmelikleri uyarınca kurulmalıdır.
• Kurulum NEC ve CEC gereksinimleri ile uyumlu olarak yetkili personel tarafından gerçekleştirilmelidir.
• Klima, birinci sınıf elektrikli bir cihazdır. Özelleştirilmiş topraklama cihazı ile profesyonel biri tarafından topraklanmalıdır.
• Her daim etkili olarak topraklandığına emin olun, aksi halde elektrik şokuna sebep olabilir.
• Klima içindeki sarı-yeşil tel topraklama teldir ve başka amaçlar için kullanılamaz.
• Toprak rezistansı ulusal elektrik güvenliği yönetmelikleri ile uyumlu olmalıdır.
• Cihaz kablonun erişebileceği şekilde konumlandırılmalıdır.
• Bir profesyonel tarafından bütün iç ünite ve dış ünite kabloları bağlanmalıdır. Eğer güç bağlantı telinin uzunluğu yetersiz ise lütfen yenisi için tedarikçi ile iletişime geçin. Teli kendi başınıza uzatmayın.

UYARI

• Prizli klimalar için prizler kurulum sonrasında erişilebilir olmalıdır.
• Prizsiz klima için devre kesici hatta takılı olmalıdır.
• Klimayı başka bir yere götürmeniz gerekirse, yalnızca kalifiye personel bu işlemi gerçekleştirebilir. Aksi halde kişisel yaralanma veya hasara neden olabilir.
• Çocukların ulaşamayacağı ve hayvan veya bitkilerden uzak bir yer seçin.
• Eğer bu engellenemiyorsa güvenlik amacı için kafes/parmaklık ekleyin. İç ünite duvara yakın olarak kurulmalıdır.

Çalışma sıcaklığı aralığı

	İç ünite Darıfü DB/WB (°C)	tarafı DB/WB (°C)
Maksimum soğutma	32/23	43/26
Maksimum ısıtma	27/-	24/18

BİLDİRİ:

- Yalnızca ünite soğutma için çalışma sıcaklığı aralığı (dış sıcaklık) -15°C \~ 43°C ; ısı pompası ünitesi için -22°C \~ 43°C .

İç ünite hava giriş panel filtre yedek düğme yatay panjur hava çıkışı sicaklık 88° güç indikatörü alıcı pencere (Ekran içeriği veya konumu yukarıdaki grafiklerden farklı olabilir, lütfen gerçek ürünlere bakın) uzaktan kumanda

BİLDİRİ:

Gerçek ürün yukarıdaki grafiklerden farklı olabilir, lütfen gerçek ürünlere bakın.

Uzaktan Kumanda Düğmeleri

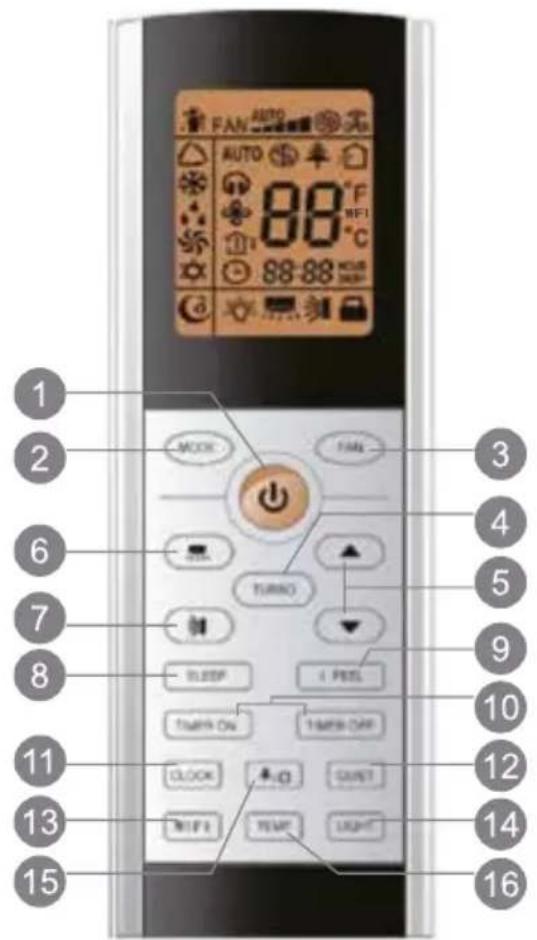

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 FAN AUTO AUTO 88°F MFI 88-88 KORI TURNO TURNO ON TIME ON OFF TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON TIME ON

1 ON / OFF düğmesi
2 MODE düğmesi
3 FAN düğmesi
4 TURBO düğmesi
5 ▲ / ▼ düğmesi
6 düğmesi
7 düğmesi
8 SLEEP düğmesi
9 I FEEL düğmesi
10 TIMER ON / TIMER OFF düğmesi
11 CLOCK düğmesi
12 QUIET düğmesi
13 WiFi düğmesi
14 LIGHT düğmesi
15 ⏻/¢ düğmesi
16 TEMP düğmesi

Ekrandaki simgeler için giriş.

Operation mode Auto mode Cool mode Dry mode Fan mode Heat mode Clock Sleep mode Light I feel Quiet Fan hızı ayarlama Turbo modu Sinyal gönder Sağlık modu Temizleme fonksiyonları 8°C ısıtma fonksiyonu Sıcaklık ayarlama Bu genel bir uzaktan kumandadır. Bazı modellerde bu işlev vardır, bazilarında yoktur. • Lütfen esas modellere başvurunuz. X/FAN fonksiyonu Zamanlayıcı AÇMA/KAPAMA Çocuk kilidi Yukarı & aşağı sallanma Sol & sağ Sıcaklık görüntüleme tipi :Sıcaklık ayarı :İç ünite ortam sıcaklığı :Dış ünite ortam sıcaklığı

Not:

• Bu genel kullanımlı bir uzaktan kumandadır, çok işlevli klimalar için kullanılabilir; Modelin sahip olmadığı bazı fonksiyonlarda, uzaktan kumandadaki ilgili tuşa basarsanız, ünitenin orijinal çalışma durumunu koruyacağını unutmayın.
• Gücü verdikten sonra, klima bir ses verecektir. Çalışma göstergesi “∪” Açıktır (Kırmızı gösterge, farklı modeller için renk farklıdır). Bundan sonra, uzaktan kumandayı kullanarak klimayı çalıştırabilirsiniz.
• Durumda, uzaktan kumandadaki düğmeye basıldığında, uzaktan kumanda ekranındaki “💡” sinyal simgesi bir kez yanıp sönecek ve klima bir “de” sesi verecektir, bu, sinyalin klimaya gönderildiği anlamına gelir.
• WiFi veya kablolu kumanda işlevine sahip modellerde ise, iç ünitenin önce otomatik modda standart uzaktan kumanda ile kontrol edilmiş olması gerekir, ve daha sonra otomatik modda ayarlanabilir sıcaklığın işlevi APP veya kablolu kontrolör tarafından gerçekleştirilebilir.
• Bu uzaktan kumanda sıcaklığı otomatik modda ayarlayabilir. Otomatik modda ayarlanabilir sıcaklığın fonksiyonu olmayan ünite ile eşleşirken, otomatik mod altındaki ayarlanan sıcaklık geçersiz olabilir veya ünitede görüntülenen ayarlanan sıcaklık, otomatik mod altındaki uzaktan kumandadaki ile aynı değildir.

1 Açma/kapama düğmesi

Üniteyi çalıştırmak için bu düğmeye basın. Üniteyi kapatmak için bu düğmeye tekrar basın.

2 Mod düğmesi

İstediğiniz işlem modunu seçmek için bu düğmeye basın.

- Otomatik mod seçildiğinde, klima algılanan sıcaklığa göre otomatik olarak çalışacaktır. “FAN” düğmesine basarak fan hızını ayarlayabilirsiniz.

“ / “ Tuşuna basarak fan üfleme açısını ayarlayabilirsiniz.

- Soğuk modu seçtikten sonra, klima soğuk modda çalışacaktır. İç ünitedeki soğutma göstergesi “ ✿” AÇIK (Bu gösterge bazı modellerde mevcut değildir). Ayarlanan sıcaklığı ayarlamak için “▲” veya “▼” tuşuna basın. Fan hızını ayarlamak için “FAN” düğmesine basın. Fan üfleme açısını ayarlamak için “＝” / “＝” tuşuna basınız.

- Kuru mod seçildiğinde, klima kuru modda düşük hızda çalışır. İç ünitede kuru gösterge “ AÇIK (Bu gösterge bazı modellerde mevcut değildir). Kuru modda, fan hızı ayarlanamaz.

Fan üfleme açısını ayarlamak için “/” tuşuna basınız.

- Fan modunu seçerken, klima yalnızca fanı üfler, soğutma ve ısıtma olmaz.

Tüm göstergeler KAPALI, Çalışma göstergesi AÇIK. Hızı ayarlamak için

FAN düğmesine basın. Fan üfleme açısını ayarlamak için “/” tuşuna basınız.

- Isıtma modu seçildiğinde, klima ısıtma modunda çalışır. İç ünitede “ ✿” ısı göstergesi AÇİK (Bu gösterge bazı modellerde mevcut değildir). Ayarlanan sıcaklığı ayarlamak için “ ▲” veya “ ▼ ” tuşuna basın. FAN düğmesine basın.

Fan üfleme açısını ayarlamak için “＝” / “＝” tuşuna basınız. (Yalnızca ünitenin soğutulması, ısıtma modu sinyali almaz. Uzaktan kumanda ile ısıtma modunu ayarlarsanız, AÇMA / KAPAMA düğmesine basmak üniteyi başlatamaz).

Not:

• Soğuk havanın önlenmesi için, ısıtma moduna geçtikten sonra, iç ünite hava üflemek için 1 ila 5 dakika gecikecektir (gerçek gecikme süresi iç ortam sıcaklığına bağlıdır).
• Sıcaklık aralığını uzaktan kumandadan ayarlayın: 16\~30°C (61-86°F); Fan hızı: otomatik, düşük hız, düşük orta hız, orta hız, orta yüksek hız, yüksek hız.
• Otomatik modda, sıcaklık görüntülenebilir; Otomatik modda, ayarlanan sıcaklık ayarlanabilir.

3 Fan düğmesi

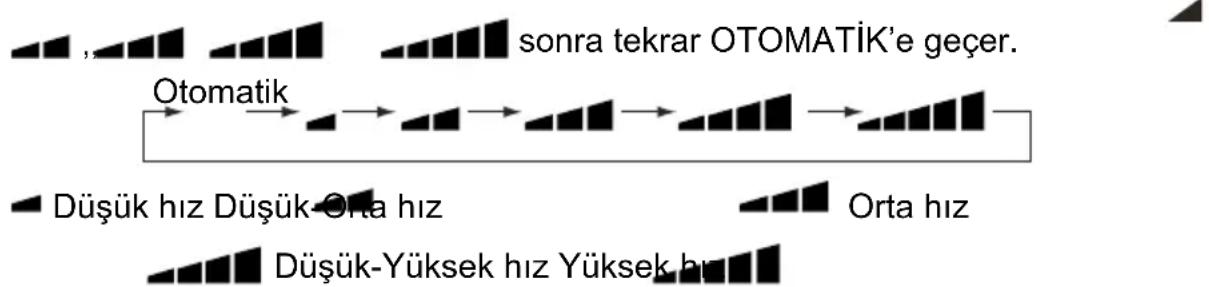

Bu düğme, Fan Hızını OTOMATİK'ten gelen sırayla ayarlamak için kullanılır.

Not:

• Kuru modda düşük fan hızı
• X-FAN işlevi Fan hızı düğmesini SOĞUTMA veya NEM ALMA modunda 2 saniye basılı tutun, “✿” simgesi görüntülenir ve iç üniteyi, üniteyi kapatmış olsanız bile kurutmak için birkaç dakika çalışmaya devam eder. Enerji verdikten sonra, X-FAN KAPALI varsayılandır. X-FAN, OTOMATİK, FAN veya ISITMA modunda kullanılamaz.

Bu işlev, küflenmeyi önlemek için ünite durdurulduktan sonra iç ünite evaporatöründeki nemin üfleneceğini gösterir.

- X-FAN işlevini açık konuma getirdikten sonra: ON / OFF düğmesine basarak üniteyi kapattıktan sonra, iç ünite fanı düşük hızda birkaç dakika çalışmaya devam eder. Bu dönemde, iç ünite fanını doğrudan durdurmak için fan hızı düğmesini 2 saniye basılı tutun.

- X-FAN işlevini kapalı konuma getirdikten sonra: ON / OFF düğmesine basarak üniteyi kapattıktan sonra, komple ünite doğrudan kapanacaktır.

4 Turbo düğmesi

SOĞUTMA veya ISITMA modunda, hızlı SOĞUTMA veya hızlı ISITMA moduna geçmek için bu düğmeye basın. Uzaktan kumandada “💡” simgesi görüntülenir. I FEEL işlevini kapatmak için bu düğmeye tekrar basın; “💡” kaybolacaktır.

Bu işlevi başlatırsanız, ünite, ortam sıcaklığının önceden ayarlanan sıcaklığa mümkün olan en kısa sürede yaklaşması için hızla soğutmak veya ısıtmak için süper yüksek fan hızında çalışacaktır.

5 ▲ / ▼ düğmesi

• Ayarlanan sıcaklığı 1°C (°F) artırip düşürürken “▲” veya “▼” tuşuna basın.
  “▲” veya “▼” tuşuna 2 saniye sonra basıldığında, uzaktan kumandadaki ayarlanan sıcaklık hızlı bir şekilde değişcektir. Ayar tamamlandıktan sonra serbest bırakma düğmesinde, iç ünitedeki sıcaklık göstergesi buna göre değişcektir.
• ZAMANLAYICI AÇIK, ZAMANLAYICI KAPALI veya SAAT ayarını yaparken, zamanı ayarlamak için “▲” veya “▼” tuşuna basın. (Bakınız SAAT, ZAMANLAYICI AÇMA, ZAMANLAYICI KAPATMA düğmeleri) ZAMANLAYICI AÇIK, ZAMANLAYICI KAPALI veya SAAT ayarını yaparken, CLOCK, ZAMANLAYICI AÇIK, ZAMANLAYICI KAPALI tuşlarına basarak “▲” veya “▼” tuşuna basın)

6 düğmesi

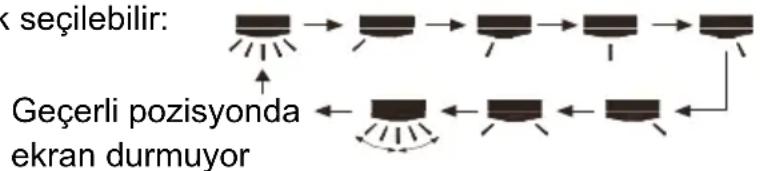

Bu düğmeye basarak sola ve sağa dönüş açısını seçebilirsiniz. Fan üfleme açısı

aşağıdaki gibi dairesel olarak seçilebilir:

Not:

• Bu düğmeye 2 saniyeden fazla sürekli basın, ana birim soldan sağa ileri geri sallanacak ve ardından düğmeyi gevşetecek, ünite sallanmayı durduracak ve kılavuz panjurun mevcut konumu derhal korunacaktır.
• Sola ve sağa döndürme modunda, durum kapalı duruma getirildiğinde, bu düğmeye 2 saniye sonra tekrar basarsanız, durum doğrudan kapalı durumuna geçecektir; Bu düğmeye 2 saniye içinde tekrar basarsanız, dönüş durumunun değişmesi de yukarıda belirtilen dolaşım sırasına bağlı olacaktır.
• Bu işlev yalnızca bazı modellerde bulunur.

7 düğmesi

Dönüş açısını ayarlamak ve azaltmak için bu düğmeye basın. Fan üfleme açısı aşağıdaki gibi dairesel olarak seçilebilir:

Geçerli konumda ekran panjurları durmuyor

• “♂” Seçildiğinde, klima otomatik olarak fanı esiyor. Yatay panjur otomatik olarak maksimum açıda yukarı ve aşağı salınır.
  • “ Seçildiğinde, klima fanı sabit konumda tutuyor.
• Yatay panjur sabit konumda duracaktır.
• “≥1, ≥1, ≥1” Seçildiğinde, klima fanı sabit açıyla esiyor. Yatay panjur sabit açılı hava gönderir.
• Gerekli dönüş açınızı ayarlamak için “⇨” tuşunu 2 saniye boyunca basılı tutun. İstediğiniz açıya ulaşırken, düğmeyi bırakın.

Not:

• “ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ ≠ =
• Bu düğmeye 2 saniyeden fazla sürekli basın, ana ünite yukarıdan aşağıya doğru ileri geri sallanacak ve ardından düğmeyi gevşetecek, ünite sallanmayı durduracak ve kılavuz panjurun mevcut konumu derhal korunacaktır.
• Yukarı ve aşağı hareket modunda, durum kapalı duruma getirildiğinde, “ ➢️” bu düğmeye 2 saniye sonra tekrar basılırsa, durum doğrudan kapalı durumuna geçecektir; ➢️ bu düğmeye 2 saniye içinde tekrar basarsanız, dönme durumunun değişmesi de yukarıda belirtilen dolaşım sırasına bağlı olacaktır.

8 Uyku düğmesi

• Bu düğmeye basın, Uyku 1 (1), Uyku 2 (2), Uyku 3 (3) öğesini seçebilirsiniz. Uyku modunu iptal edin, bunlar arasında dolaşın, elektriklendikten sonra Uyku İptal varsayılandır. Uyku 1, Uyku modunda 1, Soğuk modda; Bir saat boyunca çalıştıktan sonra uyku durumu, ana birim ayar sıcaklığı 1 artacak, iki saat, ayar sıcaklığı 2 artar, ardından ünite bu ayar sıcaklığında çalışır; Isı modunda: 1 saat çalıştıktan sonra uyku durumu, ayar sıcaklığı 1, iki saat düşer, ayar sıcaklığı 2 düşer, ardından ünite bu ayar sıcaklığında çalışır.
• Uyku 2, uyku modu 2'dir, yani klima, önceden ayarlanan bir grup uyku sıcaklığı eğrisine göre çalışır.
• Uyku 3-DIY ile Uyku modunda uyku eğrisi ayarı;

(1) Uyku 3 modunda, uzun süre “Turbo” düğmesine basın, uzaktan kumanda kullanıcıının bireysel uyku ayar durumuna girer, şu anda uzaktan kumandanın saati “1 saat” “88” ayar sıcaklığı, son ayarlanan uyku eğrisinin karşılık gelen ısısını gösterecek ve yanıp sönecektir (İlk giriş, orijinal fabrikanın başlangıç eğri ayar değerine göre gösterilecektir);

(2) “▲” ve “▼” tuşlarını ayarlayın, ilgili ayar sıcaklığını değiştirebilirsiniz, ayarladıktan sonra onay için “Turbo” tuşuna basın;
(3) Şu anda, uzaktan kumandadaki zamanlayıcı konumunda 1 saat otomatik olarak artacaktır, ("2 saat" veya "3 saat" veya "8 saat"), "88" ayar sıcaklığının bulunduğu yer, son ayar uyku eğrisinin ilgili sıcaklığını gösterir ve yanıp söner;

Uzaktan Kumandadaki Düğmelere Giriş

(4) Yukarıdaki (2) \~ (3) işlemi tekrarlayın, 8 saat sıcaklık ayarı bitene kadar, uyku, eğri ayarı bitti, şu anda uzaktan kumanda orijinal zamanlayıcı ekranına dönecektir; sıcaklık göstergesi orijinal ayar sıcaklığına dönecektir.

- Sleep3-DIY tarafından Uyku modunda uyku eğrisi ayarı sorgulanabilir: Kullanıcı, önceden ayarlanmış uyku eğrisini sorgulamak için uyku eğrisi ayar yöntemine uyum sağlayabilir, kullanıcıının bireyselleştirme uyku ayarı durumuna girebilir, ancak sıcaklığı değiştirmez, onaylamak için doğrudan “Turbo” düğmesine basın. Not: Yukarıdaki ön ayar ya da sorgulama prosedüründe, sürekli olarak 10 saniye içerisinde, herhangi bir tuşa basılmazsa, 10 saniye içinde uyku eğrisi ayarı, hiçbir tuşa basılmadı, uyku eğrisi ayarı durumu otomatik olarak çıkacak ve orijinal gösterimi görüntülemek için devam edecektir.Ön ayar veya sorgulama prosedüründe, “AÇ / KAPA” düğmesine, “Mod” düğmesine, “Zamanlayıcı” düğmesine veya “Uyku” düğmesine basın, uyku eğrisi ayarı veya sorgulama durumu aynı şekilde sonlandırılır.sonlandırılır.

9 I Feel düğmesi

I FEEL işlevini başlatmak için bu düğmeye basın; uzaktan kumandada “.” görüntülenecektir. Bu fonksiyon ayarlandıktan sonra, uzaktan kumanda algılanan ortam sıcaklığını kontrol ünitesine gönderir ve ünite iç ortam sıcaklığını algılanan sıcaklığa göre otomatik olarak ayarlar. I FEEL işlevini kapatmak için bu düğmeye tekrar basın; “.” kaybolacaktır.

- Lütfen bu işlev ayarlandığında uzaktan kumandayı kullanıcıının yanına yerleştirin. Yanlış ortam sıcaklığının tespit edilmesini önlemek için uzaktan kumandayı yüksek sıcaklık veya düşük sıcaklık nesnesinin yakınına koymayın. I FEEL işlevi açıldığında, uzaktan kumanda iç ünitenin uzaktan kumanda tarafından gönderilen sinyali alabileceği alana yerleştirilmelidir.

10 Zamanlayıcı Açma/Kapama düğmesi

- TIMER ON düğmesi "ZAMANLAYICI AÇIK" butonu zamanlayıcının açılma süresini ayarlayabilir. Bu düğmeye bastıktan sonra, " ℙ" simgesi kaybolur ve uzaktan kumandadaki "ON" yazısı yanıp söner. TIMER ON "▲" ayarını ayarlamak için "▼" veya "▲" tuşuna basın. Her "▼" veya "▲" tuşuna bastıktan sonra, TIMER ON ayarı 1 dk artar veya azalır. "▼" veya "▲" tuşunu 2 saniye sonra basılı tuttuğunuzda, istediğiniz zamana kadar saat hızlı bir şekilde değişecektir. Onaylamak için TIMER ON tuşuna basın. ON yazısı yanıp sönmeyi kesecektir. " ℙ" ikonu gösterilmeye devam edecektir İptal TIMER ON: ZAMANLAYICI AÇIK duruma getirildiğinde, iptal etmek için "ZAMANLAYICI AÇIK" düğmesine basın.

- ZAMANLAYICI KAPALI düğmesi "ZAMANLAYICI KAPALI" butonu zamanlayıcı kapanma süresini ayarlayabilir. Bu düğmeye bastıktan sonra, " simgesi kaybolur ve uzaktan kumandadaki "OFF" yazısı yanıp söner."TIMER OFF" ayarını ayarlamak için "▼" veya "▲" tuşuna basın. Her "▼" veya "▲" tuşuna bastıktan sonra, TIMER ON ayarı 1 dk artar veya azalır. "▼" veya "▲" tuşunu 2 saniye sonra basılı tuttuğunuzda, istediğiniz zamana kadar

Uzaktan Kumandadaki Düğmelere Giriş

saat hızlı bir şekilde değişcektir.

"ZAMANLAYICI KAPALI" düğmesine basın, "KAPALI" sözcüğü yanıp sönmeyi durduracaktır. "☐" ikonu gösterilmeye devam edecektir TIMER OFF iptali ZAMANLAYICI KAPALI duruma getirildiğinde, iptal etmek için "ZAMANLAYICI KAPALI" düğmesine basın.

Not:

• Açık ve kapalı durumu altında, ZAMANLAYICI KAPALI veya ZAMANLAYICI'yi aynı anda ayarlayabilirsiniz.
• ZAMANLAYICI AÇIK veya ZAMANLAYICI KAPALI duruma getirmeden önce, lütfen saati ayarlayın.
• ZAMANLAYICI AÇIK veya ZAMANLAYICI KAPALI başlattıktan sonra, sabit dolaşımı geçerli ayarlayın. Bundan sonra, klima ayar süresine göre açılacak veya kapatılacaktır. ON / OFF düğmesinin ayar üzerinde etkisi yoktur. Bu işleve ihtiyacınız yoksa, iptal etmek için lütfen uzaktan kumandayı kullanın.

11 Clock düğmesi

Saati ayarlamak için bu düğmeye basın. “uzaktan kumandadaki simge yanıp sönecektir.

“▼” veya “▲” Saat süresini ayarlamak için 5 s içinde düğmeye basın. “▼” veya “▲” tuşuna her basıldığında saat 1 dakika artar veya azalır. “▼” veya “▲” tuşunu 2 saniye sonra basılı tutarsanız, zaman hızlı bir şekilde değişcecektir. İstediğiniz zamana ulaştığınızda bu düğmeyi bırakın. Süreyi onaylamak için “SAAT” düğmesine basın. “○” ikonu yanıp sönmeyi kesecektir.

Not:

• Saat, 24 saatlik modu benimser.
• İki işlem arasındaki süre 5 saniyeyi aşamaz. Aksi takdirde, uzaktan kumanda ayar durumundan çıkar. ZAMANLAYICI AÇMA / ZAMANLAYICI KAPALI için çalışma aynıdır.

12 Sessiz düğmesi

Bu düğmeye basın, Sessiz durumu Otomatik Sessiz modu altında (ekran “☐” ve “OTOMATİK “sinyali gösteriliyor) ve Sessiz modu (ekran “☐”singal) ve Sessiz KAPALI (“☐” hiçbir sinyal yok) görüntülenir, açıldıktan sonra Sessiz KAPALI varsayılan olarak ayarlanır.

Not:

- Sessiz işlevi tüm modlarda ayarlanabilir; Sessiz modda, fan hızı kullanılamaz.

- Sessiz işlev seçildiğinde

Soğutma modunda: İç ünite fanı 4 devirde çalışır. 10 dakika sonra veya iç ortam sıcaklığı ≤28°C olduğunda, iç ünite fanı iç ortam ambinet sıcaklığı ile ayarlanan sıcaklık arasındaki karşılaştırmaya göre centik 2 hızında veya sessiz modda çalışacaktır.

Isıtma modunda: İç ünite fanı, iç ortam sıcaklığı ile ayarlanan sıcaklık arasındaki karşılaştırmaya göre 3. hızda veya sessiz modda çalışır.

Kuru, fan modunda: İç ünite fanı sessiz modda çalışır.

Otomatik modda: İç ünite fanı gerçek soğutma, ısıtma veya fan moduna göre otomatik sessiz modda çalışır.

13 Wifi düğmesi

Sigma Plus serisi modellerinde Wifi fonksiyonu opsiyoneldir. Bu özellik kullanılmak istendiğinde klima ile birlikte ayrı olarak Wifi kiti satın alınır. Montaj sırasında ayrıca iç ünite içerisinde ilgili kit kurulumu gerçekleştirilir. Wifi işlevini açmak veya kapatmak için "Wifi" düğmesine basın. Wifi işlevi açıldığında, uzaktan kumandada "Wifi" simgesi görüntülenecektir; Uzaktan kumandanın kapalı olması durumunda, 1 saniye boyunca aynı anda "MOD" ve "Wifi" düğmelerine basın, Wifi modülü fabrika varsayılan ayarlarına geri dönecektir.

14 Işık düğmesi

İç ünitedeki ekran ışığını kapatmak için bu düğmeye basın. “uzaktan kumandadaki simgesi kaybolur. Ekran ışığını açmak için bu düğmeye tekrar basın. “ikonu görüntülenir.

15 ⏻/¢ düğmesi

Çalışma durumunda sağlıklı ve temizleyici işlevlerin açılıp kapanması için bu düğmeye basın. Temizleme işlevini başlatmak için bu düğmeye ilk defa basın; LCD'de görünen “☐”. Aynı anda sağlıklı ve temizleyici fonksiyonları başlatmak için düğmeye ikinci kez basın; LCD'de görünen “☐” ve “☐”. Aynı anda sağlıklı ve temizleyici işlevlerden çıkmak için bu düğmeye üçüncü kez basın. Sağlıkı çalışmaya başlamak için dördüncü kez düğmeye basın; LCD'de görüntülenen “☐”. Yukarıdaki işlemi tekrarlamak için bu düğmeye tekrar basın.

- Bu işlev modellerin bir kısmı için geçerlidir.

16 Sıcaklık düğmesi

Bu düğmeye basarak, iç ünite ekranında iç ortam ayar sıcaklığı, dış ortam sıcaklığı için iç ortam sıcaklığı görebilirsiniz. Uzaktan kumandadaki ayar aşağıdaki gibi

dairesel olarak seçilir:

• “Seçildiğinde veya uzaktan kumandalı ekran seçilmediğinde, iç ünitedeki sıcaklık göstergesi ayarlanan sıcaklığı gösterir.
• Uzaktan kumanda ile “ ⏻” seçildiğinde, iç ünitedeki sıcaklık göstergesi iç ortam sıcaklığını gösterir.
• Uzaktan kumanda ile “ ” seçildiğinde, iç ünitedeki sıcaklık göstergesi dış ortam sıcaklığını gösterir.

Not:

• Diş ortam sıcaklığı göstergesi bazı modellerde mevcut değildir. O zaman, iç ünite iç ayar sıcaklığını gösterirken iç ünite “♡!” sinyali alır.
• Uniteyi açarken ayarlanan sıcaklığı görüntülemek için varsayılan ayardır. Uzaktan kumandada herhangi bir ekran yoktur.
• Sadece iç ünitesinde çift 8 ekran bulunan modeller için.
• İç veya dış ortam sıcaklığının gösterilmesini seçerken, iç sıcaklık göstergesi ilgili sıcaklığı gösterir ve üç veya beş saniye sonra otomatik olarak ayarlanan sıcaklığı görüntüler.

Kombinasyon Düğmeleri İçin Fonksiyon Tanıtımı

Enerji tasarrufu

Soğutma modunda, enerji tasarrufu işlevini başlatmak veya kapatmak için “TEMP” ve “CLOCK” düğmelerine aynı anda basın. Enerji tasarrufu işlevi başlatıldığında, uzaktan kumandada “SE” gösterilecektir ve klima en iyi enerji tasarrufu efektine ulaşmak için fabrika çıkış ayarlarına göre klima ayarlanan sıcaklığı otomatik olarak ayarlayacaktır. Enerji tasarrufu işlevinden çıkmak için “TEMP” ve “CLOCK” düğmelerine aynı anda tekrar basın.

Not:

• Enerji tasarrufu işlevi altında, fan hızı otomatik hızda varsayılandır ve ayarlanamaz. Enerji tasarrufu işlevi altında, ayarlanan sıcaklık ayarlanamaz. “TURBO” tuşuna basınız, uzaktan kumanda sinyal göndermeyecektir.
• Uyku işlevi ve enerji tasarrufu işlevi aynı anda çalışamaz. Enerji tasarrufu işlevi soğutma modunda ayarlanmışsa, uyku düğmesine basıldığında enerji tasarrufu işlevi iptal edilir. Uyku işlevi soğutma modu altında ayarlanmışsa, enerji tasarrufu işlevi başlatma işlevini iptal edecektir.

8°C isitma fonksiyonu

Isıtma modunda, 8°C ısıtma fonksiyonunu başlatmak veya kapatmak için “TEMP” ve “CLOCK” tuşlarına aynı anda basın. Bu fonksiyon başlatıldığında, uzaktan kumandada “\$” ve “8°C” gösterilecektir ve klima ısıtma durumunu 8°C’de tutar. 8°C ısıtma fonksiyonundan çıkmak için “TEMP” ve “CLOCK” tuşlarına aynı anda tekrar basınız.

Not:

• 8°C ısıtma işlevi altında, fan hızı otomatik hızda varsayılandır ve ayarlanamaz.
• 8°C ısıtma fonksiyonu altında, ayarlanan sıcaklık ayarlanamaz.
  "TURBO" tuşuna basınız, uzaktan kumanda sinyal göndermeyecektir.
• Uyku işlevi ve 8°C ısıtma işlevi aynı anda çalışamaz.
  Soğutma modunda 8°C ısıtma işlevi ayarlanmışsa, uyku düğmesine basın 8°C ısıtma işlevini iptal eder. Uyku fonksiyonu soğutma modu altında ayarlandıysa, 8°C ısıtma fonksiyonunun başlatılması uyku fonksiyonunu iptal edecektir.
• Sıcaklık göstergesi altında, uzaktan kumandada 46 derece ısıtma gösterilir.

Çocuk kilidi

Çocuk kilidi fonksiyonunu açmak veya kapatmak için “▼” ve “▲” tuşlarına aynı anda basın. Çocuk kilidi işlevi açıkken, uzaktan kumandada “☐” simgesi görüntülenir. Uzaktan kumandayı kullanırsanız, “☐” simgesi üniteye sinyal göndermeden üç kez yanıp söner.

Sıcaklık göstergesi değiştirme fonksiyonu

KAPALI durumu altında, sıcaklık göstergesini °C ve °F arasında değiştirmek için “▼” ve “MODE” düğmelerine aynı anda basın.

Çalışma Kılavuzu

1. Gücü kapattıktan sonra klimayı açmak için uzaktan kumandadaki "ON / OFF" düğmesine basın.
2. İstediğiniz modu seçmek için "MODE" düğmesine basın: OTOMATİK, SOĞUK, KURU, FAN, SICAK.
3. Ayarlanan sıcaklığı ayarlamak için “▼” veya “▲” tuşuna basın. Otomatik modda sıcaklık ayarlanamaz.
4. İstenilen fan hızını ayarlamak için "FAN" düğmesine basınız: otomatik, düşük hız, düşük orta hız, orta hız, orta yüksek hız, yüksek hız.
5. Fan üfleme açısını seçmek için “ ➡️” tuşuna basınız.

Uzaktan Kumandadaki Pillerin Değiştirilmesi

1. Uzaktan kumandadaki “OPEN” ile işaretlenmiş arka tarfına yandaki görselde gösterildiği gibi bastırın uzaktan kumandanın arka tarafına shown g’de gösterildiği gibi bastırın ve sonra pil kutusunun kapağını ok yönünde itin.
2. İki adet 7 # (AAA 1.5V) kuru pili değiştirin ve “+” kutup ve “-” kutup konumlarının doğru olduğundan emin olun.

sinyal geri çikarma pil pil kutusu kapağı

BİLDİRİ

• Çalışma sırasında, uzaktan kumanda sinyal göndericisini iç ünitedeki alıcı penceresine doğrultun.
• Sinyal gönderen ile alıcı pencere arasındaki mesafe 8 metreden fazla olmamalı ve aralarında herhangi bir engel olmamalıdır.
• Floresan lamba veya kablosuz telefonun bulunduğu odada sinyal kolayca karışabilir; Çalışma sırasında uzaktan kumanda iç üniteye yakın olmalıdır.
• Değiştirme gerektiğinde aynı modeldeki yeni pilleri değiştirin.
• Uzaktan kumandayı uzun süre kullanmadığınızda, lütfen pilleri çıkarın.
• Uzaktan kumandadaki ekran bulanıksa veya ekran yoksa, lütfen pilleri değiştirin.

Acil Durum Operasyonu

Uzaktan kumanda kaybolursa veya hasar görürse, klimayı açmak veya kapatmak için lütfen yardımcı düğmesini kullanın. Ayrıntılı işlem aşağıdaki gibidir:

Şekilde gösterildiği gibi. Çalıştırma paneli, aux tuşuna basın. Klimayı açmak veya kapatmak için Klima açıldığında, otomatik modda çalışacaktır.

Otomatik düğmeye basmak için yalıtılmış nesneyi kullanın.

Temizlik ve Bakım

UYARI

• Elektrik çarpmasını önlemek için klimayı temizlemeden önce klimayı kapatın ve gücü kesin.
• Elektrik çarpmasını önlemek için klimayı suyla yıkamayın.
• Klimayı temizlemek için uçucu sıvı kullanmayın.

İç ünite ünitesinin yüzeyini temizleyin

İç ünitenin yüzeyi kirli olduğunda, silmek için yumuşak kuru bir bez veya ıslak bez kullanılması önerilir.

BİLDİRİ:

- Paneli temizlerken çıkarmayın.

Filtre temizliği

Paneli açın

Paneli şekilde gösterildiği gibi belli açıda çekin.

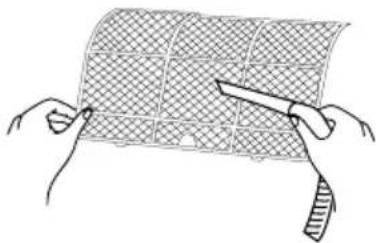

• Filtreyi temizlemek için toz alıcı veya su kullanın.
• Filtre çok kirli ise, temizlemek için (45°C altında) su kullanın ve kuruması için gölgeli ve serin yere bırakın.

Şekilde gösterildiği gibi filtreyi çıkarın.

Filtreyi takın ve panel kapağını sıkıca kapatın.

• Filtre üç ayda bir temizlenmelidir. Çalışma ortamında çok fazla toz var ise, temizleme sıklığı yükselebilir.
• Filtreyi çıkardıktan sonra yaralanmamak için paletlere dokunmayın.
• Deformasyonu veya yangın tehlikesini engellemek için filtreyi kurutmak için ateş veya saç kurutma makinesi kullanmayın.

BiLDiRi: Kullanım sezonundan önce kontrol

1. Hava girişlerinin ve hava çıkışlarının tıkalı olup olmadığını kontrol edin.
2. Hava anahtarının, fişin ve soketin iyi durumda olup olmadığını kontrol edin.
3. Filtrenin temiz olup olmadığını kontrol edin.
4. Dış ünite için montaj braketinin hasarlı veya paslanmış olup olmadığını kontrol edin. Cevabınız evet ise, lütfen satıcınıza başvurun.
5. Drenaj borusunun hasar görüp görmediğini kontrol edin.

BiLDiRi: Kullanım sezonundan sonra kontrol

1. Güç kaynağınlı sökün.
2. Filtreyi ve iç ünite panelini temizleyin.
3. Dış ünite için montaj braketinin hasarlı veya paslanmış olup olmadığını kontrol edin. Cevabınız evet ise, lütfen satıcınıza başvurun.

Kurtarma için bildirim

1. Birçok paketleme malzemesi geri dönüştürülebilir malzemelerdir. Lütfen bunları uygun geri dönüşüm birimine atın.
2. Klimayı elden çıkarmak istiyorsanız, doğru elden çıkarma yöntemi için lütfen yerel satıcıya veya danışman servis merkezine başvurun.

Genel olay analizi

Lütfen bakım istemeden önce aşağıdaki maddeleri kontrol edin. Arıza devam ediyorsa yerel satıcınız veya uzman personeller ile iletişime geçin.

Olay	Kontrol öğeleri	Çözüm
İç ünite uzaktan kumandanın sinyalini alamıyor veya uzaktan kumandada herhangi bir işlem yok.	Ciddi bir şekilde karışıp karışmadığını kontrol edin (statik elektrik, sabit voltaj gibi)?	Fişi çekin. Yeniden takın fiş yaklaşık 3 dakika sonra takın ve tekrar üniteyi açın.
	Uzaktan kumandanın sinyal alma menzilinde olup olmadığı?	Sinyal alma aralığı 8m.
	Engellerin olup olmadığı?	Engelleri kaldırın.
	Uzaktan kumandanın alıcı pencereye mi işaret ettiği?	Uygun açıyı seçin ve uzaktan kumandayı iç ünitedeki alıcı penceresine doğrultun.
	Uzaktan kumandanın hassasiyeti düşük mü; ekran bulanık veya yok mu?	Pilleri kontrol edin. Pillerin gücü çok düşükse, lütfen bunları değiştirin.
	Uzaktan kumanda çalışırken görüntü yok mu?	Uzaktan kumandanın zarar görüp görmediğini kontrol edin. Görmüş ise, değiştirin.
	Odada floresan lamba var mı?	Uzaktan kumandayı iç üniteye yaklaştırın. Sonra yeniden deneyin.
	İç ünitenin hava girişi veya hava çıkışı engellenmiş mi?	Engelleri kaldırın.
İçüniteden hava yayılmaz	Isıtma modunda, iç ortam sıcaklığına ayarlanan sıcaklığa ulaşıldı mı?	Ayarlanan sıcaklığa ulaştıktan sonra, iç ünite hava üflemeyi durduracaktır.
	Isıtma modu yeni mi açıldı?	Soğuk havanın üflenmesini önlemek için, iç ünite birkaç dakika geciktikten sonra normal bir durumdur.
Klima calısmıyor	Güç arızası?	Güç kendine gelene kadar bekleyin.
	Priz gevşek mi?	Prizi yeniden takın.
	Hava şalteri kapanıyor veya sigorta yanmış mı?	Hava anahtarını veya sigortayı değiştirme konusunda uzmana danışın.
	Kablo sisteminde arıza var mı?	Bir profesyonelden değiştirmesini isteyin.
	İşlem durduktan hemen sonra ünite yeniden başlatıldı mı?	3 dakika bekleyin ve sonra üniteyi tekrar açın.
	Uzaktan kumanda için fonksiyon ayarı doğru mudur?	Fonksiyonu yeniden başlatın.
İç ünite hava çıkısından bugu yayılmaktadır.	İç ortam sıcaklığı ve nemi yüksek mi?	Çünkü iç hava hızla soğutulur. Bir süre sonra, iç ortam sıcaklığı ve nemi azalacak ve buğu kaybolacaktır.
Sıcaklık ayarlanamaz.	Ünite otomatik modda mı çalışıyor?	Otomatik modda sıcaklık ayarlanamaz. Sıcaklığı ayarlamanız gerekiyorsa lütfen çalışma modunu değiştirin.
	Gerekli sıcaklık ayarlanan sıcaklık aralığını aşıyor mu?	Sıcaklık aralığını ayarlayın: 16 °C ~30 °C
Sogutma (Isıtma) etkisi iyi değildir.	Voltaj çok mu düşük?	Voltaj normale dönene kadar bekleyin.
	Filtre kirli mi?	Filtreyi temizleyin.
	Ayarlanan sıcaklık uygun aralıkta mı?	Sıcaklığı uygun aralığa ayarlayın.
	Kapı ve pencere açık mı?	Kapı ve pencereyi kapatın.
Yayılan kokular	Mobilya ve sigara gibi bir koku kaynağının olup olmadığını kontrol edin.	Koku kaynağını ortadan kaldırın ve filtreyi temizleyin.
Klima birden anormal biçimde çalışmaya basladı.	Yıldırım, kablosuz cihazlar gibi müdahaleler olup olmadığını kontrol edin.	Gücü kesin, gücü tekrar açın ve ardından cihazı tekrar açın.
Su akış sesi	Klima yeni açıldı veya kapandı mı?	Soğutucu sivının ünite içindeki akış sesidir ve bu normal bir olaydır.
Çatlama sesi	Klima yeni açıldı veya kapandı mı?	Bu, sıcaklık değişiminden dolayı panel veya diğer parçaların genişmesi ve / veya büzülmesinden kaynaklanan sürtünme sesidir.

Hata kodu

- Klimanın durumu anormal iken iç ünite üzerindeki sıcaklık göstergesi hata kodunu görüntülemek için yanıp söner. Hata kodu tanımlamaları için lütfen aşağıdaki listeye bakınız.

Hata kodu İç ünite ekranı Yukarıdaki gösterge diyagramı sadece referans içindir. Lütfen gerçek gösterge ve pozisyon için gerçek ürüne bakın.

Hata kodu	Arıza tespit
E5/E6/E8/U8/H3/H6	Bu ünite yeniden başlatıldıktan sonra giderilebilir.Eğer olmaz ise lütfen servis için kalifiye personellere danışın.
C5/F0/F1/F2	Lütfen servis için kalifiye profesyonellere danışın.

Not: Başka hata kodları varsa, lütfen servis için kalifiye uzmanlara başvurun.

UYARI

■ Aşağıdaki durumlar meydana gelirse lütfen klimayı kapatın ve gücü derhal kesin servis için satıcınız veya kalifiye profesyoneller ile iletişime geçin.
- Güç kablosu aşırı ısınmış veya hasar görmüş.
- Çalışma sırasında anormal bir ses vardır.
- Hava anahtarı sürekli kapanmaktadır.
• Klimadan yanık kokusu geliyor.
- Unitede kaçak söz konusudur.
■ Klimayı kendi başınıza tamir etmeyin veya düzeltmeyin. Eğer klima anormal koşullar altında çalışıyorsa arızaya, elektrik şoku veya yangın tehlikesine neden olabilir.

Yanıcı Soğutucunun Emniyetli Çalışması

Kurulum ve bakım elemanı için yeterlilik şartı

- Soğutma sistemine dahil olan tüm iş adamları, yetkili kuruluş tarafından verilen geçerli sertifikaya ve bu endüstri tarafından tanınan soğutma sistemi ile ilgili yeterliliklere sahip olmalıdır. Cihazın bakımı ve onarımı için başka bir teknisyene ihtiyaç duyması halinde, yanıcı soğutucuyu kullanma yeterliliğini taşıyan kişi tarafından denetlenmelidir.

- Yalnızca ekipman üreticisinin önerdiği yöntemle onarılabilir.

Kurulum notları

• Klima, yanan ateşi olan bir odada (ateş kaynağı, çalışan kömür gazı ürünleri, ıstıcısı ıstıcısı gibi) kullanılamaz.
• Bağlantı borusunu delmek veya yakmak yasaktır.

Klima, minimum oda alanından daha büyük bir odaya kurulmalıdır. Minimum oda alanı isim plakasında veya aşağıdaki tabloda gösterilir.

- Sızıntı testi kurulumdan sonra bir zorunluluktur.

Tablo a - Minimum oda alanı (m²)

Minimum oda alanı (m2)	Yük miktarı (kg)	≤1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2	2.1	2.2	2.3	2.4	2.5
	zemin lokasyonu	/	14.5	16.8	19.3	22	24.8	27.8	31	34.3	37.8	41.5	45.4	49.4	53.6
	pencere montajı	/	5.2	6.1	7	7.9	8.9	10	11.2	12.4	13.6	15	16.3	17.8	19.3
	duvar montajı	/	1.6	1.9	2.1	2.4	2.8	3.1	3.4	3.8	4.2	4.6	5	5.5	6
	tavan montajı	/	1.1	1.3	1.4	1.6	1.8	2.1	2.3	2.6	2.8	3.1	3.4	3.7	4

Bakım notları

- Bakım alanının veya oda alanının isim levhasının gereksinimlerini karşılayıp karşılamadığını kontrol edin.

- Sadece isim levhasının gereksinimlerini karşılayan odalarda çalıştırılabilir.

- Bakım alanının ivi havalandırılıp havalandırılmadığını kontrol edin.

-İslem süresince sürekli havalandırma durumu korunmalıdır.

- Bakım alanında yangın kaynağı veya potansiyel yangın kaynağı olup olmadığını kontrol edin.

-Bakım alanında ciplak alev vasaktır: ve "sigara icilmez" uvarı levhası asılmalıdır.

- Cihaz isaretinin ivi durumda olup olmadığıını kontrol ediniz.

- Belirsiz veya hasarlı uyarı isaretini değiştirin.

Kaynak

- Bakım sürecinde soğutucu sistem borularını kesmeniz veya kaynaklamanız gerekirse, lütfen aşağıdaki adımları izleyin:

a. Üniteyi kapatın ve güç kaynağını kesin
b. Soğutucu akışkanı ortadan kaldırın
c. Vakumlama
d. N2 gaz ile temizleyin
e. Kesim veya kaynak
f. Kaynak için servis noktasına geri götürün

• Soğutucu akışkan, özel depolama tankına geri dönüştürülmelidir.
• Vakum pompasının çıkışının yakınında açık ateş olmadığından ve iyi havalandırıldığından emin olun.

Soğutucu akışkan doldurma

• R32 için özel soğutucu doldurma cihazlarını kullanın. Farklı soğutucu akışkan türlerinin birbirleriyle kirlenmediğinden emin olun.
  Soğutucu deposu, soğutucu dolumu sırasında dik tutulmalıdır. Doldurma tamamlandıktan sonra (ya da tamamlamadıysanız) etiketi sisteme yapıştırın. Aşırı doldurmayın.
• Doldurma tamamlandıktan sonra, test çalıştırılmadan önce lütfen kaçak tespitini yapın; Kaçak tespitinde başka bir kaçak tespit işlemi yapılmalıdır.

Nakliye ve depolama için güvenlik talimatları

• Lütfen konteyneri boşaltmadan ve açmadan önce kontrol etmek için yanıcı gaz detektörünü kullanın.
• Yangın kaynağı bulunmamalıdır ve sigara içilmez.
• Yerel kural ve kanunlar uyarınca.

Tavana olan boşluk En az 15cm Duvara olan boşluk En az 15cm En az 300cm Engel için boşluk Zemine olan boşluk En az 250cm Duvara olan boşluk En az 15cm

Ünitenin Takılması ve Taşınması İçin Güvenlik Önlemleri

Güvenliği sağlamak için, lütfen aşağıdaki önlemlere dikkat edin. Dedektörünü kullanın. Yangın kaynağı bulunmamalıdır ve sigara içilmez. Yerel kural ve kanunlar uyarınca.

Uyarı

- Üniteyi kurarken ya da yer değiştirirken, soğutucu akışkan devresini havadan ya da belirtilen soğutucu madde dışındaki maddelerden uzak tuttuğunuzdan emin olun.

Soğutucu akışkan devresinde herhangi bir hava ya da başka yabancı madde bulunması, sistem basıncının yükselmesine ya da kompresörün yırtılmasına ve yaralanmaya neden olur.

- Bu üniteyi kurarken ya da taşırken, isim plakasına ya da vasıfsız soğutucuya uygun olmayan soğutucuyu şarj etmeyin.

Aksi halde anormal çalışmaya, yanlış harekete, mekanik arızaya ve hatta seri güvenlik kazasına neden olabilir.

- Ünitenin yerini değiştirirken veya onarırken soğutucunun geri kazanılması gerektiğinide, ünitenin soğutma modunda çalıştiğından emin olun. Ardından, valfi yüksek basınç tarafından (sıvı valf) tamamen kapatın. 30-40 saniye sonra, vanayı düşük basınç tarafından (gaz vanası) tamamen kapatın, birimi hemen durdurun ve gücü kesin. Lütfen soğutucu geri kazanma süresinin 1 dakikayı geçmemesi gerektiğini unutmayın.

Soğutucu akışkanın geri kazanılması çok zaman alırsa, hava emilebilir ve basınç yükselmesine veya kompresörün yırtılmasına neden olarak yaralanmaya neden olabilir.

- Soğutucu gaz geri kazanımı sırasında, bağlantı borusunu sökmeden önce sıvı vanası ve gaz vanasının tamamen kapalı olduğundan ve enerjinin kesildiğinden emin olun.

Stop vanası açıldığında ve bağlantı borusu henüz bağlanmadığında kompresör çalışmaya başlarsa, hava emilir ve basınç yükselmesine veya kompresörün yırtılmasına ve yaralanmaya neden olur.

- Uniteyi kurarken, kompresör çalışmaya başlamadan önce bağlantı borusunun sağlam bir şekilde bağlandığından emin olun.

Stop vanası açıldığında ve bağlantı borusu henüz bağlanmadığında kompresör çalışmaya başlarsa, hava emilir ve basınç yükselmesine veya kompresörün yırtılmasına ve yaralanmaya neden olur.

- Uniteyi, sızıntı yapan aşındırıcı gazların veya yanıcı gazların olabileceği bir yere monte etmeyi yasaklayın.

Unite etrafında gaz kaçağı varsa, patlamaya ve diğer kazalara neden olabilir.

- Elektrik bağlantıları için uzatma kablosu kullanmayın. Elektrik kablosu yeterince uzun değilse, lütfen yetkili bir yerel servis merkezine başvurun ve uygun bir elektrik kablosu isteyin.

Kötü bağlantılar elektrik çarpmasına veya yangına neden olabilir.

- İç ve dış üniteler arasındaki elektrik bağlantıları için belirtilen kablo türlerini kullanın. Kabloları, klemensleri harici gerilmelere maruz kalmayacak şekilde sıkıca tutturun.

Yetersiz kapasiteye, yanlış kablo bağlantılarına ve güvenli olmayan kablo terminallerine sahip elektrik kabloları elektrik çarpmasına veya yangına neden olabilir.

1 Seviye ölçer	2 Tornavida		3 Darbeli matkap
4 Matkap başlığı	5 Boru Genişletici		6 Tork anahtarı
7 Açık uçlu anahtar	8 Boru kesici		9 Sızıntı dedektörü
10 Vakumlu pompa	11 Basınç ölçer		12 Çok amaçlı ölçer
13 İç altıgen anahtar		14 Mezura

Not:

• Lütfen kurulum için yerel satıcınız ile iletisime geçiniz.
• Kalitesiz güç kablosu kullanmayın.

Kurulum Yeri Seçimi

Temel gereksinim

Üniteyi aşağıdaki yerlere monte etmek arızaya neden olabilir. Kaçınılmaz ise, lütfen yerel satıcıya danışın:

1. Güçlü ısı kaynakları, buharlar, yanıcı veya patlayıcı gaz veya havada yayılan uçucu cisimler bulunan yer.
2. Yüksek frekanslı cihazların olduğu (kaynak makinesi, tıbbi malzeme gibi) yerler.
3. Kıyı bölgesine yakın bir yer.
4. Havada yağ veya duman bulunan yer.
5. Sülfürlü gaz içeren yer.
6. Özel şartlara sahip diğer yerler.
7. Cihaz çamaşırlara monte edilmemelidir.
8. Kararsız veya itici taban yapısına (kamyon gibi) veya aşındırıcı ortama (kimyasal fabrika gibi) kurulmasına izin verilmez.

İç ünite ünitesi

1. Hava girişinin yakınında engel olmamalıdır.
2. Yoğuşma suyunun kolayca dağılabileceği ve diğer insanları etkilemeyeceği bir yer seçin.
3. Dış üniteyi bağlamak için ve elektrik prizinin yakınında uygun bir yer seçin.
4. Çocukların ulaşamayacağı bir yer seçin.
5. Konum, iç ünitenin ağırlığına dayanabilmeli ve ses ve titreşimi arttırmamalıdır.
6. Cihaz yerden 2.5m yukarıda monte edilmelidir.
7. İç üniteyi doğrudan elektrikli cihazın üzerine monte etmeyin.
8. Lütfen flüoresan lambalardan uzak durmak için elinizden gelenin en iyisini yapın.

Güvenlik önlemi

1. Üniteyi kurarken elektrik güvenliği düzenlemelerine uyulmalıdır. hava anahtarı.
2. Yerel güvenlik düzenlemelerine göre, nitelikli bir güç kaynağı devresi ve hava anahtarı kullanın.
3. Güç kaynağının klima gereksinimi ile eşleştiginden emin olun. Kararsız güç kaynağı veya yanlış kablolama veya arıza. Klimayı kullanmadan önce lütfen uygun güç kaynağı kablolarını takın.
4. Cereyanlı kabloyu, nötr kabloyu ve elektrik prizinin topraklama kablosunu uygun şekilde bağlayın.
5. Elektrik ve güvenlik ile ilgili herhangi bir çalışmaya devam etmeden önce güç kaynağıni kesdiğinizden emin olun. Elektrik fişi olan modellerde, kurulumdan sonra fişin ulaşılabilir olduğundan emin olun.
6. Kurulumu bitirmeden önce gücü kesmeyin.
7. Elektrik kablosu hasar gördüğünde, tehlikeyi önlemek için üretici, servis temsilcisi veya yetkili kişiler tarafından değiştirilmelidir.
8. Soğutucu akışkan devresinin sıcaklığı yüksek olacaktır, lütfen ara bağlantı kablosunu bakır borudan uzak tutun.
9. Cihaz, ulusal kablolama yönetmeliklerine uygun olarak monte edilmelidir.
10. Cihaz, X m²'den daha büyük zemin alanına sahip bir odaya kurulmalı, çalıştırılmalı ve depolanmalıdır. (Lütfen Alan X için "Yanıcı Soğutucu Soğutucu Güvenliği Çalışma" bölümündeki "a" tablosuna bakın.)

Lütfen ünitenin yanıcı gaz R32 ile dolu olduğunu unutmayın. Ünitenin uygunsuz şekilde muamele görmesi, insan ve malzemenin ciddi şekilde zarar görmesi riskini içerir. Bu soğutucuya ilişkin detaylar “soğutucu” bölümünde bulunmaktadır.

Topraklama gereksinimi

1. Klima elektrikli cihaz sınıfına girmektedir. Bir uzman tarafından özel topraklama cihazıyla düzgün şekilde topraklanmalıdır. Lütfen her zaman etkili bir şekilde topraklandığından emin olun, aksi taktirde elektrik çarpmasına neden olabilir.
2. Klimadaki sarı-yeşil tel, başka amaçlar için kullanılamayan topraklama telidir.
3. Topraklama direnci, ulusal elektrik güvenliği yönetmeliklerine uygun olmalıdır.
4. Cihaz, fişe erişilebilecek şekilde konumlandırılmalıdır.
5. Tüm kutuplarda en az 3 mm'lik bir temas mesafesine sahip olan tüm kutupların bağlantısını kesen bir anahtar, sabit kablolarla bağlanmalıdır.

Birinci adım: kurulum yerini seçme

Kurulum yerini müşteriye önerin ve ardından müşteriye doğrulayın.

İkinci adım: duvara montaj çerçevesini takın

1. Duvara montaj çerçevesini duvara asın; seviye ölçer ile yatay konumda ayarlayın ve sonra duvara vida sabitleme deliklerini işaret edin.
2. Duvardaki vida sabitleme deliklerini darbeli matkapla delin (matkap kafasının özelliği plastik genleşme parçacığıyla aynı olmalıdır) ve ardından plastik genleşme parçacıklarını deliklere doldurun.
3. Duvara montaj çerçevesini, vidalarla (ST4.2X25TA) vidalarla duvara sabitleyin ve ardından çerçeveyi çekerek çerçevenin sıkıca takılıp takılmadığını kontrol edin. Plastik genişme parçacığı gevşekse, lütfen yakındaki başka bir sabitleme deliği açın.

Üçüncü adım: boru hattını açın

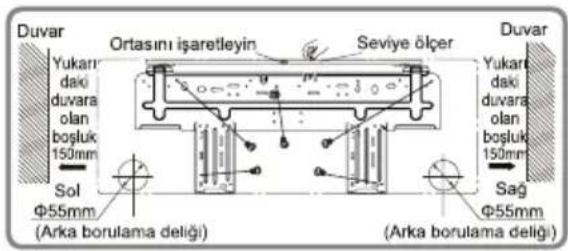

1. Çıkış deliğinin yönüne göre boru deliğinin konumunu seçin. Boru deliğinin konumu, aşağıda gösterildiği gibi duvara monteli çerçeveden biraz daha düşük olmalıdır.

AFC:

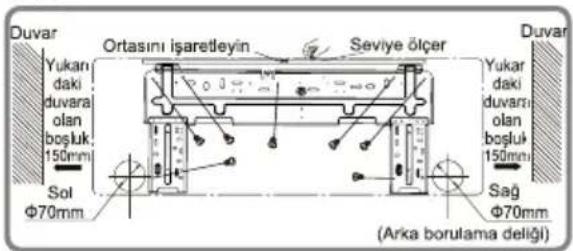

Duvar Yukarı daki duvara olan boşluk 150mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan boşluk 150mm Sol Φ55mm (Arka borulama deligi) Sağ Φ55mm (Arka borulama deligi)

AFD:

Duvar Yukarı daki duvara olan bosluk 150mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan bosluk 150mm Sol Φ55mm (Arka borulama deligi) (Arka borulama deligi) Sag Φ55mm

AFE:

Duvar Yukarı daki duvara olan boşluk. 150mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan boşluk 150mm Sor Φ70mm Sağ Φ70mm (Arka borulama deligi)

Not: Lütfen, duvara monte edilen plakaya göre ilgili montaj boyutlu çizimini seçin.

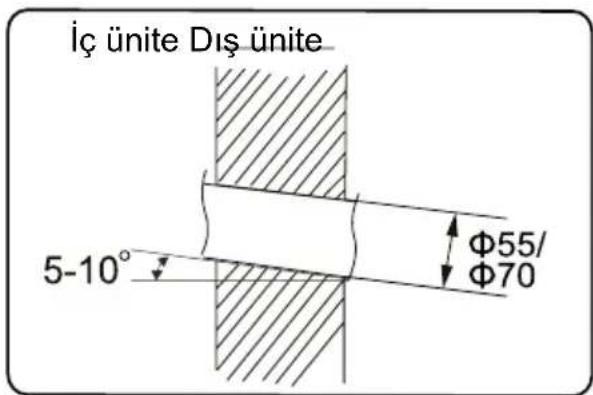

1. Seçilen çıkış borusu konumunda Φ55 veya Φ70 çapında bir boru deliği açın. Düzgün bir şekilde tahliye etmek için, duvardaki boru deliğini 5-10 derecelik bir eğimle dışa doğru hafifçe aşağı doğru eğin.

Not:

• Tozun önlenmesine dikkat edin ve deliği açarken ilgili güvenlik önlemlerini alın.
• Plastik genleşme parçacıkları temin edilmemiştir ve yerel olarak satın alınmalıdır.

İç ünite Dış ünite 5-10° Φ55/ Φ70

Dördüncü adım: çıkış borusu

1. Boru sağ, arka sağ, sol veya arka sola doğru açılabilir.

arka sag arka sol

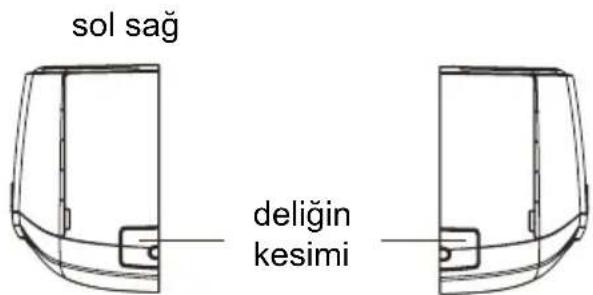

1. Boruyu soldan veya sağdan dışarı doğru seçerken, lütfen alt kasadaki ilgili deliği kesin.

sol sağ deliğin kesimi

Beşinci adım: İç ünite borusunu bağlayın

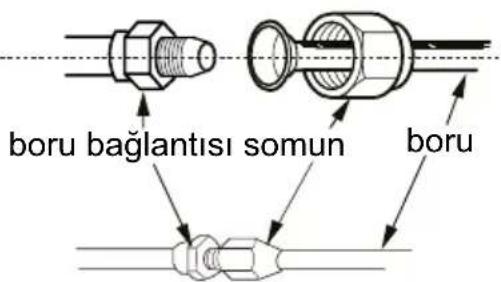

1. Boru ek yerini ilgili göbeğe doğru yönlendirin.

2. Bağlantı somununun elle önceden sıkılması.

3. Aşağıdaki sayfaya bakarak tork kuvvetini ayarlayın. Açık uçlu anahtarı, boru bağlantısına yerleştirin ve tork anahtarını somun somununa yerleştirin. Bağlantı somununu tork anahtarıyla sıkın.

boru bağlantısı somun boru

İç Ünite Montajı

Açık uçlu anahtar somun boru tork anahtarı iç mekan borusu

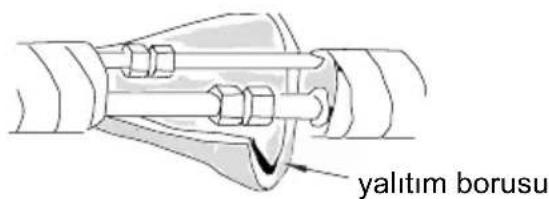

1. İç boruyu ve bağlantı borusunun bağlantısını izolasyon borusu ile sarın ve ardından bantla sarın.

Altigen somun çapı	Sıkma torku (N.m)
6	15~20
9.52	30~40
12	45~55
16	60~65
19	70~75

yalıtım borusu

Altıncı adım: tahliye hortumunu takın

1. Tahliye hortumunu iç ünitenin çıkış borusuna bağlayın.
2. Eklemi bantla bağlayın

enin çıkış borusuna bağlayın. çıkış borusu tahliye hortumu bant çıkış borusu tahliye hortumu

Not:

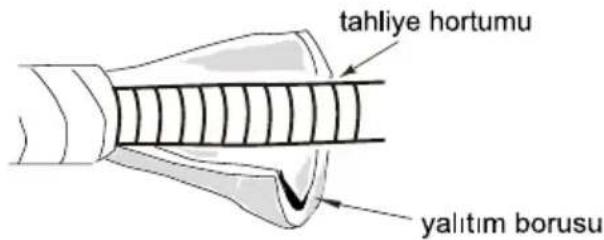

• Yoğuşmayı önlemek için iç boşaltma hortumuna izolasyon borusu ekleyin.
• Plastik genleşme parçacıkları temin edilmemiştir.

tahliye hortumu yalıtım borusu

Yedinci adım: İç ünite kablosunu bağlayın

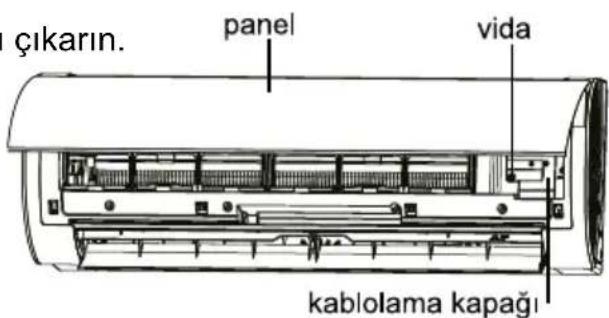

1. Paneli açın, kablo kapağının üzerindeki vidayı çıkarın ve ardından kapağı çıkarın.

çikarın. panel vida kablolama kapağı

1. Güç bağlantı kablosunu iç ünitenin arkasındaki kablo geçiş deliğinden geçirin ve ardından ön taraftan dışarı çekin.

kablo geçis deligi güç bağlantı kablosu

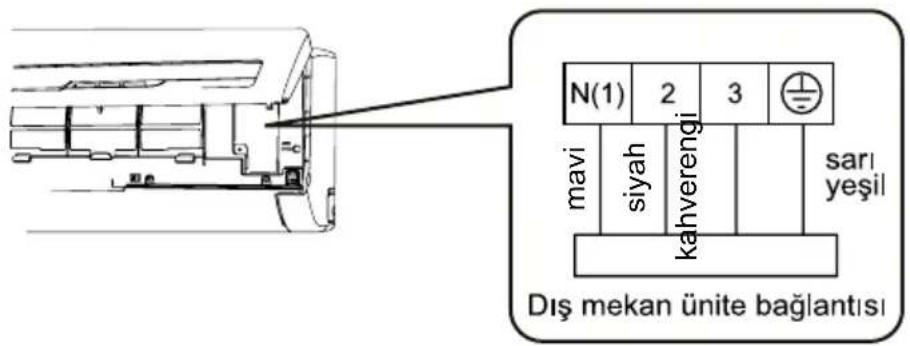

1. Tel klipsi çıkarın; güç bağlantı kablosunu kablo terminaline renge göre bağlayın; vidayı sıkın ve ardından güç bağlantı kablosunu tel klipsle sabitleyin.

N(1) 2 3 mavi siyah kahverengi sarı yeşil Dış mekan ünite bağlantısı

Not: Kablo kartı sadece referans içindir, lütfen gerçek olana bakınız.

1. Kablo kapağını geri yerleştirin ve vidayı sıkın.
2. Paneli kapatın.

Not:

• Tüm iç ünite ve dış ünite kabloları bir uzman tarafından bağlanmalıdır.
  Yeni bir tane için. Kabloyu kendiniz uzatmaktan kaçının.
• Güç bağlantı kablosunun uzunluğu yetersizse, lütfen yenisi için tedarikçiyle iletişime geçin. Kabloyu kendiniz uzatmaktan kaçının.
• Fisli klima için, kurulum tamamlandıktan sonra fise ulaşılabilir olmalıdır.
• Fişsiz klima için bir hava şalteri monte edilmelidir. Hava şalteri her kutupta parçalı olmalı ve temas ayırma mesafesi 3 mm'den fazla olmalıdır.

Sekizinci adım: boruyu bağlayın

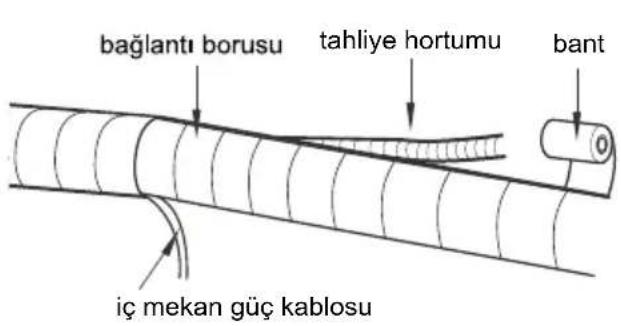

1. Bağlantı borusunu, güç kablosunu ve tahliye hortumunu bantla bağlayın.

iç mekan gaz boru bant iç mekan ve diş mekan güç sivi boru tahliye hortumu

1. Bağlarken montaj için belirli bir miktarda boşaltma hortumu ve elektrik kablosu ayırın. Belirli bir dereceye kadar bağlarken, iç gücü ve ardından boşaltma hortumunu ayırın.

bağlantı borusu tahliye hortumu bant iç mekan güç kablosu

1. Eşit olarak bağlayın.
2. Sıvı borusu ve gaz borusu sonunda ayrı ayrı bağlanmalıdır.

Not:

• Güç kablosu ve kontrol kablosu çarpılamıyor veya dolanamıyor.
• Boşaltma hortumu alttan bağlanmalıdır.

Dokuzuncu adım: iç üniteyi asmak

1. Bağlı boruları duvar borusuna koyun ve daha sonra duvar deliğinden geçirmelerini sağlayın.
2. İç üniteyi duvara montaj çerçevesine asın.

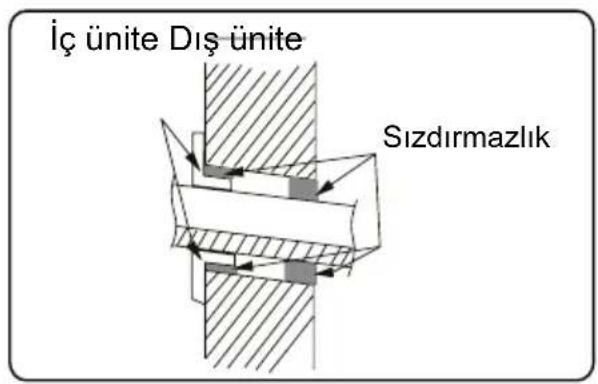

3. Borular ve duvar deliği arasındaki boşluğu sızdırmazlık zamkıyla doldurun.
4. Duvar borusunu sabitleyin.
5. İç ünitenin sağlam bir şekilde takıldığından ve duvara kapalı olduğundan emin olun.

İç ünite Dış ünite Sızdırmazlık

Üst kanca alt kan duvar montaj çerçevesi

Not:

- Tıkanmayı önlemek için drenaj hortumunu aşırı derecede bükmeyin.

Kurulum bittikten sonra aşağıdaki gereksinimlere göre kontrol edin.

Kontrol edilecek öğeler	Muhtemel arıza
Ünite sağlam bir şekilde takılmış mı?	Ünite düşebilir, sallanabilir veya ses çıkarabilir.
Soğutucu sızıntısı testini yaptınız mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Boru hattının ısı yalıtımı yeterli mi?	Yoğuşmaya ve suyun damlamasına neden olabilir.
Su iyi tahliye ediliyor mu?	Yoğuşmaya ve suyun damlamasına neden olabilir.
Güç kaynağının voltajı isim plakasında belirtilen gerilime göre mi?	Arızaya veya parçaların zarar görmesine neden olabilir.
Elektrik tesisatı ve boru hattı doğru takılmış mı?	Arızaya veya parçaların zarar görmesine neden olabilir.
Ünite sağlam bir şekilde topraklanmış mı?	Elektrik kaçağına neden olabilir.
Güç kablosu teknik özellikleri takip ediyor mu?	Arızaya veya parçaların zarar görmesine neden olabilir.
Hava girişinde ve çıkışında herhangi bir engel var mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Kurulum sırasında oluşan toz ve çeşitli eşyalar kaldırıldı mı?	Arızaya veya parçaların zarar görmesine neden olabilir.
Bağlantı borusunun gaz vanası ve sıvı vanası tamamen açık mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Boru deliğinin girişi ve çıkışı kaplanmış mı?	Yetersiz soğutma (ısıtma) kapasitesine veya atık elektriğe neden olabilir.

Test İşlemi

1. Test işleminin hazırlanması

• Müşteri klimayı onaylar.
• Müşteriye klima için önemli notları belirtin.

2. Test işlemi yöntemi

• Gücü kapatın, işlemi başlatmak için uzaktan kumandadaki ON / OFF düğmesine basın.
• İşlemin normal olup olmadığını kontrol etmek için OTOMATİK, SOĞUTMA, NEM ALMA, FAN ve ISITMA'yı seçmek için MODE düğmesine basın.
• Ortam sıcaklığı 16°C'den düşükse, klima soğutmaya başlayamaz.

Konfigürasyon ve Bağlantı Borusu

1. Bağlantı borusunun standart uzunluğu
2. 5m 7.5m 8m
3. Min bağlantı borusu uzunluğu 5 m standart bağlantı borulu ünite için, minimum bağlantı borusu uzunluğu için bir sınırlama yoktur. 7,5 ve 8 m standart bağlantı borulu ünite için, minimum bağlantı borusu uzunluğu 3 m'dir.
4. Maksimum bağlantı borusu uzunluğu.

Form 1 Maksimum bağlantı borusu uzunluğu
Birim: m

kapasite	Maksimum bağlantıborusu uzunluğu
5000Btu/h(1465W)	15
7000Btu/h(2051W)	15
9000Btu/h(2637W)	15
12000Btu/h(3516W)	20
18000Btu/h(5274W)	25

	Maksimum bağlantıborusu uzunluğu
24000Btu/h(7032W)	25
28000Btu/h(8204W)	30
36000Btu/h(10548W)	30
42000Btu/h(12306W)	30
48000Btu/h(14064W)	30

1. Bağlantı borusu uzatıldıktan sonra ilave soğutucu yağ ve soğutucu şarj miktarı hesaplama yöntemi.

Bağlantı borusunun uzunluğu, standart uzunluk temelinde 10 m boyunca uzatıldıktan sonra, her ilave 5 m bağlantı borusu için 5 ml soğutucu yağ eklemelisiniz.

İlave soğutucu şarj miktarı hesaplama yöntemi (sıvı borusu temelinde):

(1) ilave soğutucu şarj miktarı = uzamış sıvı borusu uzunluğu x metre başına ilave soğutucu şarj miktarı.
(2) Standart borunun uzunluğuna bağlı olarak, tabloda gösterilen gereksinime göre soğutucu ekleyin. Metre başına ilave soğutucu şarj miktarı, sıvı borusunun çapına göre farklıdır. Bkz. Form 2.

Form 2. R32 için ilave soğutucu şarj miktarı

Bağlantı borusu çapı mm		İç ünite tahriki	Dış ünite tahriki
Sıvı boru	Gaz borusu	Sadece soğutma,soğutma ve ısıtma(g / m)	Sadecesoğutma,(g / m)	Sadecesoğutma ve ısıtma(g / m)
6	9.5 or 12	16	12	16
6 or 9.5	16 or 19	40	12	40
12	19 or 22.2	80	24	96
16	25.4 or 31.8	136	48	96
19	–	200	200	200
22.2	–	280	280	280

Not:

Sayfa 2'deki ilave soğutucu şarj miktarı, zorunlu değil, önerilen değerdir.

Not:

Yanlış boru genişmesi, soğutucu sızıntısının ana nedenidir. Lütfen boruyu aşağıdaki adımlara göre genişletin:

A: Boruyu iç ünite ve dış ünite arasındaki mesafeye göre kesin.
• Gerekli boruyu boru kesiciyle kesin.

boru boru kesici 90° eğitim eşitsiz çapak

B: Çapakları giderin

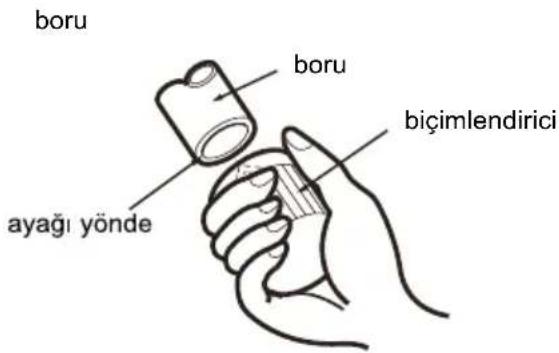

- Şekillendirici ile çapakları çıkarın ve çapakların içine girmesini önleyin.

boru boru biçimlendirici ayağı yönde

C: Uygun yalıtım borusunu takın
D: Somunu takın
- İç bağlantı borusu ve dış vanadaki bağlantı somununu sökün; rakor somununu boruya takın.

birleşim boru uzunluğu eşittir.

E: Girişi genişletin
- Girişi genişletici ile açın

genişletici sert kalıp A" boru

Not:

- “A”, çapa göre farklıdır, lütfen aşağıdaki sayfaya bakın:

Dis çap(mm)	A(mm)
	Max	Min
6 - 6.35(1/4")	1.3	0.7
9.52(3/8")	1.6	1.0
12-12.7(1/2")	1.8	1.0
15.8-16(5/8")	2.4	2.2

F: Inceleme

- Genişleyen ağzın kalitesini kontrol edin. Leke varsa, yukarıdaki adımlara göre bağlantı noktasını tekrar genişletin.

pürüzsüz yüzey

Turkiye'nin iklimendirme Merkezi i.klimsA

Urefici veya İthalatci Firmannı:

- Tamarinin mumkun olmadiqirin, yetkil seris istasyonu, satici, urletici veya thalatci tarifidan bir rapora belurelmenesi durumlaranda; tuketici malin bedel iadesini, ayrp

- Garanti suresi iodide tekari arizalanmasi, - Tamiri icin gereken azami surnin asilmasi,

5) Tuketikinin, Ucrtesiz onarim hakkini kulunması halinde maulin;

hakkini kulamansidan mittesisten scrumludur.

etemesiszin maiin onarimiun yapmak veya yaptirmakla yakuludur. Tuketic, ucrtesiz onarim hakkini urletici veya italatçaya karsi da kullabilir. Satici, urletici ve italatci yeticetinin bu

(4) Teketiclin du hakardan ucrsteiz onrim hakkini seçmesi durumunda satici; insik musrati, detersitler parca bedeli yat da baska herhangi bir ad alinda hibir ucret talep

G-Satlanin ayıpsz bir mişli ile-degreenlümesini isteme, hakarından birini kullanabilir.

- Şalış deuteliadan mioliim isteme, c- Ucréstiz onarılmasini isteme,

a- Sözleşmeden domne,

3) Main aylu olugun analismasi durumunda Hakkıda Kaunun 1°inci maddesinde yer alan:

2) Main butun parçaları dahl olmak uzere, tamami garantik kapsmandar.

1) Garanti surresi, malin teslim tarihinden ibibaren bazlar ve 3 yildir.

Dikat Editmesi GERKEN Garanti KOSULTARI

Garanti Belgesi

A M ! 7 K

VWDIS

SIGMA

Garanti Belgesi

Sigma marka klimanın kullanmakılavuzunda gösterildiği şekildekullanılması ve Teknosa'nın yetkili kıldığıservis personeli dışındaki şahıslartarafından bakım onarım veya başbakir nedenle müdahale edilmemiş olması şartıyla, bütün parçaları dahil olmaküzere tamamen malzeme, işçilik vemontaj hatalarına karşı; teslim tarihindenitibaren 3 (ÜÇ) YIL SÜRE İLE GARANTİEDİLMİŞTİR. Garanti kapsamı içindeyapılan işlemler için işçilik masrafi,değiştirilen parça bedeli ya da başka bir adaltında hiçbir ücret kabul edilmeyecektir.Garanti süresi içerisinde yapılacakonarımlarda geçen süre garanti süresineilave edilir. Tamir süresi en fazla 20 işgünüdür. Bu süre mamulün yetkili servisatölyelerimize, yetkili servis atölyelerimizinbulunmaması durumunda malın satıcısı,bayi, acentası, temsilciliği, ithalatçısı veyaimalatçısından birisine bildirim tarihinden

ile değiştirilecek parçaların saptaması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veyayetkili servis atölyelerinde yapılabilir.Müşterimizin buna onayı şarttır. Ürünün teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisindeayını arızayı, dörtten fazla tekrarlaması veyafarklı arızaların garanti süresi içinde altıdanfazla ortaya çıkması sonucu üründenyararlanamamanın süreklilik kazanması,tamiri için gereken azami sürenin aşılması,yetkili servis atölyelerinin mevcutolmaması halinde sırasıyla yetkili satıcısı,bayi acentası, temsilciliği, ithalatçısı veyaimalatçısından birisinin düzenleyeceği raporlaarızanın giderilmesinin mümkünbulunmadığının belirlenmesi durumlarındaücretsiz olarak değiştirme işlemi yapılacaktır.Garanti Belgesi ile ilgili olarak çıkabileceği sorunlar için T.C Gümrük ve Ticaret Bakanlığı

ÜrününCinsi : KlimaMarkası : SigmaModeli :Bandrol ve Seri No :Azami Tamir Süresi :Garanti Süresi : 3 yılMüşteri Adı Soyadı :Satıcı FirmanınUnvanı :Adresi :Telefonu :Faks :E-posta :Fatura Tarih ve Sayısı :Teslim Tarihi ve Yeri :Yetkilinin İmzası :Firmanın Kaşesi :

Perakende & Bayi - Satış ve Operasyon Genel Müdür Yardımcısı

Teknosa Genel Müdürü

TEKNOSA V. VE DE THGARET A S. Inkoglu-Pale 2016, 3rd ed. No. 17, Sachyocnol 34738 ISTANILK. Tel: D 216-498-20 38. Pabl: G 216-478-58 11 Bursa Mukafinder V. D 306 014-6252

Ürünün

Satici Firmanın

Genel Müdürlüğü'ne başvurabilir. Bu Garanti Belgesi'nin kullanılmasına Garanti
Belgesi uygulama esaslarına dair tebliğ uyarınca T.C. Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması be Piyasa Gözetimi Genel Müdürlüğü tarafından izin verilmiştir.
Tüketicinin Korunması ve Piyasa Gözetimi
Genel Müdürlüğü'ne başvurabilir. Bu
Garanti Belgesi'nin kullanılmasına Garanti
Belgesi uygulama esaslarına dair tebliğ
uyarınca T.C. Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması be Piyasa Gözetimi
Genel Müdürlüğü tarafından izin verilmiştir.
itibaren başlar. Uründeki arızanın 10 iş
günü içerisinde giderilememesi halinde,
İklimsa; malın tamiri tamamlanıncaya
kadar, benzer özelliklere sahip başka bir
ürünü tüketicinin kullanımına tahsis eder.
Arızanın giderilmesi konusunda
uygulanacak teknik yöntemlerin tespiti

İTHALATÇI FIRMA : Teknosa İç ve Dış Ticaret A.Ş.

Barbaros Mahallesi, Mor Sümbül Sok. No:7/3F 1-18

Nida Kule Ataşehir Güney, 34746 Ataşehir / İstanbul

Telefonu: 0 216 468 36 36 Faks: 0 216 478 58 11

Sıcaksa Soğuksa İklim SA Türkiye'nin İkimlendirme Merkezi

iklimSA

Türkiye'nin İklimlendirme Merkezi

iklimsa.com

4445546

i k l i m
