KULLANIM KILAVUZU SGM12INVDMS SIGMA

İç ünite model isimleri:

SGM09INVDMS

SGM12INVDMS

SGM18INVDMS

SGM24INVDMS

İçindekiler

İşletim Bildirimleri

Soğutucu 1

Önlemler....2

Parçaların Adı......7

Ekran Kullanım Kılavuzu

Uzaktan Kumanda Düğmeleri 8

Uzaktan Kumandadaki Düğmelere Giriş ....8

Kombinasyon Düğmeleri İçin Fonksiyon Tanıtımı 11

Uzaktan Kumandadaki Pillerin Değiştirilmesi 11

Acil Durum Operasyonu 11

Bakım

Temizlik ve Bakım 12

Ariza

Arıza Analizi 13

Kurulum Notları

Yanıcı Soğutucunun Emniyetli Çalışması 16

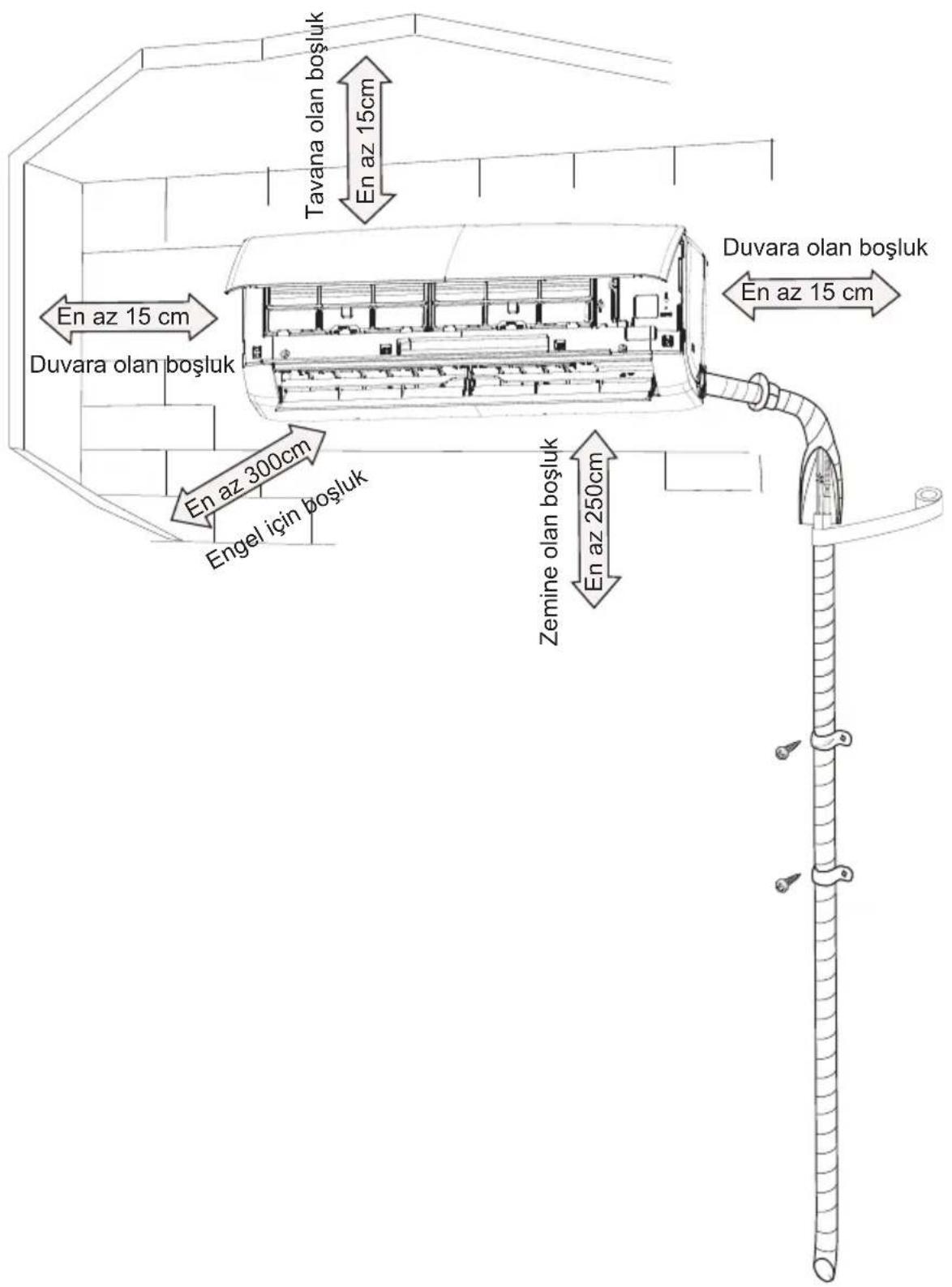

Kurulum Boyut Diyagramı 18

Ünitenin Takılması ve Taşınması İçin Güvenlik Önlemleri 19

Kurulum Aletleri 20

Kurulum Yeri Seçimi....20

Elektrik Bağlantısı İçin Gerekenler 21

Kurulum

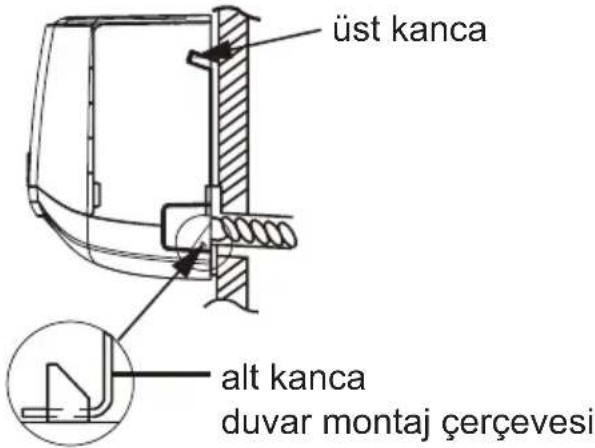

İç Ünite Montajı 22

Kurulumdan Sonra Kontrol Edin....27

Test İşlemi

Test İşlemi 27

Bu cihaz, fiziksel, duyusal veya zihinsel yetenekleri azalmış kişiler (çocuklar dahil) veya deneyim ve bilgi eksikliği olan kişiler tarafından, güvenlik önlemlerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili denetim veya talimatlar verilmediği sürece kullanım için tasarlanmamıştır.

Cihazla oynamadıklarından emin olmak için çocuklar denetlenmelidir.

Klimayı kurması, taşıması veya bakımı gerekiyorsa, lütfen ilk başta yapmak için bayinize veya yerel servis merkezinize başvurun. Klima, atanan ünite tarafından kurulmalı, taşınmalı veya bakımı yapılmalıdır. Aksi takdirde, ciddi hasara veya kişisel yaralanmalara veya ölüme neden olabilir.

Telsiz ekipmanının çalıştığı frekans bantları: 2400MHz - 2483.5MHz

Radyo ekipmanının çalıştığı frekans bantlarında iletilen maksimum radyo frekansı gücü: 20dBm

Bu işaret ürünün Avrupa'da diğer ev atıkları ile beraber atılmaması gerektiğini belirtmektedir. Kontrolsüz atıkların çevre veya insan sağlığına muhtemel zararlarını önlemek adına yeniden kullanılabilir materyal kaynaklarına dönüştürmek için geri dönüstürün. Kullanılan cihazınızı geri d.ndürmek için, lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı perakendeci ile iletişime geçin. Onlar bu ürünü çevre için güvenli olarak dönüştürebilirler.

R32: 675

TEHLİKE

Kaçınılmadığı durumlarda ölüm veya ciddi yaralanmaya neden olacak tehlike durumunu belirtir.

UYARI

Kaçınılmadığı durumlarda ölüm veya ciddi yaralanmaya neden olacak tehlike durumunu belirtir.

DİKKAT

Kaçınılmadığı durumlarda ölüm veya ciddi yaralanmaya neden olacak tehlike durumunu belirtir.

BİLDİRİ

Önemli ancak tehlike oluşturmayan bilgileri belirtir. Ürün hasarı riskini gösterir.

UYARI veya DİKKAT edilmesi gereken durumları belirtir.

İstisnai Durumlar

Aşağıdaki nedenlerden dolayı kişisel yaralanma veya mal kaybına neden olduğu zaman üretici hiçbir sorumluluk kabul etmeyecektir.

1. Ürünün yanlış kullanılması nedeniyle ürünün zarar görmesi;
2. Üreticinin kullanım kılavuzuna uymadan ürünü diğer ekipmanlarla değiştirmek, bakımını yapmak veya kullanmak;
3. Doğrulamanın ardından, ürünün kusuruna doğrudan aşındırıcı gaz neden olur;
4. Doğrulamanın ardından, kusurlar ürünün nakliyesi sırasında yanlış işlemlerden kaynaklanır;
5. Doğrulamanın ardından, sorun ya da anlaşmazlık, diğer üreticiler tarafından üretilen parçaların ve bileşenlerin kalite özelliklerinden ya da performansından kaynaklanmaktadır;
6. Hasar, doğal felaketlerden, çevreyi kötü kullanmaktan veya mücbir sebeplerden kaynaklanır.

Yanıcı gaz dolu cihaz R32

Cihazı kullanmadan önce, kullanım kılavuzunu okuyun.

Cihazı kurmadan, ilk önce montaj kılavuzunu okuyun.

Cihazı tamir etmeden, önce servis kılavuzunu okuyun.

Soğutucu Akışkan

• Klima ünitesinin işlevini gerçekleştirmek için sistemde özel bir soğutucu akışkan dolaşır. Kullanılan soğutucu akışkan, özel olarak temizlenmiş olan florür R32'dir. Soğutucu yanıcı ve kokusuzdur. Ayrıca, belirli koşullar altında patlamaya neden olabilir. Ancak soğutucu akışkanın yanıcılığı çok düşüktür. Sadece ateşle tutuşabilir.
• Yaygın soğutucu akışkanlarla karşılaştırıldığında, R32 ozonosferde zarar vermeyen, kirletici olmayan bir soğutucu akışkandır. Sera etkisi üzerindeki etkisi de daha düşüktür. R32 çok yüksek bir enerji verimliliğine yol açan çok iyi termodinamik özellikleri sahiptir. Bu nedenle üniteler daha az doldurulmaya ihtiyaç duyar.

UYARI:

Buz çözme işlemini hızlandırmak veya imalatçı tarafından önerilenler dışında temizlemek için araçlar kullanmayın. Onarım gerekliyse, yetkili ikinci Servis Merkezinize başvurun. Kalifiye olmayan personel tarafından yapılan her türlü onarım tehlikeli olabilir. Cihaz, sürekli ateşleme kaynakları olmadan bir odada muhafaza edilmelidir. (örneğin: açık alevler, çalışan bir gaz cihazı veya çalışan bir elektrikli ısıtıcı.) Delmeyin veya yakmayın.

Cihaz, X m²'den büyük zemin alanına sahip bir odaya kurulmalı, çalıştırılmalı ve depolanmalıdır. (Lütfen Alan X için "Yanıcı Soğutucu Soğutucu Güvenliği Çalışma" bölümündeki "a" tablosuna bakın.)

Yanıcı gaz dolu cihaz R32. Onarımlar için, yalnızca üreticinin talimatlarını kesinlikle izleyin. Dondurucuların koku içermediğine dikkat edin. Uzman kılavuzunu okuyun.

UYARI

Çalışma ve Bakım

• Bu cihaz 8 yasından büyük çocuklar ve diğer kişiler ve kısıtlı fiziksel, duyusal veya akli yetenekleri düşük veya yetersiz bilgi ve deneyime sahip kişiler tarafından denetim altında veya ürünün tehlikelerine dair talimatlar anlatıldığı takdirde kullanılabilir.
• Çocuklar cihazla oynamamalıdır.
• Temizlik ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.
• Klimayı çok amaçlı prize bağlamayın. Aksi takdirde, yangın tehlikesine neden olabilir.
• Klimayı temizlerken güç kaynağını çıkarın. Aksi halde, elektrik şokuna neden olabilir.
• Elektrik kablosu hasar görürse, bir tehlikeyi önlemek için üretici, servis temsilcisi veya benzer şekilde kalifiye kişiler tarafından değiştirilmelidir.
• Elektrik çarpmasını önlemek için klimayı suyla yıka-mayın.
• İç üniteye su püskürtmeyin. Elektrik çarpmasına veya arızaya neden olabilir.
• Filtreyi çıkardıktan sonra yaralanmamak için paletlere dokunmayın. Deformasyonu veya yangın tehlikesini engellemek adına filtreyi kurutmak için ateş veya saç kurutma makinesi kullanmayın.

UYARI

• Bakım kalifiye profesyoneller tarafından gerçekleştirilmelidir. Aksi halde kişisel yaralanma veya hasara yol açabilir.
• Klimayı kendi başınıza tamir etmeyin. Elektrik çarpmasına veya hasara neden olabilir. Klimayı onarmanız gerektiğinide lütfen satıcıyla iletişime geçin.
• Parmaklarınızı veya cisimleri hava girişine veya hava çıkışına uzatmayın. Kişisel yaralanma veya hasara neden olabilir.
• Hava çıkışı veya girişini engellemeyin. Arızaya neden olabilir.
• Uzaktan kumandaya su dökmeyin, aksi halde uzaktan kumanda bozulabilir.
• Aşağıdaki durumlar gerçekleştiğinde, lütfen klimayı kapatın ve derhal gücü kesin ve ardından servis için satıcıya veya yetkili uzmanlara başvurun.
• Güç kablosu aşırı ısınmış veya hasar görmüş.
• İşlem sırasında anormal bir ses var.
• Devre kırıcı sık sık tetikleniyor.
  • Klimadan yanık kokusu geliyor.
• İç ünite sızıntı yapıyor.
• Klima anormal koşullar altında çalışıyorsa, arızaya, elektrik çarpmasına veya yangın tehlikesine neden olabilir.
• Acil durum çalıştırma anahtarı ile üniteyi açarken veya kapatırken, lütfen bu anahtara metal dışında bir yalıtım nesnesiyle basın.
• Dış ünitenin üst paneline basmayın veya ağır nesneler koymayın. Hasar veya kişisel yaralanmaya neden olabilir.

UYARI

Ek

• Kurulum, kalifiye personel tarafından yapılmalıdır. Aksi halde kişisel yaralanma veya hasara yol açabilir.
• Üniteyi kurarken elektrik güvenliği düzenlemelerine uyulmalıdır.
• Yerel güvenlik düzenlemelerine göre, nitelikli güç kaynağı devresi ve devre kırıcı kullanın.
• Devre kırıcı kurun. Kurulmazsa, arızaya neden olabilir. Tüm kutuplarda en az 3 mm'lik bir temas mesafesine sahip olan tüm kutupların bağlantısını kesen bir anahtar, sabit kablolarla bağlanmalıdır.
• Uygun kapasiteye sahip bir devre kesmesi dahil, lütfen aşağıdaki tabloya dikkat edin. Hava anahtarında mıknatıs tokası ve ısıtma tokası işlevi bulunmalıdır, devre kısa devreyi ve aşırı yükü koruyabilir.
• Klima uygun şekilde topraklanmalıdır. Yanlış topraklama elektrik şokuna neden olabilir.
• Kalifiye olmayan güç kablosu kullanmayın.
• Güç kaynağının klima gereksinimini karşıladığına emin olun. Stabil olmayan güç kaynağı veya yanlış kablolama arızaya neden olabilir. Klimayı kullanmadan önce lütfen uygun güç kaynağı kablolarını takın.
• Cereyanlı kabloyu, nötr kabloyu ve elektrik prizinin topraklama kablosunu uygun şekilde bağlayın.
• Elektrik ve güvenlik ile ilgili herhangi bir çalışmaya devam etmeden önce güç kaynağını kestiğinizden emin olun.

UYARI

• Kurulumu bitirmeden önce gücü kesmeyin. Elektrik kablosu hasar görürse, bir tehlikeyi önlemek için üretici, servis temsilcisi veya benzer şekilde kalifiye kişiler tarafından değiştirilmelidir.
• Soğutucu akışkan devresinin sıcaklığı yüksek olacaktır, lütfen ara bağlantı kablosunu bakır borudan uzak tutun.
• Cihaz, ulusal kablolama yönetmeliklerine uygun olarak monte edilmelidir.
• Kurulum sadece yetkili personel tarafından NEC ve CEC gereklerine uyumlu olarak yapılmalıdır.
• Klima birinci sınıf elektrikli cihazdır. Bir uzman tarafından özel topraklama cihazıyla düzgün şekilde topraklanmalıdır. Lütfen her zaman etkili bir şekilde topraklandığından emin olun, aksi takdirde elektrik çarpmasına neden olabilir.
• Klimadaki sarı-yeşil tel, başka amaçlar için kullanılamayan topraklama telidir.
• Topraklama direnci, ulusal elektrik güvenliği yönetmeliklerine uygun olmalıdır.
• Cihaz, fişe erişilebilecek şekilde konumlandırılmalıdır.
• Tüm iç ünite ve dış ünite kabloları bir uzman tarafından bağlanmalıdır.
• Güç bağlantı kablosunun uzunluğu yetersizse, lütfen yenisi için tedarikçiyle iletişime geçin. Kabloyu kendiniz uzatmaktan kaçının.

UYARI

• Prizli klimalar için prizler kurulum sonrasında erişilebilir olmalıdır.
• Prizsiz klima için devre kesici hatta takılı olmalıdır.
• Klimayı başka bir yere götürmeniz gerekirse, yalnızca kalifiye personel bu işlemi gerçekleştirebilir. Aksi halde kişisel yaralanma veya hasara neden olabilir.
• Çocukların ulaşamayacağı ve hayvan veya bitkilerden uzak bir yer seçin. Eğer bu engellenemiyorsa güvenlik amacı için kafes/parmaklık ekleyin.
• İç ünite duvara yakın olarak kurulmalıdır. Bu ürünün kurulumu ve kullanımı ile ilgili talimatlar üretici tarafından verilmektedir.

Çalışma Sıcaklığı Aralığı

	İç Ünite Tarafı DB/WB (°C)	Dış Ünite Tarafı DB/WB (°C)
Maksimum soğutma 3	2/23 43/26
Maksimum ısıtma 27/-	24/18

BİLDİRİ:

- Yalnızca ünite soğutma için çalışma sıcaklığı aralığı (dış sıcaklık) -15°C \~ 43°C ; ısı pompası ünitesi için -15°C \~ 43°C .

İç Ünite

Ünite hava giriş filtre yedek yatay panjur hava çıkışı

sicaklık 88 alıcı pencere güç indikatörü

(Ekran içeriği veya konumu yukarıdaki grafiklerden farklı olabilir, lütfen gerçek ürünlere bakın)

uzaktan kumanda

BİLDİRİ:

Gerçek ürün yukarıdaki grafiklerden farklı olabilir, lütfen gerçek ürünleri dikkate alınız.

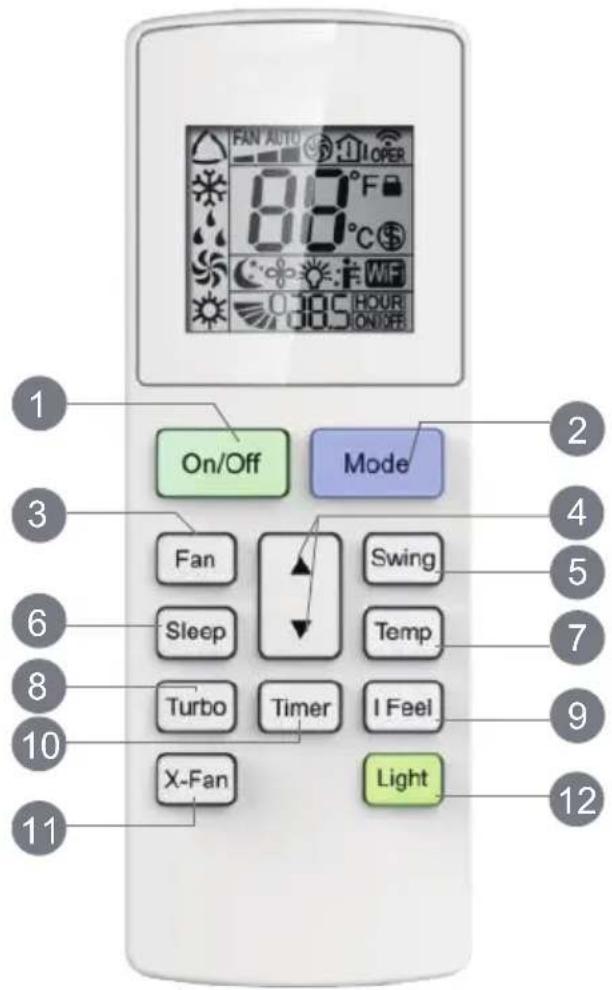

Uzaktan Kumanda Düğmeleri

FAN AUTO 8.0 °C ON/OFF Mode Fan Swing Sleep Temp Turbo Timer I Feel X-Fan Light 12 3 4 5 6 7 8 9 10 11

1 Açma kapama düğmesi
2 Mod düğmesi
3 Fan düğmesi
4 ▲/▼ düğmesi
5 Sallanma düğmesi
6 Uyku düğmesi
7 Sıcaklık düğmesi
8 Turbo düğmesi
9 I Feel düğmesi
10 Zamanlayıcı düğmesi
11 X-Fan düğmesi
12 Işık düğmesi

Uzaktan Kumandadaki Düğmelere Giriş

Sıcaklık görüntüleme tipi :Sıcaklık ayarı :İç ünite ortam sıcaklığı :Dış ünite ortam sıcaklığı Fan hızı ayarlama Turbo modu Sinyal gönder Çocuk kilidi Sağlık fonksiyonu Havalandırma işlemi 8 °C ısıtma fonksiyonu Sıcaklık ayarlama Işık fonksiyonu Uyku modu I feel fonksiyonu X-fan modu Zaman ayarlama ZAMANLAYICI AÇMA/KAPAMA Faaliyet modu Auto modu Soğutma modu Kurutma modu Fan modu Isı modu 88°F 88°C 88.5 HOUR ON OFF

Yukarı & aşağı sallandırma BiLDiRı: “WiFi” Bu genel bir uzaktan kumandadır. Bazı modellerde bu işlev vardır, bazılarında yoktur. Lütfen esas modellere başvurunuz

Uzaktan Kumandadaki Düğmelere Giriş

Not:

• Bu genel kullanımlı bir uzaktan kumandadır, çok işlevli klimalar için kullanılabilir; Modelin sahip olmadığı bazı fonksiyonlarda, uzaktan kumandadaki ilgili tuşa basarsanız, ünitenin orijinal çalışma durumunu koruyacağını unutmayın.
• Gücü verdikten sonra, klima bir ses verecektir. Çalışma göstergesi "☐" Açıktır (Kırmızı gösterge, farklı modeller için renk farklıdır). Bundan sonra, uzaktan kumandayı kullanarak klimayı çalıştırabilirsiniz.
• Durumda, uzaktan kumandadaki düğmeye basıldığında, uzaktan kumanda ekranındaki " 🔺" sinyal simgesi bir kez yanıp sönecek ve klima bir "de" sesi verecektir, bu, sinyalin klimaya gönderildiği anlamına gelir.
• Kapalı durumdayken, uzaktan kumanda ekranında ayarlanan sıcaklık ve saat simgesi görüntülenecektir (Zamanlayıcı açık, zamanlayıcı kapalı ve ışık işlevleri ayarlanmışsa, ilgili simgeler uzaktan kumanda ekranında aynı anda gösterilir); Durumun altında, ekran ilgili ayarlanan fonksiyon simgelerini gösterecektir.

1 Açma/kapama düğmesi

Üniteyi çalıştırmak için bu düğmeye basın. Üniteyi kapatmak için bu düğmeye tekrar basın.

2 Mod düğmesi

Bu düğmeye her basisınızda, aşağıdaki gibi OTOMATİK, SOĞUTMA, NEM ALMA, FAN ve ISITMA * 'dan gelen bir sırada bir mod seçilir:

AUTOOLDRYFAN ▶ ▶HEAT* * Not: Yalnızca ısıtma fonksiyonuna sahip modeller için.

3 Fan düğmesi

Bu düğme, Fan Hızını OTOMATİK'ten gelen sırayla ayarlamak için kullanılır. , sonra tekrar OTOMATİK'e geçer.,

Not:

• Kuru modda fan hızı düşük hızdır.
• X-FAN işlevi Fan hızı düğmesini SOĞUTMA veya NEM ALMA modunda 2 saniye basılı tutun, " ✿" simgesi görüntülenir ve iç üniteyi, üniteyi kapatmış olsanız bile kurutmak için birkaç dakika çalışmaya devam eder. Enerji verdikten sonra, X-FAN KAPALI varsayılandır. X-FAN, OTOMATİK, FAN veya ISITMA modunda kullanılamaz.

Bu işlev, küflenmeyi önlemek için ünite durdurulduktan sonra iç ünite evaporatöründeki nemin üfleneceğini gösterir.

• X-FAN işlevini açık konuma getirdikten sonra: ON / OFF düğmesine basarak üniteyi kapattıktan sonra, bir kaç dakika çalışmaya devam eder. Düşük hızda bu dönemde, iç mekan fanını doğrudan durdurmak için fan hızı düğmesini 2 saniye basılı tutun.
• X-FAN işlevini kapalı konuma getirdikten sonra: ON / OFF düğmesine basarak üniteyi kapattıktan sonra, komple ünite doğrudan kapanacaktır.

4 ▲ / ▼ düğmesi

Ayar sıcaklığını artırmak/azaltmak için ▲ /▼ düğmesine basın. Otomatik modunda sıcaklık ayarlanamaz. Zamanlayıcı açık veya zamanlayıcı kapalı olarak ayarlandığında, "▼" saati ayarlamak için "▲" veya tuşuna basın.

Uzaktan Kumandadaki Düğmelere Giriş

5 Sallanma düğmesi

Dönüş açısını ayarlamak ve azaltmak için bu düğmeye basın.

6 Uyku düğmesi

Soğuk veya ısı modunda, Uyku işlevini açmak için bu düğmeye basın. Uyku işlevini iptal etmek için bu düğmeye tekrar basın. Fan, Kuru ve Otomatik modlarında bu işlev kullanılamaz.

7 Sıcaklık düğmesi

Bu düğmeye bastığınızda, iç ünite ekranında iç ortam ayar sıcaklığını ve iç ortam sıcaklığını görebilirsiniz. Uzaktan kumandadaki ayar aşağıdaki gibi dairesel olarak seçilir:

Not:

Dış ortam sıcaklığı göstergesi bazı modellerde mevcut değildir. O zaman, iç ünite iç ayar sıcaklığını gösterirken iç ünite "↑"sinyali alır.

8 Turbo düğmesi

SOĞUTMA veya ISITMA modunda Turbo işlevini etkinleştirmek / devre dışı bırakmak için bu düğmeye basın.

9 I Feel düğmesi

I FEEL işlevini başlatmak için bu düğmeye basın; uzaktan kumandada "F" görüntülenecektir. Bu fonksiyon ayarlandıktan sonra, uzaktan kumanda algılanan ortam sıcaklığını kontrol ünitesine gönderir ve ünite iç ortam sıcaklığını algılanan sıcaklığa göre otomatik olarak ayarlar. I FEEL işlevini kapatmak için bu düğmeye tekrar basın; "F" kaybolacaktır.

• İ FEEL işlevi açıldığında, uzaktan kumanda iç ünitenin uzaktan kumanda tarafından gönderilen sinyali alabileceği alana yerleştirilmelidir.

10 Zamanlayıcı düğmesi

• AÇIK durumu altında, zamanlayıcıyı KAPALI olarak ayarlamak için bu düğmeye basın; KAPALI durumu altında, zamanlayıcıyı AÇIK yapmak için bu düğmeye basın.
• Bu düğmeye bir kez basın; HOUR ON (OFF) karakterleri gösterilecektir. Bu arada, zamanlayıcı ayarını yapmak için "▲" ya da "▼" tuşlarına basınız ("▲" ya da "▼" tuşlarını basılı tutarsanız zaman hızlı bir şekilde değişcektir). Zaman ayar aralığı 0,5 \~ 24 saattır. Zamanlayıcı ayarını onaylamak için bu düğmeye tekrar basın; HOUR ON (OFF) karakterleri yanıp sönmeyi durduracaktır.
• Karakterler yanıp sönüyorsa ancak zamanlayıcı düğmesine basmadıysanız, zamanlayıcı ayar durumu 5 saniye sonra kapanır.
  Zamanlayıcı onaylanırsa, zamanlayıcıyı iptal etmek için bu düğmeye tekrar basın.

11 X-Fan düğmesi

X-fan işlevini açmak için Soğutma veya Nem Alma modunda bu düğmeye basın. Bu fonksiyon başlatıldığında, iç ünite fanı, cihazı uzaktan kumandayla kapattıktan sonra bir süre daha düşük fan hızında çalışmaya devam eder.

12 Işık düğmesi

Ekran ışığını açmak için bu düğmeye basın ve ekran ışığını kapatmak için bu düğmeye tekrar basın. 10

Kombinasyon Düğmeleri İçin Fonksiyon Tanıtımı

"▲" ve "▼" düğmelerinin birleşimi: Kilit hakkında

Tuş takımını kilitlemek veya kilidini açmak için "▲" ve "▼" tuşlarına aynı anda 3s tuşuna basın. Uzaktan kumanda kilitliyse, görüntülenir. Bu durumda, herhangi bir tuşa basıldığında ■ ikonu 3 kez yanıp söner.

MODE ve "▼" düğmelerinin birleşimi: Fahrenheit ve santigrat arasında geçiş hakkında

KAPALI biriminde, MOD ve °F arasında geçiş yapmak için "MODE" ve "▼" tuşlarına aynı anda basın.

TEMP ve TIMER düğmelerinin birleşimi: Enerji tasarrufu fonksiyonu hakkında

Enerji tasarrufu fonksiyonunu başlatmak için SOĞUTMA modunda "TEMP" ve "TIMER" tuşlarına aynı anda basın. Uzaktan kumandadaki Nixie tüpü "SE" gösteriyor ise işlevden çıkmak için işlemi tekrarlayın.

TEMP ve TIMER düğmelerinin birleşimi: Yaklaşık 8 °C Isıtma fonksiyonu

8 °C Isıtma Fonksiyonunu başlatmak için HEAT modunda "TEMP" ve "TIMER" tuşlarına aynı anda basın "uzaktan kumandadaki Nixie tüpü "\$ " ve seçilen "8 °C" sıcaklığını gösterir. (46 °F eğer Fahrenheit uyarlanmış ise). İşlevden çıkmak için işlemi tekrarlayın.

Mode ve Turbo düğmelerinin birleşimi: Wifi Fonksiyonu

Sigma Comfort serisi modellerinde wifi fonksiyonu opsiyoneldir. Bu özellik kullanılmak istendiğinde klima ile birlikte ayrı olarak wifi kiti satın alınır. Montaj sırasında ayrıca iç ünite içerisinde ilgili kit kurulumu gerçekleştirilir. Wifi özelliğinden yararlanmak için kumanda üzerinde yer alan Mode ve Turbo tuşlarına aynı anda basılır.

Uzaktan Kumandadaki Pillerin Değiştirilmesi

1. Şekilde gösterildiği gibi işaretli uzaktan kumandanın arka tarafına "☐" basın ve ardından pil kutusunun kapağını ok yönünde itin.
2. İki adet 7 # (AAA 1.5V) kuru pili değiştirin ve "+" kutup ve "-" kutup konumlarının doğru olduğundan emin olun.
3. Pil kutusunun kapağını tekrar takın.

sinyal pil geri çıkarma Pil kutusu kapağı

Acil Durum Operasyonu

Uzaktan kumanda kaybolursa veya hasar görürse, klimayı açmak veya kapatmak için lütfen yardımcı düğmesini kullanın. Ayrıntılı işlem aşağıdaki gibidir: Klima açıldığında, otomatik modda çalışacaktır.

Otomatik düğmeye basmak için yalıtılmış nesneyi kullanın.

UYARI

■ Elektrik çarpmasını önlemek için klimayı temizlemeden önce klimayı kapatın ve gücü kesin.
■ Elektrik çarpmasını önlemek için klimayı suyla yıkamayın.
■ Klimayı temizlemek için uçucu sıvı kullanmayın.

İç Ünite Yüzeyi

İç ünitenin yüzeyi kirli olduğunda, silmek için yumuşak kuru bir bez veya ıslak bez kullanılması önerilir.

BİLDİRİ:

- Paneli temizlerken çıkarmayın.

Filtre Temizliği

1

Paneli açın

Paneli şekilde gösterildiği gibi belirli açıda çekin.

• Filtreyi temizlemek için toz tutucu veya su kullanın.
• Filtre çok kirliyse, temizlemek için suyu (45 °C altındaki) kullanın ve sonra kuru ve gölgeli bir yere koyun.

Filtreyi, resimde belirtildiği gibi çıkarın.

Filtreyi takın ve ardından panel kapağını sıkıca kapatın.

■ Filtre her üç ayda bir temizlenmelidir. Çalışma ortamında çok fazla toz varsa, temiz frekans artırılabilir.
■ Filtreyi çıkardıktan sonra, yaralanmaları önlemek için düğmelere dokunmayın.
■ Deformasyon veya yangın tehlikesini önlemek için filtreyi kurutmak için ateş veya saç kurutma makinesi kullanmayın.

BİLDİRİ: Kullanım sezonu öncesi kontrol / Kullanım sezonu sonrası kontrol

Genel olay analizi

Lütfen bakım istemeden önce aşağıdaki maddeleri kontrol edin. Arıza devam ediyorsa lütfen yerel satıcıya veya yetkili uzmanlara başvurun.

Olay Kontrol öğeleri Çözüm
İç ünite uzaktan kumandanın sinyalini alamıyor veya uzaktan kumandada herhangi bir işlem yok.	Ciddi bir şekilde karışıp karışmadığını kontrol edin (statik elektrik, sabit voltaj gibi)?	Fişi çekin. Yeniden takın fiş yaklaşık 3 dakika sonra takın ve tekrar üniteyi açın.
	Uzaktan kumandanın sinyal alma menzilinde olup olmadığı?	Sinyal alma aralığı 8m.
	Engellerin olup olmadığı?	Engelleri kaldırın.
	Uzaktan kumandanın alıcı pencereye mi işaret ettiği?	Uygun açıyı seçin ve uzaktan kumandayı iç ünitedeki alıcı penceresine doğrultun.
	Uzaktan kumandanın hassasiyeti düşük mü; ekran bulanık veya yok mu?	Pilleri kontrol edin. Pillerin gücü çok düşükse, lütfen bunları değiştirin.
	Uzaktan kumanda çalışırken görüntü yok mu?	Uzaktan kumandanın zarar görüp görmediğini kontrol edin. Görmüş ise, değiştirin.
	Odada floresan lamba var mı?	Uzaktan kumandayı iç üniteye yaklaştırın. Sonra yeniden deneyin.
	İç ünitenin hava girişi veya hava çıkışı engellenmiş mi?	Engelleri kaldırın.
	Isıtma modunda, iç ortam sıcaklığına ayarlanan sıcaklığa ulaşıldı mı?	Ayarlanan sıcaklığa ulaştıktan sonra, iç ünite hava üflemeyi durduracaktır.
	Isıtma modu yeni mi açıldı?	Soğuk havanın üflenmesini önlemek için, iç ünite birkaç dakika geciktikten sonra normal bir durumdur.
Klima calısmıyor	Güç arızası?	Güç kendine gelene kadar bekleyin.
	Priz gevşek mi? Prizi yeniden takın.
	Hava şalteri kapanıyor veya sigorta yanmış mı?	Hava anahtarını veya sigortayı değiştirme konusunda uzmana danışın.
	Kablo sisteminde arıza var mı?	Bir profesyonelden değiştirmesini isteyin.
	İşlem durduktan hemen sonra ünite yeniden başlatıldı mı?	3 dakika bekleyin ve sonra üniteyi tekrar açın.
	Uzaktan kumanda için fonksiyon ayarı doğru mudur?	Fonksiyonu yeniden başlatın.
İç ünite hava çıkısından bugu yayılmaktadır.	İç ortam sıcaklığı ve nemi yüksek mi?	Çünkü iç hava hızla soğutulur. Bir süre sonra, iç ortam sıcaklığı ve nemi azalacak ve buğu kaybolacaktır.
Sıcaklık ayarlanamaz.	Ünite otomatik modda mı çalışıyor?	Otomatik modda sıcaklık ayarlanamaz. Sıcaklığı ayarlamanız gerekiyorsa lütfen çalışma modunu değiştirin.
	Gerekli sıcaklık ayarlanan sıcaklık aralığını aşıyor mu?	Sıcaklık aralığını ayarlayın: 16 °C ~30 °C
Sogutma (Isıtma) etkisi iyi değildir.	Voltaj çok mu düşük?	Voltaj normale dönene kadar bekleyin.
	Filtre kirli mi?	Filtreyi temizleyin.
	Ayarlanan sıcaklık uygun aralıkta mı?	Sıcaklığı uygun aralığa ayarlayın.
	Kapı ve pencere açık mı?	Kapı ve pencereyi kapatın.
Yayılan kokular	Mobilya ve sigara gibi bir koku kaynağının olup olmadığını kontrol edin.	Koku kaynağını ortadan kaldırın ve filtreyi temizleyin.
Klima birden anormal biçimde çalışmaya basladı.	Yıldırım, kablosuz cihazlar gibi müdahaleler olup olmadığını kontrol edin.	Gücü kesin, gücü tekrar açın ve ardından cihazı tekrar açın.
Su akış sesi	Klima yeni açıldı veya kapandı mı?	Soğutucu sivının ünite içindeki akış sesidir ve bu normal bir olaydır.
Çatlama sesi	Klima yeni açıldı veya kapandı mı?	Bu, sıcaklık değişiminden dolayı panel veya diğer parçaların genişmesi ve / veya büzülmesinden kaynaklanan sürtünme sesidir.

Hata kodu

- Klimanın durumu anormal iken iç ünite üzerindeki sıcaklık göstergesi hata koduna görüntülemek için yanıp söner. Hata kodu tanımlamaları için lütfen aşağıdaki listeye bakınız.

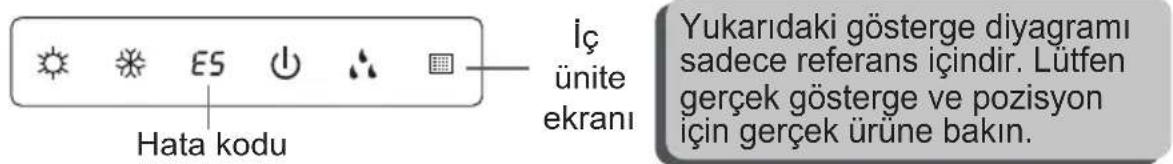

Hata kodu İç ünite ekranı Yukarıdaki gösterge diyagramı sadece referans içindir. Lütfen gerçek gösterge ve pozisyon için gerçek ürüne bakın.

Hata kodu	Arıza tespit
E5/E6/E8/U8/H3/H6	Bu ünite yeniden başlatıldıktan sonra giderilebilir.Eğer olmaz ise lütfen servis için kalifiye personellere danışın.
C5/F0/F1/F2	Lütfen servis için kalifiye profesyonellere danışın.

Not: Başka hata kodları varsa, lütfen servis için kalifiye uzmanlara başvurun.

UYARI

■ Aşağıdaki durumlar meydana gelirse lütfen klimayı kapatın ve gücü derhal kesin servis için satıcınız veya kalifiye profesyoneller ile iletişime geçin.

- Güç kablosu aşırı ısınmış veya hasar görmüş.

- Çalışma sırasında anormal bir ses vardır.

- Hava anahtarı sürekli kapanmaktadır.

- Klimadan yanık kokusu geliyor.

- Unitede kaçak söz konusudur.

■ Klimayı kendi başınıza tamir etmeyin veya düzeltmeyin. Eğer klima anormal koşullar altında çalışıyorsa arızaya, elektrik şoku veya yangın tehlikesine neden olabilir.

Kurulum ve bakım elemanı için yeterlilik şartı

• Soğutma sistemine dahil olan tüm iş adamları, yetkili kuruluş tarafından verilen geçerli sertifikaya ve bu endüstri tarafından tanınan soğutma sistemi ile ilgili yeterliliklere sahip olmalıdır. Cihazın bakımı ve onarımı için başka bir teknisyene ihtiyaç duyması halinde, yanıcı soğutucuyu kullanma yeterliliğini taşıyan kişi tarafından denetlenmelidir.
• Yalnızca ekipman üreticisinin önerdiği yöntemle onarılabilir.

Kurulum notları

• Klima, ateş yanan bir odada (ateş kaynağı, çalışan kömür gazı ürünleri, ısıtıcı gibi) ortamlarda kullanılamaz.
• Bağlantı borusunu delmek veya yakmak yasaktır. Klima, minimum oda alanından daha büyük bir odaya kurulmalıdır. Minimum oda alanı isim plakasında veya aşağıdaki tabloda gösterilir.
• Sızıntı testi kurulumdan sonra bir zorunluluktur.

tablo a - Minimum oda alanı ( m 2)

Minimum oda alanı (m2)	Yük miktarı (kg)	≤1.2	1.31	4 1.5	1.6	1.7	1.8	1.9	2 2.1	2.2	2.32.4	2.5
	zemin lokasyonu	/	14.5	16.8	19.3	22	24.8	27.8	31	34.3	37.8	41.5	45.4	49.4	53.6
	pencere montajı	/	5.2	6.1	7	7.9	8.9	10	11.2	12.4	13.6	15	16.3	17.8	19.3
	duvar montajı	/	1.6	1.9	2.1	2.4	2.8	3.1	3.4	3.8	4.2	4.6	5	5.5	6
	tavan montajı	/	1.1	1.3	1.4	1.6	1.8	2.1	2.3	2.6	2.8	3.1	3.4	3.7	4

Bakım notları

• Bakım alanının veya oda alanının isim levhasının gereksinimlerini karşılayıp karşılamadığını kontrol edin.
• Sadece isim levhasının gereksinimlerini karşılayan odalarda çalıştırılabilir.
• Bakım alanının iyi havalandırılıp havalandırılmadığını kontrol edin.
• İşlem süresince sürekli havalandırma durumu korunmalıdır. Bakım alanında yangın kaynağı veya potansiyel yangın kaynağı olup olmadığını kontrol edin.
• Bakım alanında çıplak alev yasaktır; ve "sigara içilmez" uyarı levhası asılmalıdır.
• Cihaz işaretinin iyi durumda olup olmadığını kontrol ediniz.
• Belirsiz veya hasarlı uyarı işaretini değiştirin.

Kaynak

- Bakım sürecinde soğutucu sistem borularını kesmeniz veya kaynaklamanız gerekirse, lütfen aşağıdaki adımları izleyin:

a. Üniteyi kapatın ve güç kaynağını kesin
b. Soğutucu akışkanı ortadan kaldırın
c. Vakumlama
d. N2 gaz ile temizleyin.
e. Kesim veya kaynak
f. Kaynak için servis noktasına geri götürün

• Soğutucu akışkan, özel depolama tankına geri dönüştürülmelidir.
• Vakum pompasının çıkışının yakınında açık ateş olmadığından ve iyi havalandırıldığından emin olun.

Soğutucu akışkan doldurma

• R32 için özel soğutucu doldurma cihazlarını kullanın. Farklı soğutucu akışkan türlerinin birbirleriyle kirlenmediğinden emin olun.
  Soğutucu deposu, soğutucu dolumu sırasında dik tutulmalıdır. Doldurma tamamlandıktan sonra (ya da tamamlamadıysanız) etiketi sisteme yapıştırın. Aşırı doldurmayın.
• Doldurma tamamlandıktan sonra, test çalıştırılmadan önce lütfen kaçak tespitini yapın; Kaçak tespitinde başka bir kaçak tespit işlemi yapılmalıdır.

Nakliye ve depolama için güvenlik talimatları

• Lütfen konteyneri boşaltmadan ve açmadan önce kontrol etmek için yanıcı gaz dedektörünü kullanın.
• Yangın kaynağı bulunmamalıdır ve sigara içilmez.
• Yerel kural ve kanunlar uyarınca.

Tavana olan boşluk En az 15cm En az 15cm Duvara olan boşluk En az 15 cm Duvara olan boşluk En az 300cm Engel için boşluk Zemine olan boşluk En az 250cm

Güvenliği sağlamak için, lütfen aşağıdaki önlemlere dikkat edin.

⚠️ Uyarı

- Uniteyi kurarken ya da yer değiştirirken, soğutucu akışkan devresini havadan ya da belirtilen soğutucu madde dışındaki maddelerden uzak tuttuğunuzdan emin olun.

Soğutucu akışkan devresinde herhangi bir hava ya da başka yabancı madde bulunması, sistem basıncının yükselmesine ya da kompresörün yırtılmasına ve yaralanmaya neden olur.

- Bu üniteyi kurarken ya da taşırken, isim plakasına ya da vasıfsız soğutucuya uygun olmayan soğutucuyu şarj etmeyin.

Aksi halde anormal çalışmaya, yanlış harekete, mekanik arızaya ve hatta seri güvenlik kazasına neden olabilir.

- Ünitenin yerini değiştirirken veya onarırken soğutucunun geri kazanılması gerektiğinide, ünitenin soğutma modunda çalıştiğından emin olun.

Ardından, kanadı yüksek basınç tarafından (sıvı kanadı) tamamen kapatın. 30-40 saniye sonra, vanayı düşük basınç tarafından (gaz vanası) tamamen kapatın, birimi hemen durdurun ve gücü kesin. Lütfen soğutucu geri kazanma süresinin 1 dakikayı geçmemesi gerektiğini unutmayın.

Soğutucu akışkanın geri kazanılması çok zaman alırsa, hava emilebilir ve basınç yükselmesine veya kompresörün yırtılmasına neden olarak yaralanmaya neden olabilir.

- Soğutucu gaz geri kazanımı sırasında, bağlantı borusunu sökmeden önce sıvı vanası ve gaz vanasının tamamen kapalı olduğundan ve enerjinin kesildiğinden emin olun.

Stop vanası açıldığında ve bağlantı borusu henüz bağlanmadığında kompresör çalışmaya başlarsa, hava emilir ve basınç yükselmesine veya kompresörün yırtılmasına ve yaralanmaya neden olur.

- Üniteyi kurarken, kompresör çalışmaya başlamadan önce bağlantı borusunun sağlam bir şekilde bağlandığından emin olun.

Stop vanası açıldığında ve bağlantı borusu henüz bağlanmadığında kompresör çalışmaya başlarsa, hava emilir ve basınç yükselmesine veya kompresörün yırtılmasına ve yaralanmaya neden olur.

- Uniteyi, sızıntı yapan aşındırıcı gazların veya yanıcı gazların olabileceği bir yere monte etmeyi yasaklayın.

Ünite etrafında gaz kaçağı varsa, patlamaya ve diğer kazalara neden olabilir.

- Elektrik bağlantıları için uzatma kablosu kullanmayın. Elektrik kablosu yeterince uzun değilse, lütfen yetkili bir yerel servis merkezine başvurun ve uygun bir elektrik kablosu isteyin.

Kötü bağlantılar elektrik çarpmasına veya yangına neden olabilir.

- İç ve dış üniteler arasındaki elektrik bağlantıları için belirtilen kablo türlerini kullanın. Kabloları, kıskaçları harici gerilmelere maruz kalmayacak şekilde sıkıca tutturun.

Yetersiz kapasiteye, yanlış kablo bağlantılarına ve güvenli olmayan kablo terminallerine sahip elektrik kabloları elektrik çarpmasına veya yangına neden olabilir.

1 Seviye ölçer 2 Tornavida 3 Darbeli matkap
4 Matkap başlığı 5 Boru	Genişletici 6 Tork anahtarı
7 Açık uçlu anahtar 8 Boru kesici 9 Sızıntı dedektörü
10 Vakumlu pompa 11 Basınç ölçer 12 Çok amaçlı ölçer
		14 Mezura13 İç altıgen anahtar

Not:

• Lütfen kurulum için yerel satıcınız ile iletisime geçiniz.
• Kalitesiz güç kablosu kullanmayın.

Kurulum Yeri Seçimi

Temel gereksinim

Üniteyi aşağıdaki yerlere monte etmek arızaya neden olabilir. Kaçınılmaz ise, lütfen yerel satıcıya danışın:

1. Güçlü ısı kaynakları, buharlar, yanıcı veya patlayıcı gaz veya havada yayılan uçucu cisimler bulunan yer.
2. Yüksek frekanslı cihazların olduğu (kaynak makinesi, tıbbi malzeme gibi) yerler.
3. Kıyı bölgesine yakın bir yer.
4. Havada yağ veya duman bulunan yer.
5. Sülfürlü gaz içeren yer.
6. Özel şartlara sahip diğer yerler.
7. Cihaz çamaşırlara monte edilmemelidir.
8. Kararsız veya itici taban yapısına (kamyon gibi) veya aşındırıcı ortama (kimyasal fabrika gibi) kurulmasına izin verilmez.

İç Ünite

1. Hava girişinin yakınında engel olmamalıdır.
2. Yoğuşma suyunun kolayca dağılabileceği ve diğer insanları etkilemeyeceği bir yer seçin.
3. Dış üniteyi bağlamak için ve elektrik prizinin yakınında uygun bir yer seçin.
4. Çocukların ulaşamayacağı bir yer seçin.
5. Konum, iç ünitenin ağırlığına dayanabilmeli ve ses ve titreşimi arttırmamalıdır.
6. Cihaz yerden 2.5m yukarıda monte edilmelidir.
7. İç üniteyi doğrudan elektrikli cihazın üzerine monte etmeyin.
8. Lütfen flüoresan lambalardan uzak durmak için elinizden gelenin en iyisini yapın.

Güvenlik önlemi

1. Üniteyi kurarken elektrik güvenliği düzenlemelerine uyulmalıdır. hava anahtarı.
2. Yerel güvenlik düzenlemelerine göre, nitelikli bir güç kaynağı devresi ve hava anahtarı kullanın.
3. Güç kaynağının klima gereksinimi ile eşleştiginden emin olun. Kararsız güç kaynağı veya yanlış kablolama veya arıza. Klimayı kullanmadan önce lütfen uygun güç kaynağı kablolarını takın.
4. Cereyanlı kabloyu, nötr kabloyu ve elektrik prizinin topraklama kablosunu uygun şekilde bağlayın.
5. Elektrik ve güvenlik ile ilgili herhangi bir çalışmaya devam etmeden önce güç kaynağıni kesdiğinizden emin olun. Elektrik fişi olan modellerde, kurulumdan sonra fisin ulaşılabilir olduğundan emin olun.
6. Kurulumu bitirmeden önce gücü kesmeyin.
7. Elektrik kablosu hasar gördüğünde, tehlikeyi önlemek için üretici, servis temsilcisi veya yetkili kişiler tarafından değiştirilmelidir.
8. Soğutucu akışkan devresinin sıcaklığı yüksek olacaktır, lütfen ara bağlantı kablosunu bakır borudan uzak tutun.
9. Cihaz, ulusal kablolama yönetmeliklerine uygun olarak monte edilmelidir.
10. Cihaz, X m²'den daha büyük zemin alanına sahip bir odaya kurulmalı, çalıştırılmalı ve depolanmalıdır. (Lütfen Alan X için "Yanıcı Soğutucu Soğutucu Güvenliği Çalışma" bölümündeki "a" tablosuna bakın.)

Lütfen ünitenin yanıcı gaz R32 ile dolu olduğunu unutmayın. Ünitenin uygunsuz şekilde muamele görmesi, insan ve malzemenin ciddi şekilde zarar görmesi riskini içerir. Bu soğutucuya ilişkin detaylar “soğutucu” bölümünde bulunmaktadır

Topraklama gereksinimi

1. Klima elektrikli cihaz sınıfına girmektedir. Bir uzman tarafından özel topraklama cihazıyla düzgün şekilde topraklanmalıdır. Lütfen her zaman etkili bir şekilde topraklandığından emin olun, aksi taktirde elektrik çarpmasına neden olabilir.
2. Klimadaki sarı-yeşil tel, başka amaçlar için kullanılamayan topraklama telidir.
3. Topraklama direnci, ulusal elektrik güvenliği yönetmeliklerine uygun olmalıdır.
4. Cihaz, fişe erişilebilecek şekilde konumlandırılmalıdır.
5. Tüm kutuplarda en az 3 mm'lik bir temas mesafesine sahip olan tüm kutupların bağlantısını kesen bir anahtar, sabit kablolarla bağlanmalıdır.

Birinci adım: kurulum yerini seçme

Kurulum yerini müşteriye önerin ve ardından müşteriye doğrulayın.

İkinci adım: duvara montaj çerçevesini takın

1. Duvara montaj çerçevesini duvara asın; seviye ölçer ile yatay konumda ayarlayın ve sonra duvara vida sabitleme deliklerini işaret edin.
2. Duvardaki vida sabitleme deliklerini darbeli matkapla delin (matkap kafasının özelliği plastik venleşme parçacığıyla aynı olmalıdır) ve ardından plastik venleşme parçacıklarını deliklere doldurun.
3. Duvara montaj çerçevesini, vidalarla (ST4.2X25TA) vidalarla duvara sabitleyin ve ardından çerçeveyi çekerek çerçevenin sıkıca takılıp takılmadığını kontrol edin. Plastik genişme parçacığı gevşekse, lütfen yakındaki başka bir sabitleme deliği açın.

Üçüncü adım: boru hattını açın

1. Çıkış deliğinin yönüne göre boru deliğinin konumunu seçin. Boru deliğinin konumu, aşağıda gösterildiği gibi duvara monteli çerçeveden biraz daha düşük olmalıdır.

Duvar Yukarı daki duvara olan boşluk 150mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan boşluk 150mm Sol Φ55mm Sağ Φ55mm (Arka borulama deligi) (Arka borulama deligi)

AAD:AAB:

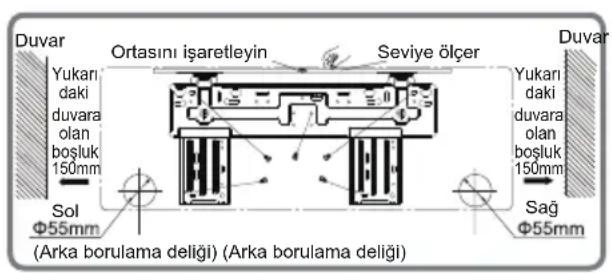

Duvar Yukarı daki duvara olan bosluk 150mm Sol Φ55mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan bosluk 150mm Sağ Φ55mm (Arka borulama deliği) (Arka borulama deliği)

AAE:

Duvar Yukarı daki duvara olan bosluk 150mm Ortasını işaretleyin Seviye ölçer Duvar Yukarı daki duvara olan bosluk 150mm Sol Φ70mm Sağ Φ70mm (Arka borulama deliği)

Not: Lütfen, duvara monte edilen plakaya göre ilgili montaj boyutlu çizimini seçin.

1. Seçilen çıkış borusu konumunda Φ55 veya Φ70 çapında bir boru deliği açın. Düzgün bir şekilde tahliye etmek için, duvardaki boru deliğini 5-10 derecelik bir eğimle dışa doğru hafifçe aşağı doğru eğin.

Not:

• Tozun önlenmesine dikkat edin ve deliği açarken ilgili güvenlik önlemlerini alın.
• Plastik genleşme parçacıkları temin edilmemiştir ve yerel olarak satın alınmalıdır.

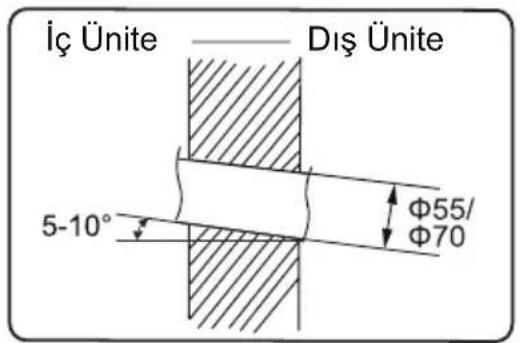

İç Ünite Diş Ünite 5-10° Φ55/ Φ70

Dördüncü adım: çıkış borusu

1. Boru sağ, arka sağ, sol veya arka sola doğru açılabilir.

sag arka sag sol arka sol

1. Boruyu soldan veya sağdan dışarı doğru seçerken, lütfen alt kasadaki ilgili deliği kesin.

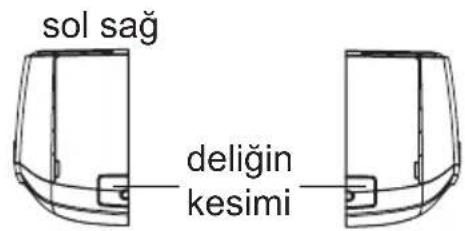

sol sağ deliğin kesimi

Beşinci adım: İç ünite borusunu bağlayın

1. Boru ek yerini ilgili göbeğe doğru yönlendirin.
2. Bağlantı somununun elle önceden sıkılması.

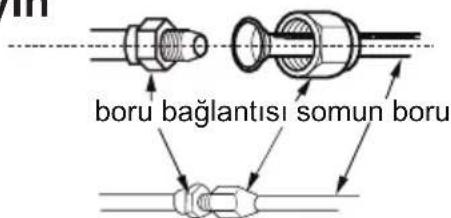

boru bağlantısı somun boru

1. Aşağıdaki sayfaya bakarak tork kuvvetini ayarlayın. Açık uçlu anahtarı, boru bağlantısına yerleştirin ve tork anahtarını somun somununa yerleştirin. Bağlantı somununu tork anahtarıyla sıkın.

Açık uçlu anahtar somun boru tork anahtarı iç mekan borusu

Altigen somun çapı	Sıkma torku (N.m)
Φ 6	15~20
Φ 9.52	30~40
Φ 12	45~55
Φ 16	60~65
Φ 19	70~75

1. İç boruyu ve bağlantı borusunun bağlantısını izolasyon borusu ile sarın ve ardından bantla sarın.

yalıtım borusu

Altıncı adım: tahliye hortumunu takın

1. Tahliye hortumunu iç ünitenin çıkış borusuna bağlayın.

2. Eklemi bantla bağlayın.

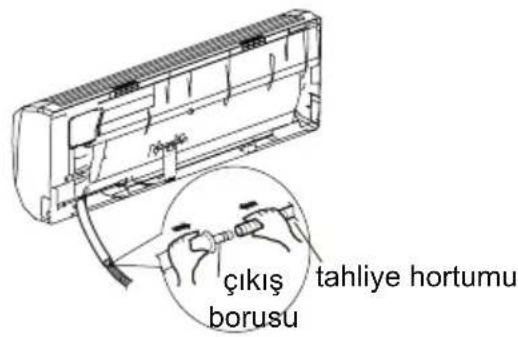

tahliye hortumu çıkış borusu bant

çıkış borusu tahliye hortumu

Not:

• Yoğuşmayı önlemek için iç boşaltma hortumuna izolasyon borusu ekleyin.
• Plastik genleşme parçacıkları temin edilmemiştir.

tahliye hortumu yalıtım borusu

Yedinci adım: İç ünite kablosunu bağlayın

1. Paneli açın, kablo kapağının üzerindeki vidayı çıkarın ve ardından kapağı çıkarın.
2. Güç bağlantı kablosunu iç ünitenin arkasındaki kablo geçiş deliğinden geçirin ve ardından ön taraftan dışarı çekin.
3. Tel klipsi çıkarın; güç bağlantı kablosunu kablo terminaline renge göre bağlayın; vidayı sıkın ve ardından güç bağlantı kablosunu tel klipsle sabitleyin.

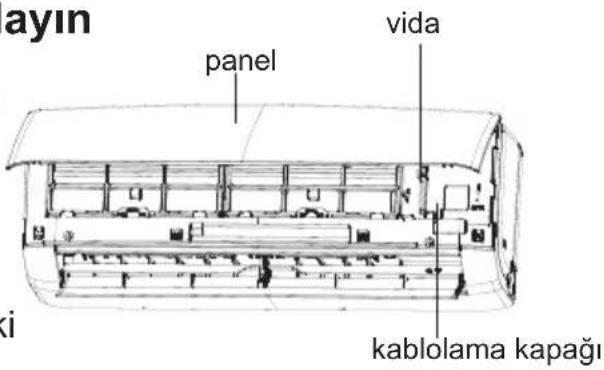

ayin panel vida kablolama kapağı

N(1) 2 3 mavi siyah rengi sarı-kahye yeşil yeşil

Dış ünite bağlantısı

09、12K:

N(1) 2 3 mavi siyah rengi sari-kahve

Diş ünite

1. Paneli açın, kablo kapağının üzerindeki vidayı çıkarın ve ardından kapağı çıkarın.
2. Paneli kapatın.

Not:

• Tüm iç ünite ve dış ünite kabloları bir uzman tarafından bağlanmalıdır. Yeni bir tane için. Kabloyu kendiniz uzatmaktan kaçının.
• Güç bağlantı kablosunun uzunluğu yetersizse, lütfen yenisi için tedarikçiyle iletişime geçin. Kabloyu kendiniz uzatmaktan kaçının.
• Fişli klima için, kurulum tamamlandıktan sonra fişe ulaşılabilir olmalıdır.
• Fişsiz klima için bir hava şalteri monte edilmelidir. Hava şalteri her kutupta parçalı olmalı ve temas ayırma mesafesi 3 mm'den fazla olmalıdır.

Sekizinci adım: boruyu bağlayın

1. Bağlantı borusunu, güç kablosunu ve tahliye hortumunu bantla bağlayın.

iç mekan gaz borusu bant iç mekan ve diş mekan güç sıvı boru tahliye hortumu

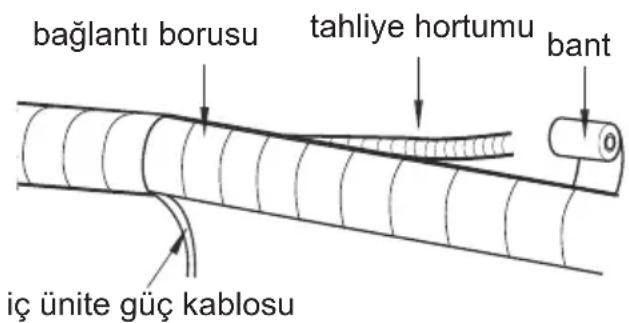

1. Bağlarken montaj için belirli bir miktarda boşaltma hortumu ve elektrik kablosu ayırın. Belirli bir dereceye kadar bağlarken, iç gücü ve ardından boşaltma hortumunu ayırın.

bağlantı borusu tahliye hortumu bant iç ünite güç kablosu

1. Eşit olarak bağlayın.
2. Sıvı borusu ve gaz borusu sonunda ayrı ayrı bağlanmalıdır.

Not:

• Güç kablosu ve kontrol kablosu çarpılamıyor veya dolanamıyor.
• Boşaltma hortumu alttan bağlanmalıdır.

Dokuzuncu adım: iç üniteyi asmak

1. Bağlı boruları duvar borusuna koyun ve daha sonra duvar deliğinden geçirmelerini sağlayın.
2. İç üniteyi duvara montaj çerçevesine asın.
3. Borular ve duvar deliği arasındaki boşluğu sızdırmazlık zamkıyla doldurun.
4. Duvar borusunu sabitleyin.
5. İç ünitenin sağlam bir şekilde takıldığından ve duvara kapalı olduğundan emin olun.

iç ünite duvar borusu diş ünite sizdirmazlık zamki

üst kanca alt kanca duvar montaj çerçevesi

Not:

- Tıkanmayı önlemek için drenaj hortumunu aşırı derecede bükmeyin.

- Kurulumu tamamladıktan sonra aşağıdaki gereksinimlere göre kontrol edin.

Kontrol edilecek öğeler Muhtemel arıza
Ünite sağlam bir şekilde takılmış mı?	Ünite düşebilir, sallanabilir veya ses çıkarabilir.
Soğutucu sızıntısı testini yaptınız mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Boru hattının ısı yalıtımı yeterli mi?	Yoğuşmaya ve suyun damlamasına neden olabilir.
Su iyi tahliye ediliyor mu?	Yoğuşmaya ve suyun damlamasına neden olabilir.
Güç kaynağının voltajı isim plakasında belirtilen gerilime göre mi?	Arızaya veya parçaların zarar görmesine neden olabilir.
Elektrik tesisatı ve boru hattı doğru takılmış mı?	Arızaya veya parçaların zarar görmesine neden olabilir.
Ünite sağlam bir şekilde topraklanmış mı?	Elektrik kaçağına neden olabilir.
Güç kablosu teknik özellikleri takip ediyor mu?	Arızaya veya parçaların zarar görmesine neden olabilir.
Hava girişinde ve çıkışında herhangi bir engel var mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Kurulum sırasında oluşan toz ve çeşitli eşyalar kaldırıldı mı?	Arızaya veya parçaların zarar görmesine neden olabilir.
Bağlantı borusunun gaz vanası ve sıvı vanası tamamen açık mı?	Yetersiz soğutma (ısıtma) kapasitesine neden olabilir.
Boru deliğinin girişi ve çıkışı kaplanmış mı?	Yetersiz soğutma (ısıtma) kapasitesine veya atık elektriğe neden olabilir.

Test işlemi

1. Test işleminin hazırlanması

• Müşteri klimayı onaylar.
• Müşteriye klima için önemli notları belirtin.

2. Test işlemi yöntemi

• Gücü kapatın, işlemi başlatmak için uzaktan kumandadaki ON / OFF düğmesine basın.
• İşlemin normal olup olmadığını kontrol etmek için OTOMATİK, SOĞUTMA, NEM ALMA, FAN ve ISITMA'yı seçmek için MODE düğmesine basın.
• Ortam sıcaklığı 16 °C'den düşükse, klima soğutmaya başlayamaz.

İTHALATÇI FIRMA : Teknosa İç ve Dış Ticaret A.Ş.

Barbaros Mahallesi, Mor Sümbül Sok. No:7/3F 1-18

Nida Kule Ataşehir Güney, 34746 Ataşehir / İstanbul

Telefonu: 0 216 468 36 36 Faks: 0 216 478 58 11

Turkiye, nin iklimendirme Merkezi i.klimsA

Uretici veya İthalatci Firmannı:

- Tamirjin mumukun olmadiğinin, yetkil seris istasyonu, satici, urticli veya İthalatci tarifirdan bir raporla belülremesi durumlarında; tüketici malin bedel İadeşini, aylp

- Garanti suresi içinde terkar azızalması, - Tamiri için gerkeken azami surnenin aşılması,

5) Tuketicinin, Ucrtesiz onarım hakkini kullanması halinde maquin;

hakkınl kullanmazindan mittesisten sorumludur.

etemesiszin maihin onarimini yapmak veya yaptirmakla yakumludur. Uzbekic, ucreriz onarım hakikin urletici veya iltalatıya karsi da kullabilir. Satici, urletici ve iltalatı kitetinin bu

(4) Treeticlin du hakardan ucrstez onarim hakkini seçmesi durumunda satici; Şiglik masrati, değişleren parca bedeli yu da başka herhangi bir ad alinda hıkrı ucret talep

G-Satlanin ayıpsz bir mişli ile değişirülmesini isteme, haklarından birini kullanabilir.

b- Şatış bedelinden indirim isteme, c- Ucrsetiz onarılmasini isteme,

a- Sözleşmeden domme,

3) Main aylu olugunun analismasi durumunda tuketik, 6502 salyi tuketikin Korumasi

oranında bedet indirlimini veya imkan varsa malin aypisz misi le değişirimesi satician talep edebilir. Saici, tuketicinin talebini reddedemez. Bu talebin yerine gelirilmemesi durumunda satici. Urefizi ve ibalajati mitesilesen scrumludur.
8) Türkici, garantiden dengan hakarimin kullanimasi ile ilgili olarakエネルギーk yusmaxzkılarda yerleşim yerimin bulundugu veya suketici ischemiin kapitalgi yerdeki Türketi Hakeh Heyeti ne veya Tuketici Makkemesi'ne basvazabilir. 9) Satici tarifindan bu Garanti Belgestinin verilmemesi durumunda, suketici Gümruk
arizalar garantı kıpsamlı dışındarı.
71 Matin kullanma kluvezunda yer alen husstlara aykır kullanlmasindan kaynaklan İğersinide azizalaması durumunda, tamirde geçen süre garantı sürsine elkenir.
hainde, urticli veya illetatici; malin famiri temamlanlcayea kadar, denzer ozetuklerle sahip baska bir mai tuketiclin kullanimna tahsis etmek zorundair. Malin garanti si
teslim tarihiniden ibibaren baskar: Małun arızasının 10 is günü içerisinde}/{darlelememesi}
yegemez. Bu surre, garanti sursei icerinde mala iuskin arizanin yetkil servis istysonyna vaya satiya bilirimi tarihinde, garanti suresi diversa ise malin yetkil servis istysonyna
(6) Maiin tamir suresi 20 is guanu, bink otomobil ve kamyoneter için ise 30 is gununu
geführlememesi durumunda salici, urletici ve inhalatçı muteselisten sorumludur.
saticdan talep edebilir. Satici, tuketicinin talebini reddedemez. Bu talebin yerine
oranında bedel indirlimini veya imkan varsa malın ayıpsz misti ile değiştırılmışin

Garanti Belgesi

A M ! 7 K

VWDIS

SIGMA

Garanti Belgesi

Sigma marka klimanın kullanmakılavuzunda gösterildiği şekildekullanılması ve Teknosa'nın yetkili kıldığıservis personeli dışındaki şahıslartarafından bakım onarım veya başbakir nedenle müdahale edilmemiş olması şartıyla, bütün parçaları dahil olmaküzere tamamen malzeme, işçilik vemontaj hatalarına karşı; teslim tarihindenitibaren 3 (ÜÇ) YIL SÜRE İLE GARANTİEDİLMİŞTİR. Garanti kapsamı içindeyapılan işlemler için işçilik masrafi,değiştirilen parça bedeli ya da başka bir adaltında hiçbir ücret kabul edilmeyecektir.Garanti süresi içerisinde yapılacakonarımlarda geçen süre garanti süresineilave edilir. Tamir süresi en fazla 20 işgünüdür. Bu süre mamulün yetkili servisatölyelerimize, yetkili servis atölyelerimizinbulunmaması durumunda malın satıcısı,bayi, acentası, temsilciliği, ithalatçısı veyaimalatçısından birisine bildirim tarihinden

ile değiştirilecek parçaların saptaması tamamen firmamıza aittir. Arızanın giderilmesi ürünün bulunduğu yerde veyayetkili servis atölyelerinde yapılabilir.Müşterimizin buna onayı şarttır. Ürünün teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisindeayını arızayı, dörtten fazla tekrarlaması veyafarklı arızaların garanti süresi içinde altıdanfazla ortaya çıkması sonucu üründenyararlanamamanın süreklilik kazanması,tamiri için gereken azami sürenin aşılması,yetkili servis atölyelerinin mevcutolmaması halinde sırasıyla yetkili satıcısı,bayi acentası, temsilciliği, ithalatçısı veyaimalatçısından birisinin düzenleyeceği raporlaarızanın giderilmesinin mümkünbulunmadığının belirlenmesi durumlarındaücretsiz olarak değiştirme işlemi yapılacaktır.Garanti Belgesi ile ilgili olarak çıkabileceği sorunlar için T.C Gümrük ve Ticaret Bakanlığı

ÜrününCinsi : KlimaMarkası : SigmaModeli :Bandrol ve Seri No :Azami Tamir Süresi :Garanti Süresi : 3 yılMüşteri Adı Soyadı :Satıcı FirmanınUnvanı :Adresi :Telefonu :Faks :E-posta :Fatura Tarih ve Sayısı :Teslim Tarihi ve Yeri :Yetkilinin İmzası :Firmanın Kaşesi :

Perakende & Bayi - Satış ve Operasyon Genel Müdür Yardımcısı

Teknosa Genel Müdürü

TEKNOSA I VE DIB TICARET A.S. Teknog Plas Befekir U. 147-8 Sehmycefei 34734 ISTANBU. Tel: [phone] Faks: 0 216 478 58 11 Bunk Muslafhir V. U. 836 U14 6352

Ürünün

Satici Firmanın

Tüketicinin Korunması ve Piyasa Gözetimi
Genel Müdürlüğü'ne başvurabilir. Bu
Garanti Belgesi'nin kullanılmasına Garanti
Belgesi uygulama esaslarına dair tebliğ
uyarınca T.C. Gümrük ve Ticaret Bakanlığı
Tüketicinin Korunması be Piyasa Gözetimi
Genel Müdürlüğü tarafından izin verilmiştir.

Sıcaksa Soğuksa İklim SA Türkiye'nin İklimlendirme Merkezi

iklimSA

Türkiye'nin İklimlendirme Merkezi

iklimsa.com

4445546

i k l i m
