KULLANIM KILAVUZU TK2 1070 I TEKA

TAMBURLU OTOMATİK ÇAMAŞIR MAKİNASI

TK2 1280 I & TK2 1070 I

KULLANMA KILAVUZU

Güvenliğiniz için, bu kılavuzda yer alan bu işarete sahip tüm talimatlara özenle uyulmalıdır.

iMHA

Sorumluluk sahibi bir satıcı olarak, çevremize özen gösteriyoruz. Bu yüzden, sizi de ürün ve paketleme malzemelerinizi doğru şekilde imha etmenizi tavsiye ediyoruz.

Böylece, doğal kaynakların korunmasına katkıda bulunabilir ve sağlığa ve çevreye yararlı bir geri dönüşüm sağlayabilirsiniz.

Bu ürünü ve paketleri yerel kanun ve yönetmeliklere göre imha ediniz. Bu ürün elektronik bileşenler içerldiğinden, ürün ve aksesuarları kullanım ömürleri sona erdiginde evsel atıklardan ayrı bir şekilde imha edilmelidir.

Ürünlerin imhası ve geri dönüşüm konusunda yerel yetkililer ile irtibata geçiniz. Ürün ve paketleri geri dönüşüm için yerel toplama noktasına götürülmelidir. Bazı toplama noktaları ürünleri ücretsiz olarak kabul etmektedir.

Bu kılavuzda ürün geliştirmeden dolayı doğabilecek küçük hatalarla ilgili verdiğimiz rahatsızlıktan dolayı özür dileriz.

ANA PARÇALAR

TEKA ÜRÜNÜ SATIN ALDIĞINIZ İÇİN TEŞEKKÜR EDERİZ.

Bu cihazı kullanmadan önce, lütfen bu talimatları dikkatlice okuyunuz. Bu talimatlar, cihazınızdan en iyi şekilde yararlanabilmeniz için size önemli bilgiler verecek olup, güvenli ve uygun bir kurulum ile birlikte kullanım ve bakım hakkında sizi yönlendirecektir.

Bu kılavuzu uygun bir yerde muhafaza ederek, cihazın güvenli ve uygun bir şekilde kullanımı için kullanınız.

Eğer cihazı satmaya, başkasına vermeye ya da taşınırken önceki evinizde bırakmaya karar verirseniz, cihaz ve güvenlik önlemleri ile yeni sahibi bilgi edinene kadar bu kılavuzu ilgili kişilere teslim ediniz.

AKSESUARLAR

Bu listeye göre aksesuarları ve içindekileri kontrol ediniz:

1 adet hortum

1 adet su tahliye hortumu desteği

1 adet kullanma kilavuzu

4 adet körleme tapası

1 adet garanti belgesi

HAZIRLIK

MAKİNANIN HAZIRLANMASI

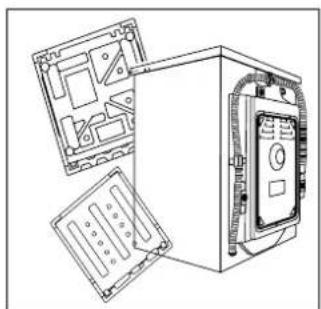

Strafor plakalar dahil tüm paketleme malzemelerini karışıklığı önlemek için ortadan kaldırınız. Paketi açtıktan sonra, plastik paket ve makina deliklerinde su damlaları olabilir. Bu durum normaldir ve fabrikada yapılan su testlerinden kaynaklanan bir olaydır.

AÇIKLAMA

Bu şekil, henüz satın almış olduğunuz çamaşır makinasından teknik değişikliklerden dolayı çok az farklılık içerebilir.

Kontrol Paneli Kapı kilidi Üst panel Kapak Güç düğmesi Deterjan gözü Filtre kapağı Tahliye hortumu Su alma valfi Güç kablosu Arka kapak vidaları Arka kapak Nakliye kilitleri T3 S1 T4 S2 S4 T1 T2 S3

GÜVENLİK TALİMATLARI

CİHAZI İLK KEZ ÇALIŞTIRMADAN ÖNCE

YAPILMASI GEREKENLER YAPILMAMASI GEREKENLER

Nakliye kilidinin çıkartıldığından emin olunuz.
Güç temini için ayrı bir topraklanmış priz kullanınız.
Fişin, prize erdiginden emin olunuz.
Güç desteğini çıkartırken elektrik kablosunu değil, prizi tutunuz.
Güç devresindeki sigortaların 15A olduğundan emin olunuz.
Plastik ve kauçuk bileşenlerin zarar görmesini önlemek için ısı kaynağı veya güneş ışığından uzak tutunuz.
Güç kablosunun cihazın altına sıkışmadığından emin olunuz ve güç kablosunun zarar görmemesine dikkat ediniz.
Hortum bağlantılarının sıkı ve su süzdırmıyor olduğundan emin olunuz. Bağlantılar gevşek veya sizıntı varsa, suyu kapatınız ve yeniden sıkınız. Hortumlar düzgün sıkılana kadar çamaşır makinasını kullanmayınız.

Çıplak ayak veya ıslak ya da nemli el ve ayaklarla bu cihaza dokunmayınız ve kullanmayınız.

Yanıcı veya kuru temizlik maddeleri kullanmayınız.

Cihazın yakın çevresinde yanıcı spreyler kullanmayınız.

Yarıcı gaz olması halinde, derhal cihazın fişine dokunmayınız.

Cihaz ve paket malzemeleri ile çocukların ve özürlü kişilerin oynamasına izin vermeyiniz.

Cihazı, nemden uzak veya lavabo yanı ya da altı gibi su sızıntısına maruz kalabilecek yerlere koymayınız. Su sızıntısı olması halinde, makinanın kendiliğinden kuruması için bırakınız.

Çamaşır makinası doğrudan halı üstüne veya duvar ya da mobilya yakınına koymayınız.

CİHAZIN GÜNLÜK KULLANIMINDA

YAPILMASI GEREKENLER YAPILMAMASI GEREKENLER

☑ Takılma riskine karşı fermuar ve gevşek düğmeleri ilikleyiniz. Gerekirse, küçük parçaları bir file ya da yastık içine koyunuz.
Her yıkama programından sonra makınayı kapatınız ve elektrik tasarrufu ve güvenliğiniz için fişten çekiniz. Makina deliğinin altı kısmını siliniz.
Makina kullanılmadığı zamanlarda koku oluşumunu engellemek için kapağını hafif aralık bırakınız.
Güç kablosunun hasar görmesi halinde sadece imalatçı, servisleri ve diğer yetkili şahıslara tarafından değiştirtiniz.
Fiziksel, duyuşsal veya zihinsel yetersizliği olan, gözetimsiz yeterli bilgi ve beceri sahibi olmayan ve güvenilğinden sorumlu kimse olmadığı takdirde cihazın kullanılmasına izin vermeyiniz.
Çocukların cihazla oynamadığından emin olunuz.

Yıkama işlemi esnasında, kapağa dokunmayınız. Sıcak olabilir.

Ağır nesneleri veya ısı kaynaklarını ya da nemli eşyaları cihazın üzerine koymayınız.

Köpük, kauçuk veya sünger benzeri malzemeleri sıcak yıkamayınız.

Yıkama esnasında deterjan gözünü açmayınız.

Kapağı açmak için zorlamayınız. Kapak kendinden kilit sistemine sahiptir ve yıkama işlemi tamamlandıktan kısa süre sonra açılacaktır.

Makina deliğinin üzerinde su seviyesi görünüyorsa, kapağı açmayınız. İçindeki nemin hapsolmaması için, çamaşır makinasını plastik örtü ile kaplamayınız.

KURULUM

NAKLIYE KİLİTLERİNİN ÇIKARTILMASI

Nakliye kilitleri, nakliye işlemi esnasında çamaşır makinasının içindeki anti-titreşim bileşenlerini sabitlemek için tasarlanmıştır.

1. Arka kapağı açınız.
2. Arka taraftaki dört vidayı çıkartınız ve makina içindeki sentetik sabitleyicileri çıkartınız.
3. Arka kapağı yerine takınız.
4. Körleme tapası ile vidaların bıraktığı boşlukları doldurunuz.

Not:

1. Arka kapağı kapatırken, kapağın eğimi dışarı doğru olmalıdır ve arka kapağı Şekil 5'te gösterilen şekilde iki boşluktan yerleştirmeniz gerekmektedir.
   2.Sonraki kullanımlarınız için nakliye kilitleri ve sentetik sabitleyicileri ayrı bir yerde muhafaza ediniz.

1. 2.

2.

Bu makinanın altında ayarlanabilir ayaklar bulunmaktadır. İlk kullanımdan önce, makinanın sabit durması için bu ayakların ayarlanması gerekmektedir. Bu işlem, kullanım esnasında makinanın daha az titreşim ve gürültü yaratmasına yarar. Ayrı, yıpranma oranını da azaltır. Cihazı ayarlarken bir gönye kullanmanızı tavsiye ederiz. Zemin mümkün olduğunca sert ve düz olmalıdır.

1. Su valfinin üzerindeki konektöre su giriş hortumunu takınız.
2. Su giriş hortumunu soğuk ve temiz suya bağlayınız.

Not: Cihaz ile birlikte verilen su giriş hortumunu kullanımız. Eskimiş hortum setleri tekrar kullanılmamalıdır.

1.

1. Su tahliye hortumunun sabit durması için tahliye hortumu desteğini kullanınız ve suyun dışarı akmasını önleyiniz. Su tahliye hortumunun boyunu uzatmayınız; ve hortumunu uzatmanız gereken durumlarda mutlaka bir servis görevlisine danışınız.
2. Su tahliye hortumunun uzunluğu 80-100 cm olmalıdır. Bulaşık makinasının arkasından düşmesini engellemek için tahliye hortumunu sabitleyiniz.

Not: Tahliye hortumu suyun içine daldırılmamalıdır ve yerine iyice sabitlenerek sızıntı yapması önlenmelidir. Eğer tahliye hortumu yerdeyse ya da borunun uzunluğu 80 cm'den az ise, çamaşır makinası su alırken sürekli akıntı yapacaktır. (kendiliğinden su alma)

Cihazın elektrik bağlantısını yapmadan önce, lütfen şunlar kontrol ediniz:

• Priz, çamaşır makinasının maksimum gücü için yeterli mi? (Güvenlik sebeplerinden dolayı, güç devresindeki sigortalar en az 15A olmalıdır)
• Voltaj değeri, gereksinimleri karşılıyor mu?
• Güç çıkışı, çamaşır makinası prizini kaldıracak güçte mi?
• Makinayı, topraklama prize mi takılı?

C Açma/Bekletme düğmesi

I EKO

D Dönme Hızı Ayar düğmesi

J Yoğun yıkama

E Yıkama 1ısı düğmesi

K Ekstra durulama

F Erteleme düğmesi

KULLANMA İŞLEVLERİ

A	Program düğmesi	Bu düğmeyi saat yönünde veya tersine çevirerek, gerekli program seçilebilir. Mevcut 11 program bulunmaktadır. Program seçildikten sonra, karşılık gelen lambanın ışığı yanacaktır.
B	Güç düğmesi	Çamaşır makinasını başlatmak için bu düğmeyi kullanınız. Kapatmak için tekrar bu düğmeye basınız. Düğmeler dokunmatik olduğu için makinayı kapatmak için Açma/Kapama düğmesine hafifçe dokunmanız yeterlidir.
C	Açma/bekletme düğmesi	Çamaşır makinası prize takıldığında ve bir program seçildiğinde, işlemi başlatmak için hafifçe bu düğmeye dokunun. Yıkama esnasında, hafifçe dokunursanız, işlem duracak ve rakamlar yanıp sönmeye başlayacaktır. İşleme devam etmek için tekrar basın. Yıkama işlemi esnasında bir yıkama programını iptal etmek isterseniz, bu düğmeye basın, ekrandaki rakamlar yanıp sönmeye başladığında, güç düğmesine basarsanız, program iptal edilecektir.
D	Dönme Hızı Ayar düğmesi	İstenen hızı seçmek için hafifçe bu düğmeye dokunun. Hız seçildikten sonra, ekrandaki göstergede belirecektir. Eğer gösterge ışığı yanmıyorsa, dönme işlemi gerçekleşmeyecektir.Not: Farklı su sıcaklıkları ve dönme hızları, farklı türdeki çamaşırlar için seçilebilir. Özel bir gereksiniminiz yoksa, varsayılan ayarları kullanabilirsiniz.
E	Yıkama ısısı düğmesi	Bu düğmeye hafifçe dokunursanız, yıkama ısısı ekrandaki gösterge belirecektir. Çamaşırın türüne göre bir sıcaklık seçiniz.Not: Eğer gösterge lambası yanmıyorsa, soğuk yıkama yapılacaktır.
F	Erteleme düğmesi	Bu düğmeye hafifçe dokununca, çamaşır makinası bir süre sonra çalışmaya başlayacaktır ve karşılık gelen gösterge devam edecektir.Bu aralık 0.5-24 saat arasıdır; bu düğmeye her dokunduğunuzda süre yarım saat artacaktır. Düğme ayarlandıktan sonra, belirlenen sürenin geri sayıma başlaması için Açma/Bekletme düğmesine basınız (program bitene kadar süre ekranda görüntülenir).Not: Erteleme süresi, program süresinden uzun olmalıdır, aksi takdirde çamaşır makinası doğrudan yıkama programına geçer.
G	Deterjan bölmesi	Deterjan gözünü açınca üç bölme göreceksiniz.Bölüm 1: Ön yıkama deterjanıBölüm 2: 1 ile 10 arasındaki programlar içinBölüm 3: Yumuşatıcı, koku, vb.Deterjanlar türü ile ilgili tavsiye, mutlaka farklı yıkama ısınlarına uygun olmalarıdır.Lütfen deterjan kılavuzuna bakınız.
H	Ekran Kalan yıkama süresi ve hata uyarıları ile ilgili bilgiler burada gösterilir.Not: Fişe takıldıktan sonra, ekran açılır ve kalan yıkama süresi azalmaya başlar. Su basıncı ve ıse değişiklik gösterebileceğinden, kalan süre buna göre ayarlanmalıdır. Çamaşırlar dönme esnasında dengede değilse, süre otomatik olarak uzar. Bunlar normal durumlardır.
I	EKO Yıkama programından önce, yıkama yükünü ayarlamak için bu programı seçiniz (1/2), çamaşır makinası otomatik olarak su tüketimini ve yıkama süresini hesaplayacaktır.
J	Yoğun yıkama	Eğer çamaşırlar çok kirliyse, programı başlatmadan önce bu düğmeye basınız. Bu düğmeye basıldığında, yıkama süresi artar.
K	Ekstra durulama	Bu düğmeye basında, çamaşır makinası ayrıca durulama yapar. Ek durulama istiyorsanız, bu düğmeye bir kez basın. Ekranda “P-1” görüntülenecektir. Düğmeye tekrar basınca, “P-2” veya “P-3” görünecek ve iki ya da üç ek durulama daha seçildiğini belirtecektir.“Ekstra durulama lambası” kullanım sırasında etkindir ve sürekli yanar. “P-1/2/3” kalan süreye göre görüntülenir. Lambanın ışığı söner ve ekstra durulama bittiğinde ekrandan kaybolur.Not: 1-9 arası programlar seçildiğinde, bu işlevi kullanabilirsiniz.

PROGRAM SEÇİMİ

PROGRAM SEÇENEKLERİ

1. Ön yıkama için deterjan bölmesi
2. Deterjan bölmesi
3. Yumuşatıcı ve diğer ürünler için bölme

	Program		Maksimumsicaklık	Varsayılan 2 3 1				Tavsiye edilençamaşır	TKW1067
1		Lana 30°C 40	°C'ye kadar 30	°C				Yünlü kumaşlar	400rpm
2		Sintetico 40°C 60	°C'ye kadar 40	°C				Renkli sentetik	1000rpm
3		Eco 40°C 90	°C'ye kadar 40	°C				Pamuklu kumaşlar	1000rpm
4		Algodon 40°C 90	°C'ye kadar 40	°C				Pamuklu kumaşlar	1000rpm
5		Prelavado 40°C 90	°C'ye kadar 40	°C				Ağır lekeliler	1000rpm
6		Rapido 15' 30	°C'ye kadar 30	°C				Hafif lekeli pamuk, keten ve sentetik kumaşlar	800rpm
7		Ligero 30°C 40	°C'ye kadar 30	°C				Spor giysileri	1000rpm
8		Mixto 30°C 60	°C'ye kadar 40	°C				Farklı malzemeler	1000rpm
9		Delicado 30°C 40	°C'ye kadar 30	°C				Pamuk veya sentetik	1000rpm
10		Aclarado -- --						/	1000rpm
11		Centrifugado -- --						/	1000rpm

Evet

Hayir

□İsteğe bağlı

TÜKETİM VE TEKNİK VERİLER

TÜKETİM TABLOSU

Yıkama süreleri sadece rehberlik etmesi açısından verilmiştir. Farklı su basıncı, ilk su sıcaklığı gibi sebeplerden dolayı gerçek süreler değişiklik gösterebilir.

	Program Max. Yük	Enerji Tüketimi	Su Tüketimi	Sıcaklık	Yıkama Süresi	Dönerek Kurutma Performansı
	Algodon	3 kg 0.612 kWh 29.2 L		40°C	2:30 saat /
	Algodon	3 kg 0.945 kWh 29.1 L		60°C	2:50 saat /
	Algodon	6 kg 0.936 kWh 46.3 L		60°C	2:51 saat %62

Standart 40°C ve 60°C pamuklu programları normal kirli çamaşırlar için uygundur ve enerji ve su tüketimi bakımından bu tür pamuklu çamaşırları yıkarken daha verimlidir. Gerçek su sıcaklığı yukarıda belirtilen ısı değerlerinden farklı olabilir.

TEKNİK VERİLER

Güç kaynağı 220-240V/50Hz
Maksimum çalışmaakımı (A)	10
Su basıncı (MPa) 0.03 ≤	P ≤ 1
Nominal Yük (kg) 6
Dönme Hızı (r/dk) 1000
Yıkama programları 11
Maksimum güç (W) 2000
Boyutlar (UxDxG) 850x520x595
Net ağırlık (kg) 65
Kapalı	0.76
konumdayken güçtüketimi (W)
Açık konumdaykengüç tüketimi (W)	0.76

YIKAMA YÖNTEMLERİ

Bu çamaşır makinası, sadece evde kullanım içindir. Eğer makina ticari amaçlarla kullanılırsa, garanti kapsamı dışında kalır. Lütfen makinayı amacı dışında kullanmayınız. Her giysinin etiketinde belirtilen talimatlara uyunuz ve sadece makinada yıkanabilir giysileri yıkayınız.

GÜÇ TEMİNİ

Çamaşır makinasını, prize takarak kullanımız. (220V to 240V\~/50Hz)

Musluğu açınız. Su temiz ve berrak olmalıdır.

Not: Kullanmaya başlamadan önce, çeşmeyi açarak musluk ile su girişi hortumu arasındaki ek yerlerinde sızıntı olup olmadığını kontrol ediniz.

ÇAMASIRLARIN HAZIRLANMASI

• Çamaşırları, kumaş türüne (pamuk, sentetik, yün veya ipek) ve kir miktarına göre ayırınız.
• Renkli ve beyaz çamaşırları ayırınız. Solmaya dayanıklı oldukları anlamak için önce elde yıkayınız.
• Giysilerin ceplerini boşaltınız (anahtar, bozuk para, vb.) ve sert süs eşyalarını çıkartınız (broş, vb.).

Dikkat: Küçük parçalar (düğme, vb.) kullanıcıların cebinden ödemek zorunda kalacağı hasarlara yol açabilir ve makinaya zarar verebilir.

• Dikişsiz giysiler, iç çamaşırları, perdeler gibi hassas örme tekstiller mutlaka fileye konmalıdır. (Çamaşır makinasında yıkamamak daha iyi olabilir)
• Fermuarları ve kancaları kapatınız ve sıkıca dikili olduğundan emin olup, çorap, kemer, sütyen, vb. küçük parçaları çamaşır filesine koyunuz.
• Yatak çarşafı, yatak örtüsü gibi kumaşları katlamayınız.
• Gömleklerin tersini çeviriniz.

Makinanın kapağını açınız ve teker teker makinanın içine çamaşırları doldurunuz. Kapağı sıkıca kapatınız.

- Çamaşır makinasını ilk kez kullanırken, makinadan kaynaklanabilecek yağ veya kirlerin çamaşırlara bulaşmasını önlemek için, makinayı bir kez boş çalıştırınız. Bu işlemi deterjan ile birlikte ve 60°C programda yapınız.

- Makinayı aşırı yüklemeyiniz.

DETERJAN SEÇİMİ

Yıkama verimliliği ve performansı, kullanılan deterjanın kalitesine bağlıdır. Özel köpürmeyen deterjanlar iyi yıkama sonuçları verir. Sentetik ve yünlü giysiler için özel deterjanlar kullanınız. Tirkloretilen ve benzeri kuru temizleme ürünlerini kesinlikle kullanmayınız. Not: Gerekenden fazla deterjan eklemeyiniz. Aksi halde, bu durum makinanın kullanım ömrünü etkileyerek aşağıdaki durumlara sebep olabilir:

1. Artan köpük miktarı ile durulama süresi normalden daha uzun sürer.

2.Köpük, artan su basıncı sebebiyle deterjan gözünden taşabilir.

1. Son dönme işleminin ardından giysiler üzerinde köpük kalabilir. Tavsiyeler:

2. Deterjan gözünü haftada bir temizleyiniz.

2.Ön yıkama programı kullanırken, lütfen normal dozun yarısını ekleyin. Toz veya sıvı deterjan paketinde yer alan doz tavsiyelerine lütfen uyun.

DETERJANIN EKLENMESİ

Deterjan gözünü açıp, gereken miktarda deterjan ve yumuşaticıyı karşılık gelen bölmeye koyunuz. Hafifçe iterek deterjan gözünü kapatınız. (Deterjan gözü ile ilgili talimatlara bakınız)

Uyarı:

-Ön yıkama programı için, hem 1 hem de 2 nolu bölmeye deterjan eklenmelidir. Diğer programları kullanırken, 1 nolu bölmeye deterjan eklemeyin.

-Paketin üzerinde yer alan bilgilere göre sıvı deterjanı kullanın. Ön yıkama bölmesinde veya “Erteleme” modunda sıvı deterjan kullanmayın.

-Fazla yumuşatıcı koymayın, aksi halde yapay dokular zarar görebilir.

PROGRAM SEÇİMİ

En iyi yıkama sonuçlarını elde etmek için, çamaşır türüne göre uygun yıkama programı seçilmelidir. Doğru programı seçmek için lütfen program düğmesini çeviriniz.

Gereken seçenekleri uygulayınız. (Sayfa 08 ve 09'daki "Kontrol Paneli" bölümüne bakınız.)

YIKAMA SICAKLIĞI SEÇİMİ

Sıcaklık düğmesine basıp, istenen sıcaklık seçilene kadar aşağı doğru itiniz.

DEVİR HIZININ AYARLANMASI

Hız düğmesine basıp, istenen hız seçilene kadar aşağı doğru itiniz. Sıcaklık ve dönme hızı seçimi için sayfa 08 ve 09'daki "Kontrol Paneli" bölümünde yer alan "Kullanım İşlevleri" kısmına bakınız. Tavsiye edilen değerleri seçmeniz oldukça önemlidir.

YIKAMA

Açma/Bekletme düğmesine basınız. Çamaşır makinası önceden ayarlanan programa göre çalışmaya başlayacaktır. Çamaşır makinası yıkama işlemi bittikten sonra otomatik olarak duracaktır. Ekranda “Bitti” simgesi görüntülenecektir. Kapağı açıp, çamaşırlarınızı çıkartabilirsiniz.

YIKAMA İŞLEMİNDEN SONRA

Musluğu kapatıp, güç kablosunun fişini çekiniz. Nem ve kötü koku oluşumunu engellemek için kapağı aralık bırakınız. Kullanılmadığı zamanlarda kapak açık kalabilir.

1. Tek bir tam yıkama için çamaşırları biriktiriniz.
2. Çamaşır makinasına aşırı yükleme yapmayınız.
3. Ağır lekelilerde ön yıkama yapınız.
4. Az kirli çamaşırlar için deterjan miktarını azaltınız veya standart ya da hassas yıkama programlarını seçiniz.
   5.Uygun bir yıkama sıcaklığı seçiniz. Günümüzde kullanılan deterjanlar 60°C altındaki sıcaklıklarda bile çok iyi sonuçlar verebilmektedir. Sadece ağır lekeli çamaşırlar için 60°C'den yukarı sıcaklıkları tercih ediniz.
5. Fazla deterjan kullanımından kaçınmak için deterjan paketinin üzerindeki doz önerilerine uyunuz.

Uyulması gereken semboller

	Dayanıklı malzeme	△	Soğuk suda çamaşır suyu kullanılabilir	✕	Kuru temizleme yapılmaz
	Hassas kumaş	✕	Çamaşır suyu kullanılmaz	-	Sererek kurutunuz
	95°C’de yıkanabilir	✕	200°C’de ütülenebilir	III	Asarak kurutunuz
	60°C’de yıkanabilir	✕	150°C’de ütülenebilir	☐	Elbise askısına asarak kurutunuz
	40°C’de yıkanabilir	✕	100°C’de ütülenebilir	○	Tamburlu kurutma, normal sıcaklık
	30°C’de yıkanabilir	✕	Ütülenmez	○	Tamburlu kurutma, düşük sıcaklık
	Elde yıkama	A	Her türlü kimyasal ile kuru temizleme yapılabilir	✕	Tamburlu kurutma yapılmaz
	Sadece kuru temizleme	P	Perklorür ile kuru temizleme yapılabilir
	Yünlü keçe	F	Uçak yakıtı ile kuru temizleme yapılabilir

YÜKLEME BİLGİLERİ

Yatak çarşafı (tekli) Pamuk Yaklaşık 800 g

Battaniye Yün Yaklaşık 3000 g

Karışık kumaşlı giysiler / Yaklaşık 800 g

ceketler Pamuk Yaklaşık 800 g

Kot pantolonlar / Yaklaşık 800 g

Önlükler Pamuk Yaklaşık 950 g

Bayan pijamaları / Yaklaşık 200 g

Gömlekler / Yaklaşık 300 g

Çoraplar Karışık kumaş Yaklaşık 50 g

Tişörtler Pamuk Yaklaşık 300 g

İç çamaşırları Karışık kumaş Yaklaşık 70 g

YIKADIKTAN SONRA

Her yıkamadan sonra, musluğu kapatıp fişi prizden çekiniz. Nem ve kötü kokuların oluşmaması için kapağı açınız. Çamaşır makinası uzun süre kullanılmayacaksa, makinedeki suyu hortumla alınız ve tahliye hortumunu değiştiriniz.

DETERJAN GÖZÜNÜN TEMİZLENMESİ

Deterjan gözünü düzenli aralıklarla temizleyiniz.

Çekmeceyi yerinden çıkartarak, suyla temizleyip yerine takınız.

Temizlik ve bakım esnasında makinayı prizden çıkartınız. Hafif nemli bir bez ve sabunlu su ile makinanın etrafını ve kauçuk parçalarını temizleyiniz. Organik kimyasallar veya aşındırıcı maddeler kullanmayınız.

FILTRENİN DEĞİŞTİRİLMESİ

Filtreyi yılda bir kez temizleyiniz:

1. Alt kapağı açınız.
2. Saat yönünün tersine çevirerek filtreyi çıkartınız.
3. Musluk suyu ile filtreyi yıkayınız.
4. Saat yönünde çevirerek filtreyi yerine takınız ve alt kapağı kapatınız.

Uyarı:

1.Filtre yerinde takılı olmalıdır, aksi halde sızıntı yapabilir.

2.Filtre çıkartıldığında tahliye pompasından çıkabilecek fazla suyu muhafaza etmek için tahliye hortumu filtresinin altına bir kap koyunuz.

SU GİRİŞ VALFİ VE GİRİŞ VALFİ FILTRESİ

Yabancı cisimler sebebiyle su girişinin tıkanmasını önlemek için, su girişi valfini ve giriş valfi filtresini düzenli aralıklarla temizleyiniz.

Eğer makina uzak bir yere taşınacaksa, ilk kullanımdan önce çıkartılan nakliye kilitlerini aşağıdaki resimde gösterildiği gibi yerine takınız.

1. Körleme tapalarını çıkartınız.
2. Arka kapağı çıkartınız.
3. Sentetik sabitleyici ve nakliye kilitlerini yerleştiriniz.
4. Anahtar ile kilitleri sıkınız.
5. Arka kapağı tekrar yerine takınız.

Eğer makina uzun bir süre kullanılmayacaksa, fişini prizden çekiniz ve musluğu kapatınız. Nem ve kötü koku oluşumunu engellemek için kapağını açınız. Kullanılmadığı zamanlarda kapağı açık tutunuz.

EKRAN KODLARI VE ÖZEL İŞLEVLER

KODLAR SEBEPLER ÇÖZÜMLER

Hata 1 Kapak düzgün kapatılmadı.	Kapağı düzgün bir şekilde kapatınız.
Hata 2 Tahliye hatası. 6 dakika içinde su boşaltılmadı.	Filtreyi temizleyiniz ve hortumda tıkanma olup olmadığıını kontrol ediniz.Eğer hata devam ederse, lütfen bakım servisi ile irtibata geçiniz.
Hata 3 Sıcaklık sensörü tam bağlanmadı veya zarar gördüğü.	Bakım servisi ile irtibata geçiniz.
Hata 4 Isıtıcı hatası (dönüşün sonunda görüntülenir)	Bakım servisi ile irtibata geçiniz.
Hata 5 -Su seviyesine 8 dakikada ulaşılamadı.-Tahliye hortumunun uzunluğu 80 cm’den azdır.-Tahliye hortumu su içindedir.	-Musluğun açık ve su basıncının normal olduğun emin olunuz. Eğer hata devam ederse, lütfen bakım servisi ile irtibata geçiniz.- 80-100 cm uzunluğunda bir tahliye hortumu kullanınız.-Tahliye hortumunun su içinde olmadığından emin olunuz.

Hata 7 Motor hatası Bakım servisi ile irtibata geçiniz.
Hata 8 Su koruyucu seviyenin üzerindedir. Bakım servisi ile irtibata geçiniz.
Bitti Yıkama işlemi sona erdi
1:25 Kalan süre 1 saat 25 dakikadır.
19:30 Durum bilgisi: Ertelenen işlem için önceden ayarlanmış süre
UNb Son durulama işlemi de bittikten sonra, dengesiz çamaşırlardan dolayı devir tamamen durur.

- Kontrol paneli kilit işlevi: Bir programı başlattıktan sonra, “Ertele” ve “Açma/Bekletme” düğmesine aynı anda 3 saniyeliğine basınız. Artık düğmeleri kullanarak değişiklik yapılamaz. Kilidi kaldırmak için tekrar “Ertele” ve “Açma/Bekletme” düğmesine aynı anda 3 saniyeliğine basınız.

- Kapalı hafıza işlevi: Elektrik kesintisi halinde veya çalışma esnasında elektrik kapatılması gerektiğinide, önceden belirlenmiş ayarlar korunacak ve elektrik geldiğinde kaldığı yerden çalışmaya devam edecektir.

- Bir programı iptal etmek için: “Açma/Bekletme” düğmesine basıp, elektriği kapatırsanız program otomatik olarak iptal olur. Başka program seçmek için, program ekranını yeniden açınız.

1. Gerektiğinde alarm sesi kapatılabilir. Lütfen bunun için aşağıdaki adımları izleyiniz: Çamaşır makinasını açınız ve program düğmesini döndürerek sıkma devrine getiriniz. Ardından, “Ertele” ve “Ekstra durulama” düğmesine basıp üç saniye bekleyiniz. Ekranda alarm sesinin kapatıldığını gösteren “BİP SESİ KAPALI” uyarısı görünecektir. Yukarıdaki işlemleri tekrarlamanız halinde, alarm sesi geri gelecek ve “BİP SESİ AÇIK” uyarısı ekranda görüntülenecektir.

2. Not: Sıkma işlemi sırasında, eğer çok köpük algılanırsa, motoru korumak için, çamaşır makinası köpüğü otomatik olarak ayıracaktır. Motor duracak ve tahliye pompası 90 saniye boyunca su boşaltacaktır. Eğer bu işlem üç seferden fazla gerçekleşirse, sıkma işlemini tamamlamadan duracaktır.

SORUN GİDERME

SORUN GİDERME

Aşağıdaki durumlar birer sorun değildir. Sorun tarafından dan onaylanana kadar, teknik servisi aramayınız.

SORUNLAR SEBEPLER ÇÖZÜMLER
Çamaşır makinası calışmıyor	-Yetersiz elektrik bağlantısı olabilir.-Elektrik kesintisi olabilir.-Kapak tam kapatılmamış olabilir.-Makina fişi takılı olmayabilir.	-Elektrik bağlantısını kontrol ediniz.-Elektriği kontrol ediniz.-Kapağı düzgün bir şekilde kapatınız.-Makina fişinin takılı olduğundan emin olunuz.
Çamaşır makinası su almıyor	-“Açma/Bekletme” düğmesine basılmamıştır.-Su musluğu açık değildir.-Su basıncı, 0,03 MPa’den azdır.-Su alma hortumu bükülmüş olabilir.-Sular kesilmiş olabilir.-Program düğmesi düzgün ayarlanmamış olabilir.-Kapak tam kapatılmamış olabilir.-Su alma hortumu filtresi tıkanmış olabilir.	-“Başlat/Beklet” düğmesine basınız.-Musluğu açımız.-Su basıncını kontrol ediniz.-Su giriş hortumunu kontrol ediniz.-Su kesintisini kontrol ediniz.-Program düğmesini düzgün bir şekilde ayarlayınız.-Kapağı düzgün bir şekilde kapatınız.-Su giriş hortumu filtresini temizleyiniz.
Makina su alırken tahliye ediyor	-Tahliye hortumunun boyu 80 cm’den azdır.-Tahliye hortumu su içindedir.	-80-100 cm uzunluğunda bir tahliye hortumu kullanınız.-Tahliye hortumunun su içinde olmadığından emin olunuz.
Tahliye sorunu -Tahliye	-hortumu tıkanmış olabilir.-Tahliye hortumu, zeminden 100 cm fazla yukarı konmuş olabilir.-Filtre tıkanmış olabilir.	-Tahliye hortumunu açınız.- Tahliye hortumunu zemin seviyesinden 100 cm’den az yüksekliğe koyunuz.-Filtreyi temizleyiniz.
Sıkma işleminde aşırı titreşim	-Tüm nakliye kilitleri kaldırılmamış olabilir.-Çamaşır makinası düz zeminde değildir.-Makina yükü 6 kg üzerindedir.	-Tüm nakliye kilitlerini çıkartınız.-Çamaşır makinasının düz bir zeminde olduğundan emin olunuz.-Tamburdaki çamaşır miktarını azaltınız.
Yıkama döngüsü tamamlanmadan işlem duruyor	-Elektrik veya su sorunu -Elektriği kontrol ediniz.
İşlem bir süreliğine duruyor	-Çamaşır makinası hata veriyor.-Çamaşır makinası su bastırma yapıyor?	-Ekran kodlarını kontrol ediniz.-Durulama düğmesine veya Başlat/Beklet düğmesine tekrar basarak iptal ediniz.
Tamburda aşırı köpük var ve deterjan gözünden dışarı taşıyor	-Deterjan, köpüksüz türden değildir ya da elde yıkama içindir.-Aşırı deterjan kullanılmış olabilir.	-Deterjanınızın türünü kontrol ediniz.-Deterjan gözündeki deterjan miktarını azaltınız.
Yıkama süresi otomatik ayarlama	Yıkama programı süresi ayarlanacak.	-Bu durum normaldir ve işlevleri etkilemez.
Sıkma yapmıyor	Çamaşırlar dengesiz dağılmış olabilir.	-Çamaşır ekleyip, tekrar sıkma programını çalıştırınız.

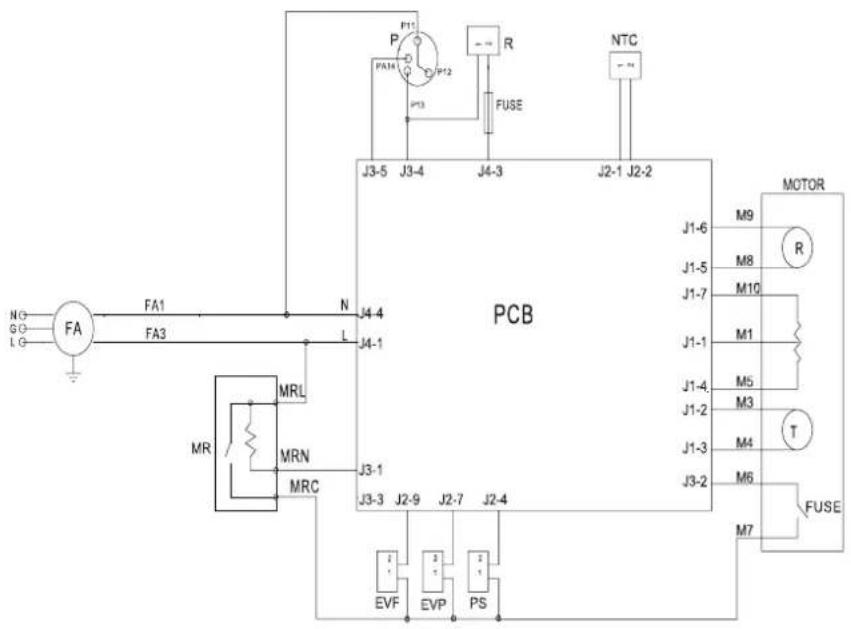

KABLO DEVRESI

Motor Motor

PCB Basılı Devre Paneli

MR Kapı Kilidi

R Isitma Unsuru

PS Tahliye Pompası

EVF, EVP Su Alma Manyetik Valfi

P Basınç Şalteri

FA Girişim Bastırıcı

NTC Sıcaklık Sensörü
